Регулировка клапанов на мотоцикле Урал своими руками

Статья обновлена: 18.08.2025

Точная регулировка тепловых зазоров клапанов – обязательная процедура для стабильной работы оппозитного двигателя мотоцикла Урал.

Неправильные зазоры вызывают стук, потерю мощности, перегрев и ускоренный износ деталей ГРМ.

Самостоятельная регулировка требует базовых навыков, но доступна каждому владельцу при соблюдении регламента и аккуратности.

Безопасность при работе: ключевые меры предосторожности

Регулировка клапанов требует контакта с горячими или движущимися деталями двигателя. Пренебрежение техникой безопасности может привести к серьёзным травмам, включая ожоги, порезы или повреждение глаз металлической стружкой. Всегда работайте только на полностью остывшем двигателе, чтобы исключить риск контакта с раскалёнными поверхностями выхлопной системы и ГБЦ.

Обеспечьте стабильную фиксацию мотоцикла на центральной подставке или подъёмнике, исключив его случайное движение или опрокидывание. Работайте в хорошо освещённом и проветриваемом помещении, избегая открытого огня рядом – пары бензина и масла легко воспламеняются. Не допускайте присутствия детей или животных в зоне ремонта.

Обязательные меры защиты:

Защита глаз: Всегда используйте закрытые очки или маску. Мелкие частицы грязи, стружка или пружины клапанов могут травмировать глаза.
Защита рук: Надевайте прочные перчатки (не скользящие) для предотвращения порезов о кромки деталей и ожогов от случайного касания горячих зон.
Правильный инструмент: Применяйте только исправные ключи и щупы нужного размера. Самодельные приспособления или несоответствующие гаечные ключи часто становятся причиной травм и срыва резьбы.

Риск	Мера предосторожности
Запуск двигателя при снятой крышке ГБЦ	Снимите свечи зажигания перед регулировкой. Это исключит случайный запуск и вращение распредвала.
Падение мотоцикла	Дополнительно подоприте раму деревянными брусками под картером, даже при использовании подставки.
Контакты с маслом/химикатами	Имейте под рукой ветошь и обезжириватель для немедленной очистки кожи. Избегайте попадания масла на кожу длительное время.

Перед началом работ отсоедините клемму «минус» от аккумулятора. Это предотвратит короткое замыкание при случайном касании клемм инструментом. Никогда не оставляйте ключи или мелкие детали на двигателе – вибрация может вызвать их падение в открытые механизмы.

Расположение клапанных крышек на двигателе Урала

Клапанные крышки расположены на верхней части головок цилиндров, которые установлены горизонтально по обе стороны двигателя. Каждая крышка закрывает доступ к клапанному механизму соответствующего цилиндра и крепится четырьмя болтами с шестигранными головками под ключ на 10 мм.

На двигателе Урала вы найдете две идентичные клапанные крышки: одна – на левом цилиндре (со стороны водителя при стандартной посадке), вторая – на правом цилиндре (со стороны пассажира). Обе крышки симметричны относительно продольной оси мотоцикла и оснащены резиновыми уплотнительными прокладками для предотвращения утечки масла.

Краткая схема расположения:

Левая крышка: На головке цилиндра, ближайшего к рулю и бензобаку с левой стороны
Правая крышка: На головке цилиндра, расположенного со стороны коляски (при ее наличии)

Снятие клапанных крышек: последовательность действий

Работу выполняйте исключительно на холодном двигателе во избежание ожогов и деформации деталей. Предварительно очистите верхнюю часть головки цилиндров от грязи и масла жесткой кистью, уделяя особое внимание зоне вокруг клапанных крышек – это предотвратит попадание абразива внутрь.

Подготовьте необходимые инструменты: торцовый ключ на 10 мм (или рожковый), крестовую отвертку, чистую ветошь и емкость для мелких деталей. Убедитесь в наличии нового комплекта резиновых уплотнительных колец перед разборкой – старые прокладки часто повреждаются при демонтаже.

Пошаговая процедура демонтажа

Ослабьте крепления: используя ключ на 10 мм, последовательно отверните четыре гайки крепления каждой клапанной крышки (две на корпусе, две на декоративном кожухе). Если крышка фиксируется винтами – выкрутите их крестовой отверткой.
Снимите декоративные кожухи: аккуратно подденьте отверткой металлические накладки над клапанными крышками (при наличии), избегая царапин на покрытии.
Демонтируйте крышки: легкими покачивающими движениями отделите корпус крышки от головки цилиндра. Не применяйте грубую силу – при «прикипании» аккуратно простучите резиновым молотком по краям.
Извлеките уплотнители: сразу уберите резиновые кольца с посадочных канавок крышки и головки. Осмотрите их на предмет трещин или вмятин – заменяйте при любых дефектах.

Снятые крышки тщательно промойте в керосине, удаляя нагар с внутренних поверхностей и вентиляционных лабиринтов. Закройте открытые клапанные механизмы чистой ветошью для защиты от пыли до момента установки.

Поиск меток ГРМ на мотоцикле Урал

Перед регулировкой клапанов необходимо установить поршень цилиндра, для которого производится настройка, в верхнюю мертвую точку (ВМТ) такта сжатия. Это обеспечивает правильное положение распредвала и исключает риск повреждения двигателя. Для точной установки используются заводские метки газораспределительного механизма.

Основные метки расположены на двух компонентах: маховике двигателя и шестерне распределительного вала. Совмещение этих меток гарантирует корректное положение валов относительно коленвала. Процедура выполняется при снятой крышке генератора (слева) и клапанной крышке (справа).

Последовательность поиска меток

Обеспечьте доступ: Снимите левую крышку картера (генератор) и правую клапанную крышку цилиндра, который регулируете.
Найдите метку маховика:
- Плавно проворачивайте коленвал против часовой стрелки ключом за гайку крепления генератора (24 мм)
- Через смотровое окно в картере наблюдайте за ободом маховика
- Ищите литую риску «Т» (ТМТ) или «▲». Совместите ее с неподвижным указателем на картере.
Проверьте метку распредвала:
- При совмещенной метке маховика осмотрите торец шестерни распредвала
- На шестерне должна быть видна выбитая точка • или риска
- Эта метка должна совпасть с выступом на корпусе подшипника распредвала

Особенности совпадения меток

Компонент	Вид метки	Ориентир совмещения
Маховик	Буква "Т" в треугольнике или ▲	Неподвижный штифт на картере
Шестерня распредвала	Точечная выбивка (•)	Верхний край технологического выступа корпуса

Важно: Если метки распредвала не совпадают при установленном ВМТ маховика – коленвал необходимо провернуть на полный оборот (360°). После повторного совмещения «Т» проверьте шестерню – метка должна быть строго напротив выступа. Только в этом положении оба клапана цилиндра закрыты.

Подготовка цилиндра к установке ВМТ поршня

Убедитесь, что мотоцикл стоит на ровной поверхности, а двигатель полностью остыл. Снимите резиновые заглушки с отверстий смотровых люков на левой и правой крышках цилиндров – через них будет виден маховик и метки.

Проверните коленчатый вал за болт крепления маховика (ключ на 19 мм) по часовой стрелке. Делайте это плавно, наблюдая через смотровые люки за движением поршней и метками на маховике.

Пошаговая установка ВМТ

Вращайте коленвал до момента, когда метка "Т" (или "0") на маховике совместится с треугольным вырезом-указателем на краю смотрового люка.
Убедитесь, что оба коромысла клапанов на этом цилиндре свободно качаются руками (имеют люфт). Если они зажаты – поршень не в ВМТ такта сжатия.
При несовпадении: проверните коленвал на один полный оборот (360°) и снова совместите метку "Т" с указателем. Теперь оба клапана должны быть закрыты (коромысла свободны).

Важные нюансы:

Не путайте метку "Т" с опережающими метками "4Г" или "5Г" (зажигание).
При вращении маховика поршень должен находиться в верхней позиции (визуально контролируйте через свечное отверстие при необходимости).
После установки ВМТ на первом цилиндре, аналогично найдите ВМТ на втором, вращая вал на 180° и совмещая его метку "Т".

Установка поршня в верхнюю мертвую точку (ВМТ)

Перед регулировкой клапанов на мотоцикле Урал необходимо установить поршень цилиндра, который вы планируете обслуживать, в верхнюю мертвую точку такта сжатия. Это обеспечивает максимальный зазор между кулачками распредвала и толкателями клапанов, что является обязательным условием для точной регулировки. Работу выполняйте при холодном двигателе.

Для определения ВМТ потребуется доступ к свечному отверстию цилиндра и меткам на маховике. Снимите крышку головки цилиндра и левую крышку маховика (со стороны трамблера). Убедитесь, что нейтральная передача включена, а мотоцикл надежно зафиксирован от перемещения.

Последовательность установки ВМТ:

Выкрутите свечу зажигания обслуживаемого цилиндра для облегчения проворачивания двигателя.
Проворачивайте коленвал за болт крепления маховика ключом на 19 мм по часовой стрелке. Одновременно вставьте палец в свечное отверстие, чтобы ощутить давление воздуха такта сжатия.
Найдите метки на маховике через смотровое окно в крышке. Продолжайте медленное вращение до совпадения длинной риски "Т" (ТМТ) с неподвижным указателем на картере.
Проверьте положение клапанов. В ВМТ такта сжатия оба клапана (впускной и выпускной) будут закрыты – коромысла должны иметь свободный люфт. Если клапаны приподняты (люфта нет), поверните коленвал на 360° и снова совмести метку "Т".

Контрольный элемент	Правильное состояние в ВМТ
Метка на маховике	Длинная риска "Т" совпадает с указателем
Клапаны (через крышку ГБЦ)	Оба закрыты, зазоры ощутимы щупом
Поршень (косвенно)	Максимальное давление воздуха в свечном отверстии

После установки ВМТ запрещайте проворачивание коленвала, поставив мотоцикл на передачу или зафиксировав маховик. Убедитесь, что метка не сдвинулась при отпускании ключа. Теперь можно приступать к измерению и регулировке тепловых зазоров клапанов для данного цилиндра согласно спецификации производителя.

Проверка положения метки на распределителе зажигания

После установки поршня цилиндра в ВМТ по метке на маховике, переходите к проверке положения бегунка распределителя зажигания. Убедитесь, что крышка трамблера снята, а сам распределитель надежно закреплен на двигателе.

Проверьте положение бегунка относительно контактов внутри распределителя. При правильной установке бегунок должен быть направлен строго на контакт высоковольтного провода, идущего к свече того цилиндра, поршень которого находится в ВМТ. Для этого визуально сопоставьте ось бегунка с меткой на корпусе распределителя или с соответствующим выводом.

Последовательность действий при несовпадении

Ослабьте гайку крепления распределителя зажигания к двигателю (обычно расположена снизу корпуса трамблера).
Плавно поворачивайте корпус распределителя вокруг его оси только в необходимом направлении (по или против часовой стрелки).
Добивайтесь точного совмещения оси бегунка с меткой контакта нужного цилиндра на корпусе распределителя.
Надежно затяните гайку крепления распределителя, избегая его смещения во время затяжки.

Важно: Правильная ориентация бегунка критична для своевременной подачи искры. После регулировки не забудьте установить крышку распределителя обратно, убедившись в чистоте контактов и надежности посадки.

Определение рабочего такта сжатия для регулировки

Для точной настройки зазоров клапанов необходимо определить положение цилиндра в верхней мёртвой точке (ВМТ) такта сжатия. Ошибка в выборе такта приведёт к некорректной регулировке и возможным повреждениям двигателя.

Поршень цилиндра, который вы планируете регулировать, должен находиться строго в конце такта сжатия, когда оба клапана (впускной и выпускной) полностью закрыты. Это обеспечивает отсутствие нагрузки на коромысла клапанов и позволяет точно измерить тепловой зазор.

Порядок определения такта сжатия

Снимите клапанные крышки обоих цилиндров для доступа к коромыслам и свечам зажигания.
Выкрутите свечи зажигания из обоих цилиндров – это облегчит проворачивание двигателя.
Проворачивайте коленвал с помощью кривого стартера или ключа за храповик (по часовой стрелке, если смотреть со стороны генератора).
Следите за движением коромысел в цилиндре, который регулируете. Впускной клапан откроется первым (коромысло опустится), затем выпускной. Продолжайте вращение.
Определите начало такта сжатия: после закрытия выпускного клапана (коромысло поднимется) начнётся такт сжатия. Продолжайте медленное вращение.
Найдите ВМТ по меткам на маховике:
- Через смотровое окно (лючок) в кожухе сцепления найдите риски на маховике.
- Длинная риска "Т" (или "0") соответствует ВМТ для обоих цилиндров.
- Короткая риска "4" (или "П") – опережение зажигания на 4°.

Положение меток	Соответствие
Риска "Т" / "0" напротив указателя	Поршень в ВМТ
Риска "4" / "П" напротив указателя	Поршень за 4° до ВМТ

Контрольная проверка: При совмещении риски "Т" с указателем в лючке, оба коромысла регулируемого цилиндра должны иметь люфт (свободно качаться пальцем). Если коромысла натянуты – цилиндр находится в такте выпуска. Проверните коленвал на 360° и снова совместите "Т".

Контроль зазора в приводе газораспределения

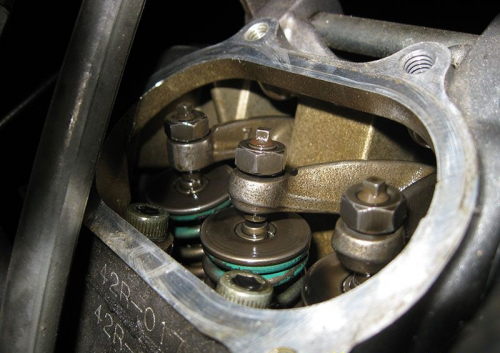

Тепловой зазор между коромыслом и стержнем клапана критически влияет на работу двигателя. Недостаточный зазор вызывает неполное закрытие клапана, прогорание тарелки и потерю компрессии. Избыточный зазор приводит к ударным нагрузкам, повышенному шуму и ускоренному износу кулачков распредвала, толкателей и коромысел.

Проверку выполняйте на холодном двигателе (20-25°C) при положении поршня регулируемого цилиндра в ВМТ такта сжатия. Подготовьте набор щупов толщиной 0.05-0.15 мм, ключи на 13 и 17 мм, плоскую отвертку и ветошь для очистки зоны работ. Снимите клапанную крышку и фиксаторы коромысел.

Технология замеров и регулировки

Проверните коленвал храповиком до совпадения меток на шестерне распредвала и картера
Убедитесь, что клапана выбранного цилиндра полностью закрыты (коромысла свободно качаются)
Вставьте щуп между регулировочным винтом и клапанным стержнем
Оптимальное усилие: щуп движется с легким сопротивлением
При отклонении ослабьте контргайку регулировочного винта
Установите требуемый зазор вращением винта
Зафиксируйте положение, затягивая контргайку ключом с одновременным удержанием винта отверткой
Повторно проверьте зазор после затяжки

Тип клапана	Номинальный зазор (мм)	Допуск (мм)
Впускной	0.05	±0.01
Выпускной	0.10	±0.01

Проверяйте зазоры последовательно для каждого цилиндра, проворачивая коленвал на 90° после регулировки предыдущей пары клапанов. Используйте только калиброванные щупы – на глазомер полагаться нельзя. После сборки запустите двигатель и прослушайте работу ГРМ: равномерный шелестящий звук допустим, металлические стуки требуют повторной проверки.

Демонтаж свечей зажигания для облегчения проворачивания

Снятие свечей зажигания – обязательный этап перед регулировкой клапанов. Это позволяет проворачивать коленчатый вал вручную без сопротивления компрессии двигателя, что необходимо для точной установки поршней в верхнюю мертвую точку такта сжатия. Отсутствие усилия при проворачивании также снижает риск повреждения ключом или перекоса при поиске меток.

Перед демонтажем убедитесь, что двигатель остыл до комнатной температуры. Высоковольтные провода аккуратно отсоедините от свечей, взявшись за колпачок, а не за кабель. Очистите посадочные места от грязи щеткой, чтобы предотвратить попадание мусора в цилиндры при извлечении свечей.

Порядок снятия свечей

Используйте специальный свечной ключ с резиновым или магнитным держателем.
Выкручивайте свечи строго вертикально без перекоса, прилагая умеренное усилие.
После извлечения сразу вставьте свечи обратно в высоковольтные колпачки – это предотвратит перепутывание проводов при сборке.
Закройте отверстия в ГБЦ чистой ветошью для защиты от пыли.

Важно: не допускайте падения свечей – керамический изолятор может треснуть. Если резьба в головке блока повреждена, восстановите её метчиком до установки свечей на место.

Техника проворачивания коленвала ключом

Для регулировки клапанов двигатель Урала необходимо проворачивать коленчатый вал строго по часовой стрелке (со стороны звездочки распредвала). Используйте специальный ключ на 38 мм или торцовую головку с удлинителем, которая надежно фиксируется на храповике коленвала. Запрещено проворачивать двигатель за заднее колесо или с помощью стартера – это приводит к неточному позиционированию меток и риску повреждения механизмов.

Перед вращением убедитесь, что мотоцикл стоит на нейтральной передаче и зафиксирован на подставке или центральной подножке. Проворачивайте коленвал плавно, без рывков, контролируя положение меток на звезде распредвала через смотровое окно в кожухе ГРМ. Основная задача – последовательно выставить поршень каждого цилиндра в верхнюю мертвую точку (ВМТ) такта сжатия для регулировки.

Порядок позиционирования цилиндров

Двигатель Урал (650-750 см³) имеет два цилиндра с углом развала 42°. Их позиционируют поочередно:

Проворачивайте коленвал до совпадения метки "0" на звезде распредвала с неподвижным указателем на кожухе
В этом положении поршень правого цилиндра находится в ВМТ такта сжатия (оба клапана закрыты)
После регулировки правого цилиндра проверните коленвал ровно на 382° (чуть больше полного оборота)
Дождитесь повторного совпадения метки "0" с указателем – теперь в ВМТ такта сжатия находится левый цилиндр

Важные предупреждения:

Не прикладывайте чрезмерное усилие при проворачивании – если вал не вращается, проверьте, не включена ли передача
При прохождении такта сжатия будет ощущаться повышенное сопротивление – это нормально
Всегда дублируйте контроль меток через смотровое окно после проворачивания

Правильное определение зазора щупом

Убедитесь, что двигатель полностью остыл до комнатной температуры. Поршень цилиндра, где регулируются клапаны, должен находиться в верхней мёртвой точке такта сжатия – это обеспечивает максимальное закрытие клапанов.

Подберите щуп требуемой толщины согласно техническим требованиям для вашей модели. Вставьте его плоской стороной между тыльной стороной коромысла и торцом клапанного стержня строго параллельно оси клапана.

Критерии корректного замера

Щуп должен проходить с лёгким ощутимым сопротивлением
При извлечении ощущается незначительное усилие, но без заеданий
Не допускается:
- Свободное болтание щупа в зазоре
- Необходимость приложения силы для протягивания
- Перекос щупа относительно поверхностей

Типовые номиналы зазоров для Урал:

Тип клапана	Зазор (мм)
Впускной	0.05
Выпускной	0.08

Проверяйте каждый клапан минимум дважды. При сомнениях в точности используйте щупы смежных размеров для сравнения ощущения сопротивления.

Номинальные тепловые зазоры клапанов Урала

Для двигателей Урал актуальны следующие номинальные зазоры при холодном двигателе (температура +15...25°C). Зазор измеряется между коромыслом и торцом клапана в миллиметрах.

Рекомендуемые производителем значения различаются для впускных и выпускных клапанов из-за разной температурной нагрузки. Выпускные клапаны сильнее нагреваются и расширяются, поэтому требуют большего зазора.

Стандартные значения

Типовые параметры для большинства моделей с верхним расположением клапанов:

Впускные клапаны: 0.05 мм
Выпускные клапаны: 0.10 мм

Важно: Уточните параметры для вашего двигателя в технической документации! Для некоторых модификаций (например, ИМЗ-8.103) могут действовать иные требования:

Тип клапана	Зазор (мм)
Впускной	0.05–0.07
Выпускной	0.08–0.10

Проверяйте зазоры строго на холодном двигателе (после стоянки 6+ часов). Неправильный зазор вызывает:

Слишком малый (меньше нормы): стук, перегрев, прогар клапана.
Слишком большой (превышение нормы): металлический цокот, снижение мощности, ускоренный износ ГРМ.

Ослабление контргайки регулировочного болта

На данном этапе вам необходимо ослабить контргайку, фиксирующую регулировочный болт. Эта гайка предотвращает самопроизвольное проворачивание болта после выставления зазора. Найдите контргайку, расположенную на корпусе коромысла рядом с самой головкой регулировочного болта.

Для работы потребуются два ключа: один для удержания регулировочного болта (чаще всего на 10 мм), второй – непосредственно для ослабления контргайки (обычно на 12 мм или 13 мм, в зависимости от модели двигателя Урала). Приготовьте их заранее.

Порядок ослабления контргайки

Крайне важно: Ослабляйте контргайку осторожно, чтобы не сдвинуть с места сам регулировочный болт. Малейшее его проворачивание изменит выставленный зазор.

Зафиксируйте регулировочный болт: Плотно обхватите головку регулировочного болта первым ключом (обычно на 10 мм). Удерживайте его строго в неподвижном положении на протяжении всей операции.
Ослабьте контргайку: Наложите второй ключ (на 12 мм или 13 мм) на контргайку. Медленно и плавно поворачивайте его против часовой стрелки (если смотреть сверху на гайку), ослабляя контргайку. Достаточно сделать 1/4 - 1/2 оборота, чтобы гайка перестала плотно прижимать регулировочный болт.
Контролируйте положение болта: Во время ослабления контргайки постоянно следите за ключом, фиксирующим регулировочный болт. Он не должен двигаться. Если вы почувствовали, что болт начал проворачиваться вместе с гайкой, немедленно остановитесь и начните процесс заново, плотнее зажав болт.

После успешного ослабления контргайки регулировочный болт получит свободу для вращения. Теперь вы можете приступить к непосредственной установке требуемого теплового зазора путем вращения этого болта.

Элемент	Инструмент	Действие	Ключевое требование
Регулировочный болт	Ключ рожковый или накидной (чаще 10 мм)	Фиксация (удержание)	Неподвижность
Контргайка	Ключ рожковый (обычно 12 мм или 13 мм)	Ослабление (против часовой стрелки)	Плавность, контроль болта

Корректировка зазора с помощью регулировочного винта

Убедитесь, что поршень цилиндра, клапаны которого регулируете, находится в верхней мертвой точке (ВМТ) такта сжатия. Проверните коленвал специальным ключом за храповик, совместив метки на шестерне распредвала с риской на картере. При правильном положении оба клапана выбранного цилиндра будут полностью закрыты.

Ослабьте контргайку регулировочного винта на коромысле клапана гаечным ключом на 10 мм. Вставьте щуп требуемой толщины (0,05 мм для впускного, 0,08 мм для выпускного клапана) между штоком клапана и регулировочным винтом. Проворачивайте винт отверткой до ощущения легкого сопротивления при перемещении щупа.

Фиксация настроек

Удерживая регулировочный винт от проворачивания отверткой, затяните контргайку моментом 14-16 Н·м. После затяжки повторно проверьте зазор щупом – он не должен измениться. При превышении усилия на щупе или слишком свободном ходе ослабьте контргайку и выполните корректировку заново.

Повторите процедуру для всех 4 клапанов (2 на цилиндр)
Обязательно проверните коленвал на 360° для регулировки второго цилиндра
Контролируйте температурный режим: регулировка выполняется на холодном двигателе (+20°C)

После регулировки всех клапанов прокрутите двигатель вручную на 2-3 оборота коленвала и перепроверьте зазоры. Убедитесь в отсутствии контакта коромысел со шпильками крепления крышки клапанов при работе. Запустите двигатель – правильная регулировка исключит металлический стук и обеспечит стабильные обороты холостого хода.

Фиксация зазора при затяжке контргайки

После установки требуемого зазора регулировочным винтом, удерживайте его от проворачивания тонким рожковым ключом или отверткой, одновременно затягивая контргайку на 14–17 Н∙м (1,4–1,7 кгс∙м) динамометрическим ключом. Любое смещение винта при затяжке недопустимо – это изменит выставленный зазор.

Повторно проверьте щупом величину зазора сразу после фиксации контргайки. Если показания изменились (слишком туго или свободно входит щуп), ослабьте контргайку, сбросьте регулировку и выполните весь этап заново. Точность на этом шаге критична для работы клапанного механизма.

Типичные ошибки и их последствия

Несоблюдение технологии приводит к проблемам:

Перетянутая контргайка – деформация толкателя или резьбы, заклинивание винта
Слабый момент затяжки – самопроизвольное откручивание при вибрации
Проворот регулировочного винта – изменение зазора на ±0.05–0.1 мм

Рекомендуемый порядок действий:

Зафиксируйте винт инструментом без усилия
Плавно затягивайте контргайку, контролируя положение винта
Проверьте зазор щупом сразу после затяжки
При отклонении – повторите регулировку с нуля

Используйте только исправные инструменты:

Инструмент	Параметры
Ключ рожковый	8×9 мм (для контргайки)
Отвертка плоская	Ширина жала 4–5 мм
Динамометрический ключ	Диапазон 10–20 Н∙м

Проверка зазора после затягивания контргайки

После фиксации регулировочного винта контргайкой ключом на 13 мм повторно измерьте зазор щупом под клапаном. Контргайка при затяжке часто смещает регулировочный винт, увеличивая или уменьшая первоначальный выставленный зазор. Усилие затяжки должно составлять 15–20 Н·м, при этом удерживайте регулировочный винт отверткой для предотвращения проворота.

Если зазор не соответствует норме (0,05 мм для впускных, 0,10 мм для выпускных на холодном двигателе), ослабьте контргайку и скорректируйте положение винта. Повторяйте процедуру до достижения точного значения, каждый раз перепроверяя зазор после окончательной затяжки контргайки. Избегайте чрезмерного усилия – это повреждает резьбу и деформирует толкатель.

Последовательность действий при несоответствии зазора

Ослабьте контргайку на 1/2 оборота
Вставьте щуп требуемой толщины между клапаном и коромыслом
Удерживая регулировочный винт отверткой, вращайте его до легкого зажима щупа
Зафиксируйте винт контргайкой с указанным моментом затяжки
Повторно проверьте щупом – он должен проходить с лёгким сопротивлением

Тип клапана	Нормальный зазор (мм)	Критичное отклонение
Впускной	0,05 ± 0,01	>0,07 или <0,03
Выпускной	0,10 ± 0,01	>0,12 или <0,08

При многократных отклонениях после затяжки проверьте состояние резьбы регулировочного винта и гнезда в коромысле. Износ или деформация этих элементов требуют замены детали. После успешной регулировки установите клапанную крышку на место с новым уплотнением во избежание течи масла.

Регулировка впускного клапана переднего цилиндра

Проверяйте тепловой зазор на холодном двигателе (15-25°C), установив поршень переднего цилиндра в верхнюю мертвую точку (ВМТ) такта сжатия. Для этого совместите метку "В.М.Т." на маховике с риской в смотровом окне картера сцепления, убедившись, что оба коромысла клапанов этого цилиндра имеют свободный ход.

Ослабьте контргайку регулировочного винта коромысла впускного клапана (расположен ближе к карбюратору). Вставьте щуп толщиной 0.05 мм между тыльной стороной кулачка распредвала и толкателем клапана. Проворачивайте регулировочный винт отверткой до получения легкого сопротивления при извлечении щупа.

Этапы затяжки регулировочного узла

Удерживая винт от проворачивания, затяните контргайку моментом 16-20 Н·м. После затяжки повторно проверьте зазор щупом – он должен сохранить легкое прилегание без закусывания. Если сопротивление изменилось, ослабьте контргайку и скорректируйте положение винта.

Рекомендуемые параметры и инструменты:

Тепловой зазор	0.05 мм
Температура двигателя	15-25°C
Момент затяжки контргайки	16-20 Н·м
Требуемые инструменты	Щуп 0.05 мм, рожковый ключ на 10 мм, отвертка

Типичные ошибки при регулировке:

Проверка зазора на прогретом двигателе
Неправильная установка ВМТ (когда цилиндр на такте выпуска)
Перетяжка контргайки с деформацией толкателя
Использование щупов с заусенцами

После завершения регулировки переднего цилиндра проверните коленвал на 360°, чтобы отрегулировать выпускной клапан этого же цилиндра аналогичным способом, используя зазор 0.10 мм. Запустите двигатель и прослушайте работу клапанного механизма – характерный цокот свидетельствует о недостаточном зазоре, глухой стук о чрезмерном.

Регулировка выпускного клапана переднего цилиндра

Для регулировки выпускного клапана переднего цилиндра двигателя Урал требуется установить тепловой зазор 0.15 мм. Работы выполняются только на холодном двигателе после снятия клапанной крышки и обеспечения доступа к механизму газораспределения. Необходимо заранее подготовить щупы 0.10-0.20 мм, рожковые ключи на 10-13 мм и плоскую отвертку.

Убедитесь в чистоте рабочей зоны – песок или грязь, попавшие в привод клапанов, выведут двигатель из строя. Проверните коленвал до совпадения меток ВМТ для переднего цилиндра, когда оба клапана закрыты. Контролируйте положение по риске на шестерне распредвала и выступу на картере.

Последовательность операций

Фиксация положения: Вращайте коленвал пусковой рукояткой до точного совмещения меток ВМТ. Передний цилиндр должен находиться в конце такта сжатия.
Проверка зазора: Вставьте щуп 0.15 мм между пяткой коромысла и торцом клапана. Правильный зазор обеспечивает легкое перемещение щупа с ощутимым сопротивлением.
Корректировка: Ослабьте контргайку регулировочного болта на коромысле. Вращайте болт отверткой, добиваясь нужного зазора, после чего надежно зафиксируйте контргайку.
Контрольная проверка: Повторно измерьте зазор щупом после затяжки контргайки – она часто смещает выставленное значение. При отклонении повторите регулировку.

После регулировки установите клапанную крышку с новой прокладкой, предварительно очистив посадочную поверхность от остатков старого герметика. Запустите двигатель и прослушайте работу клапанного механизма – равномерный шелестящий звук без металлического стука подтверждает правильность выполненных работ.

Регулировка впускного клапана заднего цилиндра

Установите поршень заднего цилиндра в ВМТ такта сжатия. Для этого снимите крышку смотрового люка маховика, проверните коленвал специальным ключом до совпадения метки «ЗЗ» (задний цилиндр) с треугольным вырезом на картере. Одновременно контролируйте положение коромысел: оба клапана заднего цилиндра должны быть закрыты (иметь свободный ход).

Проверьте тепловой зазор щупом 0,15 мм между регулировочным винтом и торцом клапана. Щуп должен входить с легким сопротивлением. Если зазор не соответствует норме, ослабьте контргайку на коромысле. Вращайте регулировочный винт шестигранным ключом до достижения нужного натяга щупа, затем затяните контргайку моментом 12–15 Н∙м с повторной проверкой зазора.

Контрольный алгоритм после регулировки

Проверните коленвал на 2 оборота.
Повторно установите метку «ЗЗ» в ВМТ.
Проконтролируйте зазор щупом 0,15 мм.
При отклонениях повторите регулировку.

Параметр	Значение
Тип клапана	Впускной
Номинальный зазор	0,15 мм
Момент затяжки контргайки	12–15 Н∙м
Метка ВМТ	«ЗЗ» на маховике

Используйте только калиброванный щуп – провисание троса привода ГРМ или износ толкателя приведут к некорректным измерениям. При затяжке контргайки удерживайте регулировочный винт от проворачивания.

После фиксации гайки повторно вставьте щуп между винтом и клапаном. Если усилие при извлечении отличается от усилия при установке, ослабьте контргайку и выполните регулировку заново. Не допускайте нулевого зазора – это вызовет прогар клапана.

Регулировка выпускного клапана заднего цилиндра

Обеспечьте доступ к клапанному механизму, сняв декоративную крышку головки цилиндра и очистив прилегающую зону от грязи. Подготовьте инструменты: торцевой ключ на 17 мм, рожковый ключ на 10 мм, щуп 0.15 мм, плоскую отвертку.

Установите поршень заднего цилиндра в ВМТ такта сжатия. Для этого проворачивайте коленвал храповиком (или задним колесом на 4-й передаче) до совпадения метки «З» на шестерне с неподвижным указателем на картере. Убедитесь, что оба клапана цилиндра полностью закрыты.

Последовательность регулировки

Проверьте текущий зазор: вставьте щуп 0.15 мм между регулировочным винтом и торцом клапана. Щуп должен проходить с легким сопротивлением.
Ослабьте контргайку регулировочного винта рожковым ключом на 10 мм, удерживая винт отверткой.
Вращайте регулировочный винт до достижения требуемого зазора (0.15 мм для выпускного клапана). Фиксируйте положение отверткой.
Затяните контргайку с моментом 10-12 Н·м, контролируя неизменность зазора щупом.
Проверьте результат: после затяжки щуп должен извлекаться с небольшим усилием, но не застревать.

При замене деталей или после капитального ремонта выполните двойную проверку: проворачивайте коленвал на 360° и повторяйте замер. Учитывайте температурный фактор: регулировка проводится на холодном двигателе (20-25°C).

Контрольный замер всех зазоров после регулировки

После завершения регулировки клапанов на двигателе Урала, немедленно проведите повторный замер всех тепловых зазоров. Это критически важно для исключения ошибок, допущенных при установке регулировочных винтов или неточной фиксации контргаек. Не пренебрегайте этим этапом даже при уверенности в точности выполненных работ.

Используйте исключительно щупы, соответствующие номинальным значениям для впускных (0.05 мм) и выпускных (0.10 мм) клапанов. Проверяйте каждый зазор дважды: сначала при положении поршня в ВМТ такта сжатия соответствующего цилиндра, затем после проворачивания коленвала на 360 градусов для контроля противоположной пары клапанов.

Алгоритм контрольной проверки

Убедитесь в правильности установки меток ГРМ: риска на шестерне распределительного вала должна совпадать с приливом на картере.
Проверьте зазоры 1-го цилиндра (впускной и выпускной) при совпадении метки «ВМТ» на маховике с указателем.
Поверните коленвал на один полный оборот (360°), совместив метку ВМТ для 2-го цилиндра.
Проконтролируйте зазоры клапанов 2-го цилиндра.
Зафиксируйте результаты в таблице:

Цилиндр	Впускной клапан (0.05 мм)	Выпускной клапан (0.10 мм)	Статус
№1	Должен проходить с лёгким усилием	Должен проходить с лёгким усилием	Соответствует/Не соответствует
№2	Должен проходить с лёгким усилием	Должен проходить с лёгким усилием	Соответствует/Не соответствует

Если любой зазор не соответствует норме, обязательно повторите регулировку проблемного клапана. Запуск двигателя при неверных зазорах приведёт к ускоренному износу ГРМ, снижению мощности или механическим повреждениям. Особое внимание уделите проверке после первого прогрева мотора: при остывании вновь перепроверьте зазоры – возможны незначительные изменения из-за усадки новых деталей.

Осмотр состояния сальников клапанных крышек

После снятия клапанных крышек тщательно очистите их посадочные поверхности от остатков старой прокладки и грязи. Внимательно осмотрите резиновые сальники (кольцевые уплотнения) на предмет механических повреждений, затвердевания или микротрещин.

Проверьте эластичность материала: сальник должен легко деформироваться при нажатии и быстро восстанавливать форму. Наличие масляных подтёков на рокерах или головке под крышкой – явный признак износа уплотнений.

Критерии замены и установка

Обязательной замене подлежат сальники при обнаружении:

Видимых разрывов, расслоений или глубоких царапин
Потеря эластичности (материал крошится или не восстанавливает форму)
Деформация рабочей кромки
Наличие постоянных масляных потёков в прошлом

Перед установкой новых сальников смажьте моторным маслом их внутреннюю кромку и посадочное место в крышке. Устанавливайте строго без перекосов, аккуратно запрессовывая пальцами по всей окружности. Запрещается использование металлических инструментов – это повредит уплотнитель.

Проблема	Последствие
Затвердевший сальник	Просачивание масла через неплотности
Перекос при установке	Выдавливание уплотнения при затяжке
Повреждение рабочей кромки	Ускоренный износ штока клапана

Очистка посадочных мест клапанных крышек

После снятия клапанных крышек тщательно осмотрите привалочные плоскости на головках цилиндров. Удалите все следы старой прокладки, масляные подтёки и грязь металлической щёткой или деревянным скребком. Обработайте поверхности очистителем карбюратора или бензином, используя ветошь без ворса – остатки загрязнений нарушат герметичность при установке новых прокладок.

Особое внимание уделите углублениям вокруг шпилек крепления: в этих зонах часто скапливается нагар. Проверьте состояние резьбы в отверстиях головок – при необходимости пройдите метчиком соответствующего размера. Убедитесь в отсутствии забоин и царапин на поверхностях: глубокие повреждения потребуют шлифовки или замены деталей.

Критичные моменты при очистке

Не применяйте абразивные материалы – стальная щётка или наждачная бумага оставят риски, нарушающие прилегание прокладки
Контролируйте падение загрязнений – при очистке вертикальных поверхностей закрывайте масляные каналы ветошью
Используйте сжатый воздух для продувки посадочных мест после механической очистки

Нанесение герметика на клапанные крышки

После завершения регулировки зазоров клапанов критически важно обеспечить герметичность клапанных крышек во избежание утечки масла. Поверхности привалочных плоскостей на головке цилиндров и самих крышках должны быть абсолютно чистыми и обезжиренными. Используйте ацетон или бензин «Калоша» для удаления остатков старого герметика, масляных пятен и загрязнений.

Наносите герметик тонким непрерывным слоем по всей окружности посадочного места крышки, избегая излишков. Оптимальным выбором для «Урала» являются термостойкие анаэробные составы (Loctite 574, ABRO 599) или качественные силиконовые RTV-герметики (Permatex Ultra Grey). Избегайте избыточного выдавливания – при затяжке излишки могут попасть внутрь двигателя.

Порядок нанесения и установки

Нанесите герметик тонкой «змейкой» на чистую сухую поверхность посадочного места крышки
Равномерно распределите состав пальцем (в перчатке) или шпателем слоем 0.5-1 мм
Немедленно установите крышку на головку цилиндра
Затяните крепежные болты крестообразно с моментом 10-12 Н·м
Удалите выступившие излишки герметика чистой ветошью

Ключевые требования:

Не запускайте двигатель минимум 4-6 часов для полимеризации герметика
Избегайте попадания состава на резиновые уплотнители свечных колодцев
Контролируйте отсутствие герметика внутри крышки – это может забить масляные каналы

Установка клапанных крышек на место

Перед установкой тщательно очистите посадочные поверхности головок цилиндров и самих крышек от остатков старой прокладки, грязи и масла. Используйте ветошь и очиститель, избегая попадания абразивных частиц внутрь двигателя. Убедитесь, что канавки под прокладки на крышках не имеют заусенцев или деформаций.

Проверьте состояние новых резиновых прокладок – они должны быть эластичными, без трещин или перекосов. Аккуратно уложите прокладки в канавки крышек, убедившись в их полной посадке по всему периметру. Смажьте прокладки тонким слоем моторного масла для улучшения герметичности и предотвращения прилипания при следующем демонтаже.

Последовательность затяжки крышек

Установите крышки на посадочные места, совместив их с направляющими штифтами на головках цилиндров.
Вручную наживите крепежные болты (обычно 4 шт. на каждую крышку), убедившись в свободном ходе резьбы.
Затягивайте болты крест-накрест динамометрическим ключом в два этапа:
- Первый проход: 3–4 Н·м (равномерно по всем точкам)
- Второй проход: 8–10 Н·м (окончательное усилие)
Проверьте отсутствие перекоса – зазор между крышкой и головкой должен быть равномерным по всему контуру.

Важно: Никогда не превышайте указанный момент затяжки! Чрезмерное усилие приводит к деформации крышек и выдавливанию прокладок. После запуска двигателя дайте ему поработать 5–7 минут, затем заглушите и визуально проверьте крышки на наличие течей масла в местах прилегания.

Равномерная затяжка гаек клапанных крышек

После установки крышек с новыми прокладками на место, критически важно обеспечить равномерное прижатие по всему периметру. Неравномерная затяжка неизбежно приведет к перекосу крышки и последующему подтеканию масла через деформированную или неплотно прижатую прокладку.

Используйте динамометрический ключ с подходящим диапазоном усилий (обычно 10-15 Н·м для "Урала", уточните в мануале вашей модели). Если динамометрического ключа нет, действуйте предельно аккуратно, соблюдая строгую последовательность и умеренность усилия.

Порядок затяжки

Слегка наживите все четыре гайки пальцами, убедившись, что крышка села ровно.
Начните затяжку крест-накрест по схеме:
- Гайка 1 (условно)
- Гайка 3 (диагонально противоположная)
- Гайка 2
- Гайка 4
Повторите проход крест-накрест в несколько этапов:
- Первый проход: легкое подтягивание (~30% от итогового усилия)
- Второй проход: доводка до ~70% усилия
- Третий проход: окончательная затяжка до рекомендованного момента

Никогда не затягивайте одну гайку полностью за один раз! Это гарантированно вызовет перекос. После первого запуска двигателя и прогрева до рабочей температуры обязательно проверьте момент затяжки гайки часто "садятся" на горячем моторе.

Ошибка	Последствие
Затяжка по кругу (1-2-3-4)	Перекос крышки, течь масла, повреждение прокладки
Чрезмерное усилие	Срыв резьбы шпилек, деформация крышки
Недостаточное усилие	Масляное подтекание из-под крышки

Проверьте отсутствие задиров на посадочной поверхности головки цилиндров и самой крышки – даже небольшая неровность помешает герметизации. При повторном использовании старых прокладок нанесите тонкий слой герметика (высокотемпературного) на обе стороны, но помните – новые прокладки всегда предпочтительнее.

Установка свечей зажигания и высоковольтных проводов

Перед установкой новых свечей зажигания тщательно очистите посадочные места в головках цилиндров от грязи сжатым воздухом или ветошью. Убедитесь, что калильное число свечей соответствует требованиям двигателя (А11, А17В или их современные аналоги). Проверьте зазор между электродами щупом – для карбюраторных Уралов он составляет 0.6-0.7 мм. Нанесите тонкий слой термопроводящей пасты на резьбу для улучшения теплоотвода.

Вкручивайте свечи вручную до упора, избегая перекоса, затем дотяните специальным свечным ключом с усилием 20-30 Н·м. Перетяжка повредит резьбу ГБЦ, недостаточное усилие вызовет прогар прокладки. При установке старых свечей проверьте состояние бокового электрода и изолятора – нагар или микротрещины требуют замены.

Порядок подключения высоковольтных проводов

Определите расположение контактов на крышке трамблера: левый контакт (по ходу движения) – 1 цилиндр, правый – 2 цилиндр.
Наденьте колпачки проводов на свечи до характерного щелчка, убедившись в отсутствии влаги внутри колодцев.
Проложите провода через штатные держатели, исключая касание к горячим деталям (выпускной коллектор, головки цилиндров).
Подключите центральный провод от катушки зажигания к трамблеру, проверив плотность соединений в наконечниках.

Важно: Используйте только медные провода с силиконовой изоляцией (тип ПВВЛ). При замене соблюдайте длину заводных аналогов – отклонение более 10% нарушает работу системы зажигания. Проверьте сопротивление проводов мультиметром: норма для центрального кабеля – 3-6 кОм, для свечных – 4-8 кОм.

Элемент	Критичные параметры	Последствия нарушений
Свечи	Зазор 0.6-0.7 мм	Пропуски зажигания, нагар
Колпачки проводов	Целостность резинового уплотнителя	Пробой на массу
Трамблер	Чистота контактов	Неустойчивые обороты

После монтажа запустите двигатель. Равномерный звук работы на холостых оборотах без хлопков в глушителе подтверждает правильность подключения. При троении заглушите мотор и проверьте надежность фиксации колпачков на свечах – характерное потрескивание при работающем моторе указывает на утечку тока.

Первый запуск двигателя после регулировки клапанов

Перед запуском убедитесь, что все инструменты убраны из зоны двигателя, защитные заглушки сняты, а крепеж клапанных крышек затянут с рекомендуемым моментом (обычно 9–12 Н·м). Дважды проверьте уровень масла и отсутствие подтеков в районе клапанного механизма. Подключите аккумулятор, если он отсоединялся, и убедитесь в наличии топлива в баке.

Прокрутите двигатель вручную коленчатым валом за храповик (ключом на 19 мм) на 2–3 полных оборота. Это распределит масло в ГРМ и исключит гидроудар при старте. Контролируйте сопротивление вращению: плавный ход без заеданий подтверждает отсутствие механических помех.

Процедура запуска и первичная диагностика

Включите зажигание и запустите двигатель без подсоса на холодном моторе. Слушайте работу на холостых оборотах:

Норма: ровный гул без металлического стука или шипения.
Тревожные признаки:
- Громкий цокот – слишком большой зазор клапанов.
- Хлопки во впуске/выпуске – слишком малый зазор.
- Посторонние шумы под клапанными крышками – ослабление коромысел или стоек.

Дайте двигателю прогреться до 50–60°C (рука терпит на цилиндре 3–5 секунд), затем кратковременно поднимите обороты до 2000–2500 об/мин. Проверьте:

Стабильность работы при резком сбросе газа.
Отсутствие сизого дыма из глушителя (признак масложора).
Равномерность нагрева обоих цилиндров ладонью у выхлопных труб.

Проблема	Возможная причина	Действие
Глохнет на холостых	Неправильный зазор, подсос воздуха	Проверить тепловые зазоры, герметичность впуска
Стук "на горячую"	Тепловой клин клапана	Остановить двигатель, перепроверить зазоры
Падение давления масла	Забита сетка маслоприемника	Срочно заглушить мотор, промыть систему

После успешного теста заглушите двигатель и дайте ему остыть до комнатной температуры. Повторно проверьте зазоры клапанов "на холодную" – возможна небольшая усадка прокладок ГБЦ. Корректировки требуются при отклонении более чем на 0.02 мм от нормы (0.10 мм для впуска, 0.15 мм для выпуска).

Диагностика посторонних шумов при работе двигателя

Правильная регулировка клапанов напрямую влияет на характер звуков, издаваемых двигателем "Урала". Посторонние шумы часто являются первым признаком необходимости проверки и регулировки зазоров. Умение их диагностировать позволяет своевременно принять меры и предотвратить более серьезные поломки.

Основные шумы, связанные с клапанным механизмом, проявляются как металлическое постукивание или цоканье, чётко различимое на слух. Важно локализовать источник звука и определить его специфические характеристики. Звук клапанов обычно наиболее отчётливо слышен в верхней части двигателя, в районе клапанных крышек.

Характеристика шумов и их возможные причины

Цоканье / Металлическое постукивание:

Слишком большой зазор в клапанах: Наиболее частая причина. Клапанный стаканчик (толкатель) с усилием ударяет по стержню клапана при каждом открытии, издавая характерный цокающий звук. Звук обычно ритмичный, синхронный с оборотами двигателя, может усиливаться при увеличении оборотов или на горячем двигателе.
Износ деталей ГРМ: Сильный износ кулачков распредвала, рокеров (коромысел), торцев клапанов или стаканчиков также приводит к увеличенному зазору и усиленному стуку, даже если регулировка была правильной недавно.

Глухой стук / Металлический лязг:

Слишком маленький зазор в клапанах (зажатые клапана): Клапан не полностью закрывается на такте сжатия. Пламя прорывается в выпускной или впускной тракт, вызывая хлопки в глушителе или карбюраторе, а также глухой стук из-за удара тарелки клапана по седлу при неправильном закрытии. Это опасное состояние, ведущее к прогару клапана и потере компрессии.
Поломка или сильный износ детали ГРМ: Треснувший рокер, сломанная пружина клапана, выпавший сухарь фиксатора клапана вызывают резкий, часто хаотичный стук или лязг.

Важно дифференцировать: Не все стуки исходят от клапанов. Похожие звуки могут издавать:

Ослабленная цепь ГРМ (шелест, лязг в передней части двигателя).
Изношенные подшипники генератора или коленвала (глухой рокот, вой, меняющийся с оборотами).
Детонация (металлический стук "пальчиков" при нагрузке).
Стук в шатунно-поршневой группе (более низкий, глухой стук, часто усиливающийся при сбросе газа).

Тип шума	Локализация	Характер звука	Вероятная причина	Срочность проверки клапанов
Цоканье, постукивание	Верх двигателя, клапанные крышки	Ритмичное, металлическое, "цок-цок"	Увеличенный зазор клапанов, износ ГРМ	Высокая (Требуется регулировка)
Глухой стук, лязг	Верх двигателя	Более низкий, возможно неритмичный	Слишком маленький зазор (зажаты), поломка детали ГРМ	Очень высокая (Немедленно остановить двигатель!)
Хлопки (в глушителе/карбюраторе)	Глушитель, карбюратор	Резкие хлопки	Зажатые клапана (негерметичность)	Очень высокая (Немедленно регулировать)

Вывод: Регулярная проверка и точная регулировка тепловых зазоров клапанов в соответствии с регламентом (обычно 0.10-0.15 мм для впускных и 0.15-0.20 мм для выпускных на холодном двигателе для "Урала", уточняйте в мануале вашей модели) – это основная мера профилактики посторонних шумов клапанного механизма. При появлении любого из описанных шумов, особенно глухого стука или хлопков, диагностику и регулировку клапанов необходимо провести немедленно.

Проверка герметичности клапанных крышек на горячем моторе

После запуска двигателя и прогрева до рабочей температуры (80-90°C) визуально осмотрите зону прилегания клапанных крышек к головкам цилиндров. Уделите особое внимание стыкам и области вокруг болтов крепления – именно там чаще всего появляются потеки масла при нарушении герметичности. Наличие даже незначительных капель или масляного налета указывает на необходимость замены прокладок.

Пальцами руки (соблюдая осторожность!) проверьте равномерность затяжки всех гаек крепления крышек по диагональной схеме. Перетяжка деформирует алюминиевые крышки и прокладки, а недостаточный момент затяжки не обеспечивает герметичность. Используйте динамометрический ключ с моментом 8-12 Н·м для точного контроля.

Порядок действий при обнаружении течи

Заглушите двигатель и дайте ему остыть до 40-50°C (чтобы не обжечься).
Снимите клапанные крышки, очистите посадочные поверхности на головках и самих крышках от старой прокладки и загрязнений.
Установите новые резиновые прокладки (старые всегда теряют эластичность).
Нанесите тонкий слой герметика (например, Loctite 574) только на внешнюю сторону прокладок в местах стыков полуколец.
Равномерно затяните гайки крест-накрест с указанным моментом.

Симптом	Причина	Решение
Течь по периметру крышки	Износ/деформация прокладки, слабая затяжка	Замена прокладки, контроль момента затяжки
Течь в зоне полуколец	Неправильная установка прокладки, отсутствие герметика на стыке	Переустановка с герметиком
Масло на свечах зажигания	Повреждение сальника клапанной крышки	Замена сальников свечных колодцев

Важно: Повторно проверьте герметичность после пробной поездки (5-10 км). Появление течи требует повторной разборки и устранения дефектов монтажа. Негерметичные крышки приводят к потерям масла, загрязнению двигателя и риску возгорания при попадании на выпускной тракт.
