Регулировка клапанов Нива Шевроле - нюансы процедуры

Статья обновлена: 18.08.2025

Регулировка клапанов – обязательная процедура технического обслуживания двигателя ВАЗ-2121 "Нива" и его модификаций.

Правильная настройка тепловых зазоров напрямую влияет на мощность, экономичность и ресурс силового агрегата.

Конструкция рядного 4-цилиндрового двигателя Нивы требует периодической ручной регулировки с использованием щупов, что отличает его от современных моторов с гидрокомпенсаторами.

Несвоевременное выполнение работ приводит к характерному стуку, повышенному расходу топлива и снижению динамики автомобиля.

Подготовительные работы: снятие кожуха ГРМ и крышки клапанов

Обеспечьте неподвижность автомобиля, затянув ручной тормоз и подложив противооткатные упоры под колеса. Отсоедините минусовую клемму аккумуляторной батареи для исключения случайного запуска двигателя и предотвращения короткого замыкания. Дождитесь полного остывания силового агрегата во избежание ожогов при работе с компонентами.

Демонтируйте корпус воздушного фильтра в сборе с патрубком, открутив хомут крепления к дроссельному узлу и гайки (или гайку-барашек) на кронштейне. Снимите все мешающие элементы в зоне клапанной крышки и кожуха ГРМ – высоковольтные провода, кронштейны жгутов, вакуумные шланги. Очистите поверхность вокруг крышки клапанов и кожуха ГРМ ветошью от крупных загрязнений.

Порядок снятия защитных элементов

Выполните демонтаж в следующей последовательности:

Кожух ремня ГРМ:
- Открутите три гайки (или болта) крепления верхней пластиковой части кожуха к клапанной крышке.
- Снимите верхний сегмент кожуха, аккуратно потянув его вверх.
- При наличии нижнего сегмента кожуха открутите болты его крепления к блоку цилиндров.
Крышка клапанов:
- Постепенно равномерно открутите все 10 гаек крепления крышки (ключ на 10 мм).
- Аккуратно подденьте крышку по периметру монтажной лопаткой, не повреждая привалочную плоскость на головке блока.
- Снимите крышку, стараясь не деформировать резиновую прокладку (если планируется повторное использование).

Удалите остатки старого герметика и масла с посадочных поверхностей головки блока и крышки ветошью, не допуская попадания абразивных частиц внутрь двигателя. Осмотрите состояние прокладки клапанной крышки – трещины, затвердевание или деформация требуют ее замены.

Выставление поршня 1-го цилиндра в ВМТ по меткам

Верхняя мертвая точка (ВМТ) первого цилиндра является отправным положением для регулировки тепловых зазоров клапанов. При этом оба клапана первого цилиндра должны быть полностью закрыты, что соответствует такту сжатия. Точность установки ВМТ критична для корректной настройки всего газораспределительного механизма.

Определение ВМТ осуществляется по совпадению контрольных меток на шкиве коленчатого вала и крышке привода ГРМ. Дополнительно проверяется положение метки на звездочке распределительного вала, которая должна совпадать с отливом на корпусе подшипников. Точное совмещение этих меток гарантирует правильную фазировку двигателя.

Порядок выполнения

Установите автомобиль на ровную площадку, затяните ручной тормоз
Снимите защитный кожух ремня ГРМ и крышку головки блока цилиндров
Выверните свечи зажигания для облегчения проворачивания коленвала
Проворачивайте коленчатый вал за болт шкива только по часовой стрелке с помощью ключа на 19 мм
Добивайтесь совпадения метки на шкиве коленвала с треугольным выступом на крышке привода ГРМ
Проверьте положение метки на звездочке распредвала: она должна совпасть с отливом-приливом на корпусе подшипников
Убедитесь, что кулачки распредвала первого цилиндра направлены вверх («смотрят» от клапанов)

Важные нюансы:

При несовпадении метки распредвала проверните коленвал на полный оборот (360°)
Запрещено проворачивать двигатель за болт генератора или распредвала
После установки ВМТ зафиксируйте коленвал от проворачивания

Элемент	Расположение метки	Контрольный признак
Коленчатый вал	Шкив	Риска против треугольного выступа на крышке
Распределительный вал	Звездочка	Сквозное отверстие против прилива на корпусе

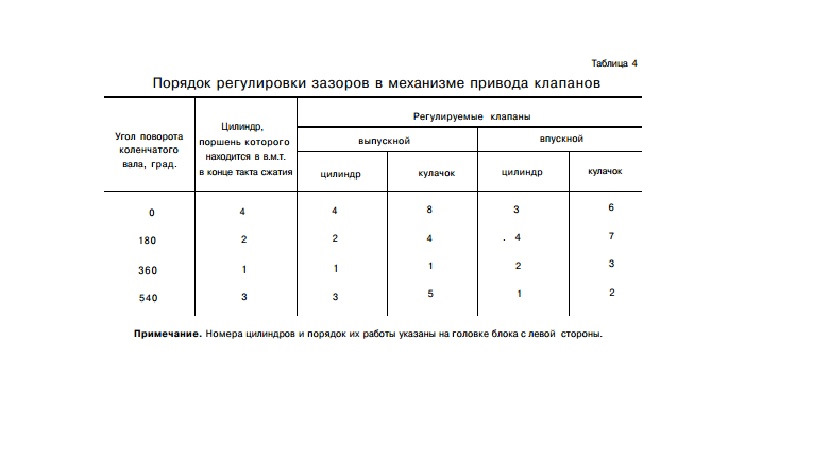

Правильная последовательность проверки зазоров

Проверка тепловых зазоров клапанов на двигателе Нивы проводится исключительно на холодном двигателе (температура 15-20°C). Соблюдение правильной последовательности обеспечивает точность измерений и исключает ошибки, связанные с положением кулачков распределительного вала.

Для выполнения операции потребуется набор щупов. Зазор считается соответствующим норме, если щуп требуемой толщины входит в зазор с ощутимым сопротивлением, но без заклинивания. Предварительно снимите крышку головки блока цилиндров и очистите доступ к клапанному механизму.

Установите первый цилиндр в ВМТ такта сжатия:
- Совместите метку на шкиве коленвала с длинной риской на крышке масляного насоса
- Убедитесь, что метка на звездочке распредвала совпадает с выступом на корпусе подшипников
Проверьте зазоры в первом положении:
- Цилиндр 1: впускной и выпускной клапаны
- Цилиндр 2: выпускной клапан
- Цилиндр 3: впускной клапан
Поверните коленвал на 360° до повторного совпадения меток на шкиве коленвала и крышке масляного насоса
Проверьте зазоры во втором положении:
- Цилиндр 2: впускной клапан
- Цилиндр 3: выпускной клапан
- Цилиндр 4: впускной и выпускной клапаны

Особенности контроля

Тип клапана	Номинальный зазор (мм)	Допуск (мм)
Впускной	0.15	±0.05
Выпускной	0.35	±0.05

Замеры выполняйте щупом, вводя его между кулачком распредвала и регулировочной шайбой толкателя. Фиксируйте результаты для каждого клапана отдельно. Клапаны, требующие регулировки, отметьте маркером.

Измерение теплового зазора щупом: нормы для впускных/выпускных клапанов

Тепловой зазор на двигателях Нивы (ВАЗ-21213, 21214) измеряется набором калиброванных щупов при температуре двигателя +20°C. Щуп вводится между тыльной стороной кулачка распределительного вала и регулировочной пяткой клапанного коромысла при положении поршня в ВМТ такта сжатия соответствующего цилиндра.

Номинальные значения зазоров отличаются для впускных и выпускных клапанов из-за разной рабочей температуры. Превышение норм вызывает характерный стук, уменьшение – приводит к снижению компрессии и прогоранию тарелок клапанов.

Стандартные значения тепловых зазоров

Тип клапана	Зазор (мм)	Допуск (мм)
Впускной	0.15	±0.05
Выпускной	0.35	±0.05

Для точного замера используйте плоские щупы шириной 13 мм. Правильно отрегулированный зазор обеспечивает:

Лёгкое протягивание щупа с ощутимым сопротивлением
Недопустимость свободного перемещения щупа или заклинивания
Проверку каждого клапана дважды с щупом на 0.01 мм толще/тоньше номинала

На двигателях с пробегом свыше 100 тыс. км перед регулировкой обязательна проверка износа кулачков распредвала и толкателей. При замене ГБЦ на неоригинальную уточняйте спецификацию зазоров в техдокументации.

Технология регулировки: ослабление контргайки и установка шайб

После фиксации распредвала в положении, когда кулачок регулируемого клапана направлен вверх, ключом на 13 ослабьте контргайку регулировочного болта. Проворачивайте болт шестигранником на 5 мм, добиваясь свободного перемещения толкателя в гнезде головки блока цилиндров. Зазор контролируется набором щупов – оптимальное значение 0.15 мм для впускных и 0.20 мм для выпускных клапанов.

При чрезмерном зазоре снимите регулировочную шайбу через технологические пазы в толкателе, используя магнитный съемник или тонкую отвертку. Подберите новую шайбу с увеличенной толщиной (маркировка нанесена на поверхность). При недостаточном зазоре установите более тонкую шайбу, предварительно очистив посадочное гнездо от грязи.

Последовательность установки шайб

Поверните паз толкателя к себе для доступа к шайбе
Утопите толкатель вниз при помощи специального приспособления
Фиксируйте толкатель стопором через отверстие в корпусе
Извлеките старую шайбу пинцетом
Установите новую шайбу маркировкой вниз

После замены шайбы уберите фиксатор толкателя и проверните коленвал на два оборота. Повторно проверьте зазор – при отклонении от нормы повторите процедуру. Затяните контргайку моментом 20–25 Н∙м с одновременной фиксацией регулировочного болта. Игнорирование повторного контроля – частая причина ускоренного износа кулачков распредвала.

Тип клапана	Номинальный зазор	Допуск
Впускной	0.15 мм	±0.05 мм
Выпускной	0.20 мм	±0.05 мм

Подбор ремонтных шайб нужной толщины

После измерения фактического зазора клапанов и определения требуемой величины по спецификациям, рассчитывают необходимую толщину каждой ремонтной шайбы. Для этого используют формулу: Новая толщина шайбы = Текущая толщина шайбы + (Измеренный зазор - Номинальный зазор). Точность расчетов критична, отклонения не должны превышать ±0.05 мм.

Ремонтные шайбы выпускаются с градацией толщины через 0.05 мм в диапазоне от 3.0 мм до 4.5 мм. Обязательно проверьте маркировку на старой шайбе (цифра обозначает толщину в мм) или точно измерьте её микрометром. Нельзя устанавливать шайбы с дефектами поверхности или превышающими допустимый износ.

Порядок подбора и установки

Извлечение старых шайб: Проворачивайте коленвал до положения, когда кулачок распреддама соответствующего клапана направлен вверх. Используйте специнструмент (съемник или приспособление с магнитом) для аккуратного извлечения шайбы из толкателя.
Расчет и подбор:
- Запишите измеренный зазор (например, 0.45 мм) и толщину извлеченной шайбы (например, 3.70 мм).
- Вычтите номинальный зазор (для впускного клапана Нивы 0.20 мм, для выпускного 0.35 мм): 3.70 + (0.45 - 0.35) = 3.80 мм для выпускного клапана.
- Подберите новую шайбу расчетной толщины (3.80 мм в примере).
Установка и контроль: Вставьте подобранную шайбу в толкатель маркировкой вниз. Соберите узел, проверните коленвал на 2 оборота и повторно измерьте тепловой зазор. Убедитесь, что результат соответствует норме.

Параметр	Впускной клапан	Выпускной клапан
Номинальный зазор	0.20 мм	0.35 мм
Допуск	±0.05 мм	±0.05 мм
Типовой диапазон шайб	3.00 - 4.50 мм	3.00 - 4.50 мм

Важно: Всегда проверяйте зазоры на холодном двигателе (20°C). Используйте только качественные шайбы с четкой маркировкой. При отсутствии шайбы точной толщины допустима установка ближайшей меньшей с последующей проверкой и корректировкой при необходимости.

Обратная сборка после регулировки (крышки, кожух ГРМ)

Перед установкой клапанной крышки тщательно очистите ее посадочную поверхность на головке блока цилиндров от старого герметика и загрязнений. Обезжирьте контактные плоскости бензином или уайт-спиритом, затем нанесите тонкий непрерывный слой термостойкого герметика (например, ABRO GP-201) по периметру канавки крышки, избегая излишков.

Аккуратно установите крышку на место, совместив монтажные отверстия со шпильками головки блока. Равномерно затяните гайки крепления крест-накрест моментом 2,0-4,0 Н·м динамометрическим ключом – перетяжка деформирует алюминиевый корпус и вызывает течь масла. Удалите выступившие излишки герметика ветошью.

Установка кожуха ГРМ

Выполните монтаж в следующей последовательности:

Проверьте целостность резинового уплотнителя кожуха, при необходимости замените его.
Установите нижнюю часть кожуха на блок цилиндров, фиксируя ее болтами крепления кронштейна помпы.
Совместите верхнюю часть кожуха с нижней, убедившись в плотном прилегании уплотнителя по всему периметру.
Затяните винты крепления верхнего кожуха к кронштейну распредвала моментом 1,5-2,5 Н·м.

Контрольные точки после сборки:

Проверьте отсутствие зазоров между половинками кожуха ГРМ.
Убедитесь, что вращение шкивов не приводит к контакту ремня с элементами кожуха.
Запустите двигатель, прогрейте до рабочей температуры и визуально проверьте отсутствие течей масла из-под клапанной крышки.

Проверка работоспособности на горячем/холодном двигателе

Проверка правильности регулировки клапанов на двигателе ВАЗ-21214 (Нива) осуществляется по характерным признакам его работы как на холодном, так и на прогретом до рабочей температуры состоянии. Крайне важно понимать разницу в ожидаемом поведении мотора в этих двух состояниях, так как тепловое расширение деталей ГРМ существенно влияет на зазоры.

После выполнения регулировки клапанного механизма строго в соответствии с регламентом (на холодном двигателе для данного мотора), необходимо провести контрольные запуски и прослушивание. Нехарактерные звуки или изменение работы двигателя при прогреве – ключевые индикаторы качества регулировки.

Признаки правильной и неправильной регулировки

Оцените работу двигателя по следующим критериям:

На холодном двигателе (после регулировки):
- Норма: Допускается незначительное, ровное "стрекотание" или легкий металлический стук клапанов сразу после запуска. Этот звук должен существенно уменьшиться или полностью исчезнуть в течение первых 1-3 минут прогрева по мере расширения деталей.
- Неисправность (слишком большой зазор): Громкий, отчетливый, звенящий стук в районе клапанной крышки, который не уменьшается при прогреве или даже усиливается с ростом оборотов.
- Неисправность (слишком малый зазор): Как правило, на холодную проявляется слабо или не проявляется вовсе. Основные симптомы появятся на горячую.
На горячем двигателе (рабочая температура ~90-95°C):
- Норма: Двигатель работает ровно, устойчиво на всех оборотах (холостой ход, средние, высокие). Отсутствует отчетливый стук клапанов под крышкой ГРМ. Возможен лишь ровный, приглушенный механический шум работы ГРМ.
- Неисправность (слишком большой зазор): Сохраняется или усиливается громкий, звонкий, "сухой" стук из-под клапанной крышки, особенно заметный на низких и средних оборотах.
- Неисправность (слишком малый зазор):
  - Падение мощности двигателя, "вялый" разгон.
  - Неустойчивая работа на холостом ходу, двигатель может "троить".
  - Хлопки во впускной или выпускной коллектор (обычно при сбросе газа).
  - Повышенный расход топлива.
  - Возможно затрудненный запуск горячего двигателя.

Состояние двигателя	Параметр	Впускной клапан (мм)	Выпускной клапан (мм)
Холодный (15-25°C)	Номинальный зазор	0.20 ± 0.05	0.35 ± 0.05
Холодный (15-25°C)	Проверка/Регулировка	Обязательна
Горячий (рабочая темп.)	Фактический зазор	~0.15-0.18	~0.30-0.33

Важно: Если на горячем двигателе проявляются симптомы слишком малого зазора (потеря мощности, троение), ни в коем случае не пытайтесь сразу регулировать клапана "на горячую". Дайте двигателю полностью остыть до температуры окружающей среды (15-25°C) и повторите процедуру регулировки на холодную согласно спецификациям. Регулировка на горячую для данного двигателя не предусмотрена заводом и даст неточный результат.

Типичные ошибки и последствия неправильной регулировки

Неправильная установка тепловых зазоров клапанов на двигателях Нивы часто возникает из-за нарушения регламента процедуры или использования некалиброванного инструмента. Распространёнными причинами ошибок являются регулировка на прогретом моторе, неправильный подбор щупа, несоблюдение угла поворота коленчатого вала и неконтролируемое смещение регулировочного болта при затяжке контргайки.

Отклонение от норматива в 0.15 мм для впускных и 0.20 мм для выпускных клапанов (на холодном двигателе) даже на 0.05 мм провоцирует критические изменения в работе газораспределительного механизма. Систематическое превышение допустимых значений ускоряет износ сопрягаемых деталей и вызывает каскадное ухудшение характеристик силового агрегата.

Основные ошибки и их влияние

Заниженные зазоры
Приводит к неплотному закрытию тарелки клапана, прогару кромок седла и рабочей поверхности. Сопровождается падением компрессии, перегревом выпускных клапанов, хлопками во впускном/выпускном тракте и снижением мощности на высоких оборотах.
Завышенные зазоры
Вызывает ударные нагрузки на кулачки распредвала, толкатели и сухари клапанных пружин. Результат: характерный металлический стук, разрушение рабочих поверхностей, деформация стержней клапанов, повышенный расход топлива и потеря приёмистости.
Регулировка при неправильном положении ВМТ
Попытка настройки при несовпадении меток коленвала/распредвала ведёт к частичной корректировке зазоров на открытых клапанах. Последствия: локальный перегрев ГБЦ, прогар прокладки, разноразмерные зазоры между клапанами одного цилиндра.
Некорректная фиксация регулировочного болта
Смещение болта при затяжке контргайки без контроля щупом изменяет установленный зазор на 0.03-0.08 мм. Это вызывает неравномерность тепловых зазоров между клапанами, вибрации двигателя и эпизодическое троение.

Ошибка	Долгосрочные последствия
Систематически заниженные зазоры	Прогорание клапанов, деформация ГБЦ, необходимость капитального ремонта
Постоянно завышенные зазоры	Разрушение кулачков распредвала, износ направляющих втулок, задиры толкателей
Разбег зазоров >0.07 мм между клапанами	Дисбаланс цилиндров, разрушение подушек опор распредвала, масложор
