Регулировка развала-схождения колес своими руками как делать правильно без стенда

Статья обновлена: 18.08.2025

Правильная регулировка развала-схождения колес – критически важная процедура для безопасности, управляемости и долговечности вашего автомобиля. Неверные углы установки приводят к ускоренному износу резины, уводу машины в сторону и ухудшению реакции на рулевое управление.

Многие автолюбители задаются вопросом: возможно ли выполнить эту операцию самостоятельно без посещения сервиса? В статье мы детально разберем принципы регулировки развала и схождения, пошаговые методы самостоятельной настройки с помощью доступных инструментов, а также рассмотрим особенности работы с профессиональными стендами для регулировки развала-схождения.

Что такое развал-схождение и зачем оно нужно

Развал-схождение (сход-развал) – это комплекс регулировок углов установки колес автомобиля относительно его подвески и дорожного покрытия. Он включает два ключевых параметра: развал (вертикальный наклон колеса внутрь или наружу) и схождение (горизонтальный угол между плоскостями вращения передних или задних колес).

Правильная регулировка этих углов критически важна для безопасности, управляемости и экономичности автомобиля. Она обеспечивает устойчивость на трассе, предотвращает преждевременный износ шин, снижает расход топлива и исключает увод машины в сторону при движении по прямой. Неверно выставленные углы приводят к резкому сокращению ресурса покрышек, ухудшению реакции на руль и увеличению тормозного пути.

Ключевые задачи регулировки

Стабильность курса: Автомобиль сохраняет прямолинейное движение без корректировок руля.
Равномерный износ шин: Исключает "съедание" резины по краям или центру протектора.
Оптимальное сцепление: Максимальная площадь контакта шины с дорогой в поворотах и на прямой.
Экономия ресурсов: Снижение расхода топлива и затрат на замену покрышек.

Параметр	Неправильная настройка	Последствия
Развал	Сильный отрицательный/положительный	Износ внутренней или внешней стороны шины, потеря устойчивости
Схождение	Избыточное "внутрь" или "наружу"	Пилообразный износ резины, увод авто в сторону

Основные параметры: развал, схождение, кастер

Развал (Camber) – угол между вертикалью и плоскостью вращения колеса. Положительный развал означает наклон верхней части колеса наружу, отрицательный – внутрь. Неправильная настройка приводит к неравномерному износу протектора (например, стиранию внутренней или внешней кромки шины) и ухудшению контакта с дорогой в поворотах.

Схождение (Toe) – разница расстояний между передними и задними точками колес на одной оси. Положительное схождение (Toe-in) – колеса направлены "носок внутрь", отрицательное (Toe-out) – "носок наружу". Ошибки в регулировке вызывают пилообразный износ резины, повышенное сопротивление качению и увод автомобиля в сторону при движении.

Дополнительные характеристики

Кастер (Caster) – продольный угол наклона оси поворота колеса. Положительное значение (ось наклонена назад) обеспечивает стабилизацию руля при движении по прямой, улучшает самоцентрирование. Недостаточный кастер снижает курсовую устойчивость, избыточный – увеличивает усилие на руле.

Взаимосвязь параметров:

Параметр	Влияние на управление	Признаки нарушения
Развал	Сцепление в поворотах, износ шин	Автомобиль "пытается свернуть" при отпускании руля
Схождение	Стабильность траектории, отклик руля	Вибрация руля, "визг" шин на малой скорости
Кастер	Самоцентрирование руля, устойчивость	Тяжелый или "пустой" руль, увод при разгоне/торможении

Важно: Регулировка требует точных замеров. Для самостоятельной работы минимально необходим:

Телескопическая линейка для схождения
Отвес или цифровой угломер для развала
Специальные ключи для ослабления регулировочных тяг/болтов

Признаки неправильной регулировки развала-схождения

Автомобиль с нарушенными углами установки колес демонстрирует ряд характерных симптомов, влияющих на управляемость, безопасность и износ резины. Эти признаки проявляются как в статике, так и в динамике движения.

Игнорирование проблем может привести к ускоренной деградации шин, ухудшению курсовой устойчивости и увеличению тормозного пути. Раннее выявление аномалий критически важно для предотвращения аварийных ситуаций и дорогостоящего ремонта.

Ключевые индикаторы нарушений

Поведение автомобиля на дороге:

Самопроизвольное уведение в сторону при движении по прямой
Необходимость постоянного подруливания для сохранения траектории
Запаздывание реакции на поворот руля или излишняя "острота" управления
Вибрация рулевого колеса на определенных скоростях
Свист шин в поворотах даже при аккуратной езде

Визуальные и тактильные признаки:

Область проверки	Характерные проявления
Шины	Неравномерный износ протектора: "пилообразные" края, локальные проплешины, интенсивное стирание с внутренней/внешней стороны
Рулевое колесо	Наклон влево/вправо при прямолинейном движении, повышенное усилие при вращении
Подвеска	Посторонние шумы (скрип, стук) при проезде неровностей, снижение устойчивости на мокром покрытии

Косвенные индикаторы:

Увеличенный расход топлива из-за повышенного сопротивления качению
Снижение эффективности разгона и торможения
Ускоренный износ деталей подвески (сайлентблоков, наконечников рулевых тяг)

Важно: Аналогичные симптомы могут возникать при других неисправностях ходовой части. Точная диагностика требует проверки углов установки колес на специализированном стенде после устранения механических повреждений подвески.

Когда необходима проверка развала-схождения

Регулярная диагностика углов установки колес – ключевой аспект безопасной и экономичной эксплуатации автомобиля. Плановый контроль рекомендуется проводить каждые 15 000 - 20 000 км пробега или не реже одного раза в год, даже при отсутствии явных признаков неисправности.

Внеплановое обращение на стенд развала-схождения требуется при возникновении специфических симптомов или после определенных событий, влияющих на ходовую часть. Игнорирование этих признаков приводит к ускоренному износу резины, ухудшению управляемости и повышению расхода топлива.

Основные причины для внеочередной проверки

Изменение поведения автомобиля на дороге:
- Машину уводит в сторону при движении по прямой.
- Появился сильный пилообразный износ протектора (внутри/снаружи или "ёлочкой").
- Руль стоит неровно при прямолинейном движении или стал слишком "тяжелым".
- Снизилась курсовая устойчивость.
Воздействие на элементы подвески или кузов:
- Попадание в глубокую выбоину, наезд на бордюр на высокой скорости.
- Дорожно-транспортное происшествие с ударом в колесо.
- Замена компонентов ходовой части (рычагов, шаровых опор, сайлентблоков, стоек, пружин, рулевых тяг/наконечников).
- Установка новых колес увеличенного/уменьшенного диаметра (требует коррекции углов).
После обслуживания ходовой части:
- Проведение работ, связанных с изменением клиренса (замена пружин, установка проставок).
- Любой ремонт рулевого управления.
- Замена шин (если предыдущий комплект имел явный неравномерный износ).

Инструменты для самостоятельной регулировки

Для самостоятельной настройки развала-схождения потребуется базовый набор механика и специализированные приспособления, обеспечивающие точность замеров. Отсутствие профессионального стенда компенсируется тщательной подготовкой и аккуратностью в работе.

Ключевое значение имеют инструменты для фиксации текущих параметров и контроля изменений. Их точность напрямую влияет на результат, поэтому рекомендуется использовать проверенные устройства или самодельные конструкции с минимальной погрешностью.

Перечень необходимых инструментов

Основные приспособления для самостоятельной работы:

Телескопическая линейка для схождения – измеряет расстояние между передними/задними кромками колес одной оси. Оснащена шкалой и подвижными указателями.
Набор регулировочных ключей – торцевые головки и воротки для ослабления стопорных гаек рулевых тяг, болтов крепления стоек амортизаторов.
Отвес или лазерный уровень – для определения вертикали при замере развала (прикладывается к центру колесного диска).
Угломерная рейка – самодельная конструкция с транспортиром или промышленный магнитный угломер, фиксируемый на ступице.
Домкрат и подставки – для подъема авто и снятия нагрузки с подвески перед регулировкой.
Мел/маркер и рулетка – разметка контрольных точек на дисках, вспомогательные замеры.

Инструмент	Точность	Критичность
Линейка схождения	±0.5 мм	Обязательно
Отвес/угломер	±0.2°	Обязательно
Лазерный уровень	±0.1°	Рекомендуется

Важно! Перед началом работ проверьте исправность подвески (износ сайлентблоков, шаровых опор), давление в шинах и отсутствие люфтов рулевого управления. Замеры выполняются на ровной площадке с разгруженной подвеской (багажник пуст, бак заправлен наполовину).

Подготовка автомобиля к процедуре регулировки

Перед началом работ убедитесь в отсутствии люфтов в подвеске и рулевом управлении. Проверьте состояние шаровых опор, рулевых наконечников, сайлентблоков и подшипников ступиц – любой износ этих компонентов сделает регулировку бесполезной.

Очистите колесные диски от грязи, особенно в зоне крепления адаптеров стенда. Удалите камни из протектора и проверьте давление в шинах – оно должно соответствовать рекомендациям производителя для вашей модели.

Критичные условия для точной настройки

Равномерная загрузка: салон и багажник должны быть пустыми, топливный бак заполнен ≥50%
Исправность ходовой части: замените поврежденные пружины, амортизаторы и деформированные рычаги
Корректная геометрия кузова: после ДТП обязательна проверка на стапеле перед регулировкой

Параметр	Требование
Разница в высоте подвески	≤ 3 мм между левым/правым бортом
Биение дисков	Допуск ≤ 0.8 мм радиальное/≤ 1.2 мм осевое
Износ протектора	Разница глубины ≤ 1.5 мм на оси

Обязательно "прокатите" подвеску перед заездом на стенд: 2-3 раза резко нажмите на каждый угол кузова, чтобы снять внутренние напряжения в резинометаллических элементах. Убедитесь, что руль находится в нейтральном положении при движении по прямой.

Проверка давления в шинах перед регулировкой

Давление в шинах напрямую влияет на геометрию установки колес и точность регулировки развала-схождения. Несоответствие давления нормативам производителя искажает положение подвески относительно дорожного покрытия, что приводит к ошибочным замерам на стенде. Регулировка, выполненная при неправильном давлении, будет некорректной и ускорит износ резины.

Перед заездом на стенд проверьте давление во всех четырех шинах, включая запасное колесо (если оно полноразмерное). Используйте только точный манометр – показания встроенных датчиков автомобиля или дешевых «насосных» приборов часто имеют погрешности. Обязательно выполняйте замер на холодных шинах (после стоянки не менее 3 часов или пробега менее 2 км на малой скорости).

Порядок действий:

Уточните рекомендованное давление для вашей модели авто (табличка на стойке двери водителя, лючке бензобака или руководстве по эксплуатации).
Снимите колпачки с вентилей колес, очистите вентиль от грязи.
Плотно прижмите манометр к вентилю до прекращения шипения воздуха.
Сравните показания с нормой для передней и задней оси. При необходимости подкачайте или стравите воздух.
Повторите замер после корректировки. Установите колпачки.

Важно: Давление должно быть строго одинаковым в шинах одной оси. Разница даже в 0.1-0.2 атм может повлиять на схождение. Если вы перевозили груз или пассажиров перед проверкой, давление нужно привести к стандартным «холодным» значениям.

Ошибка	Последствие для регулировки
Недокачанные шины	Увеличение отрицательного развала, искажение схождения
Перекачанные шины	Уменьшение отрицательного развала, ложное положительное схождение
Разное давление на оси	Автомобиль «уведет» в сторону, ошибки углов установки

Осмотр подвески и рулевого управления

Перед регулировкой развала-схождения обязателен тщательный визуальный и механический осмотр всех критичных узлов подвески и рулевого управления. Любой изношенный элемент исказит результаты измерений и сделает регулировку бесполезной или даже опасной.

Автомобиль должен быть загружен в соответствии с рекомендациями производителя (часто указывается в руководстве по эксплуатации), давление в шинах – строго соответствовать норме, диски – не иметь деформаций. Проверка выполняется на подъемнике или смотровой яме с применением монтировки или специального рычага для выявления люфтов.

Ключевые элементы для диагностики:

Сайлентблоки рычагов подвески: Трещины резины, расслоение, чрезмерный люфт металлических втулок.
Шаровые опоры: Проверяется вертикальный и горизонтальный люфт шарового пальца. Признак износа – стук при раскачивании колеса руками или рычагом.
Рулевые тяги и наконечники: Люфт в шарнирах, состояние пыльников (разрывы, утечка смазки), свободный ход руля.
Ступичные подшипники: Вертикальный люфт колеса при покачивании (авто на весу). Гул при вращении.
Пружины и амортизаторы: Целостность пружин (трещины, проседание), течь масла из амортизаторов, состояние опорных подшипников/подушек.
Стабилизатор поперечной устойчивости: Износ втулок стабилизатора (стук при проезде неровностей), люфт в соединениях стоек стабилизатора.
Крепеж: Надежность затяжки всех болтовых соединений рычагов, стоек, элементов рулевого механизма.

Важно: Любой обнаруженный дефект должен быть устранен до начала регулировки развала-схождения. Регулировка параметров углов установки колес на автомобиле с неисправной подвеской или рулевым управлением не имеет смысла и может привести к ускоренному износу шин и ухудшению управляемости.

Как проверить развал в гаражных условиях

Развал – угол отклонения колеса от вертикали в поперечной плоскости. Для точной проверки необходима ровная площадка с ямой или подъемником, базовый набор инструментов (ключи, домкрат) и измерительные приспособления. Предварительно убедитесь в исправности подвески: проверьте люфт шаровых опор, рулевых наконечников, состояние сайлентблоков.

Перед измерениями снимите колесо или обеспечьте беспрепятственный доступ к ступице/диску. Установите автомобиль на твердое горизонтальное основание, разгрузите подвеску (покачайте кузов), проверьте давление в шинах. Результаты будут приблизительными, но достаточными для первичной диагностики.

Методы проверки с помощью подручных средств

Способ 1: Отвес и линейка

Зафиксируйте отвес на крыле так, чтобы шнур проходил строго вертикально вдоль центра колеса.
Измерьте расстояние от шнура до обода (не шины!) в двух точках: сверху (A) и снизу (B).
Рассчитайте развал по формуле: Угол = arctg((A - B) / D), где D – диаметр диска.
- Пример: A=5 мм, B=15 мм, D=400 мм → Угол = arctg(10/400) ≈ 1.43° (отрицательный развал).

Способ 2: Пузырьковый уровень и прямая рейка

Шаг	Действие
1	Приложите ровную рейку длиннее диаметра колеса к вертикальной плоскости диска.
2	Установите пузырьковый уровень на рейку строго перпендикулярно полу.
3	Замерьте отклонение пузырька от центра. Каждое деление шкалы уровня соотнесите с углом (указано в паспорте инструмента).

Способ 3: Самодельный угломер из телефона

Установите на смартфон приложение-угломер (например, Bubble Level).
Зафиксируйте телефон на диске с помощью держателя или скотча, совместив край экрана с вертикалью колеса.
Снимите показания угла наклона относительно вертикальной оси. Повторите замеры 2-3 раза для точности.

Важно: При любом методе сравните результаты с допусками производителя (обычно ±0.5°–1.5°). Если отклонения превышают норму или разница между левым/правым колесом >0.5°, требуется профессиональная регулировка.

Измерение угла развала с помощью отвеса

Для замера угла развала колеса вертикальным отвесом потребуется подготовить ровную площадку, грузик на нити длиной 1.5-2 метра и линейку. Автомобиль устанавливается на горизонтальную поверхность, руль фиксируется в прямом положении, а давление в шинах проверяется на соответствие норме.

Отвес закрепляется строго вертикально на верхней точке боковины колеса (например, на кромке крыла или специальном кронштейне). Грузик должен свободно висеть, не касаясь земли, обеспечивая идеальную вертикальность линии. Важно исключить вибрации и сквозняки во время процедуры.

Последовательность замеров

Измерьте расстояние от нити до обода колеса в двух точках: у верхнего и нижнего края диска.
Рассчитайте разницу между полученными значениями по формуле: ΔL = L_верх – L_низ.
Определите угол развала: α = arctg(ΔL / D), где D – диаметр диска по замерам между контрольными точками.

Параметр	Обозначение	Единицы измерения
Расстояние сверху	L_верх	мм
Расстояние снизу	L_низ	мм
Разница замеров	ΔL	мм
Диаметр диска	D	мм

Для упрощения расчетов используйте таблицу соответствия разницы расстояний углу развала (при стандартном диаметре диска R16):

ΔL = 0 мм → угол 0°
ΔL = 3 мм → угол ≈ -0.3° (отрицательный развал)
ΔL = -5 мм → угол ≈ +0.5° (положительный развал)

Погрешность метода составляет ±0.2-0.3°, поэтому для точной регулировки требуется многократное повторение замеров. Альтернатива – использование цифрового угломера на тормозном диске, но отвес остается надежным механическим способом проверки.

Измерение угла развала пузырьковым уровнем

Для самостоятельной проверки угла развала пузырьковым уровнем потребуется подготовить автомобиль: установить его на ровную горизонтальную площадку, проверить давление в шинах и устранить люфты в подвеске. Колесо должно находиться в положении прямолинейного движения.

Закрепите пузырьковый уровень вертикально на ободе колеса с помощью магнитов или струбцин, избегая зоны декоративных элементов. Убедитесь, что автомобиль не подвергается внешним воздействиям (ветер, наклон поверхности), которые могут исказить показания.

Процедура измерения и интерпретация результатов

Дождитесь стабилизации пузырька в колбе уровня. Положение пузырька относительно градуированной шкалы укажет на отклонение от вертикали:

Пузырек в центре (0°) – нулевой развал
Пузырек смещен наружу – отрицательный развал
Пузырек смещен внутрь – положительный развал

Для точного расчета величины угла используйте формулу:

Угол (в градусах) = Показание шкалы × Цену деления уровня

Например, при смещении пузырька на 2 деления и цене деления 0.5°: 2 × 0.5° = 1°.

Тип развала	Положение пузырька	Пример значения
Отрицательный	Смещение к крылу	-1.2°
Положительный	Смещение к кузову	+0.8°

Проведите замеры на всех колесах и сравните результаты с нормами производителя. Помните: погрешность метода достигает 0.5°-1°, поэтому для точной регулировки предпочтительны компьютерные стенды.

Корректировка угла развала своими руками

Перед началом работ подготовьте автомобиль: установите его на ровную горизонтальную площадку, проверьте давление в шинах (должно соответствовать норме), убедитесь в отсутствии люфтов в подвеске и рулевом управлении. Обязательно снимите декоративные колпаки с колёс.

Для точных измерений потребуются базовые инструменты: отвес или лазерный уровень, линейка с миллиметровой шкалой, набор гаечных ключей (размер зависит от марки авто), меловая нить и специальные метки (можно использовать малярный скотч). Альтернатива – покупка простого магнитного угломера.

Пошаговая последовательность работ

Этап 1: Измерение текущих значений

Нанесите вертикальные метки на центры колёсных дисков (сверху и снизу) с помощью отвеса/лазера.
Измерьте расстояние между метками в верхней и нижней точках колеса рулеткой:
- Если верхнее расстояние меньше нижнего – отрицательный развал
- Если верхнее расстояние больше нижнего – положительный развал
Рассчитайте угол по формуле: Угол = arctg((A-B)/D), где A и B – верхнее/нижнее расстояние, D – диаметр диска.

Этап 2: Регулировка (на примере передней подвески McPherson)

Элемент	Действие	Особенности
Болты крепления стойки	Ослабьте верхние болты крепления амортизатора к поворотному кулаку	Не выкручивайте полностью! Достаточно ослабления
Стяжные болты	Сдвигайте поворотный кулак внутрь/наружу, меняя положение	Для отрицательного развала сдвигайте верх кулака внутрь
Контроль	Проводите замеры после каждого изменения положения	Допустимое отклонение: ±0.5° от норм производителя

Критические ограничения: Регулировка возможна только при наличии соответствующих конструктивных элементов (эксцентриковых болтов, регулировочных пластин). На многих современных авто без спецоборудования корректировка заднего развала невозможна. После любых манипуляций обязательна проверка момента затяжки всех соединений!

Как определить угол схождения колес

Схождение – разница расстояний между передними и задними точками колес одной оси. Положительное значение (передние кромки ближе) – схождение, отрицательное – расхождение. Для замера потребуются: ровная площадка, мел, линейка/рулетка, штангенциркуль и помощник.

Перед замером убедитесь в исправности подвески: проверьте люфт рулевых тяг, износ сайлентблоков и давление в шинах. Автомобиль должен быть без нагрузки, руль – в прямом положении.

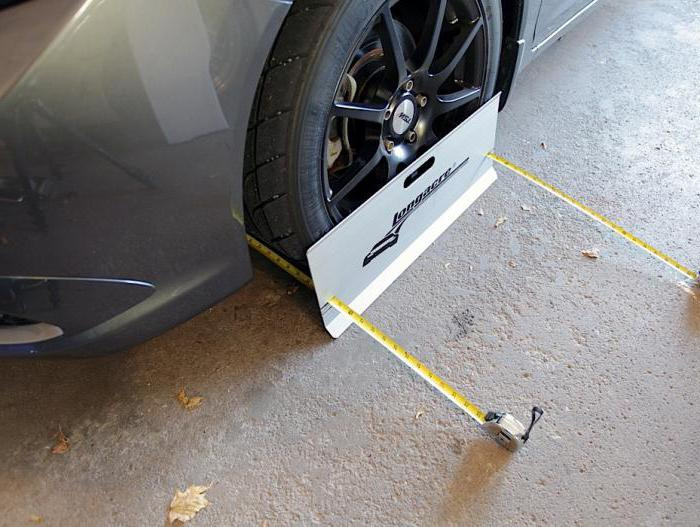

Пошаговое измерение нитяным методом

Нанесите мелом метки на внешней стороне шин: спереди и сзади на уровне центра ступицы.
Натяните нить вдоль оси машины, совместив с задними метками обоих колес.
Измерьте рулеткой расстояние от нити до передних меток (A) и до задних меток (B) для каждого колеса.
Рассчитайте схождение: (B - A) мм. Для пары колес сложите результаты левого и правого.

Альтернативный способ с линейкой:

Установите телескопическую линейку между шинами на высоте ступиц
Зафиксируйте длину, прижав к передним кромкам колес
Переместите линейку к задним кромкам без сжатия
Разница показаний – схождение в мм

Тип авто	Схождение (мм)	Схождение (°)
Легковой FWD	0.5-1.5	0°05'-0°15'
Легковой RWD	1.0-3.0	0°10'-0°30'
Внедорожник	0.0-2.0	0°00'-0°20'

Для перевода мм в градусы: 1 мм ≈ 0°05' при диаметре колеса 600 мм. Точные нормы смотрите в ТО вашей модели.

Измерение схождения методом "струны"

Метод "струны" позволяет измерить схождение передних и задних колес автомобиля без специализированного оборудования. Для работы потребуется: моток прочной нити или лески (длиной 8-10 м), два отвеса (грузики), линейка с миллиметровыми делениями, а также ровная площадка и помощник. Автомобиль должен быть установлен на горизонтальную поверхность с ненагруженной подвеской – проверяется равномерностью зазоров между колесами и крыльями.

Порядок действий начинается с установки меток на колесах: мелом отмечают центральные точки высоты покрышки с внутренней стороны обоих колес одной оси. К этим точкам крепятся отвесы, которые опускаются до земли для точного позиционирования струны параллельно оси симметрии авто. Основная задача – создать идеально параллельные оси автомобиля контрольные линии по обеим сторонам кузова.

Технология измерений

Подготовка линий: Зафиксируйте один конец струны у заднего колеса на уровне метки, второй конец протяните вперед и закрепите у переднего колеса так, чтобы нить проходила строго через отвесные метки обоих колес. Повторите для противоположной стороны авто.
Проверка параллельности: Убедитесь, что расстояние от струны до края колесного диска (или до контрольной точки на шине) у передней и задней меток каждого колеса идентично. Расхождения указывают на неправильную установку нитей.
Замер схождения: Измерьте линейкой дистанцию между струнами спереди оси (А) и сзади оси (Б) на уровне центров колес. Разница А-Б = величина схождения:
- Если А > Б – схождение положительное
- Если А < Б – схождение отрицательное

Пример расчета:

Положение замера	Расстояние (мм)
Перед колесами (А)	1500 мм
За колесами (Б)	1490 мм
Схождение (А-Б)	+10 мм

Критические нюансы: Точность зависит от параллельности струн продольной оси авто – проверяйте замеры расстояний от нитей до контрольных точек порогов. Погрешность более 1 мм требует переустановки нитей. Для регулировки ослабляют контргайки рулевых тяг и вращают муфты, изменяя длину тяг. После корректировки проведите повторные замеры.

Измерение схождения телескопической линейкой

Телескопическая линейка – простой механический инструмент для замера схождения колес. Она состоит из двух выдвижных штанг с острыми наконечниками и шкалы, часто дополняется цепью или ремнями для фиксации на дисках. Точность достигается правильной установкой и соблюдением технологии замера.

Перед началом работ убедитесь, что давление в шинах соответствует норме, автомобиль стоит на ровной поверхности, а рулевое колесо зафиксировано в прямом положении. Подвеска должна быть проверена на отсутствие люфтов – изношенные сайлентблоки или рулевые наконечники исказят результаты.

Технология замера

Последовательность действий:

Установка линейки: Приложите наконечники инструмента к боковым поверхностям шин (не дисков!) на одной горизонтали с центром колес. Наконечники должны касаться протектора в точках, максимально удаленных от центра автомобиля.
Фиксация нуля: Сведите наконечники вместе до касания и зафиксируйте шкалу на отметке "0". Аккуратно переместите линейку вперед, чтобы наконечники не сместились относительно шин.
Снятие показаний: Перекатите автомобиль вперед так, чтобы точки замера сместились на 180°. Установите линейку аналогично пункту 1. Разница между первоначальным "0" и новым положением шкалы – величина схождения.

Интерпретация результатов:

Если шкала показывает значение больше нуля – схождение положительное (колеса "смотрят" друг на друга).
Если значение меньше нуля – схождение отрицательное (колеса направлены наружу).

Особенности для передней и задней оси:

Ось	Точки замера	Важно
Передняя	На уровне ступиц спереди и сзади колес	Руль строго прямо!
Задняя	Аналогично передней оси	Учитывайте заводские допуски (часто отличаются от передней)

Ключевые ограничения метода: Погрешность возрастает при деформации дисков, сильном износе или неравномерности протектора. Для машин с задним приводом замер выполняется по задней кромке шин, с передним – по передней. Регулировка осуществляется изменением длины рулевых тяг (передняя ось) или корректировкой регулировочных муфт на продольных тягах (задняя ось, если предусмотрено конструкцией).

Регулировка схождения передних колес

Схождение передних колес определяет угол между плоскостью вращения колес и продольной осью автомобиля. Положительное схождение (носки колес направлены внутрь) уменьшает износ шин при поворотах, но требует точной настройки. Отрицательное схождение (носки наружу) улучшает стабильность на прямой, но ускоряет износ протектора.

Неправильное схождение вызывает неравномерный "пилообразный" износ шин, увод автомобиля в сторону при движении по прямой, а также повышает нагрузку на рулевую рейку и наконечники. Регулировку выполняют после замены рулевых тяг, шаровых опор или при появлении указанных симптомов.

Инструменты и подготовка

Необходимое оборудование:

Телескопическая линейка или лазерный стенд
Набор гаечных ключей (размер зависит от модели авто)
Домкрат и подставки
Мел/маркер для меток

Подготовительные этапы:

Установите авто на ровную площадку с доступом к передней подвеске
Проверьте давление в шинах (должно соответствовать норме производителя)
Покачайте руль для стабилизации подвески
Отметить мелом точки на шинах (боковые поверхности протектора)

Процесс регулировки

Измерение текущего схождения:

Приложите линейку к отмеченным точкам на передних кромках шин
Зафиксируйте показания (А)
Перекатите авто вперед, чтобы метки оказались сзади
Снимите показания с задних кромок (Б)
Рассчитайте разницу: Схождение = А - Б

Корректировка:

Ослабьте контргайки на рулевых тягах
Вращайте муфту тяги ключом:

- Для увеличения схождения (носки внутрь) – укоротите тяги
- Для уменьшения (носки наружу) – удлините тяги
Каждое изменение проверяйте замером
Затяните контргайки после достижения нормы (обычно 0-3 мм для переднеприводных)

Тип привода	Допустимое схождение	Последствия нарушения
Передний	0-3 мм	Вибрация руля, износ внутренней части шин
Задний	1-5 мм	Увод задней оси, "закусывание" в поворотах

Важно: После регулировки обязательно проверьте угол поворота колес до упора – тяги не должны касаться деталей кузова. Для точной настройки используйте стенд с электронными датчиками, который показывает угловые минуты в реальном времени.

Регулировка схождения задних колес

Регулировка схождения задних колес критична для стабильности курсовой устойчивости автомобиля и равномерного износа покрышек. Неверные параметры провоцируют увод машины в сторону при движении, "виляние" задней оси на скоростях и ускоренный износ протектора по внутренней или внешней кромке.

Проверка выполняется путем замера расстояния между задними колесами спереди и сзади центральной точки покрышки (на уровне ступиц). Для регулировки требуется доступ к болтам крепления рычагов подвески или специальным эксцентрикам на балке/поперечине (зависит от конструкции авто). Перед началом работ убедитесь в отсутствии люфтов подшипников, деформации рычагов и исправности сайлентблоков.

Последовательность регулировки

Установите авто на ровную платформу с имитацией нагрузки (багажник 70-100 кг)
Ослабьте контргайки регулировочных тяг или эксцентриковых болтов
Измерьте текущее схождение шнуром, линейкой или оптическим прибором
Сдвигайте/раздвигайте колеса вращением тяг или эксцентриков
Добейтесь значения в диапазоне -1.0...+1.5 мм (данные в мануале авто)
Затяните контргайки с моментом 60-100 Н·м (проверьте сохранение параметров)

Важные нюансы:

На машинах с неразрезной балкой регулировка часто отсутствует – требуется замена втулок или всей оси
После вмешательства обязательна проверка угла поперечного наклона оси (Thrust Angle)
Развал задних колес обычно корректируется только на спортивных авто с регулируемыми рычагами

Параметр	Допустимое отклонение	Последствия нарушений
Схождение (Toe)	±0.5 мм от нормы	Пилообразный износ шин, рыскание
Угол оси (Thrust Angle)	≤0°10'	Смещение задка относительно траектории

Для точной настройки используйте сервисные стенды: 3D-системы анализируют положение всех колес одновременно, лазерные датчики показывают реальные углы в градусах/минутах. После регулировки обязателен тест-драйв с проверкой автономии руля на прямой.

Особенности регулировки кастера

Кастер – это угол продольного наклона оси поворота колеса. Он влияет на стабильность движения по прямой, возврат руля в нейтральное положение после поворота и на устойчивость автомобиля при разгоне и торможении. Положительный кастер (ось наклонена назад) повышает курсовую устойчивость, но увеличивает усилие на руле. Отрицательный кастер (ось наклонена вперед) облегчает руление, но снижает стабильность.

Регулировка кастера – сложная операция, часто требующая вмешательства в конструкцию подвески. На многих современных легковых автомобилях с подвеской типа МакФерсон заводская регулировка кастера не предусмотрена. Его значение устанавливается жестко геометрией кузова и элементов подвески (опорных чашек стоек, рычагов, подрамника) и меняется только при их деформации (после ударов).

Методы регулировки и их сложность

Основные способы изменения кастера:

Регулировочные шайбы (пластины): Устанавливаются между осью нижнего рычага и местом его крепления к кузову/подрамнику. Добавление или удаление шайб с передних или задних болтов крепления меняет угол.
Эксцентриковые болты/шайбы: Применяются в точках крепления рычагов или стоек. Поворот эксцентрика смещает элемент, изменяя угол.
Регулируемые рычаги: Замена штатных рычагов на послемаркетные с резьбовой регулировкой длины или положения точек крепления.
Регулируемые опорные подшипники/пластины (для стоек МакФерсон): Позволяют смещать верхнюю точку крепления стойки относительно кузова.
Регулировка положения подрамника: На некоторых авто возможен небольшой сдвиг всего подрамника вперед/назад относительно кузова.

Ключевые особенности и сложности:

Ограниченная возможность: На большинстве серийных авто регулировка кастера в "домашних" условиях крайне затруднена или невозможна без специнструмента и сварки/замены деталей.
Взаимосвязь углов: Изменение кастера неизбежно влияет на развал колес. Регулировка требует последующей точной проверки и корректировки развала и схождения.
Точность измерений: Необходимы высокоточные замеры (обычно на 3D или оптическом стенде) ДО и ПОСЛЕ вмешательства. "На глазок" отрегулировать невозможно.
Риск повреждений: Неправильная регулировка (особенно с помощью самодельных проставок) может привести к нарушению геометрии подвески, ускоренному износу шин и деталей, изменению плеча обкатки и ухудшению управляемости.
Требует опыта: Процедура требует глубокого понимания конструкции конкретной подвески и опыта подобных работ. Часто экономически целесообразнее ремонтировать/заменять погнутые элементы (рычаги, стойки, подрамник), чем пытаться компенсировать их деформацию регулировкой кастера.

Вывод: Регулировка кастера своими руками без специального оборудования, точных измерительных приборов и глубоких знаний конструкции подвески не рекомендуется. Это работа для профессиональных сервисов, оснащенных стендами развала-схождения и квалифицированными мастерами. Самостоятельные действия оправданы только при наличии явно регулируемых элементов (эксцентриков, регулируемых рычагов) и строгом соблюдении заводских инструкций для конкретной модели автомобиля после тщательной диагностики причины отклонения углов.

Типичные ошибки при самостоятельной настройке развала-схождения

Ошибки при самостоятельной регулировке развала-схождения часто возникают из-за пренебрежения базовыми требованиями к подготовке автомобиля. Многие начинают регулировку на неровной поверхности (например, грунте или уклоне), игнорируют проверку давления в шинах или состояние подвески (изношенные шаровые, сайлентблоки, ступичные подшипники), что делает все дальнейшие измерения неверными.

Ещё одна критическая проблема – использование неподходящего или неоткалиброванного оборудования. Попытки заменить профессиональный стенд самодельными отвесами, угольниками или лазерными уровнями смартфонов приводят к погрешностям в 0.5–1°, что эквивалентно 5–10 мм отклонения на дороге. Неучтённая загрузка авто (полный бак, инструмент в багажнике) также искажает результаты.

Основные риски и последствия

Некорректная последовательность регулировки: Попытка настроить развал до схождения, когда конструкция авто требует обратного порядка (например, в McPherson).
Игнорирование центровки руля: Фиксация рулевой рейки в смещённом положении вызывает увод авто даже при "правильных" углах.
Работа без контроля разности углов поворота (УПК): Невыявленная разница в углах Аккермана провоцирует занос в поворотах.
Перетяжка болтов крепления: Деформация рычагов подвески при закручивании элементов под нагрузкой вместо домкратных подставок.

Ошибка	Последствие	Как избежать
Регулировка на холодных шинах	Изменение углов при прогреве резины	Перед замером проехать 3-5 км
Неучтённый люфт рулевой рейки	"Плавающий" ноль на шкале схождения	Замена изношенных деталей до регулировки
Односторонняя корректировка	Асимметрия ходовых качеств	Всегда синхронизировать правую/левую оси

Важно: Даже малые погрешности (0.1° развала или 1 мм схождения) вызывают ускоренный износ шин: 5° отклонения сокращают ресурс покрышек на 60%. После любой самостоятельной регулировки обязателен тест-драйв с проверкой увода руля на прямой и возврата колёс после поворота.

Проверка и корректировка после регулировки

После завершения регулировки на стенде выполните тестовый заезд на ровном участке дороги со скоростью 60–80 км/ч. Отпустите руль на 5–10 секунд, наблюдая за поведением автомобиля: он должен сохранять прямолинейное движение без смещения влево или вправо. Руль должен находиться в строго горизонтальном положении при движении по прямой.

Обратите внимание на посторонние шумы, вибрации кузова или рулевого колеса, которые могли появиться после регулировки. Проверьте легкость возврата руля в нейтральное положение после выполнения поворотов. Любые отклонения требуют повторной диагностики.

Ключевые параметры для контроля

Симптом	Возможная причина	Решение
Увод автомобиля в сторону	Разница давления в шинах, ошибка регулировки схождения	Выровнять давление, проверить схождение
Наклон руля при прямом движении	Неправильная регулировка углов установки передних колес	Корректировка развала/схождения
Вибрация на скорости	Дисбаланс колес, деформация дисков	Провести балансировку

Дополнительные действия:

Измерьте давление во всех шинах (допустимое отклонение – не более 0.1 бар).
Осмотрите пыльники рулевых наконечников и шаровых опор на предмет повреждений.
Проверьте отсутствие люфтов в подвеске, подтяните крепежные болты.

Повторную регулировку на стенде выполняйте при:

Обнаружении неравномерного износа протектора через 200–300 км пробега
Сохраняющемся уводе руля после двух тестовых заездов
Появлении скрипов в передней подвеске при поворотах

Как тест-драйвом проверить качество регулировки развала-схождения

Проверка начинается с движения по прямому ровному участку дороги. Отпустите руль на скорости 50-60 км/ч, предварительно убедившись в безопасности манёвра. Автомобиль должен сохранять траекторию без выраженного увода в сторону более 3-5 секунд. Кратковременные отклонения допустимы из-за неровностей покрытия.

Обратите внимание на усилие на рулевом колесе при прямолинейном движении. Руль не должен самопроизвольно вращаться или требовать постоянной подрулики для удержания курса. Чрезмерное напряжение или "лёгкость" с тенденцией к рысканью сигнализируют о проблемах со схождением.

Ключевые параметры для оценки во время теста

Устойчивость в поворотах: При плавном входе в поворот (на безопасной скорости) не должно возникать ощущения "сноса" передней или задней оси. Резкое сбрасывание газа в дуге не провоцирует занос.
Возврат руля: После завершения поворота рулевое колесо должно плавно и уверенно возвращаться к положению "прямо" без необходимости помощи водителя.
Износ резины (косвенный признак): Прислушайтесь к гулу покрышек на асфальте. Равномерный негромкий шум – норма. Сильный вой, особенно на небольших скоростях, указывает на возможный неправильный угол установки.

Диагностика проблем по симптомам

Симптом	Возможная причина
Автомобиль "тянет" влево/вправо	Неправильное схождение передних колёс, разница углов развала
Руль не возвращается из поворота	Ошибки в касторе, заклинивание шарниров
Вибрация на руле при разгоне	Дисбаланс колёс, но может усиливаться при ошибках схождения
Боковой износ протектора ("гребенка")	Некорректное схождение (избыточное или недостаточное)

Проводите тест-драйв на знакомом ровном участке дороги. Учитывайте влияние сильного бокового ветра, профиля дорожного полотна (уклоны для стока воды) и давления в шинах – они могут искажать результаты. Повторяйте проверку после любых вмешательств в ходовую часть.

Принцип работы стендов развала-схождения

Основная задача стенда – с высокой точностью измерить углы установки колёс автомобиля: развал, схождение, кастер и другие параметры. Для этого используются различные технологии фиксации положения колёс в пространстве относительно кузова и друг друга.

Современные стенды делятся на оптико-механические, компьютерные и 3D-системы. Независимо от типа, ключевой принцип – определение отклонений углов от нормы через замеры положения колёсных дисков или специальных датчиков.

Ключевые технологии измерения

Оптико-механические стенды: Используют зеркала, призмы и оптические трубки. На колёса крепятся измерительные головки со шкалами. Мастер вручную совмещает отражения меток через визирные устройства, определяя углы схождения по разнице показаний между осями.

Компьютерные (кордовые/инфракрасные) стенды:

Кордовые: На колёсах закрепляют датчики, соединённые кабелями. Внутри датчиков – потенциометры или энкодеры, фиксирующие малейшие изменения угла поворота колеса при прокатке авто.
Инфракрасные: Датчики на колёсах обмениваются ИК-лучами, формируя "сетку". Компьютер анализирует искажение этой сетки при повороте колёс, вычисляя углы в реальном времени.

3D-стенды: Самые технологичные. Принцип работы включает:

На колёса надеваются мишени с уникальным рисунком (штрих-кодом).
Специальные камеры, расположенные вокруг авто, непрерывно сканируют положение этих мишеней.
Программное обеспечение создаёт цифровую 3D-модель положения каждого колеса относительно кузова и дороги.
Система сравнивает полученные данные с эталонными для конкретной модели авто и выдаёт точные инструкции по регулировке.

Тип стенда	Точность	Скорость работы	Особенности
Оптико-механический	Средняя	Низкая	Требует навыков оператора, дёшев в обслуживании
Компьютерный (кордовый)	Высокая	Средняя	Чувствителен к повреждению кабелей
Компьютерный (ИК)	Высокая	Высокая	Беспроводная связь, устойчив к вибрациям
3D	Очень высокая	Очень высокая	Измеряет все углы одновременно, требует калибровки камер

Все стенды перед работой требуют компенсации биения дисков (прокатка авто для учёта неровностей колёс). Результаты замеров отображаются на экране в виде понятных графиков и цифр с указанием допустимых диапазонов и отклонений.

Виды стендов для регулировки развала-схождения колес

Современные стенды делятся на три основных типа, отличающихся технологией измерений и точностью. Каждый вариант обладает своими особенностями и подходит для разных условий эксплуатации.

Выбор оборудования зависит от бюджета, требуемой точности и частоты проведения работ. Рассмотрим ключевые характеристики популярных систем.

Типы стендов

3D-стенды (наиболее технологичные): Используют камеры, отслеживающие положение специальных мишеней на колесах. Создают цифровую 3D-модель геометрии ходовой части. Отличаются высокой скоростью работы, минимальным влиянием человеческого фактора и возможностью диагностики сложных параметров (например, положение оси рулевой рейки).
Лазерные стенды: Применяют лазерные излучатели и отражатели, установленные на колесах. Лучи формируют оптическую схему, по которой определяют углы установки. Требуют высокой квалификации оператора для точной настройки оборудования. Чувствительны к чистоте отражающих поверхностей.
Оптические (кордовые) стенды (устаревающие): Основаны на механических измерительных головках, соединенных туго натянутыми шнурами (кордами). Показания считываются по шкалам или цифровым дисплеям на головках. Дешевле аналогов, но требуют много времени для установки и калибровки, подвержены погрешностям из-за износа механики.

Тип стенда	Точность	Скорость работы	Сложность для новичка
3D	Очень высокая (±0.01°)	Быстрая	Низкая (автоматизация)
Лазерный	Высокая (±0.05°)	Средняя	Высокая
Оптический	Средняя (±0.1°-0.2°)	Медленная	Средняя

Преимущества современных 3D-стендов

Современные 3D-стенды обеспечивают высочайшую точность измерений за счет использования цифровых камер и оптических датчиков, фиксирующих положение специальных мишеней на колесах. Это исключает механические погрешности, характерные для устаревших систем, и позволяет выявлять даже минимальные отклонения углов установки колес.

Программное обеспечение стенда автоматически распознает модель автомобиля, загружая из базы данных точные заводские параметры развала-схождения. В режиме реального времени на экране отображаются текущие показатели в сравнении с эталонными значениями, что упрощает процесс коррекции для мастеров любой квалификации.

Ключевые достоинства технологии

Быстрая калибровка – автоматическая настройка датчиков при запуске системы
Визуализация регулировки – цветные схемы и 3D-модель подвески с указанием точек вмешательства
Универсальность – работа с любым типом транспорта: от легковых авто до внедорожников и коммерческого транспорта

Параметр	3D-стенд	Оптические стенды
Точность измерений	±0.01°	±0.15°
Время диагностики	3-5 минут	10-15 минут
Адаптация к модификациям	Автоматическая коррекция при подъеме/спуске авто	Требуется ручная перепроверка

Интеграция с диагностическим оборудованием позволяет одновременно контролировать давление в шинах, люфты рулевого управления и состояние подвески. Результаты сохраняются в цифровом протоколе с графическими схемами до и после регулировки для предоставления клиенту.

Порядок работы на профессиональном стенде

Автомобиль устанавливается на платформу стенда, обеспечивая ровное положение без перекосов. Колеса фиксируются на поворотных кругах, имитирующих поверхность дороги и позволяющих свободно вращать руль во время измерений.

На все колеса крепятся высокоточные электронные датчики (измерительные головки) с помощью специальных зажимов. Система автоматически калибрует датчики относительно друг друга и центральной оси стенда для исключения погрешности.

Этапы диагностики и регулировки

Сбор исходных данных:
- Ввод параметров автомобиля (марка, модель, год выпуска) в ПО стенда
- Измерение давления в шинах и клиренса (при необходимости)
Первичный замер углов:
- Снятие показаний в статическом положении (прямые колеса)
- Анализ параметров при повороте руля влево/вправо
Анализ отклонений:

Параметр Допустимое отклонение Фактическое значение

Развал ±0°30' -1°15'

Схождение ±0°10' +0°25'

Кастер ±0°40' +0°05'
Регулировка:
- Ослабление контргаек на тягах рулевых наконечников (для схождения)
- Корректировка положения верхних опор стоек (для развала)
- Контроль углов в реальном времени через ПО
Финальная проверка:
- Повторный замер после каждой корректировки
- Тестирование в диапазоне поворота руля ±20°
- Печать протокола с итоговыми значениями

Параметр	Допустимое отклонение	Фактическое значение
Развал	±0°30'	-1°15'
Схождение	±0°10'	+0°25'
Кастер	±0°40'	+0°05'

Критические требования: регулировка выполняется только при исправной подвеске, отсутствии люфтов в рулевом управлении и равномерном износе шин. Затяжка резьбовых соединений производится с моментом, указанным производителем ТС.

Как выбрать СТО для проверки развала-схождения

Выбор сервиса для регулировки развала-схождения напрямую влияет на безопасность, управляемость и износ резины. Неправильная настройка ускоряет износ покрышек, ухудшает курсовую устойчивость и повышает расход топлива. Доверять эту процедуру стоит только проверенным специалистам с современным оборудованием.

Обращайте внимание не только на стоимость услуги, но и на тип стенда, квалификацию мастеров, а также дополнительные факторы. Некорректная регулировка может привести к серьезным проблемам вплоть до потери контроля над автомобилем на высокой скорости.

Ключевые критерии выбора

Оцените следующие параметры при выборе сервиса:

Тип диагностического стенда:
- Оптические (устаревшие, низкая точность)
- Компьютерные 3D (высокая точность, визуализация углов в реальном времени)
- Лазерные (точные, но чувствительны к чистоте датчиков)
Квалификация персонала:
- Наличие сертификатов производителя оборудования
- Опыт работы с конкретной маркой вашего авто
Предварительная диагностика: Обязательная проверка:
- Люфта рулевого управления и подвески
- Давления в шинах
- Износа резины и дисков

Дополнительные рекомендации:

Уточняйте, входят ли в стоимость:
- Корректировка угла рулевой колонки
- Проверка схождения задних колес (если оси независимые)
- Печать протокола замеров "до/после"
Проверяйте отзывы о конкретном СТО в тематических сообществах вашей модели авто
Избегайте сервисов, где регулировка занимает менее 30-40 минут (качественная настройка требует времени)

Параметр	Хороший признак	Тревожный сигнал
Гарантия	Письменная гарантия 14-30 дней на работу	Устные обещания или отсутствие гарантии
Доп. услуги	Бесплатная перепроверка после регулировки	Навязывание замены деталей без диагностики
Прозрачность	Демонстрация замеров клиенту на мониторе	Отказ показать данные или протокол

Важно: После регулировки обязательно проведите тест-драйв. Автомобиль не должно уводить в сторону при отпущенном руле на ровном участке дороги, руль должен возвращаться в нейтральное положение после поворота.

Особенности регулировки для переднеприводных авто

Передняя ось испытывает повышенные нагрузки из-за совмещения функций управления и тяги, что требует точной настройки углов установки колес. Ключевое внимание уделяется параметрам передней подвески, так как задняя ось часто имеет нерегулируемую конструкцию (за исключением моделей с многорычажной подвеской).

Кастер (продольный угол наклона шкворня) обычно выставлен более положительно для улучшения стабилизации на скорости. Развал передних колес часто делают ближе к нулевому или отрицательному для компенсации деформации резины при интенсивном разгоне.

Специфика регулировки

Основные отличия при настройке:

Приоритет схождения передних колес: Устанавливается в диапазоне 0° до +0.3° (положительное схождение) для снижения износа шин при передаче крутящего момента
Контроль увода задней оси: Несоосность заднего моста провоцирует рыскание, что требует проверки симметричности перед регулировкой передка
Особенности кастера: Значения +1.5°...+3.5° обеспечивают самовыравнивание руля, но требуют стендовой проверки из-за сложности самостоятельной коррекции

Для самостоятельной регулировки потребуется:

Измерить текущие параметры (телефон с датчиком угла или лазерный уровень)
Корректировать только схождение через рулевые тяги, ослабляя контргайки
Проверить развал после ДТП или замены деталей подвески - регулируется эксцентриками стоек

Параметр	Типовое значение	Метод коррекции
Схождение переднее	0°... +0.3°	Рулевые тяги
Развал передний	-0.5°... +0.5°	Эксцентрики крепления ступицы
Кастер	+1.5°...+3.5°	Регулировочные шайбы/проставки

Важно: После замены ШРУСов, рычагов или сайлентблоков обязательна повторная проверка углов. На стенде используйте режим "Передний привод" в ПО для учета специфики развесовки.

Особенности регулировки для заднеприводных авто

Главное отличие заднеприводных автомобилей заключается в направлении силового воздействия на колеса: тяга передается на заднюю ось, а передние колеса свободно катятся. Это требует специфичных настроек схождения передних колес для компенсации естественного "разъезжания" при движении под нагрузкой. Стандартное положительное схождение (передние кромки колес сведены) здесь критично больше, чем у переднеприводных моделей.

Износ резины при неправильной регулировке проявляется характерным "пилообразным" истиранием по внешним плечам протектора на передних колесах. Контроль углов развала остается стандартным (обычно в пределах -1°...+1°), но особое внимание уделяется кастеру для стабилизации рулевого управления на высоких скоростях. Обязательна проверка состояния сайлент-блоков задней подвески и карданного вала перед началом работ.

Ключевые аспекты регулировки

Схождение передней оси: Устанавливается в положительное значение (носки колес сведены внутрь), обычно +1.0...3.0 мм. Это предотвращает увод авто в сторону при разгоне.
Задняя ось: Требует регулировки только на моделях с независимой подвеской. Развал выставляется ближе к нулю, схождение - нейтральное или слабоположительное.
Кастер: Значение +3°...+6° обеспечивает самовыравнивание колес после поворота и устойчивость на прямой.

Параметр	Передняя ось	Задняя ось
Схождение	+1.0...3.0 мм	0.0...+1.5 мм
Развал	-0°30'...+0°30'	-1°00'...0°00'
Кастер	+3°...+6°	Не регулируется

Прогрейте шины 10-15 минут перед замером.
Проверьте давление в шинах (должно соответствовать норме авто).
Откорректируйте кастер через смещение подрамника/опор.
Отрегулируйте схождение передних колес вращением рулевых тяг.
Для задней оси используйте регулировочные шайбы (если конструкция позволяет).

Регулировка развала-схождения на подвеске МакФерсон

Подвеска МакФерсон требует точной настройки углов установки колес для сохранения управляемости и равномерного износа шин. Основные регулируемые параметры – развал и схождение, в то время как кастер обычно фиксирован конструктивно. Ключевая особенность – регулировка развала осуществляется через смещение поворотного кулака относительно стойки.

Для работы потребуется ровная площадка, набор гаечных ключей, измерительная рулетка, шнур с отвесом, а также набор прокладок или эксцентриковых болтов (в зависимости от модели авто). Предварительно проверьте состояние рычагов, шаровых опор, сайлентблоков и давление в шинах – износ этих элементов исключает точную настройку.

Пошаговая процедура регулировки

Замер исходных параметров:
- Развал: Измерьте расстояние от верхней и нижней точек обода до вертикального шнура с отвесом. Разница более 2-3 мм требует коррекции.
- Схождение: Замерьте рулеткой расстояние между передними и задними краями дисков на уровне центра колес.
Корректировка развала:
- Ослабьте болты крепления поворотного кулака к стойке амортизатора.
- Сдвиньте кулак внутрь (для увеличения отрицательного развала) или наружу (для уменьшения) используя спецключ или монтировку.
- Затяните болты с моментом, указанным в руководстве авто (обычно 70-100 Нм).
Регулировка схождения:
- Ослабьте контргайки на рулевых тягах.
- Вращайте муфту тяги для удлинения/укорочения тяги. Уменьшение длины тяги увеличивает положительное схождение.
- Рекомендуемое схождение: 0-1.5 мм на сторону для переднеприводных авто.

Параметр	Допустимое отклонение	Инструмент контроля
Развал	-0°30' ± 30'	Отвес + линейка
Схождение	0°00' ± 10'	Рулетка / шкала

Важно: После регулировки обязательно проведите тестовую поездку. Если авто тянет в сторону или руль стоит криво – повторите замеры. Для точной настройки стенд обязателен: кустарные методы дают погрешность до 30%.

Регулировка развала-схождения многорычажной подвески

Многорычажная подвеска обеспечивает высокую плавность хода и точную кинематику, но её регулировка сложнее, чем у систем типа МакФерсон. Процедура требует тщательной проверки состояния втулок, шаровых опор и сайлентблоков перед началом работ, так как износ этих элементов делает регулировку бесполезной.

Основные регулируемые параметры – угол развала и схождения – задаются эксцентриковыми болтами на поперечных рычагах или специальными шайбами на креплениях подрамника. Для доступа к точкам регулировки часто требуется демонтаж защитных кожухов и предварительное ослабление крепежа с контролем усилия затяжки после установки углов.

Порядок регулировки

Подготовка: Установите авто на ровную площадку с доступом к подвеске. Проверьте давление в шинах, убедитесь в отсутствии люфтов в рулевом механизме и подшипниках ступиц. Очистите резьбовые соединения регулировочных узлов.

Регулировка развала:
- Найдите эксцентриковый болт на верхнем или нижнем рычаге (зависит от конструкции)
- Ослабьте контргайку, поворачивайте болт шестигранником, смещая рычаг
- Контролируйте угол электронным инклинометром на диске (допуск ±0.5° от норм производителя)
Регулировка схождения:
- Ослабьте контргайки на рулевых тягах с обеих сторон
- Вращайте муфту тяги разводным ключом, изменяя её длину
- Измеряйте расстояние между колёс спереди и сзади обода (используйте телескопическую линейку или лазер)

Критические нюансы: Затяжку эксцентриков проводите только под нагрузкой (авто на колёсах). После регулировки обязательно проверьте углы продольного наклона оси поворота (кастер) – его корректировка на многорычажной подвеске часто требует замены деталей.

Параметр	Инструмент для проверки	Допустимое отклонение
Развал	Электронный инклинометр	±0.3° на оси
Схождение	Линейка/лазерный стенд	±0.5 мм суммарно
Кастер	Поворотные платформы	±0.4° от спецификации

Без стенда: Самостоятельная регулировка возможна для экстренной коррекции (например, после удара), но для точной установки параметров необходим компьютерный стенд с измерением всех углов положения колёс. Особенно критично соблюдение нулевого плеча обкатки в многорычажных системах, что без оборудования не проверяется.

Стоит ли самостоятельно регулировать развал-схождение

Самостоятельная регулировка развала-схождения требует глубоких технических знаний, специализированного оборудования и понимания последствий ошибок. Неправильная настройка напрямую влияет на безопасность: ухудшает управляемость, увеличивает тормозной путь и вызывает ускоренный износ шин.

Для точной калибровки необходим ровный стенд с лазерными или оптическими датчиками, контрольные грузы для подвески и эталонные шаблоны. Без этого корректно измерить текущие параметры (углы развала, схождения и кастера) практически невозможно.

Ключевые риски самостоятельной работы

Ошибки измерений: даже отклонение на 0.5° от нормы вызывает критичный дисбаланс
Неучтенные факторы: износ сайлентблоков, люфты рулевых тяг, давление в шинах
Повреждение компонентов: некорректное вмешательство в рулевой механизм или подвеску

Когда допустим DIY-подход

Ситуация	Рекомендации
Экстренная коррекция в полевых условиях	Только грубая регулировка схождения методом "шнурка" для доезда до СТО
Внедорожники с жесткой подвеской	Допустима ручная настройка по шаблонам после лифта подвески

Профессиональные стенды (3D, оптические) анализируют более 20 параметров, включая смещение осей и геометрию кузова, что невозможно воспроизвести в гараже. Стоимость услуг на СТО обычно ниже ремонта после неквалифицированного вмешательства.

Проверяйте сход-развал после:
- Ударов по подвеске (ямы, бордюры)
- Замены рулевых наконечников или сайлентблоков
Отдавайте предпочтение сертифицированным центрам с цифровым оборудованием

Список источников

Регулировка развала-схождения требует точности и понимания принципов работы подвески. Использование недостоверной информации может привести к ускоренному износу шин, ухудшению управляемости и даже аварийной ситуации. Поэтому при подготовке материалов были тщательно отобраны авторитетные и технически корректные источники.

Следующий перечень включает ключевые материалы, на основе которых строилась статья. Эти источники охватывают как теоретические основы параметров установки колес, так и практические аспекты самостоятельной регулировки с использованием различного оборудования, включая самодельные стенды.

Официальные руководства по ремонту и техническому обслуживанию конкретных моделей автомобилей (Factory Service Manuals)
Специализированная техническая литература по устройству и ремонту ходовой части автомобиля
Публикации в профильных автомобильных изданиях, посвященные диагностике и регулировке подвески
Технические статьи и методические рекомендации производителей профессионального стендового оборудования
Инструкции по эксплуатации и калибровке коммерческих 3D и лазерных стендов развала-схождения
Детальные видеоинструкции и мастер-классы от сертифицированных автотехников
Форумные обсуждения с участием опытных мастеров, специализирующихся на геометрии подвески
Инженерная документация на компоненты подвески (рычаги, сайлентблоки, регулировочные болты)
Методические разработки учебных заведений автомобильного профиля по теме регулировки углов установки колес
