Регулировка сцепления КамАЗ - инструкция и комплектующие

Статья обновлена: 18.08.2025

Исправное сцепление – критически важный элемент для надежной и безопасной эксплуатации грузового автомобиля КамАЗ.

Неправильная регулировка приводит к пробуксовке, неполному выключению сцепления, повышенному износу дисков и корзины, а также затрудненному переключению передач.

Своевременная и точная регулировка механизма сцепления гарантирует его корректную работу, предотвращает преждевременный выход из строя дорогостоящих деталей и продлевает ресурс трансмиссии.

В данной статье подробно описана пошаговая инструкция по регулировке привода сцепления на КамАЗе и перечислены ключевые комплектующие, требующие внимания при выполнении работ.

Необходимые инструменты и оборудование

Для корректной регулировки сцепления КамАЗ требуется заранее подготовить специализированный инструмент и оснастку. Использование неподходящего оборудования может привести к повреждению узлов или неверным результатам регулировочных работ.

Обязательно потребуются следующие позиции из стандартного автослесарного набора, а также специфические приспособления для работы с системой сцепления:

Набор рожковых и накидных ключей (размеры 10-22 мм)
Торцовые головки с трещоткой и удлинителями (13-24 мм)
Моментный ключ (диапазон 50-300 Н·м)
Штангенциркуль или линейка с делениями 0.5 мм
Набор отверток (крестовые и шлицевые)
Монтировка для снятия тяг и рычагов
Специальный регулировочный шаблон (для моделей с гидроприводом)
Домкрат и страховочные подставки
Переносная лампа для освещения рабочей зоны

Предварительная очистка зоны работ

Перед началом регулировки сцепления КамАЗ тщательно очистите от грязи и посторонних предметов рабочее пространство вокруг картера сцепления, корпуса коробки передач и нижней части двигателя. Удалите крупные комья грязи, налипшую траву, ветки или камни, способные помешать доступу к регулировочным узлам.

Обеспечьте чистоту поверхности маховика, нажимного диска и вилки выключения сцепления, используя ветошь и специализированные обезжиривающие составы. Уделите особое внимание посадочным местам пылезащитного кожуха и зоне расположения регулировочной гайки на сервопружине, так как загрязнения в этих точках могут исказить результаты настройки.

Ключевые объекты для очистки:

Картер сцепления и прилегающие поверхности КПП
Тяги привода управления (механические связи с педалью)
Регулировочный узел сервопружины (гайка, контргайка, шток)
Пылезащитный резиновый кожух (посадочный фланец)
Вилка выключения сцепления (точки контакта с подшипником)

Инструмент/материал	Назначение
Щетка с жесткой щетиной	Удаление сухой грязи и окаменевших отложений
Обезжириватель (уайт-спирит, ацетон)	Очистка металлических поверхностей от масляных пятен
Чистая ветошь без ворса	Финишная протирка деталей
Пневмопистолет (опционально)	Продувка труднодоступных полостей после механической очистки

Важно: Избегайте попадания абразивных частиц и моющих средств внутрь картера сцепления или на фрикционные поверхности дисков. При использовании сжатого воздуха применяйте защитные очки.

Контроль хода педали сцепления

Проверка свободного хода выполняется при выключенном двигателе с помощью линейки или штангенциркуля. Замерьте расстояние между крайним верхним положением педали и точкой, где возникает ощутимое сопротивление при нажатии рукой. Нормативное значение для большинства моделей КамАЗ – 35-40 мм. Несоответствие параметра требует немедленной регулировки.

Измерение полного хода осуществляется при работающем силовом агрегате. Нажмите педаль до упора и зафиксируйте общее перемещение от верхней точки. Эталонный диапазон составляет 160-180 мм. Уменьшение показателя свидетельствует о критическом износе дисков или неисправности гидропривода, увеличение – о нарушениях в регулировочных узлах.

Порядок регулировки

Освободите контргайку на толкателе главного цилиндра
Вращайте шток регулировочной вилки для изменения длины тяги
Добейтесь свободного хода 35-40 мм с последующей фиксацией контргайки

Параметр	Норма (мм)	Последствия отклонения
Свободный ход	35-40	Пробуксовка или неполное выключение
Полный ход	160-180	Преждевременный износ дисков

Важно: После регулировки проверьте плавность включения передач на работающем двигателе. Посторонние шумы или вибрации указывают на необходимость повторной настройки или диагностики гидросистемы.

Определение люфта педали муфты

Люфт педали сцепления – свободный ход до начала срабатывания механизма. Его проверка обязательна перед регулировкой, так как отклонение от нормы приводит к неполному включению/выключению сцепления, пробуксовкам или ускоренному износу дисков.

Для замера подготовьте линейку с миллиметровой шкалой. Установите её вдоль педали, уперев в пол кабины. Зафиксируйте начальное положение педали в состоянии покоя.

Процедура замера

Выполните действия в строгой последовательности:

Нажмите рукой на педаль до появления первого ощутимого сопротивления (момент выбора зазора в приводе).
Зафиксируйте значение на линейке (H₁).
Плавно тяните педаль вверх до момента, когда она остановится без усилий (исходное положение).
Снимите второй показатель (H₂).

Расчёт: Люфт = H₂ – H₁. Норма для КамАЗ: 5-15 мм. Превышение требует регулировки толкателя главного цилиндра.

Типичные ошибки при замере:

Приложение избыточного усилия при нажатии
Отрыв линейки от опорной поверхности
Замер по краю педали (даёт погрешность)

Регулировка предела свободного хода

Свободный ход педали сцепления КамАЗ – критически важный параметр, обеспечивающий полное включение/выключение дисков и предотвращающий их пробуксовку или неполное разъединение. Некорректная настройка приводит к ускоренному износу ведомого диска, корзины и выжимного подшипника, а также затруднению переключения передач.

Проверка выполняется при заглушенном двигателе линейкой, замеряющей расстояние между педалью в верхнем положении и точкой начала ощутимого сопротивления при ручном нажатии. Нормативное значение для большинства моделей КамАЗ – 35-45 мм. Отклонение требует немедленной регулировки через механизм тяг в подкапотном пространстве.

Алгоритм регулировки

Ослабьте контргайку на регулировочной тяге, соединяющей педаль с вилкой выключения сцепления.
Вращайте тягу в нужном направлении:
- Уменьшение хода – укоротите тягу (вращение по часовой стрелке)
- Увеличение хода – удлините тягу (вращение против часовой стрелки)
Проверьте результат линейкой после каждого оборота тяги.
Зафиксируйте контргайку при достижении нормы 35-45 мм, удерживая тягу от проворачивания.
Проконтролируйте полный ход педали (140-160 мм) – он не должен уменьшаться после регулировки.

Обязательно проверьте работу сцепления на запущенном двигателе: плавность включения без рывков, отсутствие шума выжимного подшипника в нейтральном положении и четкое переключение передач на всех режимах. При появлении посторонних звуков или затрудненном включении передач повторите регулировку.

Настройка положения основного толкателя

Отрегулировать положение основного толкателя необходимо для обеспечения правильного рабочего хода вилки выключения сцепления и полного выключения сцепления при нажатии на педаль. Неверная регулировка приводит к неполному разрыву потока мощности, пробуксовке дисков и ускоренному износу.

Перед началом работ убедитесь, что механизм привода сцепления исправен, отсутствуют люфты в шарнирах тяг и пальцах вилки, а свободный ход педали соответствует норме (35–45 мм для КамАЗ). Проверьте уровень тормозной жидкости в бачке главного цилиндра.

Последовательность регулировки

Отсоедините возвратную пружину толкателя от кронштейна вилки.
Ослабьте контргайку регулировочной гайки на конце толкателя главного цилиндра.
Вращайте регулировочную гайку, изменяя длину толкателя до достижения требуемого зазора:

Нормативный зазор: 4.0–4.5 мм между упорным болтом вилки выключения сцепления и фланцем подшипника
Контроль зазора: Используйте щуп или штангенциркуль через смотровое окно картера сцепления.

Параметр	Значение
Зазор (А)	4.0–4.5 мм
Свободный ход педали	35–45 мм
Усилие на педали	196–245 Н (20–25 кгс)

Затяните контргайку толкателя моментом 26–32 Н·м, установите возвратную пружину на место. После регулировки проверьте полный ход педали (160–180 мм) и плавность включения передач на работающем двигателе.

Проверка работы рычажного механизма

Рычажный механизм сцепления КамАЗ передает усилие от вилки выключения на нажимной диск, обеспечивая разъединение двигателя и коробки передач. Его исправность напрямую влияет на четкость включения/выключения сцепления и предотвращает пробуксовку. Контроль состояния обязателен при любых регулировках или появлении признаков неисправности.

Деформация тяг, износ втулок, заедание шарниров или ослабление крепежа приводят к неполному выжиму сцепления, вибрациям и ускоренному износу дисков. Проверка выявляет эти проблемы до их критического развития, исключая внезапные отказы в движении.

Порядок выполнения проверки

Выполняйте контроль при выключенном двигателе и поднятом рычаге стояночного тормоза. Обязательно очистите механизм от грязи перед осмотром.

Визуально проверьте состояние тяг и рычагов на отсутствие трещин, деформаций и следов задиров.
Проконтролируйте износ втулок шарнирных соединений (люфт не должен превышать 0.5 мм).
Убедитесь в надежности затяжки гаек крепления тяг к вилке выключения и кронштейнам (момент 40-70 Н·м).
Проверьте целостность стопорных шплинтов и колец на пальцах соединений.
Вручную покачайте тяги – ход должен быть плавным без заеданий и скрипов. При необходимости смажьте шарниры Литолом-24.
Измерьте свободный ход вилки выключения сцепления: допустимое значение – 3-5 мм.

Критические дефекты: излом рычагов, сорванная резьба на регулировочной гайке тяги, отсутствие фиксации пальцев шплинтами. При их обнаружении механизм подлежит ремонту или замене комплектующих.

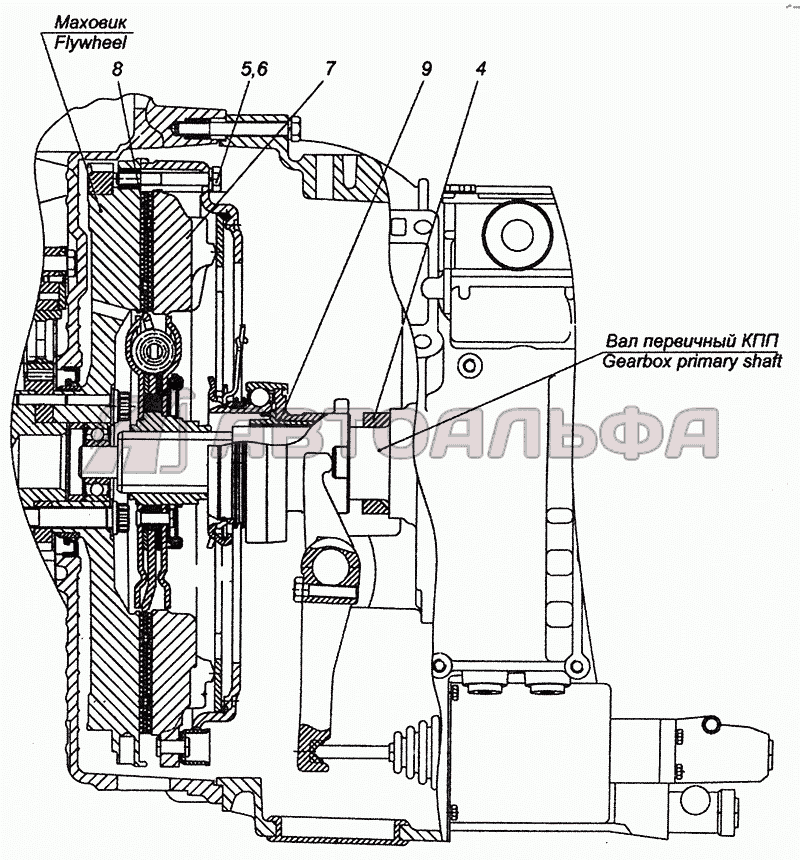

Коррекция зазора подшипника муфты

Проверку и регулировку зазора выполняют при выключенном сцеплении. Величина свободного хода педали должна соответствовать норме (35–45 мм), а механизм привода – исправен. Работу проводят на холодном двигателе после демонтажа корпуса коробки передач для доступа к муфте выключения.

Зазор между упорным кольцом подшипника и рычагами выжимного диска измеряется щупом. Номинальное значение – 3,2–4,0 мм. Несоответствие приводит к неполному включению/выключению сцепления и ускоренному износу деталей. Контроль выполняют в трех точках по окружности муфты.

Технология регулировки

Ослабьте контргайки регулировочных болтов на рычагах выжимного диска.
Вращайте эксцентриковые оси болтов ключом на 19 мм, изменяя положение рычагов.
Добейтесь равномерного зазора 3,2–4,0 мм во всех контрольных точках.
Зафиксируйте положение болтов контргайками с моментом затяжки 50–70 Н·м.
Проверьте легкость перемещения муфты по первичному валу вручную.

Критические ошибки:

Перекос рычагов (разница зазоров > 0,2 мм)
Контакт подшипника с дисками при отпущенной педали
Заедание муфты на валу

Параметр	Норма	Последствия отклонения
Зазор	3.2–4.0 мм	Пробуксовка/рывки
Перекос рычагов	≤ 0.2 мм	Вибрация, перегрев
Ход муфты	Свободный	Неполное выключение

После сборки обязательна проверка рабочего хода педали. Увеличенный свободный ход указывает на недостаточный зазор, отсутствие – на критический перетяг. Регулировку совмещают с заменой изношенных комплектующих: упорного кольца, пружин рычагов, втулок муфты.

Контроль действия освобождающих рычагов

Проверьте синхронность перемещения всех освобождающих рычагов при нажатии на педаль сцепления. Любое отклонение в ходе одного из рычагов указывает на деформацию, износ посадочных мест или неисправность подшипника муфты выключения. Используйте линейку или штангенциркуль для замера расстояния от торца рычага до упорной поверхности корзины сцепления – значения должны быть идентичны для всех элементов.

Убедитесь в отсутствии люфта рычагов в осевом и радиальном направлениях на опорных пальцах. Допустимое биение рабочей части рычагов не должно превышать 0,5 мм. Проверьте состояние регулировочных гаек и контргаек на тягах, соединяющих рычаги с муфтой выключения – ослабление резьбовых соединений приводит к рассогласованию работы механизма.

Критерии корректной работы

Параллельность плоскости расположения внутренних концов рычагов относительно маховика
Равномерный зазор 3,8-4,2 мм между подшипником муфты и рычагами
Отсутствие задиров и следов перегрева на рабочих поверхностях

Параметр	Норма	Метод проверки
Ход рычага	17±0,5 мм	Замер линейкой при полном выжиме
Усилие перемещения	5-8 кгс	Динамометром на конце рычага
Разница хода рычагов	≤ 0,3 мм	Сравнение показаний по контрольным точкам

При обнаружении перекоса или превышении допустимых зазоров выполните регулировку тягами муфты выключения через контргайки на штангах. После корректировки повторно проверьте свободный ход педали (должен составлять 25-35 мм) и полный ход подшипника муфты (не менее 5 мм).

Визуальный осмотр троса привода (если установлен)

Проверьте состояние троса сцепления по всей длине, уделяя особое внимание участкам возле наконечников и зонам перегиба. Ищите признаки повреждений защитной оболочки (оплетки): порезы, трещины, вздутия или отслоения. Нарушение целостности оплетки приводит к попаданию грязи и влаги внутрь, ускоряя износ.

Оцените состояние металлической сердцевины троса в доступных местах. Насторожить должны видимые обрывы проволок, сильная коррозия (рыжий налет, окалина), глубокие задиры или вмятины. Любое из этих повреждений критично и требует замены комплекта.

Ключевые точки осмотра

Наконечники и места крепления: Убедитесь в отсутствии трещин на ушках, надежной фиксации шплинтов или стопорных гаек. Проверьте, не разлохматились ли концы троса.
Работоспособность: Попросите помощника несколько раз выжать педаль сцепления. Наблюдайте за движением троса. Он должен перемещаться внутри оплетки плавно, без заеданий, рывков или заклиниваний.
Люфты и деформации: Обратите внимание на чрезмерный продольный люфт троса в оплетке или боковой провис. Проверьте, нет ли перекручивания или неестественных изгибов.

Проверяемый элемент	Признак неисправности	Последствия
Защитная оплетка (рубашка)	Разрывы, трещины, вздутия	Загрязнение, коррозия сердцевины, заедание
Металлическая сердцевина	Обрыв нитей, коррозия, задиры	Обрыв троса, неполное выключение сцепления
Наконечники	Трещины, разлохмачивание, слетевшие шплинты	Отсоединение троса, потеря управления сцеплением
Ход троса в оплетке	Заедание, рывки, повышенный люфт	Тяжелый ход педали, нечеткое переключение передач

При обнаружении любых дефектов из перечисленных выше, трос привода сцепления подлежит обязательной замене. Эксплуатация с поврежденным тросом опасна внезапным отказом системы управления сцеплением.

Регулировка цепи гидропривода (для соответствующих моделей)

Регулировка цепи гидропривода сцепления КамАЗ необходима для обеспечения правильной амплитуды хода вилки выключения сцепления и предотвращения неполного выключения либо "ведения" дисков. Работу выполняют при замене элементов привода, сцепления или при появлении признаков нарушения его работы (шум, затрудненное переключение передач).

Цепь связывает педаль сцепления с поршнем главного гидроцилиндра. Ее свободный ход напрямую влияет на эффективность передачи усилия. Регулировка заключается в установке зазора между толкателем главного цилиндра и поршнем, компенсируемого цепью, в строго заданных пределах.

Порядок регулировки цепи

Необходимые инструменты и материалы:

Ключи рожковые (на 13, 17)
Штангенциркуль или линейка
Смазка Литол-24

Этапы выполнения:

Отсоедините возвратную пружину цепи от кронштейна на картере сцепления.
Ослабьте контргайку на регулировочной вилке, расположенной на конце тяги от педали (обычно в зоне под педальным узлом).
Вращайте регулировочную вилку. Цель: добиться зазора между задним торцом толкателя главного гидроцилиндра и поршнем в пределах 3.5 - 5.5 мм (0.5 - 1.5 мм на педали).
Контролируйте зазор штангенциркулем, вставив его между толкателем и фланцем корпуса главного цилиндра в момент крайнего заднего положения толкателя (когда цепь провисла).
Зафиксируйте достигнутое положение, затянув контргайку на регулировочной вилке.
Проверьте свободный ход педали сцепления (должен составлять 5 - 15 мм). При необходимости выполните дополнительную регулировку свободного хода педали стандартным методом (гайкой на толкателе рабочего цилиндра).
Установите возвратную пружину цепи на место, предварительно смазав шарнирные соединения цепи Литолом-24.
Проверьте работу сцепления: ход педали должен быть плавным, без заеданий, включение/выключение – четким.

Ключевые комплектующие для обслуживания цепи:

Наименование	Номер по каталогу (пример)	Примечание
Цепь привода сцепления в сборе	5320-1604220	Включает звенья, вилку регулировочную, пальцы
Пружина возвратная цепи	5320-1604260	Обеспечивает натяжение
Палец цепи	5320-1604234	Элемент соединения
Втулка регулировочной вилки	5320-1604240	Изнашиваемая деталь

Важные замечания: Регулировку проводите на холодном автомобиле. Измеряйте зазор только после снятия усилия с педали (цепь должна быть полностью провисшей). Недостаточный зазор приводит к неполному включению сцепления (пробуксовке), избыточный зазор – к неполному выключению (проблемам с переключением передач). После регулировки обязательна проверка уровня тормозной жидкости в бачке ГЦС и отсутствия подтеканий в гидросистеме.

Контроль уровня жидкости в гидросистеме

Регулярная проверка уровня тормозной жидкости в бачке гидропривода сцепления – обязательная процедура для корректной работы системы. Низкий уровень приводит к подсасыванию воздуха, что вызывает провал педали, неполное выключение сцепления и затрудненное переключение передач.

Бачок расположен в моторном отсеке на главном тормозном цилиндре (ГТЦ) сцепления. На корпусе бачка нанесены метки «MAX» и «MIN», обозначающие допустимый диапазон уровня. Проверка осуществляется визуально на холодной, неработающей технике – стенки бачка полупрозрачны для контроля без вскрытия.

Порядок проверки и долива

Алгоритм действий:

Установите машину на ровную поверхность, затяните стояночный тормоз.
Откройте капот и очистите крышку бачка от грязи во избежание попадания примесей в систему.
Визуально оцените уровень жидкости через стенки бачка – он должен находиться между метками «MAX» и «MIN».
При необходимости долива:
- Отверните крышку бачка, удалите остатки грязи с её посадочной поверхности.
- Долейте чистую тормозную жидкость DOT 4 до уровня на 5-7 мм ниже метки «MAX».
- Плотно заверните крышку до упора.

Важные нюансы: Используйте только рекомендованную производителем жидкость. Не смешивайте жидкости разных стандартов или марок. При систематическом падении уровня ниже «MIN» проверяйте герметичность гидросистемы (магистрали, шланги, уплотнения ГТЦ и рабочего цилиндра).

Состояние уровня	Возможные последствия	Требуемые действия
Выше «MAX»	Выдавливание избытка жидкости через компенсатор, загрязнение узлов	Аккуратно отсосать излишки шприцем
Ниже «MIN»	Завоздушивание, пробуксовка или неполное выключение сцепления	Немедленный долив + диагностика на утечки
Мутная жидкость с осадком	Износ уплотнений, коррозия компонентов	Полная замена жидкости с прокачкой системы

Проверка герметичности системы включения

Герметичность гидравлической системы включения сцепления критична для корректной передачи усилия от педали к механизму. Нарушение целостности контура приводит к подтёкам тормозной жидкости, падению давления, неполному выключению сцепления и пробуксовке.

Проверка выполняется при каждом ТО, а также при появлении признаков неисправности: снижение уровня жидкости в бачке, завоздушивание системы, мягкий ход педали или необходимость её многократного нажатия для переключения передач.

Процедура проверки

Выполните следующие шаги для выявления утечек:

Очистите компоненты системы от грязи: бачок ГЦС, трубки, шланги, рабочий цилиндр и соединения.
Проверьте уровень тормозной жидкости в бачке главного цилиндра сцепления (ГЦС). При необходимости долейте до метки MAX.
Нажмите педаль сцепления 3-5 раз и удерживайте её в нижнем положении. Визуально осмотрите:
- Корпус ГЦС в зоне толкателя и штуцеров
- Гибкие шланги по всей длине на предмет трещин или вздутий
- Металлические трубки в местах изгибов и соединений
- Рабочий цилиндр (РЦС) вокруг штока, защитного колпачка и штуцеров
Обратите внимание на следы жидкости:
- Мокрые потёки на корпусах цилиндров
- Капли на стыках трубок и штуцеров
- Запотевание под пыльниками РЦС
Проверьте герметичность под нагрузкой: попросите помощника выжать педаль до упора, а затем резко отпустить. Повторите 10-15 раз, контролируя появление пузырей или струй жидкости в ранее выявленных подозрительных местах.

При обнаружении утечки замените повреждённый компонент: ремонт шлангов и трубок недопустим. Обязательно прокачайте систему после устранения неисправности для удаления воздуха.

Анализ угла установки главного цилиндра

Угол установки главного цилиндра сцепления КамАЗ критически влияет на корректность работы гидравлической системы. При отклонении от нормы возникает избыточное трение в уплотнениях поршня, ускоряется износ манжет, появляются утечки тормозной жидкости. Это приводит к снижению КПД передачи усилия от педали к вилке выключения сцепления, провоцируя неполное выключение или пробуксовку дисков.

Неправильный угол монтажа нарушает соосность толкателя с поршнем цилиндра. В результате возникает боковое усилие на шток, вызывающее его перекос и заедание в рабочем положении. Это проявляется характерными симптомами: повышенным усилием на педали, самопроизвольным изменением положения сцепления при вибрации, неравномерным износом фрикционных накладок ведомого диска.

Порядок проверки угла установки

Обесточьте автомобиль, зафиксируйте противооткатными упорами.
Снимите защитный кожух с картера сцепления для доступа к толкателю.
Проверьте соосность толкателя и поршня цилиндра визуально и с помощью калиброванного щупа (допустимое отклонение – не более 1,5 мм по периметру).
Измерьте угол между осью цилиндра и плоскостью крепления к картеру специнструментом (манометрическим угломером). Норматив: 90°±0,5°.

Отклонение угла	Последствия	Метод корректировки
> 1°	Вибрация педали, шум при выключении	Добавление регулировочных шайб под фланец
Обратный наклон	Завоздушивание системы	Проточка посадочной плоскости
Перекос вбок	Подклинивание штока	Корректировка крепежных кронштейнов

При выявлении нарушений используйте комплект регулировочных прокладок 5320-1602070-10 толщиной 0,1–1,5 мм. После коррекции обязательна проверка хода толкателя (12–14 мм при полном ходе педали) и прокачка гидросистемы тормозной жидкостью DOT-4. Контролируйте отсутствие подтеканий в области штока в течение 5 рабочих циклов сцепления.

Тестовый запуск двигателя перед началом движения

После завершения регулировки сцепления выполните контрольный запуск силового агрегата для проверки работоспособности узла. Заведите двигатель при выжатой педали сцепления, удерживая её в нижнем положении не менее 5 секунд для распределения смазки в коробке передач.

Проверьте отсутствие посторонних шумов (скрежета, вибраций) в районе картера сцепления при работающем моторе. Убедитесь в плавности хода педали и полном отсутствии сопротивления при её нажатии до упора.

Порядок проверки функциональности

При работающем двигателе плавно отпустите педаль сцепления до момента схватывания
Выжмите педаль до конца и включите заднюю передачу – должен отсутствовать скрежет шестерён
Повторите пункты 1-2 для 1-й и 3-й передач

Параметр	Нормальное состояние	Неисправность
Ход педали	140-160 мм	Блокировка включения передач
Усилие нажатия	25-35 кгс	Провалы или заедания

При обнаружении вибрации на рукоятке КПП или запаха гари немедленно заглушите двигатель. Проверьте правильность установки ведомого диска и регулировки свободного хода толкателя гидропривода.

Удостоверьтесь в отсутствии течей тормозной жидкости из главного цилиндра и рабочего цилиндра сцепления. Только после успешного теста разрешается начинать движение с плавным троганием на ровной поверхности.

Проверка плавности включения при тестовой поездке

Начните движение с ровной поверхности при полностью прогретом двигателе. Включите первую передачу, плавно отпуская педаль сцепления без добавления газа. Автомобиль должен трогаться без рывков, вибраций или характерного запаха гари. Повторите процедуру на второй передаче для оценки реакции трансмиссии.

Осуществите несколько последовательных переключений с низших передач на высшие (2→3→4) при оборотах 1500-2000 об/мин. Фиксируйте момент начала движения педали сцепления и её полного выжима. Отсутствие ударов, посторонних шумов (скрежет, стуки) и равномерный разгон подтверждают корректность регулировки.

Критерии оценки работоспособности

Нормальная работа:

Мягкое соединение двигателя с трансмиссией при старте
Отсутствие рывков при переключении передач
Плавный набор скорости без просадки оборотов

Симптомы неисправности:

Резкий старт с пробуксовкой колес
Вибрация на педали при отпускании
Запах перегретого фрикциона
Увеличенный свободный ход педали

Этап проверки	Действия	Ожидаемый результат
Старт на ровной поверхности	Плавное отпускание сцепления без газа	Мягкое начало движения без рывков
Переключение 2→3→4	Синхронное выжимание сцепления и сброс газа	Бесшумное включение передач
Движение под нагрузкой	Разгон на подъеме с 3-й передачи	Отсутствие пробуксовки при 1800-2000 об/мин

Завершите тест резким стартом с места (только на сухом покрытии!) для проверки сцепления под максимальной нагрузкой. Корректно отрегулированный узел обеспечит кратковременную пробуксовку без резкого удара, с последующим уверенным набором тяги.

Контроль отсутствия пробуксовки под нагрузкой

Убедитесь в полном выключении сцепления при нажатой педали: автомобиль должен свободно двигаться на передаче без рывков двигателя. Проверьте свободный ход педали сцепления – он должен соответствовать техническим требованиям (обычно 25-35 мм для КамАЗ).

Загрузите автомобиль до номинальной грузоподъемности или создайте эквивалентную нагрузку на стенде. На ровной площадке резко стартуйте на низшей передаче с полностью выжатым газом, контролируя поведение машины и тахометра.

Критерии правильной работы

Норма: Плавное увеличение скорости без скачков оборотов двигателя. Рост стрелки тахометра синхронен с набором скорости.
Пробуксовка: Резкий рост оборотов двигателя (стрелка тахометра дергается вверх) без пропорционального ускорения автомобиля. Появление характерного запаха гари.

При обнаружении пробуксовки немедленно прекратите тест. Требуется регулировка привода сцепления или замена фрикционных дисков (ведущего/ведомого). Проверьте износ накладок, состояние диафрагменной пружины и работоспособность вилки выключения.

Признак неисправности	Возможная причина
Пробуксовка при резком старте	Износ накладок диска, замасливание, ослабление диафрагменной пружины
Пробуксовка под постоянной нагрузкой	Критический износ диска, деформация нажимного диска

Типичные ошибки и их последствия при настройке

Неправильная регулировка сцепления на КамАЗе провоцирует ускоренный износ деталей и критичные поломки трансмиссии. Игнорирование регламента или использование несоответствующих инструментов ведет к системным сбоям в работе узла.

Распространенные ошибки возникают из-за невнимательности при замерах, применения бракованных комплектующих или нарушения последовательности операций. Последствия проявляются как в краткосрочной перспективе (трудности переключения передач), так и в виде катастрофических повреждений дорогостоящих компонентов.

Ключевые ошибки и их влияние на систему сцепления

Ошибка	Последствие
Неправильный зазор между толкателем и поршнем ГЦС	Неполное выключение сцепления (хруст передач) или пробуксовка (подгорание дисков)
Нарушение свободного хода педали (выше 35-45 мм)	Проблемы с передачами, деформация вилки выключения, износ выжимного подшипника
Неотцентрованная установка корзины сцепления	Вибрации, биение диска, разрушение первичного вала КПП
Игнорирование износа шарниров тяги или втулок	Самопроизвольное выключение передач, заедание педали
Неверный уровень тормозной жидкости в бачке	Воздушные пробки в гидросистеме, отказ привода

Отдельного внимания заслуживают ошибки при подборе комплектующих. Установка неоригинальных дисков или пружин корзины с несоответствующими характеристиками приводит к:

Перегреву и короблению нажимного диска
Ускоренному износу маховика
Разрушению демпферных пружин ведомого диска

Список источников

Официальное руководство по эксплуатации автомобилей КамАЗ, издательство "Камский автомобильный завод".

Руководство по ремонту и техническому обслуживанию автомобилей КамАЗ, издательство "Третий Рим".

Дополнительные материалы

Техническая документация производителя сцепления Sachs/Valeo для моделей КамАЗ
Форум "КамАЗовец": разделы по ремонту трансмиссии
Видеоинструкции на канале "Автоэнциклопедия КамАЗ" (YouTube)
Статьи базы знаний портала "Грузовик Пресс"
Учебное пособие "Устройство и ТО грузовых автомобилей", глава "Привод сцепления"
