Регулировка сцепления на Рено Логан своими руками - пошаговая инструкция

Статья обновлена: 18.08.2025

Неполадки со сцеплением – частая проблема владельцев Рено Логан. Высокий ход педали, затрудненное переключение передач или характерный запах гари сигнализируют: механизм нуждается в проверке и регулировке.

Самостоятельная настройка троса сцепления не требует специальных навыков или дорогостоящего инструмента. Эта операция занимает 15-20 минут и доступна даже начинающим автовладельцам при соблюдении последовательности действий.

Представленная инструкция детально описывает процесс регулировки сцепления Рено Логан. Следуя шагам, вы восстановите корректную работу узла и предотвратите преждевременный износ дисков.

Подготовка рабочего пространства в гараже

Обеспечьте достаточную освещенность зоны работы – используйте переносную лампу или фонарь, если естественного света недостаточно. Убедитесь, что пол сухой и чистый, чтобы избежать скольжения инструментов или ног. Проверьте вентиляцию помещения, особенно при использовании химических очистителей.

Освободите пространство вокруг автомобиля: отодвиньте ящики, велосипеды и посторонние предметы минимум на 1 метр от машины. Закрепите домашних животных в другом помещении и предупредите домочадцев о проведении работ для исключения неожиданных помех.

Необходимые инструменты и меры безопасности

Подготовьте заранее:

• Набор рожковых ключей (включая размеры 10, 13, 17 мм)
• Домкрат + страховочные подставки (никаких замен подпорками из кирпичей!)
• Фонарик с узким лучом для осмотра труднодоступных мест под капотом
• Перчатки и защитные очки

Обязательные шаги перед началом:

1. Зафиксируйте автомобиль на ровной поверхности ручным тормозом и противооткатными башмаками под колесами
2. При работе под машиной: никогда не залезайте под авто, опирающееся только на домкрат – используйте подставки
3. Отсоедините минусовую клемму аккумулятора для исключения случайного пуска двигателя

Опасность	Мера предосторожности
Падение автомобиля	Страховочные подставки + контроль устойчивости
Травмы глаз	Очки при работе под капотом (пыль, грязь)
Потеря мелких деталей	Магнитный лоток для болтов и гаек

Поиск точки доступа к тросу сцепления

Основная точка регулировки расположена в моторном отсеке, в зоне соединения троса сцепления с вилкой выжимного подшипника. Для доступа необходимо открыть капот и зафиксировать его в верхнем положении.

Сосредоточьтесь на задней части двигателя со стороны водителя. Ищите металлический кронштейн с резьбовой тягой и контргайками – это и есть регулировочный узел. Он крепится к корпусу коробки передач и соединен с вилкой через пластиковый наконечник.

Ключевые ориентиры для поиска

• Расположение: Между двигателем и салонным щитом (ближе к лобовому стеклу)
• Визуальные признаки:
  • Стальной трос в черной оплетке
  • Две шестигранные гайки (12-13 мм) на резьбовом штоке
  • Пластиковая проушина на конце вилки сцепления
• Соседние элементы: Трос привода дросселя (справа), трубки кондиционера (слева)

Ориентир	Описание
Вилка выжимного подшипника	Металлический рычаг П-образной формы
Регулировочная тяга	Вертикальный шток с резьбой между двумя гайками
Защитный кожух	Резиновый гофр вокруг троса (часто покрыт грязью)

Совет: Используйте фонарь для подсветки узла – он часто скрыт за патрубками. При отсутствии визуального контакта следуйте по тросу от педали сцепления в салоне (через технологическое отверстие в щите мотора).

Подготовка автомобиля к работе: установка на ручной тормоз

Перед началом работ с узлом сцепления Рено Логан критически важно обеспечить полную неподвижность автомобиля. Первым действием всегда является выбор ровной горизонтальной площадки без уклонов, исключающих самопроизвольное движение машины. Убедитесь, что поверхность твердая (асфальт, бетон), а не рыхлый грунт или песок.

Заглушите двигатель и извлеките ключ из замка зажигания. Проверьте положение колес: при отсутствии противооткатных башмаков разверните передние колеса в сторону ближайшего бордюра или упора. Это создаст дополнительную страховку на случай возможного отказа стояночного тормоза.

Порядок активации ручного тормоза

1. Нажмите педаль основного тормоза левой ногой до упора.
2. Плавно поднимите рычаг ручника в максимально верхнее положение, прикладывая усилие вверх. Должен раздаться характерный звук храпового механизма (серия щелчков).
3. Проверьте фиксацию:
   • Переведите селектор КПП в нейтральное положение (N для автомата).
   • Попробуйте толкнуть автомобиль вперед-назад – корпус не должен смещаться.
   • Визуально убедитесь, что контрольная лампа ручного тормоза на панели приборов загорелась.

Важно: При работах под автомобилем дополнительно установите противооткатные упоры под задние колеса по диагонали (например, левое переднее и правое заднее). Это исключит движение даже при полном обрыве троса ручника.

Фиксация передних колес противооткатными упорами

Надёжная фиксация колёс – обязательный этап перед началом любых работ, связанных с поднятием автомобиля. Даже на ровной поверхности существует риск самопроизвольного движения машины при снятии нагрузки с колёс во время поддомкрачивания или приложения усилий к компонентам трансмиссии.

Установите противооткатные упоры (башмаки) под оба задних колеса автомобиля. Если упоров нет, используйте крупные камни, кирпичи или деревянные колодки подходящего размера. Убедитесь, что упоры плотно прилегают к покрышкам и не могут выскользнуть при возможном движении машины.

Порядок установки упоров

1. Поставьте автомобиль на ровную твёрдую поверхность.
2. Включите стояночный тормоз ("ручник") до упора.
3. Разместите упоры:
   • Перед передними колёсами – если будете поднимать заднюю часть авто.
   • Перед задними колёсами – если будете поднимать переднюю часть (как при регулировке сцепления).
4. Уприте башмаки перпендикулярно плоскости колеса, обеспечив максимальную площадь контакта.
5. Проверьте устойчивость: слегка покачайте авто рукой – упоры не должны смещаться.

Что использовать	Чем заменить (если нет упоров)
Стандартные металлические/резиновые башмаки	Кирпичи (целые, без трещин)
Клинья противооткатные	Крупные камни (размером с кирпич и больше)
	Деревянные колодки (сечением мин. 10x10 см)

Осмотр состояния троса сцепления на предмет повреждений

Трос сцепления передает усилие от педали к вилке выключения сцепления, поэтому его целостность напрямую влияет на работу трансмиссии. Даже незначительные дефекты могут привести к пробуксовке или неполному выключению сцепления, что создает опасность при движении.

Проведите визуальный и тактильный контроль всей длины троса, особое внимание уделяя зонам контакта с направляющими и точкам изгиба. Проверка выполняется при выключенном двигателе на холодной машине, автомобиль должен стоять на ровной поверхности с затянутым ручным тормозом.

Порядок проверки

1. Обследуйте защитную оболочку (оплетку):
   • Ищите расслоения, трещины или расплетение металлических нитей
   • Проверьте отсутствие коррозии на концевых фиксаторах
2. Осмотрите металлический сердечник:
   • Обнаружьте обрыв нитей, перекручивание или растяжение
   • Проверьте фиксацию наконечников: люфт в местах крепления не допускается
3. Протестируйте плавность хода:
   • Попросите помощника выжать педаль сцепления
   • Убедитесь в отсутствии заеданий, рывков при перемещении троса в оплетке

Критичные дефекты	Последствия
Разрыв ≥3 нитей сердечника	Внезапный обрыв троса при нагрузке
Расслоение оплетки у наконечников	Перекос при работе, ускоренный износ
Залипание в оболочке	Неполное выключение сцепления, хруст передач

Обнаружение перечисленных повреждений требует немедленной замены троса. Временный ремонт обмоткой изолентой недопустим – это создает риск аварии из-за внезапного отказа узла.

Определение текущего хода педали сцепления

Перед началом регулировки критически важно точно замерить фактический рабочий ход педали сцепления от точки начала сопротивления до упора в пол. Этот замер покажет, насколько текущие параметры отличаются от нормы и нужна ли регулировка вообще.

Для замера потребуется линейка или рулетка. Полностью отпустите педаль сцепления, убедившись, что она вернулась в исходное верхнее положение без заеданий. Наденьте обувь с тонкой подошвой для лучшего ощущения.

Процесс измерения хода

Плавно нажмите ногой на педаль сцепления, обращая внимание на момент появления ощутимого сопротивления (точка начала рабочего хода, момент начала выбора свободного хода). Как только почувствовали сопротивление:

1. Зафиксируйте начальную позицию: Приложите конец линейки перпендикулярно к площадке педали в точке начала сопротивления. Зафиксируйте или запомните показание линейки относительно неподвижной точки над педалью (например, края облицовки торпедо).
2. Нажмите до упора: Медленно, но полностью выжмите педаль сцепления до упора в пол.
3. Замерьте полный рабочий ход: Удерживая педаль в нижнем положении, снова приложите линейку перпендикулярно к той же точке площадки педали. Зафиксируйте показание относительно той же неподвижной точки.
4. Рассчитайте разницу: Вычтите из второго показания (педаль внизу) первое показание (начало сопротивления). Полученная разница в миллиметрах – это текущий рабочий ход педали сцепления.

Пример: Если в точке начала сопротивления линейка показывала 150 мм от края торпедо, а при полностью выжатой педали – 80 мм, то рабочий ход = 150 мм - 80 мм = 70 мм.

Параметр	Норма для Рено Логан (ориентир)
Свободный ход (до сопротивления)	5 - 15 мм
Полный рабочий ход педали	135 - 145 мм
Рабочий ход (от сопротивления до пола)	120 - 130 мм

Сравните полученное значение рабочего хода (от сопротивления до пола) с нормативным диапазоном из таблицы. Если значение выходит за рамки 120-130 мм (например, 70 мм или 150 мм), регулировка троса сцепления необходима.

Ослабление контргайки регулировочной гайки

Найдите контргайку на тяге сцепления – она расположена за регулировочной гайкой ближе к педали. Убедитесь, что доступ к гайкам свободен, при необходимости снимите декоративные накладки в районе педального узла.

Зафиксируйте регулировочную гайку одним ключом (обычно на 13 мм), предотвращая её проворачивание. Вторым ключом такого же размера ослабьте контргайку, вращая её против часовой стрелки. Контргайка часто прикипает – приложите умеренное усилие, избегая резких рывков.

Ключевые моменты при работе

Держите регулировочную гайку неподвижно во время ослабления контргайки. Если они провернутся вместе – нарушится текущая настройка сцепления. При сильном прикипании:

• Обработайте резьбу WD-40 или аналогичной смазкой
• Выждите 10-15 минут
• Повторите попытку, слегка постукивая по ключу молотком

Проверьте после ослабления:

1. Контргайка свободно перемещается по резьбе тяги
2. Регулировочная гайка осталась в исходном положении
3. Резьба тяги не повреждена

Тип ключа	Размер	Назначение
Рожковый	13 мм	Фиксация регулировочной гайки
Рожковый/накидной	13 мм	Ослабление контргайки

Особенности расположения регулировочной муфты

Регулировочная муфта находится на рабочем цилиндре сцепления, который закреплён на картере коробки передач. Она представляет собой пластиковый элемент с фиксирующей скобой, расположенный на штоке цилиндра. Доступ к ней возможен только из подкапотного пространства.

Муфта скрыта под воздуховодом, идущим от воздушного фильтра к дроссельному узлу. Для проведения регулировочных работ этот воздуховод необходимо демонтировать. Важно учитывать, что муфта находится в зоне плотного размещения других агрегатов, что затрудняет визуальный контроль и манипуляции.

Ключевые характеристики расположения

• Ориентация относительно коробки передач: Располагается вертикально на тыльной стороне рабочего цилиндра, шток направлен в сторону вилки сцепления.
• Фиксация: Удерживается металлической стопорной скобой с пружинными усиками, которые необходимо отжать для регулировки.
• Затруднённый доступ: Требует снятия воздушного патрубка и использования зеркала для контроля положения скобы из-за ограниченного обзора.
• Риски при работе: Высокая вероятность соскальзывания инструмента из-за тесного соседства с массивными элементами (картер, кузовные детали).

Корректировка натяжения троса вращением муфты

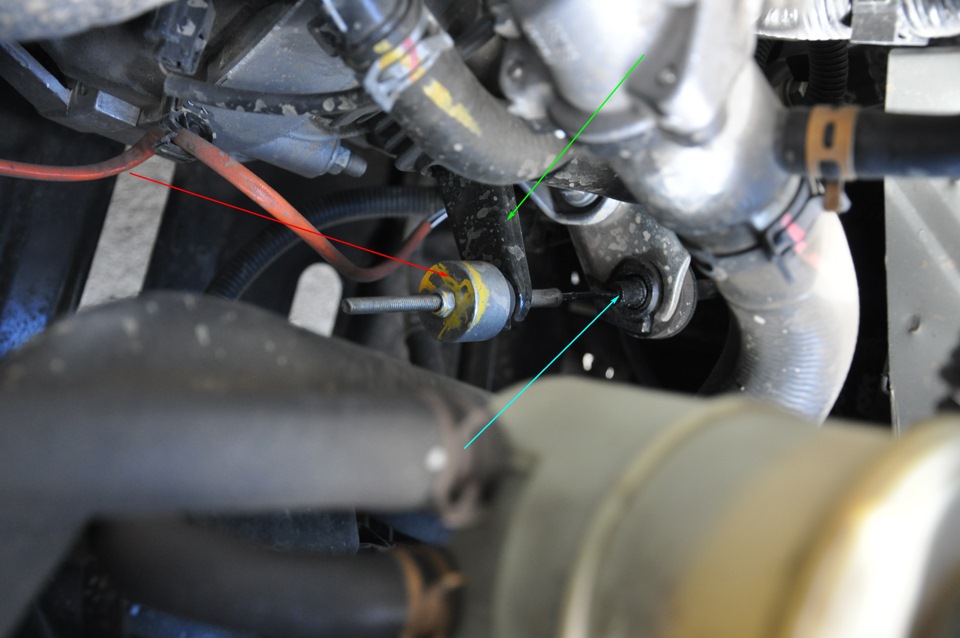

Регулировочная муфта расположена на конце троса сцепления в моторном отсеке, рядом с коробкой передач. Она представляет собой цилиндрический элемент с резьбовым соединением и контргайкой, позволяющий изменять эффективную длину троса.

Перед началом работ убедитесь в отсутствии механических повреждений троса и оболочки. Проверьте текущий свободный ход педали сцепления – он должен составлять 5-10 мм при ручном замере у верхнего края педали.

1. Очистите резьбовые соединения муфты от грязи щеткой
2. Ослабьте контргайку муфты ключом на 13 мм
3. Вращайте муфту вручную:
   • По часовой стрелке – для увеличения натяжения троса (при пробуксовке сцепления)
   • Против часовой стрелки – для уменьшения натяжения (при неполном выключении сцепления)
4. Проверяйте свободный ход после каждого оборота муфты
5. Зафиксируйте положение:

   Параметр	Значение
   Свободный ход педали	5-10 мм
   Усилие при нажатии	Ровное, без провалов

6. Затяните контргайку с моментом 15 Н·м

После регулировки запустите двигатель и проверьте включение передач на прогретой коробке. При правильно отрегулированном тросе передачи должны включаться без хруста и усилия.

Контроль свободного хода педали сцепления линейкой

Установите линейку перпендикулярно полу в зоне педали сцепления, совместив нулевую отметку с поверхностью пола. Фиксируйте начальную позицию педали при полностью отпущенном состоянии.

Медленно нажмите педаль рукой до момента возникновения ощутимого сопротивления – это точка начала работы сцепления. Зафиксируйте значение на линейке, соответствующее этому положению.

Расчёт и оценка параметра

Свободный ход = (Значение в точке сопротивления) - (Начальная позиция педали). Для Рено Логан нормой считается диапазон 5-15 мм. Превышение указывает на износ шарниров или необходимость регулировки тяги.

Типовые проблемы при отклонениях:

• >15 мм: Неполное выключение сцепления, затруднённое переключение передач
• <5 мм: Пробуксовка сцепления, характерный запах гари при нагрузках

Состояние	Значение	Рекомендуемое действие
Норма	5-15 мм	Контроль через 10 000 км
Превышение	>15 мм	Регулировка троса сцепления
Недостаток	<5 мм	Проверка на износ дисков

Важно: Замеры выполняйте на холодном механизме. При регулировке учитывайте естественный износ троса – после корректировки проверяйте ход повторно через 500-700 км пробега.

Оптимальный зазор между толкателем и поршнем

Величина зазора между толкателем и поршнем главного цилиндра сцепления критически важна для корректной работы всей системы. Этот параметр напрямую влияет на величину свободного хода педали сцепления и полноту включения/выключения диска.

Недостаточный зазор приводит к неполному включению сцепления (пробуксовке), а излишний – к неполному выключению (ведению диска). Оба случая вызывают ускоренный износ деталей и могут полностью вывести узел из строя.

Параметры регулировки и процедура

Для Рено Логан оптимальный зазор составляет 0,1–0,5 мм. Контроль осуществляется щупом или визуально по зазору между толкателем и поршнем в момент, когда педаль сцепления полностью отпущена.

1. Отсоедините пружинный фиксатор от вилки толкателя.
2. Ослабьте контргайку регулировочной гайки на штоке.
3. Проворачивайте регулировочную гайку до появления легкого сопротивления вращению толкателя пальцами.
4. Отверните гайку на 1/4–1/2 оборота назад (это создаст требуемый зазор).
5. Зафиксируйте положение контргайкой, не допуская смещения регулировочной гайки.
6. Установите пружинный фиксатор на место.

Проверка результата: После регулировки свободный ход педали должен составлять 5–10 мм. При нажатии педали до упора сцепление должно выключаться полностью (переключение передач без хруста).

Симптомы малого зазора (<0.1 мм)	Педаль "мягкая", сцепление пробуксовывает под нагрузкой
Симптомы большого зазора (>0.5 мм)	Хруст при переключении передач, педаль "тугая"

Фиксация настройки затяжкой контргайки

После достижения требуемого свободного хода педали сцепления (5-15 мм), удерживайте регулировочную гайку неподвижно с помощью второго ключа. Это предотвратит проворачивание тяги при финальной затяжке.

Плотно закрутите контргайку рожковым ключом на 13 мм, создавая надежное соединение. Сила затяжки должна быть достаточной для исключения самопроизвольного ослабления, но без чрезмерных усилий, способных повредить резьбу.

Контроль правильности выполнения

Обязательно выполните проверку после фиксации:

1. Проверьте плавность хода троса в оболочке – не должно быть заеданий
2. Убедитесь, что свободный ход педали остался в пределах 5-15 мм
3. Запустите двигатель, выжмите сцепление 3-4 раза и повторно замерьте люфт

Важно: При затяжке контргайки постоянно контролируйте положение регулировочной гайки. Малейшее смещение потребует повторной регулировки с нуля.

Параметр	Значение
Инструмент для фиксации	Ключ рожковый 13 мм
Допустимое отклонение люфта	±2 мм от номинала
Типичная ошибка	Перетяжка с деформацией резьбы

После завершения установите на место защитный резиновый чехол тяги – это предотвратит загрязнение механизма и коррозию резьбовых соединений.

Проверка плавности хода троса после регулировки

После выполнения регулировки свободного хода педали сцепления критически важно проверить плавность перемещения троса в оболочке. Невыполнение этого этапа может привести к преждевременному износу или заеданию механизма, что повлияет на переключение передач.

Убедитесь, что автомобиль стоит на ровной поверхности с затянутым ручным тормозом. Запустите двигатель и прогрейте его до рабочей температуры, так как тепловое расширение элементов может влиять на работу узла.

Алгоритм проверки

1. Нажмите педаль сцепления до упора 3-5 раз для стабилизации положения троса
2. Медленно отпускайте педаль, концентрируясь на тактильных ощущениях: движение должно быть равномерным без рывков
3. Повторите цикл 5-7 раз, отмечая:
   • Отсутствие скрипов или щелчков
   • Плавное возвращение педали в исходное положение
   • Равномерное сопротивление на всем ходе

При обнаружении заеданий или неровного хода немедленно заглушите двигатель. Проверьте трассу прокладки троса на предмет перегибов и состояние направляющих втулок. Повторная регулировка обязательна при выявлении дефектов.

Симптом	Возможная причина	Действие
Рывки при нажатии	Перекручивание троса или повреждение оплетки	Проверить правильность укладки в моторном отсеке
Задержка возврата педали	Задиры на тросе или отсутствие смазки	Обработать графитовой смазкой
Тугой ход	Неправильная регулировка или деформация оболочки	Перепроверить замер свободного хода

Тестирование рабочего хода педали сцепления

Запустите двигатель автомобиля и прогрейте его до рабочей температуры. Убедитесь, что стояночный тормоз активирован, а коробка передач находится в нейтральном положении перед началом проверки.

Плавно выжмите педаль сцепления до упора ногой, зафиксировав это положение. Обратите внимание на точку начала движения педали и ее полный ход до ограничителя.

Порядок измерения и оценки

1. С помощью линейки или рулетки измерьте расстояние от пола до резиновой накладки педали в свободном состоянии (отсутствие давления ногой).
2. Повторите замер при полном выжиме педали до упора, приложив достаточное усилие.
3. Рассчитайте разницу между двумя показателями: Рабочий ход = Высота свободная - Высота при выжатом сцеплении.

Параметр	Норма для Рено Логан	Критическое отклонение
Полный ход педали	140-160 мм	Менее 130 мм
Свободный ход (люфт)	5-10 мм	Более 15 мм

Проведите функциональную проверку: при работающем двигателе выжмите сцепление, включите первую передачу и медленно отпускайте педаль. Плавное начало движения без рывков и отсутствие посторонних шумов подтверждают корректность хода. Если передача включается с трудом или слышен скрежет – требуется регулировка.

Проверка включения передач при заглушенном двигателе

Заглушите двигатель и установите автомобиль на ровную поверхность, затянув ручной тормоз. Выжмите педаль сцепления до упора и проверьте ход рычага КПП: последовательно включите все передачи, включая заднюю.

Обратите внимание на чёткость переключений и отсутствие посторонних звуков (хруст, скрежет). Особенно тщательно проверяйте включение первой и задней передач – они наиболее подвержены проблемам при неправильной регулировке.

Критерии корректной работы

• Лёгкость хода: Рычаг перемещается без чрезмерных усилий
• Чёткая фиксация: Каждая передача включается с характерным мягким щелчком
• Отсутствие помех: Нет заеданий или необходимости "ловить" положение
• Полный диапазон: Задняя передача активируется без дополнительного давления на рычаг

Если обнаружены тугое включение, неполное включение или самопроизвольное выключение передач – это указывает на необходимость регулировки троса сцепления или замены компонентов.

Запуск двигателя для первичной проверки

Перед запуском двигателя убедитесь, что автомобиль стоит на ровной поверхности с включенным ручным тормозом, а рычаг коробки передач переведен в нейтральное положение. Проверьте, чтобы в зоне вращения элементов сцепления (под капотом и под автомобилем) не было посторонних предметов или инструментов.

Сядьте на водительское место, выжмите педаль сцепления до упора и удерживайте её. Поверните ключ зажигания в положение «старт» для запуска двигателя. Дайте мотору поработать на холостых оборотах 1-2 минуты для стабилизации работы.

Порядок проверки работоспособности сцепления

Выполните следующие действия для оценки корректности регулировки:

1. При работающем двигателе плавно отпустите педаль сцепления – автомобиль не должен двигаться с места
2. Полностью отпустите педаль, затем резко нажмите педаль газа – двигатель должен отзываться без рывков или провалов
3. Проверьте ход педали: свободный ход в начале нажатия должен составлять 5-7 мм

Обратите внимание на характерные признаки проблем:

• Дребезжание при частичном выжиме сцепления
• Вибрация педали в момент включения передачи
• Тугое переключение скоростей при работающем моторе

Нормальный результат	Признак неисправности
Плавное движение без рывков	Пробуксовка при резком ускорении
Четкое включение передач	Хруст при переключении

После проверки заглушите двигатель и при необходимости выполните повторную регулировку троса сцепления. Убедитесь, что педаль возвращается в исходное положение без заеданий.

Тест включения первой передачи на работающем моторе

Данная проверка определяет корректность работы сцепления при запущенном двигателе. Её цель – выявить преждевременное схватывание дисков или недостаточный рабочий ход педали.

Зафиксируйте автомобиль ручным тормозом на ровной поверхности, убедитесь в отсутствии препятствий. Перед тестом прогрейте двигатель до рабочей температуры.

Алгоритм проверки

1. Запустите двигатель и полностью выжмите педаль сцепления
2. Переведите рычаг КПП в положение первой передачи
3. Медленно отпускайте педаль до момента начала движения авто

Критерии оценки:

• Норма: передача включается без рывков, схватывание происходит при отпускании педали на ¾ хода
• Неисправность: автомобиль дёргается при начале движения или сцепление схватывается в крайних положениях

Важно: Если включение сопровождается скрежетом шестерён или педаль "проваливается" – требуется немедленная диагностика гидравлической системы.

Проверка обратного хода при переключении на заднюю передачу

После регулировки сцепления критически важно проверить корректность включения задней передачи. Запустите двигатель, выжмите педаль сцепления до упора и попытайтесь включить задний ход без усилий. Если передача встает плавно, без хруста или сопротивления – регулировка выполнена правильно.

Наличие посторонних звуков при включении (металлический скрежет, треск) или необходимость прикладывать избыточное усилие к рычагу КПП сигнализируют о проблеме. Чаще всего это указывает на недостаточный ход рабочего цилиндра или неполное выключение сцепления, что требует повторной проверки зазоров.

Диагностика возможных неисправностей

• Передача включается с трудом: перепроверьте зазор между толкателем ГЦС и вилкой (должен быть 0.1-0.5 мм)
• Хруст при включении: вероятен износ демпферных пружин диска или неотрегулированный привод
• Рычаг перемещается свободно, но передача не включается: осмотрите тягу кулисы и сальник штока рабочего цилиндра

Симптом	Вероятная причина	Действие
Задняя передача включается после задержки (2-3 сек)	Воздух в гидросистеме	Прокачать сцепление
При включении слышен гул (без нагрузки)	Норма для синхронизаторов Рено Logan	Не требует вмешательства

Важно! Тестируйте только на прогретом авто с выключенным стояночным тормозом. Если проблема сохраняется после повторной регулировки – диагностируйте корзину сцепления или износ вилки выжима.

Диагностика пробуксовки сцепления при движении в гору

Пробуксовка сцепления при подъеме проявляется как резкий рост оборотов двигателя без соответствующего увеличения скорости автомобиля. Водитель ощущает потерю тяги, особенно под нагрузкой, когда педаль газа выжата сильнее обычного.

Для точной диагностики выполните тест на крутом подъеме: включите 3-ю или 4-ю передачу при скорости 50-60 км/ч и резко нажмите педаль акселератора до упора. Контролируйте реакцию тахометра и спидометра.

Ключевые признаки неисправности

• Разрыв связи оборотов и скорости: стрелка тахометра резко уходит вверх, а спидометр медленно реагирует или стоит на месте.
• Запах гари: характерный запах жженых фрикционных накладок в салоне после интенсивного разгона в гору.
• Падение динамики: автомобиль не разгоняется под нагрузкой даже при глубоком нажатии на газ.

Таблица: Оценка состояния сцепления при тестировании

Состояние сцепления	Поведение оборотов двигателя	Реакция скорости
Нормальное	Плавный рост с последующей стабилизацией	Увеличение пропорционально оборотам
Начальная пробуксовка	Резкий скачок на 500-1000 об/мин с задержкой	Замедленный набор скорости
Критический износ	Обороты мгновенно уходят в красную зону	Полное отсутствие разгона

Важное замечание: диагностику проводите только на безопасных участках дороги с соблюдением ПДД. При подтверждении пробуксовки немедленно прекратите эксплуатацию авто – дальнейшая езда разрушает маховик и выжимной подшипник.

Контроль отсутствия рывков при трогании с места

Рывки при старте сигнализируют о недостаточной плавности отпускания педали сцепления или ошибочной работе с газом. Для устранения проблемы требуется синхронизация действий ног и понимание момента "схватывания" дисков.

Тренируйтесь на ровной площадке без уклона: выжмите сцепление, включите первую передачу, медленно отпускайте педаль до появления легкой вибрации (точка контакта), затем добавьте 1200-1500 об/мин газа.

Алгоритм плавного старта

Ключевые этапы:

1. Приотпустите сцепление до момента сопротивления (автомобиль слегка присядет, обороты упадут на 100-200 об/мин)
2. Зафиксируйте левую ногу в этом положении на 1-2 секунды
3. Плавно нажмите акселератор до 1500 об/мин (стрелка тахометра должна подняться на 1/3 от холостого хода)
4. Медленно отпускайте сцепление ещё 1-2 см с одновременным добавлением газа до 2000 об/мин

Распространенные ошибки:

• Резкий сброс педали после "точки схватывания"
• Чрезмерный газ до полного отпускания сцепления
• Недостаточная фиксация ноги в зоне контакта дисков

Проверка качества регулировки: при правильной настройке автомобиль трогается без рывков даже при плавном отпускании сцепления без добавления газа на ровной поверхности.

Обработка регулировочных элементов защитным спреем

После точной регулировки тяги сцепления и надежной фиксации контргайки, критически важно защитить резьбовые соединения и сам механизм от коррозии и закисания. Воздействие влаги, дорожных реагентов и пыли быстро приводит к ухудшению состояния регулировочного узла.

Нанесите смазку-защиту непосредственно на открытую резьбу регулировочной тяги, участок стержня рядом с контргайкой и место контакта вилки с выжимным подшипником. Используйте специальный спрей (например, медную смазку, графитовую смазку или аэрозольный ингибитор коррозии типа WD-40 Specialist Long Term Corrosion Inhibitor), обеспечивающий долговременную защиту и предотвращающий прикипание деталей.

Порядок обработки спреем

1. Подготовка поверхности: Очистите обрабатываемые участки тяги, резьбы и вилки от грязи и старой смазки ветошью. Убедитесь в отсутствии капель масла или тосола.
2. Нанесение спрея:
   • Тщательно встряхните баллон со спреем.
   • Направьте трубку-распылитель на регулировочную тягу и резьбу.
   • Равномерно нанесите тонкий слой спрея, вращая тягу для покрытия всей резьбы.
   • Обработайте место контакта вилки сцепления с выжимным подшипником (через смотровое окно КПП).
3. Контроль излишков: Убедитесь, что спрей не попал на приводной ремень, шкивы или поверхность маховика/корзины сцепления (если доступ открыт). Излишки аккуратно промокните чистой ветошью.
4. Проверка после нанесения: Убедитесь, что защитный слой покрыл все обработанные детали, не образуя толстых подтеков.

Важно: Используйте только спреи, предназначенные для защиты металлических поверхностей в условиях высоких температур и трения. Избегайте попадания на резиновые уплотнители и пластиковые детали, если это не указано производителем спрея.

Очистка рабочей зоны от технической грязи

Скопления пыли, масляных пятен и мелкого мусора мешают точной диагностике компонентов сцепления и увеличивают риск попадания абразива в новые детали при установке. Тщательная уборка предотвратит загрязнение фрикционных накладок и продлит срок службы узла.

Используйте обезжириватель или керосин для обработки поверхности картера сцепления, маховика и прилегающих участков трансмиссии. Удалите остатки старой смазки с направляющего подшипника первичного вала КПП и посадочного места корзины сцепления.

Порядок действий:

1. Продуйте внутренности кожуха колокола сжатым воздухом
2. Обработайте ветошью с обезжиривателем:
   • Шлицы первичного вала КПП
   • Рабочую поверхность маховика
   • Нажимной диск корзины
3. Удалите металлическую стружку с магнитов датчика коленвала
4. Проверьте отсутствие остатков грязи в пазах вилки выключения сцепления

Важно: Не допускайте попадания чистящих составов на поверхность нового выжимного подшипника – это нарушит его смазку.

Снятие противооткатных упоров

После завершения регулировки сцепления и проверки работоспособности педали, снимите противооткатные упоры с задних колес автомобиля. Убедитесь, что автомобиль стоит на ровной поверхности, ручной тормоз полностью затянут, а коробка передач находится в нейтральном положении.

Перед извлечением упоров визуально проверьте отсутствие уклонов дороги и посторонних предметов под колесами. Не снимайте упоры, если автомобиль не зафиксирован ручником – это предотвратит самопроизвольное движение.

1. Подойдите к задним колесам, где установлены противооткатные упоры (обычно под обоими колесами).
2. Возьмитесь за верхнюю часть упора двумя руками, обеспечив надежный захват.
3. Плавно потяните упор на себя и вверх, извлекая его из-под протектора колеса без рывков.
4. Повторите процедуру для второго упора на противоположном колесе.
5. Уберите упоры в багажник или штатное место хранения в автомобиле.

Перед запуском двигателя дважды проверьте: все инструменты убраны из моторного отсека, капот закрыт, а колеса не блокируются посторонними предметами. Только после этого можно начинать движение.

Особенности регулировки для моделей с механической КПП

Регулировка сцепления на механической коробке Рено Логан требует точности, так как неправильный зазор напрямую влияет на четкость переключения передач и износ дисков. Ключевой элемент системы – трос привода, соединяющий педаль с вилкой выжимного подшипника. Замеры и коррекция выполняются в подкапотном пространстве без снятия узлов.

Основной контролируемый параметр – свободный ход педали сцепления (обычно 120-130 мм от пола до резиновой накладки при нажатии рукой). Нарушение этого показателя сигнализирует о необходимости регулировки. Для работы понадобятся рожковые ключи на 13 мм и плоскогубцы.

Пошаговый алгоритм регулировки

Подготовка: Убедитесь, что автомобиль стоит на ровной поверхности с затянутым ручным тормозом. Откройте капот и найдите регулировочную гайку на конце троса возле коробки передач (защищена резиновым чехлом).

1. Ослабьте контргайку ключом на 13 мм.
2. Проворачивайте основную регулировочную гайку плоскогубцами:
   • Если свободный ход педали слишком мал (сцепление "ведет") – вращайте гайку по часовой стрелке, укорачивая трос.
   • Если свободный ход избыточен (педаль "проваливается") – вращайте гайку против часовой стрелки, удлиняя трос.
3. Проверяйте ход педали после каждого полуоборота гайки. Оптимальное значение – 120-130 мм при усилии 5-7 кг.
4. Зафиксируйте результат, затянув контргайку с усилием 15 Н·м.

Важные нюансы: При закручивании регулировочной гайки следите, чтобы резьба троса не выступала за ее торец более чем на 2 мм. После регулировки запустите двигатель, выжмите сцепление и убедитесь в плавном включении передач без посторонних шумов.

Симптом	Причина	Направление регулировки
Педаль "тугая", передачи включаются с хрустом	Малый свободный ход (трос перетянут)	По часовой стрелке
Педаль "вялая", сцепление пробуксовывает	Большой свободный ход (трос недотянут)	Против часовой стрелки

Регулировка на автомобилях с 8- и 16-клапанными двигателями

На Рено Логан с 8-клапанным мотором (K7J) используется тросовый привод сцепления, требующий механической регулировки свободного хода педали. Для 16-клапанных двигателей (K4M) применяется гидравлическая система, где основная процедура – прокачка контура при замене компонентов или попадании воздуха.

Регулировка троса на 8-клапанной версии выполняется через изменение положения контргаек на наконечнике возле коробки передач. Гидравлика 16V не имеет ручной регулировки зазора – корректная работа обеспечивается автоматически при условии герметичности системы и отсутствии воздушных пробок.

Для 8-клапанного двигателя (1.6 л K7J):

1. Откройте капот, снимите корпус воздушного фильтра для доступа к регулировочному узлу.
2. Найдите трос сцепления в районе КПП. Ослабьте контргайку (13 мм) на вилке регулировочного наконечника.
3. Проверьте свободный ход педали сцепления (норма: 5–7 мм у пола). Вращайте регулировочную гайку:
   • По часовой стрелке – уменьшение хода педали
   • Против часовой стрелки – увеличение хода
4. Зафиксируйте положение контргайкой при удержании регулировочной гайки ключом.
5. Установите воздушный фильтр, проверьте плавность включения передач на работающем двигателе.

Особенности обслуживания 16-клапанного двигателя (1.6 л K4M)

Регулировка зазора не требуется. При замене сцепления, главного/рабочего цилиндров или симптомах «провала» педали выполняется прокачка гидросистемы:

1. Долейте тормозную жидкость DOT 4 в бачок ГТЦ до отметки «MAX».
2. Наденьте прозрачный шланг на штуцер рабочего цилиндра сцепления (расположен на КПП), опустите второй конец в емкость с жидкостью.
3. Попросите помощника 4–5 раз выжать сцепление и удерживать педаль.
4. Открутите штуцер на ½ оборота ключом 8 мм. Дождитесь вытекания жидкости с пузырьками воздуха.
5. Закройте штуцер после прекращения пузырения, отпустите педаль. Повторяйте цикл до появления чистой жидкости без воздуха.
6. Проверьте жесткость педали, долейте жидкость в бачок.

Важно: используйте только свежую тормозную жидкость из герметичной тары. При попадании воздуха в систему потребуется повторная прокачка.

Признаки неправильной регулировки сцепления

Некорректная регулировка сцепления проявляется через конкретные симптомы, влияющие на управляемость и безопасность автомобиля. Игнорирование этих признаков приводит к ускоренному износу дисков и корзины.

Владельцу Рено Логан следует обратить внимание на следующие отклонения в работе трансмиссии. Они прямо указывают на необходимость проверки свободного хода педали и положения троса.

• Затрудненное включение передач - Хруст или сопротивление при переключении, особенно на заведенном двигателе.
• Рывки при старте - Автомобиль дергается при трогании с места даже при плавном отпускании педали.
• Пробуксовка сцепления - Увеличение оборотов двигателя без роста скорости при разгоне или под нагрузкой, запах гари.
• Неполное выключение сцепления - Педаль "проваливается" или требует неестественно высокого/низкого нажатия для переключения передач.
• Вибрация педали - Дрожь или биение в области сцепления при работе двигателя.

Типичные ошибки новичков при настройке троса

Неправильная регулировка троса сцепления на Рено Логан часто приводит к пробуксовкам или неполному выключению сцепления, что ускоряет износ диска и выжимного подшипника. Основные промахи возникают из-за непонимания принципа работы механизма и спешки.

Игнорирование предварительного этапа – частая причина некорректной настройки. Без устранения естественного провисания троса и проверки целостности элементов последующие манипуляции теряют смысл.

Распространённые недочёты

• Регулировка без "сброса" натяжения: Не снимают трос с фиксатора на педали перед подтяжкой, что мешает установить правильный свободный ход.
• Пренебрежение контролем свободного хода: Забывают проверить зазор (3-5 мм) между толкателем ГЦС и вилкой выжимного подшипника после затяжки контргайки.
• Слишком сильное затягивание: Перетягивают регулировочную гайку, полностью выбирая свободный ход педали. Это вызывает постоянное давление на выжимной подшипник и его перегрев.
• Неполная фиксация: Плохо затягивают контргайку после настройки, из-за чего натяжение троса самопроизвольно меняется в движении.
• Игнорирование износа: Пытаются отрегулировать растянутый или повреждённый трос вместо замены, что даёт временный и ненадёжный результат.

Критично проверять работу сцепления после регулировки: педаль должна иметь небольшой свободный ход до начала сопротивления, а передача включаться без усилий и посторонних звуков при полном выжиме.

Проверка люфта педали после пробной поездки

После завершения пробной поездки заглушите двигатель и поставьте автомобиль на ровную поверхность с ручным тормозом. Переведите рычаг КПП в нейтральное положение, откройте капот для доступа к рабочему цилиндру сцепления.

Ручкой или пальцем плавно нажмите на педаль сцепления вверх до момента ощутимого сопротивления. Зафиксируйте начальную точку контакта – это конец свободного хода. Измерьте линейкой расстояние от пола до резиновой накладки педали в этом положении.

Оценка результата и корректировка

Сравните полученное значение с нормой для Рено Логан:

• Допустимый люфт: 5–10 мм
• Критичное отклонение: менее 3 мм или более 15 мм

При несоответствии параметров выполните повторную регулировку:

1. Ослабьте контргайку на штоке рабочего цилиндра
2. Вращайте регулировочную гайку: по часовой стрелке для уменьшения люфта, против часовой – для увеличения
3. Затяните контргайку с усилием 15–20 Н·м после установки нужного зазора

Обязательно проведите повторную контрольную поездку после корректировки. Отсутствие свободного хода вызывает пробуксовку сцепления, чрезмерный люфт – неполное выключение передачи.

Регулярность контроля состояния сцепления

Постоянный мониторинг работоспособности сцепления на Рено Логан позволяет своевременно выявлять износ и предотвращать внезапные поломки. Игнорирование симптомов неисправности приводит к ускоренной деформации дисков, корзины и выжимного подшипника, что влечет дорогостоящий ремонт.

Регулярная диагностика сохраняет плавность переключения передач и снижает нагрузку на трансмиссию. Особое внимание уделяйте проверке при агрессивной езде, частых стартах в пробках или буксировке прицепов – эти режимы эксплуатации ускоряют износ узла.

Правила контроля и ключевые индикаторы износа

Проверяйте сцепление каждые 10-15 тыс. км пробега или при появлении тревожных признаков. Обращайте внимание на следующие симптомы во время движения:

• Пробуксовка: Рост оборотов двигателя без увеличения скорости при разгоне
• Вибрации: Дрожь при плавном отпускании педали на старте
• Шумы: Скрип/жужжание при выжиме педали, гул на нейтральной передаче
• Тугой ход: Усилие при нажатии на педаль выше обычного
• Рывки: Резкие толчки при начале движения

Параметр контроля	Норма	Отклонение
Высота педали	140-160 мм от пола	Требует регулировки
Свободный ход педали	5-10 мм	Менее 5 мм – износ
Уровень ГТЦ	Между MIN/MAX	Подтекание – проверка герметичности

При обнаружении симптомов немедленно проведите диагностику. Эксплуатация с неисправным сцеплением вызывает перегрев маховика и разрушение синхронизаторов КПП. Для точной оценки снимите коробку передач при:

1. Масляных пятнах под автомобилем
2. Полном отсутствии свободного хода педали
3. Невозможности включения передач на заведенном двигателе

Необходимость замены троса при износе

Эксплуатация автомобиля с изношенным тросом сцепления приводит к критическим последствиям: педаль начинает западать или проваливаться, передачи включаются с усилием либо не входят вообще. Возникают посторонние звуки (хруст, скрип) при выжиме, а регулировка не дает стабильного результата. Игнорирование этих симптомов гарантированно обернется полным обрывом троса в самый неподходящий момент.

Причины износа чаще всего связаны с естественным старением, коррозией из-за влаги и грязи, повреждением защитной оболочки или перетиранием металлических нитей. Особенно уязвимы точки входа в оболочку возле педального узла и коробки передач. Попытки временно "оживить" растянутый или деформированный трос регулировкой лишь маскируют проблему, но не решают ее кардинально.

Признаки критического износа троса

• Провалы педали при плавном нажатии или возврате
• Характерный металлический скрежет в салоне при выжиме
• Неустранимый люфт педали после регулировки
• Видимые повреждения оплетки или расслоение нитей

Состояние	Последствия без замены
Растяжение	Невозможность выставить рабочий ход, пробуксовка сцепления
Коррозия нитей	Резкое ухудшение хода педали, заедание
Надрыв нитей	Внезапный обрыв при нагрузке (старт, подъем)

Замена троса – единственное надежное решение при подтвержденном износе. Используйте только оригинальные комплектующие или качественные аналоги, так как дешевые тросы часто имеют меньший ресурс. Обязательно проверяйте состояние направляющих втулок и фиксаторов при установке нового троса, а после замены выполняйте точную регулировку.

Критерии оценки качества выполненной регулировки

После завершения регулировочных работ необходимо проверить соответствие параметров установленным нормам. Контроль проводится по нескольким ключевым показателям, определяющим корректность функционирования сцепления.

Правильная оценка гарантирует безопасность эксплуатации и предотвращает ускоренный износ трансмиссии. Игнорирование проверочных процедур может привести к повторному возникновению проблем.

Основные параметры для проверки

• Свободный ход педали: Должен составлять 5-10 мм. Проверяется ручным перемещением педали до момента возникновения сопротивления.
• Полный ход педали: Оптимальное значение – 120-130 мм от пола до верхней точки педали при полностью выжатом сцеплении.
• Плавность включения передач: Отсутствие скрежета, рывков или затруднений при переключении на всех режимах работы двигателя.
• Отсутствие пробуксовки: При резком ускорении на 4-5 передаче (обороты 2500-3000 об/мин) не должно наблюдаться неконтролируемого роста оборотов двигателя без увеличения скорости авто.
• Чистота выключения сцепления: Полное отсутствие вибраций на педали при плавном отпускании и старте с места.

Параметр	Норма	Метод проверки
Холостой ход педали	5-10 мм	Линейкой у упорной площадки
Рабочий ход педали	120-130 мм	Замер от пола до верхнего края

Ситуации, требующие обращения в сервис

Несмотря на простоту самостоятельной регулировки сцепления, существуют неисправности, которые невозможно устранить без профессионального оборудования и опыта. Попытки решить эти проблемы в гаражных условиях часто приводят к усугублению поломки или созданию аварийных ситуаций на дороге.

Серьезные механические повреждения компонентов сцепления требуют демонтажа коробки передач – операции, которая предполагает использование подъемника, специальных съемников и точной настройки. Некорректное вмешательство в таких случаях может спровоцировать полный отказ узла.

Критические случаи для визита в сервис

• Гидравлические проблемы: Утечка тормозной жидкости из бачка, главного/рабочего цилиндра, раздутые или потрескавшиеся шланги гидропривода.
• Физические повреждения: Видимая деформация вилки выжимного подшипника, троса (для тросовых версий), или крепежных элементов.
• Неустранимые симптомы после регулировки:
  • Сцепление "ведет" (пробуксовка) при полностью отпущенной педали
  • Педаль проваливается в пол или отсутствует сопротивление при нажатии
  • Хруст/скрежет при переключении передач даже после коррекции свободного хода
• Посторонние шумы: Гул, свист или стук выжимного подшипника при нажатии на педаль, не исчезающие после смазки и регулировки.
• Замена изношенных компонентов: Необходимость установки нового диска сцепления, нажимного диска ("корзины"), выжимного подшипника или маховика.

Список источников

При подготовке инструкции использовались специализированные технические материалы и практические руководства, ориентированные на самостоятельное обслуживание автомобилей Renault Logan. Источники включают официальную документацию и проверенные сообщества автовладельцев.

Особое внимание уделялось ресурсам с пошаговыми визуальными материалами и актуальными техническими спецификациями для моделей Logan 1-го и 2-го поколений. Все рекомендации соответствуют стандартам безопасности при ремонтных работах.

Техническая литература и документация

• Официальное руководство по ремонту Renault Logan от издательства Renault S.A.S.
• Книга "Рено Логан: устройство, обслуживание, диагностика" издательства ЗАО "Легион-Автодата"

Онлайн-ресурсы

• Технические разделы форума "Логан Клуб Россия"
• База знаний автосообщества "Drive2.ru/Renault/Logan"
• Видеоинструкции канала «Авторемонт своими руками» на YouTube
• Статьи портала "Рено-техник.рф" о регулировке троса сцепления

Видео: Как настроить высоту педали сцепления на Рено Логан #лайфхак


• Колодки HSB - отзывы, характеристики и фото

• Паркинг - термин и его актуальность в 2023

• Zekkert - страна производитель - отзывы и оценки
