Регулировка сцепления ВАЗ-2106 - самостоятельная настройка

Статья обновлена: 04.08.2025

Проблемы с переключением передач или полный отказ сцепления на автомобиле ВАЗ-2106 часто указывают на необходимость регулировки этого узла. Грамотная настройка привода напрямую влияет на чёткость включения скоростей, долговечность коробки передач и комфорт управления.

Выполнить регулировку рабочего хода педали сцепления можно самостоятельно в гаражных условиях, используя стандартный набор инструментов и понимая принцип работы механизма. Это существенно сэкономит время и деньги.

Диагностика свободного хода педали сцепления перед регулировкой

Для точной регулировки сцепления необходимо предварительно проверить параметр свободного хода педали. Эта величина отражает зазор между выжимным подшипником и корзиной сцепления, критичный для корректного включения передачи и предотвращения пробуксовки дисков. Нормативное значение для ВАЗ-2106 составляет 20–30 мм, хотя в руководствах некоторых годов выпуска указывается 25–35 мм: уточните данные для вашей модели.

Отсутствие замеров или игнорирование диагностики приведёт к некорректной настройке. Слишком малый холостой ход вызовет неполное включение сцепления и пробуксовку, а чрезмерный – неполное выключение и трудности при переключении передач. Для объективной проверки исключите субъективные ощущения: используйте линейку или штангенциркуль.

Порядок измерения в деталях

Очистите зону педального узла от ковриков и посторонних предметов.
Зафиксируйте линейку перпендикулярно полу вдоль педали сцепления, отметив начальную позицию верхнего края резиновой накладки.
Медленно нажмите рукой на педаль до момента возникновения ощутимого сопротивления (начало срабатывания выжимного подшипника).
Проконтролируйте линейкой пройденное расстояние: это и есть свободный ход.

Допустимые отклонения: Если измеренное значение выходит за пределы 20–35 мм, требуется регулировка троса сцепления. Одновременно проверьте плавность перемещения троса в оболочке – заедания или ржавчина недопустимы. Также осмотрите вилку сцепления через смотровое окно КПП: её свободный люфт должен быть не более 4–5 мм.

Примечание: Повторно замерьте параметр после 3–4 нажатий педали для исключения погрешности. Если результаты отличаются, вероятен износ элементов системы – перед регулировкой потребуется ремонт.

Состояние свободного хода	Последствия для сцепления	Требуемое действие
< 15мм	Пробуксовка дисков, перегрев	Регулировка или замена троса
20–35 мм	Нормальная работа	Контроль при ТО
> 40 мм	Недовыключение передачи, хруст шестерён	Срочная регулировка

Определение номинального свободного хода педали ВАЗ-2106

Свободный ход педали сцепления ВАЗ-2106 – это расстояние, на которое педаль опускается без воздействия на вилку выжимного подшипника до момента начала отключения сцепления. Данный параметр критически важен для сохранения правильной работы узла: избыточный свободный ход ведёт к неполному включению дисков, а недостаточный – к пробуксовке.

Номинальное значение свободного хода для ВАЗ-2106 составляет 25–35 мм. Измерение производится механическим способом при заглушённом моторе с использованием линейки или штангенциркуля, установленного вертикально в зоне педали сцепления.

Алгоритм замера:

Со стороны пола установите линейку рядом с педалью сцепления, совместив нулевую отметку с поверхностью резиновой накладки в исходном положении
Медленно нажмите на педаль рукой до возникновения первого ощутимого сопротивления
Зафиксируйте расстояние между резиновой накладкой и нулевой отметкой линейки

Примечание: проверка выполняется минимум трижды для исключения погрешностей. Отклонение от нормы ≥2 мм требует регулировки наконечника троса.

Снятие декоративного кожуха педального узла

Открутите нижний крепежный винт декоративного кожуха справа от педального узла, используя крестовую отвертку. Снимите резиновую заглушку под рулевой колонкой для доступа к верхней точке фиксации кожуха.

Потяните кожух на себя, высвобождая верхние пластиковые защелки из панели приборов. Отведите элемент вниз и влево, избегая резких движений, чтобы не повредить провода замка зажигания.

Порядок действий:

Отключите аккумулятор
Скрутите винт крепления под педалями
Снимите заглушку над рулевым валом
Расцепите боковые фиксаторы кожуха
Аккуратно выведите кожух из пазов

Важно: При наличии механического блокиратора рулевой колонки перед снятием убедитесь в его деактивации.

Тип крепежа	Количество	Маркировка
Саморезы	2 шт.	М4×16

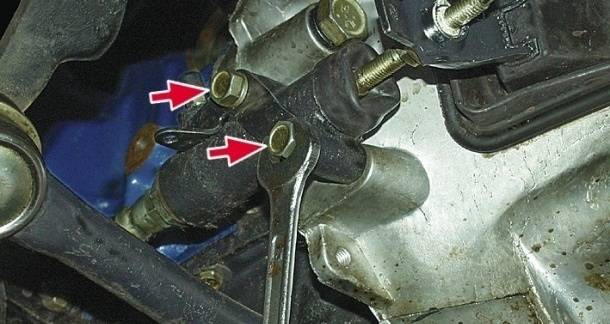

Ослабление контргайки на регулировочной гайке троса

Для доступа к регулировочной гайке демонтируйте декоративную панель моторного отсека или обеспечьте доступ к месту крепления троса сцепления в подкапотном пространстве. Убедитесь в отсутствии повреждений резьбы регулировочного узла и коррозии компонентов.

Зафиксируйте регулировочную гайку гаечным ключом размером 13 мм для предотвращения её проворачивания. Готовьте второй ключ на 13 мм для ослабления контргайки, расположенной со стороны моторного щита.

Процедура ослабления

Захватите регулировочную гайку первым ключом, надежно зафиксировав её положение
Вторым ключом ослабьте контргайку, вращая её против часовой стрелки
Контролируйте усилие: закисшие соединения обработайте проникающей смазкой WD-40
Контргайку отпускайте на 2-3 оборота – полное выкручивание не требуется

Корректировка длины троса сцепления ключом на 13

Обеспечьте неподвижность автомобиля, активировав ручной тормоз и установив противооткатные упоры под колеса. Откройте капот и найдите регулировочный механизм троса сцепления, расположенный рядом с педальным узлом в моторном отсеке (обычно на кронштейне, идущем от коробки передач).

Идентифицируйте контргайку и регулировочную гайку на наконечнике троса - обе размером под ключ 13. Отсоедините трос от вилки выжимного подшипника, сжав фиксатор пальцами и сняв ушко с шарового наконечника.

Процедура регулировки

Ослабьте контргайку ключом на 13, удерживая регулировочную гайку вторым ключом.
Вращайте регулировочную гайку: по часовой стрелке для уменьшения свободного хода педали (удлинение троса), против - для увеличения (укорочение троса).
Проверьте ход педали: норма 20-30 мм при легком нажатии рукой до появления сопротивления.
Затяните контргайку при удержании регулировочной, сохраняя выставленное положение.
Установите ушко троса на шаровой наконечник вилки до щелчка фиксатора.

Убедитесь в плавном включении передач при работающем двигателе и отсутствии пробуксовки сцепления. При недостаточной величине свободного хода педали или неполном выключении сцепления повторите регулировку.

Фиксация контрольного зазора между толкателем и поршнем ГЦС

Контрольный зазор между толкателем главного цилиндра сцепления (ГЦС) и его поршнем является критически важным параметром гидропривода сцепления ВАЗ-2106. Правильно выставленный зазор обеспечивает полный возврат поршня в цилиндре при отпускании педали. Это предотвращает подклинивание поршня и блокировку компенсационного отверстия, из-за которой нарушается нормальная работа сцепления.

Без этого зазора возможно неполное включение сцепления (пробуксовка диска), а его чрезмерное увеличение ведет к значительному ухудшению реакции сцепления на нажатие педали и необходимости нажимать педаль до пола перед включением передачи.

Ослабьте контргайку: Ослабьте контргайку, фиксирующую толкатель на штоке вилки выключения сцепления.
Регулировка зазора: Вращая сам толкатель пальцами (удобнее снять тросик или шплинт крепления нижнего конца), плавно сокращайте длину толкателя до момента легкого касания им поршня ГЦС.
Установите требуемый зазор: Поверните толкатель обратно на ⅛ - ¼ оборота. Это создаст необходимый зазор величиной примерно 0,1–0,5 мм. Заменить этот зазор можно по появлению маленького (около 0,4–1 мм) люфта верхнего конца вилки при покачивании руками.
Надежная фиксация: Удерживая толкатель от проворота, максимально затяните контргайку на штоке.
Контроль срабатывания: Нажмите и отпустите педаль сцепления несколько раз (после возможной доливки жидкости в бачок). Убедитесь в нормальном величине свободного хода педали (обычно 5–15 мм) и отсутствии подклинивания вилки. Обязательно выполните прокачку системы после фиксации.

Контроль положения регулировочной гайки троса после настройки

После завершения регулировки длины троса сцепления необходимо убедиться в надежности крепления регулировочной гайки. Контргайка должна быть плотно затянута во избежание самопроизвольного сдвига при вибрациях. Рекомендуется фиксировать положение метками краской или маркером на гайке и кронштейне для последующего визуального контроля.

Проверьте работоспособность системы через цикл включения/выключения сцепления 5-7 раз при запущенном двигателе. Под нагрузкой возможно незначительное растяжение троса, требующее коррекции зазора. Удостоверьтесь, что после нагрузки регулятор сохраняет заданное положение.

Проверочные процедуры

Измерение свободного хода педали
- Ручным замером убедитесь в зазоре 1-3 мм между толкателем и поршнем ГЦС
- Ход педали в рабочей зоне – 25-35 мм от верхнего положения
Факторы контроля
- Отсутствие подклинивания троса в оболочке
- Отсутствие перекоса пружинной скобы кронштейна
- Плавность перемещения троса на всех участках

Критические признаки неисправности:

Посторонние звуки при переключении передач (хруст, скрежет)
Неполное выключение сцепления (скрежет при включении передачи)
Самопроизвольная коррекция зазора (изменение положения регулировочной гайки)

Повторная корректировка выполняется ослаблением контргайки и проворотом основной гайки на 1/3-1/2 оборота. Варианты доводки:

При неполном выключении – уменьшение зазора
При пробуксовке – увеличение зазора

Симптом	Действие	Угол поворота гайки
Педаль "тугая"	Ослабить натяжение	1/4 оборота против часовой
Пробуксовка сцепления	Увеличить натяжение	1/4 оборота по часовой

Затяжка контргайки при фиксированном положении троса

После установки точки оптимального натяжения троса сцепления при помощи регулировочной гайки, необходимо надёжно зафиксировать это положение.

Для предотвращения самопроизвольного ослабления гайки из-за вибраций двигателя используется контргайка, которая затягивается вплотную к основной гайке регулятора.

Удерживайте регулировочную гайку гаечным ключом для исключения её смещения от установленного положения.
Вращайте контргайку рожковым ключом на 13 мм по часовой стрелке до полного прилегания к плоскости основной гайки.
Обеспечьте усилие затяжки контргайки в пределах 15-20 Н·м для создания надёжной стопорной силы без деформации резьбовых элементов. (Важно! Недостаточная затяжка приведёт к самопроизвольному откручиванию, а чрезмерная – к повреждению резьбы)

Проверка свободного хода педали сцепления после регулировки

После выполнения всех этапов регулировки сцепления на ВАЗ-2106 критически важным является подтверждение правильности выполненной работы путем проверки свободного хода педали. Эта процедура служит основным индикатором корректной настройки всего привода сцепления и гарантирует его нормальную работу в дальнейшем.

Первоначально убедитесь, что управление педалью стало легким и плавным на небольшом ее начальном участке перемещения от верхнего положения. Этот начальный участок как раз и представляет собой свободный ход. Резкость или заметное сопротивление при нажатии в самом начале часто указывают на ошибку при выборе положения контргаек или неверный зазор толкателя главного цилиндра.

Проверка фактических зазоров

Непосредственную проверку выполняйте поэтапно, начиная с важнейшего параметра:

Контроль зазора у выжимного (кипяткового) подшипника:
- Часто проще всего определить величину люфта вилки привода сцепления. Попробуйте покачать ее вдоль оси вращения двигателя относительно картера сцепления.
- Нормальный рабочий зазор для ВАЗ-2106 составляет 4-5 мм. Этот диапазон принципиально важен – меньшее значение приведет к преждевременному износу подшипника и диска из-за постоянного неполного выключения сцепления («ведение» диска), а большее создаст риск неполного включения сцепления («пробуксовка») из-за недостаточной силы выжима.
Проверка хода рабочего штока главного цилиндра сцепления:
- На ощупь (пальцем) убедитесь, что толкатель тяги педали сцепления перед началом своего рабочего хода имеет небольшой свободный ход относительно поршня главного цилиндра (примерно 0.1-0.5 мм).
- Этот едва заметный люфт легко определяется покачиванием тяги пальцем вдоль оси штока цилиндра. Он необходим для гарантированного возврата поршня и открытия компенсационного отверстия, что предотвращает самопроизвольное подтормаживание сцепления либо его пробуксовку из-за "завоздушивания".

Заключительное тестирование: Окончательную проверку правильности регулировки обязательно выполняйте непосредственно при работе двигателя. Сядьте на место водителя и несколько раз плавно и резко выжмите педаль сцепления. Переключение передач во всем диапазоне (особенно заднего хода) должно происходить плавно и без посторонних шумов (хруста, скрежета шестерен коробки передач) как на стоящем автомобиле, так и кратковременно трогаясь с места при частично отпущенной педали.

Тестирование включения передач на заглушенном двигателе

Тестирование необходимо для проверки корректности регулировки сцепления. Заглушенный двигатель исключает участие синхронизаторов КПП, что позволяет выявить проблемы неполного выключения сцепления по усилию на рычаге.

Процедура выполняется на неподвижном автомобиле с выключенным зажиганием. Анализируется ход рычага и сопротивление при включении первой и задней передач, которые наиболее чувствительны к погрешностям регулировки.

Переведите рычаг в нейтральное положение
Полностью выжмите педаль сцепления
Плавно включите первую передачу
Верните рычаг в нейтраль
Повторите для задней передачи

Критерии оценки:

Норма: легкое включение без заеданий даже при небольшом усилии
Неисправность: тугое перемещение рычага, хруст шестерен, необходимость приложения чрезмерных усилий

Обнаружение проблем указывает на необходимость повторной регулировки троса сцепления или замены изношенных деталей (вилки, выжимного подшипника, муфты).

Проверка работы сцепления при запущенном двигателе

После запуска двигателя необходимо убедиться в корректной работе отрегулированного сцепления перед началом движения. Данная процедура позволяет выявить возможные проблемы с приводом, корзиной или диском при их фактическом взаимодействии под нагрузкой.

Выполните последовательные действия для диагностики:

Полностью выжмите педаль сцепления и включите первую передачу. Отсутствие скрежета или затруднений подтверждает нормальное разъединение двигателя и трансмиссии.
Медленно отпускайте педаль при работающем двигателе. Автомобиль должен плавно трогаться без рывков при достижении середины хода педали.
Проверьте высоту полного включения сцепления:
- При плавном отпускании педали автомобиль начинает движение именно в средней точке хода
- Полное блокирование диска происходит до окончания хода - последние 10-15 мм не должны влиять на тягу

Проведите нагрузочное тестирование:

Ситуация	Признак неисправности
Резкий старт на высокой скорости	Пробуксовка диска (двигатель ревёт, а авто не ускоряется)
Подъём в гору на низких оборотах	Прогорание запаха в салоне

При обнаружении задержки включения передач, вибрации или посторонних шумов немедленно заглушите двигатель и проверьте правильность выполненной регулировки сцепления. Корректно отрегулированный механизм обеспечивает чёткое срабатывание на протяжении всего хода педали без подгазовывания.

После завершения регулировочных работ и проверки свободного хода педали приступают к монтажу защитного элемента. Предварительно убедитесь в корректном положении толкателя главного цилиндра и отсутствии перекосов тяги.

Тщательно очистите посадочную плоскость на кузове от грязи, уделяя внимание отверстиям под крепеж. Проверьте целостность резинового уплотнителя по периметру кожуха – при деформациях или разрывах деталь требует замены.

Установка защитного кожуха педального узла

Последовательность монтажа:

Совместите монтажные отверстия кожуха со шпильками на кузовном щите
Наденьте и равномерно затяните гайки крепления (момент ±15 Н·м)
Проверьте плотность прилегания уплотнителя по всему контуру
Зафиксируйте нижний край облицовки в пазах кронштейна рулевой колонки

Критические моменты:

При перекрестной затяжке гаек исключите деформацию пластика
Зазор между кожухом и педалью должен составлять 3-5 мм
Рабочий ход педали не должен ограничиваться краями прорези

После установки произведите контрольный запуск двигателя и проверку работы сцепления на всех режимах. Убедитесь в отсутствии посторонних шумов при нажатии педали.

Особенности проверки сцепления в движении после регулировки

После завершения регулировки сцепления ВАЗ-2106 критически важно проверить его работоспособность в реальных дорожных условиях, так как статическая настройка не всегда гарантирует корректную работу под нагрузкой. Проверку в движении начинают на ровном, безопасном участке дороги с минимальным трафиком, последовательно тестируя работу сцепления на различных передачах и режимах.

Основные аспекты проверки включают оценку плавности включения, отсутствия пробуксовки и посторонних звуков. Необходимо тщательно прислушиваться к поведению узла при интенсивном разгоне и в момент переключения скоростей, уделяя внимание возможным признакам неполного выключения или проскальзывания диска.

Ключевые этапы проверки

Тест на пробуксовку: Разогнаться на прямой передаче (например, 4-й) до 60 км/ч, затем резко нажать педаль газа в пол. Если обороты двигателя резко растут, а скорость увеличивается медленно – сцепление буксует. Требуется повторная регулировка свободного хода педали.
Проверка включения передач: Переключения между передачами (особенно с 1-й на 2-ю и на повышенные) должны происходить четко, без хруста или затруднений при включении. Затрудненное включение или скрежет свидетельствуют о неполном выключении сцепления (недостаточный свободный ход).
Оценка начала движения и вибраций: Трогаться с места (с 1-й передачи) должно быть плавно, без рывков или дребезжания. Появление вибраций на педали сцепления или рывков при старте сигнализирует о проблемах с ведомым диском или выжимным подшипником.
Контроль посторонних шумов: Внимательно прислушиваться в движении и на холостом ходу при выжатом сцеплении. Свист, вой или скрежет могут указывать на износ выжимного подшипника, дефекты корзины или направляющей.
