Регулятор холостого хода - устройство и диагностика

Статья обновлена: 18.08.2025

Регулятор холостого хода – критически важный компонент системы управления двигателем, отвечающий за поддержание стабильных оборотов коленчатого вала при отсутствии нагрузки. Этот электромеханический клапан регулирует подачу воздуха в обход дроссельной заслонки, обеспечивая бесперебойную работу мотора на холостом ходу.

От исправности РХХ напрямую зависят устойчивость работы силового агрегата, расход топлива и экологические показатели. Неисправность регулятора приводит к характерным сбоям: плавающим оборотам, самопроизвольной остановке двигателя или затрудненному пуску.

В статье детально рассмотрены принцип работы устройства, типовые признаки его отказа, методы диагностики и алгоритм замены, необходимые для восстановления штатного функционирования двигателя.

Конструкция регулятора холостого хода: ключевые компоненты

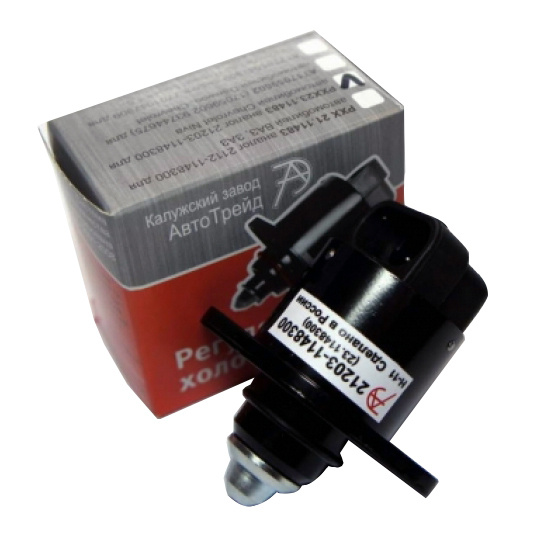

Регулятор холостого хода представляет собой электромеханическое устройство, интегрированное в дроссельный узел или впускной коллектор. Его основная задача – точное дозирование воздуха в обход закрытой дроссельной заслонки для поддержания стабильных оборотов двигателя на холостом ходу при различных температурных и нагрузочных условиях.

Ключевыми элементами конструкции РХХ являются корпус, запорный элемент, приводной механизм и электрический разъем. Корпус выполняется из термостойкого пластика или металла и содержит калиброванный воздушный канал. Запорный элемент перемещается внутри этого канала, регулируя его проходное сечение.

Основные компоненты

Современные РХХ включают следующие функциональные узлы:

Шаговый электродвигатель - преобразует электрические импульсы ЭБУ в дискретные механические перемещения.
Ходовой винт или червячная передача - преобразует вращение ротора двигателя в линейное движение конусной иглы.
Конусная игла (золотник) - запорный элемент, регулирующий сечение байпасного канала.
Возвратная пружина - обеспечивает возврат иглы в начальное положение при отключении питания.
Уплотнительные кольца - предотвращают подсос неучтенного воздуха.

Важнейшим параметром является точность позиционирования иглы, достигаемая за счет шага двигателя. Типовые характеристики компонентов представлены в таблице:

Компонент	Материал	Типовые характеристики
Игла	Пластик/металл	Угол конуса 20-30°, износостойкое покрытие
Обмотка двигателя	Медный провод	Сопротивление 40-80 Ом, 4-6 обмоток
Ходовая пара	Полиамид/металл	Шаг перемещения 0.01-0.05 мм/импульс

Корпус регулятора оснащается монтажным фланцем с отверстиями под крепежные болты и термостойким уплотнителем. Электрический разъем стандартно содержит 4 контакта: два на управление обмотками двигателя, один на +12В и один на массу. Качество материалов напрямую влияет на ресурс узла – особенно критичны износостойкость иглы и термостабильность пластиковых деталей.

Принцип работы шагового электродвигателя в РХХ

Шаговый электродвигатель в регуляторе холостого хода преобразует электрические импульсы от ЭБУ в точные механические перемещения конусной иглы. Каждый импульс вызывает поворот ротора двигателя на фиксированный угол ("шаг"), что обеспечивает дозированное изменение проходного сечения байпасного канала. Количество шагов напрямую определяет степень открытия канала и объем воздуха, поступающего во впускной коллектор.

Ротор двигателя соединен с червячным редуктором, который преобразует вращательное движение в линейное перемещение штока. Для удержания иглы в заданном положении при отсутствии импульсов используется магнитное удержание ротора за счет постоянных магнитов в статоре. Это исключает самопроизвольное смещение конуса под действием вибраций или разрежения во впускном тракте.

Ключевые особенности управления

Дискретность регулировки: Минимальное перемещение иглы составляет 0.01–0.05 мм на 1 шаг, обеспечивая плавную адаптацию холостых оборотов.
Обратная связь по шагам: ЭБУ отслеживает количество отправленных импульсов для точного позиционирования без датчика положения.
Алгоритмы коррекции: При запуске двигателя выполняется калибровка (полное выдвижение иглы до упора для определения "нулевой" позиции).

Состояние двигателя	Действие РХХ	Количество шагов
Прогретый мотор	Частичное открытие канала	30–50 шагов
Холодный пуск	Максимальное открытие	120–150 шагов
Резкое сброс газа	Опережающее закрытие	Корректировка ±15 шагов

Важно: Износ резьбовой пары "шток-направляющая" или загрязнение конуса приводят к несоответствию фактического положения иглы расчетному значению шагов, вызывая плавание оборотов. Отказ обмоток статора блокирует перемещение штока, переводя систему на аварийный режим с фиксированным сечением канала.

Расположение РХХ в различных моделях двигателей

Регулятор холостого хода (РХХ) всегда монтируется на корпусе дроссельного узла, обеспечивая прямой доступ к каналу подачи воздуха в обход дроссельной заслонки. Конкретная точка установки определяется конструктивными особенностями двигателя и компоновкой подкапотного пространства.

Несмотря на общий принцип размещения, существуют вариации в ориентации и креплении устройства. Наиболее распространены конфигурации с вертикальным или горизонтальным расположением оси штока относительно дроссельной заслонки, а также различия в типе крепёжных элементов.

Типовые схемы установки

ВАЗ (8-клапанные инжекторы): Снизу дроссельного узла, параллельно оси двигателя. Крепление двумя винтами, электрический разъём направлен в сторону радиатора.
ВАЗ (16-клапанные двигатели): На боковой поверхности дросселя, перпендикулярно оси заслонки. Шток регулятора воздействует на отдельный байпасный канал.
Renault Logan (K7M/K4M): С тыльной стороны дроссельного патрубка, под углом 45°. Фиксация парой пластиковых защёлок вместо винтов.
Ford Focus (Duratec): На верхней плоскости дроссельной заслонки. Отличается удлинённым штоком и вертикальным монтажом с защелкивающимся разъёмом.
Газель (ЗМЗ-406): Слева от дросселя, со стороны впускного коллектора. Регулятор интегрирован в систему подогрева дроссельного узла.

Модель двигателя	Особенности доступа
Hyundai Solaris (Gamma)	Требует демонтажа дроссельного узла из-за скрытого размещения за впускным коллектором
Opel Astra (Z16XEP)	Расположен фронтально, но частично перекрыт патрубками охлаждающей жидкости

Как РХХ регулирует подачу воздуха в обход дросселя

Регулятор холостого хода (РХХ) является исполнительным устройством системы управления двигателем. Его ключевая задача – обеспечить стабильную работу мотора на холостом ходу, когда дроссельная заслонка полностью закрыта. В этом положении основной канал подачи воздуха перекрыт, и двигатель не получает необходимый для горения воздух через него.

РХХ решает эту проблему, предоставляя альтернативный путь для воздуха. Он устанавливается в специальный байпасный (обходной) канал, который выполнен в корпусе дроссельного узла. Этот канал соединяет пространство до дроссельной заслонки (где во впускном коллекторе создается разрежение) с пространством после нее, напрямую с впускным коллектором двигателя, минуя саму заслонку.

Механизм регулирования потока

Сердцем РХХ является запорный элемент (конусная игла или заслонка), управляемый электроприводом (обычно шаговым двигателем или реже соленоидом). Электронный блок управления (ЭБУ) двигателя, основываясь на сигналах датчиков (оборотов коленвала, температуры охлаждающей жидкости, положения дроссельной заслонки), рассчитывает необходимое количество воздуха для поддержания заданных оборотов холостого хода.

ЭБУ подает управляющие импульсы на привод РХХ:

Увеличение потока: ЭБУ дает команду на выдвижение запорного элемента (иглы) из седла канала. Площадь проходного сечения байпасного канала увеличивается, разрежение в коллекторе втягивает больше воздуха в цилиндры, обороты двигателя растут.
Уменьшение потока: ЭБУ дает команду на втягивание запорного элемента (иглы) в седло канала. Площадь проходного сечения байпасного канала уменьшается, количество воздуха, поступающего в коллектор, снижается, что приводит к падению оборотов двигателя.

Таким образом, РХХ, изменяя степень открытия байпасного канала, точно дозирует количество воздуха, поступающего во впускной коллектор в обход дроссельной заслонки, поддерживая заданные ЭБУ обороты холостого хода при любых условиях (прогрев, включение мощных потребителей энергии).

Команда ЭБУ	Действие привода РХХ	Положение запорного элемента	Сечение байпасного канала	Воздушный поток	Влияние на обороты ХХ
Увеличить поток	Выдвинуть иглу	Открыт	Увеличивается	Увеличивается	Повышаются
Уменьшить поток	Втянуть иглу	Закрыт	Уменьшается	Уменьшается	Снижаются

Типичные симптомы неисправного регулятора холостого хода

Нестабильная работа двигателя на холостых оборотах проявляется в виде хаотичного изменения частоты вращения коленчатого вала. Стрелка тахометра беспричинно "плавает" в диапазоне 500-1500 об/мин, что часто сопровождается вибрацией кузова и риском самопроизвольной остановки силового агрегата.

Двигатель глохнет при резком сбросе педали акселератора или при переключении передач, особенно заметно при движении накатом. Для предотвращения остановки мотора водителю приходится постоянно поддерживать обороты педалью газа даже во время стоянки, что создаёт аварийные ситуации на светофорах и перекрёстках.

Дополнительные признаки поломки

Затруднённый запуск – требуется многократное прокручивание стартером с подгазовкой
Снижение оборотов при включении энергоёмких потребителей (кондиционер, фары, обогрев стекол)
Рывки и провалы мощности при трогании с места
Повышенный расход топлива в городском цикле

Симптом	Причина
Плавающие обороты	Заедание штока регулятора
Глохнет на нейтрали	Загрязнение конусной иглы
Высокие холостые обороты	Потеря калибровки шагового двигателя

Проявление симптомов усиливается при прогреве двигателя до рабочей температуры. Характерным признаком является временное исчезновение проблем после перезапуска мотора, однако неисправность возвращается через 5-15 минут эксплуатации.

Плавающие обороты: как РХХ влияет на стабильность ХХ

Плавающие обороты холостого хода (ХХ), когда стрелка тахометра хаотично колеблется в диапазоне обычно 500-1200 об/мин или двигатель периодически глохнет, часто напрямую связаны с неисправностью регулятора холостого хода (РХХ). Его основная задача – автоматически поддерживать строго заданные обороты ХХ независимо от нагрузки на двигатель (включенных фар, кондиционера, печки) и его температуры, оперативно изменяя количество воздуха, поступающего в обход закрытой дроссельной заслонки.

Когда РХХ выходит из строя или работает некорректно, он теряет способность точно дозировать воздушный поток и оперативно реагировать на изменяющиеся условия. Это приводит к нарушению оптимального соотношения "воздух-топливо" (состава топливовоздушной смеси), которое необходимо для стабильного горения на холостом ходу. Блок управления двигателем (ЭБУ), получая неверные данные о количестве воздуха или не имея возможности им управлять, не может стабилизировать обороты, что и проявляется в их "плавании".

Основные неисправности РХХ, приводящие к плаванию оборотов

Наиболее распространенные причины нестабильности ХХ из-за РХХ:

Загрязнение штока и посадочного канала: Нагар и смолистые отложения мешают штоку свободно перемещаться. Он "залипает" в определенных положениях, не успевая за командами ЭБУ, или не может открыть проход на нужную величину.
Износ направляющих штока или резьбы: Механический износ приводит к люфтам штока или его перекосу. Движение становится нелинейным и неточным, дозировка воздуха нарушается.
Обрыв или плохой контакт в цепи управления/питания: РХХ перестает получать управляющие сигналы от ЭБУ или не может на них адекватно реагировать из-за проблем с проводкой или разъемами (окисление, повреждение).
Выход из строя шагового двигателя или обмоток: Механическая поломка двигателя или электрический пробой обмоток делают регулятор полностью неработоспособным или работающим с грубыми ошибками.
Программные сбои ЭБУ или неверные адаптации: Иногда ЭБУ теряет калибровочные значения ("обучается" неправильно) для РХХ после сброса ошибок или замены компонентов, что мешает ему правильно управлять регулятором.

Диагностика и отличительные признаки

Плавающие обороты, вызванные именно РХХ, часто имеют характерные особенности:

Нестабильность наиболее выражена сразу после запуска "на холодную" или при прогреве.
Двигатель может глохнуть при резком сбросе газа или при включении/выключении мощных потребителей (кондиционер, ЭУР).
Проблема может временно исчезать после перезапуска двигателя или на высоких оборотах.

Для точной диагностики важна проверка:

Считывание кодов неисправностей (даже если лампа Check Engine не горит).
Измерение сопротивления обмоток РХХ (сравнение с паспортным).
Проверка наличия управляющих сигналов от ЭБУ с помощью осциллографа или тестера.
Визуальный осмотр штока и канала на предмет загрязнений и механических повреждений (после снятия).
Проверка хода штока (например, при включении зажигания на снятом РХХ шток должен выдвигаться/втягиваться).

Симптом	Вероятная причина плавания оборотов	Примечание
Плавание только "на холодную"	Загрязнение РХХ, проблемы с ДПДЗ/ДМРВ	Прогретый двигатель стабилизируется
Плавание при включении нагрузки (печка, фары)	Неисправность РХХ, подсос воздуха	РХХ не компенсирует дополнительный воздух/нагрузку
Двигатель глохнет на холостом ходу	Сильное загрязнение/поломка РХХ, большие подсосы	Сечение канала слишком мало или РХХ не открывается
Высокие/низкие, но стабильные обороты ХХ	Подсос воздуха, неисправность ДПДЗ, сбои ЭБУ	РХХ может быть исправен, но не может компенсировать причину

Важно помнить, что плавающие обороты могут быть вызваны и другими причинами (подсос неучтенного воздуха, неисправность датчиков - ДПДЗ, ДМРВ, ДТОЖ, проблемы с топливоподачей, зажиганием, системой вентиляции картера). Однако неисправность РХХ остается одной из самых частых и специфичных причин именно нестабильности холостого хода.

Глохнет на холостом ходу? Возможные причины в РХХ

Регулятор холостого хода (РХХ) – ключевой компонент, стабилизирующий обороты двигателя при закрытой дроссельной заслонке. Его неисправность часто приводит к неустойчивой работе мотора или полной остановке на холостых оборотах.

Основная задача РХХ – автоматически регулировать поток воздуха, обходящий дроссельную заслонку. При выходе из строя или сбоях в работе этот процесс нарушается, вызывая критическое обеднение или обогащение топливной смеси.

Типичные проблемы регулятора холостого хода:

Загрязнение конусной иглы и воздушного канала
Скопление масляного нагара, пыли или картерных газов препятствует свободному перемещению иглы.
Износ направляющих или штока
Механический износ приводит к заклиниванию иглы в одном положении.
Обрыв или окисление контактов цепи управления
Повреждение проводки, разъемов или коррозия нарушают сигнал ЭБУ.
Выход из строя шагового электродвигателя
Поломка обмоток или механизма привода блокирует движение иглы.
Нарушение калибровки положения
Некорректные показания после замены РХХ или сбоя ЭБУ.

Диагностические признаки: Помимо остановки двигателя, о проблемах с РХХ свидетельствуют плавающие обороты, самопроизвольное снижение/повышение холостого хода, отсутствие компенсации при включении нагрузки (печка, фары).

Симптом	Возможное состояние РХХ
Двигатель глохнет сразу после запуска	Игла заклинила в закрытом положении
Обороты "скачут" перед остановкой	Неравномерное движение иглы из-за грязи или износа
Мотор не глохнет, но работает нестабильно	Частичное загрязнение или начальная стадия поломки

Важно: Перед заменой регулятора исключите подсос постороннего воздуха, неисправность ДПДЗ, ДМРВ и проблемы с топливоподачей. Очистка РХХ специальными средствами часто дает временный эффект при сильном износе.

Проверка регулятора холостого хода мультиметром: сопротивление обмоток

Перед проверкой снимите регулятор холостого хода (РХХ) с автомобиля, предварительно отключив его электрический разъём. Очистите корпус устройства и контакты от загрязнений. Убедитесь, что игла клапана свободно перемещается без заеданий при легком нажатии (не используйте силу!).

Переведите мультиметр в режим измерения сопротивления (Омы). Выберите диапазон 0-200 Ом. Найдите в технической документации на ваш РХХ эталонные значения сопротивления обмоток – они варьируются в зависимости от модели, но обычно составляют 40-80 Ом.

Порядок измерения сопротивления

Подключите щупы мультиметра к контактам A и B разъёма РХХ.
Считайте показания прибора. Сравните с номиналом.
Подключите щупы к контактам C и D разъёма РХХ.
Снова зафиксируйте значение и сравните с нормой.

Анализ результатов:

Сопротивление на обеих парах контактов соответствует спецификации – обмотки исправны.
Сопротивление бесконечно высокое (обрыв цепи) – неисправность катушки.
Сопротивление близко к нулю (короткое замыкание) – повреждение обмотки.
Значения на парах A-B и C-D сильно отличаются – дефект одной из катушек.

Тип неисправности	Показания мультиметра
Обрыв обмотки	OL или 1 (превышение диапазона)
Короткое замыкание	~0 Ом
Частичное повреждение	Значительное отклонение от нормы (например, 10 Ом или 200 Ом)

Диагностика РХХ через ошибки ЭБУ (P0505, P0506, P0507)

Ошибки P0505, P0506 и P0507 указывают на неисправности в системе холостого хода, связанные с регулятором холостого хода (РХХ). Эти коды фиксируются электронным блоком управления (ЭБУ) при отклонении фактических оборотов двигателя от заданных параметров. Каждая ошибка соответствует конкретному сценарию нарушения работы контура управления.

Расшифровка кодов помогает локализовать проблему: P0505 сигнализирует о неисправности цепи РХХ или обрыве, P0506 – о низких оборотах холостого хода (загрязнение, заклинивание клапана), P0507 – о высоких оборотах (негерметичность впуска или заедание РХХ в открытом состоянии). Анализ этих ошибок в совокупности с данными стоп-кадров позволяет точнее определить корень неполадки.

Интерпретация кодов и методы проверки

При диагностике выполняйте последовательные действия:

Считайте стоп-кадры: проанализируйте обороты ХХ, положение РХХ и нагрузку на момент фиксации ошибки.
Проверьте цепи управления РХХ:
- Измерьте сопротивление обмоток регулятора (норма: 10-15 Ом).
- Прозвоните проводку на обрыв/КЗ между ЭБУ и разъемом РХХ.
- Подайте тестовое напряжение 12V на клапан для проверки хода штока.
Оцените состояние компонентов:
- При P0506: очистите канал РХХ и дроссельную заслонку от нагара.
- При P0507: проверьте герметичность впускного тракта (вакуумные шланги, уплотнения).

Код ошибки	Описание	Основные причины
P0505	Неисправность цепи РХХ	Обрыв/КЗ проводов, окисление контактов, полный отказ РХХ
P0506	Обороты ХХ ниже нормы	Засорение канала РХХ, заклинивание штока в закрытом положении
P0507	Обороты ХХ выше нормы	Заклинивание РХХ в открытом состоянии, подсос воздуха во впуске

Важно: После устранения неисправности выполните адаптацию РХХ через диагностический сканер. При замене регулятора используйте оригинальные запчасти или проверенные аналоги – некачественные копии часто вызывают рецидив ошибок.

Тестирование работы РХХ методом ручного перемещения штока

Для проверки механической части регулятора холостого хода выполните ручное перемещение штока при выключенном зажигании. Снимите разъем с РХХ и аккуратно нажмите на конец штока пальцем или пластиковым предметом. Шток должен плавно вдавливаться внутрь корпуса без заеданий и перекосов.

После отпускания штока контролируйте его возврат в исходное положение под действием пружины. Полное и свободное выдвижение свидетельствует об исправности механизма. Любые затруднения движения, заклинивания или неполный возврат указывают на износ направляющих, загрязнение или повреждение червячной передачи.

Критерии оценки результатов

Нормальная работа: плавный ход штока по всей длине, бесшумное перемещение
Неисправности:
- Заклинивание в промежуточных положениях
- Засорение (требует очистки карбклинером)
- Стук или скрежет при движении

Состояние штока	Диагностируемая проблема
Не выдвигается после нажатия	Засорение канала, поломка пружины
Люфт или перекос	Износ направляющих втулок
Шатание при движении	Деформация червячного механизма

Важно: Данный метод не проверяет электрическую составляющую РХХ. Для полной диагностики после механического теста выполните замер сопротивления обмоток мультиметром и проверку управляющих сигналов ЭБУ.

Проверка подачи управляющих сигналов на разъем РХХ

Для диагностики управляющих сигналов требуется мультиметр в режиме измерения постоянного напряжения (DCV) или осциллограф. Отсоедините разъем регулятора холостого хода при включенном зажигании (двигатель не запускается). Определите назначение контактов разъема РХХ по схеме конкретной модели авто: обычно два контакта отвечают за питание (+12В), два других – за управляющие импульсы от ЭБУ.

Подключите щупы мультиметра между управляющими контактами разъема (подключенного к проводке автомобиля). Корректная работа ЭБУ должна показывать пульсирующее напряжение в диапазоне 5-12В. Отсутствие сигнала или постоянное напряжение 0В/12В указывает на неисправность цепи управления, обрыв проводов, поломку драйвера в блоке управления или сбой программного обеспечения.

Алгоритм диагностики сигналов

Выполняйте проверку в строгой последовательности:

Проверьте цепь питания РХХ:
- На контактах «+» и «массы» должно быть стабильное напряжение бортовой сети (11.5-13.5В)
Протестируйте управляющие линии:
- При включении зажигания (без запуска ДВС) ЭБУ подает калибровочный сигнал
- Исправная цепь показывает кратковременные импульсы 7-10В

Важные нюансы: При использовании осциллографа оцените форму импульсов – хаотичные скачки или "прямая линия" подтверждают неисправность ЭБУ. Если сигналы корректны, но РХХ не работает, проблема в механической части регулятора или обмотке его шагового двигателя.

Показание прибора	Возможная причина
Постоянное 0В на управляющих контактах	Обрыв цепи, короткое замыкание на массу, сгоревший драйвер ЭБУ
Стабильные 12В	Обрыв в цепи управления, потеря связи с ЭБУ
Корректные импульсы (5-12В)	Исправность цепи управления – неисправен сам РХХ

Проверку завершайте тестированием сопротивления обмоток РХХ: значение между управляющими контактами обычно составляет 40-80 Ом. Бесконечное сопротивление указывает на обрыв обмотки, близкое к 0 Ом – на межвитковое замыкание.

Чистка регулятора холостого хода без демонтажа

Основная задача – очистить иглу и шток клапана от масляных отложений и кокса, не снимая узел с дроссельного узла. Для этого потребуется доступ к регулятору через дроссельную заслонку или технологические отверстия корпуса.

Предварительно отсоедините электрический разъем регулятора, снимите воздуховод и корпус воздушного фильтра для обеспечения прямого доступа к дроссельному узлу. Зафиксируйте дроссельную заслонку в открытом положении (например, подложив под пятак заслонки чистый предмет).

Технология очистки

Необходимые материалы: баллончик аэрозольного очистителя карбюратора/дроссельных заслонок, ватные палочки, салфетки без ворса.

Распылите очиститель внутрь дроссельного узла, направляя струю в область посадочного отверстия регулятора холостого хода.
Используя ватную палочку, смоченную в очистителе, аккуратно обработайте конусную иглу и шток клапана через отверстие. Избегайте чрезмерного давления!
Повторите распыление для смыва размягченных отложений. Удалите излишки жидкости салфеткой.
Дождитесь полного испарения состава (5-10 минут), после чего установите снятые компоненты на место.

Критические моменты: Не применяйте металлические инструменты или абразивы – высок риск повреждения тефлонового покрытия иглы. Избегайте попадания очистителя на резиновые уплотнители и датчики. После процедуры выполните адаптацию холостого хода (процедура зависит от модели авто).

Преимущества	Риски
Экономия времени на демонтаже	Неполное удаление загрязнений
Сохранение заводской герметичности узла	Возможность повредить чувствительные элементы

Снятие регулятора холостого хода: пошаговая инструкция

Перед началом работ убедитесь, что двигатель остыл, а зажигание выключено. Обязательно отсоедините отрицательную клемму аккумуляторной батареи для предотвращения короткого замыкания и срабатывания подушек безопасности. Работайте в хорошо освещенном и проветриваемом помещении.

Подготовьте необходимые инструменты: набор гаечных ключей или головок (чаще всего требуется ключ на 13), отвертки (крестовая и плоская), чистая ветошь, а также проникающая смазка, если крепеж прикипел. Уточните расположение регулятора холостого хода (РХХ) в руководстве по ремонту вашего автомобиля.

Обесточьте систему: Снимите клемму «минус» с аккумулятора.
Определите местоположение РХХ: Найдите устройство на корпусе дроссельного узла. Обычно это цилиндрический блок с электрическим разъемом и двумя крепежными болтами.
Отсоедините разъем питания: Нажмите на фиксатор колодки проводов и аккуратно отсоедините ее от регулятора. Не дергайте за провода!
Демонтируйте крепеж: Выкрутите оба крепежных болта с помощью подходящего ключа. Если болты закисли:
- Обработайте резьбу проникающей смазкой
- Выждите 5–10 минут
- Прикладывайте усилие плавно без перекоса
Извлеките регулятор: Потяните РХХ на себя, извлекая его из посадочного гнезда. При необходимости слегка покачайте корпус из стороны в сторону. Не допускайте падения устройства!
Загерметизируйте узел: Накройте отверстие в дроссельном узле чистой ветошью для защиты от пыли и мусора.

Как правильно очистить иглу и каналы РХХ

Отсоедините электрический разъем регулятора холостого хода, затем демонтируйте его с дроссельного узла, открутив крепежные болты. Аккуратно извлеките уплотнительное кольцо для предотвращения повреждения. Визуально оцените степень загрязнения конусной иглы и воздушных каналов в корпусе дросселя.

Приготовьте очиститель карбюратора или специальный аэрозоль для деталей дроссельных заслонок. Никогда не применяйте ацетон, бензин или агрессивные растворители – они разрушают тефлоновое покрытие иглы и уплотнители. Распылите средство на конусную часть штока РХХ и внутренние поверхности каналов, уделяя внимание зоне посадочного седла.

Пошаговая процедура очистки

Зафиксируйте корпус РХХ иглой вверх
Обильно нанесите очиститель на конус иглы и шток
Мягкой кисточкой (не металлической!) удалите нагар с поверхности
Выждите 5 минут для растворения отложений
Продуйте каналы сжатым воздухом под давлением не более 3 атм
Протрите посадочное гнездо в дросселе безворсовой салфеткой

Проверьте плавность хода штока рукой – движение должно быть мягким без заеданий. Установите новое уплотнительное кольцо при наличии трещин или деформации. Монтаж производите в обратной последовательности, затягивая крепеж с моментом 3-5 Н∙м. После подключения АКБ выполните адаптацию РХХ через диагностический сканер или процедуру самообучения ЭБУ.

Критические ошибки при очистке:

Механическое воздействие на иглу – приводит к деформации конуса
Попадание чистящего состава в электрическую часть РХХ
Использование грубых материалов (металлические щетки, наждачная бумага)
Оставление избытка жидкости в каналах перед установкой

Восстановление подвижности штока регулятора после чистки

После механической очистки штока РХХ от нагара и грязи подвижность может не восстановиться из-за остатков засохших отложений или деформации направляющей втулки. Необходимо проверить ход штока вручную: плавно выдвинуть и втянуть его пальцами, оценивая равномерность движения и наличие заеданий. Если сопротивление сохраняется, повторите обработку очистителем карбюратора с последующей продувкой сжатым воздухом.

При сильном заклинивании поможет замачивание узла на 20-30 минут в бензине или уайт-спирите. После процедуры активируйте шток 5-7 раз до упора для распределения смазки. Использование моторного масла или WD-40 на завершающем этапе снизит трение, но излишки состава необходимо удалить салфеткой во избежание налипания пыли.

Проверка функциональности

Перед установкой регулятора убедитесь в корректной работе:

Подключите разъём к РХХ при включенном зажигании
Попросите помощника запустить двигатель
Контролируйте плавное выдвижение/втягивание штока

Критические ошибки:

Прерывистое движение – неполное удаление отложений
Самопроизвольное смещение штока – износ червячной передачи
Отсутствие реакции – повреждение обмотки двигателя

Симптом после чистки	Решение
Шток перемещается с усилием	Повторная обработка очистителем + ручная разработка
Лёгкий люфт по оси	Замена втулки (при наличии ремкомплекта)
Скрип/хруст при движении	Дефект шестерёнчатого механизма – требуется замена РХХ

После монтажа выполните адаптацию регулятора через диагностический сканер или путём сброса ошибок ЭБУ. Прогрейте двигатель до рабочей температуры и проверьте стабильность холостых оборотов в течение 10-15 минут. Колебания более ±50 об/мин указывают на остаточные проблемы с подвижностью штока.

Замена уплотнительного кольца при установке РХХ

Перед монтажом регулятора холостого хода критически важно проверить состояние уплотнительного кольца. Поврежденное, потерявшее эластичность или деформированное кольцо неизбежно вызовет подсос неучтенного воздуха во впускной тракт. Это нарушит стабильность оборотов холостого хода и приведет к появлению ошибок в ЭБУ двигателя.

Старое кольцо аккуратно демонтируется с посадочного места регулятора или канала дроссельного узла. Остатки грязи и нагара тщательно удаляются ветошью без применения агрессивных растворителей, способных повредить пластиковые элементы. Поверхности очищаются до чистого металла для обеспечения идеального прилегания нового уплотнителя.

Процесс установки нового уплотнителя

Новое кольцо должно строго соответствовать оригиналу по размеру и материалу (обычно используется термостойкая резина). Перед установкой его необходимо смазать тонким слоем моторного масла или специальной силиконовой смазкой. Это облегчит монтаж и предотвратит перекосы или закусывание.

Равномерно уложите кольцо в предназначенный паз на корпусе РХХ или во впускном канале.
Убедитесь, что кольцо полностью село по всей окружности без выступов или перегибов.
Аккуратно вставьте регулятор холостого хода, прилагая усилие строго по оси. Перекосы недопустимы.
Затяните крепежные болты/винты РХХ предписанным моментом (обычно 8-10 Н·м) крестообразной последовательностью для равномерного прижима.

После установки запустите двигатель и проверьте работу на холостом ходу. Отсутствие подсоса воздуха подтверждается стабильными оборотами и отсутствием шипящего звука в зоне монтажа РХХ. Рекомендуется выполнить адаптацию регулятора через диагностическое оборудование.

Калибровка нового РХХ после установки: почему это важно

Электронный блок управления (ЭБУ) двигателя "обучается" положению штока регулятора холостого хода во время работы. Установка нового РХХ без калибровки приводит к несоответствию между фактическим положением штока и данными, хранящимися в памяти ЭБУ. Это вызывает ошибки в расчетах подачи воздуха, необходимого для поддержания стабильных оборотов.

Отсутствие калибровки проявляется характерными симптомами: плавающие или завышенные обороты на холостом ходу, самопроизвольная остановка двигателя при сбросе газа или переключении на нейтраль, трудности с запуском мотора. Эти проблемы возникают потому, что ЭБУ, опираясь на устаревшие данные, неправильно управляет штоком нового регулятора.

Процедура калибровки и ее необходимость

Калибровка нового РХХ – это процесс принудительного "обнуления" и переобучения ЭБУ под конкретный экземпляр датчика. Она позволяет:

Синхронизировать базовое положение штока с точкой отсчета в памяти контроллера.
Определить рабочий диапазон хода штока для точного дозирования воздуха в обход дроссельной заслонки.
Устранить несоответствие между электрическим сопротивлением обмоток старого и нового регулятора.

Автопроизводители прямо указывают в сервисной документации обязательность проведения калибровки после замены РХХ. Для большинства автомобилей процедура выполняется одним из способов:

Адаптация через диагностический сканер: Специальные команды в ПО сканера инициируют процесс самообучения ЭБУ.
Самостоятельное обучение ЭБУ: Цикл включения/выключения зажигания с определенными паузами и манипуляциями с педалью акселератора (алгоритм зависит от модели авто).
Сброс адаптаций ЭБУ: Удаление старых значений холостого хода, после чего контроллер начинает обучение "с нуля" при последующих запусках.

Игнорирование калибровки сводит на нет преимущества установки нового регулятора и может привести к повторному появлению проблем холостого хода, ложным ошибкам в ЭБУ и повышенному износу компонентов двигателя из-за нестабильной работы.

Адаптация РХХ через диагностическое оборудование

Адаптация регулятора холостого хода (РХХ) с помощью диагностического сканера – обязательная процедура после замены компонента, чистки дроссельного узла или сброса ошибок ЭБУ. Она позволяет электронному блоку управления "запомнить" правильное положение штока РХХ для стабилизации оборотов холостого хода при различных температурных режимах и нагрузках.

Процесс выполняется через OBD-II разъем автомобиля с использованием специализированного ПО (Launch X-431, Delphi DS150E, Autocom и др.). Без этой калибровки возможны неконтролируемые скачки оборотов, глохнущий двигатель или повышенная вибрация даже при исправном регуляторе.

Порядок выполнения адаптации

Подготовка: Прогрев двигателя до 80–95°C, отключение всех потребителей энергии (кондиционер, фары, аудиосистема).
Подключение сканера к диагностическому разъёму, запуск программы и выбор раздела "ЭБУ двигателя".
Переход в меню "Адаптации" или "Сервисные функции", выбор пункта "Обучение РХХ" или "Калибровка холостого хода".
Следование инструкциям на экране сканера (часто требуется выжать педаль сцепления/тормоза или временно отключить дополнительные системы).
Фиксация прогресса в реальном времени: ЭБУ автоматически регулирует положение штока, определяя оптимальные параметры.
Проверка результата: после сообщения "Адаптация успешна" запустите двигатель для контроля стабильности ХХ (750±50 об/мин).

Типичные ошибки при адаптации	Причины	Решение
"Ошибка выполнения"	Непрогретый ДВС, низкое напряжение АКБ	Повторный прогрев, зарядка аккумулятора
"Условия не выполнены"	Активные ошибки ЭБУ, подсос воздуха	Диагностика кодов неисправностей, проверка герметичности впуска
"Прервана пользователем"	Отключение сканера до завершения цикла	Повторить процедуру без прерываний

Критично: При повторных сбоях адаптации проверьте механическую целостность РХХ, загрязнение дроссельной заслонки и корректность работы датчика положения дросселя (TPS). Невыполнение калибровки может маскировать неисправность смежных систем.

Прогрев двигателя для автоматической адаптации холостого хода

Процедура прогрева критически важна для корректной адаптации регулятора холостого хода (РХХ) к текущим условиям эксплуатации. Электронный блок управления (ЭБУ) двигателя использует этот этап для сбора данных о температурных параметрах, вязкости топливно-воздушной смеси и текущем состоянии дроссельного узла.

Датчики температуры охлаждающей жидкости и впускного коллектора передают информацию в ЭБУ, который сравнивает фактические показатели с калибровочными таблицами, хранящимися в памяти. Это позволяет скорректировать положение штока РХХ, обеспечивая стабильные обороты при изменении нагрузки (включение фар, кондиционера) после выхода на рабочую температуру.

Требования к процедуре прогрева

Для успешной самоадаптации системы необходимо соблюдение следующих условий:

Прогрев на неподвижном автомобиле до температуры охлаждающей жидкости 85-95°C
Отсутствие активного воздействия на педаль акселератора
Выключенные потребители энергии (климат-контроль, обогревы)
Исправность датчиков температуры и цепи РХХ

Типичные признаки успешной адаптации:

Плавное снижение оборотов по мере прогрева без рывков
Стабилизация холостого хода на отметке 700-850 об/мин
Отсутствие самопроизвольных изменений оборотов после выхода на рабочую температуру

Влияние нарушений процедуры:

Ошибка	Последствие для РХХ
Прерванный прогрев	Неверные калибровочные поправки
Включенные нагрузки	Смещение базовых параметров адаптации
Низкая температура	Повышенные обороты и плавание

Особенности РХХ в карбюраторных и инжекторных системах

Регулятор холостого хода (РХХ) в карбюраторных двигателях представляет собой механическое устройство, управляемое вручную или термоприводом. Его основная задача – приоткрывать дроссельную заслонку на фиксированный угол для подачи воздуха в обход основного канала. Это обеспечивает базовую стабилизацию оборотов при прогреве или изменении нагрузки (включение фар, печки). Точность регулировки низкая, часто требует ручной коррекции винтом качества/количества смеси.

В инжекторных системах РХХ – это электронно-управляемый исполнительный механизм (шаговый двигатель или соленоид). Блок управления двигателем (ЭБУ) динамически изменяет его положение, основываясь на данных датчиков (оборотов, температуры, нагрузки). Это обеспечивает точное поддержание заданных оборотов холостого хода в любых условиях, компенсацию нагрузок и плавный прогрев без участия водителя.

Ключевые отличия

Принцип действия: Механический (карбюратор) vs. Электронный с обратной связью (инжектор).
Управление: Ручное/термостатическое (карбюратор) vs. Автоматическое ЭБУ (инжектор).
Точность регулировки: Низкая, ступенчатая (карбюратор) vs. Высокая, плавная (инжектор).
Функционал: Базовая стабилизация (карбюратор) vs. Адаптация под нагрузку, прогрев, диагностика (инжектор).
Конструкция: Винт/термоклапан (карбюратор) vs. Шаговый двигатель/клапан с ШИМ (инжектор).

Параметр	Карбюраторная система	Инжекторная система
Тип РХХ	Механический винт или термоклапан	Электронный шаговый двигатель или клапан с ШИМ
Управляющий сигнал	Температура охлаждающей жидкости (термоклапан) или ручная настройка	Электрический импульс от ЭБУ на основе данных датчиков
Компенсация нагрузки	Ограниченная или отсутствует	Автоматическая (генератор, кондиционер и т.д.)
Диагностика неисправностей	Визуальный осмотр, ручная проверка	Самодиагностика ЭБУ, ошибки (например, P0505-P0509)

Переход на электронное управление в инжекторах позволил существенно повысить стабильность холостого хода, снизить расход топлива и токсичность выхлопа. В карбюраторных системах РХХ остается простым, но менее эффективным компромиссным решением.

Отличие датчика холостого хода от регулятора холостого хода

Датчик холостого хода (ДХХ) и регулятор холостого хода (РХХ) – принципиально разные компоненты системы управления двигателем, хотя оба влияют на работу мотора на холостых оборотах. Их функции и конструкция не взаимозаменяемы, что часто вызывает путаницу у автовладельцев.

Датчик холостого хода является исключительно измерительным устройством. Он фиксирует текущие обороты коленчатого вала и передает эти данные в электронный блок управления (ЭКУ) в виде электрических сигналов. РХХ же – исполнительный механизм, который физически регулирует подачу воздуха в обход дроссельной заслонки, следуя командам ЭКУ.

Ключевые различия

Основные отличия можно систематизировать по следующим критериям:

Критерий	Датчик холостого хода (ДХХ)	Регулятор холостого хода (РХХ)
Функция	Измерение оборотов коленвала	Корректировка сечения воздушного канала
Принцип работы	Считывание магнитных импульсов с зубчатого венца	Перемещение конусной иглы шаговым двигателем
Тип устройства	Пассивный сенсор (индуктивный/датчик Холла)	Электромеханический привод
Влияние на холостой ход	Не регулирует, только информирует ЭКУ	Непосредственно изменяет объем воздуха
Последствия неисправности	Невозможность контроля оборотов, остановка двигателя	Плавание оборотов, глохнущий мотор, вибрации

Важное замечание: в современных автомобилях термин "датчик холостого хода" технически некорректен – обороты измеряются датчиком положения коленчатого вала (ДПКВ). Понятие "РХХ" сохраняется как штатное название исполнительного клапана.

Частые причины преждевременного выхода из строя РХХ

Регулятор холостого хода подвержен воздействию множества факторов, ведущих к его ускоренной поломке. Понимание этих причин помогает предотвратить повторные отказы и продлить ресурс узла.

Эксплуатация в загрязненных условиях и нарушения обслуживания – ключевые катализаторы неисправностей. Рассмотрим типичные ситуации, провоцирующие сбои в работе устройства.

Основные факторы поломок

Загрязнение механических компонентов:

Нагар и пыль на штоке или направляющих
Скопление масляных отложений в посадочном канале
Картерные газы с высоким содержанием сажи

Электрические проблемы:

Окисление контактов в разъеме питания
Обрыв проводки или короткое замыкание
Некорректное напряжение от ЭБУ

Механический износ:

Истирание червячной передачи привода
Люфт штока из-за выработки втулок
Деформация пружины позиционирования

Эксплуатационные нарушения:

Использование некачественного топлива	Образование смолистых отложений
Нерегулярная замена воздушного фильтра	Попадание абразивных частиц в узел
Частый запуск "на холодную"	Повышенные нагрузки на привод

Ошибки при замене:

Установка контрафактного регулятора
Невыполнение калибровки после монтажа
Механическое повреждение при монтаже

Влияние некачественного топлива на ресурс регулятора холостого хода

Некачественное топливо содержит повышенные концентрации серы, смол, парафинов и механических примесей. При сгорании такие компоненты образуют обильные отложения лакового типа, которые активно оседают на подвижных элементах регулятора холостого хода. Конусная игла и шток устройства теряют подвижность из-за закоксовывания направляющих каналов.

Содержащиеся в низкосортном топливе агрессивные химические соединения провоцируют коррозию контактов обмотки статора и рабочих поверхностей штока. Это нарушает точность позиционирования иглы и приводит к электрохимической деградации материалов. Особенно критично воздействие на уплотнительные кольца, которые теряют эластичность и герметичность под влиянием активных присадок.

Ключевые механизмы воздействия

Загрязнение канала подачи воздуха – смолистые отложения сужают проходное сечение
Залипание штока – коксование препятствует возвратно-поступательному ходу
Коррозия конусной иглы – изменение геометрии нарушает герметичность

Компонент топлива	Тип повреждения РХХ	Последствия
Сернистые соединения	Коррозия штока	Заедание механизма
Тяжелые фракции	Коксование направляющих	Потеря точности регулировки
Абразивные частицы	Истирание уплотнений	Разгерметизация канала

Особенно опасны несанкционированные присадки, вызывающие электрохимическую коррозию обмотки двигателя РХХ. Это приводит к межвитковому замыканию и полной потере управляемости клапаном. Регулярное использование некондиционного топлива сокращает ресурс регулятора в 2-3 раза относительно паспортных показателей.

Как продлить срок службы регулятора холостого хода

Регулятор холостого хода (РХХ) чувствителен к загрязнениям и механическим воздействиям. Его преждевременный выход из строя часто связан с нарушением условий эксплуатации и отсутствием профилактики.

Соблюдение простых правил существенно увеличивает ресурс детали. Основное внимание уделите чистоте топливной системы и контролю состояния смежных компонентов.

Ключевые меры профилактики

Регулярная очистка дроссельного узла - удаляйте углеродистые отложения каждые 30 000 км специальным аэрозолем
Своевременная замена воздушного фильтра - предотвращает попадание абразивных частиц в канал РХХ
Использование качественного топлива - низкосортное горючее образует лаковые отложения на штоке регулятора
Избегайте гидроударов - не преодолевайте глубокие лужи: попадание воды вызывает коррозию контактов
Контроль состояния ДПДЗ - неисправный датчик положения дроссельной заслонки увеличивает нагрузку на РХХ

При техническом обслуживании соблюдайте регламент:

Компонент	Периодичность контроля	Действие
Клеммы РХХ	Каждое ТО	Проверка плотности соединения
Прокладка регулятора	30 000 км	Диагностика герметичности
Ходовой шток	При очистке дросселя	Механическая проверка плавности хода

Важно: после замены РХХ или чистки дроссельной заслонки выполняйте процедуру адаптации холостого хода через диагностическое оборудование. Прогревайте двигатель перед поездкой в холодное время года - резкие температурные перепады сокращают ресурс конусной иглы.

Выбор нового РХХ: оригинал или аналог

Основная дилемма при замене регулятора холостого хода – приобрести дорогостоящий оригинальный компонент от производителя автомобиля или более доступный аналог от сторонних компаний. Оригинальные детали гарантируют полное соответствие техническим параметрам и длительный срок службы, но их цена может превышать стоимость аналогов в 2-3 раза. Аналоги предлагают экономию, однако их качество варьируется от приемлемого до откровенно низкого, что напрямую влияет на надежность и долговечность.

Критически важно учитывать совместимость выбранного РХХ с конкретной моделью двигателя и электронным блоком управления. Несоответствие электрических характеристик (сопротивления, шага штока) или конструктивных особенностей (посадочных размеров, разъема) приводит к некорректной работе системы холостого хода, ошибкам ЭБУ и повторным поломкам. Проверка каталожных номеров и консультация со специалистами перед покупкой обязательны.

Ключевые факторы для сравнения

Принятие решения требует анализа нескольких аспектов:

Бюджет: Оригинал существенно дороже. Аналоги экономят средства, но требуют тщательного подбора производителя.
Качество и ресурс: Оригинальные РХХ обычно имеют стабильное качество материалов и сборки, рассчитаны на большой пробег. Качество аналогов непредсказуемо: некоторые служат годами, другие выходят из строя через несколько месяцев.
Гарантии и доступность: Оригинал поставляется с официальной гарантией дилера, но может быть дефицитен. Аналоги широко доступны, гарантия зависит от продавца и часто короче.

Риски выбора аналога: Вероятность приобретения контрафакта, использование менее долговечных материалов (пластик вместо металла в штоке/шестернях), нестабильность электрических параметров, несоответствие геометрии корпуса.

Рекомендации по выбору:

Для новых или премиальных автомобилей, а также сложных систем управления двигателем предпочтителен оригинал.
При ограниченном бюджете выбирайте аналоги только от проверенных брендов (например, Bosch, VDO, ERA, Febi Bilstein).
Избегайте безымянных дешевых изделий неизвестного происхождения.
Убедитесь в точном соответствии каталожного номера и визуальном сходстве (разъем, длина штока, метки).

Критерий	Оригинал	Качественный аналог	Дешевый аналог
Цена	Высокая	Средняя	Низкая
Ресурс	Максимальный	Достаточный	Непредсказуемый (часто низкий)
Совместимость	100%	Высокая (у проверенных брендов)	Риск несоответствия
Гарантия	Официальная (длительная)	Зависит от продавца/бренда	Часто отсутствует

Окончательный выбор зависит от приоритетов владельца: максимальная надежность и соответствие спецификациям оправдывают цену оригинала, а осознанный выбор проверенного аналога может стать разумным компромиссом для автомобилей среднего возраста.

Список источников

При подготовке материалов о регуляторе холостого хода использовались специализированные технические ресурсы и профильная литература по автомобильным системам управления двигателем. Основное внимание уделялось принципам работы, типовым неисправностям и методам диагностики компонента.

Ниже приведен перечень авторитетных источников, содержащих детальную информацию об устройстве, функциях и обслуживании РХХ в современных транспортных средствах. Все материалы доступны в печатном или цифровом формате.

Роговцев В.Л. "Устройство и эксплуатация автотранспортных средств"
Соснин Д.А. "Электронные системы управления бензиновых двигателей"
Журнал "Автоэлектроника" №4, 2021: "Диагностика исполнительных механизмов системы холостого хода"
Технический бюллетень Bosch "Системы управления двигателем: Руководство по ремонту"
Учебное пособие НАМИ "Современные методы диагностики ДВС"
Официальные сервисные мануалы Volkswagen AG, группа моделей PQ35
Синельников А.Ф. "Электрическое оборудование автомобилей: Практикум"
