Регулятор клапанов - нужная вещь для гаража

Статья обновлена: 18.08.2025

Точная регулировка клапанов двигателя - критически важная процедура для его долговечности, стабильной работы и топливной экономичности.

Без специализированного инструмента выполнить эту операцию правильно и быстро практически невозможно. Штангенциркуль или набор щупов не обеспечивают необходимой точности и удобства.

Надежное приспособление для регулировки клапанов превращает сложную задачу в простой и предсказуемый процесс. Это ключевой элемент профессионального обслуживания двигателя своими руками.

Грамотно подобранный инструмент гарантирует соблюдение строгих заводских допусков зазоров, что напрямую влияет на ресурс мотора и его характеристики.

Почему ручная регулировка клапанов продлевает жизнь двигателя

Правильные тепловые зазоры клапанов обеспечивают герметичность камеры сгорания в момент такта сжатия и рабочего хода. Это предотвращает прорыв раскалённых газов через неплотности, которые прожигают кромки клапанов и седла. Точная регулировка гарантирует полное закрытие клапана при рабочей температуре двигателя, исключая перегрев его тарелки и фацета седла.

Некорректные зазоры вызывают ударные нагрузки на ГРМ: увеличенный зазор создаёт стук и разрушает коромысла, толкатели или кулачки распредвала, а уменьшенный – не даёт клапану полностью закрыться, снижая компрессию и провоцировая детонацию. Систематическое нарушение фаз газораспределения ускоряет износ направляющих втулок, стержней клапанов и постелей распредвала из-за вибраций и перекосов.

Ключевые факторы влияния на ресурс

Ручная настройка с помощью щупа и регулировочных шайб или винтов позволяет добиться точности до 0.01 мм, что критично для:

Стабильной компрессии – исключает потерю мощности и масложор через износ маслосъёмных колпачков.
Равномерного охлаждения клапанов – прилегание тарелки к седлу обеспечивает отвод 70% тепла.
Снижения ударных нагрузок – защита гидрокомпенсаторов (при их отсутствии) и распредвала.

Преимущества перед автоматическими системами:

Параметр	Ручная регулировка	Гидрокомпенсаторы
Точность	Выше (не зависит от давления масла)	Снижается при износе или засорении
Ресурс узлов ГРМ	Дольше на 20-30%	Риск заклинивания компенсаторов
Стабильность работы	Не изменяется между ТО	Требует идеального состояния масляной системы

Регулярная проверка зазоров каждые 15-30 тыс. км компенсирует естественную усадку клапанных сёдел и износ контактных пар. Это особенно важно для двигателей с алюминиевыми ГБЦ, где коэффициент теплового расширения выше, а также после капремонта или замены компонентов ГРМ. Пренебрежение процедурой ведёт к лавинообразному износу: от прогара клапана до разрушения поршневой группы из-за детонации.

Правильный выбор типа регулировочного инструмента: щуп, рейка или индикатор

Щупы – наиболее доступный и простой в применении вариант для измерения тепловых зазоров клапанов. Комплект стальных пластин разной толщины позволяет быстро проверить просвет между коромыслом и стержнем клапана на большинстве двигателей с верхним расположением распредвала. Главное преимущество – минимальная стоимость и компактность, но точность зависит от аккуратности мастера и чистоты поверхностей.

Реечные измерители (шаблоны) используют при регулировке винтовых пар на старых моторах или дизелях. Закрепленная на стойке гребенка с калиброванными зубцами упрощает выставление идентичного зазора на всех клапанах за счет одновременной фиксации под шпильки. Они надежнее щупов при работе с изношенными кулачками распредвала, однако требуют точной подгонки под конкретную модель ГРМ и занимают больше места.

Критерии выбора инструмента

Щуп: Оптимален для регулярных проверок на современных бензиновых двигателях с нормальным износом. Требует навыка для корректного замера "натяга" пластины.
Реечный шаблон: Незаменим для моторов с индивидуальными регулировочными болтами (ВАЗ классика, некоторые дизели). Гарантирует одинаковый зазор на всех клапанах при правильной установке.
Индикатор часового типа: Применяется для точной регулировки гидрокомпенсаторов или определения микронных зазоров на спортивных двигателях. Требует жесткого крепления и аккуратного снятия показаний.

Для сложных случаев рекомендуют комбинировать методы: например, предварительную грубую настройку рейкой уточняют индикатором. При работе со щупом избегайте перекоса пластины – это ведет к погрешности до 0.05 мм. Всегда очищайте соприкасающиеся поверхности от нагара перед замером.

Тип	Точность	Сложность	Применимость
Щуп	±0.02 мм	Низкая	Рядовые бензиновые ДВС
Рейка	±0.01 мм	Средняя	Моторы с болтовой регулировкой
Индикатор	±0.005 мм	Высокая	Гидрокомпенсаторы, тюнинг

Итоговый выбор определяют конструкция ГРМ и требуемая детализация работ. Для большинства гаражных задач достаточно качественного щупа, но при частой работе с разными двигателями комплект из рейки и индикатора страхует от ошибок.

Техника точного замера теплового зазора щупом

Проверка выполняется на холодном двигателе в соответствии с техническими требованиями производителя. Поршень цилиндра выставляется в верхнюю мертвую точку такта сжатия, когда оба клапана закрыты. Положение распредвала контролируется по меткам на шкивах или маховике для исключения ошибки позиционирования.

Щуп вводится между тыльной стороной кулачка распредвала и регулировочной прокладкой (или толкателем/рокером). Допускается установка щупа между сухарем клапанной пружины и коромыслом на моделях с верхним расположением вала. Важно сохранять параллельность пластины щупа контактным поверхностям без перекосов.

Ключевые этапы замера

Подбор калибра: Возьмите щуп, соответствующий номинальному зазору (например, 0.20 мм). Начните с меньшего размера при неизвестном значении.
Проверка усилия: Щуп должен входить с ощутимым сопротивлением, но извлекаться без заеданий. Идеальное усилие – когда пластина перемещается пальцем с небольшим нажимом.
Верификация: Если номинальный щуп проходит свободно, проверьте больший размер. Если заклинивает – используйте меньший калибр. Точным считается зазор, при котором следующий по толщине щуп не входит.

Тип привода ГРМ	Точка контакта щупа	Особенность
Рокерные механизмы	Между регулировочным винтом и стержнем клапана	Контроль параллельности щупа оси клапана
Гидрокомпенсаторы	Не требуется (автоматическая регулировка)	Проверка только при диагностике неисправностей

Важно: При замере избегайте смещения деталей ключом или отверткой. Для фиксации элементов используйте динамометрические инструменты. Если зазор не соответствует норме, проведите регулировку согласно регламенту – заменой шайб, поворотом эксцентрика или подтяжкой винтов.

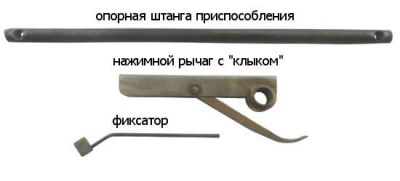

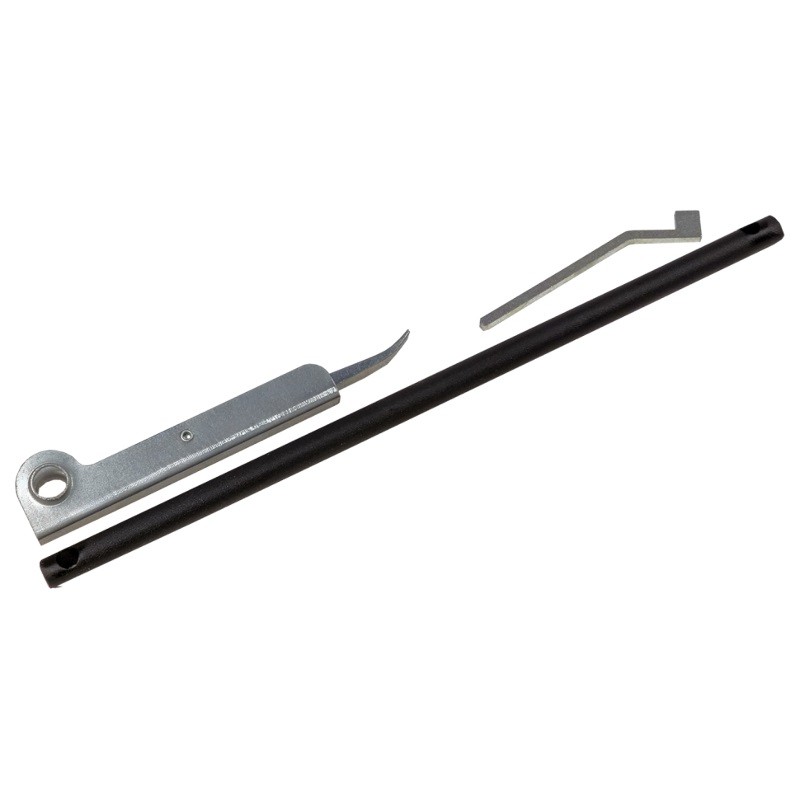

Алгоритм настройки клапанов приспособлением-рейкой шаг за шагом

Подготовьте двигатель: установите поршень цилиндра, с которым работаете, в верхнюю мертвую точку такта сжатия. Убедитесь, что метки на шкивах коленвала и распредвала совпадают со значками на блоке. Зафиксируйте положение коленчатого вала.

Проверьте текущие зазоры: вставьте щуп требуемой толщины (согласно спецификации авто) между кулачком распредвала и рокером клапана. Если щуп проходит с легким сопротивлением – регулировка не нужна. При отклонениях (слишком свободно/туго) ослабьте контргайку регулировочного болта.

Процедура регулировки

Установите рейку на шпильки корпусов подшипников распредвала над регулируемыми клапанами.
Плотно прижмите рейку к кулачкам распредвала, совместив её пазы с кулачками. Фиксируйте положение рейки гайками на шпильках.
Ослабьте контргайку регулировочного болта нужного клапана ключом на 13 мм.
Вращайте болт шестигранником (5-6 мм), добиваясь легкого сопротивления при движении щупа номинальной толщины.
Удерживая болт от проворота, затяните контргайку с моментом 14-16 Н·м. Перепроверьте зазор щупом.

Переместите рейку на следующий набор клапанов (согласно порядку регулировки для вашего двигателя). Повторите шаги 1-5 для всех клапанов. После завершения снимите приспособление, прокрутите коленвал на два оборота и выборочно перепроверьте несколько зазоров для контроля.

Этап	Ключевое действие	Инструмент
Фиксация рейки	Совмещение пазов с кулачками	Гайки шпилек
Корректировка зазора	Вращение регулировочного болта	Шестигранник + ключ на 13 мм
Фиксация	Затяжка контргайки	Динамометрический ключ

Важно: Работайте только на холодном двигателе (20-25°C). Используйте щупы без заусенцев. При затяжке контргайки следите, чтобы регулировочный болт не проворачивался – это сбивает настройку.

Типичные ошибки при работе с регулировочными инструментами

Неправильное использование инструментов для регулировки клапанов приводит к критическим последствиям: ускоренному износу распредвала, прогоранию седел, снижению компрессии и повышенному расходу топлива. Игнорирование технических требований конкретного двигателя провоцирует необратимые повреждения ГРМ.

Наиболее опасны ошибки при измерении зазоров и фиксации механизмов. Недостаточный опыт или спешка становятся причиной перерегулировки, что влечет заклинивание клапанов, деформацию толкателей и необходимость капитального ремонта.

Частые нарушения технологии

Неправильное позиционирование коленвала – регулировка без совмещения меток ВМТ приводит к измерениям на сжатых пружинах и ошибочным результатам
Игнорирование температуры двигателя – замеры на прогретом моторе при требовании "холодной" регулировки (или наоборот) вызывают отклонения до 0.05 мм
Приложение избыточного усилия – продавливание щупа с усилием искажает реальный зазор
Использование изношенных щупов – заусенцы и вмятины на измерительных пластинах дают ложные показания

Ошибка	Последствие
Регулировка под нагрузкой	Деформация коромысел, поломка регулировочных болтов
Затяжка контргайки с перетягом	Смещение выставленного зазора на 0.02-0.04 мм
Загрязнение зоны измерения	Попадание абразива между кулачком и толкателем

Отсутствие повторного контроля после регулировки каждого клапана – частая причина неравномерных зазоров в цилиндрах. Проверка всего комплекта после завершения работ обязательна.

Регулировка зазоров на V-образных двигателях: особенности подхода

Главная сложность при регулировке клапанов на V-образных моторах заключается в двухрядном расположении цилиндров под углом. Это требует последовательной работы с каждым рядом отдельно, что удваивает время операции по сравнению с рядными двигателями. Необходимо строго соблюдать последовательность цилиндров, указанную в мануале для конкретной модели, так как схемы ГРМ могут существенно различаться даже у одного производителя.

Особое внимание уделяется труднодоступности регулировочных узлов – часто приходится демонтировать элементы впуска, навесного оборудования или декоративные кожухи. Тепловой зазор проверяется исключительно на остывшем двигателе (20-25°C), при этом для каждого ряда выполняется отдельная установка ВМТ по меткам распредвала или коленвала. Использование специальных щупов с увеличенным ресурсом гибкости значительно упрощает замеры в стесненных условиях.

Ключевые отличия от рядных двигателей

Основные технологические нюансы включают:

Двойной объем работ – регулировка выполняется для двух ГБЦ последовательно
Специфичный порядок цилиндров – в V6/V8 применяется нелинейная последовательность (например 1-4-2-5-3-6)
Обязательная проверка индивидуальных допусков для впускных/выпускных клапанов

Типовой алгоритм действий:

Обесточивание системы зажигания
Демонтаж воздушного фильтра и кожухов
Поочередная установка каждого ряда в ВМТ
Контроль зазоров щупом с фиксацией значений
Корректировка через регулировочные болты или шайбы

Параметр	Рядный двигатель	V-образный двигатель
Время регулировки	1-1.5 часа	2.5-3.5 часа
Точки доступа	Прямой доступ	Требуется демонтаж элементов
Риск ошибки	Низкий	Высокий из-за сложной геометрии

Критически важным является применение динамометрического ключа при затяжке контргаек – перетяжка приводит к деформации толкателей. Для моторов с гидрокомпенсаторами проверка выполняется только при полностью стравленном давлении масла после длительного простоя. После завершения регулировки обоих рядов обязателен контрольный запуск с прослушиванием работы ГРМ на всех режимах.

Тип мотора	Типичный интервал	Ключевые особенности
Бензиновый с гидрокомпенсаторами	60 000 - 100 000 км	Автоматическая корректировка зазоров, регулировка требуется только при износе или неисправности
Бензиновый с механическими коромыслами	15 000 - 30 000 км	Ручная настройка щупом, критичен точный зазор
Дизель Common Rail	40 000 - 60 000 км	Высокие нагрузки на ГРМ, необходимость контроля тепловых зазоров
Газовый (пропан/метан)	20 000 - 25 000 км	Ускоренный износ седел клапанов из-за отсутствия смазки

Критерии подбора надежного комплекта для домашнего гаража

Правильный выбор инструмента напрямую влияет на точность регулировки, долговечность двигателя и безопасность работ. Неподходящий или низкокачественный комплект может привести к ошибкам в зазорах, повреждению клапанов или травмам.

Приобретая набор для гаража, следует оценивать несколько ключевых параметров, гарантирующих его эффективность и надежность в долгосрочной перспективе. Учет этих факторов избавит от необходимости повторной покупки и обеспечит комфорт при работе.

Ключевые характеристики для выбора

Совместимость с моделями авто: проверьте диапазон регулируемых клапанов (размеры толкателей/рокеров) и типы привода (OHV, OHC). Универсальные наборы предпочтительнее для гаражей с разными машинами.
Качество материалов: сталь инструмента должна иметь маркировку Cr-V (хром-ванадий) или S2 (ударопрочная). Избегайте силуминовых или неизвестных сплавов – они деформируются под нагрузкой.
Точность шкалы: погрешность измерительных щупов не должна превышать 0.01 мм. Оптимальны наборы с лазерной гравировкой показателей, устойчивой к истиранию.
Комплектация: базовый набор включает плоские щупы (0.05-1.0 мм), регулировочный ключ, фиксатор распредвала. Продвинутые версии дополняются нутромерами, магнитными держателями или микрометрическими головками.
Эргономика: рукояти инструментов должны иметь противоскользящее покрытие, а щупы – закругленные края для защиты рук и поверхностей ГБЦ.

Параметр	Оптимальное значение	Риски при нарушении
Толщина щупа	0.8-1.2 мм	Изгиб при замере, ложные показания
Длина щупа	≥ 100 мм	Сложность доступа к задним клапанам
Твердость стали	45-50 HRC	Ускоренный износ, царапины на кулачках

Дополнительные рекомендации: отдавайте предпочтение брендам с сертификатами ISO (Jonnesway, King Tony, Ombra). Проверяйте наличие гарантии (не менее 12 месяцев) – это страховка от производственного брака. Для редких моделей авто заранее уточняйте специфичные размеры регулировочных шайб.

Уход за инструментом: чистка, калибровка и хранение

После каждого использования очищайте щупы и регулировочные головки приспособления от масляных следов и загрязнений. Используйте безворсовую ткань, смоченную в уайт-спирите или специальном очистителе для металла. Особое внимание уделите подвижным механизмам и измерительным поверхностям – остатки нагара или абразивных частиц могут повредить прецизионные элементы.

Храните инструмент в закрытом кейсе или футляре, исключая контакт с другими металлическими предметами. Для предотвращения коррозии в условиях повышенной влажности разместите в контейнере силикагелевый осушитель. Избегайте длительного воздействия прямых солнечных лучей и перепадов температур.

Ключевые процедуры обслуживания

Калибровка щупов проводится каждые 6 месяцев или после механических воздействий (ударов, падений). Используйте эталонные меры толщины или микрометр:

Плотно зажмите щуп между эталонными плитами
Проверьте усилие вытягивания – оно должно соответствовать паспортным значениям
Отклонение более 0.01 мм требует замены пластины

Регулировка фиксаторов выполняется при появлении люфта в поворотных механизмах. Ослабьте контргайку, установите оптимальное усилие затяжки (проверяя плавность хода), затем зафиксируйте положение.

Элемент	Частота проверки	Критичный параметр
Шкала микрометра	Ежеквартально	Нулевое совпадение риски
Пружины зажимов	Ежегодно	Упругость (допуск ±5%)
Резьбовые соединения	Перед работой	Отсутствие задиров

При длительном хранении смажьте шарниры и винты консистентной смазкой на литиевой основе. Избегайте аэрозольных составов – они вытесняют заводскую смазку из подшипников.

Самодельные доработки заводских приспособлений для удобства работы

Многие заводские регуляторы клапанов, несмотря на функциональность, имеют конструктивные недостатки: короткие рукоятки, отсутствие шкал фиксации или неудобные системы крепления. Эти минусы особенно заметны при интенсивном использовании в условиях ограниченного пространства гаража, где каждая операция должна быть максимально эргономичной и точной.

Автолюбители часто модифицируют штатные инструменты для упрощения процедуры регулировки. Типичные улучшения включают изменение геометрии рычагов, добавление измерительных элементов и адаптацию под специфичные модели двигателей. Такие доработки не требуют сложного оборудования – достаточно базовых слесарных навыков и доступных материалов.

Примеры практичных модификаций

Тип доработки	Техника реализации	Эффект
Удлинение рычага	Приварка трубчатой насадки к рукоятке	Снижение усилия при затяжке контргайки
Цифровая индикация	Монтаж часового типа на опорную плиту	Визуальный контроль зазора без щупов
Магнитный адаптер	Вклейка неодимовых магнитов в упоры	Фиксация на клапанной группе без помощи рук
Быстросъёмные насадки	Изготовление переходников с пружинными фиксаторами	Моментная замена оснастки под разные типы стаканов

Отдельного внимания заслуживает доработка системы фиксации: замена штатных гаек на барашковые или установка трещоточного механизма ускоряет процесс в 2-3 раза. Для предотвращения потери мелких деталей к корпусу часто крепят гибкий трос с магнитным держателем – это исключает падение шайб и винтов в поддон двигателя.

При модернизации важно сохранить баланс инструмента и точность калибровки. Все самодельные элементы должны иметь минимальный люфт и выдерживать вибрации. Тестируйте доработанное приспособление сначала на снятой клапанной крышке, проверяя надёжность фиксации и соответствие шкал эталонным щупам.
