Реле для волговских поворотов - схема подключения и полезные советы

Статья обновлена: 18.08.2025

Классический двухрожковый сигнал от "Волги" остаётся популярным решением для модернизации акустики отечественных авто.

Прямое подключение мощных клаксонов к штатной проводке часто вызывает перегрузку контактов руля и выход из строя кнопки сигнала.

Использование реле в цепи гарантирует стабильную работу клаксонов через отдельный силовой кабель с защитой штатной электропроводки автомобиля.

В статье рассмотрены практические схемы подключения с реле для безопасной установки волговского сигнала.

Подготовка рабочего места: безопасность при монтаже

Перед началом работ с электрооборудованием автомобиля критически важно организовать чистое, хорошо освещенное и свободное от легковоспламеняющихся материалов пространство. Убедитесь в отсутствии влаги на поверхностях и подготовьте все необходимые инструменты заранее, чтобы минимизировать отвлекающие факторы во время монтажа.

Обязательно отсоедините отрицательную клемму (-) аккумуляторной батареи для полного обесточивания бортовой сети. Используйте изолирующий колпачок или резиновую накладку на снятую клемму, предотвратив случайное замыкание. Работайте только исправным инструментом с неповрежденной изоляцией рукоятей.

Ключевые требования безопасности

Защита глаз: Надевайте очки при сверлении или работе с проводами – возможны искры и металлическая стружка.
Пожарная безопасность: Держите огнетушитель типа ABC в зоне прямой досягаемости на случай возгорания проводки.
Стабилизация АКБ: Закрепите аккумулятор после отключения, исключив его падение или смещение.
Изоляция соединений: Все скрутки и клеммы после монтажа изолируйте термоусадкой или ПВХ-лентой.

При подключении через реле избегайте прокладки силовых проводов вблизи подвижных элементов рулевой колонки, тросов педалей или острых кромок кузова. Используйте пластиковые хомуты и гофротрубку для фиксации проводки, не допуская перетирания изоляции.

Этап	Риск	Мера защиты
Вскрытие монтажного блока	Короткое замыкание	Отключение АКБ + проверка индикатором отсутствия напряжения
Пайка проводов	Ожоги, возгорание	Термостойкий коврик, припой с низкой температурой плавления
Тестирование схемы	Скачки напряжения	Подключение предохранителя-«черепахи» (1А) в разрыв цепи

Перед подачей питания визуально перепроверьте правильность подключения реле согласно схеме, соответствие сечения проводов нагрузке и отсутствие замыканий на массу. Первое включение выполняйте кратковременным касанием провода – наблюдайте за реакцией цепи и нагревом элементов.

Снятие клеммы АКБ: первый обязательный шаг

Отключение аккумулятора – критически важное действие перед любыми манипуляциями с электросистемой автомобиля. При подключении волговского сигнала через реле существует высокий риск случайного короткого замыкания при контакте оголённых проводов с кузовом или другими токопроводящими элементами. Напряжение бортовой сети способно вызвать мощную искру, повреждение проводки или выход из строя электронных компонентов.

Всегда начинайте с отсоединения отрицательной клеммы («массы»), используя гаечный ключ соответствующего размера. Это разрывает электрическую цепь и нейтрализует потенциал между кузовом и силовыми кабелями. Положительную клемму снимать не обязательно – достаточно обесточивания через минусовой контакт. Убедитесь, что клемма надёжно зафиксирована в отведённом положении и не касается токоведущих частей.

Последствия игнорирования этого этапа:

Короткое замыкание при случайном касании плюсового провода к кузову
Перегорание предохранителей или жгута проводки
Выход из строя реле или звукового сигнала
Повреждение ЭБУ автомобиля
Возгорание изоляции проводов

После завершения работ клемму подключают в обратной последовательности: сначала положительный контакт, затем отрицательный. Данная мера предосторожности гарантирует безопасность как исполнителя, так и электрооборудования транспортного средства.

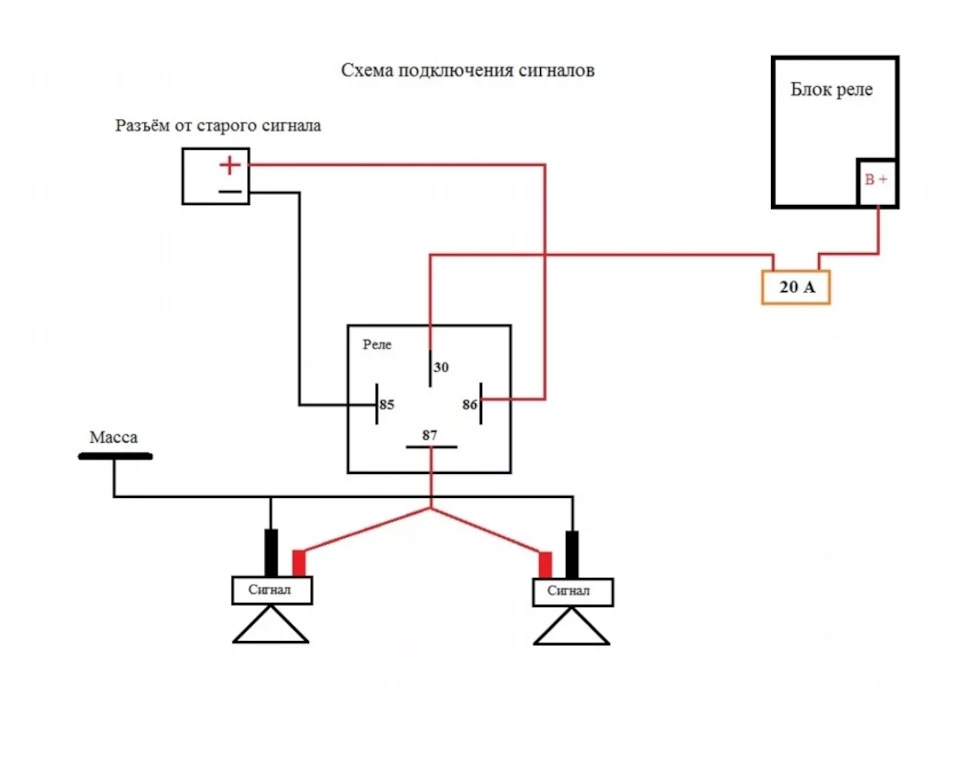

Распиновка контактов реле: схематическое пояснение

Реле служит ключевым элементом при подключении мощных потребителей в автоэлектрике, обеспечивая безопасное управление цепями через маломощные сигналы. Стандартное 5-контактное автомобильное реле имеет строгую нумерацию выводов, унифицированную для большинства моделей.

Маркировка наносится непосредственно на корпус реле или его колодку, что позволяет однозначно идентифицировать назначение каждого контакта. Правильное распознавание этих обозначений исключает ошибки при коммутации волговского сигнала.

Расшифровка контактов реле

Базовая распиновка 5-контактного реле с обозначениями по DIN 72552:

Контакт	Функция
85	Катушка (-): Подключение к массе или управляющему "минусу"
86	Катушка (+): Подача управляющего напряжения (от кнопки сигнала)
30	COM: Постоянный +12В от АКБ через предохранитель
87	NO (Normally Open): Силовой выход на нагрузку при срабатывании
87a	NC (Normally Closed): Размыкаемый контакт (в схеме сигнала обычно не используется)

Для подключения волговского сигнала критичны четыре вывода:

85 – к кузову (надежная точка массы)
86 – к штатному проводу управления сигналом
30 – к аккумулятору через предохранитель 15-20А
87 – к плюсовой клемме звукового сигнала

При подаче напряжения на катушку (контакты 85-86) происходит замыкание силовой цепи 30-87, передавая питание напрямую от АКБ к сигналу. Это снимает нагрузку со штатной проводки и кнопки руля.

Определение контактов питания оригинального сигнала на ВАЗ

Для безопасного подключения реле необходимо точно определить силовые контакты клаксона. На классических моделях ВАЗ ("Жигули", "Волга" ГАЗ-24/3102) сигнал обычно имеет два вывода: один для постоянного "+12В", второй – для управляющего "масса" от кнопки руля. Исключение составляют некоторые модификации с реле в штатной схеме.

Снимите декоративную решетку радиатора для доступа к сигналу. Отсоедините колодку питания, предварительно сняв клемму "-" с АКБ. На разъеме будут два контакта: толстый провод (часто красный или желтый) – постоянный "+" от предохранителя, тонкий провод (обычно черный или синий) – управляющий "-" от кнопки. Убедитесь в этом мультиметром.

Порядок проверки контактов

Включите мультиметр в режим вольтметра (DC 20V)
Черный щуп подключите к кузову авто (масса)
Красным щупом коснитесь каждого контакта на колодке при включенном зажигании
Контакт с постоянным +12В – искомый силовой плюс

Цвет провода	Назначение	Особенности
Красный/Желтый	Постоянный +12В	Толстое сечение (1.5-2.5 мм²)
Черный/Синий	Управляющая масса	Тонкое сечение (0.75-1.0 мм²)

Важно: на автомобилях ВАЗ-2108-2115 схема аналогична, но провода могут быть другого цвета. Всегда дублируйте замеры тестером! При замене штатного сигнала на более мощный (например, пневматический) обязательно используйте реле, подключенное к найденному силовому контакту.

Маркировка проводов реле: 30, 85, 86, 87, 87a

Понимание стандартной маркировки контактов автомобильного реле критично для корректного подключения волговского сигнала и предотвращения коротких замыканий. Каждый вывод имеет строго определенную функцию, игнорирование которой приводит к неработоспособности цепи или повреждению оборудования.

Цифровые обозначения на корпусе реле универсальны для большинства 4-х и 5-ти контактных моделей. Ниже приведена расшифровка назначения каждого провода с учетом особенностей подключения звукового сигнала ГАЗ.

Контакт	Назначение
30	Постоянный "+" от АКБ (через предохранитель). Питает силовую цепь сигнала.
85	Управляющая масса. Подключается к кузову автомобиля.
86	Управляющий "+". Принимает сигнал с кнопки/штатного провода сигнала.
87	Нормально разомкнутый контакт. Подает питание на сигнал при срабатывании реле.
87a	Нормально замкнутый контакт (только у 5-пиновых реле). Размыкается при активации, в цепи сигнала обычно не используется.

Подключение силового плюса (контакт 30) к аккумулятору

Контакт 30 реле требует прямого подключения к положительной клемме аккумулятора через отдельный силовой провод. Используйте медный многожильный провод сечением не менее 1.5-2.5 мм² для гарантированной передачи тока без просадок напряжения и перегрева. Обязательно установите в разрыв цепи колбовидный предохранитель номиналом 10-15 А на расстоянии 20-40 см от клеммы АКБ.

Зачистите концы провода минимум на 8 мм и обожмите клеммы пайкой или специальными гильзами для предотвращения окисления. На аккумуляторной клемме используйте болтовое соединение с дополнительной шайбой, исключая контакт с кузовом. Изолируйте все соединения термоусадкой, а сам провод фиксируейте пластиковыми хомутами вдали от подвижных частей и острых кромок.

Ключевые требования к подключению

Сечение провода: 1.5-2.5 мм² (медь)
Номинал предохранителя: 10-15 А (тип AGU или ATC)
Защита: Двойная изоляция + термоусадка
Фиксация: Хомуты через каждые 25-30 см

Коммутация массы реле через контакт 85 на кузов

При подключении реле для управления сигналом Волги контакт 85 катушки используется для коммутации минуса. В этом случае на контакт 86 подается постоянный +12В от АКБ через предохранитель, а 85 соединяется с кузовом через управляющий элемент (например, штатный переключатель поворотов). Замыкание цепи управления происходит при подаче массы на 85, что активирует реле.

Такой метод снижает нагрузку на штатную проводку, поскольку основной ток нагрузки идет через силовые контакты реле (30 и 87). Ключевое преимущество – исключение высоких токов через органы управления, что предотвращает перегрев контактов переключателя и продлевает их ресурс.

Критические нюансы подключения

Качество контакта с массой: точка соединения с кузовом должна быть зачищена до металла и защищена от коррозии (используйте токопроводящую смазку).
Сечение проводов: для цепи управления (85-86) достаточно 0.5-1 мм², но силовые линии (30-87) должны соответствовать току нагрузки (минимум 2.5 мм²).
Диодная защита: при управлении от электронных блоков параллельно катушке (между 85 и 86) установите диод обратной полярности для подавления ЭДС самоиндукции.

Проблема	Последствие	Решение
Слабый контакт массы	Нестабильное срабатывание реле, дребезг	Дублирование точек массы, усиление крепления
Коррозия в месте контакта	Потеря проводимости, нагрев	Регулярная обработка антикором, герметизация
Отсутствие диода	Выход из строя управляющей электроники	Установка диода 1N4007 катодом к +12В

Тестируйте цепь мультиметром: при активации управления между 85 и 86 должно быть ~12В, на 87 – напряжение с контакта 30.
Фиксируйте реле на сухих неподвижных поверхностях – вибрация разрушает пайку катушки.
Используйте только автомобильные провода с термостойкой изоляцией в зоне моторного щита.

Соединение контакта 86 с кнопкой сигнала

Контактом 86 реле обозначается управляющая цепь катушки, требующая подключения к источнику сигнала активации. В данном случае источником выступает штатная кнопка сигнала на руле автомобиля ГАЗ "Волга". Необходимо найти провод, идущий от кнопки к штатным сигналам – он будет размыкаться/замыкаться при нажатии.

Снимите изоляцию с управляющего провода кнопки и подключите его к контакту 86 реле. Второй управляющий контакт реле (85) соединяется с "массой" кузова через надежный болт или штатную точку заземления. Это создаст цепь: при нажатии кнопки ток через катушку реле замкнется на "массу", что приведет к срабатыванию силовых контактов.

Ключевые особенности подключения

Обязательные требования:

Используйте медные провода сечением не менее 0.75 мм²
Зачищайте контакты на 8-10 мм и обжимайте клеммы НШВИ
Изолируйте соединения термоусадкой или изолентой

Контрольные точки после монтажа:

Напряжение на контакте 86	≈12V при нажатой кнопке
Сопротивление между 85 и массой	< 0.5 Ом
Щелчок реле	Четкий при каждом нажатии

Правильная подача напряжения на реле от штатной цепи

Выбор точки подключения управляющего сигнала к реле критичен для надежности работы сигнала и сохранения штатной электропроводки автомобиля. Неправильный забор напряжения может привести к перегрузке цепи, некорректному срабатыванию реле или повреждению штатных элементов системы освещения.

Используйте для управления реле только цепь, идущую непосредственно к контактам кнопки сигнала на рулевой колонке или соответствующему выводу подрулевого переключателя. Эта цепь рассчитана на малый ток управления и не питает сам звуковой сигнал напрямую. Убедитесь, что подключение выполнено к проводу, который активируется только при нажатии на кнопку сигнала.

Ключевые аспекты подключения

Точки подключения и проверка:

Идеальная точка: Разъем подрулевого переключателя или клемма кнопки сигнала. Требуется электрическая схема конкретной модели ВАЗ.
Проверка мультиметром: Убедитесь, что выбранный провод имеет 0В при отпущенной кнопке и +12В (или напряжение АКБ) при нажатии. Используйте режим вольтметра постоянного тока.
Запрещенные точки: Не подключайтесь к проводам, идущим напрямую к катушкам реле или к самим сигналам в подкапотном пространстве. Эти цепи рассчитаны на большие токи.

Последствия ошибок:

Подключение к силовой цепи сигнала перегрузит контакты кнопки/переключателя, вызвав их подгорание или расплавление изоляции.
Использование цепей габаритов, стоп-сигналов или зажигания приведет к постоянному срабатыванию сигнала или его работе в непредусмотренных режимах.
Повреждение дорогостоящего подрулевого переключателя или блока управления.

Правильно	Неправильно
Провод от кнопки сигнала на руле (малый ток)	Провод к реле/сигналу в моторном отсеке (большой ток)
+12В ТОЛЬКО при нажатии кнопки	+12В при включении зажигания/габаритов
Без нагрузки на штатную кнопку	Перегрев и отказ штатной кнопки

Защита цепи управления: Всегда устанавливайте предохранитель номиналом 3-5А в разрыв провода управляющего сигнала перед катушкой реле. Это защитит штатную проводку автомобиля в случае КЗ в цепи управления реле.

Выбор оптимального места установки реле под капотом

Основная задача – обеспечить защиту реле от агрессивных факторов: влаги, грязи, вибрации и высоких температур. Плохо выбранная локация приведёт к окислению контактов, перегреву обмотки или механическому повреждению корпуса, что выведет сигнал из строя.

Учитывайте доступность точки для монтажа и дальнейшего обслуживания – реле должно крепиться без натяжения проводов, а его разъём обязан оставаться доступным для диагностики или замены. Продумайте трассировку кабелей: они не должны касаться подвижных деталей, острых кромок или нагретых элементов двигателя.

Критерий	Важность	Рекомендация
Защита от влаги	Высокая	Избегать зон возле радиатора, колёсных арок. Использовать резиновые кожухи
Температурный режим	Критичная	Не крепить к двигателю, выпускному коллектору или турбине. Допустимый нагрев корпуса – до +80°C
Виброустойчивость	Средняя	Жёсткое крепление к кузову, а не к подвижным узлам. Применение демпфирующих прокладок

Крепление реле: защита от вибрации и влаги

Надежное крепление реле в подкапотном пространстве Волги критически важно из-за сильной вибрации двигателя и рамной конструкции автомобиля. Вибрация способна расшатать даже прочно установленное реле, привести к обрыву контактов в разъемах или внутренним повреждениям самого реле, вызывая отказы сигнала.

Подкапотное пространство Волги также подвержено воздействию влаги, грязи, дорожных реагентов и перепадов температур. Попадание воды внутрь реле или на его контакты вызывает коррозию и окисление, что нарушает электрический контакт и приводит к нестабильной работе или полному выходу из строя цепи сигнала.

Практические рекомендации по установке

Выбор места и способа крепления:

Ищите "тихие" зоны: Старайтесь крепить реле к кузовным элементам (щитку передка, брызговику, стакану крыла), а не непосредственно к двигателю или коробке передач. Избегайте мест рядом с подвижными частями (амортизаторами, тягами).
Используйте штатные отверстия: По возможности крепите реле с помощью его штатного кронштейна или ушка через болт/винт к существующим резьбовым отверстиям в кузове. Это обеспечивает максимальную жесткость.
Двусторонний скотч + хомут: Если штатное крепление отсутствует, комбинация специального автомобильного двустороннего скотча (термостойкого, виброустойчивого) и пластикового кабельного хомута через монтажное отверстие реле – популярное и эффективное решение. Скотч гасит вибрации, хомут страхует.
Резиновые демпферы: При болтовом креплении используйте резиновые шайбы или втулки между реле/кронштейном и кузовом. Это дополнительно изолирует от вибраций.

Борьба с влагой:

Повышение точки установки: Крепите реле как можно выше в подкапотном пространстве, вдали от мест, куда напрямую брызгает вода с колес (задняя часть подкрылков, зона за фарами). Избегайте низин, где скапливается вода и грязь.
Защита корпуса: Если реле не герметичное, поместите его в специальный пластиковый бокс для реле или хотя бы в термоусадочную трубку большого диаметра, запаяв или загерметизировав концы.
Герметизация разъемов: Тщательно обработайте колодку проводов и разъем реле автомобильным герметиком для контактов (типа "Liqui Moly Electronic-Spray") или силиконовой смазкой (типа "Molykote 111"). Это предотвратит окисление контактов.
Ориентация разъема: По возможности закрепите реле так, чтобы разъем был направлен вниз – это минимизирует затекание воды внутрь даже при неидеальной герметизации.

Способ Крепления	Виброзащита	Влагозащита	Примечания
Болт через штатное ушко + резиновые шайбы	Отличная	Зависит от места	Надежно, требует подходящего отверстия в кузове
Двусторонний скотч + пластиковый хомут	Хорошая	Зависит от места	Универсально, просто, чистый кузов
Реле в герметичном боксе	Средняя (зависит от крепления бокса)	Отличная	Лучшая защита от воды и грязи
Только пластиковый хомут	Слабая	Слабая	Ненадежно! Только как временное решение

Ключевое правило: Комбинируйте методы! Надежное механическое крепление с демпфированием вибраций и защитой от влаги для разъемов – залог долгой и бесперебойной работы реле сигнала на вашей Волге.

Подсоединение нагрузки к контакту 87 реле

Нагрузка (электромагнитный клапан волговского сигнала) подключается напрямую к контакту 87 реле. Этот контакт замыкается с клеммой 30 при подаче напряжения на управляющую обмотку (пины 85 и 86). Сечение провода от реле к клапану должно соответствовать току потребления нагрузки – обычно 1-1.5 мм² для стандартных сигналов ГАЗ.

Обязательно устанавливайте предохранитель в разрыв цепи между источником питания (+12V) и контактом 30 реле. Номинал предохранителя подбирается на 10-15% выше максимального тока клапана (например, 10А для типовых волговских сигналов). Не допускайте подачи напряжения на контакт 87 без нагрузки – это может повредить реле.

Ключевые правила подключения

Полярность клапана: Корпус сигнала соединяется с массой авто, центральный вывод – к контакту 87 реле
Защита цепи: Предохранитель в цепи контакта 30 (ближе к АКБ)
Изоляция: Обязательная термоусадка на всех соединениях

Элемент цепи	Тип подключения	Рекомендуемое сечение провода
Контакт 87 → Клапан сигнала	Прямое (через клемму "папа")	1.5 мм²
Контакт 30 → Предохранитель	Неразрывное соединение	2.0 мм²

Проверьте отсутствие КЗ в цепи мультиметром перед включением: сопротивление между контактом 87 и массой должно соответствовать сопротивлению обмотки клапана (обычно 5-20 Ом). Фиксируйте реле в штатном месте кузова, исключая вибрацию и контакт с влагой.

Изоляция соединений термоусадочными трубками

Термоусадочные трубки обеспечивают герметичную и прочную изоляцию соединений проводов при установке реле для волговского сигнала. Их главное преимущество – полная защита от влаги, окисления и коротких замыканий, что критично в условиях вибрации и перепадов температур под капотом автомобиля.

Для надёжной изоляции выбирайте трубки с коэффициентом усадки не менее 2:1 и диаметром до усадки на 20-30% больше оголённого участка провода. Обязательно используйте термотрубки с клеевым слоем – при нагреве они создают водонепроницаемый барьер, предотвращающий коррозию контактов.

Правила монтажа

Наденьте трубку на провод до соединения клемм – после пайки или обжима это будет невозможно.
Сдвиньте термотрубку на место соединения, убедившись, что она перекрывает оголённые участки с запасом 10 мм с каждой стороны.
Нагревайте строительным феном или зажигалкой равномерно с середины к краям до полной усадки и появления клея по краям.

Ошибка	Последствие	Решение
Недостаточный нагрев	Воздушные полости, отслоение	Прогревать до выступления клея
Перегрев	Обугливание изоляции	Держать пламя/фен на расстоянии 5 см
Трубка без клеевого слоя	Проникновение влаги	Использовать только клеевые модели

После усадки проверьте: поверхность должна быть гладкой без пузырей, клей – равномерно выдавленным по кромкам. Убедитесь в отсутствии замятин и механических повреждений – такие участки станут очагами коррозии.

Использование качественных автомобильных клемм

Ненадежные клеммы создают точки повышенного сопротивления в цепи сигнала, вызывая падение напряжения и перегрев контактов. Это приводит к снижению громкости клаксона, периодическим отказам сигнала или полному выходу системы из строя, особенно при повышенной влажности и вибрациях.

Дешевые стальные клеммы быстро окисляются, теряют упругость и не обеспечивают стабильный контакт с реле и проводкой. Коррозия увеличивает сопротивление соединения, заставляя реле работать с перегрузкой, что сокращает срок его службы и создает риск возгорания из-за искрения.

Критерии выбора и монтажа

Материал: Только медь или латунь с оловянным/никелевым покрытием - они сохраняют проводимость и устойчивы к электрокоррозии.
Конструкция: Пружинные клеммы с зубцами обеспечивают максимальную площадь контакта и не разжимаются от вибрации.
Защита: Обязательное применение термоусадки с клеевым слоем или силиконовых колпачков для изоляции от влаги.

Проблема дешевых клемм	Последствие для сигнала
Окисление контактов	Прерывистый звук, задержка срабатывания
Слабая фиксация провода	Отказ сигнала на кочках
Перегрев соединения	Оплавление изоляции, короткое замыкание

Перед установкой обезжирьте контакты и нанесите токопроводящую смазку - это предотвратит окисление без увеличения сопротивления. Проверяйте затяжку клемм на реле ежегодно: под капотной вибрацией даже качественные соединения могут ослабнуть.

Проверка мультиметром отсутствия короткого замыкания

Перед подачей питания на собранную схему критически важно убедиться в отсутствии короткого замыкания в цепях. Невыполнение этой проверки может привести к перегоранию предохранителей, повреждению реле или выходу из строя элементов проводки автомобиля.

Для диагностики потребуется мультиметр в режиме измерения сопротивления (Ω) или прозвонки. Отключите АКБ автомобиля перед началом работ – это исключит ложные показания и защитит оборудование.

Последовательность действий

Переведите мультиметр в режим прозвонки (значок диода или зуммера) или на минимальный предел измерения сопротивления (200 Ом).
Снимите предохранитель, защищающий цепь питания сигнала, или отсоедините провод, идущий к реле от источника +12V (часто от АКБ через предохранитель).
Одним щупом мультиметра коснитесь отключенного провода питания +12V (или контакта реле, куда он подключается, например, контакт 30).
Вторым щупом мультиметра коснитесь массы автомобиля (чистый неокрашенный металл кузова или минусовая клемма АКБ).

Интерпретация результатов:

Мультиметр показывает "1" (OL - перегрузка), бесконечное сопротивление или нет звукового сигнала прозвонки: Короткого замыкания нет. Цепь разомкнута, что нормально для неподключенной нагрузки.
Мультиметр показывает нулевое или очень низкое сопротивление (близкое к 0 Ом) или издает непрерывный звуковой сигнал: В цепи присутствует короткое замыкание на массу.

Дополнительные точки проверки

Проверяемые точки	Нормальное состояние	Признак КЗ
Провод управления реле (контакт 85/86) на массу	Высокое сопротивление	Нулевое сопротивление
Провод к сигналу (контакт 87) на массу	Сопротивление звукового сигнала (обычно 2-10 Ом)	Нулевое сопротивление (без подключенного сигнала)

Важно: Если КЗ обнаружено, тщательно осмотрите все участки цепи – места соединений, изоляцию проводов, контакты реле и клеммы сигнала. Устраните причину замыкания (перетертая изоляция, зажатый провод, ошибочное соединение с кузовом) до повторной подачи напряжения.

Тестовое включение сигнала после подключения

Перед запуском двигателя убедитесь в надежности всех соединений: проверьте фиксацию клемм на реле, аккумуляторе и контактах сигнала. Удостоверьтесь, что провода не касаются подвижных элементов рулевого управления или горячих поверхностей двигателя.

Подключите аккумуляторную клемму, если она была снята. На данном этапе не заводите автомобиль – тестирование проводится при включенном зажигании или без него, в зависимости от выбранной схемы подключения реле.

Порядок проверки работоспособности

Шаг 1: Активация сигнала
Нажмите кнопку сигнала на руле. При корректном подключении должен раздаться характерный звук клаки реле – это подтверждает срабатывание управляющей цепи.

Шаг 2: Контроль напряжения
С помощью мультиметра выполните замеры:

Точка замера	Ожидаемое значение
Клемма 85 реле (масса)	0 В при нажатой кнопке
Клемма 86 реле (+12V)	12 В при включенном зажигании
Выход на сигнал (клемма 87)	12 В при срабатывании реле

Шаг 3: Диагностика неисправностей
При отсутствии звука:

Сигнал молчит, реле не щелкает – проверьте цепь управления (предохранитель, кнопку руля, проводку до реле)
Реле щелкает, но сигнал не работает – убедитесь в подаче +12V на клемму 30 реле и целостности провода до сигнала
Слабый или прерывистый звук – зачистите контакты массы сигнала и кузова

Диагностика тихих гудков: поиск проблем

Тихий или слабый звук сигнала после подключения через реле указывает на недостаточное прохождение тока через цепь. Это может быть вызвано как проблемами с самими сигналами, так и нарушениями в новой релейной схеме или питании.

Последовательная проверка цепи поможет точно определить участок с повышенным сопротивлением или падением напряжения. Начинайте диагностику от источника питания, двигаясь к исполнительным устройствам.

Пошаговая проверка цепи

Тест питания реле
- Замерьте мультиметром напряжение на контакте 30 реле при нажатии клаксона (должно быть ~12-14В)
- Проверьте напряжение на контакте 85 (управляющий «+» от кнопки)
- Убедитесь в надежности массы на контакте 86
Контроль выходного напряжения
- При срабатывании реле замерьте ток/напряжение на контакте 87, идущем к сигналам
- Сравните с напряжением на клемме «+» самих гудков
Диагностика контактов
- Осмотрите все соединения на окисление, коррозию или неплотную посадку
- Прозвоните провода от реле до сигналов на обрыв
- Проверьте качество «массы» гудков (омметром на кузов)
Проверка компонентов
- Замените реле на заведомо исправное
- Подайте «+» напрямую от АКБ на гудки, минуя реле (если звук громкий – проблема в цепи управления)
- Протестируйте сами сигналы подключением к другому источнику 12В

Симптом	Вероятная причина	Способ проверки
Гудки тихие при любом режиме	Слабое питание или плохая масса	Замер падения напряжения на участках цепи
Звук появляется с задержкой	Окисление контактов реле/клемм	Очистка контактов, замена реле
Громкость меняется произвольно	Нестабильный контакт в проводке	Вибротест соединений при работе

Устранение дребезжания реле при работе

Дребезг контактов реле проявляется характерным треском или вибрацией при включении сигнала, вызывая преждевременный износ коммутационных элементов и возможные сбои в работе цепи. Это явление возникает из-за нестабильного контакта в управляющей катушке или механических колебаний якоря при подаче напряжения.

Для эффективного устранения проблемы последовательно проверьте качество соединений, целостность проводов и соответствие напряжения на клеммах реле номинальным значениям. Убедитесь, что масса кузова надежно зафиксирована, а контакты реле не окислены.

Практические методы решения

Примените следующие способы для стабилизации работы реле:

Шунтирующий конденсатор: подключите клеммы электролитического конденсатора (25–50 В, 100–500 мкФ) параллельно катушке реле для сглаживания импульсов
Диодная защита: установите диод (1N4007) анодом к «массе», катодом к «+» катушки для подавления ЭДС самоиндукции
Замена реле: используйте реле с встроенной RC-цепью или твердотельные аналоги при частых повторениях проблемы

Параметры компонентов для типовых схем:

Компонент	Рекомендуемые характеристики	Схема подключения
Конденсатор	47 мкФ × 35 В	Параллельно катушке
Защитный диод	1N4001–1N4007	Катод к "+" катушки

После модификации цепи проверьте работу сигнала на разных режимах двигателя (холостой ход, повышенные обороты), чтобы исключить влияние колебаний напряжения бортовой сети. При отсутствии улучшений диагностируйте реле на предмет механического износа подвижных контактов.

Ошибки подключения выводов 87 и 87а

Перепутывание контактов 87 и 87а – наиболее частая ошибка при подключении волговского сигнала через реле. Контакт 87 является нормально разомкнутым (NO) и должен коммутировать питание на сигнал при срабатывании реле. Контакт 87а – нормально замкнутый (NC), размыкающий цепь при активации реле.

При подключении питания сигнала к выводу 87а вместо 87 возникает обратная работа цепи: сигнал непрерывно гудит без нажатия на кнопку, а при подаче напряжения на катушку реле – замолкает. Это происходит из-за постоянной подачи тока через нормально замкнутый контакт 87а в состоянии покоя реле.

Критические последствия ошибки

Разряд аккумулятора: непрерывная работа сигнала при выключенном зажигании.
Невозможность использования сигнала: гудок активируется только при отпущенной кнопке.
Перегрев реле и проводов: из-за постоянной нагрузки на контакт 87а.
Ложное срабатывание предохранителя: при длительной работе под нагрузкой.

Восстановление повреждённой изоляции проводки реле

Обнаруженные повреждения изоляции на проводах реле требуют немедленного устранения для предотвращения коротких замыканий и некорректной работы сигнала. Оголённые участки проводов вблизи металлических элементов кузова или других контактов создают серьёзный риск нарушения электроцепи и возгорания.

Перед восстановлением изоляции обесточьте цепь, отсоединив клемму "минус" от аккумулятора. Тщательно очистите повреждённый участок провода от грязи и окислов с помощью ветоши или специального очистителя электроразъёмов. Проверьте целостность токоведущей жилы – глубокие порезы или переломы могут потребовать полной замены отрезка кабеля.

Способы восстановления изоляции

Термоусадочная трубка: Наденьте трубку подходящего диаметра на провод, прогрейте строительным феном до полной усадки. Обеспечивает герметичность и механическую защиту.
Изолента ХБ: Наматывайте внахлёст (50% ширины), начиная на 2 см дальше повреждения. Минимум 3 слоя с натяжением. Не используйте ПВХ-ленту – она "течёт" при нагреве.
Жидкая изоляция: Нанесите 2-3 слоя электроизоляционного лака с промежуточной сушкой. Подходит для сложных изгибов, но менее устойчиво к истиранию.

После восстановления изоляции обязательно проверьте надёжность фиксации проводов – вибрация может перетереть отремонтированный участок о край релейной колодки или кузовные детали. Используйте пластиковые хомуты или гофротрубку для дополнительной защиты в зонах трения.

Дублирующий предохранитель: расчёт и установка

Основная цепь питания звукового сигнала защищена предохранителем, но при подключении через реле управляющая катушка остаётся незащищённой. Короткое замыкание в проводке управления реле может повредить коммутирующие элементы (рулевой переключатель или кнопку). Дублирующий предохранитель устанавливается в разрыв провода питания катушки реле для исключения этой ситуации.

Номинал предохранителя рассчитывается исходя из потребляемого тока катушкой реле. Типовые 4-контактные автомобильные реле потребляют 150-200 мА. Для надёжной защиты выбирают предохранитель с запасом по току: 250 мА или 500 мА. Применяются миниатюрные предохранители blade-типа (ATO, mini-ATO) с соответствующим номиналом.

Порядок установки

Определите потребление катушки реле мультиметром в режиме амперметра или по спецификации реле.
Выберите предохранитель с ближайшим большим стандартным номиналом от расчётного тока.
Врежьте держатель предохранителя в положительный провод, идущий от источника питания (через рулевой переключатель/кнопку) к контакту катушки реле (85 или 86).
Установите предохранитель в держатель.

Ток катушки реле	Рекомендуемый номинал
до 200 мА	250 мА
200-450 мА	500 мА

Размещайте держатель предохранителя в защищённом от влаги и вибрации месте. Регулярно проверяйте целостность дублирующего предохранителя при обслуживании автомобиля – его перегорание отключает управление реле и блокирует работу сигнала.

Особенности монтажа для классических моделей ВАЗ

В классических моделях ВАЗ (2101-2107) проводка сигнала изначально не предусматривает использование реле, что приводит к прохождению полного тока нагрузки через кнопку на рулевой колонке. Это вызывает постепенное обгорание контактов и отказ системы. Установка реле переносит основную нагрузку на силовую цепь, сохраняя штатную кнопку только для управления катушкой реле.

Конструктивные особенности "классики" требуют особого внимания к выбору точек подключения и защите проводки. Рулевая колонка имеет ограниченное пространство для прокладки дополнительных проводов, а штатные разъемы в моторном отсеке подвержены коррозии. Обязательно используйте термоусадку и гофру в зонах трения.

Ключевые нюансы установки

Питание реле: Берите "+" напрямую с клеммы аккумулятора через предохранитель 15А. Штатные цепи генератора или замка зажигания не рассчитаны на ток сигнала.
Управляющий провод: Для подключения катушки реле (контакт 85) используйте штатный провод от кнопки сигнала (обычно черный). Второй вывод катушки (86) – на массу кузова возле реле.
Размещение компонентов: Крепите реле на площадке возле аккумулятора или левого брызговика. Избегайте зон с высокой температурой (возле выпускного коллектора).
Прокладка проводов: Через рулевую колонку пропускайте только управляющий провод в дополнительной ПВХ-трубке. Силовые линии (+87 и -86) ведите отдельно по левому лонжерону.
Защита цепи: Установите плавкий предохранитель в 10-15 см от плюсовой клеммы АКБ. Обязательно зачистите точки подключения массы на кузове до металла.

Цвет провода (штатный)	Назначение	Подключение к реле
Черный (от кнопки)	Управляющий "+"	Контакт 85
Красный (к сигналу)	Штатное питание	Отсоединить и заизолировать
Черный (на сигнале)	Масса сигнала	Оставить подключенной к корпусу

Схема коммутации с двумя сигнальными гудками

Для реализации двухтонального звучания используется раздельное подключение гудков высокого (ВТ) и низкого тона (НТ) через управляющее реле. Клавиша сигнала на руле подаёт питание на катушку реле, а не напрямую на гудки, что снижает нагрузку на штатную проводку и предотвращает перегрев контактов подрулевого переключателя.

Силовые контакты реле коммутируют отдельные цепи питания для каждого гудка, подключённых к аккумулятору через предохранитель. Это обеспечивает стабильное напряжение и громкость звучания, особенно критичное при одновременном срабатывании обоих тонов.

Порядок подключения

Подготовка цепей питания:
- Провод сечением 1.5-2.5 мм² от "+" АКБ через предохранитель (15-20А) к контактам 30 и 87 реле.
- Минусовые клеммы гудков – на кузов (массу).
Коммутация реле:
- Контакт 86 реле – к штатному проводу клавиши сигнала.
- Контакт 85 – на массу.
Подключение гудков:
- Выход 87 реле – на "+" первого гудка (ВТ).
- Выход 87 (второй контакт) или параллельное соединение – на "+" второго гудка (НТ).

Контакты реле	Назначение
30, 87	Силовая цепь (питание гудков)
85, 86	Управление (катушка)

Интеграция допреле в заводскую проводку

При установке реле на "Волгу" критически важно минимизировать вмешательство в штатную проводку. Основная задача – подключить новое реле параллельно существующим цепям, используя заводские разъёмы или колодки без разрезания проводов. Это гарантирует сохранность оригинальной схемы и упрощает диагностику.

Для питания реле используйте предохранитель в монтажном блоке, соответствующий нагрузке сигнала. Силовые провода от аккумулятора прокладывайте через отдельный предохранитель (15-20А), избегая скруток – только пайка или клеммы с термоусадкой. Управляющий контакт реле подключайте к штатному проводу сигнала через изолированный отвод.

Ключевые этапы подключения

Выбор точек интеграции:

Управляющий сигнал: клемма "85" реле соединяется с проводом от кнопки сигнала за рулём (цвет по схеме авто)
Питание катушки: клемма "86" – на массу кузова болтом или заводной точкой
Нагрузка: клемма "87" – к плюсовому проводу клаксонов через предохранитель
Питание реле: клемма "30" – к АКБ через отдельный предохранитель в подкапотном блоке

Рекомендации по монтажу:

Используйте только медные провода сечением 1.5-2.5 мм²
Фиксируйте реле на площадке возле монтажного блока пластиковыми хомутами
Изолируйте соединения термоусадкой, избегайте изоленты
Проверьте отсутствие КЗ мультиметром перед подачей напряжения

Параметр	Штатная цепь	Цепь с реле
Ток через кнопку	8-12А	0.1-0.2А
Нагрузка на проводку	Высокая	Минимальная
Риск перегрева	Есть	Отсутствует

После монтажа проверьте работу сигнала при включённом зажигании и на заглушенном двигателе. Короткие нажатия не должны вызывать просадки напряжения – если фар

Оптимизация схемы при установке клаксона

Оптимизация схемы подключения клаксона через реле критически важна для стабильной работы сигнала и предотвращения перегрузки штатной проводки. Правильно реализованная схема исключает падение напряжения на управляющих контактах, обеспечивает мгновенное срабатывание и продлевает срок службы элементов. Основное внимание уделяется минимизации сопротивления в силовой цепи и грамотному распределению нагрузок.

Ключевыми аспектами являются выбор оптимального места установки реле, расчет сечения проводов и корректное подключение к источнику питания. Необходимо исключить паразитные токи утечки и обеспечить защиту цепи от короткого замыкания. Особое значение имеет организация надежного контакта "массы" для исключения окисления соединений.

Параметр	Оптимальное значение	Типичная ошибка
Дистанция реле-клаксон	≤ 40 см	Прокладка через весь моторный отсек
Коммутационный ток реле	≥ 30А	Использование слабых реле 10-15А
Изоляция соединений	Термоусадка + герметик	Обычная изолента

Типовые проблемы старых контактов руля ВАЗ

Основная слабость классической системы – контактная группа рулевой колонки, подверженная естественному износу и окислению. При повороте руля происходит механическое трение токопроводящих дорожек, что со временем приводит к их истиранию или появлению зазоров.

Негерметичный корпус группы пропускает пыль и влагу, вызывая коррозию контактов и увеличение переходного сопротивления. Это проявляется в нестабильной работе поворотников, подсветки приборов или звукового сигнала, особенно заметной при вращении руля.

Распространённые неисправности

Обрыв цепи сигнала – полное отсутствие реакции при нажатии кнопки из-за разрушения токопроводящих элементов.
Короткие замыкания – залипание контактов или повреждение изоляции проводов, приводящее к срабатыванию предохранителя.
Плавающий контакт – хаотичное включение/выключение сигнала при вибрации или повороте руля из-за окислов.

Симптом	Причина
Сигнал срабатывает только в определённом положении руля	Локальный износ дорожек контактной группы
Постоянно горят поворотники после активации	Залипание контактов подрулевого переключателя
Отказ сигнала при одновременном включении фар	Просадка напряжения на окисленных контактах

Диагностика требует проверки мультиметром: замер сопротивления между клеммами контактного разъёма при вращении руля и нажатии кнопки сигнала. Значения свыше 0.5 Ом указывают на критический износ.

Отсоединить разъём контактной группы под рулём
Прозвонить цепь сигнала (обычно жёлтый провод) на КЗ с массой
Замерить сопротивление контактов при повороте руля

Важно! Перед заменой группы убедитесь в целостности предохранителя F7 (20А) и исправности реле сигнала К3 в монтажном блоке.

Профилактическая обработка контактов смазкой

Нанесение специальной токопроводящей смазки на контакты реле и клеммы разъёмов – обязательный этап при установке волговского сигнала. Эта процедура создаёт защитный барьер между металлическими поверхностями, препятствуя прямому контакту с кислородом и агрессивными компонентами окружающей среды.

Используйте только специализированные составы, такие как токопроводящие пасты на основе графита, меди или серебра, либо пластичные смазки с антикоррозионными присадками. Обычные литиевые смазки или солидол не подходят – они могут ухудшить проводимость или со временем засохнуть.

Технология нанесения и важные нюансы

Тщательная очистка: Перед обработкой обязательно зачистите контакты реле и ответной части разъёма мелкой наждачной бумагой или специальным очистителем электронных контактов для удаления окислов и грязи.
Умеренное нанесение: Нанесите минимально необходимое количество смазки тонким равномерным слоем на обе соприкасающиеся поверхности контактных групп. Излишки смазки могут собирать пыль и мешать плотному соединению.
Контроль изоляции: Следите, чтобы смазка не попала на корпус реле, пластиковые фиксаторы разъёма или соседние контакты – это может вызвать утечку тока или нарушить работу цепи.
Периодичность обслуживания: При плановой диагностике электрооборудования (рекомендуется раз в 1-2 года) проверяйте состояние смазки на контактах сигнала. При высыхании, загрязнении или вымывании – очистите и нанесите свежий состав.

Правильная обработка значительно продлевает срок службы контактов, предотвращает появление "глюков" сигнала из-за окисления, снижает переходное сопротивление и обеспечивает стабильное срабатывание реле даже в условиях высокой влажности или перепадов температур.

Окончательная сборка и укладка проводов в гофру

После завершения всех электрических соединений проводов сигнала с реле и штатной проводкой автомобиля, переходите к финальному этапу сборки. Тщательно заизолируйте каждое место скрутки или пайки качественной изолентой или термоусадкой, уделяя особое внимание клеммам реле и контактам на клаксоне. Проверьте отсутствие оголенных участков провода и надежность крепления всех клемм.

Перед упаковкой в защитную гофру аккуратно соберите провода в единый жгут, избегая перекрещивания и натяжения. Используйте пластиковые стяжки или изоленту через каждые 10-15 см для фиксации пучка, сохраняя естественные изгибы трассы прокладки. Это предотвратит перетирание изоляции и облегчит монтаж в гофру.

Порядок укладки в защитную гофру

Подготовьте гофру: отмерьте отрезок на 15-20% длиннее трассы прокладки. Надрежьте продольно ребро жесткости для удобства заведения жгута.
Последовательно заправляйте провода: начиная от блока реле, продвигайтесь к клаксону, проталкивая жгут внутри гофры плавными движениями.
Избегайте перегибов: радиус поворота должен быть не менее 5 см. В местах изгибов используйте угловые пластиковые клипсы.
Закрепите трассу: фиксируйте гофру штатными креплениями кузова или пластиковыми хомутами через каждые 30 см:
- В подкапотном пространстве – вдали от подвижных элементов и нагревающихся деталей
- В районе радиатора – с зазором 3-5 см от металлических кромок
- У лонжеронов – параллельно заводским жгутам

Важно: оставьте небольшой провис (2-3 см) возле клаксона и реле для компенсации вибрации. После фиксации всей трассы проверьте работоспособность сигнала при повороте руля в крайние положения – гофра не должна натягиваться.

Список источников

При подготовке материала использовались проверенные технические данные и практический опыт автомобильных специалистов. Это гарантирует корректность схем подключения и безопасность рекомендаций для самостоятельного монтажа.

Информация сверялась с профильной литературой и актуальными инженерными решениями для классических моделей ВАЗ. Особое внимание уделено соответствию современных компонентов заводским требованиям.

Использованные материалы

Официальное руководство по ремонту ВАЗ 2101-2107 (раздел электрооборудования)
Справочник «Автомобильная электроника: практические схемы» под ред. И.П. Белова
Технические бюллетени АвтоВАЗа по модернизации сигнальных систем
Статьи из журнала «За рулём» (архивные выпуски 2015-2020 гг.)
Методические пособия по автомобильным реле и их применению
Инженерные отчёты о испытаниях релейных схем в условиях повышенной нагрузки
Форумные обсуждения с порталов «Drive2.ru» и «ВАЗ Клуб» (разделы по электрооборудованию)
