Реле поворота ВАЗ 2108 - подбор и монтаж

Статья обновлена: 18.08.2025

Исправные указатели поворота – критически важный элемент безопасности любого автомобиля, включая ВАЗ 2108.

Некорректная работа реле приводит к отказу световой сигнализации, создавая аварийные ситуации на дороге.

Подбор подходящего реле для "восьмерки" и его грамотная установка требуют учета специфики модели и электрической схемы.

Принцип работы реле-прерывателя указателей поворота

Реле-прерыватель генерирует импульсный ток для периодического включения/выключения ламп указателей поворота и аварийной сигнализации. При подаче напряжения через замок зажигания или кнопку "аварийки" реле замыкает цепь питания ламп, после чего автоматически размыкает её через заданный временной интервал.

В основе работы лежит электронная схема с генератором импульсов (на транзисторах или интегральной микросхеме), управляющая электромагнитным ключом. Периодическое срабатывание ключа создает эффект мигания ламп с частотой 60-120 циклов в минуту, визуально сигнализируя о маневре.

Конструктивные особенности электронных реле для ВАЗ 2108:

Использование термоустойчивых материалов корпуса
Встроенная защита от переполюсовки
Автоматическая корректировка частоты мигания при перегорании лампы
Стандартизированный разъем типа "папа" с пятью штырьками

Ключевые параметры работы:

Напряжение питания	12 В ± 15%
Ток коммутации	до 10 А
Частота мигания	90 ± 30 циклов/мин
Звуковой сигнал	щелчки при срабатывании

Расположение штатного реле поворота в салоне ВАЗ 2108

Штатное реле поворотов и аварийной сигнализации (РП-20Б) на ВАЗ 2108 размещается внутри салона автомобиля. Оно закреплено на монтажном блоке предохранителей, который находится в нижней части передней панели со стороны водителя.

Для доступа к реле необходимо открыть крышку блока предохранителей. Сам блок расположен слева от рулевой колонки, под декоративной накладкой приборной панели. Крепление реле осуществляется в стандартный разъем на пластиковой плате блока.

Порядок идентификации и демонтажа

Открутите два винта крепления крышки блока предохранителей отверткой
Снимите пластиковую крышку, потянув ее на себя
Найдите реле РП-20Б – оно выделяется габаритами (крупнее предохранителей) и маркировкой на корпусе
Идентифицируйте его по характерному щелчку при включении поворотников
Для демонтажа аккуратно потяните реле вертикально вверх из посадочного гнезда

Параметр	Значение
Тип реле	РП-20Б (21.3747)
Цвет корпуса	Черный с прозрачной верхней частью
Количество контактов	6 штырей
Расположение в блоке	Центральная или верхняя позиция (зависит от модификации)

При замене соблюдайте ориентацию контактов – на корпусе имеется ключ-выступ, соответствующий пазу в разъеме. Неправильная установка выведет реле из строя.

Типичные симптомы неисправности реле поворота

При выходе из строя реле поворота на ВАЗ 2108 возникают характерные неполадки в работе световой сигнализации. Первым признаком обычно становится нарушение стандартного режима мигания указателей поворота или полное отсутствие их реакции на включение.

Наиболее распространенные симптомы проявляются в специфическом поведении ламп и звуковых сигналов. Некоторые неисправности затрагивают только поворотники, другие одновременно влияют на аварийную сигнализацию.

Отсутствие мигания ламп – указатели поворота и аварийка горят постоянно без прерывания, либо не включаются совсем.
Ускоренное мигание – частота вспышек существенно превышает нормальную (более 120 раз в минуту), часто сопровождается треском.
Несимметричная работа – разные стороны автомобиля мигают с неодинаковой скоростью или интенсивностью.
Отсутствие звукового сопровождения – при включении поворотников не слышно характерных щелчков реле.
Частичная неработоспособность – аварийная сигнализация функционирует, тогда как поворотники отказывают, или наоборот.
Самопроизвольное отключение – указатели перестают работать через несколько секунд после активации, хотя ручка переключателя фиксирована.

Визуальная диагностика реле по внешнему состоянию

Перед установкой или заменой реле поворота на ВАЗ 2108 проведите тщательный внешний осмотр устройства. Это поможет выявить очевидные дефекты, способные влиять на работу световой сигнализации. Убедитесь в отсутствии видимых механических повреждений и признаков перегрева.

Используйте яркое освещение и увеличительное стекло для детального изучения корпуса и контактов. Обращайте внимание на состояние пластмассовых элементов, пайки и маркировки. Проверку выполняйте при выключенном зажигании во избежание короткого замыкания.

Ключевые элементы диагностики

Корпус реле:

Трещины или сколы – свидетельствуют о механических повреждениях
Оплавленные участки – признак перегрева из-за перегрузки
Деформация – может нарушать контакт внутри устройства

Контактные группы:

Окисление или коррозия металлических выводов
Потемнение или нагар на местах пайки
Непропаянные соединения или отслоение проводников

Электрические компоненты:

Элемент	Норма	Неисправность
Резисторы	Чистая поверхность	Почернение, вздутие
Конденсаторы	Ровный корпус	Вздутие, подтеки
Катушка	Равномерная намотка	Потемнение лака, расплав

Важные замечания: Наличие влаги внутри корпуса автоматически требует замены реле. При обнаружении хотя бы одного критического дефекта установка компонента недопустима – это может привести к выходу из строя всей системы указателей поворота.

Проверка работоспособности реле методом "на слух"

Характерный щелчок при включении поворотника – основной индикатор работы реле на ВАЗ 2108. Для диагностики поверните ключ зажигания в положение "запуск", активируйте левый или правый указатель поворота и внимательно прислушайтесь. Источник звука расположен за приборной панелью слева от рулевой колонки, в блоке предохранителей.

Исправное реле издает ритмичные щелчки с частотой 60-120 раз в минуту, синхронные с миганием лампочек поворотников. Отсутствие звука при включенном сигнале указывает на полный отказ реле или обрыв цепи питания. Нерегулярное щелканье (слишком частое/редкое) свидетельствует о неисправностях в электрической цепи.

Интерпретация звуковых сигналов

Типичные сценарии при проверке:

Ритмичные щелчки + работа поворотников – реле функционирует нормально
Щелчки с удвоенной частотой – перегорела одна лампа в цепи
Звук есть, но лампы не горят – неисправность в нагрузочной цепи (патроны, провода)
Полное отсутствие щелчков – проверьте предохранитель F2 (7.5А), контакты или замените реле

Примечание: в шумных условиях (двигатель работает, открыты окна) для точной диагностики может потребоваться помощь второго человека или временное снятие декоративной накладки блока предохранителей.

Тестирование электропроводки при проблемах с поворотниками

Отказ поворотников часто вызван нарушением целостности проводки или коррозией контактов. Последовательно проверьте цепь от источника питания до ламп, используя мультиметр в режиме прозвонки или измерения напряжения.

Начните с предохранителя F2 (7,5 А) в монтажном блоке салона: убедитесь в его исправности и наличии напряжения на обоих контактах держателя при включенном зажигании. Отсутствие питания указывает на обрыв до блока или неисправность выключателя зажигания.

Пошаговая проверка цепи

При исправном предохранителе и реле поворотов двигайтесь по схеме:

Контакт "Х" реле поворотов: При включенном поворотнике должно быть +12В. Отсутствие – обрыв провода от монтажного блока к реле.
Контакт "Р" реле: Напряжение при включенной аварийной сигнализации. Нет напряжения – проверьте кнопку "аварийки" и проводку к ней.
Выход "П" реле: Пульсирующее напряжение при работе поворотника. Если его нет – замените реле.

Дальнейшая диагностика:

Общий провод: Проверьте массу кузова в точках крепления колодок фар (часто окисляются подкрылки).
Подрулевой переключатель: Снимите кожух руля, проверьте мультиметром контакты разъема при активации поворотников.
Колодки фонарей: Осмотрите на предмет оплавления, замерьте напряжение на контактах при включенном поворотнике.

Узел	Параметр проверки	Норма
Лампа поворотника	Сопротивление нити	40-80 Ом (для 21W)
Провод "от реле к переключателю"	Целостность	0-1 Ом (сопротивление)
Контакт "массы" фонаря	Сопротивление относительно "-" АКБ	Менее 0.5 Ом

Особое внимание уделите участкам возле гофр жгутов (перетирание проводов) и колодкам под бамперами. При обнаружении обрыва замените поврежденный сегмент, используя термоусадку для изоляции.

Демонтаж старого реле: последовательность действий

Перед началом работ отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте тонкую плоскую отвертку и фонарик для удобства доступа к монтажному блоку.

На ВАЗ 2108 реле поворотов (РС950) расположено в центральном монтажном блоке предохранителей. Блок находится под панелью приборов со стороны водителя, над педальным узлом. Для доступа потребуется лечь на спину водительского кресла.

Пошаговая инструкция

Снимите защитную крышку монтажного блока, отжав фиксаторы по краям.
Найдите реле поворотов в правом верхнем углу блока (позиция К3 на схеме крышки).
Зафиксируйте пальцами корпус реле, чтобы предотвратить повреждение соседних элементов.
Плавно потяните реле строго вниз вдоль оси контактов без перекоса.
При затрудненном извлечении подденьте корпус отверткой за монтажное ушко.
Проверьте состояние контактных гнезд блока на предмет окисления или деформации.

Важно: не прикладывайте избыточное усилие при демонтаже – пластиковые крепления блока хрупкие. Если реле не поддается, аккуратно покачайте его из стороны в сторону, одновременно вытягивая вниз.

Сравнение механических и электронных типов реле поворота

Механические реле поворота, устанавливаемые на ВАЗ 2108 с завода, используют биметаллическую пластину и нагревательную спираль для прерывания цепи. При подаче тока пластина нагревается, изгибается и размыкает контакты, затем остывает и замыкает их снова – это создает характерный щелчок и мигание ламп. Такая конструкция чувствительна к нагрузке: при перегорании одной лампы частота мигания резко возрастает, сигнализируя о неисправности.

Электронные (полупроводниковые) реле заменяют механические компоненты микросхемой и транзисторами. Они генерируют импульсы стабильной частоты независимо от напряжения в сети или количества перегоревших ламп. Современные модели часто оснащены дополнительным функционалом: регулировкой частоты мигания, защитой от короткого замыкания и режимом "аварийки" без переключения штатного переключателя.

Ключевые отличия

Основные характеристики обоих типов:

Критерий	Механическое реле	Электронное реле
Принцип работы	Биметаллическая пластина + нагреватель	Микросхема с транзисторным ключом
Стабильность мигания	Зависит от исправности ламп и напряжения	Постоянная при любых условиях
Звуковой сигнал	Характерное громкое щелканье	Тихий писк или отсутствие звука
Диагностика ламп	Есть (учащенное мигание при перегорании)	Отсутствует в базовых версиях
Срок службы	~ 3-5 лет (износ контактов)	10+ лет (нет движущихся частей)

Особенности установки на ВАЗ 2108:

Совместимость разъемов: Большинство электронных реле имеют идентичную цоколевку (контактную схему) и устанавливаются в штатный блок предохранителей без доработок
Полярность: Электронные модели чувствительны к переполюсовке – при подключении обязательно соблюдать маркировку "+" и "-"
Дополнительные функции: Некоторые электронные реле требуют отдельного подключения провода аварийной сигнализации для активации режима "аварийки"

При переходе на электронный тип рекомендуется выбирать модели с током нагрузки не менее 10А, особенно при использовании светодиодных ламп с высоким пусковым током. Для исключения ошибок подключения перед заменой следует свериться со схемой распиновки конкретного реле.

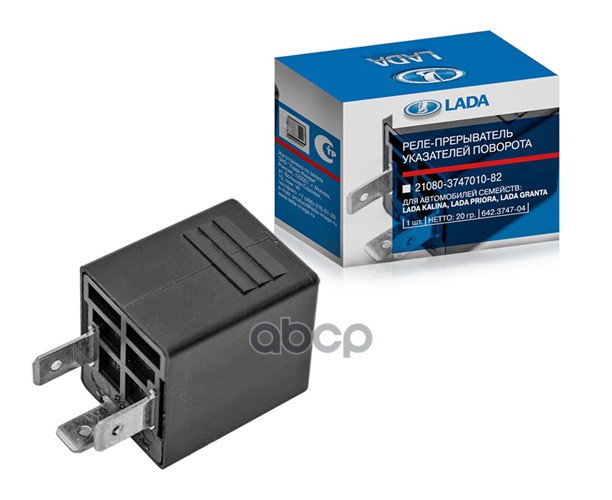

Критерии выбора оригинального реле по каталожным номерам

Определение заводского каталожного номера – ключевой этап при подборе реле поворотов для ВАЗ 2108. Оригинальные компоненты имеют уникальные идентификаторы, присвоенные производителем (АвтоВАЗ или сертифицированными поставщиками), гарантирующие полное соответствие электрическим параметрам и посадочным местам автомобиля.

Использование неоригинальных аналогов с несовпадающими характеристиками может привести к некорректной работе световой сигнализации: ускоренному миганию, отказу ламп, перегреву цепи или выходу из строя блока предохранителей. Точное совпадение каталожного номера исключает риски несовместимости.

Источники и расшифровка каталожных данных

Актуальные номера оригинальных реле поворотов для ВАЗ 2108:

Базовый вариант: 23.3747 (3-контактное, без "аварийки")
С функцией аварийной сигнализации: 231.3747 (4-контактное)

Перекрестные проверочные источники:

Маркировка на корпусе установленного реле (цифробуквенный код рядом с логотипом)
Официальные электронные каталоги АвтоВАЗ (например, в дилерских сервисах)
Руководство по эксплуатации транспортного средства (раздел "Электрооборудование")

Параметр	Оригинал	Риск неоригинала
Напряжение срабатывания	12В ±0.5В	Нестабильное мигание
Ток нагрузки	до 8.5А	Перегрев контактов
Габариты корпуса	32×32×25 мм	Проблемы с фиксацией в блоке

При визуальном осмотре упаковки обращайте внимание на голографические наклейки АвтоВАЗ, логотип производителя (например, ПО "Старт" или ОАО "Калугаприбор"), а также четкость нанесения номера. Контрафакт часто отличается размытой печатью и отсутствием защитных элементов.

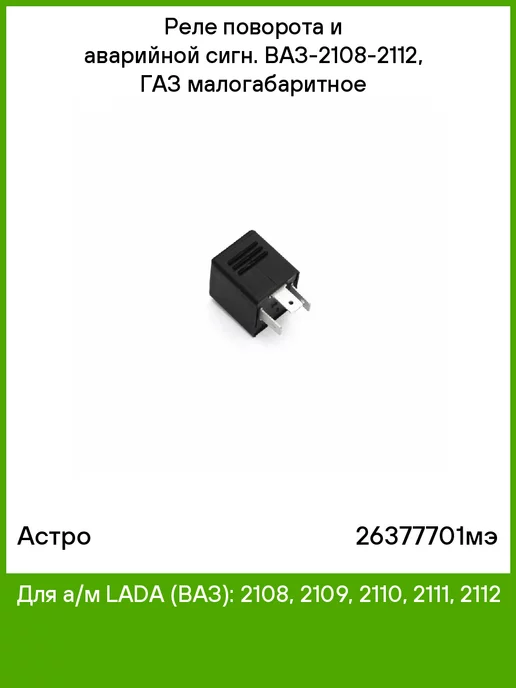

Особенности совместимости реле для ВАЗ 2108/2109/2110

Реле поворота для моделей ВАЗ 2108, 2109 и 2110 обладают высокой степенью взаимозаменяемости благодаря унифицированной конструкции электросистемы. Стандартные реле серии 49.3747 или 231.3747 подходят для всех трёх моделей без необходимости переделки разъёмов или схемы подключения. Это упрощает поиск замены и снижает затраты на обслуживание.

Ключевое отличие заключается в номинальной нагрузке: реле должно корректно работать с лампочками указателей поворота мощностью 21 Вт (передние/задние) и 5 Вт (боковые). Для автомобилей с прицепом рекомендуется использовать усиленные реле (например, 231.3747-10), поддерживающие дополнительную нагрузку 2х21 Вт, чтобы избежать сбоев в работе световой сигнализации.

Критерии выбора и модификации

Тип реле	Совместимость	Особенности
49.3747	2108/2109/2110 (базовые версии)	Стандартная нагрузка, 3 контакта
231.3747	2108/2109/2110 (все модификации)	Усиленный корпус, устойчив к вибрациям
231.3747-10	2110 с прицепом	Поддержка нагрузки до 84 Вт

При установке обязательно проверьте распиновку контактов на колодке:

Клемма «49» – управление с подрулевого переключателя
Клемма «49а» – выход на лампы повторителей
Клемма «31» – подключение к массе (минус)

Игнорирование соответствия номинальной мощности приведёт к быстрому выходу реле из строя или хаотичному миганию указателей. Для моделей после 2000 года выпуска предпочтительны реле с индексом «-11» в маркировке – они адаптированы под обновлённые блоки предохранителей.

Характеристики популярных аналогов: ProSport, Finwhale

Реле ProSport отличаются повышенной устойчивостью к вибрациям и температурным перепадам (-40°C до +85°C). Компоненты защищены герметичным корпусом из термостойкого пластика с уплотнительной резиновой прокладкой. Конструкция предусматривает универсальное крепление типа "язычок" для совместимости со штатным посадочным местом ВАЗ 2108.

Реле Finwhale выделяются электронной защитой от короткого замыкания и перегрузки, что предотвращает выход из строя при нештатных скачках напряжения. Влагозащищённое исполнение (класс IP67) обеспечивает стабильную работу в условиях высокой влажности. Контакты выполнены из биметаллического сплава для увеличения ресурса коммутации.

Сравнительные параметры

Параметр	ProSport	Finwhale
Рабочее напряжение	12V	12V
Максимальный ток нагрузки	10А	8А
Режим работы	4-6 ламп (21W)	4 лампы (21W)
Особенности монтажа	Прямая замена штатного реле	Требует проверки полярности
Гарантийный срок	2 года	1 год

Преимущества многофункциональных реле "3 в 1"

Многофункциональные реле "3 в 1" объединяют в едином блоке три системы: поворотов, аварийной сигнализации и контроля исправности ламп. Такая интеграция заменяет три отдельных реле штатной компоновки ВАЗ 2108, существенно упрощая конструкцию монтажного блока и снижая количество точек потенциальных неисправностей.

Компактность решения позволяет экономить пространство в подкапотном пространстве, а стандартизированный разъём гарантирует совместимость с заводской проводкой автомобиля. Универсальность модуля обеспечивает лёгкую замену без необходимости переделки электроцепи даже для начинающих автовладельцев.

Ключевые выгоды при установке

Повышенная надёжность: Герметичный корпус защищает электронные компоненты от влаги, окисления контактов и вибраций
Автоматическая диагностика: Встроенная функция проверки ламп мгновенно сигнализирует о перегорании светодиодом на корпусе реле
Стабильность работы: Микропроцессорное управление частотой мигания исключает зависимость от нагрузки (типа ламп – галоген/LED)
Защита от перегрузок: Интегрированные предохранители предотвращают повреждение блока при коротком замыкании

Параметр	Штатное реле	Модуль "3 в 1"
Срок службы	2-3 года	5+ лет
Совместимость со светодиодами	Требует доработки	Полная (без резисторов)
Количество соединений	9 точек	1 разъём

Эксплуатационным преимуществом является адаптивная работа аварийной сигнализации: при длительной активации система автоматически снижает частоту мигания для уменьшения нагрузки на проводку. Современные версии модулей поддерживают функцию "комфортный поворот" – довключение указателя поворота коротким касанием рычага (3-5 миганий).

Проверка контактов колодки перед установкой реле

Перед подключением нового реле поворота к колодке проводов необходимо тщательно осмотреть и проверить состояние контактов разъема. Отсутствие коррозии, следов оплавления или механических повреждений на металлических частях колодки критически важно для стабильной работы световой сигнализации.

Очистите контакты колодки от окислов и загрязнений с помощью мелкозернистой наждачной бумаги или специального контактного очистителя. Убедитесь, что все клеммы внутри разъема плотно обжимают штекеры реле – ослабленные контакты могут вызывать перебои в работе поворотников.

Порядок проверки электрических параметров

Для диагностики используйте мультиметр в режиме измерения напряжения:

Включите зажигание и аварийную сигнализацию
Проверьте напряжение на контакте №49 – должно соответствовать бортовой сети (12-14В)
Убедитесь в наличии "массы" на контакте №31 при включенных поворотниках

Номер контакта	Назначение	Нормальное значение
49	Питание от замка зажигания	12-14В
31	Земля (масса)	0В (короткое замыкание на кузов)
49a	Выход на лампы	Импульсы 12В при работе

Важно: при отсутствии напряжения на контакте 49 проверьте предохранитель F2 в монтажном блоке. Если отсутствует "масса" на контакте 31 – прозвоните цепь до кузова тестером. После устранения всех неполадок можно фиксировать реле в колодке до характерного щелчка.

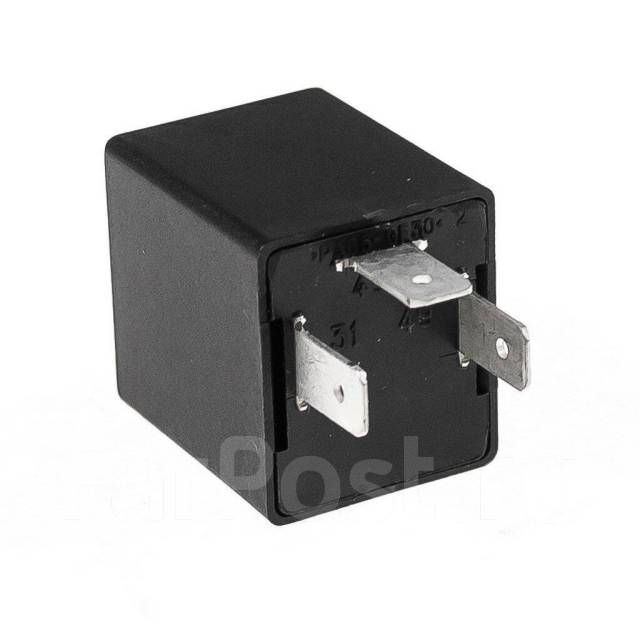

Подключение нового реле: схема распиновки

Реле поворотов ВАЗ 2108 имеет 5-контактную колодку с маркировкой на корпусе. Для корректной установки необходимо точно определить назначение каждого вывода согласно схеме производителя. Неправильное соединение приведет к неработоспособности световой сигнализации или короткому замыканию.

Перед подключением обесточьте бортовую сеть, отсоединив минусовую клемму аккумулятора. Очистите контакты колодки от окислов, проверьте целостность проводов и изоляции. Убедитесь, что реле соответствует оригинальным техническим параметрам (12В, нагрузка 21W x 2 + 3W).

Контакт реле	Назначение	Цвет провода ВАЗ 2108
49	Питание +12В (от замка зажигания)	Оранжевый с черной полосой
49а	Выход на переключатель поворотов	Синий с красной полосой
С	Вход от кнопки аварийки	Коричневый с красной полосой
31	Масса (кузов)	Черный
L	Контрольная лампа приборки	Коричневый с белой полосой

Установите реле в штатное место монтажного блока (позиция К3)
Подключите колодку в строгом соответствии с распиновкой:
- Провод 49 – питание через предохранитель F2 (8А)
- Провод 31 – надежно закрепите на кузове
Проверьте фиксацию разъема, отсутствие перегибов проводов
После подключения аккумулятора протестируйте:
- Работу поворотов в обоих направлениях
- Режим аварийной сигнализации
- Свечение контрольной лампы на панели

Важно: При использовании неоригинальных реле сверьтесь с инструкцией производителя – расположение контактов может отличаться. Частота мигания должна составлять 60-120 циклов/мин.

Особенности фиксации реле в монтажном блоке

Конструкция монтажного блока ВАЗ 2108 предусматривает установку реле поворота в строго определенный слот. Этот слот имеет характерную форму и расположение контактных гнезд, совместимую только с ножками оригинального реле или его качественных аналогов. Ориентация реле в посадочном месте строго фиксирована – перевернуть или установить его под углом физически невозможно из-за асимметричного расположения контактов и направляющих пазов на корпусе реле.

Фиксация реле в блоке осуществляется исключительно за счет плотного вхождения металлических ножек в пружинящие контактные гнезда. Дополнительных крепежных элементов (винтов, защелок, фиксаторов) в штатной конструкции не предусмотрено. Надежность удержания и электрического контакта целиком зависит от точного совпадения геометрии ножек реле и клемм монтажного блока, а также от отсутствия деформаций или коррозии на этих элементах.

Критичные моменты установки

Полярность и позиция: Установка возможна только в правильной ориентации (контакты реле промаркированы цифрами). Попытка силового монтажа "не той" стороной приведет к повреждению ножек или гнезд.
Чистота контактов: Окислы или грязь на ножках реле или в гнездах блока нарушают электрическое соединение и могут вызывать перегрев.
Усилие при монтаже: Для установки требуется умеренное равномерное нажатие на корпус реле до характерного щелчка/упора. Применение чрезмерной силы недопустимо.
Проверка посадки: После установки необходимо убедиться, что корпус реле сидит плотно, без перекоса и зазоров, все ножки полностью вошли в гнезда.

Проверка работы поворотников после установки

После завершения монтажа реле поворота на ВАЗ 2108 необходимо провести комплексную проверку всех режимов работы световой сигнализации. Убедитесь, что автомобиль стоит на ровной поверхности с включенным стояночным тормозом, а аккумуляторная батарея имеет достаточный заряд для стабильного функционирования электрооборудования.

Включите зажигание и последовательно активируйте левый и правый указатели поворота через штатный подрулевой переключатель. Наблюдайте за частотой мигания ламп, визуально контролируйте работу всех световых элементов: передних, задних и боковых повторителей. Отдельно протестируйте аварийную сигнализацию кнопкой "аварийки".

Критерии корректной работы

Синхронность мигания: все лампы одного борта должны зажигаться/гаснуть одновременно
Частота мигания: 60-120 циклов в минуту (1-2 Гц) без хаотичных изменений ритма
Звуковая индикация: отчетливые щелчки реле из-под панели приборов
Контрольные лампы: синхронное мигание пиктограмм на приборной панели с внешними фонарями

При обнаружении асимметричной работы (например, левый поворотник мигает быстрее правого) или постоянного горения ламп без мигания:

Проверьте соответствие мощности установленных ламп требованиям производителя реле
Исключите окисление контактов в соединительных колодках проводки
Убедитесь в отсутствии ошибок подключения проводов к реле
Протестируйте работоспособность "массы" кузова в точках крепления фонарей

Важно: при использовании светодиодных ламп вместо штатных обязательно устанавливайте специальное реле для LED, иначе возникнет гипермигание из-за недостаточной нагрузки. Финишным этапом проверки должен стать тест-драйв продолжительностью 10-15 минут для выявления возможных сбоев при вибрации.

Настройка частоты мигания электронного реле

В электронных реле поворота ВАЗ 2108 частота мигания определяется параметрами внутренней RC-цепи (резистор-конденсатор). Стандартная частота составляет 60-120 вспышек в минуту, что регламентировано ПДД. Отклонения от нормы возникают при неисправностях проводки, использовании светодиодных ламп без нагрузочных резисторов или заводском браке реле.

Для коррекции частоты требуется физическое вмешательство в схему реле. Современные электронные модели обычно не имеют встроенных регуляторов, поэтому настройка осуществляется заменой компонентов на плате. Перед работами обязательно отсоедините клемму "минус" аккумулятора.

Способы регулировки частоты

Вариант 1: Замена конденсатора

Увеличьте ёмкость конденсатора в RC-цепи для замедления мигания
Уменьшите ёмкость для ускорения вспышек
Типовые номиналы: 22-100 мкФ (напряжение 16-25V)

Вариант 2: Замена резистора

Найдите токоограничивающий резистор в цепи генератора
Для снижения частоты установите резистор с большим сопротивлением
Для увеличения частоты используйте резистор с меньшим сопротивлением
Диапазон номиналов: 150-510 Ом (мощность 0.5-1 Вт)

Цель регулировки	Действие с конденсатором	Действие с резистором
Уменьшение частоты	Увеличить ёмкость	Увеличить сопротивление
Увеличение частоты	Уменьшить ёмкость	Уменьшить сопротивление

Важно: При установке светодиодных ламп вместо штатных добавляйте балластные резисторы параллельно каждой лампе (6-8 Ом, 25-50 Вт), иначе реле будет работать в аварийном режиме с высокой частотой мигания.

После замены компонентов проверьте работу поворотников при включенном зажигании. Если частота не соответствует норме, подберите номиналы экспериментально. Герметизируйте плату после окончания работ.

Решение проблем с одной срабатывающей стороной

При неработоспособности поворотников только слева или справа первичная диагностика начинается с визуального осмотра ламп. Перегоревшие элементы заменяются на аналогичные по мощности (обычно 21W). Параллельно проверяется целостность контактов в патронах фар и задних фонарей – окисления или деформация пластин часто нарушают цепь.

Следующим этапом тестируется реле поворотов типа 495.3747. Временно установите заведомо исправное реле от рабочей стороны. Если неисправность сохраняется, проблема кроется не в реле, а в проводке или переключателе. Обязательно проверьте фиксацию реле в монтажном блоке – плохой контакт в гнезде вызывает прерывистую работу.

Пошаговая диагностика цепи

Проверка напряжения на реле: Снимите реле и измерьте мультиметром напряжение на контактах 30 (постоянный +12В) и 49 (управление от переключателя) при включенном зажигании.
Тест подрулевого переключателя: Снимите кожух рулевой колонки, отсоедините разъем переключателя. Прозвоните контакты, отвечающие за проблемную сторону (обычно провод синего цвета – правые поворотники, темно-голубого – левые).
Поиск обрыва/КЗ в проводке: Прозвоните цепь от реле до лампочек. Особое внимание уделите участкам:
- Зона входа жгута в крыло
- Разъемы за фарами
- Соединения под задними фонарями
Контроль массы: Убедитесь в надежности крепления черного провода (-) к кузову в районе фонарей и фар.

Типичная неисправность	Решение
Окисление контактов в монтажном блоке	Очистка контактных групп, подгиб клемм
Перелом проводов у основания стойки руля	Ремонт жгута с заменой поврежденных проводов
Зависание контактов реле	Замена реле на новое (рекомендуется импортный аналог)
Влага в заднем фонаре	Герметизация стыков, замена уплотнителя

Важно! При установке светодиодных ламп вместо штатных требуется замена реле на специальное (LED-совместимое), иначе возникнет гипермигание или отказ цепи. Для проверки целостности дорожек в монтажном блоке используйте тестовую лампу-пробник – мультиметр может не выявить слабый контакт под нагрузкой.

Нюансы подключения реле при установке светодиодных ламп

Основная сложность при замене штатных ламп накаливания на светодиодные в поворотниках ВАЗ 2108 заключается в разнице сопротивления нагрузок. Светодиоды потребляют значительно меньше тока (10-50 мА против 2,1 А у лампы WY21W), что воспринимается штатным реле поворотов как "обрыв цепи". Это приводит к некорректной работе: ускоренному миганию указателей или полному отказу системы.

Штатное электромеханическое реле поворотов (типа 495.3747) использует тепловой принцип работы – биметаллическая пластина нагревается током нагрузки, изгибается и размыкает цепь. Малый ток светодиодов не обеспечивает достаточного нагрева, нарушая цикл "нагрев-остывание". Для решения требуется замена реле на электронное, совместимое со светодиодами.

Ключевые аспекты подключения

Типы совместимых реле:

Универсальные LED-реле (например, DR-1 или GYR-1): Имеют фиксированную частоту мигания независимо от нагрузки.
Реле с нагрузочным резистором: Штатное реле сохраняется, но параллельно каждой светодиодной лампе подключается резистор (6-8 Ом, 25-50W), имитирующий ток лампы накаливания.

Схема подключения:

Вариант	Порядок действий	Особенности
Замена реле	Снять штатное реле (расположено в монтажном блоке под рулевой колонкой). Установить LED-аналог в тот же разъем (контакты совместимы по распиновке).	Проще монтаж, нет лишнего нагрева. Частота мигания строго фиксирована.
Установка резисторов	Подключить резистор параллельно "+" и "-" светодиодной лампы в каждом поворотнике. Надежно заизолировать соединения и закрепить резистор (сильно нагревается!).	Сохраняет штатное реле, но добавляет 4 резистора (передние+задние фонари). Риск перегрева в замкнутом пространстве.

Важные предостережения:

При использовании резисторов обязательно применяйте термостойкую изоляцию и размещайте их вдали от пластиковых деталей.
Убедитесь, что выбранное LED-реле рассчитано на 12V и имеет тип разъема, идентичный родному (чаще всего - "ножки" под разъем 494.3787).
Проверьте полярность светодиодных ламп при установке – некорректное подключение выведет их из строя.

Профилактика окисления контактов реле

Окисление контактов реле поворота ВАЗ 2108 приводит к нестабильной работе указателей, миганию ламп в такт дворникам или полному отказу системы. Основные причины – влага, температурные перепады и агрессивная среда в подкапотном пространстве.

Предотвратить проблему проще, чем устранять её последствия: окислы резко увеличивают переходное сопротивление, вызывая нагрев элементов, оплавление пластика и необходимость замены деталей. Регулярная профилактика сохраняет надёжность цепи десятилетиями.

Методы защиты контактных групп

Очистка и визуальный контроль: Каждые 15-20 тыс. км или при сезонном ТО извлекайте реле, осматривайте контакты на налёт зелёного/белого цвета. Зачищайте мелкой наждачной бумагой (№600-800) или специальным стирателем-очистителем электроцепей.

Нанесение контактной смазки: После очистки обработайте клеммы:

Термостойким силиконовым составом (например, Molykote 111) – создаёт влагоотталкивающую плёнку.
Графитовой смазкой – снижает искрение, но требует обновления каждые 2-3 года.
Специальным спреем-стабилизатором (Liqui Moly Electronic-Spray) – очищает и консервирует поверхность.

Физическая изоляция: Для реле в моторном отсеке (обычно крепится на левом брызговике):

Снимите фишку с реле.
Наденьте на контакты термоусадочные трубки длиной 15-20 мм.
Прогрейте трубки феном до плотной усадки.

Таблица средств для обработки:

Материал	Срок защиты	Особенности нанесения
Силиконовая смазка	5-7 лет	Тонкий слой кистью
Автомобильный вазелин	2-3 года	Не совместим с резиной
Медная смазка	8-10 лет	Только для металлических частей

Важно: Избегайте солидола и литола – они застывают на морозе, притягивают пыль. При мойке двигателя закрывайте блок реле полиэтиленом: прямые струи воды – главный враг контактов.

Правила подключения дополнительного сопротивления

При замене штатных ламп накаливания поворотников на светодиодные (LED) возникает проблема: реле-прерыватель, рассчитанное на работу с определенной нагрузкой (примерно 50-60 Вт на сторону), не распознает значительно меньший ток потребления светодиодов. Это приводит к аварийному режиму работы реле – очень быстрому миганию поворотников ("бешеный поворотник"). Для корректной работы необходимо подключить дополнительное сопротивление (баластный резистор), которое имитирует нагрузку отсутствующей лампы накаливания.

Дополнительное сопротивление подключается параллельно цепи светодиодных ламп каждого поворотника (левый передний+левый задний, правый передний+правый задний). Его задача – "обмануть" реле, заставив его "увидеть" нагрузку, близкую к штатной. Важно обеспечить надежное крепление резистора на кузове в месте с хорошим теплоотводом, так как в процессе работы он сильно нагревается.

Этапы подключения и ключевые моменты

Подключение дополнительного сопротивления к цепи поворотников ВАЗ 2108 выполняется по следующей схеме:

Определение места установки: Выберите место на кузове (обычно в подкапотном пространстве) вблизи блока реле или фар. Оно должно быть металлическим, чистым, сухим и удаленным от легковоспламеняющихся материалов, топливных магистралей и движущихся частей. Поверхность должна обеспечивать хороший теплоотвод.
Подготовка поверхности: Тщательно зачистите выбранное место на кузове до чистого металла для обеспечения надежного контакта и хорошего теплоотвода. Обезжирьте поверхность.
Крепление резистора: Закрепите резистор на подготовленное место с помощью штатного крепежного отверстия (обычно это "ухо" на корпусе резистора) и самореза по металлу. Убедитесь в плотном прилегании корпуса резистора к кузову. Качественный тепловой контакт с кузовом – критически важен!
Подключение проводов:
- На резисторе есть два провода (обычно черный и красный, но цвет может варьироваться - всегда сверяйтесь с инструкцией). Цвета не имеют полярности, так как это просто нагрузка.
- Подключите один провод резистора к плюсовому проводу, идущему к лампам поворотника на одной стороне автомобиля (например, к проводу питания левого переднего поворотника).
- Подключите второй провод резистора к надежной "массе" (кузову). Используйте существующее болтовое соединение на кузове или создайте новое на зачищенной поверхности рядом с резистором. Обязательно зачистите место контакта "массы" до металла!
Повторите для другой стороны: Для правой цепи поворотников установите и подключите второй, отдельный резистор по тому же алгоритму. Не пытайтесь использовать один резистор на две стороны!
Изоляция и фиксация: Надежно заизолируйте все места соединений проводов (лучше термоусадкой). Проложите провода так, чтобы они не имели натяжения, не терлись о подвижные части, острые кромки или горячие элементы двигателя. Закрепите провода пластиковыми хомутами.
Проверка: Включите зажигание и проверьте работу поворотников в обе стороны. Мигание должно быть штатной частоты (примерно 60-120 раз в минуту). Убедитесь, что резисторы надежно закреплены.

Основные правила и предупреждения:

Правило	Обоснование
Один резистор на сторону	Каждая цепь поворотников (левая и правая) требует собственного сопротивления для корректной работы реле.
Надежное крепление к кузову	Кузов выступает радиатором. Плохой контакт приведет к перегреву и выходу резистора из строя или возгоранию.
Качественный контакт "массы"	Плохая "масса" – основная причина некорректной работы цепи и перегрева резистора.
Защита проводов и соединений	Предотвращает замыкания на кузов, обрыв проводки и попадание влаги.
Удаленность от легковоспламеняющихся материалов	Резистор сильно нагревается в рабочем режиме.

ВАЖНО: Резистор в процессе работы нагревается до очень высоких температур! Это нормально, но именно поэтому критически важно обеспечить идеальный тепловой контакт с металлом кузова и исключить контакт с любыми горючими материалами (пластик, ткань, резина, топливные шланги). Некачественное крепление или плохая "масса" – прямая дорога к оплавлению изоляции, возгоранию и выходу из строя самого резистора или элементов проводки.

Диагностика ошибок после установки нештатного реле

После монтажа неоригинального реле поворота на ВАЗ 2108 часто возникают сбои в работе световой сигнализации. Основные симптомы включают отсутствие мигания указателей, хаотичное свечение ламп, повышенную частоту мигания или полное отключение аварийной сигнализации. Эти проблемы обычно вызваны несовместимостью параметров реле со штатной электросхемой автомобиля.

Первичная диагностика требует проверки соответствия контактов установленного реле заводской распиновке. Неправильное подключение проводов к колодке (особенно при несовпадении маркировки) приводит к коротким замыканиям и некорректной работе цепи. Обязательно сверьтесь со схемой конкретной модификации ВАЗ 2108 и убедитесь в отсутствии перепутанных проводов питания, нагрузки и массы.

Методы выявления неисправностей

Тестирование нагрузки: Включите поворотник и проверьте напряжение на выходе реле к лампам. Показатель ниже 12В свидетельствует о перегреве контактов или несоответствии мощности.
Контроль ламп: Замените все лампы в поворотниках на штатные (21W). Установка светодиодов без доработки схемы вызывает гипермигание из-за малой нагрузки.
Проверка цепей массы: Прозвоните тестером контакт массы кузова и цоколей фар. Окисление точек крепления нарушает работу даже исправного реле.

Ошибка	Вероятная причина	Способ проверки
Постоянное свечение ламп	Залипание контактов реле	Постучать по корпусу реле при включенном поворотнике
Отсутствие работы поворотников	Обрыв цепи питания	Замер напряжения на контакте "15" реле
Срабатывание предохранителя	Короткое замыкание	Прозвонка проводов от реле к лампам

Важно: При использовании электронных реле убедитесь в отсутствии конфликта с бортовой системой диагностики. Современные микропроцессорные модели могут требовать подключения через дополнительный резистор для корректного распознавания нагрузки. Если ошибки сохраняются после всех проверок, временно установите штатное реле для локализации проблемы.

Причины непрерывной работы аварийной сигнализации

Непрерывное включение аварийной сигнализации на ВАЗ 2108 чаще всего указывает на неисправность в цепи поворотников или самой кнопки "аварийки". Система использует общие реле и лампы, поэтому проблемы обычно связаны с нарушением контактов или короткими замыканиями.

При игнорировании неполадки возрастает риск разряда АКБ, перегрева проводки или выхода из строя реле указателей поворотов. Диагностику следует начинать с проверки наиболее вероятных точек отказа, перечисленных ниже.

Основные источники неисправности

Залипание кнопки аварийной сигнализации из-за загрязнения, механического износа или коррозии контактов.
Короткое замыкание в проводке: повреждение изоляции жгута проводов за панелью приборов или в районе рулевой колонки.
Некорректная работа реле поворотов (типа РС-950): внутреннее залипание контактов или нарушение целостности корпуса.
Окисление разъемов в монтажном блоке предохранителей (особенно гнезда реле К4 и контактов кнопки).
Повреждение изоляции проводов при установке дополнительного оборудования (сигнализации, магнитолы).

Схема диагностики

Этап	Действие	Проверяемый элемент
1	Извлечение реле поворотов	Остановка мигания при неисправном реле
2	Отсоединение разъема кнопки "аварийки"	Деактивация сигнализации при залипании кнопки
3	Визуальный осмотр проводов	Поиск перетертостей, оплавленной изоляции
4	Прозвонка цепи мультиметром	Обнаружение КЗ на массу между кнопкой и реле

Важно: При замене реле используйте только оригинальные комплектующие (артикул 2108-3747710 или аналог РС-950). Установка несовместимых деталей может вызвать повторное замыкание.

Обход неисправностей общего блока предохранителей

При выходе из строя общего блока предохранителей ВАЗ 2108 реле поворота перестаёт получать питание, что приводит к отказу световой сигнализации. Проблема чаще всего вызвана перегоранием дорожек платы или коррозией контактов в области предохранителя F2 (10А), отвечающего за повороты и аварийную сигнализацию. Экстренное восстановление функционала требует создания альтернативной цепи питания.

Временное решение заключается в подаче напряжения напрямую от аккумулятора к реле поворотов, минуя повреждённый блок. Для этого потребуется извлечь штатное реле К3 из монтажного блока (расположение: верхний ряд, третья позиция слева) и подготовить дополнительный провод сечением 1.5 мм² с двумя разъёмами типа "мама".

Порядок подключения

Отсоедините минусовую клемму аккумулятора.
Извлеките реле поворотов из гнезда (контакты 85 и 86 – управляющая катушка, 30 и 87 – силовые).
Подключите один конец подготовленного провода к плюсовой клемме АКБ.
Второй конец провода подключите к контакту №86 реле поворотов в его гнезде.
Установите реле обратно в гнездо.
Подключите минусовую клемму АКБ.

Важно: Данная схема обеспечивает работоспособность только поворотов и аварийки. Для постоянной эксплуатации требуется замена блока предохранителей.

Контакты реле	Назначение	Подключение
85	Управление (-)	Штатное (через подрулевой переключатель)
86	Управление (+)	Провод от АКБ (временное решение)
30	Питание +12В	Штатное (через предохранитель F2)
87	Выход на лампы	Штатное

Техника безопасности при работе с электросистемой

Перед началом любых работ с электропроводкой автомобиля ВАЗ 2108 обязательно отсоедините минусовую клему аккумулятора. Это исключит риск короткого замыкания и поражения током при случайном контакте инструментов с клеммами или токоведущими частями. Убедитесь, что клемма надежно изолирована и не может случайно соприкоснуться с выводом АКБ во время ремонта.

Используйте только инструменты с диэлектрическими рукоятками и проверьте целостность их изоляции. При замене реле или диагностике цепи поворотников применяйте мультиметр для контроля напряжения и целостности цепи – никогда не проверяйте наличие напряжения методом короткого замыкания "на искру". Работайте в сухих условиях: влага на руках или поверхностях повышает риск удара током.

Ключевые правила при монтаже реле

Соответствие номиналам: устанавливайте реле поворота строго с параметрами, указанными в руководстве ВАЗ 2108 (обычно 12V, 20-30А).
Защита от КЗ: перед подключением нового реле проверьте цепь на отсутствие замыканий тестером в режиме прозвонки.
Фиксация контактов: надежно зажмите клеммы в колодке реле, исключив их нагрев и окисление.

Опасность	Мера предосторожности
Возгорание проводки	Не используйте предохранители с увеличенным номиналом
Повреждение ЭБУ	Снимайте клеммы АКБ перед отсоединением разъемов реле
Ожоги от горячих деталей	Дайте цепи остыть после диагностики перед касанием

Важно: при замене реле в монтажном блоке ВАЗ 2108 убедитесь, что ключ зажигания находится в положении "LOCK", а контакты колодки не имеют следов коррозии. При обнаружении окислов зачистите их специальным раствором-очистителем контактов.

Срок службы реле поворота и плановая замена

Средний ресурс стандартного электромеханического реле поворота на ВАЗ 2108 составляет 3-5 лет или 100-150 тысяч километров пробега. На долговечность напрямую влияют:

Интенсивность использования указателей поворота и аварийной сигнализации; качество контактов в монтажном блоке; стабильность напряжения бортовой сети; вибрационные нагрузки. Превышение этих значений не гарантирует отказ, но требует повышенного внимания к диагностике.

Признаки необходимости замены

Нерегулярное мигание поворотников: слишком быстрое, медленное или хаотичное срабатывание.
Полный отказ указателей поворота при исправных лампах и предохранителе.
Отсутствие характерного щелчка при включении поворотников или "аварийки".
Срабатывание аварийной сигнализации без включения поворотников (взаимное влияние цепей).

Плановая замена и рекомендации

Профилактическую замену реле стоит проводить при достижении порога в 5 лет эксплуатации, даже при отсутствии явных неисправностей. Алгоритм установки нового реле:

Снять минусовую клемму с аккумулятора.
Найти монтажный блок (расположен под панелью приборов слева от руля).
Открыть крышку блока, идентифицировать реле указателей поворота (обычно обозначено K2 или пиктограммой стрелки).
Аккуратно вынуть старое реле, установить новое в тот же разъем до фиксации.
Подключить АКБ, проверить работу поворотников и "аварийки" во всех режимах.

При выборе нового реле предпочтительны модели с металлическим корпусом и термоустойчивым пластиком – они лучше рассеивают тепло. Современные электронные (бесшумные) аналоги надежнее электромеханических и не подвержены износу контактов, но требуют проверки совместимости по нагрузке.

Операция	Инструмент	Особенности применения
Снятие клемм	Отвертка SL5	Требует аккуратного поддевания фиксаторов
Прокладка проводки	Кембрики + термофен	Обязательна термоусадка соединений

Список источников

Информация для статьи основана на технической документации, специализированных автомобильных изданиях и практическом опыте мастеров.

Ключевые источники включают официальные руководства, отраслевые стандарты и профильные ресурсы по ремонту отечественных автомобилей.

Официальное руководство по ремонту ВАЗ 2108-21099 издательства "Легион-Автодата"
Технические каталоги производителей автокомпонентов: Bosch, ERA, Lampyris
Специализированные журналы: "За рулём" (раздел "Практические решения")
Электронная база схем электрооборудования ВАЗ 2108 от "АвтоВАЗ"
Методические материалы учебного центра НИИАТ (модуль "Электрооборудование автомобилей")
Протоколы испытаний реле поворота ГОСТ Р 41.6-2021
Форумы автомобилистов: клуб "ВАЗ 2108-2115 Ремонт и тюнинг"
