Реле-регулятор ВАЗ-2107 - устройство и виды

Статья обновлена: 18.08.2025

Реле-регулятор напряжения – критически важный компонент электрооборудования ВАЗ-2107. Его основная задача – поддержание стабильного напряжения в бортовой сети автомобиля независимо от скорости вращения коленчатого вала двигателя и изменяющейся нагрузки.

Устройство предотвращает перезаряд или недозаряд аккумуляторной батареи, защищает лампы освещения и чувствительные электронные компоненты от скачков напряжения. Понимание принципа действия и знание существующих типов реле-регуляторов необходимо для диагностики неисправностей генераторной установки и грамотного выбора замены.

Базовый принцип стабилизации напряжения генератора

Основная задача реле-регулятора – поддержание выходного напряжения генератора в строго заданном диапазоне (13.6–14.7 В для ВАЗ-2107) независимо от изменения частоты вращения коленчатого вала двигателя и нагрузки в бортовой сети. Превышение этого диапазона приводит к перезаряду АКБ и выходу из строя ламп и электроники, а снижение – к недозаряду батареи.

Стабилизация достигается за счет динамического управления током возбуждения обмотки ротора генератора. Реле-регулятор непрерывно сравнивает фактическое напряжение в бортовой сети с эталонным значением, заложенным в его конструкцию, и на основе этой разницы регулирует подачу тока на обмотку возбуждения.

Механизм регулирования

Принцип работы основан на ключевом режиме работы транзисторного блока регулятора:

Напряжение ниже нормы: Реле-регулятор подает ток на обмотку возбуждения через щетки. Сила магнитного поля ротора возрастает, генератор вырабатывает больше напряжения.
Напряжение достигает нормы: Реле-регулятор прерывает ток возбуждения. Магнитное поле ротора ослабевает, выходное напряжение генератора снижается.
Напряжение падает ниже нормы: Цикл повторяется – ток возбуждения снова подается.

Этот процесс (включение/выключение тока возбуждения) происходит с высокой частотой (сотни раз в секунду). Среднее значение тока через обмотку возбуждения автоматически корректируется так, чтобы выходное напряжение генератора оставалось стабильным. Эффект стабилизации обеспечивается именно скважностью импульсов тока возбуждения.

Влияние оборотов двигателя на работу реле-регулятора

Скорость вращения коленчатого вала напрямую определяет частоту импульсов, вырабатываемых генератором. При низких оборотах (холостой ход, городской трафик) генератор не всегда достигает порога возбуждения, что требует от реле-регулятора максимально открывать цепь обмотки возбуждения для набора напряжения. На этом режиме возможны кратковременные просадки напряжения бортовой сети при включении мощных потребителей.

Высокие обороты (движение по трассе, активный разгон) приводят к резкому росту выходного напряжения генератора. Реле-регулятор в этом случае динамично сокращает ток возбуждения, предотвращая перезаряд аккумулятора и защищая электрооборудование от скачков. Стабильность регулировки напрямую зависит от исправности полупроводниковых элементов внутри устройства, их способности оперативно реагировать на изменения.

Ключевые аспекты взаимосвязи

Порог срабатывания: Регулятор активирует стабилизацию при достижении генератором ~1000–1200 об/мин. До этого момента питание бортовой сети частично обеспечивает аккумулятор.
Скорость реакции: На высоких оборотах транзисторы реле-регулятора должны коммутировать ток возбуждения с частотой до 1000 Гц для сглаживания пиков напряжения.
Тепловая нагрузка: При длительной работе на высоких оборотах усиливается нагрев силовых элементов регулятора, особенно в старых контактных моделях.

Режим работы ДВС	Действие реле-регулятора	Риски
Низкие обороты (800–1500 об/мин)	Максимальная подача тока на обмотку возбуждения	Недозаряд АКБ, мерцание света
Средние обороты (2000–4000 об/мин)	Пропорциональное регулирование "включение-выключение"	Износ щеток (в гибридных РР)
Высокие обороты (5000+ об/мин)	Короткие импульсы тока возбуждения, глубокое ограничение	Перегрев, пробой полупроводников

Важно: Неисправности реле-регулятора при высоких оборотах часто проявляются как перенапряжение (перегорание ламп, выкипание электролита АКБ), а на низких – как хронический недозаряд.

Схема подключения реле-регулятора в цепи генератора

Реле-регулятор напряжения ВАЗ-2107 (типа 17.3702 или аналоги) интегрируется в цепь генератора через три ключевых контакта: «В» (плюсовой вход), «Ш» (управление возбуждением) и «массу» (отрицательный вывод). Подключение осуществляется напрямую к генератору и бортовой сети без промежуточных реле.

Контакт «В» регулятора соединяется с клеммой «30» генератора, которая также подключена к плюсу аккумулятора через силовой провод. Контакт «Ш» коммутируется с клеммой «67» генератора, отвечающей за подачу тока на обмотку возбуждения. «Масса» фиксируется на корпусе автомобиля болтом крепления регулятора.

Соединения в цепи

Контакт реле-регулятора	Куда подключается	Назначение
«В» (плюс)	Клемма «30» генератора	Питание регулятора и контроль напряжения бортовой сети
«Ш» (управление)	Клемма «67» генератора	Регулировка тока в обмотке возбуждения ротора
«Масса»	Кузов автомобиля	Замыкание цепи на корпус

Важные нюансы:

Клемма «30» генератора всегда находится под напряжением аккумулятора, даже при выключенном зажигании.
Цепь «Ш»–«67» активируется только после поворота ключа зажигания, подающего питание на обмотку возбуждения.
Нарушение контакта в точке «массы» вызывает полный отказ регулятора и перезаряд аккумулятора.

Старые модели: механическое реле-регулятор РР-380

РР-380 представляет собой классический электромеханический реле-регулятор, применявшийся на ранних моделях ВАЗ-2107 с генераторами Г-221. Это отдельный блок, устанавливавшийся в моторном отсеке, обычно на левом брызговике. В отличие от современных интегральных реле, РР-380 состоит из трех отдельных электромагнитных реле, объединенных в одном корпусе и работающих по вибрационному принципу.

Корпус РР-380 выполнен из металла, имеет характерную прямоугольную форму с выступающими клеммами ("Ш", "Б", "Я", "Масса") для подключения проводов. Внутри находятся три функциональных узла: регулятор напряжения (РН), ограничитель тока (ОТ) и реле обратного тока (РОТ). Каждое реле содержит электромагнитную катушку, якорь с подвижным контактом и группу неподвижных контактов.

Принцип работы и составные части

РР-380 выполняет три ключевые функции, реализуемые каждым своим реле независимо:

Регулятор напряжения (РН): Поддерживает напряжение в бортовой сети в заданных пределах (примерно 13.8-14.5 В), независимо от частоты вращения коленчатого вала двигателя и нагрузки. Достигается это путем быстрого размыкания и замыкания цепи возбуждения генератора (вибрационный принцип). При превышении напряжения РН размыкает цепь обмотки возбуждения генератора, снижая его выходной ток.
Ограничитель тока (ОТ): Защищает генератор от перегрузки, ограничивая его максимальный выходной ток на уровне 45-50 А. Срабатывает при больших нагрузках (например, включенные фары, обогрев, вентилятор), также путем прерывистого размыкания цепи обмотки возбуждения.
Реле обратного тока (РОТ): Автоматически подключает генератор к аккумуляторной батарее только тогда, когда напряжение генератора превышает напряжение АКБ (обычно при достижении генератором ~1000 об/мин). И, что критически важно, мгновенно отключает генератор от АКБ при падении напряжения генератора ниже напряжения батареи (например, при остановке двигателя). Это предотвращает разряд аккумулятора через обмотку генератора.

Характеристика	Описание
Тип	Электромеханический, вибрационный
Состав	Три независимых реле (РН, ОТ, РОТ) в одном корпусе
Напряжение регулирования	13.8 - 14.5 В (требует периодической проверки и регулировки)
Ток ограничения	45-50 А
Напряжение срабатывания РОТ	12.7 - 13.3 В (подключение)
Преимущества	Простота конструкции (в теории), ремонтопригодность
Недостатки	Чувствительность к вибрациям, необходимость регулировки, износ контактов, большие габариты, ненадежность по сравнению с электронными аналогами

Главными проблемами РР-380 являются износ контактов (обгорание, загрязнение, залипание) во всех трех реле и необходимость периодической регулировки зазоров и натяжения пружин якорей для поддержания правильных порогов срабатывания. Выход из строя РОТ часто приводил к разряду аккумулятора. Из-за этих недостатков РР-380 был практически полностью вытеснен более надежными и необслуживаемыми полупроводниковыми (электронными) реле-регуляторами, устанавливаемыми как отдельно, так и интегрированными в щеточный узел генератора.

Современные аналоги: твердотельные электронные реле-регуляторы

Твердотельные реле-регуляторы полностью заменяют электромеханические компоненты полупроводниковыми элементами. Вместо вибрационных контактов здесь применяются силовые транзисторы или MOSFET-ключи, управляемые микросхемой-компаратором. Отсутствие подвижных частей принципиально меняет конструкцию и эксплуатационные характеристики устройства.

Электронная схема непрерывно анализирует напряжение бортовой сети через делитель, сравнивая его с эталонным значением (~13.5–14.7 В). При отклонении параметров микропроцессор мгновенно корректирует ток возбуждения генератора путем широтно-импульсной модуляции (ШИМ). Это обеспечивает плавную стабилизацию без скачков напряжения.

Ключевые отличия и преимущества

Надежность: Отсутствие изнашиваемых контактов увеличивает ресурс в 2-3 раза
Точность регулировки: Погрешность ±0.1 В против ±0.5 В у электромеханических моделей
Скорость реакции: Время срабатывания сокращено до микросекунд
Защита от перегрузок: Встроенная электронная защита от КЗ и переполюсовки

Параметр	Электромеханическое	Твердотельное
Ресурс	50-80 тыс. км	150-200 тыс. км
Чувствительность к влаге	Высокая (окисление контактов)	Минимальная
Рабочая температура	до +80°C	до +125°C
Совместимость с АКБ	Только свинцовые	AGM/GEL/Свинцовые

Современные модификации выпускаются в корпусах классического (для замены штатного реле на щитке) и интегрированного типа (в сборке с щеточным узлом). Ведущие производители: Bosch (0 986 046 150), Eldix (ELR-107), JS Asakashi (J251).

Различия встроенных и внешних конструкций реле-регуляторов

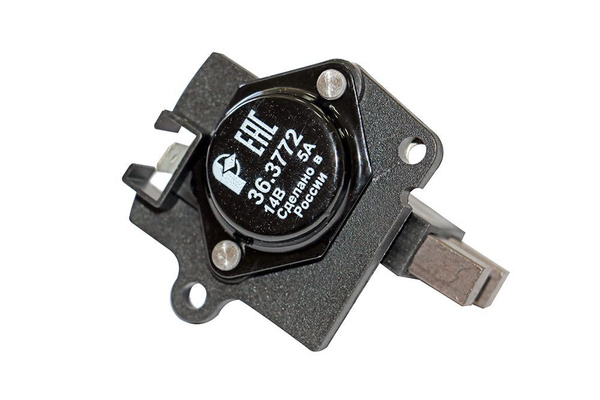

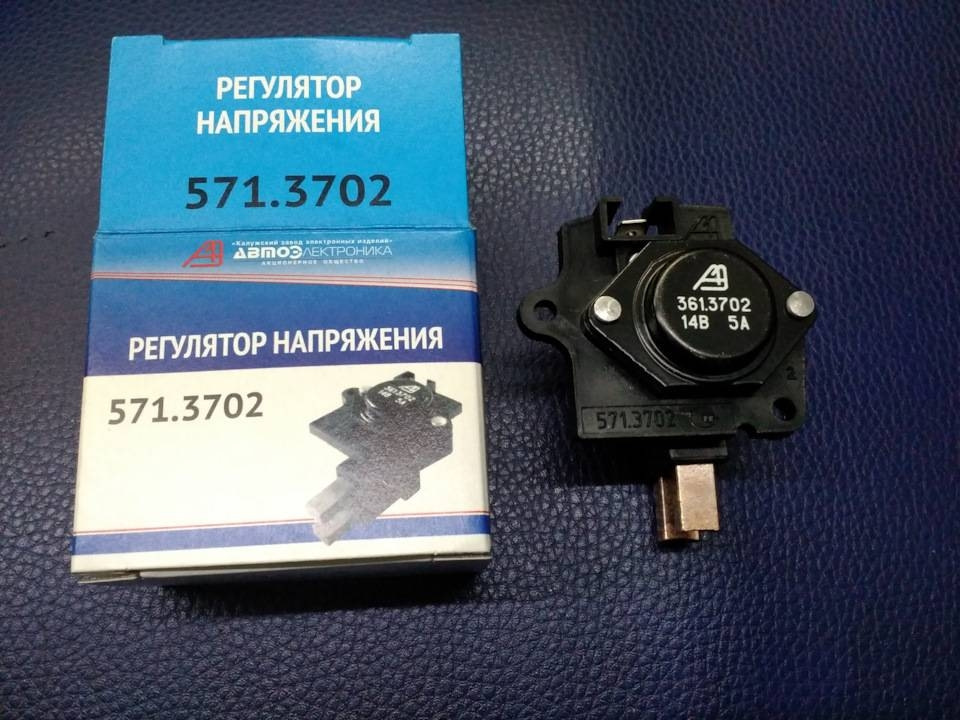

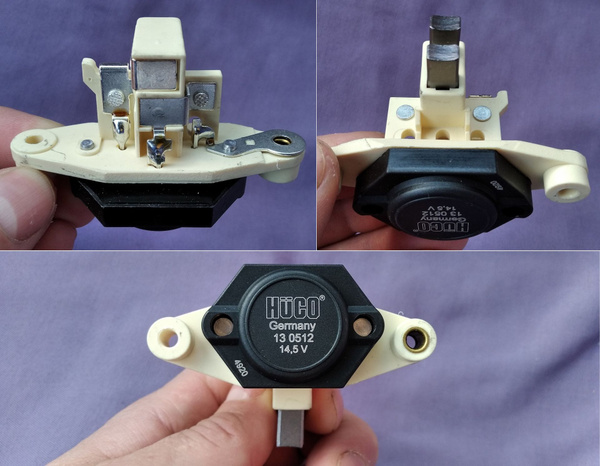

Встроенный реле-регулятор интегрирован непосредственно в корпус генератора, объединён с щёточным узлом. Такая конструкция характерна для современных модификаций ВАЗ-2107 с генераторами серии 37.3701. Электронные компоненты размещаются в закрытом корпусе на задней крышке генератора, что минимизирует количество внешних проводов.

Внешний реле-регулятор (классический тип) устанавливается отдельно от генератора – обычно на левом крыле в моторном отсеке. Он характерен для ранних моделей "семёрки" с генераторами Г-222. Устройство заключено в металлический или пластиковый корпус прямоугольной формы с шестью контактами для подключения жгута проводов.

Ключевые отличия конструкций

Критерий	Встроенный реле-регулятор	Внешний реле-регулятор
Место установки	На задней крышке генератора	На кузове автомобиля (крыло, перегородка)
Конструкция	Единый блок с щёткодержателем	Автономный корпус с клеммами
Подключение	Внутригенераторные соединения	Внешний жгут проводов
Замена	Требует снятия генератора или демонтажа щёткодержателя	Замена без снятия генератора (откручивание двух болтов)
Теплообмен	Охлаждается потоком воздуха от вентилятора генератора	Зависит от температуры в моторном отсеке

При выборе типа реле-регулятора для ВАЗ-2107 критически важно учитывать модель генератора. Внешние регуляторы совместимы только с генераторами старого образца (Г-222), тогда как встроенные используются исключительно с агрегатами нового типа (37.3701). Несовместимость конструкций исключает взаимозаменяемость.

Неисправности при перезаряде аккумулятора (выше 14.7В)

Постоянное напряжение заряда свыше 14.7В указывает на неисправность реле-регулятора или связанных цепей. Это состояние опасно для электрооборудования автомобиля и требует немедленной диагностики.

Основные последствия перезаряда включают ускоренную деградацию аккумуляторной батареи и повреждение бортовой электроники. Кислота в АКБ активно разлагается, что приводит к необратимым изменениям в ее структуре.

Типичные проявления и последствия

Ключевые симптомы перезаряда:

Кипение электролита с выделением паров и кислотных брызг
Появление коррозии на клеммах АКБ и элементах подкапотного пространства
Деформация корпуса аккумулятора из-за избыточного давления
Запах сероводорода (тухлых яиц) из аккумуляторного отсека
Перегрев генератора при работе

Критичные повреждения оборудования:

Разрушение аккумулятора - осыпание пластин, сульфатация, сокращение ресурса на 60-80%
Выход из строя ламп освещения и приборной подсветки
Оплавление изоляции проводки в моторном отсеке
Отказ электронных блоков (ЭБУ, тахометра, реле поворотов)
Пробой диодного моста генератора

Параметр	Норма	При перезаряде
Напряжение на клеммах АКБ (двигатель работает)	13.6-14.6В	>14.7В
Плотность электролита	1.27 г/см³	>1.30 г/см³
Температура корпуса АКБ	До 40°C	50-70°C

Признаки недозаряда АКБ (напряжение ниже 13В)

Основным симптомом недозаряда аккумуляторной батареи является падение напряжения в бортовой сети ниже 13В при работающем двигателе. Это легко диагностируется мультиметром: замер на клеммах АКБ на холостых оборотах покажет значения в диапазоне 12.4–12.8В вместо нормальных 13.6–14.2В. Показатели ниже 13В однозначно свидетельствуют о нарушении процесса подзаряда.

Длительная эксплуатация в таком режиме приводит к прогрессирующему снижению плотности электролита во всех банках батареи. При отсутствии корректировки напряжения генератора возникают вторичные признаки, напрямую связанные с дефицитом энергии.

Ключевые проявления недозаряда

Тусклый свет фар и габаритов даже при повышении оборотов двигателя.
Замедленная реакция стартера (заметное снижение скорости вращения коленвала), особенно в холодную погоду.
Самопроизвольное отключение энергоемких потребителей (обогрев стекол, печка) при работе на холостом ходу.
Регулярное "зависание" магнитолы или бортового компьютера при запуске двигателя.
Частый разряд АКБ после стоянки длительностью более 12 часов, требующий "прикуривания".

Критическим последствием становится сульфатация пластин аккумулятора из-за хронического пребывания в недозаряженном состоянии. Это необратимо снижает емкость батареи и сокращает срок ее службы. При выявлении перечисленных признаков необходима срочная проверка реле-регулятора, генератора и цепей заряда.

Мигание фар и ламп приборной панели как симптом поломки

Мигание света фар и подсветки приборной панели на ВАЗ-2107 часто указывает на неисправность в цепи заряда или самом реле-регуляторе. При некорректной работе генератор не стабилизирует напряжение в бортовой сети, что вызывает колебания яркости ламп. Особенно заметно это явление при изменении оборотов двигателя: на холостом ходу свет тускнеет, а при нажатии на педаль газа – резко усиливается.

Проблема усугубляется при включении мощных потребителей энергии (например, обогрева заднего стекла или дальнего света). Мигание сопровождается скачками напряжения, что негативно влияет на электрооборудование автомобиля. Если игнорировать этот симптом, возможен выход из строя ламп, АКБ или других чувствительных элементов системы.

Основные причины мигания

Ключевые неисправности, провоцирующие мигание:

Износ щеток реле-регулятора – при критическом стирании нарушается контакт с коллектором генератора.
Окисление контактов в разъемах цепи генератора или корпусе реле-регулятора.
Межвитковое замыкание или обрыв в обмотках статора/ротора генератора.
Пробой диодов выпрямительного моста, вызывающий "просадку" напряжения.

Для точной диагностики потребуется проверить:

Напряжение на клеммах АКБ при работающем двигателе (норма: 13.5–14.2 В).
Износ щеток реле-регулятора (допустимая длина – от 5 мм).
Целостность проводки и контактов между генератором, реле и АКБ.

Характер мигания	Вероятная причина
Ритмичное потускнение на всех режимах	Сильный износ щеток, плохой контакт массы
Резкие вспышки при повышении оборотов	Пробой диодного моста, неисправность обмоток
Мигание только при включении фар	Ослабление ремня генератора, окисление клемм АКБ

Важно! При обнаружении мигания следует немедленно прекратить эксплуатацию автомобиля. Длительная езда с неисправным реле-регулятором приводит к глубокому разряду или перезаряду аккумулятора, что выводит его из строя.

Быстрый выход из строя ламп накаливания

Основной причиной преждевременного перегорания ламп является неисправность реле-регулятора напряжения. При его поломке напряжение в бортовой сети превышает номинальные 13.5-14.2 В, достигая 16-18 В. Это вызывает перегрев вольфрамовой нити, интенсивное испарение металла и разрушение лампы.

Электронные реле-регуляторы (1112-3702, 1702.3702) при выходе из строя обычно полностью отключают генератор, вызывая разряд АКБ. Электромеханические модели (РР-362, РР-380) чаще провоцируют скачки напряжения из-за подгорания контактов или залипания реле, что особенно губительно для осветительных приборов.

Диагностика и профилактика проблем

При частом перегорании ламп выполните проверку:

Измерьте напряжение на клеммах АКБ при работающем двигателе (2500 об/мин)
Включите дальний свет и энергоемкие потребители (печка, обогрев стекла)
Показания выше 14.5 В указывают на неисправность реле-регулятора

Тип регулятора	Критичные неисправности	Эффект на лампы
Электромеханический	Залипание контактов, износ резисторов	Постоянный перезаряд, скачки напряжения
Электронный	Пробой транзистора, деградация стабилитрона	Резкие броски напряжения при включении нагрузки

Важно: установка ламп с повышенным напряжением (16 В) - временное решение. Основная мера - замена реле-регулятора при первых признаках перезаряда, контролируемого по вольтметру или яркости фар на холостых оборотах.

Замер напряжения на клеммах АКБ при работе двигателя

Измерение напряжения на клеммах аккумуляторной батареи при работающем двигателе – основной метод диагностики работоспособности реле-регулятора генератора ВАЗ-2107. Процедура выполняется мультиметром, переключенным в режим измерения постоянного напряжения (DCV) с диапазоном 0–20 В. Щупы прибора подключаются непосредственно к клеммам АКБ: красный к положительной (+), черный к отрицательной (-).

Двигатель запускается и прогревается до рабочей температуры (80–90°C). Все мощные потребители энергии (фары, печка, обогрев заднего стекла) должны быть выключены для получения базовых показаний. Обороты двигателя устанавливаются в диапазоне 2000–3000 об/мин (для имитации движения). Стабильные показания мультиметра считываются через 1–2 минуты после стабилизации оборотов.

Нормы напряжения и интерпретация результатов

Корректная работа реле-регулятора: Напряжение должно находиться в пределах 13.8–14.5 В. Это свидетельствует о правильной зарядке АКБ и исправности системы.

Признаки неисправности:

Напряжение ниже 13.5 В (недозаряд): Регулятор не повышает ток зарядки, износ щеток/колец генератора, пробой диодов выпрямительного моста, слабое натяжение ремня генератора.
Напряжение выше 14.7 В (перезаряд): Выход из строя реле-регулятора (потеря регулирующей способности), внутреннее замыкание в обмотках статора генератора. Чревато выкипанием электролита и разрушением АКБ.
Сильные колебания напряжения (12–15 В): Нестабильный контакт в цепи регулятора, критический износ щеток генератора, заклинивание подвижных элементов регулятора.

Дополнительная проверка под нагрузкой: Для подтверждения диагноза включите максимальных потребителей (дальний свет, печка на полную мощность, обогрев стекла). Напряжение на исправной системе не должно опускаться ниже 13.2–13.5 В. Падение до 12.5 В и ниже указывает на недостаточную мощность генератора или деградацию АКБ.

Диагностика дополнительной нагрузкой (фары, печка)

Для проверки работоспособности реле-регулятора ВАЗ-2107 под нагрузкой запустите двигатель и доведите обороты до 3000 об/мин. Включите дальний свет фар и максимальный режим печки. На исправном регуляторе напряжение на клеммах АКБ должно оставаться в пределах 13,2–14,7 В независимо от нагрузки. Показатели снимайте мультиметром непосредственно с выводов аккумулятора для исключения погрешности.

Повышение напряжения свыше 14,7 В свидетельствует о неисправности реле-регулятора – он не снижает ток возбуждения генератора. Падение ниже 13,2 В указывает либо на пробой регулятора, либо на недостаточную мощность генератора (износ щеток, проблемы с обмотками). Тест длится 5–7 минут для оценки стабильности показателей при прогреве узлов.

Критерии оценки результатов

Напряжение (В)	Состояние системы
13,2–14,7	Нормальная работа регулятора
> 14,7	Перезаряд АКБ (регулятор не ограничивает напряжение)
< 13,2	Недозаряд (дефект регулятора или генератора)

Важные условия проведения теста:

Аккумулятор должен быть заряжен минимум на 70%
Температура двигателя: 80–90°C
Отключите посторонние потребители (аудиосистему, обогревы)

Дополнительные рекомендации:

Перед тестом очистите клеммы АКБ и массу кузова
Проверьте натяжение ремня генератора (прогиб 10–15 мм под усилием 10 кгс)
При отклонениях повторите замеры на холодном двигателе

Проверка контактной группы щеточного узла

Извлеките щеточный узел из генератора, отсоединив клеммы и открутив крепежные винты. Визуально оцените состояние контактных дорожек на коллекторных кольцах ротора: поверхность должна быть гладкой, без глубоких выработок, задиров или неравномерного износа. Наличие темных пятен или следов подгорания указывает на неисправность.

Проверьте плотность прилегания щеток к коллектору. Убедитесь в свободном перемещении щеток в направляющих пазах без заклинивания. Минимальная допустимая длина щеток составляет 5 мм – при большем износе требуется замена. Измерьте остаточную высоту щеток штангенциркулем или линейкой.

Диагностика электрических параметров

Сопротивление изоляции: прозвоните мультиметром между корпусом щеткодержателя и каждой щеткой. Показания должны стремиться к бесконечности
Целостность цепи: замерьте сопротивление между контактными кольцами ротора при вращении вала. Значение в диапазоне 4.8-5.1 Ом подтверждает исправность обмотки
Замыкание на массу: приложите один щуп тестера к корпусу ротора, второй – к коллекторному кольцу. Отсутствие зуммера свидетельствует об отсутствии пробоя

Параметр	Исправное состояние	Признак неисправности
Высота щеток	> 5 мм	Раскрошенные или стертые щетки
Поверхность коллектора	Гладкая, без выбоин	Кольцевые канавки, эллипсность
Сопротивление обмотки	4.8-5.1 Ом	Обрыв (∞) или межвитковое КЗ (<4 Ом)

Протрите коллектор ветошью, смоченной в бензине. При обнаружении загрязнений аккуратно зачистите контакты мелкозернистой наждачной бумагой («нулевкой»), после чего удалите абразивную пыль. Сильно изношенные щетки или коллектор с глубокими выработками требуют замены узла.

Тестирование температурной устойчивости реле-регулятора

Температурная устойчивость реле-регулятора критична для стабильной работы генератора и бортовой сети автомобиля. Тестирование имитирует экстремальные условия эксплуатации, выявляя способность устройства поддерживать номинальное напряжение при нагреве или охлаждении компонентов. Это предотвращает риски перезаряда АКБ, отказа электрооборудования или выхода из строя самого регулятора.

Процедура проводится в термокамере с подключенным к реле-регулятору генератором (или его имитатором) и нагрузочным стендом. Используются мультиметры для фиксации выходного напряжения и пирометры/датчики для контроля температуры корпуса и критичных элементов. Тест включает циклы прогрева и охлаждения в заданном диапазоне при постоянной нагрузке.

Ключевые этапы и параметры теста

Подготовка: Установка регулятора в камеру, подключение к источнику питания (14В) и нагрузке (лампы 60-100Вт).
Температурный диапазон:
- Минимум: -40°C (проверка пусковых характеристик)
- Максимум: +80°C...+100°C (имитация нагрева под капотом)
Выдержка: Стабилизация параметров при каждой контрольной точке (например, -20°C, +25°C, +60°C) в течение 15-30 минут.
Контроль напряжения: Замеры на выходе при номинальных оборотах генератора (5000-6000 об/мин). Допустимое отклонение: 13.2–14.7В.

Температура (°C)	Допустимое напряжение (В)	Критерий успешного теста
-40	13.2–14.7	Отсутствие задержки срабатывания
+25	13.8–14.5	Эталонное значение
+80	13.5–14.7	Отсутствие "просадок" под нагрузкой

По итогам анализируется стабильность напряжения и целостность компонентов. Неустойчивая работа или выход параметров за рамки допуска указывают на дефект термокомпенсации, некачественные полупроводники или проблемы пайки. Результаты теста напрямую влияют на решение о пригодности реле-регулятора для эксплуатации в климатических зонах с перепадами температур.

Контроль тока утечки в цепи регулятора

Ток утечки в цепи регулятора напряжения возникает при неконтролируемом расходе энергии аккумуляторной батареи в состоянии покоя автомобиля. Он свидетельствует о наличии паразитных путей протекания тока, обычно вызванных повреждением изоляции, окислением контактов или неисправностью электронных компонентов. Даже незначительная утечка (свыше 50 мА) способна полностью разрядить АКБ за несколько суток простоя.

Основными источниками утечки в цепи реле-регулятора ВАЗ-2107 являются: нарушение герметичности корпуса регулятора, пробой диодов выпрямительного моста генератора, замыкание обмотки возбуждения на массу, а также коррозия клемм или повреждение проводки между генератором и регулятором. Регулярная диагностика позволяет предотвратить глубокий разряд аккумулятора и выход из строя электрооборудования.

Методика выявления и устранения утечек

Для точного измерения тока утежки подготовьте мультиметр в режиме амперметра с пределом 10А. Обязательно заглушите двигатель, выключите все потребители энергии (фары, магнитолу, сигнализацию), закройте двери и подождите 10 минут для перехода электронных модулей в спящий режим.

Отсоедините минусовую клемму от аккумулятора.
Подключите один щуп мультиметра к освобожденной клемме АКБ, второй – к снятому проводу массы.
Зафиксируйте показания прибора: допустимое значение – до 50 мА (0.05 А).
При превышении нормы поочередно извлекайте предохранители в монтажном блоке, наблюдая за снижением тока. Обнаружение проблемной цепи требует проверки её элементов: реле-регулятора, генератора, проводки.

Величина утечки	Вероятная причина	Действия
50-100 мА	Загрязнение клемм, износ изоляции	Очистка контактов, обработка защитным спреем
100-500 мА	Короткое замыкание в цепи возбуждения, пробой диодов	Диагностика генератора мультиметром
Свыше 500 мА	Механическое повреждение регулятора, КЗ на массу	Визуальный осмотр проводов, замена реле-регулятора

Важно: При проверке регулятора отдельно отсоедините разъем генератора – если ток утечки нормализовался, неисправность кроется в диодном мосте или обмотках. Для профилактики раз в 2 года обрабатывайте контакты регулятора очистителем электрооборудования и проверяйте отсутствие окислов на колодке подключения.

Демонтаж защитной крышки генератора ВАЗ-2107

Перед началом работ подготовьте инструмент: ключ на 10 мм, крестовую отвертку. Обязательно отсоедините минусовую клемму аккумуляторной батареи для исключения короткого замыкания.

Ослабьте натяжение приводного ремня генератора. Для этого отпустите гайку крепления генератора к нижнему кронштейну ключом на 10 мм, затем ослабьте болт регулировочной планки. Сдвиньте корпус генератора к двигателю и снимите ремень со шкива.

Последовательность снятия крышки

Отсоедините провода от генератора:
- Отожмите фиксатор пластиковой колодки проводов и отсоедините ее
- Снимите защитный резиновый колпачок с клеммы "30"
- Открутите гайку крепления силового провода ключом на 10 мм
Снимите генератор:
- Открутите гайку крепления нижней монтажной проушины
- Извлеките болт верхнего крепления через регулировочную планку
- Аккуратно выньте генератор из подкапотного пространства
Демонтируйте крышку:
- Расположите генератор задней крышкой вверх
- Выкрутите три крепежных винта крестовой отверткой (расположены по периметру)
- Снимите пластиковую крышку, приподнимая ее со стороны контактных клемм

При демонтаже избегайте резких движений – провода регулятора напряжения остаются подключенными к щеточному узлу. Крышка снимается без их отсоединения, но требует осторожности из-за хрупкости пластика.

Отсоединение колодки проводов и клеммы возбуждения

Перед началом работ отключите минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания. Убедитесь в отсутствии напряжения на проводах, идущих к реле-регулятору. Колодка проводов крепится к корпусу устройства через стандартный пластиковый разъем с фиксатором.

Клемма возбуждения (маркируется как «Ш» или «67») представляет собой отдельный провод малого сечения, подключенный к корпусу реле-регулятора через винтовое соединение. Этот провод отвечает за подачу напряжения на обмотку возбуждения генератора. При осмотре обратите внимание на состояние изоляции проводов и отсутствие окислов.

Порядок демонтажа

Нажмите на пластиковый язычок-фиксатор колодки проводов.
Потяните колодку вдоль оси разъема без перекоса до полного отделения от корпуса регулятора.
Ослабьте гайку крепления клеммы возбуждения ключом на 8 мм.
Снимите клемму с контактного болта, придерживая провод во избежание обрыва.

При наличии коррозии на контактах обработайте их очистителем электрооборудования. Для упрощения последующего монтажа сделайте фотофиксацию расположения проводов перед отсоединением.

Извлечение щеточного узла со встроенным реле-регулятором

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Снимите пластиковый кожух генератора, открутив крепежные гайки или отстегнув фиксаторы, обеспечив доступ к задней части генератора. Очистите корпус генератора от загрязнений компрессором или щеткой, исключая попадание мусора внутрь механизма.

Найдите щеточный узел на задней крышке генератора – прямоугольный блок с проводами и крепежными винтами. Отожмите фиксатор и отсоедините разъем регулятора напряжения. Зафиксируйте провода, чтобы избежать их случайного натяжения или повреждения контактов при демонтаже.

Последовательность демонтажа

Выполните следующие действия для извлечения узла:

Выкрутите два крепежных винта (обычно под крестовую отвертку), удерживающих корпус щеткодержателя.
Аккуратно подденьте узел плоской отверткой, отсоединяя его от генератора. Избегайте перекоса и резких движений.
Извлеките блок вместе с закрепленным на нем реле-регулятором, удерживая щетки от выпадения.
Проверьте состояние контактных колец ротора через образовавшееся отверстие – на них не должно быть глубоких рисок или загрязнений.

При замене регулятора отделите его от щеткодержателя, открутив крепежные элементы согласно конструкции вашей модификации. Установите новый узел в обратной последовательности, предварительно убедившись в свободном перемещении щеток в направляющих пазах.

Установка нового реле-регулятора: фиксация винтами

Подготовьте новый реле-регулятор, соответствующий модели вашего генератора (типа 17.3702, 121.3702, Я112В или их аналоги), и крестовую отвертку подходящего размера. Убедитесь, что контактные кольца генератора чистые, а клеммы реле не имеют следов коррозии перед монтажом.

Совместите монтажные отверстия корпуса реле-регулятора с резьбовыми гнездами на задней крышке генератора. Придерживайте устройство, избегая перекоса, чтобы обеспечить плотное прилегание его металлической основы к корпусу генератора – это критично для эффективного теплоотвода.

Порядок затяжки винтов

Вставьте крепежные винты (обычно 2-3 штуки) в отверстия руками, наживив их на несколько оборотов для предварительной фиксации.
Затягивайте винты крест-накрест (например, сначала верхний левый, затем нижний правый) равномерно, без перекоса. Это предотвращает деформацию корпуса.
Окончательно закрутите каждый винт с умеренным усилием. Чрезмерная затяжка может сорвать резьбу в алюминиевом корпусе генератора.

Проверьте надежность фиксации: реле не должно смещаться или люфтить. Подключите штатный разъем питания и тонкий провод сигнала лампы заряда (если предусмотрен конструкцией), соблюдая цветовую маркировку. Запрещается включать АКБ до полной сборки и проверки соединений!

Типичная ошибка	Последствие	Мера профилактики
Неравномерная затяжка винтов	Перегрев из-за плохого контакта с генератором, вибрация	Использовать диагональную схему затяжки
Повреждение изоляции проводов	Короткое замыкание, выход из строя реле	Контролировать трассировку жгута при установке

Подача напряжения возбуждения через переходные кольца

В генераторах смешанного возбуждения ВАЗ-2107 напряжение на обмотку ротора подаётся через графитовые щётки и медные контактные кольца, закреплённые на валу. При вращении ротора щётки скользят по поверхности изолированных друг от друга колец, обеспечивая непрерывный электрический контакт без перекручивания проводов.

Напряжение возбуждения поступает от реле-регулятора на щёточный узел по двум проводам: один соединён с массой автомобиля, другой – с изолированной щёткой. Изолированная щётка контактирует с меньшим по диаметру кольцом, соединённым через провод с началом обмотки возбуждения. Вторая щётка (массовая) взаимодействует с кольцом большего диаметра, связанным с концом обмотки.

Ключевые особенности конструкции

Материал колец: Медь с гальваническим покрытием (обычно никель или серебро) для снижения окисления
Диаметр колец: Различие размеров предотвращает ошибки при сборке
Изоляция: Термостойкая слюдяная прокладка между кольцами и валом
Щётки: Графитовые композиты с пружинным прижимом (давление 400-600 г/см²)

Параметр	Значение	Последствия отклонения
Зазор щётка-кольцо	0,05-0,1 мм	Искрение, подгар контактов
Биение колец	≤ 0,05 мм	Вибрация щёток, прерывистый контакт
Сопротивление изоляции	> 1 МОм	Утечки тока на массу

Критические неисправности проявляются при износе компонентов: выработка колец приводит к вибрации щёток, а загрязнение графитовой пылью вызывает межвитковое замыкание. Замена щёток требуется при их длине менее 8 мм, при этом новые щётки необходимо притирать к кольцам нажатием через полоску наждачной бумаги.

Проверка работы после установки под нагрузкой

После установки реле-регулятора необходимо проверить его работоспособность под реальной электрической нагрузкой. Для этого потребуется мультиметр, способный измерять напряжение в диапазоне 0-20 В постоянного тока. Запустите двигатель автомобиля и дайте ему выйти на рабочие обороты холостого хода (800-900 об/мин).

Подключите щупы мультиметра к клеммам аккумуляторной батареи, соблюдая полярность: красный щуп к плюсовой клемме (+), черный – к минусовой (-). Зафиксируйте показания напряжения без включенных потребителей. Нормальное значение должно находиться в пределах 13.5-14.2 В при температуре окружающей среды +20°С.

Порядок проверки под нагрузкой

Последовательно выполните следующие шаги для создания нагрузки:

Включите дальний свет фар и обогрев заднего стекла
Добавьте вентилятор печки на максимальную скорость
Поднимите обороты двигателя до 2000-2500 об/мин
Контролируйте показания мультиметра в течение 3-5 минут

Корректная работа подтверждается, если:

Напряжение поддерживается в диапазоне 13.8-14.5 В
Отсутствуют резкие скачки показаний (>0.5 В)
Нет падения напряжения ниже 13.2 В
При сбросе оборотов до холостых напряжение возвращается к исходным значениям

Состояние	Нормальное напряжение	Признак неисправности
Холостой ход без нагрузки	13.5-14.2 В	< 13.2 В или > 14.7 В
2500 об/мин с нагрузкой	13.8-14.5 В	Колебания > 0.5 В

Важно! При длительной работе под нагрузкой контролируйте температуру корпуса реле-регулятора – допустимый нагрев не должен вызывать оплавления пластика или запаха гари. Повторную проверку проводите после 10-15 минут работы системы.

Особенности обслуживания контактных колец ротора

Регулярная проверка состояния контактных колец обязательна при диагностике генератора. Обращайте внимание на равномерность износа поверхности: глубокие борозды, эллипсность или локальные выгорания требуют вмешательства. Замерьте омметром сопротивление изоляции между кольцами и валом ротора – значение ниже 0,5 МОм указывает на пробой.

Загрязнения (пыль, графитовая пыль от щёток, масло) удаляйте безворсовой тканью, смоченной в бензине или изопропиловом спирте. Не допускайте попадания абразивных частиц в зазоры между кольцами. При сильном окислении используйте стекловолоконный карандаш или нулевую наждачную бумагу, избегая глубоких царапин.

Критические операции при дефектах

Проточка колец на токарном станке: выполняется при неравномерном износе >0,5 мм. Снимайте минимальный слой металла (до 0,3 мм), после чего обязательна полировка.
Замена колец: необходима при трещинах, сколах или остаточной толщине после проточки менее 1,5 мм. Устанавливайте кольца с термостойкой изоляцией, запрессовывая их спецоправкой.
Восстановление изоляции: при пробое очистите посадочные места, нанесите электроизоляционный лак или установите новые изоляционные втулки.

Контролируйте плотность прилегания щёток после обслуживания. Допустимое биение отреставрированных или новых колец не должно превышать 0,05 мм. Обязательно проверяйте плавность вращения ротора вручную для исключения затирания.

Защита реле-регулятора от влаги и солевых реагентов

Реле-регулятор ВАЗ-2107 расположен в подкапотном пространстве, где регулярно подвергается воздействию агрессивных сред. Влажность, дорожная грязь и солевые реагенты, применяемые зимой, вызывают коррозию контактов, окисление внутренних элементов и нарушение электропроводности. Это приводит к нестабильной работе генератора, перезаряду или недозаряду АКБ, преждевременному выходу устройства из строя.

Эффективная защита требует комплексного подхода, сочетающего физическую изоляцию, химическую обработку и регулярное обслуживание. Особое внимание уделяется уплотнительным элементам, качеству корпуса и состоянию электрических соединений, так как солевые растворы обладают высокой электропроводностью и ускоряют электрохимическую коррозию.

Ключевые методы защиты

Герметизация корпуса: Обработка стыков крышки и основания термостойким силиконовым герметиком (например, Loctite 587). Обязательная проверка резинового уплотнителя на отсутствие перекосов и микротрещин.
Антикоррозийная обработка: Нанесение на корпус и клеммы защитных составов:
- Медно-графитовые смазки (LIQUI MOLY Kupfer-Paste) – для контактов
- Водоотталкивающие спреи (WD-40 Specialist Long Term Corrosion Inhibitor) – для внешних поверхностей
Установка дополнительных щитков: Монтаж самодельных пластиковых или резиновых экранов над реле-регулятором для отсечения брызг с колес и дорожного полотна.
Перенос блока: Переустановка устройства в салон (за панель приборов) с удлинением проводов – радикальный метод для регионов с интенсивной обработкой дорог реагентами.
Регламент обслуживания:
1. Ежемесячная очистка корпуса щеткой и сжатым воздухом
2. Контроль состояния клемм и проводов перед зимним сезоном
3. Замена треснувших или деформированных уплотнителей

Применение комбинации этих мер минимизирует риски короткого замыкания и коррозии, характерные для "классических" моделей ВАЗ. Особенно критична обработка тыльной стороны устройства и области крепления к кузову, где скапливается конденсат и грязь.

Список источников

Руководство по ремонту ВАЗ-2107 (официальное издание АвтоВАЗ)
Электрооборудование автомобилей: учебник для СПО / А.В. Родичев
Технические бюллетени АвтоВАЗ по системам зарядки классических моделей
Статьи из журнала "За рулём" по диагностике генераторных установок
Производственные спецификации на реле-регуляторы 121.3702 и 17.3702
Методические материалы курсов "Автоэлектрик" профильных учебных центров
Технические отчёты испытательных лабораторий автоэлектроники
Стендовые исследования параметров реле-регуляторов в сервисных мануалах
