Реле стеклоочистителей автомобиля - конструкция, поломки, установка

Статья обновлена: 18.08.2025

Реле стеклоочистителей – критически важный компонент электросистемы автомобиля, отвечающий за корректную работу дворников. Оно управляет подачей тока к электродвигателю, обеспечивая своевременное включение, переключение режимов и выключение очистки стекла.

Отказ этого элемента мгновенно сказывается на безопасности: неработающие дворники ухудшают обзорность в дождь или снегопад. Понимание устройства реле, умение диагностировать типовые неисправности и освоить процедуру замены – ключевые навыки для самостоятельного обслуживания автомобиля.

В статье детально разберем конструкцию реле стеклоочистителей, характерные признаки его выхода из строя и алгоритм замены неисправного компонента.

Типовое расположение реле щеток стеклоочистителя

Реле стеклоочистителя чаще всего располагается в монтажном блоке предохранителей и реле автомобиля. Этот блок служит центральным узлом для размещения электронных компонентов управления и защиты цепей.

Конкретное место установки реле варьируется в зависимости от марки, модели и года выпуска машины. Наиболее распространенные варианты размещения блока – в салоне (ниже рулевой колонки, за бардачком, в боковой панели) или в подкапотном пространстве (рядом с аккумулятором или кузовной стойкой).

Ключевые зоны поиска

Салонные блоки:
- За лючком под рулевой колонкой (часто слева).
- В торцевой части панели переднего пассажира (за бардачком).
- В боковине центральной консоли (со стороны водителя или пассажира).
Подкапотные блоки:
- Возле аккумуляторной батареи (в защитном пластиковом боксе).
- На щитке передка (близко к лобовому стеклу или кузовным стойкам).

Важно! Для точного определения позиции реле в конкретном автомобиле необходимо использовать:

Руководство по эксплуатации и ремонту ТС (разделы по электрооборудованию или схемам).
Маркировку на крышке монтажного блока – схема расположения элементов обычно нанесена на внутреннюю сторону или наклейку.
Обозначения в технической документации (часто реле стеклоочистителя помечается как "Wiper", "WASH", "Стеклоочист." или стандартным номером реле, например R4, K5).

Тип блока	Распространенное место	Как идентифицировать реле
Салонный (нижняя часть руля)	Слева под пластиковой панелью, открывается ключом/защелками	По схеме на крышке, ищется значок "стеклоочиститель" или номер позиции
Салонный (бардачок)	За перчаточным ящиком, требуется его снятие	По описанию в сервис-мануале, часто реле в верхнем ряду
Подкапотный	Черный пластиковый бокс у аккумулятора или бачка омывателя	По наклейке внутри крышки блока, маркировке "Wiper Relay"

Визуальная идентификация реле очистителя лобового стекла

Реле стеклоочистителя располагается в монтажном блоке предохранителей, обычно в подкапотном пространстве, салоне возле рулевой колонки или под приборной панелью. Точное местоположение указано в руководстве по эксплуатации конкретной модели автомобиля.

Корпус устройства чаще всего пластиковый, кубической или прямоугольной формы стандартного релейного размера. На верхней или боковой поверхности нанесена маркировка, позволяющая отличить его от других реле в блоке.

Ключевые признаки для распознавания

Графические символы:

Ищите стилизованное изображение лобового стекла (□) с двумя волнистыми линиями (〰️〰️), символизирующими движение щеток.
Часто присутствует значок капли воды (💧) или тучи (☁️).

Буквенно-цифровая маркировка:

Обозначения на корпусе: Wiper, WASH, W/W (Windshield Wiper), RL (Relay).
Номера по каталогам производителей (например, 0.332.207 для Bosch, 987374B для Valeo).

Цветовые индикаторы:

Производитель/Тип	Характерные цвета корпуса
Стандартное реле	Черный, белый, серый
Реле с диодом (подавление помех)	Красная полоса или точка

Расположение контактов: Стандартный 4-х или 5-ти контактный разъем (реже 6-ти контактный для моделей с регулируемой паузой). Номер реле в блоке обычно указан на крышке блока предохранителей или в схеме электропроводки авто.

Основные компоненты реле стеклоочистителей

Сердцем реле является электромагнитная катушка, преобразующая управляющий ток от подрулевого переключателя в магнитное поле для срабатывания механизма.

Подвижные контакты, закреплённые на якоре, замыкают или размыкают силовую цепь электродвигателя стеклоочистителя при активации катушки, обеспечивая подачу питания.

Ключевые элементы конструкции

Термобиметаллическая пластина – регулирует скорость работы в режиме прерывистого движения, изгибаясь при нагреве током
Резисторы – ограничивают ток в цепи нагрева термопластины для создания пауз между циклами
Силовые контакты – медные или серебряные пластины, коммутирующие высокий ток двигателя (обычно рассчитаны на 20-30А)
Защитный корпус – из термостойкого пластика с клеммами стандартного формата (чаще всего ISO 280)

Компонент	Функция
Диод супрессор	Подавляет скачки напряжения при размыкании катушки
Регулятор паузы	Переменный резистор для изменения интервала в прерывистом режиме

В современных реле добавляются микропроцессорные схемы для программируемых режимов работы и датчики дождя, интегрируемые в корпус.

Принцип работы электромагнитного реле стеклоочистителей

Электромагнитное реле выступает ключевым управляющим элементом цепи стеклоочистителей, обеспечивая коммутацию высоких токов двигателя щеток посредством маломощного сигнала от подрулевого переключателя. Его конструкция базируется на использовании электромагнитной катушки и механических контактов, что позволяет изолировать слаботочную цепь управления от силовой цепи питания электродвигателя.

Принцип действия основан на преобразовании электрического сигнала в механическое движение: при подаче напряжения от переключателя режимов на обмотку реле, создаваемое электромагнитное поле притягивает подвижный якорь. Этот якорь физически замыкает или переключает силовые контакты, подающие питание на электродвигатель стеклоочистителя в соответствии с выбранным режимом работы.

Последовательность работы

Подача управляющего сигнала: Водитель активирует подрулевой переключатель (например, режим непрерывной работы или прерывистого действия).
Возбуждение катушки: Ток низкого напряжения поступает на электромагнитную катушку реле, создавая магнитное поле.
Движение якоря: Магнитное поле притягивает металлический якорь, связанный с группой подвижных контактов.
Коммутация силовой цепи: Перемещение якоря замыкает (или размыкает) силовые контакты, подающие высокий ток от аккумулятора на электродвигатель стеклоочистителя.
Изменение режима: В реле с несколькими группами контактов (например, для разных скоростей) якорь переключает цепи, изменяя схему подключения обмоток двигателя.

Особенности прерывистого режима

Для реализации прерывистого режима в классических электромагнитных реле используется дополнительная тепловая биметаллическая пластина или электромагнитный замедлитель. После активации катушки биметаллическая пластина нагревается встроенным нагревательным элементом, постепенно изгибаясь и размыкая цепь катушки. Остывая, пластина возвращается в исходное положение, снова замыкая цепь и запуская цикл заново, создавая паузы между движениями щеток.

Компонент реле	Функция	Влияние на режимы работы
Электромагнитная катушка	Прием управляющего сигнала, генерация магнитного поля	Активация любого режима
Силовые контакты	Коммутация тока двигателя	Включение/выключение, переключение скоростей
Биметаллическая пластина (в прерывистом режиме)	Циклическое размыкание цепи катушки	Формирование интервалов паузы

Таким образом, реле обеспечивает надежную гальваническую развязку между цепью управления и мощным электродвигателем, продлевая срок службы переключателя в салоне и повышая безопасность системы. Отказ реле приводит к полной или частичной потере функциональности стеклоочистителей.

Особенности работы электронных реле очистителя

Электронные реле стеклоочистителей представляют собой сложные устройства на основе микроконтроллеров или специализированных интегральных схем. В отличие от простых электромеханических аналогов, они выполняют не только базовую коммутацию тока на двигатель стеклоочистителя, но и реализуют интеллектуальные функции управления его работой.

Основная задача электронного реле – обеспечить различные режимы работы дворников: непрерывные скорости (низкая, высокая), прерывистый режим (интервальный) с регулируемой паузой, а также функцию автоматического возврата щеток в парковочное положение после выключения. Управление этими режимами осуществляется через подрулевой переключатель, сигналы от которого обрабатываются логикой реле.

Ключевые особенности и преимущества

Электронные реле обладают рядом существенных отличий и преимуществ перед электромеханическими:

Точное управление интервалом: Позволяют плавно регулировать паузу между циклами дворников в прерывистом режиме, часто с несколькими фиксированными или бесступенчато настраиваемыми значениями.
Гарантированный возврат в парковку: Независимо от момента выключения (даже в середине хода щетки), электронная схема обеспечивает завершение цикла и остановку щеток строго в нижнем положении за лобовым стеклом.
Защита двигателя: Встроенная логика часто контролирует ток нагрузки, защищая электродвигатель от перегрева и заклинивания щеток (например, при обледенении), автоматически отключая питание при перегрузке.
Плавный пуск и останов: Микроконтроллер может управлять подачей напряжения для уменьшения рывка при старте и обеспечить более плавную остановку щеток.
Интеграция с другими системами: Современные электронные реле часто обмениваются данными с другими блоками управления автомобиля (например, при активации омывателя стекла) через шины данных (CAN, LIN).
Компактность и надежность: Отсутствие движущихся частей (как в электромеханических реле) повышает общую надежность и долговечность, а также позволяет уменьшить размеры устройства.

Сравнение основных характеристик:

Характеристика	Электронное реле	Электромеханическое реле
Управление интервалом	Плавное, регулируемое	Фиксированное (обычно 1 значение)
Точность парковки	Высокая, гарантированная	Зависит от момента выключения
Защита двигателя	Обычно присутствует	Отсутствует или примитивная
Плавность хода	Возможна	Рывок при старте/остановке
"Интеллект"	Высокий (микроконтроллер)	Низкий (механика + простые контакты)

Типичные неисправности электронных реле связаны с отказом их сложной компонентной базы:

Выход из строя силовых ключей: Транзисторы или MOSFET, коммутирующие ток на двигатель, могут перегореть из-за перегрузки (заклинивание щеток, износ двигателя) или короткого замыкания.
Сбой микроконтроллера или логической микросхемы: Может произойти из-за скачков напряжения в бортовой сети, перегрева, влаги или заводского дефекта. Проявляется в неадекватной работе режимов или полном отказе.
Проблемы с пайкой: Микротрещины в пайке выводов компонентов или разъемов из-за вибрации или термоциклирования.
Деградация или пробой конденсаторов: Особенно электролитических, что нарушает стабильность питания схемы.
Коррозия контактов разъема: Приводит к плохому соединению и нестабильной работе.
Повреждение элементов цепи датчика парковки (если он интегрирован в реле).

Замена электронного реле стеклоочистителя требует особого внимания к совместимости. Крайне рекомендуется использовать реле, строго соответствующее оригинальной спецификации автомобиля по каталожному номеру. Установка аналога с "похожими" характеристиками, но иной логикой работы часто приводит к некорректному функционированию дворников (неправильная парковка, неработающие режимы) или может повредить другие элементы цепи.

Управление интервальным режимом

При активации интервального режима водитель перемещает подрулевой переключатель в соответствующее положение. Это отправляет сигнал на электронный блок управления реле стеклоочистителей. Блок содержит программируемый таймер, определяющий паузу между циклами работы дворников (обычно от 2 до 30 секунд). Таймер запускается после каждого полного хода щеток.

После получения команды реле подает напряжение на электродвигатель дворников ровно на время одного двойного хода (вниз-вверх). Затем питание отключается, и активируется отсчет установленной паузы. По истечении запрограммированного интервала реле снова подает импульс на двигатель для повторения цикла очистки. Процесс продолжается автоматически до изменения режима или выключения.

Ключевые компоненты управления

Таймер на базе микросхемы: Формирует временные интервалы с помощью RC-цепей (резистор-конденсатор) или цифрового счетчика
Транзисторный ключ: Коммутирует силовой ток двигателя по сигналу таймера
Регулятор паузы: Переменный резистор (в рулевой колонке или на реле), изменяющий сопротивление в цепи таймера

Этап цикла	Действие реле	Длительность
Импульс очистки	Подача питания на мотор	3-5 сек (1 цикл щеток)
Пауза	Отключение питания	Задается регулятором
Повтор	Автоматический запуск цикла	Бесконечно

При повороте регулятора паузы изменяется сопротивление в управляющей цепи. Это напрямую влияет на скорость заряда/разряда конденсатора в таймере, увеличивая или уменьшая интервал между срабатываниями. Современные системы с CAN-шиной используют цифровые сигналы от блока управления кузовом, где логика работы программируется программно.

Способы подачи питания на реле стеклоочистителя

Питание на реле стеклоочистителей в автомобиле подаётся через электроцепь, управляемую выключателем зажигания или напрямую от аккумуляторной батареи. Эта цепь защищена плавким предохранителем номиналом 10–30 А, расположенным в монтажном блоке.

Основное напряжение поступает на силовую клемму реле (обычно обозначенную маркировкой 30 или 87), а управляющий сигнал от подрулевого переключателя подаётся на маломощную обмотку реле (клеммы 85/86). Корректность подключения определяет работоспособность системы.

Типовые схемы подключения

Распространены два варианта подачи питания:

Через замок зажигания:
- Напряжение поступает на реле только при включённом зажигании
- Защита от случайного включения очистителей
- Типично для большинства современных автомобилей
Напрямую от АКБ:
- Постоянное питание независимо от положения ключа
- Обеспечивает работу "аварийного" режима или омывателя
- Применяется в отдельных моделях для функции кратковременного включения

Способ питания	Преимущества	Недостатки
Через зажигание	Энергобезопасность, защита от разряда АКБ	Невозможность использования при выключенном зажигании
Напрямую от АКБ	Всегда доступное управление стеклоочистителями	Риск разряда батареи при неисправности реле

В гибридных схемах комбинируются оба подхода: основное питание идёт через зажигание, а резервная линия от АКБ активирует только омыватель или экстренный режим работы щёток.

Распиновка контактов типового реле стеклоочистителей

Понимание распиновки реле критически важно для корректной диагностики и замены компонента. Каждый контакт выполняет строго определённую функцию в цепи управления стеклоочистителями, и ошибки при подключении могут привести к отказу системы или повреждению проводки.

Типовое 5-контактное реле стеклоочистителей использует стандартную нумерацию, принятую в автомобильной промышленности. Расположение выводов может незначительно варьироваться в зависимости от производителя, но функциональное назначение остаётся неизменным для большинства моделей.

Стандартная распиновка 5-контактного реле

Контакт	Назначение	Подключение
30	Питание (постоянный +12В)	Через предохранитель к аккумулятору
85	Управляющая катушка (-)	К подрулевому переключателю (замыкается на массу)
86	Управляющая катушка (+)	К замку зажигания (подача +12В при включении)
87	Нагрузка (НО контакт)	К электродвигателю стеклоочистителя
87a	НЗ контакт (режим паузы)	К цепи возврата щёток в исходное положение

Примечания по распиновке:

Контакт 87a активируется только при выключенном реле, обеспечивая завершение цикла очистки
В 4-контактных реле вывод 87a отсутствует, а функция паузы реализуется иначе
Цвета проводов могут отличаться – всегда сверяйтесь с электросхемой конкретного автомобиля

Признаки полного отказа реле щеток стеклоочистителя

Полная потеря работоспособности стеклоочистителей при включении соответствующих режимов на подрулевом переключателе – ключевой индикатор. Щетки остаются неподвижными независимо от выбранной скорости (интервальный режим, первая или вторая скорость, включение омывателя). При этом другие потребители в цепи (фары, поворотники) функционируют нормально, что исключает проблемы с предохранителем или массой.

Отсутствие характерного щелчка реле при попытке активации дворников подтверждает его отказ. Исправное реле издает четкий звук при срабатывании магнитной катушки внутри корпуса. Молчание устройства в сочетании с "мертвыми" щетками прямо указывает на необходимость его проверки или замены.

Дополнительные симптомы и диагностика

Проверка предохранителя: Предварительно убедитесь в целостности плавкой вставки, отвечающей за цепь дворников (номинал указан в мануале авто или на крышке блока предохранителей).
Тест напрямую: Подача "+12В" напрямую на мотор стеклоочистителя (минуя реле) для проверки его исправности. Если мотор запускается – неисправность в цепи управления (реле, переключатель).
Визуальный осмотр: Потемнение корпуса реле, оплавление контактов или следы гари на колодке – явные признаки перегрева и выхода из строя.
Отказ возврата в исходное положение: Щетки останавливаются произвольно на лобовом стекле после выключения вместо завершения цикла и парковки у нижней кромки.

Сопутствующий признак	На что указывает
Дворники работают только на максимальной скорости	Выход из строя секции реле, отвечающей за прерывистый режим и 1-ю скорость
Не работает омыватель, но дворники двигаются	Проблема в цепи омывателя или его моторчике, а не в основном реле дворников

Симптомы неисправности интервального режима работы реле стеклоочистителей

Интервальный режим – ключевая функция реле стеклоочистителей, обеспечивающая работу щеток с заданными паузами между циклами. Его нарушение напрямую указывает на проблемы с реле или смежными компонентами.

Распознать неисправность интервального режима можно по нескольким характерным признакам, проявляющимся при включении соответствующего положения подрулевого переключателя.

Основные симптомы:

Полное отсутствие паузы: Дворники работают непрерывно, как в постоянном режиме (обычно на первой скорости), несмотря на выбор интервала. Это наиболее явный признак выхода из строя реле.
Неадекватная длительность паузы:
- Паузы между движениями щеток значительно короче установленных регулятором интервала.
- Паузы становятся длиннее выбранного интервала или вовсе хаотичными.
Самопроизвольное изменение режима: Дворники начинают работать в интервальном режиме непроизвольно (без включения переключателем) или самопроизвольно переключаются из интервального режима в постоянный и обратно.
Отсутствие реакции на регулятор: Изменение положения регулятора интервала (если он есть) никак не влияет на длительность паузы между циклами работы щеток.
Работа только на одной скорости в интервале: При выборе интервала дворники работают, но только на одной фиксированной скорости (чаще на первой), не переключаясь на вторую или не имея возможности регулировки интенсивности в рамках паузы (если такая функция предусмотрена).

Другие возможные проявления

Нестабильная работа: Интервалы работают нормально некоторое время, затем сбиваются или режим пропадает, потом может снова появиться.
Отсутствие работы в интервале при исправности других режимов: Дворники нормально работают в постоянном режиме (I и II скорости) и режиме одиночного срабатывания (JET/JOK), но при включении интервала не двигаются вовсе.

Важное замечание: Хотя перечисленные симптомы чаще всего указывают на неисправность самого реле стеклоочистителей, аналогичные проблемы могут быть вызваны неисправностью подрулевого переключателя (комбинированного переключателя), повреждением проводки или плохими контактами в разъемах.

Проблемы с возвратом щеток в исходное положение

Отказ возврата стеклоочистителей в парковочную зону у лобового стекла – распространенная неисправность, связанная с реле или его цепями управления. При выключении дворников они останавливаются произвольно, перекрывая обзор водителю или повреждая уплотнители капота. Это создает неудобства и риски при эксплуатации автомобиля.

Основная причина кроется в нарушении работы контактной группы реле, отвечающей за финальный этап цикла. При подаче питания на мотор стеклоочистителя реле последовательно переключает контакты, обеспечивая движение щеток и их возврат в "парковку". Сбой на последней фазе приводит к незавершенному циклу.

Типичные источники неисправности

Износ контактов реле – подгорание или залипание группы, отвечающей за парковочное положение
Короткое замыкание в цепи – повреждение проводки между реле и мотором стеклоочистителей
Окисление разъемов – коррозия в колодке реле или клеммах электродвигателя
Механическая поломка – деформация шестерни или трещина на кулачковом механизме внутри мотора

Симптом	Вероятная причина
Щетки останавливаются только при ручном включении зажигания	Обрыв цепи питания парковочного режима
Прерывистый возврат в исходную позицию	Загрязнение контактов реле или слабый прижим пластин
Полное отсутствие реакции на выключение	Выход из строя катушки управления реле

Важно! Перед заменой реле проверьте целостность проводов и состояние разъемов – часто проблема решается чисткой контактов. Если мотор дворников издает щелчки при попытке парковки – вероятна поломка зубчатого сектора в его приводе.

Неисправности при переключении скоростей очистителя

Проблемы с переключением режимов работы стеклоочистителя чаще всего возникают из-за нарушения контактов в электрической цепи или механического износа компонентов реле. Отказ переключаться на повышенную/пониженную скорость либо "зависание" в одном положении создают неудобства и снижают безопасность управления автомобилем в сложных погодных условиях.

Диагностика требует последовательной проверки цепи управления, состояния контактов и целостности элементов самого реле. Характерные признаки неисправности – отсутствие реакции на команды с подрулевого переключателя, самопроизвольное изменение скорости движения щеток или полное прекращение работы очистителей при попытке сменить режим.

Распространенные причины сбоев

Подгорание контактов внутри реле из-за искрения при коммутации больших токов.
Окисление клемм или разъемов на реле, подрулевом переключателе или моторе очистителя.
Механический износ подвижных элементов (пластины, пружины) в электромагнитной части реле.
Обрыв/короткое замыкание в проводах между реле, переключателем и мотором щеток.
Неисправность подрулевого переключателя (износ дорожек, поломка механизма).
Перегрев и деформация корпуса реле, ведущий к заклиниванию якоря.

Симптом	Вероятная причина
Щетки работают только на одной скорости	Сгоревшая обмотка реле, залипание контактов
Скорость не изменяется после переключения	Окисление разъемов, обрыв в цепи управления
Щетки не выключаются	Залипание силовых контактов реле, КЗ в переключателе
Прерывистая работа на высоких скоростях	Плохой контакт в цепи питания, перегрев реле

Важно: Перед заменой реле исключите неисправность моторчика стеклоочистителя (проверкой напряжений на его разъеме) и целостность "массы" кузова. Использование реле с несоответствующими токовыми характеристиками приводит к повторным поломкам.

Диагностика обрыва цепи питания реле стеклоочистителей

Обрыв цепи питания реле стеклоочистителей проявляется полным отказом работы дворников при включении всех режимов. Первичными признаками являются отсутствие характерного щелчка реле при активации переключателя и неработоспособность моторчика стеклоочистителя при прямом подключении к АКБ.

Проверку начинают с определения точки обрыва в цепи, используя мультиметр в режиме прозвонки или замера напряжения. Последовательность действий должна исключать повреждение других компонентов системы.

Пошаговая методика диагностики

Проверка предохранителя:
- Найти предохранитель цепи дворников в монтажном блоке (номинал указан в руководстве по эксплуатации)
- Извлечь и визуально осмотреть плавкую вставку
- Прозвонить мультиметром контакты предохранителя
Контроль напряжения на входе реле:
- Отключить реле стеклоочистителей
- Подключить щупы мультиметра к контактам 30 и 85 разъема реле
- Зафиксировать отсутствие напряжения 12В при включенном зажигании

Поиск обрыва в силовой цепи:

Участок цепи	Метод проверки
Клемма АКБ → монтажный блок	Замер напряжения на входе предохранителя
Предохранитель → реле	Прозвонка провода между точками
Кузовная масса	Проверка целостности "массы" тестовой лампой

Диагностика управляющего сигнала:
- Проверить наличие 12В на контакте 86 при включенном переключателе дворников
- Исключить обрыв провода от переключателя к реле методом прозвонки

Критически важным этапом является проверка целостности разъемов и контактов на пути цепи питания. Окисление или механическое повреждение клемм в монтажном блоке часто имитируют обрыв проводки.

Проверка целостности управляющих сигналов с подрулевого переключателя

Подрулевой переключатель передает команды на реле стеклоочистителей через электрические сигналы по проводам. Повреждение проводки, окисление контактов или внутренние неисправности переключателя приводят к отсутствию сигналов, что блокирует работу дворников. Для диагностики требуется последовательная проверка цепи управления.

Отключите разъем переключателя и реле стеклоочистителей. Подготовьте мультиметр в режиме измерения постоянного напряжения (DCV) и сопротивления (Ω). Проверьте наличие питания на контактах переключателя при включенном зажигании – один из проводов должен показывать 12V относительно массы.

Порядок проверки сигнальных линий

Поиск управляющих контактов: Используя схему электрооборудования автомобиля, определите назначение контактов в разъемах переключателя и реле. Сигнальные провода обычно идут напрямую между ними.
Проверка напряжения:
- Включите зажигание и установите переключатель в положение I скорости.
- Измерьте напряжение на соответствующем сигнальном контакте разъема реле. Отсутствие 12V указывает на обрыв или неисправность переключателя.
Прозвонка цепи на обрыв:
- Снимите клемму с АКБ. Переведите мультиметр в режим прозвонки (Ω).
- Прозвоните сигнальный провод между контактами переключателя и реле. Бесконечное сопротивление подтверждает обрыв.
Проверка массы: Убедитесь в надежном контакте «земляного» провода переключателя с кузовом (сопротивление ≤ 1 Ом).

Важно: При проверке сопротивления отключайте питание цепи! Поврежденные провода заменяйте целиком, скрутки недопустимы. Если сигналы исправны, но реле не срабатывает – неисправность в самом реле или его питании.

Тестирование массовых проводов реле стеклоочистителя

Массовые провода обеспечивают замыкание электрической цепи реле на кузов автомобиля. Нарушение этого контакта приводит к полному отказу работы стеклоочистителей или хаотичным сбоям в их функционировании. Проверка целостности "земли" является обязательным этапом диагностики при неисправностях системы.

Для тестирования понадобится мультиметр в режиме измерения сопротивления (Ω) или режиме прозвонки. Отключите реле и снимите разъем с блока предохранителей для безопасного доступа к контактам. Обесточьте бортовую сеть, сняв клемму с аккумулятора.

Порядок проверки

Определите массовый контакт в колодке реле по схеме из руководства автомобиля (обычно помечен значком "⊥" или литерой "GND").
Подсоедините один щуп мультиметра к этому контакту в разъеме.
Второй щуп плотно прижмите к неокрашенной металлической части кузова (например, болт крепления рулевой колонки).
Зафиксируйте показания:
- Исправный провод: сопротивление 0-2 Ома, звуковой сигнал прозвонки.
- Обрыв или коррозия: сопротивление ∞ (разрыв цепи), отсутствие звука.
- Плохой контакт: "плавающие" значения или показания выше 5 Ом.

Показания мультиметра	Диагноз	Рекомендуемые действия
0-2 Ω / звуковой сигнал	Цепь массы исправна	Искать неисправность в других компонентах
Выше 5 Ω	Окисление контактов	Зачистить клеммы и точки крепления провода к кузову
∞ (разрыв цепи)	Обрыв провода	Визуальный осмотр трассы, замена участка кабеля

Как проверить реле стеклоочистителя мультиметром

Для проверки потребуется мультиметр в режиме прозвонки или измерения сопротивления (Ω) и постоянного напряжения (V). Снимите реле с блока предохранителей, предварительно отключив минусовую клемму АКБ для безопасности.

Определите схему выводов реле по маркировке на корпусе или сервисной документации авто. Стандартные обозначения: 85/86 – катушка управления, 30 – общий контакт питания, 87a – нормально замкнутый (NC), 87 – нормально разомкнутый (NO).

Проверка обмотки управления

Переключите мультиметр в режим измерения сопротивления (200-2000 Ом).
Подсоедините щупы к выводам 85 и 86.
Исправная катушка покажет сопротивление 50-120 Ом. Отсутствие показаний (∞) указывает на обрыв обмотки, нулевое значение – на короткое замыкание.

Проверка силовых контактов

Переведите мультиметр в режим прозвонки:

Проверка	Выводы	Исправное состояние
Нормально замкнутый контакт (NC)	30 и 87a	Замкнуты (звуковой сигнал)
Нормально разомкнутый контакт (NO)	30 и 87	Разомкнуты (нет сигнала)

Проверка под нагрузкой

Подайте +12V от АКБ на вывод 85, а 86 соедините с массой авто.
При срабатывании реле (слышен щелчок):

Контакты 30-87a должны разомкнуться (бесконечное сопротивление).
Контакты 30-87 должны замкнуться (сопротивление ≈0 Ом).

Измерьте напряжение на выводе 87 при включенном зажигании и активированных дворниках: отсутствие +12V подтверждает неисправность реле.

Неисправное реле подлежит замене на аналог с идентичными характеристиками: напряжение катушки (12V), ток коммутации (указан на корпусе), тип контактов (SPDT/DPDT).

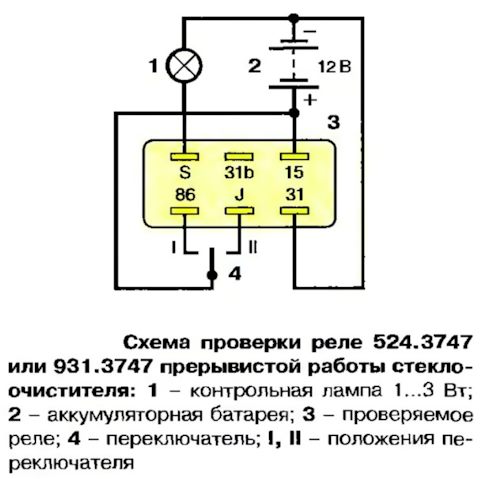

Метод подачи прямого питания для проверки реле

Данный способ позволяет проверить работоспособность реле стеклоочистителей, минуя штатную электропроводку автомобиля и управляющие модули. Он направлен на прямое тестирование исполнительной функции реле – коммутации силовой цепи при подаче напряжения на управляющую катушку.

Для выполнения проверки потребуются: источник постоянного тока 12В (автомобильный аккумулятор или блок питания), два изолированных провода с зажимами типа "крокодил", тестер (мультиметр) или контрольная лампа. Предварительно необходимо извлечь реле из монтажного блока и идентифицировать его контакты по схеме на корпусе или руководству автомобиля.

Порядок действий

Идентификация выводов: Определите расположение контактов управляющей катушки (обычно маркированы 85 и 86) и силовых контактов (30 – общий, 87 – нормально разомкнутый, 87a – нормально замкнутый, если есть).
Подача питания на катушку: Подключите провод от "+" источника питания к выводу 85, а провод от "–" к выводу 86 реле. Должен прозвучать четкий щелчок срабатывания электромагнита.
Проверка силовой цепи:
- Подсоедините один щуп тестера (или контрольной лампы) к контакту 30 реле.
- Второй щуп подключите к контакту 87.
- При срабатывании реле тестер должен показать отсутствие сопротивления (~0 Ом), а контрольная лампа – загореться.
Проверка размыкания: Отключите питание от катушки. Контакт между выводами 30 и 87 должен пропасть (бесконечное сопротивление или погасшая лампа).

Интерпретация результатов

Проблема	Признак неисправности
Обрыв катушки	Отсутствие щелчка при подаче напряжения на выводы 85/86
Зависание контактов	Нет размыкания цепи 30-87 после снятия питания с катушки
Подгорание контактов	Отсутствие проводимости между 30 и 87 при срабатывании реле (лампа не горит)
Механическое залипание	Слышен щелчок, но контакт 30-87 не замыкается

Важные предостережения: Не допускайте короткого замыкания проводов при подключении к источнику питания. Убедитесь в правильности идентификации контактов – подача 12В на силовые выводы (30/87) вместо управляющих (85/86) выведет реле из строя. При использовании контрольной лампы включайте ее в разрыв цепи между контактом 87 и "+" источника питания.

Подбор аналога реле стеклоочистителей по характеристикам

При замене оригинального реле стеклоочистителей критически важно подобрать совместимый аналог, соответствующий электрическим и конструктивным параметрам штатной детали. Несоблюдение характеристик может привести к некорректной работе щеток, перегреву цепи или повреждению блока управления.

Основные параметры для сравнения включают: тип коммутации, рабочее напряжение, токовую нагрузку, количество и конфигурацию контактов, а также габаритные размеры. Игнорирование хотя бы одного критерия делает установку аналога небезопасной.

Ключевые характеристики для выбора аналога

Обязательные параметры, требующие точного соответствия:

Напряжение катушки: 12V для легковых авто (реже 24V для грузовиков)
Ток коммутации: 15-30А в зависимости от мощности моторов щеток
Тип контактов: SPDT (1 ввод, 2 вывода) или SPST (размыкающее/замыкающее)
Распиновка: совпадение расположения и назначения выводов (номера контактов)

Дополнительные критерии подбора:

Габариты корпуса: высота/ширина должны соответствовать посадочному гнезду
Тип крепления: ножевые клеммы (ISO 7588) или штыревые разъемы
Режимы работы: наличие/отсутствие функции интервальной работы (для реле прерывистого режима)

Параметр	Оригинал	Аналог	Допустимое отклонение
Рабочее напряжение	12V	12V	0%
Ток нагрузки	20A	≥20A	+30%
Тип контактов	SPDT	SPDT	Не допускается

Перед установкой аналога обязательно проверьте соответствие маркировок контактов (85/86 – катушка, 30/87/87a – силовые линии). Для реле с электронным управлением интервалами дополнительно сверьте сопротивление катушки (±10% от оригинала).

Используйте каталоги производителей (Bosch, Hella, Omron) или электронные базы (например, ETKA) для кросс-номеров. При отсутствии прямых аналогов допустимо применение универсальных реле с корректными характеристиками при условии перепайки проводов.

Снятие старого реле стеклоочистителя: пошаговый алгоритм

Перед началом работ убедитесь, что зажигание автомобиля выключено, а ключ извлечён из замка. Подготовьте необходимые инструменты: обычно достаточно плоской отвёртки или пассалеты для аккуратного извлечения реле из посадочного гнезда.

Определите расположение монтажного блока предохранителей и реле в вашем автомобиле – чаще всего он находится под рулевой колонкой, в бардачке или в подкапотном пространстве. Найдите конкретное реле стеклоочистителей, сверяясь со схемой на обратной стороне крышки блока или в руководстве по эксплуатации ТС.

Отсоедините минусовую клемму аккумулятора для исключения короткого замыкания и обесточивания цепи.
Снимите защитную крышку монтажного блока, аккуратно отщёлкнув фиксаторы по краям.
Идентифицируйте реле стеклоочистителей по позиции на схеме блока. Характерные признаки: маркировка "WIPER", "WASH", значок дворников (⎌) или номер (например, R5).
Зафиксируйте положение реле в гнезде, сфотографировав его ориентацию – это исключит ошибки при установке нового элемента.
Извлеките реле из разъёма:
- Обхватите корпус пальцами за торцевые части
- Плавно потяните строго вертикально вверх без перекоса
- При тугой посадке используйте плоскую отвёртку, поддевая корпус через прорезь в блоке
Визуально осмотрите контакты реле и разъёма на предмет окисления, оплавления или деформации. При наличии повреждений очистите гнездо контактной щёткой.

Очистка контактов перед установкой нового реле

Грязные или окисленные контакты в монтажном блоке – частая причина некорректной работы даже нового реле стеклоочистителей. Загрязнения создают повышенное сопротивление, нарушая передачу тока и управляющих сигналов, что приводит к отказу дворников, хаотичному изменению скорости или самопроизвольным срабатываниям.

Обязательно обесточьте бортовую сеть, сняв клемму «минус» с аккумулятора перед началом работ. Визуально оцените состояние посадочного гнезда: ищите следы белого, зеленого налета (окислы), темные пятна копоти или деформацию металлических контактных пластин.

Порядок очистки

Выполните следующие действия последовательно:

Механическая зачистка: Аккуратно удалите грубые отложения тонкой отверткой с плоским жалом, надфилем или мелкозернистой наждачной бумагой (№400-600). Не допускайте чрезмерного усилия, чтобы не погнуть контакты.
Химическая обработка: Нанесите на контакты специализированный очиститель электроцепей (например, Kontakt U, Liqui Moly Kontakt Reiniger). Избегайте применения ацетона, бензина или WD-40 – они могут повредить пластик или оставить токопроводящую пленку.
Удаление остатков: Выждите время, указанное производителем очистителя (обычно 1-2 мин.), затем тщательно протрите контакты безворсовой салфеткой или ватной палочкой.
Защита: Для предотвращения окисления нанесите тонкий слой токопроводящей смазки (например, Molykote Electra) или консистентной графитовой смазки.

Критические ошибки:

Использование грубых абразивов – повреждает защитное покрытие контактов, ускоряя коррозию.
Неполное удаление чистящего состава – остатки могут нарушить контакт или вызвать короткое замыкание.
Игнорирование деформации – погнутые контакты не обеспечат надежного соединения с реле.

Средство	Назначение	Риски при неправильном использовании
Наждачная бумага	Удаление стойкого налета	Истончение контактной группы
Очиститель электроцепей	Растворение окислов, грязи	Повреждение пластиковых деталей блока
Токопроводящая смазка	Защита от влаги и окисления	Загрязнение соседних контактов при избытке

После очистки визуально убедитесь в отсутствии мусора в гнезде и плотно установите новое реле до характерного щелчка фиксатора. Подключите аккумулятор и проверьте работу стеклоочистителей на всех режимах.

Установка реле очистителя в монтажный блок

Перед началом работ убедитесь в соответствии нового реле оригиналу по каталожному номеру и электрическим параметрам. Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания.

Определите расположение монтажного блока в салоне автомобиля (чаще всего за панелью приборов или под рулевой колонкой). Снимите защитную крышку блока, отжав фиксаторы.

Пошаговая процедура монтажа

Найдите гнездо для реле стеклоочистителя по схеме на крышке блока или руководстве к авто
Совместите ключ-выступ на корпусе реле с пазом в посадочном месте
Плотно вдавите реле в разъём до характерного щелчка фиксатора
Проверьте надёжность крепления: устройство не должно шататься или выпадать

Критические моменты: При установке 4-контактных и 5-контактных реле учитывайте маркировку контактов (обозначения 30, 85, 86, 87, 87a). Неправильная ориентация выведет из строя цепь управления.

Тип реле	Ключевое отличие
Стандартное (4-pin)	Квадратный выступ на одном углу
Пятиконтактное	Дополнительный Т-образный выступ

После установки подключите аккумулятор и протестируйте все режимы работы стеклоочистителей: одно касание, постоянная работа, интервальный режим и включение омывателя. При сбоях проверьте контакты на окисление.

Проверка работы реле стеклоочистителя после замены

После установки нового реле необходимо убедиться в корректности его функционирования. Это исключает риски повторного выхода из строя компонента или наличия скрытых проблем в цепи управления. Проверка выполняется при включенном зажигании без запуска двигателя.

Потребуется активировать все режимы работы стеклоочистителей через штатный переключатель в салоне. Обязательно контролируйте движение щеток, скорость их работы и возврат в парковочное положение. Дополнительно проверяется синхронизация с омывателем при его наличии.

Алгоритм тестирования

Включите зажигание и переведите переключатель в режим прерывистой работы. Убедитесь:
- В соблюдении пауз между циклами
- В плавности старта/остановки щеток
Переключите на первую постоянную скорость. Проверьте:
- Отсутствие рывков или замедлений
- Равномерность хода по всей площади стекла
Активируйте максимальную скорость. Проконтролируйте:
- Четкое увеличение темпа движения
- Отсутствие проскальзывания механизма
Задействуйте омыватель (если подключен через реле). Убедитесь:
- В автоматическом запуске дворников при подаче жидкости
- В завершении 2-3 циклов после прекращения подачи
Выключите переключатель – щетки должны вернуться в нижнее положение без задержек.

Выявленная неполадка	Вероятные причины
Щетки не двигаются ни в одном режиме	Ошибка подключения реле, перегоревший предохранитель, обрыв питания
Отсутствует прерывистый режим	Некорректная работа таймера реле, неисправность переключателя
Щетки не возвращаются в парковочное положение	Проблема контактов реле, сбой датчика положения двигателя
Омыватель не активирует дворники	Неверное подсоединение контактов насоса, поломка реле

При обнаружении аномалий отключите питание и перепроверьте схему подключения реле согласно руководству к автомобилю. Убедитесь в отсутствии окислов на колодке и надежности фиксации разъема. Если ошибки сохраняются – диагностируйте целостность проводки и исправность моторчика стеклоочистителя.

Особенности замены реле стеклоочистителя на разных марках авто

Расположение реле стеклоочистителя существенно варьируется в зависимости от производителя и модели. Наиболее распространённые зоны установки – монтажные блоки в салоне (под рулевой колонкой, в бардачке) или подкапотные релейные коробки. Точное местонахождение необходимо уточнять в руководстве по эксплуатации конкретного автомобиля.

Ключевые отличия касаются типа крепления реле (штекерные разъёмы vs пайка на плату), конструкции монтажного блока (легкосъёмные крышки vs сложные многоуровневые панели) и доступности элементов. На некоторых моделях для замены требуется демонтаж декоративных накладок или элементов торпедо, что увеличивает трудоёмкость работ.

Сравнительные особенности на популярных моделях

Марка/Модель	Расположение реле	Специфика замены
ВАЗ (Lada Granta, Vesta)	Основной монтажный блок за бардачком	Требуется снятие боковой накладки торпедо Реле вставлены в стандартные колодки – замена защёлкиванием
Volkswagen Polo Sedan	Блок реле под рулевой колонкой	Доступ после снятия защитной крышки снизу рулевой колонки Нумерация реле нанесена на крышке блока
Hyundai Solaris	Подкапотный монтажный блок (у аккумулятора)	Крышка блока фиксируется защёлками Реле маркированы схемой на внутренней стороне крышки
Toyota Camry (XV40)	2 блока: салонный (у ног водителя) + подкапотный	Салонный блок требует снятия декоративной накладки торпедо Реле стеклоочистителя часто интегрировано в блок управления

Критические нюансы:

На премиальных марках (Audi, BMW) реле может быть частью единого электронного модуля – замена только в сервисе.
В автомобилях с дождевыми датчиками (например, Skoda Octavia A7) используется интеллектуальное реле, требующее адаптации после замены.
При установке аналога проверяйте распиновку контактов – у Ford Focus и Renault Logan она может отличаться от стандартной.

Самостоятельное восстановление контактов реле стеклоочистителя

Процедура восстановления контактов реле начинается с демонтажа устройства из монтажного блока автомобиля. Отключите минусовую клемму аккумулятора, найдите реле в блоке предохранителей (ориентируясь по схеме в инструкции авто), аккуратно извлеките его специальными плоскогубцами или пальцами. Важно запомнить ориентацию реле в разъёме для корректной обратной установки.

После извлечения разберите корпус реле: пластиковые защёлки аккуратно отжимаются тонкой отвёрткой по периметру. Снимите крышку, избегая резких движений – внутренние пружины могут выскочить. Оцените состояние контактных групп: характерные проблемы – окисление (белёсый налёт), нагар (чёрные точки), деформация или подгорание металлических пластин.

Этапы восстановления контактов

Очистка поверхностей:

Мелкозернистой наждачной бумагой (№600-800) удалите окислы и нагар с контактных площадок
Пропитайте ватную палочку изопропиловым спиртом, обработайте контакты для обезжиривания
Проверьте подвижность подпружиненных элементов – они должны свободно возвращаться в исходное положение

Корректировка геометрии: Если контакты деформированы (замяты или недотягиваются):

Тонкими плоскогубцами с загнутыми губками аккуратно выровняйте пластины
Обеспечьте параллельность соприкасающихся поверхностей при замыкании
Проверьте усилие срабатывания – пружина должна уверенно прижимать контакт

Защитная обработка: Нанесите на восстановленные контакты токопроводящую смазку (например, Molykote HSC Plus) или силиконовый состав для предотвращения окисления. Избегайте обильного нанесения – излишки могут притягивать пыль.

Признак проблемы	Метод устранения
Толстый слой нагара	Аккуратное шлифование + полировка ластиком
Сильная деформация	Аккуратная правка + проверка зазора
Коррозия ламелей	Зачистка до блеска + обработка спиртом

Соберите корпус реле, убедившись в правильном расположении всех компонентов. После установки на штатное место подключите аккумулятор и проверьте работу стеклоочистителей во всех режимах. Если проблемы сохраняются – потребуется замена реле.

Замена конденсатора в реле стеклоочистителей своими руками

Конденсатор в реле стеклоочистителей отвечает за стабильность работы и подавление помех в цепи управления. При его выходе из строя (вздутие корпуса, утечка электролита) возникают хаотичные срабатывания щеток, залипание реле в одном положении или полный отказ системы. Замена элемента восстанавливает корректную работу без покупки нового реле.

Перед началом работ: Обязательно отсоедините минусовую клемму аккумулятора! Подготовьте паяльник (25-40 Вт), флюс, припой, оловоотсос, новый конденсатор. Используйте антистатический браслет для защиты платы от статического электричества. Определите параметры старого конденсатора (ёмкость и напряжение), указанные на его корпусе.

Пошаговая инструкция замены

Извлеките реле из монтажного блока, запомнив ориентацию контактов.
Аккуратно вскройте корпус реле, поддевая защелки тонкой отверткой.
Визуально найдите неисправный конденсатор на плате (вздутие, подтеки, потемнение).
Зафиксируйте плату в держателе. Нагрейте паяльником контакты конденсатора с обратной стороны платы.
Оловоотсосом удалите припой, осторожно вытяните старый конденсатор, не повредив соседние элементы.
Очистите контактные отверстия от остатков припоя с помощью монтажной иглы.
Вставьте ножки нового конденсатора в отверстия платы, соблюдая полярность (минусовая ножка отмечена полосой на корпусе).
Зафиксируйте элемент, нанесите флюс и припаяйте контакты с обратной стороны платы.
Удалите остатки флюса спиртом, проверьте отсутствие замыканий между контактами.
Соберите корпус реле, установите его на штатное место.

Критичные параметры конденсатора	Рекомендуемые значения
Рабочее напряжение	Не менее 16В (оптимально 25В)
Ёмкость	Соответствует оригиналу (типовые значения 22-100 мкФ)
Тип	Электролитический радиальный

После подключения аккумулятора проверьте все режимы работы стеклоочистителей: одноразовое движение, постоянную работу, интервальный режим. Убедитесь в отсутствии задержек и самопроизвольных срабатываний. Если проблема сохраняется, проверьте целостность дорожек на плате и качество пайки.

Перепайка трещин на плате электронного реле

Трещины на дорожках печатной платы реле стеклоочистителей возникают из-за вибраций, перепадов температуры или механических напряжений в корпусе. Обрыв цепи проявляется отказом работы дворников, хаотичными срабатываниями или потерей отдельных режимов скорости. Визуальный осмотр под увеличительным стеклом помогает выявить микротрещины, особенно в зонах крепления разъемов и тяжелых компонентов.

Перед ремонтом обязательно отсоедините реле от бортовой сети и демонтируйте плату из корпуса. Зачистите поврежденные участки стекловолоконной щеткой или мелкой наждачной бумагой (№600-800), затем обезжирьте поверхность изопропиловым спиртом. Контроль мультиметром в режиме прозвонки подтвердит разрыв цепи между контактными площадками.

Технология восстановления дорожек

Лужение концов трещины: Нанесите канифольный флюс на очищенные медные дорожки, прогрейте паяльником (25-40 Вт) и залудите концы оловянно-свинцовым припоем ПОС-60.
Соединение мостиком:
- Для коротких трещин (<3 мм) – уложите припой вдоль разрыва, создав монолитную перемычку.
- Для протяженных повреждений – используйте медный провод сечением 0.2-0.5 мм², припаяв его концы к неповрежденным участкам дорожки.
Защита ремонтного участка: Покройте место пайки термостойким лаком или компаундом для предотвращения окисления и снижения механических нагрузок.

Критические ошибки при перепайке:

Ошибка	Последствие	Профилактика
Перегрев паяльником	Отслаивание дорожек, деформация текстолита	Ограничение времени контакта (2-3 сек)
Короткое замыкание соседних дорожек	Выход из строя полупроводниковых элементов	Использование лупы, контроль мультиметром
Применение кислотных флюсов	Коррозия меди, пробой изоляции	Только нейтральные флюсы (канифоль, LTI-120)

После ремонта обязательна проверка: визуальный контроль качества шва, прозвонка восстановленных участков, тестовое подключение реле к источнику 12В с имитацией нагрузки. При отсутствии навыков пайки SMD-компонентов целесообразна замена реле целиком – риски необратимого повреждения платы многократно возрастают.

Где расположено реле заднего стеклоочистителя

Реле заднего стеклоочистителя обычно находится в монтажном блоке реле и предохранителей автомобиля. Этот блок объединяет ключевые компоненты электросистемы для компактности и удобства обслуживания.

Точное местоположение варьируется в зависимости от марки и модели авто. Чаще всего блок размещается в салоне – под приборной панелью со стороны водителя, за вещевым ящиком (бардачком) или в районе педального узла. Реже блок выносят в подкапотное пространство.

Основные зоны поиска

При диагностике проверяйте следующие участки:

Под рулевой колонкой: снимите защитную пластиковую панель для доступа к блоку.
За панелью приборов: требует частичной разборки торпедо в районе перчаточного ящика.
Рядом с аккумулятором: в подкапотных блоках (характерно для азиатских марок).
Под задним сиденьем или в багажнике: встречается в некоторых премиальных седанах и универсалах.

Важно! Реле заднего дворника часто маркируется пиктограммой в виде стекла со зигзагообразной стрелкой или обозначением "RW" (Rear Wiper). Для безошибочной идентификации сверьтесь со схемой на крышке блока или в мануале к авто.

Марка авто	Типовое расположение	Особенности доступа
Lada Vesta	Под рулевой колонкой	Снять нижнюю декоративную накладку
Kia Sportage	За бардачком	Требуется отщёлкнуть фиксаторы ящика
Volkswagen Passat	Левая часть торпедо	Доступ после снятия боковой панели
Toyota RAV4	Подкапотный блок (возле АКБ)	Крышка с маркировкой "Relay Box"

При отсутствии схемы ищите реле с номиналом 15-30А – меньшие значения характерны для предохранителей. Если в блоке несколько одинаковых реле, включите дворник и определите срабатывающее по характерному щелчку.

Общие проблемы реле очистителя заднего стекла

Наиболее распространенной неисправностью является полный отказ заднего стеклоочистителя включаться при активации соответствующего переключателя на панели приборов или подрулевом рычаге. Двигатель щетки не подает признаков жизни, несмотря на исправность предохранителя, самого двигателя и целостность проводки до реле. Это прямо указывает на отсутствие управляющего сигнала или питания на выходе реле, вызванное внутренним обрывом цепи, сгоревшими контактами или потерей управляющим сигналом способности переключать силовую цепь.

Вторая типичная проблема – непрерывная работа двигателя стеклоочистителя заднего стекла после включения, невозможность его выключения стандартным способом. Щетки движутся безостановочно, даже когда переключатель установлен в положение "Выкл". Это свидетельствует о залипании или спекании силовых контактов внутри реле в замкнутом положении. Электрическая цепь питания двигателя остается постоянно замкнутой, и реле больше не реагирует на команды от блока управления или переключателя.

Другие частые неполадки

Кроме полного отказа или постоянной работы, реле заднего очистителя может вызывать следующие сбои:

Пропуски в работе или нестабильная работа: Щетки могут дергаться, работать рывками, останавливаться в произвольных положениях или включаться/выключаться самопроизвольно. Причины часто кроются в плохом контакте внутри реле (окисление, подгар контактных групп) или в нарушении пайки на его плате.
Отсутствие прерывистого (интервального) режима: Если стеклоочиститель заднего стекла работает только на постоянной скорости, но не функционирует в режиме паузы (интервала), это обычно указывает на неисправность именно в цепи управления реле, отвечающей за генерацию пауз. Само реле, точнее его таймерная или логическая часть (если оно электронное), не формирует импульсы для прерывистой работы.
Заедание при включении интервального режима: Реле может включать двигатель на паузе, но не выключать его по истечении заданного времени цикла, оставляя работать непрерывно.

Важно помнить, что реле очистителя заднего стекла, особенно расположенное в зоне повышенной влажности (багажник, задние колонки), подвержено коррозии контактов и разъемов, а также проникновению влаги внутрь корпуса, что является частой первопричиной перечисленных неисправностей.

Симптом	Вероятная причина в реле
Полное отсутствие реакции на включение	Обрыв цепи питания/управления внутри реле, сгоревшие контакты, потеря управляемости
Непрерывная работа после включения	Залипание/спекание силовых контактов в замкнутом положении
Пропуски, рывки, нестабильность	Плохой контакт (окисление, подгар) внутри реле, нарушение пайки
Отсутствует только интервальный режим	Неисправность таймерной/логической цепи управления внутри реле
Коррозия на разъеме/корпусе	Повышенная влажность, приводящая к окислению и нарушению контакта

Диагностика проблем реле заднего очистителя обычно включает проверку наличия управляющего сигнала от переключателя/блока управления на управляющий вывод реле при активации, проверку наличия питания на силовом входе реле и проверку появления питания на его силовом выходе при срабатывании. Отсутствие выходного напряжения при наличии управляющего сигнала и входного питания – явный признак неисправности реле. Замена реле на заведомо исправное – наиболее надежный способ проверки и устранения неполадки, но только после исключения проблем с предохранителем, проводкой и двигателем.

Проверка работы реле дворников фар

Проверка реле дворников фар – обязательный этап диагностики при нарушении работы очистителей. Она позволяет точно установить, является ли реле причиной неполадок или проблема кроется в электродвигателях, переключателях или проводке. Отказ этого элемента полностью парализует очистку фар, что критично в условиях плохой видимости.

Основные признаки неисправности реле включают: полное отсутствие реакции дворников на команды, работу только на одной скорости (чаще высокой), самопроизвольные остановки щеток в произвольном положении, отсутствие характерных щелчков при включении. Косвенным симптомом может быть перегорание предохранителя цепи реле.

Методика проверки реле

1. Визуальный осмотр и поиск:

Найдите реле в монтажном блоке (расположение указано в руководстве или на схеме крышки блока)
Извлеките реле, осмотрите корпус на предмет трещин, подтёков электролита, оплавлений
Проверьте окисление или деформацию контактов в колодке блока

2. Проверка мультиметром:

Этап	Действия	Нормальные показания
Обмотка	Измерьте сопротивление между контактами катушки (85 и 86)	50-120 Ом (зависит от модели)
Силовые контакты	Без питания: замер между 30 и 87. С питанием 12В на катушке: повторный замер	∞ Ом (разомкнуто) → 0-2 Ом (замкнуто)

3. Проверка цепи питания:

Установите реле обратно в блок
Включите зажигание и переключатель дворников
Замерьте напряжение на контактах:
- Контакт 30: постоянные +12В
- Контакт 86: +12В при включённом переключателе
- Контакт 85: "масса" при активации

4. Проверка заменой:

Установите заведомо исправное реле аналогичной маркировки. Восстановление работы дворников подтвердит неисправность старого реле.

При выявлении отклонений (обрыв/КЗ обмотки, отсутствие коммутации, подгорание контактов) реле подлежит замене. Устанавливайте только оригинальные или рекомендованные производителем аналоги с идентичными параметрами.

Основные причины перегрева реле стеклоочистителей

Перегрев реле стеклоочистителей возникает из-за превышения допустимой электрической нагрузки или проблем с контактными соединениями. Это приводит к оплавлению корпуса, залипанию контактов и полному выходу устройства из строя.

Постоянная работа в экстремальных режимах ускоряет деградацию внутренних компонентов. Без своевременного устранения причин перегрева возможны короткие замыкания и повреждение проводки.

Ключевые факторы перегрева

Коррозия контактов: Окисление клемм увеличивает переходное сопротивление, вызывая локальный нагрев при прохождении тока.
Перегрузка по току:
- Заедание механизмов стеклоочистителей
- Установка щёток увеличенного размера
- Обледенение стекла при включении
Некорректное напряжение:
1. Неисправность генератора (повышенное напряжение)
2. Просадки напряжения из-за слабого АКБ

Дополнительные факторы риска	Последствия
Низкокачественные реле	Несоответствие заявленным нагрузочным характеристикам
Влага в монтажном блоке	Утечки тока и межконтактное замыкание

Механические повреждения: Деформация корпуса реле после ударов нарушает теплоотвод. Вибрации ослабляют соединения, провоцируя искрение и термические перегрузки.

Защита реле стеклоочистителей от влаги и коррозии

Коррозия контактов и окисление внутренних элементов реле – распространённая неисправность, вызванная повышенной влажностью в салоне. Вода провоцирует короткие замыкания, нарушает электропроводность и ускоряет разрушение металлических деталей. Особенно уязвимы реле, расположенные в нижней части торпедо или под коврами, где скапливается конденсат или проникает талая вода.

Источниками опасности выступают: протечки уплотнителей лобового стекла/дверей, залитые жидкости (напитки, снег с обуви), конденсат от перепадов температур, а также затопление при прочистке дренажных каналов. Регулярное воздействие влажной среды без защитных мер неизбежно приводит к отказу реле стеклоочистителей.

Ключевые методы защиты

Герметизация корпуса: Обработка стыков реле силиконовым герметиком (кроме вентиляционных отверстий, если предусмотрены конструкцией).
Антикоррозийная обработка контактов: Нанесение на клеммы и штекеры специальных составов:
- Силиконовые смазки-спреи
- Консервирующие аэрозоли для электроники
- Токопроводящие диэлектрические смазки
Физическая изоляция: Установка реле в штатный пластиковый бокс предохранителей. При монтаже вне блока – использование индивидуальных резиновых кожухов.
Контроль влажности: Своевременное устранение протечек салона, прочистка дренажных отверстий дверей, применение абсорбентов (силикагель) в межсезонье.

Опасность	Последствия для реле	Способ нейтрализации
Конденсат	Окисление контактов	Антикоррозийная смазка клемм
Прямое попадание воды	Короткое замыкание	Герметизация корпуса + кожух
Солевые реагенты	Ускоренная коррозия	Защитный аэрозольный состав

Важно: При обработке смазками исключите их попадание на пластиковые фиксаторы реле – это может вызвать разрушение полимера. Для чистки окисленных контактов используйте только спиртосодержащие очистители без абразивов.

Профилактика неисправностей реле стеклоочистителей

Регулярная проверка состояния контактов реле стеклоочистителей является ключевой профилактической мерой. Окисление или коррозия клемм и разъемов – частая причина нарушения проводимости тока и отказа системы. Осматривайте соединения при каждом плановом ТО автомобиля, обращая внимание на следы белого или зеленого налета, а также на возможные следы перегрева (оплавление пластика, потемнение металла).

Защита электронного блока реле от избыточной влаги и агрессивных жидкостей значительно продлевает его ресурс. Убедитесь, что корпус реле не имеет трещин, а место его установки в моторном отсеке или под панелью приборов максимально удалено от зон прямого попадания воды (например, от уплотнителей капота) или возможных протечек технических жидкостей (тормозная жидкость, электролит). Используйте диэлектрические смазки для контактных групп при необходимости.

Основные профилактические мероприятия

Контроль качества электропитания: Установите реле напрямую к АКБ через предохранитель. Избегайте подключения к цепям с высокими пусковыми токами (например, стартера).
Чистота контактов: Очищайте клеммы аккумулятора и массовые точки кузова от окислов. Проверяйте надежность крепления "массы" на кузове.
Исправность стеклоочистителей: Не допускайте заклинивания рычагов ("дворников") и работы двигателя при примерзших щетках к стеклу. Это создает запредельные токовые нагрузки.
Правильная эксплуатация: Не активируйте режим омывателя при полностью сухом стекле длительное время. Избегайте включения "дворников" на максимальной скорости без необходимости.

Регулярная диагностика цепи стеклоочистителей с помощью мультиметра позволяет выявить проблемы на ранней стадии. Проверяйте падение напряжения на входных и выходных контактах реле при включенной нагрузке (оно не должно превышать 0.5 В). Контролируйте ток потребления двигателя стеклоочистителей – его резкое увеличение сигнализирует о механических проблемах в приводе.

Список источников

Информация о реле стеклоочистителей собрана из технической документации и профильных изданий.

Для анализа неисправностей и процедуры замены использовались следующие материалы:

Руководства по ремонту конкретных моделей автомобилей (ВАЗ, ГАЗ, импортные марки)
Учебные пособия по автомобильной электротехнике (например, "Электрооборудование автомобилей")
Технические каталоги производителей реле (Bosch, Hella, Omron)
Специализированные автомобильные журналы ("За рулём", "Авторевю")
Профильные онлайн-ресурсы по автоэлектрике и ремонту
Видеоинструкции по диагностике реле от сертифицированных автомехаников
Экспертные статьи на тематических форумах автомобилистов
