Ремкомплект кулисы Ланос - решение проблем с коробкой передач

Статья обновлена: 18.08.2025

Проблемы с переключением передач на Chevrolet Lanos часто возникают из-за износа элементов кулисы КПП.

Люфт рычага, тугое включение скоростей или посторонние шумы сигнализируют о необходимости срочного ремонта.

Ремкомплект кулисы Ланос содержит все необходимые втулки, пружины и фиксаторы для восстановления работоспособности узла.

Качественная замена изношенных компонентов вернет четкость переключений и предотвратит дорогостоящий ремонт коробки передач.

Использование оригинального ремкомплекта - наиболее эффективный способ продлить ресурс трансмиссии вашего автомобиля.

Что такое кулиса КПП и её роль в переключении передач

Кулиса коробки переключения передач (КПП) – это механическая связь между рычагом селектора в салоне автомобиля и штоком выбора передач на коробке. Она представляет собой систему тяг, шарниров и втулок, преобразующую движение ручки водителя в точные перемещения элементов трансмиссии.

Функция кулисы – синхронизировать действия водителя с внутренними механизмами КПП, обеспечивая чёткое включение нужной ступени. От её исправности зависит точность позиционирования рычага, отсутствие вибраций на рукоятке и предотвращение случайного выбора неверной передачи.

Ключевые задачи механизма

Передача усилия: Перенаправление физического воздействия с рычага на шток КПП
Точность позиционирования: Обеспечение чёткого попадания в траектории включения передач
Компенсация вибраций: Демпфирование колебаний от работающей коробки передач
Защита от ошибок: Блокировка одновременного выбора двух передач

Признак неисправности	Последствие для КПП
Люфт рычага	Неточное включение ступеней, хруст шестерён
Заедание механизма	Сложности с переключением, "заклинивание"
Деформация тяг	Смещение зон выбора передач, невозможность включения

Симптомы неисправности кулисы на автомобилях Lanos

Нарушения в работе механизма кулисы КПП проявляются характерными признаками, игнорирование которых усугубляет повреждения трансмиссии. Первичные сигналы часто выражаются в затруднённом перемещении рычага переключения передач или появлении посторонних звуков при манипуляциях селектором.

Прогрессирование неисправности приводит к частичной или полной потере контроля над коробкой передач: водитель ощущает «провалы» рычага, непредсказуемое поведение КПП при движении, либо полную блокировку выбора скоростей. Эксплуатация автомобиля в таком состоянии провоцирует ускоренный износ синхронизаторов и шестерён.

Типичные признаки износа кулисы

Чрезмерный люфт рычага КПП – селектор болтается в нейтральном положении (±5-10 см), теряется четкость траектории переключения
Тугое включение скоростей, особенно 1-3 и задней передачи, требующее повторных попыток или физического усилия
Самопроизвольное выбивание передачи во время движения (чаще под нагрузкой или при отпускании газа)
Металлический скрежет/хруст при переключениях из-за неполного сцепления синхронизаторов
Некорректное позиционирование рычага – передачи включаются не в стандартных секторах (требует «поиска» положения)
Залипание селектора в нейтрали или на одной из скоростей с невозможностью переключения без «подрабатывания» рычага

Сопутствующие эффекты	Последствия игнорирования
Вибрации на ручке КПП при разгоне	Деформация тяг кулисы, срыв резьбы крепежа
Гул или свист при работе коробки	Разрушение подшипников валов КПП
Запах гари в салоне	Перегрев сцепления из-за неполного включения/выключения передач

Основные причины износа механизма кулисы КПП

Эксплуатационный износ – неизбежный процесс при длительной работе узла. Постоянное трение металлических элементов кулисы при переключении передач приводит к постепенному истиранию контактных поверхностей, появлению люфтов и снижению точности управления КПП.

Агрессивные внешние факторы существенно ускоряют деградацию механизма. Отсутствие герметичной защиты позволяет абразивным частицам пыли и грязи проникать в шарниры, создавая эффект абразивной обработки. Коррозия из-за влаги и реагентов с дорожного покрытия дополнительно разрушает металлические компоненты.

Ключевые факторы ускоренного износа

Нарушение смазки: Высыхание, вымывание или отсутствие консистентной смазки в шарнирах и втулках, приводящее к работе "на сухую"
Механические перегрузки: Резкие усилия при переключении, особенно при неполном выжиме сцепления
Деформация тяг: Последствие ДТП, наезда на препятствия или неквалифицированного ремонта
Естественное старение резинотехнических изделий: Трещины и разрушение пластиковых втулок, демпферов и пыльников
Неправильная регулировка: Чрезмерное натяжение или ослабление тяг кулисы, нарушающее геометрию работы механизма

Почему ремкомплект эффективнее замены кулисы целиком

Ремкомплект кулисы для Lanos фокусируется на замене именно изношенных компонентов механизма переключения передач – втулок, пластиковых втулок, фиксаторов, пыльников и уплотнительных колец. Это позволяет устранить люфт рычага КПП, затрудненное включение передач или посторонние звуки без демонтажа и замены всего узла в сборе.

Целевая замена дефектных элементов восстанавливает точность работы кулисы, сохраняя при этом исправные оригинальные металлические детали (корпус, тяги, рычаги). Такой подход не требует сложной регулировки геометрии тяг после установки, которую часто необходимо выполнять при монтаже новой кулисы в сборе для корректного включения всех передач.

Ключевые преимущества ремкомплекта перед полной заменой

Значительная экономия средств: Стоимость ремкомплекта в разы ниже цены новой кулисы в сборе, особенно оригинальной или качественной аналоговой.

Сохранение заводских деталей: Металлические элементы оригинальной кулисы (тяги, кронштейны) обычно служат долго. Ремкомплект позволяет продлить их ресурс, заменив только слабые звенья – полимерные и резиновые компоненты.

Быстрота и простота ремонта: Работа с ремкомплектом часто выполняется быстрее, так как не требует полного демонтажа кулисы с КПП. Основные операции – разборка кожуха, замена изношенных втулок и уплотнителей на рычаге и в месте его крепления к коробке.

Доступность компонентов: Ремкомплекты широко представлены на рынке от различных производителей, их проще найти в наличии, чем целую кулизу для конкретной модели и года выпуска.

Итог: Ремкомплект кулисы Ланос – оптимальное решение для большинства типичных неисправностей узла переключения. Он эффективно устраняет симптомы износа при минимальных затратах времени и денег, сохраняя основную конструкцию. Полная замена кулисы оправдана только при механическом разрушении ее металлических частей или отсутствии необходимых элементов в ремкомплекте.

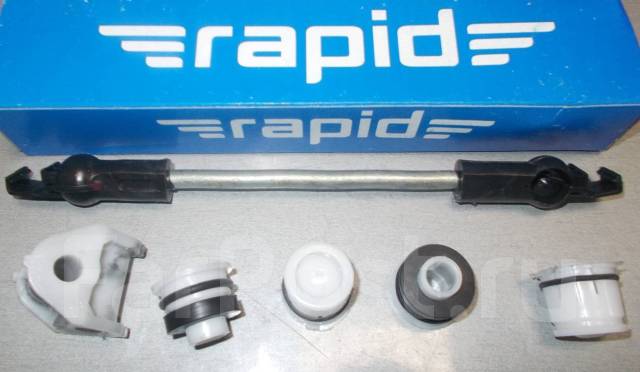

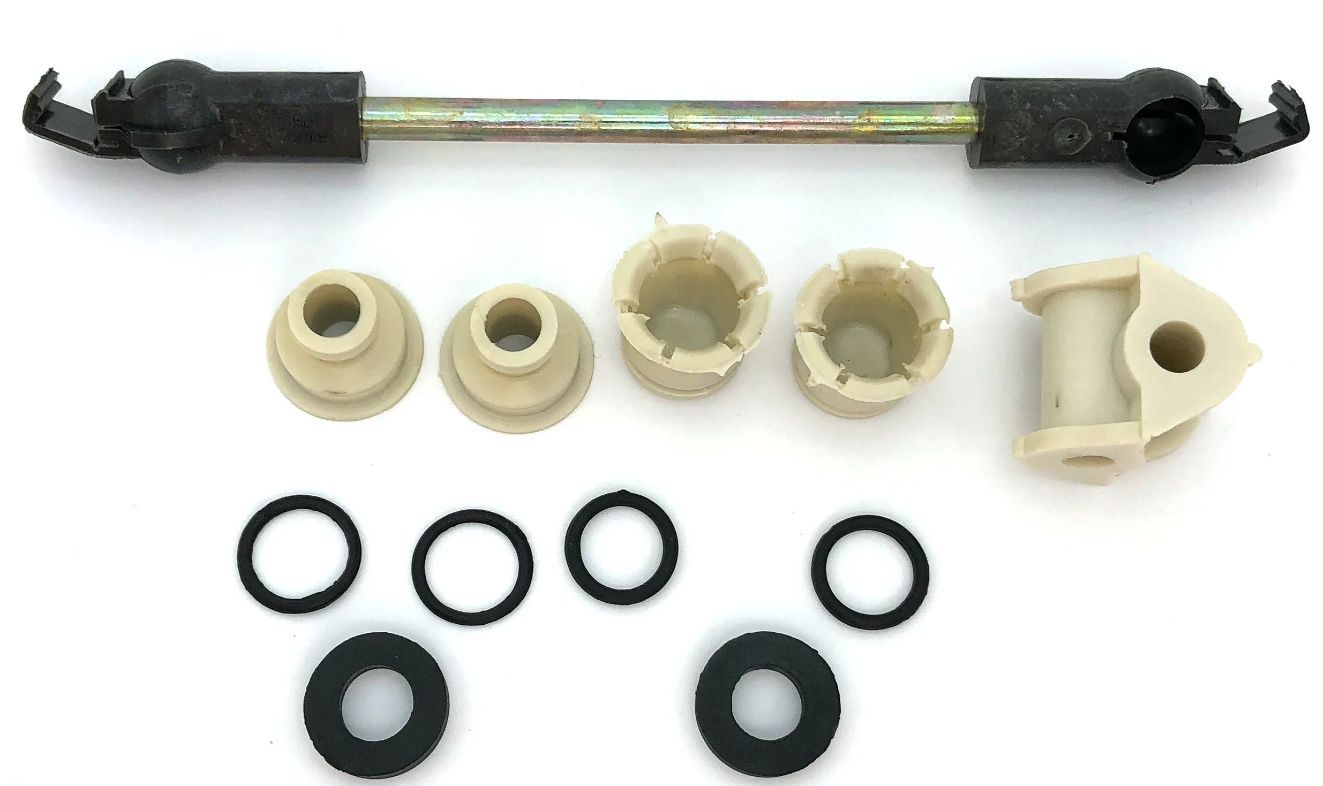

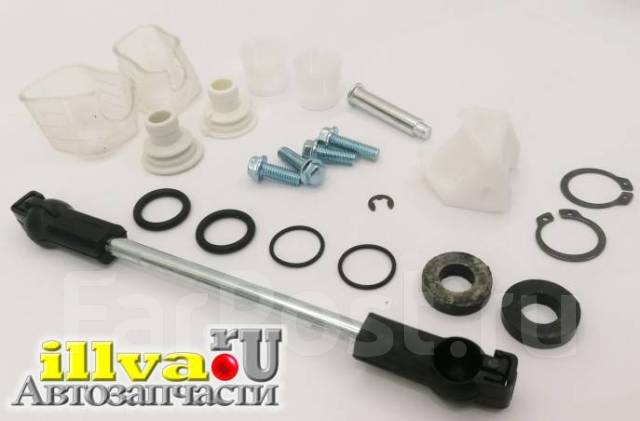

Комплектация стандартного ремкомплекта кулисы для Ланос

Стандартный набор включает ключевые компоненты для устранения люфтов и восстановления четкости переключения передач. Все элементы спроектированы с учетом конструктивных особенностей КПП Ланос и изготовлены из износостойких материалов.

Комплектующие обеспечивают комплексное обновление узла, предотвращая разбалансировку механизма и продлевая ресурс кулисы. Полная замена изношенных деталей гарантирует стабильную работу трансмиссии без необходимости индивидуального подбора запчастей.

Базовые компоненты набора

Пластиковые втулки шарниров (2 шт): Полимерные вкладыши для верхнего и нижнего соединений, устраняющие продольный люфт рычага.
Резиновые пыльники (2 шт): Герметичные чехлы для защиты шарниров от грязи, пыли и коррозии.
Стопорные кольца (2 шт): Фиксирующие элементы для надежного крепления втулок в посадочных гнездах.
Возвратная пружина: Обеспечивает автоматическое центрирование рычага в нейтральном положении.
Фторопластовые шайбы: Антифрикционные прокладки, снижающие трение в подвижных частях механизма.

Дополнительные элементы	Функциональное назначение
Стальные пальцы крепления	Формируют ось вращения для шарнирных соединений кулисы
Гайки-фиксаторы с нейлоновым кольцом	Предотвращают самопроизвольное откручивание резьбовых соединений
Резиновый демпфер рычага	Гасит вибрации, передающиеся от КПП на рычаг переключения

Подбор качественного ремкомплекта по коду VIN автомобиля

VIN-код автомобиля содержит уникальную информацию о модели, годе выпуска и технических характеристиках трансмиссии, что критично для точного подбора совместимого ремкомплекта кулисы КПП. Использование этого идентификатора исключает ошибки, связанные с модификациями производителя и ревизиями узлов в течение производственного цикла, характерные для Lanos разных лет сборки.

Для определения подходящего комплекта найдите 17-значный VIN в техпаспорте или на табличке в моторном отсеке/стойке кузова, затем укажите его при заказе у официального дилера ZAZ или в специализированных интернет-магазинах автозапчастей. Системы автоматически идентифицируют оригинальный номер детали (например, 94560270 для кулисы Lanos) и предложат сертифицированные аналоги с полным перечнем втулок, пружин и фиксаторов, соответствующих именно вашей коробке передач.

Ключевые преимущества подбора по VIN

Гарантия совместимости – исключены несоответствия по длине тяг или диаметру посадочных мест
Полнота набора – комплектация включает все изнашиваемые элементы конкретной модификации КПП
Экономия времени – автоматический подбор вместо ручного сравнения каталогов

Параметр	Подбор по VIN	Ручной подбор
Точность соответствия	100%	70-80%
Вероятность ошибки	Минимальная	Высокая (особенно для рестайлинговых версий)
Совместимость с коробкой АМКП	Да (при наличии в комплектации)	Требует отдельной проверки

Инструменты для замены деталей кулисы своими руками

Для самостоятельной замены элементов кулисы Шевроле Ланос потребуется минимальный, но тщательно подобранный набор инструментов. Работы проводятся в ограниченном пространстве под капотом и требуют точности, поэтому ключевое значение имеет удобство и надежность используемого оборудования.

Подготовьте все необходимое заранее, чтобы исключить простои в процессе разборки. Учитывайте специфику креплений кулисы и сложность доступа к некоторым узлам трансмиссии, особенно при работе с механизмом переключения передач в моторном отсеке.

Основной набор инструментов

Головки и вороток: Набор головок 8-19 мм (ключевые размеры: 10, 13, 17 мм)
Трещотка и удлинители: Удлинитель 10 см и карданный шарнир для труднодоступных гаек
Шестигранники: Шестигранный ключ на 5 мм (для тяги кулисы)
Пассатижи: Узкогубцы для стопорных колец и хомутов
Молоток: Резиновая киянка для аккуратной правки элементов

Дополнительные материалы

WD-40 или аэрозольный очиститель – для обработки прикипевших соединений
Смазка Литол-24 – обработка пальцев и втулок после замены
Чистая ветошь – удаление старой смазки и загрязнений
Фонарик – подсветка рабочей зоны возле КПП

Элемент кулисы	Тип крепежа	Инструмент
Кронштейн кулисы	Болты М10	Головка 13 мм
Тяга переключения	Стяжной болт	Шестигранник 5 мм
Защитный чехол	Пластиковые хомуты	Кусачки/узкогубцы
Опора шарнира	Скоба с гайкой	Головка 10 мм + трещотка

Особое внимание уделите фиксаторам: для демонтажа пластиковых стопоров тяги кулисы используйте отвертку с плоским жалом. При установке нового ремкомплекта контролируйте усилие затяжки болтов – перетяжка может привести к деформации втулок.

Демонтаж пластиковой защиты картера КПП

Открутите крепёжные элементы защиты картера КПП, используя подходящий инструмент (чаще всего головку или торцевой ключ). Болты и саморезы обычно расположены по периметру щита, включая точки крепления в районе передних лонжеронов и подрамника. Сохраните все снятые метизы для последующей установки.

После удаления крепежа аккуратно потяните защиту вниз, освобождая её из крепежных скоб или направляющих. Убедитесь, что защита не зацеплена за элементы выхлопной системы или проводку. Приложите умеренное усилие, чтобы не повредить пластиковые фиксаторы или сам щит.

Ключевые моменты при работе

Важные нюансы демонтажа:

Проверьте состояние крепежа - корродированные болты обработайте проникающей смазкой WD-40 за 10-15 минут до откручивания
Используйте магнитную головку или магнит для сбора упавших болтов в труднодоступных местах
При сильном загрязнении очистите защиту от грязи до снятия - это предотвратит попадание мусора в механизмы КПП

Порядок действий после снятия:

Очистите посадочные места защиты от грязи и ржавчины
Проверьте целостность крепежных ушек на кузове
Осмотрите состояние демонтированного щита (трещины, деформации)

Как правильно снять рычаг КПП в салоне Ланоса

Снятие рычага коробки передач обеспечивает доступ к кулисе для диагностики или замены ремкомплекта. Работы выполняются внутри салона без подъема автомобиля, но требуют аккуратности при демонтаже пластиковых элементов. Перед началом убедитесь в наличии необходимых инструментов и подготовьте чистое рабочее место.

Отключите минусовую клемму аккумулятора для предотвращения случайного замыкания проводки. Снимите напольные ковры вокруг рычага и освободите пространство для маневра. Зафиксируйте рычаг в нейтральном положении – это критично для корректной последующей сборки.

Пошаговая инструкция по демонтажу

Снимите декоративный кожух:
- Подденьте плоской отверткой нижний хромированный ободок рычага
- Потяните обивку вверх, освобождая клипсы крепления
Демонтируйте пластмассовый пыльник:
- Отогните края резинового уплотнителя вниз
- Вытащите пластиковый каркас пыльника из посадочных пазов
Отсоедините разъем подсветки:
- Нажмите на фиксатор разъема под кожухом
- Аккуратно отсоедините колодку проводов
Выкрутите крепежную гайку:
- Используйте торцевой ключ на 13 мм
- Удерживайте шток рычага пассатижами для блокировки вращения
Извлеките рычаг:
- Покачивая из стороны в сторону, потяните деталь вверх
- Проверьте состояние пластиковой втулки в основании

Инструмент	Назначение
Торцевой ключ 13 мм	Откручивание фиксирующей гайки
Плоская отвертка	Поддевание клипс кожуха
Пассатижи	Фиксация штока при откручивании

После снятия осмотрите шлицы штока на отсутствие заусенцев. Проверьте целостность стопорного кольца под гайкой – при деформации замените его. Не допускайте попадание грязи в механизм кулисы – прикройте открытый узел чистой ветошью.

Отсоединение тросов переключения от коробки передач

Отсоединение тросов переключения передач от коробки передач (КПП) – критически важный этап при замене или ремонте кулисы на Lanos. Эта операция требует аккуратности и понимания конструкции креплений. Неправильные действия могут привести к повреждению пластиковых фиксаторов или деформации тяг, что усложнит ремонт.

Перед началом работ убедитесь в наличии свободного доступа к узлу крепления тросов на коробке передач. Очистите область вокруг фиксаторов от грязи и масла для лучшей видимости и предотвращения попадания абразива внутрь механизмов. Желательно использовать перчатки и подходящий набор ключей и отверток.

Порядок действий

Для безопасного и правильного отсоединения выполните следующие шаги:

Определите фиксаторы: Найдите пластиковые фиксаторы-защелки (часто белого или черного цвета), удерживающие металлические наконечники тросов на штырях рычага выбора передач непосредственно на КПП.
Освободите фиксаторы: Аккуратно подденьте отверткой с плоским жалом или специальным съемником язычки защелки каждого фиксатора. Цель – отжать защелку, а не сломать фиксатор. Прилагайте усилие строго в направлении отпирания.
Снимите фиксаторы: После отжима защелки осторожно снимите пластиковый фиксатор с металлического штыря на КПП. Отложите его в сторону, если он в хорошем состоянии (рекомендуется замена на новый из ремкомплекта).
Отсоедините наконечники тросов: Освобожденные от фиксаторов металлические наконечники тросов теперь можно снять с шаровых штырей рычага КПП руками. Потяните наконечник перпендикулярно оси штыря. Избегайте резких рывков или перекоса.
Отведите тросы в сторону: После снятия обоих наконечников (для передач и для выбора передач) аккуратно отведите тросы в сторону, чтобы они не мешали дальнейшим работам с кулисой или КПП. Зафиксируйте их, например, проволокой, чтобы исключить случайное натяжение.

Важные замечания: Никогда не пытайтесь отсоединить тросы, прикладывая силу к их оболочке или резко дергая. Следите за состоянием пластиковых фиксаторов – треснутые или сломанные обязательно замените новыми из ремкомплекта кулисы Lanos для обеспечения надежной фиксации после сборки. Запомните или сфотографируйте положение каждого троса относительно рычага КПП перед снятием для облегчения правильной установки.

Извлечение кронштейна кулисы с рабочего места

После отсоединения тяг и фиксирующих элементов, приступайте к демонтажу кронштейна кулисы. Убедитесь, что все крепежные болты выкручены – обычно их три или четыре, расположенных по периметру конструкции. Используйте трещотку с удлинителем для доступа к сложным точкам крепления, избегая повреждения соседних узлов.

Аккуратно снимите кронштейн, проворачивая его для выхода из посадочных шпилек. Придерживайте корпус рукой, чтобы предотвратить падение – резиновые демпферы могут прилипать к поверхности коробки передач. Проверьте наличие технологических шайб или прокладок под крепежными точками, сохраните их для обратной сборки.

Ключевые этапы процедуры

Фиксация положения: Зафиксируйте коробку передач домкратом перед извлечением во избежание смещения.
Контроль состояния: Оцените целостность резиновых втулок и люфт оси рычага сразу после демонтажа.
Очистка поверхности: Удалите остатки герметика и грязь с посадочной плоскости КПП металлической щеткой.

Типовая проблема	Решение при демонтаже
Прикипание шпилек	Обработка проникающей смазкой WD-40 за 10 минут до откручивания
Деформация кронштейна	Запрет ударных инструментов – используйте только вороток

Важно: Маркируйте положение тяг кулисы мелом перед отсоединением – это ускорит последующую регулировку передач. Уложите снятый узел на чистую поверхность для диагностики износа втулок и валков.

Разборка механизма кулисы на компоненты

Перед началом разборки тщательно очистите корпус кулисы от грязи и масляных отложений, используя ветошь и очиститель. Зафиксируйте механизм в тисках с мягкими губками, исключая перекосы и чрезмерное сжатие. Подготовьте чистую рабочую зону и контейнеры для сортировки мелких деталей во избежание потерь.

Снимите стопорное кольцо с оси рычага селектора, используя тонкогубцы или специальные съемники. Аккуратно демонтируйте пластиковый поводок тяги, отмечая его исходное положение относительно металлической вилки. Отложите уплотнительные манжеты и втулки отдельно – их целостность критична для герметичности.

Последовательность демонтажа ключевых узлов

Выпрессуйте ось фиксатора штока с помощью оправки подходящего диаметра
Извлеките пружины синхронизации и шариковые фиксаторы, запоминая их расположение
Отсоедините тяги переключения передач, предварительно сняв стопорные шплинты
Извлеките подшипники скольжения из посадочных гнезд корпуса

Особое внимание уделите состоянию ответных деталей:

Проверьте рабочие грани штока селектора на отсутствие задиров
Осмотрите пазы фиксаторов на корпусе КПП на предмет деформации
Контролируйте люфт в шарнирных соединениях тяг

Компонент	Критерий износа	Метод проверки
Втулки поводка	Видимая выработка > 0.8 мм	Качание рычага в нейтрали
Пружина фиксатора	Уменьшение длины на 15%	Замер штангенциркулем
Шарик селектора	Риски или бочкообразность	Визуальный осмотр под лупой

Все демонтированные компоненты промойте в керосине и разложите в порядке обратной сборки. Резьбовые соединения обработайте проникающей смазкой за 10-15 минут до откручивания. При обнаружении коррозии на ответных плоскостях корпуса используйте мелкозернистый абразив без нарушения геометрии.

Выявление изношенных частей: втулок, пружин, шплинтов

Определение износа втулок кулисы выполняется по характерному люфту рычага КПП: если селектор "ходит" свободно даже при нейтральном положении или требует чрезмерных усилий для включения скоростей, вероятно разрушение нейлоновых втулок. Дополнительный признак – металлический стук при переключениях, особенно заметный при резком движении рычага в поперечном направлении. Визуально изношенные втулки имеют трещины, сколы или деформацию посадочных поверхностей.

Диагностика пружин фокусируется на возврате рычага в центральное положение: ослабление или поломка проявляются как нечеткая фиксация передач, самопроизвольный сдвиг рычага с нейтрали или "провалы" при выборе скорости. Шплинты проверяются на целостность креплений – их деформация или коррозия ведут к разбалтыванию тяг и вибрациям. При разборке узла обязателен осмотр шплинтов на предмет перетирания, срезанных граней и потери упругости.

Критерии замены компонентов

Втулки: осевой люфт рычага свыше 3-5 мм, видимые сколы, глубокие царапины на внутренней поверхности.
Пружины: снижение высоты на 15% от оригинала, отсутствие упругости при сжатии, трещины на витках.
Шплинты: разгибание "усов", следы контакта с соседними деталями, коррозия более 30% поверхности.

Деталь	Симптомы неисправности	Риски при игнорировании
Втулки	Хруст при переключении, заедание рычага	Деформация вилки КПП, заклинивание селектора
Пружины	Самопроизвольное выключение передачи	Повреждение шестерен, ускоренный износ синхронизаторов
Шплинты	Стук под капотом при движении по неровностям	Отсоединение тяг кулисы, полная потеря управления КПП

Важно: при обнаружении хотя бы одного дефектного элемента замене подлежит весь комплект – установка новых втулок на изношенные пружины или шплинты не устранит люфт. Используйте только оригинальные или сертифицированные аналоги для гарантии совместимости размеров и нагрузок.

Замена пластиковых втулок каркаса кулисы

Износ пластиковых втулок каркаса кулисы – частая причина люфтов рычага КПП, неточного включения передач и посторонних стуков в районе рычага у Ланос, Сенс и Шанс. Эти втулки выполняют роль демпфирующих элементов и направляющих, обеспечивая четкую геометрию перемещения тяг кулисы.

Замена втулок требует снятия каркаса кулисы с автомобиля. Для этого необходимо демонтировать центральный тоннель в салоне, отсоединить тяги от рычага коробки передач и открутить крепежные болты каркаса. После извлечения каркаса старые разрушенные втулки извлекаются из посадочных гнезд.

Процесс замены втулок

Установка новых втулок выполняется в несколько этапов:

Очистка посадочных мест: Тщательно удалите грязь, остатки старого пластика и следы коррозии в гнездах каркаса.
Смазка: Обильно обработайте новые втулки и их посадочные места консистентной смазкой (например, Литол-24, ШРУС). Это облегчит запрессовку и снизит трение.
Запрессовка: Аккуратно запрессуйте новые втулки в гнезда каркаса кулисы. Используйте подходящую оправку или головку подходящего диаметра. Убедитесь, что втулка встала равномерно и заподлицо.
Сборка: Установите каркас кулисы на место, подсоедините тяги к рычагу КПП, соблюдая правильную геометрию. Затяните крепеж с рекомендованным моментом.
Регулировка: После установки обязательно выполните регулировку кулисы КПП для точного включения всех передач.

Ключевые преимущества своевременной замены:

Восстановление четкости переключения передач: Исчезают нечеткие ходы рычага, передачи включаются без усилий.
Устранение люфтов и стуков: Рычаг КПП перестает "болтаться" и стучать на неровностях.
Предотвращение дальнейшего износа: Защищает металлические элементы каркаса и тяг от ускоренного разрушения.
Дешевизна ремонта: Комплект втулок стоит недорого по сравнению с заменой всего каркаса кулисы или тяг.

Использование качественного ремкомплекта втулок – наиболее эффективный и экономичный способ вернуть точность управления коробкой передач на автомобилях семейства Ланос. Регулярная проверка состояния втулок и их замена при первых признаках износа значительно продлевают ресурс узла.

Установка новых фиксирующих пружин кулисы

Фиксирующие пружины кулисы КПП играют ключевую роль в четкости переключения передач, удерживая кулису в строго определенном нейтральном положении и обеспечивая необходимый тактильный отклик при выборе передачи. Их ослабление или поломка ведет к размытым ощущениям, затрудненному поиску нейтрали, самопроизвольному выключению передачи и риску повреждения вилок переключения.

Замена этих пружин требует доступа к кулисе, расположенной в моторном отсеке со стороны водителя, и определенной сноровки из-за стесненных условий работы и необходимости манипуляций с мелкими, сильно подпружиненными деталями. Крайне важно использовать качественные ремкомплекты, гарантирующие соответствие геометрии и упругости оригинальным пружинам.

Пошаговая процедура замены фиксирующих пружин

После обеспечения доступа к кулисе и снятия защитного резинового чехла:

Снимите стопорное кольцо: Используйте узкогубцы или специальные съемники для стопорных колец, чтобы осторожно демонтировать кольцо, удерживающее ось рычага кулисы. Будьте готовы к тому, что пружина может выстрелить!
Извлеките ось рычага: После снятия стопорного кольца аккуратно выбейте ось рычага кулисы в сторону салона автомобиля с помощью подходящего пробойника.
Достаньте старые пружины и шарики: После извлечения оси станут видны две фиксирующие пружины с шариками на их концах. Извлеките их, запомнив или сфотографировав ориентацию и положение.
Очистите посадочные места: Тщательно очистите гнезда, в которых находились пружины и шарики, от грязи и старой смазки. Проверьте состояние шариков – при наличии задиров или выработки их также необходимо заменить.
Установите новые пружины и шарики: Поместите новые пружины из ремкомплекта в их гнезда, предварительно нанеся на них и на шарики небольшое количество консистентной смазки для КПП (например, ШРУС-4). Убедитесь, что шарики установлены на концы пружин, обращенные внутрь кулисы.
Установите ось рычага: Аккуратно вбейте ось рычага кулисы на свое место, прижимая пружины с шариками. Следите, чтобы пружины не перекосились и шарики не выпали.
Зафиксируйте ось новым стопорным кольцом: Установите новое стопорное кольцо из ремкомплекта в паз на оси, надежно зафиксировав его с помощью щипцов. Убедитесь, что кольцо полностью село в паз.
Наденьте защитный чехол: Установите на место и закрепите резиновый защитный чехол кулисы, предотвращающий попадание грязи и влаги.

Необходимые инструменты и материалы:

Инструмент/Материал	Назначение
Набор отверток	Снятие защитного чехла, других элементов
Узкогубцы / Съемник стопорных колец	Демонтаж и установка стопорного кольца
Пробойник подходящего диаметра	Выпрессовка и запрессовка оси рычага
Молоток	Аккуратная работа с пробойником
Фонарик	Освещение зоны работ
Чистая ветошь	Очистка узла
Консистентная смазка (ШРУС-4)	Смазка пружин, шариков
Ремкомплект кулисы Ланос	Новые фиксирующие пружины, шарики, стопорное кольцо

После замены пружин обязательно проверьте ход рычага КПП на заведенном и заглушенном двигателе. Переключения должны стать четкими, с явными фиксациями в нейтрали и на каждой передаче, без люфтов и провалов. Если проблемы сохраняются, необходима более глубокая диагностика кулисы или коробки передач.

Обновление ограничительных шплинтов и штопоров

Шплинты и штопоры кулисы КПП Lanos подвержены механическому износу и деформации из-за постоянных нагрузок при переключении передач. Со временем их структура нарушается, что приводит к люфтам рычага, неточному включению скоростей и характерному дребезжанию. Замена этих элементов решает проблему без необходимости дорогостоящего ремонта всей коробки передач.

Комплект включает усиленные шплинты из закаленной стали с антикоррозийным покрытием и штопоры с улучшенной геометрией. Новые компоненты полностью соответствуют заводским размерам, но превосходят оригиналы по износостойкости. Установка занимает 20-40 минут при наличии смотровой ямы и базовых инструментов.

Ключевые преимущества обновленных элементов

Повышенная виброустойчивость за счет термообработанной стали
Точное позиционирование штока переключения без регулировок
Специальные канавки на штопорах для равномерного распределения нагрузки
Двойной изгиб шплинтов исключает самопроизвольное разжимание

Параметр	Оригинал	Обновление
Твердость материала	45-50 HRC	58-62 HRC
Ресурс	40-60 тыс.км	свыше 120 тыс.км
Защита от коррозии	цинкование	оксидирование + масляная пленка

После замены полностью исчезает продольный люфт рычага КПП, возвращается четкость включения передач, особенно задней и первой. Комплект рекомендуется устанавливать при первых признаках неисправности кулисы или профилактически через 3-5 лет эксплуатации автомобиля.

Сборка восстановленного механизма кулисы

После замены изношенных элементов ремкомплекта приступайте к последовательной сборке узла. Тщательно очистите все детали от остатков старой смазки и загрязнений, используя специализированный очиститель. Убедитесь в отсутствии повреждений на шаровых опорах, фиксаторах и резьбовых соединениях перед установкой новых компонентов.

Нанесите смазку на трущиеся поверхности: шар кулисы, втулки и пружины. Используйте только рекомендованные производителем составы высокого давления, например, литиевые или графитовые. Избегайте избыточного нанесения – это предотвратит налипание пыли и преждевременный износ.

Ключевые этапы сборки

Установите новые пластиковые втулки в посадочные гнёзда рычага кулисы
Зафиксируйте шарнирный шар в корпусе с помощью обновлённого стопорного кольца
Соберите пружинный механизм фиксации передач, проверив усилие сжатия
Затяните болты крепления к КПП с моментом 25-30 Н·м

Контрольный параметр	Значение
Ход рычага в нейтрали	2-3 мм без люфта
Усилие переключения	Ровное, без заеданий

Проверьте работоспособность механизма до установки в автомобиль, перемещая рычаг во всех направлениях. Люфт в шарнирах не должен превышать 0.5 мм. После монтажа выполните регулировку тяг согласно технической документации – это критически важно для точного включения передач.

Регулировка длины тяг перед установкой на КПП

Точная регулировка длины тяг кулисы – обязательное условие корректной работы коробки передач после замены ремкомплекта. Несоответствие длины приводит к неполному включению передач, хрусту синхронизаторов или самопроизвольному выбиванию скорости. Пренебрежение этим этапом сводит на нет эффективность всего ремонта и провоцирует ускоренный износ КПП.

Перед регулировкой убедитесь, что автомобиль стоит на ровной поверхности, рычаг КПП находится в нейтральном положении, а все компоненты кулисы очищены от загрязнений. Процесс требует использования рожковых ключей и штангенциркуля для контроля размеров. Строго соблюдайте последовательность действий.

Ослабьте контргайки на обеих регулировочных тягах кулисы (передней и задней).
Измерьте исходную длину каждой тяги штангенциркулем. Для Lanos эталонной обычно считается длина 100±1 мм – уточните значение в мануале вашей модели.
Вращайте резьбовую часть тяги для изменения длины:
- Укорачивание: вращайте тягу по часовой стрелке
- Удлинение: вращайте тягу против часовой стрелки
Добейтесь идентичной длины на обеих тягах с допуском не более 0.5 мм. Параллельность тяг обязательна.
Надежно затяните контргайки моментом 15-20 Н·м, предотвращая проворот тяг при эксплуатации.
Проконтролируйте свободный ход рычага в нейтрали – он не должен превышать 2-3 мм в любом направлении.

После установки тяг на КПП проверьте четкость включения всех передач при заглушенном двигателе. Обязательно проведите дорожное тестирование: отсутствие затруднений при переключении и посторонних шумов подтвердит правильность регулировки.

Монтаж обновлённого узла на коробку передач

Перед установкой тщательно очистите посадочную поверхность на картере КПП от остатков старой прокладки и загрязнений. Убедитесь в отсутствии механических повреждений на фланце коробки передач и отверстиях под крепёж – даже незначительные перекосы приведут к утечке масла.

Нанесите тонкий слой герметика на новую прокладку кулисы (если она не имеет заводского полимерного покрытия). Совместите установочные штифты ремкомплекта с отверстиями в КПП, избегая смещения уплотнителя. Не допускайте контакта герметика с внутренней полостью коробки.

Ключевые этапы установки

Наживите крепёжные болты вручную, соблюдая диагональную последовательность для равномерного прижима.
Затяните болты крестообразно динамометрическим ключом с усилием 12-15 Н·м (точное значение уточняйте в мануале вашей модификации).
Проверьте свободный ход тяги кулисы – перемещение рычага должно происходить без заеданий во всех положениях.
Долейте трансмиссионное масло до уровня контрольного отверстия, при необходимости замените сальник штока селектора.

Типичные ошибки	Последствия
Превышение момента затяжки	Деформация корпуса кулисы, нарушение геометрии штока
Отсутствие центровки по штифтам	Перекос узла, ускоренный износ втулок
Загрязнение масляных каналов	Заедание вилок переключения, затруднённый ход рычага

После монтажа запустите двигатель и проверьте работу КПП на всех передачах при выжатом сцеплении. Обкатка в течение первых 50 км предполагает плавные переключения без экстремальных нагрузок – это необходимо для притирки сопрягаемых элементов.

Настройка правильного хода рычага КПП в салоне

Правильный ход рычага КПП обеспечивает четкое включение передач и предотвращает преждевременный износ кулисы. Регулировка выполняется через контроль тяг под салонным кожухом, влияя на соосность механизма с коробкой передач. Нарушение центровки – частая причина затрудненного переключения или хруста синхронизаторов.

Для работы потребуются ключи на 10/13 мм, плоская отвертка и ветошь. Автомобиль должен стоять на ровной площадке с затянутым ручником. Перед регулировкой проверьте состояние пыльников и втулок кулисы – изношенные детали заменяются ремкомплектом.

Демонтаж обшивки: Снимите пластиковый кожух вокруг рычага КПП, открутив крепежные винты
Поиск регулировочных тяг: Найдите две параллельные тяги с контргайками (выбор и включение передач)
Установка нейтрали: Переведите рычаг в строго вертикальное положение между 3-4 передачами
Корректировка длины: Ослабьте контргайки, вращением тяг добейтесь совпадения отверстий в шарнирах кулисы
Фиксация: Затяните контргайки при удержании тяг плоскогубцами (момент 15-20 Нм)

Контроль результата: При работающем двигателе проверьте ход рычага – включение всех передач должно происходить плавно, без усилий. Допускается свободный ход в нейтрали 2-5 мм вбок. Если люфт превышает 10 мм или сохраняются проблемы, требуется замена втулок ремкомплектом.

Проверка точности переключения всех передач

После установки ремкомплекта кулисы на Ланос критически важно проверить четкость включения каждой передачи. Запустите двигатель, полностью выжмите сцепление и последовательно переключайте скорости от 1-й до задней, фиксируя усилия на рычаге и характер срабатывания.

Обратите внимание на отсутствие посторонних звуков (хруст, скрежет), плавность хода селектора и точное попадание в позиции без "провалов". Особое внимание уделите задней передаче – её включение часто требует дополнительной диагностики из-за специфики работы блокировочного механизма.

Ключевые этапы проверки

Холодный тест: Проверяйте переключения при заглушенном двигателе (без запуска), оценивая свободу перемещения рычага во всех направлениях.
Динамическая проверка:
- Включите 1-ю и 2-ю передачи на неподвижном авто с работающим мотором
- Протестируйте переход 3-4-5 передач при движении на безопасном участке дороги

Контрольные точки:

Параметр	Норма
Ход рычага между передачами	Минимальный люфт, четкие "щелчки"
Включение задней передачи	Без усилия после полной остановки
Самовыключение	Полностью отсутствует

Важно: Любое затруднение при переключении или нечеткая фиксация свидетельствуют о необходимости повторной регулировки тяг кулисы или проверки уровня трансмиссионного масла.

Тест-драйв автомобиля после замены ремкомплекта кулисы

Первый запуск двигателя демонстрирует мгновенное улучшение: рычаг переключения передач перемещается без характерного скрежета или заеданий. При переключении с "нейтрали" на первую передачу исчезает ощущение "провала" или необходимости прилагать избыточное усилие, характерное для изношенных деталей кулисы. Ход селектора стал короче и точнее, без люфтов, которые ранее требовали "поиска" нужного положения.

В движении подтверждается стабильность работы: переключения между всеми передачами (включая заднюю) происходят с четкой фиксацией, без самопроизвольного выскакивания или неполного включения. Особенно заметен прогресс при агрессивном разгоне: быстрые переходы со второй на третью и четвертую передачу выполняются одним уверенным движением, без дрожи в рычаге или необходимости "дожимать" его рукой. Вибрации на ручке КПП, ранее усиливавшиеся при работе кондиционера или наборе скорости, полностью устранены.

Ключевые изменения в работе КПП после ремонта:

Ликвидация люфтов: Рычаг не "болтается" в нейтральном положении, сохраняя строгую вертикальную позицию.
Точность включения: Каждая передача активируется с характерным мягким щелчком, без двойного хода или нечеткой фиксации.
Тишина в салоне: Исчезли посторонние звуки (металлический лязг, стуки) при переключении под нагрузкой.

Тест на экстремальные режимы (резкие старты, торможение двигателем) показывает полное восстановление функциональности: КПП адекватно реагирует на быстрое последовательное переключение вниз (например, с четвертой на вторую передачу), не допуская закусывания или блокировки рычага. После 30-40 минут активной езды по разному покрытию (город, трасса, бездорожье) симптомы износа кулисы не вернулись, подтверждая эффективность ремкомплекта.

Типичные ошибки при сборке и как их избежать

Неправильная установка пружин возвратного механизма приводит к неполному возвращению кулисы в нейтраль, что провоцирует затрудненное включение передач или самопроизвольное выбивание скорости. Особенно критична ошибка при монтаже фиксатора пружины – его перекос вызывает заедание и ускоренный износ.

Недостаточная или избыточная затяжка крепежных болтов кронштейна кулисы нарушает геометрию узла. Слабая протяжка вызывает люфт и вибрации, чрезмерное усилие деформирует корпус и повреждает пластиковые втулки, что ведет к заклиниванию тяг.

Ключевые ошибки и методы их устранения

Ошибка	Последствия	Как избежать
Неправильная ориентация пластин фиксаторов	Блокировка перемещения тяг, невозможность включения отдельных передач	Сверяться со схемой разборки, отмечать положение деталей мелом перед демонтажем
Игнорирование замены стопорных колец и чек	Разбалтывание соединений, потеря деталей в движении	Всегда использовать новые элементы из ремкомплекта, даже если старые выглядят целыми
Недостаточная смазка трущихся поверхностей	Ускоренный износ втулок, появление скрипов и заеданий	Наносить графитовую смазку толстым слоем на: Шаровые опоры тяг Внутренние поверхности пластиковых втулок Оси рычагов

При сборке рычага переключения передач распространены две проблемы: перепутывание тяг кулисы местами и некорректная регулировка длины тяг. Это нарушает синхронность работы механизма.

Перед отсоединением тяг пометьте их цветной изолентой (1-2, 3-4, задняя передача)
После монтажа проверьте ход рычага при выключенном двигателе – все передачи должны включаться с четкой фиксацией
Отрегулируйте длину тяг контрольными гайками, если 5-я передача или задний ход требуют чрезмерного усилия

Эксплуатация кулисы после ремонта: советы мастерам

После установки ремкомплекта кулисы на Ланос критически важен правильный начальный период эксплуатации. Первые 500-700 км пробега избегайте резких переключений и экстремальных нагрузок на КПП, давая новым компонентам приработаться.

Контролируйте уровень и состояние трансмиссионного масла – его несвоевременная замена или низкое качество резко сокращают ресурс восстановленной кулисы. Особое внимание уделите герметичности сальников и пыльников, предотвращающих попадание грязи в механизм.

Ключевые рекомендации для долговечной работы

Плавность переключений: Избегайте резких рывков рычагом, особенно при холодной трансмиссии. Движения должны быть уверенными, но без избыточного усилия.
Регулярная смазка: Обновляйте смазку в картере кулисы каждые 30-40 тыс. км или при появлении характерного скрипа/тугого хода рычага. Используйте только рекомендованные высокотемпературные пластичные смазки (например, ШРУС-4, Liqui Moly LM 47).
Диагностика люфтов: Каждые 15 тыс. км проверяйте отсутствие прогрессирующих люфтов в шаровых пальцах и втулках кулисы, а также состояние резинового демпфера.
Чистота узла: Следите за целостностью пыльников. При замене масла в КПП очищайте внешние поверхности кулисы от грязи и масляных потеков.
Синхронная проверка: При возникновении проблем с включением передач после ремонта кулисы сразу проверяйте состояние троса сцепления, его регулировку и износ диска сцепления.

Список источников

При подготовке материалов о ремонте кулисы КПП Chevrolet Lanos использовались специализированные технические данные и практический опыт автомобильных специалистов. Анализ надежности ремкомплектов основан на инженерной документации и отзывах мастеров.

Ключевые источники информации включают технические руководства, отраслевые публикации и профильные обсуждения. Ниже представлен перечень материалов для детального изучения вопроса.

Техническая и справочная литература

Официальное руководство по ремонту Chevrolet Lanos / ZAZ Chance
Каталоги запчастей GM и Daewoo для трансмиссии
Технические бюллетени производителей ремкомплектов (TRW, Febest)

Электронные ресурсы

Профильные автомобильные форумы: Lanos-Club, Дром, Drive2
Базы технических мануалов: ElsaWin, Mitchell OnDemand
Видеоинструкции по замене кулисы КПП на специализированных YouTube-каналах

Элемент	Срок обслуживания	Признаки необходимости смазки
Шарнир рычага КПП	Каждые 15-20 тыс. км	Скрип при переключении, боковой люфт
Реактивная тяга	Каждые 30-40 тыс. км	Затрудненный ход рычага, "ватность"
Пластиковые втулки	При замене или люфте	Дребезг, нечеткая фиксация передач
