Ремонт двигателя Бриггс-Страттон - простое руководство своими руками
Статья обновлена: 18.08.2025
Двигатели Briggs & Stratton десятилетиями приводят в действие газонокосилки, генераторы, мотоблоки и другую садовую технику.
Как любая механика, они требуют обслуживания, а иногда и ремонта.
Многие неисправности можно устранить самостоятельно, сэкономив на сервисе и восстановив работоспособность агрегата.
Эта статья поможет разобраться в типичных поломках двигателей Briggs & Stratton и даст практические инструкции для их устранения в домашних условиях.
Подготовка инструментов для ремонта: необходимый минимальный набор
Перед началом работ с двигателем Briggs & Stratton критически важно собрать базовый комплект инструментов. Это обеспечит оперативное выполнение стандартных операций без лишних простоев.
Минимальный набор должен покрывать потребности в разборке/сборке основных узлов, регулировках и диагностике. Ниже приведен обязательный инструментарий для типовых ремонтов.
Основные ручные инструменты
- Головки и ключи: Комбинированные ключи 8-19 мм, трещоточная рукоятка, головки на 1/2" и 3/8" (включая глубокие), торцовый ключ для свечи зажигания (5/8").
- Отвертки: Крестовые (PH2, PH3) и шлицевые (6-8 мм) с магнитными наконечниками.
- Специнструмент: Съемник масляного фильтра (ленточный или ключ-чашка), щуп для замера зазора клапанов.
Измерительные и вспомогательные средства
- Щуп для проверки зазора электродов свечи (0.7-0.8 мм).
- Мультиметр для тестирования катушки зажигания и проводки.
- Медиатор-очиститель карбюратора (тонкая проволока/игла).
- Смазочные материалы: очиститель карбюратора, моторное масло SAE 30.
| Дополнительно | Назначение |
| Кусачки/пассатижи | Работа с стопорными кольцами/пружинами |
| Молоток (резиновый/деревянный) | Аккуратная посадка деталей |
| Чистые ветошь и ёмкость | Сбор старого масла/очистка узлов |
Демонтаж двигателя с садовой техники
Отсоедините высоковольтный провод от свечи зажигания для предотвращения случайного запуска. Слейте топливо из бака или пережмите топливный шланг, затем отсоедините его от карбюратора. Снимите кожух воздушного фильтра и сам фильтр, чтобы обеспечить доступ к креплениям.
Ослабьте натяжение приводного ремня (для техники с ременной передачей) через натяжной ролик или регулировочный болт. Открутите крепёж системы управления: тросы газа, сцепления и блокировки, отметив их расположение маркером или фотофиксацией.

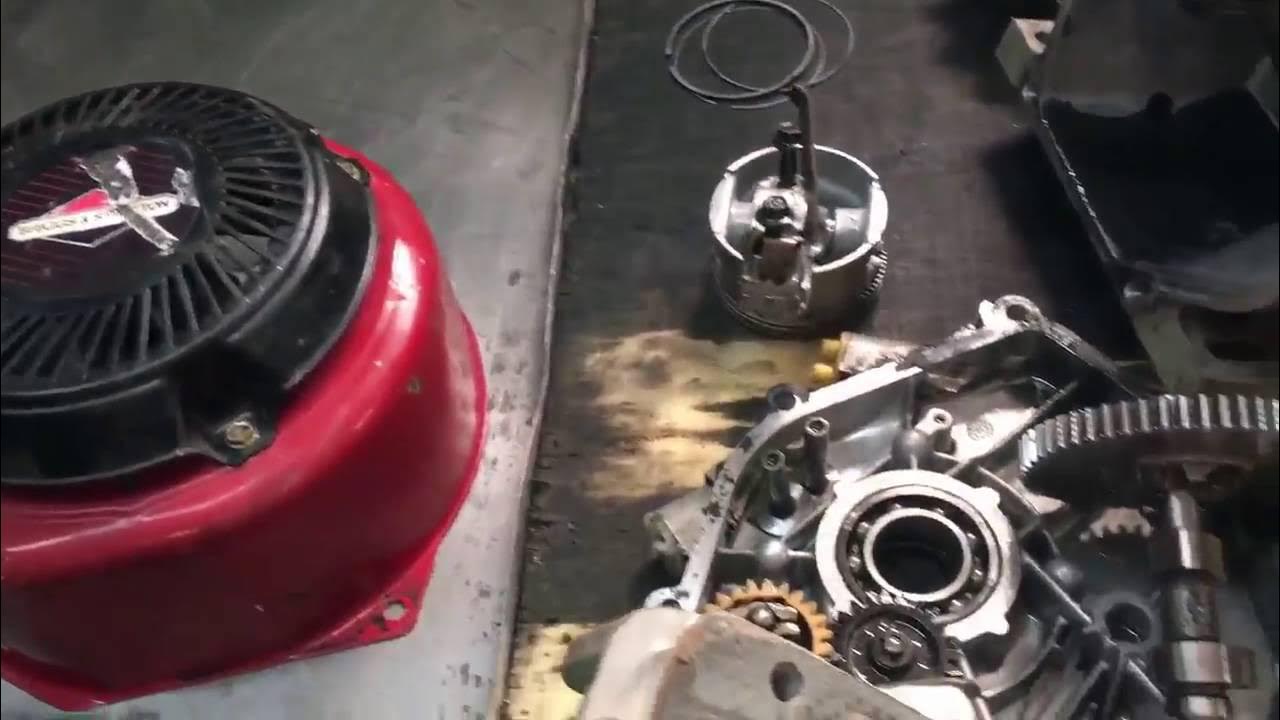

Этапы отсоединения двигателя
- Выкрутите болты крепления двигателя к раме или деке, используя торцевой ключ нужного размера.
- Приподнимите двигатель, отсоединяя виброгасящие втулки и резиновые подушки от монтажных проушин.
- Отсоедините:
- Тягу дроссельной заслонки от карбюратора
- Клеммы генератора (если имеется электрооборудование)
- Трубку вакуумного насоса (для моделей с усилителем тормозов)
| Тип крепления | Инструмент | Примечание |
|---|---|---|
| Болты M8-M10 | Торцевой ключ 12-14 мм | Проверьте наличие скрытых шайб |
| Втулки с резинометаллическими вставками | Монтировка + молоток | Не повредите посадочные гнёзда |
Извлеките силовой агрегат строго вертикально, избегая перекоса. Проверьте целостность изоляторов проводки и отсутствие деформации монтажной плиты. Уложите двигатель на ровную поверхность карбюратором вверх для последующей разборки.
Правильная очистка корпуса перед разборкой
Тщательная очистка корпуса двигателя критически важна для предотвращения попадания грязи в механизмы при разборке. Пренебрежение этим этапом приводит к ускоренному износу деталей, засорению топливной системы и масляных каналов.
Используйте мягкие щётки, сжатый воздух и специализированные обезжириватели. Избегайте агрессивных химикатов, способных повредить пластиковые элементы и уплотнители. Обязательно защитите воздухозаборник и свечное отверстие от проникновения загрязнений.
Порядок действий
- Сухая предварительная очистка:
- Удалите крупный мусор щёткой с жёсткой щетиной
- Продуйте стыки и рёбра охлаждения сжатым воздухом под низким давлением
- Влажная обработка:
- Нанесите автошампунь или моющий состав для двигателей
- Очищайте труднодоступные места зубной щёткой
- Избегайте прямого контакта воды с электронными компонентами
- Финишная просушка:
- Удалите остатки влаги сухой ветошью
- Выдержите двигатель на воздухе 1-2 часа перед разборкой
Особое внимание уделите зоне под топливным баком и местам крепления кожуха. Проверьте отсутствие влаги в области магнето и стартера. Только после полного высыхания приступайте к демонтажу компонентов.
Система подачи топлива: проверка шлангов и соединений
Тщательно осмотрите все топливные шланги на предмет трещин, потертостей или размягчённых участков. Особое внимание уделите зонам возле хомутов и точкам перегиба, где чаще возникают повреждения. Наличие следов протечек топлива или сильного запаха бензина указывает на необходимость замены.
Проверьте герметичность соединений между шлангами, топливным баком, карбюратором и топливным фильтром. Подтяните ослабшие хомуты отвёрткой, но избегайте перетяжки – это может деформировать шланги. Убедитесь, что шланги не перекручены и не пережаты другими элементами двигателя.
Ключевые этапы диагностики
- Тест на разгерметизацию: Зажмите шланг пальцами при работающем двигателе – отсутствие изменения в работе укажет на подсос воздуха.
- Проверка упругости: Надавите на стенки шланга – чрезмерная мягкость или твёрдость сигнализируют о старении материала.
- Контроль фильтра: Убедитесь в отсутствии засоров в топливном фильтре, препятствующих свободному потоку.
Важно: При замене шлангов используйте только специализированные бензостойкие изделия аналогичного диаметра. Сокращение длины шлангов без запаса на вибрацию недопустимо.
| Проблема | Признак | Решение |
|---|---|---|
| Трещины на шланге | Запах бензина, мокрые пятна | Немедленная замена |
| Пересушенный шланг | Хруст при изгибе, потеря гибкости | Плановое обновление |
| Слабый хомут | Подтёки в месте соединения | Затяжка или замена крепежа |
После ремонта запустите двигатель и повторно проверьте узлы под нагрузкой. Длительная вибрация может выявить неочевидные дефекты монтажа. Убедитесь в отсутствии капель топлива на поверхности двигателя и под ним.
Замена топливного фильтра своими руками
Перед началом работ подготовьте новый топливный фильтр (совместимый с вашей моделью Briggs & Stratton), плоскогубцы, чистую ветошь и ёмкость для слива остатков бензина. Обязательно заглушите двигатель и дождитесь его полного остывания. Отключите топливопровод от карбюратора, предварительно пережав штатный зажим или используя струбцину для минимизации утечки горючего.
Снимите старый фильтр, отсоединив оба шланга (входной и выходной), запомнив их расположение. Утилизируйте отработанный элемент согласно экологическим нормам. Тщательно протрите места соединений от грязи и остатков топлива – это предотвратит попадание мусора в систему.
Пошаговый процесс установки
- Наденьте топливные шланги на патрубки нового фильтра, соблюдая направление потока (обычно указано стрелкой на корпусе)
- Затяните хомуты плоскогубцами до плотной фиксации, избегая пережима резиновых трубок
- Проверьте герметичность соединений, временно подав топливо (открыв кран бензобака)
- Убедитесь в отсутствии подтеканий, при необходимости подтяните хомуты
| Типичные ошибки | Последствия |
| Обратная установка фильтра | Препятствие потоку топлива, нестабильная работа мотора |
| Недостаточная затяжка хомутов | Утечка горючего, риск возгорания |
| Использование неоригинального фильтра | Снижение пропускной способности, преждевременный засор |
После запуска двигателя дайте ему поработать на холостых оборотах 2-3 минуты – это удалит воздушные пробки из системы. Если мотор глохнет или работает с перебоями, повторно проверьте правильность подключения шлангов и герметичность соединений. Регулярная замена фильтра (каждые 50 моточасов или по рекомендации производителя) существенно продлевает ресурс карбюратора.
Разборка и чистка карбюратора шаг за шагом
Перед началом работ подготовьте чистую рабочую зону, защитные очки, набор отверток (шлицевых и крестовых), ключи-головки, очиститель карбюратора в аэрозоле, мягкую кисть и ёмкость для мелких деталей. Обеспечьте хорошее освещение.
Отсоедините провод свечи зажигания для предотвращения случайного запуска двигателя. Снимите воздушный фильтр и корпус воздухоочистителя, чтобы получить доступ к карбюратору. Перекройте топливный кран (если установлен) или используйте зажим для шланга.
Процесс разборки и очистки
- Отсоединение карбюратора:
- Ослабьте хомуты топливного шланга и тяги управления дросселем
- Аккуратно снимите топливный шланг, избегая попадания бензина
- Открутите крепёжные болты/гайки карбюратора к впускному коллектору
- Разборка узлов:
- Выкрутите винты поплавковой камеры и снимите её
- Извлеките поплавок и игольчатый клапан, запомнив ориентацию
- Отверните главный жиклер и жиклер холостого хода (при наличии)
- Выкрутите регулировочные винты качества и количества смеси, предварительно запомнив количество оборотов до упора
- Чистка компонентов:
- Промойте все детали струёй очистителя карбюратора
- Прочистите жиклеры тонкой медной проволокой (не использовать стальные иглы!)
- Проверьте целостность уплотнительных прокладок и диафрагмы
- Удалите отложения в каналах кистью и сжатым воздухом
- Проверка и сборка:
- Убедитесь в отсутствии задиров на поплавке и корпусе
- Проверьте герметичность игольчатого клапана
- Соберите карбюратор в обратной последовательности
- Установите регулировочные винты на исходные позиции
| Деталь | Критерий проверки |
|---|---|
| Поплавок | Отсутствие топлива внутри, свободный ход на оси |
| Жиклеры | Просвет должен быть идеально круглым без деформации |
| Уплотнения | Отсутствие трещин и остаточной деформации |
Регулировка уровня топлива в поплавковой камере
Точная настройка уровня горючего в поплавковой камере карбюратора критична для стабильной работы двигателя. Недостаточный объем приводит к обеднению смеси и потере мощности, а избыточный – к переливу, затоплению свечи и повышенному расходу топлива.
Перед регулировкой демонтируйте карбюратор, отсоедините топливный шланг и снимите поплавковую камеру, открутив крепежные винты. Очистите внутренние поверхности от загрязнений сжатым воздухом или мягкой кистью, уделяя внимание седлу игольчатого клапана и каналу подачи топлива.
Процедура регулировки
Переверните крышку карбюратора вверх дном, чтобы поплавок свободно свисал. Измерьте расстояние между упорной площадкой поплавка и привалочной плоскостью крышки (без прокладки). Стандартный зазор для большинства моделей Briggs & Stratton составляет 6.35–7.62 мм. Используйте калиброванный щуп для проверки.
Корректировка положения:
- Если зазор превышает норму – аккуратно подогните металлический язычок, упирающийся в иглу клапана, вверх для уменьшения уровня топлива
- Если зазор меньше требуемого – осторожно отогните язычок вниз для повышения уровня
После регулировки повторно проверьте зазор. Убедитесь, что поплавок движется без заеданий, а игла клапана свободно ходит в седле. Соберите узел в обратной последовательности, установите новую прокладку поплавковой камеры и проверьте работу двигателя на всех режимах.
Ремонт дроссельной заслонки: устранение залипания
Залипание дроссельной заслонки в двигателях Briggs & Stratton проявляется как нестабильная работа на холостом ходу, самопроизвольное изменение оборотов или трудности с запуском. Основные причины – накопление грязи, смолистых отложений и некачественного топлива в узле воздушной заслонки.
Игнорирование проблемы приводит к перерасходу бензина, перегреву двигателя и ускоренному износу цилиндро-поршневой группы. Регулярная очистка механизма продлевает ресурс карбюратора и обеспечивает плавную регулировку оборотов.
Пошаговый процесс очистки
Необходимые материалы: очиститель карбюратора, мягкая кисть, чистая ветошь, набор гаечных ключей, защитные перчатки.
- Отсоедините топливный шланг и снимите воздушный фильтр для доступа к карбюратору
- Аккуратно демонтируйте тяги привода заслонки, запоминая их положение
- Извлеките ось заслонки из корпуса, открутив крепежные винты
- Обработайте все детали очистителем:
- Особое внимание уделите посадочному месту заслонки
- Удалите нагар с пружины и фиксаторов
- Протрите элементы ветошью без ворса до полного удаления загрязнений
- Проверьте плавность хода оси вручную перед сборкой
- Смажьте шарнирные соединения каплей моторного масла
- Выполните сборку в обратном порядке, проверив плотность прилегания заслонки
Критические моменты: Не допускайте деформации заслонки при чистке – даже незначительный перекос нарушает герметичность. При обнаружении коррозии на оси или трещин на пластине обязательна замена деталей.
| Тип неисправности | Визуальный признак | Решение |
| Засорение жиклеров | Черные смолистые отложения | Продувка сжатым воздухом |
| Износ оси | Люфт более 0.5 мм | Установка ремкомплекта |
| Деформация пластины | Просвет при закрытии | Замена заслонки |
После сборки запустите двигатель и проверьте реакцию на ручное управление дросселем. Корректировку холостого хода выполняйте винтом на карбюраторе при прогретом моторе.
Диагностика свечи зажигания: признаки неисправности
Неисправная свеча зажигания – частая причина проблем в двигателях Briggs&Stratton. Её отказ проявляется характерными симптомами, заметными при запуске и работе мотора. Игнорирование этих признаков ведет к повышенному расходу топлива, потере мощности и ускоренному износу цилиндро-поршневой группы.
Визуальный осмотр электрода и изолятора – первый шаг диагностики. Требуется выкрутить свечу специальным ключом, очистить от нагара и тщательно изучить её состояние. Наличие механических повреждений, эрозии электрода или отклонения в зазоре требуют немедленной замены элемента.
Ключевые признаки неисправности
- Затрудненный запуск двигателя: мотор долго "схватывает", требует многократных рывков стартером.
- Неустойчивая работа на холостом ходу: двигатель "троит", обороты плавают, возможны неожиданные остановки.
- Падение мощности: заметное снижение тяги, особенно под нагрузкой (кошение густой травы, подъем в гору).
- Увеличенный расход топлива: бензин расходуется быстрее обычного при стандартных задачах.
- Хлопки в глушителе или карбюраторе: не сгоревшее топливо детонирует в выпускной/впускной системе.
Результаты визуального осмотра свечи
| Состояние | Внешний вид | Причина |
|---|---|---|
| Норма | Светло-коричневый/серый нагар, равномерный износ электрода | Правильная работа |
| Замасливание | Блестящий черный маслянистый налет | Износ маслосъемных колец, перелив масла |
| Красный налет | Кирпично-красный оттенок изолятора | Присадки в некачественном топливе |
| Белый изолятор | Белёсый цвет, оплавленные электроды | Перегрев (бедная смесь, раннее зажигание) |
| Механические повреждения | Трещины изолятора, сколы, деформация электрода | Неправильный зазор, брак, детонация |
Важно: Проверяйте зазор щупом при замене свечи! Для Briggs&Stratton стандарт – 0.76 мм. Отклонения нарушают искрообразование. Всегда используйте свечи с рекомендованным калильным числом (указано в инструкции к двигателю).
Правила замены свечи зажигания на Briggs & Stratton
Перед началом работ полностью заглушите двигатель и дождитесь его остывания. Отсоедините высоковольтный провод свечи зажигания, аккуратно потянув за защитный колпачок (ни в коем случае не за сам провод). Очистите область вокруг свечи от грязи сжатым воздухом или мягкой кистью, чтобы предотвратить попадание мусора в цилиндр.
Используйте только специальный свечной ключ, соответствующий размеру шестигранника свечи (обычно 13/16" или 5/8"). Вставьте ключ строго перпендикулярно к головке цилиндра, избегая перекоса. Выкручивайте свечу против часовой стрелки плавными движениями до полного извлечения из резьбового отверстия.
Критически важные этапы установки новой свечи
Проверьте маркировку: новая свеча должна точно соответствовать спецификации двигателя (указана в руководстве пользователя). Ошибка в калильном числе или размере резьбы вызовет сбои в работе или механические повреждения.
- Правильно отрегулируйте зазор между электродами щупами-лезвиями до значения, рекомендованного производителем (обычно 0.76 мм). Не допускайте контакта центрального электрода с боковым при замере.
- Аккуратно вкрутите свечу вручную до ощущения упора, чтобы избежать перекоса резьбы. При малейшем сопротивлении выверните и начните заново.
- Затягивайте динамометрическим ключом с моментом 15-20 Н∙м (для большинства моделей). При отсутствии ключа: после ручной посадки сделайте 1/8-1/4 оборота стандартным ключом.
| Ошибка | Последствие |
| Попадание грязи в цилиндр | Задиры зеркала цилиндра, падение компрессии |
| Недостаточный момент затяжки | Прорыв газов, перегрев свечи, калильное зажигание |
| Чрезмерная затяжка | Срыв резьбы ГБЦ, трещина в изоляторе |
Перед подключением провода визуально убедитесь в чистоте контакта колпачка и отсутствии трещин на изоляции. Наденьте колпачок до характерного щелчка, подтверждающего фиксацию. После запуска двигателя проверьте отсутствие посторонних шумов и стабильность холостого хода.
Проверка воздушного фильтра и его замена
Загрязненный воздушный фильтр ограничивает подачу кислорода в карбюратор, вызывая проблемы с запуском двигателя, снижение мощности и перерасход топлива. Регулярный осмотр предотвращает попадание пыли в цилиндры, продлевая ресурс мотора.
Частота проверки зависит от условий эксплуатации: при работе в пыльных зонах (строительство, сухая трава) фильтр осматривают каждые 5-10 моточасов, в обычных условиях – через 25-50 часов. Явные признаки необходимости замены – плотные отложения грязи, масляные пятна или деформация элемента.
Порядок действий
- Отключите двигатель и дождитесь полного охлаждения.
- Снимите крышку воздушного фильтра, открутив крепежные винты/гайки или отстегнув защелки (зависит от модели).
- Извлеките фильтрующий элемент, аккуратно вынув его из корпуса. Оцените состояние:
- Бумажный фильтр: просветите фонариком – если свет не проходит через гофры, требуется замена.
- Поролоновый/двойной элемент: промойте в мыльной воде, просушите и пропитайте моторным маслом (если предусмотрено конструкцией).
Установка нового фильтра:
- Тщательно протрите посадочное место в корпусе сухой тканью.
- Поместите чистый/новый элемент, совместив пазы или метки (не перепутайте сторону установки!).
- Закройте крышку, равномерно затянув крепеж во избежание подсоса неочищенного воздуха.
| Тип фильтра | Метод обслуживания | Ресурс |
|---|---|---|
| Бумажный (сухой) | Продувка сжатым воздухом изнутри наружу или замена | 1 сезон |
| Поролоновый | Промывка + масляная пропитка | 2-3 чистки |
| Комбинированный (бумага+поролон) | Замена бумаги, чистка поролона | По состоянию |
Важно: Никогда не запускайте двигатель без фильтра – даже кратковременная работа приводит к абразивному износу поршневой группы. При замене используйте только оригинальные детали или сертифицированные аналоги, точно соответствующие модели двигателя.
Тестирование катушки зажигания мультиметром
Для проверки первичной обмотки установите мультиметр в режим измерения сопротивления (Ω) на диапазон 0-200 Ом. Подсоедините щупы к контактам низковольтных выводов катушки – обычно это центральный контакт и металлический корпус ("масса"). Исправная первичная обмотка покажет сопротивление в пределах 0.5–2.0 Ом. Отклонение от этого диапазона указывает на обрыв или короткое замыкание.
Переключите мультиметр на диапазон 2–20 кОм для тестирования вторичной обмотки. Один щуп подключите к высоковольтному выходу катушки (куда вставляется свечной провод), второй – к "массе" (корпусу). Нормальное сопротивление варьируется в пределах 2.5–15 кОм в зависимости от модели. Бесконечное значение сигнализирует об обрыве обмотки, близкое к нулю – о межвитковом замыкании.
Порядок действий при диагностике
- Отсоедините высоковольтный провод и свечу зажигания
- Очистите контакты катушки от грящи и окислов
- Проверьте первичную обмотку:
- Красный щуп → центральный контакт
- Черный щуп → корпус (диапазон 0-200 Ом)
- Проверьте вторичную обмотку:
- Красный щуп → высоковольтный выход
- Черный щуп → корпус (диапазон 2-20 кОм)
Важные нюансы: Перед замерами снимите остаточное напряжение – краткосрочно замкните корпус катушки на "массу" двигателя. Используйте цифровой мультиметр с точностью ±1%. Сравнивайте результаты с техническими нормативами для вашей модели двигателя (см. таблицу).
| Модель катушки | Первичная обмотка (Ом) | Вторичная обмотка (кОм) |
|---|---|---|
| Standard Magnetron | 0.8–1.5 | 3.5–5.5 |
| Solid State Ignition | 1.0–1.8 | 8.0–12.0 |
Замена магнето на двигателе Briggs & Stratton
Перед началом работ полностью обесточьте систему: снимите высоковольтный провод со свечи зажигания и отсоедините клемму заземления магнето (если имеется). Очистите зону вокруг узла от грязи и травы для предотвращения попадания посторонних частиц внутрь двигателя.
Определите тип крепления магнето (обычно 1-2 винта или болта). Зафиксируйте положение маховика, совместив метку "TDC" (Верхняя Мертвая Точка) на нем с меткой на картере. Это критически важно для правильной синхронизации зажигания.
Последовательность демонтажа и установки
- Выкрутите крепежные элементы магнето отверткой или торцевым ключом (размер зависит от модели).
- Аккуратно отсоедините разъем провода заземления (при наличии), избегая резких рывков.
- Извлеките старый модуль, запомнив его ориентацию относительно воздушного зазора (0.2-0.4 мм до маховика).
- Установите новое магнето в посадочное место, соблюдая первоначальное положение.
- Временно зафиксируйте модуль, вставив крепеж без полной затяжки.
- Проверьте зазор щупом, аккуратно подвигав модуль при необходимости.
- Затяните крепеж с моментом 6-8 Н·м (не допуская перекоса).
- Подсоедините провод заземления и наденьте высоковольтный провод на свечу.
Контроль воздушного зазора - обязательный этап! Используйте щупы толщиной 0.3 мм. Правильная регулировка влияет на:
- Мощность искрообразования
- Стабильность запуска
- Отсутствие пропусков зажигания
После сборки проверьте работу: дерните стартер вручную (на искру) или запустите двигатель. Отсутствие искры свидетельствует о неправильном монтаже, нарушении зазора или дефекте нового магнето.
| Типовая проблема | Вероятная причина |
| Двигатель не запускается | Неправильный зазор, обрыв провода заземления |
| Прерывистая работа на холостом ходу | Слабая затяжка крепежа, загрязнение магнитного полюса |
Регулировка зазора клапанов: подробная инструкция
Отключите свечу зажигания для блокировки вращения коленвала и снимите защитный кожух двигателя. Очистите область клапанной крышки от грязи перед демонтажем, чтобы предотвратить попадание мусора внутрь. Снимите крепёжные болты крышки, аккуратно поддев её отвёрткой при необходимости.
Проверните коленвал за болт стартера или вручную до положения верхней мёртвой точки (ВМТ) такта сжатия. Контролируйте движение толкателей: когда оба клапана полностью закрыты, а метка на маховике совмещена с прорезью смотрового окна – цилиндр находится в ВМТ.
Процедура регулировки
- Вставьте щуп нужной толщины между коромыслом и клапаном (стандартные зазоры для 4-тактных Briggs&Stratton: впуск 0,10–0,15 мм, выпуск 0,15–0,20 мм).
- Ослабьте контргайку регулировочного винта на коромысле ключом на 10 мм.
- Вращайте винт отвёрткой до появления лёгкого сопротивления при перемещении щупа.
- Зафиксируйте винт, затяните контргайку с усилием 7–9 Н·м, повторно проверьте зазор.
После регулировки обоих клапанов выполните контрольный замер. Проверните коленвал на 360° и повторно сверьте зазоры при повторном прохождении ВМТ. Убедитесь, что щуп проходит с лёгким трением без заклинивания или чрезмерного люфта.
| Компонент | Типовой зазор | Инструмент |
|---|---|---|
| Впускной клапан | 0,10–0,15 мм | Щуп 0.13 мм |
| Выпускной клапан | 0,15–0,20 мм | Щуп 0.18 мм |
Важно: При замене деталей ГРМ всегда выполняйте повторную регулировку. Измерения проводите на холодном двигателе (20°C). Установите крышку с новым уплотнением, избегая перекоса при затяжке болтов крест-накрест.
Снятие головки блока цилиндров для осмотра
Отсоедините высоковольтный провод свечи зажигания, снимите кожух двигателя и воздушный фильтр для доступа к головке блока. Очистите внешнюю поверхность от грязи мягкой щёткой, уделяя внимание области вокруг болтов крепления, чтобы предотвратить попадание мусора в цилиндр при демонтаже.
Выкрутите свечу зажигания ключом, затем ослабьте болты крепления головки блока цилиндров в последовательности, обратной затяжке – начиная с крайних и двигаясь к центру крестообразно. Используйте динамометрический ключ для контроля усилия, если планируется повторная установка без замены болтов.
Извлечение и первичная оценка состояния
Аккуратно снимите головку блока, постукивая резиновым молотком по рёбрам охлаждения, если деталь "прикипела". Не применяйте металлические инструменты – алюминиевый сплав легко повреждается. Осмотрите:
- Прокладку на разрывы, прогары и деформации
- Поверхность камеры сгорания на трещины вокруг седла клапана
- Цилиндрическую часть (гильзу) на задиры и вертикальные риски
При обнаружении дефектов подготовьте головку к ремонту:
- Обезжирьте плоскости ацетоном
- Удалите нагар с клапанов металлической щёткой
- Проверьте плоскостность линейкой с щупом (допустимый зазор – 0.05 мм)
| Дефект | Рекомендуемое действие |
|---|---|
| Прогар прокладки | Обязательная замена |
| Волнистость привалочной плоскости | Фрезеровка на спецстанке |
| Трещина между клапанами | Заварка аргоном |
Перед обратной сборкой тщательно удалите остатки старой прокладки шпателем, не повреждая металл. Все резьбовые отверстия в блоке продуйте сжатым воздухом для удаления масла и стружки.
Диагностика поршневой группы: износ и повреждения
Проверка поршневой группы начинается с измерения компрессии компрессометром. Низкие показатели (менее 6-7 атм) указывают на износ колец, поршня или цилиндра. Дополнительный симптом – сизый дым из выхлопа и повышенный расход масла, свидетельствующий о попадании смазки в камеру сгорания.
Для детальной диагностики снимите головку блока цилиндров. Осмотрите зеркало цилиндра: вертикальные царапины или блестящие полосы говорят о задирах. Проверьте состояние юбки поршня – трещины, сколы или оплавления требуют замены. Особое внимание уделите поршневым кольцам: поломки перемычек между канавками или потеря упругости критичны.
Ключевые параметры износа
Используйте микрометр и щупы для точных замеров:
- Зазор поршень-цилиндр
Измеряется в плоскости, перпендикулярной поршневому пальцу. Превышение 0,15 мм требует расточки цилиндра. - Люфт в канавках колец
Допустимый зазор между кольцом и стенкой канавки – до 0,1 мм. Щуп толщиной свыше 0,2 мм сигнализирует о критичном износе. - Торцевой зазор колец
Располагайте кольцо в цилиндре и замеряйте щупом стык. Норма: 0,2-0,4 мм. Зазор более 1 мм недопустим.
| Дефект | Визуальные признаки | Последствия |
|---|---|---|
| Износ компрессионных колец | Истончение кромки, потеря упругости | Падение мощности, прорыв газов в картер |
| Залегание колец | Кокс в канавках, неподвижность колец | Снижение компрессии, задиры на цилиндре |
| Прогар поршня | Оплавленные края, черные пятна на днище | Разрушение перемычек, заклинивание двигателя |
Важно: При обнаружении конусности или овальности цилиндра более 0,05 мм обязательна расточка под ремонтный размер. Всегда заменяйте поршень и кольца комплектом. Проверяйте шатунные вкладыши – неравномерный износ поршня часто связан с дефектами кривошипно-шатунного механизма.
Замена поршневых колец двигателя Briggs & Stratton своими силами
Перед началом работ убедитесь в наличии необходимых инструментов: комплекта новых колец, динамометрического ключа, щупа для замера зазоров, съемника стопорных колец, мягкого молотка и чистящих материалов. Подготовьте рабочее место с хорошим освещением и освободите двигатель от навесного оборудования.
Тщательно очистите внешние поверхности двигателя от грязи перед разборкой, чтобы предотвратить попадание абразивных частиц в цилиндр. Слейте масло через дренажное отверстие и снимите головку блока цилиндров, предварительно открутив крепежные болты в обратной последовательности, рекомендованной производителем.
Последовательность замены колец
- Извлечение поршня:
- Снимите картер и отсоедините шатун от коленчатого вала
- Аккуратно вытолкните поршень с шатуном через верхнюю часть цилиндра
- Демонтаж старых колец:
- Расшплинтуйте и извлеките поршневой палец
- Снимите стопорные кольца специальным съемником
- Аккуратно разведите замки колец и снимите компрессионные и маслосъемные кольца
- Подготовка и установка новых колец:
- Проверьте зазоры в замках новых колещ в цилиндре (0.2-0.4 мм)
- Установите кольца в канавки поршня в правильной последовательности:
Позиция Тип кольца Верхнее Компрессионное с хромированным покрытием Среднее Компрессионное коническое Нижнее Маслосъемное с пружинным расширителем - Сместите замки колец относительно друг друга под углом 120°
Критические моменты сборки: При установке поршня в цилиндр используйте монтажную оправку для колец. Направляйте стрелку на днище поршня строго в сторону выпускного клапана. Затягивайте гайки шатуна с моментом 8-10 Н·м динамометрическим ключом. После сборки залейте свежее масло рекомендованной производителем вязкости.
Обязательно проверьте компрессию после первого запуска. Если давление ниже 7 атм, потребуется диагностика прилегания колец. Первые 30 минут эксплуатации проведите в щадящем режиме без нагрузки для приработки новых деталей.
Ремонт стартера: устранение обрыва шнура
Обрыв стартерного шнура – распространённая неисправность, блокирующая запуск двигателя. Шнур рвётся из-за естественного износа, резких рывков или перетирания о металлические кромки корпуса. Для восстановления работоспособности потребуется замена тросика с соблюдением техники безопасности.
Перед началом работ убедитесь, что двигатель заглушён, а свеча зажигания отсоединена. Снимите стартерный узел с двигателя, открутив крепёжные болты. Аккуратно разберите корпус стартера, запоминая расположение пружин и храповика – эти детали находятся под напряжением!
Последовательность замены шнура
- Сброс натяжения пружины: Зафиксируйте корпус катушки струбциной. Медленно отпустите рукоятку стартера, позволяя пружине плавно разжаться.
- Извлечение обрывка: Отсоедините старый трос от ручки и катушки. Если обломок заклинил в шкиве, аккуратно вытащите его плоскогубцами.
- Подбор нового шнура: Используйте трос аналогичного диаметра и длины (обычно 1.5-2.5 мм). Синтетические материалы типа нейлона предпочтительнее хлопчатобумажных.
- Закрепление на катушке: Проденьте один конец шнура в отверстие шкива, завяжите надёжный двойной узел. Убедитесь, что узел не мешает вращению.
- Намотка пружины: Поверните катушку против часовой стрелки на 3-4 оборота (согласно инструкции к модели), создавая начальное натяжение.
- Заправка шнура: Проденьте свободный конец через отверстие в корпусе стартера, закрепите рукоятку специальным узлом (например, "стопорным").
Важно! При сборке проверьте плавность хода шнура и возврат рукоятки пружиной. Тестовый запуск проводите только после установки стартера на двигатель и подключения свечи. Если трос снова рвётся – осмотрите кромки выходного отверстия на корпусе и при необходимости обработайте их напильником.
Чистка и смазка стартерного механизма
Регулярная чистка стартерного механизма предотвращает залипание деталей и износ троса. Скопившаяся грязь, пыль и засохшая смазка увеличивают усилие при запуске, приводя к обрыву шнура или поломке храповика. Очистку проводят при явном сопротивлении ручного стартера или перед сезонным обслуживанием двигателя.
Демонтируйте стартерный узел, открутив крепежные болты на корпусе двигателя. Аккуратно снимите корпус стартера, избегая резких движений – внутри расположена возвратная пружина под напряжением. Разложите компоненты в порядке разборки: шкив, трос с ручкой, пружину и фиксаторы.
Технология обработки
Обезжирьте металлические детали уайт-спиритом или керосином, удаляя масляные отложения. Особое внимание уделите:
- Внутренним канавкам шкива
- Поверхности храпового барабана
- Зубьям маховика
Мелкой наждачной бумагой (№220-320) зачистите коррозию на пружине и оси шкива. Промойте узлы водой с моющим средством, затем тщательно просушите сжатым воздухом.
| Узел | Тип смазки | Точки нанесения |
|---|---|---|
| Ось шкива | Графитовая смазка | Центральное отверстие |
| Пружина | Литиевая смазка | Витки (тонкий слой) |
| Храповик | WD-40 | Зубья и пружины лапок |
После смазки проверьте плавность хода троса и вращение шкива. Соберите механизм в обратном порядке, фиксируя пружину стопором. Исключите попадание излишков смазки на храповые элементы – это вызовет проскальзывание при запуске.
Проверка масляного насоса и уровня смазки
Контроль уровня масла – критически важная процедура перед запуском двигателя. Всегда проверяйте масло на холодном двигателе при горизонтальном положении техники, используя щуп: извлеките его, протрите насухо, затем снова погрузите до упора и извлеките для точного замера. Уровень должен находиться между метками MIN и MAX. Не допускайте превышения максимальной отметки – это вызывает вспенивание и падение давления.
Признаки неисправности масляного насоса включают мигание аварийной лампы давления масла, металлический стук в подшипниках, перегрев двигателя или низкий уровень масла без видимых подтеков. Для диагностики потребуется частичная разборка: снимите кожух вентилятора и картер, чтобы получить доступ к насосу. Визуально оцените целостность шестерен и корпуса на предмет трещин или сколов.
Диагностика масляного насоса
Проведите следующие проверки компонентов насоса:
- Шестерни привода – убедитесь в отсутствии сломанных зубьев и свободном вращении на валу
- Редукционный клапан – проверьте пружину на упругость, очистите каналы от грязи
- Монтажные поверхности – плоскость прилегания к блоку цилиндров не должна иметь деформаций
Основные причины выхода из строя:
- Забитый маслоприемник из-за грязного масла или нагара
- Износ шестерен с превышением зазоров более 0.1 мм
- Заклинивание редукционного клапана в открытом положении
- Разгерметизация всасывающего патрубка
| Параметр | Норма | Критическое значение |
|---|---|---|
| Зазор между шестернями и корпусом | 0.03-0.08 мм | >0.15 мм |
| Давление масла (на прогретом моторе) | 1.5-3.5 бар | <1 бар |
| Осевой люфт вала насоса | 0.01-0.05 мм | >0.1 мм |
После замены насоса или масла обязательно проверните коленвал вручную перед запуском для заполнения системы смазки. При первом старте контролируйте давление масла – если лампа не гаснет в течение 10 секунд, немедленно заглушите двигатель.
Замена сальников коленвала при течи масла
Течь масла через сальники коленчатого вала – распространенная проблема в двигателях Briggs & Stratton, приводящая к потере смазки, загрязнению деталей и риску заклинивания мотора. Основные признаки утечки: масляные пятна под двигателем, снижение уровня масла без видимых повреждений картера или густое загрязнение в зоне шкива/маховика.
Неисправность требует немедленного устранения, так как попадание масла на воздушный фильтр или систему зажигания нарушает работу двигателя. Замену сальников можно выполнить самостоятельно, предварительно подготовив необходимые инструменты и расходные материалы.
Порядок замены сальников
Необходимые материалы и инструменты:
- Новые сальники (размеры указываются на старых элементах или в мануале двигателя)
- Отвертка с плоским жалом
- Молоток
- Деревянный брусок или пластиковая проставка
- Чистая ветошь
- Перчатки и защитные очки
Этапы работ:
- Подготовка: Слейте масло из картера, снимите кожух вентилятора и элементы, закрывающие доступ к концам коленвала (шкив, маховик, стартер).
- Извлечение старых сальников:
- Аккуратно подденьте кромку сальника отверткой, избегая царапин на посадочном месте вала.
- Плавно вытащите сальник, используя отвертку как рычаг. Если элемент застрял – аккуратно постучите по отвертке молотком.
- Очистка посадочных мест: Тщательно удалите грязь и остатки старой резины с коленвала и посадочных гнезд в картере ветошью. Заусенцы на металле зашлифуйте.
- Установка новых сальников:
- Легко смажьте внутреннюю кромку нового сальника чистым моторным маслом.
- Установите сальник ровно в посадочное отверстие.
- Аккуратно запрессуйте его до упора, постукивая молотком через деревянный брусок/проставку по внешнему ободу. Следите, чтобы сальник входил без перекосов.
- Проверка: Убедитесь, что сальник полностью сел в гнездо, а его рабочая кромка не повреждена. Соберите двигатель в обратной последовательности, залейте масло.
Критические ошибки: Установка сальника под углом, повреждение уплотнительной кромки при монтаже, неочищенные задиры на валу или в гнезде. Это гарантированно вызовет повторную течь.
| Признак правильной установки | Признак ошибки |
| Сальник сидит заподлицо с картером | Сальник выступает или утоплен неровно |
| Резиновая кромка не имеет вмятин/заломов | На кромке видны следы инструмента |
| Вал вращается без усилий | Появилось сопротивление вращению |
Сборка двигателя Briggs & Stratton после ремонта: ключевые этапы
Строгое соблюдение последовательности сборки и технических требований производителя (затяжных моментов, зазоров) критически важно для восстановления работоспособности и долговечности отремонтированного двигателя Briggs & Stratton. Используйте только качественные запчасти и новые уплотнители (прокладки, сальники), рекомендованные для конкретной модели.
Перед началом сборки убедитесь в абсолютной чистоте всех деталей, рабочих поверхностей и внутренних каналов двигателя; используйте очиститель карбюратора или керосин для удаления загрязнений и следов старой прокладки. Подготовьте необходимый инструмент, включая динамометрический ключ для точного контроля момента затяжки.
Основные этапы сборки
1. Установка коленчатого вала и подшипников:
- Аккуратно запрессуйте новые шариковые или игольчатые подшипники в картер и крышку картера, используя подходящую оправку, чтобы не повредить посадочные места.
- Нанесите тонкий слой чистого моторного масла на шейки коленвала и установите вал в картер, проверив легкость его вращения.
2. Сборка шатунно-поршневой группы (ШПГ):
- Установите новые поршневые кольца, соблюдая ориентацию (метки "TOP" вверх) и правильное расположение замков (смещение стыков на 120-180 градусов).
- Смажьте поршень, кольца, стенки цилиндра и шатунный подшипник обильно моторным маслом.
- Сожмите кольца спец. хомутом и аккуратно введите поршень в гильзу цилиндра, направляя шатун на шейку коленвала. Закрепите крышку шатуна с новыми болтами, затянув их динамометрическим ключом в указанной последовательности и с правильным моментом.
3. Монтаж картера и уплотнений:
- Нанесите тонкий ровный слой герметика (например, Loctite 518) на привалочные поверхности картера и крышки только в местах, указанных производителем (обычно вокруг масляных каналов и болтов). Избегайте избытка герметика!
- Установите новую прокладку картера (если предусмотрена конструкцией). Совместите картер и крышку, вверните и равномерно затяните все болты крепления динамометрическим ключом в крестообразной последовательности до требуемого момента.
- Установите новые сальники коленвала (передний и задний), аккуратно запрессовывая их заподлицо.
4. Установка головки цилиндра:
- Тщательно очистите привалочные поверхности блока и головки цилиндра от старой прокладки.
- Положите новую прокладку головки цилиндра на блок. Никогда не используйте старую прокладку!
- Установите головку цилиндра. Вверните болты крепления головки вручную.
- Затяните болты динамометрическим ключом в несколько проходов, строго соблюдая указанную производителем последовательность и конечный момент затяжки (часто требуется дотяжка после первого запуска).
5. Монтаж ГРМ (если применимо) и вспомогательных узлов:
- Для двигателей с верхним расположением клапанов (OHV): установите толкатели, штанги, коромысла. Отрегулируйте тепловой зазор клапанов щупом согласно спецификации.
- Установите маховик: наденьте шпонку в паз коленвала, наживите маховик, затяните крепежный болт/гайку с большим моментом (требуется фиксатор резьбы и стопорение). Проверьте биение.
- Смонтируйте стартер, модуль зажигания, карбюратор, глушитель, кожухи, воздушный фильтр, топливный бак, соблюдая моменты затяжки и подключение тяг/тросов управления.
6. Заправка и предпусковые проверки:
- Залейте рекомендованное моторное масло до нужного уровня. Заправьте чистым бензином.
- Проверьте легкость вращения коленвала за шкив/маховик. Убедитесь в отсутствии затираний и посторонних шумов.
- Проверьте наличие искры и подачу топлива.
Настройка карбюратора после обслуживания
После сборки карбюратора критически важно проверить герметичность соединений и отсутствие подсоса воздуха. Убедитесь, что все прокладки установлены правильно, а крепежные винты затянуты с рекомендованным усилием. Подсос неочищенного воздуха приведет к некорректной работе двигателя и сведет на нет все усилия по настройке.
Перед запуском установите регулировочные винты в базовое положение: винт холостого хода (L) – 1.5 оборота от полного закручивания, винт высоких оборотов (H) – 1.25 оборота. Запустите двигатель и дайте ему прогреться 5 минут до рабочей температуры. Настройку выполняйте только на прогретом двигателе!
Пошаговая регулировка
- Регулировка холостого хода:
- Медленно вращайте винт (L) по часовой стрелке до начала неустойчивой работы
- Поворачивайте винт против часовой стрелки до аналогичного падения оборотов
- Найдите середину между этими точками и зафиксируйте положение
- Регулировка высоких оборотов:
- Резко выжмите газ до максимума
- Корректируйте винт (H) до исчезновения черного дыма из выхлопа
- При появлении "чихания" или перебоев – обогатите смесь (выкрутите винт на 1/8 оборота)
- Проверка переходного режима:
- Резко нажмите и отпустите ручку газа
- Двигатель не должен глохнуть или "захлебываться"
- При проблемах – повторите регулировку винта (L)
Контрольные параметры:
| Обороты холостого хода | 1700-2000 об/мин (уточните в мануале модели) |
| Цвет свечи | Коричневатый нагар (серый – бедная смесь, черный – богатая) |
| Реакция на газ | Мгновенный набор оборотов без провалов |
Пробный запуск отремонтированного двигателя
Перед первым запуском после ремонта тщательно проверьте все соединения: убедитесь в надежности крепления топливного шланга, отсутствии подтеков масла и правильной установке воздушного фильтра. Проверните коленвал вручную на 2-3 оборота – движение должно быть плавным, без заеданий и посторонних звуков.
Залейте свежее масло с рекомендованным производителем классом вязкости (SAE 30 или 10W-30) до контрольной отметки щупа. Заправьте топливный бак чистым бензином с октановым числом не ниже АИ-92, предварительно убедившись в исправности топливного крана и отсутствии воздушных пробок в системе.
Порядок запуска и диагностика
- Перекройте воздушную заслонку при холодном старте
- Переведите выключатель зажигания в положение "On"
- Плавно потяните стартерный трос до ощущения сопротивления
- Резким движением запустите двигатель
При неудачной попытке: не допускайте более 3-х рывков подряд. Дайте стартеру остыть 2 минуты, после чего повторите процедуру, приоткрыв дроссельную заслонку на ¼.
| Нормальная работа | Требует проверки |
| Ровный звук без вибраций | Хлопки в глушителе |
| Быстрый отклик на дроссель | Плавающие обороты |
| Отсутствие сизого дыма | Капли масла на свече |
После 5-минутной работы на холостом ходу прогрейте двигатель под нагрузкой 50% мощности. Контролируйте температуру головки цилиндра рукой (терпимое тепло – норма, невозможность прикоснуться – перегрев).
Регулировка холостого хода на работающем двигателе
Прогрейте двигатель до рабочей температуры (3-5 минут работы), чтобы стабилизировать топливную смесь и обороты. Убедитесь, что воздушный фильтр чист, а карбюратор крепко зафиксирован на двигателе. Проверьте отсутствие подсоса постороннего воздуха через прокладки или вакуумные шланги – это критично для точной настройки.
Найдите регулировочные винты на карбюраторе: винт холостого хода (обычно обозначен "L" или "T") и винт качества смеси ("H" или "LS"). Винт холостого хода напрямую влияет на частоту вращения коленвала на малых оборотах, а винт качества смеси – на соотношение бензина и воздуха в режиме холостого хода.
Процедура регулировки
- Базовая установка: Слегка закрутите винт качества смеси ("H") до упора (без усилия!), затем выверните его на 1.5-2 оборота – это стартовая позиция.
- Запуск и прогрев: Заведите мотор, дайте ему поработать на средних оборотах 3-5 минут.
- Настройка холостой смеси:
- Плавно вращайте винт качества смеси ("H") по часовой стрелке до падения оборотов или неустойчивой работы.
- Медленно выкручивайте винт против часовой стрелки до момента, когда обороты достигнут максимума и стабилизируются.
- Зафиксируйте это положение винта.
- Корректировка оборотов: Используйте винт холостого хода ("L" или "T"):
- Вращайте по часовой стрелке для увеличения оборотов.
- Вращайте против часовой стрелки для снижения оборотов.
- Добейтесь плавной работы без вибрации и остановки (типичный диапазон: 1200-1800 об/мин).
- Контрольная проверка: Резко нажмите и отпустите рычаг газа. Двигатель должен быстро реагировать без захлебывания или остановки. При необходимости повторите шаги 3-4.
| Винт | Функция | Направление вращения | Эффект |
|---|---|---|---|
| Качества смеси ("H") | Соотношение бензин/воздух (холостой ход) | По часовой стрелке | Обеднение смеси |
| Против часовой стрелки | Обогащение смеси | ||
| Холостого хода ("L" или "T") | Частота вращения коленвала | По часовой стрелке | Увеличение оборотов |
| Против часовой стрелки | Уменьшение оборотов |
После регулировки дайте двигателю поработать 1-2 минуты на холостом ходу для проверки стабильности. Если мотор глохнет при сбросе газа или дымит – повторите настройку винта качества смеси. Избегайте чрезмерного обогащения (черный выхлоп) или переобеднения (перегрев, хлопки в глушителе).
Профилактика поломок: правила эксплуатации
Строгое соблюдение базовых правил эксплуатации двигателя Briggs & Stratton минимизирует риск серьезных поломок и существенно продлевает его ресурс. Критически важны регулярный контроль технических жидкостей, чистота систем и правильные процедуры запуска/остановки.
Игнорирование регламента обслуживания ведет к ускоренному износу деталей, перегреву и дорогостоящему ремонту. Основное внимание уделяйте качеству топлива, состоянию фильтров и условиям хранения в межсезонный период.
- Контроль масла: Проверяйте уровень и состояние масла перед каждым запуском. Меняйте строго по регламенту (первые 5 часов, затем каждые 50 часов или сезонно). Используйте только рекомендованные производителем сорта.
- Качественное топливо: Применяйте свежий бензин с октановым числом не ниже указанного в инструкции. Избегайте этилированных сортов. При длительном простое (>30 дней) полностью сливайте бензин из бака и карбюратора либо добавляйте стабилизатор.
- Воздушный фильтр: Регулярно очищайте (продувкой или мягкой щеткой) и заменяйте при повреждениях или сильном загрязнении. Работа без фильтра недопустима.
- Охлаждение: Следите за чистотой ребер цилиндра и воздухозаборных отверстий. Не допускайте работы в закрытых помещениях без вентиляции. Прекращайте работу при первых признаках перегрева.
- Запуск и остановка: Не дергайте стартер резко. При холодном пуске используйте ручной подсос согласно инструкции. Перед остановкой дайте двигателю 1-2 минуты поработать на холостых оборотах для стабилизации температуры.
- Нагрузки: Избегайте длительной работы на максимальных оборотах без необходимости. Не допускайте перегрузок, превышающих паспортные характеристики двигателя.
- Хранение: Перед консервацией выполните полное техобслуживание: смените масло, очистите корпус от грязи, обработайте цилиндр маслом через свечное отверстие, защитите выхлопное отверстие от влаги.
Список источников
При подготовке материалов по самостоятельному ремонту двигателей Briggs & Stratton использовались специализированные технические документы и проверенные практические руководства. Основное внимание уделялось официальным ресурсам производителя и авторитетным изданиям, посвящённым обслуживанию малолитражных моторов.
Для углублённого изучения конкретных процедур рекомендуются следующие источники, содержащие детальные схемы, спецификации и пошаговые алгоритмы диагностики типовых неисправностей.
- Официальное руководство по ремонту и обслуживанию Briggs & Stratton (серии Classic, Quantum, PowerBuilt)
- Интерактивная база технических бюллетеней Briggs & Stratton для сервисных специалистов
- Книга "Small Engine Repair" издательства Haynes Manuals (главы про 4-тактные карбюраторные двигатели)
- Видеоархив обучающих материалов с канала Briggs & Stratton на YouTube (разборка/сборка карбюраторов, замена колец)
- Сборник статей "Ремонт садовой техники" (М. Козлов, 2021 г.) - раздел диагностики системы зажигания
- Патентная документация Briggs & Stratton на системы очистки воздуха и топливоподачи
- Технический форум LawnSite (архив обсуждений по устранению гидроудара и регулировке клапанов)
