Ремонт и обслуживание моторчика стеклоочистителей

Статья обновлена: 18.08.2025

Исправные стеклоочистители – критически важный элемент безопасности любого автомобиля. Отказ дворников в дождь или снегопад мгновенно ограничивает видимость и создает аварийную ситуацию.

Основой работы системы является моторчик дворников. Его поломка или сбои в сопутствующих компонентах – самые частые причины неисправности стеклоочистителей.

Эта статья поможет разобраться в устройстве привода дворников, методах его диагностики, типичных неполадках и способах их устранения своими руками.

Вы узнаете, какие действия предпринять, если дворники перестали работать полностью, двигаются слишком медленно, замирают в неправильном положении или не отключаются.

Типичные симптомы неисправности привода дворников

Дворники полностью не реагируют на включение переключателя. При этом другие электросистемы, питающиеся от того же предохранителя (например, омыватель), могут работать исправно.

Дворники двигаются с явно сниженной скоростью, "заедают" или останавливаются в произвольных положениях на стекле, не возвращаясь в парковочную зону.

Распространённые признаки поломок

Следующие проявления указывают на проблемы с приводом:

• Щелчки под торпедой при попытке включения без движения щёток
• Прерывистое движение рывками или работа только на одной скорости
• Характерный запах гари или дым из моторного отсека
• Щётки останавливаются вертикально на стекле при выключении
• Самопроизвольное включение/выключение без команды водителя

Для диагностики проверьте:

1. Целостность предохранителя (F-плавкая вставка в монтажном блоке)
2. Наличие питания на клеммах электродвигателя тестером
3. Механическую свободу хода тяг и рычагов привода
4. Состояние шестерён редуктора на предмет сколов зубьев

Симптом	Вероятная причина
Полное отсутствие реакции	Обрыв цепи, сгоревший мотор, блокировка вала
Движение рывками	Износ шестерни редуктора, заклинивание подшипников
Не возврат в парковку	Неисправность датчика положения, поломка кулачка

Причины полной остановки дворников в одном положении

Полная остановка щеток стеклоочистителя в одном, часто произвольном положении – распространенная неисправность. Это указывает на то, что система потеряла управление положением щеток или не может преодолеть механическое сопротивление для возврата в исходное состояние. Проблема требует диагностики как электрической части, так и механических компонентов привода.

Основные причины можно разделить на две большие группы: отказ самого электродвигателя (или критическая неисправность в его цепи управления) и серьезные механические повреждения в кинематической цепи, передающей движение от мотора к щеткам. Понимание этих причин – ключ к эффективному ремонту.

Основные причины неисправности

• Выход из строя электродвигателя дворников: Сгорание обмоток, заклинивание якоря или подшипников, разрушение щеток.
• Поломка редуктора (червячной передачи) мотора: Срезание зубьев пластиковой шестерни, разрушение червяка или подшипников редуктора, что блокирует вращение вала.
• Заклинивание или обрыв тяг привода: Коррозия, износ шарниров, деформация или полный обрыв тяг приводят к невозможности передачи движения от мотора к щеткам.
• Поломка или заклинивание рычага (коромысла) стеклоочистителя: Износ втулок, деформация самого рычага, его заклинивание на оси.
• Перегорание предохранителя цепи питания мотора: Хотя обычно это приводит к полному отсутствию работы, в редких специфичных схемах или при попытке движения под нагрузкой может проявляться остановкой.

Для более точной диагностики полезно сопоставить наблюдаемые признаки с возможной причиной:

Причина	Характерные признаки	Проверка
Поломка мотора/редуктора	Мотор не гудит, гудит но не вращает вал, слышен запах гари, виден дым.	Подача +12В напрямую на клеммы мотора (снятого с редуктора), проверка вращения вала.
Заклинивание тяг/рычагов	Мотор гудит, пытается работать, может срабатывать термопредохранитель (периодические короткие попытки движения). Щетки стоят на месте или едва дергаются.	Отсоединение тяг от мотора и проверка легкости хода рычагов вручную. Отсоединение тяг от рычагов щеток и проверка их движения отдельно.
Обрыв тяг	Мотор работает (слышен гул), но щетки не двигаются. Одна щетка может двигаться, если тяга оборвана только с одной стороны.	Визуальный осмотр тяг и шарниров на предмет обрыва, выпадения пальцев.

Последствия игнорирования медленной работы щеток

Медленное движение щеток свидетельствует о критическом износе механизма или электрической части. Игнорирование этого симптома приводит к прогрессирующему разрушению узла, что влечет за собой цепь взаимосвязанных поломок. Работа двигателя под повышенной нагрузкой ускоряет его перегрев и износ щеток коллектора.

Постепенное ухудшение контакта в редукторе или рычажном механизме провоцирует заклинивание валов, обрыв пластиковых шестерен или деформацию тяг. Это создает экстремальные перегрузки, которые не рассчитаны на штатную работу электродвигателя. Система теряет функциональность в момент, когда очистка стекол критически необходима – например, при сильном дожде или снегопаде.

Основные риски

• Полный выход из строя мотор-редуктора: Перегорание обмоток якоря или плавление шестерни из-за перегрузки.
• Обрыв рычажного механизма: Разрушение пластиковых креплений или трещины в металлических тягах при заклинивании.
• Повреждение электрооборудования: Короткое замыкание или оплавление проводов, выход из строя блока управления дворниками.

Последствие	Стоимость ремонта	Безопасность
Замена моторчика	★★★★☆ (дорого)	Полная потеря очистки стекла
Ремонт проводки	★★★☆☆	Риск возгорания
Восстановление тяг	★★☆☆☆	Непредсказуемое поведение щеток

1. Ухудшение обзора: Накопление грязи и воды на стекле снижает видимость на 40-70%.
2. Аварийные ситуации: Резкое заклинивание при движении провоцирует ДТП из-за потери контроля.
3. Каскадные поломки: Разрушение одного элемента (например, шестерни) повреждает смежные узлы.

Распространенные электрические проблемы двигателя

Электрические неисправности составляют большинство случаев отказа моторчика дворников. Диагностику следует начинать с проверки простейших элементов цепи питания перед разборкой самого двигателя.

Используйте мультиметр для последовательной проверки напряжения в ключевых точках системы. Особое внимание уделите контактам в местах частых изгибов проводов и соединениям, подверженным коррозии.

Типовые неполадки электроцепи:

• Перегоревший предохранитель – проверьте соответствующий блок (часто обозначен иконкой дворников)
• Неисправное реле – характерно щелканье без запуска мотора
• Обрыв проводов – особенно в гофре между кузовом и дверью водителя
• Окисление контактов – в разъемах двигателя, подрулевого переключателя, реле
• Износ щеток электродвигателя – сопровождается искрением и нестабильной работой
• Короткое замыкание – приводит к постоянному срабатыванию предохранителя

Симптом	Вероятная причина	Проверка
Полное отсутствие реакции	Обрыв питания, предохранитель, реле	Напряжение на клеммах моторчика
Работает только на 1 скорости	Неисправность переключателя, обмотки двигателя	Сопротивление обмоток, контакты подрулевого рычага
Дворники не возвращаются в парковку	Проблема концевого выключателя в редукторе	Целостность дорожек токосъемника

Важно: При замене двигателя обязательно проверьте состояние зубчатой передачи редуктора – заклинивание механической части может вызывать перегрузку электрической цепи.

Как диагностировать перегоревший предохранитель

Проверка предохранителя – первый обязательный этап при отказе дворников. Начните с поиска блока предохранителей автомобиля: основной обычно расположен в салоне (левая торпеда, зона ног водителя или бардачок), дополнительный – в подкапотном пространстве. Конкретное местоположение и назначение предохранителей указаны на крышке блока или в руководстве по эксплуатации.

Найдите предохранитель, отвечающий за цепи стеклоочистителей. Он маркирован значком "дворники" или надписью "WIPER", "WASH", "FRONT WIPER". Номинал (например, 10А, 15А) должен соответствовать указанному в схеме. Если обозначения неочевидны – сверьтесь с мануалом.

Этапы проверки

Визуальный осмотр:

• Извлеките предохранитель специальным пинцетом из блока.
• Проверьте прозрачный корпус: перегоревшая нить разорвана или имеет потемнение/нагар.
• Сравните с исправным предохранителем аналогичного номинала.

Прозвон мультиметром:

1. Включите мультиметр в режим проверки целостности цепи (значок диода или зуммер).
2. Прикоснитесь щупами к металлическим контактам предохранителя с двух сторон.
3. Исправный элемент покажет "0 Ом" или вызовет звуковой сигнал. Отсутствие реакции подтверждает перегорание.

Признак неисправности	Действие
Обрыв нити, почернение внутри корпуса	Замена на предохранитель строго того же номинала
Мулытиметр не "пищит", показывает бесконечное сопротивление	Замена на предохранитель строго того же номинала
Корпус оплавлен, контакты обгорели	Замена + проверка цепи на КЗ перед установкой нового

Установите новый предохранитель с идентичным токовым номиналом. Если он мгновенно перегорает – в цепи присутствует короткое замыкание. Требуется углубленная диагностика моторчика, проводки или переключателя.

Поиск блока предохранителей для цепи дворников

Первым шагом при отказе дворников является проверка предохранителя, отвечающего за их цепь. Прежде чем снимать какие-либо элементы салона, ознакомьтесь с руководством по эксплуатации автомобиля – там указано точное расположение блоков предохранителей и назначение каждого элемента.

Если документации нет, ищите пластиковые крышки с маркировкой в салоне (часто возле рулевой колонки, в бардачке или под панелью водителя) или под капотом (обычно вблизи аккумулятора или вдоль щитка моторного отсека). Крышки всегда имеют схему или список предохранителей.

Основные места расположения блоков

В современных автомобилях распространены три типовых зоны:

• Салонный блок: Нижняя часть приборной панели со стороны водителя (за пластиковой накладкой или отсеком для мелких предметов).
• Блок в бардачке: За отсеком перчаточного ящика (требует его снятия).
• Подкапотный блок: В моторном отсеке, обычно защищен влагонепроницаемой крышкой с клипсами.

После обнаружения нужного блока найдите конкретный предохранитель цепи стеклоочистителя (маркировка "Wiper", "WASH", "Обд" или значок дворника). Используйте схему на крышке блока или руководство.

Тип блока	Как получить доступ	Особенности поиска
Салонный (водительская зона)	Снять декоративную накладку (отщелкнуть зажимы или выкрутить винты)	Схема часто нанесена на внутреннюю сторону крышки
Бардачковый	Опустить/снять перчаточный ящик (отжать фиксаторы по бокам)	Блок расположен вертикально за отсеком
Подкапотный	Открыть капот, расстегнуть защелки защитной крышки	Крышка обычно содержит подробную схему и пинцет для извлечения

Для извлечения предохранителя используйте специальный пластиковый пинцет из блока или тонкие плоскогубцы. Визуально или мультиметром проверьте целостность нити внутри плавкой вставки – перегоревший элемент требует замены на аналогичный по номиналу (указан на корпусе предохранителя, например 15A).

Проверка реле моторчика мультиметром

Реле управления дворниками отвечает за подачу питания на мотор при включении режимов работы. Неисправность этого элемента проявляется полным отказом системы или хаотичным движением щеток. Перед проверкой найдите реле в монтажном блоке авто, используя схему на крышке блока или руководство по ремонту.

Извлеките реле из посадочного гнезда для тестирования. Вам потребуется мультиметр в режиме прозвонки/измерения сопротивления и источник питания 12В (автомобильный аккумулятор). На корпусе реле нанесена маркировка контактов: 85 и 86 – управляющая катушка, 30 – общий, 87 – нормально разомкнутый, 87a – нормально замкнутый (если есть).

Пошаговая процедура диагностики

1. Проверка катушки:
   • Подключите щупы мультиметра к контактам 85 и 86
   • Нормальное сопротивление: 50-120 Ом. Бесконечность – обрыв, 0 Ом – короткое замыкание
2. Тест силовых контактов:
   • Без подачи напряжения: между 30 и 87 должно быть разомкнуто (∞ Ом)
   • Между 30 и 87a (если есть) – замкнуто (≈0 Ом)
3. Проверка коммутации:
   • Подключите к контактам 85 и 86 аккумулятор (+ к 85, – к 86)
   • Измерьте сопротивление между 30 и 87: должно быть ≈0 Ом
   • Между 30 и 87a (если есть) – ∞ Ом

Тип неисправности	Признаки	Решение
Обрыв катушки	Отсутствие щелчка при подаче 12В	Замена реле
Загрязнение контактов	Дворники работают прерывисто	Очистка или замена
Залипание контактов	Дворники не выключаются	Замена реле

Если реле исправно, но проблема сохраняется, проверяйте предохранитель F2 (15-20А), управляющий переключатель в салоне и проводку. Замеряйте напряжение на контакте 30 реле при включенном зажигании – должно быть 12В. Отсутствие питания указывает на обрыв цепи до реле.

Тестирование напряжения на клеммах привода

Проверка напряжения на клеммах электродвигателя дворников – ключевой этап диагностики, позволяющий исключить проблемы с подачей питания. Для этого потребуется мультиметр, переведенный в режим измерения постоянного напряжения (DCV) с диапазоном 0-20V.

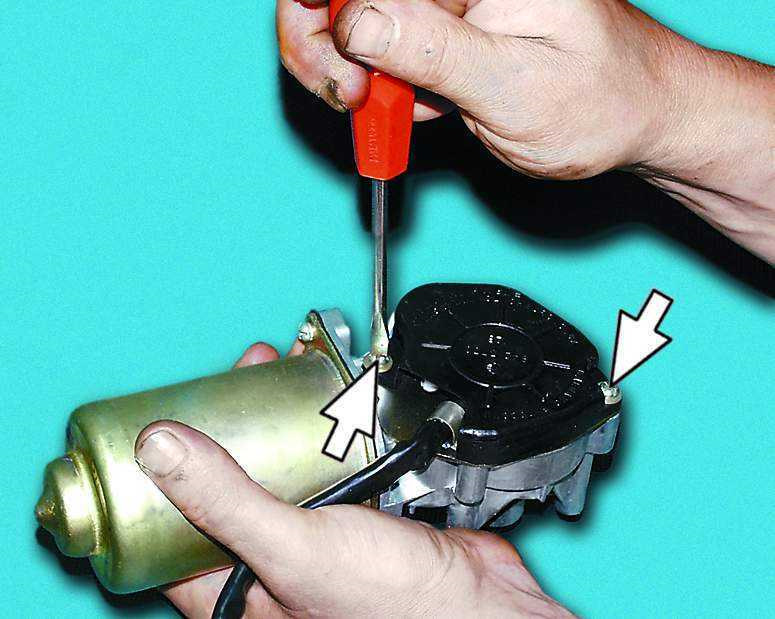

Снимите защитный кожух привода, чтобы получить доступ к клеммной колодке двигателя. Включите зажигание и активируйте режим работы дворников (даже если механизм не срабатывает). Важно обеспечить надежный контакт щупов тестера с металлическими разъемами проводки.

Порядок измерений

Выполните проверку в три этапа:

1. Измерение "массы"
   • Черный щуп мультиметра подключите к кузову авто (чистый металл)
   • Красный щуп приложите к минусовой клемме привода
   • Корректное значение: ≤ 0.5V (отсутствие утечки на "массу")
2. Проверка плюсового питания
   • Черный щуп зафиксируйте на минусовой клемме двигателя
   • Красным щупом поочередно коснитесь сигнальных контактов (обычно 2-3 провода)
   • При работающем переключателе дворников должно появляться напряжение ≈12V
3. Контроль под нагрузкой
   • Повторите замеры пункта 2 при включенных дворниках
   • Допустимое падение напряжения: не более 1V от номинала АКБ

Интерпретация результатов:

Напряжение	Диагностика
12V на всех контактах	Исправна цепь питания → неисправен мотор
12V только на одном контакте	Обрыв в цепи управления → проверка реле/переключателя
Напряжение отсутствует	Обрыв питания → диагностика предохранителя F3 (обычно 15-25А)
Падение >2V под нагрузкой	Окисление контактов или повреждение проводки

При обнаружении отклонений проверьте целостность разъемов и отсутствие коррозии на клеммах. Помните: стабильное напряжение 12V при неработающем приводе указывает на необходимость замены электродвигателя.

Осмотр подрулевого переключателя управления

Проверка подрулевого переключателя начинается с визуального осмотра его корпуса и контактной группы на предмет механических повреждений: трещин, сколов или следов перегрева. Убедитесь в надежности фиксации переключателя на рулевой колонке и отсутствии люфтов при переключении режимов работы дворников.

Снимите пластиковые накладки рулевой колонки для доступа к электрическому разъему переключателя. Отсоедините колодку проводов и проверьте состояние контактов на обеих частях разъема – они должны быть чистыми, без коррозии или характерного налета окислов, способных нарушить передачу сигнала.

Диагностика электрических параметров

Используйте мультиметр для последовательной проверки:

1. Подачи напряжения на разъем переключателя при включенном зажигании (соответствующие контакты должны показывать 12 В).
2. Замыкания контактов переключателя в каждом положении рычага управления (односкоростной режим, быстрый, интервальный, омыватель).
3. Целостности проводов от разъема к мотору дворников и реле (при отсутствии реакции на конкретный режим).

Положение рычага	Тестируемые контакты	Ожидаемое значение (Ом)
ВЫКЛ	Общий - Земля	∞ (обрыв)
I (медленно)	Общий - Сигнальный 1	≈0 (КЗ)
II (быстро)	Общий - Сигнальный 2	≈0 (КЗ)
Омыватель	Общий - Сигнальный 3	≈0 (КЗ)

При обнаружении обрыва цепи, залипания контактов или отклонений сопротивления от нормы переключатель подлежит замене. Временная очистка контактов специальным спреем допустима только при легком окислении, но не гарантирует долговечность работы изношенного узла.

Типичные неисправности рычага стеклоочистителя

Рычаг стеклоочистителя (трапеция) представляет собой механическую систему тяг и шарниров, передающую движение от моторчика к щеткам. Этот узел подвергается постоянным нагрузкам и воздействию влаги, что со временем приводит к характерным поломкам.

Нарушения в работе трапеции проявляются неравномерным ходом щеток, стуками, заклиниванием или полной блокировкой дворников. Часто проблемы возникают после зимнего сезона из-за коррозии или механических повреждений при очистке льда.

Распространенные поломки и их признаки:

• Коррозия шарниров: Ржавчина на соединениях ограничивает подвижность тяг, вызывает подклинивание и скрипы. Особенно уязвимы неразборные шаровые узлы.
• Деформация тяг: Изгибы рычагов из-за механических ударов (например, при очистке примерзших щеток) нарушают геометрию трапеции, приводят к уменьшению амплитуды движения.
• Износ втулок/подшипников: Разбитые посадочные места в пластиковых втулках создают люфт, вызывая дребезжание и неравномерный прижим щеток к стеклу.
• Обрыв пластиковых креплений: Трещины в местах фиксации тяг к моторчику или кузову полностью блокируют систему. Часто возникает при попытках сдвинуть примерзшие щетки.
• Ослабление заклепок: Разбалтывание соединений в шарнирных узлах провоцирует перекосы трапеции и хаотичное движение щеток.

Неисправность	Диагностика	Решение
Коррозия шарниров	Ручная проверка подвижности при снятой гребенке, визуальный осмотр	Замена поврежденных тяг, обработка литолом
Деформация тяг	Сравнение геометрии с оригиналом, замер амплитуды	Правка или установка новых рычагов
Износ втулок	Выявление люфта покачиванием рычагов	Перепрессовка втулок, замена шарнирного узла

При замене компонентов обязательно проверяйте совместимость новых деталей с моделью авто. После ремонта выполните калибровку положения щеток в режиме парковки.

Диагностика механических заеданий в трапеции

Проверьте свободный ход рычагов трапеции вручную при выключенном двигателе. Снимите пластиковый кожух под капотом для доступа к механизму, затем попытайтесь покачать рычаги стеклоочистителей в разные стороны. Нормальное движение должно быть плавным, без рывков и щелчков.

Осмотрите все шарнирные соединения на предмет заклинивания или чрезмерного люфта. Обратите особое внимание на втулки, оси крепления и шаровые наконечники – именно здесь чаще всего скапливается грязь, ржавеют детали или изнашиваются пластиковые вставки.

Ключевые этапы диагностики

• Визуальный осмотр: Ищите деформации рычагов, следы коррозии, трещины в пластиковых элементах, отсутствие защитных колпачков на шарнирах.
• Проверка шарниров: Раскачивайте каждый узел отдельно. Заклинивший шарнир будет двигаться рывками или не двигаться вовсе. Залипание часто вызвано загустевшей смазкой.
• Контроль осей крепления: Убедитесь, что оси не погнуты и свободно вращаются в кронштейнах. Проворачивание должно происходить без усилий.
• Анализ состояния тяг: Проверьте целостность тяг и их соединений с мотором и рычагами. Перекос или изгиб тяги создает дополнительное сопротивление.

При обнаружении заеданий очистите проблемный узел от старой смазки и загрязнений щеткой с Уайт-спиритом. Нанесите специальную морозостойкую графитовую или литиевую смазку для шарниров. Если детали имеют критическую коррозию, трещины или необратимую деформацию – требуется замена поврежденного элемента.

Выявление коррозии контактов электродвигателя

Коррозия контактов – частая причина отказа моторчика дворников, особенно после длительного простоя или эксплуатации в условиях высокой влажности. Окислы и солевые отложения нарушают проводимость цепи, препятствуя подаче питания на электродвигатель.

Для диагностики проблемы необходим доступ к электрическим разъемам мотора. Обычно они расположены на корпусе устройства и защищены резиновым кожухом, который необходимо аккуратно снять для визуального и инструментального контроля состояния контактов.

Процедура проверки и устранения коррозии

1. Отсоединение разъема: Отключите колодку проводов от клемм электродвигателя. Приложите умеренное усилие, нажав на фиксатор, избегая повреждения пластиковых элементов.
2. Визуальный осмотр: Внимательно изучите металлические части контактов в разъеме и на корпусе мотора. Ищите признаки:
   • Зеленовато-белый или рыжий налет (окислы)
   • Потемнение или почернение металла
   • Хрупкие, рассыпающиеся участки
   • Наличие влаги или следов электролита
3. Зачистка контактов:
   • Используйте мелкую наждачную бумагу (зернистость 600-800) или специальную абразивную салфетку для электроники.
   • Аккуратно обработайте поверхности контактов до появления чистого металлического блеска.
   • Альтернатива – специальный очиститель электронных контактов (Contact Cleaner), наносимый с помощью кисточки или распылителя.
4. Защита от рецидива:
   • Нанесите тонкий слой токопроводящей смазки (например, Литол-24, Циатим, специализированные составы типа Liqui Moly Electronic-Spray) на очищенные контакты.
   • Тщательно просушите разъем перед повторным соединением, если использовалась жидкость-очиститель.
5. Проверка результата: Подключите разъем обратно, включите зажигание и проверьте работу дворников на разных скоростях. Убедитесь в стабильной работе мотора.

Важно: При сильном повреждении контактов (разрушение металла, глубокий прогар) зачистка может не помочь. Требуется замена разъема или клеммной колодки. После всех манипуляций убедитесь в герметичности резинового защитного кожуха.

Проверка целостности зубьев шестерни привода дворников

После снятия мотор-редуктора дворников следующим критическим шагом является визуальный и тактильный осмотр зубчатой передачи, в частности, пластиковой шестерни привода. Именно ее зубья наиболее подвержены износу и поломкам, что приводит к полному отказу или некорректной работе щеток.

Для доступа к шестерне необходимо разобрать корпус редуктора, обычно скрепленный несколькими винтами или защелками. Осторожно разделите половинки корпуса, стараясь не потерять мелкие детали или саму шестерню, которая может свободно лежать внутри или быть зафиксирована на валу.

Процедура осмотра шестерни

Тщательно извлеките шестерню из корпуса редуктора. Проведите детальную проверку по следующим пунктам:

1. Очистка поверхности: Удалите всю старую смазку, грязь и металлическую стружку (если есть) с поверхности шестерни и ее зубьев с помощью чистой ветоши и щетки. Это необходимо для четкой визуализации состояния.
2. Визуальный осмотр: Внимательно осмотрите каждый зуб по всей окружности шестерни под хорошим освещением. Используйте лупу для более точной диагностики мелких дефектов.
3. Тактильная проверка: Проведите пальцем (осторожно!) по вершинам и боковым поверхностям зубьев. Ощутите, нет ли сколов, заусенцев или участков с неестественной гладкостью ("зализанности").
4. Проверка посадки на вал: Убедитесь, что внутреннее отверстие (шпоночный паз или место посадки) шестерни не разбито, не имеет трещин и обеспечивает плотную, без люфта, посадку на приводной вал двигателя.

Ключевые признаки повреждения зубьев:

Тип повреждения	Визуальные признаки	Возможные последствия
Сколы/Обломы	Отсутствующие фрагменты зубьев, видимые поломки.	Пропуск шага червячной передачи, заклинивание, стук.
Трещины	Тонкие линии, расходящиеся от основания или вершины зуба.	Риск полного разрушения зуба под нагрузкой.
Износ ("Слизанные" зубья)	Зубья уменьшены по высоте, закруглены, имеют неравномерную форму, блестящие потертости.	Проскальзывание, неполный ход щеток, рывки, замедление.
Деформация	Зубья погнуты или имеют неестественный наклон.	Затрудненное зацепление, повышенный шум, быстрый износ.

Важно: Даже один поврежденный зуб или небольшая трещина делают шестерню непригодной для дальнейшей эксплуатации. Попытки "подремонтировать" или использовать такую деталь приведут к быстрому выходу из строя всего редуктора или мотора. Обнаружение любого из перечисленных дефектов требует обязательной замены пластиковой шестерни на новую.

Признаки износа червячной передачи

Червячная передача преобразует вращение электродвигателя в возвратно-поступательное движение рычагов дворников. При износе зубьев червячного колеса или витков червяка возникают характерные неисправности, влияющие на работоспособность всей системы.

Износ возникает из-за постоянных нагрузок, недостатка смазки или попадания абразивных частиц. На начальной стадии симптомы проявляются периодически, но со временем усиливаются, приводя к полному отказу.

Основные симптомы износа

• Неравномерное движение щеток
  Рывки, подергивания или замедление в определенных точках хода из-за проскальзывания в зацеплении.
• Громкие механические шумы
  Скрежет, хруст или вибрация из моторного отсека во время работы, особенно под нагрузкой (снег, лед).
• Частичная или полная блокировка
  Заклинивание передачи в крайних положениях или полная остановка дворников при включении.
• Люфт выходного вала
  Чрезмерный свободный ход рычага при ручном покачивании (более 3-5 мм).

Визуальный признак (при разборке)	Последствие
Стертые/сколотые зубья червячного колеса	Проскальзывание червяка, потеря передачи усилия
Глубокие борозды на поверхности червяка	Вибрация, заедание, металлическая стружка в смазке
Выработка в посадочных местах валов	Перекос деталей, ускоренный износ сопрягаемых элементов

Очистка токопроводящих дорожек в редукторе

Основной причиной отказа дворников часто становится окисление контактных дорожек на плате редуктора, препятствующее передаче сигналов на электродвигатель. Эти дорожки подвержены воздействию влаги и грязи, проникающих через вал привода, что приводит к образованию непроводящего слоя на поверхности.

Для восстановления работоспособности необходимо вскрыть корпус редуктора, демонтировать плату с токопроводящими дорожками и тщательно очистить контакты от окислов и загрязнений. Используйте для этого мягкий ластик (стирательную резинку) или ватную палочку, смоченную в изопропиловом спирте, избегая абразивных материалов.

Последовательность работ

1. Демонтаж редуктора: Снимите пластиковый кожух под капотом, отключите разъем питания, отверните крепежные гайки и извлеките узел.
2. Разборка корпуса: Открутите винты/защелки, аккуратно разделите половинки корпуса, отсоедините шестерни (запомните позиционирование!).
3. Извлечение платы: Отсоедините клеммы двигателя, выньте плату из посадочного гнезда.

Критические моменты при очистке:

• Обрабатывайте всю поверхность дорожек, особенно зоны контакта с щетками двигателя
• Проверяйте целостность дорожек – глубокие царапины или отслоения требуют восстановления токопроводящим лаком
• Убедитесь в отсутствии остатков ластика или ворсинок после чистки

После сборки протестируйте работу дворников на всех режимах перед установкой узла на автомобиль. Для профилактики повторного окисления нанесите на контакты тонкий слой силиконовой смазки или специального контактного спрея.

Проверка контактов электродвигателя на окисление

Окисление контактов электродвигателя – частая причина отказа дворников. Коррозия нарушает проводимость цепи, препятствуя подаче питания на моторчик. Проверку начинают после отключения клеммы АКБ для безопасности.

Снимите защитный пластиковый кожух двигателя, открутив крепежные винты или отщелкнув фиксаторы. Найдите контактную колодку с проводами, идущими к реле и переключателю в салоне. Визуально оцените состояние металлических штекеров.

Порядок диагностики и очистки

Признаки окисления:

• Зеленоватый или белесый налет на клеммах
• Потемнение металла контактов
• Хрупкость или расслоение проводов у основания

Этапы обработки:

1. Отсоедините разъем от корпуса мотора
2. Обработайте контакты мелкозернистой наждачной бумагой (№400-600)
3. Удалите пыль кисточкой или сжатым воздухом
4. Нанесите токопроводящую смазку или WD-40
5. Плотно зафиксируйте разъем после подсоединения

Материал контактов	Рекомендуемое средство
Медь/латунь	Графитовая смазка
Алюминий	Силиконовый спрей

Важно: после очистки проверьте работу дворников до сборки облицовки. Если проблема сохранилась – диагностируйте реле, предохранитель или щетки двигателя.

Анализ состояния щеток коллектора двигателя

Щетки коллектора – графитовые контакты, передающие ток на вращающийся якорь двигателя. Их постепенный износ является естественным процессом, но ускоренная выработка возникает из-за загрязнения коллектора, вибраций или перекоса в посадочных гнездах. Недостаточная длина щеток нарушает надежный контакт, что проявляется в прерывистой работе дворников или полном отказе системы.

Для диагностики снимите защитную крышку мотор-редуктора, после чего извлеките щетки из держателей. Осмотрите их на предмет критического износа: рабочая длина должна составлять не менее 10-15 мм (точное значение уточняйте в техдокументации авто). Параллельно проверьте пружины подачи – они обязаны уверенно прижимать щетки к коллектору без деформации или коррозии.

Ключевые аспекты проверки

• Визуальный осмотр: трещины, сколы или неравномерный износ щеток требуют замены.
• Оценка контактной поверхности: глубокие борозды или оплавление указывают на перегрев из-за плохого контакта или перегрузки.
• Проверка свободы движения: щетки должны перемещаться в держателях без заеданий.

При обнаружении загрязнения коллектора (пыль, масло, нагар) аккуратно очистите ламели ветошью, смоченной в спирте или бензине "калоша". Не используйте абразивы – это нарушит плотность прилегания щеток. Если на коллекторе видны глубокие выработки или подгорание ламелей, двигатель подлежит замене или профессиональному ремонту.

Смазка вала привода без разборки узла

Для восстановления подвижности вала привода стеклоочистителя, заклинившего из-за высохшей смазки или коррозии, часто можно обойтись без демонтажа всего механизма. Основная задача – доставить свежую смазку к трущимся поверхностям вала и втулки, находящимся внутри корпуса мотор-редуктора или кронштейнов крепления рычагов дворников.

Найдите точки доступа к валу: обычно это технологические отверстия или зазоры в корпусе узла привода или в местах выхода валов наружу (к рычагам дворников). Очистите зону вокруг предполагаемых точек подачи смазки от грязи и старой засохшей смазки с помощью щетки и ветоши, при необходимости используйте очиститель контактов (WD-40 или аналогичный только для очистки, не как смазку).

Порядок смазки через технологические отверстия/зазоры

1. Подготовьте смазку: Используйте специальную низковязкую проникающую смазку (например, для цепей, с графитом, медную или силиконовую) или жидкое масло (типа трансмиссионного или моторного). Избегайте густых литолов – они не проникнут в зазор.
2. Найдите точку ввода: Внимательно осмотрите узел. Ищите:
   • Маленькие отверстия в корпусе мотор-редуктора рядом с выходом валов.
   • Зазор между валом и его втулкой (кронштейном) снаружи.
   • Стык между корпусом редуктора и кронштейном рычага.
3. Подайте смазку:
   • Используйте тонкую масленку (шприц-тюбик) с длинным носиком или медицинский шприц с тонкой иглой/трубочкой.
   • Аккуратно введите носик/иглу в найденный зазор или отверстие.
   • Медленно выдавите небольшое количество смазки (3-5 капель масла или немного аэрозольной смазки). Избегайте избытка.
4. Проверните вал: Вручную (очень осторожно!) покачайте рычаги стеклоочистителей, приложив небольшое усилие. Цель – распределить смазку по поверхности вала и втулки.
5. Повторите при необходимости: Если подвижность не восстановилась полностью, повторите пункты 3 и 4 через 5-10 минут, добавив немного смазки. Излишки аккуратно удалите ветошью.

Ключевые моменты	Важность
Тип смазки (низковязкая)	Критично! Густая смазка не проникнет.
Очистка зоны перед смазкой	Обязательно! Грязь забьет зазоры.
Малые дозы смазки	Избыток может попасть на щетки коллектора двигателя.
Аккуратное проворачивание	Избегайте резких усилий, чтобы не сломать вал.

Этот метод – временное решение или профилактика. Если вал сильно корродирован, втулка изношена или подвижность не восстанавливается, потребуется разборка узла, зачистка, полная смазка или замена деталей.

Полная разборка корпуса редуктора

После демонтажа мотор-редуктора со щитка капота и отсоединения электрического разъёма, очистите корпус от грязи и масляных отложений. Подготовьте набор инструментов: крестовую и плоскую отвёртки, пассатижи, чистящие салфетки и контейнеры для мелких деталей.

Снимите пластиковый колпачок с тяги привода дворников, отжав фиксаторы. Открутите три или четыре винта крепления задней крышки редуктора, используя крестовую отвёртку. Аккуратно подденьте крышку по периметру, избегая деформации пластика.

Разборка шестерёнчатого механизма

После вскрытия корпуса выполните следующие шаги:

1. Извлеките ведущую шестерню с вала электродвигателя, аккуратно расцепив зацепление.
2. Зафиксируйте положение промежуточной шестерни перед снятием, чтобы не потерять ориентацию зубьев при сборке.
3. Снимите стопорное кольцо с оси кривошипа, используя тонкогубцы.
4. Извлеките кривошипный рычаг и ведомую шестерню блока передачи.

Деталь	Проверка на износ
Пластиковые шестерни	Трещины, сколы зубьев, люфт на осях
Металлические втулки	Выработка посадочных мест, задиры
Кривошипный механизм	Деформация, состояние резьбы крепления

Осмотрите внутреннюю полость корпуса на наличие остатков старой смазки и металлической стружки. Особое внимание уделите состоянию контактных дорожек и щёток электродвигателя – при обнаружении подгорания или износа более 40% потребуется замена щёточного узла.

Чистка шестерен от старой смазки

Старая смазка на шестернях редуктора моторчика дворников теряет свои свойства, загустевает и накапливает металлическую пыль от износа зубьев. Это создает повышенное сопротивление вращению, приводит к перегреву двигателя и полному отказу механизма. Неочищенные загрязнения ускоряют износ новых деталей при сборке.

Тщательно удалите весь старый смазочный материал и абразивные частицы с поверхности зубьев и посадочных мест шестерен. Особое внимание уделите труднодоступным участкам, углублениям и впадинам между зубьями, где скапливаются отложения. Используйте для этого подходящие инструменты и очистители.

Инструменты и материалы для чистки

• Мягкие щетки: Зубная, малярная (кисть) с синтетическим ворсом.
• Безворсовые салфетки: Микрофибра, чистая х/б ветошь.
• Растворители: Уайт-спирит, бензин "Калоша", специализированные обезжириватели.
• Деревянные/пластиковые скребки: Для аккуратного удаления крупных комков без царапин.
• Сжатый воздух: Для продувки после очистки (опционально).

Порядок выполнения чистки

1. Механическое удаление: Деревянным или пластиковым скребком аккуратно снимите основную массу старой, затвердевшей смазки.
2. Обработка растворителем: Смочите щетку или салфетку в растворителе. Тщательно протрите каждую шестерню, вращая ее и очищая зубья со всех сторон. Повторите при необходимости.
3. Финишная протирка: Удалите остатки растворителя и растворенной грязи чистой сухой салфеткой.
4. Контроль: Убедитесь, что поверхности зубьев и втулок/подшипников абсолютно чистые, без следов налета или липкости.
5. Продувка: Если возможно, продуйте узел сжатым воздухом для удаления пыли и остатков чистящего средства из труднодоступных мест.

Важные предупреждения

Не используйте:	Металлические щетки или скребки (риск повреждения зубьев), абразивные пасты, агрессивные растворители (ацетон, растворитель 646 - могут повредить пластик).
Избегайте:	Попадания большого количества растворителя на пластиковые корпусные детали или обмотки двигателя. Работайте в проветриваемом помещении.
Перед смазкой:	Убедитесь, что шестерни и корпус редуктора полностью сухие. Вода или растворитель в смеси со смазкой ухудшат ее свойства.

Удаление затвердевшего компаунда с платы

Затвердевший компаунд на плате управления моторчика дворников создаёт серьёзное препятствие для диагностики и ремонта электронных компонентов. Его необходимо аккуратно удалить, чтобы получить доступ к дорожкам, контактам и элементам схемы. Этот процесс требует терпения и осторожности, так как грубое воздействие легко повредит хрупкие детали платы.

Основная задача – размягчить или разрушить связующие полимеры в компаунде, не причинив вреда самой плате и её компонентам. Используются механические, термические и химические методы, часто в комбинации. Выбор зависит от типа компаунда (эпоксидный, силиконовый, полиуретановый), его толщины и доступных инструментов.

Методы удаления компаунда

Рассмотрим наиболее эффективные и доступные способы:

• Механическое скалывание: Используется острый тонкий инструмент (скальпель, монтажный нож, заточенная отвертка). Начинают с краёв или участков с трещинами, аккуратно поддевая и отламывая мелкие кусочки. Требует предельной внимательности, высок риск соскоблить дорожки или сломать выводы компонентов.
• Термовоздействие:
  • Промышленный фен: Нагрев платы потоком горячего воздуха (250-350°C) направленно на участок компаунда. При нагреве он размягчается или растрескивается, после чего легче удаляется механически. Не перегревайте плату! Держите фен в движении, избегайте длительного воздействия на одно место.
  • Паяльник с широким жалом: Касаясь разогретым жалом поверхности компаунда, его плавят и "сгоняют" с платы. Подходит для небольших участков, требует сноровки. Риск перегреть и оторвать SMD-компоненты.
• Химическое растворение (С осторожностью!): Применяются специализированные смывки для компаундов (например, на основе дихлорметана или N-метилпирролидона). Плату помещают в пары или наносят жидкость кистью на компаунд, выдерживают время согласно инструкции, после чего размягченную массу удаляют. Многие растворители токсичны и агрессивны! Работать только в проветриваемом помещении с защитой кожи и органов дыхания. Предварительно тестировать на незаметном участке платы!

Важные этапы и меры предосторожности:

1. Подготовка: Тщательно очистите плату от пыли и грязи спиртом. Зафиксируйте её в удобном положении.
2. Защита компонентов: Заклейте чувствительные к нагреву или химии элементы (разъёмы, пластиковые детали) термостойким скотчем или алюминиевой фольгой.
3. Постепенность: Удаляйте компаунд слоями, небольшими участками. Не пытайтесь оторвать большой кусок сразу.
4. Контроль температуры: При термообработке постоянно контролируйте нагрев платы. Если припой на компонентах начинает блестеть или плавиться – немедленно прекратите нагрев.
5. Очистка после удаления: После снятия основного слоя тщательно очистите плату от остатков компаунда и возможных химикатов изопропиловым спиртом и щеткой.
6. Визуальный осмотр: Внимательно осмотрите плату под увеличением на предмет повреждённых дорожек, оторванных контактов или перегретых элементов.

Риски при неправильном удалении:

Действие/Ошибка	Возможное повреждение
Чрезмерное механическое усилие	Отрыв SMD-компонентов, обрыв тонких дорожек, сколы текстолита.
Перегрев при термообработке	Отслоение медных дорожек, деформация текстолита, выход из строя полупроводниковых элементов (транзисторы, микросхемы), расплавление пластиковых разъемов.
Использование агрессивной химии без защиты	Разрушение маркировки на элементах, повреждение изоляции проводов, коррозия контактов, вред здоровью.
Попадание токопроводящей стружки	Короткое замыкание при подаче напряжения.

Если уверенности в своих силах нет, или компаунд расположен критически близко к важным компонентам, целесообразнее обратиться к специалистам по ремонту электроники.

Замена изношенной пластиковой шестерни

Износ пластиковой шестерни – частая причина неработающих дворников при исправном моторе. Шестерня контактирует с червячным валом двигателя и страдает от ударных нагрузок при включении примерзших дворников или естественного старения пластика.

При разрушении зубьев мотор гудит, но приводной рычаг остается неподвижным. Диагностируется визуально после разборки редуктора. Замена требует аккуратности и подбора оригинальной/совместимой детали во избежание быстрого повторного выхода из строя.

Процесс замены

1. Отключите минусовую клемму АКБ
2. Снимите мотор дворников (требует демонтажа жгута проводов и крепежных болтов)
3. Раскройте корпус редуктора:
   • Отожмите металлические защелки отверткой
   • Аккуратно разделите половинки корпуса
4. Извлеките поврежденную шестерню с вала двигателя
5. Очистите посадочное место от пластиковой стружки
6. Нанесите термостойкую смазку на вал мотора
7. Установите новую шестерню до упора
8. Соберите редуктор, совместив метки на корпусе
9. Проверните вал рукой для контроля плавности хода
10. Смонтируйте узел на место и подключите разъемы

Критические моменты:

Маркировка шестерни	Должна совпадать со старой или соответствовать каталогу
Зазор в редукторе	При сборке исключите перекосы и люфт валов
Смазка	Используйте только рекомендованные составы (например, Molykote EM-30L)

После установки проверьте работу дворников на всех режимах. Важно: при наличии металлической шестерни в паре с пластиковой всегда меняйте пластиковую – она выступает преднамеренно слабым звеном для защиты двигателя.

Восстановление контактов термопредохранителя

Плохой контакт в цепи термопредохранителя – частая причина полного отказа дворников или их работы только на высоких скоростях. Термопредохранитель защищает мотор от перегрева, и его контакты, находящиеся на плате реле-регулятора (часто встроенного в корпус мотора), подвержены обгоранию и окислению из-за высоких токов.

Для восстановления работы необходимо обеспечить надежное электрическое соединение между термопредохранителем и дорожками печатной платы. Это требует разборки узла моторчика дворников и аккуратной работы с платой.

Процесс восстановления контактов

Необходимые инструменты и материалы:

• Паяльник (25-40 Вт) с тонким жалом
• Канифоль или флюс для пайки (нейтральный, неагрессивный)
• Оловянно-свинцовый припой (ПОС-60)
• Острый нож, скальпель или мелкая наждачная бумага (600-800 грит)
• Пинцет
• Спирт или очиститель контактов
• Кусачки или бокорезы
• Термоусадочная трубка или изолента (если потребуется)

Последовательность действий:

1. Отключите аккумулятор. Обязательно снимите минусовую клемму с АКБ перед любыми работами с электрооборудованием автомобиля.
2. Демонтируйте моторчик дворников с автомобиля согласно руководству по ремонту для вашей модели.
3. Разберите корпус моторчика. Обычно он крепится защелками или винтами. Внутри вы найдете плату реле-регулятора с припаянным термопредохранителем (часто выглядит как небольшой цилиндр или прямоугольник с двумя выводами).
4. Визуально осмотрите место пайки. Ищите обгоревшие, потемневшие или потрескавшиеся участки припоя, отстающие от платы выводы предохранителя, почерневшие или обугленные дорожки.
5. Зачистите контакты.
   • Аккуратно зачистите выводы термопредохранителя и контактные площадки на плате ножом или мелкой наждачкой до блеска.
   • Тщательно обезжирьте зачищенные места спиртом или очистителем.
6. Пропаяйте контакты заново.
   • Нанесите небольшое количество флюса или канифоли на контактные площадки и выводы.
   • Разогрейте паяльник. Крайне важно не перегреть термопредохранитель! Прикасайтесь жалом одновременно к выводу предохранителя и контактной площадке на плате на 1-2 секунды.
   • Введите небольшое количество припоя в место соединения. Припой должен равномерно растектись, создав блестящую "шапочку", надежно охватывающую вывод и площадку.
   • Повторите для второго вывода.
   • Дайте припою остыть естественным образом.
7. Проверьте качество пайки. Убедитесь, что соединения прочные, нет "холодных" паек (матовых, бугристых), выводы не болтаются, припой не замкнул соседние дорожки.
8. При необходимости замените термопредохранитель. Если сам предохранитель явно поврежден (трещины, вздутие) или не "звонится" мультиметром в режиме прозвонки, его необходимо выпаять и заменить на аналогичный по номинальному току и температуре срабатывания.
9. Соберите моторчик в обратной последовательности. Убедитесь в правильной установке всех шестерен и валов.
10. Установите моторчик на автомобиль и подключите аккумулятор.
11. Проверьте работу дворников на всех скоростях.

Важные замечания: Если дорожки на плате сильно обгорели или отслоились, потребуется их восстановление – наращивание проводником или специальным токопроводящим клеем. При отсутствии навыков пайки или серьезных повреждениях платы, надежнее заменить блок реле-регулятора или весь моторчик в сборе.

Альтернатива пайке (временное решение): В крайнем случае, при отсутствии паяльника, можно аккуратно обжать выводы предохранителя к контактным площадкам платы с помощью тонкой медной проволоки или даже канцелярской скрепки, обеспечив максимальную площадь контакта. Однако это ненадежно и чувствительно к вибрациям, пайка – предпочтительный метод.

Особенности ремонта модуля автопарковки

Модуль автопарковки отвечает за автоматическое складывание дворников при выключении зажигания, предотвращая их замерзание или механические повреждения. Он интегрирован в общую электрическую цепь стеклоочистителей и взаимодействует с реле, двигателем дворников и ЭБУ автомобиля.

Неисправность данного модуля проявляется отказом складывания щеток, хаотичным движением дворников или полным прекращением их работы. Проблемы часто вызваны окислением контактов, перегоранием предохранителей или внутренними сбоями электроники блока.

Ключевые этапы диагностики и ремонта

Проверка цепи питания:

• Замер напряжения на клеммах модуля мультиметром при включенном зажигании
• Контроль целостности предохранителей F3-F5 (номинал указан на крышке блока)
• Осмотр разъемов на предмет коррозии и нарушений фиксации

Типовые неисправности и методы устранения:

Проблема	Решение
Окисление контактов	Очистка разъемов WD-40, замена клемм
Выход из строя реле	Замена реле парковки (расположено рядом с модулем)
Зависание программы блока	Сброс ошибок через диагностический разъем OBD-II
Механическое заклинивание	Смазка тяг и шарниров силиконовым составом

Важно: При замене модуля требуется адаптация через сканер – установка крайних положений щеток. Используйте только оригинальные запчасти или совместимые аналоги (например, Bosch 0 986 008 010 для VAG).

Процесс установки новых графитовых щеток

Перед началом работ снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания. Подготовьте новые щетки, соответствующие модели моторчика, набор отверток (крестовую и плоскую), пинцет и ветошь для очистки узлов.

Обеспечьте хорошее освещение рабочей зоны. Проверьте длину пружин щеткодержателей – они должны создавать равномерное усилие прижима. Убедитесь в отсутствии трещин на корпусе щеток.

1. Демонтируйте моторчик дворников согласно инструкции для вашего авто (обычно требует снятия рычагов и крепежных болтов)
2. Снимите заднюю крышку корпуса электродвигателя, открутив стягивающие винты
3. Аккуратно извлеките щеткодержатели, запомнив их ориентацию относительно коллектора
4. Пинцетом выньте изношенные графитовые щетки, освободив пружины
5. Очистите посадочные гнезда и контактные площадки от графитовой пыли сухой ветошью
6. Установите новые щетки в держатели, убедившись в свободном ходе без заклинивания
7. Поместите щеткодержатели в корпус, совместив пазы с направляющими. Проверьте плотность прилегания щеток к коллектору
8. Соберите узел в обратной последовательности, затягивая винты крест-накрест

После установки запустите мотор без нагрузки (без рычагов дворников) для притирки щеток. Контролируйте отсутствие искрения и равномерность вращения якоря. При появлении посторонних шумов немедленно обесточьте систему.

Пайка оборванных проводов обмотки

Обрыв проводов в обмотке якоря – частая причина отказа моторчика дворников. Для ремонта потребуется паяльник (40-60 Вт), оловянно-свинцовый припой, канифоль или флюс, острый нож и термоусадка. Предварительно демонтируйте мотор с автомобиля и снимите заднюю крышку корпуса для доступа к коллектору.

Внимательно осмотрите обмотку, чтобы найти место обрыва. Аккуратно зачистите поврежденные концы проводов ножом, удаляя лак на 10-15 мм. Не допускайте перегрева соседних витков и повреждения изоляции. Обезжирьте контакты спиртом.

Процедура восстановления соединения

1. Нагрейте паяльник до рабочей температуры (250-300°C).
2. Нанесите флюс на зачищенные участки проводов.
3. Прогрейте провод жалом паяльника, затем подайте припой. Дождитесь равномерного покрытия оловом.
4. Соедините провода внахлест (5-7 мм) и прогрейте место соединения. Добавьте припой для образования монолитного шва.
5. Изолируйте место пайки термоусадкой или изолентой, избегая утолщений, мешающих вращению якоря.

После ремонта проверьте целостность всех соседних обмоток мультиметром. Убедитесь в отсутствии замыканий на корпус. При сборке герметизируйте корпус мотора для защиты от влаги. Важно: перегрев якоря при пайке разрушает изоляцию – работайте точечно не дольше 3 секунд на соединение.

Регулировка силы прижима пружины щеток

Сила прижима щеток к стеклу напрямую влияет на качество очистки и износ резиновых элементов. Слишком слабое давление приводит к остатку грязи и разводам, а чрезмерное – к ускоренному истиранию щеток, перегрузке двигателя и рывкам при работе.

Пружины в рычагах дворников со временем растягиваются или деформируются, снижая эффективность прижима. Проверку выполняют при поднятых щетках: оттяните рычаг перпендикулярно стеклу динамометром. Нормативное усилие обычно указано в технической документации авто (чаще 4.5–7 Ньютонов).

Процедура регулировки

Необходимые инструменты: динамометр, плоскогубцы с нейлоновыми накладками, ветошь.

1. Очистите шарниры рычагов и места крепления пружин от коррозии.
2. Снимите щетки для свободного доступа к рычагам.
3. Зафиксируйте динамометр на рычаге в точке контакта щетки со стеклом.
4. Плавно оттягивайте рычаг до вертикального положения, зафиксировав показания прибора.

Корректировка усилия:

• При недостатке усилия: аккуратно подогните кольца пружины плоскогубцами внутрь для сокращения рабочей длины.
• При избытке усилия: осторожно разогните кольца пружины наружу, увеличивая её длину.

Проблема	Действие	Контроль
Слабый прижим	Укорачивание пружины	Повторный замер динамометром
Сильный прижип	Удлинение пружины	Проверка хода щетки без заеданий

Важно: Избегайте резких изгибов – это провоцирует надлом металла. После регулировки смажьте шарниры силиконовой смазкой и проверьте равномерность прилегания щетки по всей длине стекла.

Сборка корпуса после обслуживания

Перед установкой корпуса моторчика дворников тщательно удалите остатки старой смазки, грязь и влагу с посадочной площадки кузова. Обработайте контакты электрического разъёма очистителем для электроники и проверьте целостность проводов – микротрещины изоляции могут вызвать короткое замыкание.

Нанесите тонкий слой термостойкой смазки (например, литола-24) на зубья редуктора и вал червячной передачи. Избыток смазки приведёт к её выдавливанию при работе и загрязнению внутренностей корпуса. Убедитесь, что уплотнительная прокладка между половинками корпуса не имеет разрывов и полностью очищена от старого герметика.

Ключевые этапы сборки

Соблюдайте последовательность действий:

1. Фиксация шестерён – совместите ведущую и ведомую шестерни редуктора согласно меткам, нанесённым при разборке
2. Стяжка корпуса – равномерно затяните все болты крест-накрест динамометрическим ключом (момент указан в технической документации авто)
3. Проверка вала – вручную прокрутите выходной вал: движение должно быть плавным без заеданий и люфта

Элемент	Контрольная точка
Электрический разъём	Фиксатор должен защёлкнуться характерным звуком
Дренажные отверстия	Отсутствие засоров для отвода конденсата
Крепёжные втулки	Резиновые демпферы без трещин, плотная посадка

После монтажа моторчика на штатное место обязательно выполните тестовое включение дворников без установки рычагов – это исключит повреждение трапеции при возможном заклинивании. Проверьте все режимы работы: одноразовое движение, медленный и быстрый ход, а также функцию омывателя.

Нанесение термопасты на корпус реле

При перегреве реле управления дворниками из-за высоких коммутационных токов или плохого теплоотвода рекомендуется нанесение термопасты на его корпус. Эта процедура улучшает теплопередачу между корпусом реле и посадочным гнездом в блоке предохранителей, снижая риск температурных отказов.

Перед нанесением термопасты убедитесь в исправности самого реле и отсутствии коротких замыканий в цепи. Отключите аккумулятор и извлеките реле из разъёма для безопасного проведения работ.

Технология нанесения термопасты

Необходимые материалы:

• Термопаста неэлектропроводящая (КПТ-8, Arctic MX-4)
• Спирт изопропиловый
• Безворсовые салфетки
• Пластиковый шпатель или карта

Пошаговая инструкция:

1. Обезжирьте контактную площадку в блоке предохранителей и корпус реле спиртом
2. Нанесите каплю термопасты диаметром 3-4 мм на центр корпуса реле
3. Равномерно распределите пасту тонким слоем по всей поверхности пластикового корпуса
4. Удалите излишки материала салфеткой
5. Установите реле в гнездо, слегка провернув его для лучшего распределения пасты

Критические ошибки:

Ошибка	Последствие	Профилактика
Избыток пасты	Загрязнение контактов, нарушение проводимости	Использовать объём не более рисового зерна
Электропроводящая паста	Короткое замыкание контактов	Проверять характеристики материала
Загрязнение поверхности	Снижение эффективности теплоотвода	Тщательная очистка спиртом

После установки реле подключите аккумулятор и проверьте работу дворников в разных режимах. Контролируйте температуру корпуса реле через 10-15 минут работы. Если проблема сохраняется, ищите неисправность в моторчике, шестерёнчатом механизме или проводке.

Термопаста требует обновления каждые 2-3 года из-за потери теплопроводящих свойств. При повторном нанесении полностью удалите старый слой и нанесите свежий состав.

Проверка работоспособности после ремонта

Перед установкой моторчика на место, выполните кратковременную подачу питания на его клеммы от аккумулятора. Убедитесь, что вал двигателя уверенно вращается в обе стороны (при смене полярности проводов), а также издает равномерный гул без посторонних скрипов, щелчков или заеданий.

После монтажа узла на автомобиль, подключите разъемы электропроводки, установите рычажный механизм (трапецию) дворников и щетки. Включите зажигание и проверьте все режимы работы: последовательно активируйте каждую скорость движения щеток, функцию омывателя (если она связана с моторчиком) и режим парковки (возврат щеток в исходное положение при выключении).

Контрольные точки при тестировании

• Плавность хода: Движение щеток по стеклу должно быть равномерным, без рывков или подпрыгиваний.
• Полный цикл парковки: При выключении дворников щетки обязаны автоматически вернуться в нижнее положение у капота.
• Отсутствие перегрева: После 3-5 минут работы в максимальном режиме корпус моторчика не должен быть слишком горячим (допускается умеренный нагрев).
• Стабильность на всех скоростях: Переключение между режимами должно происходить четко, без задержек или самопроизвольного прекращения работы.

Если моторчик не запускается, немедленно отключите питание и перепроверьте:

1. Надежность контакта в разъеме и отсутствие окислов на клеммах.
2. Правильность подключения проводов (соответствие схеме конкретной модели авто).
3. Целостность предохранителя и реле дворников (даже после ремонта мотора).
4. Механическую свободу хода трапеции – заедание рычагов может блокировать двигатель.

Успешное прохождение всех проверок подтверждает корректность проведенного ремонта моторчика дворников.

Замер потребляемого тока под нагрузкой

Подключите амперметр последовательно в цепь питания моторчика дворников для замера тока под реальной нагрузкой. Отсоедините штатный разъем электродвигателя и подключите измерительные щупы между клеммами блока предохранителей и проводами моторчика, обеспечивая прохождение тока через прибор.

Включите дворники на максимальной скорости и снимите показания при рабочем цикле. Сравните полученные значения с номинальными данными производителя (обычно 3-8 А). Показания выше нормы указывают на механические проблемы, ниже нормы – на нарушение электрических контактов.

Анализ результатов замера

• Превышение тока:
  • Заедание редуктора или рычажного механизма
  • Износ подшипников якоря
  • Деформация вала двигателя
• Снижение тока:
  • Окисление контактов в разъемах
  • Коррозия токоведущих дорожек
  • Обрыв части обмоток
• Отсутствие тока:
  • Обрыв цепи питания
  • Неисправность реле управления
  • Выход из строя щеточного узла

При аномальных показателях выполните дополнительную диагностику: проверьте свободу хода механизма вручную, протестируйте подачу напряжения непосредственно на моторчик, осмотрите состояние шестерен редуктора. Важно: замеры проводите при полностью собранной системе дворников – имитация нагрузки через стопорение рычага приводит к ложным результатам и риску повреждения обмоток.

Особенности замены двигателя стеклоочистителя на ВАЗ

Замена моторчика дворников на автомобилях ВАЗ требует точного подбора аналога по каталожному номеру и параметрам крутящего момента. Обратите внимание на расположение крепежных отверстий и конфигурацию выходного вала – различия между моделями (например, 2108 и 2110) могут вызвать несовместимость. Перед покупкой проверьте маркировку старого узла и состояние зубьев шестерни редуктора.

Обязательно снимите клемму «минус» с аккумулятора перед демонтажем. Учтите, что доступ к двигателю возможен только после снятия воздухозаборника, дефлектора или пластиковых накладок под лобовым стеклом. Заранее подготовьте набор ключей на 8–10 мм и плоскую отвертку для клипс.

1. Отсоедините тяги привода: снимите стопорное кольцо с шарового наконечника рычага.
2. Демонтируйте электродвигатель: открутите 3 гайки крепления к кузову, отсоедините колодку проводов.
3. Перенесите рычаг со старого мотора на новый, зафиксировав гайку моментом 5–7 Н∙м.
4. Установите узел в обратном порядке, совместив метку на рычаге с нейтральным положением щеток.

После подключения аккумулятора проверьте работу во всех режимах (кратковременный, постоянный, омыватель). Если щетки движутся рывками, разберите редуктор: замените смазку ШРБ-4 и осмотрите червячную передачу на предмет сколов.

Специфика ремонта привода на иномарках

Конструкция привода дворников на современных иномарках часто включает пластиковые шестерни редуктора и датчики положения рычагов, что повышает уязвимость к механическим перегрузкам. Для доступа к узлу обычно требуется демонтаж декоративных панелей под лобовым стеклом, а иногда и элементов системы вентиляции салона, что усложняет самостоятельный ремонт.

Электродвигатель привода интегрирован с блоком управления, который анализирует скорость щёток и положение парковки, поэтому замена мотора без калибровки через диагностический сканер может вызвать сбои. На многих моделях используется отдельный модуль дворников с герметичным корпусом, где заклинивание тяг или износ втулок требует полной разборки узла.

Ключевые особенности и решения

• Диагностика ошибок: Обязательно сканирование OBD-системы на коды неисправностей (например, B3935 – неисправность датчика положения) перед разборкой.
• Замена шестерён: Пластиковая ведущая шестерня двигателя – частый «слабое звено»; при износе зубьев рекомендована установка металлического аналога.
• Ремонт тяг: Деформация штанг или коррозия шарниров требует аккуратной правки и смазки литолом, но при критических повреждениях узел меняют целиком.

Важно: После сборки проверьте корректность работы дворников во всех режимах и парковку щёток – отклонение даже на 2-3 см от штатного положения сигнализирует о необходимости перепрограммирования блока управления.

Выбор нового моторчика взаем неремонтопригодного

При подборе нового электродвигателя стеклоочистителя первостепенно учитывайте точное соответствие модели вашего автомобиля. Каждый производитель разрабатывает уникальные крепления, разъёмы и параметры крутящего момента – установка несовместимого узла приведёт к некорректной работе или механическим повреждениям. Всегда сверяйте каталожные номера оригинальной детали или используйте электронные каталоги крупных поставщиков автокомпонентов.

Обращайте внимание на тип передачи (реечный или червячный), расположение монтажных отверстий и длину вала привода трапеции. Визуально сравните старый и новый моторчик перед покупкой, особо проверяя геометрию корпуса и угол поворота парковочного контакта. Учитывайте климатическое исполнение: для регионов с холодными зимами предпочтительны модели с усиленными щётками и влагозащищённым разъёмом.

Критерии выбора и альтернативы

Оценивайте следующие параметры при сравнении вариантов:

• Производитель: OEM (оригинал), ODM (аналоги от заводов-изготовителей) или независимые бренды (бюджетные, но с риском сниженного ресурса)
• Комплектация: Наличие рычага (коромысла), защитного кожуха, уплотнительных колец
• Режимы работы: Совпадение количества скоростей (2/3/4) и функции импульсного режима

Популярные ценовые сегменты:

Тип	Ресурс	Гарантия
Оригинал (OEM)	5+ лет	12-24 мес
Качественный аналог (Febi, Bosch)	3-4 года	12-18 мес
Бюджетный аналог	1-2 года	3-6 мес

Обязательно проверяйте новое устройство до установки:

1. Подайте +12V напрямую на контакты питания (минуя реле)
2. Замерьте ток холостого хода (должен соответствовать паспортным 3-5А)
3. Убедитесь в плавном запуске без заеданий

Сравнение производителей приводов стеклоочистителей

При выборе нового моторчика дворников критически важно оценить надежность и совместимость брендов. Рынок предлагает как оригинальные комплектующие (OEM), так и дубликаты от независимых производителей, различающиеся по сроку службы, цене и технологическим решениям.

Ключевые параметры для сравнения включают устойчивость к перегрузкам, качество шестеренчатого редуктора, защиту от коррозии и температурную стабильность. Ниже представлен анализ ведущих марок на основе отзывов автомехаников и статистики отказов.

Производитель	Тип поставки	Средний срок службы	Ценовая категория	Особенности
Bosch	OEM / Замена	5-7 лет	Премиум	Биметаллические втулки, термозащита
Valeo	OEM	4-6 лет	Выше среднего	Усиленный червячный редуктор
Hella	OEM / Замена	3-5 лет	Средняя	Влагозащищенные разъемы
Febi Bilstein	Замена	2-4 года	Бюджет-средняя	Полная совместимость с OEM
Starline	Замена	1-3 года	Эконом	Упрощенная конструкция

Критерии выбора

• OEM-производители (Bosch, Valeo) – оптимальны для сложных условий: частые циклы работы, экстремальные температуры
• Качественные аналоги (Hella) – баланс цены и надежности при умеренных нагрузках
• Бюджетные замены – риск преждевременного износа пластиковых шестерен и обмотки якоря

Важно: При установке неоригинальных приводов проверьте соответствие:

1. Крутящего момента (в Н·м)
2. Угла парковки щеток
3. Типа крепежных кронштейнов

Подключение нового электродвигателя

После демонтажа неисправного мотора и подготовки посадочного места, установите новый электродвигатель дворников, совместив крепежные отверстия с кузовными шпильками. Затяните гайки крепления равномерно с рекомендованным моментом, избегая перекоса корпуса. Проверьте плотность прилегания уплотнительной прокладки (при наличии) для исключения протечек.

Очистите контакты штатной электропроводки от окислов и загрязнений. Сравните распиновку разъёма нового двигателя с оригиналом – при несовпадении потребуется перекоммутация проводов. Используйте термоусадку или изоленту для защиты соединений.

Последовательность подключения

1. Подача питания: Подсоедините силовой плюсовой провод (обычно красный/жёлтый) к клемме питания двигателя согласно схеме.
2. Управление скоростями: Подключите провода управления (напр., синий – низкая скорость, зелёный – высокая) к соответствующим клеммам на моторе.
3. Заземление: Надёжно зафиксируйте минусовой кабель (чёрный/коричневый) на кузовном болте или штатной точке массы.
4. Датчик положения: При наличии отдельного разъёма для возврата щёток в парковку – подключите его.

Цвет провода*	Назначение	Тип клеммы
Красный/Жёлтый	Постоянный "+"	Кольцевая/вилка 6.3мм
Синий	Низкая скорость	Штекер "мама"
Зелёный	Высокая скорость	Штекер "мама"
Чёрный	"Масса"	Кольцевая 8мм

* Цвета могут отличаться – сверяйтесь с инструкцией к двигателю

Перед финальной сборкой выполните тестовый запуск: включите дворники при выключенном зажигании и отсоединённых рычагах. Убедитесь, что ротор вращается плавно, без заеданий, а мотор автоматически возвращается в парковочное положение после выключения. Проверьте работу всех скоростей и интервального режима.

Регулировка хода трапеции после установки

После монтажа трапеции критически важно отрегулировать амплитуду движения рычагов. Неправильный ход приводит к неполному очищению зоны лобового стекла, задирам резинок о кузовные элементы или перегрузке электродвигателя. Регулировка выполняется при отключенном питании и фиксированных щётках в парковочном положении.

Основная задача – синхронизировать положение кривошипа моторчика и шарниров рычагов. Для этого требуется обеспечить строго вертикальное положение тяг относительно лобового стекла в нейтральной позиции. Проверьте соответствие меток на валу привода и корпусе редуктора – они должны совпадать после установки трапеции.

Последовательность регулировки

1. Ослабьте контргайки крепления шаровых шарниров на тягах трапеции
2. Установите рычаги моторчика в положение парковки (обычно – нижняя точка)
3. Совместите оси крепления щёток с метками на стекле или капоте
4. Затяните шарниры при сохранении прямого угла между тягами и стеклом
5. Проконтролируйте свободный ход всех сочленений (допуск 0.5-1 мм)

Критерии правильной настройки:

• Щётки не задевают уплотнители стойки в крайних положениях
• Полное перекрытие зоны очистки с заходом 3-5 см на нерабочую область
• Отсутствие перекосов и рывков при работе на максимальной скорости
• Автоматическое возвращение в парковочное положение при выключении

Параметр	Нормальное значение	Метод проверки
Угол качания кривошипа	90-110 градусов	Замер транспортиром
Люфт в шарнирах	≤ 1 мм	Визуальный контроль
Ход щёток	Согласно разметке стекла	Тестовый запуск

Калибровка положения парковки щеток

Некорректная парковка дворников возникает из-за сбоев в работе реле управления или механических повреждений тяг. При отключении щетки останавливаются в произвольном положении, перекрывая обзор или выступая за капот, что ускоряет износ резинок и создает риск повреждения стекла.

Для калибровки потребуется доступ к мотору дворников (обычно под капотом за воздухозаборником или под обшивкой) и мультиметр. Обязательно отключите аккумулятор перед началом работ, чтобы избежать короткого замыкания или случайного запуска механизма.

Пошаговая процедура калибровки

1. Снимите защитный кожух с моторного узла, отсоединив фиксаторы.
2. Открутите гайку крепления рычагов (ключом на 13-15 мм), но не снимайте рычаги полностью.
3. Вручную установите щетки в правильное парковочное положение (параллельно нижней кромке стекла).
4. Снимите разъем питания мотора и подключите мультиметр в режиме омметра к контактам реле парковки (обычно помечены «P» или «INT»).

Дальнейшие действия зависят от типа управления:

Тип системы	Действия
Аналоговое реле	Проверьте замыкание контактов при повороте вала мотора в положение парковки. При отсутствии сигнала отрегулируйте положение шестерни кулачкового механизма.
Цифровой блок	Требуется сброс ошибки через диагностический разъем OBD-2 или перепрошивка блока управления (рекомендуется на СТО).

• Соберите узел в обратном порядке, запустите дворники на 1 цикл и проверьте остановку.
• При сохранении проблемы замените реле управления или шестерню парковочного механизма (часто имеет пластиковые зубья, подверженные сколам).

Особенности обслуживания заднего дворника

Обслуживание заднего дворника имеет специфику из-за его расположения и конструкции. Щетка заднего дворника обычно короче, крепится вертикально на рычаге и подвержена интенсивному загрязнению от потока воздуха сзади автомобиля и открывания багажника/двери. Особое внимание уделяйте очистке самой резиновой полоски щетки от налипшей грязи, пыли и насекомых, так как это напрямую влияет на качество очистки маленькой площади заднего стекла.

Механизм привода заднего дворника, как правило, компактнее и имеет меньший рабочий угол. Он часто включает электромотор с редуктором, непосредственно соединенный с валом дворника, или систему рычагов. Зимой этот узел особенно уязвим к примерзанию щетки к стеклу или замерзанию механизма внутри лючка багажника/дверцы, что может привести к перегоранию предохранителя или поломке шестерен редуктора.

Ключевые отличия и процедуры обслуживания

Основные отличия от передних дворников:

Параметр	Задний дворник	Передние дворники
Размер щетки	Значительно короче	Длинные, разной длины
Частота замены	Может требоваться реже, но сильнее страдает от грязи	Требуют частой замены из-за большей площади работы
Привод	Часто компактный мотор-редуктор в лючке	Отдельный моторчик с трапецией
Риск примерзания	Очень высокий (мало обдувается теплом)	Ниже (зона обдува печкой)

Процедуры обслуживания:

1. Очистка стекла и щетки: Регулярно мойте заднее стекло и тщательно очищайте резиновую кромку щетки от загрязнений. Используйте спецсредства для очистки автопластика в районе крепления.
2. Проверка подвижности: Вручную поднимите рычаг дворника и проверьте, движется ли он свободно, без заеданий. Затрудненное движение – признак проблем.
3. Смазка механизма (если доступен):
   • На оси крепления: Нанесите немного силиконовой смазки на вал, где рычаг надевается на шлицы мотора.
   • В шарнирах рычага (если есть): Капните смазку в сочленения, если конструкция позволяет.
4. Проверка уплотнителей: Осмотрите резиновый уплотнитель вокруг оси дворника в лючке багажника/дверцы. Он должен быть целым и герметичным, предотвращая попадание воды в механизм и багажник.
5. Обслуживание гидроподъемника (для универсалов/хэтчбеков): На моделях, где задний дворник поднимается вместе со стеклом, периодически очищайте направляющие и смазывайте их силиконовой смазкой, чтобы стекло легко поднималось и не создавало излишней нагрузки на моторчик стеклоподъемника и привод дворника.

Важно: Никогда не включайте задний дворник, если щетка примерзла к стеклу или механизм заклинило! Сначала полностью очистите лед вокруг щетки и убедитесь в свободном ходе рычага вручную. При замене щетки точно подбирайте совместимую модель, учитывая тип крепления (крючок, штырек, защелка).

Профилактика замерзания узла зимой

Регулярная обработка резиновых элементов щеток силиконовой смазкой предотвращает налипание льда и сохраняет эластичность резины при отрицательных температурах. Обязательно очищайте стыки между капотом и стеклом от скопившейся грязи и листьев, где скапливается влага.

Используйте только незамерзающую жидкость в бачке омывателя, соответствующую сезону. Перед парковкой поднимите рычаги дворников в вертикальное положение – это исключит примерзание резины к стеклу и снизит нагрузку на привод при запуске.

Ключевые меры защиты

1. Контроль дренажных отверстий: ежемесячно проверяйте и прочищайте водоотводящие каналы под лобовым стеклом
2. Защита парковки:
   • Устанавливайте автомобиль под навесом или в гараже
   • При уличной стоянке применяйте специальные чехлы для щеток
3. Эксплуатационные правила:

   Действие	Эффект
   Прогрев стекла печкой	Растворение наледи до включения дворников
   Механическая очистка	Удаление снега/льда скребком перед запуском
   Плавный запуск	Короткое включение на 1-2 сек для проверки свободы хода

Важно: Никогда не поливайте замерзший узел горячей водой – это вызывает деформацию пластиковых деталей и трещины стекла. Для экстренного размораживания применяйте автохимию с пометкой "Антилёд".

Защита разъемов от влаги диэлектрической смазкой

Проблемы с работой дворников часто возникают из-за окисления контактов в разъемах электродвигателя или блока управления. Влага, попадающая в соединения (особенно при забитых дренажах или поврежденных пыльниках), вызывает коррозию и нарушает электрический контакт.

Диэлектрическая смазка создает защитный барьер на поверхности контактов и пластиковом корпусе разъема. Она не проводит ток, но эффективно вытесняет воду, предотвращая ее контакт с металлическими частями и последующее окисление.

Как правильно нанести диэлектрическую смазку

Для эффективной защиты необходимо выполнить следующие шаги:

1. Отсоедините разъем: Аккуратно разъедините штекер и розетку цепи питания моторчика дворников.
2. Очистите контакты: Тщательно осмотрите и очистите металлические контакты с обеих сторон (в штекере и розетке). Используйте:
   • Щетку с мягкой щетиной.
   • Специальный очиститель электронных контактов (без масла!).
   • Ластик (аккуратно для удаления легкого налета).

   Цель: удалить все следы окислов, грязи и старой смазки. Контакты должны быть чистыми и блестящими.

3. Нанесите смазку:
   • Используйте небольшое количество диэлектрической смазки (гель, паста, спрей).
   • Нанесите тонкий, равномерный слой на металлические контакты с обеих сторон разъема.
   • Дополнительно можно нанести тонкий слой на уплотнительное кольцо (если есть) и внешнюю часть пластикового корпуса разъема.

   Важно: Не переусердствуйте! Излишки смазки могут притягивать грязь.

4. Соберите разъем: Плотно соедините штекер и розетку до характерного щелчка фиксатора. Излишки смазки, выступившие при соединении, аккуратно удалите салфеткой.
5. Проверьте работу: Включите зажигание и проверьте работу дворников во всех режимах.

Критически важно:

• Используйте именно диэлектрическую (изолирующую) смазку. Токопроводящие смазки (типа графитовой) здесь неприменимы и могут вызвать короткое замыкание!
• Убедитесь, что выбранная смазка совместима с пластиком разъемов и резиной уплотнителей.
• Если контакты уже сильно корродированы, одной смазки будет недостаточно. Требуется механическая очистка до чистого металла или замена разъема.

Тип смазки	Преимущества	Недостатки
Силиконовая диэлектрическая (гель/паста)	Отличная водоотталкивающая способность, стабильность при температурах, долговечность, легко наносится.	Может быть дороже спреев.
Диэлектрическая в аэрозоле	Удобство нанесения в труднодоступные места, часто содержит очиститель.	Риск попадания на соседние детали, меньшая толщина слоя, может потребовать более частого обновления.

Как предотвратить заклинивание зимой

Основная причина заклинивания механизма дворников зимой – обледенение и налипание снега на рычаги и шарниры. Регулярная очистка стекла и зоны под капотом у основания дворников перед поездкой критически важна. Своевременно удаляйте ледяную корку жесткой щеткой или скребком, избегая резких движений.

Обязательно поднимайте щетки дворников вертикально при длительной стоянке в мороз или снегопад. Это предотвратит примерзание резиновых элементов к стеклу и снизит нагрузку на мотор при запуске. Используйте зимние омывающие жидкости с антиобледенителем, летние составы замерзают и блокируют механизм.

Дополнительные меры защиты

• Обрабатывайте шарниры и тяги силиконовой смазкой перед зимним сезоном
• Установите защитный кожух (чехол) на моторный отсек для минимизации снежного наноса
• При сильном обледенении прогревайте автомобиль 10-15 минут перед включением дворников

Избегайте принудительного включения при заблокированных щетках – это приводит к перегоранию предохранителя или поломке шестерен привода. При первых признаках замедления движения немедленно выключайте систему и вручную очищайте траекторию щеток.

Проблема	Профилактическое действие
Обледенение стекла	Использование антиобледенителей, прогрев авто
Засорение механизма	Своевременная очистка ливневок от листьев и грязи
Коррозия шарниров	Обработка WD-40 или медной смазкой

Проверяйте состояние резинового уплотнителя между капотом и стеклом – его повреждение позволяет снегу проникать к моторчику. Раз в 2 года выполняйте профилактическую разборку и смазку редуктора специальной морозостойкой графитовой смазкой.

Сезонная очистка дренажных каналов

Забитые дренажные отверстия под лобовым стеклом – частая причина попадания воды в моторный отсек и корпус моторчика дворников. Листва, хвоя, грязь и пух скапливаются в каналах, препятствуя отводу дождевой и талой воды. Это приводит к постоянному подтоплению электрооборудования, коррозии контактов и выходу из строя привода щеток.

Проводите прочистку дренажей минимум дважды в год: поздней осенью после листопада и ранней весной после схода снега. Особое внимание уделите каналу возле крепления моторчика дворников – именно здесь скапливается основной мусор, угрожающий электродвигателю. Используйте для очистки мягкую проволоку, тонкую щетку или струю сжатого воздуха под низким давлением.

Порядок действий

1. Локализация каналов: Найдите дренажные отверстия в нише под лобовым стеклом (обычно под пластиковой решеткой у ветрового стекла).
2. Механическая очистка: Удалите крупный мусор руками или пинцетом.
3. Продувка/промывка:
   • Продуйте каналы компрессором (давление не выше 2-3 бар).
   • Залейте в дренаж 0,5 л чистой воды для проверки скорости слива.
4. Контроль: Убедитесь, что вода быстро уходит из ниши и не скапливается под моторчиком.

Признак засора	Риск для моторчика
Лужи под аккумулятором	Коррозия клемм и проводки
Вода на коврике переднего пассажира	Замыкание блока управления
Затхлый запах в салоне	Разрушение изоляции проводов

Важно! Никогда не используйте для прочистки острые металлические предметы – они повредят пластиковые каналы или защитные клапаны. Регулярная очистка дренажей предотвратит дорогостоящий ремонт моторчика дворников из-за короткого замыкания или коррозии.

Осмотр шестерен моторчика дворников: периодичность и особенности

Шестерни моторчика дворников подвержены механическому износу при передаче усилия на рычажный механизм. Регулярный контроль их состояния предотвращает внезапные отказы системы в непогоду. Деформация зубьев или трещины на шестернях приводят к проскальзыванию, неравномерному ходу щеток и перегрузке электродвигателя.

Плановые осмотры особенно критичны при эксплуатации автомобиля в условиях повышенной влажности, зимой при очистке оледеневшего стекла, а также после длительного простоя транспортного средства. Нарушение геометрии зубьев часто вызывает характерный треск или стук во время работы дворников.

Рекомендуемая периодичность осмотра

Частота проверки определяется условиями эксплуатации и пробегом:

• Стандартные условия: каждые 30 000 км или 2 года (ориентируясь на первое достижение)
• Экстремальная эксплуатация (частые дожди, снег, пыль): каждые 15 000 км или ежегодно
• После замены моторчика/шестерен: контроль через 5 000 км пробега

Внеплановый осмотр обязателен при выявлении:

1. Вибрации или неравномерного движения щеток
2. Щелчков/хруста из зоны установки моторчика
3. Остановки дворников в произвольном положении
4. Запаха горелой пластмассы

Контроль уровня смазки в редукторе

Проверяйте состояние смазки каждые 30 000 км пробега или при появлении посторонних шумов во время работы дворников. Для доступа к редуктору снимите защитный кожух и пластиковый корпус механизма, открутив крепежные винты.

Убедитесь в отсутствии подтеков масла на корпусе редуктора. При обнаружении следов смазки на соединениях или трещин на уплотнителях замените сальники перед доливкой свежего состава.

Процедура проверки и замены смазки

Необходимые материалы:

• Автотрасмиссионное масло GL-4 (80W-90)
• Шприц для густых смазок
• Очиститель контактов
• Новые сальники (при необходимости)

Порядок действий:

1. Очистите заливное отверстие от грящи щеткой
2. Извлеките пробку уровня отверткой с плоским жалом
3. Проверьте консистенцию масла: расслоение или металлическая стружка указывают на износ шестерен
4. Долейте масло шприцом до нижнего края отверстия
5. Запустите дворники на 2 минуты для распределения смазки
6. Повторно проверьте уровень, при необходимости добавьте состав

Симптомы недостатка смазки	Последствия
Скрежет при включении	Износ ведущей шестерни
Заедание дворников в положении	Деформация вала редуктора
Рывки щеток	Разрушение пластиковых зубьев

Важно: При полной замене смазки промойте редуктор керосином. Использование графитовой смазки или Литола приведет к заклиниванию механизма при отрицательных температурах.

Опасность использования дворников при наледи

Активация стеклоочистителей при замёрзших или примёрзших щётках создаёт экстремальные нагрузки на моторчик и механизм привода. Ледяная корка жёстко фиксирует дворники на поверхности стекла, заставляя электродвигатель работать в режиме, близком к короткому замыканию. Это вызывает перегрев обмоток и резкий скачок потребляемого тока, многократно превышающий номинальные значения.

Попытки "продавить" наледь рычагами дворников приводят к критическим механическим повреждениям: деформации тяг, срыву зубьев шестерёнок редуктора или разрушению пластиковых креплений. Особенно уязвимы червячные передачи, где заклинивание вала провоцирует задиры на рабочих поверхностях и выкрашивание металла.

Последствия эксплуатации на обледеневшем стекле

• Перегорание обмотки электродвигателя из-за теплового разрушения изоляции при длительном превышении тока
• Деформация рычажного механизма (трещины в кронштейнах, изгиб тяг, поломка пластиковых шарниров)
• Разрушение редуктора: сколы зубьев шестерён, заедание червячной пары, заклинивание вала
• Обрыв проводов в трассе питания из-за резких рывков при заклинивании
• Повреждение стекла абразивным воздействием ледяных кристаллов под щётками

Симптом после попытки работы со льдом	Вероятная неисправность
Дворники движутся рывками или замирают в одном положении	Деформация тяг, разрушение шарниров, заклинивание редуктора
Мотор гудит, но механизм не двигается	Срыв зубьев шестерни, заедание червячной передачи
Появление запаха гари в салоне	Перегрев и оплавление обмотки электродвигателя
Срабатывание предохранителя при включении	Короткое замыкание в перегретой обмотке

Обязательный алгоритм действий: Перед запуском дворников вручную очистить стекло и резиновые кромки щёток ото льда. Прогреть стекло печкой до полного таяния наледи. Если щётки примерзли – полить резиновые части тёплой (не горячей!) водой или использовать специализированный антиобледенитель.

Экстренные действия при отказе во время дождя

Первоочередная задача – обеспечить видимость и безопасность. Включите аварийную сигнализацию, чтобы предупредить других участников движения о проблеме. Плавно снижайте скорость, избегая резких маневров, и начинайте искать безопасное место для остановки (обочину, парковку, карман).

Пока автомобиль движется к месту остановки, попробуйте "оживить" дворники простыми действиями. Несколько раз переключите рычаг управления дворниками в разные положения (включение, разные скорости, омыватель). Иногда это помогает преодолеть временный сбой контактов.

Проверка и временное решение

После остановки в безопасном месте:

1. Оцените обледенение: Если стекло покрыто льдом или плотным слоем грязи, аккуратно очистите его вручную (скребком, тряпкой).
2. Проверьте предохранитель: Найдите блок предохранителей (в салоне или под капотом). С помощью схемы на крышке блока или в руководстве найдите предохранитель, отвечающий за дворники и омыватель. Извлеките его и осмотрите:
   • Перегоревший предохранитель (виден разрыв нити или почернение) требует замены на аналогичный по номиналу (А).
3. Попробуйте вручную пошевелить дворники: Осторожно приподнимите рычаги дворников от стекла и попытайтесь подвигать их рукой. Если они двигаются туго или заклинили, возможно механическое препятствие (лед, листья, мусор). Устраните помеху.

Симптом	Возможная причина	Экстренное действие
Дворники не двигаются совсем, нет звука мотора	Перегорел предохранитель, обрыв питания, неисправен мотор	Проверка/замена предохранителя, попытка пошевелить дворники вручную
Слышен гудящий звук мотора, но дворники не двигаются	Механическое заклинивание (лед, мусор), срыв шестерни	Очистка стекла и траектории дворников, попытка осторожно расшевелить рычаги вручную
Дворники двигаются очень медленно или рывками	Обледенение, износ мотора, плохой контакт	Очистка стекла и рычагов, прогрев стекла печкой, переключение режимов работы

Важно: Не продолжайте движение под дождем без работающих дворников! Видимость критически ухудшается. Если временные меры не помогли, вызывайте эвакуатор или техническую помощь. Дальнейшая диагностика (реле, мотор, проводка) требует специальных знаний и условий.

Обходная схема включения через кнопку

При отказе штатного переключателя дворников временное решение реализуется путём создания обходной цепи питания моторчика. Потребуются: кнопка без фиксации (типа "тактильная"), провода сечением 1.5–2.5 мм², нож, изолента, быстросъёмные клеммы "мама" для подключения к реле или колодке моторчика. Работы проводятся при отключенном минусовом проводе АКБ.

Схема подключается напрямую к электродвигателю, минуя реле и блок управления. Кнопка врезается в цепь питания моторчика между плюсом от аккумулятора и рабочим контактом электродвигателя (обычно отвечающим за постоянный режим). Для защиты цепи обязательна установка предохранителя номиналом, аналогичным штатному (обычно 15–25А), в разрыв плюсового провода перед кнопкой.

Последовательность подключения

1. Определение контактов моторчика: Снять колодку питания с электродвигателя. Тестером найти постоянный "+" (питание при включении зажигания) и контакт "постоянной скорости" (часто обозначен "53" или "L").
2. Подключение питания: Подать "+" от АКБ через предохранитель на один вывод кнопки (длиной 1-1.5 м).
3. Коммутация моторчика: Соединить второй вывод кнопки с контактом "постоянной скорости" на колодке моторчика.
4. Организация "массы": Обеспечить надежное соединение корпуса моторчика с кузовом авто.
5. Изоляция и крепление: Заизолировать все соединения, закрепить кнопку в удобном месте на панели или под рулём.

Элемент	Назначение в схеме	Критичные параметры
Кнопка	Замыкание цепи питания моторчика	Ток ≥20А, влагозащищенный корпус
Предохранитель	Защита от КЗ	Номинал как в штатной цепи (указан на крышке блока предохранителей)
Провода	Передача тока	Медь, сечение ≥1.5 мм², термостойкая изоляция

Важно: Данная схема активирует только один режим работы (обычно среднюю скорость). Возврат щёток в парковочное положение при таком подключении не гарантируется – остановка произойдёт в произвольной точке. Для сброса придётся кратковременно отключить питание кнопкой в момент нахождения щёток у нижнего упора.

Когда необходимо обращаться в сервис

Серьёзные механические повреждения моторчика дворников требуют профессионального вмешательства, особенно если визуально заметны деформации корпуса, трещины или следы попадания воды. Самостоятельный ремонт в таких случаях часто приводит к полному выходу узла из строя из-за сложности разборки и необходимости специального оборудования.

Электрические неисправности, связанные с цепями управления или блоком предохранителей, также являются поводом для визита в сервис. При подозрении на короткое замыкание, обрыв проводки или неисправность электронного модуля кузова дальнейшая диагностика без профессиональных приборов (мультиметра, сканера) может быть опасной.

Критические ситуации для обращения к специалистам

1. Отсутствие реакции на переключатель после проверки предохранителей и реле – указывает на сложную электронную неполадку.
2. Характерный запах гари или дым из зоны моторчика – требует немедленного отключения цепи и экспертной оценки.
3. Механические заедания с посторонними звуками (скрежет, стук) при работающем двигателе – сигнализирует о разрушении шестерён или кривошипа.
4. Коррозия клемм или разъёмов, требующая замены контактов с последующей герметизацией соединений.

Симптом	Риск при самостоятельном ремонте	Процедура в сервисе
Прерывистая работа в дождь	Замыкание проводки, поражение током	Тест изоляции, замена жгута
Дворники не паркуются	Поломка зубьев червячной передачи	Разборка редуктора, замена шестерни
Работа только на максимуме	Ошибки при замене резистора	Диагностика платы управления, пайка компонентов

Список источников

При подготовке материала использовались технические руководства и экспертные публикации, посвященные устройству и ремонту электрооборудования автомобилей. Акцент сделан на практические рекомендации по диагностике и устранению неисправностей стеклоочистителей.

Ниже перечислены ключевые категории источников, содержащие детальную информацию о конструкции моторчика дворников, типовых поломках и методах их устранения. Все материалы предоставляют пошаговые инструкции для самостоятельного ремонта.

• Официальные сервисные мануалы производителей автомобилей (например, Ford, Toyota, Volkswagen)
• Специализированные справочники по автоэлектрике: Бош "Автомобильная электроника", Чижовка "Электрооборудование автомобилей"
• Технические бюллетени и ремонтные протоколы автосервисов (MotorData, ALLDATA)
• Практические руководства Haynes и Chilton по конкретным моделям авто
• Видеоинструкции по диагностике цепи дворников на профессиональных каналах (EricTheCarGuy, South Main Auto)
• Экспертные статьи в журналах "За рулём", "Авторевю", "АБС-авто"
• Тематические разделы на технических форумах (Drive2.ru, Diesel Forum)

Видео: Почему не работают дворники на ВАЗ


• Даунпайп - принцип работы и области использования

• Съемники ШРУСов - конструкция и подбор

• ВАЗ 2112 - от дебюта до снятия с конвейера
