Ремонт кардана - замена крестовин

Статья обновлена: 18.08.2025

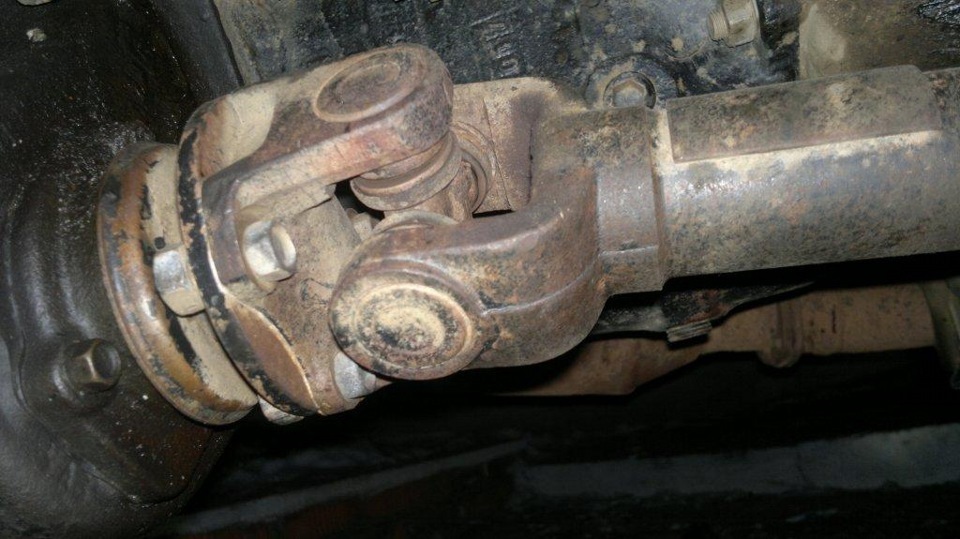

Карданный вал служит для передачи крутящего момента от коробки передач или раздаточной коробки к ведущим мостам.

Крестовины карданного вала являются критически важными шарнирными элементами конструкции.

Они обеспечивают подвижное соединение валов под изменяющимися углами в процессе движения автомобиля.

Постоянные нагрузки и трение приводят к естественному износу игольчатых подшипников крестовин.

Несвоевременная замена изношенных крестовин вызывает стуки, вибрации и может привести к разрушению карданного вала.

Правильный ремонт карданной передачи напрямую влияет на безопасность и комфорт эксплуатации транспортного средства.

Признаки износа крестовин кардана

Характерный стук или щелчки при трогании с места, переключении передач или резком сбросе газа – один из главных индикаторов проблем. Звук обычно доносится из центральной части автомобиля и усиливается при изменении нагрузки на трансмиссию. Этот симптом возникает из-за увеличенного зазора в изношенных шарнирах.

Вибрация кузова, особенно на скорости свыше 60-80 км/ч, прогрессирующая при разгоне. Ощущается через пол или сиденья и вызвана дисбалансом карданного вала из-за люфтов в крестовинах. Интенсивность вибрации может меняться при изменении скорости движения.

Дополнительные симптомы

Скрипы при медленном движении – металлическое поскрипывание при маневрировании на низкой скорости
Пробои при разгоне – ощутимые удары в днище при резком нажатии педали газа
Утечка смазки – следы выдавленной консистентной смазки на карданном валу

Состояние крестовины	Проверка
Наличие люфта	Попытка ручного проворачивания вала при зафиксированной коробке передач
Заклинивание	Затрудненное качание шарниров вручную при вывешенном колесе

Важно: Игнорирование симптомов приводит к заклиниванию кардана, обрыву вала и полной блокировке трансмиссии. Диагностику следует проводить при первых проявлениях неисправности.

Подготовка инструментов для демонтажа крестовин кардана

Сбор необходимого инструментария перед началом работ критически важен для эффективного и безопасного демонтажа. Отсутствие ключевых приспособлений может привести к повреждению компонентов карданного вала или травмам.

Все инструменты должны быть проверены на исправность и расположены в зоне легкой досягаемости. Рекомендуется использовать специализированные съемники для минимизации ударных нагрузок на подшипники и вилки кардана.

Обязательный набор инструментов:

Набор рожковых и накидных ключей (размеры 12-22 мм)
Трещоточный гайковерт с удлинителями и головками
Молоток с бойком из меди или латуни
Съемник стопорных колец (типа "утиный нос")
Гидравлический или винтовой съемник для крестовин
Монтировка с плоским наконечником
Тиски с медными или алюминиевыми накладками губок

Дополнительные материалы:

Проволочная щетка	Для очистки посадочных мест от грязи
Проникающая смазка (WD-40)	Обработка закисших соединений
Деревянные подкладки	Защита вилок при выпрессовке
Контейнер для мелких деталей	Хранение стопорных колец и болтов

При работе с гидравлическим съемником убедитесь в отсутствии перекоса приложенного усилия. Для моделей с клеевым креплением подшипников потребуется термофен для размягчения состава.

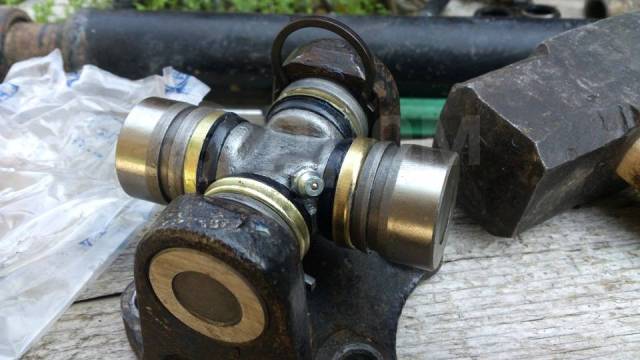

Выбор нового комплекта крестовин

Качество крестовин напрямую влияет на ресурс карданной передачи и уровень вибраций. Дешевые аналоги часто изготавливаются из низкосортных материалов с недостаточной термообработкой, что приводит к быстрому износу игольчатых подшипников и появлению люфта. Использование неоригинальных деталей сомнительного происхождения может спровоцировать разрушение кардана и повреждение смежных узлов трансмиссии.

При подборе ориентируйтесь на проверенных производителей, специализирующихся на карданных валах и шарнирах. Требуйте сертификаты соответствия и обращайте внимание на наличие защитных уплотнений и антикоррозионного покрытия. Обязательно проверьте геометрию новых крестовин – несоосность посадочных чашек недопустима.

Критерии выбора

Материал и термообработка: Хромомолибденовая сталь с цементацией поверхности обеспечивает износостойкость.
Тип уплотнений: Двухрядные сальники (2RS) с термостойкой смазкой внутри надежнее защищают от грязи и воды.
Совместимость: Точное соответствие посадочным размерам (диаметр шипов, длина чашек) оригиналу.
Смазочные ниппели: Наличие пресс-масленок для обслуживания продлевает срок службы.

Тип крестовины	Ресурс (прибл.)	Особенности
Оригинал (OEM)	100-150 тыс. км	Идеальная посадка, гарантия от производителя авто
Качественный аналог (GKN, Spidan)	80-120 тыс. км	Оптимальное соотношение цена/качество, тесты на вибростойкость
Бюджетный аналог	20-50 тыс. км	Риск дисбаланса, возможен брак в геометрии

Перед установкой обязательно проверьте плавность хода шипов в подшипниках – вращение должно быть мягким без заеданий. Используйте динамометрический ключ для затяжки стопорных колец согласно спецификации производителя. После замены проведите дорожный тест: разгон до 70-90 км/ч без вибраций руля и кузова подтвердит правильность выбора и монтажа.

Постановка автомобиля на эстакаду

Убедитесь, что эстакада установлена на ровной твердой поверхности и надежно зафиксирована противооткатными башмаками. Проверьте состояние аппарелей – на них не должно быть масляных пятен, грязи или повреждений, способных вызвать проскальзывание колес.

Плавно заезжайте на эстакаду передним приводом, точно центруя колеса относительно направляющих. Остановитесь перед съездом с аппарелей, включите нейтральную передачу и затяните ручной тормоз до упора. Заглушите двигатель перед вывешиванием колес.

Этапы безопасного подъема

Подготовка площадки:
- Расчистите зону от камней и мусора
- Убедитесь в отсутствии уклонов более 3°
Контроль положения:
- Попросите помощника визуально корректировать траекторию движения
- Остановитесь при достижении отметки "Стоп" на аппарелях
Фиксация авто:
- Подложите противооткатные клинья под задние колеса
- Проверьте устойчивость кузова раскачиванием

Элемент	Требования к доступу
Карданный вал	Минимальный клиренс 40 см под осями
Зона демонтажа	Свободное пространство вдоль вала ≥70 см

Важно! При работе с карданом запрещено использовать домкраты как единственную опору – только эстакада или стационарные подпорки. Контролируйте отсутствие качения кузова перед началом разборки узлов трансмиссии.

Фиксация транспортного средства от скатывания

Перед подъёмом автомобиля для демонтажа карданного вала критически важно исключить любую возможность самопроизвольного перемещения. Даже незначительный уклон поверхности или вибрация при работе могут спровоцировать скатывание, что создаёт прямую угрозу жизни при нахождении под кузовом. Недостаточно полагаться только на штатную коробку передач или электронный стояночный тормоз – их механизмы не рассчитаны на удержание машины в условиях силового воздействия при ремонте.

Используйте многоуровневую страховку: задействуйте противооткатные башмаки (колодки) для колёс, оставшихся на земле, установив их диагонально под переднюю и заднюю покрышки. Если автомобиль стоит на подъёмнике, убедитесь в надёжной фиксации лап на силовых элементах рамы или порогах, а рычаги гидравлики заблокированы стопорами. При работе на домкратах дополнительно ставьте неразрезные страховочные подставки под пороги или балки мостов, предварительно убедившись в устойчивости контакта с металлом.

Обязательные меры безопасности

Затяните ручной тормоз до упора.
Заведите автомобиль на передачу (первую или заднюю в зависимости от положения).
Установите не менее двух противооткатных упоров по диагонали (например, под заднее левое и переднее правое колесо).
При использовании домкрата: дублируйте его страховочными подставками перед началом работ.
Проверьте устойчивость авто лёгким раскачиванием кузова перед залеганием под ним.

Маркировка положения карданного вала

Правильная маркировка компонентов карданной передачи перед демонтажем критически важна для сохранения балансировки системы. При замене крестовин вал разбирается, и без точного совпадения меток фаз после сборки неизбежны вибрации, ускоренный износ подшипников и деформация шлицевых соединений. Пренебрежение этим этапом ведет к повторному ремонту и риску повреждения коробки передач или редуктора.

Маркировку наносят ударным кернером, краской или насечками на всех разъединяемых элементах: фланцах, вилках, шлицевых муфтах и самом валу. Ключевые точки отмечают в трех зонах: стык фланца ведущего моста, соединение с коробкой передач и центральный узел скользящей вилки. Это исключает угловое смещение деталей при обратной установке.

Технология нанесения меток

Используйте минимум три реперные точки на каждом соединении, расположенные под 120°. Для шлицевых муфт дополнительно отмечают исходное положение вилки относительно вала, чтобы сохранить балансировочные характеристики. При отсутствии заводских меток создавайте новые перед разборкой, фиксируя:

Ориентацию фланца редуктора относительно ответного фланца вала
Взаимное положение вилок крестовины
Угловое совмещение шлицевого соединения скользящей муфты

Тип соединения	Кол-во меток	Инструмент маркировки
Фланцевое (редуктор/КПП)	3 точки	Кернер/несмываемая краска
Крестовина (вилки)	2 диагональные точки	Кернер
Шлицевая муфта	1 продольная риска	Штрих-кернер

При сборке совмещайте метки с точностью до миллиметра. Проверьте угловое соответствие вилок крестовин – их плоскости должны лежать в одной оси. Нарушение этого правила вызовет биение вала даже при правильной установке фланцев.

Откручивание фланцевых соединений

Перед демонтажем карданного вала зафиксируйте автомобиль на подъёмнике или эстакаде, включив первую передачу и ручной тормоз. Очистите резьбовые соединения фланцев от грязи и ржавчины с помощью металлической щётки и аэрозольного проникающей смазки WD-40, уделяя особое внимание граням гаек.

Используйте комплект торцевых головок и удлинитель с трещоткой для последовательного ослабления крепёжных болтов. Применяйте динамометрический ключ, если требуется контроль усилия. При закисании резьбы аккуратно прогрейте гайки строительным феном или используйте ударный гайковёрт, избегая деформации фланцев.

Ключевые этапы работ

Выполняйте операции в строгой последовательности:

Маркировка взаимного положения фланцев мелом или керном перед разборкой
Ослабление болтов крест-накрест для равномерного снятия нагрузки
Контроль состояния резьбы и шлицов при демонтаже

Тип соединения	Инструмент	Рекомендации
6-гранные гайки	Торцевая головка 12-17 мм	Длинный рычаг для сложных случаев
Болты под звёздочку	TORX T40-T55	Проверка плотности посадки биты

При обнаружении деформированных болтов или сорванных граней замените крепёж в сборе. После откручивания всех элементов аккуратно разведите фланцы в стороны, избегая перекоса вала и повреждения шлицевого соединения.

Снятие стопорных колец

Для доступа к крестовине необходимо демонтировать стопорные кольца, фиксирующие подшипники в вилках карданного вала. Предварительно очистите зону вокруг колец от грязи и старой смазки металлической щеткой или ветошью. Убедитесь в наличии зазора для инструмента – при сильной запрессовке может потребоваться легкое постукивание молотком через проставку.

Используйте специальные пассатижи с узкими загнутыми губками (типа "утконос"). Заведите концы инструмента строго в монтажные отверстия на кольце, избегая перекоса. Сжимайте рукоятки плавно и равномерно, контролируя движение кольца. При отсутствии отверстий применяйте торцевые съемники или тонкую отвертку, поддевая кольцо в точке, противоположной замку.

Ключевые этапы работы

При демонтаже соблюдайте последовательность:

Фиксация вала – зажмите кардан в тисках с медными накладками, предотвращающими деформацию трубы
Визуальный осмотр – определите тип замка (внутреннее/наружное кольцо) и направление сжатия
Одновременный съем – если конструкция предусматривает парные кольца, маркируйте их положение мелом

Распространенные сложности и решения:

Проблема	Причина	Действия
Кольцо не выходит из канавки	Коррозия или деформация	Обработать WD-40, аккуратно расшатать кольцо бокорезами
Срыв инструмента	Слишком резкое сжатие	Использовать пассатижи с насечкой на губках, заменить кольцо при повреждении

Важно: Сразу помещайте снятые кольца в отдельную емкость – даже незначительная деформация делает их непригодными для повторного использования. При установке новых деталей потребуется аналогичный инструмент для разжимания.

Извлечение карданного вала из автомобиля

Перед демонтажем убедитесь, что автомобиль устойчиво зафиксирован на подъемнике или эстакаде, а коробка передач переведена в нейтральное положение. Обязательно отключите аккумуляторную батарею для предотвращения случайного запуска двигателя или перемещения трансмиссии. Подготовьте поддерживающие подставки под задний мост, так как после снятия вала он потеряет жесткое соединение с корпусом автомобиля.

Начинайте с маркировки взаимного расположения фланцев карданного вала и ответных частей редуктора/коробки передач мелом или керном. Это обеспечит правильную балансировку при обратной установке. Ослабьте крепежные болты на обоих фланцах (со стороны раздаточной коробки и редуктора заднего моста), используя торцевой ключ или головку с воротком. Не удаляйте болты полностью на первом этапе – оставьте их в резьбе на 2-3 оборота для страховки.

Этапы демонтажа

Снятие крепежа: Полностью выкрутите все болты крепления фланцев. Если болты прикипели, обработайте резьбу проникающей смазкой WD-40 и выждите 10-15 минут.
Отсоединение вала: Аккуратно снимите карданный вал с посадочных шлицов, слегка раскачивая его в плоскости вращения. Избегайте резких перекосов – это может повредить сальники редуктора.
Контроль компонентов: Заглушите открытые отверстия редуктора и коробки чистой ветошью для защиты от пыли и утечки масла.

Важный момент	Риск при нарушении
Фиксация заднего моста	Смещение оси, повреждение тормозных шлангов
Маркировка фланцев	Дисбаланс вала, вибрации при движении
Заглушение отверстий	Загрязнение узлов, потеря трансмиссионного масла

Внимание! При транспортировке демонтированного кардана избегайте ударов по шарнирам – деформация вилок или чашек крестовин потребует дорогостоящего ремонта. Храните вал только в вертикальном положении, подвесив за центральную часть.

Перед установкой проверьте люфты подшипников крестовин и состояние шлицевого соединения. Если при демонтаже обнаружены трещины на сварных швах, заусенцы на шлицах или следы дисбаланса (локальное истирание краски), вал требует профессиональной дефектовки в сервисном центре.

Очистка кардана от грязи перед разборкой

Тщательная очистка карданного вала от загрязнений – обязательный этап перед демонтажем крестовин. Накопленная грязь, масляные отложения и дорожные реагенты затрудняют визуальный контроль состояния шарниров, а при разборке могут попасть в подшипники и повредить игольчатые ролики.

Используйте металлическую щётку и специализированные обезжириватели для удаления застарелых наслоений. Особое внимание уделите зоне вокруг стопорных колец, чашек крестовин и шлицевого соединения – здесь скапливается наиболее абразивная грязь, способная ускорить износ новых деталей после установки.

Порядок обработки

Предварительная механическая очистка
- Скоблитеком удалите крупные комья грязи
- Обработайте труднодоступные места проволочной щёткой
Обезжиривание поверхностей
- Распылите очиститель тормозов или WD-40 на все узлы
- Выдержите 5-7 минут для растворения отложений
Финишная промывка
- Смойте остатки грязи струёй воды под давлением
- Продуйте сжатым воздухом (особенно отверстия под стопорные кольца)

Важно: Полностью просушите кардан перед разборкой! Влага в посадочных местах крестовин вызывает коррозию и нарушает посадку чашек при последующей сборке.

Фиксация вилки кардана в тисках

Надёжная фиксация вилки карданного вала в тисках – критически важный этап при замене крестовин. Неправильное закрепление приводит к деформации детали, повреждению резьбы посадочных отверстий под подшипники или затрудняет выпрессовку старых чашек крестовины. Вилка должна быть неподвижна во время приложения значительных ударных или прессовых нагрузок.

Перед фиксацией тщательно очистите посадочные отверстия вилки от грязи, старой смазки и металлической стружки. Убедитесь, что тиски исправны, губки параллельны и не имеют сильных повреждений. Используйте защитные накладки из мягкого металла (алюминий, медь) или прочной пластмассы для предотвращения повреждения поверхности вилки губками тисков.

Порядок фиксации вилки

Выбор положения: Расположите вилку так, чтобы одна из её "ушек" с посадочным отверстием была обращена вертикально вверх.
Накладки: Установите защитные накладки на губки тисков в зоне контакта с вилкой.
Закрепление: Аккуратно зажмите корпус вилки (не "ушки"!) между губками тисков ближе к основанию (шарнирной части). Затягивайте равномерно, без перекоса.
Контроль: Убедитесь, что:
- Вилка не смещается при умеренном усилии рукой.
- "Ушки" с отверстиями не зажаты и свободны для доступа инструмента.
- Отсутствует деформация стенок вилки.

Что можно	Что нельзя
Зажимать корпус вилки (толстую часть)	Зажимать "ушки" вилки с посадочными отверстиями
Использовать мягкие защитные накладки	Зажимать вилку губками тисков без накладок
Затягивать равномерно, без перекоса	Прикладывать чрезмерное усилие затяжки

После фиксации проверьте устойчивость вилки перед началом работ. Помните: фиксация "ушек" напрямую или их деформация гарантированно приведёт к невозможности правильной установки новой крестовины. Если вилка проворачивается при ударе, осторожно подтяните тиски, контролируя отсутствие деформации.

Выбивание чашек старой крестовины

Перед извлечением чашек убедитесь в снятии стопорных колец – их поддевают тонкой отверткой или специальным съемником. Неповрежденные посадочные места в вилках кардана критичны для правильной установки новой крестовины, поэтому избегайте грубых механических воздействий на ушки вилки.

Закрепите карданный вал в тисках через мягкие прокладки, исключающие деформацию. Направьте ось выбиваемой чашки строго вертикально – это предотвратит перекос и заклинивание. Используйте только специальные оправки или выколотки из мягкого металла (медь, алюминий), диаметр которых меньше внешнего размера чашки на 1-2 мм.

Технология выпрессовки

Установите оправку в проушину вилки, плотно прижав к краю чашки
Наносите короткие удары средней силы кувалдой (800-1000 г) по оси оправки
При закисании чашки:
- Обработайте зону контакта WD-40
- Чередуйте стороны выбивания каждые 3-5 ударов
- Избегайте перегрева – локальный нагрев горелкой допускается только на чугунных вилках
После смещения первой чашки на 3-4 мм переверните узел и повторите операцию для противоположной стороны

Типовая проблема	Решение
Чашка проворачивается в посадочном месте	Зафиксируйте чашку струбциной через текстолитовую прокладку
Облом игл подшипника в посадочной зоне	Очистите полость магнитом, промойте керосином
Деформация края чашки от ударов	Запрещено выравнивание – замените вилку кардана

Контроль после демонтажа: проверьте отсутствие задиров на рабочих поверхностях вилки, измерьте диаметр посадочных отверстий микрометром. Отклонение от номинала более 0.05 мм требует замены вилки. Удалите все следы коррозии тонким абразивным камнем.

Очистка посадочных мест под крестовину

После снятия старой крестовины тщательно осмотрите посадочные места в вилках кардана. Удалите все следы коррозии, задиры, остатки смазки и грязь, используя металлическую щетку и ветошь. Особое внимание уделите канавкам под стопорные кольца – их чистота критична для надежной фиксации новой детали.

Обработайте отверстия под игольчатые подшипники растворителем (например, уайт-спиритом) для обезжиривания поверхностей. Проверьте отсутствие вмятин, забоин или деформации на рабочих зонах – даже незначительные повреждения приведут к преждевременному износу крестовины. Продуйте посадочные места сжатым воздухом, чтобы устранить мельчайшие абразивные частицы.

Этапы очистки и контроля

Механическая очистка щеткой и скребком
Обезжиривание растворителем
Визуальный осмотр на дефекты
Продувка воздухом
Проверка гладкости поверхностей

Инструмент	Назначение
Жесткая щетка	Удаление крупных загрязнений
Аэрозольный очиститель	Растворение застарелой смазки
Сжатый воздух	Удаление остатков абразива

Важно: Не используйте абразивные материалы (наждачную бумагу, напильники) – это нарушит геометрию посадочных мест. При обнаружении глубоких рисок или эллипсности отверстий вилку кардана подлежит замене. Чистота поверхностей напрямую влияет на точность посадки новой крестовины и ресурс узла.

Контроль состояния вилок карданного вала

Регулярный осмотр вилок карданного вала критически важен для предотвращения внезапных поломок и дорогостоящего ремонта. Вилки испытывают значительные динамические нагрузки при передаче крутящего момента, особенно при движении по неровным поверхностям. Пренебрежение диагностикой приводит к разрушению шлицевых соединений, деформации крестовин и вибрациям, способным повредить коробку передач или редуктор.

Контроль проводят при каждом ТО или при появлении посторонних шумов (стук, скрежет) под днищем автомобиля. Обязателен осмотр после ударов карданом о препятствия или длительной эксплуатации в условиях бездорожья. Тщательной проверке подлежат все четыре уха вилки, места крепления подшипников крестовины и зоны сварных швов.

Ключевые аспекты диагностики

Визуальный осмотр:

Трещины в металле (особенно у оснований "ушей" и в зоне шлицевого соединения)
Деформации (перекосы, изгибы, вмятины от ударов)
Коррозия, приводящая к ослаблению структуры металла
Люфты в шлицевом соединении (проверяется покачиванием вала в осевом направлении)

Проверка геометрии:

Сопоставление положения противоположных "ушей" – они должны лежать в строго параллельных плоскостях
Контроль соосности вилок на одном валу при помощи штангенциркуля или специнструмента
Измерение расстояния между отверстиями под подшипники крестовины – расхождение не должно превышать допуски производителя

Таблица допустимых параметров:

Параметр	Норма	Требует ремонта
Люфт шлицевого соединения	до 0.3 мм	> 0.5 мм
Перекос плоскостей "ушей"	до 0.8°	> 1°
Диаметр отверстий под подшипники	номинал ±0.01 мм	выработка > 0.05 мм

Важно: Вилки с трещинами, необратимой деформацией или критическим износом отверстий восстановлению не подлежат – обязательна замена в сборе с валом. При обнаружении люфтов в шлицах или отклонений геометрии необходима балансировка карданного вала на специальном стенде после ремонта.

Подбор игольчатых подшипников

Правильный подбор игольчатых подшипников напрямую влияет на ресурс карданного вала и отсутствие вибраций. Использование несоответствующих деталей приводит к ускоренному износу крестовин, люфтам и дорогостоящему повторному ремонту. Точное соответствие геометрическим параметрам и нагрузочным характеристикам оригинального подшипника – обязательное условие.

Основным ориентиром служит маркировка старого подшипника или крестовины, нанесённая на торец корпуса или чашки. При её отсутствии замеряют критические размеры микрометром или штангенциркулем. Ключевыми параметрами являются внутренний диаметр (посадочный размер на шипы крестовины), внешний диаметр (для посадки в вилку кардана) и ширина подшипника в сборе.

Параметры для замера:

Внутренний диаметр чашек (d)
Наружный диаметр чашек (D)
Ширина подшипника в сжатом состоянии (B)
Высота игольчатого блока (определяет свободный ход)

Рекомендации по выбору:

Приоритет – каталоги производителей: SKF, FAG, INA, NTN. Сверяйте номера по оригинальным или аналоговым базам.
Проверка посадочных поверхностей: чашки должны входить в вилку с лёгким натягом (прессовая посадка), исключая проворачивание.
Качество исполнения: отсутствие заусенцев, равномерное покрытие, чёткая маркировка, плавный ход иголок без заклиниваний.
Комплектация: наличие стопорных колец (если предусмотрены конструкцией) и смазки в герметичных упаковках.

Параметр	Последствия несоответствия
Увеличенный внутренний диаметр (d+)	Люфт на шипе крестовины, ударные нагрузки, разрушение игл.
Заниженный наружный диаметр (D-)	Проворот чашки в посадочном месте вилки, выработка гнёзд.
Неверная ширина (B)	Невозможность запрессовки или некорректная фиксация стопорными кольцами.

Обязательно заменяйте все подшипники карданного вала комплектом, даже если часть выглядит исправной. Используйте смазку, рекомендованную производителем подшипников (чаще всего – высокотемпературная литиевая). После установки проверьте отсутствие осевого люфта крестовины и плавность её хода во всех направлениях рукой.

Смазка игольчатых подшипников новой крестовины

Перед установкой новой крестовины в карданный вал критически важно заполнить игольчатые подшипники специальной смазкой. Эта операция предотвращает сухое трение в начальный период работы, обеспечивает защиту от коррозии и существенно продлевает ресурс узла. Недостаточное количество смазочного материала или использование неподходящего состава приводит к заклиниванию подшипников и ускоренному износу крестовины.

Для смазки игольчатых подшипников применяется исключительно пластичная высокотемпературная консистентная смазка для ШРУСов или карданных валов (например, Liqui Moly LM47, Mobil SHC Polyrex). Обычные литиевые или графитовые составы не подходят – они вымываются или теряют свойства под нагрузкой. Смазка должна иметь класс вязкости NLGI 2, обладать устойчивостью к вымыванию водой и высокими противозадирными характеристиками.

Технология нанесения смазки

Тщательно очистите посадочные места подшипников в вилках кардана от старой смазки и загрязнений.
Заполните внутреннюю полость каждого подшипника смазкой на 50-60% через технологические отверстия.
Равномерно распределите состав пальцем или пластиковым шпателем по всей длине игл роликов.
Дополнительно нанесите тонкий слой смазки на шипы новой крестовины перед запрессовкой.

Ключевые ошибки:

Использование универсальных смазок (например, Литол-24)
Заполнение подшипника менее чем на 40%
Попадание абразивных частиц в смазочный материал
Избыточное нанесение, приводящее к выдавливанию состава через сальники

Параметр	Норма	Последствия нарушения
Объем заполнения подшипника	50-60%	Перегрев (недозаполнение), выдавливание (избыток)
Температурный диапазон смазки	-40°C до +160°C	Застывание зимой или потеря свойств летом
Тип загустителя	Полимочевина/Бентонит	Расслаивание состава при вибрациях

После сборки проверьте наличие смазки в пресс-маслёнках (если они предусмотрены конструкцией) и выполните первичную обкатку узла без экстремальных нагрузок. Контролируйте температуру кардана в первые 100 км пробега – локальный перегрев указывает на проблемы со смазыванием подшипников.

Установка крестовины в посадочное гнездо

Очистите посадочные гнёзда вилки кардана от остатков старой смазки, ржавчины и загрязнений металлической щёткой. Проверьте поверхности на отсутствие забоин, трещин или деформации – повреждённые детали требуют замены. Обезжирьте полости ацетоном или уайт-спиритом для обеспечения надёжной фиксации новых стопорных колец.

Нанесите тонкий слой консистентной смазки (например, Литол-24) на внутренние канавки игольчатых подшипников крестовины и рабочие поверхности шипов. Вручную запрессуйте подшипники в одно из гнезд вилки до момента касания стопорного кольца – избегайте перекоса! Используйте оправку подходящего диаметра и молоток для лёгкой осадки.

Ключевые этапы монтажа

Зафиксируйте подшипники стопорными кольцами:

Убедитесь, что кольца полностью сели в канавки вилки
Проверьте зазор между кольцом и подшипником – допустимо не более 0.05 мм
При недостаточной глубине посадки замените кольца на более толстые

Проверьте свободный ход шипов после установки – вращение должно быть плавным без заклинивания. Соберите карданный вал в обратной последовательности, соблюдая балансировочные метки. Обязательно заполните смазочные ниппели после монтажа через центральный канал крестовины до выхода свежего состава из уплотнений.

Контрольный параметр	Норма
Осевой люфт крестовины	0.0–0.05 мм
Усилие проворачивания	1–3 Н·м (рукой без рычага)
Зазор стопорного кольца	Менее 0.1 мм

Запрессовка чашек в вилки кардана

Запрессовка новых чашек подшипников в вилки кардана требует строгого соблюдения геометрии. Оси посадочных отверстий в вилках должны быть идеально параллельны, а сами отверстия – не иметь задиров, выработки или коррозии. Перед установкой новых чашек посадочные места тщательно очищаются от грязи и остатков старой смазки.

Используется только специализированный пресс (гидравлический или винтовой) с оправками, точно соответствующими диаметру чашек. Ударные методы запрещены – они деформируют корпус подшипника. Чашка вводится строго перпендикулярно плоскости вилки, контролируя равномерность погружения по всему периметру.

Критические этапы процесса

Контроль глубины посадки – чашка должна быть запрессована заподлицо с краем посадочного отверстия вилки. Недостаточная глубина приведет к перекосу игольчатого подшипника при установке крестовины, чрезмерная – блокирует движение игл.

Последовательность запрессовки:

Нанесение тонкого слоя консервационной смазки на наружную поверхность новой чашки.
Позиционирование чашки в отверстии вилки без перекоса.
Плавное приложение усилия пресса через переходную оправку.
Визуальная проверка положения запрессованной чашки (по монтажной фаске).
Повтор операции для всех 4-х чашек на обеих вилках карданного вала.

Проверка после запрессовки:

Отсутствие зазора между фланцем чашки и плоскостью вилки.
Свободное вращение чашки пальцем до установки игольчатых подшипников и крестовины (при наличии стопорных колец внутри чашки).
Равенство расстояний между противоположными чашками в одной вилке.

Ошибка	Последствие
Перекос при запрессовке	Заклинивание крестовины, ускоренный износ игл
Использование несоответствующей оправки	Деформация сепаратора чашки, разрушение игл
Загрязнение посадочной зоны	Смещение рабочей оси, вибрация кардана

После запрессовки всех чашек сразу устанавливаются игольчатые подшипники, крестовина и стопорные кольца. Хранение вилок с запрессованными, но незаполненными подшипниками чашками недопустимо – это ведет к коррозии калиброванных поверхностей.

Монтаж стопорных колец в пазы

После установки крестовины в вилку кардана и запрессовки подшипников до появления стопорных канавок, приступают к фиксации узла стопорными кольцами. Каждое кольцо должно быть установлено в соответствующий паз на чашке подшипника с обеих сторон крестовины. Контролируйте глубину посадки чашек – зазоры между вилкой и чашками подшипников недопустимы.

Используйте специальные клещи для стопорных колец (наружного или внутреннего типа – в зависимости от конструкции кардана). Аккуратно разведите усики кольца, избегая чрезмерной деформации, и заведите его в паз по всей окружности. Убедитесь, что кольцо полностью село в канавку по всему периметру и не имеет перекосов.

Ключевые этапы и требования

Выбор инструмента: Применяйте клещи с узкими губками, точно соответствующими монтажным отверстиям колец.
Контроль размера: Запрещена установка старых колец с деформацией или потерей упругости – используйте только новые детали из ремкомплекта.
Проверка посадки: После монтажа вручную прокрутите крестовину – движение должно быть плавным, без заклиниваний. Легкий осевой люфт чашек указывает на недожим кольца.

Тип кольца	Инструмент	Ошибка монтажа	Последствия
Внутреннее (для скрытых пазов)	Клещи с загнутыми концами	Неполное заведение в канавку	Выпадение подшипника при вибрации
Наружное (открытого типа)	Клещи с прямыми губками	Слишком сильное растяжение	Потеря упругости, ускоренный износ

Финишный этап – проверка свободы хода шарнира. Удерживая вилку кардана, покачайте крестовину из стороны в сторону. Допустим минимальный радиальный зазор (до 0,1 мм), но полное отсутствие люфта критично – это свидетельствует о перетяжке, ведущей к перегреву и заклиниванию.

Важно: При замене крестовин на симметричных карданах соблюдайте балансировочные метки на вилках! Смещение деталей относительно исходного положения вызовет дисбаланс и вибрацию карданного вала.

Проверка свободного хода шарнира

Определите люфт в карданном шарнире, покачивая вал вручную. Зафиксируйте фланец редуктора или коробки передач, затем приложите усилие к кардану перпендикулярно его оси в двух плоскостях. Любое ощутимое биение или стук указывает на критический износ крестовин или подшипников.

Дополнительно проверьте осевое смещение шлицевого соединения: зажмите вилку шарнира и попытайтесь сдвинуть вал вдоль его длины. Допустимый ход не должен превышать 0.5 мм. Превышение нормы требует замены шлицевого узла или всего кардана.

Диагностические признаки износа

Щелчки при переключении передач – характерный признак люфта в крестовинах
Вибрация на скорости свыше 60 км/ч – усиливается при ускорении
Зазор между чашками подшипников и вилками кардана визуально заметен

Тип дефекта	Допустимый зазор	Требуемое действие
Радиальный люфт крестовины	0 мм	Немедленная замена
Осевой ход шлицов	до 0.5 мм	Контроль при ТО
Заедание при повороте	Не допускается	Замена с промывкой посадочных мест

При обнаружении заклинивания шарнира проведите дефектовку посадочных отверстий вилок. Задиры или коррозия требуют шлифовки или замены вилки. После ремонта убедитесь в плавности хода крестовины во всех направлениях без малейшего сопротивления.

Смазка шлицевого соединения кардана

Шлицевое соединение кардана, связывающее вал с вилкой или скользящей муфтой, является критически важным узлом, требующим регулярного обслуживания и правильной смазки. Его основная функция – компенсировать изменение длины карданного вала при работе подвески, обеспечивая при этом надежную передачу крутящего момента. Без надлежащей смазки шлицы подвергаются интенсивному сухому трению и износу.

Недостаток или полное отсутствие смазки в шлицевом соединении приводит к быстрому возникновению люфта, появлению характерных металлических стуков (особенно при трогании с места или переключении передач), вибрациям на определенных скоростях и в конечном итоге – к повреждению вилки кардана и самого шлицевого хвостовика. Замена этих изношенных компонентов значительно дороже и сложнее профилактической смазки.

Процедура смазки и используемые материалы

Для эффективной смазки шлицевого соединения кардана необходимо выполнить следующие шаги:

Очистка: Перед нанесением новой смазки тщательно удалите старую, загрязненную смазку и абразивные частицы из шлицевого паза и с поверхности шлицов. Используйте ветошь и специальные очистители.
Выбор смазки: Применяйте только специальные высокотемпературные, высоконагруженные консистентные (пластичные) смазки. Наилучшими вариантами являются:
- Литиевые смазки (например, ШРУС-4, Литол-24).
- Смазки с добавлением дисульфида молибдена (MoS₂), обладающие превосходными противозадирными и антифрикционными свойствами.
Нанесение смазки:
- Если соединение имеет пресс-маслёнку, используйте шприц для консистентной смазки. Закачивайте смазку до тех пор, пока ее излишки не появятся из-под защитного резинового пыльника, вытесняя старую смазку и воздух.
- Если пресс-маслёнка отсутствует (часто на старых конструкциях или после замены узла), необходимо аккуратно отсоединить кардан (хотя бы с одной стороны), развести шлицы и набить паз смазкой вручную, равномерно распределяя ее по всем шлицам. Затем установите пыльник на место.
Контроль уровня: После нанесения смазки убедитесь, что резиновый пыльник не переполнен до состояния избыточного давления, но и не пуст. Должен быть виден небольшой зазор со смазкой внутри. Проверьте целостность самого пыльника – он защищает смазку от воды и грязи.

Важные рекомендации:

Аспект	Рекомендация
Периодичность	Проводите смазку строго по регламенту ТО автомобиля (обычно каждые 10-15 тыс. км или раз в год). При эксплуатации в тяжелых условиях (пыль, вода, бездорожье) – чаще.
Совместимость	Не смешивайте разные типы смазок (например, литиевую и дисульфидмолибденовую). При замене типа смазки старайтесь максимально очистить узел от старой.
Признаки износа	Если при смазке обнаружен значительный осевой люфт в шлицах или повреждения (забоины, заусенцы), узел требует ремонта (замена скользящей вилки/хвостовика), а не только смазки.

Установка карданного вала по меткам

После замены крестовин или других работ, связанных со снятием карданного вала, его последующая установка должна выполняться строго в соответствии с заводскими метками. Эти метки нанесены на фланцы карданного вала и ответных фланцев коробки передач (раздаточной коробки) и редуктора заднего моста. Их совмещение критически важно для правильной работы трансмиссии.

Пренебрежение метками при сборке приведет к нарушению балансировки всего карданного вала, собранного как единого узла на заводе. Даже незначительное смещение фаз (угловое положение) валов относительно друг друга вызовет дисбаланс, который станет источником сильных вибраций при движении автомобиля. Эти вибрации не только причиняют дискомфорт, но и ускоряют износ подвесного подшипника, крестовин, сальников и шестерен редуктора.

Правильная последовательность установки по меткам

Перед началом установки тщательно очистите фланцы от грязи и старой краски, чтобы метки были хорошо видны. Обычно это риски, точки или насечки, нанесенные на ступицу фланца и его юбку.

Ключевые шаги:

Проверка меток: Убедитесь, что метки на обоих концах карданного вала (со стороны КПП/раздатки и со стороны редуктора) совпадают с метками на соответствующих фланцах трансмиссии и моста. Метки должны находиться строго друг напротив друга.
Предварительное совмещение: Поднесите карданный вал к месту установки и совместите метки на одном конце (обычно начинают со стороны редуктора заднего моста).
Фиксация первого конца: Вставьте болты крепления (или шпильки) в отверстия фланца редуктора и фланца кардана, совмещенные по меткам. Наживите гайки от руки, не затягивая окончательно.
Совмещение второго конца: Переместитесь к фланцу КПП/раздатки. Поворачивайте карданный вал только за трубу (ни в коем случае не за фланец или крестовины!), пока метки на фланце кардана и фланце трансмиссии не совпадут идеально.
Фиксация второго конца: Вставьте болты/шпильки в совмещенные отверстия второго фланца и наживите гайки от руки.
Окончательная затяжка: Затяните все гайки крепления карданного вала крест-накрест с моментом, указанным производителем автомобиля. Используйте динамометрический ключ.

Важные моменты:

Если метки не видны или стерты, обязательно нанесите новые перед снятием вала, пометив взаимное положение фланцев мелом или кернером.
Никогда не меняйте взаимное положение трубы и фланцев карданного вала (не "разъединяйте" его части), если это не предусмотрено конструкцией конкретного вала.
Перед установкой убедитесь в чистоте и исправности шлицевого соединения (если есть) и смажьте его рекомендованной консистентной смазкой.

Действие	Критическая важность	Последствия ошибки
Совмещение меток при установке	Высокая	Вибрации, ускоренный износ трансмиссии
Затяжка крепежа с правильным моментом	Высокая	Ослабление крепежа, разрушение фланцев
Смазка шлицевого соединения (если применимо)	Средняя	Износ шлицов, заедание, стуки

Игнорирование установки по меткам почти гарантированно приведет к появлению сильных вибраций на определенных скоростях (обычно в диапазоне 60-100 км/ч), которые потребуют дорогостоящей балансировки или даже замены карданного вала в сборе. Соблюдение этого простого правила - залог тихой и долговечной работы карданной передачи после ремонта.

Фиксация фланцев крепежными болтами

После установки новой крестовины в вилку карданного вала совместите фланцы ответных частей трансмиссии. Убедитесь в правильной ориентации балансировочных меток, нанесенных на заводе – их совпадение гарантирует отсутствие вибраций при работе узла.

Предварительно смажьте резьбу болтов высокотемпературной фиксаторной пастой (например, Loctite 243) для предотвращения самооткручивания от вибраций. Используйте только оригинальные болты с калиброванным моментом затяжки – самодельные аналоги или поврежденный крепеж недопустимы из-за высоких нагрузок на узел.

Ключевые этапы фиксации

Выполняйте затяжку строго по схеме "крест-накрест" для равномерного распределения усилия:

Наживите все болты вручную, убедившись в свободном ходе резьбы
Затяните первый болт с усилием 20-30% от конечного момента
Повторите операцию с противоположным по диагонали болтом
Обработайте остальные крепежные точки аналогичным способом

Окончательную затяжку проводите динамометрическим ключом с параметрами, указанными производителем ТС. Для большинства легковых авто диапазон составляет:

Диаметр болта (мм)	Момент затяжки (Нм)
8	22-28
10	45-55
12	75-90

Проверьте отсутствие перекоса фланцев щупом 0.05 мм – зазор не должен превышать половины толщины щупа по всему периметру. После пробега 500-700 км повторно проконтролируйте момент затяжки на остывшем кардане – усадка сальников и полимеризация фиксатора могут ослабить соединение.

Затяжка соединений с рекомендуемым моментом

После установки новых крестовин карданного вала критически важным этапом становится правильная затяжка всех резьбовых соединений. Пренебрежение рекомендуемыми моментами затяжки ведет к деформации деталей, ускоренному износу подшипников игольчатых или поломке шлицевого соединения.

Недостаточный момент ослабляет крепление, вызывая люфты и вибрации, разрушающие узел. Чрезмерное усилие приводит к срыву резьбы, смятию посадочных поверхностей фланцев или разрушению стопорных элементов. Использование динамометрического ключа – обязательное условие качественного ремонта.

Ключевые этапы и параметры затяжки

Основные соединения, требующие контроля момента:

Фланцевые гайки крестовин: Фиксируют чашки подшипников в вилках кардана. Момент варьируется от 15 до 45 Н·м (зависит от модели авто, уточняйте в ТУ).
Болты/гайки крепления карданного вала к фланцу редуктора/КПП: Обеспечивают передачу крутящего момента. Требуют значительного усилия (часто 60-120 Н·м).
Стяжные болты хомутов подвесного подшипника: Обеспечивают фиксацию опоры. Обычно 20-35 Н·м.

Порядок действий:

Нанесите минимальное количество медной смазки на резьбу и под головку болта/гайки (кроме стопорных элементов).
Предварительно затяните все соединения вручную или инструментом на малом моменте для устранения перекосов.
Затяните крепеж окончательно динамометрическим ключом, строго соблюдая последовательность (крест-накрест для фланцев) и величину момента, указанную производителем автомобиля.
Застопорите гайки крестовин новыми шплинтами или стопорными пластинами.

Соединение	Риск при слабой затяжке	Риск при чрезмерной затяжке
Гайки крестовин	Выбивание чашек подшипника, разрушение кардана	Деформация вилок, заклинивание подшипника
Фланцы редуктора/КПП	Разбивание шлицов, утечка масла	Срыв резьбы, деформация фланца
Подвесной подшипник	Вибрация вала, износ опоры	Разрушение корпуса подшипника

Проверка люфтов после монтажа

После установки новых крестовин карданного вала обязательна проверка люфтов. Невыполнение этого этапа может привести к ускоренному износу деталей и вибрациям при движении.

Убедитесь, что все крепежные элементы затянуты с рекомендованным моментом. Кардан должен свободно вращаться без заклиниваний, а проверка выполняется при снятом стояночном тормозе и нейтральном положении КПП.

Порядок диагностики

Продольный люфт: Возьмитесь за карданный вал у фланца редуктора. Пытайтесь сдвинуть его вдоль оси. Допустимый зазор – не более 0,5 мм.
Радиальный люфт: Проверните вал вручную на 90°, прикладывая усилие перпендикулярно оси. Повторите для каждой крестовины. Наличие стука или заметного смещения указывает на дефект монтажа.
Угловое смещение: Зафиксируйте фланец редуктора. Раскачивайте кардан в вертикальной/горизонтальной плоскостях. Норма – плавное движение без рывков.

Критичные признаки:

Характерный металлический стук при резком изменении направления вращения
Видимая вибрация вала на холостых оборотах
Залипание или тугое вращение в отдельных положениях

Тип люфта	Инструмент для проверки	Допустимое значение
Продольный	Монтажная лопатка + индикатор	≤ 0,5 мм
Радиальный	Рычаг 400-500 мм	Отсутствие визуального смещения
Угловой	Диагностический стенд	≤ 0,8° на шарнир

При превышении допусков демонтируйте кардан для повторной сборки. Проверьте: посадку игольчатых подшипников, правильность установки стопорных колец, отсутствие деформации вилок. После коррекции проведите тест повторно.

Тестовая поездка на малой скорости

После завершения замены крестовин карданного вала и сборки узла критически важным этапом является тестовая поездка на малой скорости. Ее цель – выявить возможные проблемы на начальном этапе, до выезда на дороги общего пользования с высокими скоростями.

Начните движение на первой или второй передаче, внимательно прислушиваясь к любым посторонним звукам из-под днища автомобиля. Обратите особое внимание на момент начала движения, переключения передач и сброса газа.

Ключевые аспекты проверки

Во время поездки на скоростях 20-40 км/ч сосредоточьтесь на следующих моментах:

Вибрации: Появились ли новые вибрации, передающиеся на кузов или рулевое колесо? Отличаются ли они по характеру или интенсивности от вибраций до ремонта?
Звуки:
- Слышны ли металлические стуки, скрипы или щелчки при трогании с места?
- Появляются ли посторонние шумы (гул, вой, постукивание) при равномерном движении?
- Возникают ли звуки при резком нажатии или отпускании педали газа?
Поведение автомобиля: Нет ли ощущения "биения" или "рывков" при разгоне? Плавно ли происходит передача крутящего момента?
Повороты и маневры: Выполните несколько плавных поворотов на малой скорости. Усиливаются ли вибрации или шумы в повороте?
Задний ход: Обязательно проедьте несколько метров задним ходом, отмечая наличие стуков или вибраций.

Имитируйте типичные городские условия:

Плавный разгон с места до 30-40 км/ч.
Движение с постоянной скоростью (30 км/ч).
Торможение двигателем (сброс газа на передаче).
Плавное переключение передач вверх и вниз.
Парковочные маневры с вывернутыми колесами.

Проверка на разных скоростях в пределах диапазона:

Скорость (км/ч)	Основной фокус проверки
0-10 (Трогание)	Стуки, щелчки при старте, рывки
20-30	Появление гула, начальные вибрации, шумы при сбросе газа
30-40	Усиление вибраций, характер гула, поведение при маневрах

Если в ходе тестовой поездки на малой скорости не обнаружено посторонних шумов, вибраций или рывков, это хороший признак правильности выполнения работ по замене крестовин. Однако это лишь первый этап проверки.

Отсутствие проблем на малой скорости не гарантирует их отсутствие на высоких скоростях. Убедившись в нормальной работе кардана на малой скорости, можно осторожно переходить к проверке на более высоких скоростных режимах, соблюдая меры предосторожности.

Контроль отсутствия вибрации при разгоне

После замены крестовин карданного вала обязателен тест-драйв с контролем вибраций. Начните движение на ровном участке дороги с плавным разгоном до 60-80 км/ч, обращая внимание на поведение автомобиля в диапазоне 40-70 км/ч – именно здесь проявляются дисбалансы.

Повторите процедуру при ускорении на подъёме: нагрузка на трансмиссию усилит возможные колебания. Особо критичны вибрации руля, кузова или сиденья, синхронные с оборотами двигателя – они указывают на неисправности карданной передачи.

Ключевые этапы диагностики

При выявлении проблем используйте поэтапную проверку:

Визуальный осмотр: убедитесь в корректной сборке кардана и отсутствии контакта с элементами кузова
Проверка меток: совпадение балансировочных меток на валу и фланцах обязательно
Замер люфтов:
- Продольный люфт вала – не более 0.5 мм
- Угловой люфт крестовин – до 5°

Тип вибрации	Возможная причина
Низкочастотная (3-5 Гц)	Дисбаланс карданного вала
Среднечастотная (10-15 Гц)	Деформация трубы вала
Высокочастотная (свыше 30 Гц)	Износ подвесного подшипника

Помните: допустима лишь минимальная вибрация при экстремальных нагрузках. Любые устойчивые колебания требуют повторной балансировки или проверки углов установки редуктора.

Диагностика шумов при поворотах

Шумы при поворотах автомобиля часто указывают на износ крестовин карданного вала. Характерные признаки включают металлический стук, скрежет или щелчки, усиливающиеся при повороте под нагрузкой. Звуки обычно проявляются при резком старте с вывернутым рулем или в крутых виражах.

Диагностика требует дифференциации от других неисправностей ходовой части. Важно исключить проблемы с ШРУСами, ступичными подшипниками или рулевым механизмом. Фокус на карданном вале актуален для заднеприводных и полноприводных авто.

Методы выявления неисправности крестовин

Вибродиагностика на подъемнике:
- Проверка люфтов при поперечном раскачивании вала
- Фиксация заеданий при ручном прокручивании фланцев
Анализ звуковой картины:
- Щелчки при смене направления вращения – признак разрушения игольчатых подшипников
- Вибрация на скорости 60-80 км/ч указывает на дисбаланс из-за деформации вилок

Тип шума	Условия проявления	Проверочные действия
Ритмичный стук	Старт с места/разгон в повороте	Контроль зазоров в крестовине 4-х позиционным покачиванием
Скрип/хруст	Поворот с креном	Осмотр пыльников на предмет утечек смазки
Дребезжание	Движение по неровностям	Проверка крепления подвесного подшипника

Критерии замены крестовин: радиальный люфт свыше 0.8 мм, заклинивание шарнира, видимая коррозия или сколы на подшипниках. После замены обязательна проверка соосности вала и балансировка на стенде.

Утилизация старых крестовин

После замены крестовины карданного вала возникает вопрос грамотной утилизации отработавшего узла. Несмотря на кажущуюся простоту конструкции, стальные крестовины относятся к промышленным отходам, требующим ответственного подхода к переработке.

Неправильное обращение с изношенными деталями создаёт экологические риски: сталь содержит легирующие добавки и смазочные материалы, способные загрязнять почву и грунтовые воды при коррозии или неконтролируемом захоронении.

Эффективные методы утилизации

Сдача в пункты приёма металлолома – наиболее рациональный вариант, обеспечивающий переплавку и возврат материала в производственный цикл
Использование специализированных контейнеров для промышленных отходов на СТО, с дальнейшей передачей лицензированным переработчикам
Самостоятельная транспортировка на металлургические предприятия, принимающие мелкие партии чёрных металлов

Категорически не рекомендуется:

Выбрасывать крестовины с бытовым мусором
Оставлять детали в гаражах или на открытых площадках
Попытки разборки/демонтажа игольчатых подшипников без средств защиты

Метод утилизации	Экологический эффект	Сложность для автовладельца
Сдача в металлолом	Полная переработка стали	Низкая (доступные пункты приёма)
Передача на СТО	Гарантированная переработка	Минимальная (при замене на СТО)
Захоронение на полигонах	Загрязнение среды тяжёлыми металлами	Высокая (нарушение экозакона)

Повторное использование изношенных крестовин в качестве заготовок для других деталей или инструментов недопустимо из-за критического изменения структуры металла в зонах трения. Современные перерабатывающие комплексы обеспечивают извлечение до 98% материалов при минимальных энергозатратах.

Интервалы обслуживания карданного вала

Регулярная диагностика карданного вала предотвращает критический износ узлов трансмиссии. Стандартный интервал проверки – каждые 10 000-15 000 км пробега или раз в год. Обязательный осмотр включает оценку состояния крестовин, шлицевого соединения и подвесного подшипника на предмет люфтов, зазоров и посторонних шумов.

Плановую замену крестовин рекомендуется проводить каждые 60 000-100 000 км в зависимости от модели авто и условий эксплуатации. Ресурс детали сокращают агрессивное вождение, частые перевозки грузов, езда по бездорожью и воздействие реагентов. При появлении вибраций руля или характерного стука при старте – диагностику выполняют внепланово.

Ключевые нормативы и факторы влияния

Элемент	Срок замены	Критерии износа
Крестовины	60 000-100 000 км	Люфт >0.1 мм, заедание, трещины в игольчатых подшипниках
Подвесной подшипник	80 000-120 000 км	Горизонтальный люфт, гудит при разгоне
Сальники и пыльники	Каждое ТО	Трещины, утечка смазки

Эксплуатационные факторы, требующие сокращения интервалов:

Экстремальные нагрузки – буксировка прицепов, спортивное вождение
Климатическое воздействие – частый контакт с водой, реагентами, песком
Качество дорог – постоянная езда по ухабам и бездорожью

После замены крестовин обязательна балансировка вала на стенде. Игнорирование регламента ведет к разрушению коробки передач, редуктора и деформации вала. Для внедорожников и коммерческого транспорта интервалы уменьшают на 30%.

Параметр	Рекомендация	Последствия нарушения
Смазка шлицевого соединения	Обслуживать каждые 20-30 тыс. км или по регламенту	Заклинивание вала, повышенный износ крестовины
Состояние подвесного подшипника	Заменять при появлении люфта или шума	Дисбаланс вала, ускоренный износ ближайшей крестовины
Пыльники крестовин	Проверять целостность при каждом осмотре	Попадание грязи и воды в подшипники, быстрый выход из строя

Важность балансировки карданного вала после замены крестовин

Замена крестовин карданного вала – необходимая процедура при появлении стуков или люфтов. Однако сама по себе установка новых деталей не гарантирует правильную и долговечную работу узла. Ключевым этапом, следующим непосредственно за монтажом новых крестовин, является балансировка всего карданного вала в сборе.

Новые крестовины, даже будучи качественными, имеют минимальные, но неизбежные отклонения в массе и геометрии от старых. Эти различия, а также возможные микроскопические смещения при запрессовке, нарушают изначальную балансировку вала. Даже небольшой дисбаланс, не ощутимый на низких скоростях, становится критичным при движении автомобиля, особенно на трассе.

Причины и последствия дисбаланса

Основные причины дисбаланса после замены крестовин:

Разница в массе: Новая крестовина может быть чуть тяжелее или легче старой.
Погрешности установки: Минимальный перекос или смещение при запрессовке игл или чашек крестовины.
Износ посадочных мест: Поверхности вилок кардана, куда устанавливаются крестовины, могут иметь невидимую глазу выработку.
Нарушение меток: Несоблюдение заводских меток или относительного положения вала при разборке/сборке.

Последствия игнорирования балансировки:

Вибрации: Самый очевидный симптом. Вибрации передаются на кузов, ощущаются на руле, педалях, сиденьях, особенно на определенных скоростях (обычно от 80 км/ч и выше).
Ускоренный износ: Дисбаланс вызывает ударные нагрузки на:
- Подвесные подшипники карданного вала.
- Новые крестовины и шарниры равных угловых скоростей (если есть).
- Элементы заднего моста (редуктор, полуоси).
- Коробку передач и раздаточную коробку.
Разрушение узлов: Сильные вибрации могут привести к поломке подвесного подшипника, повреждению сальников редуктора, трещинам в картере заднего моста или даже к разрушению самого карданного вала.
Дискомфорт и шум: Постоянные вибрации и гул снижают комфорт вождения и повышают уровень шума в салоне.

Тип дисбаланса	Основная причина	Характерное проявление
Статический	Смещение центра массы от оси вращения	Вибрация по всей длине вала, "биение"
Моментный	Несовпадение главной оси инерции с осью вращения	Вибрирующее раскачивание концов вала
Динамический	Комбинация статического и моментного	Сложные разнонаправленные вибрации

Устранение дисбаланса выполняется на специальных балансировочных станках. Мастер закрепляет собранный карданный вал и раскручивает его. Датчики точно определяют место и величину дисбаланса. Корректировка производится установкой балансировочных грузиков (наваркой, напрессовкой или наклейкой) в строго рассчитанных местах на трубе вала или фланцах.

Пренебрежение балансировкой после замены крестовин – прямая дорога к повторному, более сложному и дорогостоящему ремонту в ближайшей перспективе. Вибрации не исчезнут сами, а износ критичных узлов будет прогрессировать очень быстро, сводя на нет пользу от замены крестовин. Балансировка – неотъемлемая и экономически оправданная часть качественного ремонта карданной передачи.

Ошибки при самостоятельной замене крестовин

Неправильный демонтаж старой крестовины – распространённая проблема. Использование грубой силы кувалдой или молотком вместо съёмника деформирует посадочные места вилок кардана и повреждает игольчатые подшипники. Это ведёт к разбитию гнёзд и необходимости замены всего карданного вала.

Игнорирование меток балансировки перед разборкой – критическая ошибка. Смещение вилок относительно друг друга даже на несколько градусов нарушает балансировку вала. Это вызывает сильную вибрацию на высоких скоростях и ускоренный износ подвесного подшипника и коробки передач.

Типичные последствия ошибок

Заклинивание крестовины из-за перекоса при запрессовке
Течь смазки через повреждённые сальники при неаккуратной установке
Появление люфтов из-за неполной фиксации стопорных колец

Ошибка	Результат
Загрязнение подшипников	Ускоренный износ крестовины
Неправильный зазор стопорных колец	Осевое биение вала
Использование неоригинальных запчастей	Вибрация через 500-1000 км пробега

Отсутствие предварительной очистки посадочных мест от грязи приводит к попаданию абразива в трущиеся пары. Часто забывают смазать шлицы кардана перед сборкой, что вызывает их заклинивание при температурных расширениях.

Проверять совпадение меток балансировки после сборки
Контролировать усилие вращения вала вручную
Обязательно тестировать на вибрацию при движении задним ходом

Необходимость проверки подвесного подшипника

Подвесной подшипник играет критическую роль в работе карданного вала, обеспечивая его стабильное положение и компенсируя угловые смещения. При замене крестовин карданного вала его демонтаж неизбежен, что создает идеальный момент для тщательной диагностики этого узла. Игнорирование состояния опоры может привести к повторному разбору трансмиссии в ближайшее время из-за ее преждевременного выхода из строя.

Износ подшипника проявляется характерными симптомами: вибрацией кузова на определенных скоростях, гулом или скрежетом при движении, особенно в момент разгона или торможения. Эти признаки часто маскируются под проблемы с крестовинами, поэтому визуальный осмотр и проверка люфта обязательны. Осевой и радиальный зазор должны соответствовать допускам производителя, а вращение вала вручную – происходить плавно, без заеданий и шумов.

Почему проверка обязательна

Основные риски при отказе подвесного подшипника:

Разрушение карданного вала из-за дисбаланса и ударных нагрузок.
Повреждение смежных узлов: коробки передач, редуктора заднего моста или фланцевых соединений.
Резкое усиление вибраций, опасное для кузовных элементов и подвески.

Критерии оценки при проверке:

Параметр	Норма	Признак износа
Осевой люфт	Отсутствует	Заметное смещение вала вдоль оси
Радиальный люфт	< 0.5 мм	Биение вала при покачивании
Вращение	Плавное, бесшумное	Хруст, заедание, шорох

Даже при отсутствии явных дефектов ресурс подшипника сокращается из-за естественного старения резинового демпфера. Его растрескивание или потеря эластичности нарушают центровку вала. Сопутствующая замена опоры при ремонте кардана экономит время и средства, исключая внеплановый ремонт. Использование оригинальных запчастей или сертифицированных аналогов гарантирует точную посадку и долговечность узла.

Список источников

При подготовке материалов по замене крестовин кардана использовались авторитетные технические ресурсы, гарантирующие точность процедур и соответствие современным стандартам ремонта. Анализ информации проводился с учетом специфики различных моделей автомобилей и конструктивных особенностей карданных передач.

Основное внимание уделялось источникам, содержащим детализированные алгоритмы демонтажа/монтажа, критерии диагностики износа узлов, требования к инструментарию и технике безопасности. Проверка данных осуществлялась через перекрестное сопоставление сведений из независимых профессиональных изданий.

Официальные сервисные руководства производителей автомобилей (Factory Service Manuals)
Техническая документация от производителей карданных валов (GKN, Dana, SGF)
Специализированные пособия по трансмиссии: "Устройство и ремонт автомобилей" (В.К. Вахламов)
Профессиональные справочники: "Автослесарь. Трансмиссия" (Н.Н. Гольд)
Отраслевые стандарты ГОСТ Р 53925-2010 по карданным передачам
Технические бюллетени автосервисных ассоциаций (NASTF, ASA)
Методические материалы технических вузов по курсу "Автомобильная механика"
Видеоинструкции сертифицированных автомехаников (без гиперссылок)
Отчеты об испытаниях компонентов от институтов автомобильного транспорта
