Ремонт коммутатора ВАЗ-2109 - возможно ли?

Статья обновлена: 18.08.2025

Коммутатор в системе зажигания ВАЗ-2109 – критически важный электронный компонент, отвечающий за искрообразование и стабильную работу двигателя.

Его выход из строя полностью парализует автомобиль, заставляя владельцев задуматься о возможности самостоятельного восстановления узла вместо покупки нового.

Вопрос ремонта коммутатора вызывает споры среди автолюбителей: одни считают его одноразовым элементом, другие настаивают на существовании рабочих методик восстановления.

Типичные признаки неисправности коммутатора

Нестабильная работа двигателя – ключевой индикатор проблем с коммутатором. Машина начинает "троить", дергаться при разгоне или глохнуть на холостых оборотах без видимых причин. Обороты самопроизвольно плавают, а мотор вибрирует сильнее обычного.

Полный отказ запуска двигателя возникает при критической поломке: стартер крутит коленвал, но искрообразование отсутствует. Одновременно может наблюдаться резкое падение мощности: автомобиль не развивает скорость даже при полном нажатии педали газа, двигатель захлебывается под нагрузкой.

Характерные симптомы

Спонтанная остановка мотора – двигатель глохнет во время движения или после прогрева
Затрудненный "горячий" запуск – проблемы с включением зажигания при нагретом двигателе
Периодическое пропадание искры на свечах зажигания
Хлопки в глушителе или карбюраторе при попытках ускорения

Проверка системы зажигания требует последовательного исключения элементов: свечи, катушка, провода. Если эти компоненты исправны – причина с высокой вероятностью кроется в коммутаторе.

Инструменты для проверки работоспособности модуля

Для точной диагностики модуля зажигания ВАЗ-2109 потребуется набор специализированных инструментов, позволяющих проверить электрические параметры цепи. Без них определить характер поломки (обрыв, короткое замыкание, нарушение сигнала) невозможно.

Основные приборы направлены на контроль напряжения, сопротивления и импульсов в системе зажигания. Используйте только исправные инструменты с подходящим диапазоном измерений, чтобы избежать ложных результатов или повреждения электроники.

Список необходимых инструментов

Мультиметр (обязателен):
Проверяет напряжение на разъёмах модуля, сопротивление в первичной/вторичной цепях катушки зажигания, целостность проводки.
Контрольная лампа 12V:
Быстрая проверка наличия питания на контактах модуля и исправности главного реле.
Диагностический сканер:
Считывает ошибки системы управления двигателем (например, P0350-P0354), указывающие на сбои в цепи зажигания.
Осциллограф (для углублённой диагностики):
Анализирует форму импульсов управления от датчика Холла и выходных сигналов модуля на катушку.
Набор проводов с «крокодилами»:
Обеспечивает безопасное подключение измерительных приборов к контактам при работающем двигателе.

Инструмент	Критерий исправности модуля	Типичные значения
Мультиметр	Напряжение на контакте питания (B+)	12-14V при включённом зажигании
Контрольная лампа	Наличие «массы» на корпусе модуля	Стабильное свечение при подключении к «+» АКБ
Осциллограф	Форма выходного импульса на катушку	Чёткие прямоугольные сигналы без помех

Как снять коммутатор с автомобиля: пошаговый демонтаж

Перед началом работ обязательно снимите минусовую клемму с аккумуляторной батареи (АКБ). Это исключит риск короткого замыкания и повреждения электрооборудования при работе с проводами.

Подготовьте необходимые инструменты. Вам потребуется базовый набор для работы с крепежом автомобиля ВАЗ-2109. Основные инструменты перечислены ниже.

Необходимые инструменты

Инструмент	Назначение
Ключ рожковый на 10 мм	Откручивание гаек крепления коммутатора
Отвертка крестовая	Ослабление хомутов (если применимо), работа с фиксатором колодки

Определите местонахождение коммутатора:
- На ВАЗ-2109 коммутатор обычно расположен в подкапотном пространстве.
- Ищите небольшой металлический или пластиковый коробок прямоугольной формы с одной многоконтактной электрической колодкой.
- Часто он крепится к левому брызговику (со стороны водителя) или на перегородке моторного щита, рядом с катушкой зажигания и реле-регулятором.

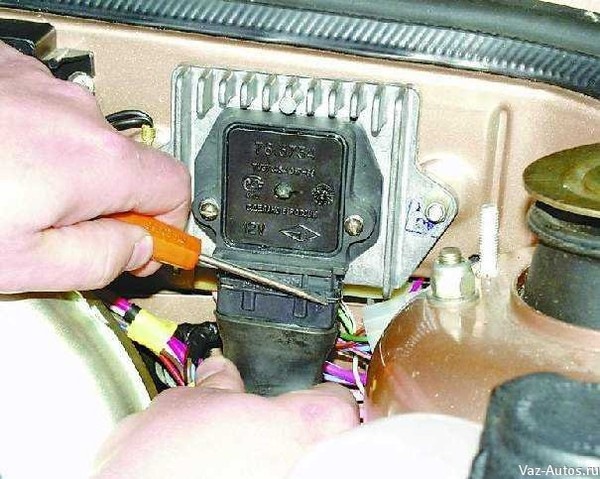

Отсоедините электрическую колодку:
- Найдите колодку проводов, подключенную к корпусу коммутатора.
- Осмотрите колодку на предмет наличия фиксирующего язычка или защелки.
- Аккуратно отожмите фиксатор (пальцем или отверткой, если требуется) и потяните саму колодку (не за провода!) по направлению от корпуса коммутатора для отсоединения.
Открутите крепежные гайки (болты):
- Коммутатор крепится к кузову автомобиля через специальные проушины или скобу двумя гайками (реже болтами) под ключ на 10 мм.
- Используя рожковый ключ на 10 мм, полностью выкрутите обе гайки (или открутите болты).
- Будьте внимательны, не уроните гайки в подкапотное пространство.
Снимите коммутатор:
- После отсоединения колодки и откручивания крепежа, коммутатор больше ничем не зафиксирован.
- Возьмите его рукой и плавно извлеките из места установки.
- Осмотрите посадочное место и состояние проводов колодки.

Визуальный осмотр платы на механические повреждения

Тщательно извлеките плату из корпуса коммутатора, аккуратно отсоединив колодку проводов. Очистите поверхность от пыли и загрязнений мягкой кистью или сжатым воздухом, чтобы обеспечить чёткую видимость всех элементов. Работайте в хорошо освещённом месте, при необходимости используя лупу для детального изучения.

Внимательно исследуйте плату со всех сторон, уделяя особое внимание критическим зонам: местам пайки массивных компонентов (транзистор, реле), дорожкам питания (обычно более широкие), контактным площадкам разъёма и участкам возле крепёжных отверстий. Ищите любые отклонения от нормы, которые могли возникнуть из-за удара, вибрации или перегрева.

Ключевые дефекты для выявления

Трещины текстолита: Просмотрите плату на просвет – даже мелкие разрывы основания нарушают целостность дорожек.
Обрывы токоведущих дорожек: Ищите царапины, сколы или явные разрывы тонких линий металлизации (особенно на изгибах платы).
Микротрещины в пайке: Тщательно проверьте пайку выводов силовых элементов (транзистор, диодная сборка) – тёмные кольца вокруг ножек или неоднородный припой сигнализируют о проблеме.
Отслоение контактных площадок: Убедитесь, что площадки, куда впаяны компоненты или разъём, не отстают от основания платы.
Следы перегрева: Почернение, вздутие или изменение цвета текстолита, припоя или корпусов компонентов (часто возле силового транзистора).
Коррозия: Окислы, зелёный или белый налёт на дорожках или выводах элементов (особенно после попадания влаги).
Вздутые или лопнувшие конденсаторы: Деформация корпуса, подтёки электролита.

Обнаружение значительных механических повреждений (глубокие трещины платы, множественные оборванные дорожки, сильное отслоение площадок) обычно делает ремонт нецелесообразным или крайне сложным. Мелкие дефекты (одиночный обрыв дорожки, микротрещина в пайке, коррозия) часто устранимы пайкой.

Проверка термопасты под радиатором коммутатора

Термопаста играет критическую роль в отводе тепла от силовых транзисторов коммутатора к алюминиевому радиатору. Со временем она теряет свойства: высыхает, расслаивается или покрывается пузырями воздуха, что резко снижает теплопроводность. Перегрев транзисторов – частая причина некорректной работы или полного отказа системы зажигания.

Для проверки состояния термоинтерфейса необходимо демонтировать коммутатор с крепления и аккуратно отсоединить радиатор, открутив фиксирующие винты или болты. Радиатор плотно прилегает к плате через пасту, поэтому потребуется аккуратное поддевание плоской отверткой. Избегайте резких усилий, чтобы не повредить кристаллы транзисторов или печатные проводники.

Оценка состояния и процедура замены

Визуальный осмотр: Удалите остатки старой пасты с поверхности транзисторов и радиатора салфеткой, смоченной в спирте. Качественная паста должна иметь однородную консистенцию, напоминающую густую сметану. Требует замены, если обнаружены:

Высохшие, крошащиеся участки
Неравномерное распределение (проплешины)
Потемнение или следы перегрева (подпалины)
Отслоение от металла или компонентов

Нанесение новой термопасты:

Обезжирьте поверхности транзисторов и радиатора изопропиловым спиртом
Нанесите тонкий равномерный слой пасты (толщиной ~0.5 мм) на металлические площадки транзисторов
Установите радиатор, слегка прижимая его для распределения состава
Затяните крепежные винты равномерно крест-накрест без перекоса

Ошибка при замене	Последствие
Избыток пасты	Затекание на контакты, риск КЗ
Неполное покрытие	Локальный перегрев транзистора
Недотяжка крепежа	Снижение теплопередачи

Используйте термопасту с теплопроводностью не ниже 3 Вт/(м·К). После сборки проверьте работоспособность коммутатора при запущенном двигателе – радиатор должен прогреваться равномерно, без локальных перегревов.

Диагностика обрыва дорожек на плате

Обрыв проводящих дорожек – частая причина неисправности коммутатора ВАЗ-2109, особенно после перегрева, коррозии или механического воздействия. Визуальный осмотр платы под ярким светом и лупой – первый этап диагностики: ищите микротрещины, потемневшие участки, отслоение медного слоя или нарушение пайки в точках соединения компонентов.

Для скрытых дефектов используйте мультиметр в режиме прозвонки или измерения сопротивления (Ω). Проверяйте целостность критических путей: между контактами разъёма, силовыми элементами (транзисторы, диоды) и микросхемой, участками возле крепёжных отверстий. Сравнивайте показания с исправной платой или схемой, обращая внимание на резкие скачки сопротивления (бесконечность указывает на обрыв).

Ключевые шаги и признаки

Усиление контроля: Исследуйте зоны возле радиаторов и мощных компонентов – перегрев деформирует текстолит.
Гибкие участки: Проверяйте дорожки в местах крепления платы к корпусу – вибрации вызывают усталость металла.
Тест "под нагрузкой": При нагреве платы феном (осторожно!) микротрещины могут расширяться, временно проявляя обрыв.

Элемент для проверки	Методика	Признак обрыва
Питание (+12V)	Прозвонка от входного контакта до ножек стабилизатора/микросхемы	Отсутствие контакта на промежуточных точках
Масса (GND)	Прозвонка между контактом массы и выводами элементов	Сопротивление >1 Ом на коротких участках
Сигнальные линии	Проверка пути от разъёма к управляющим компонентам	Обрыв при отсутствии повреждений самих элементов

Важно: Перед диагностикой тщательно очистите плату от грязи и окислов спиртом! Для ремонта выявленных обрывов используйте тонкий монтажный провод, припаивая его концы к неповреждённым концам дорожки, избегая перегрева соседних деталей.

Тестирование конденсаторов на пробой

Проверка начинается с визуального осмотра конденсатора на плате коммутатора. Ищите вздутие корпуса, потеки электролита, темные пятна или трещины – эти признаки явно указывают на пробой или критический износ компонента. Особое внимание уделите конденсаторам, расположенным рядом с силовыми транзисторами и радиаторами, так как они чаще выходят из строя из-за перегрева.

Для точной диагностики используйте мультиметр. Переключите прибор в режим измерения сопротивления (диапазон 20–200 кОм). Отпаяйте конденсатор от платы (обязательно!) и подключите щупы к его выводам, соблюдая полярность для электролитических моделей. Наблюдайте за показаниями:

Исправный конденсатор: Сопротивление плавно растет до бесконечности по мере заряда.
Пробой: Сопротивление стабильно низкое (десятки Ом или единицы кОм) или равно нулю.
Обрыв: Показания сразу отображают бесконечность без изменений.

Дополнительно проверьте емкость в режиме Cx мультиметра. Значение ниже номинала на 20–30% или его отсутствие подтверждает неисправность. Для керамических конденсаторов без маркировки ориентируйтесь на типовые значения для их размера (например, 0.1 мкФ для желтых дисковых).

Тип проверки	Исправный	Пробой
Сопротивление (Ω)	Плавный рост до ∞	Низкое стабильное значение
Емкость (Cx)	±20% от номинала	Значительно ниже нормы

Проверка выходного транзистора на короткое замыкание

Выходной транзистор коммутатора ВАЗ-2109 управляет подачей тока на первичную обмотку катушки зажигания. При его пробое между коллектором и эмиттером возникает короткое замыкание, что приводит к постоянному протеканию тока через катушку, отсутствию искры и невозможности запуска двигателя.

Для точной диагностики транзистор необходимо выпаять из платы, так как параллельные цепи схемы искажают результаты измерений мультиметром. Проверка выполняется в режиме прозвонки диодов или измерения сопротивления.

Порядок проверки:

Выпаяйте транзистор из платы коммутатора
Установите мультиметр в режим проверки диодов
Проверьте переход коллектор-эмиттер:
- Подключите красный щуп к коллектору (С), черный к эмиттеру (Е) - исправный транзистор покажет обрыв (OL)
- Поменяйте щупы местами - снова должно быть обрыв (OL)
Низкое сопротивление в любом направлении указывает на пробой
Проверьте переход база-эмиттер:
- Красный щуп на базу (B), черный на эмиттер (Е) - падение напряжения 0.5-0.7V
- Обратное подключение - обрыв (OL)
Проверьте переход база-коллектор:
- Красный щуп на базу (B), черный на коллектор (С) - падение напряжения 0.5-0.7V
- Обратное подключение - обрыв (OL)

Наличие низкого сопротивления между коллектором и эмиттером в обоих направлениях - однозначный признак короткого замыкания, требующий замены транзистора.

Как прозвонить разъём и провода коммутатора

Для диагностики потребуется мультиметр в режиме измерения сопротивления (Ω) или прозвонки. Отсоедините разъём от коммутатора и снимите минусовую клемму аккумулятора. Изучите распиновку контактов разъёма:

Распространённая схема 4-контактного разъёма ВАЗ-2109:

Контакт	Цвет провода	Назначение
1	Коричневый	Выход на катушку зажигания
2	Красный с чёрным	Питание +12В
3	Зелёный	Сигнал датчика Холла
4	Чёрный	Масса (GND)

Проверка целостности проводов:

Подключите щуп мультиметра к контакту разъёма
Вторым щупом коснитесь соответствующей точки цепи:
- Контакт 1: центральный вывод катушки зажигания
- Контакт 2: клемма "+" замка зажигания
- Контакт 3: вывод "Б" датчика Холла в трамблёре
- Контакт 4: кузов автомобиля (чистый металл)
Исправный провод покажет сопротивление 0.2-0.5 Ом. Бесконечное сопротивление означает обрыв

Проверка на короткое замыкание:

Поочерёдно соединяйте щупы между контактами 2-4, 1-3, 2-3
Норма: мультиметр показывает бесконечность (OL). Нулевое сопротивление указывает на КЗ
Проверьте каждый контакт на замыкание на массу (кроме контакта 4)

Важно: при выявлении повреждений осмотрите жгут на участках перегибов у разъёмов. Повторную проверку выполняйте после устранения неисправностей проводки.

Ремонт дорожек методом перемычек в коммутаторе ВАЗ-2109

Поврежденные токопроводящие дорожки на плате коммутатора – частая причина неисправности. Физический обрыв или отслоение проводника от подложки прерывает сигналы управления катушкой зажигания, приводя к отказу двигателя.

Метод перемычек позволяет восстановить целостность цепи, минуя разрушенный участок. Он применяется при локальных повреждениях, когда остальная часть платы и компоненты (микросхема, транзистор) исправны, а ремонт заменой всей дорожки невозможен из-за ее малой ширины или сложной конфигурации.

Технология выполнения ремонта

Необходимые материалы:

Тонкий монтажный провод (МГТФ 0.12-0.2 мм²)
Паяльник 25-40 Вт с тонким жалом
Флюс (канифоль, ЛТИ-120)
Оловянно-свинцовый припой
Скальпель/канцелярский нож
Мультиметр

Порядок действий:

Зачистка контактных площадок: Аккуратно зачистите ножом остатки дорожки на точках начала и конца поврежденного участка до появления меди. Удалите лак и загрязнения.
Лужение площадок: Нанесите флюс и облудите зачищенные площадки тонким слоем припоя.
Подготовка провода: Отрежьте провод нужной длины с запасом. Зачистите и залудите концы.
Пайка перемычки: Припаяйте один конец провода к начальной площадке поврежденной дорожки, второй – к конечной. Избегайте натяжения провода.
Изоляция и фиксация: Убедитесь в отсутствии коротких замыканий. Зафиксируйте провод каплей термоклея или герметика. Изолируйте перемычку от соседних элементов.
Проверка целостности: Мультиметром прозвоните восстановленную цепь на отсутствие обрыва и замыкания на соседние дорожки.

Критические моменты:

Перемычки должны быть минимально возможной длины.
Используйте только термостойкий провод.
Не допускайте перегрева компонентов при пайке.
Избегайте пересечений перемычек и контакта с корпусом или радиатором.

Этот метод эффективен для ремонта 1-3 поврежденных дорожек. При обширных разрушениях платы или неисправности полупроводниковых элементов восстановление коммутатора экономически нецелесообразно.

Замена вздувшихся электролитических конденсаторов

Вздувшиеся или подтёкшие электролитические конденсаторы - одна из самых распространённых неисправностей в электронных блоках старых автомобилей, включая коммутатор ВАЗ-2109. Электролит внутри них со временем высыхает, теряет свойства, либо меняет химический состав, что приводит к увеличению внутреннего сопротивления (ESR), потере ёмкости и, в конечном итоге, к вздутию корпуса или вытеканию электролита. Это напрямую влияет на стабильность работы коммутатора.

Замена таких конденсаторов на новые, качественные аналоги часто полностью восстанавливает работоспособность коммутатора. Ключевыми моментами являются правильный подбор параметров (ёмкость, напряжение, температурный диапазон) и аккуратность выполнения работ, так как печатная плата коммутатора чувствительна к перегреву.

Процесс замены конденсаторов

Необходимые инструменты и материалы:

Паяльник (25-40 Вт) с тонким жалом
Оловоотсос или оплётка для удаления припоя
Флюс (нейтральный, например, канифоль)
Припой (оловянно-свинцовый, ПОС-61)
Пинцет
Кусачки
Новые электролитические конденсаторы (обязательно с аналогичными или более высокими параметрами)
Мультиметр или ESR-метр (рекомендуется для проверки новых конд-ров и диагностики скрытых дефектов старых)

Последовательность действий:

Демонтаж: Тщательно прогрейте паяльником контактные площадки каждого неисправного конденсатора. Используя оловоотсос или оплётку, удалите максимальное количество припоя, освобождая выводы. Аккуратно выпаяйте конденсатор из платы, стараясь не перегревать соседние компоненты и не повредить токоведущие дорожки.
Подготовка места: Очистите контактные отверстия (отверстия под выводы) от остатков припоя, чтобы можно было легко вставить выводы новых компонентов. При необходимости используйте тонкую иглу или зубочистку.
Подготовка нового конденсатора: Убедитесь, что параметры нового конденсатора соответствуют заменяемому или превосходят его:
- Рабочее напряжение: Должно быть равно или выше (например, 25В вместо 16В).
- Ёмкость: Должна быть точно такой же (например, 100мкФ). Небольшой разброс (до 10-20%) допустим, но не принципиально меняйте значение.
- Температурный диапазон: Лучше брать на 105°C вместо 85°C.
- Полярность: Определите длину выводов: длинный вывод - это "+" (плюс), короткий (или помеченный полосой/знаком "-" на корпусе) - это "-" (минус).
Установка: Вставьте выводы нового конденсатора в соответствующие отверстия на плате, строго соблюдая полярность! Конденсатор должен плотно прилегать к плате или быть приподнят на 1-2 мм (как стоял старый).
Пайка: Нанесите небольшое количество флюса на контактные площадки. Быстро и аккуратно пропаяйте выводы, обеспечивая надежное соединение и красивую "паяльную шапку". Не допускайте перегрева конденсатора - паяльник не должен касаться его корпуса. Паяйте быстро, не более 2-3 секунд на вывод.
Завершение: Обрежьте излишки выводов кусачками. Визуально проверьте качество пайки и отсутствие замыканий между соседними дорожками или выводами. Тщательно удалите остатки флюса с платы с помощью изопропилового спирта и кисточки.

Критически важные моменты:

Полярность: Неправильная установка (переполюсовка) приведет к мгновенному выходу нового конденсатора из строя при подаче напряжения, возможно, с разрывом корпуса и повреждением платы!
Перегрев: Чрезмерный нагрев выводов паяльником разрушает внутреннюю структуру конденсатора и резко сокращает срок его службы. Используйте термостабилизированный паяльник подходящей мощности.
Качество компонентов: Используйте конденсаторы от известных производителей (Rubycon, Nichicon, Panasonic, Jamicon) из надежных источников. Дешевые подделки часто не соответствуют заявленным параметрам.

Параметры замены (пример для типового коммутатора ВАЗ):

Расположение/Назначение	Типовые параметры (старые)	Рекомендуемые параметры (новые)
Фильтр питания (обычно самый большой)	470мкФ x 25В (85°C)	470мкФ x 25В (105°C) или 470мкФ x 35В (105°C)
Фильтр по питанию микросхем	100мкФ x 16В (85°C)	100мкФ x 25В (105°C)
Обходные конденсаторы	10мкФ x 25В (85°C), 22мкФ x 16В (85°C)	10мкФ x 35В (105°C), 22мкФ x 25В (105°C)

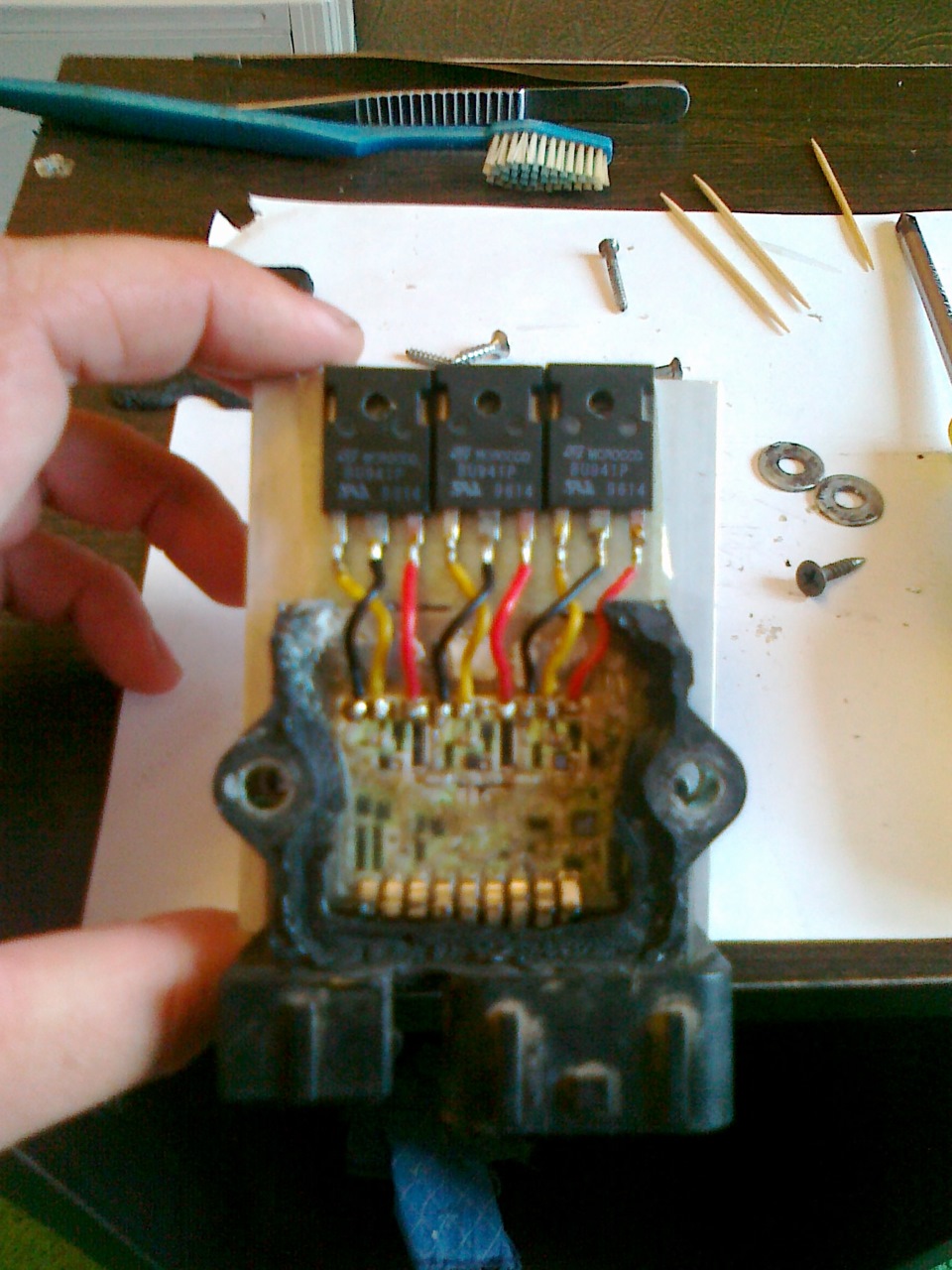

Установка нового выходного транзистора

Замена транзистора требует аккуратности и наличия паяльного оборудования. Предварительно демонтируйте коммутатор с автомобиля, снимите металлический кожух, защищающий электронные компоненты от перегрева.

Локализуйте на плате неисправный элемент – обычно это крупный транзистор в металлическом корпусе (например, КТ-898А), установленный на радиаторе. Визуально проверьте его на наличие трещин, почернений или деформации корпуса.

Процесс замены

Выполните последовательные действия:

Обеспечьте теплоотвод: Припаяйте к выводам транзистора медные провода сечением 1.5-2 мм² перед прогревом паяльником – это предотвратит повреждение дорожек платы.
Демонтаж:
- Осторожно прогрейте каждый вывод мощным паяльником (60-80 Вт), параллельно поддевая корпус отверткой.
- Извлеките транзистор вместе с радиатором, отсоедините его от радиатора (если конструкция разборная).
Подготовка поверхности: Удалите остатки старого припоя с контактных площадок платы с помощью оплетки или отсоса. Обезжирьте спиртом.
Монтаж нового транзистора:
- Нанесите тонкий слой термопасты КПТ-8 на место контакта с радиатором.
- Закрепите транзистор на радиаторе винтом (не перетягивайте!).
- Вставьте сборку в плату, соблюдая ориентацию выводов (сверьтесь со схемой или маркировкой на плате).
- Припаяйте выводы, используя оловянно-свинцовый припой и флюс.

Важные нюансы:

Параметр	Требование
Тип транзистора	Только оригинальный (КТ898А, КТ8107А) или полный аналог
Термоинтерфейс	Обязательное применение термопасты
Изоляция	Проверьте отсутствие замыкания корпуса на радиатор

После сборки проверьте мультиметром отсутствие короткого замыкания между выводами транзистора. Установите коммутатор на автомобиль для тестового запуска двигателя. Кратковременная работа на холостых оборотах подтвердит корректность ремонта.

Чистка и восстановление контактов в разъёме

Загрязнение или окисление контактов в разъёме коммутатора – частая причина неисправности. Отсоедините колодку проводов от корпуса коммутатора и внимательно осмотрите металлические штырьки/гнёзда с обеих сторон соединения. Ищите характерные признаки: зелёный или белый налёт окислов, следы копоти, потемнение металла, деформацию контактов.

Для очистки используйте специальный контактный очиститель в аэрозоле или ватную палочку, смоченную в изопропиловом спирте. Тщательно обработайте все контактные поверхности, удаляя любые загрязнения. Не применяйте абразивы (наждачную бумагу, надфили) или активные растворители (ацетон, бензин) – они повредят защитное покрытие контактов.

Этапы восстановления контактов

Обезжирьте поверхности: После чистки спиртом/очистителем протрите контакты сухой безворсовой салфеткой.
Восстановите упругость: Аккуратно подогните лепестки разъёмов-«мамок» тонкой отвёрткой или шилом для обеспечения плотного прилегания к штырькам коммутатора.
Нанесите защиту: Для предотвращения окисления обработайте контакты специальной токопроводящей смазкой или аэрозолем.

Проверьте результат: Надёжно подсоедините разъём к коммутатору и запустите двигатель. Устойчивая работа мотора без перебоев подтвердит успешность процедуры. Если проблема сохраняется, потребуется более глубокая диагностика или замена коммутатора.

Нанесение термопасты при сборке радиатора

Термопаста заполняет микронеровности между поверхностями радиатора и коммутатора, обеспечивая эффективный тепловой контакт. Её отсутствие или неправильное нанесение приводит к локальному перегреву детали, сокращению срока службы и повторным поломкам.

Наносите термопасту только на чистую обезжиренную поверхность корпуса коммутатора. Используйте специализированный состав для электронных компонентов с теплопроводностью от 3 Вт/(м·К). Исключите применение силиконовых герметиков или абразивных паст – они повреждают контакты.

Технология нанесения

Очистите посадочные поверхности радиатора и коммутатора изопропиловым спиртом
Нанесите каплю термопасты диаметром 3-4 мм в центр площадки коммутатора
Равномерно распределите состав тонким слоем (0,2-0,3 мм) пластиковым шпателем
Установите радиатор без смещения и плотно зафиксируйте крепёжными элементами

Критические ошибки:

Избыточное количество	Выдавливание пасты на контакты, нарушение изоляции
Воздушные полости	Образование термоизолирующих пузырей
Повторное использование	Снижение теплопроводности из-за застывшего состава

Тестирование отремонтированного коммутатора на стенде

После замены поврежденных компонентов или пайки контактов обязательным этапом является проверка работоспособности коммутатора на специализированном стенде. Это позволяет имитировать реальные условия работы системы зажигания автомобиля без риска повреждения других узлов. Тестирование выявляет скрытые дефекты ремонта, например, нестабильность формирования импульсов или перегрев микросхемы при нагрузке.

Стенд представляет собой конструкцию с контрольной катушкой зажигания, датчиком Холла (или его эмулятором), нагрузочным сопротивлением и измерительными приборами. Ключевые элементы диагностики включают осциллограф для анализа формы импульсов, мультиметр для замеров напряжения, а также нагрузочную лампу, визуально демонстрирующую искрообразование. Для ВАЗ-2109 критично соответствие параметров заводским спецификациям.

Процедура и критерии оценки

Основные этапы тестирования включают:

Подачу напряжения 12В на клеммы питания коммутатора
Имитацию сигнала датчика распределителя с помощью генератора импульсов
Контроль амплитуды и длительности выходного сигнала осциллографом
Замер потребляемого тока под нагрузкой
Проверку реакции на перегрев (нагрев корпуса до 80°C феном)

Параметр	Норма для ВАЗ-2109	Инструмент проверки
Напряжение питания	13.5±0.5В	Мультиметр
Длительность искрового импульса	2.5-3.5 мс	Осциллограф
Потребляемый ток (хол. режим)	≤1.2А	Амперметр
Стабильность искрообразования	≥5 мин непрерывной работы	Нагрузочная лампа

Успешным считается тест, при котором коммутатор сохраняет стабильную частоту искрообразования без пропусков зажигания во всем диапазоне имитируемых оборотов двигателя (200-5000 об/мин). Особое внимание уделяют отсутствию перегрева силового транзистора – корпус не должен нагреваться выше 60°C при 15-минутной работе под максимальной нагрузкой.

Правила установки модуля обратно в автомобиль

Перед началом установки убедитесь, что новый или отремонтированный коммутатор соответствует модели вашего ВАЗ-2109. Проверьте состояние контактных штырей на разъеме и на самом коммутаторе – они должны быть чистыми, без окислов или повреждений. При необходимости аккуратно зачистите их мелкой наждачной бумагой.

Отключите минусовую клемму аккумуляторной батареи. Это обязательное правило безопасности для предотвращения короткого замыкания и повреждения электрооборудования автомобиля при подключении коммутатора. Убедитесь, что клемма надежно зафиксирована в отведенном месте и не может случайно коснуться вывода АКБ.

Процесс монтажа

Аккуратно возьмите коммутатор и совместите его с разъемом жгута проводов. Ориентируйтесь по форме корпуса коммутатора и разъема – они должны совпасть. Не прилагайте чрезмерных усилий. Если модуль не встает на место, проверьте правильность ориентации и отсутствие препятствий.

Плавно, но уверенно надавите на корпус коммутатора до характерного щелчка или до ощущения надежной посадки. Убедитесь, что фиксирующие элементы (если они есть) на разъеме или кронштейне защелкнулись, надежно удерживая модуль.

Подключите минусовую клемму аккумулятора.
Включите зажигание (положение "ON").
Внимательно прислушайтесь и осмотрите место установки коммутатора.

Перед окончательной сборкой обязательно проведите предварительную проверку работоспособности системы зажигания:

Действие	Ожидаемый результат
Включить зажигание	Контрольная лампа давления масла на панели приборов должна загореться
Прокрутить стартером	Лампа давления масла должна погаснуть
Проверить искру	Вынуть центральный провод из трамблера, поднести его на 5-7 мм к "массе" (например, к клапану) и прокрутить стартер. Должна быть яркая искра
Прислушаться	Отсутствие посторонних звуков (щелчков, треска) от самого коммутатора

Если все проверки прошли успешно и двигатель запускается, работает устойчиво, можно приступать к окончательной сборке. Закрепите коммутатор на его штатное место с помощью винта или кронштейна (в зависимости от конструкции). Уложите жгут проводов, избегая натяжения и трения о острые кромки кузова. Если двигатель не запускается или работает с перебоями, необходимо проверить надежность контакта в разъеме коммутатора, соединение "массы" и исправность связанных элементов (катушка зажигания, датчик Холла в трамблере, провода).

Проверка искрообразования после ремонта

После замены или ремонта коммутатора на ВАЗ-2109 критически важно убедиться в восстановлении искрообразования. Недостаточно визуального осмотра детали – работоспособность системы зажигания проверяется методом имитации работы датчика Холла и контроля искры на свечах.

Для тестирования потребуется снять центральный высоковольтный провод с крышки трамблера, вставить в него исправную свечу зажигания и плотно прижать металлической частью к "массе" двигателя (например, к неокрашенному участку клапанной крышки). Попросите помощника включить зажигание и провернуть стартером коленвал на 2-3 секунды, наблюдая за электродом свечи.

Интерпретация результатов проверки

Нормальное искрообразование: между электродами свечи появляется яркая голубоватая искра с характерным треском при каждом обороте стартера. Это подтверждает корректную работу коммутатора, катушки зажигания и цепей управления.

Проблемные признаки:

Искра отсутствует полностью – неисправны цепи питания коммутатора (предохранитель F10, реле зажигания), обрыв в сигнальных проводах от датчика Холла, ошибка установки.
Искра слабая (оранжевая или прерывистая) – низкое напряжение в бортовой сети, пробой катушки зажигания, окисление контактов в разъемах.
Искра есть только при запуске – возможен перегрев коммутатора или дефект монтажа (неплотное крепление к кузову).

Если искрообразование не восстановилось, проверьте мультиметром:

Параметр	Норма	Точки замера
Напряжение питания коммутатора	12В	Клемма 4 (красный провод) и "масса"
Сигнал датчика Холла	0.4-11В (импульсы)	Клемма 6 (бело-черный провод)
"Масса" коммутатора	0 Ом	Клемма 2 (коричневый провод) и кузов

Важно: перед повторной проверкой обязательно выключайте зажигание – коммутатор чувствителен к коротким замыканиям в тестовых цепях. При отсутствии диагностического оборудования временно установите заведомо исправный коммутатор для окончательной локализации неисправности.

Частые ошибки при самостоятельном восстановлении коммутатора ВАЗ-2109

Некорректная диагностика перед ремонтом приводит к замене исправного коммутатора или игнорированию смежных проблем в системе зажигания. Многие упускают проверку датчика Холла, состояния проводки и качества контактов, списывая симптомы исключительно на коммутатор.

Игнорирование правил электробезопасности при работе вызывает короткие замыкания. Снятие клемм аккумулятора часто пропускают, а статическое электричество с одежды или инструмента повреждает микросхемы при прикосновении к плате.

Критические недочеты при ремонте

Механическая чистка контактов наждачной бумагой – повреждает защитное покрытие разъемов, ускоряя окисление и нарушая проводимость.
Неправильная пайка – перегрев компонентов паяльником, применение кислотных флюсов или оловянных припоев низкого качества разрушает дорожки платы.
Нарушение герметизации корпуса – после вскрытия не обеспечивается защита от влаги и пыли, что вызывает коррозию и замыкания.
Замена термопасты на неподходящие составы – использование силиконовых герметиков вместо теплопроводящей пасты приводит к перегреву транзисторов.
Установка неоригинальных компонентов – применение дешевых китайских аналогов ключевых транзисторов или диодов сокращает срок службы ремонтного узла.

Когда ремонт нецелесообразен: оценка степени повреждений

Определенные виды повреждений коммутатора зажигания ВАЗ-2109 делают его ремонт технически невозможным или экономически невыгодным. Тщательная диагностика состояния компонента перед попыткой восстановления критически важна.

Если при визуальном осмотре и проверке выявлены следующие серьезные дефекты, стоит рассмотреть замену узла как единственно разумное решение.

Критичные повреждения, исключающие ремонт

1. Физическое разрушение корпуса и платы:

Глубокие трещины или сколы на корпусе, особенно вблизи крепежных элементов или разъема, нарушающие герметичность и прочность.
Деформация корпуса от сильного удара или перегрева, указывающая на возможные внутренние повреждения.
Трещины или расслоение печатной платы, обрывающие множество токопроводящих дорожек одновременно.

2. Необратимые повреждения электронных компонентов:

Видимые следы прогара, оплавления или обугливания на корпусе микросхемы, силовых транзисторах или других элементах. Это явный признак теплового пробоя.
Вздутие или вытекание электролита из конденсаторов на плате.
Обрыв выводов критичных компонентов непосредственно у корпуса, исключающий их пайку.

3. Масштабные повреждения токопроводящих дорожек:

Множественные обгоревшие или отслоившиеся дорожки, особенно в зонах под силовыми компонентами.
Короткое замыкание между слоями платы из-за разрушения диэлектрика или попадания токопроводящих частиц.

4. Сильная коррозия:

Обширное окисление контактов разъема и клемм, проникшее глубоко внутрь и повредившее прилегающие дорожки.
Коррозия выводов компонентов, приводящая к их разрушению.

5. Экономическая нецелесообразность:

Стоимость замены нескольких дорогих компонентов (например, специализированной микросхемы) превышает цену нового или б/у коммутатора.
Трудоемкость поиска редких деталей и сложность ремонта делают его неоправданно долгим.

Фактор	Ремонт	Замена
Стоимость (время/деньги)	Высокая (поиск деталей, работа)	Низкая (новый/б/у узел)
Надежность	Непредсказуема (риск скрытых дефектов)	Высокая (гарантия на новый)
Время простоя	Значительное	Минимальное

При наличии одного или нескольких перечисленных критических повреждений, замена коммутатора становится единственно верным выбором. Ремонт в таких случаях либо невозможен технически, либо не гарантирует долговременной работоспособности, а затраты на него превзойдут стоимость нового узла.

Критерии выбора нового коммутатора при невозможности ремонта

При выходе из строя коммутатора ВАЗ-2109 и невозможности его ремонта, выбор нового узла становится критически важным для восстановления работоспособности системы зажигания. Правильный подбор гарантирует стабильную искру, надежный запуск двигателя и его корректную работу на всех режимах.

Неверный выбор коммутатора может привести к повторным поломкам, повреждению других элементов системы зажигания (например, катушки или датчика Холла), перебоям в работе двигателя или полному отказу. Поэтому при покупке необходимо учитывать несколько ключевых факторов.

Основные критерии выбора

Первостепенное значение имеет совместимость с моделью автомобиля и типом системы зажигания. Для ВАЗ-2109 применялись разные системы:

Бесконтактная система зажигания (БСЗ): Самый распространенный вариант. Коммутаторы для нее имеют специфическую форму корпуса и разъем на 5 контактов.
Микропроцессорная система зажигания (МСЗ): Устанавливалась на часть автомобилей. Ее коммутатор отличается конструкцией и разъемом на 6 контактов.

Обязательно сверьте визуально старый коммутатор с новым по форме корпуса, расположению ребер охлаждения и, главное, количеству и расположению контактов в разъеме. Покупайте строго аналог.

Производитель и качество – второй критический фактор:

Оригинальные производители (OEM): Заводы-изготовители для АвтоВАЗа (например, СтартВольт, КЗАТЭ). Обеспечивают наилучшее соответствие и надежность, но обычно дороже.
Проверенные сторонние бренды: Качественные производители электронных компонентов (например, BOSCH - для некоторых аналогов, Fenox, ERA, Pekar). Часто предлагают хорошее соотношение цены и качества.
Безымянные / дешевые аналоги: Крайне высок риск приобрести некачественное изделие с малым сроком службы или некорректной работой. Избегайте их, если это возможно.

Наличие гарантии – важный показатель надежности продавца и производителя. Отдавайте предпочтение изделиям с гарантией не менее 6-12 месяцев.

Тип корпуса и защита:

Корпус должен быть прочным, без трещин и заусенцев.
Обязательно наличие теплопроводящей пасты на металлической части, прилегающей к кузову для охлаждения.
Обратите внимание на качество разъема и плотность его посадки.

Ценовой диапазон: Будьте готовы к тому, что надежный коммутатор стоит дороже. Слишком низкая цена – повод насторожиться.

Критерий	Важность	На что обратить внимание
Совместимость	Высшая	Тип системы зажигания (БСЗ/МСЗ), количество контактов (5/6), форма корпуса
Производитель	Высокая	OEM (СтартВольт), проверенные бренды (BOSCH, Fenox, ERA, Pekar)
Гарантия	Высокая	Наличие официальной гарантии от продавца/производителя (минимум 6 мес.)
Качество исполнения	Средняя	Целостность корпуса, наличие термопасты, качество разъема
Цена	Средняя	Слишком низкая цена - признак подделки или низкого качества

Профилактика поломок: правила эксплуатации узла

Соблюдение правил эксплуатации коммутатора ВАЗ-2109 существенно снижает риск внезапных отказов. Регулярная профилактика позволяет выявить потенциальные проблемы до их критического развития и продлить срок службы электронного компонента.

Основные факторы, провоцирующие поломки, включают перегрев радиатора, вибрационные нагрузки, коррозию контактов и нестабильное напряжение бортовой сети. Предупредительные меры направлены на нейтрализацию этих негативных воздействий.

Ключевые правила эксплуатации

Контроль контактов и проводки: Регулярно проверяйте плотность соединений в разъёмах, отсутствие окислов на клеммах и целостность изоляции проводов. При обслуживании очищайте контакты специальным спреем.
Тепловой режим: Следите за чистотой радиатора коммутатора. Наносите свежий слой термопасты при демонтаже узла для улучшения теплоотвода. Избегайте установки теплоизолирующих материалов рядом с компонентом.
Защита от влаги: Обеспечьте герметичность посадочного места. При мойке двигателя исключайте прямой контакт коммутатора с мощными струями воды и активными химическими составами.

Параметр	Профилактическое действие	Периодичность
Напряжение бортовой сети	Проверка работы генератора и реле-регулятора	Каждые 10 000 км
Крепление корпуса	Подтяжка винтов крепления для снижения вибраций	При каждом ТО
Состояние изоляции	Визуальный осмотр проводов на предмет трещин и потертостей	Ежеквартально

При замене свечей зажигания и высоковольтных проводов используйте только комплектующие, соответствующие спецификации производителя для снижения паразитной нагрузки
Избегайте длительной работы двигателя на холостом ходу в жаркую погоду – это провоцирует критический перегрев узла
Подключайте стороннее электрооборудование (дополнительные фары, обогреватели) только через реле с отдельным питанием от аккумулятора

Особенности работы бесконтактной системы зажигания ВАЗ-2109

Бесконтактная система зажигания (БСЗ) на ВАЗ-2109 кардинально отличается от устаревшей контактной (прерыватель-распределитель) принципом управления моментом искрообразования. Вместо механических контактов, подверженных износу и обгоранию, используется электронный коммутатор, получающий сигналы от бесконтактного датчика. Этот датчик, чаще всего датчик Холла, расположен внутри трамблёра и реагирует на вращение вала с бегунком, генерируя импульсы напряжения при прохождении специальной шторки мимо его чувствительного элемента.

Ключевая задача коммутатора в этой системе – усиление слабых импульсов от датчика Холла и управление мощным транзистором, который коммутирует первичную цепь катушки зажигания. По сигналу датчика коммутатор резко прерывает ток в первичной обмотке катушки, что приводит к индукции высокого напряжения во вторичной обмотке. Это высокое напряжение затем через бегунок и крышку трамблёра распределяется по высоковольтным проводам к свечам зажигания в строгом соответствии с порядком работы цилиндров двигателя.

Ключевые компоненты и их функции

Датчик Холла (в трамблёре): Генерирует низковольтные управляющие импульсы при вращении вала трамблёра. Чувствителен к зазору между шторкой и датчиком.
Коммутатор: Принимает импульсы от датчика Холла. Усиливает их и управляет мощным транзистором, который коммутирует ток в первичной обмотке катушки зажигания. Обеспечивает оптимальное время накопления энергии в катушке.
Катушка зажигания: Преобразует низкое напряжение бортовой сети (12В) в высокое напряжение (15-25 кВ), необходимое для пробоя искрового промежутка на свечах. В БСЗ используются катушки с пониженным сопротивлением первичной обмотки.
Трамблёр (Распределитель зажигания): Содержит вал, приводимый от распредвала двигателя, датчик Холла, центробежный и вакуумный регуляторы опережения зажигания, бегунок и крышку с контактами. Распределяет высокое напряжение по свечам.
Высоковольтные провода и свечи зажигания: Передают высокое напряжение к свечам, где происходит искровой разряд для воспламенения топливно-воздушной смеси.

Преимущества БСЗ перед контактной системой

Отсутствие изнашиваемых контактов: Нет проблем с обгоранием, эрозией или замасливанием контактов прерывателя.
Стабильность искрообразования: Мощность искры не зависит от частоты вращения коленвала и состояния контактов, обеспечивая надежное воспламенение на всех режимах.
Более высокое вторичное напряжение: Позволяет использовать свечи с увеличенным зазором и надежнее работать на бедных смесях.
Упрощение обслуживания: Не требуется регулировка зазора и чистка контактов прерывателя.
Лучшая работа двигателя: Улучшенный запуск, стабильность холостого хода, приемистость, снижение расхода топлива.

Типичные неисправности БСЗ, связанные с коммутатором

Хотя БСЗ надежнее контактной, выход из строя электронных компонентов, особенно коммутатора, является частой причиной проблем с запуском и работой двигателя. Симптомы неисправности коммутатора могут включать:

Полное отсутствие искры на всех свечах.
Двигатель внезапно глохнет на ходу, особенно при нагреве, и не заводится до остывания.
Неустойчивая работа двигателя ("троение"), пропуски воспламенения.
Самопроизвольная остановка двигателя на холостом ходу.
Проблемы с запуском горячего двигателя.

Диагностика неисправности коммутатора требует проверки наличия импульсов от датчика Холла, наличия управляющего напряжения на катушке от коммутатора и, зачастую, замены коммутатора на заведомо исправный для проверки. Перегрев коммутатора из-за плохого контакта на его массу или неисправности самого корпуса – частая причина отказов.

Характеристика	Контактная СЗ	Бесконтактная СЗ (ВАЗ-2109)
Управление током катушки	Механические контакты	Электронный коммутатор
Источник управляющего сигнала	Кулачок на валу трамблёра	Датчик Холла (или индуктивный)
Стабильность искры	Снижается с износом контактов/оборотов	Высокая на всех режимах
Требуемое обслуживание	Частая чистка/регулировка зазора	Минимальное
Надежность	Низкая (износ контактов)	Высокая (до выхода из строя электроники)

Список источников

При подготовке материалов о ремонте коммутатора ВАЗ-2109 использовались специализированные технические источники, обеспечивающие достоверность информации. Они включают официальную документацию, практические руководства и экспертные мнения.

Следующие ресурсы содержат детальные сведения об устройстве, диагностике и восстановлении узлов системы зажигания. Их изучение поможет точно определить неисправность и выполнить ремонт корректно.

Ключевые материалы

Официальное руководство по ремонту ВАЗ-2108/2109/21099 (издательство "За рулем")
Книга "Электрооборудование автомобилей" (автор Роговцев В.Л.)
Технические бюллетени АвтоВАЗа по системам зажигания
Методические пособия по диагностике БСЗ (бесконтактной системы зажигания)
Профильные форумы автомобилистов: Drive2.ru/VAZ, Форум клуба Логановцев
Видеоинструкции по пайке электронных компонентов коммутатора
Схемы принципиальные коммутаторов 3620.3734 и 76.3734
Статьи из журналов "Авторемонт" и "Автоэлектрик"
