Ремонт коробки передач Газели - ключевые особенности
Статья обновлена: 18.08.2025

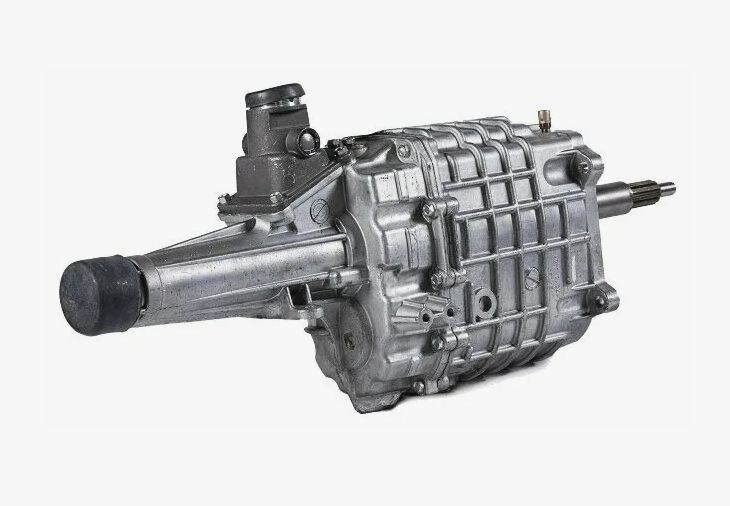

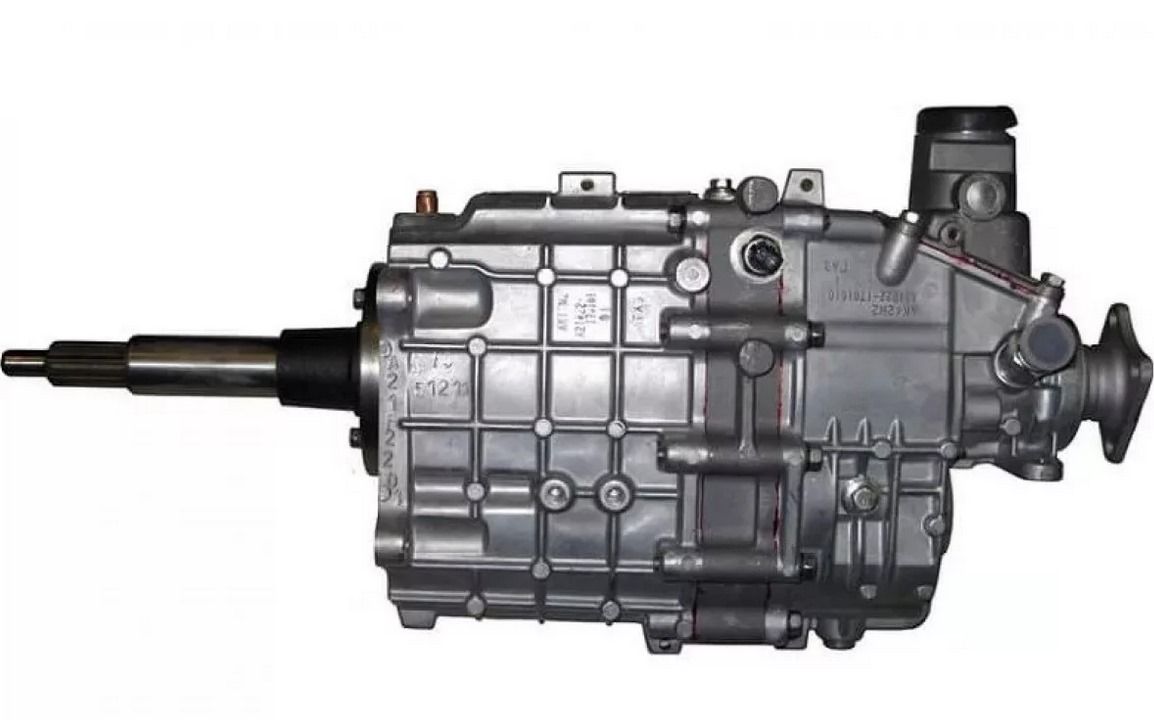

Коробка передач – ключевой узел в трансмиссии автомобиля Газель, напрямую влияющий на динамику и надежность.
Износ деталей, частые перегрузки и экстремальные условия эксплуатации неизбежно приводят к необходимости ремонта.
Восстановление агрегата требует учета конструктивных особенностей, специфики разборки и точной диагностики неисправностей.
Необходимый инструмент для ремонта КПП Газель Next
Для качественного ремонта коробки передач Газель Next требуется специализированный инструмент. Без него невозможно выполнить демонтаж, диагностику и сборку узлов с соблюдением технических параметров.
Инструментарий делится на базовые ручные приспособления, специнструмент для КПП и измерительные устройства. Отсутствие ключевых позиций приведет к повреждению деталей или некорректной сборке агрегата.
Комплект оборудования
Базовый ручной инструмент:
- Набор торцевых головок 8-24 мм с трещоткой и удлинителями
- Рожковые и накидные ключи (10-19 мм)
- Молотки: металлический (800 г) и резиновый
- Отвертки крестовые и шлицевые
- Съемники стопорных колец
- Монтировки и зубило
Специальный инструмент для КПП:
- Съемник подшипников (универсальный и внутренний)
- Приспособление для запрессовки сальников первичного/вторичного вала
- Оправка для монтажа шестерен
- Направляющие шпильки М10×150 мм для центровки КПП при установке
- Стяжные болты корпуса КПП (M8×120 мм)
Контрольно-измерительные приборы:
- Микрометр 0-50 мм
- Индикатор часового типа с магнитной стойкой
- Набор щупов толщиной 0.05-1.5 мм
- Нутромер 50-160 мм
- Моментный ключ 5-300 Н·м
Слив трансмиссионного масла перед снятием коробки передач
Процедура слива масла обязательна перед демонтажем коробки передач Газели для предотвращения разлива технической жидкости и загрязнения рабочей зоны. Невыполнение этого этапа усложнит снятие агрегата из-за повышенного веса и риска повреждения сальников или прокладок.
Операцию проводят на остывшем двигателе в смотровой яме или на подъемнике, обеспечивая свободный доступ к сливной пробке картера КПП. Предварительно подготовьте чистую тару объемом не менее 2 литров для сбора отработанной жидкости и ветошь для удаления возможных подтеков.
Последовательность работ
Этапы слива трансмиссионного масла:
- Очистите сливную пробку и зону вокруг нее металлической щеткой от грязи
- Отверните контрольную пробку (заливное отверстие) на боковой стенке КПП для создания давления воздуха
- Подставьте емкость под сливное отверстие, расположенное в нижней части картера
- Ключом на 17 мм открутите сливную пробку, сохраняя уплотнительную шайбу
- Дождитесь полного стекания масла (15-20 минут), контролируя отсутствие металлической стружки в жидкости
- Протрите магнитный элемент пробки, при сильном загрязнении диагностируйте износ деталей КПП
Критичные моменты: Убедитесь в отсутствии деформации сливной пробки – поврежденная резьба потребует восстановления отверстия. При обнаружении в масле обильной металлической крошки или фрагментов зубьев шестерен готовьтесь к сложному ремонту с заменой изношенных компонентов.
| Параметр | Значение | Контроль |
|---|---|---|
| Объем сливаемого масла | 1.8-2.0 л | По уровню на щупе |
| Момент затяжки сливной пробки | 35-40 Н∙м | Динамометрическим ключом |
| Тип масла | 75W-90 GL-4 | По спецификации производителя |
После завершения слива очистите привалочные поверхности коробки и двигателя от масляных пятен – это упростит диагностику течей при последующей эксплуатации. Установите новую медную шайбу на сливную пробку перед монтажом КПП обратно.
Отсоединение тросов привода сцепления и кулисы
Перед демонтажем коробки передач требуется обязательное отсоединение тросов управления сцеплением и переключением передач. Эти элементы расположены в моторном отсеке и крепятся к рычагам КПП, обеспечивая связь с педалью сцепления и селектором в салоне. Неправильное обращение может привести к деформации или повреждению наконечников.
Начните с визуального осмотра точек крепления и фиксации тросов. Очистите резьбовые соединения от грязи и обработайте проникающей смазкой при необходимости. Убедитесь в наличии доступа к контргайкам и регулировочным муфтам – для удобства может потребоваться снятие воздушного фильтра или других компонентов.
Порядок демонтажа
Трос сцепления:
- Ослабьте контргайку на регулировочной муфте у вилки выжимного подшипника
- Снимите наконечник троса с поводка вилки, отогнув фиксирующую пластину
- Выдавите пальцем или съемником штифт крепления оболочки троса к кронштейну на КПП
Тросы кулисы (переключения передач):
- Открутите гайку крепления сферического наконечника к рычагу КПП (ключ на 13 мм)
- Снимите пружинную шайбу и стопорное кольцо с шарового пальца
- Отсоедините оба троса (выбор и включение передачи) от кронштейна коробки
Важно: Помечайте положение регулировочных гаек мелом перед демонтажем. При установке новых тросов обязательна регулировка хода сцепления и четкости включения передач.
Демонтаж карданного вала перед снятием КПП Газели
Перед началом работ поднимите автомобиль на подъемнике или установите на эстакаду, обеспечив устойчивое положение и доступ к днищу. Подготовьте необходимый инструмент: набор гаечных ключей (включая торцовые на 13-17 мм), мощную крестовую отвертку, молоток и съемник стопорных колец.
Обязательно поставьте противооткатные упоры под колеса, переведите рычаг коробки передач в нейтральное положение и снимите ручной тормоз для исключения блокировки валов. Приготовьте емкость для слива масла из раздаточной коробки (если демонтируется задний кардан), так как при отсоединении фланцев возможны протечки.
Последовательность демонтажа
Этап 1: Ослабление креплений
- Найдите крестовые соединения кардана, прикрепленные к фланцам коробки передач и редуктора заднего моста.
- Обработайте резьбовые соединения проникающей смазкой (WD-40 или аналогом) для упрощения откручивания.
- Снимите защитный кожух (при наличии), открутив крепежные болты отверткой или ключом.
Этап 2: Отсоединение фланцев
- Ключом на 13 мм отверните все четыре гайки крепления заднего фланца кардана к редуктору заднего моста.
- Повторите операцию для переднего фланца, соединенного с коробкой передач (гайки под ключ 13-17 мм в зависимости от модели).
- Важно: придерживайте кардан рукой во время откручивания последних гаек, чтобы предотвратить падение.
Этап 3: Извлечение вала
| Действие | Особенности |
|---|---|
| Сдвиньте вал вдоль оси | Освободите шлицы из посадочного гнезда КПП или раздатки |
| Отведите кардан вниз | Контролируйте положение, избегая ударов о элементы подвески |
| Извлеките через технологический проем | Требуется помощник для поддержки при снятии длинного вала |
После демонтажа закройте отверстия фланцев КПП и редуктора чистой ветошью для защиты от грязи. Проверьте люфт в шарнирах и состояние шлицевого соединения – при выявлении дефектов кардан потребует ремонта или замены.
Особенности отсоединения стартера на газелевской трансмиссии
Отсоединение стартера на двигателях Газели (ЗМЗ-402, ЗМЗ-406, УМЗ-421) требует учета стесненных условий моторного отсека. Стартер крепится непосредственно к картеру коробки передач, и его нижний болт часто скрыт за элементами трансмиссии, что затрудняет прямой доступ инструментами. Обязательным условием является полное обесточивание системы путем снятия клеммы «минус» с аккумуляторной батареи.
Ключевая сложность заключается в расположении крепежных болтов: верхний доступен относительно свободно, а нижний находится в зоне плотного прилегания выпускного коллектора, трубопроводов или элементов подвески КПП. На моделях с гидроусилителем руля дополнительным препятствием могут служить шланги ГУР. Необходимо заранее подготовить набор инструментов с карданными адаптерами и удлинителями для головок.
Последовательность операций
- Отсоединение электрических разъемов:
- Снять защитный резиновый колпачок с силового провода «+»
- Ослабить гайку крепления провода к шпильке стартера
- Отсоединить фишку управляющего провода (обычно синего цвета)
- Демонтаж крепежных болтов:
- Выкрутить верхний болт (ключ на 13 мм)
- Нижний болт (ключ на 15-17 мм) извлекать через промежутки между КПП и кузовными элементами
- При коррозии резьбы использовать жидкость WD-40
Важные нюансы: При извлечении агрегата избегать резких движений – стартер может зацепиться зубьями бендикса за венец маховика. На двигателях ЗМЗ-406 предварительно демонтировать воздушный фильтр для улучшения доступа. После снятия обязательно закрыть отверстие в картере КПП чистой ветошью во избежание попадания грязи.
| Тип двигателя | Особенности доступа | Рекомендуемый инструмент |
|---|---|---|
| ЗМЗ-402 | Свободный доступ сверху | Головка 13 мм, удлинитель 100 мм |
| ЗМЗ-406 | Требуется снятие воздуховода | Карданный шарнир + головка 17 мм |
| УМЗ-4216 | Помеха от кронштейна ГУР | Трещотка с гибкой вставкой |
Общие правила снятия коробки передач с двигателя
Снятие коробки передач Газели требует строгого соблюдения последовательности действий для предотвращения повреждения компонентов двигателя и трансмиссии. Несоблюдение технологии может привести к деформации валов, разрушению подшипников или нарушению соосности узлов.
Обязательно выполняется предварительная подготовка: слив масла из КПП, демонтаж карданного вала, отсоединение аккумуляторной батареи. Автомобиль фиксируется на подъемнике или смотровой яме с обязательной установкой противооткатных упоров и страховочных подставок под раму.
Последовательность операций
- Отсоединить трос привода сцепления от вилки выключения
- Снять стартер, открутив три крепежных болта
- Демонтировать защиту картера коробки
- Отсоединить разъемы датчиков:
- Скорости
- Заднего хода
- Датчик нейтрали (для 5-ступенчатых модификаций)
- Установить деревянную опору под двигатель через монтажную проставку
- Поочередно выкрутить болты крепления КПП к блоку цилиндров, оставив два нижних болта временно затянутыми
- Подвести трансмиссионный домкрат или тележку под картер коробки
- Выкрутить оставшиеся крепежные элементы и аккуратно сдвинуть коробку назад по направляющим штифтам
Критические моменты: Не допускать провисания первичного вала при демонтаже! Вес агрегата превышает 35 кг – обязательна механизированная поддержка. После отсоединения от двигателя немедленно закрыть открытые полости чистой ветошью для защиты от загрязнений.
Чистка и промывка корпуса КПП перед разборкой
Перед началом демонтажа коробки передач Газели тщательно очистите её корпус от грязи, масляных потёков и дорожных отложений. Используйте металлическую щётку и скребок для удаления крупных комьев грязи, особенно в районе картера, рычага переключения и стыковочных плоскостей. Избегайте попадания абразивных частиц в штуцеры дыхателя или технологические отверстия.
После механической очистки выполните промывку корпуса специализированным моющим средством для двигателей или керосином. Нанесите раствор кистью или распылителем на всю поверхность, уделяя внимание зонам вокруг подшипниковых посадочных мест и сальников. Используйте струю воды под давлением для смыва остатков загрязнений, контролируя направление потока вниз от монтажных фланцев.
Критичные этапы обработки
- Сливная пробка: Продуйте резьбовое отверстие сжатым воздухом после промывки
- Привалочные плоскости: Зачистите ножом остатки герметика без повреждения алюминия
- Полость сцепления: Удалите металлическую стружку магнитом через люк корзины
Просушите корпус компрессором в течение 10-15 минут, прогрейте строительным феном проблемные участки с конденсатом. Проверьте чистоту контрольным протиранием белой ветошью – отсутствие следов масла на ткани гарантирует качество подготовки.
Последовательность разборки коробки передач Газели
Перед началом демонтажа коробки передач с автомобиля убедитесь в наличии необходимого инструмента и чистой рабочей зоны. Обязательно слейте трансмиссионное масло через сливное отверстие в картере коробки.
После снятия коробки с двигателя и очистки ее поверхности от загрязнений установите агрегат на верстак или специальный стенд в вертикальном положении (со стороны картера сцепления вниз). Зафиксируйте коробку для предотвращения смещения.
Этапы разборки
- Демонтаж крышки люка:
- Выверните болты крепления верхней крышки люка переключения передач
- Аккуратно снимите крышку вместе с механизмом переключения
- Снятие задней крышки:
- Открутите болты крепления задней крышки коробки
- Снимите крышку вместе с сальником вторичного вала
- Демонтаж первичного вала:
- Выпрессуйте подшипник первичного вала съёмником
- Извлеките первичный вал в сборе с шестернями
- Разборка вторичного вала:
- Снимите стопорные кольца и распорные втулки
- Последовательно демонтируйте шестерни и синхронизаторы
- Маркируйте положение всех элементов для правильной сборки
- Извлечение промежуточного вала:
- Выбейте вал через отверстие в картере съёмником
- Извлеките шестерни блока промежуточного вала
- Демонтаж механизма задней передачи:
- Снимите ось промежуточной шестерни заднего хода
- Извлеките шестерню и фиксирующую втулку
- Разборка картера:
- Открутите болты крепления картера сцепления
- Отделите картер от основного корпуса коробки
- Извлеките сальник первичного вала
Все демонтированные детали следует тщательно промыть в керосине или моющем растворе. Внимательно осмотрите шестерни, синхронизаторы и подшипники на предмет износа и повреждений перед принятием решения о замене компонентов.
Диагностика износа первичного вала КПП ГАЗ
Первичный вал коробки передач Газели подвергается высоким нагрузкам при передаче крутящего момента от сцепления. Его преждевременный износ возникает из-за естественного трения, недостатка смазки, перегрузок или некорректной работы сцепления. Невыявленные дефекты вала провоцируют ускоренное разрушение подшипников, синхронизаторов и шестерен КПП.
Ключевые симптомы износа включают повышенную вибрацию при работе двигателя на холостом ходу, металлический гул или скрежет (особенно при выжиме сцепления), затрудненное включение первой и задней передач. Дополнительным признаком служит течь масла через сальник первичного вала из-за повреждения его посадочной поверхности.
Методы диагностики состояния вала
Точная оценка износа возможна только после снятия и разборки КПП. Основные этапы проверки:
- Визуальный осмотр:
- Выявление задиров, царапин и рисок на рабочих поверхностях
- Проверка шлицев на наличие сколов, деформации или заусенцев
- Контроль состояния посадочных мест под подшипники и сальник
- Измерение параметров:
Параметр Инструмент Критерий износа Диаметр посадочных мест Микрометр Превышение допуска 0.05 мм Радиальное биение Индикатор часового типа > 0.03 мм Осевой люфт Индикатор/щуп > 0.1 мм Глубина выработки шлицев Штангенциркуль > 0.3 мм - Проверка контакта:
- Сопряжение с шестерней вторичного вала (отсутствие заклинивания)
- Посадка в подшипниках (равномерность прилегания без перекоса)
При обнаружении критического износа, трещин или остаточной деформации вал подлежит замене. Обязательно проверяют состояние ведомого диска сцепления и корзины, так как их дисбаланс ускоряет разрушение вала.
Проверка состояния вторичного вала на предмет биения
Для точной диагностики биения вторичного вала коробки передач Газели потребуется снятие агрегата и его частичная разборка. Вал извлекается из картера КПП после демонтажа крышки подшипников, шестерён и синхронизаторов.
Проверка выполняется с помощью индикаторного нутромера (часового типа), установленного на стационарной плите или в тисках с использованием призм. Измерительный щуп прибора фиксируется на центральной части шейки вала, исключая зоны шлицов и посадочных мест под подшипники.
Порядок измерений
- Закрепите вал на призмах с опорой на крайние шейки.
- Установите нутромер перпендикулярно оси вала в 3-х контрольных точках (по центру и на расстоянии 30-50 мм от краёв).
- Проворачивайте вал на 360°, фиксируя максимальное отклонение стрелки индикатора.
Критические значения: Допустимое биение не должно превышать 0,03-0,05 мм. Превышение этих параметров вызывает вибрацию, ускоренный износ шестерён и подшипников, а также характерный вой при работе КПП.
| Симптом при превышении нормы | Последствия |
|---|---|
| Вибрация ручки КПП на скорости | Разрушение синхронизаторов |
| Шум ("вой") под нагрузкой | Деформация зубьев шестерён |
| Рывки при переключении | Ускоренный износ подшипников вала |
Важно: При обнаружении биения свыше допустимого вал подлежит замене. Попытки правки запрещены – термообработанная сталь теряет прочность при нагреве, а механическая рихтовка не обеспечит стабильной геометрии.
Оценка износа шестерен и синхронизаторов
Износ шестерен коробки передач Газели определяется визуальным осмотром и инструментальными замерами. Критическими дефектами считаются сколы, глубокие выработки на рабочих поверхностях зубьев, трещины в основании зубцов или на торцах венцов. Особое внимание уделяют шлицевому соединению первичного и вторичного валов – зазубрины или конусность шлицов указывают на необходимость замены.
Синхронизаторы оценивают по состоянию блокирующих колец, фрикционных конусов и стопорных элементов. Износ проявляется в увеличении зазора между конусом шестерни и внутренней поверхностью кольца, деформации стопорных пальцев или снижении высоты зубьев муфты включения. Нарушение геометрии этих компонентов приводит к хрусту при переключении и самопроизвольному выбиванию передачи.
Критерии диагностики и допустимые нормы
| Компонент | Признаки износа | Допустимый предел |
|---|---|---|
| Шестерни |
|
Глубина выработки ≤ 0.3 мм; отсутствие сколов > 5% длины зуба |
| Блокирующие кольца синхронизаторов |
|
Зазор конуса > 0.8 мм; износ зубьев муфты > 30% высоты |
Обязательной замене подлежат шестерни с точечными отслоениями металла или изменением профиля зуба. Для синхронизаторов критичен износ пружин сухарей – ослабление приводит к неполному блокированию. Проверку проводят калиброванными щупами: зазор между конусом шестерни и кольцом при полном прижатии не должен превышать 0.5 мм для новых деталей и 1.0 мм – для бывших в эксплуатации.
Дефектовка подшипников коробки передач
Дефектовка подшипников – обязательный этап при капитальном ремонте КПП Газели. От точности диагностики напрямую зависит ресурс восстановленного узла и отсутствие посторонних шумов при работе. Пропуск поврежденного элемента гарантированно приведет к повторной разборке коробки в ближайшее время.
Процедура включает визуальный осмотр, проверку люфтов и оценку состояния дорожек качения. Все подшипники, независимо от их расположения (первичный/вторичный вал, промежуточный), подвергаются одинаково тщательному контролю. Особое внимание уделяется элементам, работающим под высокой нагрузкой – опорам валов и шестерен.
Ключевые аспекты диагностики
Основные критерии браковки подшипников при дефектовке:
- Выработка на дорожках качения: Задиры, раковины, вмятины или ступенчатый износ.
- Люфт сепаратора: Чрезмерный радиальный или осевой зазор тел качения.
- Дефекты сепаратора: Трещины, сколы, деформация или износ "карманов".
- Состояние тел качения: Сколы, выкрашивание, потемнение от перегрева, неравномерный износ шариков/роликов.
- Повреждение обойм: Радиальные сколы, коррозия, нарушение геометрии.
Методы проверки подшипников:
- Визуальный осмотр при сильном освещении и увеличении (лупа 3х-5х).
- Оценка плавности вращения – подшипник должен вращаться без заеданий и шороха.
- Замер люфтов индикаторной головкой (радиального – при фиксации наружной обоймы, осевого – нажатием вдоль оси).
- Контроль шумности при вращении (на слух или с помощью стетоскопа).
Типичные последствия установки дефектного подшипника:
| Дефект подшипника | Симптом в работе КПП |
|---|---|
| Выработка на дорожках | Вибрация, гул на определенных скоростях |
| Разбитый сепаратор | Хруст, стук, заклинивание вала |
| Заклинивание тел качения | Перегрев узла, разрушение смежных деталей |
| Чрезмерный осевой люфт | Смещение валов, нечеткое включение передач |
Важно: Подшипники с любым из перечисленных дефектов подлежат обязательной замене. Попытки восстановления (шлифовка, регулировка) недопустимы из-за критичности их роли в КПП. При сомнениях в состоянии элемента предпочтительна установка нового.
Проверка вилок переключения на геометрию
Контроль геометрии вилок обязателен после демонтажа коробки передач или при проблемах с включением скоростей. Деформации возникают из-за ударных нагрузок, износа штоков или естественного старения металла, приводя к нечеткому переключению, самопроизвольному выбиванию передачи и ускоренному износу синхронизаторов.
Проверку выполняют на поверочной плите с использованием набора щупов, штангенциркуля и угольника. Вилки предварительно очищают от загрязнений и масла. Основные параметры: параллельность лапок захвата, перпендикулярность оси штока к плоскости контакта с муфтой, отсутствие искривления тела вилки.
Этапы проверки
- Параллельность лапок: Измерьте расстояние между внутренними поверхностями лапок в трех точках (у основания, в центре, у края). Расхождение не должно превышать 0,1 мм.
- Перпендикулярность оси штока: Установите вилку штоком на плиту. Прижмите угольник к плоскости лапок и проверьте зазор щупом. Допуск: ≤ 0,05 мм по всей высоте.
- Плоскостность контактных поверхностей: Приложите лапки к поверочной плите. Зазор под щупом 0,05 мм недопустим на рабочих кромках.
- Соосность отверстий штока: Пропустите калиброванную оправку через оба отверстия. Плотное вхождение без перекосов подтверждает норму.
| Параметр | Инструмент | Норматив |
|---|---|---|
| Параллельность лапок | Штангенциркуль | ≤ 0,1 мм |
| Перпендикулярность штока | Угольник + щуп | ≤ 0,05 мм |
| Плоскостность лапок | Плита + щуп 0,05 мм | Непросвет |
Деформированные вилки запрещено править ударными методами. Допускается аккуратная правка в тисках с последующим контролем, но надежнее замена новыми деталями во избежание внезапной поломки.
Анализ состояния сальников и уплотнителей
Внимательный осмотр сальников и уплотнительных элементов – обязательный этап диагностики КПП Газели. Эти компоненты предотвращают утечку трансмиссионного масла и защищают внутренние узлы коробки от попадания грязи и влаги. Основное внимание уделяется сальникам первичного и вторичного валов, а также уплотнениям крышек подшипников и задней части картера.
Признаками износа являются видимые трещины на резине, потеря эластичности, затвердение материала или деформация рабочих кромок. Наличие масляных подтёков в местах установки сальников – явный индикатор необходимости их замены. Особенно критично состояние сальника первичного вала, так как его повреждение приводит к протеканию масла в полость сцепления.
Ключевые аспекты оценки и замены
Основные точки проверки:
- Сальник первичного вала: Контроль герметичности в месте выхода вала из картера КПП.
- Сальник вторичного вала: Осмотр области соединения с карданным валом на предмет масляных следов.
- Уплотнительные прокладки: Визуальная проверка крышек подшипников и стыка картера сцепления.
- Сальник штока выбора передач: Оценка целостности для исключения протечек в салоне.
Процедура замены требует аккуратности:
- Тщательная очистка посадочных мест от старой смазки и загрязнений.
- Аккуратное снятие изношенного сальника без повреждения вала или посадочного отверстия.
- Смазка рабочей кромки нового сальника чистым трансмиссионным маслом перед установкой.
- Равномерная запрессовка сальника до упора с использованием оправки подходящего диаметра.
- Контроль правильности посадки (без перекоса) и отсутствия деформации.
Использование оригинальных или качественных аналоговых уплотнений гарантирует долгий срок службы после ремонта. Пренебрежение их своевременной заменой ведет к падению уровня масла, ускоренному износу шестерён и подшипников, а в критических случаях – к выходу КПП из строя.
Особенности замены синхронизаторов 3-4 передач
Замена синхронизаторов 3-4 передач на коробке Газели (модели КПП-3302 и аналогичные) является одной из наиболее частых операций при ремонте КПП, вызванной естественным износом этих деталей. Основная сложность заключается не столько в самой процедуре замены муфт и блоков шестерен синхронизаторов внутри картера, сколько в необходимости полного демонтажа коробки передач с автомобиля и ее последующей тщательной разборки.
Доступ к синхронизаторам возможен только после снятия задней крышки картера КПП и извлечения всего вторичного вала в сборе. Работа требует чистоты, аккуратности и понимания устройства синхронизатора (фрикционные конусы, блокирующие кольца, сухари, стопорные кольца). Особое внимание уделяется правильной ориентации деталей и контролю зазоров.
Ключевые этапы и нюансы замены
После демонтажа КПП и снятия задней крышки последовательность работ следующая:
- Извлечение вторичного вала: Аккуратно вынуть вторичный вал в сборе с шестернями и синхронизаторами из картера коробки.
- Разборка узла 3-4 передач:
- Снять стопорное кольцо, фиксирующее муфту включения 3-4 передач.
- Снять саму муфту включения синхронизатора.
- Извлечь три сухаря с пружинами из пазов муфты (легко потерять!).
- Снять наружное и внутреннее блокирующие кольца синхронизатора.
- Снять стопорное кольцо, фиксирующее шестерню 4-й передачи на валу.
- Снять шестерню 4-й передачи вместе с фрикционным конусом синхронизатора.
- Снять стопорное кольцо, фиксирующее шестерню 3-й передачи.
- Снять шестерню 3-й передачи вместе с ее фрикционным конусом.
- Дефектовка и подготовка:
- Тщательно осмотреть снятые детали: блокирующие кольца (износ бронзового слоя и зубьев "краба"), фрикционные конусы шестерен (износ рабочей поверхности), сухари и пружины, стопорные кольца.
- Очистить все детали вторичного вала и посадочные места от стружки и загрязнений.
- Проверить состояние шлицев вторичного вала и вилки переключения 3-4 передач.
- Установка новых синхронизаторов:
- Сборка производится в обратной последовательности, но с критически важными моментами:
- Правильная ориентация: Блокирующие кольца имеют внутренние фаски, которые должны совпадать с фасками на фрикционных конусах шестерен. Муфта включения также имеет специфическую форму внутренних шлицев.
- Стопорные кольца: Обязательна установка новых стопорных колец. Они должны быть надежно зафиксированы в канавках вала.
- Зазор блокирующего кольца: После установки нового блокирующего кольца на фрикционный конус шестерни необходимо проверить зазор между ними щупом. Сильный износ или несоответствие зазора говорит о проблеме с конусом или кольцом.
- Сухари и пружины: Убедиться, что сухари свободно перемещаются в пазах муфты, а пружины обеспечивают их надежное выдвижение.
- Сборка КПП и установка: После сборки вторичного вала он устанавливается обратно в картер, монтируется задняя крышка. Перед установкой КПП на двигатель обязательно проверить легкость и четкость переключения всех передач, вращая первичный вал.
Типичные ошибки и последствия:
| Ошибка | Последствие |
|---|---|
| Использование старых стопорных колец | Сход муфты или шестерни с вала, разрушение КПП |
| Неверная ориентация блокирующего кольца или муфты | Невозможность включения передачи, хруст, ускоренный износ |
| Потеря или неправильная установка сухарей/пружин | Неполное или затрудненное включение передачи, самовыключение |
| Неочищенные посадочные места, стружка в картере | Заедание деталей, ускоренный износ подшипников и шестерен |
| Несоответствие зазора блокирующего кольца | Хруст при переключении, несинхронное включение, быстрый износ синхронизатора |
Качество запчастей: Приобретение оригинальных синхронизаторов или проверенных аналогов высокого качества критически важно. Дешевые комплектующие (особенно блокирующие кольца) часто имеют неправильную геометрию или недолговечное покрытие, что приводит к быстрому выходу из строя и повторному ремонту.
Нюансы монтажа подшипников первичного вала
При установке подшипников первичного вала критично соблюдать направление их посадки: передний шариковый подшипник монтируется сепаратором наружу, а задний роликовый – с обязательной ориентацией конических элементов. Неправильная установка приводит к мгновенному разрушению элементов и вибрациям.
Обязательно замените все стопорные кольца и шайбы новыми, даже при отсутствии видимых дефектов. Используйте специальный съемник для демонтажа старых подшипников – ударные методы повреждают посадочные места вала и картера.
Ключевые этапы установки
- Прогрейте картер коробки до 80-90°C для расширения посадочного гнезда
- Нанесите тонкий слой молибденовой смазки на внешнее кольцо заднего подшипника
- Контролируйте усилие запрессовки динамометрическим ключом (не более 50 Нм)
| Элемент | Тип посадки | Ошибка монтажа |
| Передний подшипник | С натягом 0.03 мм | Перекос при запрессовке |
| Задний подшипник | Термоусадочная | Недостаточный нагрев картера |
Проверьте осевой люфт вала после установки – допустимое значение 0.05-0.1 мм. При превышении нормы замените регулировочные шайбы. Категорически запрещена установка подшипников с выработкой или следами коррозии – ресурс таких элементов не превышает 1000 км.
Сборка зубчатых пар основной передачи
Перед сборкой зубчатых пар тщательно очистите все детали от производственной стружки и остатков старого герметика. Проверьте состояние шестерён, подшипников и сальников на отсутствие сколов, выработки и деформаций. Обязательно промойте корпус редуктора и крышки керосином, уделяя внимание масляным каналам.
Нанесите тонкий слой герметика на посадочные поверхности фланцев и крышек корпуса, избегая излишков, которые могут попасть в масляную полость. Установите новые сальники ведущей шестерни и дифференциала, аккуратно запрессовывая их заподлицо с поверхностью корпуса специальным оправками, чтобы не повредить кромки.
Ключевые этапы сборки
- Установите регулировочные шайбы под наружное кольцо подшипника ведущей шестерни согласно замерам предразборки
- Напрессуйте внутренние кольца подшипников на вал шестерни с помощью термомонтажа (нагрев подшипников до 80-90°C)
- Отрегулируйте зацепление конических шестерён:
- Изменением толщины шайб под фланец ведущей шестерни
- Перемещением корпуса дифференциала гайками боковых подшипников
- Проконтролируйте пятно контакта зубьев ведомой шестерни с помощью синьки:
Положение пятна Регулировка Смещено к вершине зуба Увеличить натяг боковых подшипников Смещено к основанию зуба Добавить шайбы под ведущую шестерню - Затяните гайку фланца ведущей шестерни моментом 180-220 Н·м с фиксацией стопорной пластиной
- Проверьте тепловой зазор боковых подшипников дифференциала щупом (0.1-0.15 мм)
Важно: После сборки прокрутите вал шестерни вручную – вращение должно быть плавным без заеданий. Проведите холодную обкатку редуктора на стенде (15-20 минут на низких оборотах) перед установкой на автомобиль для распределения притирочной пасты по зубьям.
Регулировка зацепления шестерен при сборке
Точная регулировка зацепления шестерен обеспечивает плавную работу трансмиссии, снижает шум и предотвращает преждевременный износ зубьев. Процедура требует контроля бокового зазора и правильного позиционирования валов с помощью регулировочных элементов.
Неправильное зацепление вызывает ударные нагрузки, вибрации и риск заклинивания шестерен. Используйте эталонные щупы и индикаторные приборы для соблюдения заводских допусков на каждом этапе сборки.
Порядок выполнения регулировки
- Подготовка компонентов:
- Очистите посадочные места подшипников и регулировочных колец в картере и крышках
- Проверьте биение валов при установке в картер (допуск не более 0,05 мм)
- Установка регулировочных колец:
Подберите толщину колец для первичного и вторичного валов по формуле: T = A + B - C, где:
- A – глубина посадочного места в картере
- B – толщина наружного кольца подшипника
- C – расстояние между торцами подшипников вала
- Контроль бокового зазора:
Тип передачи Номинальный зазор (мм) Предельный зазор (мм) Прямозубая 0,10-0,15 0,25 Косозубая 0,08-0,18 0,30 Измеряйте индикатором в трех точках окружности с поворотом шестерни на 120°
- Корректировка положения:
- При превышении зазора – увеличьте толщину регулировочного кольца со стороны ведомой шестерни
- При недостаточном зазоре – установите более тонкое кольцо
- Для смещения пятна контакта используйте смещенные регулировочные шайбы
Финишная проверка: после затяжки крепежа (момент 80-100 Н·м) прокрутите вал и убедитесь в отсутствии заеданий. Допускается равномерный шум без локальных призвуков.
Технология установки сальников валов Газели
Правильный монтаж сальников вторичного и первичного валов коробки передач Газели критичен для предотвращения утечек масла. Ошибки при установке приводят к преждевременному износу и повторным ремонтам.
Технологический процесс требует подготовки поверхности валов, точной ориентации уплотнительных элементов и контроля усилия запрессовки. Использование специализированного инструмента исключает повреждение кромок сальника при монтаже.
Последовательность операций
Подготовительные работы:
- Очистка посадочных мест от следов старой смазки и загрязнений растворителем
- Контроль состояния поверхностей валов (отсутствие задиров, коррозии)
- Проверка совпадения маркировки нового сальника с оригиналом
Монтаж сальника первичного вала:
- Нанесение тонкого слоя трансмиссионного масла на рабочую кромку
- Совмещение пружинной стороны уплотнения с внутренней частью КПП
- Запрессовка оправкой диаметром 85-90 мм равномерным усилием
- Визуальная проверка отсутствия перекоса (допуск ±0.3 мм)
| Параметр | Первичный вал | Вторичный вал |
|---|---|---|
| Диаметр посадочного места | 89.5 мм | 71.5 мм |
| Глубина установки | 12±0.5 мм | 10±0.5 мм |
| Монтажная оправка | 85-90 мм | 65-70 мм |
Установка сальника вторичного вала:
- Нанесение герметика на внешний диаметр уплотнения (Loctite 574)
- Ориентация металлической армирующей вставки наружу
- Запрессовка до упора с контролем параллельности плоскости
- Проверка легкости вращения вала после установки
Важно: Запрещается использование ударного инструмента. После монтажа рабочая кромка должна оставаться чистой – попадание абразива сокращает ресурс в 3-4 раза.
Важность смазки всех компонентов при сборке
Качественная смазка каждого элемента коробки передач Газели во время сборки – не рекомендация, а обязательное условие для её долговечности. Отсутствие смазывающего слоя на трущихся поверхностях в момент первого запуска двигателя после ремонта приводит к сухому трению и мгновенному повреждению деталей, особенно шестерён, валов и подшипников.
Даже кратковременная работа "на сухую" вызывает задиры на ответственных поверхностях, которые невозможно устранить без повторной разборки и замены компонентов. Особенно критично это для синхронизаторов и зубчатых колёс, где микроскопические повреждения от начального трения без смазки быстро прогрессируют в серьёзные дефекты, ведущие к шуму, вибрациям и поломкам.
Ключевые правила смазки при сборке
- Использование только рекомендованного масла: Применение трансмиссионного масла, указанного в руководстве по ремонту (например, 75W-90 GL-4), гарантирует правильные смазывающие свойства.
- Полное покрытие ответственных узлов: Требует тщательного нанесения масла на:
- Зубья шестерён и шлицы валов
- Рабочие поверхности подшипников качения (роликов и дорожек)
- Поверхности трения синхронизаторов (блокирующие кольца, муфты)
- Втулки скольжения и поверхности валов под ними
- Контроль количества: Избыток смазки так же вреден, как и недостаток – он может вызвать вспенивание масла или затруднить сборку.
- Чистота: Наносить масло можно только на абсолютно чистые, обезжиренные и сухие детали. Попадание абразивных частиц в масло при сборке недопустимо.
Пренебрежение смазкой при сборке сводит на нет качество ремонта и ведёт к ускоренному износу коробки передач Газели, требуя дорогостоящего передела работ в кратчайшие сроки после запуска двигателя. Смазка создаёт защитную плёнку, без которой даже новые детали быстро выходят из строя.
Порядок обратной установки коробки на двигатель
Перед началом монтажа коробки передач на двигатель тщательно очистите плоскости сопряжения блока цилиндров и картера сцепления от старого герметика и загрязнений. Убедитесь в чистоте шлицев первичного вала коробки и маховика, а также в правильности установки и центровке ведомого диска сцепления с помощью оправки.
Нанесите тонкий равномерный слой подходящего герметика (например, анаэробного) на привалочную плоскость картера сцепления или блока цилиндров (согласно рекомендациям производителя двигателя). Аккуратно наденьте коробку передач на шлицы первичного вала, контролируя совпадение вала с отверстием в ведомом диске сцепления и подшипником маховика. Избегайте перекосов.
Ключевые этапы монтажа и соединения
Осторожно подведите коробку к двигателю, следя за соосностью первичного вала и шпилек на блоке. Наживите несколько болтов крепления коробки к двигателю вручную, чтобы обеспечить начальную фиксацию без перекоса. Продолжайте равномерно подтягивать коробку до плотного прилегания к блоку двигателя, используя монтажные проушины КПП и рычаг.
Установите и затяните все болты крепления коробки передач к двигателю в указанной последовательности и с требуемым моментом затяжки. Затяжку производите крест-накрест или согласно схеме от центра к краям для равномерного прилегания. Используйте динамометрический ключ.
Выполните подключение следующих элементов:
- Тяги привода переключения передач: Установите кулису или тяги на штоки выбора передач на коробке, зафиксируйте пальцами и стопорными кольцами.
- Трос спидометра: Подсоедините к приводу на вторичном валу коробки (задней крышке) и закрепите его хомутами на кузове/раме.
- Разъем датчика скорости (если установлен электронный спидометр).
- Разъем(ы) датчика заднего хода (задних фонарей).
- Провод массы с коробки на кузов/раму.
Обязательная протяжка после запуска: После установки коробки, подключения всех элементов, заправки маслом и первого запуска двигателя, прогрейте агрегат до рабочей температуры. Заглушите двигатель и обязательно проверьте и при необходимости подтяните болты крепления коробки к двигателю, так как под воздействием температуры и вибраций возможна их осадка.
Проверьте уровень масла в коробке передач и долейте при необходимости. Отрегулируйте привод переключения передач, убедитесь в четкости включения всех скоростей и заднего хода без усилий и посторонних шумов. Проверьте ход педали сцепления и работоспособность сцепления (отсутствие пробуксовки и неполного выключения).
| Элемент крепления | Типичный момент затяжки, Н*м | Примечание |
|---|---|---|
| Болты коробки к блоку двигателя (M10) | 32 - 52 | Точное значение уточняйте в мануале для конкретного двигателя. Затяжка крест-накрест. |
| Болты картера сцепления к блоку (если снимался) | 18 - 25 | Затяжка крест-накрест. |
| Гайки стоек коробки (опор) | 40 - 60 | Затягивать после установки коробки на двигатель и опор. |
Регулировка троса привода сцепления после монтажа
После установки нового троса или коробки передач точная регулировка свободного хода педали сцепления обязательна для корректной работы узла. Неправильный ход приводит к пробуксовке сцепления (если трос перетянут) или неполному выключению передачи (если трос недотянут), что провоцирует ускоренный износ дисков и шум при переключениях.
Регулировка осуществляется изменением положения контргайки и регулировочной гайки на наконечнике троса в подкапотном пространстве. Перед началом работ убедитесь в исправности вилки выключения сцепления и отсутствии механических повреждений самого троса.
Порядок выполнения регулировки
- Ослабьте контргайку на резьбовом наконечнике троса возле рычага вилки сцепления.
- Вращайте регулировочную гайку для выставления правильного зазора:
- Затягивание гайки (по часовой стрелке) уменьшает свободный ход педали
- Откручивание (против часовой стрелки) увеличивает свободный ход
- Контролируйте величину свободного хода педали сцепления рукой или линейкой:
Нормальный ход педали 15-25 мм (от положения покоя до начала сопротивления) Допустимое отклонение Не более ±2 мм - Зафиксируйте регулировочную гайку контргайкой, удерживая первым ключом для предотвращения сдвига.
- Проверьте работу сцепления на заведенном двигателе: включение передач должно происходить мягко, без хруста и усилия, педаль – возвращаться в исходное положение без заеданий.
При регулировке избегайте полного отсутствия свободного хода – это вызывает постоянное поджатие выжимного подшипника и его перегрев. После пробной поездки повторно проверьте ход педали – растяжение нового троса может потребовать дополнительной подтяжки через 200-300 км пробега.
Заправка трансмиссионного масла правильной вязкости
Вязкость масла напрямую влияет на защиту деталей КПП Газели от износа и перегрева. Несоответствие показателей SAE сезону эксплуатации вызывает загустение при минусовых температурах или недостаточную толщину масляной пленки летом. Для 5-ступенчатой коробки Газели рекомендованы универсальные решения с оптимальным балансом текучести и смазывающих свойств.
Типичные ошибки при выборе включают использование моторного масла вместо трансмиссионного, смешивание разных классов вязкости или применение продуктов с несоответствующими допусками GL-4/GL-5. Это провоцирует ускоренный износ синхронизаторов, шум шестерен и затрудненное включение передач, особенно при холодном пуске зимой.
Рекомендации по подбору и заправке
| Условия эксплуатации | Класс вязкости SAE | Объем (л) |
|---|---|---|
| Температуры ниже -15°C | 75W-90 | 2.0-2.2 |
| Стандартный климат | 80W-90 | |
| Экстремальная жара (+35°C и выше) | 85W-90 |
Ключевые требования к процедуре:
- Очистите область вокруг заливной горловины от грязи
- Заправляйте масло шприцем через отверстие спидометрного привода
- Контролируйте уровень через смотровое окно на картере КПП
Признаки правильной заправки: масло находится на нижней кромке контрольного отверстия при прогретой коробке и ровной установке автомобиля. Использование специализированных трансмиссионных масел с пакетом противоизносных присадок продлевает ресурс подшипников первичного вала и вилок переключения.
Тест-драйв для проверки работы коробки после ремонта
Тест-драйв после ремонта коробки передач Газели – обязательный этап, позволяющий оценить качество выполненных работ в реальных условиях. Он выявляет скрытые дефекты, которые невозможно диагностировать на статичном автомобиле.
Проверка начинается с плавного старта на ровной поверхности: оценивается легкость включения первой передачи и отсутствие рывков при трогании. Далее последовательно тестируются все передачи в восходящем и нисходящем порядке при разных режимах нагрузки.
Ключевые этапы тест-драйва
- Переключение на ходу: Плавность переключений без усилий, посторонних стуков и хруста.
- Работа на высоких оборотах: Отсутствие вибраций и гула при разгоне до 80-90 км/ч.
- Выбег и торможение двигателем: Проверка синхронизаторов при переходе на пониженные передачи.
- Задний ход: Четкое включение без пробуксовки и нехарактерных шумов.
Особое внимание уделяется поведению коробки в экстремальных режимах:
- Резкий разгон с максимальным крутящим моментом
- Движение под нагрузкой (подъем с уклоном 15-20%)
- Проверка синхронизации на холодном агрегате
| Симптом | Возможная причина |
|---|---|
| Скрежет при переключении | Неотрегулированные тяги, износ синхронизаторов |
| Самопроизвольное выключение передачи | Дефект фиксаторов, износ шестерен |
| Повышенная вибрация | Дисбаланс валов, неправильная сборка |
После тест-драйва обязательна повторная диагностика на подъемнике: проверка уровня масла, герметичности сальников и отсутствия течей. Только комплексная проверка гарантирует долговечность отремонтированной коробки.
Особенности обкатки отремонтированной КПП Газели
Обкатка отремонтированной коробки передач Газели – критически важный этап для увеличения ресурса узла. Первые 1500-2000 км пробега после ремонта формируют рабочие поверхности деталей и определяют долговечность КПП. Пренебрежение правилами обкатки приводит к преждевременному износу синхронизаторов, подшипников и шестерен, провоцируя повторные поломки.
Соблюдение щадящего режима эксплуатации позволяет притереться новым и восстановленным компонентам коробки. Основные ограничения касаются скоростных нагрузок, динамики разгона и массы перевозимого груза. Контроль уровня и состояния масла в течение этого периода обязателен.
Ключевые правила обкатки
- Ограничение скорости: Не превышать 60-70 км/ч для моделей с 4-ступенчатой КПП и 80-90 км/ч для 5-ступенчатых модификаций.
- Плавное переключение: Выжимать сцепление до упора, выдерживать паузу 1-2 секунды перед включением передачи.
- Запрет на движение под уклон накатом: Всегда использовать передачу, соответствующую скорости.
Дополнительные требования
- Избегать резких стартов, буксировки прицепов и перевозки грузов массой свыше 500 кг.
- Контролировать температуру КПП рукой после первых 100 км (допустимо умеренное нагревание).
- Провести замену трансмиссионного масла после завершения обкатки (даже при использовании нового масла при сборке).
Режимы нагрузки по этапам
| Пробег | Макс. нагрузка | Рекомендуемые передачи |
| 0-500 км | Холостой ход + 200 кг | I-III (город), IV (трасса) |
| 500-1500 км | До 50% номинала | Все, кроме длительной V на пределе |
| 1500-2000 км | До 80% номинала | Все передачи |
Появление посторонних шумов (гула, вибрации, хруста) требует немедленной остановки и диагностики. Категорически запрещено игнорировать течи масла из сальников или картера КПП в период обкатки.
Список источников
При подготовке материалов по ремонту коробки передач Газели использовались технические руководства и экспертные публикации, посвященные особенностям конструкции и обслуживания трансмиссии данных автомобилей. Основное внимание уделялось практическим аспектам диагностики, разборки, замены изношенных компонентов и сборки агрегата.
Ниже представлен перечень ключевых источников, содержащих детальные схемы, спецификации деталей и пошаговые инструкции по восстановлению работоспособности механической КПП моделей ГАЗель Бизнес, ГАЗель NEXT, а также устаревших модификаций с двигателями ЗМЗ и Chrysler.
Техническая документация и специализированные издания
- Официальное руководство по ремонту ГАЗель Бизнес (издательство "Легион-Автодата")
- Книга "Трансмиссии автомобилей ГАЗ: устройство и ремонт" (автор С.И. Савосин)
- Рабочая тетрадь "Диагностика неисправностей КПП ГАЗель" (учебный центр ГАЗ)
- Сборник технических бюллетеней СТО Группы ГАЗ: "Типовые дефекты коробок передач UM1-3512"
- Журнальные публикации в "Автосервис: практика и технологии" (№3-5 за 2021-2023 гг.)
- Каталог "Запчасти для трансмиссии ГАЗель NEXT" (электронная версия, ГАЗ)
