Ремонт коробки передач ВАЗ самостоятельно - инструкция
Статья обновлена: 18.08.2025
Коробка переключения передач (КПП) – ключевой узел любого автомобиля, включая модели ВАЗ. Со временем даже в надежных агрегатах появляются характерные неисправности: шумы, затрудненное включение передач, течь масла или самопроизвольное выключение скорости.
Многие автовладельцы сталкиваются с необходимостью ремонта коробки передач. Обращение в сервис часто означает значительные затраты. Однако ремонт КПП ВАЗ своими руками – выполнимая задача для технически грамотного человека, располагающего необходимым инструментом, терпением и вниманием к деталям.
Это руководство подробно разберет процесс самостоятельного ремонта коробки передач на классических моделях ВАЗ (2101-2107) и переднеприводных (2108-2115). Вы узнаете о типичных неисправностях, подготовке к работе, последовательности разборки-сборки, замене изношенных деталей и важных нюансах регулировки.
Помните: работа с КПП требует аккуратности, чистоты и строгого следования инструкциям. Неправильная сборка или регулировка могут привести к серьезным повреждениям и необходимости повторного ремонта.
Необходимые инструменты для демонтажа КПП ВАЗ
Подготовка комплекта инструментов перед демонтажом коробки передач критически важна для эффективной и безопасной работы. Отсутствие нужного приспособления может остановить процесс или привести к повреждению компонентов.
Убедитесь в наличии исправного подъемного оборудования и страховочных опор – демонтаж КПП требует работы под автомобилем. Все инструменты должны быть в хорошем состоянии, особенно ключи и головки, чтобы избежать срыва граней.
Основной набор:
- Набор рожковых и накидных ключей (размеры 10-19 мм)
- Головки торцевые (10, 12, 13, 14, 17, 19 мм) с трещоткой и удлинителями
- Кардан для головок и универсальный шарнир
- Молоток (желательно с резиновым/полиуретановым бойком)
- Монтажная лопатка или съёмник поддона
- Домкрат гидравлический + страховочные козлы
- Съёмник стопорных колец
Дополнительно потребуется:
- Специальный держак для фиксации маховика
- Проникающая смазка (WD-40 или аналог)
- Ёмкость для слива масла (минимум 3 л)
- Щётка по металлу для очистки болтов
- Фонарь переносной с надёжным креплением
- Диэлектрические перчатки и защитные очки
Техника безопасности при работе с коробкой передач
Работа с узлами трансмиссии требует строгого соблюдения мер предосторожности из-за значительного веса компонентов и риска травм от острых кромок. Пренебрежение правилами может привести к необратимым повреждениям здоровья или выходу из строя деталей КПП.
Перед началом демонтажа убедитесь в наличии исправного оборудования и защитной экипировки. Все действия выполняйте на ровной устойчивой поверхности, исключающей случайное смещение автомобиля или агрегатов.
Обязательные требования
- Фиксация автомобиля: Используйте противооткатные упоры под колёса + домкратные подставки при подъёме. Никогда не работайте под машиной, опирающейся только на домкрат.
- Средства индивидуальной защиты:
- Плотные перчатки (усиленные ладонью)
- Защитные очки (особенно при очистке деталей или работе с ударным инструментом)
- Закрытая обувь со стальным носком
- Обращение с коробкой:
- Снимайте КПП только с помощником (вес 30-40 кг)
- Используйте тележку-подставку для транспортировки и разборки
- При монтаже следите за совпадением валов – запрещено притягивать болтами при перекосе
Работа с инструментом: Применяйте только исправные ключи и съёмники. Запрещено наращивать рычаги трубой – это приводит к срыву граней и травмам. При использовании пневмоинструмента контролируйте момент затяжки резьбовых соединений согласно спецификации.
| Опасный фактор | Меры нейтрализации |
| Попадание масла на кожу | Немедленная промывка мылом, использование барьерного крема |
| Острые кромки шестерён | Очистка деталей щёткой, а не рукой |
| Падение тяжёлых узлов | Фиксация коробки на верстаке струбцинами |
Пожарная безопасность: Исключите открытый огонь вблизи рабочей зоны – трансмиссионное масло горюче. Храните ветошь в металлическом контейнере с крышкой. Имейте огнетушитель класса В в доступности.
Подготовка рабочего места в гараже для ремонта КПП ВАЗ
Обеспечьте чистоту: тщательно уберите помещение, устраните пыль и масляные пятна на полу. Постелите резиновый коврик или картон в зоне разборки КПП для защиты от загрязнений и удобства поиска мелких деталей.
Организуйте освещение: установите переносную лампу или прожектор, направленный на верстак. Проверьте исправность основной люстры – работа с мелкими механизмами требует яркого света без теневых зон.
Необходимые приспособления и инструменты
Подготовьте основной набор:
- Гидравлическая тележка или домкрат для подъёма автомобиля
- Прочные козлы или подставки под кузов
- Верстак с винтовыми тисками для фиксации КПП
- Ёмкости для слива трансмиссионного масла (минимум 5 литров)
Расположите инструменты в зоне доступа:
- Динамический ключ с головками 8-19 мм
- Съёмник стопорных колец и подшипников
- Монтажные лопатки для разъединения корпусов
- Диагностический щуп для замеров зазоров
- Моментный ключ для сборки
| Материал | Назначение | Количество |
|---|---|---|
| Чистые ветошь/салфетки | Обезжиривание деталей | 3-5 кг |
| Растворитель (Уайт-спирит) | Промывка компонентов | 2 л |
| Герметик Loctite 574 | Уплотнение стыков корпуса | 1 туба |
Закрепите магнитный лоток на верстаке для крепежа. Используйте прозрачные зип-пакеты с маркерами для сортировки винтов и синхронизаторов по группам. Установите жёсткую тару для дефектовки шестерён и валов – падение деталей на бетонный пол недопустимо.
Демонтаж защитного кожуха сцепления
Отверните ключом на 13 гайки крепления защитного кожуха к картеру сцепления. Обычно требуется снять три крепежных элемента, расположенных по периметру детали. Будьте готовы к тому, что соединения могут быть закисшими – используйте проникающую смазку WD-40 при необходимости.
Аккуратно подденьте защитный кожух монтажной лопаткой или плоской отверткой, чтобы снять его с направляющих штифтов на корпусе коробки передач. Избегайте резких движений – пластик кожуха хрупкий и может треснуть при чрезмерном усилии.
Ключевые моменты демонтажа
При работе учитывайте следующие нюансы:
- Не потеряйте резиновую заглушку – она установлена в технологическом отверстии кожуха и часто выпадает при снятии.
- Проверьте состояние посадочных мест – очистите штифты картера от грязи и следов коррозии перед установкой нового кожуха.
- Убедитесь, что жгут проводов датчика скорости не натянут и не мешает свободному извлечению детали.
После демонтажа осмотрите кожух на предмет трещин, особенно в местах крепления. Поврежденный элемент подлежит замене – установка треснувшего кожуха приведет к попаданию грязи в полость сцепления.
Отсоединение тросика привода сцепления
После демонтажа коробки передач с автомобиля и подготовки рабочего пространства переходят к отсоединению тросика привода сцепления. Этот этап требует аккуратности, так как пластиковые элементы крепления подвержены повреждениям при грубом воздействии.
Обеспечьте доступ к месту соединения тросика с вилкой выжимного подшипника. Осмотрите узел крепления: тросик фиксируется в кронштейне на картере коробки через пластмассовую втулку и стопорную шайбу ("грибок").
Последовательность действий
- Сожмите пальцами фиксирующие усики пластиковой втулки ("грибка") с обратной стороны кронштейна.
- Аккуратно вытолкните втулку вместе с тросиком наружу из посадочного отверстия кронштейна.
- Отведите вилку сцепления в сторону от шарового наконечника тросика.
- Снимите наконечник тросика с проушины вилки, потянув его перпендикулярно плоскости крепления.
Важные замечания:
- Не прикладывайте излишнее усилие к пластиковым деталям – при поломке втулки потребуется замена.
- Зафиксируйте положение вилки сцепления после отсоединения тросика (например, проволочной стяжкой), чтобы избежать самопроизвольного перемещения.
- Осмотрите наконечник тросика и вилку на предмет износа или трещин – при обнаружении дефектов детали подлежат замене.
При обратной сборке убедитесь, что втулка полностью и ровно вошла в отверстие кронштейна до характерного щелчка, а наконечник тросика надежно зафиксирован в проушине вилки.
Снятие рычага переключения передач в салоне
Отсоедините клеммы аккумулятора для предотвращения короткого замыкания при работе с электропроводкой. Снимите пластиковую облицовку тоннеля пола, открутив саморезы крепления и аккуратно поддев элементы обшивки.
Отключите разъемы проводов, идущих к лампочке подсветки рычага, нажав на фиксаторы колодок. Снимите гофру защиты кулисы, ослабив хомут крепления в подкапотном пространстве через технологическое отверстие.
Этапы демонтажа рычага
- Выкрутите 4 гайки крепления опоры рычага ключом на 13 мм
- Снимите пыльник, потянув его вверх по штоку рычага
- Сожмите стопорное кольцо хомута кулисы пассатижами
- Сдвиньте хомут вниз по штоку, освобождая шлицевое соединение
Важно: Приподнимайте рычаг строго вертикально, чтобы не повредить шлицы на валу кулисы. Если деталь не снимается – проверьте положение стопорного кольца и отсутствие зацеплений за проводку.
| Тип крепления | Инструмент | Особенности |
| Гайки опоры | Головка на 13 мм | Доступ через отверстия в кузове |
| Стопорный хомут | Пассатижи | Требуется сжатие усиков |
После демонтажа обязательно закройте отверстие в кузове чистой ветошью для защиты салона от пыли. Проверьте состояние пластиковых втулок и пружины фиксатора – при износе эти элементы потребуют замены.
Отключение датчиков скорости и заднего хода
Перед демонтажем коробки передач необходимо отсоединить электрические разъёмы датчиков скорости и заднего хода, расположенных на корпусе КПП. Эти элементы критичны для работы спидометра и сигнализации включения задней передачи.
Аккуратно нажмите на фиксатор разъёма датчика скорости (обычно серого цвета), потяните колодку проводов на себя. Аналогичные действия выполните для разъёма датчика заднего хода (чёрного цвета), предварительно запомнив их исходное положение.
Последовательность операций
- Очистите область вокруг датчиков от грязи щёткой
- Найдите разъём датчика скорости (направлен в сторону радиатора)
- Отсоедините колодку, утопив язычок фиксатора
- Определите разъём датчика заднего хода (направлен в сторону салона)
- Сдвиньте пластиковую защёлку и демонтируйте коннектор
| Датчик | Цвет разъёма | Расположение |
|---|---|---|
| Скорости | Серый | Ближе к дифференциалу |
| Заднего хода | Чёрный | На крышке пятой передачи |
Важно: не допускайте провисания проводов на горячие элементы выпускной системы. При установке новых датчиков используйте медные шайбы для герметизации и нанесите графитовую смазку на уплотнительные кольца.
Демонтаж стартера для доступа к КПП ВАЗ
Отсоедините минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания. Очистите корпус стартера и прилегающие участки КПП от загрязнений – это исключит попадание грязи внутрь узлов при демонтаже.
Ослабьте крепление воздушного фильтра и снимите патрубок, идущий к дроссельному узлу. Это обеспечит свободный доступ к верхнему крепежному болту стартера. При необходимости демонтируйте защиту картера двигателя.
Последовательность демонтажа
- Выкрутите нижний крепежный болт стартера (ключ на 13) через люк в правом колесном арке.
- Снимите верхний болт крепления (ключ на 13), используя удлинитель и кардан для инструмента.
- Отсоедините силовой провод от втягивающего реле (ключ на 13), предварительно сняв защитный колпачок.
- Отключите управляющий разъем реле стартера, нажав на фиксатор.
- Аккуратно отведите стартер вперед по направлению к радиатору, провернув его корпус вокруг оси.
- Извлеките агрегат вниз через пространство между моторным щитом и двигателем.
Проверьте состояние зубьев венца маховика через монтажное окно. Уберите стартер в чистую зону, а отверстие КПП временно закройте чистой ветошью для защиты от пыли.
Фиксация двигателя перед снятием коробки
После отсоединения всех коммуникаций и элементов, мешающих демонтажу коробки передач, критически важно надежно зафиксировать двигатель. Его смещение или падение при снятии КПП не только усложнит работу, но и создаст прямую угрозу безопасности.
Стандартным методом является использование специальной опоры ("лапы") через проушины на блоке цилиндров. Если заводская опора отсутствует, применяют прочный рым-болт, вкрученный в соответствующее резьбовое отверстие ГБЦ. Фиксатор крепится к верхней поперечине кузова или к расточине капота с помощью цепи или стропы достаточной грузоподъемности.
Ключевые шаги и требования
Обязательные действия:
- Поддомкратьте двигатель снизу (через деревянный брусок на масляном поддоне) для снятия нагрузки с заводских подушек перед установкой фиксатора.
- Проверьте устойчивость – после фиксации двигатель не должен качаться при приложении умеренного усилия руками.
- Обеспечьте зазор между фиксатором и кузовом/деталями для исключения контакта при возможной вибрации.
Типовые ошибки:
| Использование ненадежных материалов | Тонкие тросы, веревки, слабые крюки | Риск обрыва и падения двигателя |
| Крепление за навесное оборудование | Кронштейны ГУР, генератора, коллектор | Поломка креплений, деформация |
| Отсутствие страховки | Одна точка фиксации | Недостаточная стабильность |
Дополнительно подоприте картер двигателя снизу упором (домкрат с бруском) в качестве страховки, особенно при работе в одиночку. Убедитесь, что фиксирующая цепь/стропа не касается острых кромок кузова и горячих элементов выпускной системы. Только после полной уверенности в неподвижности силового агрегата приступайте к откручиванию болтов крепления КПП к двигателю.
Откручивание опор КПП и крепления к двигателю
Перед демонтажем коробки передач необходимо ослабить и снять точки крепления к кузову и силовому агрегату. Начните с верхней опоры, расположенной в подкапотном пространстве – она фиксирует КПП к лонжерону или поперечине. Используйте торцевые головки с удлинителем и воротком, предварительно обработав резьбовые соединения проникающей смазкой WD-40 при наличии коррозии.
Далее перейдите к нижним опорам под днищем автомобиля. Поднимите машину на подъемнике или установите на надежные опоры, обеспечив устойчивость. Найдите кронштейны, соединяющие коробку с подрамником или поперечной балкой – чаще всего они крепятся через резиновые подушки, гасящие вибрации. Зафиксируйте узел домкратом с деревянной прокладкой, чтобы исключить провисание при откручивании.
Последовательность работ
- Ослабьте гайки верхней опоры ключом на 13 мм или 15 мм (размер зависит от модели ВАЗ)
- Снимите крепежные болты нижних опор:
- Правый кронштейн – головка 17 мм
- Левый кронштейн – головка 13 мм
- Отсоедините болты, соединяющие КПП с блоком цилиндров:
Расположение Количество Размер головки Верхние 2 шт. 17 мм Нижние 3 шт. 19 мм - Аккуратно отведите коробку от двигателя на 10-15 мм, используя монтажную лопатку
При откручивании нижних болтов удерживайте головки вторым ключом – многие крепежные элементы имеют двойные грани для фиксации от проворачивания. Не допускайте падения демонтированных опор – они могут повредить приводы или элементы рулевого управления. Если болты "прикипели", используйте ударный инструмент или нагрейте соединение строительным феном.
Технология отсоединения КПП от мотора
После демонтажа всех мешающих элементов (стартер, приводы ШРУС, кулиса КПП, защита картера) и слива масла из коробки переключения передач установите надежную опору под двигатель. Используйте домкрат с деревянной проставкой или монтажную стойку, чтобы предотвратить провисание силового агрегата при отсоединении коробки.
Отключите все датчики на КПП (скорости, заднего хода), снимите трос сцепления и отсоедините кронштейны крепления коробки к кузову. Проверьте, чтобы ничего не препятствовало движению КПП назад при отводе от двигателя.
Последовательность откручивания крепежа
- Снимите нижние болты крепления КПП к блоку цилиндров (обычно 13-17 мм головкой)
- Открутите верхние болты через монтажные отверстия в подкапотном пространстве
- Удалите болты крепления кронштейна стартера к КПП (2-3 штуки)
- Выкрутите длинные направляющие шпильки (при наличии)
Важно: Последними откручивайте болты в районе опор двигателя – это предотвратит неконтролируемое смещение узлов. Все крепежные элементы складывайте в маркированные емкости.
Подведите трансмиссионный домкрат или упор под картер КПП. Аккуратно сдвигайте коробку назад по направляющим шпилькам или монтажным штырям, контролируя выход первичного вала из корзины сцепления. При заклинивании слегка покачивайте КПП без перекоса.
После отсоединения коробки от двигателя на 20-30 мм, зафиксируйте ее положение деревянными клиньями. Окончательно снимите КПП только после визуальной проверки полного выхода вала из сцепления и отсутствия соединенных коммуникаций.
Выемка коробки передач из подкапотного пространства
Перед снятием коробки передач убедитесь в полном обесточивании системы: отсоедините клеммы аккумулятора, начиная с отрицательной. Демонтируйте элементы, препятствующие доступу – воздушный фильтр с патрубками, стартер, защиту картера (при наличии), а также приводы спидометра и тросы выбора передач. Обязательно слейте трансмиссионное масло через заливное отверстие в поддоне.
Подготовьте страховочную опору для двигателя: установите деревянный брусок или специальную подставку на гидравлический домкрат, зафиксируйте силовой агрегат через поддон картера. Ослабьте болты крепления кронштейнов двигателя к лонжеронам, обеспечив небольшой люфт для предотвращения напряжения при выемке КПП. Отсоедините разъемы датчиков (скорости, заднего хода), снимите трос сцепления с коробки.
Последовательность демонтажа
- Открутите крепления КПП к двигателю: используя головку с удлинителем, последовательно выкрутите все болты (обычно 6-8 шт.), начиная с верхних. Последние два нижних болта выкручивайте, придерживая коробку ладонью.
- Снимите левую опору КПП: отверните гайку крепления к кузову и два болта к корпусу коробки. Аналогично демонтируйте правую опору (при наличии).
- Выведите первичный вал из сцепления: аккуратно сдвиньте КПП вдоль оси двигателя на 30-50 мм, контролируя положение вилки сцепления.
Придерживая коробку снизу, плавно опустите ее вместе с домкратом. Избегайте перекоса – фланцы валов не должны задевать кузовные элементы. При заклинивании проверьте, не остался ли подключенным трос или не снят ли стартер полностью.
| Типичные ошибки | Последствия |
|---|---|
| Отсутствие страховки двигателя | Перекос или падение силового агрегата |
| Неполный слив масла | Загрязнение рабочей зоны, потеря жидкости |
| Резкий сдвиг КПП при снятии | Повреждение первичного вала или диска сцепления |
После извлечения очистите посадочную плоскость КПП от грязи и старого герметика. Важно: Закройте отверстие вала сцепления чистой ветошью для предотвращения попадания пыли. Установите коробку на ровную поверхность поддоном вниз для дальнейшей разборки.
Мойка и очистка корпуса КПП перед разборкой
Тщательно удалите крупные загрязнения и остатки старого масла с поверхности корпуса КПП с помощью скребка или металлической щетки. Особое внимание уделите стыкам фланцев, привалочным плоскостям и зоне вокруг сливной/заливной пробок. Эта процедура предотвратит попадание абразивных частиц внутрь агрегата при разборке.
Поместите коробку передач на устойчивую поверхность и обработайте весь корпус специализированным очистителем двигателя или моечным раствором на основе керосина/дизельного топлива. Используйте кисти разной жесткости для труднодоступных мест: щетки с длинным ворсом проникнут в ребра жесткости, а узкие помогут очистить резьбовые отверстия. Дайте реагентам время растворить застарелые отложения.
Этапы финальной очистки
- Смойте размягченные загрязнения струей воды под давлением, направляя поток сверху вниз. Избегайте прямого воздействия на сальники и места установки датчиков.
- Просушите корпус сжатым воздухом через пистолет, уделяя внимание внутренним полостям крепежных отверстий и технологическим каналам.
- Протрите все наружные поверхности чистыми ветошами без ворса для удаления остаточной влаги и микрочастиц.
Критические зоны контроля чистоты:
- Привалочная плоскость картера сцепления
- Посадочные гнезда подшипников
- Шлицевые отверстия штоков переключения
- Резьба всех крепежных болтов
| Материал | Применение | Ограничения |
|---|---|---|
| Керосин | Растворение масляных отложений | Требует последующей обезжиривающей промывки |
| Спецаэрозоли | Очистка резьбовых соединений | Не использовать на резиновых уплотнениях |
| Пластиковые щетки | Обработка алюминиевых поверхностей | Недопустимо применение стальной щетины |
Убедитесь в полном отсутствии влаги в дренажных каналах и монтажных отверстиях перед установкой КПП на верстак. Остатки воды вызовут коррозию шестерен и подшипников при длительном хранении разобранного агрегата. Для дополнительного обезжиривания протрите ответственные поверхности ветошью, смоченной в бензине "Калоша".
Демонтаж задней крышки коробки передач
Перед началом демонтажа крышки убедитесь, что автомобиль установлен на ручной тормоз, противооткатные башмаки подставлены под колеса, а аккумуляторная батарея отсоединена. Очистите поверхность коробки передач и крышки от грязи ветошью, уделяя особое внимание стыковочным плоскостям – это предотвратит попадание абразивных частиц внутрь механизма.
Подготовьте емкость для слива масла объемом не менее 3 литров. Отверните сливную пробку на картере КПП шестигранным ключом на 17 мм, предварительно подставив емкость. Дождитесь полного стекания трансмиссионной жидкости – на это потребуется 15-20 минут. После завершения процедуры очистите магнитную пробку от металлической стружки и плотно заверните ее обратно.
Порядок откручивания крепежных болтов
- Снимите трос привода спидометра с ведомого вала, отжав фиксатор отверткой с плоским жалом
- Выкрутите 14 крепежных болтов корончатым ключом на 13 мм в последовательности:
- Против часовой стрелки от верхнего центрального элемента
- Попарно по диагонали для исключения перекоса
- Болты разной длины – отложите их отдельно по группам
- Аккуратно подденьте крышку монтажной лопаткой в местах технологических пазов
- Снимите крышку вместе с прокладкой, не допуская падений и ударов
Важно: при обнаружении прикипевшей прокладки запрещается использовать зубило или абразивные инструменты. Нанесите на стык проникающую смазку WD-40, выждите 15 минут, после чего аккуратно отделите остатки прокладки пластиковым скребком.
| Тип крепежа | Количество | Длина (мм) |
| Болты М8×1.25 | 10 шт | 35 |
| Болты М8×1.25 | 4 шт | 45 |
Проверьте состояние селекторного механизма и штока задней передачи перед установкой новой крышки. При наличии задиров на направляющих или люфта в шарнирах – замените изношенные компоненты. Храните демонтированную крышку на чистой поверхности в вертикальном положении.
Снятие штока выбора передач и вилок переключения
Перед демонтажем штока и вилок переключения передач убедитесь, что коробка установлена на чистой ровной поверхности картером вниз. Предварительно снимите крышку подшипника первичного вала, сальники и фиксаторы, чтобы получить доступ к внутренним компонентам.
Очистите наружную поверхность картера КПП от грязи в зоне штока выбора передач. Проверьте наличие установочных меток на штоке и вилках – при их отсутствии сделайте разметку маркером для правильной сборки.
Инструменты и материалы
- Торцовый ключ на 12 мм
- Молоток и бородок
- Съемник стопорных колец
- Чистая ветошь
- Контейнер для мелких деталей
Последовательность демонтажа:
- Выкрутите два болта крепления задней крышки штока ключом на 12 мм
- Снимите пружинный фиксатор, аккуратно поддев его отверткой
- Легкими ударами молотка через медную оправку выбейте шток из посадочного гнезда
- Извлеките вилки переключения вместе с сухарями синхронизаторов
- Снимите стопорные кольца с осей вилок съемником
| Деталь | Особенности демонтажа |
|---|---|
| Шток выбора передач | Не допускайте перекоса при выбивании |
| Вилка 3-4 передачи | Имеет самый длинный ход |
| Вилка 1-2 передачи | Часто заклинивает в сухарях |
| Вилка задней передачи | Требует предварительного снятия блокировки |
Сразу после извлечения разложите вилки в порядке снятия на чистую поверхность. Осмотрите рабочие поверхности штока на предмет задиров и выработки – риски глубиной более 0.3 мм требуют замены детали. Проверьте люфт вилок в посадочных местах картера.
Извлечение первичного вала КПП ВАЗ
Перед извлечением первичного вала убедитесь, что коробка передач полностью демонтирована с автомобиля, очищена от загрязнений и установлена на устойчивую поверхность. Проверьте наличие всех необходимых инструментов: съемника стопорных колец, молотка с мягким бойком, монтажных лопаток и комплекта головок.
Особое внимание уделите фиксации вторичного вала – его случайное проворачивание может привести к повреждению шестерен. Рекомендуется застопорить вторичный вал через монтажное отверстие в картере КПП или использовать специальный фиксатор.
Порядок демонтажа
- Снимите заднюю крышку коробки передач, открутив крепежные болты по периметру. Аккуратно подденьте крышку монтажной лопаткой, избегая деформации привалочной плоскости.
- Удалите стопорное кольцо подшипника первичного вала:
- Зафиксируйте вал от проворачивания через отверстия во фланце
- Используйте узкогубцы или съемник для сжатия усиков кольца
- Извлеките кольцо из канавки подшипника
- Выбейте первичный вал легкими ударами через деревянную проставку:
- Наносите удары строго по оси вала через брусок из твердой древесины
- Контролируйте одновременное выдвижение вала из картера и подшипника сцепления
- Извлеките вал вместе с шестернями и синхронизаторами из картера КПП. При заклинивании проверьте положение вилок переключения – они должны быть в нейтральном положении.
Важно: запрещено прикладывать ударные нагрузки непосредственно к зубьям шестерен или шлицам вала. При сопротивлении демонтажу повторно убедитесь в отсутствии неоткрученных элементов крепления подшипника.
| Типовая проблема | Решение |
|---|---|
| Заклинивание подшипника в картере | Прогрев картера строительным феном до 80-100°C |
| Слетевшее стопорное кольцо в картер | Извлечение магнитом или пинцетом через смотровые люки |
| Повреждение шлицев при ударах | Использование съемника с внутренним захватом за фланец |
Демонтаж вторичного вала коробки передач
Перед извлечением вторичного вала коробка передач должна быть снята с автомобиля, очищена от загрязнений и установлена на верстак. Обязательно снимите крышку КПП, корзину сцепления и вилку переключения передач для обеспечения доступа к внутренним компонентам. Проверьте наличие всех необходимых инструментов перед началом работ.
Вторичный вал фиксируется стопорными кольцами и подшипниками, поэтому демонтаж требует аккуратности. Подготовьте чистую рабочую зону для раскладывания деталей в порядке снятия. Избегайте ударных нагрузок на шлицы и зубья шестерен – повреждения потребуют замены вала.
Порядок демонтажа
- Снимите пластиковый сапун с верхней части картера коробки передач
- Выкрутите болты крепления задней крышки подшипника вторичного вала
- Специальными съемниками удалите стопорные кольца с обоих концов вала
- Последовательно снимите шестерни 5-й передачи и синхронизаторы, фиксирующие вал
- Аккуратно выбейте вал через алюминиевую проставку молотком, направляя его в сторону первичного вала
Критические моменты:
- При закисании подшипника используйте термофен для нагрева картера (не выше 150°C)
- Маркируйте положение всех шестерен и синхронизаторов перед снятием
- Проверьте люфт подшипников – осевой не должен превышать 0.1 мм
| Тип крепления | Инструмент для снятия |
| Стопорные кольца | Клещи с узкими губками |
| Ведущие шестерни | Съемник с лапками 50 мм |
| Конические подшипники | Универсальный гидравлический съемник |
После извлечения сразу очистите шлицы вала металлической щеткой и осмотрите зубья шестерен на предмет сколов. Проверьте продольный изгиб вала, приложив к поверочной плите – допустимое отклонение не более 0.05 мм по всей длине.
Снятие промежуточного вала и шестерен
После демонтажа картера сцепления и слива трансмиссионного масла обеспечьте надежную фиксацию коробки передач в вертикальном положении. Проверьте визуально состояние подшипников первичного вала и отсутствие осевых люфтов у элементов КПП.
Подготовьте чистую рабочую зону для раскладывания снятых деталей в порядке разборки. Убедитесь в наличии съемников для подшипников и комплекта торцевых головок подходящего размера перед началом работ.
Порядок демонтажа
Критический этап: отсоединение шестерен заднего хода требует особого внимания к стопорным кольцам. Выполните следующие действия:
- Снимите стопорное кольцо фиксации шестерни 5-й передачи
- С помощью съемника демонтируйте подшипник промежуточного вала
- Аккуратно выбейте штифты крепления блока шестерен через монтажные отверстия
Важно: Маркируйте положение всех синхронизаторов и сухарей перед извлечением. Используйте магнит для предотвращения падения мелких деталей в картер.
| Компонент | Тип крепления | Инструмент |
|---|---|---|
| Ведомая шестерня 3-4 передачи | Стопорное кольцо | Круглогубцы |
| Промежуточный вал | Прессовая посадка | Гидравлический съемник |
| Шестерня заднего хода | Шлицевое соединение | Универсальный съемник |
При демонтаже блока шестерен избегайте перекоса вала – это может привести к заклиниванию в посадочных местах картера. Проверьте состояние шлицевых соединений сразу после извлечения узла.
Финишные операции: Очистите посадочные гнезда подшипников от остатков масла и металлической стружки. Разложите снятые шестерни в порядке обратной сборки, отдельно группируя стопорные кольца и синхронизаторы.
Порядок разборки дифференциала КПП
После демонтажа дифференциала из картера коробки передач тщательно очистите его от остатков масла и загрязнений. Проверьте маркировку положения ведущей шестерни относительно корпуса (при наличии).
Подготовьте чистую рабочую зону и необходимый инструмент: съёмник стопорных колец, молоток с мягким бойком, оправки для выпрессовки, плоскогубцы. Зафиксируйте корпус дифференциала в тисках с мягкими губками.
- Снимите стопорные кольца с осей сателлитов с помощью съёмника или тонкогубцев.
- Выбейте оси сателлитов через оправку лёгкими ударами молотка в направлении от фланца корпуса.
- Извлеките оси сателлитов и снимите сателлиты с их шестернями.
- Достаньте полуосевые шестерни из корпуса дифференциала.
- Извлеките опорные шайбы полуосевых шестерён, запомнив их ориентацию.
- При необходимости демонтируйте конические подшипники съёмником.
Диагностика износа зубьев шестерен
Визуальный осмотр зубьев – первый обязательный этап. Снимите картер коробки передач, тщательно очистите шестерни от масляных отложений и металлической стружки. Используйте яркий источник света и лупу для детального изучения поверхности каждого зуба по всей окружности.
Проверьте боковые рабочие поверхности зубьев на наличие характерных следов износа. Критическими дефектами считаются глубокие выкрашивания, сколы кромок, риски от абразива или задиры от перегрева. Особое внимание уделите зонам зацепления и торцевым частям зубьев.
Основные методы диагностики
- Замер бокового зазора: Фиксируйте шестерню и покачивайте сопряженную деталь индикаторной стойкой. Превышение допустимого люфта (обычно >0.3-0.5мм) указывает на критический износ.
- Контроль профиля зуба: Приложите шаблон или исправную шестерню-эталон. Зазоры в зоне контакта или "провалы" поверхности сигнализируют об усталостной деформации.
- Анализ шума при вращении: Прокручивайте валы вручную, отмечая локальные щелчки или неравномерное сопротивление – признаки сколотых зубьев или задиров.
Важно: Всегда сравнивайте степень износа парных шестерен! Замена только одной изношенной детали без ее "напарника" приведет к ускоренному выходу из строя новой запчасти из-за неидеального контакта.
| Тип дефекта | Признак | Решение |
| Абразивный износ | Матовая поверхность, продольные риски | Замена пары, промывка системы |
| Усталостное выкрашивание | Раковины на рабочих гранях | Обязательная замена шестерни и контактирующей детали |
| Скол торца зуба | Отсутствие фрагмента кромки | Немедленная замена |
| Задиры | Локальные наплывы металла | Замена, проверка смазки и температурного режима |
Помните: даже незначительные сколы на вершинах зубьев синхронизаторов нарушают работу коробки. При обнаружении любых дефектов ударного характера – шестерня подлежит безусловной замене вместе с сопряженным элементом.
Проверка состояния синхронизаторов
Осмотр синхронизаторов начинается после полной разборки КПП и очистки деталей. Каждый элемент тщательно проверяется на предмет механических повреждений: сколы, глубокие риски, деформации зубьев. Особое внимание уделяется блокирующим кольцам – их конусная поверхность должна быть гладкой без признаков выработки или неравномерного износа.
Оценка зазора между блокирующим кольцом и шестерней – ключевой этап диагностики. Для проверки установите кольцо на посадочный конус шестерни и измерьте зазор щупом. Превышение допустимого значения (обычно 0.5-1.0 мм для ВАЗ, точные параметры уточняйте в мануале) свидетельствует о критическом износе. Параллельно проверьте легкость проворачивания кольца – оно должно создавать ощутимое сопротивление.
Критерии оценки износа
- Блокирующие кольца:
- Стертые или закругленные зубья на внутренней поверхности
- Исчезновение насечки на конусе (более 50% площади)
- Трещины или сколы на торцевой части
- Муфты включения:
- Закругленные или сломанные зубья шлицевого соединения
- Выработка на внутренних пазах под сухари
- Дополнительные компоненты:
- Деформация или ослабление пружин сухарей
- Износ фиксирующих выступов на ступицах
- Люфт подшипников качения на валах
Обязательно проверьте сопрягаемые поверхности шестерен: выработка на зубчатых венцах, куда входят шлицы муфты, требует замены пары "шестерня-синхронизатор". При сомнениях в состоянии деталей используйте метод сравнения с новым комплектом – разница в геометрии будет заметна визуально.
Дефектовка подшипников валов КПП
Тщательно очистите все подшипники от старой смазки и загрязнений, используя керосин или специальный моющий раствор. Визуально осмотрите каждый элемент при хорошем освещении, обращая внимание на состояние сепараторов, тел качения и дорожек. Проверьте наличие сколов, глубоких царапин, выкрашивания металла, потемнений от перегрева и следов коррозии.
Зафиксируйте подшипник в вертикальном положении одной рукой. Второй рукой медленно проворачивайте наружное кольцо, оценивая плавность хода. Любые заедания, ступенчатость вращения, посторонние звуки (хруст, скрежет) или ощутимый люфт указывают на неисправность. Особое внимание уделите коническим роликовым подшипникам – их люфт регулируется в узле, но механические повреждения недопустимы.
Критерии выбраковки
Обязательной замене подлежат подшипники со следующими дефектами:
- Выкрашивание – отслоение металла на дорожках качения или телах качения (видимые раковины или сколы)
- Задиры – глубокие продольные риски на рабочих поверхностях
- Деформация сепаратора (трещины, сломанные перемычки, нарушение геометрии)
- Значительный осевой или радиальный люфт, не устраняемый регулировкой (для регулируемых типов)
- Видимая деформация колец (овальность, вмятины)
- Потеря плавности вращения (заклинивание, проскакивание)
Важно: Даже незначительные дефекты на подшипниках валов приводят к ускоренному износу шестерен, шумовой работе КПП и возможному заклиниванию. Все сомнительные узлы подлежат замене. Используйте только качественные оригинальные или проверенные аналоги.
Оценка износа посадочных мест корпуса
Визуально осмотрите посадочные места под подшипники первичного, вторичного валов и дифференциала на предмет задиров, глубоких рисок, выработки или локальных деформаций. Используйте яркий источник света и лупу для выявления микротрещин в зонах максимальной нагрузки, особенно по краям отверстий и на упорных поверхностях.
Проведите замеры микрометром или нутромером в 3-4 точках по глубине каждого посадочного гнезда, сравнивая результаты с номинальными размерами из технической документации. Фиксируйте овальность и конусность отверстий – допустимое отклонение обычно не превышает 0,02-0,03 мм. Особое внимание уделите состоянию канавок под стопорные кольца.
Критерии принятия решения
- Незначительный износ (до 0,05 мм без задиров): установка ремонтных подшипников с увеличенным наружным диаметром
- Средний износ (0,05-0,1 мм или локальные дефекты): рассмотрите напыление металла с последующей расточкой
- Критический износ (выработка свыше 0,1 мм, трещины, сколы): замена картера КПП обязательна
| Элемент корпуса | Метод проверки | Допустимый износ |
|---|---|---|
| Гнездо первичного вала | Нутромер + калибр | ≤ 0,03 мм |
| Посадка дифференциала | Микрометр + визуал | Без задиров |
| Канавки стопорных колец | Щуп 0,1 мм | Непроникновение |
Важно: При обнаружении любых трещин в районе посадочных мест картер подлежит безусловной замене. Проверьте соосность отверстий валов контрольной оправкой – перекос свыше 0,05 мм на длине 100 мм вызывает ускоренный износ подшипников.
Замена сальников первичного вала
Течь сальника первичного вала приводит к утечке трансмиссионного масла из коробки передач. Масляные пятна под автомобилем в районе КПП и снижение уровня смазки в картере коробки – явные признаки этой проблемы. Игнорирование ситуации вызывает масляное голодание шестерен и подшипников, что грозит их ускоренным износом и дорогостоящим ремонтом агрегата.
Для замены потребуется новый сальник (обычно 22х40х10 мм для ВАЗ классика/«восьмерки»), емкость для слива масла, чистая ветошь, съемник сальников (или плоская отвертка), молоток, герметик для картера сцепления. Обязательно слейте масло из КПП перед началом работ. Проверьте состояние первичного вала – задиры или коррозия на посадочной поверхности могут повредить новый сальник.
Процесс замены сальника
Этапы работ после снятия КПП и корзины сцепления:
- Очистите посадочное место сальника в картере сцепления от грязи и остатков старой смазки.
- Аккуратно подденьте старый сальник отверткой или съемником. Избегайте повреждений стенок картера.
- Протрите посадочное гнездо и поверхность первичного вала ветошью. Смажьте густым маслом кромку нового сальника.
- Установите новый сальник строго перпендикулярно валу. Запрессуйте его до упора молотком через деревянную проставку или подходящую оправку.
- Нанесите тонкий слой герметика на стык картера сцепления и КПП перед сборкой.
Критические моменты: Неправильная установка (перекос) сальника вызовет повторную течь. Использование старого или некачественного сальника не даст результата. Не забудьте залить новое трансмиссионное масло после сборки КПП.
| Типичные ошибки | Последствия |
|---|---|
| Загрязнение посадочного места | Неплотная посадка сальника, утечка |
| Повреждение кромки сальника при установке | Потеря герметичности |
| Игнорирование смазки сальника | Перегрев и разрушение при запуске |
После замены проверьте отсутствие течей в течение первых 100-200 км пробега. Своевременная замена изношенного сальника первичного вала – ключевая мера для сохранения ресурса коробки передач и предотвращения сложного ремонта.
Установка новых подшипников вторичного вала
Замена подшипников вторичного вала требует точности, так как их неправильная посадка приведёт к шуму, вибрациям и преждевременному выходу КПП из строя. Перед установкой новых деталей тщательно очистите посадочные места в картере коробки передач и на валу от остатков старой смазки, стружки и следов износа.
Обязательно подготовьте специальный съёмник/пресс для запрессовки и индукционный нагреватель (либо альтернативный метод нагрева картера). Новые подшипники заранее прогрейте до 80-90°C в масляной ванне – это облегчит монтаж. Используйте только рекомендованную производителем смазку для подшипников качения.
Последовательность монтажа
Этапы установки:
- Наденьте наружное кольцо заднего подшипника на вал, предварительно нанеся тонкий слой смазки на посадочную поверхность.
- Аккуратно запрессуйте внутреннее кольцо заднего подшипника на вал с помощью оправки, ударяя только по внутреннему кольцу. Контролируйте отсутствие перекоса.
- Прогретый картер КПП установите вертикально. Быстро, но без ударов опустите вторичный вал с надетым подшипником в посадочное гнездо картера до упора.
- Запрессуйте передний подшипник, используя оправку подходящего диаметра, равномерно распределяя усилие по наружному кольцу.
Критические моменты:
- Запрещено прикладывать ударную нагрузку к сепараторам или телам качения.
- Проверьте свободное вращение вала после установки – лёгкое сопротивление допустимо только до заполнения смазкой.
- Зазор между торцом подшипника и картером не должен превышать 0.05 мм (проверяется щупом).
| Тип подшипника | Место установки | Способ фиксации |
| №6-180603 | Передняя часть вала | Стяжная пластина картера |
| №6-180607 | Задняя часть вала | Стопорное кольцо |
После монтажа установите новые стопорные кольца, убедившись в их полной посадке в канавки. Не допускайте перегрева подшипников выше 120°C при нагреве – это приведёт к отпуску металла. Собранный узел перед финальной сборкой КПП смажьте трансмиссионным маслом.
Сборка дифференциала с новыми сателлитами
Установите новые оси сателлитов в корпус дифференциала, предварительно нанеся на их посадочные места фиксирующий герметик. Вставьте ось через технологическое отверстие корпуса, совместив её с пазами крепления. Проверьте свободное вращение оси пальцами – она должна входить без перекосов и заеданий.
Наденьте новые сателлиты на оси, соблюдая ориентацию зубьев (они должны зацепляться с шестернями полуосей). Убедитесь, что зазоры между зубьями сателлитов и полуосевых шестерён равномерны по всей окружности. Проворачивайте шестерни рукой для контроля плавности хода – вращение должно происходить без заклиниваний и заметных люфтов.
Ключевые этапы фиксации
- Запрессуйте стопорные штифты осей сателлитов через боковые отверстия корпуса до упора.
- Нанесите ударный кернер по краям каждого штифта в трёх точках (через 120°) для надёжной фиксации от выпадения.
- Проверьте осевой люфт сателлитов – допустимое значение 0.1-0.3 мм (регулируется подбором шайб при необходимости).
Контрольная сборка: Смонтируйте коробку передач на стенд или верстак, закрепите фланец ведущей шестерни. Проворачивайте вал рукой при зафиксированных полуосях – усилие должно быть равномерным, без затираний. Обязательно проверьте тепловой зазор между новыми сателлитами и корпусом дифференциала щупом (0.15-0.25 мм).
| Параметр | Норма | Инструмент проверки |
| Осевой люфт сателлита | 0.1-0.3 мм | Щуп 0.1 мм |
| Радиальный зазор зубьев | 0.02-0.1 мм | Калиброванная проволока |
| Момент проворачивания | 0.3-0.8 Н·м | Динамометрический ключ |
После проверки установите новые полуосевые шестерни с опорными шайбами, вставьте фиксирующие пальцы и соберите корпус дифференциала. Затяните болты крестовины перекрёстным методом с моментом 80-100 Н·м, используя динамометрический ключ. Проведите повторный тест на плавность вращения перед установкой в картер КПП.
Монтаж синхронизаторов с регулировочными кольцами
Установите комплект синхронизаторов на вторичный вал, соблюдая порядок расположения шестерен и сухарей фиксаторов. Проверьте плавность вращения всех элементов без заеданий – перекосы недопустимы. Наденьте регулировочные кольца на посадочные места, ориентируясь на метки, сделанные при разборке коробки передач.
Замерьте осевой люфт каждой шестерни индикаторным нутромером. Если зазор превышает 0,35 мм для 3-4 передач или 0,45 мм для 1-2 передач, подберите кольца другой толщины из ремонтного комплекта. Учитывайте, что суммарный люфт регулируется установкой колец только с одной стороны шестерни.
Порядок регулировки
- Зафиксируйте вал в тисках через мягкие прокладки
- Установите индикатор с упором на торец шестерни
- Смещайте шестерню вдоль оси с усилием 5-7 кгс
- Снимите показания индикатора в крайних положениях
- Рассчитайте толщину нового кольца по формуле: Тнов = Туст + (Зфакт - Здоп)
| Передача | Допустимый люфт (мм) | Толщина колец в рем. комплекте (мм) |
|---|---|---|
| 1-2 | 0,15-0,45 | 2,0; 2,05; 2,1; 2,15; 2,2 |
| 3-4 | 0,10-0,35 | 1,7; 1,75; 1,8; 1,85; 1,9 |
| 5 | 0,20-0,50 | 1,5; 1,55; 1,6; 1,65; 1,7 |
Важно: после установки новых колец повторно проверьте люфт. Убедитесь, что стопорные кольца полностью вошли в канавки вала – выступающие элементы приведут к разрушению синхронизатора. Проверните вал несколько раз для распределения смазки по рабочим поверхностям.
Последовательная сборка валов КПП
После очистки и дефектовки всех компонентов, приступайте к сборке валов в обратной последовательности разборки. Убедитесь, что подшипники, синхронизаторы и шестерни соответствуют посадочным местам и не имеют повреждений. Подготовьте новый комплект стопорных колец и сальников.
Обязательно смажьте все трущиеся поверхности трансмиссионным маслом перед установкой. Проверьте правильность ориентации шестерен и синхронизаторов – неправильная сборка приведет к невозможности включения передач или ускоренному износу.
Порядок установки компонентов
- Наденьте на вторичный вал стопорное кольцо, затем установите подшипник с упорной шайбой
- Последовательно монтируйте шестерни передач с синхронизаторами, соблюдая исходное расположение:
- Сначала шестерню 5-й передачи
- Блок синхронизаторов 5-й и 4-й передач
- Шестерни 4-й, 3-й и 2-й передач
- Установите синхронизатор 2-й и 1-й передач, затем шестерню заднего хода
- Закрепите сборку стопорными кольцами, проверив осевой люфт (должен быть 0.1-0.4 мм)
| Компонент | Критичный параметр |
|---|---|
| Стопорные кольца | Должны полностью заходить в канавку |
| Подшипники | Не допускается проворот наружного кольца |
| Синхронизаторы | Блокирующие кольца должны иметь выраженные фасочные зубья |

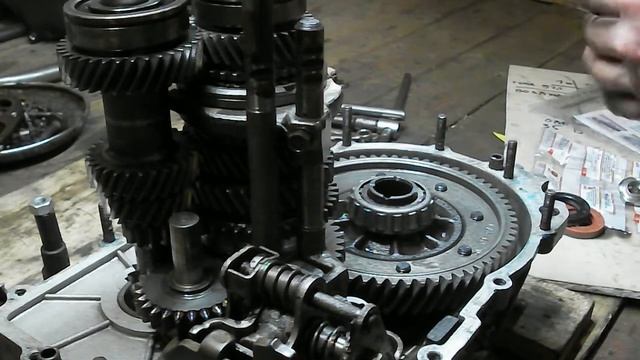

Установка вилок переключения и штока
Перед монтажом вилок переключения передач тщательно очистите посадочные места в картере КПП от остатков старой смазки и металлической стружки. Проверьте целостность направляющих втулок и отсутствие задиров на поверхностях штока. Смажьте внутренние полости вилок и штоков трансмиссионным маслом или литолом для обеспечения плавного хода.
Установите вилки в строго вертикальное положение, совместив их пазы с выступами на муфтах синхронизаторов. Контролируйте правильность ориентации – каждая вилка маркирована для конкретной передачи (1-2, 3-4, 5-задняя). Фиксируйте их шариковыми фиксаторами, предварительно убедившись в свободном перемещении без перекосов.
Ключевые этапы сборки
Монтаж штока:
- Вставьте шток переключения через сальник картера, совместив его паз с шариком фиксатора
- Наденьте вилку задней передачи на шток до характерного щелчка
- Закрепите стопорную пластину болтами с моментом затяжки 13-16 Н·м
Важные нюансы:
- При установке пружины фиксатора избегайте её перекоса
- Проверьте глубину посадки вилок – выступы должны входить в канавки муфт на 80% ширины
- После сборки вручную переключайте передачи для контроля полного хода
| Компонент | Требуемая смазка | Контрольный параметр |
|---|---|---|
| Шток переключения | Литол-24 | Отсутствие осевого люфта |
| Шарики фиксаторов | Моторное масло | Ход 5.5-6.0 мм |
| Направляющие вилок | Трансмиссионная жидкость | Зазор ≤ 0.3 мм |
Особое внимание уделите регулировке штока селектора. При неправильной установке хвостовик штока не войдёт в паз кулисы, что вызовет неполное включение передач. Проверьте совпадение меток на штоке и картере при нейтральном положении. Заключительный этап – установка защитного чехла и троса привода с последующей проверкой работоспособности КПП на всех передачах.
Регулировка положения вилок перед закрытием крышки
Перед окончательной сборкой коробки передач критически важно убедиться в корректном положении вилок переключения. Вилки должны находиться строго в нейтральном положении, соответствующем центральному пазу на штоках. Это обеспечит свободное вращение всех валов КПП после закрытия крышки и правильную работу механизма выбора передач.
Проверьте визуально и на ощупь, что каждая вилка установлена ровно посередине хода своего штока. Ни одна из вилок не должна быть смещена в сторону включения какой-либо передачи. Особое внимание уделите вилке заднего хода, так как ее положение часто отличается от вилок основных передач. Убедитесь, что сухари фиксаторов надежно зафиксированы в нейтральных пазах штоков.
Порядок действий для контроля и корректировки
- Поверните первичный и вторичный валы КПП вручную, убедитесь в их свободном вращении без зацеплений.
- Визуально проверьте положение всех вилок через окно картера. Центральный паз на штоке должен совпадать с шариком фиксатора.
- Если вилка смещена, аккуратно подденьте ее подходящим инструментом (отверткой с широким жалом) и передвиньте шток до характерного щелчка фиксатора в нейтраль.
- Проконтролируйте положение вилки заднего хода отдельно, сравнив с положением вилок 1-2 и 3-4 передач.
Ключевые моменты:
- Неправильная установка вилок приведет к невозможности включения передач или одновременному включению двух передач после сборки.
- Повторно проверните валы после регулировки каждой вилки для подтверждения отсутствия блокировки.
- Не допускайте ударов по штокам – используйте плавное усилие.
Нанесение герметика и сборка корпуса КПП
Перед нанесением герметика тщательно очистите обе поверхности разъема корпуса КПП от старого герметика, масла, грязи и пыли. Используйте металлическую щетку, скребок и обезжириватель (бензин, уайт-спирит, специальный очиститель). Поверхности должны быть абсолютно сухими и чистыми – это критически важно для надежности соединения.
Нанесите герметик тонким непрерывным слоем на одну из сопрягаемых плоскостей корпуса. Используйте качественный автомобильный герметик для КПП/ДВС (например, Loctite 574, ABRO RTV Silicone Gasket Maker, Герметалл). Наносите валиком или прямо из тюбика, избегая разрывов линии и излишков. Не допускайте попадания герметика внутрь корпуса и на подшипники.
Процесс сборки корпуса
- Совмещение половин: Аккуратно установите вторую половину корпуса на место, избегая сдвигов. Совместите все крепежные отверстия.
- Предварительная затяжка: Вставьте все болты крепления корпуса и наживите их от руки до упора. Убедитесь, что корпус сошелся равномерно по всему периметру.
- Затяжка болтов:
- Затягивайте болты строго в указанной последовательности (обычно от центра к краям или крест-накрест, смотрите руководство по ремонту).
- Используйте динамометрический ключ.
- Соблюдайте требуемый момент затяжки (обычно в пределах 20-35 Н·м для болтов корпуса ВАЗ, точное значение уточняйте для вашей модели).
- Выполните затяжку в 2-3 этапа: сначала предварительный момент (~50% от номинала) по схеме, затем окончательный по той же схеме.
После завершения сборки дайте герметику полностью полимеризоваться согласно времени, указанному в инструкции к герметику (обычно 4-24 часа). Только после этого коробку можно устанавливать на автомобиль, заливать масло и эксплуатировать.
Установка коробки на двигатель и подключение тросов
Поднимите коробку передач с помощью подъемника или домкрата, аккуратно подведите к блоку двигателя. Совместите первичный вал КПП со шлицами ведомого диска сцепления, при необходимости проверните коленвал за храповик для совпадения шлицов. Контролируйте параллельность плоскостей двигателя и коробки во избежание перекоса.
Плотно прижмите коробку к двигателю, установите все крепежные болты через металлические проставки. Затяните болты крест-накрест с моментом 70-90 Н·м (для классических моделей ВАЗ). Проверьте отсутствие зазоров между стыковочными поверхностями, при необходимости подтяните крепеж повторно после предварительной затяжки.
Подключение тросов управления
Закрепите трос переключения передач и трос выбора передач в штатные кронштейны на кузове и КПП. Порядок подключения:
- Наденьте пластиковые фиксаторы тросов на рычаги селектора КПП до характерного щелчка
- Закрепите стальные наконечники тросов в пазах кулисы салонного механизма
- Проверьте отсутствие перегибов и заломов на всей длине тросов
Регулировка тросов обязательна:
- Переведите селектор в нейтральное положение
- Ослабьте контргайки на регулировочных тягах у коробки
- Добейтесь совпадения меток на рычаге КПП и фиксаторе троса
- Затяните контргайки с усилием 15-20 Н·м
Проверьте ход рычага КПП во всех положениях: включение передач должно происходить четко, без заеданий. При движении рычага в крайние положения (1-2 и 5-R) на коробке не должно быть механических ударов.
Заправка трансмиссионным маслом и пробный запуск
После установки коробки передач на место и подключения всех элементов (тяги привода, трос сцепления, электропроводку датчиков) приступайте к заливке масла. Используйте только рекомендованные производителем трансмиссионные жидкости (например, 75W-90 GL-4/GL-5). Объем заливки зависит от конкретной модели КПП ВАЗ – сверьтесь с технической документацией (обычно 3.0-3.5 литра).
Для заливки открутите контрольную/заливную пробку на боковой стенке картера КПП (чаще всего шестигранник на 17 мм). Установите лейку в отверстие и медленно заливайте масло до момента, когда жидкость начнет вытекать обратно. Это сигнализирует о достижении необходимого уровня. Дождитесь полного стока излишков, после чего плотно закрутите пробку с новым уплотнительным кольцом.
Порядок пробного запуска и проверки
Перед запуском двигателя: Убедитесь, что КПП надежно закреплена на двигателе, а кулиса переключения передач правильно отрегулирована. Проверьте уровень масла повторно. Выжмите сцепление несколько раз для устранения возможного воздуха из гидропривода (если установлен).
- Запустите двигатель на нейтральной передаче, дайте поработать 2-3 минуты на холостых оборотах.
- Прислушайтесь к посторонним шумам (стук, вой, скрежет) – их быть не должно.
- Выжмите сцепление до упора, выдержите паузу 5 секунд, включите первую передачу. Переключение должно происходить плавно, без хруста и усилия.
- Последовательно проверьте включение всех передач (вперед и назад) на неподвижном автомобиле при выжатом сцеплении.
Контрольная поездка: Начните движение на ровной площадке. Обратите внимание на:
- Легкость включения передач под нагрузкой (особенно задней и первой).
- Отсутствие самопроизвольного выбивания скорости.
- Нетипичные вибрации или шумы при разгоне/торможении двигателем.
- Работоспособность синхронизаторов на переключениях вверх/вниз.
После пробега 20-30 км повторно проверьте уровень масла и герметичность сальников/пробок. При обнаружении течи или проблем в работе – заглушите двигатель и устраните неисправность.
Список источников
Для подготовки материала о самостоятельном ремонте коробки переключения передач автомобилей ВАЗ использовались специализированные технические ресурсы и практические руководства. Эти источники содержат детальные схемы, спецификации и пошаговые алгоритмы работ.
Особое внимание уделялось информации, проверенной автомобильными мастерами и сообществами владельцев. Ниже перечислены ключевые материалы, на основе которых составлена статья.
- Официальные руководства по ремонту ВАЗ - заводская техническая документация с допусками и параметрами сборки
- Форумы автомобилистов (Drive2, VAZ-клубы) - практический опыт пользователей по диагностике неисправностей КПП
- Видеоинструкции на YouTube-каналах - наглядные записи процессов разборки/сборки коробок передач
- Книга "Устройство и ремонт трансмиссии ВАЗ" - издательство "За рулем", разделы по синхронизаторам и валам
- Технические бюллетени СТО - рекомендации по подбору инструмента и замене изношенных деталей
- Каталоги запчастей - оригинальные артикулы комплектующих для различных моделей КПП
- Методички автотехникумов - учебные материалы по дефектовке шестерен и подшипников
