Ремонт крана печки ВАЗ-2114 своими силами
Статья обновлена: 18.08.2025
Неисправный кран отопителя на ВАЗ-2114 приводит к отсутствию тепла в салоне или протечкам охлаждающей жидкости. Своевременная замена узла восстанавливает работу печки и предотвращает риск перегрева двигателя.
Самостоятельная установка нового крана требует базовых навыков работы с инструментом и аккуратности при обращении с патрубками системы охлаждения. Данная инструкция позволит выполнить замену без обращения в сервис.
Подготовьте новый кран отопителя, хомуты, ёмкость для слива антифриза и набор ключей перед началом работ. Соблюдение последовательности действий обеспечит безопасность и долговечность ремонта.
Выбор нового крана отопителя и расходных материалов
При подборе нового крана отопителя для ВАЗ-2114 отдавайте предпочтение оригинальным изделиям (артикул 2108-8100060) или проверенным аналогам от брендов Luzar, Fenox, SASIC. Ключевое различие – материал корпуса: металлические варианты долговечнее, но дороже, пластиковые легче и дешевле, но чувствительны к перетяжке соединений и вибрациям. Обязательно проверьте соответствие формы и расположения патрубков старой детали.
Параллельно подготовьте расходные материалы: 2 метра патрубков отопителя диаметром 32 мм (берите с запасом), 4-6 червячных хомута соответствующего размера, 5-7 литров антифриза для полной замены охлаждающей жидкости. Дополнительно потребуется герметик для резьбовых соединений (типа Loctite 577) и ветошь для удаления подтеков.
Детализация компонентов
| Компонент | Рекомендации | Критичные параметры |
|---|---|---|
| Кран отопителя | Luzar LR-0196 (металл), Fenox TSK 1310o (пластик) | Угол поворота рычага 90°, диаметр выходов 32 мм |
| Патрубки | Резина марки ТРР, термостойкость от 110°C | Внутренний Ø 32 мм, армирование кордом |
| Хомуты | Нержавеющая сталь, ширина 8-10 мм | Диапазон затяжки 25-40 мм |
- Проверка комплектации: Убедитесь, что в упаковке крана присутствуют уплотнительные кольца и фиксатор тяги.
- Контроль качества:
- У пластиковых кранов – отсутствие литников и равномерность толщины стенок
- У металлических – качество сварных швов и покрытия
- Совместимость антифриза: Используйте только тот тип ОЖ (G11/G12), который залит в систему, либо выполняйте полную замену.
Обесточивание автомобиля перед началом работ
Полное отключение электропитания – обязательный этап перед любыми манипуляциями с электрооборудованием автомобиля. Игнорирование этого шага создает риск короткого замыкания проводки, повреждения контроллеров и блоков управления, а также получения электротравмы при случайном контакте с токоведущими элементами.
Процедура выполняется в строгой последовательности для исключения искрообразования и скачков напряжения. Особое внимание уделите защите клемм аккумулятора от случайного замыкания после демонтажа.
- Заглушите двигатель, извлеките ключ из замка зажигания
- Откройте капот и зафиксируйте его надежной подпоркой
- Ослабьте гайку крепления отрицательной клеммы (чёрный провод, маркировка «–») ключом на 10 мм
- Аккуратно снимите клемму с вывода АКБ и изолируйте её резиновым чехлом или плотной тканью
- Повторите действия для положительной клеммы (красный провод, «+»)
Важно: Отсоединение начинается строго с «минуса»! Обратная последовательность (сначала «плюс») может вызвать замыкание при случайном касании кузова ключом.
| Типовая ошибка | Последствие | Мера предосторожности |
| Отсоединение только одной клеммы | Остаточное напряжение в цепи | Снимать обе клеммы всегда |
| Касание металлическим инструментом выводов АКБ | Короткое замыкание, оплавление проводов | Использовать изолированный инструмент |
После снятия клемм выждите 8-10 минут для разрядки конденсаторов в системе SRS (подушки безопасности) и блоке управления двигателем. Убедитесь, что магнитола не требует ввода кода после восстановления питания – при необходимости заранее подготовьте PIN-код.
Установка автомобиля на ровную поверхность
Перед началом работ обеспечьте абсолютную устойчивость автомобиля. Отключите зажигание, заглушите двигатель и активируйте ручной тормоз. Убедитесь, что машина стоит без перекосов – визуально проверьте горизонтальность по линиям кузова относительно земли.
Под колеса дополнительно установите противооткатные упоры. Для заднеприводной ВАЗ-2114 разместите их под задними колесами, так как основная нагрузка при работе в салоне придется на переднюю часть. Если поверхность скользкая (лед, масляные пятна), насыпьте под колеса песок или мелкий гравий.
Дополнительные меры безопасности
- Освободите рабочую зону: Уберите из-под машины посторонние предметы в радиусе 2 метров
- Проверьте освещение: При работе в гараже или в темное время суток обеспечьте яркий направленный свет в область педального узла
- Используйте знаки: При работе на открытой территории выставите предупреждающий треугольник за 15 метров до автомобиля
| Элемент контроля | Критерий правильности |
| Рычаг КПП | Переведен в нейтральное положение |
| Педаль тормоза | Нажата 1 раз после остановки для сброса остаточного давления |
| Упоры под колеса | Касаются покрышки минимум в 3 точках по высоте |
Обеспечение безопасности: снятие клеммы с аккумулятора
Перед началом любых работ с электрооборудованием или топливной системой автомобиля ВАЗ-2114 обязательным условием является отключение аккумулятора. Это предотвращает риск короткого замыкания при случайном касании проводки инструментом, защищает электронные блоки от скачков напряжения и исключает возможность возгорания из-за искрения. Игнорирование этого этапа может привести к серьезным повреждениям бортовой сети или травмам.
Расположение аккумулятора в ВАЗ-2114 стандартно – в правой части моторного отсека (по ходу движения автомобиля). Для доступа откройте капот и зафиксируйте его упорной штангой. На аккумуляторе четко видны две клеммы: положительная (+), обычно с красной пластиковой крышкой или маркировкой, и отрицательная (-), чаще черная или без изоляции.
Порядок безопасного отключения:
- Подготовьте инструмент: Вам потребуется ключ на 10 мм (рожковый или накидной).
- Сначала снимайте "минусовую" клемму: Это ключевое правило безопасности. Ослабьте гайку крепления наконечника провода на отрицательной клемме (-). Полностью откручивать гайку не обязательно – достаточно ослабить до свободного сдвига клеммы.
- Снимите клемму: Аккуратно снимите ослабленный наконечник провода с отрицательного вывода аккумулятора. Отведите провод в сторону, исключив его случайный контакт с выводом батареи или кузовом.
- Заизолируйте "минус": Для дополнительной безопасности можно надеть на снятую минусовую клемму резиновый колпачок или обмотать ее чистой ветошью.
- Снимите "плюсовую" клемму: Только после надежной изоляции "минуса" повторите шаги 2 и 3 для положительной клеммы (+).
Важные предупреждения:
- Никогда не снимайте сначала "плюсовую" клемму! Касание металлическим инструментом кузова и плюсового вывода при снятой "плюсовой" клемме вызовет мощное короткое замыкание.
- Следите, чтобы металлические части инструмента не касались одновременно обеих клемм или клеммы и кузова.
- Помните, что отключение АКБ сбросит настройки часов, магнитолы (потребуется PIN-код) и адаптации ЭБУ. Заранее подготовьте необходимые коды.
Слив охлаждающей жидкости
Перед началом работ убедитесь, что двигатель полностью остыл во избежание ожогов от горячего тосола или антифриза. Подготовьте чистую ёмкость объёмом не менее 8 литров для сбора жидкости и защитные перчатки.
Установите автомобиль на ровную поверхность с возможностью доступа к нижней части радиатора. Откройте крышку расширительного бачка для нормализации давления в системе – это ускорит слив.
Порядок действий
- Снимите защиту двигатора (при наличии).
- Найдите пластиковую сливную пробку в нижнем бачке радиатора (со стороны водителя).
- Подставьте ёмкость под пробку, медленно открутите её против часовой стрелки. Жидкость начнёт вытекать под давлением!
- После остановки потока открутите пробку на блоке цилиндров (расположена возле выпускного коллектора, ключ на 13).
- Для полного слива откройте кран печки в салоне (положение MAX) и снимите один из патрубков с дроссельного узла.
Дождитесь полного прекращения капель из всех сливных отверстий. Не используйте отработанную жидкость повторно – возможны загрязнения системы. Проверьте состояние сливных пробок: повреждённые резиновые уплотнители замените.
Отсоединение патрубков печки от крана
Аккуратно сожмите пружинные хомуты на обоих патрубках, используя плоскогубцы или специальные клещи. Сдвиньте ослабленные хомуты вниз по шлангам, освобождая посадочные места на штуцерах крана. Избегайте резких движений, чтобы не повредить пластиковые элементы системы.
Проверните каждый патрубок вокруг оси штуцера для разрушения возможного прикипания. Потяните шланги на себя, отделяя их от крана. Будьте готовы к небольшой утечке охлаждающей жидкости – подставьте емкость или используйте ветошь для сбора остатков тосола.
Ключевые моменты при работе
При обнаружении закисших соединений:
- Обработайте стыки WD-40
- Выждите 10-15 минут
- Аккуратно расшатывайте патрубок из стороны в сторону
Осмотрите снятые патрубки на предмет:
- Трещин или расслоений резины
- Внутреннего разрушения материала
- Деформации посадочных участков
| Тип неисправности | Действие |
| Затвердевание резины | Обязательная замена патрубка |
| Следы протечек на хомутах | Установка новых хомутов при сборке |
Не применяйте грубую силу – пластиковые штуцеры крана хрупкие. При повреждении потребуется демонтаж торпедо для замены подводящих трубок радиатора печки.
Удаление жидкости из патрубков отопителя
Перед отсоединением патрубков от старого крана отопителя необходимо слить охлаждающую жидкость из контура печки. Это предотвратит разливание антифриза в салоне и на двигателе при демонтаже элементов.
Работу выполняйте на остывшем двигателе во избежание ожогов. Подготовьте ёмкость для слива (объёмом не менее 2 литров) и ветошь для оперативного удаления проливов.
Порядок действий
- Откройте капот и снимите пластиковую крышку с расширительного бачка.
- Найдите патрубки отопителя в моторном отсеке: один идёт от термостата к крану (нижний), второй – от крана к двигателю (верхний).
- Ослабьте хомут нижнего патрубка на штуцере крана отопителя, используя крестовую отвёртку или пассатижи.
- Аккуратно стяните патрубок со штуцера на 3-4 см, направив его конец в подготовленную ёмкость.
- Дождитесь полного стекания жидкости из патрубка и полости крана (займёт 1-2 минуты).
- Повторите процедуру для верхнего патрубка, сдвинув его со штуцера крана.
После прекращения капели протрите штуцеры и концы патрубков ветошью. Убедитесь, что резиновые уплотнительные поверхности не имеют трещин или задиров – при обнаружении дефектов замените патрубки.
Снятие защитной пластиковой накладки под рулевой колонкой
Доступ к крану отопителя возможен только после демонтажа пластиковой накладки, закрывающей пространство под рулевой колонкой. Эта деталь защищает элементы рулевого управления и электропроводку от пыли и случайных повреждений.
Накладка крепится к металлическому кронштейну рулевой колонки с помощью нескольких саморезов и пластиковых фиксаторов. Для ее снятия потребуется крестовая отвертка и аккуратность, чтобы не повредить пластиковые защелки и не задеть провода.
- Отсоедините минусовую клемму от аккумуляторной батареи. Это обязательная мера безопасности для предотвращения короткого замыкания при работе с проводами за накладкой.
- Опустите рычаг регулировки положения рулевой колонки вниз до упора. Это увеличит зазор между рулем и накладкой, облегчая доступ к крепежу и последующее снятие.
- Найдите крепежные элементы. Основные саморезы расположены снизу накладки (обычно 2-3 штуки). Дополнительные пластиковые фиксаторы (пистоны) могут находиться по бокам или сверху. Внимательно осмотрите деталь.
- Выкрутите все видимые саморезы крестовой отверткой. Сложите их в надежное место, чтобы не потерять.
- Аккуратно отожмите пластиковые фиксаторы (если они есть). Используйте плоскую отвертку или специальный съемник. Действуйте осторожно, чтобы не сломать "усы" фиксаторов или пазы на самой накладке.
- Потяните накладку на себя и вниз. Начните с нижней части. Освободите ее от кронштейна рулевой колонки.
- Отведите накладку в сторону, освобождая доступ к пространству за ней. Внимание! Сразу за накладкой проходят жгуты проводов. Не дергайте резко и следите, чтобы накладка не повисла на проводах или тросиках. При необходимости аккуратно поддержите провода рукой.
После снятия накладки откроется доступ к кронштейну рулевой колонки и пространству под приборной панелью. Крайне важно не повредить провода и пластиковые фиксаторы при демонтаже, чтобы обеспечить надежную установку накладки обратно после замены крана.
Демонтаж левой боковой панели тоннеля
После снятия центральной консоли обеспечьте доступ к левой боковой панели тоннеля. Проверьте наличие крепежных элементов по периметру детали – обычно используются пластиковые клипсы и скрытые винты под заглушками. Убедитесь, что все мешающие элементы (проводка, тросы ручного тормоза) временно отведены в сторону для предотвращения повреждения.
Начните демонтаж с нижней части панели, аккуратно поддевая стык монтажной лопаткой. Постепенно двигайтесь вдоль линии креплений к верхней зоне возле рукоятки ручного тормоза. Прикладывайте равномерное усилие, чтобы не сломать пластиковые фиксаторы – характерный щелчок указывает на высвобождение клипсы.
Порядок действий:
- Снимите резиновую заглушку возле педального узла
- Выкрутите саморез крепления под заглушкой (при наличии)
- Подденьте нижний край панели у порога автомобиля
- Последовательно отсоедините клипсы по периметру, двигаясь к рукоятке РТ
- Отведите панель влево, освобождая фиксаторы возле тоннеля
- Отсоедините разъем подсветки прикуривателя (если подключен)
Критические моменты:
- Не прикладывайте силу к зоне крепления рычага КПП
- Контролируйте положение троса стояночного тормоза
- Проверьте отсутствие забытых крепежей после снятия
Откручивание крепежных болтов кронштейна крана
Расположитесь удобно под рулевой колонкой со стороны водительского сиденья. Визуально найдите два винта крепления пластикового кронштейна, удерживающего корпус крана отопителя. Один болт расположен вертикально сверху кронштейна, второй – горизонтально с левой стороны.
Подготовьте ключ-трещотку с удлинителем и головкой на 10 мм либо короткий рожковый ключ аналогичного размера. Убедитесь в надежной фиксации инструмента на гранях болтов во избежание срыва шлицов. При значительной коррозии обработайте резьбовое соединение проникающей смазкой за 10-15 минут до начала работ.
Порядок демонтажа крепежа
- Зафиксируйте одной рукой кронштейн для предотвращения проворачивания
- Плавным усилием против часовой стрелки выкрутите верхний вертикальный болт
- Извлеките освободившийся винт и отложите в подготовленную емкость
- Переместите инструмент на горизонтальный левый болт кронштейна
- Выкрутите второй крепежный элемент аналогичным способом
Важно: При затрудненном откручивании используйте метод легкого затягивания перед ослаблением. Избегайте резких рывков – хрупкий пластик кронштейна склонен к растрескиванию. Если болты проворачиваются вместе с гайкой, придерживайте ответную часть ключом через технологическое отверстие в кожухе педали.
| Элемент крепления | Тип инструмента | Особенности доступа |
|---|---|---|
| Верхний болт | Головка 10 мм с карданом | Требует углового положения трещотки |
| Боковой болт | Короткий рожковый ключ 10 мм | Ограниченное пространство возле трубки ГУР |
После извлечения обоих болтов аккуратно отведите пластиковый кронштейн в сторону. Убедитесь, что он не соединен дополнительными фиксаторами с жгутом проводки. При наличии пластиковых стяжек предварительно разрежьте их бокорезами. Освобожденный кронштейн временно зафиксируйте на рулевом валу во избежание провисания.
Отсоединение электрического разъема крана отопителя
Найдите разъем питания на корпусе крана отопителя. Он расположен сверху устройства и представляет собой пластиковый блок с проводами черного и коричневого цветов. Осмотрите фиксатор разъема – обычно это пластиковый язычок или защелка.
Перед отсоединением обесточьте бортовую сеть автомобиля. Снимите клемму «минус» с аккумуляторной батареи для предотвращения короткого замыкания. Убедитесь в отсутствии напряжения на контактах мультиметром или тестером.
Порядок демонтажа разъема
- Зафиксируйте корпус крана одной рукой для исключения смещения
- Большим пальцем нажмите на фиксирующий язычок до характерного щелчка
- Плавно потяните корпус разъема вдоль оси контактов (не дергая за провода!)
- При затрудненном снятии используйте плоскую отвертку для аккуратного поддевания фиксатора
Важные нюансы: Не прикладывайте избыточное усилие – это может сломать пластиковые крепления. Если разъем "прикипел", обработайте место соединения WD-40. Помните: повреждение контактов потребует замены всего жгута проводов.
| Цвет провода | Назначение |
| Черный | Масса (GND) |
| Коричневый | Управляющий сигнал (+12V) |
Выемка старого крана из моторного отсека
Отсоедините фиксаторы патрубков системы охлаждения от штуцеров крана, используя пассатижи или узкую отвертку. Ослабьте хомуты крепления патрубков к крану, сдвинув их в сторону по шлангу. Сливайте антифриз в чистую емкость только из демонтируемых патрубков, чтобы минимизировать потери жидкости.
Найдите крепежные гайки кронштейна крана – они расположены на шпильках, приваренных к кузову в районе перегородки моторного щита. Обработайте резьбовое соединение проникающей смазкой WD-40 за 10–15 минут до откручивания, если присутствуют следы коррозии. Сорвите гайки торцевым ключом на 13 мм, удерживая ответные шпильки вторым ключом для предотвращения проворачивания.
Последовательность демонтажа
- Отсоедините электрический разъем привода заслонки крана, нажав на пластиковый фиксатор.
- Снимите резиновое уплотнение жгута проводов с кронштейна крана.
- Выкрутите две гайки крепления кронштейна к кузову.
- Аккуратно потяните кран на себя, одновременно проворачивая его вокруг оси для вывода шпилек из монтажных отверстий.
- Извлеките узел в сборе с кронштейном через свободное пространство над аккумуляторной батареей.
Важно: При демонтаже избегайте резких перегибов патрубков и чрезмерных усилий – пластиковые штуцеры крана хрупкие. Если кронштейн не отделяется от кузова, повторно обработайте шпильки проникающей смазкой и выждите 5–10 минут. Для упрощения доступа временно снимите воздушный фильтр и декоративную накладку двигателя.
| Типовая проблема | Решение |
| Прикипели шпильки кронштейна | Прогрейте соединение строительным феном, затем выкручивайте гайки |
| Повреждение резьбы на шпильке | Используйте экстрактор или срежьте гайку болгаркой |
| Облом шпильки в кузове | Высверлите остаток и нарежьте новую резьбу М8×1.25 |
После извлечения крана немедленно заткните открытые патрубки системы охлаждения чистыми ветошями или пластиковыми заглушками для предотвращения утечки антифриза и попадания грязи. Осмотрите посадочные места шпилек на кузове – при наличии коррозии зачистите металл щеткой и обработайте антикором.
Чистка посадочного места от грязи и налета
После демонтажа старого крана тщательно осмотрите патрубки и отверстия в блоке отопителя. Обычно на контактных поверхностях скапливается слой затвердевшей грязи, остатки герметика или следы коррозии, препятствующие плотному прилеганию уплотнителей нового крана. Любые неровности приведут к протечке антифриза после запуска системы.
Для очистки подготовьте ветошь, металлическую щетку с мелкой щетиной, пластиковый скребок и очиститель (WD-40, бензин "Калоша" или специальный обезжириватель). Избегайте абразивных материалов и крупной наждачной бумаги – они повредят гладкую поверхность посадочной зоны. Особое внимание уделите внутренним стенкам отверстий под штуцеры крана.
Последовательность работ:
- Удаление крупных отложений: Аккуратно соскребите пластиковым скребком или плоской отверткой крупные частицы грязи, ржавчины и старых герметиков. Действуйте осторожно, чтобы не поцарапать алюминиевый блок.
- Механическая обработка: Обработайте поверхности металлической щеткой круговыми движениями. Для труднодоступных участков используйте ершик подходящего диаметра или обернутую тканью отвертку.
- Обезжиривание: Нанесите очиститель на ветошь и протрите посадочные места до полного удаления остатков загрязнений. Повторите 2-3 раза, меняя тряпку.
- Контроль качества: Убедитесь, что поверхности абсолютно гладкие, без задиров и бугров. Проведите пальцем в защитной перчатке по краям – неровности должны отсутствовать.
Важно: После чистки запрещено касаться обезжиренных поверхностей руками – кожный жир снизит герметичность соединения. При обнаружении глубокой коррозии или сколов потребуется восстановление герметиком (наносится только перед установкой крана).
Подготовка уплотнительных колец нового крана
Перед установкой новых уплотнительных колец тщательно осмотрите их на отсутствие механических повреждений, заусенцев и перекосов. Убедитесь, что комплект соответствует диаметру патрубков системы охлаждения и посадочным местам корпуса крана. При необходимости сравните старые и новые кольца для визуального контроля геометрии.
Обильно смажьте каждое кольцо специальной силиконовой смазкой для резиновых уплотнений (например, LIQUI MOLY Silicon-Fett). Не используйте моторное масло, тосол или солидол – они разрушают резину. Смазка должна равномерно покрыть всю поверхность колец, включая внутренние и наружные кромки.
Ключевые этапы обработки
- Очистите посадочные канавки крана от пыли и остатков старой смазки сухой ветошью
- Наденьте кольца на пальцы и прокатайте их для распределения смазки
- Убедитесь, что кольца свободно проворачиваются в канавках без задиров
- Проверьте отсутствие перекручивания резины после монтажа на кран
Важно: Не растягивайте кольца при установке – это приведет к потере уплотняющих свойств. При обнаружении даже незначительных дефектов замените комплект до сборки.
Смазка патрубков силиконовой смазкой для легкой установки
Перед монтажом нового крана отопителя нанесите тонкий слой силиконовой смазки на внутренние поверхности резиновых патрубков системы охлаждения. Особое внимание уделите участкам соединения с металлическими штуцерами крана и печки. Используйте только специальные составы для резиновых уплотнителей без агрессивных химических компонентов.
Равномерно распределите смазку пальцем или кистью, избегая избыточного количества – излишки могут попасть в охлаждающую жидкость. Обработка создает скользящий слой, снижающий трение при надевании патрубков, а также защищает резину от пересыхания и растрескивания в процессе эксплуатации.
Порядок действий
- Очистка поверхностей: Удалите грязь с патрубков ветошью
- Нанесение: Распределите смазку по внутреннему контуру патрубков
- Монтаж: Соединяйте элементы плавным вращательным движением
| Тип смазки | Особенности |
| Аэрозольная | Удобное нанесение в труднодоступные места |
| Гелевая | Плотная консистенция для длительной защиты |
Важно: Никогда не применяйте масла, WD-40 или солидол – они разрушают резину! После установки проверьте надежность фиксации хомутов и отсутствие протечек при запуске двигателя.
Установка нового крана в штатное положение
Перед установкой очистите посадочное место от грязи и остатков старой термостойкой прокладки. Нанесите тонкий слой герметика (например, Loctite 574) на новую прокладку с обеих сторон.
Аккуратно вставьте кран в штатное место, совмещая шток с отверстием в панели кузова. Убедитесь, что штуцеры ориентированы в сторону патрубков отопителя и не перекручены.
Фиксация крана и подключение
Зафиксируйте корпус крана двумя штатными болтами через термостойкие шайбы. Затягивайте крепления равномерно крест-накрест моментом 15-20 Н·м, избегая перекоса. Подключите патрубки в строгом соответствии со схемой:
- Верхний штуцер – к выходу двигателя
- Нижний штуцер – к впускному коллектору
- Боковой штуцер – к радиатору печки
Наденьте хомуты на патрубки, предварительно смазав штуцеры силиконовой смазкой для облегчения посадки. Убедитесь в отсутствии перегибов шлангов.
Завершение работ
Подсоедините тягу привода к штоку крана до характерного щелчка фиксатора. Проверьте ход штока вручную – он должен перемещаться плавно без заеданий на всём диапазоне. Залейте охлаждающую жидкость, запустите двигатель и выполните проверку:
- Прогрейте двигатель до рабочей температуры
- Поочередно переключайте регулятор печки с MIN на MAX
- Контролируйте температуру воздуха из дефлекторов
- Проверьте соединения на предмет подтеканий
Фиксация кронштейна крепежными болтами
После установки нового крана отопителя в штатное место на корпусе печки и совмещения монтажных отверстий на фланце крана с отверстиями кронштейна, можно приступать к фиксации.
Осторожно вставьте крепежные болты (обычно два или три) через отверстия кронштейна и фланца крана в резьбовые отверстия корпуса печки. Важно избежать перекоса кронштейна и крана относительно корпуса.
Ключевые этапы фиксации
Предварительная затяжка: Сначала наживите все болты от руки или с помощью короткого инструмента (ключ или трещотка с короткой головкой) до упора. Это гарантирует правильное позиционирование кронштейна и крана без перекоса.
Окончательная затяжка: Затяните болты крест-накрест (диагонально), прилагая умеренное усилие. Крайне важно не перетянуть болты! Алюминиевый корпус печки имеет мягкую резьбу, которую легко сорвать.
Рекомендуемый момент затяжки:
| Диаметр болта | Рекомендуемый момент затяжки (Н*м) |
|---|---|
| М6 | 6 - 9 |
Контрольные действия:
- Убедитесь, что уплотнительная прокладка крана равномерно прижата к корпусу печки по всему периметру, без замятий.
- Проверьте, что кронштейн плотно прилегает к фланцу крана и корпусу печки, не болтается.
- Убедитесь, что сам кран отопителя не перекошен и свободно вращается рукой (если это механический кран) или плотно сидит в кронштейне (если электрический).
Важное предупреждение: При затяжке следите, чтобы болт не начал протыкать резиновый уплотнитель прокладки крана. Если это произошло, ослабьте болт и поправьте прокладку.
Подключение электрического разъема к новому крану
После установки нового крана отопителя в посадочное место приступайте к подключению электрической части. Найдите разъем жгута проводов, идущий от штатной проводки автомобиля – он должен располагаться в зоне монтажа крана. Очистите контакты разъема от грязи и окислов при необходимости.
Сориентируйте фишку относительно гнезда на корпусе нового крана – пазы и направляющие обеспечивают правильное соединение. Совместите элементы без приложения чрезмерных усилий, чтобы не повредить пластиковые защелки.
Порядок действий
- Проверьте маркировку разъемов – они должны соответствовать друг другу
- Совместите направляющий штырек на кране с пазом фишки
- Плавно надавите до характерного щелчка фиксатора
- Вручную подергайте соединение для проверки надежности сцепления
Важно: При возникновении сопротивления не пытайтесь забить разъем – извлеките его и проверьте:
- Отсутствие перекоса фишки
- Чистоту контактных групп
- Целостность направляющих элементов
| Типовая ошибка | Последствия | Решение |
| Перепутаны разъемы | Короткое замыкание | Сверьтесь с электросхемой |
| Недостаточная фиксация | Прерывание питания мотора | Дождаться щелчка фиксатора |
| Загрязнение контактов | Неработоспособность отопителя | Очистить спиртовым раствором |
После подключения проверьте герметичность системы и работоспособность крана на всех режимах регулировки температуры. Убедитесь в отсутствии протечек антифриза в месте установки.

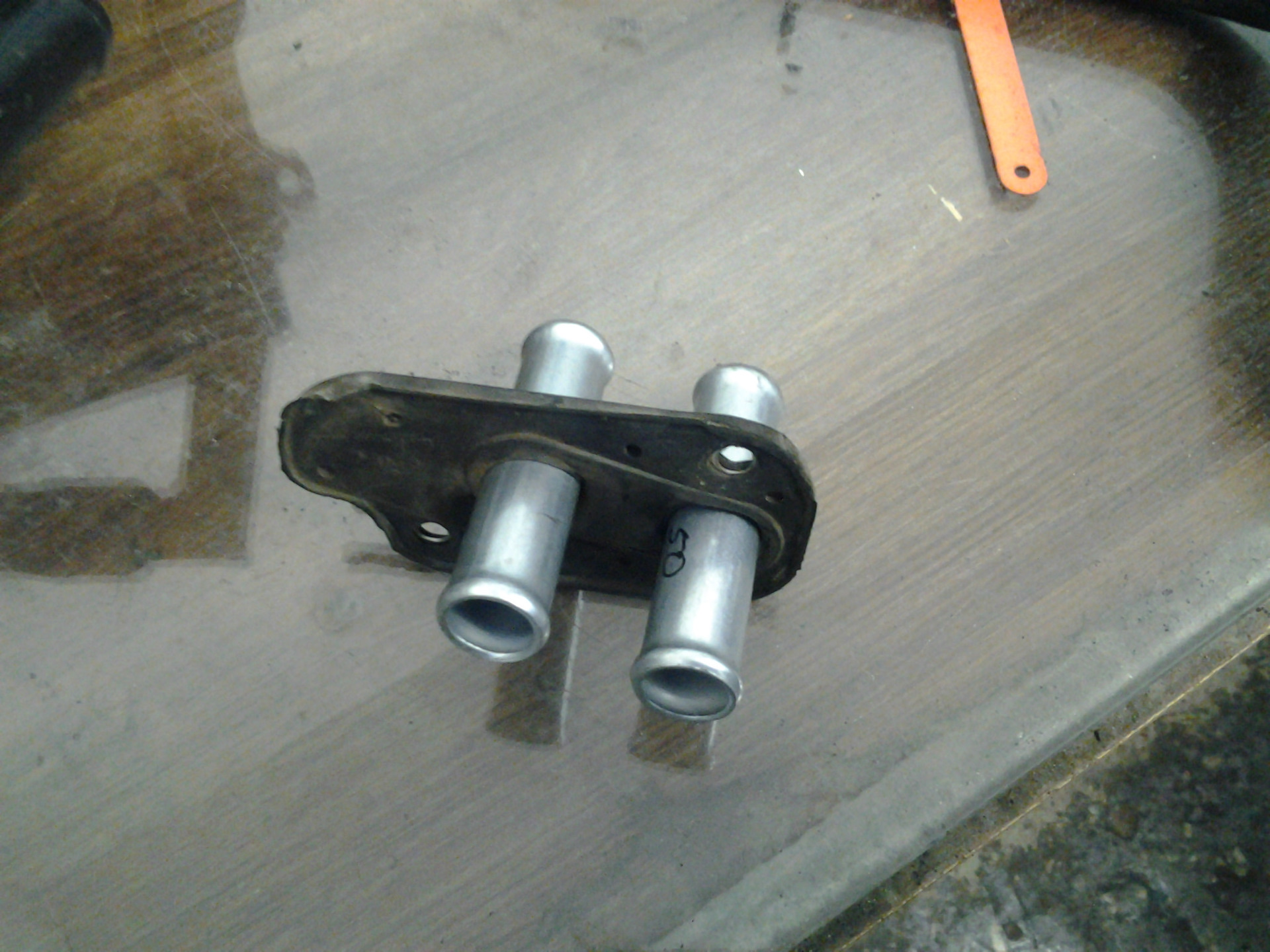

Подсоединение патрубков печки к штуцерам крана
Перед подключением тщательно осмотрите штуцеры нового крана и концы патрубков на предмет повреждений или загрязнений. Убедитесь, что хомуты полностью ослаблены и не препятствуют надеванию патрубков.
Нанесите тонкий слой силиконовой смазки или антифриза на внутреннюю поверхность патрубков и внешнюю часть штуцеров – это облегчит монтаж и улучшит герметичность соединения. Не используйте масло или бензин, они разрушают резину.
Порядок подключения
- Идентифицируйте патрубки: Один идет от радиатора двигателя (верхний, более горячий), второй – к впускному коллектору или насосу (нижний, обратка). Ориентируйтесь по маркировке или запомните их расположение до демонтажа.
- Наденьте патрубки:
- Подающий патрубок (от двигателя) – на штуцер крана с маркировкой "Дв" (Двигатель) или более широкий штуцер.
- Обратный патрубок (к двигателю) – на штуцер с маркировкой "Пч" (Печка) или более узкий штуцер.
Усилие должно быть умеренным, патрубок должен сесть до упора на основание штуцера.
- Затяните хомуты:
- Расположите хомут на расстоянии 3-5 мм от края патрубка.
- Затягивайте равномерно крестовой отверткой или торцевым ключом до плотного обжатия, но без деформации патрубка или штуцера.
- Проверьте, чтобы патрубок не проворачивался на штуцере после затяжки.
После подключения обоих патрубков и затяжки хомутов долейте антифриз в расширительный бачок до уровня между метками "MIN" и "MAX". Запустите двигатель, прогрейте его до рабочей температуры и внимательно осмотрите места соединений на предмет течи, особенно в первые 10-15 минут работы. При обнаружении подтеканий немедленно заглушите двигатель и подтяните хомуты.
Затяжка хомутов патрубков отопителя
Перед финальной сборкой убедитесь в правильном расположении всех патрубков: верхний шланг подводит антифриз к крану, нижний – отводит к двигателю. Контролируйте отсутствие перегибов и натяжения резиновых элементов при установке на штуцеры радиатора печки и крана.
Плотно наденьте хомуты на соединения, оставив 3-5 мм свободного хвостовика металлической ленты. Используйте только новые винтовые хомуты – пружинные "червячки" обеспечивают более равномерное давление и надежную фиксацию при температурных деформациях.
Технология затяжки
- Заведите хомут в резьбу на 2-3 оборота ключом (размер 7-8 мм).
- Дожмите соединение рукой до упора, устранив люфт патрубка.
- Затягивайте винт равномерно до момента сопротивления.
- Докрутите ключом на 1/4 оборота – резина должна слегка деформироваться, но не допускайте:
- Врезания краев хомута в резину
- Раскручивания резьбы при избыточном усилии
- Поворота патрубка на штуцере
Обязательно проверьте герметичность системы после запуска двигателя: прогрейте мотор до рабочей температуры и осмотрите соединения на предмет подтекания ОЖ. При обнаружении капель – подтяните хомут еще на 1/8 оборота с последующим контролем.
Проверка правильности установки всех элементов
Визуально убедитесь в корректной посадке нового крана на штатное место крепления к кузову и патрубкам системы охлаждения. Проверьте плотность прилегания уплотнительных резинок и отсутствие перекосов корпуса крана относительно монтажных проушин.
Проконтролируйте надежность фиксации хомутов на соединительных патрубках – они должны располагаться строго на посадочных местах штуцеров без смещений. Затяжку выполняйте крестовой отверткой до плотного прижима, избегая повреждения резины и пластика.
Ключевые этапы проверки
- Тест на герметичность:
- Запустите двигатель, прогрейте до рабочей температуры
- Осмотрите места соединений под давлением при 2000-2500 об/мин
- Отсутствие капель антифриза подтвердит правильность установки
- Проверка функционала:
- Переключайте регулятор печки в салоне во все положения
- Убедитесь в плавном изменении температуры воздушного потока
- Прислушайтесь к отсутствию посторонних шумов (шипение, бульканье)
| Контролируемый узел | Критерий правильности |
| Крепление крана | Отсутствие люфта, плотное прилегание к кузову |
| Электропроводка | Разъем подключен до щелчка, провода без натяга |
| Тяги управления | Плавный ход без заеданий по всему диапазону |
Визуальный контроль отсутствия перегибов патрубков
После установки нового крана отопителя и подключения всех патрубков системы охлаждения критически важно провести тщательный визуальный контроль их состояния и положения. Основная цель этого этапа – убедиться, что ни один из патрубков не имеет перегибов, перекручиваний или критического изгиба, который может пережать внутренний канал.
Такой перегиб резко ограничивает или полностью блокирует поток охлаждающей жидкости через печку салона, что приведет к отсутствию тепла зимой и потенциально к локальному закипанию антифриза в патрубке или кране, создавая риск повреждения и течи. Нарушение циркуляции также негативно скажется на общем охлаждении двигателя.
Порядок проведения визуального контроля
Для эффективного контроля выполните следующие действия:
- Обеспечьте доступ и освещение: Используйте фонарик для детального осмотра. Патрубки проходят в труднодоступных местах под панелью приборов и в моторном отсеке.
- Проверьте всю длину каждого патрубка:
- Проследите путь каждого патрубка от крана отопителя до штуцеров на двигателе (вход) и до радиатора отопителя/тройника (выход).
- Осмотрите участки прохода через перегородку моторного щита.
- Ищите признаки проблем:
- Резкие изгибы: Патрубок не должен образовывать острый угол (менее 90 градусов) на каком-либо участке.
- Перекручивание: Убедитесь, что патрубок не закручен вокруг своей оси.
- Зажим или натяжение: Проверьте, не зажат ли патрубок между другими деталями (кузовом, агрегатами, жгутами проводов) и не натянут ли он слишком сильно.
- Касание горячих/острых деталей: Убедитесь, что патрубок не касается выпускного коллектора, острых кромок кузова или подвижных частей.
- Оцените естественный изгиб: Патрубки должны лежать свободно, повторяя плавные изгибы, предусмотренные конструкцией, без образования "гармошки" или вмятин.
Что делать при обнаружении перегиба или проблемы
Если выявлен недопустимый перегиб, зажим или перекручивание:
- Ослабьте хомуты: Ослабьте хомуты на обоих концах проблемного патрубка.
- Поправьте положение: Аккуратно проверните и/или сдвиньте патрубок, чтобы устранить перегиб или перекрут, обеспечив максимально плавный изгиб по всей длине.
- Проверьте снова: Повторно осмотрите исправленный участок со всех ракурсов.
- Надежно затяните хомуты: Затяните хомуты после устранения проблемы. Убедитесь, что патрубок надет на штуцеры до упора.
Ключевое правило: Внутренний просвет патрубка должен оставаться полностью открытым по всей его длине. Любое сужение просвета более чем на 50% или образование острого угла недопустимо и требует немедленного исправления.
Заправка системы охлаждающей жидкостью
После установки нового крана отопителя и проверки герметичности соединений приступайте к заполнению системы охлаждающей жидкостью. Используйте только рекомендованный производителем антифриз, предварительно убедившись в отсутствии загрязнений в расширительном бачке и патрубках.
Откройте крышку расширительного бачка и медленно заливайте жидкость до отметки "MAX". Для предотвращения образования воздушных пробок слегка сжимайте верхние патрубки системы охлаждения во время заливки. Доливайте антифриз небольшими порциями, позволяя воздуху выходить из системы.
Последовательность действий при прокачке системы
- Заведите двигатель и дайте ему поработать на холостых оборотах 3-5 минут
- Постепенно увеличивайте обороты до 2500-3000 об/мин, удерживая 30 секунд
- Прогрейте салонную печку на максимальной температуре и скорости вентилятора
- Погазуйте 4-5 раз короткими сериями (2-3 секунды)
Контроль уровня и удаление воздушных пробок: После каждого цикла прогрева обязательно заглушите двигатель и дождитесь остывания. Долейте антифриз до нормы, повторяя процедуру до момента, когда уровень перестанет снижаться, а из дефлекторов печки пойдет равномерный горячий воздух.
| Симптом воздушной пробки | Метод устранения |
|---|---|
| Холодный воздух из печки при прогретом двигателе | Продувка системы через патрубок дроссельного узла |
| Булькающие звуки в салоне | Поднятие передней части авто на эстакаду |
Финишная проверка: После полного прогрева двигателя до рабочей температуры и цикла остывания удостоверьтесь, что уровень антифриза находится между метками "MIN" и "MAX". Проверьте герметичность соединений нового крана отопителя и отсутствие подтеков под автомобилем.
Прокачка системы охлаждения для удаления воздушных пробок
После замены крана отопителя система охлаждения разгерметизирована, что неизбежно приводит к образованию воздушных пробок. Их наличие вызывает перегрев двигателя, неравномерный прогрев салона и сбои в работе печки. Устранение воздуха – обязательный этап перед эксплуатацией автомобиля.
Подготовьте новый или слитый ранее антифриз (объемом до 1 л), чистую ветошь и емкость для сбора возможных протечек. Убедитесь, что все патрубки и хомуты после замены крана надежно затянуты, термостат исправен, а двигатель остыл до безопасной температуры (менее 50°C).
Последовательность удаления воздуха
Основные шаги:
- Открутите пробку расширительного бачка, при необходимости долейте охлаждающую жидкость до уровня между метками "MIN" и "MAX".
- Запустите двигатель, дайте ему поработать на холостых оборотах 3-5 минут без крышки бачка.
- Интенсивно прожмите рукой толстые патрубки (особенно идущие к радиатору и отопителю) для вытеснения пузырей.
- Прогрейте мотор до срабатывания вентилятора (90-95°C), поддерживая обороты в диапазоне 2000-2500 об/мин 2-3 раза по 30 секунд.
- Заглушите двигатель, дождитесь остывания и долейте антифриз до нормы при необходимости.
Контрольные признаки успешной прокачки: стабильная работа вентилятора, равномерный прогрев верхнего и нижнего патрубков радиатора, отсутствие булькающих звуков в салоне при работе печки. Проверьте отсутствие подтеков под краном отопителя и другими соединениями. Повторите процедуру через 1-2 дня эксплуатации при появлении симптомов воздушной пробки.
Проверка уровня охлаждающей жидкости после заполнения
После установки нового крана отопителя и сборки системы охлаждения приступайте к заполнению расширительного бачка антифризом. Заливайте жидкость тонкой струей до отметки «MAX», расположенной на стенке бачка. Избегайте резкого наливания – это минимизирует риск образования воздушных пробок в патрубках и радиаторах.
Дайте двигателю остыть 10-15 минут, если он был прогрет ранее. Запустите мотор и прогрейте его до рабочей температуры (85-90°C), контролируя показатели по штатному термометру. Включите печь на максимальный режим обдува и температуру, чтобы антифриз начал циркулировать через весь контур отопителя.
Контроль уровня и устранение воздушных пробок
Заглушите двигатель и подождите 20-30 минут для стабилизации давления и оседания жидкости. Откройте капот и проверьте уровень в расширительном бачке:
- Норма: между метками «MIN» и «MAX» (оптимально – на середине или чуть выше)
- Требуется долив: если ниже «MIN» – добавьте антифриз той же марки
- Перелив: если выше «MAX» – отсосите избыток шприцем или грушей
Повторно прогрейте двигатель с включенной печью, затем остудите и перепроверьте уровень. При значительном снижении показателя (более 5-7 мм) или неэффективной работе отопителя выполните развоздушивание:
- Снимите пластиковую накладку двигательного щита
- Ослабьте хомут шланга дроссельного узла
- Плавно потяните шланг вверх до появления пузырьков воздуха
- Дождитесь выхода воздуха и появления струи антифриза
- Зафиксируйте шланг и затяните хомут
После процедуры долейте жидкость до нормы и проведите тестовую поездку. Убедитесь в отсутствии подтеков под краном и равномерном прогреве салона. Контролируйте уровень ежедневно в течение 3-4 дней после замены.
Установка боковой панели тоннеля
Перед установкой убедитесь, что все патрубки крана отопителя подсоединены правильно, а кронштейны и разъемы электропроводки не мешают монтажу. Совместите фиксаторы и направляющие панели с ответными пазами на центральном тоннеле, начиная от передней части (возле педального узла) к задней секции. Держите панель под углом 30-40°, чтобы избежать зацепов за элементы торпедо.
Плавно прижмите панель по всей длине до характерного щелчка пластиковых клипс. Особое усилие приложите к зонам крепления возле бардачка и под рукоятью КПП – здесь расположены наиболее тугие фиксаторы. Проверьте отсутствие зазоров между панелью и соседними элементами: торпедой, обивкой пола и декоративной накладкой рычага переключения передач.
Ключевые моменты фиксации
- Крепежные элементы:
- Вверните саморезы в посадочные места под бардачком
- Зафиксируйте винт крепления к тоннелю возле педалей сцепления
- Контроль качества установки:
Проверяемый параметр Метод контроля Отсутствие перекосов Сравнение зазоров по верхнему краю Фиксация клипс Нажатие пальцем на стыки (не должно быть прогибов) Свобода хода рычага КПП Переключение всех передач с усилием не более 5 кг
Монтаж пластиковой накладки под рулевой колонкой
Перед установкой накладки убедитесь, что шланги крана отопителя правильно подключены и не имеют перегибов, а сам кран надежно зафиксирован в посадочном месте. Проверьте отсутствие помех для движения тросика управления заслонками печки.
Очистите посадочную поверхность кузова от грязи и остатков старого уплотнителя. Совместите крепежные отверстия на пластиковой накладке с отверстиями в кузове, аккуратно пропустив через технологический вырез рулевой вал.
Порядок фиксации накладки
- Установите накладку на штатное место, обеспечив плотное прилегание к уплотнителю педального узла.
- Вставьте пластиковые пистоны в отверстия по периметру детали, начиная с верхних точек крепления.
- Защелкните клипсы в районе рулевой колонки, совместив их с ответными пазами на кузове.
- Затяните саморезы крепления кронштейна рулевой колонки к накладке с усилием 15-20 Н·м.
- Проверьте отсутствие зазоров между накладкой и торпедо по всей длине сопряжения.
Важно: При затяжке саморезов избегайте перекоса детали и повреждения пластиковых защелок. Убедитесь, что накладка не давит на жгут проводки и шланги системы охлаждения.
| Тип крепежа | Количество | Расположение |
|---|---|---|
| Пластиковые пистоны | 6 шт | По нижнему и боковым краям |
| Защелки-фиксаторы | 3 шт | Верхняя часть под рулем |
| Саморезы M6 | 2 шт | Кронштейн рулевой колонки |
После монтажа проверьте плавность хода педалей и отсутствие посторонних звуков при повороте руля. Заведите двигатель, прогрейте его и убедитесь в отсутствии течи антифриза в районе установленного крана отопителя.
Подключение аккумуляторной клеммы
Перед установкой клемм тщательно очистите контактные поверхности аккумулятора и внутренние части клемм от окислов и грязи металлической щеткой. Убедитесь, что выводы АКБ сухие, а резьба на болтах крепления не повреждена – это обеспечит надежный электрический контакт и предотвратит самооткручивание.
Строго соблюдайте последовательность подключения: сначала наденьте и затяните положительную клемму (+) (обычно красного цвета или с маркировкой "POS"), затем отрицательную (-) (черную или "NEG"). Никогда не подключайте клеммы в обратном порядке – это вызовет короткое замыкание и может повредить электрооборудование автомобиля.
Порядок действий
- Наденьте плюсовую клемму на соответствующий вывод АКБ до упора.
- Затяните болт крепления ключом на 10 с умеренным усилием – клемма не должна прокручиваться.
- Повторите операцию для минусовой клеммы, затягивая болт аналогичным усилием.
- Проверьте надежность фиксации: попытайтесь сдвинуть клеммы рукой – смещения быть не должно.
После подключения обязательно нанесите на клеммы специальную антикоррозийную смазку (например, Литол-24). Избегайте попадания смазки на контактные поверхности – ее наносят только на внешние части соединения после затяжки.
Запуск двигателя ВАЗ-2114 для теста
Перед запуском двигателя убедитесь в отсутствии утечек охлаждающей жидкости в районе установки нового крана отопителя и соединений патрубков. Дважды проверьте надёжность хомутов и правильность подключения всех шлангов согласно схеме монтажа.
Долейте охлаждающую жидкость в расширительный бачок до уровня между метками MIN/MAX. Для удаления воздушных пробок слегка сожмите рукой толстые патрубки радиатора и печки, наблюдая за выходом пузырей в бачке.
Порядок тестирования системы
- Запустите двигатель и дайте ему поработать на холостых оборотах 3-5 минут
- Плавно повысьте обороты до 2000-2500 об/мин, удерживая 1-2 минуты
- Переключите регулятор отопителя в салоне на максимальный режим обогрева
Контролируйте температуру двигателя по приборной панели. При достижении 80-90°C проверьте:
- Нагрев воздуха из дефлекторов (должен быть равномерным)
- Отсутствие конденсата на стёклах при работе печки
- Работоспособность крана – переключение режимов "холод/тепло"
После 15 минут работы выполните окончательную проверку герметичности:
| Зона осмотра | Признак неисправности |
| Стыки крана и патрубков | Капли ОЖ, пар, мокрые потёки |
| Салон (ковёр под печкой) | Влажность, запах антифриза |
| Расширительный бачок | Резкое падение уровня |
Заглушите двигатель только после полного прогрева системы. При обнаружении дефектов немедленно устраните их до дальнейшей эксплуатации автомобиля.
Проверка работы заслонок печки на всех режимах
После замены крана отопителя обязательно протестируйте корректность функционирования заслонок на каждом режиме вентиляции. Это гарантирует правильное распределение воздушных потоков и отсутствие подсоса наружного воздуха.
Запустите двигатель, прогрейте его до рабочей температуры (80-90°C). Убедитесь, что система охлаждения заполнена антифризом без воздушных пробок. Подготовьтесь к последовательной проверке всех положений переключателя.
Порядок тестирования режимов
Поочередно включайте каждый режим на панели управления печкой, контролируя поведение системы:
- Рециркуляция/наружный воздух: При переключении с "Свежий воздух" на "Рециркуляция" слушайте характерный щелчок заслонки за бардачком. Проверьте рукой у входного канала (у ног переднего пассажира) – при рециркуляции поток должен полностью перекрываться.
- Распределение потоков: Включите режимы "Ноги", "Обдув лобового стекла" и "Обдув лица". Убедитесь, что воздушные струи направляются строго в указанные зоны без перекрестных потоков.
- Смешанные режимы: Проверьте промежуточные положения (например, "Ноги/лобовое стекло"). Воздух должен равномерно подаваться в обе зоны.
Особое внимание уделите переключению между крайними положениями:
| Проверяемый параметр | Ожидаемый результат |
|---|---|
| Скорость реакции заслонок | Мгновенное срабатывание при повороте переключателя |
| Отсутствие посторонних шумов | Только равномерный гул вентилятора, без скрежета/стука |
| Фиксация положения | Заслонки не должны самопроизвольно менять позицию |
При обнаружении проблем (неполное перекрытие каналов, заедание, посторонние звуки) снимите бардачок для визуального осмотра тяг и рычагов заслонок. Убедитесь, что во время замены крана не были повреждены пневматические магистрали или механические связи.
Контроль температуры воздуха из дефлекторов
После установки нового крана отопителя запустите двигатель и прогрейте его до рабочей температуры (80–90°C). Включите печь на максимальный режим обдува, установив регулятор температуры в красную зону. Проверьте равномерность нагрева воздуха из центральных и боковых дефлекторов салона.
Переведите регулятор температуры в синюю зону (холодный воздух). Убедитесь в резком снижении температуры потока из всех дефлекторов в течение 1–2 минут. При отсутствии изменений или запахе тосола в салоне немедленно заглушите двигатель для поиска утечки или ошибок монтажа.
Порядок диагностики корректной работы
- Проверка хода троса: Убедитесь, что трос управления краном перемещается плавно от упора до упора при повороте регулятора на панели.
- Контроль температуры рукой: Поочередно направьте воздушные потоки из дефлекторов на ладонь, сравнивая интенсивность нагрева в крайних положениях регулятора.
- Тестирование режимов: Проверьте реакцию системы при переключении между стеклоподогревом, ногами и лицом – везде должна наблюдаться синхронная смена температуры.
Критические признаки неисправности:
- Постоянно холодный воздух при любом положении регулятора.
- Неравномерный нагрев дефлекторов (например, слева теплее, чем справа).
- Появление конденсата или пара на ветровом стекле при включенной печи.
| Положение регулятора | Нормальная температура | Признак проблемы |
|---|---|---|
| MAX (красная зона) | Горячий воздух (60–75°C) | Слабый нагрев, запах антифриза |
| MIN (синяя зона) | Холодный воздух (близкий к уличному) | Теплый воздух, медленное охлаждение |
Осмотр мест соединений на предмет подтеканий
После установки нового крана и сборки системы отопления критически важно проверить герметичность всех соединений. Даже незначительная течь охлаждающей жидкости в дальнейшем приведет к падению уровня тосола, перегреву двигателя и выходу из строя нового крана. Проверку выполняют до запуска двигателя и после его прогрева.
Внимательно обследуйте каждую точку соединения патрубков с краном, штуцерами печки и термостата. Особое внимание уделите хомутам: они должны быть затянуты плотно, но без перекоса, обеспечивая равномерное обжатие по окружности патрубка. Проведите пальцем (в перчатках) по стыкам – ощущение влажности укажет на микротечь, незаметную глазу.
Ключевые точки для контроля:
- Входной и выходной штуцеры крана отопителя: места присоединения подводящего и отводящего патрубков салонного радиатора.
- Соединение крана с патрубком термостата: проверьте плотность посадки и затяжку хомута.
- Стык крана с корпусом отопителя (если кран интегрирован в блок печки): убедитесь в правильности монтажа уплотнений.
- Патрубки на предмет повреждений: старые резиновые патрубки могли перетереться или потерять эластичность.
После холодной проверки запустите двигатель, прогрейте его до рабочей температуры и включите печку на максимальный режим. Повторно осмотрите все соединения под давлением, так как течь может проявиться только при нагреве и расширении элементов. Обратите внимание на следующие признаки:
| Признак проблемы | Возможная причина |
| Капли тосола на стыках или под ними | Слабая затяжка хомута, повреждение патрубка, перекос уплотнения |
| Пар из-под торпедо или мокрые пятна на полу салона | Течь внутри салона (штуцеры печки, соединение крана с блоком) |
| Запах тосола в салоне | Микротечь на соединениях крана или радиатора печки |
При обнаружении течи немедленно заглушите двигатель. Подтяните хомуты (осторожно, без чрезмерных усилений, чтобы не сорвать резьбу или не передавить патрубок). Если подтяжка не помогает, слейте часть тосола, разберите проблемное соединение, проверьте целостность патрубка и состояние уплотнительных поверхностей, после чего соберите заново. Повторяйте проверку до полного устранения протечек.
Повторная проверка уровня охлаждающей жидкости после прогрева
После запуска двигателя прогрейте его до рабочей температуры (90°C на датчике). Это обеспечит расширение жидкости и вытеснение воздушных пробок из системы. Дайте двигателю поработать на холостых оборотах 5-7 минут, контролируя температуру и отсутствие течи в районе установленного крана.
Заглушите мотор и подождите 10-15 минут для стабилизации давления в системе. Откройте расширительный бачок – избегайте резкого откручивания крышки при горячем двигателе. Убедитесь, что уровень тосола находится строго между метками MIN/MAX на холодном и прогретом двигателе одновременно.
Критерии корректного уровня
- На холодном двигателе: уровень на 1-1.5 см выше отметки MIN
- После прогрева: подъем жидкости до середины между MIN/MAX
- При остывании: возврат к исходной позиции без резких скачков
| Ситуация | Действие |
|---|---|
| Уровень ниже MIN после остывания | Доливка жидкости до нормы с последующей повторной проверкой |
| Постоянное падение уровня | Поиск утечек в местах соединений крана |
| Пузырьки в бачке при работе | Признак воздушной пробки – требуется прокачка системы |
Обязательно проверьте герметичность под патрубками крана – место частых микротечей. При доливке используйте только рекомендованный производителем антифриз, смешивание разных типов жидкостей недопустимо. После завершения проверки протрите насухо все соединения – это поможет визуально выявить возможные протечки при последующих поездках.
Ошибки при самостоятельной замене крана и их профилактика
При замене крана отопителя на ВАЗ-2114 автовладельцы часто сталкиваются с типичными ошибками, вызванными недостаточной подготовкой или спешкой. Эти просчеты приводят к утечкам антифриза, некорректной работе печки и необходимости переделывать работу, что увеличивает затраты времени и ресурсов.
Предотвратить проблемы возможно при строгом соблюдении технологии монтажа и контроле ключевых этапов. Ниже перечислены основные ошибки и меры по их профилактике, позволяющие гарантировать надежность установки нового крана без обращения в сервис.
Типичные ошибки и способы их избежать
| Ошибка | Профилактика |
|---|---|
| Неправильный подбор крана | Проверка каталожного номера и визуальное сравнение старого и нового узла перед установкой |
| Повреждение патрубков при демонтаже | Прогрев соединений феном, обработка WD-40 и аккуратное вращение при снятии |
| Перетяжка креплений | Использование динамометрического ключа с усилием не более 1.5-2 Н·м |
| Негерметичность соединений | Обязательная замена уплотнительных колец и обработка стыков термостойким герметиком |
| Неправильная установка троса управления | Фиксация троса в положении "максимальный нагрев" перед креплением к заслонке |
| Завоздушивание системы | Последовательная прокачка охлаждающей контура через расширительный бачок после запуска двигателя |
Дополнительные рекомендации для гарантии успеха:
- Полностью слейте антифриз перед демонтажем через пробку в блоке цилиндров
- Зафиксируйте положение патрубков маркером или фотофиксацией
- Проверьте работу крана рукой до сборки, убедившись в плавности хода заслонки
Список источников
Для подготовки материала о самостоятельной замене крана отопителя на ВАЗ-2114 использовались проверенные технические ресурсы. Основной акцент сделан на практические руководства и опыт автомобилистов.
Ниже перечислены ключевые источники, содержащие детальные инструкции, схемы подключения и рекомендации по работе с системой охлаждения. Все материалы ориентированы на выполнение работ без специализированного оборудования.
- Официальное руководство по ремонту ВАЗ-2114 издательства "Легион-Автодата"
- Форум клуба LADA 2110-2115 - разделы "Система отопления" и "Ремонт своими руками"
- Технический портал "Автодром" - статья "Замена крана печки: типовые неисправности и решения"
- Видеоинструкции канала "Главная дорога" с пошаговым разбором процесса замены
- Электронный архив журнала "За рулем" - спецвыпуск "Зимняя подготовка ВАЗ"
