Ремонт Ниссан Примера р12 - предохранители и замена деталей

Статья обновлена: 18.08.2025

Электрическая система автомобиля требует постоянного контроля, а предохранители выступают её ключевыми защитными элементами.

Ниссан-Примера р12 использует сложную сеть предохранителей, отвечающих за различные узлы – от фар до бортового компьютера.

Своевременная диагностика и замена перегоревших плавких вставок критична для бесперебойной работы машины.

Параллельно с предохранителями владельцам часто приходится заменять другие изнашиваемые детали: лампы, реле, датчики или элементы фильтрации.

Понимание расположения блоков, номиналов элементов и алгоритма работ существенно упрощает обслуживание Примеры своими силами.

Расположение основного блока предохранителей в салоне Примера Р12

Основной блок предохранителей (салонный) в Nissan Primera P12 находится в нижней части торпедо, с левой стороны от рулевой колонки. Он скрыт за съемной пластиковой панелью треугольной формы, расположенной напротив колена водителя.

Для доступа к предохранителям необходимо аккуратно поддеть эту панель пальцами или пластиковой лопаткой. Панель крепится на пластиковых защелках и снимается движением на себя и вниз. После снятия крышки откроется доступ к монтажной плате с предохранителями и реле.

Ключевые детали расположения:

Ключевые детали расположения:

  • Точное место: Нижний левый угол торпедо (со стороны водителя).
  • Ориентир: Напротив педального узла, ниже рулевой колонки.
  • Крепление панели: Пластиковые клипсы (требует аккуратного усилия при снятии).
  • Дополнительно: На внутренней стороне крышки обычно находится схема с обозначением назначения предохранителей и реле.

Важно: Перед любыми работами с предохранителями обязательно отключите зажигание и снимите клемму с аккумулятора. Используйте для замены только предохранители штатного номинала (указан на корпусе или в схеме).

Расположение подкапотного блока предохранителей Ниссан-Примера Р12

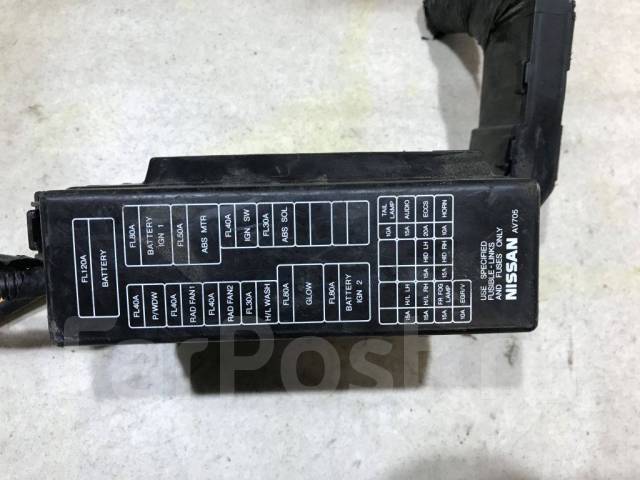

Подкапотный блок предохранителей (монтажный блок) на Nissan Primera P12 находится в моторном отсеке со стороны водителя. Он расположен в левом переднем углу под капотом, непосредственно за аккумуляторной батареей, ближе к лобовому стеклу. Место легко идентифицировать по прямоугольной черной пластиковой крышке с маркировкой схемы элементов.

Для доступа необходимо открыть капот и визуально локализовать корпус блока. Крышка фиксируется пластиковыми защелками по бокам – для демонтажа достаточно отстегнуть их пальцами или плоской отверткой. После снятия крышки открывается прямой доступ к предохранителям и реле, а на ее внутренней поверхности обычно нанесена схема расположения элементов.

Основные компоненты блока

Тип элемента Ответственные системы Особенности замены
Предохранители Фары, вентилятор охлаждения, топливный насос, ЭБУ двигателя Используйте штатный пинцет из блока для извлечения
Реле Стартер, стеклоочистители, противотуманные фары Проверяйте маркировку перед установкой нового реле
Крупные реле Вентилятор радиатора, генератор Требуют полного отключения клеммы АКБ при замене

Важно: Перед заменой элементов всегда сверяйтесь со схемой на крышке блока. Отключайте минусовую клемму аккумулятора при работе с реле и мощными предохранителями. Используйте только оригинальные компоненты с идентичным номиналом тока.

Замена предохранителя прикуривателя Nissan Primera P12

Перегоревший предохранитель прикуривателя – частая причина неработоспособности гнезда. На Nissan Primera P12 (2002-2007 гг.) этот элемент расположен в основном монтажном блоке салона.

Перед заменой убедитесь, что зажигание автомобиля выключено, а из гнезда прикуривателя извлечены все посторонние предметы или устройства. Подготовьте плоскую отвертку для снятия крышки блока предохранителей и пинцет для извлечения предохранителя.

Пошаговая процедура замены

Пошаговая процедура замены

Шаг 1: Поиск блока предохранителей

  • Основной блок расположен в салоне, слева от рулевой колонки под приборной панелью.
  • Найдите пластиковую крышку прямоугольной формы, закрепленную на клипсах.

Шаг 2: Идентификация предохранителя

  1. Снимите крышку блока, поддев ее отверткой.
  2. Найдите схему расположения предохранителей (на обратной стороне крышки или в руководстве пользователя).
  3. Ищите предохранитель, отвечающий за прикуриватель (CIGAR или CIG, обычно 15А).
ТипНоминалОбозначение
Мини-предохранитель15 АмперCIGAR/Lighter

Шаг 3: Извлечение и проверка

  • Используйте пинцет из набора на крышке блока для аккуратного извлечения предохранителя.
  • Визуально осмотрите металлическую перемычку – разорванная нить подтверждает перегорание.

Шаг 4: Установка нового предохранителя

  1. Возьмите предохранитель строго того же номинала (15А).
  2. Установите его в посадочное место до характерного щелчка.
  3. Проверьте работу прикуривателя, включив зажигание.

Важно! Если новый предохранитель сразу перегорает – ищите короткое замыкание в цепи (поврежденная проводка, неисправное устройство в гнезде или сам прикуриватель).

Диагностика и замена предохранителя цепи зарядки АКБ

Проблемы с зарядкой АКБ на Nissan Primera P12 часто связаны с перегоранием предохранителя цепи генератора. Первичные признаки неисправности включают мигание или постоянное свечение индикатора батареи на приборной панели, снижение напряжения бортовой сети ниже 13.5В при работающем двигателе, а также быстрый разряд аккумулятора.

Для локализации неисправности проверьте целостность предохранителя №54 (40А) в моторном отсеке – он защищает цепь возбуждения генератора и отвечает за зарядку АКБ. Дополнительно осмотрите предохранитель №6 (10А) в салонном блоке (левая торпеда), управляющий контрольной лампой заряда. Используйте мультиметр в режиме прозвонки или визуально оцените состояние плавкой вставки.

Порядок замены предохранителя

  1. Заглушите двигатель и отсоедините отрицательную клемму АКБ.
  2. Определите расположение блоков предохранителей:
    • Подкапотный блок – справа возле аккумулятора (предохранитель №54)
    • Салонный блок – за крышкой в конце левой части торпеды (предохранитель №6)
  3. Специальными пластиковыми щипцами из блока извлеките дефектный элемент.
  4. Установите новый предохранитель строго с номиналом:
    БлокНомерНоминал
    ПодкапотныйF5440A
    СалонныйF610A
  5. Подключите АКБ и запустите двигатель. Проверьте:
    • Погасла ли лампа заряда
    • Напряжение на клеммах АКБ (14.2–14.7В)

Важно! Повторное перегорание указывает на скрытые проблемы: неисправность генератора (износ щеток, диодного моста), КЗ в проводке, или неполадки регулятора напряжения. Требуется углубленная диагностика электросистемы.

Поиск и замена предохранителя кондиционера Р12

Основной блок предохранителей Nissan Primera P12 расположен под капотом в моторном отсеке со стороны водителя. Дополнительный блок находится в салоне автомобиля за защитной панелью слева от рулевой колонки. Предохранитель кондиционера обычно размещается в основном блоке под капотом.

Для точной идентификации используйте схему на внутренней стороне крышки блока предохранителей или руководство пользователя. Ищите обозначение "A/C", "CLIMATE" или "COND" с указанием номинального тока (обычно 10А или 15А). Не путайте с предохранителем вентилятора радиатора, который имеет более высокий номинал (30-40А).

Процедура замены

  1. Заглушите двигатель и выньте ключ зажигания
  2. Снимите крышку блока предохранителей
  3. Специальными пластиковыми щипцами (идут в комплекте с блоком) извлеките проблемный предохранитель
  4. Визуально проверьте целостность металлической нити внутри корпуса
  5. Установите новый предохранитель идентичного номинала (10А, 15А или другой, указанный в схеме)
  6. Защелкните крышку блока после завершения работ

Примечания: Если предохранитель повторно перегорает после замены – проверьте реле кондиционера и цепь компрессора. Использование предохранителей большего номинала может привести к повреждению электропроводки. Всегда имейте в автомобиле набор запасных предохранителей основных значений (10А, 15А, 20А).

Типовые параметрыЗначение
РасположениеОсновной блок (моторный отсек)
Цвет корпусаКрасный (10А) / Синий (15А)
Тип корпусаMini blade (стандарт)
Смежные элементыПредохранитель вентилятора (FAN), реле компрессора

Процедура замены предохранителя стеклоочистителей на Nissan Primera P12

Предохранитель цепи стеклоочистителей в Nissan Primera P12 защищает электродвигатель дворников и управляющую электронику от перегрузок. Располагается в основном монтажном блоке салона, обычно обозначен как "WIPER" или "FRONT WIPER" на схеме крышки блока. Требует замены при отсутствии реакции дворников на включение, частом срабатывании или визуальном повреждении элемента.

Перед началом работ обязательно заглушите двигатель, выньте ключ зажигания и отсоедините клемму "минус" с аккумулятора. Подготовьте новый предохранитель строго соответствующего номинала (чаще 15А или 20А – уточните в руководстве или на схеме блока), специальный пластиковый пинцет из комплекта авто и фонарик для удобства осмотра.

Последовательность действий при замене

  1. Локализация блока предохранителей
    Найдите основной блок в салоне: слева под рулевой колонкой за декоративной панелью. Отожмите фиксаторы крышки и снимите ее.
  2. Идентификация предохранителя
    Изучите схему на внутренней стороне крышки. Найдите позицию, соответствующую стеклоочистителям (обозначения: "WIPER", "WASH", "FRONT WIPER"). При отсутствии схемы воспользуйтесь руководством по эксплуатации.
  3. Извлечение неисправного элемента
    Захватите предохранитель пластиковым пинцетом (обычно закреплен в блоке). Потяните строго вертикально вверх без перекоса. Осмотрите его: перегоревший показывает разрыв нити накаливания или потемнение колбы.
  4. Установка нового предохранителя
    Убедитесь, что номинал нового элемента полностью совпадает со старым. Вставьте его в гнездо до характерного щелчка, соблюдая ориентацию контактов. Не применяйте силу!
  5. Проверка работоспособности
    Подсоедините аккумулятор. Включите зажигание и протестируйте все режимы работы стеклоочистителей (интервальный, постоянный, быстрый) и омывателя. Убедитесь в отсутствии искр или запаха гари.
  6. Завершение работ
    При корректной работе установите крышку блока на место до фиксации защелок. Утилизируйте перегоревший предохранитель.

Если после замены проблема сохраняется, проверьте реле стеклоочистителей (обычно в подкапотном блоке), исправность двигателя дворников, целостность проводки и контакты подрулевого переключателя. Повторное перегорание указывает на короткое замыкание в цепи – требуется углубленная диагностика.

Определение и замена перегоревшего предохранителя фар

Откройте монтажный блок предохранителей, расположенный в салоне со стороны водителя (левая торпеда) или под капотом (уточните в руководстве Р12). Найдите схему расположения предохранителей на обратной стороне крышки блока или в мануале автомобиля. Идентифицируйте предохранитель, отвечающий за ближний/дальний свет фар – обычно маркирован как "HEAD LH/RH", "LOW BEAM" или "HIGH BEAM".

Визуально осмотрите предохранитель через прозрачный корпус. Перегоревший элемент разорвет металлическую нить внутри (видимый обрыв или потемнение). Для точности проверьте целостность тестером в режиме прозвонки: отсутствие сигнала между контактами подтверждает неисправность. Снимите предохранитель специальным пластиковым пинцетом из блока.

Порядок замены

  1. Убедитесь в соответствии номинала: Используйте предохранитель точно такого же ампеража (например, 10А), указанного на корпусе или схеме. Превышение вызовет повреждение электропроводки.
  2. Установите новый предохранитель: Вставьте его в соответствующий разъем блока до полной фиксации контактов. Примените усилие только пальцами – металлические инструменты рискованны.
  3. Проверьте работу фар: Включите зажигание и активируйте свет. Корректное освещение подтвердит успешность замены. Отсутствие света требует диагностики цепи (лампы, реле, проводка).
Типовая проблемаДействие после замены
Фары не включаютсяПроверьте дублирующий предохранитель (при наличии), исправность ламп, реле света, выключатель
Свет пропадает повторноНемедленно ищите КЗ в цепи: осмотр проводки, контактов патронов ламп, коррозию в разъемах

Всегда держите в автомобиле комплект запасных предохранителей основных номиналов. При частом перегорании обязательна углубленная диагностика электросистемы для выявления первопричины.

Поиск предохранителя задних фонарей и его замена

На Nissan Primera P12 предохранитель цепи задних фонарей расположен в основном монтажном блоке салона. Блок находится слева от рулевой колонки под приборной панелью, доступ к нему осуществляется после снятия защитной крышки. Для идентификации нужного предохранителя используйте схему на обратной стороне крышки блока или руководство по эксплуатации – элемент обозначается как "TAIL" или "STOP" мощностью 10А.

Перед заменой обязательно заглушите двигатель и выключите световые приборы. С помощью пластикового пинцета (расположен в блоке) извлеките неисправный предохранитель, визуально оцените целостность плавкой перемычки. Установите новый предохранитель строго того же номинала, проверьте работоспособность задних огней. При повторном перегорании диагностируйте цепь на короткое замыкание.

Ключевые этапы замены

  1. Отключите зажигание и освещение
  2. Снимите крышку блока предохранителей
  3. Найдите Fuse №17 (10А) для стоп-сигналов/габаритов
  4. Извлеките пинцетом дефектный элемент
  5. Вставьте исправный предохранитель 10А
  6. Проверьте работу фонарей
ПараметрЗначение
Номер предохранителяF17
Номинал10 ампер
ЦепьСтоп-сигналы, габаритные огни
Цвет корпусаКрасный

Важно: При установке предохранителя большей мощности возможен перегромозка электропроводки. Для диагностики причин перегорания проверьте:

  • Целостность проводки в багажнике
  • Коррозию патронов ламп
  • Качество контактов в разъемах фонарей

Схема предохранителя обогрева задшего стекла

На Nissan Primera P12 предохранитель цепи обогрева заднего стекла расположен в монтажном блоке салона. Этот блок находится в нижней части панели приборов со стороны водителя, за защитной крышкой. Номинал предохранителя составляет 15 А (ампер), что соответствует стандартной нагрузке цепи.

Для доступа к блоку необходимо снять декоративную накладку, открутив крепежные винты или отщелкнув фиксаторы. Предохранитель обозначен на схеме крышки блока как "REAR DEFOG" или "DEFOGGER". Он занимает позицию F39 в стандартной компоновке блока предохранителей P12.

Проверка и замена

При отказе обогрева выполните следующие действия:

  1. Выключите зажигание и снимите клеммы с аккумулятора
  2. Извлеките предохранитель специальным пинцетом из блока
  3. Осмотрите металлическую перемычку – перегоревший элемент имеет разрыв или потемнение колбы
  4. Установите новый предохранитель строго на 15А, вставив его в гнездо F39 до фиксации

Важно: Если новый предохранитель мгновенно перегорает, ищите короткое замыкание в:

  • Поврежденной проводке в багажнике
  • Окисленных контактах на стекле
  • Неисправном реле обогрева (расположено рядом с блоком предохранителей)
Параметр Значение
Номер позиции F39
Номинал 15A
Цвет корпуса Синий
Сопутствующее реле Ретрофорсера (обозначение R12)

Перед установкой крышки блока убедитесь в плотном контакте предохранителя. После подключения АКБ проверьте работу обогрева – полное очищение стекла занимает 10-15 минут при исправной системе.

Замена предохранителя топливного насоса Nissan Primera P12

Локализуйте блок предохранителей в салоне, расположенный слева от рулевой колонки под пластиковой крышкой. Снимите защитную панель, аккуратно поддев её плоской отвёрткой или пальцами за специальные выемки. Найдите схему распиновки предохранителей на обратной стороне крышки или в руководстве пользователя.

Идентифицируйте предохранитель топливного насоса по схеме – обычно это элемент на 15А (обозначен как FUEL PUMP, FP или номером позиции, например F34). Визуально проверьте целостность металлической перемычки внутри прозрачного корпуса. Повреждённый предохранитель покажет разрыв или потемнение колбы.

Процедура замены

Выключите зажигание и убедитесь, что ключи извлечены из замка. Используйте специальные пластиковые щипцы из блока предохранителей или плоскогубцы для извлечения неисправного элемента строго вертикально. Установите новый предохранитель идентичного номинала (15А), нажав до фиксации. Запустите двигатель для проверки работы насоса – характерное жужжание должно появиться при включении зажигания.

Критические нюансы

  • Обязательно используйте предохранитель с тем же амперажом – установка элемента большей мощности вызовет повреждение электропроводки
  • При повторном перегорании немедленно диагностируйте цепь насоса: проверьте реле, проводку и сопротивление обмотки насоса
  • Не заменяйте предохранитель металлическими "жучками" – это провоцирует возгорание
ПараметрЗначение
Номинал предохранителя15 Ампер
Тип корпусаMini Blade (стандартный)
Цветовая маркировкаГолубой
Типовые причины перегоранияКЗ в проводке, заклинивание насоса, окисление контактов реле

Особенности предохранителя системы ABS и его замена

Предохранитель системы ABS на Nissan Primera P12 защищает цепь управления антиблокировочной системой от перегрузок и коротких замыканий. Он расположен в основном монтажном блоке предохранителей салона (обычно в районе левой ноги водителя), хотя точное положение зависит от года выпуска и комплектации. Этот элемент отличается увеличенным номиналом тока (часто 40-60А) по сравнению с другими цепями из-за высокого энергопотребления модуля ABS и гидравлического насоса.

При выходе предохранителя из строя на приборной панели загорается контрольная лампа ABS, система полностью отключается, а диагностика сканером показывает ошибки по питанию модуля. Важно использовать предохранитель строго соответствующего номинала, указанного на крышке блока или в мануале – установка элемента с меньшим током вызовет мгновенное перегорание, а с большим – риск повреждения дорогостоящих компонентов ABS.

Пошаговая замена предохранителя ABS

  1. Отключите зажигание и снимите клемму «–» с аккумулятора.
  2. Найдите основной блок предохранителей под рулевой колонкой (откройте пластиковую крышку, отщелкнув фиксаторы).
  3. Идентифицируйте предохранитель ABS по схеме на крышке блока или в руководстве (часто помечен как «ABS PUMP», «ABS MOTOR» или «ABS»).
  4. Извлеките неисправный предохранитель специальными пластиковыми щипцами из комплекта блока.
  5. Визуально проверьте целостность нити внутри предохранителя. Убедитесь в отсутствии оплавлений или потемнений в посадочном гнезде.
  6. Установите новый предохранитель с идентичным номиналом (например, 50А), нажав до фиксации.
  7. Подключите аккумулятор и выполните тестовый запуск двигателя. Контрольная лампа ABS должна погаснуть через 2-3 секунды.

Критические нюансы:

  • Запрещено заменять предохранитель без установления причины перегорания – это может быть признаком неисправности насоса ABS или короткого замыкания в проводке.
  • При повторном срабатывании элемента обязательна диагностика сопротивления обмоток двигателя насоса ABS и целостности цепи.
  • Используйте только предохранители типа MAXI (крупные, плоские контакты), соответствующие оригинальному форм-фактору.
Параметр Значение для Nissan Primera P12
Типичный номинал 50A или 60A (уточнять по VIN)
Тип корпуса MAXI (APM / ATC)
Цветовая маркировка Красный (50A), Синий (60A)
Сопутствующие реле Реле насоса ABS (проверить при замене)

Алгоритм замены реле бензонасоса Nissan Primera P12

Перед началом работ подготовьте новое реле бензонасоса (оригинальное или совместимый аналог), тонкую плоскую отвертку и фонарик. Обязательно отсоедините отрицательную клемму аккумулятора для предотвращения короткого замыкания и сброса ошибок ЭБУ.

Убедитесь, что автомобиль стоит на ровной поверхности с затянутым ручным тормозом. Реле расположено в монтажном блоке предохранителей в салоне, обычно за панелью слева от рулевой колонки или под бардачком (точное место уточните в руководстве по эксплуатации конкретной модификации).

Пошаговая процедура демонтажа и установки

  1. Снимите защитную крышку блока предохранителей, аккуратно поддев пластиковые фиксаторы отверткой.
  2. Найдите реле бензонасоса по схеме на обратной стороне крышки или в технической документации (часто обозначено как "Fuel Pump Relay" или "FP Relay", обычно позиция R3 или R4).
  3. Извлеките старое реле вертикальным потягиванием без перекоса. При затрудненном доступе используйте съемник реле или узкие плоскогубцы с защитой на губках.
  4. Сравните маркировки старого и нового реле (номиналы 12V, 20-30А). Убедитесь в идентичности расположения контактов и формы корпуса.
  5. Установите новое реле до характерного щелчка фиксаторов, соблюдая ориентацию контактов (совместите ключ-выступ на корпусе с пазом на посадочном месте).

Проверка работоспособности: Подключите аккумулятор, включите зажигание на 5 секунд (без запуска двигателя) – должен быть слышен кратковременный звук работы бензонасоса. Запустите двигатель, убедитесь в отсутствии глохнущей работы и ошибок на приборной панели.

Типичные симптомы неисправности Риски при некорректной замене
Двигатель не запускается Повреждение посадочного гнезда
Прерывистая работа мотора Короткое замыкание цепи
Отсутствие гула насоса при включении зажигания Неправильная фиксация реле

Важно: При сохранении проблем после замены проверьте предохранитель FP (обычно 15А в том же блоке), целостность проводки к бензонасосу и давление в топливной рампе.

Замена лампы головного света ближнего луча Р12

Для замены лампы ближнего света на Nissan Primera P12 (седан или универсал) потребуется стандартная лампа типа H1 мощностью 55W. Перед началом работ убедитесь, что фары выключены, двигатель остыл, а ключ зажигания извлечён. Откройте капот и найдите задние защитные крышки фар со стороны моторного отсека.

Снимите резиновый пыльник фары, потянув его на себя. Отсоедините колодку проводов от лампы, нажав на фиксатор. Освободите металлическую пружинную скобу-держатель, отогнув её вверх или в сторону (зависит от модификации). Аккуратно извлеките перегоревшую лампу, удерживая за цоколь, избегая касания стеклянной колбы пальцами.

Последовательность установки новой лампы

  1. Вставьте новую лампу H1 в патрон, совместив выступы цоколя с пазами корпуса фары.
  2. Зафиксируйте лампу пружинной скобой до характерного щелчка.
  3. Подсоедините разъём электропроводки к цоколю.
  4. Установите резиновый пыльник, убедившись в отсутствии заломов.

Важно: при замене левой лампы (со стороны водителя) может потребоваться временно снять бачок омывателя для удобства доступа. Для этого:

  • Отсосите жидкость из бачка шприцем
  • Открутите крепёжные болты
  • Аккуратно отведите бачок в сторону

После установки проверьте работу света на разных режимах. Если луч светит неправильно (например, слишком высоко или асимметрично), выполните регулировку фар винтами корректора на корпусе фары. При замене ламп на обеих фарах рекомендуется менять их парно, даже если вторая ещё работает – это обеспечит равномерную яркость.

Процедура замены лампы дальнего света фар на Nissan Primera P12

Перед началом работ убедитесь, что двигатель выключен, ключ зажигания извлечён, а фары переведены в положение "OFF". Подготовьте новую лампу типа H1, соответствующую спецификации производителя, и защитные перчатки для предотвращения загрязнения кварцевого стекла колбы.

Откройте капот и зафиксируйте его штатной подпоркой. Определите расположение задней крышки фары со стороны заменяемой лампы (для дальнего света обычно обозначена маркировкой "HIGH" или символом дальнего света). Очистите зону вокруг фары от грязи во избежание попадания частиц внутрь оптики.

Последовательность демонтажа

  1. Отсоедините колодку проводов: нажмите фиксатор разъёма и потяните его вдоль оси лампы.
  2. Снимите резиновый пыльник: подденьте край уплотнителя отвёрткой с плоским жалом, аккуратно вытягивая его по периметру.
  3. Освободите стальную прижимную скобу: отожмите пружинный фиксатор вверх или в сторону (в зависимости от модификации фары) до характерного щелчка.
  4. Извлеките перегоревшую лампу, удерживая её за цоколь без касания стеклянной части.

Установите новую лампу в обратном порядке, контролируя правильность позиционирования по пазам цоколя. Убедитесь, что прижимная скоба полностью защёлкнулась на базовом кольце фары. Наденьте пыльник, проверяя герметичность посадки по всему контуру, и подключите разъём до фиксации.

Ключевые моментыТребования
Момент затяжки прижимной скобыФиксация без перекоса, свободный ход отсутствует
Проверка герметичностиПыльник должен полностью перекрывать монтажное окно
Тестирование после заменыВключение дальнего света до запуска двигателя

После монтажа включите фары для проверки работоспособности. При отсутствии свечения убедитесь в корректности установки лампы и проверьте предохранитель №16 (15А) в монтажном блоке салона. Избегайте прямого контакта кожи с кварцевым стеклом лампы – жировые следы приводят к локальному перегреву и сокращению ресурса.

Замена передней лампы габарита Примера P12

Для замены передней габаритной лампы на Nissan Primera P12 (модели 2002-2007 гг.) потребуется стандартная лампа типа W5W (T10) мощностью 5W. Перед началом работ убедитесь, что фары автомобиля выключены, а ключ зажигания извлечен из замка. Работы выполняются без снятия фары – доступ осуществляется через монтажные люки в подкапотном пространстве.

Процедура замены различается для правой и левой стороны из-за конструкции моторного отсека: доступ к левой лампе проще, тогда как для правой потребуется временно снять воздушный фильтр или его корпус. Рекомендуется подготовить новую лампу, чистые хлопчатобумажные перчатки (во избежание загрязнения колбы) и плоскую отвертку для демонтажа защитных крышек.

Пошаговая инструкция замены

  1. Откройте капот и зафиксируйте его упором.
  2. Левый габарит:
    • Найдите резиновую крышку круглой формы за левой фарой.
    • Потяните крышку на себя и извлеките её.
  3. Правый габарит:
    • Ослабьте хомуты воздуховода воздушного фильтра.
    • Снимите корпус воздушного фильтра, открутив крепежные гайки (обычно 10мм).
    • Извлеките резиновую крышку доступа (аналогично левой стороне).
  4. Через открывшееся отверстие найдите пластиковый патрон лампы. Поверните его против часовой стрелки на 20-30° и извлеките из гнезда.
  5. Аккуратно вытащите лампу W5W из патрона, взявшись за колбу (не дергайте за провода!).
  6. Установите новую лампу в патрон, убедившись в плотном контакте ножек цоколя.
  7. Вставьте патрон с лампой в фару, совместив метки, и поверните по часовой стрелке до фиксации.
  8. Установите резиновую крышку на место, проверив герметичность посадки.
  9. Для правой стороны: верните на место корпус воздушного фильтра и затяните крепления.

Важные нюансы: Не касайтесь стекла новой лампы голыми руками – жировые следы приводят к локальному перегреву и сокращению срока службы. При установке патрона избегайте перекоса – неправильная посадка вызовет попадание влаги в фару. После замены обязательно проверьте работу габарита перед поездкой.

Компонент Характеристика Артикул/аналог
Лампа габарита W5W (T10), 12V, 5W Philips 12819WVP, Osram 2825
Резиновая крышка Ø 60-65 мм Оригинал 26145-AL600

Установка новых ламп в задние блок-фары Nissan Primera P12

Перед началом работ подготовьте новые лампы необходимых типов (обычно W5W для габаритов, P21W для стоп-сигналов/указателей поворота, P21/5W для заднего хода/противотуманных фар - проверьте маркировку на старых лампах или руководство). Убедитесь, что автомобиль стоит на ровной поверхности, зажигание выключено, а фары остыли. Приготовьте тонкие перчатки (чтобы не оставить жирных следов на стекле фары или колбе лампы) и набор отверток (крестовую и плоскую).

Откройте багажник. Для доступа к задней части блок-фары необходимо снять соответствующую часть внутренней обивки багажника. Обычно она крепится пластиковыми клипсами или саморезами. Аккуратно подденьте и снимите клипсы или выкрутите саморезы, после чего отогните обивку в сторону, обеспечив удобный доступ к обратной стороне фары. Будьте осторожны, не повредите обивку.

Процесс замены лампы

  1. Снимите разъем питания: Найдите разъем электропроводки, подключенный к задней части фары. Нажмите на фиксатор (обычно язычок или защелка) и отсоедините разъем.
  2. Демонтируйте фару (если требуется):
    • Найдите крепежные гайки или болты, удерживающие фару с внутренней стороны багажника (обычно 2-3 штуки). Часто они закрыты пластиковыми заглушками.
    • С помощью подходящей головки или гаечного ключа (часто 10мм) осторожно открутите крепеж. Держите фару рукой, чтобы она не упала.
    • Аккуратно потяните фару наружу, освобождая ее направляющие штыри из кузовных проушин. Иногда требуется приложить небольшое усилие, чтобы преодолеть резиновые уплотнители.
  3. Замените лампу:
    • Если фара снята: Положите ее на чистую мягкую поверхность лицевой частью вниз. Найдите на тыльной стороне круглые пластиковые крышки (патроны), соответствующие нужной лампе. Поверните крышку против часовой стрелки (обычно на 1/4 или 1/2 оборота) и снимите ее.
    • Если фара не снималась (для некоторых ламп доступ возможен): Найдите нужный патрон внутри багажника, поверните и снимите его.
    • Извлеките неисправную лампу из патрона. Для этого обычно нужно слегка нажать на нее и повернуть против часовой стрелки.
    • Важно: Берите новую лампу только чистыми руками или в перчатках! Жир с пальцев, попавший на стеклянную колбу, может привести к локальному перегреву и преждевременному перегоранию. Вставьте новую лампу в патрон, совместив выступы на цоколе лампы с пазами в патроне. Слегка надавите и поверните лампу по часовой стрелке до фиксации.
    • Убедитесь, что лампа сидит плотно. Установите пластиковую крышку патрона на место и поверните ее по часовой стрелке до упора.
  4. Установите фару обратно (если снимали):
    • Аккуратно поднесите фару к кузову, совместив направляющие штыри с проушинами. Убедитесь, что резиновый уплотнитель лег ровно по контуру кузова.
    • Заведите крепежные болты/шпильки в отверстия и затяните гайки/болты вручную до момента "прихвата".
    • Окончательно равномерно затяните крепеж ключом с умеренным усилием, избегая перекоса фары и повреждения пластика.
  5. Подключите разъем: Подсоедините разъем электропроводки к тыльной стороне фары до характерного щелчка фиксатора.
  6. Проверка: Включите зажигание. Попросите помощника проверить работу всех функций задних фонарей (габариты, стоп-сигналы, указатели поворота, задний ход, противотуманная фара) или проверьте их сами, отражаясь, например, в витрине или используя зеркала. Убедитесь, что все установленные лампы работают корректно и нет ошибок на приборной панели.
  7. Сборка: Установите на место снятую часть обивки багажника, закрепив ее клипсами или саморезами. Закройте багажник.

Ключевые моменты безопасности: Всегда используйте лампы только указанной мощности и типа. Никогда не прикасайтесь к стеклянной колбе галогенной лампы голыми руками – используйте салфетку или перчатки. Убедитесь в надежной фиксации разъема и патронов для предотвращения попадания влаги. При демонтаже/монтаже фары избегайте чрезмерных усилий, чтобы не сломать пластиковые крепления или корпус фары.

Функция лампы Типичный тип лампы для P12 Примечание
Габаритный огонь (хвост) W5W (T10) Маленькая "цокольная" лампа
Стоп-сигнал / Указатель поворота P21W (BAU15s) Одинарный контакт, цоколь с "юбкой"
Фонарь заднего хода / Противотуманный фонарь P21/5W (BAY15d) Двойной контакт, два режима яркости

Снятие и замена салонного плафона освещения

Отсоедините минусовую клемму аккумулятора для обесточивания цепи. Аккуратно подденьте прозрачную рассеивающую линзу плафона тонкой пластиковой картой или монтажкой, начиная с узкой стороны ближе к лобовому стеклу. Извлеките линзу из корпуса, избегая чрезмерных усилий во избежание поломки креплений.

Извлеките перегоревшие лампы накаливания W5W (тип T10) или светодиодные модули (в зависимости от комплектации), потянув их прямо из патронов. При замене светодиодов убедитесь в совпадении цоколёвки и мощности с оригиналом. Проверьте контакты патронов на окисление – при необходимости зачистите их мелкой наждачной бумагой.

Установка нового плафона

Снимите корпус плафона, открутив два самореза крестовой отвёрткой (расположены под линзой). Отожмите фиксаторы по периметру корпуса и аккуратно снимите блок, отсоединив разъём электропроводки. Установите новый плафон в обратной последовательности:

  1. Подсоедините разъём питания к новому блоку
  2. Аккуратно заведите корпус в проём потолка, совместив монтажные отверстия
  3. Зафиксируйте саморезами без перетяга
  4. Установите лампы/светодиоды в патроны до щелчка
  5. Закройте линзу, нажимая по краям до полной фиксации

Подключите аккумулятор и проверьте работу освещения во всех режимах (от дверей, отдельных зон). При замене светодиодных элементов учитывайте параметры:

ПараметрЛампы W5WСветодиодные модули
Мощность5W1-3W
Цветовая температура2700K (жёлтый)4000-6000K (белый)
Тип цоколяT10 (W5W)T10 (с резистором CANBUS)

При установке неоригинальных компонентов избегайте дешёвых аналогов без маркировки – возможны ошибки бортовой системы или блики в салоне. После монтажа убедитесь в отсутствии зазоров между корпусом и потолком.

Замена поворотника на переднем крыле Nissan Primera P12

Процедура требует снятия колеса или доступа через арку колесной ниши для удобства работы. Необходимо подготовить рабочее пространство, обеспечив устойчивость автомобиля на подъемнике или домкратных стойках.

Перед началом работ отсоедините отрицательную клемму аккумулятора для предотвращения короткого замыкания. Убедитесь в наличии новой лампы поворотника, соответствующей спецификации P12 (тип WY5W).

Пошаговая инструкция замены

  1. Снимите колесо (рекомендуется) или выверните руль в сторону, противоположную заменяемому поворотнику.
  2. Демонтируйте пластиковые фиксаторы крепления подкрылка:
    • Подденьте центральные штифты крестовой отверткой
    • Извлеките весь фиксатор из кузова
    • Отогните подкрылок в сторону
  3. Найдите корпус поворотника, закрепленный на крыле тремя пластиковыми защелками.
  4. Отсоедините электрический разъем:

    Нажмите на фиксатор язычка

    Потяните разъем вдоль провода

  5. Сожмите боковые лепестки корпуса фары одновременно, выталкивая его наружу.
  6. Извлеките старую лампу поворотника поворотом против часовой стрелки.

Сборку выполняйте в обратном порядке, соблюдая особенности:

  • Убедитесь в отсутствии перекоса корпуса при установке
  • Проверьте герметичность резинового уплотнителя разъема
  • Протестируйте работу поворотника до фиксации подкрылка
Тип лампыРаспространенные неисправностиМомент затяжки (фиксаторы)
WY5W (T20)Окисление контактовРучная защелка
P21W (альтернатива)Трещины на корпусеДо щелчка

Подбор и установка новых щеток стеклоочистителя

Для Nissan Primera P12 критично выбрать щетки стеклоочистителя, соответствующие типу кузова: седан (DBA-P12) и универсал (DBA-W12) имеют разную длину дворников. Основной водительский дворник на седане требует 600 мм, пассажирский – 450 мм; для универсала – 650 мм и 450 мм соответственно. Уточняйте размеры в техдокументации или замером старых щеток линейкой.

Рекомендуется приобретать каркасные или бескаркасные (гибридные) щетки проверенных брендов (Bosch, Valeo, Denso), совместимые с крючковым креплением J-Hook (тип "J"), стандартным для P12. Избегайте дешевых аналогов – некачественный резиновый профиль быстро дубеет на морозе или трескается, оставляя разводы и ухудшая обзор.

Процесс замены

Процесс замены

Поднимите рычаг дворника от стекла, нажав на фиксатор крепления (обычно пластиковую кнопку снизу). Для безопасного отсоединения:

  1. Оттяните металлический фиксатор на крючке рычага вниз.
  2. Сдвиньте щетку вдоль рычага до выхода из зацепления.

Важно: Не бросайте рычаг – он может ударить по стеклу. Подложите под него полотенце перед началом работ. Установка новой щетки:

  • Совместите паз на корпусе новой щетки с крючком рычага.
  • Задвиньте щетку до характерного щелчка фиксатора.
  • Проверьте надежность крепления, потянув щетку на себя.

После монтажа протрите резиновую кромку спиртом для удаления защитной смазки, затем включите омыватель и дворники, оценив чистоту хода и отсутствие подтеков. При появлении скрипа или пропусков участков стекла – проверьте установку и износ резинки.

Замена салонного фильтра Nissan Primera P12

Салонный фильтр в Nissan Primera P12 расположен за бардачком в центральной консоли. Для доступа к нему необходимо демонтировать перчаточный ящик. Откройте бардачок до упора, затем нажмите на боковые фиксаторы по краям, чтобы освободить ограничители хода.

После снятия бардачка открутите два винта крепления пластиковой панели под ним с помощью крестовой отвертки. Снимите панель, чтобы открыть доступ к крышке фильтра. Фильтрующий элемент находится в прямоугольном пластиковом корпусе с защелками по бокам.

Процедура замены

  1. Отожмите защелки корпуса фильтра и снимите крышку
  2. Извлеките старый фильтр, обращая внимание на направление установки (стрелка на рамке фильтра должна указывать вниз)
  3. Очистите посадочное место от мусора и пыли
  4. Установите новый фильтр в соответствии с маркировкой воздушного потока
  5. Закройте крышку корпуса до щелчка защелок

Важно: используйте только совместимые фильтры угольного или стандартного типа (оригинальные номера: 27275-M69G00 или аналог). Регулярная замена каждые 15 000 км предотвращает запотевание стекол и снижает нагрузку на систему кондиционирования.

Тип фильтра Срок замены Особенности
Стандартный бумажный 10-15 тыс. км Базовая защита от пыли
Угольный 10-15 тыс. км Нейтрализация запахов и газов

При обратной сборке аккуратно установите бардачок, проверяя работу фиксаторов. Неправильный монтаж может вызвать дребезжание панелей при движении. Работы выполняются без инструментов за 15-20 минут.

Процесс замены воздушного фильтра двигателя

Откройте капот и найдите корпус воздушного фильтра в моторном отсеке. Обычно он представляет собой прямоугольный пластиковый короб чёрного цвета, расположенный справа или слева от двигателя, с толстым патрубком, идущим к дроссельному узлу.

Отщёлкните металлические или пластиковые защёлки, удерживающие верхнюю крышку корпуса. Убедитесь, что на корпусе нет дополнительных винтов или креплений – на P12 чаще встречаются именно защёлкивающиеся механизмы фиксации.

Демонтаж старого и установка нового фильтра

Снимите верхнюю часть корпуса, приподняв её вверх. Аккуратно извлеките старый воздушный фильтр, обращая внимание на его ориентацию внутри короба (обычно стрелкой или надписью "UP" к крышке).

Проверьте состояние посадочной площадки: очистите внутреннюю полость корпуса от пыли и мусора с помощью пылесоса или влажной тряпки. Убедитесь, что резиновый уплотнитель на крышке не повреждён.

Поместите новый фильтр в корпус, совместив его форму с пазами и строго соблюдая правильную ориентацию (метка должна быть направлена вверх). Не прилагайте усилий – элемент должен лечь свободно.

Верните крышку на место и плотно закройте все защёлки до характерного щелчка. Проверьте герметичность: крышка должна прилегать равномерно, без перекосов и зазоров.

  1. Открыть капот и зафиксировать его упором.
  2. Определить расположение корпуса воздушного фильтра.
  3. Отстегнуть защёлки корпуса.
  4. Снять верхнюю крышку.
  5. Извлечь старый фильтр.
  6. Очистить корпус от загрязнений.
  7. Установить новый фильтр правильной стороной вверх.
  8. Закрыть крышку и защёлкнуть крепления.
Критичный момент Последствия ошибки
Неправильная ориентация фильтра Снижение фильтрации, возможное попадание мусора в двигатель
Незащёлкнутые крепления Подсос нефильтрованного воздуха, сбои в работе ДМРВ
Загрязнение корпуса при замене Ускоренный износ нового фильтра, нарушение воздушного потока

Снятие и монтаж аккумулятора Примера Р12

Откройте капот и зафиксируйте его штатной опорой. Определите расположение аккумуляторной батареи в моторном отсеке – обычно в правой задней части под пластиковой крышкой. Снимите декоративную накладку (при наличии), отстегнув крепежные клипсы или выкрутив винты крестовой отверткой.

Ослабьте ключом на 10 мм гайку крепления отрицательной клеммы ("–"). Снимите клемму с вывода АКБ и отведите провод в сторону, исключая случайный контакт с массой. Аналогично ослабьте и снимите положительную клемму ("+"), тщательно изолировав ее ветошью или резиновым колпачком во избежание короткого замыкания.

Демонтаж аккумуляторной батареи

  1. Открутите ключом на 12 или 13 мм прижимную планку в нижней части корпуса АКБ
  2. Извлеките аккумулятор, удерживая его вертикально – избегайте резких наклонов во избежание вытекания электролита
  3. Очистите посадочную площадку от грязи и окислов металлической щеткой

Установка нового аккумулятора

  • Убедитесь, что новая батарея соответствует параметрам:
    Пусковой ток≥360 А (EN)
    Емкость60–70 А·ч
    ПолярностьОбратная (минус слева)
  • Установите АКБ на штатное место, закрепите прижимной планкой с моментом затяжки 15–20 Н·м

Наденьте положительную клемму на соответствующий вывод, затяните гайку моментом 5–6 Н·м. Повторите операцию с отрицательной клеммой. Нанесите на контакты защитную смазку (например, Литол-24). Проверьте надежность фиксации проводов и отсутствие их перегибов.

После подключения выполните инициализацию электронных систем: запустите двигатель, дайте поработать на холостом ходу 10 минут. Проверьте работу фар, стеклоподъемников и аудиосистемы. При появлении ошибок на панели приборов потребуется сброс через диагностический разъем OBD-II.

Признаки неисправности генератора и диагностика

Неисправный генератор вызывает системные проблемы в электрооборудовании автомобиля. Напряжение ниже 13.5 В при работе двигателя приводит к постепенной разрядке АКБ, а скачки выше 15 В повреждают бортовую электронику. Отказ генератора часто сопровождается активацией индикатора "аккумулятор" на приборной панели.

Ключевые признаки включают тусклый свет фар при холостых оборотах, мигание лампочек при изменении нагрузки, затрудненный запуск двигателя даже после зарядки батареи. Дополнительные симптомы – свист или скрежет из-под капота, запах горелой проводки или резины от перегрева обмоток.

Методы диагностики

  1. Визуальный осмотр:
    • Проверка целостности приводного ремня на отсутствие трещин и правильное натяжение
    • Осмотр контактов на окисление и коррозию
    • Контроль состояния проводов от генератора к АКБ
  2. Измерение напряжения мультиметром:
    РежимНормальное значение
    Заглушенный двигатель12.4–12.7 В
    Холостой ход13.5–14.5 В
    Обороты 2500–3000 об/мин14.0–14.4 В
  3. Проверка цепи заряда:
    • Тест падения напряжения на силовом кабеле (макс. 0.5 В)
    • Диагностика предохранителей цепи генератора (например, F6 100А в моторном щитке)
  4. Тест под нагрузкой:
    • Включение фар, печки, обогревов при 2000 об/мин – напряжение не должно падать ниже 13 В
    • Проверка тока утечки при выключенном зажигании (норма до 50 мА)

Контроль уровня тормозной жидкости и долив

Регулярная проверка уровня тормозной жидкости в бачке – критически важная процедура для безопасной эксплуатации Nissan Primera P12. Осмотр проводится на холодной машине (после стоянки), так как нагретая жидкость расширяется. Найдите полупрозрачный пластиковый резервуар с метками «MIN» и «MAX» на главном тормозном цилиндре (со стороны водителя у перегородки моторного отсека). Убедитесь, что уровень находится между этими отметками.

Если уровень ниже «MIN», немедленно долейте рекомендованную производителем жидкость (обычно DOT 3 или DOT 4 – уточните в руководстве). Используйте только новую, герметично упакованную жидкость из-за ее гигроскопичности. Снимите крышку бачка (протрите ее от грязи перед открытием), аккуратно заполните резервуар до «MAX». Перелив недопустим – излишки могут выплеснуться при нагреве и повредить лакокрасочное покрытие или резиновые детали.

Ключевые аспекты процедуры

  • Частота проверки: Каждые 2 недели или перед длительной поездкой.
  • Признаки проблем:
    • Постоянное падение уровня указывает на утечку (проверьте шланги, цилиндры колес, главный тормозной цилиндр).
    • Темный цвет или помутнение жидкости сигнализируют о необходимости замены.
  • Меры предосторожности:
    1. Не допускайте контакта жидкости с кожей, краской или резиной – она агрессивна.
    2. Исключите попадание воды или грязи в бачок.
    3. Затягивайте крышку до щелчка для предотвращения впитывания влаги из воздуха.
Ситуация Действие
Уровень чуть ниже «MIN» Долить до «MAX», контролировать в течение недели
Уровень резко упал Немедленная диагностика тормозной системы
Жидкость старше 2 лет Полная замена независимо от уровня

Замена тормозных колодок передних колес Nissan Primera P12

Для замены передних тормозных колодок Nissan Primera P12 потребуется стандартный набор инструментов: домкрат, баллонный ключ, монтировка, набор гаечных ключей и тормозной очиститель. Обязательно используйте новые колодки оригинального качества, соответствующие спецификации производителя. Предварительно приобретите графитовую смазку для направляющих суппорта и подготовьте емкость для слива тормозной жидкости.

Перед началом работ установите автомобиль на ровную поверхность, зафиксируйте задние колеса противооткатными башмаками и ослабьте болты крепления передних колес. Не снимайте колеса полностью до поднятия домкратом – это предотвратит случайное смещение машины. Откройте капот и проверьте уровень тормозной жидкости в бачке, при необходимости откачайте излишки шприцем, чтобы избежать перелива при вдавливании поршня суппорта.

Пошаговая процедура замены

  1. Поднимите переднюю часть авто домкратом, снимите колесо и очистите суппорт от грязи
  2. Открутите два направляющих болта суппорта (обычно 14 мм) с помощью шестигранного ключа
  3. Снимите скобу суппорта, аккуратно поддев ее монтировкой
  4. Извлеките старые колодки, запомнив их расположение и ориентацию
  5. Осмотрите тормозной диск на предмет глубоких рисок и неравномерного износа
  6. Вдавите поршень суппорта специальным зажимом или монтировкой
  7. Очистите посадочные места суппорта металлической щеткой
  8. Нанесите графитовую смазку на тыльные стороны новых колодок и направляющие пальцы
  9. Установите новые колодки в обратном порядке, совместив их с диском
  10. Затяните направляющие болты с усилием 25-30 Н∙м

Внимание: Перед установкой колеса несколько раз нажмите педаль тормоза до упора для посадки колодок. Первые 200 км избегайте резкого торможения для притирки поверхностей. Обязательно проверьте отсутствие утечки тормозной жидкости из суппорта после сборки.

Критичные моментыПоследствия нарушения
Смазка направляющихКлинит суппорт, неравномерный износ
Очистка посадочных местСвист при торможении
Правильная ориентация колодокСнижение эффективности торможения
Момент затяжки болтовОтрыв суппорта на ходу

После замены колодок обязательно проверьте работу тормозов на малой скорости перед выездом на дорогу. При появлении биения руля или шума повторите процедуру установки, проверив чистоту контактных поверхностей. Для моделей с датчиком износа колодок подключите разъем нового датчика перед финальной сборкой.

Проверка и замена задних тормозных колодок

Определение износа задних колодок Nissan Primera P12 выполняется через технологические отверстия в тормозном диске или суппорте. Критический показатель – остаточная толщина фрикционного материала менее 3 мм, включая металлические индикаторы износа, издающие характерный скрежет при торможении. Обязательно сопоставляйте износ на обоих колесах оси – существенная разница указывает на неисправность суппорта или направляющих.

Параллельно оцените состояние тормозного диска: глубокие борозды, ступенчатые выработки кромок или синеватый оттенок от перегрева требуют проточки или замены. Проверьте целостность пыльников направляющих пальцев и отсутствие подтёков тормозной жидкости на задней части суппорта – эти признаки свидетельствуют о необходимости обслуживания механизмов перед установкой новых колодок.

Процедура замены (барабанный вариант)

  1. Поднимите автомобиль домкратом, снимите колесо
  2. Очистите тормозной щит от грязи сжатым воздухом
  3. Открутите стопорные пружины и стяжные пружины колодок
  4. Снимите распорную планку и регулировочный механизм
  5. Извлеките старые колодки, тщательно протрите посадочные площадки
  6. Смажьте контактные точки колодок и ось рычага ручника высокотемпературной пастой
  7. Установите новые колодки в обратной последовательности
  8. Отрегулируйте зазор через сервисное отверстие в барабане

Важные нюансы:

  • При дисковых задних тормозах используйте специнструмент для вдавливания поршня суппорта с одновременным его поворотом по часовой стрелке (из-за стояночного тормоза)
  • Обязательно очищайте и смазывайте направляющие пальцы суппорта медной смазкой
  • Перед монтажём колеса 5-6 раз нажмите педаль тормоза для выбора зазора
  • Проверьте уровень тормозной жидкости в бачке (может подняться после вдавливания поршней)
Компонент Рекомендуемое действие при замене
Пружины и фиксаторы Обязательная замена на новые из ремкомплекта
Направляющие пальцы Чистка, смазка, замена повреждённых пыльников
Регулировочный механизм (барабаны) Промывка в тормозной жидкости, смазка зубцов

Снятие и установка катушек зажигания Nissan Primera P12

Перед началом работ убедитесь, что двигатель остыл, отсоедините минусовую клемму аккумуляторной батареи. Подготовьте необходимые инструменты: торцевой ключ (чаще 10 мм) для клеммы АКБ, крестовую отвертку для декоративной накладки (если применимо), ключ-трещотку с удлинителем и головкой на 10 мм для болтов крепления катушек, а также съемник высоковольтных проводов или плоскогубцы с изолированными ручками.

Определите расположение катушек зажигания на двигателе (обычно установлены непосредственно над свечами зажигания). Снимите пластиковую декоративную крышку двигателя (при наличии), открутив фиксирующие винты или отщелкнув крепления. Визуально осмотрите катушки и высоковольтные провода, запомните или сфотографируйте их порядок подключения.

Процедура снятия

  1. Отсоедините электрический разъем от катушки зажигания. Нажмите на фиксатор и аккуратно потяните колодку проводов в сторону от катушки.
  2. Снимите высоковольтный провод:
    • Для систем с индивидуальными проводами: Возьмитесь за защитный колпачок провода у основания катушки, проверните его на 90 градусов и потяните вверх.
    • Для систем с катушками типа "карандаш" (COP): Катушка устанавливается непосредственно на свечу, высоковольтный провод отсутствует. Переходите к шагу 3.
  3. Выкрутите болт крепления катушки зажигания к клапанной крышке (обычно один болт на 10 мм).
  4. Плавно покачивая из стороны в сторону, вытяните катушку зажигания вверх из свечного колодца. Избегайте резких движений и чрезмерных усилий.

Процедура установки

  1. Очистите посадочное место катушки и свечной колодец от грязи и влаги. Проверьте состояние уплотнительного кольца на новой катушке (для COP).
  2. Аккуратно вставьте новую катушку зажигания в свечной колодец до упора, соблюдая вертикальное положение.
  3. Затяните болт крепления катушки моментом 8-10 Н·м. Не перетягивайте во избежание повреждения корпуса.
  4. Подключите высоковольтный провод (если применимо):
    • Убедитесь, что колпачок провода чистый и не поврежден.
    • Плотно насадите колпачок на контакт катушки до характерного щелчка.
  5. Подсоедините электрический разъем к катушке до щелчка фиксатора.

После установки всех катушек верните на место декоративную крышку двигателя и надежно подсоедините минусовую клемму аккумулятора. Запустите двигатель и проверьте отсутствие ошибок и пропусков зажигания.

Ключевой момент Рекомендация
Порядок замены Меняйте катушки по одной во избежание путаницы проводов
Диагностика Проверяйте свечи зажигания при снятии катушек
Безопасность Не отсоединяйте разъемы катушек при работающем двигателе

Последовательность замены свечей зажигания

Последовательность замены свечей зажигания

Перед началом работ убедитесь, что двигатель остыл до комнатной температуры. Подготовьте новые свечи с правильным калильным числом (уточните в руководстве), динамометрический ключ, свечную головку с удлинителем и ветошь.

Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Очистите область вокруг катушек зажигания от грязи, чтобы посторонние частицы не попали в цилиндры.

Пошаговая процедура

  1. Демонтаж катушек зажигания:
    • Отожмите фиксаторы электрических разъемов катушек
    • Аккуратно отсоедините коннекторы от всех катушек
    • Выкрутите крепежные болты (обычно 10 мм) с помощью торцевого ключа
    • Плавно извлеките катушки, раскачивая их из стороны в сторону
  2. Извлечение старых свечей:

    Вставьте свечную головку в колодец, соблюдая соосность. Выкручивайте свечи против часовой стрелки, придерживая удлинитель. Если свеча "прикипела", аккуратно обработайте резьбу проникающей смазкой WD-40.

  3. Подготовка новых свечей:

    Проверьте зазор между электродами щупом (стандартно 1.0-1.1 мм для QR20DE). При необходимости отрегулируйте подгибанием бокового электрода. Не наносите смазку на резьбу – современные свечи имеют антифрикционное покрытие.

  4. Установка и затяжка:

    Вручную вкрутите свечи до упора, избегая перекоса. Затяните динамометрическим ключом с усилием:

    ДвигательМомент затяжки (Н·м)
    QG18DE (1.8 л)25 ± 3
    QR20DE (2.0 л)20 ± 2
  5. Сборка:
    • Установите катушки, совместив направляющие шпильки
    • Затяните крепежные болты моментом 8-10 Н·м
    • Подключите электрические разъемы до щелчка фиксаторов
    • Подсоедините аккумулятор

После запуска двигателя проверьте отсутствие ошибок CHECK ENGINE и плавность работы на холостом ходу. Утилизируйте старые свечи согласно экологическим нормам.

Диагностика датчика коленвала и его замена

Диагностика датчика коленвала и его замена

Проверка датчика положения коленчатого вала (ДПКВ) на Nissan Primera P12 начинается с визуального осмотра целостности корпуса, состояния разъёма и проводки. Наличие трещин, следов масла или антифриза требует незамедлительной замены. Для точной диагностики используется мультиметр: измеряется сопротивление (номинал 500-700 Ом при +20°C) и переменное напряжение (0,3-1,5 В при прокрутке стартером). Отклонения от нормы указывают на неисправность.

При диагностике также анализируются ошибки через OBD-II сканер (распространённые коды P0335, P0336). Важно исключить загрязнение магнитного сердечника металлической стружкой и проверить зазор между датчиком и задающим диском (0,5-1,5 мм). Обрыв экранирующей оплётки провода или межвитковое замыкание катушки часто становятся скрытыми причинами сбоев.

Процедура замены

  1. Отсоединить минусовую клемму АКБ
  2. Снять пластиковый кожух двигателя (при наличии)
  3. Очистить зону вокруг датчика от грязи
  4. Отжать фиксатор разъёма и отсоединить колодку проводов
  5. Выкрутить крепёжный болт (обычно на 10 мм)
  6. Аккуратно извлечь датчик из посадочного отверстия

Установка нового ДПКВ:

  1. Обработать посадочное место очистителем контактов
  2. Вставить новый датчик до упора (без перекоса)
  3. Затянуть болт моментом 8-10 Н·м
  4. Нанести диэлектрическую смазку на контакты разъёма
  5. Подключить колодку проводов до щелчка фиксатора
  6. Выполнить сброс ошибок ECU и проверить работу двигателя

Критические моменты: запрещается прикладывать ударные нагрузки к корпусу датчика, использовать герметики на магнитном наконечнике. После замены обязательна проверка стабильности холостого хода и отсутствия ошибок при резком повышении оборотов.

Особенности замены топливного фильтра Примера Р12

Замена топливного фильтра на Nissan Primera P12 требует строгого соблюдения мер безопасности из-за высокого давления в системе и риска возгорания. Работы проводятся только при холодном двигателе в хорошо проветриваемом помещении, с обязательным сбросом остаточного давления в топливной магистрали через специальный клапан на топливной рампе.

Доступ к фильтру осложнён его расположением под днищем автомобиля в районе заднего моста. Для демонтажа потребуется подъёмник или эстакада, а также набор торцевых головок и защитные очки. Крепление фильтра выполнено металлическим хомутом, который часто подвергается коррозии и требует аккуратного откручивания.

Ключевые этапы и нюансы

Основные шаги при замене:

  1. Сброс давления: Найти штуцер на топливной рампе под капотом, накрыть его ветошью и осторожно нажать клапан отверткой.
  2. Отключение топливного насоса: Снять предохранитель топливного насоса (обычно F/P в монтажном блоке салона) и завести двигатель до полной остановки.
  3. Демонтаж старого фильтра:
    • Ослабить хомут крепления
    • Отсоединить топливные шланги (запомнить направление потока!)
    • Отсоединить датчик давления/водоотделитель при наличии
  4. Установка нового фильтра:
    • Совместить стрелку на корпусе с направлением потока (к двигателю)
    • Проверить плотность посадки уплотнительных колец на штуцерах
    • Затянуть хомут с моментом 5-7 Н·м

Критические ошибки: Установка фильтра в обратном направлении вызовет падение мощности. Повреждение уплотнений при монтаже приведёт к утечке топлива. Использование неоригинального фильтра (например, без дренажного клапана для воды) сократит ресурс ТНВД.

Параметр Оригинал (Nissan) Аналог (Пример)
Артикул 16400-JA00A Mahle KL169
Ресурс 80-100 тыс. км 60-80 тыс. км
Особенности Встроенный водоотделитель Требует ручного слива воды

После заменки включите зажигание на 10-15 секунд (без запуска двигателя) для заполнения системы, проверьте отсутствие течей перед запуском. Первые 2-3 км возможны кратковременные провалы оборотов из-за воздуха в магистрали.

Список источников

При подготовке материалов по предохранителям и деталям Nissan Primera P12 использовались специализированные технические документы и отраслевые ресурсы. Основное внимание уделялось официальным данным производителя и проверенным практическим руководствам.

Ключевые источники включают документацию по электрическим схемам, каталоги запчастей и профильные технические публикации. Ниже представлен перечень используемых материалов для углубленного изучения темы.

Техническая документация и справочные материалы

  • Официальное руководство по ремонту Nissan Primera P12 (Российское издание)
  • Каталог электронных компонентов NISSAN FAST (раздел Primera P12)
  • Workshop Manual Nissan Primera P12 (раздел "Body Electrical System")
  • Схемы блоков предохранителей EWD (Electrical Wiring Diagram) 2002-2007 гг.
  • Технические бюллетени NTB (Nissan Technical Bulletin) по замене компонентов

Онлайн-ресурсы и профессиональные издания:

  1. База данных автомобильных предохранителей Fuse-Box.Design
  2. Архивы журнала "Автоэлектроника и электрооборудование"
  3. Технический форум NISSAN CLUB RUSSIA (раздел Primera P12)
  4. Методические рекомендации по диагностике цепей TSB (Technical Service Bulletin)

Видео: Ниссан примера р12 замена вентилятора отопления
