Ремонт печки Калина - меняем моторчик вентилятора своими руками
Статья обновлена: 18.08.2025
Исправная работа отопителя салона – ключевой фактор комфорта водителя и пассажиров Лада Калина. Сердцем этой системы является моторчик вентилятора печки, обеспечивающий циркуляцию теплого или холодного воздуха.
Выход из строя электродвигателя вентилятора полностью парализует климатическую установку автомобиля: летом вы останетесь без охлаждения, зимой – без обогрева и очистки стекол от наледи.
Самостоятельная замена неисправного моторчика – посильная задача для большинства автовладельцев при наличии базовых навыков и правильного подхода. Знание нюансов процесса сэкономит время и исключит типичные ошибки.
Отсоединение минусовой клеммы аккумулятора
Перед началом работ с электрооборудованием автомобиля Лада Калина обязательно обесточьте бортовую сеть. Это исключит риск короткого замыкания при случайном контакте инструмента с токопроводящими элементами и защитит электронные компоненты от повреждения.
Минусовая клемма (подключена к "массе" кузова) выбирается для отсоединения первой, так как при работе с ней снижается вероятность искрообразования. Используйте ключ на 10 мм для ослабления крепления клеммы на аккумуляторе.
Порядок действий
- Заглушите двигатель и извлеките ключ из замка зажигания.
- Наденьте защитные очки и диэлектрические перчатки.
- Ослабьте гайку крепления минусовой клеммы (-) гаечным ключом.
- Снимите клемму с токовывода АКБ, аккуратно покачивая её из стороны в сторону.
- Отведите провод в сторону и зафиксируйте его, исключив случайный контакт с выводом.
Важно: Не допускайте одновременного касания металлическим инструментом плюсовой и минусовой клемм! После снятия изолируйте минусовой провод ветошью или специальным колпачком.
Демонтаж пластикового кожуха педального узла
Перед началом демонтажа кожуха убедитесь в отключении минусовой клеммы аккумулятора для предотвращения короткого замыкания или срабатывания подушек безопасности. Подготовьте крестовую отвертку с длинным жалом и фонарик для удобства работы в ограниченном пространстве под рулевой колонкой.
Снимите нижнюю панель облицовки под рулевой колонкой, открутив саморезы крепления и аккуратно отведя ее в сторону. Обеспечьте достаточный зазор для доступа к верхним креплениям кожуха педалей – при необходимости временно опустите блок предохранителей, ослабив его фиксаторы.
Последовательность демонтажа
- Найдите три самореза крепления верхней части кожуха: два расположены над педалью тормоза, один – над акселератором.
- Выкрутите саморезы крестовой отверткой, удерживая кожух рукой для предотвращения падения.
- Отсоедините нижнюю часть кожуха от кронштейна пола, сжав боковые пластиковые фиксаторы и потянув элемент вверх.
- Аккуратно выведите кожух из зоны педалей, манипулируя им вокруг тяги привода дроссельной заслонки.
При демонтаже избегайте резких движений – пластиковые защелки на нижнем креплении легко ломаются. Если кожух «закусило», проверьте наличие неоткрученных саморезов или дополнительных фиксаторов возле троса сцепления (для механических КПП).
Важно: Положите снятые саморезы в магнитную миску или контейнер – их потеря усложнит сборку. Осмотрите демонтированный кожух на предмет трещин, особенно в местах креплений – при обнаружении повреждений замените элемент перед установкой.
Снятие защитной пластмассовой накладки рулевой колонки
Перед началом работ убедитесь, что руль установлен в положение "прямо", а ключ зажигания вынут из замка. Приготовьте крестовую отвертку с длинным жалом и пластиковый монтажный лопатку для аккуратного демонтажа.
Обязательно снимите минусовую клемму с аккумуляторной батареи во избежание короткого замыкания. Проверьте отсутствие напряжения в бортовой сети мультиметром перед касанием электропроводки.
Пошаговая инструкция по демонтажу
Шаг 1: Винты нижней части кожуха
- Лягте на спину под рулевую колонку, подсветите фонариком
- Найдите два крестовых винта в нижней половине кожуха
- Выкрутите их полностью, сохраните в магнитной миске
Шаг 2: Верхние точки крепления
- Обнаружьте три винта на верхнем кожухе: два спереди под рулем
- Третий винт спрятан за рычагом поворотников - поверните руль влево для доступа
- Аккуратно выкрутите все три крепежа, не уронив шайбы
Шаг 3: Разъединение половинок
| Действие | Важно! |
|---|---|
| Начните разъединять кожух снизу | Не тяните за рычаги переключателей |
| Пластиковой лопаткой подденьте места стыков | Избегайте царапин на пластике |
| При наличии подушки безопасности не касайтесь желтых разъемов | Отсоединяйте провода только при крайней необходимости |
Шаг 4: Финишные операции
- После снятия нижней части сразу отложите её в сторону
- Верхнюю половину снимите с направляющих плавным движением вперед
- Проверьте сохранность всех пластиковых фиксаторов и пружинок
Если кожух "прикипел", сбрызните стыки WD-40, но избегайте попадания на электроконтакты. Не применяйте металлические инструменты для отжима - останутся необратимые повреждения.
Ослабление крепления блока управления печкой
Для доступа к моторчику вентилятора требуется ослабить крепление блока управления печкой, который физически перекрывает путь к монтажному отверстию узла вентилятора. Без этого шага извлечение электродвигателя невозможно из-за плотной компоновки элементов в центральной консоли.
Блок управления представляет собой пластиковый корпус с ручками регулировки температуры, обдува и переключателем скоростей вентилятора. Он зафиксирован на металлическом каркасе консоли двумя саморезами по бокам и дополнительными защелками сверху, что требует аккуратности при демонтаже.
Процедура ослабления крепления
- Снимите декоративную рамку блока: подденьте ее плоской отверткой по периметру, начиная с нижней части, осторожно отсоединяя пластиковые фиксаторы.
- Выкрутите крепежные винты: используйте крестовую отвертку PH2 для удаления двух боковых саморезов (иногда добавляется третий сверху).
- Освободите защелки: наклоните блок управления на себя, одновременно отжимая верхние фиксаторы пальцами в местах стыка с торпедой.
- Отведите блок в сторону: сместите узел на 5-7 см в сторону рулевой колонки, не отсоединяя провода! Закрепите его в этом положении, подложив мягкую ветошь для защиты пластика.
| Тип крепежа | Расположение | Инструмент |
|---|---|---|
| Саморезы | Боковые стенки блока | Крестовая отвертка PH2 |
| Пластиковые защелки | Верхняя часть корпуса | Руки (без инструмента!) |
Предупреждение: Не допускайте провисания блока на проводах – это может повредить разъемы. Если требуется полное отсоединение, сначала снимите клеммы с АКБ и зафиксируйте колодки скотчем.

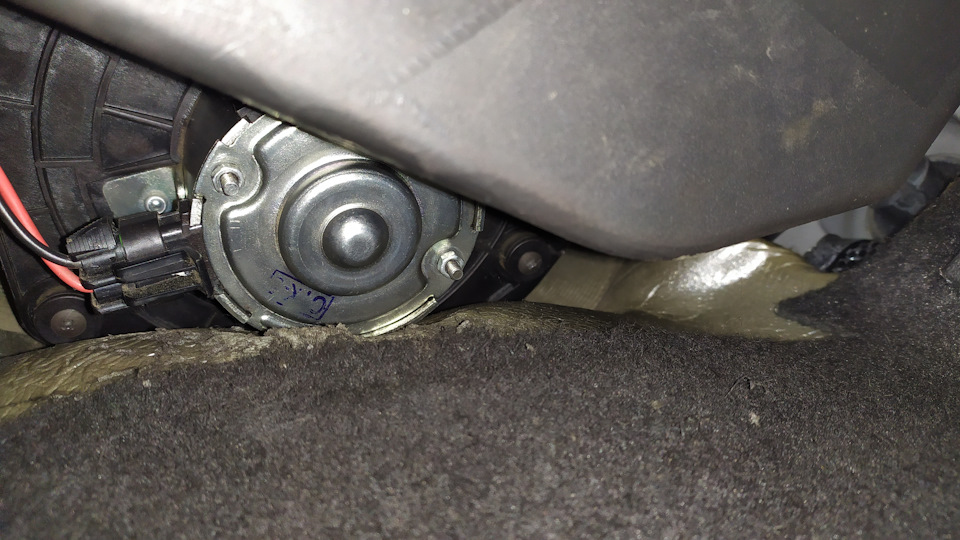

Извлечение электромоторчика печки из посадочного места
Перед демонтажем моторчика снимите плафон освещения салонного фильтра и сам фильтр, обеспечив максимальный доступ к рабочей зоне. Отсоедините электрический разъем от моторчика, аккуратно нажав на фиксатор и потянув его на себя; запомните или сфотографируйте положение проводов для правильной обратной сборки. Убедитесь, что клеммы АКБ отсоединены или предохранитель печки вынут для предотвращения короткого замыкания.
Корпус вентилятора крепится в посадочном месте на пластиковых защелках, расположенных по периметру. Для освобождения защелок потребуется тонкая плоская отвертка или монтажная лопатка. Действуйте предельно осторожно, чтобы не сломать хрупкий пластик корпуса моторчика или окружающих деталей торпедо. Начните с верхних или боковых защелок, аккуратно поддевая их по очереди.
Последовательность извлечения корпуса вентилятора
- Подготовка инструмента: Используйте тонкую плоскую отвертку или специальную монтажку. Избегайте чрезмерного усилия.
- Поиск защелок: Ощупайте пальцами или визуально найдите места расположения фиксаторов (обычно 3-4 штуки вокруг корпуса).
- Отжим защелок:
- Вставьте инструмент в щель между корпусом моторчика и посадочным местом вблизи защелки.
- Аккуратно отожмите язычок защелки внутрь или наружу (направление зависит от конструкции конкретной защелки).
- Повторите действие для каждой защелки. Иногда удобнее освобождать их по диагонали.
- Извлечение корпуса: После отжима всех защелок возьмитесь за корпус моторчика и, слегка покачивая его из стороны в сторону (без перекоса!), потяните строго на себя и вниз. Будьте готовы к тому, что он может сидеть плотно.
- Освобождение от воздуховода: При выходе корпуса из посадочного места следите за его нижней частью, которая вставлена в гибкий воздуховод. Аккуратно высвободите его из гофры, при необходимости провернув корпус.
| Типичная проблема | Причина | Решение |
|---|---|---|
| Корпус не выходит после отжима защелок | Не все защелки отжаты, корпус зацепился за воздуховод или уплотнитель, грязь/пыль | Проверьте все защелки. Слегка проверните корпус при вытягивании. Очистите посадочное место. |
| Сломался язычок защелки | Чрезмерное усилие, хрупкость пластика, неверное направление отжима | При сборке корпус будет держаться хуже. Используйте герметик или клей для фиксации (осторожно!). |
Отсоединение электрического разъема вентилятора
Перед началом работ обязательно снимите клемму «минус» с аккумулятора для предотвращения короткого замыкания. Убедитесь, что зажигание автомобиля выключено, а ключ извлечен из замка.
Разъем расположен на корпусе моторчика печки под центральной консолью со стороны переднего пассажирского сиденья. Для доступа потребуется снять декоративную накладку тоннеля или частично демонтировать бардачок, в зависимости от модели года выпуска Калины.
Пошаговый алгоритм отсоединения
- Очистите область вокруг разъема от пыли сжатым воздухом или сухой кистью
- Найдите пластиковый фиксатор на корпусе коннектора – обычно это выступающий язычок сверху
- Прижмите фиксатор большим пальцем вниз до характерного щелчка
- Возьмитесь за корпус разъема (не за провода!) и плавно потяните его от гнезда моторчика
Важные нюансы:
- Не применяйте силу при отсоединении – если разъем не поддается, проверьте состояние фиксатора
- Избегайте перекоса коннектора при демонтаже – это может повредить контакты
- При наличии коррозии обработайте контакты после снятия специальным очистителем
| Тип разъема | Клипсовый двухконтактный (Molex) |
| Цвета проводов | Красный (+12V), Черный (масса) |
| Риски при ошибке | Обрыв проводов, повреждение фиксатора |
После демонтажа заизолируйте оголенные контакты разъема изолентой во избежание случайного замыкания. При наличии следов оплавления пластика обязательно замените коннектор новым – такие повреждения указывают на перегрев цепи.
Очистка посадочного гнезда от пыли и грязи
Тщательно осмотрите посадочное гнездо вентилятора после демонтажа старого моторчика. Скопления пыли, мелкого мусора или засохших листьев часто мешают плотному прилеганию нового устройства, вызывая вибрацию и посторонние шумы при работе. Особое внимание уделите углублениям вокруг крепежных отверстий и резиновым демпферам, если они предусмотрены конструкцией.
Используйте пылесос со щелевой насадкой для удаления основной массы загрязнений. Труднодоступные участки очищайте мягкой кисточкой или сжатым воздухом (баллончиком). Остатки липких отложений или грязи удалите ветошью, слегка смоченной в изопропиловом спирте – избегайте избытка жидкости, чтобы влага не попала на электрические разъемы. Убедитесь, что поверхность полностью сухая перед установкой нового мотора.
Ключевые этапы очистки
- Механическое удаление: Кистью выметите крупные частицы из посадочной зоны и вентиляционных каналов корпуса.
- Обезжиривание: Протрите контактные площадки и металлические поверхности гнезда спиртовым составом для улучшения проводимости.
- Контроль резиновых уплотнителей: Проверьте целостность демпферов и очистите их пазы от затвердевшей грязи.
| Инструмент | Назначение |
|---|---|
| Мягкая кисть | Сметание сухой пыли без царапин |
| Баллон сжатого воздуха | Продувка узких щелей |
| Безворсовая ткань + изопропанол | Обезжиривание металлических поверхностей |
Проверка состояния резистора печного вентилятора
Резистор отвечает за регулировку скорости вращения вентилятора печки. При его неисправности вентилятор может работать только на максимальных оборотах, не включаться вообще или функционировать с перебоями.
Для диагностики требуется демонтировать резистор, расположенный под "торпедой" со стороны пассажира. Отсоедините разъем питания и фиксаторы корпуса, после чего извлеките узел для осмотра и тестирования.
Этапы диагностики
- Визуальный осмотр:
- Проверьте спирали на предмет обрыва или оплавления
- Осмотрите контакты на коррозию и потемнение
- Убедитесь в отсутствии трещин на керамическом основании
- Прозвонка мультиметром:
- Переключите тестер в режим измерения сопротивления (Ω)
- Проверьте целостность между контактами разъема
| Контакты | Нормальное сопротивление | Признак неисправности |
|---|---|---|
| 1-2 | 0.8-1.2 Ом | Бесконечность или значение вне диапазона |
| 2-3 | 0.4-0.6 Ом | |
| 3-4 | 0.2-0.3 Ом |
При обнаружении обрыва цепи или отклонений от номинальных значений резистор подлежит замене. Установите новый элемент с идентичными параметрами, предварительно очистив посадочное место от пыли и загрязнений.
Диагностика старого мотора на предмет неисправностей
Проверьте подачу напряжения на мотор мультиметром: подключите щупы к контактам разъёма при включённой печке на максимальной скорости. Отсутствие 12 В указывает на проблемы с проводкой, блоком управления или предохранителем F4 (15 А).
Убедитесь в механической свободе крыльчатки вентилятора: попробуйте провернуть лопасти рукой при выключенном зажигании. Затруднённое вращение сигнализирует о заклинивании подшипника или попадании посторонних предметов в корпус.
Основные этапы диагностики
- Визуальный осмотр: трещины корпуса, оплавление контактов, следы перегрева или окисления.
- Прозвонка обмоток: сопротивление между контактами должно быть 0,8–1,2 Ом. Бесконечное значение – обрыв, близкое к нулю – межвитковое замыкание.
- Проверка на замыкание: сопротивление между контактами и корпусом – менее 1 МОм свидетельствует о пробое.
| Симптом | Возможная причина | Способ проверки |
|---|---|---|
| Мотор гудит, но крыльчатка не вращается | Износ щёток, заклинивание ротора | Постукивание по корпусу при работе, замер потребляемого тока (более 15 А) |
| Прерывистая работа | Подгорание коллектора, люфт вала | Осмотр коллектора на почернение, покачивание вала рукой |
| Искрение или запах гари | Замыкание обмоток, разрушение подшипника | Визуальный осмотр через вентиляционные щели, прослушивание звука |
Подключите мотор напрямую к АКБ: «+» на красный провод, «–» на чёрный. Стабильная работа подтверждает неисправность цепи управления. Отсутствие запуска даже при прямом питании – признак поломки мотора.
Проверка состояния салонного фильтра и воздуховодов
Загрязненный салонный фильтр создает дополнительную нагрузку на моторчик печки, заставляя его работать на пределе возможностей. Регулярная проверка и замена фильтра (рекомендуется каждые 10-15 тыс. км) предотвращает перегрев электродвигателя и продлевает его ресурс. Визуально оцените степень засорения: если ребра фильтра не просматриваются из-за пыли и мусора, элемент требует немедленной замены.
Осмотрите воздуховоды на предмет механических препятствий: упавшие предметы (салфетки, мелкий мусор) в дефлекторах или каналах кондиционера увеличивают сопротивление воздушному потоку. Убедитесь в отсутствии деформации или отсоединения пластиковых воздушных каналов под торпедой, особенно в районе центральной консоли и ножного пространства водителя.
Ключевые этапы диагностики
- Демонтаж фильтра: снимите защитную крышку под бардачком, извлеките фильтрующий элемент, направляя его в сторону пассажирского сиденья.
- Проверка уплотнителей: осмотрите резиновый контур посадочного места фильтра – неплотное прилегание пропускает пыль в систему.
- Чистка дренажа: продуйте сжатым воздухом дренажное отверстие испарителя (под фильтрующим отсеком) для исключения застоя воды.
| Признак проблемы | Воздействие на моторчик |
|---|---|
| Забитый фильтр на 70% и более | Увеличение тока на 40-60%, перегрев щеток |
| Перекрытие воздуховодов | Повышенная вибрация якоря, износ втулок |
- После замены фильтра включите печку на максимальную скорость – убедитесь в равномерном потоке воздуха из всех дефлекторов.
- При наличии посторонних шумов (свист, гул) проверьте герметичность стыков воздуховодов монтажной пеной или дымогенератором.
Подбор нового моторчика вентилятора по каталожному номеру
Каталожный номер – основной ориентир при поиске оригинальной детали для Лада Калина. Он гарантирует полную совместимость посадочных размеров, мощности и типа разъема. Найти его можно на корпусе старого моторчика (обычно выбит или нанесен краской), в руководстве по эксплуатации или электронных каталогах официальных дилеров Lada.
При отсутствии номера используйте параметры автомобиля: модель (седан, универсал), год выпуска и тип отопителя (стандартный или кондиционер). Убедитесь, что вентилятор имеет нужное количество лопастей крыльчатки (обычно 7 или 11) и тип крепления. Перепутать детали для систем с кондиционером и без – распространенная ошибка.
Ключевые шаги для точного подбора
- Сверьте оригинальный номер: Актуальные номера для Калины 1-го поколения: 11180-8121020-00 (7 лопастей, без кондиционера), 11180-8121020-01 (11 лопастей, с кондиционером). Уточняйте актуальность по VIN.
- Проверьте аналоговые замены: Качественные аналоги имеют отличный от оригинала номер. Сравните характеристики: вольтаж (12В), потребляемый ток (14-25А в зависимости от скорости), направление вращения (обычно против часовой стрелки), диаметр вала и посадочные отверстия.
- Учитывайте комплектацию: Моторчики для машин с кондиционером мощнее и рассчитаны на 2-х скоростной режим работы. Деталь для базовой комплектации не справится с нагрузкой.
| Параметр | Без кондиционера | С кондиционером |
|---|---|---|
| Кол-во лопастей крыльчатки | 7 | 11 |
| Скорости вращения | 1 | 2 |
| Потребляемый ток (макс.) | ~14А | ~25А |
| Типичный каталожный номер (оригинал) | 11180-8121020-00 | 11180-8121020-01 |
Перед покупкой визуально сравните новый моторчик со старым: расположение клемм, длина вала, форма корпуса. Убедитесь, что резиновая втулка демпфера присутствует в комплекте. Избегайте изделий с пластиковыми шестернями в редукторе – они менее надежны.
Тестирование нового электродвигателя перед установкой
Проверка работоспособности нового моторчика до монтажа – обязательный этап, предотвращающий повторный разбор панели в случае заводского брака или несоответствия. Пропуск этого шага может привести к необходимости демонтировать всю конструкцию заново при выявлении проблем после установки.
Для тестирования потребуется источник постоянного тока 12 В (автомобильный аккумулятор или зарядное устройство), два провода с зажимами "крокодил" и мультиметр. Убедитесь в отсутствии повреждений корпуса и клемм двигателя перед подключением.
Пошаговая процедура проверки
- Подключите красный провод к плюсовой клемме двигателя, черный – к минусовой (схема подключения указана на корпусе).
- Подайте напряжение 12 В на клеммы:
- Исправный мотор должен запуститься немедленно без рывков
- Проверьте вращение крыльчатки на соответствие направлению стрелки на корпусе
- Оцените характеристики работы:
Параметр Норма Уровень шума Равномерный гул без скрежета Вибрация Минимальная, без биения Потребляемый ток 4.5–6.5 А (замер мультиметром) - Для многоскоростных моторов проверьте все режимы через штатный разъем, используя перемычки:
- Подключите питание к соответствующим контактам колодки
- Убедитесь в плавном изменении оборотов
Важно! Не проводите тест дольше 15 секунд – без охлаждения двигатель может перегреться. При обнаружении искрения, запаха гари или нестабильной работы немедленно прекратите проверку.
Смазка оси вращения крыльчатки вентилятора
Правильная смазка оси вращения крыльчатки критически важна для бесшумной работы и долговечности электродвигателя. При отсутствии обслуживания втулки скольжения постепенно изнашиваются, что приводит к биению ротора, вибрациям и перегреву.
Игнорирование смазки провоцирует заклинивание вала, ускоренный износ графитовых щеток и полный выход мотора из строя. Особенно актуально для старых узлов или после эксплуатации в условиях высокой влажности.
Технология обработки оси
Последовательность работ:
- Демонтируйте вентилятор, снимите крыльчатку, отсоединив стопорное кольцо
- Очистите вал и втулки от старой засохшей смазки ветошью с WD-40
- Нанесите термостойкую смазку тонким слоем на вал:
- Проворачивайте ось при нанесении для равномерного распределения
- Избегайте попадания состава на коллектор и щетки
- Установите крыльчатку без перекоса, зафиксируйте стопором
Рекомендуемые материалы:
| Тип смазки | Примеры | Темп. диапазон |
|---|---|---|
| Литиевые | Литол-24, ЦИАТИМ-201 | -40°C...+120°C |
| Синтетические | Molykote PG-65, LIQUI MOLY 3964 | -30°C...+160°C |
Важно: графитовая смазка недопустима – вызывает забивание каналов. Избыток состава приводит к загрязнению лопастей и дисбалансу. Повторяйте обработку каждые 50 000 км или при появлении шумов.
Установка новой крыльчатки на вал электромотора
Плотно наденьте новую крыльчатку на вал двигателя до упора, контролируя совпадение шлицов. Убедитесь, что лопасти направлены в правильную сторону – обычно выпуклая часть лопастей должна быть обращена к мотору для эффективного забора воздуха.
Проверьте отсутствие перекоса и люфта после посадки. При необходимости аккуратно подбейте пластиковую втулку крыльчатки через деревянную проставку, избегая прямых ударов по лопастям.
Ключевые этапы фиксации
- Нанесите каплю фиксирующего состава (Loctite 638 или аналог) на шлицы вала перед установкой для предотвращения проворачивания
- Защелкните стопорное кольцо в канавке вала, используя узкогубцы. Удостоверьтесь, что кольцо полностью село в паз
- Прокрутите крыльчатку рукой – движение должно быть плавным без биений и затираний о корпус
Важно: Не используйте металлические молотки при монтаже – пластик крыльчатки хрупкий. При замене старой детали сравните геометрию лопастей новой и отработавшей крыльчатки – отклонения могут снизить производительность.
| Типовая ошибка | Последствие | Профилактика |
| Неполная посадка на вал | Биение, разрушение втулки | Контроль зазора у основания |
| Отсутствие фиксатора | Проскальзывание на шлицах | Обязательное применение анаэробного герметика |
Перед сборкой узла очистите посадочное гнездо двигателя в корпусе печки от грязи – это исключит вибрации при работе. Убедитесь, что провода вентилятора не касаются лопастей.
Обратная сборка корпуса электродвигателя печки
Перед сборкой тщательно очистите все внутренние поверхности корпуса двигателя и крышки от пыли, грязи и остатков старой смазки. Проверьте состояние щеточного узла: износ щеток, свободу их перемещения в держателях, чистоту и отсутствие глубоких борозд на коллекторе якоря. При необходимости замените щетки или аккуратно зачистите коллектор мелкой наждачной бумагой (зернистостью 600-1000).
Нанесите тонкий слой высокотемпературной консистентной смазки (например, Литол-24, ШРУС-4 или специализированную для электродвигателей) на опорные поверхности втулок (подшипников скольжения) в корпусе и крышке, а также на выступающую часть оси якоря. Избегайте попадания смазки на коллектор и щетки.
Ключевые этапы сборки
Сборка корпуса:
- Установка якоря: Аккуратно вставьте якорь в корпус двигателя, совместив его вал с отверстием во втулке (подшипнике) корпуса. Убедитесь, что вал свободно вращается.
- Фиксация щеток: Это самый ответственный момент. Щетки необходимо приподнять и зафиксировать в верхнем положении, чтобы они не мешали установке крышки и не сломались. Используйте для этого:
- Кусочки мягкой проволоки, продетые через пружины и корпус.
- Специальные пластиковые фиксаторы, если они были в комплекте.
- Можно аккуратно подцепить пружины тонкой отверткой и отвести щетки в сторону.
- Установка крышки: Совместите крышку с корпусом. Крайне важно правильно совместить выступы и пазы на корпусе и крышке. Аккуратно надавите на крышку по периметру, следя за тем, чтобы она садилась равномерно, без перекосов. Щетки должны войти в свои посадочные места на коллекторе якоря только после того, как крышка почти полностью встанет на место. Если чувствуется заметное сопротивление – остановитесь, скорее всего, щетка не встала на коллектор или крылко пошло криво.
- Затяжка винтов: Затяните винты крепления крышки к корпусу крест-накрест, небольшими усилиями, обеспечивая равномерное прижатие по всему контуру. Не перетягивайте, чтобы не сорвать резьбу в пластике или не деформировать корпус.
- Снятие фиксаторов щеток: После того как крышка надежно зафиксирована винтами, осторожно извлеките проволоку или фиксаторы, удерживавшие щетки. Пружины должны плотно прижать щетки к коллектору.
Финальная проверка:
| Действие | Цель проверки |
| Плавно покрутите вал двигателя пальцами | Должен вращаться легко, без заеданий, шумов и ощутимых люфтов. |
| Подключите провода питания напрямую к клеммам двигателя (кратковременно!) от АКБ | Двигатель должен уверенно запуститься и набрать обороты без посторонних шумов, искрения или запаха гари. |
Только после успешной проверки вне автомобиля двигатель можно устанавливать обратно в печку.
Подключение разъема питания к новому моторчику
Перед началом работ с электропроводкой обязательно отсоедините минусовую клемму от аккумуляторной батареи. Это исключит риск короткого замыкания и защитит электрооборудование автомобиля при случайном касании клемм моторчика или проводов.
Достаньте новый моторчик вентилятора печки и подготовьте его к установке. Внимательно осмотрите штекерный разъем на конце жгута проводов, идущих к моторчику, а также ответную часть разъема на самом электродвигателе.
Порядок подключения
- Правильная ориентация: Найдите на корпусе нового моторчика и на его разъеме ключ-фиксатор (обычно это пластиковый выступ или паз).
- Совмещение: Аккуратно поднесите штекер жгута проводов к разъему на моторчике, совмещая ключ-фиксатор. Не прикладывайте силу, если разъем не встает на место!
- Проверка положения: Если разъем не стыкуется, попробуйте повернуть его на 180 градусов. Конструкция разъема допускает подключение только в одном правильном положении.
- Фиксация: После совмещения ключей и правильного позиционирования контактов, плотно, но без излишних усилий, надавите на разъем до характерного щелчка. Этот щелчок означает, что фиксирующая защелка разъема сработала.
- Контрольная проверка: Убедитесь, что разъем сидит плотно, не шатается, и фиксирующая защелка полностью защелкнулась. Легко потяните за жгут проводов – разъем не должен отсоединяться.
Важные моменты:
- Цвета проводов: Ориентируйтесь на цветовую маркировку проводов в жгуте. Стандартно для Калины:
Цвет провода Назначение Красный (или Красный с полосой) "Плюс" питания Черный (или Черно-белый) "Минус"/"Масса" Синий (или другие цвета) Управление скоростями (через резистор) Важно! Цвета могут незначительно отличаться в зависимости от года выпуска и комплектации. Всегда сверяйтесь со схемой или старым моторчиком.
- Чистота контактов: Убедитесь, что контакты в разъеме и на моторчике чистые, не окисленные и не погнутые.
- Фиксатор: Никогда не игнорируйте щелчок фиксирующей защелки. Ненадежно закрепленный разъем может отойти при вибрации.
Фиксация мотора вентилятора в штатном положении
После установки нового электродвигателя в корпус печки необходимо обеспечить его надёжную фиксацию. Штатное положение мотора критично для отсутствия вибраций и равномерного прилегания уплотнителя.
Корпус вентилятора оснащён тремя металлическими лапками с прорезями, которые должны совпасть с пластиковыми выступами на кожухе печки. Проверьте, чтобы резиновая прокладка между мотором и корпусом не имела перекосов.
Порядок фиксации
- Поверните мотор так, чтобы провода выходили в нижний сектор (ориентируйтесь на маркировку стрелкой на корпусе)
- Совместите монтажные лапки с пазами на кожухе, слегка придавив корпус мотора
- Зафиксируйте узел тремя саморезами через технологические отверстия
| Ошибка | Последствие |
| Перекос резиновой прокладки | Подсос воздуха и снижение эффективности обдува |
| Неполное совмещение лапок | Вибрация и преждевременный износ подшипников |
Важно: перед окончательной затяжкой саморезов убедитесь в отсутствии зазоров между корпусом мотора и кожухом печки. Излишнее усилие при закручивании может привести к срыву резьбы в пластике.
Монтаж блока управления печкой на место
Установите блок управления в штатное положение на центральной консоли, совместив крепежные выступы с пазами корпуса. Удерживайте блок одной рукой, обеспечивая плотное прилегание к монтажной плоскости без перекосов.
Зафиксируйте корпус блока винтами, используя крестовую отвертку. Затягивайте крепеж равномерно с умеренным усилием, избегая деформации пластиковых элементов. Проверьте отсутствие зазоров между блоком и панелью приборов.
Подключение и контроль
- Соедините электрические разъемы с соответствующими гнездами на блоке управления
- Наденьте ручки регулировки температуры и скорости вентилятора до щелчка фиксаторов
- Подсоедините тросики управления заслонками к шкивам блока, отрегулировав натяжение
Обязательные проверки после установки:
- Плавность хода всех регуляторов без заеданий
- Отсутствие посторонних звуков при переключении режимов
- Корректную работу подсветки кнопок и шкал
Подайте питание на бортовую сеть и протестируйте функциональность системы. Убедитесь в синхронном изменении оборотов вентилятора при переключении скоростей и точном позиционировании заслонок во всех режимах работы печки.
Установка защитной накладки рулевой колонки
После снятия педального узла для доступа к моторчику отопителя, часто требуется временно опустить рулевую колонку. Для этого необходимо демонтировать её защитную пластмассовую накладку (чехол, кожух), расположенную под рулём. Эта накладка закрывает механизм регулировки угла наклона руля и крепится к кронштейнам колонки.
Начинайте с отключения разъёма подрулевых переключателей (поворотники, стеклоочистители, дальний свет). Найдите фиксатор разъёма, аккуратно отщёлкните его и отсоедините колодку. Не пытайтесь опустить колонку с подключённым разъёмом – это приведёт к натяжению или обрыву проводов.
Процесс снятия накладки
Крепление накладки обычно осуществляется тремя винтами:
- Два винта расположены снизу, по бокам накладки. Они хорошо видны.
- Один винт (часто центральный) может находиться сверху накладки, иногда скрыт под декоративной заглушкой. Аккуратно подденьте и снимите заглушку (если есть) для доступа.
Используйте крестовую отвёртку или шуруповёрт с соответствующей битой, чтобы выкрутить все три винта. Сложите их вместе с заглушкой в безопасное место, чтобы не потерять.
После откручивания винтов, накладка будет удерживаться на месте пластиковыми защёлками:
- Аккуратно, без чрезмерных усилий, потяните нижнюю часть накладки (ближе к педалям) на себя и вниз, чтобы расцепить нижние защёлки.
- Затем, освободив низ, потяните накладку вверх, чтобы снять её с верхних крючков или пазов кронштейна рулевой колонки.
Снятие накладки обеспечивает необходимый зазор для аккуратного опускания рулевой колонки вниз, освобождая пространство для удобного извлечения и установки моторчика отопителя.
Ключевые моменты при обратной установке
После завершения работ с моторчиком, установите накладку на место в обратной последовательности:
- Заведите верхнюю часть накладки за кронштейн колонки, зацепив её за верхние фиксаторы (крючки или пазы).
- Аккуратно надавите на нижнюю часть накладки до характерного щелчка, убедившись, что все нижние пластиковые защёлки надёжно зафиксировались.
- Установите на место и затяните все три винта крепления. Не забудьте вернуть декоративную заглушку на центральный винт, если она была.
- Обязательно подключите разъём подрулевых переключателей до финальной проверки работы системы. Убедитесь, что разъём встал до конца и фиксатор защёлкнулся.
Правильно установленная накладка должна плотно прилегать к кронштейнам колонки без перекосов и люфтов.
При замене моторчика вентилятора печки на Ладе Калина демонтаж пластикового кожуха педалей обязателен, так как он перекрывает доступ к монтажному окну отопителя. Без снятия кожуха невозможно извлечь неисправный электродвигатель или установить новый.
Кожух плотно прилегает к тоннелю пола и рулевой колонке, фиксируясь тремя типами крепежей: саморезами, пластиковыми клипсами и защёлками. Неправильное откручивание или резкое снятие может привести к поломке креплений или трещинам в пластике.
Крепление пластикового кожуха педалей
Типы крепежных элементов:
- Два самореза M6 в верхней части (под рулевой колонкой).
- Три пластиковые клипсы типа «грибок» по нижнему периметру.
- Боковые защёлки, соединяющие половинки кожуха.
Последовательность демонтажа:
- Открутите саморезы крестовой битой с осторожным контролем усилия – пластиковые посадочные гнёзда хрупкие.
- Подденьте плоской отвёрткой клипсы снизу, нажимая на центральный штырёк каждой.
- Разъедините половинки кожуха, отжав боковые защёлки через прорези в торцах.
Критические моменты при установке:
| Этап | Ошибка | Правильное действие |
| Фиксация саморезов | Перетягивание | Затягивать до лёгкого упора, без деформации пластика |
| Соединение половинок | Удар по кожуху | Совместить пазы и нажать до чёткого щелчка защёлок |
| Клипсы | Установка повреждённых | Заменить треснувшие клипсы новыми (диаметр 8 мм) |
Перед сборкой очистите посадочные места от грязи – это предотвратит перекос кожуха и скрипы. Проверьте, чтобы жгуты проводки и тросики педалей не были зажаты между кожухом и кузовом.
Подключение минусовой клеммы аккумулятора
После завершения установки нового моторчика вентилятора и проверки корректности его позиции в корпусе печки, переходите к финальному этапу – восстановлению электропитания. Убедитесь, что все провода подключены к новому моторчику согласно схеме, а разъемы зафиксированы.
Перед подсоединением клеммы тщательно осмотрите контакт аккумулятора и клемму: удалите следы окисления металлической щеткой, при необходимости обработайте контактной смазкой. Проверьте целостность провода массы, идущего к кузову.
Порядок действий
- Наденьте минусовую клемму на вывод аккумулятора и слегка задвиньте до упора рукой.
- Затяните крепежную гайку ключом на 10 мм с умеренным усилием – перетяжка может повредить свинцовый вывод.
- Резко пошевелите клемму из стороны в сторону: отсутствие люфта подтверждает надежность контакта.
| Типовая ошибка | Последствие | Решение |
|---|---|---|
| Неочищенный контакт | Плохой токопровод, нагрев клеммы | Зачистить наждачной бумагой P150 |
| Слабая затяжка | Искрение, сбои в работе электроники | Контроль моментом 5-8 Н·м |
После подключения сразу проверьте работу вентилятора на всех скоростях при включенном зажигании. Если моторчик не запускается – отсоедините минусовую клемму и перепроверьте соединения на разъеме вентилятора и реле блока предохранителей.
Проверка работы вентилятора на всех скоростях
После установки нового моторчика необходимо убедиться в корректной работе на каждой скорости вращения. Проверку проводят при включенном зажигании, но без запуска двигателя для точной диагностики.
Используйте штатный регулятор скоростей на панели климат-контроля. Последовательно переключайте режимы от 1 до 4, визуально и акустически контролируя изменение интенсивности воздушного потока.
Алгоритм диагностики
- Включите минимальную скорость (положение 1):
- Слабый равномерный поток из дефлекторов
- Тихий гул без вибраций
- Переключите на средние скорости (2-3):
- Плавное нарастание воздушного потока
- Отсутствие пропусков или скачков в работе
- Активируйте максимальный режим (4):
- Мощный стабильный поток воздуха
- Характерный равномерный шум без стуков
| Скорость | Нормальные признаки | Неисправности |
|---|---|---|
| 1 | Легкий ветерок, тихое гудение | Полное отсутствие потока |
| 2 | Умеренный поток, слышимый шум | Рывки, прерывистая работа |
| 3 | Сильная воздушная струя | Вибрации кузова |
| 4 | Максимальный напор, громкий гул | Щелчки, запах гари |
Критические отклонения: хлопки при переключении, самопроизвольное отключение или работа только на экстремальных режимах. Эти симптомы указывают на ошибки монтажа или неисправность резистора.
При обнаружении аномалий немедленно заглушите двигатель и проверьте: соединение клемм, целостность проводов, посадку моторчика в посадочное гнездо. Игнорирование некорректной работы приведет к перегоранию нового вентилятора.
Тестирование всех режимов обдува салона
После установки нового моторчика вентилятора печки Лада Калина включите зажигание и последовательно проверьте все положения регулятора скорости вентилятора. Убедитесь, что моторчик плавно запускается на каждом из четырех режимов без посторонних шумов, вибраций или задержек в работе. Особое внимание уделите переходу между минимальными и максимальными оборотами.
Переключите режимы распределения воздушных потоков (лобовое стекло, лицо, ноги, комбинированные) при работающем вентиляторе. Проверьте корректность срабатывания заслонок на каждом режиме и отсутствие продувки через непредусмотренные каналы. Удостоверьтесь, что воздух поступает только в выбранные зоны салона без перекосов.
Контрольные точки при тестировании
- Регулятор скорости:
- Положение 1: минимальные обороты (тихий равномерный гул)
- Положение 2-3: плавное нарастание скорости вращения
- Положение 4: максимальный воздушный поток без вибраций
- Распределение потоков:
- Чистая переключения между режимами (стекло/ноги/смешанный)
- Отсутствие подсоса воздуха при режиме "закрыто"
- Равномерность обдува в выбранной зоне
- Дополнительные проверки:
- Стабильность работы при нагрузке (включенные фары, обогрев стекла)
- Отсутствие дребезжания пластиковых элементов панели
- Работоспособность рециркуляции воздуха
При выявлении аномалий (несоответствие скорости режиму, шум, неполное переключение) немедленно заглушите двигатель и проверьте: правильность установки электродвигателя и крыльчатки, плотность прилегания воздуховодов, целостность предохранителя F4 (20А) и контактов разъёма. Тестирование считается успешным только при безотказной работе во всех комбинациях режимов.
Рекомендации по продлению срока службы вентилятора
Регулярно очищайте салонный фильтр: забитый фильтр создает повышенную нагрузку на электродвигатель, заставляя его работать на высоких оборотах для прокачки воздуха. Замену фильтра проводите каждые 15 000 км или согласно инструкции, особенно при эксплуатации в пыльных условиях.
Избегайте длительной работы вентилятора на максимальной скорости, особенно в жаркую погоду. Постоянная эксплуатация на 4-й позиции перегревает обмотки и щеточный узел. После достижения комфортной температуры снижайте обороты до средних значений (2-3).
Ключевые меры профилактики
- Контроль состояния контактов: Раз в год проверяйте разъем подключения вентилятора под бардачком на окисление или оплавление. При обнаружении проблем зачистите контакты или замените колодку.
- Защита от влаги: Следите за герметичностью уплотнителей лобового стекла и дренажных каналов. Попадание воды в воздуховоды вызывает коррозию подшипников и замыкания обмотки.
- Очистка крыльчатки: При замене салонного фильтра аккуратно удаляйте пыль и мусор с лопастей вентилятора мягкой кистью или пылесосом без демонтажа блока.
Список источников
При подготовке материалов использовались технические руководства, профильные форумы владельцев Лада Калина и экспертные видеоматериалы. Акцент сделан на практический опыт замены компонентов системы отопления с учетом особенностей данной модели.
Все источники проверены на соответствие актуальным модификациям автомобиля и релевантность описываемым процедурам. Особое внимание уделено нюансам демонтажа элементов торпедо и электрическим параметрам узлов.
Основные информационные ресурсы
- Официальное руководство по ремонту Lada Kalina (издательство АвтоВАЗ)
- Технические бюллетени сервисных центров Lada по электрическому оборудованию
- Форум Kalina-Club (разделы "Электрооборудование" и "Система отопления")
- Архив тематических обсуждений на портале Drive2.ru/Lada_Kalina
- Видеоинструкции канала "Автоэлектрика ВЧ" по диагностике вентиляторов
- Практические мануалы с сайта "Ремонт ЛАДА своими руками"
- Методические рекомендации учебного центра "АвтоВАЗтехобучение"
