Ремонт привода спидометра на ВАЗ-2107 своими руками
Статья обновлена: 18.08.2025
Неисправность привода спидометра на ВАЗ-2107 приводит к некорректным показаниям или полной остановке стрелки прибора.
Своевременный ремонт этого узла критически важен для контроля скорости и учета пробега автомобиля.
Диагностика и замена изношенных компонентов привода помогут восстановить работоспособность спидометра и избежать повреждения троса.
Снятие защитного кожуха рулевой колонки
Для доступа к приводу спидометра требуется демонтировать нижнюю и верхнюю части защитного кожуха рулевой колонки. Обе секции крепятся саморезами, расположенными по периметру кожуха. Перед началом работ установите руль в крайнее нижнее положение для увеличения рабочего пространства.
Подготовьте крестовую отвёртку и фонарик для точной визуализации крепёжных точек. Убедитесь, что замок зажигания переведён в положение «0», а ключ извлечён во избежание случайного блокирования рулевого вала.
Порядок демонтажа
- Найдите 4 самореза на нижней части кожуха (2 спереди, 2 снизу).
- Выкрутите винты крестовой отвёрткой, сохраняя их в магнитной ёмкости.
- Снимите нижний кожух, потянув его вниз с лёгким покачиванием.
- Обнаружьте 3 скрытых самореза под рулевым переключателем на верхней части кожуха.
- Демонтируйте верхний кожух, аккуратно отсоединяя фиксаторы возле комбинации приборов.
Важные нюансы: При откручивании саморезов удерживайте кожух свободной рукой для предотвращения падения. Избегайте чрезмерных усилий при отделении пластиковых защёлок – при заклинивании проверьте наличие скрытых винтов. После снятия сразу осмотрите состояние зубцов гибкого вала спидометра в открывшемся доступе.
Демонтаж комбинации приборов (щитка)
Отсоедините минусовую клемму аккумулятора для обесточивания системы. Снимите рулевое колесо, открутив центральную гайку ключом на 24 мм, после чего демонтируйте пластиковый кожух рулевой колонки, выкрутив саморезы крестовой отверткой.
Выкрутите четыре винта крепления щитка приборов: два расположены над рулевой колонкой под заглушками, а два – по бокам торпедо. Аккуратно потяните комбинацию приборов на себя, обеспечив доступ к обратной стороне электроразъемов.
Последовательность отсоединения элементов
- Отожмите фиксаторы и отсоедините колодки проводов:
- 3-контактный разъем указателей поворотов
- 6-контактный разъем датчиков давления масла и заряда АКБ
- Снимите трос спидометра:
- Нажмите на пластиковый фиксатор в месте соединения с прибором
- Поверните наконечник против часовой стрелки на 90°
- Аккуратно вытяните трос из гнезда
- Открутите гайки крепления привода одометра на обратной стороне щитка
Отсоединение электрических разъемов от приборного щитка
После демонтажа щитка приборов аккуратно разверните его задней частью к себе, обеспечив свободный доступ к колодкам проводов. Убедитесь в отсутствии натяжения электрожгутов, которые могут повредиться при отсоединении.
Определите расположение трех основных разъемов: синего (спидометр), белого (контрольные лампы) и черного (питание подсветки). Проверьте фиксаторы каждого коннектора – они должны быть отжаты перед извлечением.
Последовательность действий
- Зафиксируйте щиток одной рукой, предотвращая его падение
- Большим пальцем нажмите на язычок-фиксатор первого разъема до характерного щелчка
- Плавно потяните колодку вдоль оси контактов без перекоса
- Повторите операции для оставшихся разъемов в порядке:
- Синий (спидометр)
- Белый (сигнальные лампы)
- Черный (подсветка)
Особое внимание: запрещено вытягивать провода за кабели! При затрудненном отсоединении проверьте полное отжатие фиксатора тонкой отверткой. Маркируйте разъемы изолентой при наличии нештатных подключений.
Извлечение гибкого вала привода из салона автомобиля
Перед началом работ убедитесь, что автомобиль установлен на ровной поверхности с зафиксированными колесами. Для доступа к точке крепления со стороны спидометра потребуется снять защитный кожух рулевой колонки, открутив крепежные винты крестовой отверткой. Осмотрите место соединения вала с приборной панелью, обращая внимание на состояние резьбовых элементов и уплотнителей.
Аккуратно отсоедините трос от спидометра, удерживая пальцами пластиковую гайку-фиксатор на задней части прибора. Проворачивайте гайку против часовой стрелки без избыточного усилия, чтобы не повредить резьбу. При коррозии соединения обработайте резьбу проникающей смазкой WD-40 за 10-15 минут до демонтажа.
Порядок демонтажа через моторный отсек
Для полного извлечения троса необходимо отсоединить его от редуктора заднего моста:
- Поднимите автомобиль домкратом и установите на подставки
- Найдите место крепления на редукторе возле левого колеса
- Очистите грязь вокруг фиксирующей гайки металлической щеткой
- Удерживая ключом на 17 мм квадратный хвостовик вала, вторым ключом ослабьте контргайку
| Тип соединения | Инструмент | Момент затяжки |
| Приборная панель | Отвертка крестовая | Ручная затяжка |
| Редуктор заднего моста | Ключ рожковый 17 мм | 15-20 Н·м |
После отсоединения концов аккуратно вытяните гибкий вал через салон, направляя его вдоль рулевой колонки. Избегайте резких изгибов троса – радиус поворота не должен превышать 150 мм во избежание повреждения оплетки. Проверьте состояние приводного наконечника и квадратного шлица на обоих концах вала.
Доступ к приводу спидометра в моторном отсеке

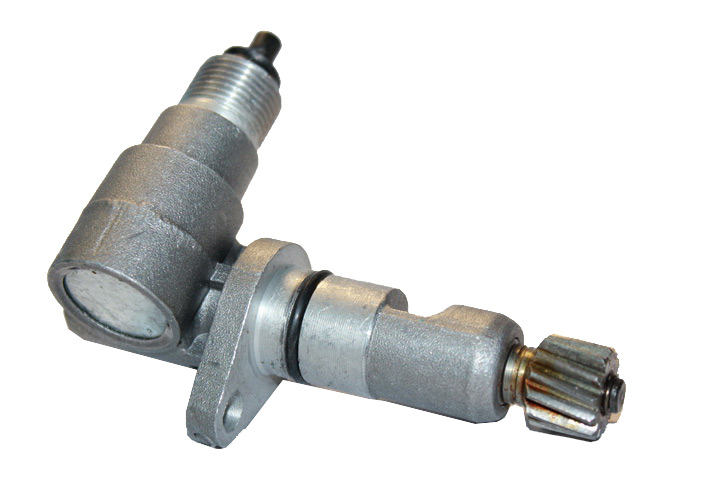

Привод спидометра на ВАЗ-2107 расположен на задней части коробки переключения передач. Он закреплён в крышке привода спидометра КПП и соединяется с датчиком скорости через гибкий трос.
Для доступа необходимо демонтировать корпус воздушного фильтра, который перекрывает зону работы. Предварительно отсоедините патрубок вентиляции картера и гофру воздухозаборника, после чего снимите крышку фильтра вместе с корпусом.
Порядок демонтажа элементов
- Отсоедините минусовую клемму аккумулятора
- Снимите резиновый патрубок вентиляции картера с клапанной крышки
- Ослабьте хомут крепления воздухозаборной гофры к фильтру
- Открутите гайки крепления корпуса фильтра (ключ на 10)
- Извлеките корпус фильтра в сборе с крышкой
После выполнения этих операций привод спидометра становится визуально доступным. Он расположен вертикально в задней части КПП и фиксируется гайкой на 12. Для удобства работы рекомендуется использовать карданный удлинитель и головку с трещоткой.
| Элемент привода | Расположение |
| Гайка крепления | На тыльной стороне КПП |
| Трос спидометра | Подведён сверху к приводу |
| Стопорная пластина | Между гайкой и корпусом КПП |
Отсоединение привода от коробки передач
Убедитесь, что автомобиль надежно стоит на ручнике и противооткатных упорах, а лучше – поднят на подъемнике или установлен на эстакаду для удобного доступа к днищу. Подготовьте чистую ветошь и емкость для сбора возможных потеков масла из КПП.
Найдите место соединения привода спидометра с коробкой передач. Привод представляет собой металлическую гильзу с шестигранником под ключ в средней части и резиновым чехлом, входящую в отверстие в картере КПП со стороны водителя.
Порядок действий
- Очистите место соединения: Тщательно протрите ветошью гильзу привода и участок картера КПП вокруг него от грязи и масла. Это предотвратит попадание сора внутрь коробки.
- Ослабьте крепление: Возьмите ключ на 13 мм и накиньте его на шестигранник гильзы привода спидометра. Ослабьте крепление, поворачивая ключ против часовой стрелки (стандартная резьба).
- Выкрутите привод: Продолжайте вращать ключ до полного выкручивания гильзы привода из посадочного отверстия в картере коробки передач.
- Извлеките привод: Возьмитесь рукой за гильзу (можно использовать пассатижи с мягкими накладками, если гильза закисла) и аккуратно, без перекоса, вытяните ее из отверстия КПП. Будьте готовы к небольшой течи масла.
- Извлеките приводной валик: Вместе с гильзой из отверстия в КПП должен выйти сам приводной валик спидометра – металлический стержень с квадратным наконечником и шестерней на противоположном конце. Если он остался внутри, аккуратно подденьте его отверткой или извлеките пассатижами.
Проверьте состояние уплотнительного кольца на гильзе привода. Если кольцо повреждено (трещины, надрывы, потеря эластичности), его необходимо заменить. Тщательно закройте ветошью или чистой пробкой отверстие в КПП, чтобы предотвратить вытекание масла и попадание грязи внутрь агрегата.
Снятие уплотнительного кольца привода спидометра
Уплотнительное кольцо расположено на валу привода спидометра в месте его входа в картер коробки передач. Его основная функция – предотвращение утечки трансмиссионного масла. Резиновый материал кольца со временем дубеет, теряет эластичность и может получить механические повреждения, требующие замены.
Перед снятием тщательно очистите вал привода спидометра и зону вокруг кольца от грязи и масляных отложений ветошью. Это предотвратит попадание абразивных частиц внутрь КПП и облегчит визуальный контроль процесса. Убедитесь в наличии доступа к кольцу – при необходимости демонтируйте привод полностью.
Последовательность операций:
- Зафиксируйте привод в тисках с мягкими губками валом вертикально вверх.
- Подденьте уплотнительное кольцо тонкой плоской отверткой или специальным съемником в месте его выступа над канавкой вала.
- Аккуратно ведите инструмент по окружности кольца, постепенно выводя его из посадочной канавки. Не прилагайте чрезмерных усилий во избежание разрыва резины.
- Снимите кольцо с вала рукой после его полного выхода из канавки. Избегайте растягивания или перекручивания резины.
Важно: Осмотрите снятое кольцо и посадочную канавку на валу. Наличие трещин, задиров или постоянной деформации кольца означает необходимость его обязательной замены. Поверхность канавки должна быть гладкой, без заусенцев.

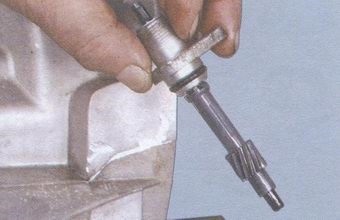

Извлечение привода спидометра из посадочного места
Отсоедините трос спидометра от привода, нажав на пластиковый фиксатор и потянув наконечник назад. Очистите область вокруг привода от грязи и масляных подтёков жёсткой щёткой, чтобы предотвратить попадание абразивных частиц в коробку передач при демонтаже.
Зафиксируйте привод от проворачивания, вставив отвёртку в проточку на его корпусе. Возьмитесь за шестигранную часть привода гаечным ключом на 27 мм и плавно поверните против часовой стрелки, сорвав резьбовое соединение с места.
Последовательность демонтажа
- Продолжайте выкручивать привод рукой до полного выхода резьбы
- Извлеките узел из гнезда КПП под углом 45°
- Немедленно заткните отверстие чистой ветошью
Типичные проблемы: При закисании резьбы обработайте соединение проникающей смазкой WD-40 и выждите 15 минут. Если привод обломался – используйте экстрактор или сварку гайки для выкручивания остатков.
Контролируйте положение уплотнительного кольца: При повреждении резинового сальника замените его перед установкой нового привода. Проверьте шестерёнку на сколы зубьев – дефекты требуют замены всего узла.

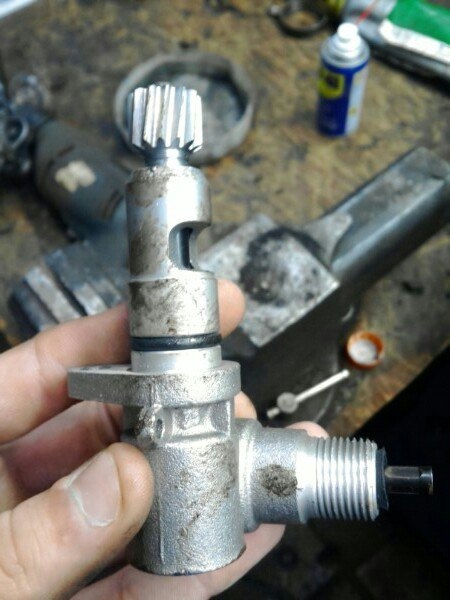

Разборка корпуса привода для диагностики
Открутите крепёжные болты корпуса привода спидометра, используя соответствующий гаечный ключ или головку. Обратите внимание на расположение и количество элементов крепежа – обычно их три или четыре. Аккуратно снимите металлическую стопорную пластину (если присутствует), фиксирующую корпус на валу редуктора.
Слегка постучите резиновой киянкой по корпусу для снятия с посадочного места, избегая перекоса. Подденьте отвёрткой стыковочный шов, если деталь "прикипела". Проверьте состояние уплотнительного кольца на крышке – при наличии трещин или деформации его потребуется замена.
Диагностика внутренних компонентов
После разделения корпуса на две половины визуально оцените состояние:
- Шестерён привода – сколы зубьев, люфт в осях
- Ведомой червячной передачи – износ рабочих граней
- Пластикового тросикового шлица – трещины или "слизывание" профиля
Проведите проверку элементов на предмет заеданий:
- Прокрутите ведущую шестерню пальцем – движение должно быть плавным
- Проверьте совмещение меток на шестернях при сборке
- Измерьте осевой люфт валов щупом
| Дефект | Признак | Решение |
|---|---|---|
| Износ зубьев | Металлическая стружка в смазке | Замена шестерни |
| Заклинивание вала | Рывки при вращении | Чистка и смазка ШРУС-4 |
| Разрушение шлица | Проскальзывание тросика | Установка нового шлицевого адаптера |
Важно: Перед сборкой удалите старую смазку ветошью и нанесите новую (Литол-24 или ШРУС-4) на шестерни и валы. Соблюдайте момент затяжки болтов корпуса – 9–12 Н·м для предотвращения деформации.
Визуальный осмотр состояния гибкого вала
Извлеките гибкий вал из оболочки, аккуратно потянув за наконечник со стороны коробки передач или спидометра. Очистите поверхность троса и защитного кожуха от грязи ветошью, смоченной в керосине или WD-40. Убедитесь, что на участках без оплетки отсутствуют глубокие задиры, коррозия или механические повреждения.
Проверьте целостность оболочки привода: осмотрите ее на предмет трещин, разрывов и потертостей. Особое внимание уделите участкам у крепежных хомутов и зонам изгиба. Убедитесь, что металлические наконечники плотно зафиксированы на оплетке и не имеют люфта.
Ключевые критерии оценки
- Состояние сердечника:
- Отсутствие переломов и деформации квадратных шлицов
- Ровное вращение без заеданий при ручном прокручивании
- Недопустимость расслоения стальных нитей плетения
- Качество оболочки:
- Герметичность резиновых уплотнителей наконечников
- Отсутствие внутреннего расслоения оплетки (проверяется изгибом)
- Соосность концевых втулок относительно кожуха
| Дефект | Последствия | Решение |
|---|---|---|
| Разрушение шлицов | Проскальзывание вала в гнезде | Замена троса |
| Коррозия сердечника | Вибрация стрелки спидометра | Очистка или замена |
| Деформация оболочки | Заедание привода | Выравнивание/замена |
При обнаружении любых повреждений сердечника или оболочки гибкий вал подлежит замене. Не пытайтесь ремонтировать деформированные участки – это приведет к ускоренному износу и отказу спидометра.
Проверка целостности пластиковой шестерни привода
Снимите трос привода спидометра с коробки передач, открутив фиксирующую гайку ключом на 10 мм. Аккуратно вытащите привод из посадочного гнезда, удерживая его за металлический наконечник. Избегайте резких перегибов троса, чтобы не повредить внутренний сердечник.
Извлеките пластиковую шестерню из корпуса привода: нажмите на фиксаторы по бокам металлической обоймы и выдвиньте деталь наружу. Очистите шестерню от старой смазки и загрязнений ветошью, смоченной в керосине или бензине. Убедитесь, что рабочая зона хорошо освещена.
Ключевые этапы осмотра
Проведите визуальную диагностику, обращая внимание на критические участки:
- Состояние зубьев: ищите сколы, трещины или деформации. Даже один повреждённый зуб нарушает работу узла.
- Центральное отверстие: проверьте наличие люфта или эллипсности на посадочном месте под вал.
- Торцевые поверхности: убедитесь в отсутствии глубоких царапин от контакта с металлическими деталями.
Выполните механическое тестирование: зажмите шестерню в руке и попытайтесь провернуть зубья пальцами с умеренным усилием. Целый элемент сохраняет жёсткость, а треснувший – изгибается или издаёт характерный хруст. Используйте лупу 3-5× для выявления микротрещин в основании зубцов.
Сравните параметры изношенной детали с новой (при наличии):
| Параметр | Исправная шестерня | Критический износ |
|---|---|---|
| Высота зуба | 4.5 мм | менее 3.8 мм |
| Диаметр втулки | 8.02 мм | более 8.15 мм |
| Зазор в зацеплении | нет качания | люфт от 0.5 мм |
При обнаружении дефектов замените шестерню, даже если повреждения кажутся незначительными. Установите деталь в корпус привода до щелчка фиксаторов, нанесите на зубья консистентную смазку ЛИТОЛ-24. Проверьте плавность вращения шестерни пальцем перед подключением троса.
Оценка износа металлической ведущей шестерни
Металлическая ведущая шестерня расположена на валу КПП и находится в постоянном зацеплении с пластиковой ведомой шестернёй спидометра. Её износ напрямую влияет на точность показаний и стабильность работы привода.
Основными причинами износа являются естественное трение, загрязнение смазки или недостаточное её количество в картере коробки передач. Игнорирование критического износа приводит к проскальзыванию шестерён, рывкам стрелки спидометра или полному отказу привода.
Порядок выявления износа
Для диагностики выполните следующие действия:
- Извлеките узел: Снимите ведомую шестерню из корпуса КПП вместе с приводным тросом.
- Визуальный осмотр:
- Проверьте зубья на наличие сколов, задиров или деформации.
- Оцените степень выкрашивания рабочих граней – заострённые концы зубьев указывают на критичный износ.
- Исключите глубокие борозды от абразивных частиц в масле.
- Контроль зацепления:
- Сопрягите шестерни вручную: люфт более 0.5 мм или затруднённое проворачивание сигнализируют о проблеме.
- Проверьте осевой люфт вала шестерни – допустимое значение не превышает 0.1-0.3 мм.
При выявлении дефектов замените шестерню на новую. Устанавливайте только оригинальные детали или проверенные аналоги – несоответствие геометрии приведёт к ускоренному износу пары.
Замена поврежденных или изношенных деталей
Основными заменяемыми компонентами являются гибкий трос привода, шестерни редуктора и уплотнительные элементы. Трос часто разрушается в месте соединения с КПП из-за потери смазки и коррозии, а пластиковые шестерни редуктора истираются или теряют зубья. Также подлежат замене деформированные фиксирующие втулки и изношенные сальники, пропускающие трансмиссионное масло.
Перед установкой новых деталей тщательно очистите посадочные места в КПП и редукторе спидометра от грязи и остатков старой смазки. При монтаже гибкого вала избегайте резких перегибов – радиус изгиба должен составлять минимум 150 мм. Обязательно заполните внутреннюю полость наконечника троса смазкой Литол-24 перед соединением с ведомой шестерней.
Критические этапы замены
- Демонтаж редуктора: открутите гайку крепления корпуса к коробке передач, аккуратно извлеките узел вместе с ведущей шестерней.
- Диагностика шестерен: проверьте состояние зубьев на обеих шестернях (ведущей и ведомой). При обнаружении сколов или критичного износа замените пару целиком.
- Установка сальника: запрессуйте новый сальник в посадочное гнездо редуктора до упора, предварительно смазав его рабочую кромку трансмиссионным маслом.
| Деталь | Признак износа | Последствия некорректной установки |
|---|---|---|
| Гибкий трос | Расслоение оплетки, заедание сердечника | Скачки стрелки спидометра, дребезг |
| Ведомая шестерня | Стертые зубья, люфт на оси | Неравномерный ход стрелки, полное заклинивание |
| Уплотнительное кольцо | Затвердевание, трещины | Течь масла из редуктора |
После сборки проверьте плавность вращения троса рукой до подключения к приборной панели. Важно: ведомая шестерня должна устанавливаться строго в соответствии с метками на корпусе редуктора – переворот элемента на 180° вызывает неправильные показания спидометра. При затяжке крепежных гаек избегайте перекоса корпуса редуктора.
Обработка шестерен консистентной смазкой
Нанесение консистентной смазки на шестерни привода спидометра критически важно для снижения трения и предотвращения преждевременного износа зубьев. Она создает защитную пленку, минимизирующую контакт металлических поверхностей во время вращения, а также блокирует доступ влаги, снижая риск коррозии. Без качественной обработки ускоряется выработка шестерен, что приводит к люфтам, шуму и некорректной работе спидометра.
Перед нанесением новой смазки тщательно удалите ветошью или щеткой остатки старого состава, грязь и металлическую стружку с обеих шестерен (ведущей на КПП и ведомой на тросике). Используйте только рекомендованные автопроизводителем смазочные материалы: для ВАЗ-2107 оптимален Литол-24 или его современные аналоги (например, Shaeffer's 238). Избегайте графитовых смазок и составов с агрессивными присадками.
Технология нанесения смазки
- Очистите посадочное отверстие ведомой шестерни на коробке передач от загрязнений.
- Нанесите смазку умеренным слоем (2-3 мм) на зубья ведущей шестерни, впрессованной в КПП. Равномерно распределите состав по всей окружности.
- Обильно заполните смазкой пазы и полости ведомой пластиковой шестерни, особенно в зоне контакта с ведущей шестерней и вокруг оси вращения.
- Промажьте уплотнительное кольцо ведомой шестерни тонким слоем смазки для сохранения эластичности и герметичности.
Важно: избыток смазки приведет к ее выдавливанию при нагреве, загрязнению тросика и притягиванию абразивных частиц. После установки шестерен удалите выступившие излишки салфеткой.
Сборка и герметизация корпуса привода спидометра ВАЗ-2107
Перед сборкой тщательно очистите поверхности разъёма корпуса привода и крышки от остатков старого герметика и загрязнений. Убедитесь в отсутствии сколов, трещин и деформаций на обоих компонентах. Нанесите тонкий равномерный слой термостойкого герметика (например, Loctite 574 или ABRO) на привалочную плоскость корпуса, избегая излишков в зоне шестерён.
Установите крышку на корпус, совместив монтажные отверстия. Равномерно затяните крепёжные болты крест-накрест в несколько этапов, соблюдая момент затяжки 8-10 Н·м. Излишки герметика, выступившие по периметру стыка, немедленно удалите чистой ветошью без растворителей.
Контроль качества и установка
- Оставьте узел на 15-20 минут для первичной полимеризации герметика
- Проверьте плавность вращения приводного вала в сборе
- Убедитесь в отсутствии заеданий и посторонних шумов
- Выдержите полное время отвердения согласно инструкции герметика (обычно 3-6 часов)
| Параметр | Значение |
| Тип герметика | Анаэробный фланцевый |
| Диаметр вала привода | 9.5±0.1 мм |
| Количество болтов крепления | 4 шт (М6×12) |
После полного отвердения герметика установите привод на КПП, совместив шлицы вала с шестернёй спидометра. Запрещается прикладывать ударные нагрузки при монтаже. Фиксацию к коробке передач выполняйте штатными гайками с моментом 20-25 Н·м, сохраняя параллельность плоскости крепления.
Установка нового уплотнительного кольца
Перед установкой тщательно очистите посадочную поверхность привода спидометра на картере коробки передач от остатков старого уплотнителя и загрязнений. Используйте ветошь и обезжириватель для обеспечения идеального прилегания нового элемента. Убедитесь в отсутствии задиров или механических повреждений на металлических контактных поверхностях.
Аккуратно наденьте новое уплотнительное кольцо на вал привода спидометра, избегая перекручивания или растяжения резины. Смажьте уплотнитель тонким слоем трансмиссионного масла – это облегчит посадку и предотвратит повреждение при монтаже. Проверьте равномерность расположения кольца по всей окружности вала перед фиксацией.
Ключевые моменты монтажа
- Вставьте привод в гнездо коробки передач строго перпендикулярно
- Равномерно прижимайте корпус привода ладонями без перекоса
- Добивайтесь полной посадки до характерного щелчка фиксатора
- Проверьте отсутствие зазоров между фланцем привода и картером
После установки обязательно проверьте герметичность соединения. Запустите двигатель, включите передачу и наблюдайте за зоной монтажа привода в течение 3-5 минут. Появление капель масла свидетельствует о необходимости повторной установки кольца. Контролируйте уровень масла в КПП в течение первых 100 км пробега.
Монтаж привода в коробку передач
Перед установкой нового привода спидометра тщательно очистите посадочное гнездо на картере коробки передач от грязи и остатков старой прокладки. Убедитесь в отсутствии забоин или трещин на поверхности прилегания фланца привода, так как это может вызвать течь масла. Проверьте состояние резинового уплотнительного кольца – при малейших дефектах замените его.
Нанесите тонкий слой герметика на металлическую прокладку привода, если она предусмотрена конструкцией. Смажьте моторным маслом уплотнительное кольцо и резьбовую часть штока привода для обеспечения плавной посадки и предотвращения повреждения сальника. Подготовьте ключ на 10 мм для фиксации привода после установки.
Последовательность установки
- Аккуратно вставьте привод в посадочное отверстие КПП, совместив шлицы вала с шестерней внутри коробки. Приложите умеренное усилие до характерного щелчка – полного вхождения уплотнительного кольца в канавку.
- Проверьте соосность крепежных отверстий фланца привода и картера КПП. Зафиксируйте привод штатной гайкой, затягивая её крестообразно с моментом 9-14 Н·м. Перетяжка может сорвать резьбу алюминиевого картера!
- Контрольные операции после монтажа:
- Проверьте отсутствие перекоса привода визуально и на ощупь
- Протрите место соединения ветошью и запустите двигатель на 3-5 минут
- Осмотрите узел на предмет масляных подтёков при работающем моторе
| Тип крепежа | Момент затяжки | Критичная ошибка |
|---|---|---|
| Штатная гайка M8 | 9-14 Н·м | Использование пружинной шайбы (не требуется) |
| Болт крепления (редкие модификации) | 15-20 Н·м | Затяжка без совмещения шлицов вала |
Прокладка гибкого вала в салон автомобиля
Освободите пространство для манипуляций, сняв пластиковый кожух рулевой колонки и защитный резиновый уплотнитель капота в районе педального узла. Проверьте целостность штатной заглушки в моторном щите (металлической перегородке между моторным отсеком и салоном) – она расположена за педалью газа и обычно прикрыта резиновым колпачком.
Аккуратно демонтируйте заглушку, сохраняя ее для обратной установки. Тщательно очистите отверстие от грязи и остатков уплотнителя, чтобы обеспечить герметичность при монтаже гибкого вала и избежать проникновения выхлопных газов в салон.
Этапы прокладки и фиксации вала
Выполните следующие действия последовательно:
- Смажьте трос: Нанесите тонкий слой графитовой смазки или Литола-24 на гибкий вал по всей длине для снижения трения и плавного хода.
- Подача вала из моторного отсека:
- Проденьте наконечник вала со стороны спидометра через очищенное отверстие в моторном щите из подкапотного пространства.
- Поместите на вал штатную резиновую втулку-уплотнитель (идет в комплекте) до упора в основание наконечника.
- Фиксация в салоне:
- Из салона захватите выведенный наконечник и протяните вал до появления резиновой втулки в отверстии щита.
- Плотно запрессуйте втулку в отверстие до характерного щелчка, обеспечивая герметичность соединения.
- Направление укладки:
- Проложите вал вдоль рулевой колонки, избегая резких изгибов (минимальный радиус – 10 см).
- Закрепите вал пластиковыми хомутами к жгутам проводки или штатным кронштейнам, исключая контакт с подвижными элементами педального узла и острыми кромками.
Плавно проверните вал рукой в районе приборной панели – вращение должно происходить свободно, без заеданий и посторонних шумов. Убедитесь в отсутствии перекручивания или натяжения при крайних положениях рулевой колонки. Только после этого подсоедините наконечник к спидометру и зафиксируйте его гайкой.
Обратная установка приборной панели и подключение
Аккуратно поднимите приборную панель и установите ее в штатное положение, совместив крепежные отверстия с посадочными местами на кузове. Закрепите панель винтами, соблюдая равномерную затяжку во избежание перекосов. Убедитесь в отсутствии помех со стороны проводки или тросов.
Перед подключением разъемов тщательно очистите контактные группы от пыли и окислов. Начните с присоединения колодки жгута проводов к задней части спидометра – она имеет характерную прямоугольную форму и фиксируется защелкой. Проверьте надежность соединения.
Подключение троса и контрольных элементов
Вставьте квадратный наконечник троса спидометра в приемную втулку на приборной панели до упора. Зафиксируйте его пластмассовой скобой-фиксатором, нажав до щелчка. Убедитесь, что трос не перекручен и свободно вращается рукой.
Последовательно подключите остальные разъемы:
- Колодку подсветки приборов (круглый разъем)
- Провод массы (черный провод с клеммой под болт)
- Разъемы указателей уровня топлива и температуры
Проведите функциональную проверку в следующем порядке:
- Подключите аккумуляторную батарею
- Включите зажигание без запуска двигателя
- Проконтролируйте работу контрольных ламп
- Запустите двигатель и проверьте показания спидометра на разных оборотах
При обнаружении неисправностей (отсутствие подсветки, некорректные показания спидометра) последовательно проверьте: надежность контактов в разъемах, целостность фиксации троса, отсутствие перегибов тросового привода. Особое внимание уделите правильности установки уплотнителя в месте ввода троса в моторный отсек.
Тестирование работоспособности спидометра после ремонта
Подключите привод спидометра к коробке передач, убедившись в надежной фиксации пластикового хомута. Заведите двигатель автомобиля и установите машину на подъемник или поддомкратьте ведущие колеса для безопасного тестирования.
Включите первую передачу и плавно увеличьте обороты двигателя, наблюдая за поведением стрелки спидометра. Проверьте отсутствие рывков, заеданий или посторонних шумов из области установки привода.
Ключевые параметры проверки
Контроль показаний скорости: Сравните данные спидометра с показаниями диагностического сканера или GPS-устройства. Допустимое отклонение – не более 10%.
Проверьте стабильность работы:
- Плавность хода стрелки при разгоне/торможении
- Отсутствие вибрации стрелки на постоянной скорости
- Нулевое положение стрелки после остановки колес
Тестирование одометра: Проедьте тестовый участок 2-3 км, сверяя пройденное расстояние с показаниями счетчика. Убедитесь в равномерности вращения троса – визуально при выключенной передаче вращайте вал рукой.
| Этап | Критерий успеха | Инструмент контроля |
|---|---|---|
| Холостой ход | Стрелка на нуле | Визуальный осмотр |
| Разгон до 60 км/ч | Плавное движение без скачков | GPS-маяк/диагностика |
| Сброс скорости | Возврат стрелки к нулю без залипания | Тахометр синхронно с оборотами |
Список источников
При подготовке материала о ремонте привода спидометра ВАЗ-2107 использовались специализированные технические источники, гарантирующие точность представленной информации. Основное внимание уделялось официальной документации и практическим руководствам, содержащим проверенные методы диагностики и восстановления узла.
Ниже приведен перечень ключевых материалов, на основе которых составлено пошаговое описание работ. Все источники содержат детальные схемы, технические характеристики и специфичные для модели 2107 решения.
- Официальное руководство по ремонту ВАЗ-2107 - Издательство "За рулём", раздел "Трансмиссия"
- Каталог деталей и сборочных единиц ВАЗ-2107 - Тольятти: АвтоВАЗ, глава "Приборы контроля"
- Журнал "Автопрактика" - Статья "Диагностика неисправностей спидометра классических Жигулей", №4 2019 г.
- Технический бюллетень №217 - Сервисный центр АвтоВАЗ: "Типовые дефекты тросового привода"
- Практическое пособие "Ремонт ВАЗ-2101-2107" - М.: "Арус", раздел "Контрольно-измерительные приборы"
