Ремонт Рено Логан своими руками - пошаговые инструкции по обслуживанию и диагностике

Статья обновлена: 18.08.2025

Владельцы Renault Logan ценят автомобиль за надежность и простоту конструкции, но даже эта неприхотливая модель требует регулярного внимания.

Самостоятельное обслуживание и ремонт не только существенно экономят средства, но и дают глубокое понимание работы вашего автомобиля, повышая его долговечность.

Это руководство предоставит полную информацию для диагностики неисправностей и выполнения работ своими силами: от базового ТО до сложного ремонта узлов и агрегатов.

Подготовьте инструмент, изучите инструкции – и вы убедитесь, что большинство задач по поддержанию Renault Logan в идеальном состоянии доступны каждому.

Инструменты и расходники для самостоятельного ремонта Рено Логан

Базовый набор инструментов должен покрывать большинство операций: торцевые головки 8-19 мм (включая глубокие для свечей), трещоточный вороток, удлинители, набор рожковых ключей, крестовые и плоские отвертки, пассатижи, кусачки, молоток и монтировка. Обязательно наличие динамометрического ключа для точной затяжки ответственных соединений (ГБЦ, колесные болты).

Для диагностики потребуется мультиметр для проверки цепей и датчиков, а также OBD2-сканер для чтения ошибок ЭБУ. Специнструменты включают съемник масляного фильтра, ключ для ступичных гаек, съемники для ШРУСа и шаровых опор. Расходные материалы (сальники, прокладки, герметики) всегда подбирайте по каталожным номерам конкретной модели и года выпуска.

Ключевые категории расходников

• Фильтры: масляный, воздушный, салонный, топливный
• Техжидкости: моторное масло (5W-40), тормозная жидкость (DOT4), антифриз (G12/G13), трансмиссионное масло (75W-80)
• Детали ТО: свечи зажигания, тормозные колодки/диски, приводные ремни
• Герметизирующие материалы: прокладка ГБЦ, сальники распредвала/коленвала, термостойкий герметик

Система авто	Типовые расходники
Двигатель	Прокладка клапанной крышки, комплект ГРМ, датчик кислорода
Подвеска	Сайлентблоки рычагов, стойки стабилизатора, шаровые опоры
Тормоза	Тормозные цилиндры, тормозные шланги, направляющие суппортов

1. Перед сложными работами (замена сцепления, ремонт КПП) уточните специфику крепежа: могут потребоваться Torx или E-головки
2. Для кузовного ремонта подготовьте набор выколоток, споттер (для точечной сварки) и антикоррозийную мастику
3. Электрические соединения требуют термоусадки, изоленты и обжимных клемм

Как правильно проводить предремонтную диагностику неисправностей

Предремонтная диагностика – обязательный этап, позволяющий точно определить источник проблемы без замены исправных деталей. Она экономит время и ресурсы, исключая "метод тыка" и ненужные расходы на запчасти. Системный подход к диагностике особенно важен для электронных систем Рено Логан, где один симптом может указывать на несколько потенциальных причин.

Начинайте с фиксации всех симптомов: характер звуков, условия возникновения проблемы (холодный/прогретый двигатель, скорость, нагрузка), сопутствующие признаки (падение мощности, сигналы на панели приборов). Проверьте историю обслуживания – предыдущие ремонты могли спровоцировать новые неполадки. Используйте только достоверные источники данных: сервисные мануалы, электрические схемы именно для вашей модели и года выпуска.

Алгоритм комплексной диагностики

Соблюдайте последовательность этапов для исключения ошибок:

1. Опрос владельца и тест-драйв: Уточните детали поведения авто. Воспроизведите проблему при движении, отмечая:
   • Режимы работы двигателя (холостой ход, ускорение)
   • Реакцию на переключение передач
   • Звуки (стук, свист, гул) с локализацией источника
2. Визуальный и механический контроль:
   • Осмотр подкапотного пространства: потёки техжидкостей, трещины патрубков, окисление клемм АКБ, целостность пыльников ШРУСов
   • Проверка уровней масла (двигатель, КПП), ОЖ, тормозной жидкости
   • Люфты рулевых тяг, шаровых опор, опор двигателя при помощи монтировки
3. Компьютерная диагностика:
   • Подключение сканера OBD-II к разъёму под рулём. Считывание кодов ошибок из ЭБУ двигателя, АБС, AIRBAG
   • Анализ активных и пассивных ошибок. Расшифровка через сервисные базы (например, DDT4All для Renault)
   • Просмотр параметров в реальном времени: обороты ХХ, положение РХХ, показания ДПДЗ, напряжение датчиков кислорода
4. Аппаратная проверка систем:
   • Электрика: прозвонка цепей мультиметром, проверка сопротивления датчиков (ДМРВ, ДТОЖ), нагрузки на генератор
   • Двигатель: замер компрессии, тест на утечку давления в цилиндрах, проверка искры, давления топлива
   • Ходовая: диагностика ступичных подшипников на подъёмнике, оценка состояния амортизаторов

Инструмент	Применение	Критерии исправности (пример)
Мультиметр	Проверка напряжения АКБ, сопротивления датчиков	Напряжение при работающем двигателе: 13.6-14.8V
Компрессометр	Замер компрессии в цилиндрах	Разброс между цилиндрами ≤ 1 атм, минимум 11 атм
Манометр топлива	Контроль давления в топливной рампе	3.8-4.2 бар (8V), 3.5-3.8 бар (16V)
Стетоскоп	Выявление стуков в ГРМ, форсунках	Равномерный звук без металлических ударов

Важно! После замены детали или ремонта обязательно проведите контрольную диагностику: сбросьте ошибки сканером, выполните тест-драйв для проверки исчезновения симптомов. Учитывайте особенности Logan: частые проблемы с датчиком педали сцепления (глохнет при старте), окислением контактов фар, износом подшипников передних ступиц. Всегда сверяйтесь с технической документацией по параметрам конкретного двигателя (K7J, K7M, и т.д.).

Замена масла и фильтров: пошаговый алгоритм работ

Своевременная замена моторного масла и фильтрующих элементов – ключевая процедура для поддержания ресурса двигателя Рено Логан. Выполнение работ требует строгого соблюдения последовательности операций и использования рекомендованных производителем материалов.

Перед началом подготовьте новый масляный фильтр, канистру с моторным маслом соответствующей спецификации (например, 5W-40), торцевой ключ на 19, съемник для масляного фильтра, емкость для отработанной жидкости (не менее 5 литров), ветошь и защитные перчатки. Автомобиль должен находиться на ровной поверхности, двигатель – прогрет до рабочей температуры.

Процедура замены

1. Демонтаж защиты картера (если установлена) с помощью ключа на 10.
2. Откручивание сливной пробки:
   • Подставьте емкость под сливное отверстие
   • Ключом на 19 аккуратно ослабьте пробку
   • Окончательно выверните пробку рукой (используйте перчатки)
3. Полный слив отработанного масла в течение 15-20 минут. Дождитесь прекращения капель.
4. Замена масляного фильтра:
   • Снимите старый фильтр съемником (резьбовым или ременным типом)
   • Протрите посадочное место ветошью
   • Смажьте резиновую прокладку нового фильтра чистым маслом
   • Вручную закрутите фильтр до упора + дополнительно ¾ оборота
5. Установка сливной пробки:
   • Замените медную шайбу на пробке
   • Затяните с моментом 3,2 кгс·м (ключом с динамометром)
6. Заливка свежего масла через горловину в ГБЦ:
   • Используйте воронку
   • Объем: 3.5 л для 8-клапанного двигателя / 4.5 л для 16-клапанного
7. Проверка уровня:
   • Запустите двигатель на 2-3 минуты
   • Заглушите мотор, подождите 5 минут
   • Долейте масло до середины между метками MIN/MAX на щупе

Важные примечания: Обязательно утилизируйте отработанное масло в специализированных пунктах приема. Проверяйте отсутствие подтеков в области сливной пробки и фильтра после первого запуска. Повторно проконтролируйте уровень масла через 100-200 км пробега.

Процедура замены воздушного фильтра двигателя

Замена воздушного фильтра – критически важная операция для поддержания оптимальной работы двигателя Рено Логан. Загрязненный фильтр вызывает повышенный расход топлива, снижение мощности и ускоренный износ деталей.

Периодичность замены составляет 15 000-30 000 км в зависимости от условий эксплуатации. Признаки необходимости замены: потеря динамики разгона, увеличение расхода топлива, черный дым из выхлопной трубы или визуальное загрязнение элемента.

Пошаговая инструкция замены

Необходимые инструменты:

• Новый воздушный фильтр (оригинальный каталожный номер: 8200768913 или аналог)
• Крестовая отвертка
• Чистая ветошь для протирки корпуса

Порядок работ:

1. Откройте капот и зафиксируйте его штатной подпоркой
2. Найдите пластиковый корпус воздушного фильтра в правой части подкапотного пространства (между двигателем и фарой)
3. Открутите 4 винта крестовой отверткой, удерживающие верхнюю крышку корпуса
4. Аккуратно снимите крышку, отсоединив патрубок впускного воздуховода (если требуется)
5. Извлеките старый фильтр, обращая внимание на его ориентацию (отметка потока воздуха обычно нанесена на рамке)
6. Протрите внутреннюю полость корпуса ветошью от пыли и мусора
7. Установите новый фильтр строго в том же положении, что и старый (совместите метки направления воздушного потока)
8. Закройте крышку корпуса, затяните винты крестообразно без перекоса
9. Проверьте надежность фиксации всех патрубков

Особенности для разных поколений:

Модель	Расположение корпуса	Крепеж
Логан 1 (2004-2015)	Справа у радиатора	4 винта
Логан 2 (с 2015)	Над аккумулятором	Защелки + 2 винта

Критические ошибки: Неправильная установка фильтра (перекос или обратная ориентация) вызывает подсос неочищенного воздуха. Использование дешевых неоригинальных фильтров часто приводит к разрушению гофр и попаданию частиц в двигатель.

Замена салонного фильтра без посещения СТО

Забитый салонный фильтр ухудшает циркуляцию воздуха в салоне Рено Логан, приводит к запотеванию стекол и проникновению пыли. Своевременная замена (рекомендуется каждые 15 000 км или раз в год) сохраняет эффективность печки и кондиционера.

Процедура выполняется за 10-15 минут без специальных инструментов. Фильтр расположен за бардачком со стороны пассажира, доступ органичен пластиковым корпусом. Потребуется только новый фильтр (оригинальный 8200763223 или аналог) и плоская отвертка.

Пошаговая инструкция

1. Откройте бардачок: нажмите на ограничители по бокам и опустите его до упора вниз.
2. Демонтируйте крепления корпуса: плоской отверткой подденьте и выкрутите 3 самореза (2 сверху, 1 снизу), удерживающих пластиковую крышку фильтра.
3. Извлеките старый фильтр: снимите крышку и потяните за выступающий край фильтра на себя. Обратите внимание на маркировку стрелкой направления воздушного потока (должна быть видна после извлечения).
4. Очистите посадочное место: удалите пыль и мусор из ниши влажной салфеткой.
5. Установите новый фильтр: совместите стрелку на боковине фильтра с направлением воздушного потока (обычно стрелка указывает вниз или в сторону сиденья). Вставьте элемент до упора.
6. Соберите корпус: закрутите саморезы, верните бардачок в исходное положение до щелчка ограничителей.

Важные нюансы:

• Не устанавливайте фильтр без стрелки направления – это нарушит циркуляцию воздуха.
• При сильном загрязнении проверьте герметичность воздуховодов под капотом.
• Если после замены остался запах, обработайте вентиляцию антибактериальным спреем через входы у стеклоочистителей.

Замена свечей зажигания на Рено Логан

Замена свечей на двигателях K7J (1.4 л), K7M (1.6 л) 8 клапанов и более современных H4M (1.6 л 16V) требует понимания конструкции. На 8-клапанных моторах катушка зажигания общая, установлена над свечным колодцем, тогда как на 16-клапанных версиях используется индивидуальная катушка на каждую свечу. Это напрямую влияет на последовательность демонтажа.

Критически важно использовать свечи с правильным калильным числом и длиной резьбы. Неподходящая модель вызывает детонацию, калильное зажигание или механическое повреждение поршня. Регламент замены – каждые 30 000 км для обычных свечей или до 100 000 км для иридиевых, но реальный срок зависит от качества топлива и стиля езды.

Технология замены и ключевые моменты

Необходимый инструмент: свечной ключ с магнитным держателем (размер 16 мм), динамометрический ключ, чистая ветошь. Для 16V двигателей дополнительно потребуется торцевая головка на 10 мм для откручивания болтов крепления катушек.

Последовательность работ для 8-клапанного двигателя:

1. Снять пластиковый декоративный кожух двигателя (при наличии).
2. Отсоединить минусовую клемму АКБ.
3. Вытащить высоковольтный провод из катушки зажигания.
4. Открутить два болта крепления катушки (головка на 10 мм).
5. Извлечь катушку из посадочного места.
6. Продуть свечные колодцы сжатым воздухом.
7. Выкрутить свечи свечным ключом.

Особенности на 16-клапанном моторе:

• Катушки зажигания установлены непосредственно на свечи без высоковольтных проводов.
• Отсоединяйте разъемы управления катушками аккуратно, нажав на фиксатор.
• Выкручивайте болты крепления каждой катушки отдельно.
• Извлекайте катушки вертикально без перекоса, чтобы не повредить уплотнитель.

Параметр	8-клапанный двигатель	16-клапанный двигатель
Крутящий момент затяжки	25–30 Н·м	25–30 Н·м
Рекомендуемый зазор	0.85–0.95 мм	0.90–1.00 мм
Тип свечей (пример)	NGK BPR6ES, Renault 7700107243	NGK PLFER6A-11E, Renault 8200686579

Перед установкой новых свечей обязательно проверяйте зазор между электродами щупом – даже у оригинальных запчастей возможны отклонения. При монтаже вкручивайте свечи рукой до упора, чтобы избежать перекоса резьбы. Затягивайте строго динамометрическим ключом с усилием 25–30 Н·м. Перетяжка приводит к деформации корпуса свечи или срыву резьбы в головке блока.

После замены запустите двигатель и проверьте отсутствие пропусков зажигания. Анализируйте состояние старых свечей: белый нагар сигнализирует о бедной смеси, масляные следы – о проблемах с маслосъемными колпачками, красный оттенок – о примесях в топливе.

Регулировка клапанов двигателя своими силами

Правильная регулировка тепловых зазоров клапанов критически важна для стабильной работы двигателя Рено Логан. Неверные зазоры вызывают стук, снижение мощности, повышенный расход топлива и преждевременный износ ГРМ.

Процедура выполняется на холодном двигателе (15-20°C) через каждые 30 000 км пробега или при появлении характерного цокота. Для работы потребуются щупы 0.15 мм (впуск) и 0.35 мм (выпуск), ключ на 10, плоская отвертка, набор регулировочных шайб.

Пошаговый алгоритм работ

Подготовка: Снимите клапанную крышку, воздушный фильтр и кожух ГРМ. Выставьте ВМТ 1-го цилиндра (метка на шкиве коленвала совпадает с риской на блоке).

1. Проверните коленвал по часовой стрелке на 180° для регулировки 3-го цилиндра
2. Ещё на 180° – для 4-го цилиндра
3. Последние 180° – для 2-го цилиндра

Контроль зазоров: Щуп должен входить между кулачком распредвала и шайбой с небольшим усилием. Если зазор не соответствует норме, выполните замену шайбы:

Клапан	Нормальный зазор (мм)
Впускной (IN)	0.10 - 0.20
Выпускной (EX)	0.30 - 0.40

Замена шайб: Проворачивайте распредвал отверткой, освобождая толкатель. Специальным съемником или магнитом извлеките старую шайбу. Новая шайба подбирается по формуле: H = B + (C - A), где A - текущий зазор, B - толщина старой шайбы, C - требуемый зазор.

После установки всех шайб повторно проверьте каждый зазор. Соберите узлы в обратной последовательности, заменив прокладку клапанной крышки. Запустите двигатель – правильная регулировка исключает металлический стук на всех режимах работы.

Замена ремня ГРМ: критически важные этапы

Замена ремня газораспределительного механизма на Рено Логан – операция, требующая предельной точности и соблюдения регламента. Ошибки на ключевых этапах могут привести к дорогостоящему ремонту двигателя, включая повреждение клапанов и поршней.

Строго следуйте заводским меткам и используйте специальные инструменты для фиксации распредвалов и коленвала. Работы выполняйте только при холодном двигателе, предварительно отсоединив клемму "минус" от аккумулятора.

Последовательность критических операций

1. Фиксация положения валов:

• Поверните коленвал за болт крепления шкива по часовой стрелке до совмещения меток на шкиве коленвала с отметкой на блоке цилиндров
• Убедитесь, что метки на шкивах распредвалов точно совпадают с рисками на задней защитной крышке
• Установите фиксаторы распредвалов (специальный инструмент Renault)

2. Демонтаж старого ремня:

1. Ослабьте натяжной ролик гаечным ключом
2. Снимите защитные кожухи (наружный и внутренний)
3. Аккуратно снимите ремень ГРМ, не проворачивая валы
4. Проверьте состояние помпы, натяжного и обводного роликов – заменяйте при малейших сомнениях

3. Установка нового ремня:

Этап	Важное правило
Надевание ремня	Соблюдайте порядок: коленвал → направляющий ролик → распредвал впуска → помпа → распредвал выпуска → натяжной ролик
Натяжение	Ослабьте стопорный болт натяжителя, дайте пружине автоматически натянуть ремень, затем затяните болт моментом 22±2 Н·м

4. Контроль после установки:

• Проверните коленвал на 2 полных оборота за болт крепления шкива
• Убедитесь в точном повторном совпадении всех меток
• Проверьте отсутствие перекоса ремня и правильность натяжения
• Установите защитные кожухи в обратной последовательности

Диагностика и замена топливного фильтра

Топливный фильтр критически важен для защиты двигателя от примесей в горючем. Засорение элемента приводит к нарушению подачи топлива, снижению мощности и перебоям в работе мотора. Регламентная замена проводится каждые 30-60 тыс. км пробега, но условия эксплуатации могут сократить этот интервал.

Основные симптомы забитого топливного фильтра: затрудненный запуск двигателя (особенно "на холодную"), рывки и провалы при разгоне, неустойчивые холостые обороты, потеря мощности под нагрузкой, повышенный расход топлива. В тяжелых случаях возможна полная остановка двигателя.

Процедура замены

Необходимые инструменты и материалы:

• Новый топливный фильтр (оригинальный или совместимый аналог)
• Набор рожковых ключей (включая на 10, 17)
• Плоская и крестовая отвертки
• Чистая ветошь
• Защитные очки и перчатки

Последовательность работ:

1. Сбросьте давление в топливной системе: вытащите предохранитель бензонасоса (F3 в монтажном блоке салона), запустите двигатель и дождитесь его остановки. Проверните стартер 2-3 секунды для полного сброса.
2. Отсоедините минусовую клемму аккумулятора. Поднимите заднюю часть автомобиля на домкрате и установите на подставки.
3. Найдите фильтр под днищем в районе заднего моста (защищен пластиковым кожухом). Снимите крепления кожуха ключом на 10.
4. Ослабьте хомуты топливных шлангов отверткой. Отсоедините шланги, предварительно подставив емкость для слива остатков топлива. Запомните направление потока (стрелка на корпусе фильтра должна указывать к двигателю).
5. Открутите металлический хомут крепления фильтра ключом на 17. Извлеките старый фильтр вместе с резиновыми демпферами.
6. Перенесите демпферы и защитные колпачки на новый фильтр. Установите его в хомут, соблюдая направление стрелки.
7. Наденьте топливные шланги на штуцеры и затяните хомуты. Закрепите кожух. Протрите соединения ветошью для контроля утечек.
8. Подключите аккумулятор и вставьте предохранитель бензонасоса. Включите зажигание на 10 секунд (без запуска двигателя) для создания давления. Проверьте герметичность стыков.

Особенности для дизельных версий: Фильтр расположен в моторном отсеке, требует удаления воздуха из системы после замены через ручную помпу на корпусе. Обязательна замена уплотнительных колец на ТНВД.

Чистка дроссельной заслонки в домашних условиях

Перед началом работ подготовьте необходимые инструменты и материалы: набор отверток, ключ Torx T30 (часто используется на Рено Логан), очиститель карбюратора или специальный аэрозоль для дроссельных заслонок, ветошь, резиновые перчатки и защитные очки. Убедитесь, что двигатель остыл, а аккумуляторная клемма снята для предотвращения короткого замыкания и ошибок ЭБУ.

Отсоедините патрубок воздуховода от корпуса дросселя, ослабив хомуты. Осмотрите заслонку визуально через впускной канал – толстый слой черного маслянистого налета на стенках и самой заслонке сигнализирует о необходимости чистки. Не пытайтесь чистить механизм без демонтажа – это даст лишь поверхностный результат и может повредить ось вращения.

Процесс демонтажа и очистки

Алгоритм действий:

1. Отключите разъем датчика положения дроссельной заслонки (ДПДЗ), аккуратно нажав на фиксатор.
2. Выкрутите 4 крепежных болта (обычно Torx T30), удерживающих корпус заслонки к впускному коллектору.
3. Снимите дроссельный узел, обращая внимание на состояние уплотнительной прокладки (при повреждении замените).

Техника очистки: Распылите средство на внутренние поверхности, особое внимание уделите:

• Кромке заслонки в закрытом состоянии
• Каналу ХХ (обходному каналу холостого хода)
• Шахте иглы регулятора холостого хода
• Оси вращения заслонки

Выдержите состав 3-5 минут для растворения отложений, затем удалите грязь микрофиброй. Не используйте металлические щетки или абразивы! Избегайте попадания жидкости в электронный блок управления (если он интегрирован в корпус). После полного высыхания узла установите его в обратном порядке, затягивая болты крест-накрест с моментом 8-10 Нм.

Особенности адаптации

Тип узла	Процедура после установки
Электронная заслонка (без троса)	Требуется обучение ЭБУ: включите зажигание на 15 сек без запуска, затем запустите двигатель на 5 минут на холостом ходу без нагрузки
Механическая заслонка (с тросом)	Проверьте и отрегулируйте натяжение троса привода, уровень холостого хода стабилизируется автоматически

При появлении плавающих оборотов после чистки выполните сброс адаптаций через диагностический разъем OBD-II сканером или отключите АКБ на 30 минут. Проверьте герметичность соединений патрубков – подсос воздуха вызовет нестабильную работу.

Проверка и замена высоковольтных проводов

Высоковольтные провода (ВВ-провода) обеспечивают передачу тока от катушки зажигания к свечам. Их неисправность проявляется троением двигателя, пропусками зажигания, повышенным расходом топлива и затрудненным запуском, особенно в сырую погоду. Регулярная диагностика предотвращает критический износ изоляции и токоведущей жилы.

Для проверки потребуется мультиметр с режимом измерения сопротивления (Ом). Работу проводят на холодном двигателе при снятых клеммах АКБ. Последовательно отсоединяйте каждый провод от свечи и катушки, фиксируя его положение маркировкой или фото во избежание перепутывания при сборке.

Диагностика сопротивления проводов

Установите мультиметр в диапазон 10-20 кОм. Измерьте сопротивление каждого провода:

• Норма для Рено Логан: 3.5-10 кОм
• Отклонения между проводами не должны превышать 2-3 кОм
• Бесконечное сопротивление = обрыв жилы
• Сопротивление близкое к 0 = замыкание

Визуальный осмотр и дополнительные проверки

Обязательно исследуйте провода на:

1. Трещины, потертости или оплавление изоляции
2. Окисление металлических контактов в наконечниках
3. Искрение в темноте при запущенном двигателе (признак пробоя)
4. Наличие влаги под резиновыми колпачками

Замена проводов

При выявлении дефектов меняйте комплект целиком. Последовательность действий:

Шаг 1	Зафиксируйте порядок подключения проводов к катушке (цилиндры 1-3-4-2)
Шаг 2	Снимайте провода только за колпачок, не тяните за шнур
Шаг 3	Очистите посадочные гнезда на катушке от грящи
Шаг 4	Устанавливайте новые провода в обратном порядке срадения, защелкивая колпачки до характерного щелчка

После замены проверьте работу двигателя на всех режимах. Используйте только провода с рекомендованным заводом сопротивлением – установка дешевых аналогов часто вызывает помехи в работе электроники.

Замена тормозных колодок: передняя и задняя оси

Для передней оси на Рено Логан применяются дисковые тормоза. Основные этапы замены включают демонтаж колеса, снятие направляющих суппорта, извлечение старых колодок и установку новых с предварительной очисткой посадочных мест. Критически важно проверить состояние тормозного диска и работоспособность поршня суппорта перед сборкой.

Задняя ось оснащена барабанными тормозами. Процесс требует снятия барабана, что может потребовать усилия из-за возможного наличия бортиков на рабочей поверхности. После демонтажа необходимо отсоединить пружины и фиксаторы, извлечь старые колодки, очистить механизмы от грязи, установить новые элементы с обязательной регулировкой положения автоматического компенсатора зазора.

Инструменты и материалы

• Набор рожковых и торцевых ключей
• Специальные плоскогубцы для пружин (задние колодки)
• Монтажная лопатка/молоток (для съёма барабана)
• Новые колодки в сборе с аппаратными частями
• Смазка для направляющих суппорта
• Очиститель тормозов

Ключевые особенности замены

Передняя ось	Задняя ось
Обязательная прокачка системы после вдавливания поршня суппорта	Регулировка ручника при установке новых колодок
Проверка толщины диска (мин. 20 мм)	Очистка посадочного места барабана на ступице
Смазка металлических пластин колодок для предотвращения скрипа	Замена стопорных пружин при их деформации

Порядок действий после установки

1. Провести несколько качков педалью тормоза до появления устойчивого сопротивления
2. Проверить уровень тормозной жидкости в бачке
3. Совершить тестовый заезд на малой скорости с контролируемым торможением
4. Избегать резких торможений первые 200 км для притирки

Важно: При замене задних колодок обязательно обратить внимание на состояние троса стояночного тормоза и целостность защитных чехлов. Игнорирование износа этих элементов приведёт к преждевременному выходу новых колодок из строя.

Прокачка тормозной системы после замены жидкости

Воздух в гидравлической системе тормозов снижает эффективность работы и создает опасность при эксплуатации автомобиля. Для его удаления после замены тормозной жидкости требуется последовательная прокачка всех контуров с соблюдением регламента производителя.

Процедура выполняется с помощником или с использованием специального вакуумного устройства. Ключевым условием является поддержание уровня жидкости в бачке выше минимальной отметки на протяжении всей операции для предотвращения повторного завоздушивания.

Порядок выполнения работ

Необходимые материалы и инструменты:

• Тормозная жидкость (DOT 4)
• Прозрачная трубка диаметром 5-6 мм
• Емкость для отработанной жидкости
• Ключ на 8 или 10 мм (в зависимости от модели)
• Чистая ветошь
• Защитные перчатки и очки

Последовательность прокачки контуров (Renault Logan):

1. Правое заднее колесо (самый дальний от ГТЦ)
2. Левое заднее колесо
3. Правое переднее колесо
4. Левое переднее колесо (ближайший к ГТЦ)

Технология прокачки:

1. Надеть трубку на штуцер прокачки суппорта, второй конец опустить в емкость с небольшим количеством жидкости
2. Попросить помощника 3-5 раз энергично нажать педаль тормоза и удерживать ее в нижнем положении
3. Открутить штуцер на ¼-½ оборота до появления пузырьков воздуха в трубке
4. Затянуть штуцер после прекращения вытекания жидкости
5. Повторять пункты 2-4 до полного исчезновения воздушных пузырьков
6. Долить жидкость в бачок до уровня "MAX"
7. Повторить операцию для остальных колес в указанной последовательности

Контрольный признак	Корректное состояние
Ход педали тормоза	Упругий, без провалов
Следы жидкости	Отсутствие подтеков на штуцерах
Уровень в бачке	Между MIN и MAX после оседания пузырьков

После завершения обязательно проверьте работу тормозов на малой скорости в безопасном месте! При мягкой педали или неэффективном торможении повторите прокачку проблемного контура. Утилизируйте отработанную жидкость согласно экологическим нормам.

Замена тормозных дисков: признаки износа и технология

Тормозные диски – критически важный компонент системы безопасности. Их износ напрямую влияет на эффективность торможения, длину остановочного пути и устойчивость автомобиля. Регулярная диагностика и своевременная замена предотвращают аварийные ситуации, снижают нагрузку на суппорты и тормозные колодки.

Несвоевременная замена изношенных дисков приводит к перегреву тормозной системы, вибрациям руля при торможении и ускоренному износу других деталей. Работа требует строгого соблюдения технологии и применения рекомендованного производителем инструмента для гарантии правильной геометрии и отсутствия биения после установки.

Признаки критического износа дисков

• Вибрация руля/педали тормоза: Чувствительная дрожь при торможении (особенно на высоких скоростях) сигнализирует о деформации диска ("ведении").
• Снижение эффективности торможения: Увеличение тормозного пути, "мягкая" или проваливающаяся педаль (после проверки уровня жидкости и герметичности системы).
• Глубокие борозды и задиры: Визуально заметные канавки глубиной более 1-1.5 мм на рабочей поверхности.
• Снижение минимальной толщины: Измерение микрометром показывает значение ниже допустимого предела (указан на торце диска или в мануале Рено Логан, обычно ~18-20 мм для новых).
• Синий оттенок поверхности: Локальное посинение свидетельствует о критическом перегреве и изменении структуры металла.
• Сильный скрежет или металлический скрип: Может указывать на полный износ колодок (стерт фрикционный слой, металлическая основа трет диск) или разрушение самого диска.

Технология замены тормозных дисков на Рено Логан

Необходимые инструменты и материалы: Новые тормозные диски (обязательно пара на ось), комплект тормозных колодок (рекомендуется менять одновременно), домкрат, баллонный ключ, набор гаечных ключей и головок (обычно 13, 17 мм), монтировка, молоток (резиновый/деревянный), металлическая щетка, ветошь, очиститель тормозов (НЕ масляный!), медная смазка (для направляющих суппорта и тыльной стороны колодок), динамометрический ключ.

1. Подготовка: Поставьте автомобиль на ровную площадку, зафиксируйте противооткатными башмаками колеса противоположной оси. Ослабьте (но не снимайте!) болты крепления колеса, которое будет демонтировано.
2. Демонтаж колеса: Поднимите домкратом нужную часть авто, снимите колесо полностью.
3. Демонтаж суппорта:
   • Открутите два болта крепления тормозного суппорта к поворотному кулаку (обычно головка на 17 мм).
   • Аккуратно подденьте монтировкой и снимите суппорт, не допуская провисания на тормозном шланге. Подвесьте его к пружине/кузову проволокой.
4. Снятие колодок и скобы: Извлеките тормозные колодки из скобы суппорта. Открутите два болта крепления скобы суппорта к поворотному кулаку (обычно головка на 13 мм) и снимите скобу.
5. Демонтаж старого диска: Снимите тормозной диск с шпилек колеса. Если он прикипел к ступице, аккуратно постучите резиновым молотком по фланцу диска (НЕ по рабочей поверхности!) или используйте съемник. Очистите посадочную поверхность ступицы металлической щеткой и очистителем от ржавчины и грязи.
6. Установка нового диска: Наденьте новый диск на шпильки ступицы, убедившись, что он плотно прилегает к посадочной поверхности. При необходимости установите новые регулировочные шайбы (если были).
7. Монтаж скобы суппорта: Установите скобу суппорта на место, затяните ее крепежные болты моментом, указанным в руководстве Рено Логан (обычно ~80-100 Нм).
8. Подготовка и установка колодок: Тщательно очистите очистителем тормозов посадочные места колодок в скобе и поршень суппорта. Нанесите тонкий слой медной смазки на тыльную сторону новых колодок (где контакт с поршнем и скобой) и на направляющие пальцы. Вставьте колодки в скобу.
9. Монтаж суппорта: Аккуратно наденьте суппорт на колодки и диск. Совместите отверстия и затяните болты крепления суппорта рекомендованным моментом (обычно ~30-35 Нм). Убедитесь, что суппорт двигается свободно по направляющим.
10. Установка колеса: Поставьте колесо, закрутите болты крепления от руки. Опустите автомобиль, затем окончательно затяните болты крепления колеса в диагональной последовательности динамометрическим ключом с моментом ~110 Нм.

Обкатка новых тормозных дисков: После замены избегайте интенсивного торможения первые 200-300 км. Совершите несколько плавных (без полной остановки) торможений со скорости ~60 км/ч до 10-15 км/ч для притирки поверхностей. Это обеспечит оптимальный контакт и долгий срок службы.

Проверка уровня и замена охлаждающей жидкости

Охлаждающая жидкость обеспечивает терморегуляцию двигателя и предотвращает коррозию элементов системы. Регулярный контроль уровня и своевременная замена антифриза критически важны для предотвращения перегрева и дорогостоящих поломок.

Игнорирование процедур приводит к закипанию двигателя, деформации ГБЦ, выходу из строя помпы и радиатора. Работы выполняйте на остывшем двигателе во избежание ожогов паром или горячей жидкостью.

Проверка уровня охлаждающей жидкости

Уровень контролируйте на холодном двигателе через полупрозрачный расширительный бачок (расположен возле правой фары). Нормальный уровень – между метками «MIN» и «MAX». При отклонении ниже минимума:

1. Откройте крышку бачка, нажав и повернув против часовой стрелки
2. Долейте антифриз идентичного типа и цвета до середины между метками
3. Запустите двигатель на 2-3 минуты для удаления воздушных пробок
4. Повторно проверьте уровень после остывания

Полная замена антифриза

Периодичность: каждые 60 000 км или 4 года. Используйте только жидкости стандарта Renault Type D (зелёный цвет). Не смешивайте разные типы антифризов!

Инструменты и материалы:

• Новый антифриз (6 л)
• Дистиллированная вода (для промывки)
• Ёмкость для слива (8+ л)
• Ключ на 8 мм, пассатижи
• Ветошь, перчатки

Этапы замены:

1. Снимите защиту двигатора (при наличии)
2. Подставьте ёмкость под сливную пробку радиатора (нижний левый угол)
3. Открутите пробку радиатора и пробку блока цилиндров (рядом с выпускным коллектором)
4. Слейте старую жидкость, затем закрутите пробки
5. Залейте в бачок дистиллированную воду, запустите двигатель на 5 минут
6. Повторите слив до появления чистой воды
7. Залейте новый антифриз через горловину расширительного бачка
8. Запустите двигатель с открытой крышкой бачка на 10 минут
9. Доведите уровень до середины между «MIN» и «MAX» после остывания

Удаление воздушных пробок:

Прогрейте двигатель до рабочей температуры. Нажатием на верхний патрубок радиатора выгоните воздух, при падении уровня долейте антифриз. Повторяйте до прекращения образования пузырей.

Маркировка на бачке	Состояние системы
Выше «MAX»	Риск выброса жидкости при нагреве
Между метками	Норма
Ниже «MIN»	Опасность перегрева, требуется долив

Устранение течи радиатора охлаждения

Обнаружение течи радиатора требует немедленного вмешательства, так как утечка охлаждающей жидкости приводит к перегреву двигателя и серьезным поломкам. Характерными признаками проблемы являются пятна тосола под передней частью автомобиля, падение уровня жидкости в расширительном бачке и устойчивый рост температуры на приборной панели при работе мотора.

Перед началом ремонта точно определите место протечки: осмотрите корпус радиатора, патрубки, места соединений и пластиковые бачки. Заведите двигатель, прогрейте систему до рабочей температуры (под давлением течь станет заметнее), используйте фонарь для поиска следов тосола или белесых подтеков от испаряющейся жидкости.

Способы ремонта

Временные меры (для доезда до СТО или гаража):

• Герметик для системы охлаждения: Залить в расширительный бачок согласно инструкции. Эффективен только для микротрещин.
• Холодная сварка: Очистить и обезжирить место течи, нанести состав на сухую поверхность (подходит для алюминиевых трубок и пластика).
• Механическая заглушка: При повреждении трубки – аккуратно загнуть или запаять конец аварийного канала.

Капитальный ремонт и замена:

1. Слив охлаждающей жидкости: Откройте кран радиатора (нижний патрубок или пробка) и расширительный бачок.
2. Демонтаж радиатора:
   • Отсоедините верхний и нижний патрубки (ослабьте хомуты).
   • Отключите разъемы вентиляторов и датчиков.
   • Снимите крепежные скобы и аккуратно извлеките радиатор.
3. Выбор решения:

   Повреждение	Способ ремонта
   Трещина в алюминиевом трубопроводе	Аргонная сварка
   Течь в пластиковом бачке	Замена бачка или всего радиатора
   Коррозия сердцевины	Установка нового радиатора
   Повреждение уплотнителя патрубка	Замена уплотнительного кольца

4. Установка и проверка:
   • Поместите радиатор на место, закрепите скобами.
   • Подсоедините патрубки (проверьте состояние хомутов).
   • Подключите датчики и вентиляторы.
   • Залейте новую охлаждающую жидкость, удалите воздух из системы (прогрейте двигатель с открытой крышкой бачка).
   • Проверьте отсутствие течи под давлением.

Важно: При замене радиатора выбирайте оригинальные или проверенные аналоги. Используйте рекомендованный производителем антифриз. После ремонта контролируйте уровень жидкости и температуру двигателя первые 100-200 км пробега.

Замена сайлентблоков передних рычагов

Изношенные сайлентблоки передних рычагов вызывают стуки в подвеске, увод автомобиля в сторону при движении, неравномерный износ шин и ухудшение курсовой устойчивости. Диагностика осуществляется визуальным осмотром на наличие трещин, разрывов резины, а также проверкой люфта монтировкой при вывешенном колесе.

Работы требуют демонтажа рычагов, что подразумевает снятие шаровых опор, тормозных суппортов и ослабление креплений стабилизатора поперечной устойчивости. Обязательно фиксируйте положение регулировочных болтов развала перед демонтажем и используйте новые крепежные элементы при сборке.

Порядок выполнения работ

Необходимые инструменты и материалы:

• Набор гаечных ключей и головок
• Съемник шаровых опор
• Гидравлический пресс или съемник для сайлентблоков
• Монтажная лопатка
• Медная смазка
• Новые сайлентблоки (оригинальные или качественные аналоги)
• Новые гайки и болты крепления

Последовательность замены:

1. Установите автомобиль на подъемник/яму, снимите колеса.
2. Отсоедините шаровую опору от поворотного кулака с помощью съемника.
3. Открутите гайки крепления рычага к подрамнику и к кронштейну стабилизатора.
4. Снимите рычаг в сборе, очистите посадочные места от грязи.
5. Запрессуйте старые сайлентблоки прессом/съемником, предварительно сняв стопорные кольца.
6. Обработайте посадочные отверстия рычага медной смазкой.
7. Аккуратно запрессуйте новые сайлентблоки, контролируя совпадение монтажных меток.
8. Установите рычаг на место, затяните крепеж динамометрическим ключом с усилием, указанным в руководстве.
9. Соберите подвеску в обратной последовательности.

Критические моменты:

Этап	Параметры контроля
Запрессовка	Сайлентблоки должны входить без перекоса. Резина не должна контактировать с рычагом
Ориентация	Стрелки на втулках обязаны смотреть вперед по ходу движения
Затяжка крепежа	Производится при опущенном на колеса автомобиле (под нагрузкой)

После замены обязательна проверка углов установки колес. Ресурс новых оригинальных сайлентблоков составляет 60-80 тыс. км, но сокращается при езде по плохим дорогам. Рекомендуется одновременная замена обеих втулок на каждом рычаге и парная замена левого/правого рычагов для симметрии работы подвески.

Замена шаровых опор без снятия рычага

Процедура выполняется при поднятом домкратом передке автомобиля со снятым колесом. Предварительно обработайте резьбовые соединения проникающей смазкой типа WD-40 за 15–20 минут до начала работ, чтобы облегчить откручивание крепежа. Убедитесь в наличии специального съёмника для выпрессовки шарового пальца из поворотного кулака – без него операция невозможна.

Проверьте тип крепления опоры к рычагу: на Рено Логан чаще встречаются болтовые соединения (реже – запрессовка). Для болтового варианта подготовьте набор головок с удлинителями и трещоткой, а также динамометрический ключ для финальной затяжки. При запрессованных опорах потребуется гидравлический пресс или съёмный комплект с адаптерами под конкретный диаметр.

Последовательность операций

1. Отсоединение шарового пальца:
   • Снимите защитный колпачок с гайки пальца
   • Ослабьте, но не откручивайте полностью гайку шарового пальца
   • Установите съёмник между поворотным кулаком и опорой, выпрессуйте палец ударами молотка по съёмнику или затягиванием винта инструмента
   • Снимите гайку и отсоедините кулак от опоры
2. Демонтаж старой опоры:
   • Для болтового крепления: открутите 2–3 болта крепления к рычагу
   • Для запрессованного соединения: используйте съёмник или пресс, выбивая опору вниз ударами через проставку
3. Монтаж новой шаровой опоры:
   • Очистите посадочное место на рычаге от грязи и ржавчины
   • Установите новую опору, совместив отверстия
   • Затяните болты крепления с усилием 65–75 Н·м
   • Для запрессованных: аккуратно вдавите опору прессом до упора, контролируя параллельность
4. Сборка:
   • Вставьте палец опоры в поворотный кулак
   • Наживите новую гайку пальца
   • Опустите автомобиль на землю для нагрузки подвески
   • Затяните гайку пальца моментом 50–55 Н·м
   • Установите защитный колпачок

Контроль после замены: Обязательно проверьте угол развала схождения. Убедитесь в отсутствии люфтов, прокачав подвеску монтировкой. При движении на малой скорости прислушайтесь к стукам – их появление указывает на ошибки монтажа.

Замена амортизаторов: признаки неисправности и монтаж

Амортизаторы критичны для устойчивости и комфорта: износ вызывает раскачку кузова, ухудшает контакт колес с дорогой. Своевременная диагностика предотвращает повреждение смежных узлов подвески и шин.

Замена выполняется парно на одной оси с предварительной проверкой опорных подшипников, пружин и сайлент-блоков. Требуются домкрат, набор ключей, стяжки пружин и динамометрический ключ для точной затяжки.

Типичные признаки износа амортизаторов:

• Продолжительные колебания кузова после наезда на неровность
• Стуки или скрипы в зоне колесных арок при движении по кочкам
• Увод автомобиля в сторону при торможении или на поворотах
• Неравномерный или ускоренный износ протектора шин
• Подтекание масла на корпусе амортизатора

Порядок замены передних амортизаторов на Рено Логан

1. Зафиксируйте автомобиль на ровной поверхности: ручной тормоз, противооткатные упоры под задние колеса.
2. Снимите колесо, открутив болты крепления на поднятом и вывешенном домкратом колесе.
3. Демонтируйте тормозной суппорт (подвесьте его проволокой, не отсоединяя шланг).
4. Отсоедините датчик АБС и тормозную трубку от кронштейна стойки.
5. Выкрутите два болта нижнего крепления амортизатора к поворотному кулаку.
6. Открутите три гайки верхнего крепления под капотом (в моторном отсеке).
7. Извлеките стойку в сборе. Стяжками сожмите пружину для безопасного разбора узла.
8. Замените амортизатор, опорный подшипник и отбойник. Соберите стойку.
9. Установите узел на место, затяните крепления с регламентным моментом.
10. Повторите операции для второго колеса, установите снятые компоненты.

Ключевые моменты при монтаже:

• Запрещено удерживать шток амортизатора разводным ключом – используйте шестигранник
• Перед затяжкой нагрузите подвеску, опустив авто на колеса
• Обязательно проверьте развал-схождение после замены

Компонент	Момент затяжки (Н∙м)
Гайка штока амортизатора	60-65
Болты нижнего крепления	95-105
Гайки верхней опоры	25-30

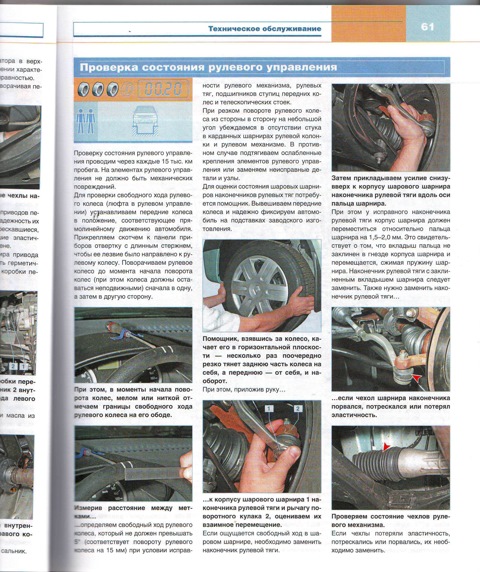

Ремонт рулевой рейки при люфтах и стуках

Люфт и стук в рулевой рейке Рено Логан – опасная неисправность, напрямую влияющая на управляемость и безопасность. Чаще всего проблема возникает из-за износа пластиковой втулки направляющей рейки, реже – из-за деформации картера, повреждения зубьев шестерни или износа опорных подшипников.

Перед началом работ обязательно проверьте крепления рулевых тяг, наконечников и кронштейна рейки – похожие стуки могут возникать из-за их ослабления. Для точной диагностики потребуется смотровая яма или подъемник, а также помощник, который будет покачивать руль, пока вы контролируете элементы рулевого механизма снизу.

Этапы ремонта

Необходимые материалы и инструменты:

• Ремонтный комплект втулки рулевой рейки (оригинальный или качественный аналог)
• Динамический ключ с трещоткой, головки, вороток
• Съемник рулевых тяг (желательно универсальный)
• Молоток, зубило, плоская отвертка
• Медная смазка, WD-40
• Чистая ветошь

Последовательность работ:

1. Подготовка: Поставьте автомобиль на яму/подъемник, снимите защиту двигатора (при наличии). Обработайте резьбовые соединения тяг и кронштейна рейки WD-40.
2. Демонтаж рулевых тяг: Открутите контргайки наконечников тяг. Используя съемник, отсоедините тяги от поворотных кулаков. Открутите внутренние гайки крепления тяг к рейке (зафиксировав шестигранник на шлице тяги).
3. Снятие рейки: Открутите болты крепления кронштейна рейки к кузову. Осторожно снимите рейку в сборе с тягами, предварительно отсоединив гибкий вал рулевой колонки от шестерни рейки (может потребоваться снятие хомута).
4. Разборка рейки: Зажмите картер рейки в тиски через мягкие прокладки. Сбейте зубилом стопорную шайбу регулировочной гайки. Выкрутите регулировочную гайку специальным ключом или осторожно пассатижами. Извлеките пружину, прижимную втулку и изношенную направляющую втулку рейки.
5. Замена втулки: Тщательно очистите посадочное место в картере от грязи и остатков старой втулки. Смажьте наружную поверхность новой втулки медной смазкой и запрессуйте её на место с помощью оправки подходящего диаметра (можно использовать старую втулку или головку).
6. Сборка и регулировка: Установите прижимную втулку, пружину и новую регулировочную гайку. Затяните гайку с небольшим предварительным натягом (примерно 10-15 Нм), затем ослабьте на 10-15°. Проверьте ход рейки – он должен быть плавным, без заеданий, но с минимальным люфтом. Забейте новую стопорную шайбу в паз гайки.
7. Установка: Смонтируйте рейку на автомобиль, затяните болты кронштейна с моментом, указанным в руководстве. Присоедините рулевые тяги и наконечники, затяните все гайки с требуемым усилием. Подсоедините вал рулевой колонки.

Важные нюансы:

• Не перетягивайте регулировочную гайку – это приведет к тугому ходу руля и ускоренному износу.
• После замены втулки обязательно проверьте углы установки колес на стенде развала-схождения.
• При сильном износе зубьев рейки/шестерни или деформации картера требуется замена рейки в сборе.

Признак неисправности	Вероятная причина
Стук при движении по неровностям	Износ направляющей втулки, ослабление кронштейна
Люфт руля на месте	Сильный износ втулки, зазоры в зубчатом зацеплении
Тугое вращение руля	Перетянута регулировочная гайка, отсутствие смазки

Замена сальников и пыльников ШРУСов

Износ сальников приводных валов и повреждение пыльников ШРУСов приводит к утечке трансмиссионного масла и загрязнению шарниров. Это провоцирует ускоренный износ гранат и выход из строя коробки передач. Регулярная проверка целостности резиновых элементов и герметичности соединений критически важна для предотвращения дорогостоящего ремонта.

Работы требуют демонтажа приводных валов. Обязательно подготовьте новый комплект пыльников (внутреннего и наружного ШРУСа), сальники дифференциала КПП соответствующего диаметра, трансмиссионное масло, стяжные хомуты и динамометрический ключ. Замена выполняется на подъемнике или с использованием домкратов с надежной фиксацией автомобиля.

Последовательность замены

1. Демонтаж колеса и откручивание ступичной гайки: Ослабьте гайку до вывешивания авто, затем снимите колесо.
2. Отсоединение шаровой опоры/стойки: Выбейте шплинт и открутите гайку пальца шаровой опоры. Используйте съемник для отделения поворотного кулака.
3. Извлечение привода: Выбейте вал из ступицы молотком через медную проставку. Аккуратно вытащите шлицевую часть из КПП, поддев монтировкой (не повредите сальник!).
4. Замена сальника КПП: Подденьте старый сальник отверткой, очистите посадочное место. Смажьте густой смазкой кромку нового сальника и аккуратно запрессуйте его до упора оправкой подходящего диаметра.
5. Разборка ШРУСа и замена пыльника:
   • Наружная граната: Срежьте старые хомуты, снимите пыльник. Разъедините шарнир, сняв стопорное кольцо.
   • Внутренняя граната: Отсоедините пыльник, сдвинув его по валу. Извлеките шарнир через малый диаметр пыльника.
6. Очистка и смазка: Тщательно промойте детали ШРУСа керосином. Забейте новый пыльник смазкой (до 80% объема) перед установкой.
7. Сборка и установка: Наденьте пыльник на вал, запрессуйте шарнир с новым стопорным кольцом. Закрепите пыльники хомутами (затяжка по схеме "звезда"). Вставьте привод в КПП и ступицу, затяните ступичную гайку с моментом 175-205 Н·м.

Критичные моменты затяжки:	Н·м
Ступичная гайка	175-205
Палец шаровой опоры	40-47
Болт крепления привода к редуктору (при наличии)	45-55

После сборки обязательно долейте масло в КПП до уровня контрольного отверстия. Проверьте отсутствие течей сальника и правильность положения пыльников при повороте руля на вывешенных колесах. Первые 50 км избегайте резких разгонов для приработки уплотнений.

Диагностика и ремонт генератора своими руками

Признаки неисправности генератора включают тусклый свет фар, мигание лампы заряда АКБ на приборной панели, разряд аккумулятора при работающем двигателе или характерный свист приводного ремня. Проверку начинают с измерения напряжения на клеммах аккумулятора: на холостом ходу двигателя исправный генератор выдаёт 13.5–14.5 В, при нагрузке (фары, печка) – не ниже 13 В.

Отклонение значений указывает на проблемы. Далее проверяют цепь возбуждения: при включенном зажигании и снятом разъёме генератора напряжение на контакте DF должен составлять ≈12 В. Отсутствие напряжения сигнализирует об обрыве провода или неисправности реле.

Пошаговая диагностика компонентов

Необходимые инструменты: мультиметр, контрольная лампа 12В, набор ключей, щётка с металлической щетиной.

1. Проверка диодного моста:
   • Отсоедините аккумулятор и разъём генератора
   • Переведите мультиметр в режим «прозвонки»
   • Проверьте диоды между клеммой «B+» и массой: исправные показывают проводимость только в одном направлении
2. Тест регулятора напряжения:
   • Снимите регулятор (крепление 2 болтами)
   • Подайте 12В от АКБ на контакт DF, подключите лампу между щётками
   • Лампа должна гореть – регулятор исправен
3. Контроль обмоток:
   • Статор: сопротивление между выводами обмоток – 0.2–0.5 Ом, на корпус – бесконечность
   • Ротор: сопротивление контактных колец – 2–5 Ом

Распространённые неисправности и методы ремонта:

Симптом	Вероятная причина	Способ устранения
Свист при запуске	Износ приводного ремня	Замена ремня с регулировкой натяжения
Отсутствие заряда	Окисление контактов, износ щёток	Зачистка клемм, замена щёточного узла
Превышение напряжения	Неисправность регулятора	Установка нового регулятора напряжения
Запах горелой изоляции	Замыкание обмоток	Замена статора/ротора в сборе

Важно! После ремонта проверьте работу генератора под нагрузкой: запустите двигатель, включите дальний свет и обогрев заднего стекла на 10–15 минут. Контролируйте напряжение на АКБ – оно не должно выходить за пределы 13–14.7 В. При замене диодного моста используйте термопасту для улучшения теплоотвода.

Замена стартера: демонтаж и установка агрегата

Перед началом работ отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Убедитесь, что автомобиль стоит на ровной поверхности с затянутым ручным тормозом, а коробка передач переведена в нейтральное положение.

Демонтаж стартера на Рено Логан требует доступа к агрегату снизу автомобиля. Для удобства используйте смотровую яму или эстакаду, поднимите переднюю часть домкратом и установите на надежные опоры. Подготовьте ключи на 13, 15 мм, головку с удлинителем и трещоткой.

Демонтаж стартера

1. Снимите защиту двигатора (при ее наличии), открутив крепежные болты.
2. Найдите стартер, расположенный в нижней части двигателя со стороны коробки передач.
3. Отсоедините силовой провод (+12В) от втягивающего реле:
   • Ослабьте гайку ключом на 13 мм
   • Аккуратно снимите клемму с контактного болта
4. Отсоедините управляющий провод (тонкий): нажмите на фиксатор пластикового разъема и потяните колодку назад
5. Выкрутите три крепежных болта:

   Верхний болт	Головка 15 мм	Доступ со стороны КПП
   Нижние болты (2 шт)	Головка 15 мм	Через монтажные проушины

6. Проверьте отсутствие препятствий и извлеките стартер вниз через технологическое окно.

Установка нового стартера: Монтаж осуществляется в обратной последовательности. Совместите посадочные шпильки стартера с отверстиями в картере КПП, временно зафиксируйте агрегат рукой. Наживите все три крепежных болта, затем затяните с моментом 25-30 Н∙м крест-накрест.

1. Подключите управляющий провод до характерного щелчка фиксатора
2. Наденьте клемму силового провода на контактный болт (+12В)
3. Затяните гайку силового провода ключом на 13 мм

После установки подключите аккумулятор и выполните тестовый запуск двигателя. Убедитесь в отсутствии посторонних шумов и стабильной работе стартера при холодном и прогретом моторе. При корректной установке стартер должен срабатывать без задержек и проскальзывания.

Поиск и устранение неисправностей в проводке

Обрыв или повреждение проводов – частая причина сбоев в работе электрооборудования Рено Логан. Начинайте диагностику с визуального осмотра доступных участков жгутов, особенно в местах перегибов возле дверей, под сиденьями и в районе разъёмов. Ищите потертости изоляции, оплавления, следы окисления контактов или явные нарушения целостности кабеля. Проверьте надёжность фиксации колодок в разъёмах и отсутствие в них влаги.

Для точного определения неисправности используйте мультиметр. В режиме "прозвонки" проверяйте целостность подозрительных проводов от разъёма до разъёма или до точки "массы". В режиме измерения напряжения убедитесь в наличии питания на потребителе при включенном зажигании или соответствующей функции. Не забывайте проверять качество заземления – часто проблема кроется в плохом контакте с кузовом.

Методы диагностики и ремонта

• Прозвонка цепи: Отсоедините разъёмы с обеих сторон проверяемого участка. Подключите щупы мультиметра в режиме сопротивления (Ω) или прозвонки к концам одного провода. Отсутствие звукового сигнала или бесконечное сопротивление указывают на обрыв.
• Поиск короткого замыкания: Отключите потребитель и предохранитель цепи. Проверьте мультиметром (режим Ω) сопротивление между "плюсовым" проводом и кузовом ("массой"). Нулевое или очень низкое сопротивление свидетельствует о КЗ на массу.
• Проверка напряжения под нагрузкой: Включите цепь (фары, обогрев). Замерьте напряжение мультиметром на клеммах потребителя при работающем двигателе. Значительное падение напряжения относительно АКБ указывает на плохой контакт или сопротивление в цепи.

Типичные проблемные места у Логана

1. Жгут двери: Перетирание проводов в гофре между кузовом и дверью (стеклоподъёмники, центральный замок).
2. Разъём ЭБУ: Окисление контактов из-за попадания влаги (расположен в моторном отсеке).
3. Колодки фар: Оплавление контактов из-за плохого соединения и высокого тока.
4. "Масса" в салоне: Плохой контакт точек заземления под панелью приборов или под сиденьями.
5. Проводка топливного модуля: Повреждение при замене топливного фильтра или насоса.

Технология ремонта

Обрыв: Замените повреждённый участок проводом аналогичного сечения. Используйте пайку с термоусадкой или качественные обжимные клеммы (типа "папа"/"мама", кольцевые). Избегайте "скруток".

Поврежденная изоляция: Восстановите герметичность с помощью термоусадки или изоленты на основе винила.

Окисленные контакты: Очистите разъёмы и клеммы специальным очистителем контактов. Нанесите токопроводящую смазку для защиты.

Короткое замыкание: Найдите место повреждения изоляции. Замените участок провода, устранив причину перетирания (добавьте защитную гофру, закрепите жгут).

Симптом	Возможная причина в проводке	Направление проверки
Не работают габариты/стоп-сигналы с одной стороны	Обрыв в жгуте задней части авто, плохая "масса" на лампе	Целостность провода от блока предохранителей до фонаря, заземление патрона лампы
Прерывистая работа стеклоподъёмника	Перебитые провода в дверной гофре, окисление клемм в разъёме двери	Прозвонка жгута двери при многократном сгибании, осмотр разъёма
Отказ топливного насоса	Обрыв питания/управления, КЗ в проводах к модулю насоса	Наличие +12В на разъёме насоса при включении зажигания, целостность проводов "массы"

Замена ламп головного света и габаритов

Перед началом работ отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте новые лампы: для головного света ближнего/дальнего обычно используются H4 (дорестайлинг) или H7 (рестайлинг), габариты – W5W (T10).

Избегайте прикосновений к стеклу галогенных ламп пальцами – жировые следы приводят к локальному перегреву и сокращению срока службы. При замене соблюдайте маркировку цоколя и мощность, указанную в руководстве по эксплуатации.

Последовательность замены ламп головного света

Для фар до рестайлинга (H4):

1. Откройте капот, снимите резиновый пыльник фары с задней части.
2. Отсоедините колодку проводов, нажав на фиксатор.
3. Сожмите пружинный фиксатор лампы и отведите его вверх.
4. Извлеките лампу H4, установите новую, совместив выступ цоколя с пазом в фаре.
5. Закрепите пружину, подключите колодку, установите пыльник.

Для фар рестайлинга (H7):

• Снимите защитную крышку фары (поворотом против часовой стрелки).
• Отсоедините разъем, освободите металлический фиксатор лампы.
• Извлеките лампу, установите новую H7, зафиксируйте скобой.
• Подключите разъем, закройте крышку до щелчка.

Замена ламп габаритных огней

Доступ осуществляется через моторный отсек или нишу колеса (в зависимости от модификации):

1. Для доступа сверху: снимите декоративную накладку радиатора (при необходимости).
2. Поверните пластиковый патрон лампы W5W против часовой стрелки.
3. Извлеките лампу из патрона, установите новую.
4. Вставьте патрон в фару, поверните по часовой стрелке до фиксации.

Тип лампы	Модель	Аналог
Головной свет (до рестайлинга)	H4 60/55W	HB2
Головной свет (рестайлинг)	H7 55W	P26t
Габаритные огни	W5W 5W	T10, 194

После установки проверьте работу света на стоянке перед включением основного головного света. При некорректной сборке или ошибке в позиционировании лампы луч будет направлен неправильно – потребуется регулировка фар.

Сброс ошибок ЭБУ без автосканера

При отсутствии диагностического оборудования сброс ошибок ЭБУ Рено Логан выполняется путем отключения питания блока управления. Этот метод актуален для устранения временных сбоев (например, после замены датчиков или ремонта проводки), но не исправляет физические неисправности компонентов. Перед процедурой убедитесь, что зажигание выключено.

Отсоедините минусовую клемму аккумулятора на 10-15 минут, используя ключ на 10 мм. Для полного сброса остаточного напряжения дополнительно нажмите педаль тормоза на 20 секунд. После повторного подключения клеммы ошибки стираются из оперативной памяти ЭБУ, а адаптивные параметры сбрасываются к заводским настройкам.

Особенности и ограничения метода

Какие ошибки удаляются:

• Временные сбои (U- и P-коды, вызванные обрывом проводов)
• Ошибки после замены компонентов (лямбда-зонд, ДПДЗ, ДМРВ)
• Ошибки адаптации дроссельной заслонки

Недостатки способа:

1. Не стирает постоянные ошибки от неисправных датчиков или механических поломок
2. Сбрасывает настройки магнитолы, часов и стеклоподъемников
3. Требует повторного обучения ЭБУ (прогрев двигателя до 80°С, холостой ход 5-10 минут)

Этап	Действие	Признак успеха
1	Отсоединение "-" клеммы АКБ	Потухание подсветки панели приборов
2	Замыкание педали тормоза	Исчезновение остаточной подсветки
3	Повторное подключение АКБ	Сброс часов на приборной панели

Важно: После процедуры заведите двигатель без нажатия педали газа. Дайте поработать 3-5 минут на холостых оборотах до стабилизации (1100→800 об/мин). Проверьте отсутствие Check Engine через 2-3 цикла запуска двигателя.

Список источников

При подготовке руководства по ремонту Renault Logan своими руками использовались исключительно авторитетные технические материалы и экспертные данные. Это гарантирует точность диагностических процедур и ремонтных методик.

Основой статьи стали специализированные издания, официальная документация и проверенные практические ресурсы. Каждый источник обеспечивает детализацию ключевых аспектов обслуживания модели.

Техническая и справочная литература

• Официальное руководство по ремонту Renault Logan (издательство Haynes)
• Книга "Renault Logan. Устройство, обслуживание, диагностика, ремонт" (А. Г. Прозоров)
• Мануалы по двигателям K7J, K7M и K4M (технические спецификации Renault)
• Электронные каталоги запчастей TecDoc и AutoData

Онлайн-ресурсы

• Официальные сервисные бюллетени Renault для рынков Восточной Европы
• Форум сообщества Renault Logan Club Россия
• База знаний по диагностике через OBD-II (разделы по кодам ошибок Logan)
• Технические разделы порталов "Авторемонт" и "За рулем"
• Видеоархивы каналов "Логан Мастер" и "Ремонт Двигателя" на YouTube

Видео: ТОП проблем Рено Логан | Самые частые неисправности и недостатки Renault Logan I


• Регулировка редуктора ГАЗели своими силами

• Выбираем недорогой и надёжный мотоцикл

• Автомобильный подкатной домкрат 2 т - мнения пользователей
