Ремонт рессор - техника, материалы, инструкция и советы

Статья обновлена: 18.08.2025

Рессорная подвеска остается ключевым элементом грузового транспорта, внедорожников и прицепов, испытывающим постоянные высокие нагрузки.

Износ листов, ослабление заклепок, поломки пальцев и коррозия снижают надежность системы и требуют своевременного вмешательства.

Правильный ремонт рессор своими руками требует строгого соблюдения технологии и использования специальных инструментов.

В статье подробно рассмотрены подготовка, последовательность операций, необходимые материалы и профессиональные рекомендации для безопасного восстановления узла.

Техника безопасного демонтажа рессоры с автомобиля

Перед началом работ убедитесь в наличии исправного оборудования: гидравлического домкрата, страховочных стоек, защитных очков и перчаток. Автомобиль должен стоять на ровной твердой поверхности с включенным ручным тормозом и противооткатными упорами под колесами противоположной оси.

Снимите колесо с демонтируемой стороны, предварительно ослабив крепеж на приподнятом автомобиле. После установки на страховочные стойки полностью вывешивайте колесо для снятия нагрузки с подвески.

Последовательность демонтажа

Ослабьте крепежные соединения: обработайте проникающей смазкой гайки стремянок и пальцев крепления
Подоприте мост: установите гидравлическую опору под ось рядом с рессорой
Снимите нагрузку: плавно опустите домкрат до момента разгрузки рессоры
Отсоедините элементы:
- Снимите амортизатор и стабилизатор поперечной устойчивости
- Отсоедините тормозной шланг от кронштейна (при необходимости)

Ключевое соединение	Тип инструмента
Гайки стремянок	Торцевая головка 19-22 мм
Пальцы крепления	Гаечный ключ + молоток
Кронштейн амортизатора	Головка 17 мм

При откручивании стремянок удерживайте болты вторым ключом. После снятия всех креплений аккуратно выведите рессору из посадочных мест, контролируя положение моста. Избегайте резких движений – пакет листов может неожиданно разжаться.

Последовательность разборки рессорного пакета

Перед началом разборки рессорного пакета автомобиль должен быть надежно установлен на козлы или подъемник, колесо снято, а сама рессора демонтирована с транспортного средства и очищена от грязи. Убедитесь в наличии необходимого рабочего пространства и защитных средств (очки, перчатки).

Разборку начинают только после полного снятия нагрузки с рессоры. Проверьте состояние основных элементов – центрового болта, хомутов, концевых втулок и пальцев. Подготовьте емкость для мелких деталей и метки для идентификации листов при сборке.

Пошаговая инструкция разборки

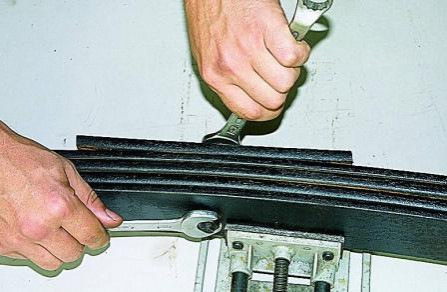

Ослабьте гайки хомутов: С помощью гаечного ключа или головки последовательно ослабьте и выкрутите гайки стяжных болтов на всех хомутах рессорного пакета.
Снимите хомуты: Аккуратно снимите освобожденные хомуты с пакета, отложите их вместе с болтами и гайками.
Выкрутите центровой болт: Зафиксировав головку болта ключом, открутите контргайку в центре рессоры. Полностью выбейте или выкрутите центровой болт при помощи молотка и пробойника.
Разъедините листы:
- Установите рессору на ребро стола или тиски коренным листом вниз.
- Слегка постучите резиновой киянкой по торцам верхних листов для ослабления.
- Последовательно снимите все листы, начиная с самого верхнего (подрессорника).
Маркировка и сортировка: Складывайте листы в порядке снятия, сохраняя их ориентацию. Пометьте мелом или биркой коренной лист и направление установки.
Извлечение втулок и пальцев: При необходимости замены, аккуратно выпрессуйте из проушин коренного листа изношенные резинометаллические втулки и концевые пальцы.

Во время разборки особое внимание уделите состоянию контактных поверхностей листов – наличие глубоких вмятин, трещин или критической коррозии требует замены поврежденных элементов. Зачистите ржавчину и остатки графитовой смазки металлической щеткой для точной диагностики.

Замена дефектных рессорных листов: пошаговые действия

Подготовьте новый рессорный лист, графитовую смазку, набор гаечных ключей, домкрат, подставки под раму, съемник стремянок и средства индивидуальной защиты. Убедитесь, что автомобиль стоит на ровной твердой поверхности, а трансмиция поставлена на нейтральную передачу.

Зафиксируйте колеса противоположной оси противооткатными упорами. Поддомкратьте сторону с заменяемой рессорой, установите подставки под раму для страховки. Демонтируйте колесо для обеспечения полного доступа к рессорному пакету.

Процедура замены

Ослабьте гайки стремянок, фиксирующих пакет рессоры, используя специнструмент или молоток с зубилом.
Снимите стремянки, аккуратно освобождая зажимные скобы. При коррозии обработайте резьбу проникающей смазкой.
Отсоедините рессору от кронштейнов рамы (передняя серьга и задняя подвеска) и оси, выкрутив крепежные болты/пальцы.
Извлеките рессорный пакет из-под автомобиля, соблюдая осторожность из-за остаточного напряжения листов.
Расколите пакет, ослабив центральный стяжной болт. Маркируйте листы для правильной сборки.
Извлеките дефектный лист, очистите соседние листы от грязи металлической щеткой.
Нанесите тонкий слой графитовой смазки на контактные поверхности всех листов.
Установите новый лист в пакет строго по месту согласно маркировке, совместив монтажные отверстия.
Стяните пакет центральным болтом с усилием 80-100 Н·м, обеспечивая соосность листов.
Установите стремянки на пакет, предварительно затянув гайки.
Смонтируйте рессору на штатные места, закрепив в кронштейнах рамы и оси.
Окончательно затяните гайки стремянок с моментом 120-150 Н·м (уточнять по ТС), двигаясь от центра к краям.
Проверьте соосность рессоры и отсутствие перекосов.
Установите колесо, опустите автомобиль и произведите контрольную затяжку всех соединений под нагрузкой.

Сборка и установка отремонтированной рессоры

Перед сборкой тщательно очистите все листы рессоры от старой смазки, ржавчины и загрязнений. Проверьте состояние отверстий под заклепки или болты, отсутствие трещин и геометрию каждого листа. Нанесите тонкий слой графитовой смазки или специального состава для рессор на соприкасающиеся поверхности листов – это снизит трение и скрипы в процессе эксплуатации.

Уложите листы строго в соответствии с заводской последовательностью и ориентацией (маркировкой). Центрируйте их относительно друг друга, совместив отверстия под центральный болт. Убедитесь, что самый длинный (коренной) лист находится внизу, а самые короткие – вверху пакета. При наличии межлистовых прокладок установите их на свои места.

Этапы сборки и монтажа

Стяжка пакета: Вставьте новый центральный болт в отверстия листов. Затяните гайку динамометрическим ключом с усилием, указанным производителем ТС. Избегайте перетяжки – это может повредить листы.
Установка хомутов:
- Наденьте хомуты на собранный пакет в предусмотренных местах.
- Закрепите их болтами или заклепками (в зависимости от конструкции).
- Обеспечьте небольшой зазор (около 1-2 мм) между хомутом и боковой поверхностью листов для свободного движения при прогибе.
Подготовка к установке: Проверьте состояние резиновых втулок в проушинах коренного листа и чашек опор. Замените изношенные втулки. Смажьте втулки и пальцы мыльным раствором или специальной силиконовой смазкой для облегчения сборки.
Монтаж рессоры на автомобиль:
1. Поднимите автомобиль на подъемнике или установите на козлы. Надежно зафиксируйте.
2. С помощью домкрата или подъемного устройства подведите рессору к месту установки.
3. Совместите проушину коренного листа с задним кронштейном рамы и вставьте палец (болт). Затяните гайку пальца с требуемым моментом.
4. Соедините стремянки (ушки) рессоры с осью автомобиля. Вставьте болты стремянок, наденьте шайбы и затяните гайки предварительно.
5. Совместите скользящий конец коренного листа (или проушину на некоторых конструкциях) с передним кронштейном. Установите палец (или скользящую подушку) и зафиксируйте его.
Фиксация и проверка:
- Окончательно затяните все гайки стремянок и пальцев динамометрическим ключом в соответствии с техническими требованиями автомобиля.
- Опустите автомобиль на колеса.
- Прокатите автомобиль на небольшое расстояние (5-10 метров) вперед-назад с плавным торможением для самоустановки рессоры.
- Повторно проверьте момент затяжки всех крепежных элементов под нагрузкой.

Советы специалистов: Никогда не затягивайте гайки пальцев проушин и стремянок до опускания автомобиля на колеса – это приведет к деформации втулок и преждевременному выходу их из строя. Используйте только новые центральные болты, пальцы и крепеж стремянок – старые детали могут не выдержать нагрузок. После установки новой или отремонтированной рессоры избегайте перегрузок и резких ударов в течение первых 500-1000 км пробега для правильной приработки листов.

Регулировка и обслуживание после ремонта

После замены листов или втулок рессоры обязательна регулировка положения моста. Установите автомобиль на ровную площадку с полной нагрузкой (согласно техническим требованиям ТС), проверьте симметричность расположения колес относительно кузова и соответствие дорожного просвета заводским параметрам. Отклонения более 5 мм по высоте между сторонами требуют коррекции прокладками или перестановкой стремянок.

Проверьте параллельность осей рессорных пальцев и реактивных штанг – перекосы вызывают ускоренный износ втулок. Замерьте углы установки колес на стенде: нарушенное схождение/развал свидетельствует о неправильной геометрии подвески после сборки. При необходимости выполните юстировку регулировочными тягами или шайбами.

Контрольный осмотр и обкатка

Затяните все крепежные элементы динамометрическим ключом с усилием, указанным в мануале:
- Стремянки: 120-180 Н·м (зависит от диаметра шпилек)
- Пальцы рессор: 80-130 Н·м
- Кронштейны амортизаторов: 60-100 Н·м
Обработайте графитовой смазкой скользящие поверхности коренных листов и ушки рессор
Совершите тестовый заезд на 30-50 км без резких разгонов и торможений

Параметр контроля	Инструмент	Допустимое отклонение
Высота подвески	Рулетка	±3 мм (относительно паспортной)
Момент затяжки	Динамометрический ключ	±5% от норматива
Люфт в соединениях	Монтажная лопатка	Отсутствие видимого зазора

Советы специалистов:

Повторно проверьте момент затяжки стремянок после 200-300 км пробега – новые листы дают усадку
Используйте только консистентные смазки для пальцев – жидкие масла вымывают графитовый наполнитель
При установке дополнительных листов уменьшите нагрузку на 15% – изменяется жесткость пакета
Диагностируйте подвеску каждые 5 000 км: трещины у заклепок коренного листа – критичный дефект
