Ремонт рулевой рейки - регулировка своими руками
Статья обновлена: 18.08.2025
Люфт руля – опасный симптом, сигнализирующий о проблемах с рулевой рейкой. Если руль стал "ватным", стучит на неровностях или требует больше усилий для поворота, вероятно, ослабло регулировочное устройство.
Своевременная подтяжка рейки может продлить её ресурс, восстановить чёткость управления и избежать дорогостоящего ремонта. Однако ошибки при регулировке приводят к ускоренному износу деталей или заклиниванию руля.
Эта инструкция подробно объяснит процесс подтяжки, необходимые инструменты и меры предосторожности. Выполняйте шаги строго по порядку – от диагностики до проверки результата.
Определение расположения регулировочного механизма
Регулировочный механизм рулевой рейки предназначен для компенсации зазоров, возникающих в процессе эксплуатации из-за износа зубчатого зацепления и подшипников. Он представляет собой прижимную втулку или гайку с регулировочным винтом, которая воздействует на направляющую втулку рейки, обеспечивая оптимальный контакт зубьев.
На большинстве современных автомобилей механизм располагается на корпусе рулевой рейки в зоне крепления рулевых тяг. Ключевым ориентиром служит защитный резиновый или пластиковый колпачок, закрывающий доступ к регулировочному винту. Этот колпак обычно имеет круглую или шестигранную форму диаметром 15-25 мм.
Поиск регулировочного узла
Для точного обнаружения выполните следующие шаги:
- Обеспечьте доступ к рулевой рейке снизу автомобиля (используйте эстакаду, подъемник или смотровую яму)
- Визуально обследуйте корпус рейки в месте выхода рулевых тяг
- Ищите характерные признаки:
- Контргайка - чаще всего шестигранная, размером 10-19 мм
- Регулировочный винт - со шлицем под отвертку или внутренним шестигранником
- Защитный колпак - обычно черного цвета, выступающий на 5-15 мм
- На рейках с электроусилителем ищите узел ближе к рулевому валу
В таблице ниже указаны типовые варианты расположения:
| Тип привода | Расположение | Особенности |
| Гидроусилитель (ГУР) | Центральная часть рейки | Рядом с гидравлическими магистралями |
| Электроусилитель (ЭУР) | Со стороны рулевой колонки | Часто прикрыт электроразъемами |
| Механическая рейка | Между креплениями тяг | Наиболее доступное расположение |
Важно! На некоторых моделях (особенно французского производства) регулировочный винт может быть скрыт под пыльником рулевого вала. В спорных случаях сверяйтесь с мануалом конкретного автомобиля.

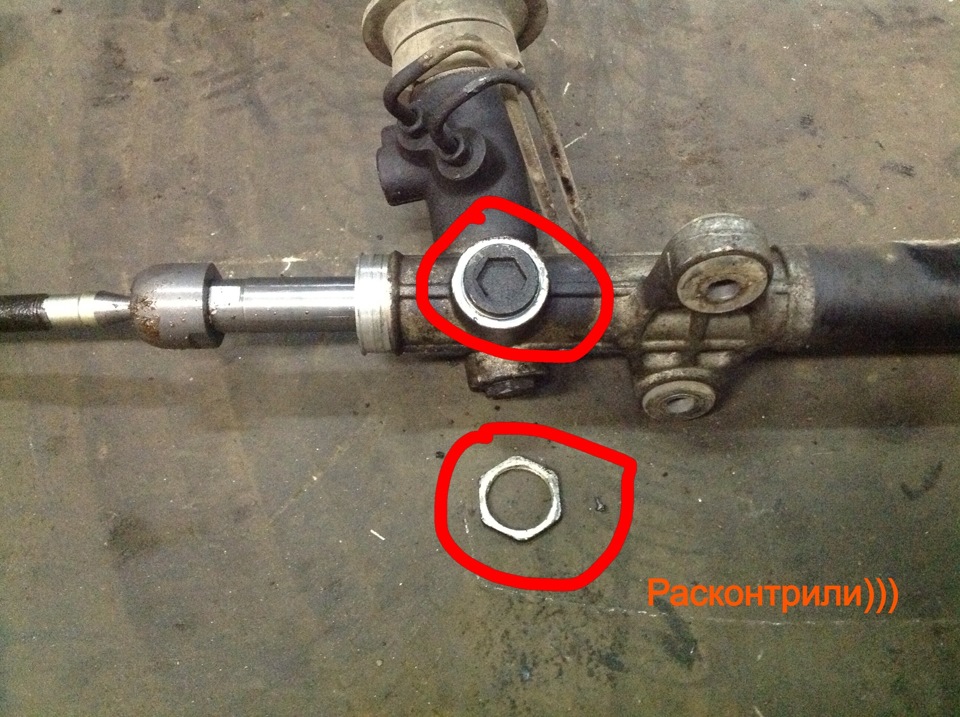

Ослабление контргайки регулировочного винта
Найдите контргайку на корпусе рулевой рейки, обычно расположенную со стороны рулевого вала или в центральной части механизма. Она фиксирует регулировочный винт, предотвращая его самопроизвольное вращение под вибрациями.
Подготовьте рожковый ключ или торцовую головку точного размера под грани контргайки (чаще 17-19 мм). Зафиксируйте регулировочный винт от проворачивания вторым ключом (обычно шестигранник 5-8 мм), вставив его в торец винта через центральное отверстие контргайки.
Порядок ослабления
- Надёжно зафиксируйте регулировочный винт шестигранным ключом, исключив его малейшее смещение.
- Приложите рожковый ключ к контргайке, обеспечив полный контакт с гранями во избежание срыва.
- Плавно поверните ключ против часовой стрелки с умеренным усилием. При закисании обработайте резьбу проникающей смазкой WD-40 и выждите 10-15 минут.
- Сорвав гайку с места, ослабьте её на 1-2 оборота до свободного хода. Не откручивайте полностью!
Критично важно: не допускайте проворачивания регулировочного винта при ослаблении гайки. Это нарушит заводскую настройку зазора в зацеплении шестерни с рейкой.
Поэтапное затягивание регулировочного винта
Убедитесь, что автомобиль стоит на ровной поверхности с выключенным двигателем. Полностью выверните руль влево и вправо, проверяя наличие посторонних шумов и оценивая текущий люфт.
Очистите регулировочный узел от грязии. Найдите регулировочную гайку на верхней крышке рулевой рейки – обычно она расположена со стороны салона и закрыта защитным колпачком.
Процедура регулировки
Шаг 1: Ослабьте контргайку на 30-60° с помощью накидного ключа. Не снимайте её полностью!
Шаг 2: Медленно затягивайте регулировочный винт по часовой стрелке (1/8-1/4 оборота за раз), используя шестигранник или спецключ.
Шаг 3: После каждого подтягивания:
- Проверяйте вращение руля – оно должно оставаться плавным
- Контролируйте нагрев рейки рукой (не допускайте перегрева!)
- Выполняйте тест-драйв на скорости 30-40 км/ч
Критерии правильной регулировки:
| Отсутствие закусываний | Руль свободно возвращается в ноль |
| Допустимый люфт | Не более 5-10 мм на ободе |
| Температура рейки | Тёплая, но не горячая |
Фиксация результата: Удерживая регулировочный винт, затяните контргайку моментом 25-35 Н∙м. Повторно проверьте ход руля – при появлении трения немедленно ослабьте винт на 5-10°.
Проверка люфта рулевого колеса
Зафиксируйте автомобиль на ровной поверхности ручным тормозом, запустите двигатель. Поверните руль до момента начала поворота передних колес, запомните это положение.
Медленно вращайте руль в противоположную сторону, отмечая угол свободного хода до начала обратного поворота колес. Люфт определяется как суммарный холостой ход руля между этими точками.
Инструкция по замерам
Используйте люфтомер для точности или проведите визуальную оценку:
- Установите колеса в положение прямолинейного движения
- Прислоните линейку к приборной панели, совместив с ободом руля
- Поворачивайте руль, пока колеса не начнут двигаться
- Замерьте дуговое расстояние на ободе (максимально допустимое значение: 10 градусов или 20 мм для легковых авто)
Критические признаки износа:
- Стук в передней подвеске при движении по неровностям
- Независимое движение руля при резком переложении рук
- Залипание рулевого управления в крайних положениях
| Тип люфта | Причина | Метод проверки |
|---|---|---|
| Вертикальный | Износ вала рейки | Раскачка руля вверх-вниз при выключенном зажигании |
| Горизонтальный | Износ шестерен рейки или подшипников | Покачивание руля при зафиксированных колесах |
Важно: Перед замерами убедитесь в правильном давлении в шинах и отсутствии люфта в шаровых опорах/наконечниках рулевых тяг. Превышение допустимого люфта требует регулировки или замены рейки.
Фиксация регулировочной гайки ключом
После точной установки оптимального зазора в рулевом механизме критически важно надёжно зафиксировать регулировочную гайку. Любой самопроизвольный сдвиг приведёт к изменению усилия на руле и ускоренному износу деталей.
Возьмите специальный накидной ключ соответствующего размера (обычно 30-32 мм) или торцевой ключ с воротком. Точный размер зависит от модели автомобиля – сверьтесь с технической документацией. Убедитесь, что инструмент плотно садится на грани гайки без люфта.
Порядок фиксации контргайки
Выполните следующие действия для надёжной фиксации:
- Удерживайте регулировочный винт от проворачивания шестигранным ключом (чаще всего на 6-8 мм) через технологическое отверстие в корпусе рейки.
- Плотно затяните контргайку моментом, указанным производителем (обычно 70-120 Н·м), контролируя усилие динамометрическим ключом.
- Проверьте отсутствие проворота регулировочного винта после затяжки – при необходимости слегка подтяните гайку дополнительно.
Важно: После фиксации повторно проверьте люфт руля и усилие вращения. При изменении параметров ослабьте гайку, откорректируйте положение винта и затяните заново.
Контрольный тест свободного хода руля
После регулировки рулевой рейки обязателен замер свободного хода рулевого колеса. Этот параметр определяет допустимый люфт до начала поворота колес, критичный для безопасности.
Превышение нормы свидетельствует о недотяжке или износе деталей, слишком малый ход вызывает закусывание руля и ускоренный износ. Точные значения указаны в руководстве ТС, но стандартный диапазон – 5–15 мм.
Порядок проверки
- Установите колеса в положение прямолинейного движения.
- Закрепите на руле линейку/люфтомер так, чтобы стержень упирался в панель приборов.
- Поворачивайте руль до момента начала поворота колес, фиксируя угол или расстояние на шкале.
| Состояние | Значение люфта | Действия |
|---|---|---|
| Норма | 5–15 мм | Регулировка корректна |
| Превышение | > 20 мм | Повторить подтяжку, проверить износ тяг |
| Слишком малый | < 3 мм | Ослабить гайку регулировки |
Важно! Проводите тест на прогретой рейке после пробной поездки. При отклонениях выполните регулировку повторно, избегая перетяжки.
Оценка результата на ходу после сборки
После завершения сборки выполните тестовую поездку на безопасном участке дороги с минимальной интенсивностью движения. Начните с малых скоростей (20-40 км/ч), обращая внимание на поведение рулевого управления и реакцию автомобиля на действия рулем.
Внимание: При обнаружении критических неисправностей (заклинивание руля, самопроизвольный поворот колес, полное отсутствие усилия) немедленно прекратите движение. Буксируйте автомобиль для детальной диагностики.
Порядок проверки
- Холостой ход руля
- На ровной прямой проверьте свободный ход (люфт) рулевого колеса
- Допустимый люфт - не более 10 градусов, полное отсутствие стуков
- Реакция на повороты
- Выполните серию S-маневров на скорости 30-60 км/ч
- Руль должен возвращаться в нейтраль без задержек
- Шумовая диагностика
- Проезжайте неровности (лежачие полицейские, рельсы)
- Отсутствие скрежета/стуков в передней подвеске
| Параметр | Норма | Отклонение |
|---|---|---|
| Усилие при повороте | Плавное, симметричное | Рывки, разное усилие влево/вправо |
| Стабильность на прямой | Автоматическое удержание траектории | Самопроизвольный увод в сторону |
| Отклик руля | Мгновенная реакция колес | Запаздывание более 0.5 сек |
При сохранении симптомов (вибрация на скорости, гул гидроусилителя, неравномерный износ покрышек) требуется повторная регулировка или замена рейки. Не эксплуатируйте автомобиль с неисправным рулевым управлением - это создает аварийную ситуацию.
