Ремонт шлейфа рулевой колонки на Рено Меган 2 своими руками
Статья обновлена: 18.08.2025
Владельцы Renault Megane II часто сталкиваются с внезапным отказом критически важных систем автомобиля. Пропадание подсветки приборной панели, отказ стеклоочистителей или неработоспособность поворотников – эти симптомы указывают на характерную неисправность.
Причина кроется в повреждении подрулевого шлейфа. Конструктивная особенность узла приводит к перетиранию проводников при многократных поворотах руля, что требует незамедлительного вмешательства для восстановления безопасности и функциональности транспортного средства.
Характерные признаки неисправности шлейфа рулевой колонки
Сбои в работе подрулевых переключателей – первый тревожный сигнал. Водитель замечает беспричинное включение/выключение указателей поворотов, самопроизвольное срабатывание стеклоочистителей или переключение дальнего/ближнего света фар без команды с руля. Электроника ведет себя хаотично, особенно при маневрировании или проезде неровностей.
Появляются проблемы с мультимедийной системой и аудиоуправлением. Кнопки громкости, режимов радио, голосового управления на руле перестают реагировать на нажатия либо срабатывают с задержкой. Иногда функции активируются сами по себе – например, бесконтрольно меняется громкость или переключаются треки в плейлисте.
Основные симптомы
- Пропадание подсветки кнопок на руле – секции управления внезапно гаснут, затем могут вернуться.
- Отказ подушки безопасности (SRS) – на приборной панели загорается ошибка AIRBAG, диагностика указывает на обрыв цепи.
- Случайное срабатывание звукового сигнала – клаксон гудит без касания руля, чаще при повороте.
- Сбои круиз-контроля – система отключается произвольно, не реагирует на кнопки активации/установки скорости.
Ключевая закономерность: проблемы проявляются или усиливаются при повороте руля в определенное положение (обычно до упора). Сопровождаются характерным треском из зоны рулевой колонки из-за перетирания проводников внутри шлейфа.
| Симптом | Причина в шлейфе |
|---|---|
| Мигание фар при повороте руля | Замыкание цепи освещения |
| Самопроизвольный сброс настроек аудиосистемы | Обрыв линии передачи данных CAN |
| Периодическое "зависание" кнопок руля | Нарушение контакта в разъеме |
Список диагностических приборов для проверки целостности цепи
Для точной локализации обрыва или плохого контакта в подрулевом шлейфе Рено Меган 2 требуется последовательная проверка цепей мультиметром или другими специализированными приборами. Начинают диагностику с визуального осмотра разъёмов и самого шлейфа на предмет механических повреждений, окислов или следов перегрева.
После визуального контроля переходят к инструментальной проверке целостности проводников и сопротивления изоляции. Ключевые приборы для этой задачи:
Основные инструменты для диагностики
- Мультиметр:
- Режим прозвонки (со звуковым сигналом) для проверки обрыва/замыкания.
- Режим измерения сопротивления (Ом) для оценки качества контактов (показания должны быть близки к 0 Ом).
- Режим измерения напряжения (В) для проверки наличия питания на выводах при включенном зажигании.
- Осциллограф:
- Анализ формы сигналов (например, с датчиков ABS, подушек безопасности) при повороте руля для выявления помех или пропадания сигнала.
- Контроль стабильности напряжения питания при движении проводников.
- Автомобильный диагностический сканер:
- Считывание кодов ошибок из блоков управления (ESP, ABS, Airbag, комбинации приборов).
- Мониторинг параметров в реальном времени (например, угол поворота руля, статус кнопок на руле) при манипуляциях с шлейфом.
- Тестер цепей (кабельный тестер):
- Попарная проверка целостности жил шлейфа без необходимости отсоединения разъёмов (используется с адаптерами).
- Выявление перекрёстных замыканий между проводниками.
| Прибор | Ключевая функция | Что выявляет |
|---|---|---|
| Мультиметр | Прозвонка цепи, замер сопротивления/напряжения | Обрыв, высокое сопротивление контакта, отсутствие питания |
| Осциллограф | Анализ аналоговых сигналов | Помехи, искажение сигнала, кратковременные прерывания |
| Диагностический сканер | Чтение ошибок, мониторинг параметров | Логические неисправности, сбои передачи данных |
| Тестер цепей | Массовая проверка жил | Замыкания между проводами, скрытые обрывы |
Подготовка рабочей зоны перед снятием рулевого колеса
Перед началом работ обеспечьте статическую безопасность: наденьте хлопчатобумажные перчатки и снимите металлические украшения (кольца, браслеты). Убедитесь в отсутствии источников открытого огня и статического электричества вблизи рабочей зоны – пары бензина или другие горючие вещества могут спровоцировать возгорание.
Организуйте пространство вокруг водительского сиденья: отодвиньте кресло максимально назад, уберите коврики и посторонние предметы. Закрепите педальный узел стяжками или попросите помощника нажать тормоз – это предотвратит случайное проворачивание рулевой колонки при демонтаже.
Инструменты и последовательность действий
Необходимый комплект:
- Торцевой ключ на 10 мм (для аккумулятора)
- Головка TORX T30/T50 (в зависимости от модели)
- Специальный съёмник рулевого колеса
- Диэлектрическая изолента
- Пластиковые клинья для фиксации подушки безопасности
- Отключите АКБ: Сначала снимите отрицательную клемму, затем положительную. Изолируйте контакты ветошью.
- Выждите 15 минут для разрядки конденсаторов системы SRS (airbag).
- Установите руль в прямое положение (колёса параллельно кузову).
- Закрепите клинья между рулевой колонкой и ободом руля для предотвращения смещения.
Безопасное снятие подушки безопасности Renault Megane II
Отсоедините минусовую клемму аккумуляторной батареи и подождите не менее 15 минут для полного разряда системы SRS. Убедитесь, что ключ зажигания извлечен из замка, а двери закрыты. Используйте мультиметр для проверки отсутствия остаточного напряжения на проводах подушки (норма – не выше 0,5 В).
Снимите пластиковую крышку рулевого колеса, открутив винты Torx T30 снизу обода. Аккуратно подденьте защелки декоративной накладки вокруг кнопок гудка/мультимедиа тонкой пластиковой картой. Избегайте приложения силы к жгуту проводов и разъемам подушки.
Порядок отключения подушки
- Найдите оранжевый разъем подушки безопасности за рулевым колесом (крепление типа "замок").
- Отогните фиксирующую скобу разъема вверх до характерного щелчка.
- Разъедините колодку, удерживая корпус разъема, а не провода.
- Открутите два винта Torx T30 по бокам подушки (доступны после снятия декоративной крышки).
Важно: Держите подушку лицевой стороной от себя при извлечении. Не кладите на нее посторонние предметы. Храните в сухом месте вдали от источников тепла.
| Ошибки | Последствия |
|---|---|
| Отключение без снятия клеммы АКБ | Срабатывание подушки, повреждение блока SRS |
| Проверка цепи тестером без спецразъемов | Ложное срабатывание, ошибки системы |
При установке новой подушки подсоединяйте разъем только после полной фиксации модуля в руле. Проверьте защелку колодки – она должна полностью опуститься. Подключение АКБ выполняйте при выключенном зажигании.
Правильная разборка мультируля и переключателей
Перед началом работ отсоедините минусовую клемму аккумулятора и выждите 15 минут для деактивации подушек безопасности. Подготовьте набор Torx-бит (T10, T15, T20), тонкую отвертку и пластиковый монтажный инструмент для предотвращения повреждений пластика.
Снимите рулевое колесо: открутите центральный болт Torx T50 (иногда T55), предварительно удалив декоративную заглушку. Используйте съемник руля, аккуратно демонтируйте руль, отметив маркером положение относительно вала для корректной последующей сборки.
Последовательность демонтажа элементов
- Снимите верхний кожух рулевой колонки: открутите 2 винта Torx T20 снизу, подденьте фиксаторы по бокам пластиковым инструментом.
- Демонтируйте подрулевые переключатели:
- Отсоедините электроразъемы, нажав на фиксаторы
- Выкрутите крепежные винты Torx T10 (обычно 2-3 шт. на каждый блок)
- Сдвиньте модули вдоль пазов, освобождая фиксаторы
- Извлеките мультируль:
- Открутите 4 винта Torx T15 по периметру корпуса
- Подденьте защелки снизу тонкой отверткой
- Аккуратно отсоедините разъемы кнопок гудка и круиз-контроля
Критические моменты: Не прикладывайте чрезмерное усилие при снятии пластиковых деталей – защелки хрупкие. Фиксируйте винты в отдельном контейнере с маркировкой позиций. Избегайте контакта металлических инструментов с контактами шлейфа.
| Элемент | Тип крепежа | Количество |
| Рулевое колесо | Болт Torx T50 | 1 |
| Кожух колонки | Винты Torx T20 | 2 |
| Переключатели | Винты Torx T10 | 4-6 |
| Мультируль | Винты Torx T15 | 4 |
При извлечении шлейфа не допускайте его перекручивания – запомните ориентацию коннекторов. Проверьте состояние контактных дорожек на мультируле перед установкой нового шлейфа.
Извлечение старого шлейфа подрулевого переключателя
Перед извлечением шлейфа убедитесь, что аккумуляторная батарея полностью отключена – снимите отрицательную клемму. Это исключает риск короткого замыкания и срабатывания подушек безопасности при работе с элементами рулевой колонки. Подготовьте необходимые инструменты: торцевые головки на 15 и 16 (для рулевого колеса), крестовую и плоскую отвертки, а также тонкий пинцет или пластиковый монтажный ломик.
Снимите рулевое колесо, открутив центральный болт крепления (обычно под декоративной заглушкой). Аккуратно демонтируйте пластиковые кожухи рулевой колонки – они крепятся на клипсах и винтах. Отсоедините разъемы подрулевых переключателей (дворники, свет, круиз-контроль), чтобы получить беспрепятственный доступ к шлейфу.
Процесс демонтажа шлейфа
- Освободите крепление шлейфа:
- Найдите пластиковый фиксатор (хаб) шлейфа на поворотном узле рулевой колонки.
- Аккуратно отогните язычки фиксатора плоской отверткой, удерживающие корпус шлейфа.
- Отсоедините разъемы:
- Снимите защитную клипсу с основного разъема шлейфа (обычно желтого или белого цвета).
- Нажмите на фиксатор разъема и плавно отсоедините шлейф от блока управления.
- Извлеките шлейф из канала:
- Медленно вытягивайте шлейф из паза рулевой колонки, избегая резких движений.
- Помогайте себе пластиковым ломиком, аккуратно приподнимая фиксирующие усики по трассе прокладки.
- Проверьте состояние контактов:
- Осмотрите разъемы и ленту шлейфа на предмет обрывов дорожек, окисления или оплавления.
- Убедитесь, что проблема точно связана с физическим повреждением шлейфа.
| Ключевые моменты | Риски при нарушении |
|---|---|
| Фиксация рулевого вала перед снятием колеса | Повреждение демпфера или датчика угла поворота |
| Использование неметаллических инструментов | Царапины на пластике, повреждение контактов |
| Маркировка разъемов перед отсоединением | Ошибки при сборке, неработоспособность переключателей |
При прокладке нового шлейфа строго повторяйте траекторию старого, избегая перегибов и натяжения. Фиксируйте ленту в пазах кожуха колонки до щелчка, иначе вибрация приведет к истиранию проводников. Перед установкой рулевого колеса проверьте свободный ход шлейфа при полном повороте руля в обе стороны – запас должен исключать натяжение в крайних положениях.
Визуальный анализ типовых повреждений проводников
Повреждения подрулевого шлейфа Рено Меган 2 чаще всего локализуются в местах постоянного изгиба при вращении руля. Основные зоны риска – участки фиксации жгута к поворотному механизму рулевой колонки и точки выхода проводников из защитного кожуха. Указанные области подвергаются механическому напряжению даже при минимальных углах поворота рулевого колеса.
Первичный осмотр требует демонтажа пластиковых кожухов рулевой колонки для обеспечения прямого доступа к шлейфу. Необходимо тщательно зафиксировать начальное положение контактов перед отсоединением разъемов. При визуальной диагностике шлейф извлекается полностью и распрямляется на ровной поверхности для выявления микротрещин и надрывов, невидимых в собранном состоянии.
Типовые дефекты проводников
При детальном исследовании выявляются характерные повреждения:
- Обрыв жил – проявляется как полный разрыв токопроводящей нити, часто сопровождается расслоением изоляции. Локализация: на сгибах возле крепежных клипс.
- Микротрещины в изоляционном слое – визуализируются при растяжении жгута. Признак: локальное изменение цвета изоляции (побеление или потемнение материала).
- Перелом токопроводящих дорожек – характерен для участков жесткой фиксации жгута к подвижным элементам. Определяется по частичной или полной потере проводимости при тестировании мультиметром.
- Окисление контактных групп – выражается в появлении зеленоватого налета или коррозии на клеммах разъемов, особенно при попадании влаги через трещины в кожухе.
Для подтверждения диагноза обязательна прозвонка мультиметром в режиме проверки целостности цепи. Тестирование выполняется в двух состояниях: при статичном положении шлейфа и при его имитированном изгибе (путем ручного складывания в рабочее положение).
| Тип повреждения | Внешние признаки | Последствия для систем авто |
| Обрыв сигнальных проводов | Нарушение геометрии изоляции, видимое смещение жил | Отказ подушек безопасности, спорадическое отключение ESP |
| Замыкание питающих линий | Обугливание изоляции, оплавление соседних проводников | Срабатывание предохранителей, отказ усилителя руля |
| Деградация экранирующей оплетки | Металлизированные нити вне зоны экрана | Помехи в работе аудиосистемы, ложные сигналы CAN-шины |
Критически важно осматривать оба слоя гибкого шлейфа – повреждения часто маскируются внутренним расположением дефектных проводников. Особое внимание уделяется местам пайки контактов к разъемам: отслоение припоя или трещины в переходной зоне являются частой причиной прерывистых отказов.

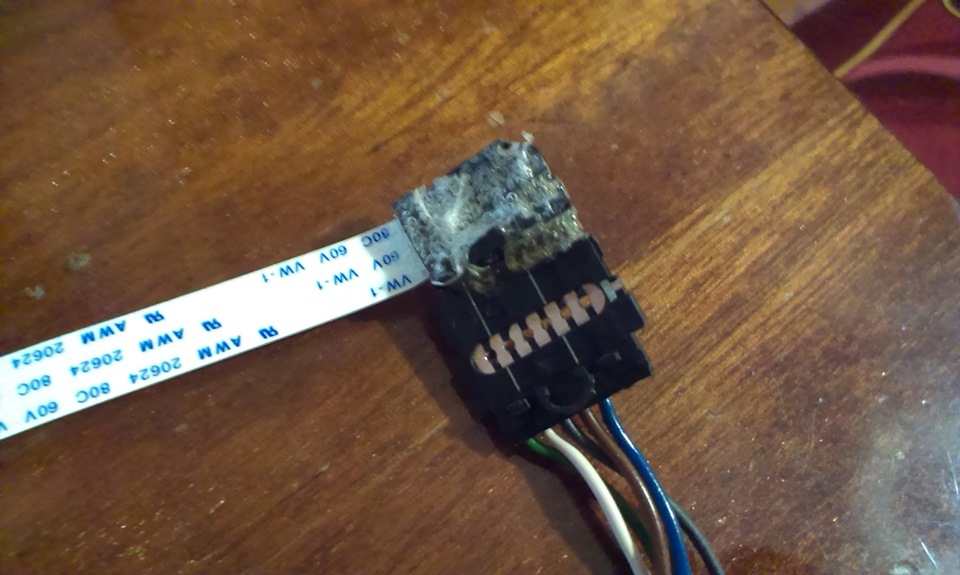

Ремонт обрыва жил методом пайки с термоусадкой
Обрыв проводников в подрулевом шлейфе Рено Меган 2 устраняется методом пайки с последующей термоусадкой для восстановления электрического контакта и защиты соединения. Данный способ обеспечивает механическую прочность и долговечность ремонта, превосходя по надежности временные решения типа скруток.
Технология требует аккуратности при работе с тонкими многожильными проводами шлейфа и точного подбора диаметра термотрубки. Необходимо исключить перегрев изоляции и обеспечить герметизацию места соединения для предотвращения окисления.
Пошаговый алгоритм ремонта
- Демонтаж и диагностика:
- Снимите шлейф с рулевой колонки, отсоединив фиксаторы разъемов
- Визуально выявите поврежденный участок, проверьте целостность жил мультиметром
- Подготовка проводов:
- Аккуратно зачистите изоляцию на 10-15 мм по обе стороны обрыва
- Скрутите жилы каждого конца, обработайте флюсом
- Пайка соединения:
- Наденьте термоусадочную трубку на провод до пайки
- Спаяйте концы проводов паяльником 25-40 Вт с оловянно-свинцовым припоем
- Добейтесь гладкого соединения без наплывов
- Термоусадка:
- Сдвиньте трубку на место пайки
- Равномерно прогрейте строительным феном (180-220°C) до полной усадки
- Контролируйте образование герметичного слоя по краям
Критические требования к материалам
| Материал | Требования | Ошибки |
|---|---|---|
| Термоусадка | Диаметр до усадки на 20-30% больше провода | Использование изоленты вместо термотрубки |
| Припой | Температура плавления до 300°C (POS-61) | Применение кислотных флюсов |
| Флюс | Нейтральный (канифоль, ЛТИ-120) | Перегрев изоляции паяльником |
После ремонта выполните тестирование шлейфа мультиметром на целостность цепи и отсутствие КЗ. При установке избегайте резких перегибов в месте ремонта. Метод гарантирует 2-3 года безотказной работы при соблюдении технологии.
Зачистка окисленных контактов разъемов контактной группы
Окисление контактов в разъемах подрулевого шлейфа нарушает проводимость сигналов, вызывая сбои в работе поворотников, дворников или звукового сигнала. Видимые признаки – зеленоватый или белесый налет на металлических поверхностях контактных групп.
Механическая очистка устраняет окисный слой, восстанавливая электрический контакт между шлейфом и разъемами. Процедура требует аккуратности во избежание повреждения токопроводящих элементов.
Необходимые инструменты и материалы
| Инструмент/Материал | Назначение |
|---|---|
| Наждачная бумага 800-1000 грит | Абразивная очистка контактов |
| Стекловолоконная щетка | Удаление пыли после зачистки |
| Изопропиловый спирт | Обезжиривание поверхности |
| Контактная смазка (Liqui Moly Kontakt Spray) | Защита от повторного окисления |
| Пластиковый скребок | Аккуратное разделение разъемов |
Пошаговая процедура очистки:
- Отсоедините минусовую клемму аккумулятора
- Снимите пластиковые кожухи рулевой колонки
- Аккуратно отсоедините разъемы шлейфа от блоков управления
- Визуально определите окисленные контакты (матовые пятна, зелень)
- Зачистите контакты движениями в одном направлении:
- Для плоских контактов – сложенной полоской наждачки
- Для штыревых – оберните шлифматериал вокруг зубочистки
- Удалите абразивную пыль щеткой
- Протрите спиртом с помощью безворсовой салфетки
- Нанесите тонкий слой контактной смазки
- Соберите узлы в обратной последовательности
Избегайте чрезмерного стачивания токопроводящего слоя – это уменьшает толщину контакта и сокращает ресурс. После обработки проверьте работу всех функций рулевого модуля перед финальной сборкой кожухов.
Варианты замены шлейфа: оригинал vs универсальный аналог
При замене подрулевого шлейфа на Renault Megane II владельцы сталкиваются с выбором между оригинальной деталью и универсальными аналогами. Оригинальный шлейф (артикулы Renault 8200 792 89 или 820079289R) гарантирует полное соответствие заводским параметрам, включая точное количество проводников, качество изоляции и совместимость с системой подушек безопасности.
Универсальные аналоги (например, Febest, Vika, LYNX) отличаются заметно более низкой ценой – 3-5 тыс. рублей против 15-25 тыс. за оригинал. Однако они часто требуют доработок: из-за расхождений в длине или разъемах может понадобиться обрезать провода, перепаивать контакты или устанавливать переходники, что увеличивает риск ошибок монтажа.
Критерии сравнения
| Параметр | Оригинал | Аналог |
| Совместимость | 100% соответствие | Возможны несоответствия разъемов |
| Надежность | Срок службы 5-7 лет | Риск преждевременного износа |
| Безопасность | Сохраняет корректную работу SRS | Риск ошибок подушек безопасности |
Ключевые риски при выборе аналога:
- Некорректная работа датчиков поворота руля
- Спонтанное срабатывание подушки безопасности
- Появление ошибок CAN-шины (U1xxx)
- Необходимость перепрошивки блока AIRBAG
Рекомендация: При ограниченном бюджете выбирайте только сертифицированные аналоги с пометкой "Megane II" в каталогах. Для версий с мультирулем или кнопками на руле предпочтителен оригинал – перепайка проводов в таких комплектациях часто приводит к необратимым сбоям.
Установка нового шлейфа с фиксацией в заводские пазы
После демонтажа старого подрулевого шлейфа тщательно очистите посадочное место на рулевой колонке от пыли и остатков смазки, используя безворсовую салфетку и спиртовой очиститель. Проверьте целостность фиксирующих элементов на корпусе рулевой колонки – пластиковые защелки должны свободно двигаться без повреждений.
Новый шлейф аккуратно распакуйте, избегая перекручивания ленты. Совместите оранжевый маркер на шлейфе с меткой «0» на поворотном механизме руля, обеспечив нейтральное положение контактов. При установке контролируйте совпадение направляющих шлейфа с пазами корпуса колонки по всей окружности.
Ключевые этапы фиксации
Выполните последовательные действия для надежного крепления:
- Вставьте нижнюю часть шлейфа в стационарный разъем колонки до характерного щелчка фиксатора.
- Проведите ленту строго по штатному кабель-каналу, избегая контакта с подвижными деталями рулевой рейки.
- Заведите верхний разъем в подвижный блок на руле, совместив выступы с пазами на 3 и 9 часах.
- Надавите на корпус шлейфа по периметру до полного зацепления всех 8 пластиковых клипс.
Контроль качества установки: Проверьте отсутствие перегибов ленты и свободный ход руля в обе стороны (2.5 оборота). Убедитесь, что фиксаторы плотно прилегают к корпусу без зазоров. Подключите разъемы мультимедийной системы и подушек безопасности согласно схеме подключения.
| Ошибка | Последствие | Профилактика |
|---|---|---|
| Перепутаны метки нейтрали | Некорректная работа датчиков поворота | Сверить маркировку на новом и старом шлейфе |
| Неполная фиксация защелок | Самопроизвольное отсоединение при движении | Аудиоконтроль щелчков (8 точек) |
| Пережатие проводов | Обрыв контактов через 500–1000 км | Проверка зазора 3–5 мм между лентой и кожухом |
Важно: После сборки выполните инициализацию системы ESP через диагностический сканер. Тестируйте работу всех функций рулевой колонки (звуковой сигнал, круиз-контроль, дворники) до установки декоративных накладок.
Сборка элементов рулевой колонки в обратном порядке
После замены подрулевого шлейфа и проверки контактов приступайте к поэтапной сборке рулевой колонки, соблюдая обратную последовательность демонтажа.
Убедитесь, что все компоненты очищены от загрязнений, а разъемы не имеют повреждений перед установкой. Проверьте корректность укладки нового шлейфа в пластиковый кожух без перегибов.
Порядок сборки
- Установка поворотного механизма:
Совместите метки на нижней и верхней частях шлейфа, зафиксируйте механизм поворота на основании. - Монтаж подрулевых переключателей:
Подключите разъемы к лепесткам стеклоочистителей и указателей поворота, закрепите их винтами. - Крепление пластикового кожуха:
Уложите шлейф в специальные пазы, совместите защелки корпуса, избегая зажима проводов. - Установка рулевого колеса:
Совместите шлицы вала с отверстием руля, наживите гайку крепления. Проверьте центровку колес перед затяжкой.
| Элемент | Момент затяжки (Нм) |
|---|---|
| Гайка рулевого колеса | 50 ± 5 Нм |
| Крепеж переключателей | 8 Нм |
Важно: После подключения АКБ выполните калибровку системы ESP через диагностическое оборудование. Проверьте работу всех подрулевых функций: звуковой сигнал, управление мультимедиа, дворники.
Калибровка электроусилителя руля после замены компонента
После замены подрулевого шлейфа или других элементов рулевой системы (датчика угла поворота руля, электромотора ЭУР) обязательна процедура калибровки электроусилителя. Без этого система распознает несоответствие данных между новым компонентом и блоком управления, что приводит к появлению ошибок (например, U1000, U1F00) и некорректной работе усилителя – самопроизвольному подтягиванию руля в сторону, отсутствию усилия или повышенному усилию на малых скоростях.
Калибровка выполняется через диагностическое оборудование, поддерживающее протоколы Renault (например, Launch X-431 Pro, Delphi DS150E, Renault Clip). Механическая регулировка или сброс ошибок сканером без выполнения процедуры обучения не устранят проблему, так как блок управления требует перезаписи параметров адаптации нового компонента.
Порядок выполнения калибровки
Процедура включает два обязательных этапа, выполняемых строго последовательно:
- Обнуление угла поворота руля:
- Установить автомобиль на ровную поверхность
- Выровнять колеса строго параллельно оси кузова
- Через диагностический разъем запустить функцию "Steering Angle Sensor Reset"
- Адаптация электроусилителя:
- Активировать в сканере функцию "EPS Initialization" или "ЭУР Обучение"
- Следовать инструкциям ПО: повернуть руль до упора влево, затем вправо, вернуть в центральное положение
- Заглушить двигатель на 15 секунд после подтверждения успешного завершения
Важные требования:
- Напряжение АКБ ≥ 12.5V (использовать зарядное устройство при необходимости)
- Температура в салоне от +15°C до +35°C
- Отсутствие активных ошибок по CAN-шине
После калибровки выполните тест-драйв: система должна обеспечивать плавное усилие на всех скоростях, руль – возвращаться в нейтральное положение после поворотов без задержек. При сохранении ошибок проверьте качество замены шлейфа, целостность разъемов и параметры напряжения в цепи ЭУР.
Тестирование всех функций подрулевых переключателей
Последовательная проверка каждого переключателя помогает локализовать проблему в шлейфе. Включите зажигание (двигатель можно не запускать), активируйте по очереди все кнопки и рычаги на рулевой колонке. Фиксируйте любые отклонения: отсутствие реакции, ложные срабатывания или прерывистую работу.
Особое внимание уделите режимам, проявляющим неисправность при движении руля. Попросите помощника поворачивать руль от упора до упора во время теста, одновременно нажимая переключатели. Это выявляет переломы проводников внутри шлейфа.
Порядок проверки функций
- Указатели поворотов: включение левого/правого сигнала, аварийной сигнализации. Проверьте автосброс после маневра.
- Свет фар: переключение ближний/дальний свет (подтягивание рычага), кратковременный дальний (подсветка).
- Дворники и омыватель: все режимы работы стеклоочистителей (интервальный, постоянный, скоростной), включение омывателя лобового стекла.
- Аудиосистема: регулировка громкости, переключение треков/радиостанций, кнопка mute (если предусмотрена).
- Круиз-контроль: активация/деактивация системы, SET/+/- для управления скоростью (при движении).
Используйте таблицу для фиксации результатов теста:
| Функция | Работоспособность | Примечание |
|---|---|---|
| Левый поворотник | ✅ / ❌ | Частота мигания |
| Дальний свет | ✅ / ❌ | Срабатывание при повороте руля |
| Омыватель | ✅ / ❌ | Одновременная работа дворников |
| Громкость+ | ✅ / ❌ | Реакция системы |
| SET (круиз) | ✅ / ❌ | Фиксация скорости |
При обнаружении неработающих функций только в определенном положении руля (например, при повороте влево) – причина в обрыве дорожек шлейфа. Если отказывают все функции одной группы (например, аудио-управление) – поврежден соответствующий сектор контактов. Полный отказ указывает на обрыв питания или массы.
Профилактическая обработка разъемов контактным спреем
Регулярная обработка электрических разъемов контактным спреем критически важна для предотвращения окисления и ухудшения проводимости сигналов в подрулевом шлейфе. Активные компоненты спрея вытесняют влагу, растворяют начальные окислы и создают защитную пленку на контактных поверхностях. Это снижает сопротивление в цепи и минимизирует риск прерывистых контактов, вызывающих сбои в работе стеклоподъемников, поворотников или подушек безопасности.
Обработке подлежат все разъемы, участвующие в передаче сигналов рулевой колонки: основной штекер шлейфа (обычно желтого цвета), колодки модуля подрулевых переключателей, контакты комбинированного переключателя и разъемы блоков управления, связанных с системой. Особое внимание уделите фишкам, расположенным в зоне постоянного движения рулевой колонки – именно они подвержены наибольшему механическому износу и коррозии.
Технология обработки
- Обесточивание: Снимите клемму минус с аккумулятора и выждите 3 минуты для разрядки конденсаторов.
- Доступ: Снимите нижнюю декоративную панель рулевой колонки (2-3 винта Torx T20).
- Демонтаж: Аккуратно расстегните фиксаторы целевых разъемов, не прилагая чрезмерных усилий к проводам.
| Этап обработки | Действия |
|---|---|
| Очистка | Продуйте колодки сжатым воздухом для удаления пыли |
| Нанесение | Распылите спрей на контакты 2-секундными импульсами с расстояния 10-15 см |
| Распределение | Соедините/разъедините разъем 5-7 раз для равномерного покрытия |
| Сушка | Выждите 15 минут перед подключением клеммы АКБ |
Используйте только специализированные составы с антикоррозийными присадками (например, Liqui Moly Kontakt Spray). Избегайте силиконовых смазок – они собирают пыль и ухудшают контакт. Повторяйте обработку каждые 40-50 тыс. км пробега или при первых признаках нестабильной работы электрооборудования рулевой зоны.
Рекомендации по сохранению целостности шлейфа
Основной причиной повреждения подрулевого шлейфа является постоянное механическое воздействие при вращении руля. Для минимизации рисков необходимо обеспечить корректную фиксацию жгута и отсутствие натяжения во всем диапазоне поворота рулевого колеса.
Регулярная диагностика состояния шлейфа при плановом ТО позволяет выявить начальные признаки износа: трещины в изоляции, заломы проводников или характерные щелчки/отказы подушек безопасности при маневрировании. Особое внимание уделите области перегиба возле кронштейнов.
Профилактические меры
- Правильная установка после ремонта: жгут должен свободно провисать в центральном положении руля
- Защита фиксаторов: пластиковые клипсы и хомуты заменяйте при малейшем повреждении
- Обработка контактов: нанесение токопроводящей смазки на разъемы каждые 2 года
| Параметр | Контроль |
|---|---|
| Угол поворота руля | Не превышать 1.75 оборота от центра в каждую сторону |
| Сила натяжения | Допустимый провис ≥ 3 см в крайних положениях |
При замене шлейфа обязательно используйте оригинальные комплектующие (артикулы 8200 583 82R или 8200 671 895). Аналоги часто имеют меньшее количество витков и несоответствующую толщину проводников.
Список источников
Для объективного анализа неисправности подрулевого шлейфа Renault Megan 2 и методов её устранения использовались технические материалы и практический опыт автомобильных специалистов.
Следующие источники предоставили критически важную информацию по диагностике, ремонтным процедурам и особенностям конструкции рулевой колонки.
- Официальное руководство по ремонту Renault Megan 2 (издание 2020 г., раздел "Электрооборудование")
- Технический бюллетень Renault TB 2019-45 "Рекомендации по замене коммутационных блоков рулевой колонки"
- Протоколы диагностики кодов ошибок CAN-шины от дилерского сканера Clip
- Отчеты независимых СТО по статистике отказов шлейфа (2015-2023 гг.)
- Инженерный анализ конструкции шлейфа от лаборатории AutoElectroResearch
- Видеоинструкции по разборке рулевой колонки с канала RenaultTech
- Форум механиков RenaultWorks (архив обсуждений топика "Моргает ESP")
- Каталог взаимозаменяемых запчастей от компании Febest (раздел "Электронные компоненты Рено")
