Ремонт термостата Рено Логан - частые неисправности

Статья обновлена: 18.08.2025

Термостат играет ключевую роль в поддержании оптимальной температуры двигателя Рено Логан.

Неисправность этого узла приводит к перегреву или недостаточному прогреву мотора, что снижает эффективность работы и может вызвать серьезные поломки.

В статье рассмотрены основные признаки неполадок термостата, методы диагностики и практические решения для устранения проблем.

Проверка прогрева двигателя на разных режимах работы

Для точной диагностики термостата Рено Логан требуется проверить температуру двигателя при различных нагрузках. Начните с холодного запуска (после стоянки 8+ часов), запустите двигатель и зафиксируйте начальную температуру на приборной панели. Используйте диагностический сканер для контроля реальных показаний датчика температуры ОЖ через ЭБУ.

Включите печку на минимальную скорость вентилятора и наблюдайте за поведением стрелки температуры. В норме прогрев до рабочей зоны (80-90°C) должен занимать 5-10 минут в умеренном климате. Отклонение от этого диапазона указывает на возможную неисправность.

Алгоритм проверки режимов

Холостой ход после запуска:
- Контролируйте равномерность подъёма температуры
- Отслеживайте момент открытия термостата (резкое падение на 5-7°C с последующей стабилизацией)
Средние обороты (2500-3000 об/мин):
- Прогрейте двигатель до рабочей температуры
- Удерживайте обороты 3-5 минут
- Фиксируйте колебания: скачки свыше 100°C или падение ниже 80°C – признаки неисправности
Имитация городской эксплуатации:
- Чередуйте циклы разгонов до 60 км/ч и торможений
- Контролируйте стабильность температуры при изменении нагрузки
Проверка с нагрузкой (кондиционер/отопление):
- Включите печку на максимум при рабочей температуре
- Замерьте время остывания мотора – быстрое снижение указывает на постоянно открытый термостат

Критические параметры для диагностики:

Режим	Нормальная температура	Симптомы неисправности
Прогрев на холостом ходу	80-95°C за 8±2 мин	Медленный нагрев (>15 мин), превышение 100°C
Движение 60-80 км/ч	Стабильные 90±5°C	Падение до 60-70°C, скачки до 110°C
Остановка после нагрузки	Кратковременный рост ≤105°C	Продолжительный перегрев, кипение ОЖ

При выявлении аномалий в 2+ режимах проверьте механическую часть термостата: демонтируйте узел и проведите тест с кипящей водой, контролируя температуру начала открытия клапана (у исправного – 87-92°C). Параллельно исключите завоздушивание системы и неисправность датчика температуры.

Определение заклинившего в закрытом положении термостата на Рено Логан

Основным признаком неисправности термостата, заклинившего в закрытом состоянии, является критический перегрев двигателя при движении. Стрелка указателя температуры охлаждающей жидкости быстро достигает красной зоны на приборной панели даже при умеренной нагрузке и не снижается после увеличения оборотов. Одновременно с этим нижний патрубок радиатора (идущий от радиатора к двигателю) остается холодным или слегка теплым после прогрева мотора.

Дополнительным индикатором служит отсутствие подачи горячего воздуха в салон при включенной печи на максимальном режиме. Воздух из дефлекторов дует слабо или остается холодным, несмотря на высокую температуру двигателя. Система охлаждения при этом может создавать избыточное давление, приводящее к срабатыванию предохранительного клапана в пробке расширительного бачка и выбросу антифриза.

Методы диагностики

Для точного подтверждения неисправности выполните проверку:

Запустите холодный двигатель и наблюдайте за патрубками
Через 3-5 минут прогрева потрогайте верхний патрубок термостата (от двигателя к термостату) – он должен быстро нагреваться
Контролируйте нижний патрубок (от термостата к радиатору) – при заклинившем термостате он останется холодным даже при температуре двигателя 90-100°C

Экстренная проверка на дороге: При перегреве кратковременно приоткройте крышку расширительного бачка (соблюдая осторожность!). Если жидкость внутри холодная, а двигатель кипит – термостат заблокирован и не пропускает антифриз через радиатор.

Рабочий термостат	Заклинивший термостат
Нижний патрубок теплеет через 8-10 минут	Нижний патрубок холодный после 15 минут прогрева
Температура стабилизируется на 85-90°C	Температура растет после 70°C без остановки

Важно: Не путайте с воздушными пробками! Перед заменой термостата убедитесь в отсутствии завоздушивания системы через специальный клапан на патрубке дроссельного узла.

Диагностика термостата, заклинившего в открытом состоянии

При заклинивании термостата в открытом положении охлаждающая жидкость постоянно циркулирует по большому кругу через радиатор, что препятствует достижению двигателем рабочей температуры. Основным признаком этой неисправности является длительный прогрев силового агрегата даже при движении, особенно заметный в холодное время года.

Дополнительные симптомы включают повышенный расход топлива из-за работы двигателя в неоптимальном температурном режиме, снижение эффективности печки салона (воздух дует чуть теплый), а также показания температурного датчика на приборной панели, которые не поднимаются выше 60–70°C при движении.

Методы проверки термостата

Контроль температуры патрубков на прогретом двигателе:

Запустите холодный двигатель и дайте ему поработать 5–7 минут
Проверьте рукой нижний патрубок радиатора – он должен оставаться холодным
При достижении стрелкой температуры 85–90°C нижний патрубок должен резко нагреться
Если оба патрубка (верхний и нижний) теплеют одновременно с момента запуска – термостат заклинил открытым

Проверка снятого термостата:

Поместите термостат в ёмкость с холодной водой
Начните постепенно нагревать воду, контролируя температуру термометром
При 87±2°C клапан должен начать открываться
При 102°C ход штока должен составлять не менее 8 мм
Отсутствие движения штока подтверждает неисправность

Таблица косвенных признаков неисправности:

Параметр	Исправный термостат	Заклинивший открытым
Прогрев до 90°C на холостом ходу	8–12 минут	20+ минут
Температура ОЖ при движении 60 км/ч	87–92°C	60–75°C
Разница температур патрубков радиатора	15–20°C	Менее 5°C

После подтверждения дефекта термостат подлежит замене. При установке нового узла обязательно используйте рекомендованный производителем охлаждающий состав и проверьте целостность резиновых уплотнителей.

Контроль температуры двигателя через бортовой компьютер

При подозрении на неисправность термостата в Рено Логан бортовой компьютер (БК) становится ключевым инструментом для первичной диагностики. Он отображает текущую температуру охлаждающей жидкости в реальном времени, заменяя аналоговый указатель на приборной панели. Регулярный мониторинг этого параметра позволяет выявить аномалии в работе системы охлаждения до появления критических симптомов.

Для точной интерпретации данных важно понимать нормальные температурные режимы двигателя. В прогретом состоянии при исправном термостате БК должен показывать стабильные значения в диапазоне 85-95°C во время движения. Значительные отклонения от этих показателей – повод для углубленной проверки термостата и сопутствующих компонентов.

Анализ температурных показателей БК при неполадках термостата

Характерные признаки на бортовом компьютере, указывающие на проблемы:

Длительный прогрев: Температура поднимается крайне медленно (более 10-15 минут до 70°C) при движении – признак заклинивания термостата в открытом положении.
Низкая рабочая температура: Двигатель не достигает 80-85°C даже на трассе (особенно в холодную погоду) – подтверждает открытое положение термостата.
Перегрев: Стремительный рост температуры выше 100°C и срабатывание аварийной сигнализации (красный индикатор) – симптом заклинивания в закрытом положении или недостатка ОЖ.
Скачки температуры: Резкие колебания между 70°C и 100°C во время движения сигнализируют о нестабильной работе термостата.

Для объективной оценки используйте БК совместно с визуальным осмотром:

Запустите холодный двигатель и наблюдайте за ростом температуры на БК.
Контролируйте значения после выхода на рабочий режим при разных нагрузках (город/трасса).
Сравните температуру верхнего и нижнего патрубков радиатора рукой (осторожно!) при показаниях БК ~90°C.

Показание БК	Состояние патрубков	Вероятная причина
Менее 80°C	Оба теплые	Термостат заклинил открытым
Более 100°C	Верхний горячий, нижний холодный	Термостат заклинил закрытым
90±5°C	Верхний очень горячий, нижний теплый	Нормальная работа

Помните: бортовой компьютер Рено Логан не сохраняет историю температурных параметров. Для фиксации динамики потребуется вести ручную запись показаний или использовать диагностический сканер с функцией логгирования. Если аномалии подтверждаются, необходима замена термостата и проверка уровня/качества охлаждающей жидкости.

Визуальный осмотр корпуса термостата на подтёки антифриза

Начинайте диагностику с холодным двигателем, предварительно убедившись в отсутствии давления в системе охлаждения. Тщательно исследуйте корпус термостата Рено Логан со всех сторон, используя фонарь для лучшей видимости. Особое внимание уделите стыкам между корпусом и блоком двигателя, а также участкам вокруг штуцеров патрубков.

Ищите характерные признаки утечки: засохшие белые, зелёные или голубые потёки (цвет зависит от типа антифриза), маслянистые пятна, кристаллизованные отложения или влажные участки. Проверьте зону под термостатом на блоке цилиндров и нижние элементы – подтёки часто стекают вниз, маскируя истинное место дефекта.

Ключевые зоны и признаки неисправности

Критичные участки для контроля:

Прокладка корпуса: Расслоение материала, деформация или следы выдавливания герметика по периметру соединения
Посадочная поверхность: Коробление металла, глубокие царапины или ржавчина на фланце
Штуцеры патрубков: Трещины возле оснований, сколы пластика (на некоторых моделях), ослабление хомутов

Методы уточнения сомнительных мест:

Очистите подозрительный участок ветошью и старой зубной щёткой
Запустите двигатель, прогрейте до рабочей температуры
Повторно осмотрите зону под нагрузкой (при повышенном давлении в системе)

Визуальный признак	Вероятная причина
Мокрые потёки от верхнего стыка	Износ прокладки, слабая затяжка болтов
Радиальные трещины у штуцеров	Перетяжка хомутов, старение пластика
Белый налёт на нижней части	Капиллярная течь через микротрещину в корпусе
Маслянистые пятна с запахом антифриза	Смесь ОЖ с техническими жидкостями (требует расширенной диагностики)

Обнаружение любых следов антифриза требует замены прокладки или корпуса термостата. Игнорирование подтёков приводит к падению уровня ОЖ, перегреву двигателя и деформации ГБЦ.

Необходимые инструменты для замены термостата Рено Логан

Подготовка правильного набора инструментов перед заменой термостата критически важна для безопасного и эффективного выполнения работ. Отсутствие необходимого оборудования может привести к повреждению компонентов или увеличению времени ремонта.

Убедитесь, что двигатель полностью остыл, а аккумуляторная батарея отключена перед началом работ. Это минимизирует риски ожогов и коротких замыканий при демонтаже узлов системы охлаждения.

Инструменты и материалы

Ключи и головки: Набор рожковых ключей (8, 10, 13 мм), торцовые головки с воротком (8, 10, 13 мм), трещоточная рукоятка
Специнструменты: Плоскогубцы, отвертки (крестовая и плоская), съемник хомутов или узкогубцы
Расходные материалы: Новый термостат (оригинальный или аналог), охлаждающая жидкость (5-6 литров), герметик для патрубков
Вспомогательное оборудование: Емкость для слива антифриза (объемом 5+ литров), ветошь, перчатки и защитные очки

Для моделей с двигателем K7J (1.4 л) и K7M (1.6 л) набор инструментов идентичен. При работе с пластиковыми элементами корпуса термостата избегайте чрезмерных усилий – хрупкие детали легко повреждаются.

Подготовка автомобиля к работам: слив охлаждающей жидкости

Перед началом работ с термостатом на Рено Логан необходимо полностью слить охлаждающую жидкость из системы. Это предотвратит ее утечку при демонтаже деталей и обеспечит безопасность работ. Автомобиль должен быть установлен на ровной поверхности с остывшим двигателем – температура ОЖ не должна превышать 40°C во избежание ожогов.

Проверьте наличие емкости для слива объемом не менее 6 литров. Подготовьте ветошь для удаления остатков жидкости и защитные перчатки. Откройте капот и найдите расширительный бачок системы охлаждения – его крышку нужно аккуратно повернуть против часовой стрелки, не снимая до конца, чтобы сбросить избыточное давление в системе.

Порядок слива охлаждающей жидкости

Установите емкость под сливной пробкой радиатора, расположенной в нижней части левого бачка (со стороны водителя).
Ослабьте пробку радиатора гаечным ключом на 8 мм. Полностью выкручивайте пробку только после появления первой струи жидкости.
Дождитесь полного слива ОЖ из радиатора (около 2-3 минут).
Переместите емкость под сливную пробку блока цилиндров, находящуюся возле выпускного коллектора.
Выкрутите пробку блока с помощью ключа на 10 мм, предварительно очистив грязь вокруг нее.
Слейте остатки жидкости из рубашки охлаждения двигателя (до 1 литра).

Важные замечания: Не используйте повторно старую охлаждающую жидкость! При сливе обращайте внимание на цвет и состояние ОЖ – наличие ржавчины или масляных пятен свидетельствует о дополнительных неисправностях. После завершения процедуры плотно закрутите обе сливные пробки с усилием 15-20 Н·м.

Элемент системы	Объем сливаемой ОЖ	Тип пробки
Радиатор	≈3.5 л	Пластиковая с резиновой прокладкой
Блок цилиндров	≈0.8 л	Стальная с медной шайбой

Обязательно проверьте состояние резиновых патрубков во время слива – трещины или раздутия требуют немедленной замены. При наличии воздушных пробок после заливки новой жидкости прогрейте двигатель с открытой крышкой расширительного бачка до срабатывания вентилятора.

Снятие воздушного фильтра для доступа к термостату

Для демонтажа корпуса воздушного фильтра потребуется крестовая отвертка или соответствующий бит для трещотки. Убедитесь, что двигатель остыл во избежание ожогов. Корпус фильтра расположен в правой части моторного отсека и закреплен четырьмя винтами по периметру.

Отключите разъем датчика массового расхода воздуха (ДМРВ), аккуратно нажав на фиксатор. Проверьте отсутствие дополнительных креплений или шлангов, препятствующих снятию корпуса. Приподнимите корпус вертикально вверх, отсоединяя резиновые опоры от металлических штифтов на кузове.

Пошаговая процедура демонтажа

Открутите четыре винта крепления крышки корпуса фильтра
Извлеките старый воздушный фильтр и отложите в сторону
Ослабьте хомут впускного патрубка с помощью отвертки
Снимите гофру воздухозаборника с дроссельного узла
Выкрутите четыре винта основания корпуса (по углам)

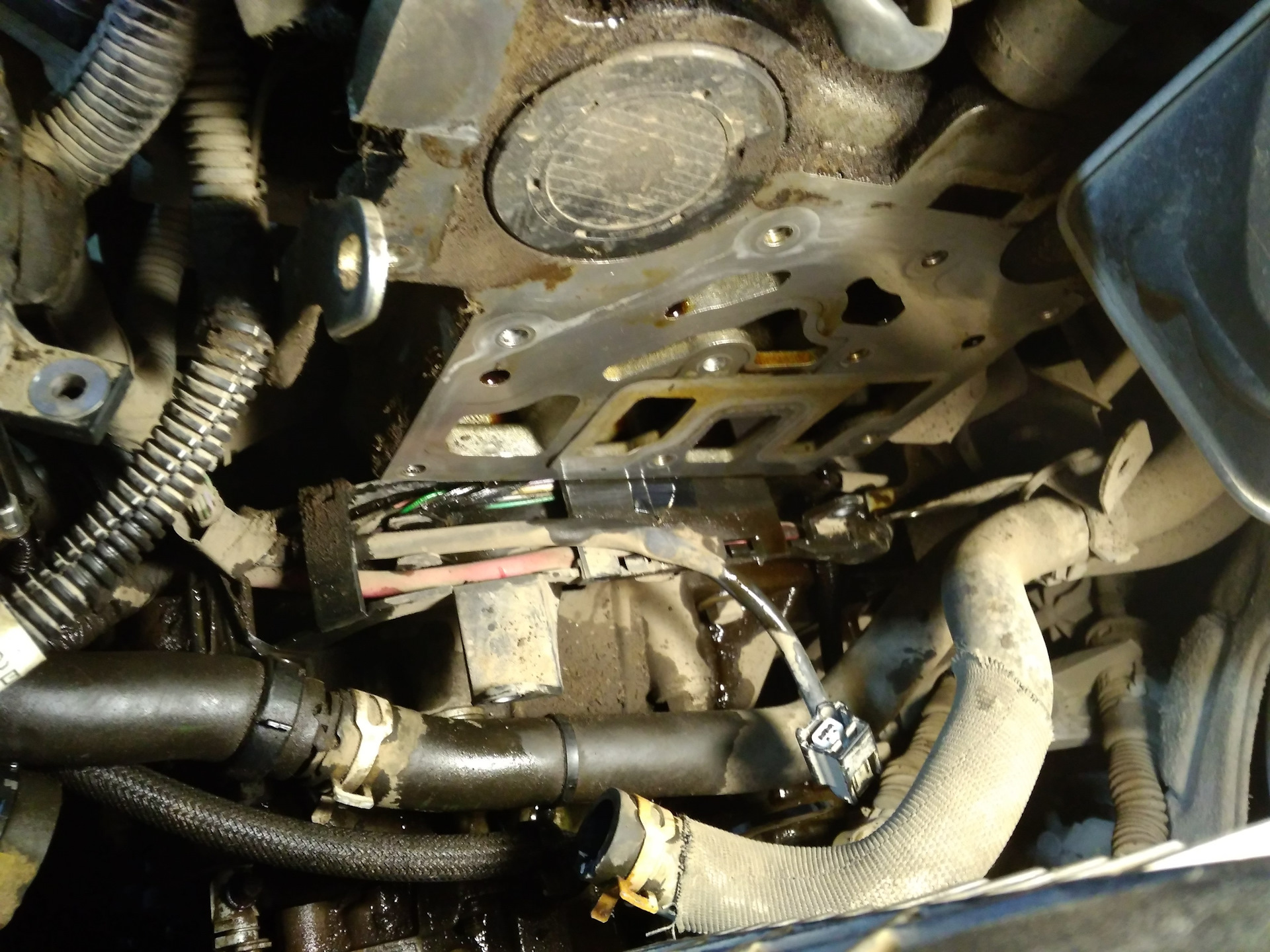

После подъема корпуса откроется доступ к термостату, закрепленному двумя болтами на блоке двигателя. Обратите внимание на положение резиновых втулок при сборке – их смещение вызывает вибрации.

Тип крепежа	Количество	Особенности
Винты M6	8 шт	Стандартная крестовая отвертка
Пластиковые фиксаторы	4 шт	Не требуют демонтажа

При установке корпуса обратно совместите три резиновые опоры со штырями на кузове до характерного щелчка. Не затягивайте винты чрезмерно – пластик корпуса склонен к растрескиванию.

Демонтаж креплений корпуса термостата

Предварительно убедитесь в полном сливе охлаждающей жидкости из блока двигателя и радиатора, иначе при демонтаже возникнут утечки. Зафиксируйте автомобиль на ровной поверхности с затянутым ручным тормозом, отключив минусовую клемму аккумулятора для безопасности.

Очистите зону вокруг корпуса термостата от грязи и масляных пятен щеткой или ветошью, чтобы предотвратить попадание мусора в систему охлаждения. Точно определите местоположение крепежных элементов – обычно это 2-3 болта с головкой под Torx T30 или шестигранник 10 мм.

Последовательность откручивания болтов

Снимите разъем датчика температуры охлаждающей жидкости (при его наличии на корпусе термостата), аккуратно отжав фиксатор.
Обработайте резьбовую часть болтов проникающей смазкой WD-40, если присутствуют следы коррозии.
Используя трещотку с удлинителем и соответствующим торцевым ключом:
- Выкручивайте болты против часовой стрелки равномерно
- Применяйте короткие рывки для преодоления "прикипания"
- Сохраняйте ось вращения строго перпендикулярной крепежу
Извлеките болты после полного выкручивания и сложите в отдельную емкость во избежание потери.

Тип крепежа	Инструмент	Момент затяжки (Нм)
Болт M6x1.0	TORX T30	8-10
Болт M8x1.25	Головка 10 мм	15-20

Проверьте состояние металлических шайб под болтами – при деформации или коррозии замените их новыми. Не прилагайте избыточного усилия – алюминиевая резьба блока двигателя легко повреждается. Если болт проворачивается, незамедлительно остановите демонтаж и обратитесь к специалистам для восстановления резьбы.

Извлечение старого термостата: порядок действий

После подготовки рабочего пространства и слива части охлаждающей жидкости, приступайте непосредственно к демонтажу старого термостата.

Убедитесь, что двигатель остыл до безопасной температуры, а давление в системе сброшено, прежде чем начинать работу с патрубками и термостатом.

Демонтаж элементов и извлечение термостата

Снимите патрубки:
- Ослабьте хомуты крепления патрубков (верхнего и нижнего), подходящих к корпусу термостата, используя отвертку или пассатижи.
- Аккуратно снимите патрубки с выходов термостата. Будьте осторожны, пластиковые патрубки и штуцеры могут быть хрупкими.
Отсоедините электрический разъем (если применимо):
- Найдите электрический разъем датчика температуры, встроенного в корпус термостата (если ваш термостат имеет такую конструкцию).
- Нажмите на фиксатор и отсоедините разъем.
Выкрутите крепежные болты:
- Найдите болты (обычно 2 или 3), крепящие корпус термостата к двигателю или корпусу помпы.
- Используя подходящий ключ (чаще всего на 10 мм) или головку, выкрутите крепежные болты полностью.
Снимите старый термостат:
- Осторожно подденьте и снимите корпус термостата с посадочного места. Может потребоваться легкое покачивание.
- Извлеките старую прокладку или уплотнительное кольцо, остающееся на посадочной поверхности двигателя/помпы. Тщательно очистите посадочную поверхность от остатков старой прокладки и грязи металлической щеткой или скребком, соблюдая осторожность, чтобы не поцарапать металл.

Важные моменты при извлечении:

Запомните или сфотографируйте ориентацию термостата (какой стороной он стоял) перед снятием. Это критически важно для правильной установки нового.
Будьте внимательны с пластиковыми штуцерами термостата и патрубков, они легко ломаются при неосторожном усилии.
Подготовьте тряпку, так как при снятии патрубков и термостата может вылиться небольшое количество оставшейся охлаждающей жидкости.
Перед установкой нового термостата обязательно проверьте его работоспособность (клапан должен открываться в горячей воде ~85-90°C).

Очистка посадочного места перед установкой нового термостата

После демонтажа старого термостата и удаления остатков прокладки внимательно осмотрите привалочную поверхность на блоке двигателя и крышке термостата. Убедитесь, что на металле нет глубоких царапин, коррозии или деформаций, которые могут нарушить герметичность соединения.

Тщательно очистите посадочную площадку от всех загрязнений: затвердевших остатков старой прокладки, масляных пятен, следов антифриза и пыли. Используйте пластиковый или деревянный скребок, чтобы не повредить алюминиевую поверхность. Особое внимание уделите каналам подвода охлаждающей жидкости и зоне вокруг монтажных болтов.

Ключевые этапы очистки

Обработайте поверхность специальным очистителем для прокладочных материалов (например, Liqui Moly Kuhlerreiniger).
Удалите размягченные остатки ветошью без ворса или мягкой щеткой.
Протрите зону обезжиривателем (бензин "Калоша" или уайт-спирит).
Просушите поверхность сжатым воздухом или чистой салфеткой.

Проверьте плоскостность металлической линейкой: зазоры не должны превышать 0,05 мм. При обнаружении неровностей аккуратно обработайте поверхность мелкозернистой наждачной бумагой (№400-600), закрепленной на ровном бруске.

Материал поверхности	Рекомендуемый очиститель	Запрещенные средства
Алюминий (блок двигателя)	Пластиковый скребок, нейтральные растворители	Стальные щетки, агрессивные кислоты
Пластик (крышка термостата)	Мыльный раствор, изопропиловый спирт	Ацетон, бензин, абразивы

Не приступайте к установке нового термостата, пока поверхность не станет абсолютно чистой и сухой. Малейшие частицы грязи вызовут протечку антифриза и потребуют повторной разборки узла.

Проверка целостности патрубков системы охлаждения

Начните с визуального осмотра всех патрубков при холодном двигателе. Ищите явные трещины, потертости, вздутия или затвердевшие участки. Особое внимание уделите зонам зажимов и изгибам – там чаще образуются повреждения. Проверьте наличие следов охлаждающей жидкости: пятна, подтеки или белесый налет на поверхности шлангов и под ними указывают на утечку.

Сожмите патрубки рукой (в защитных перчатках) по всей длине. Здоровый шланг должен быть упругим и быстро восстанавливать форму. Размягченные, слишком жесткие или хрупкие участки, крошащиеся при сжатии, требуют замены. Обратите внимание на расслоение резины или локальные вздутия – такие дефекты опасны внезапным разрывом.

Критические точки осмотра

Обследуйте соединения:

Патрубок термостата (верхний и нижний)
Шланги радиатора (вход/выход)
Патрубок расширительного бачка
Шланг отопителя (салонного радиатора)

При подозрении на скрытую утечку:

Запустите двигатель, прогрейте до рабочей температуры.
Внимательно наблюдайте за стыками и поверхностью шлангов под давлением.
Используйте фонарь для обнаружения мелких брызг или пара в местах повреждений.

Дефект	Внешние признаки	Рекомендуемое действие
Трещины/расслоения	Видимые разрывы, отслоение внутреннего слоя	Немедленная замена
Размягчение	Потеря формы, липкость, деформация при сжатии	Замена
Затвердение	Хрупкость, треск при изгибе, отсутствие гибкости	Замена
Следы тосола	Мокрые пятна, подтеки, кристаллизованные следы	Поиск источника + замена шланга/стяжки

Важно: При замене любого патрубка используйте новые хомуты и точно соблюдайте схему подключения. Негерметичность системы – частая причина перегрева и некорректной работы термостата.

Важность замены уплотнительной прокладки термостата

Уплотнительная прокладка термостата в Рено Логан обеспечивает герметичность соединения между корпусом термостата и двигателем. Она предотвращает утечки охлаждающей жидкости под давлением, сохраняя целостность системы охлаждения. Без качественного уплотнения нарушается циркуляция антифриза, что напрямую влияет на температурный режим силового агрегата.

Деформация или износ прокладки приводят к просачиванию антифриза, падению уровня ОЖ и попаданию воздуха в систему. Это вызывает локальные перегревы, кавитацию помпы и нарушение работы термостата. В долгосрочной перспективе игнорирование проблемы провоцирует коррозию алюминиевых деталей двигателя, деформацию ГБЦ и дорогостоящий капитальный ремонт.

Ключевые последствия отказа от замены

Симптомы неисправности	Риски для автомобиля
Постоянное падение уровня антифриза	Разрушение прокладки ГБЦ из-за перегрева
Пятна ОЖ под двигателем	Коррозия шпилек крепления термостата
Воздушные пробки в печке	Выход из строя водяного насоса
Колебания температуры на датчике	Деформация алюминиевых патрубков

Своевременная замена прокладки при обслуживании термостата исключает эти риски. Используйте только оригинальные уплотнители из EPDM-резины, устойчивые к антифризу и температуре до +140°C. Герметизация соединения гарантирует:

Стабильное давление в контуре охлаждения
Отсутствие потерь охлаждающей жидкости
Точное срабатывание термостата
Предотвращение коррозии металлических элементов

Правила установки нового термостата на двигатель Рено Логан

Перед началом работ убедитесь в полном остывании двигателя во избежание ожогов. Слейте охлаждающую жидкость в чистую ёмкость через сливные пробки радиатора и блока цилиндров, предварительно сняв крышку расширительного бачка.

Тщательно очистите посадочную поверхность термостата на двигателе от остатков старой прокладки и накипи металлической щёткой или скребком. Проверьте отсутствие деформаций или трещин на привалочной плоскости.

Ключевые этапы монтажа

Критически важные действия:

Установите новую прокладку термостата, предварительно смазав её тонким слоем герметика (рекомендуется Loctite 574 или аналог).
Совместите термостат таким образом, чтобы:
- Корпус с пружинным элементом был направлен внутрь двигателя
- Стрелка на корпусе (при наличии) указывала в сторону радиатора
Равномерно затяните болты крепления крест-накрест с моментом 8-10 Н·м. Перетяжка может деформировать корпус.

Контроль после установки:

Действие	Параметры
Заправка системы	Используйте ранее слитую или новую жидкость типа ELF Glaceol RX
Прогрев двигателя	Доведите температуру до 87-92°C при оборотах холостого хода
Проверка патрубков	Верхний патрубок радиатора должен нагреваться резко при достижении рабочей температуры

Затяжка креплений корпуса с правильным усилием

Неправильный момент затяжки болтов крепления корпуса термостата – частая причина утечек антифриза и последующего перегрева двигателя Renault Logan. Слабая затяжка приводит к выдавливанию прокладки под давлением, а чрезмерное усилие деформирует пластиковый корпус или повреждает резьбу в алюминиевом патрубке.

Используйте только динамометрический ключ и соблюдайте заводские параметры момента, указанные в руководстве по ремонту. Для большинства модификаций Рено Логан момент затяжки болтов крепления термостата составляет 8-10 Н·м (Ньютон-метров). Распределяйте усилие равномерно, затягивая крепежи крест-накрест в несколько этапов.

Порядок действий и важные нюансы

Критические этапы затяжки:

Очистите резьбовые отверстия в патрубке от грязи и остатков старого герметика металлической щеткой.
Установите новую прокладку на корпус термостата без применения герметиков – они нарушают эластичность и приводят к перетяжке.
Вставьте болты вручную до упора, убедившись в отсутствии перекоса корпуса.

Технология затяжки:

Первый проход: затяните все болты моментом 3-4 Н·м по схеме "диагональ" (например: 1-3-2-4).
Второй проход: доведите момент до 6-7 Н·м в той же последовательности.
Финальный проход: затяните болты до 8-10 Н·м крест-накрест.

Контрольные параметры:

Материал патрубка	Максимальный момент
Алюминий	10 Н·м
Пластик	8 Н·м

После запуска двигателя дайте антифризу прогреться до рабочей температуры, затем повторно проверьте момент затяжки на остывшем моторе (через 15-20 минут после остановки). Не допускайте капель тосола на стыках – это сигнал о необходимости повторной регулировки.

Сборка элементов в обратном порядке после замены

Установите новый термостат в корпус, соблюдая ориентацию согласно меткам. Замените уплотнительную прокладку и аккуратно совместите корпус термостата с посадочной поверхностью на двигателе. Затяните крепёжные болты равномерно крест-накрест, избегая перекоса.

Наденьте все снятые патрубки системы охлаждения на соответствующие штуцеры, используя новые хомуты. Контролируйте глубину посадки патрубков – они должны полностью закрывать зону штуцера. Особое внимание уделите соединениям возле помпы и радиатора.

Закрепите воздуховод воздушного фильтра, проверив плотность прилегания к дроссельному узлу
Верните на место защитную пластиковую крышку двигателя, зафиксировав все крепления
Подсоедините разъём датчика температуры охлаждающей жидкости
Залейте антифриз в расширительный бачок до отметки MAX
Подключите минусовую клемму аккумулятора

Контрольные операции

Перед запуском двигателя дважды проверьте фиксацию всех патрубков и отсутствие инструментов в моторном отсеке. После запуска прогрейте двигатель до рабочей температуры, контролируя стрелку указателя температуры. Убедитесь в отсутствии подтёков антифриза в зоне термостата и равномерном прогреве верхнего/нижнего патрубков радиатора.

Заливка новой охлаждающей жидкости в систему

Перед заливкой убедитесь, что сливная пробка радиатора и блока цилиндров плотно затянуты, а старый антифриз полностью удалён. Проверьте состояние резиновых патрубков и хомутов на предмет трещин или повреждений.

Откройте крышку расширительного бачка и медленно заливайте новую охлаждающую жидкость рекомендованной марки до уровня между метками "MIN" и "MAX". Используйте чистую воронку для предотвращения пролива.

Порядок прокачки системы

После первичной заливки выполните удаление воздушных пробок:

Запустите двигатель и дайте ему поработать на холостых оборотах 5-7 минут.
Поочерёдно сжимайте верхние патрубки радиатора и отопителя для вытеснения воздуха.
Долейте антифриз до нормы при падении уровня.

Проверьте герметичность системы при повышении температуры:

Прогрейте двигатель до рабочей температуры (90°C).
Убедитесь в отсутствии подтёков под автомобилем.
Контролируйте показания датчика температуры на приборной панели.

Параметр	Нормальное значение
Уровень в холодном состоянии	На 1.5 см выше "MIN"
Цвет жидкости	Соответствует спецификации (обычно красный/зелёный)
Давление в системе	Не более 1.5 Бар при прогреве

После остывания двигателя (не ранее чем через 2 часа) повторно проверьте уровень жидкости и при необходимости долейте. Избегайте смешивания разных типов антифризов во избежание химических реакций.

Прокачка системы охлаждения для удаления воздушных пробок

Воздушные пробки в системе охлаждения Рено Логан нарушают циркуляцию антифриза, провоцируя локальный перегрев двигателя, некорректную работу термостата и печки. Они образуются после замены жидкости, ремонта патрубков или при падении уровня ОЖ из-за утечек.

Прокачка осуществляется через штатные воздухоотводчики при работающем двигателе. Требуется строго соблюдать последовательность открытия клапанов и контролировать температуру мотора во избежание ожогов или перегрева. Предварительно проверьте герметичность системы и уровень антифриза в расширительном бачке.

Пошаговая процедура удаления воздуха

Установите автомобиль передней частью вверх (на эстакаду/подъемник или поднимите домкратом).
Запустите двигатель, прогрейте до 90°C (вентилятор должен включиться 1-2 раза).
Наденьте защитные перчатки и снимите крышку расширительного бачка.
Откройте первым воздушный клапан на блоке цилиндров:
- Расположен слева (по ходу движения) возле выпускного коллектора
- Используйте ключ на 8 мм или отвертку
Дождитесь выхода пузырей и появления равномерной струи ОЖ. Закройте клапан.
Откройте вторым клапан на шланге отопителя:
- Находится в подкапотном пространстве у перегородки салона
- Повторите процедуру до прекращения выделения воздуха
Заглушите двигатель, долейте антифриз до отметки MAX в бачке.

Контролируйте температуру двигателя в пробке после процедуры. При сохранении симптомов (перегрев, холодная печка) повторите прокачку. Убедитесь в отсутствии подсоса воздуха через трещины в патрубках, радиаторе или неисправном датчике давления крышки бачка.

Контроль уровня антифриза после первого прогрева двигателя

После запуска двигателя и первого полного прогрева до рабочей температуры (90–95°C) выключите мотор и дайте системе остыть 15–20 минут. Это необходимо для стабилизации давления в системе охлаждения и точного замера уровня антифриза.

Откройте капот и найдите расширительный бачок (обычно белого цвета с крышкой, маркированной символом радиатора). Проверьте уровень жидкости относительно меток «MIN» и «MAX» на стенке бачка. Нормальный уровень – между этими отметками или чуть выше середины.

Критерии оценки и типичные проблемы

Тревожные признаки:

Устойчивое падение уровня ниже «MIN» после каждого прогрева
Маслянистая плёнка или эмульсия на поверхности антифриза
Следы подтёков на корпусе бачка, шлангах или под автомобилем

Причины отклонений:

Утечки через соединения патрубков или трещины в бачке
Неисправность пробки расширительного бачка (срыв давления)
Прогорание прокладки ГБЦ (пузыри в бачке при работе двигателя)
Закоксовка термостата, вызывающая перегрев и выброс антифриза

Действия при несоответствии:

Ситуация	Решение
Уровень ниже MIN	Долейте антифриз той же марки до нормы
Постоянное снижение	Диагностика системы на герметичность
Эмульсия в бачке	Проверка ГБЦ и масляного теплообменника

Используйте только рекомендованные производителем охлаждающие жидкости типа G12 или G13. Смешивание разных типов антифризов вызывает образование осадка и нарушение теплообмена.

Тестовый запуск двигателя: проверка герметичности

После установки нового термостата запустите двигатель Рено Логан на 10-15 минут. Дождитесь полного прогрева до рабочей температуры (90°C), контролируя показания по приборной панели. На этом этапе система охлаждения создаст рабочее давление для выявления скрытых дефектов.

Внимательно осмотрите все соединения патрубков, корпус термостата и радиатор при работающем моторе. Особое внимание уделите месту установки термостата и участкам, где были заменены уплотнители. Проверяйте как верхние, так и нижние магистрали системы охлаждения.

Ключевые точки контроля

Обязательно проверьте следующие критические зоны:

Стык корпуса термостата и двигателя
Хомуты на входном/выходном патрубках радиатора
Прокладка помпы охлаждающей жидкости
Соединения с расширительным бачком

При обнаружении даже незначительных протечек:

Заглушите двигатель и дайте системе остыть
Подтяните хомуты крестовой отверткой
При наличии повреждений патрубков замените их
При дефекте прокладки термостата повторите сборку

Симптом утечки	Вероятная причина
Капли на корпусе термостата	Неплотное прилегание прокладки
Пар из-под патрубков	Ослабление хомутов или трещины резины
Мокрые следы на блоке цилиндров	Деформация посадочной поверхности

Контроль рабочей температуры после замены термостата

После замены термостата на Рено Логан обязателен контроль температурного режима в условиях реальной эксплуатации. Кратковременная проверка на холостом ходу не отражает корректность работы системы охлаждения под нагрузкой.

Основной фокус – мониторинг поведения стрелки температуры на приборной панели при движении с переменной скоростью, особенно при подъёмах, обгонах и длительном движении по трассе. Нестабильность показателей или выход за нормативные границы указывают на необходимость дополнительной диагностики.

Ключевые аспекты проверки

При тест-драйве обращайте внимание на следующие параметры:

Время прогрева: Достижение рабочей температуры (85-90°C) должно занимать 5-10 минут при температуре окружающей среды +20°C.
Стабильность на трассе: Стрелка не должна отклоняться от середины шкалы при скорости 80-120 км/ч.
Реакция на нагрузку: Кратковременное повышение на 3-5°C при резком ускорении или подъёме в гору – норма, но возврат к исходным значениям должен происходить в течение 1-2 минут.

Типовые проблемы и их причины

Симптом	Возможные причины
Постоянный перегрев (>100°C)	Неисправность нового термостата (заклинивание в закрытом положении) Воздушные пробки в системе охлаждения Забитый радиатор или помпа
Недогрев двигателя (<80°C)	Термостат застрял в открытом состоянии Некорректная установка детали (неплотная посадка) Ошибка выбора температурного режима термостата
Скачки температуры	Попадание воздуха в контур охлаждения Недостаток антифриза Дефект датчика температуры ОЖ

Важно: При отклонениях сначала проверьте уровень ОЖ и отсутствие воздушных пробок (прокачайте систему через штуцер на дроссельном узле). Используйте диагностический сканер для сравнения данных ЭБУ с показаниями приборной панели.

Производитель	Пример артикула	Особенности
Renault	7700273759	Оригинал, высокая надежность
Valeo	TH0840	Качественный аналог, термоэлемент с воском
Gates	TH16089	Усиленная пружина, совместим с K7M

Профилактика проблем с системой охлаждения

Регулярное техническое обслуживание системы охлаждения Рено Логан предотвращает перегрев двигателя и выход из строя термостата. Основное внимание уделяется контролю состояния компонентов и своевременной замене расходников согласно регламенту производителя. Игнорирование профилактики приводит к коррозии, засорам и утечкам, провоцирующим критические поломки.

Систематические проверки позволяют выявить износ деталей на ранней стадии до развития неисправности. Особое значение имеет качество охлаждающей жидкости и герметичность контура, напрямую влияющие на корректность работы термостата. Профилактика снижает риск внезапного отказа системы в дорожных условиях.

Ключевые профилактические меры

Соблюдайте обязательные процедуры для поддержания работоспособности системы:

Контроль уровня антифриза - еженедельная проверка расширительного бачка при холодном двигателе, долив только рекомендованной производителем жидкости.
Замена охлаждающей жидкости - каждые 60 000 км или 2 года с обязательной промывкой системы для удаления осадка.
Диагностика герметичности - визуальный осмотр патрубков, радиатора и соединений на предмет трещин, вздутий или подтёков каждые 10 000 км.
Чистка радиатора - удаление насекомых, пуха и грязи с сот внешним напором воды (без химии) перед летним сезоном.
Проверка крышки расширительного бачка - тестирование клапана давления специальным прибором каждые 30 000 км.

Дополнительные рекомендации для продления ресурса термостата:

Избегайте использования воды вместо антифриза
Контролируйте температуру двигателя при прогреве (стрелка должна достигать 90°C за 5-7 минут)
При замене термостата устанавливайте оригинальные детали или сертифицированные аналоги

Компонент	Периодичность проверки	Критерий замены
Патрубки	Каждое ТО (15 000 км)	Потеки, трещины, размягчение резины
Приводные ремни	30 000 км	Глубокие трещины, расслоение
Хомуты	60 000 км	Коррозия металла, ослабление фиксации

Ежегодная диагностика работы вентилятора включает проверку срабатывания при достижении 95-97°C и отсутствие вибраций. При обнаружении белого налета на клеммах АКБ или внутренних поверхностях бачка проведите тест на герметичность прокладки ГБЦ.

Список источников

При подготовке материалов по диагностике и ремонту термостата Renault Logan использовались специализированные технические ресурсы и документация. Основное внимание уделялось официальным руководствам и проверенным практическим руководствам.

Ниже представлены ключевые источники информации, содержащие данные о конструкции системы охлаждения, типовых неисправностях термостата и методах их устранения для указанной модели автомобиля.

Техническая документация и руководства

Официальное руководство по ремонту Renault Logan (издание от АВТОЛИТ)
Электронная база технических данных TecDoc (раздел "Система охлаждения двигателя K7J/K7M")
Сервисный мануал Renault "D4F/D7F - Системы охлаждения и отопления"
Каталог запчастей Renault Logan (оригинальные коды компонентов термостата)

Специализированные автомобильные ресурсы

Форум "Рено Клуб Россия" (раздел "Logan I / Sandero I")
Портал "Drive2.ru" (отчеты по замене термостата пользователей)
База технических бюллетеней Renault для СТО (рекомендации по диагностике)
Видеоархив канала "Автоэлектрика ВЧ" (разборка узла термостата)
