Ремонт ТНВД - ключ к долгой работе дизельного мотора

Статья обновлена: 18.08.2025

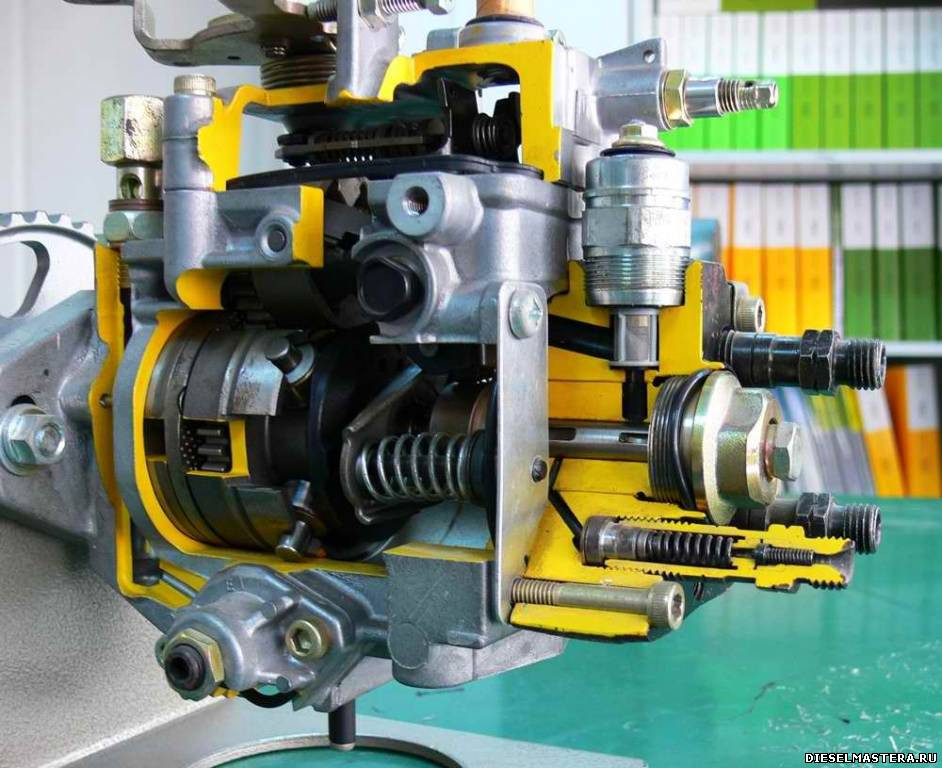

Топливный насос высокого давления – ключевой компонент дизельного двигателя, напрямую влияющий на его мощность, экономичность и долговечность.

Неисправности ТНВД приводят к серьезным последствиям: повышенному расходу топлива, потере тяги, жесткой работе мотора и ускоренному износу форсунок.

Своевременная диагностика и профессиональный ремонт насоса – необходимое условие для предотвращения дорогостоящего капитального ремонта силового агрегата.

Понимание причин поломок ТНВД и правил его эксплуатации позволяет значительно увеличить ресурс дизеля.

Признаки неисправности ТНВД: стук, подтекания, проблемы с запуском

Стук в области топливного насоса высокого давления (ТНВД) – явный сигнал о внутренних проблемах. Звук напоминает металлические постукивания или дребезжание, усиливающееся при повышении оборотов двигателя. Его причинами часто становятся износ плунжерных пар, подшипников вала привода или деформация деталей из-за некачественного топлива.

Подтекания топлива вокруг корпуса ТНВД или соединений топливопроводов требуют немедленной диагностики. Утечки видны по маслянистым пятнам, каплям или запотеванию на узле. Это не только снижает давление в системе, но и создаёт пожароопасность, а также указывает на износ уплотнителей, сальников или трещины в корпусе.

Ключевые симптомы и их последствия

Трудности с запуском двигателя, особенно "на холодную", связаны с недостаточным давлением топлива. Мотор долго крутит стартером, запускается с перебоями или глохнет сразу после старта. Причина – износ нагнетательных клапанов, плунжеров или неисправность регулятора давления.

Дополнительные признаки, сопутствующие основным:

Неустойчивая работа на холостом ходу (плавающие обороты)
Падение мощности и "провалы" при разгоне
Увеличение расхода топлива и дымность выхлопа (чёрный или белый дым)
Самопроизвольная остановка двигателя

Игнорирование этих симптомов ведёт к каскадным поломкам: повреждению форсунок, ускоренному износу поршневой группы и катастрофическому выходу двигателя из строя. Диагностику ТНВД необходимо проводить при первых признаках неполадок.

Опасность езды с неисправным ТНВД: последствия для двигателя

Неисправный топливный насос высокого давления (ТНВД) нарушает точность подачи солярки в камеры сгорания. Даже незначительные отклонения в давлении или цикловой подаче приводят к дисбалансу топливно-воздушной смеси. Это запускает цепь разрушительных процессов, затрагивающих ключевые узлы дизеля.

Систематическая работа с неправильным составом смеси провоцирует детонацию, перегрев и механические перегрузки. Игнорирование симптомов неисправности ТНВД (трудный запуск, белый/черный выхлоп, потеря мощности) ускоряет износ двигателя и ведет к дорогостоящему капитальному ремонту.

Критичные последствия для двигателя

Основные разрушения, вызванные некорректной работой насоса:

Разрушение поршневой группы:
Неполное сгорание топлива вызывает закоксовывание колец, залегание поршневых канавок. Детонация провоцирует трещины в поршнях, прогар днища.
Ускоренный износ ГРМ:
Вибрации от дисбаланса смеси увеличивают ударные нагрузки на распредвал, толкатели и клапана.

Сопутствующие проблемы при длительной эксплуатации:

Деформация ГБЦ из-за локальных перегревов.
Задиры цилиндров при недостаточной смазке (разжижение масла несгоревшим топливом).
Выход из строя форсунок из-за абразивного износа от примесей (при потере ТНВД фильтрующей способности).

Симптом неисправности ТНВД	Прямое воздействие на двигатель
Низкое давление топлива	Недостаточное распыление → нагар на клапанах, закоксовывание
Превышение давления	Разрушение уплотнений форсунок, гидроудары
Нестабильная подача	Рывки при работе → усталостные трещины в элементах КШМ

Итоговая поломка двигателя при критическом износе ТНВД часто требует замены коленвала, блока цилиндров или полной переборки силового агрегата. Своевременная диагностика насоса в 3-5 раз дешевле восстановления мотора после последствий его неисправности.

Диагностика ТНВД своими руками: проверка давления и визуальный осмотр

Проведите тщательный визуальный осмотр ТНВД при выключенном двигателе. Ищите подтеки топлива на корпусе насоса, соединениях топливопроводов и вокруг штуцеров. Обратите внимание на следы коррозии, механические повреждения или трещины на металлических деталях. Проверьте целостность резиновых уплотнений и состояние защитного кожуха при его наличии.

Осмотрите привод ТНВД: люфт или повреждение зубчатого ремня/цепи могут указывать на проблемы синхронизации. Убедитесь в отсутствии следов перегрева (потемнение металла) и задиров на поверхностях. Особое внимание уделите месту соединения насоса с блоком цилиндров – масляные пятна могут сигнализировать об износе сальников.

Проверка давления в системе

Для измерения давления потребуется манометр с диапазоном до 600-800 бар и переходник под штуцер топливной рампы вашей модели двигателя. Подключите манометр вместо датчика давления топлива или к контрольному штуцеру (если предусмотрен производителем). Запустите двигатель и прогрейте его до рабочей температуры.

Зафиксируйте давление на холостых оборотах – сравните с нормой для вашего двигателя (обычно 250-400 бар)
Резко нажмите педаль газа до 3000-3500 об/мин. Давление должно быстро возрасти на 150-300 бар
Проверьте стабильность показаний: стрелка не должна колебаться более чем на ±20 бар

Критические признаки неисправности:

Давление ниже нормы на холостом ходу – износ плунжерных пар
Медленный рост давления при резком ускорении – неисправность регулятора
Скачки или пульсация стрелки – заклинивание клапанов или воздух в системе
Падение давления после выключения двигателя ниже 150 бар за 5 минут – износ обратных клапанов

После проверки заглушите двигатель, отсоедините манометр и установите штатный датчик/заглушку. Убедитесь в герметичности соединений перед повторным запуском. Результаты диагностики сопоставьте с мануалом для конкретной модели двигателя.

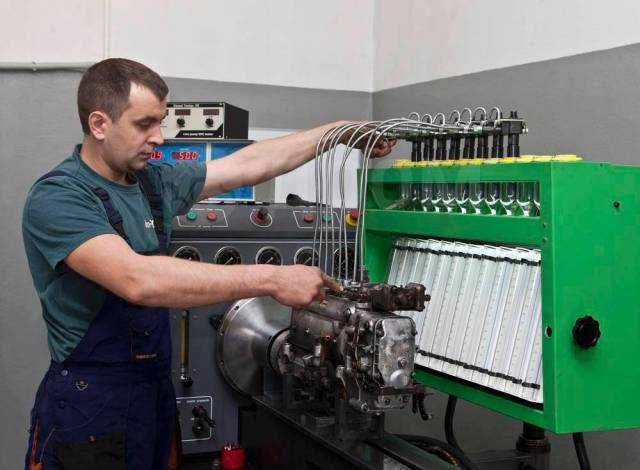

Профессиональная диагностика ТНВД на стенде: когда она необходима

Стендовая диагностика ТНВД – единственный метод, гарантирующий объективную оценку производительности насоса при имитации реальных нагрузок. Она измеряет ключевые параметры: давление на разных оборотах, равномерность подачи по секциям и производительность нагнетательных клапанов, что невозможно определить визуально или через компьютерную диагностику.

Процедура выполняется на специализированном стенде, где ТНВД подключается к эталонным форсункам и топливной магистрали. Аппаратура фиксирует отклонения от нормы с точностью до 1%, выявляя даже начальные стадии износа плунжерных пар, регуляторов или приводных механизмов.

Критические случаи для обязательной проверки на стенде

Неустранимые сбои после компьютерной диагностики – когда ошибки ЭБУ указывают на топливную систему, но причина не выявлена сканером
Вибрация двигателя под нагрузкой – особенно при резком нажатии на педаль акселератора
Падение мощности с одновременным появлением сизого выхлопа и стуков в цилиндрах
Подозрение на некачественное топливо – после заправки для оценки степени повреждения узлов
Плановое ТО высокофорсированных моторов (с пробегом свыше 150 000 км)

Параметр	Норма	Признак неисправности
Давление на холостом ходу	280-320 бар	Снижение >15% от нормы
Разброс подачи по секциям	±3%	Отклонение >5% между цилиндрами
Производительность при 2000 об/мин	65-75 см³/30 сек	Падение объема >10%
Герметичность клапанов	0 бар за 5 мин	Падение давления >50 бар

Игнорирование стендовой проверки при указанных симптомах ведет к ускоренному износу форсунок, поршневой группы и катализатора. Например, неравномерная подача топлива вызывает локальный перегрев цилиндров, а недостаточное давление – нарушение распыла и детонацию. Только точные стендовые замеры позволяют дифференцировать неисправности ТНВД от проблем с топливоподкачивающим насосом или регулятором давления.

Результаты теста определяют стратегию ремонта: от замены одной изношенной секции до полной переборки насоса с калибровкой. Для турбодизелей особенно критична проверка корректности работы механизма опережения впрыска – его сбои разрушают турбину за 2-3 тыс. км пробега.

Проверка плунжерных пар на износ и задиры

Визуальный осмотр начинается с поиска видимых дефектов: глубоких царапин, выработки, локальных потемнений или блестящих полос на рабочих поверхностях плунжера и гильзы. Используйте увеличительное стекло или микроскоп для выявления микроскопических задиров, которые нарушают герметичность пары и снижают давление впрыска.

Проверка плотности прилегания – ключевой этап. Зафиксируйте гильзу вертикально, заполните её чистым дизтопливом, затем плавно введите плунжер на 1/3 длины. Качественная пара удерживает топливо без просачивания более 5–7 секунд. Быстрое стекание жидкости свидетельствует о критическом износе.

Методы диагностики и допустимые параметры износа

Зазоромерные измерения: Специальным микрометром определите зазор между плунжером и гильзой. Превышение 3–5 мкм (в зависимости от модели ТНВД) требует замены пары.
Тест на герметичность под давлением: Используйте стенд для подачи топлива под давлением 200–300 бар. Падение давления более 20% за 10 секунд указывает на износ.
Проверка угла опережения впрыска: Изношенные пары замедляют подъём давления, что диагностируется по сдвигу угла впрыска на стендовых тестах.

Параметр	Норма	Критическое значение
Радиальный зазор	1–2 мкм	≥4 мкм
Время удержания топлива (ручной тест)	≥7 сек	<3 сек
Падение давления (300 бар)	≤10% за 10 сек	≥25% за 10 сек

Важно! Задиры на плунжере всегда требуют замены пары – полировка недопустима из-за нарушения геометрии. При износе только гильзы меняйте комплект: установка нового плунжера в старую втулку ускорит выход из строя.

Используйте только оригинальные или сертифицированные запчасти. Контрафактные плунжерные пары часто имеют некорректную твёрдость поверхностей, что приводит к ускоренному износу и заклиниванию даже после кратковременной эксплуатации.

Выявление коррозии внутренних поверхностей ТНВД

Коррозия внутри ТНВД возникает из-за агрессивных примесей в топливе, конденсата или длительного простоя. Она проявляется в виде рыжих или темных пятен, шероховатостей и точечных углублений на металлических поверхностях плунжерных пар, гильз и клапанов.

Невыявленная коррозия ускоряет износ прецизионных деталей, нарушает герметичность и снижает давление впрыска. Это приводит к жесткой работе мотора, повышенному расходу топлива и угару сажевого фильтра.

Методы диагностики

Визуальный осмотр компонентов после разборки насоса – основной способ выявления очагов коррозии. Проверяют:

Поверхности плунжерных пар под увеличением
Внутренние стенки топливных каналов
Рабочие кромки нагнетательных клапанов

Инструментальные методы включают:

Замер давления на выходе секций – падение указывает на разгерметизацию из-за коррозии
Анализ топливного фильтра – металлическая стружка в отстое сигнализирует об активном разрушении поверхностей

Признак коррозии	Последствия для ТНВД
Шероховатость зеркала гильзы	Зависание плунжера, снижение производительности
Раковины на седле клапана	Утечки топлива, медленный сброс давления

Для точной оценки глубины повреждений используют профилометрию или электронную микроскопию. Особое внимание уделяют зонам контакта дизельного топлива с воздушными карманами – там коррозия развивается интенсивнее.

Проверка герметичности клапанов и уплотнений

Утечки топлива через изношенные клапаны или повреждённые уплотнения ТНВД приводят к падению давления в системе, обеднению смеси и нарушению цикличности впрыска. Это провоцирует жесткую работу двигателя, снижение мощности, повышенный износ форсунок и цилиндропоршневой группы.

Для диагностики используют стендовые испытания насоса с проверкой производительности секций под нагрузкой. Герметичность нагнетательных клапанов контролируют по времени падения давления в топливной рампе после остановки насоса – быстрое снижение указывает на дефект.

Ключевые этапы проверки

Визуальный осмотр: поиск подтёков топлива на корпусе ТНВД, особенно в зоне установки уплотнительных колец и сальников.
Тест обратных клапанов: замер давления удержания в топливопроводе каждой секции специальным прибором после отключения насоса.
Контроль уплотнений вала: проверка сальника приводного вала на биение и износ с помощью индикаторного нутромера.
Пневмотест: подача сжатого воздуха (2-3 атм) в топливные каналы при демонтированном насосе для выявления микропузырей в местах утечки.

Критически важно проверять уплотнения после любого вмешательства в ТНВД – замены плунжерных пар, регулировки или шлифовки седёл клапанов. Используйте только оригинальные ремкомплекты: несоответствие материалов или размеров приведёт к повторным утечкам.

Дефектный элемент	Последствие утечки
Нагнетательный клапан	Дросселирование топлива, подвпрыск
Уплотнительное кольцо штуцера	Падение давления в рампе, пропуски воспламенения
Сальник вала привода	Разбавление масла в двигателе дизтопливом

Как проверить работу регулятора давления топлива

Регулятор давления топлива (РДТ) отвечает за стабильное давление в рампе ТНВД, влияя на качество распыла топлива и работу форсунок. Его неисправность вызывает перебои в работе двигателя, повышенный расход топлива и затрудненный пуск.

Проверку начинают после исключения проблем с топливным фильтром и насосом подкачки. Для диагностики потребуется манометр с диапазоном 0–10 Бар и адаптер для врезки в топливную магистраль. Перед тестами убедитесь в отсутствии утечек в системе.

Методы диагностики регулятора

Этапы проверки:

Подключите манометр к топливной рампе через диагностический штуцер или переходник
Запустите двигатель и зафиксируйте давление на холостом ходу (сравните с нормой производителя)
Резко нажмите педаль газа: давление должно кратковременно вырасти на 15–25%
Пережмите обратную магистраль плоскогубцами через защитную резину: если давление растет – РДТ не держит нагрузку
Заглушите двигатель и отследите скорость падения давления (падение > 0.5 Бар/мин указывает на износ)

Критерии неисправности РДТ:

Давление ниже нормы на всех режимах
Скачки давления при изменении оборотов
Медленный рост давления при запуске
Топливо в вакуумной трубке (для мембранных регуляторов)

Таблица типовых значений:

Режим работы	Нормальное давление	Признак неисправности РДТ
Холостой ход	3.0–4.0 Бар	Снижение > 0.8 Бар от нормы
Максимальные обороты	4.5–6.0 Бар	Колебания ±1.5 Бар
После остановки	> 2.5 Бар (5 мин)	Падение < 2 Бар за 1 мин

Чистка корпуса ТНВД от загрязнений перед разборкой

Тщательная очистка корпуса Топливного Насоса Высокого Давления (ТНВД) перед вскрытием – критически важный этап. Загрязнения (пыль, масляные отложения, дорожная грязь) при попадании внутрь насоса во время разборки могут повредить прецизионные пары, засорить каналы и ускорить износ деталей после сборки. Пренебрежение чисткой часто приводит к дорогостоящим повторным ремонтам и сокращению ресурса двигателя.

Цель чистки – обеспечить абсолютную чистоту области вокруг всех разъемов, крышек, болтов крепления и фланцев перед их откручиванием. Это исключает риск проникновения абразивных частиц или органических отложений в чувствительные внутренние полости насоса при демонтаже компонентов и последующей сборке.

Этапы и методы эффективной очистки

Подготовительные меры безопасности:

Отсоедините клеммы аккумулятора для исключения искрообразования.
Защитите чувствительные электроразъемы ТНВД (если есть) полиэтиленовыми пакетами или специальными заглушками от попадания влаги и моющих средств.
Наденьте средства индивидуальной защиты (очки, перчатки).

Первичная механическая очистка:

Сухой щеткой с жесткой щетиной (пластиковой или латунной) тщательно удалите рыхлые загрязнения, крупные частицы пыли и грязи со всех поверхностей корпуса, особенно вокруг стыков и крепежа.
Используйте сжатый воздух низкого давления для выдувания пыли из труднодоступных мест: пазов, ребер охлаждения, зон под штуцерами. Направляйте струю воздуха под углом, чтобы не забить грязь глубже.

Мойка с использованием спецсредств:

Средство	Применение	Важные нюансы
Специализированный обезжириватель для двигателя	Распылите на корпус ТНВД, дайте время на расщепление масляных отложений (согласно инструкции к средству).	Избегайте попадания на резиновые уплотнители и пластик, если средство агрессивное. Не используйте бензин или ацетон!
Мягкие щетки (кисти)	Обработайте щеткой все поверхности после нанесения обезжиривателя для удаления размягченных загрязнений.	Используйте щетки разного размера для доступа к сложным участкам.

Финальная очистка и сушка:

Смойте остатки моющего средства и грязи минимальным количеством воды под низким давлением или протрите чистыми, безворсовыми салфетками, смоченными в очистителе.
Тщательно просушите корпус ТНВД сжатым воздухом. Убедитесь в отсутствии влаги в местах установки крепежа, заглушек и фланцев.
Протрите корпус насухо чистой ветошью. Поверхность должна быть абсолютно чистой и сухой перед началом разборки.

Правильная технология разборки ТНВД по шагам

Разборку ТНВД выполняйте в чистом помещении с хорошим освещением, используя специализированный инструмент и монтажный коврик с разметкой для систематизации деталей. Обязательно используйте перчатки во избежание коррозии прецизионных элементов от контакта с кожей.

Перед началом работ подготовьте этикетки и контейнеры для сортировки компонентов, изучите техническую документацию производителя для вашей модели насоса. Категорически запрещено применение ударных инструментов или грубой силы при демонтаже.

Предварительная очистка
- Обработайте корпус ТНВД аэрозольным очистителем
- Продуйте резьбовые соединения сжатым воздухом
- Удалите крупные загрязнения мягкой щеткой
Демонтаж периферийных узлов
- Отсоедините топливные трубки высокого давления
- Снимите соленоид отсечного клапана и регулятор оборотов
- Извлеките приводной вал с шпонкой
Разборка корпуса
- Открутите крепежные болты в диагональной последовательности
- Аккуратно разделите половинки корпуса монтажной лопаткой
- Пометьте положение шестерен синхронизации краской
Извлечение плунжерных пар
- Фиксируйте возвратные пружины стопорным кольцом
- Вынимайте гильзы с плунжерами в сборе вертикально
- Немедленно помещайте пары в дизельное топливо
Демонтаж кулачкового вала
- Снимите стопорные кольца подшипников
- Выпрессуйте вал с помощью съемника
- Проверьте биение вала индикаторным нутромером

Компонент	Метод консервации
Плунжерные пары	Погружение в дизтопливо
Регулировочные шайбы	Наклеивание на магнитную панель
Пружины	Хранение в закрытых пробирках
Мелкие болты	Фиксация в пинборде с маркировкой

Фиксация параметров
- Измерьте высоту предварительной посадки пружин
- Запишите количество регулировочных прокладок
- Сфотографируйте взаимное положение шестерен

Маркировка деталей при разборке для точной сборки

При демонтаже ТНВД критически важно маркировать каждую снятую деталь, включая плунжерные пары, регулировочные шайбы, шестерни привода и крепёжные элементы. Используйте несмываемый маркер или кернер для нанесения меток на корпуса и сопрягаемые поверхности – это исключит путаницу при сборке.

Фиксируйте взаимное положение деталей, например, отмечая совпадение меток на шестернях распредвала ТНВД и привода. Для идентичных элементов (клапаны, пружины) применяйте нумерацию или цветовую кодировку. Фотографируйте каждый этап разборки – визуальная документация станет резервным ориентиром.

Ключевые принципы маркировки

Основные методы:

Позиционная разметка – нанесение линий, пересекающих стык деталей
Нумерация – сквозная маркировка комплектов (плунжер/гильза)
Цветовые метки – краской для быстрой идентификации групп

Инструменты для фиксации данных:

Пластиковые бирки	Для крупных узлов и патрубков
Контейнеры с ячейками	Сортировка мелких деталей по порядку сбора
Цифровая фотофиксация	Съёмка под разными углами перед снятием каждого элемента

Критические зоны для маркировки:

Фланцы форсунок и топливопроводов
Регулировочные прокладки под насосными секциями
Кулачковый вал и толкатели
Установочные штифты рейки ТНВД

Очистка распылителей форсунок ультразвуком

Загрязненные распылители форсунок – частая причина неравномерного распыла топлива, повышенного расхода, жесткой работы двигателя и дымного выхлопа. Накопление смол, лаков и твердых отложений внутри каналов и на игле распылителя нарушает геометрию факела и снижает эффективность сгорания.

Ультразвуковая очистка предлагает высокоэффективный метод восстановления работоспособности распылителей без риска механического повреждения тонких деталей. Этот процесс основан на явлении кавитации, возникающем в специальной моющей жидкости под действием высокочастотных звуковых волн.

Процесс и преимущества ультразвуковой очистки

Основные этапы и характеристики метода:

Демонтаж и разборка: Распылители аккуратно извлекаются из форсунок, разбираются (игла извлекается из корпуса).
Погружение в ванну: Детали помещаются в ультразвуковую ванну, заполненную специальным очищающим раствором.
Воздействие ультразвука: Генератор создает высокочастотные колебания (обычно 25-45 кГц), вызывающие образование и схлопывание микроскопических пузырьков (кавитацию) в жидкости.
Механизм очистки: Энергия схлопывающихся пузырьков:
- Отрывает частицы загрязнений с поверхности металла.
- Проникает в мельчайшие каналы и полости распылителя, недоступные для щеток.
- Разрушает стойкие смолистые отложения.
Промывка и сушка: После ультразвуковой обработки детали тщательно промываются в чистом топливе или спирте для удаления остатков моющего раствора и взвешенных загрязнений, затем высушиваются сжатым воздухом.
Контроль и сборка: Очищенные распылители проверяются визуально и на стенде (контроль герметичности, усилия подъема иглы, качества распыла). Собираются с форсунками.

Ключевые преимущества:

Высокая эффективность: Удаляет самые стойкие отложения из внутренних полостей.
Бережность: Минимальный риск повреждения прецизионных поверхностей сопла и иглы по сравнению с механической чисткой.
Полнота очистки: Обрабатывает все поверхности, погруженные в раствор, включая сложную геометрию распылительных отверстий.
Восстановление параметров: Позволяет вернуть правильную геометрию факела распыла и герметичность распылителя.

Этап	Действие	Результат
Подготовка	Демонтаж, разборка распылителей	Доступ к загрязненным поверхностям
Ультразвуковая ванна	Обработка в моющем растворе	Удаление нагара, лаков, отложений кавитацией
Финишная обработка	Промывка, продувка, сборка, контроль	Чистые детали, готовые к работе с восстановленными характеристиками

Регулярная или проводимая по необходимости ультразвуковая очистка распылителей – критически важная процедура для поддержания оптимального распыла топлива. Это напрямую влияет на полноту сгорания, мощность, экономичность дизельного двигателя и снижает нагрузку на ТНВД, предотвращая его преждевременный износ. Качественно выполненная очистка значительно продлевает ресурс как самих форсунок, так и двигателя в целом.

Промывка топливных каналов ТНВД спецрастворами

Промывка спецрастворами – неотъемлемая процедура при сервисе ТНВД, направленная на удаление лаковых отложений, смолистых образований и твердых частиц из внутренних каналов насоса. Эти загрязнения образуются в процессе эксплуатации из-за окисления топлива, попадания абразивов и накопления продуктов износа компонентов системы.

Специализированные промывочные составы обладают повышенной растворяющей способностью к органическим отложениям и минеральным отложениям в топливной системе. Их применение требует строгого соблюдения технологии: раствор заливается в систему вместо топлива, после чего насос запускается на холостом ходу на определенное время для циркуляции моющей жидкости.

Ключевые аспекты процедуры

Этапы проведения промывки:

Полное освобождение топливной системы от остатков дизельного топлива.
Заполнение системы промывочной жидкостью через магистрали подачи топлива.
Запуск двигателя и работа на холостых оборотах в течение времени, указанного производителем раствора (обычно 15-30 минут).
Полный слив отработанного промывочного состава и остатков загрязнений.
Тщательная продувка системы сжатым воздухом для удаления остатков жидкости.
Заправка системы чистым топливом и замена топливных фильтров.

Типы применяемых растворов:

Агрессивные	На основе сильных растворителей. Эффективно удаляют стойкие отложения. Требуют строгого соблюдения времени экспозиции.
Щадящие	На основе минеральных масел и мягких ПАВ. Безопаснее для резиновых уплотнений, но требуют более длительного времени промывки.

Важно: Промывка проводится только на исправном ТНВД без критического износа плунжерных пар. При сильном загрязнении или неработоспособности насоса необходима разборка и механическая чистка.

Регулярная профилактическая промывка (например, каждые 50-70 тыс. км) предотвращает закоксовывание распылителей форсунок, снижение давления впрыска и преждевременный выход ТНВД из строя. Это существенно продлевает ресурс двигателя за счет стабильной подачи топлива и точного дозирования.

Замена уплотнительных колец и сальников ТНВД

Износ уплотнительных колец и сальников топливного насоса высокого давления (ТНВД) – частая причина утечек горючего и подсоса воздуха. Это приводит к нарушению герметичности системы, падению давления топлива, затрудненному пуску двигателя и нестабильной работе на холостом ходу. Игнорирование проблемы грозит попаданием топлива в масляную систему, разжижением моторного масла и критическим износом деталей двигателя.

Своевременная замена этих элементов – ключевая профилактическая мера. Она восстанавливает герметичность контуров высокого и низкого давления внутри насоса, предотвращает потери топлива и исключает загрязнение системы посторонними частицами. Работы требуют точности и использования качественных оригинальных или проверенных аналогов уплотнений, так как ресурс и надежность ТНВД напрямую зависят от состояния этих небольших, но критически важных деталей.

Основные этапы и принципы замены

Процедура замены включает несколько обязательных шагов:

Демонтаж ТНВД: Снятие насоса с двигателя с предварительной очисткой его поверхности для исключения попадания грязи внутрь при разборке.
Аккуратная разборка: Раскручивание корпусных элементов ТНВД с соблюдением чистоты и маркировкой положения деталей для последующей правильной сборки.
Дефектовка и очистка: Тщательный осмотр посадочных мест валов, втулок и поверхностей под уплотнения на предмет задиров, коррозии или повреждений. Очистка всех деталей от старого топлива, грязи и остатков изношенных уплотнений.
Выбор и подготовка новых уплотнений: Использование только рекомендованных производителем колец и сальников. Смазка новых уплотнений перед установкой чистым дизельным топливом или специальной смазкой для резинотехнических изделий (РТИ).
Прецизионная установка: Аккуратная запрессовка сальников на валы с помощью оправок подходящего диаметра для предотвращения перекоса или повреждения кромки. Правильная укладка уплотнительных колец в канавки без их скручивания или растяжения.
Сборка и установка: Обратная сборка ТНВД с соблюдением моментов затяжки болтов. Монтаж насоса на двигатель и подключение всех топливных магистралей.
Прокачка системы и проверка: Удаление воздуха из топливной системы. Запуск двигателя и тщательный контроль на предмет отсутствия течей в зоне установки новых уплотнений на всех режимах работы.

Критические аспекты для долговечности:

Качество уплотнений: дешевые неоригинальные кольца и сальники часто имеют неподходящую твердость резины или геометрию, быстро дубеют или разрушаются от контакта с дизтопливом.
Чистота: малейшая абразивная частица при сборке может повредить новое уплотнение или зеркало вала.
Правильность установки: перекос сальника гарантирует течь в ближайшее время; чрезмерное усилие при запрессовке разрушает каркас.
Состояние смежных деталей: изношенный вал или поврежденная посадочная поверхность в корпусе сведут на нет эффективность даже идеально установленного нового сальника.

Тип уплотнения	Типичное расположение в ТНВД	Последствия износа
Сальник вала привода/кулачкового вала	Торец корпуса со стороны привода (часто под крышкой)	Утечка топлива наружу, попадание топлива в масляный поддон двигателя
Уплотнительные кольца топливоподкачивающего насоса (если встроен)	Между корпусом ТНВД и корпусом подкачивающего насоса	Нарушение подачи топлива, подсос воздуха, затрудненный пуск
Кольца регулятора оборотов	На штоке или втулках регулятора внутри ТНВД	Внутренние утечки топлива, нестабильные обороты ХХ, плавающие обороты
Кольца на штуцерах/гайках высокого давления	Под накидными гайками топливопроводов	Наружные течи топлива в местах присоединения трубок, падение давления

Регулярная визуальная проверка ТНВД на предмет следов топлива и контроль уровня/состояния моторного масла помогают вовремя выявить начинающиеся проблемы с уплотнениями до возникновения серьезных последствий для двигателя.

Ремонт плунжерной пары: шлифовка или замена

Плунжерная пара – критичный узел ТНВД, отвечающий за дозировку топлива под высоким давлением. Износ её поверхностей приводит к падению производительности насоса, нестабильной работе двигателя, повышенному дымлению и потере мощности. Решение о методе восстановления зависит от степени повреждения и технических возможностей.

При незначительных задирах или коррозии допустима прецизионная шлифовка гильзы и плунжера с последующей притиркой. Однако этот метод требует высокоточного оборудования и опыта мастера, так как нарушение геометрии или чистоты поверхности гарантирует быстрый выход узла из строя. Некачественная шлифовка лишь отсрочит неизбежную замену.

Критерии выбора метода ремонта

Основные факторы, определяющие целесообразность шлифовки или замены:

Глубина износа: Превышение допустимых зазоров (обычно более 3-5 мкм) делает шлифовку неэффективной.
Наличие глубоких задиров или выработки: Механические повреждения невозможно устранить полировкой без критичного истончения стенок.
Состояние уплотняющих кромок плунжера: Завальцованные или сколотые кромки восстановлению не подлежат.
Экономическая целесообразность: Стоимость профессиональной шлифовки часто сопоставима с ценой новой качественной пары.

Замена пары – предпочтительный вариант в большинстве случаев:

Гарантирует восстановление заводских параметров давления и герметичности.
Устраняет риски, связанные с остаточной деформацией или скрытыми дефектами изношенных деталей.
Обеспечивает долговечность, сопоставимую с новым насосом при условии установки оригинальных или сертифицированных комплектующих.

Метод	Преимущества	Недостатки	Когда применим
Шлифовка	Меньшая стоимость (иногда), сохранение оригинальных деталей	Риск снижения ресурса, зависимость от квалификации мастера, ограниченность по степени износа	Минимальный износ без глубоких дефектов
Замена	Восстановление полной производительности, предсказуемый ресурс, надежность	Более высокая стоимость комплектующих	Любой существенный износ, задиры, необходимость гарантированного результата

Выбор в пользу замены особенно актуален для современных ТНВД с высоким рабочим давлением. Использование некондиционных или восстановленных пар с нарушенной геометрией приводит к ускоренному износу распылителей форсунок и нарушению процессов смесеобразования, что влечет серьёзные повреждения поршневой группы и цилиндров.

Восстановление посадочных мест клапанов высокого давления

Износ посадочных мест клапанов высокого давления (нагнетательных, редукционных) – распространённая неисправность ТНВД, ведущая к падению давления впрыска, неравномерной работе двигателя и повышенному дымлению. Поверхности конусов седел и самих клапанов подвержены эрозии от ударных нагрузок и кавитации, а также механическому износу от загрязнений в топливе.

Игнорирование проблемы вызывает утечки топлива на такте сжатия, снижение производительности насоса, перебои в подаче топлива к форсункам и ускоренный износ других компонентов ТНВД из-за нарушения гидравлических процессов.

Методы восстановления и контроль качества

Качественное восстановление посадочных мест требует специализированного оборудования и навыков. Основные этапы включают:

Тщательную диагностику: Визуальный осмотр под микроскопом для выявления задиров, раковин, неравномерного износа. Проверка геометрии седла и клапана.
Предварительную обработку: Очистку деталей в ультразвуковой ванне со спецрастворами для удаления всех загрязнений и остатков топлива.
Механическую обработку:
- Притирку классическую: Использование абразивных паст разной зернистости для восстановления герметичности сопряжения "клапан-седло" ручным или полуавтоматическим способом.
- Шлифовку на станке: Применение точных шлифовальных станков с ЧПУ для восстановления геометрии изношенного седла (угла конуса, округлости) с последующей финишной притиркой клапана.
- Локальную наплавку: В случаях глубоких повреждений (раковины, сколы) – нанесение износостойкого материала с последующей механической обработкой до номинальных размеров.
Контроль герметичности: Обязательное тестирование отреставрированной пары на спецстендах под давлением, значительно превышающим рабочее в ТНВД. Используется керосин или испытательная жидкость. Допустимая утечка – минимальна и строго нормирована.
Замену комплектующих: Установку новых уплотнительных колец, пружин клапанов (при необходимости), так как старые теряют упругость.

Ключевые требования к восстановленным узлам:

Параметр	Требование
Шероховатость поверхности конуса	Ra ≤ 0.1 мкм
Ширина контактной полосы	Непрерывная, без разрывов, 0.3-0.8 мм
Угол конуса седла/клапана	Строго по спецификации производителя (90° или 120°)
Герметичность под давлением	Отсутствие видимых капель в течение 1-2 минут (зависит от модели ТНВД)

Правильно выполненное восстановление посадочных мест клапанов ВД возвращает ТНВД заводские параметры давления и производительности, обеспечивает стабильный впрыск, снижает нагрузку на форсунки и существенно продлевает ресурс дизельного двигателя. Недопустимы визуальные дефекты на рабочих поверхностях после ремонта.

Ремкомплект ТНВД: какие детали менять обязательно

При ремонте топливного насоса высокого давления обязательной замене подлежат детали, обеспечивающие герметичность системы и точное дозирование топлива. Их износ напрямую влияет на давление в системе, запуск двигателя и экономичность.

Игнорирование замены ключевых компонентов ведет к повторным поломкам и ускоренному выходу из строя плунжерной пары. Используйте только оригинальные или сертифицированные комплектующие для гарантии ресурса.

Критичные для замены компоненты

Деталь	Причина обязательной замены
Уплотнительные кольца	Деградируют от топлива, вызывают утечки давления и подсос воздуха
Сальники вала привода	Износ приводит к смешиванию топлива с маслом и потере герметичности
Прокладки корпуса	Деформируются при разборке, провоцируют нарушение геометрии узла
Уплотнительные шайбы штуцеров	Теряют пластичность, создают течи в магистралях высокого давления
Регулятор давления (если в комплекте)	Изношенные пружины/клапана нарушают расчетное давление в системе

Примечание: Плунжерную пару меняют при превышении допустимого износа (замер зазоров), а не при каждом ремонте. Ревизию подшипников выполняют отдельно по результатам диагностики.

Регулировка момента впрыска топлива после ремонта

Точная установка угла опережения впрыска критична для восстановления заводских параметров работы двигателя после ремонта ТНВД. Неправильный момент впрыска приводит к жесткой работе, перегреву, повышенной дымности и ускоренному износу цилиндропоршневой группы.

Процедура требует использования специального оборудования: контрольной метки на маховике, стробоскопа или диагностического сканера для точного определения положения валов. Регулировка осуществляется путем смещения топливного насоса относительно приводного вала или изменения положения кулачковой шайбы внутри насоса.

Ключевые этапы регулировки

Подготовка: Прогрев двигателя до рабочей температуры, отключение топливоподачи для сброса давления.
Определение ВМТ: Совмещение метки на маховике с указателем на картере через смотровое окно.
Контроль текущих параметров: Фиксация положения муфты опережения впрыска и шкива ТНВД относительно меток.
Корректировка: Ослабление крепежных болтов ТНВД и аккуратное поворачивание корпуса насоса:
- Поворот по часовой стрелке - уменьшение угла опережения (более поздний впрыск)
- Поворот против часовой стрелки - увеличение угла (более ранний впрыск)
Проверка стробоскопом: Подключение датчика к топливопроводу 1-го цилиндра, контроль совпадения меток при работе на холостом ходу.
Фиксация и тестирование: Затяжка болтов с рекомендованным моментом, проверка работы двигателя под нагрузкой на наличие детонации и дымления.

Последствия некорректной регулировки:

Ранний впрыск	Стук пальцев, перегрев ГБЦ, разрушение поршней
Поздний впрыск	Падение мощности, белый дым выхлопа, повышенный расход топлива

Регулировку следует доверять специалистам с калиброванным оборудованием. Погрешность установки угла даже в 1-2° вызывает критичные нагрузки на детали двигателя, сокращая его ресурс на 15-20%.

Сборка ТНВД: соблюдение моментов затяжки крепежа

Неправильный момент затяжки резьбовых соединений при сборке ТНВД – частая причина преждевременных отказов. Слишком слабая затяжка ведет к разгерметизации, вибрации и самооткручиванию деталей, а чрезмерное усилие вызывает деформацию корпусов, срыв резьбы или поломку шпилек.

Использование динамометрического ключа с регулярной поверкой – обязательное условие. Затяжку выполняют в рекомендованной последовательности (особенно для фланцев и крышек), обычно от центра к краям крест-накрест, чтобы обеспечить равномерное прилегание и исключить перекосы.

Ключевые правила и параметры

При сборке ТНВД критически важно:

Строго соблюдать значения моментов, указанные производителем для каждого конкретного соединения (корпус насоса, топливные штуцеры, крышки регулятора, приводные фланцы).
Применять чистый, неповрежденный крепеж. Заменять деформированные болты, шпильки и гайки.
Контролировать состояние резьбовых отверстий – очищать от стружки, старого герметика или нагара.

Типовые значения моментов затяжки (ориентировочные, всегда уточняйте по мануалу!):

Тип соединения	Диапазон моментов (Н·м)
Мелкие корпусные болты (M6-M8)	10-25
Крышка регулятора (M8-M10)	20-40
Фланец привода (M10-M12)	45-80
Топливные штуцеры высокого давления	25-60 (зависит от типа)

Подготовка: Убедитесь в чистоте посадочных поверхностей и резьбы. Нанесите рекомендуемую смазку (часто – моторное масло) только если это указано производителем.
Предварительная затяжка: Наживите все болты/гайки вручную. Затяните их динамометрическим ключом на 20-30% от конечного момента в правильной последовательности.
Окончательная затяжка: Доведите момент до полного значения в 2-3 прохода по схеме, избегая резких движений.
Проверка: После сборки всего узла проверьте плавность вращения вала привода и отсутствие заеданий.

Прокачка топливной системы после установки ТНВД

После монтажа нового или отремонтированного ТНВД топливная система заполнена воздухом, который блокирует подачу солярки к форсункам. Без удаления воздушных пробок двигатель не запустится либо будет работать с перебоями, вызывая ускоренный износ плунжерной пары насоса.

Процедура прокачки требует строгой последовательности действий для разных типов систем. В механических ТНВД с ручной подкачкой используют встроенный насос низкого давления, в электронных системах Common Rail – штатный топливоподкачивающий насос, активируемый через диагностический разъем.

Порядок прокачки

Заполнение топливного фильтра: Открутите пробку фильтра тонкой очистки, качайте ручной подкачкой (или включите зажигание на системах с электроподкачкой) до вытекания горючего без пузырьков. Затяните пробку.
Сброс воздуха на ТНВД:
- На классических насосах ослабьте топливопровод на выходе насоса или спец. клапан для воздуха;
- На Common Rail открутите штуцер на топливной рампе.
Прокачивайте до появления плотной струи солярки, затем закрутите соединение.
Прокачка магистралей высокого давления: Ослабьте гайки топливопроводов у форсунок (на 1-2 оборота). Крутите стартером 10-15 секунд, пока под гайками не появится чистое топливо. Затяните гайки с моментом, указанным производителем.

Критические ошибки при прокачке:

Запуск двигателя с не до конца удаленным воздухом – вызывает сухое трение в плунжерной паре ТНВД;
Использование стартера вместо ручной подкачки на этапе заполнения фильтра – разряжает АКБ и не решает проблему;
Негерметичность соединений после сборки – приводит к подсосу воздуха и повторному завоздушиванию.

Система	Способ активации подкачки	Точки контроля воздуха
Механический ТНВД	Ручной подкачивающий насос	Пробка фильтра, штуцер ТНВД, гайки форсунок
Common Rail	Включение зажигания (активация ЭБН)	Пробка фильтра, клапан рампы, гайки форсунок

После прокачки дайте двигателю поработать 5-7 минут на холостом ходу, проверьте соединения на предмет подтеканий. Убедитесь в стабильных оборотах и отсутствии посторонних шумов из ТНВД – это подтверждает корректность процедуры.

Проверка герметичности соединений под нагрузкой

Утечки топлива в ТНВД возникают при критическом давлении, незаметном на заглушенном двигателе. Диагностика под нагрузкой выявляет слабые точки: микротрещины в штуцерах, изношенные уплотнения и неплотные контуры возврата топлива.

Тестирование проводят на прогретом моторе, имитируя рабочую нагрузку (2500-3000 об/мин). Особое внимание уделяют стыкам магистралей высокого давления и соединениям топливных рамп – зонам с пиковыми значениями до 2000 Бар.

Порядок действий

Визуальный контроль – проверьте следы солярки на узлах при работе двигателя под нагрузкой.
Использование индикаторной жидкости – нанесите спецсостав на подозрительные стыки: пузырение укажет на утечку.
Мониторинг давления – подключите манометр к контуру обратки для фиксации падения показателей.

Тип дефекта	Последствия	Метод устранения
Деформация шайб форсунок	Подсос воздуха, падение мощности	Замена уплотнений с калибровкой момента затяжки
Износ колец плунжера	Утечка в дренажную магистраль	Регенерация или замена пары плунжер-гильза
Трещины в топливопроводах	Опасность воспламенения	Обязательная замена трубки с прокачкой системы

Важно: после замены уплотнений повторно проведите тест под нагрузкой. Используйте только сертифицированные запчасти – самодельные прокладки разрушаются при высоком давлении.

Использование топливных добавок для очистки насоса и форсунок

Топливные добавки содержат химические компоненты (детергенты, диспергенты, ингибиторы коррозии), растворяющие нагар, лаковые отложения и асфальтены в плунжерных парах ТНВД, регуляторах давления и распылителях форсунок. Регулярное применение предотвращает закоксовывание каналов и залипание игл, восстанавливая геометрию факела распыла для оптимального смесеобразования.

Эффективные добавки снижают трение в прецизионных узлах насоса, минимизируя механический износ, и нейтрализуют сернистые соединения в дизтопливе, защищая металлические поверхности от агрессивного воздействия. Это критично для поддержания стабильного давления впрыска и предотвращения перегрева элементов системы Common Rail или насос-форсунок из-за ухудшения смазывающих свойств загрязнённого топлива.

Ключевые аспекты применения

Периодичность: Используйте при каждой заправке или каждые 3-5 тыс. км пробега согласно дозировке производителя. Для сильно загрязнённых систем – интенсивный курс "промывки" перед заменой фильтров.
Совместимость: Убедитесь, что состав сертифицирован для современных систем (Евро-4/5/6) и не содержит агрессивных растворителей, повреждающих уплотнения.
Эффективность: Выбирайте продукты с доказанным моющим действием (стандарты CEC F-98 или ASTM). Оптимальны комплексные формулы, работающие как на форсунках, так и на плунжерах ТНВД.

Тип загрязнения	Последствия для ТНВД/форсунок	Действие добавок
Лаковые плёнки	Заедание плунжеров, снижение производительности насоса	Растворение отложений, восстановление подвижности узлов
Твёрдый нагар	Закупорка каналов форсунок, нарушение распыла	Постепенное удаление кокса, очистка распылителей
Вода в топливе	Коррозия прецизионных поверхностей	Связывание влаги, антикоррозийная защита

Систематическое применение качественных присадок сокращает износ ТНВД на 15-20%, снижает расход топлива на 3-7% за счёт восстановления герметичности клапанов и точности дозировки. Для профилактики отказов избегайте дешёвых составов с сомнительной репутацией – некачественные растворители могут вызвать расслоение топлива или повреждение резинотехнических элементов.

Важность очистки топливного бака от воды и грязи

Топливный бак – первая линия защиты топливной системы дизеля. Скопление в нем воды и абразивных частиц грязи представляет прямую угрозу для ТНВД и форсунок. Вода неизбежно конденсируется из воздуха внутри бака, особенно при перепадах температур и неполной заправке, а грязь проникает при заправках или через негерметичную систему вентиляции.

Эти загрязнители, попадая в топливоподающую магистраль, направляются прямиком к высокоточным компонентам насоса высокого давления. Игнорирование чистоты бака сводит на нет эффективность даже самых качественных топливных фильтров и регулярную их замену, так как фильтры быстрее забиваются и могут не справиться с чрезмерным объемом загрязнений или эмульсией воды с соляркой.

Негативные последствия загрязненного бака для ТНВД

Попадание воды и абразивов в ТНВД вызывает цепочку критических повреждений:

Коррозия прецизионных пар: Вода вызывает ржавчину на зеркале гильз и рабочих поверхностях плунжеров, а также на регулирующих клапанах. Это приводит к заклиниванию пар, потере давления впрыска и утечкам топлива.
Абразивный износ: Твердые частицы (песок, пыль, металлическая стружка) действуют как наждак, истирая сверхточные зазоры между плунжером и гильзой, роликами кулачковой шайбы, подшипниками вала. Результат – падение производительности насоса, шум, вибрация и выход из строя.
Разрушение смазывающих свойств топлива: Вода вымывает смазывающие присадки из дизтоплива. Работа ТНВД «на сухую» резко увеличивает трение и износ всех трущихся деталей.
Развитие бактерий и грибков: Вода на дне бака – идеальная среда для микроорганизмов. Образующаяся биопленка и продукты их жизнедеятельности забивают фильтры и топливные каналы, обладают коррозионной активностью.
Риск гидроудара (редко, но возможно): Большое скопление воды, попавшее в насос одномоментно (например, при резком маневре), может вызвать гидроудар из-за несжимаемости воды, приводящий к механическому разрушению компонентов ТНВД.

Экономические последствия пренебрежения чистотой бака: Ремонт или замена ТНВД – одна из самых дорогостоящих процедур для дизельного двигателя. Регулярная очистка бака, установка качественного сепаратора воды и использование проверенного топлива многократно окупаются, предотвращая:

Дорогостоящий ремонт/замену ТНВД и форсунок.
Внеплановые простои автомобиля или техники.
Повышенный расход топлива из-за снижения эффективности впрыска.
Потерю мощности двигателя и увеличение дымности выхлопа.

Загрязнитель	Основное воздействие на ТНВД	Типичный результат
Вода	Коррозия, потеря смазки, биопленка	Заклинивание пар, износ подшипников, забитые каналы
Абразивные частицы (грязь)	Истирание прецизионных поверхностей	Увеличение зазоров, падение давления, шум, вибрация

Своевременная замена топливных фильтров для защиты ТНВД

Топливный фильтр выступает основным барьером между загрязнениями в горючем и высокоточными компонентами ТНВД. Его задача – улавливать твердые частицы (пыль, ржавчину, металлическую стружку, абразивные включения), воду и смолистые отложения, присутствующие даже в качественном дизельном топливе. Эти загрязнения обладают высокой разрушительной силой для прецизионных пар плунжеров и гильз, форсунок и клапанов насоса.

По мере накопления отфильтрованных примесей пропускная способность фильтра снижается. Это создает сопротивление потоку топлива, заставляя насос работать с повышенным усилием для преодоления этого сопротивления. Возникает эффект "голодания" ТНВД – он не получает необходимого объема топлива под нужным давлением в нужный момент времени. Одновременно растет нагрузка на привод насоса и подкачивающую помпу.

Ключевые последствия несвоевременной замены:

Абразивный износ: Твердые частицы, проникая в зазоры плунжерных пар (меньше человеческого волоса), действуют как наждак, вызывая задиры и разрушение зеркала поверхностей.
Гидроудары и кавитация: Неравномерный поток топлива из-за забитого фильтра провоцирует образование пузырьков пара и резкие перепады давления, повреждающие внутренние детали насоса.
Перегрев: Повышенное трение из-за загрязнений и работа "на сухую" в условиях нехватки топлива ведут к локальному перегреву узлов ТНВД.
Коррозия: Накопленная фильтром вода вызывает коррозию металлических деталей насоса и топливной аппаратуры.
Нарушение регулировок: Изменение характеристик потока топлива влияет на работу регуляторов давления и угла опережения впрыска.

Выбор качественного дизельного топлива: как определить

Качественное топливо минимизирует износ плунжерных пар и распылителей ТНВД, предотвращает закоксовывание и коррозию. Низкокачественная солярка с примесями воды, серы или механических частиц ускоряет разрушение прецизионных компонентов насоса, ведет к перегреву и нарушению подачи.

Определение соответствия топлива стандартам требует визуальной оценки и проверки документации. Обращайте внимание на прозрачность жидкости – мутность или осадок сигнализируют о наличии воды, примесей или процессов окисления. Резкий химический запах указывает на использование неподходящих присадок или нефтепродуктов.

Ключевые параметры для проверки

При отсутствии лабораторного анализа ориентируйтесь на косвенные признаки:

Цетановое число (не менее 51): влияет на плавность сгорания. Низкий показатель вызывает жесткую работу двигателя.
Содержание серы: допуск Евро-5 – максимум 10 мг/кг. Превышение провоцирует коррозию.
Температура фильтруемости: должна соответствовать сезону использования (летнее/зимнее).

Показатель	Норма для Евро-5	Риск при нарушении
Плотность при 15°C (кг/м³)	820–845	Нарушение калибровки ТНВД, дымность
Кинематическая вязкость (мм²/с)	2.0–4.5	Износ плунжеров, недостаточная смазка
Зольность (% масс.)	≤ 0.01	Загрязнение форсунок, закоксовывание

Практические рекомендации:

Покупайте топливо на проверенных АЗС сетевых брендов с высоким трафиком.
Требуйте паспорт качества на партию топлива – сравните параметры с ГОСТ 32511-2013 (Евро-5).
Используйте тест-полоски для обнаружения воды в солярке.
Избегайте заправок при ночных сливах топлива в резервуар – поднимается осадок.

Регулярный контроль топливного фильтра и слив отстоя из сепаратора дополнят защиту ТНВД. Помните: экономия на качестве дизтоплива многократно увеличивает затраты на ремонт насоса.

Не допускаем попадание воды в топливную систему

Вода в топливной системе вызывает коррозию прецизионных деталей ТНВД и форсунок, приводит к заклиниванию плунжерных пар, ускоряет износ распылителей. При замерзании образует кристаллы льда, блокирующие топливные магистрали и фильтры, что нарушает подачу горючего.

Микроскопические водяные частицы нарушают смазывающие свойства дизтоплива, увеличивая трение в узлах насоса высокого давления. Это провоцирует перегрев, задиры на поверхностях и преждевременный выход из строя дорогостоящих компонентов системы впрыска.

Меры предотвращения

Контроль качества топлива:

Заправляйтесь только на проверенных АЗС с высоким трафиком
Избегайте покупки горючего в канистры сомнительного происхождения
Не заправляйтесь сразу после завоза топлива на АЗС (дайте отстояться 2-3 часа)

Обслуживание топливной системы:

Регулярно сливайте отстой из сепаратора грубой очистки (каждые 5 000 км)
Своевременно заменяйте топливный фильтр с водоотделителем
Проверяйте герметичность горловины бака и уплотнителей топливозаборника

Защита оборудования:

Риск	Решение
Конденсат в баке	Держите бак заполненным минимум на 50% зимой
Проникновение через заливную горловину	Устанавливайте защитные крышки с резиновыми манжетами
Негерметичность соединений	Раз в год проверяйте топливопроводы на микротрещины

Предотвращение завоздушивания топливных магистралей

Завоздушивание топливной системы дизельного двигателя приводит к нарушению подачи топлива, неустойчивой работе, трудному запуску и повышенному износу ТНВД. Воздух, попадающий в магистрали, сжимается под давлением, препятствуя нормальной работе плунжерных пар и форсунок.

Систематическое попадание воздуха вызывает кавитацию внутри насоса, ускоряет коррозию прецизионных деталей и провоцирует перегрев из-за снижения смазывающих свойств топлива. Своевременное устранение причин завоздушивания критически важно для долговечности ТНВД.

Меры профилактики

Эффективное предотвращение требует контроля ключевых узлов:

Герметичность соединений: Регулярно проверяйте топливозаборник в баке, штуцеры, места присоединения фильтров и шланги на предмет подтёков. Затягивайте хомуты и резьбовые соединения.
Целостность топливных трубок и шлангов: Осматривайте магистрали на наличие трещин, потертостей и следов старения. Особое внимание уделите участкам возле креплений.
Качество топливного фильтра: Используйте только оригинальные или проверенные аналоги. Неправильно установленный или некачественный фильтр – частая причина подсоса воздуха.
Замена уплотнительных колец: Меняйте уплотнения на фильтре, топливоприемнике и форсунках при каждой замене фильтра или ТО согласно регламенту.
Правильная замена фильтра: При замене заливайте фильтр чистым топливом. Используйте вакуумный насос для предварительной прокачки системы после замены.

Для диагностики подсоса воздуха используйте прозрачные топливные шланги на участке от бака до ТНВД или проверяйте систему вакуумметром. Следы пены или пузырьков в топливе укажут на проблемный участок.

Контроль уровня масла в картере ТНВД (для насосов с его смазкой)

Регулярная проверка уровня масла в картере топливного насоса высокого давления – критически важная процедура для обеспечения стабильной работы узла. Недостаточное количество смазочного материала приводит к повышенному трению деталей, их ускоренному износу и риску заклинивания плунжерных пар. Избыточный уровень вызывает вспенивание масла, утечки через сальники и снижение эффективности смазки.

Контроль осуществляется визуально через смотровое окно или щуп, предусмотренные производителем на корпусе насоса. Замер выполняется строго на неподвижном, горизонтально установленном двигателе после 5-10 минут простоя для стекания масла в картер. Недопустимо проверять уровень при работающем двигателе или сразу после его остановки.

Правила выполнения процедуры и интерпретации результатов

При проверке необходимо:

Очистить зону вокруг контрольного окна/щупа от грязи перед извлечением
Использовать масло строго соответствующее спецификациям производителя ТНВД (вязкость, допуски)
Сравнивать уровень с метками MIN и MAX на корпусе или щупе

Признаки проблем:

Уровень ниже MIN	– Ускоренный износ пар трения, перегрев насоса
Уровень выше MAX	– Вспенивание, выдавливание сальников, потеря смазочных свойств
Масло с металлической стружкой	– Активный износ внутренних компонентов
Эмульсия (белесый оттенок)	– Попадание топлива или охлаждающей жидкости

Корректировка уровня выполняется доливом масла через заливную горловину (при недостатке) или откачкой излишков шприцем через контрольное отверстие. После любой операции необходимо повторно проверить уровень и устранить причину отклонения (утечки, износ уплотнений, нарушения в работе системы вентиляции картера).

Избегание длительной работы двигателя на холостом ходу

Продолжительная работа дизельного двигателя на холостом ходу – режим, которого следует избегать для сохранения здоровья топливной аппаратуры, особенно ТНВД, и всего силового агрегата в целом.

Хотя кратковременный холостой ход неизбежен, его затяжные периоды создают специфические условия, негативно влияющие на систему впрыска и способствующие ускоренному износу.

Негативные последствия длительного холостого хода для ТНВД и двигателя

Основные проблемы возникают из-за неоптимальных условий работы:

Недостаточное давление топлива: На низких оборотах ТНВД не создает давления, необходимого для эффективного смазывания своих собственных высокоточных пар трения (плунжерных пар, клапанов). Это ведет к их ускоренному износу и повышает риск заклинивания.
Перегрев топлива в насосе: Низкая скорость прокачки топлива через насос приводит к его сильному нагреву от горячего двигателя. Перегретое топливо теряет смазывающие свойства, что усугубляет износ деталей ТНВД.
Недогрузка двигателя: Работа без нагрузки не обеспечивает оптимальных температур в камере сгорания. Это приводит к неполному сгоранию топлива, образованию нагара на форсунках, поршнях, кольцах и в выпускном тракте (включая сажевый фильтр DPF и клапан EGR).
Ускоренное загрязнение масла: Неполное сгорание способствует проникновению несгоревшего топлива и сажи в картер двигателя, разжижая моторное масло и ухудшая его защитные свойства.

Последствие	Влияние на ТНВД	Влияние на двигатель
Низкое давление топлива	Износ плунжерных пар, клапанов; риск заклинивания	-
Перегрев топлива	Потеря смазочных свойств топлива, повышенный износ	-
Недогрузка / Низкая температура сгорания	Загрязнение форсунок нагаром	Нагар на поршнях/кольцах, закоксовывание DPF/EGR, разжижение масла

Рекомендации по минимизации вреда:

Ограничьте время прогрева на холостых: Современные дизели не требуют длительного прогрева. Достаточно 1-3 минут (зимой до 5 мин) перед началом движения. Наиболее эффективный прогрев происходит под небольшой нагрузкой.
Избегайте длительных стоянок с работающим двигателем: Если ожидание превышает 5-10 минут, предпочтительнее заглушить двигатель.
Используйте штатные системы подогрева: Для комфорта в холодное время года применяйте предпусковые подогреватели (Webasto, Eberspächer и т.п.), а не прогрев на холостом ходу.
При работе навесного оборудования: Если техника используется для привода гидравлики или генератора (например, на буровой установке, коммунальной машине), старайтесь поддерживать обороты двигателя в диапазоне 1000-1200 об/мин. Это обеспечит достаточное давление топлива и охлаждение для ТНВД.

Сознательное сокращение времени работы на холостом ходу – это простой, но действенный способ снизить износ ТНВД, предотвратить нагарообразование, продлить срок службы сажевого фильтра и моторного масла, а в итоге – увеличить ресурс и надежность всего дизельного двигателя.

Прогрев дизеля перед нагрузкой в холодное время

Прогрев дизельного двигателя перед началом движения критичен для сохранения ресурса топливной аппаратуры, особенно ТНВД. При низких температурах солярка густеет, образуя парафиновые кристаллы, что ухудшает смазывающие свойства топлива и повышает трение в прецизионных парах насоса. Без достаточного прогрева ускоряется износ плунжерных пар, регуляторов давления и форсунок.

Оптимальный режим достигается при работе мотора на холостых оборотах (800–1000 об/мин) до выхода на рабочую температуру охлаждающей жидкости (80–90°C). В этот период масло в картере и топливо в магистралях прогреваются, восстанавливая нормальную текучесть. Нагрузка на непрогретый ТНВД вызывает гидроудары из-за повышенного сопротивления в системе, что ведет к деформации валов и шестерен насоса.

Температура воздуха	Минимальное время прогрева	Рекомендуемые действия
От 0°C до -10°C	5–7 минут	Контроль загорания лампы "разогрев свечей"
От -10°C до -20°C	8–12 минут	Активация режима "зимний холостой ход" (при наличии)
Ниже -20°C	12–15 минут	Обязательное использование антигелей и подогрева топливного фильтра

Регулярная проверка состояния приводного ремня ТНВД

Приводной ремень ТНВД (топливного насоса высокого давления) обеспечивает синхронную передачу крутящего момента от коленчатого вала двигателя к насосу. Его обрыв или проскальзывание мгновенно останавливает подачу топлива, парализуя работу дизеля. Регулярный осмотр – обязательная процедура для предотвращения внезапных отказов.

Пренебрежение контролем состояния ремня ведет к критическим последствиям: нарушению фаз впрыска, повреждению распылителей форсунок и дорогостоящему ремонту самого ТНВД из-за работы "на сухую". Частота проверок регламентируется производителем, но усиливается при появлении косвенных признаков износа.

Ключевые аспекты проверки

При визуальном и тактильном контроле ремня ТНВД обращайте внимание на следующие параметры:

Целостность: Отсутствие трещин, расслоений, надрывов корда или боковых кромок.
Износ зубьев: Стертость, сколы, "маслянистость" поверхности, "разлохмачивание".
Натяжение: Проверка прогиба (обычно 10-15 мм при усилии 10 Н на середине самого длинного участка между шкивами).
Загрязнения: Отсутствие масляных пятен, следов охлаждающей жидкости, абразивной пыли.

Обязательно проверяйте состояние смежных компонентов:

Натяжные ролики и обводные шкивы: Люфт подшипников, трещины, биение.
Зубья шкивов: Забоины, деформация, заусенцы.
Защитные кожухи: Целостность, отсутствие контакта с ремнем.

Замена ремня ТНВД всегда выполняется комплектом с роликами, даже если они кажутся исправными. Используйте только оригинальные запчасти или сертифицированные аналоги, гарантирующие точность геометрии зубьев.

Признак проблемы	Возможная причина	Риск для двигателя
Свист при запуске или нагрузке	Ослабление натяжения, загрязнение маслом	Проскальзывание, перегрев, обрыв
Мелкие трещины на тыльной стороне	Старение резины, пересыхание	Внезапный разрыв при пиковой нагрузке
Следы масла на ремне	Течь сальников ТНВД или коленвала	Разрушение структуры резины, проскальзывание

Фиксируйте пробег и дату каждой проверки, а также замены ремня в сервисной книжке. Соблюдение межсервисных интервалов продлевает ресурс топливной аппаратуры и предотвращает внеплановый простой.

Контроль давления в системе смазки двигателя

Недостаточное давление масла губительно для трущихся пар ТНВД и двигателя. Оно вызывает масляное голодание, ускоренный износ вала, плунжерных пар, подшипников распредвала и коленвала, что приводит к задирам и заклиниванию.

Избыточное давление создает нагрузку на сальники, прокладки и масляный фильтр. Это провоцирует течи, выдавливание уплотнений и повреждение фильтрующего элемента, снижая качество очистки масла и ускоряя загрязнение системы.

Мониторинг и поддержание оптимального давления

Регулярно проверяйте показания штатного манометра или аварийной лампы давления при запуске и работе двигателя. Нормальные значения указываются производителем (обычно 2-5 бар на прогретом моторе). Отклонения требуют немедленной диагностики.

Основные причины отклонений давления:

Низкое давление: Износ масляного насоса, засорение маслоприемника, низкий уровень/вязкость масла, износ вкладышей или подшипников, неисправность редукционного клапана.
Высокое давление: Заклинивание редукционного клапана, использование масла с чрезмерной вязкостью, засорение масляных каналов.

Профилактические меры:

Своевременная замена масла и фильтра с использованием рекомендованных производителем материалов.
Проверка уровня масла перед каждым запуском двигателя.
Диагностика системы смазки при появлении лампы давления или нехарактерных шумов (стук, гул).
Контроль состояния редукционного клапана и масляного насоса во время планового ТО.
Применение промывки масляной системы при сильном загрязнении (строго по инструкции).

Периодическое удаление воздуха из топливопроводов

Воздушные пробки в топливной магистрали нарушают работу ТНВД, вызывая неравномерную подачу солярки, падение давления и неполное сгорание топлива. Это проявляется в затрудненном запуске двигателя, "троении", рывках при разгоне и повышенной дымности выхлопа.

Систематическая деаэрация предотвращает преждевременный износ плунжерных пар и форсунок, вызванный "сухим" трением и кавитацией. Воздух попадает в систему через микротрещины в шлангах, негерметичные соединения или при замене топливных фильтров.

Методы удаления воздуха

Для разных систем применяются:

Ручная подкачка через насос низкого давления (грушу) с последовательным ослаблением штуцеров от фильтра к ТНВД до появления плотной струи без пузырей.
Продувка обратной магистрали: кратковременный запуск мотора при открытом винте "обратки" на ТНВД до выхода воздушно-топливной смеси.
Вакуумирование через сервисный штуцер специальным насосом (для систем с электронным управлением).

Критически важно:

Использовать только чистое топливо без примесей
Контролировать целостность уплотнительных колец на фильтрах
Проверять затяжку хомутов после обслуживания

Признак завоздушивания	Последствие для ТНВД
Длительный запуск двигателя	Износ кулачкового вала и роликов
Плавающие обороты ХХ	Деформация регулировочных пружин
Потеря мощности под нагрузкой	Перегрев плунжерной пары

Диагностика форсунок: влияние на ресурс ТНВД

Состояние топливных форсунок напрямую определяет нагрузку на топливный насос высокого давления (ТНВД) и является критическим фактором для его долговечности. Неисправная или изношенная форсунка не может обеспечить правильное дозирование и распыл топлива, что заставляет ТНВД работать в экстремальных режимах для компенсации этих недостатков.

Каждый дефект форсунки создает для ТНВД специфические проблемы. Утечки, засоры, изменение факела распыла или нарушение герметичности иглы приводят к неправильному давлению в рампе, гидравлическим ударам, повышенному сливу топлива через "обратку" и необходимости постоянной перекомпенсации со стороны насоса. Это многократно ускоряет износ прецизионных плунжерных пар и других ответственных узлов ТНВД.

Как диагностика форсунок защищает ТНВД

Регулярная и профессиональная диагностика форсунок позволяет:

Выявить скрытые дефекты: Обнаружить утечки (внутренние и внешние), закоксовывание распылителей, износ иглы и седла, нарушение геометрии факела распыла до того, как они начнут активно разрушать ТНВД.
Оценить производительность и равномерность: Проверить, что все форсунки подают строго отмеренное количество топлива под одинаковым давлением, исключая перегрузку отдельных секций ТНВД.
Проверить герметичность запирания: Убедиться, что игла форсунки надежно перекрывает калиброванные отверстия распылителя после впрыска, предотвращая подвпрыски и капание топлива.
Контролировать слив в "обратку": Измерить количество топлива, стекающего через дренажную магистраль форсунок обратно в бак. Чрезмерный слив указывает на износ форсунок и заставляет ТНВД работать на пределе для поддержания давления.

Основные методы диагностики включают:

Стендовые испытания: Проверка на специальном диагностическом стенде, имитирующем работу в двигателе (давление открытия, производительность, качество распыла, герметичность, слив в обратку).
Анализ обратной топливной магистрали: Измерение объема топлива, сливаемого каждой форсункой за определенное время при работе двигателя – простой, но эффективный индикатор износа.
Анализ работы двигателя: Оценка равномерности работы цилиндров, дымности выхлопа, шумов – косвенные признаки проблем с форсунками.
Электронная диагностика (для систем Common Rail): Считывание кодов неисправностей, анализ параметров работы (давление в рампе, корректировки по цилиндрам).

Экономия на диагностике форсунок – прямая угроза ресурсу ТНВД. Своевременное выявление и устранение проблем с форсунками (чистка, ремонт, замена) снимает аномальную нагрузку с топливного насоса, предотвращает его преждевременный износ и дорогостоящий ремонт. Регулярная проверка форсунок – это инвестиция в долгую и надежную работу всей топливной аппаратуры высокого давления.

Неисправность форсунки	Причина проблемы	Влияние на ресурс ТНВД
Засорение/закоксовывание распылителя	Ухудшение проходного сечения, нарушение формы факела	Повышенное усилие плунжера для продавливания топлива, гидроудары, локальный перегрев
Износ иглы/седла (утечка)	Негерметичное закрытие, подвпрыск, капание	Падение давления в рампе, постоянная работа ТНВД на максимальной производительности для компенсации утечек, повышенный износ плунжеров
Чрезмерный слив в "обратку"	Износ внутренних уплотнений, увеличенные зазоры	ТНВД вынужден постоянно перекачивать излишний объем топлива для поддержания давления, работа на пределе мощности, перегрев, износ
Разная производительность форсунок	Износ, загрязнение, дефекты отдельных форсунок	Неравномерная нагрузка на секции ТНВД, перегрузка отдельных плунжерных пар, вибрации

Вибрация ТНВД: причины и способы устранения

Вибрации топливного насоса высокого давления (ТНВД) – опасный симптом, указывающий на внутренние неисправности. Игнорирование проблемы приводит к ускоренному износу плунжерных пар, деформации валов, разрушению подшипников и повреждению топливопроводов. Постоянная тряска нарушает точность дозирования топлива, что снижает мощность двигателя и увеличивает расход солярки.

Характерные признаки вибрации – глухое гудение, дребезжание на холостых оборотах и усиление толчков при разгоне. Вибрации часто передаются на кузов, рулевую колонку или педали. При появлении таких симптомов требуется немедленная диагностика для предотвращения критических поломок.

Основные причины возникновения вибраций:

Дисбаланс вращающихся деталей – износ кулачкового вала, деформация приводной шестерни или муфты
Неравномерная подача топлива – заклинивание плунжеров, износ распылителей форсунок, нарушение угла опережения впрыска
Механические повреждения – сколы на зубьях шестерен, трещины в корпусе, деформация вала привода
Нарушение креплений – ослабление болтов ТНВД, износ демпферных прокладок, разрушение опорных втулок
Завоздушивание топливной системы – подсос воздуха через соединения, негерметичность уплотнителей

Методы устранения неисправности:

Проверить затяжку крепежных болтов ТНВД и состояние демпфирующих прокладок
Выполнить диагностику топливной аппаратуры на стенде для выявления неисправных секций
Произвести замену изношенных плунжерных пар, регулировочной муфты и шестерен привода
Отбалансировать вал ТНВД и проверить соосность соединения с приводом двигателя
Устранить подсос воздуха в топливоподающей магистрали, заменить уплотнительные кольца

Критическая вибрация при запуске	Требует немедленной остановки двигателя – свидетельствует о разрушении внутренних компонентов
Вибрация с белым дымом выхлопа	Указывает на нарушение угла впрыска или неисправность регулятора оборотов

Борьба с коррозией на поверхности ТНВД

Коррозия металлических поверхностей ТНВД является коварным врагом, приводящим к заклиниванию плунжерных пар, нарушению герметичности корпуса и образованию токопроводящих окислов. Процесс активно развивается при контакте с водой, конденсатом или агрессивными примесями в топливе, особенно в условиях длительного простоя или эксплуатации в высокой влажности.

Негативные последствия проявляются в виде заедания регуляторов оборотов, снижения давления впрыска и ускоренного износа прецизионных деталей. Предотвращение окисления требует комплексного подхода, начиная с качества топлива и заканчивая условиями хранения оборудования.

Ключевые методы защиты

Эффективная стратегия включает:

Контроль топливной системы: установка сепараторов-подогревателей для удаления воды, применение зимних присадок, предотвращающих выпадение конденсата
Защитные покрытия: нанесение консервационных составов на наружные поверхности при сезонном хранении техники
Регламентное обслуживание: замена топливных фильтров строго по пробегу, визуальная диагностика насоса на предмет очагов ржавчины

Тип коррозии	Риски	Меры нейтрализации
Гальваническая (разные металлы)	Электролиз, разрушение алюминиевых деталей	Диэлектрические прокладки, антикоррозийные пасты
Щелевая (в зазорах)	Заклинивание клапанов регулятора	Обработка медными смазками, герметизация фланцев

При обнаружении очагов коррозии на рабочих поверхностях категорически запрещается механическая зачистка абразивами – допустима только ультразвуковая обработка в сервисных условиях. Для профилактики в топливо добавляют ингибиторы коррозии, формирующие защитную пленку на металле без влияния на смазывающие свойства солярки.

Хранение двигателя с консервацией топливной системы

Длительная консервация топливной системы дизельного двигателя предотвращает коррозию, засмоление форсунок и выход из строя ТНВД из-за старения солярки или образования конденсата. Без защиты компоненты системы подвергаются агрессивному воздействию остатков топлива, воды и воздуха.

Процедура консервации включает комплексную очистку магистралей и заполнение системы специальными составами, вытесняющими топливо и создающими защитную пленку на металлических поверхностях. Это блокирует окисление и нейтрализует активные соединения.

Порядок консервации

Полная промывка топливной системы для удаления остатков дизеля и осадка
Заправка консервирующей жидкостью через топливный фильтр или магистраль подачи
Прогон состава через систему кратковременным прокручиванием мотора стартером (без запуска!)
Отключение топливопроводов и герметизация открытых патрубков заглушками
Обработка ТНВД и форсунок аэрозольным консервантом

Критерии выбора консерванта

Параметр	Требование
Антикоррозионные свойства	Образование устойчивой защитной пленки на плунжерных парах
Совместимость с уплотнениями	Отсутствие реакции с резиновыми и полимерными деталями
Стабильность состава	Сохранение свойств при температуре от -40°C до +50°C

После расконсервации обязательна полная замена жидкости на свежее топливо с предварительной прокачкой системы. Не допускается запуск двигателя с консервантом вместо солярки – это вызывает разрушение деталей ТНВД из-за отсутствия смазывающих свойств.

Регулярная консервация при сезонном хранении (более 3 месяцев) сокращает износ плунжерных пар на 60–70% и предотвращает заклинивание распылителей форсунок из-за полимеризации топливного лака.

Ресурс ТНВД: факторы, влияющие на срок службы

Качество топлива – ключевой фактор долговечности ТНВД. Примеси, вода и абразивные частицы в солярке вызывают ускоренный износ прецизионных пар насоса. Низкая смазывающая способность топлива усиливает трение в плунжерной группе, сокращая ресурс на 30-50%.

Регулярность технического обслуживания напрямую определяет срок эксплуатации насоса. Несвоевременная замена топливных фильтров приводит к проникновению загрязнений в систему, а игнорирование регулировок давления нарушает рабочие параметры ТНВД.

Дополнительные факторы износа

Воздушные пробки: Подсос воздуха через неплотные соединения топливопроводов вызывает сухое трение деталей
Некорректная работа форсунок: Зависание игл распылителей создает обратные гидроудары, повреждающие плунжеры
Эксплуатационные режимы: Постоянная работа на низких оборотах без прогрева ускоряет коррозию элементов

Фактор риска	Последствие для ТНВД	Профилактика
Биодизельное топливо	Разрушение резинотехнических элементов	Использование совместимых уплотнений
Перегрев двигателя	Деформация корпуса насоса	Контроль системы охлаждения
Механические вибрации	Разрушение подшипников вала привода	Замена демпферов ремня ГРМ

Присадки и модификаторы топлива требуют осторожного применения. Химически агрессивные составы повреждают распределительные клапаны и регуляторы давления. Длительная стоянка с пустым топливным баком вызывает коррозию внутренних поверхностей из-за конденсата.

Когда промывка ТНВД эффективна, а когда нужен ремонт

Правильное определение причины неисправности ТНВД критически важно для выбора адекватного и экономически оправданного метода восстановления его работоспособности. Промывка – это относительно недорогая и быстрая процедура, но она эффективна только в определенных случаях.

Необоснованная промывка при наличии серьезных внутренних повреждений насоса не только не решит проблему, но и может усугубить ее, отложив необходимый ремонт и приведя к более дорогостоящим последствиям для всего двигателя. Понимание границ применимости промывки позволяет избежать лишних затрат и продлить ресурс ТНВД.

Когда промывка ТНВД эффективна (и часто достаточна)

Промывка топливной системы, включая ТНВД, дает наилучший результат при следующих условиях:

Легкие загрязнения: Образование смол, лаков, парафинов или незначительных отложений внутри насоса и форсунок из-за длительного использования некачественного топлива или естественного старения топлива в системе.
Начальные признаки проблем: Появление незначительных симптомов только на холодном двигателе: кратковременная неустойчивая работа, небольшое затруднение пуска, легкое дымление, которые исчезают после прогрева.
Профилактика: Плановое обслуживание после длительного простоя техники, перед сезонной эксплуатацией или при переходе на топливо другого стандарта (например, с летнего на зимнее) для предотвращения потенциальных проблем.
Отсутствие механических повреждений: Когда диагностика (включая замер давления и анализ работы) не выявила износа плунжерных пар, нагнетательных клапанов, регулятора оборотов или повреждения корпуса.

Симптом	Промывка может помочь	Требуется ремонт/замена
Трудный запуск (особенно холодный)	Да, если проблема исчезает при прогреве	Да, если проблема постоянная или только на горячую
Неустойчивая работа на холостых	Да, при легкой "троткости"	Да, при сильной вибрации, глохнущем двигателе
Потеря мощности	Редко, только при очень легкой форме	Практически всегда
Повышенный расход топлива	Иногда, как сопутствующий эффект	Часто
Дымление (черный/белый/сизый дым)	Возможно при легком черном дыме от неполного сгорания	Да, при сильном или постоянном дымлении любого цвета
Стуки, металлический шум из ТНВД	Нет	Да, срочно
Подтеки топлива из корпуса ТНВД	Нет	Да (уплотнения, корпус)

Когда промывка бесполезна и необходим ремонт или замена ТНВД

Промывка не решит проблему и является пустой тратой времени и денег при наличии следующих признаков:

Механический износ трущихся пар: Износ плунжерной пары, нагнетательных клапанов, рейки ТНВД или подшипников вала привода. Это приводит к падению давления, нарушению цикловой подачи и регулировки.
Повреждение или коррозия деталей: Задиры на рабочих поверхностях, сколы, сильная коррозия, деформация элементов насоса.
Неисправность регулятора оборотов: "Уход" оборотов, невозможность стабилизировать холостой ход, превышение максимальных оборотов – требуют ремонта или замены регулятора.
Нарушение герметичности: Утечки топлива через уплотнения (сальники, прокладки) или трещины в корпусе ТНВД.
Явные стуки или посторонние шумы, исходящие непосредственно от ТНВД во время работы.
Симптомы проявляются постоянно, независимо от температуры двигателя (особенно трудный пуск на горячую, постоянная потеря мощности, устойчивое дымление).
Отсутствие давления топлива на выходе из ТНВД, подтвержденное диагностическим оборудованием.

Попытка промыть насос при наличии механического износа или повреждений не восстановит геометрию изношенных пар и герметичность, а в некоторых случаях может даже ускорить окончательный выход ТНВД из строя из-за вымывания остатков смазки с критических поверхностей. В таких ситуациях требуется квалифицированная диагностика, разборка и ремонт с заменой изношенных или поврежденных деталей, либо замена насоса в сборе.

Частые ошибки при самостоятельном ремонте ТНВД

Недостаточная чистота рабочей зоны приводит к попаданию абразивных частиц внутрь прецизионных элементов насоса. Пыль или металлическая стружка, оставшиеся на поверхности при разборке, мгновенно выводят из строя плунжерные пары и распылители форсунок.

Игнорирование заводских меток и порядка демонтажа осложняет последующую сборку. Отсутствие маркировки фаз газораспределения, положения кулачкового вала или взаимной ориентации деталей вызывает сбои в синхронизации и некорректную работу ТНВД.

Критические недочеты

Применение неподходящих инструментов: Использование ударных головок или тисков для разборки прецизионных пар, что вызывает деформации.
Неконтролируемая затяжка соединений: Перетяжка топливных штуцеров или крепежных болтов, ведущая к короблению корпуса и утечкам.
Пренебрежение калибровкой: Установка пружин регулятора или рейки ТНВД "на глаз" без стендовой проверки давления и цикловой подачи.

Ошибка	Последствие	Решение
Замена уплотнений без диагностики износа	Повторные течи топлива, подсос воздуха	Комплексная дефектовка всех пар трения
Использование неоригинальных запчастей	Несоответствие допусков, ускоренный износ	Применение сертифицированных комплектующих

Неполная промывка топливных каналов после ремонта, оставляющая металлическую стружку в системе.
Отказ от регулировки угла опережения впрыска после монтажа насоса, провоцирующий жесткую работу двигателя.
Экономия на замене сопутствующих компонентов (топливных фильтров, подкачивающего насоса), снижающая ресурс отремонтированного ТНВД.

Факторы, влияющие на стоимость профессионального ремонта ТНВД

Окончательная цена восстановления топливного насоса высокого давления (ТНВД) формируется под воздействием множества взаимосвязанных факторов. Предсказать точную сумму до проведения тщательной диагностики практически невозможно.

Стоимость напрямую отражает сложность работ, необходимых для восстановления работоспособности узла и обеспечения его надежной работы в дальнейшем. Экономия на качественном ремонте часто оборачивается повторными поломками и более значительными расходами.

Ключевые аспекты, определяющие цену

Основные факторы, от которых зависит стоимость профессионального ремонта ТНВД:

Тип и степень неисправности: Замена одной изношенной прокладки обойдется дешевле, чем восстановление прецизионной пары плунжер-гильза или ремонт сложной электронной системы управления (например, на насосах с электромагнитными клапанами).
Модель и производитель ТНВД: Ремонт распространенных моделей (например, Bosch CP1, Delphi DPC) часто дешевле из-за доступности запчастей. Редкие, старые или насосы премиальных брендов требуют более дорогих деталей и специфических знаний.
Необходимость замены запчастей: Объем заменяемых компонентов – главный драйвер стоимости. Цены на прецизионные пары, регуляторы давления, электроклапаны, подкачивающие насосы, уплотнения сильно различаются. Использование оригинальных (OEM) запчастей значительно дороже, чем качественных аналогов.
Тип требуемого ремонта: Простая замена сальников и уплотнений ("переборка") дешевле, чем регулировка момента впрыска, восстановление геометрии корпуса или ремонт электронного блока управления насосом.
Стоимость диагностики: Качественная диагностика на стенде с использованием специализированного оборудования – обязательный и оплачиваемый этап точного определения неисправности.
Сложность разборки/сборки и регулировки: Некоторые ТНВД конструктивно сложны для демонтажа/монтажа и требуют много времени на точную регулировку параметров (давление, момент впрыска) после ремонта.
Репутация и оснащенность мастерской: Специализированные СТО с современным диагностическим и ремонтным стендовым оборудованием, имеющие опытных мастеров, обычно берут больше, но и гарантируют качество.

Фактор	Влияние на стоимость	Пример
Тип поломки	Высокое	Замена прокладки vs восстановление плунжерной пары
Модель ТНВД	Высокое	Bosch Common Rail vs редкая роторная модель
Качество запчастей	Высокое	Оригинал (OEM) vs качественный аналог
Объем замены деталей	Очень высокое	Комплект уплотнений vs комплект плунжерных пар + регулятор
Сложность регулировки	Среднее/Высокое	Насосы с электронным управлением требуют калибровки

Помните, что точная диагностика – это первый и необходимый шаг к определению реальной стоимости ремонта. Попытки сэкономить на диагностике или выборе непрофессиональных мастеров часто приводят к неполному устранению неисправности, повторным отказам и, в итоге, к гораздо большим затратам, чем первоначальный качественный ремонт у проверенного специалиста.

Когда выгоднее заменить ТНВД, чем ремонтировать

Замена ТНВД становится экономически оправданной, когда стоимость восстановительных работ превышает 60-70% от цены нового или качественного восстановленного агрегата. В таких условиях инвестиции в ремонт теряют смысл из-за высокого риска повторных поломок и отсутствия гарантий на долговечность узла.

Техническая целесообразность замены возникает при критических повреждениях основных компонентов: деформации вала привода, износе корпуса плунжерной пары, коррозии распылителей или необратимых дефектах электронного блока управления. Восстановление таких элементов либо невозможно, либо требует непропорциональных затрат.

Ключевые ситуации для выбора замены

Многократный ремонт в анамнезе – ресурс насоса исчерпан после 2-3 восстановлений, дальнейшая эксплуатация нерентабельна.
Дефицит запчастей – для устаревших моделей (например, Bosch VP44, Delphi DP210) оригинальные комплектующие недоступны или дороже нового аналога.
Критические механические повреждения:
- Трещины/сколы корпуса
- Глубокие задиры на гильзах плунжеров
- Деформация кулачкового вала

Параметр	Ремонт	Замена
Срок службы после вмешательства	30-50 тыс. км	120+ тыс. км
Гарантия на работы	3-6 месяцев	1-2 года
Риск для двигателя	Высокий (некачественные запчасти)	Минимальный

При диагностике износа свыше 80% – восстановление работоспособности временное, экономия на ремонте приводит к ускоренному выходу из строя форсунок и поршневой группы.
Эксплуатация на альтернативном топливе (биодизель, газодизель) – химический состав горючего вызывает ускоренную коррозию, ремонт не устраняет последствий.

Выбор запчастей: оригинал, аналоги или восстановленные

Качество комплектующих напрямую определяет ресурс отремонтированного ТНВД и стабильность работы двигателя. Неправильный выбор приводит к повторным поломкам, повышенному расходу топлива, потере мощности и ускоренному износу других узлов топливной системы.

Основные варианты при ремонте включают оригинальные детали, совместимые аналоги от сторонних производителей и восстановленные элементы. Каждый тип имеет специфические преимущества и риски, которые необходимо оценивать с учетом состояния насоса, бюджета и требуемого срока эксплуатации.

Критерии выбора компонентов для ТНВД

При подборе учитывайте следующие ключевые факторы:

Репутация производителя: Известные бренды (Bosch, Denso, Delphi для оригиналов; Zexel, Stanadyne для аналогов) обеспечивают стабильное качество.
Соответствие допускам: Детали должны строго соответствовать заводским спецификациям по размерам, материалам и давлению.
Гарантии: Проверяйте условия гарантийного обслуживания от поставщика и мастерской.

Тип запчастей	Преимущества	Недостатки	Рекомендации по применению
Оригинал (OEM)	Идеальное соответствие, максимальный ресурс, надежность	Высокая стоимость (до 2-3 раз дороже аналогов)	Критичные узлы (плунжерные пары, распылители), новые двигатели
Качественные аналоги	Оптимальное соотношение цены и качества, сертификация ISO	Риск контрафакта, вариативность ресурса	Неответственные детали (прокладки, уплотнения), ремонт старых агрегатов
Восстановленные	Низкая цена, экологичность (повторное использование)	Непредсказуемый срок службы, риск скрытых дефектов	Временный ремонт, ограниченный бюджет, снятые с производства модели

Важные предостережения:

Избегайте безымянных комплектующих из несертифицированных источников – экономия приводит к повторному ремонту.
Требуйте проверки сертификатов на аналоги и тестовые отчеты на восстановленные детали.
Для гибридных решений (оригинал + аналог) согласовывайте совместимость со специалистом.

Список источников

При подготовке материалов о ремонте топливных насосов высокого давления и обслуживании дизельных двигателей использовались авторитетные технические издания и документация. Эти источники содержат детальные сведения о конструктивных особенностях систем впрыска, методиках диагностики и современных ремонтных технологиях.

Следующая подборка включает нормативную документацию производителей, специализированные справочники и практические руководства по эксплуатации. Данные материалы обеспечивают достоверность технических рекомендаций и помогают избежать распространённых ошибок при обслуживании ТНВД.

Техническая литература и документация

Руководства по ремонту и обслуживанию дизельных двигателей (Bosch, Delphi, Denso)
Технические бюллетени производителей ТНВД: Bosch Diesel Service, Siemens VDO Technical Guides
ГОСТ Р 52709-2007 "Топливная аппаратура дизелей. Общие технические условия"
Учебные пособия: "Конструкция и расчёт топливной аппаратуры дизелей" (В.И. Крылов)

Специализированные материалы

Журнал "Автосервис: практика и технологии" (разделы по диагностике Common Rail)
Сборник трудов НАМИ "Актуальные проблемы эксплуатации дизельных двигателей"
Протоколы испытаний ТНВД лаборатории "Топливные системы и экология двигателей" МГТУ им. Баумана
Технические отчёты "Влияние качества топлива на ресурс плунжерных пар" (НИИ Автопром)
