Ремонт турбин - точная диагностика и восстановление

Статья обновлена: 18.08.2025

Турбокомпрессор – критически важный компонент современных двигателей, напрямую влияющий на мощность, экономичность и экологические показатели автомобиля. Его выход из строя приводит к серьезным последствиям: резкой потере тяги, повышенному расходу масла и топлива, а в запущенных случаях – к полному отказу силового агрегата.

Своевременная и профессиональная диагностика турбины позволяет точно определить характер неисправности: от утечек воздуха и масла до повреждения геометрии, износа подшипников или деформации вала. Точное выявление причины – основа для корректного ремонта, который может включать замену картриджа, восстановление геометрии, ремонт актуатора или замену корпусных деталей.

Качественный ремонт требует глубокого понимания принципов работы турбонаддува, использования специализированного оборудования и оригинальных запчастей. Пренебрежение этими условиями неизбежно ведет к повторным поломкам и значительному сокращению ресурса узла.

Подготовка рабочего места для демонтажа турбины

Обеспечьте достаточное пространство вокруг двигателя и турбокомпрессора, исключив риск случайных ударов или падений инструментов. Уберите посторонние предметы, масляные пятна и жидкости с поверхности для предотвращения травматизма. Проверьте стабильность освещения – используйте переносные лампы при недостаточной видимости в моторном отсеке.

Подготовьте специализированные инструменты: комплект головок с удлинителями, трещотку, динамометрический ключ, съёмники для патрубков и хомутов. Заранее разместите контейнеры для крепежа и мелких деталей (маркируйте их при работе с несколькими турбинами). Рядом установите ёмкости для слива остаточного масла из маслопроводов турбины и сбора охлаждающей жидкости.

Ключевые этапы организации

Отключение систем: Сбросьте давление в топливной системе, отсоедините клеммы АКБ.
Защита компонентов: Закройте ветошью открытые патрубки воздуховода, масляные и жидкостные магистрали после отсоединения для предотвращения попадания загрязнений.
Обеспечение доступа: Демонтируйте мешающие элементы (воздушный фильтр, экраны, интеркулер) согласно сервисной документации.

Используйте таблицу для контроля состояния расходников:

Позиция	Статус
Прокладки фланцев	Подлежат замене (новые в наличии)
Уплотнительные кольца	Проверить целостность после снятия
Болты крепления	Очистить от нагара, подготовить замену при деформации

Продумайте траекторию извлечения турбины – убедитесь в отсутствии препятствий на пути движения узла. При работе с электронными актуаторами (VGT) избегайте механических нагрузок на разъёмы и проводку. Фиксируйте положение всех снятых элементов (фото/схемы) для упрощения последующего монтажа.

Снятие турбокомпрессора: пошаговая инструкция

После выполнения подготовительных операций приступают к непосредственному демонтажу узла. Необходимо последовательно отсоединить все коммуникации и крепежные элементы, фиксирующие турбину на двигателе.

Строго соблюдайте чистоту при работе: попадание абразивных частиц или мусора в масляные каналы недопустимо. Заглушайте открытые отверстия сразу после отсоединения магистралей.

Отсоединение воздушных патрубков:
- Ослабьте хомуты впускного и выпускного воздуховодов
- Аккуратно снимите патрубки, избегая деформации
Демонтаж масляных магистралей:
- Подставьте емкость для сбора остатков масла
- Ключом открутите питающую и сливную трубки
- Немедленно установите заглушки на штуцеры двигателя
Отключение систем охлаждения (при наличии):
- Слейте антифриз из контуров охлаждения турбины
- Отсоедините шланги подачи и возврата ОЖ
Снятие крепежных элементов:
- Выкрутите болты крепления к выпускному коллектору
- Отсоедините кронштейны-опоры корпуса
- Отсоедините вакуумные шланги и электрические разъемы актуатора/датчиков
Извлечение турбокомпрессора:
- Расшатайте узел для разрушения прикипевшего уплотнения
- Поддерживая снизу, плавно снимите турбину с посадочных фланцев
- Немедленно закройте выпускной коллектор чистой ветошью

Критичные моменты	Последствия нарушения
Заглушение масляных каналов	Загрязнение масляной системы, задиры двигателя
Деформация патрубков	Подсос воздуха, падение давления наддува
Падение турбины при демонтаже	Разрушение крыльчаток, корпуса подшипников

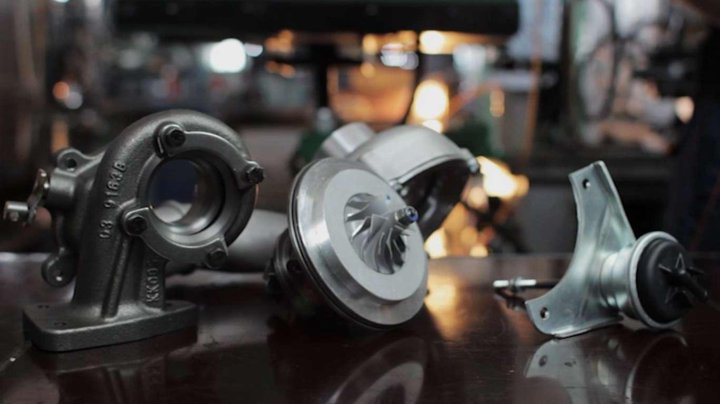

Разборка турбины: порядок и ключевые моменты

Перед началом разборки убедитесь в наличии чистой рабочей зоны, необходимых инструментов (динамометрический ключ, съемники, метки) и документации производителя. Обязательно промойте и высушите корпус турбины для предотвращения попадания загрязнений во внутренние полости.

Слейте моторное масло из системы смазки турбокомпрессора и отсоедините все патрубки (воздушные, масляные, жидкостные). Четко зафиксируйте взаимное положение всех снимаемых элементов (например, угол установки картриджа относительно корпусов) с помощью фото или меток краской.

Этапы разборки и важные нюансы

Корпусные компоненты:

Снимите тепловой экран (при наличии), открутив крепежные болты.
Ослабьте хомуты и аккуратно снимите воздушные патрубки на входе/выходе.
Открутите VGT-актуатор (для турбин с изменяемой геометрией), сохраняя регулировочные шайбы.

Разъединение корпусов:

Используйте динамометрический ключ для последовательного равномерного откручивания болтов стяжного бандажа или корпусных гаек.
Легкими ударами мягкой киянки отделите корпус компрессора от центрального. Не применяйте клинья или отвертки в стыке.
Извлеките уплотнительные кольца или прокладки между корпусами для замены.

Узел	Риски при разборке	Меры предосторожности
Картридж (сердцевина)	Деформация вала, повреждение лопаток	Не прикладывать радиальные нагрузки, использовать съемник
Кольца турбины/компрессора	Потеря упругости, задиры	Пометка ориентации, проверка на трещины
Подшипники скольжения	Загрязнение масляных каналов	Чистка мягкой щеткой, маркировка позиций

Демонтаж роторной группы: Аккуратно извлеките картридж, удерживая его за корпус подшипников. Запрещено браться за вал или лопатки колес! Снимите стопорные кольца и упорные шайбы, отмечая их расположение. Проверьте вал на люфт и биение до полной разборки подшипникового узла.

Дефектовка лопаток компрессорного колеса

Визуальный осмотр выявляет явные повреждения: вмятины, задиры, сколы кромок, коррозионные пятна или следы эрозии на входных кромках. Особое внимание уделяют зонам перехода лопатки в ступицу и концевым участкам, где концентрируются механические напряжения. Обязательно проверяется отсутствие посторонних частиц металла, застрявших в межлопаточных каналах.

Измерение геометрических параметров проводится с помощью шаблонов, микрометров и проекторов. Контролируются: профиль лопатки по сечениям, угол установки, радиальный и осевой люфты ротора, ширина лопатки в критичных сечениях. Сравнение с паспортными данными выявляет деформации от перегрева или усталостные изменения формы.

Методы контроля скрытых дефектов

Капиллярная дефектоскопия (ПВК): обнаруживает поверхностные трещины длиной от 0,01 мм на вогнутых поверхностях и кромках с помощью пенетранта.
Ультразвуковой контроль (УЗК): выявляет внутренние расслоения, усталостные микротрещины в теле лопатки и зоне крепления к диску.
Магнитопорошковый метод (МПД): применяется для ферромагнитных сплавов с целью обнаружения поверхностных и подповерхностных дефектов.

Тип дефекта	Критерий браковки	Возможность ремонта
Трещины любой локализации	Недопустимы	Замена лопатки
Эрозия входной кромки > 0,3 мм	Потеря сечения >15%	Зачистка + балансировка
Деформация профиля	Отклонение > ±0,5° от номинала	Правка (ограниченно)

После дефектовки лопатки сортируются на группы: годные, требующие ремонта и непригодные. Критичные повреждения (трещины, отколы фрагментов, необратимая деформация) требуют обязательной замены элемента. При ремонте эрозионных повреждений методом шлифовки обязательно контролируется минимально допустимая толщина стенки согласно техническим условиям производителя.

Контроль биения вала ротора турбины

Биение вала ротора – критический параметр, определяющий вибрационную устойчивость турбоагрегата. Превышение допустимых значений вызывает ускоренный износ подшипников, контакт лопаток с корпусом и разрушение уплотнений. Контроль выполняется после каждого ремонта или при появлении симптомов вибрации.

Измерения проводят индикатором часового типа с точностью 0,01 мм при медленном провороте ротора. Датчик устанавливают перпендикулярно оси вала в зоне опорных шеек и уплотнений. Вал фиксируют в двух положениях (0° и 180°) для выявления изгиба, выполняя замеры в 3-4 осевых сечениях.

Ключевые аспекты контроля

Технология измерения включает:

Монтаж индикатора на магнитной стойке с жесткой фиксацией на статоре
Поворот ротора с шагом 45° и регистрацию показаний
Расчет биения как разницы между max и min значениями
Сравнение результатов с нормами производителя (обычно ≤0,05 мм)

Типовые причины отклонений:

Механическая деформация от перегрева или удара
Неравномерный износ опорных поверхностей
Некорректная сборка компонентов ротора
Остаточная неуравновешенность после балансировки

При превышении норм выполняют правку вала гидропрессом или замену узла. После ремонта обязателен повторный контроль с составлением протокола, где указывают:

Точки замера
Фактические значения
Допуски по ТУ
Температурные условия испытаний

Оценка состояния подшипников скольжения

Визуальный осмотр начинают после разборки турбины и извлечения подшипников. Основное внимание уделяют рабочим поверхностям вкладышей и шейкам вала. Ищут признаки задиров, глубоких царапин, локальных отслоений антифрикционного слоя, неравномерного износа или коррозионных повреждений. Обязательно проверяют наличие и состояние смазочных канавок.

Замеряют геометрические параметры: толщину вкладышей в контрольных точках, зазор между валом и подшипником (радиальный и осевой), степень конусности и овальности шеек. Сравнивают полученные значения с допусками производителя. Используют микрометры, нутромеры и щупы для точного контроля.

Ключевые критерии оценки

Целостность покрытия: Отслоение баббита >10% поверхности или трещины, достигающие стальной основы, требуют замены вкладыша.
Глубина дефектов: Задиры/царапины глубже 0.05 мм или занимающие >25% площади контакта критичны.
Зазоры: Превышение максимально допустимого радиального зазора на 15% ведет к вибрациям и перегреву.
Прилегание: Проверка "на краску" выявляет пятна контакта – требуется ≥70% равномерного покрытия.

Дополнительные методы включают ультразвуковой контроль для выявления скрытых расслоений и магнитную дефектоскопию стальных спинок вкладышей. При наличии металлических частиц в масле проводят спектральный анализ для идентификации материала и источника износа.

Тип дефекта	Последствия	Решение
Полировка шеек	Уменьшение зазора, риск схватывания	Шлифовка вала + замена вкладышей
Эрозия кавитацией	Выкрашивание баббита, вибрация	Замена пары, проверка системы смазки
Усталостные трещины	Разрушение вкладыша под нагрузкой	Обязательная замена

Окончательный вердикт выносят по совокупности параметров. Даже при допустимом износе учитывают наработку турбины и плановый межсервисный интервал – часто экономически целесообразна замена вкладышей "в сборе" при достижении 70% ресурса.

Диагностика масляных каналов на засоры

Засорение масляных каналов турбины приводит к масляному голоданию подшипникового узла, провоцируя перегрев, ускоренный износ и заклинивание ротора. Основные причины – низкое качество масла, нарушение интервалов замены, попадание продуктов износа двигателя или посторонних частиц.

Диагностика выполняется последовательно после демонтажа турбокомпрессора. Визуальный осмотр входных/выходных отверстий каналов обязателен, но не гарантирует выявления внутренних засоров.

Методы проверки

Механическая продувка:

Подача сжатого воздуха (до 4 бар) через маслоподводящий штуцер
Контроль выхода воздуха из сливного канала и опор подшипников
Прерывистый поток или его отсутствие – признак закупорки

Гидравлическое тестирование:

Заглушить выходные отверстия каналов
Заполнить систему очищенным моторным маслом
Подать давление 2-3 бар через масляную магистраль
Фиксировать время падения давления: резкое снижение указывает на проходимость, стабильное давление – на засор

Инструментальный контроль:

Гибкий эндоскоп	Визуализация состояния стенок каналов, отложений
Калиброванные щупы	Проверка диаметра критических сечений (особенно в зоне втулок)

Обнаруженные отложения требуют химической промывки спецрастворами или механической очистки мягкими ёршиками. Повторная диагностика после чистки обязательна. При невосстановимой проходимости каналов узел подлежит замене.

Проверка актуатора: методы и параметры

Контроль работоспособности актуатора турбины выполняется для выявления механического износа, электрических неисправностей и отклонений в регулировании давления наддува. Основные проверяемые параметры включают сопротивление обмотки, ход штока, скорость срабатывания и фактическое давление срабатывания клапана.

Диагностика проводится при выключенном двигателе (статическая проверка) и во время работы силового агрегата (динамический контроль) с использованием специализированного оборудования.

Методы диагностики

Электрические измерения:

Тест сопротивления обмотки (номинал: 5-20 Ом)
Проверка целостности проводки и отсутствия КЗ на корпус
Контроль управляющего сигнала ЭБУ осциллографом

Механические проверки:

Оценка свободного хода штока ручным вакуумным насосом
Измерение полного хода штока (типовое значение: 8-15 мм)
Фиксация давления начала движения штока (P_min)
Определение давления полного открытия (P_max)

Динамическое тестирование:

Сравнение заданного и фактического положения штока сканером
Анализ скорости перемещения штока при ступенчатом изменении давления
Контроль герметичности вакуумной системы

Параметр	Норма	Признаки отклонений
Сопротивление	8±2 Ом	Обрыв цепи, межвитковое замыкание
Ход штока	10±1.5 мм	Залипание, деформация рычага
P_min	0.3-0.5 бар	Износ пружины, загрязнение
Время срабатывания	<500 мс	Загрязнение штока, низкий вакуум

Критичные неисправности: Заедание штока в крайних положениях, расслоение диафрагмы, нарушение калибровки пружины. Требуют замены узла или регулировки.

Тестирование геометрии турбины переменного сечения

Проверка корректности работы механизма изменения геометрии – критический этап диагностики турбин с изменяемым сопловым аппаратом (VNT/VGT). Неисправности в системе управления лопатками приводят к снижению эффективности турбонаддува, повышенному дымлению или аварийным режимам работы двигателя. Основная цель тестирования – выявление отклонений в подвижности элементов, позиционировании и синхронности перемещения направляющих лопаток.

Диагностика начинается с визуального осмотра актуатора, тяг, рычагов и кольца управления на предмет механических повреждений и коррозии. Обязательно проверяется люфт штока актуатора и кинематической цепи. Далее выполняется ручная проверка свободы хода лопаток: через сервисное отверстие в корпусе турбины (сняв теплоизоляционный экран) кольцо аккуратно проворачивается специальным инструментом для оценки плавности перемещения без заеданий.

Методы контроля электронных систем

Для турбин с электрическим актуатором последовательно выполняются:

Сканирование кодов ошибок через диагностический разъем OBD-II
Проверка сигналов управления с ЭБУ двигателя осциллографом
Тестирование обратной связи датчика положения (значение сопротивления должно меняться плавно без провалов)

Пневматические/вакуумные актуаторы проверяются:

Мановакуумметром на герметичность системы
Измерением скорости срабатывания штока при подаче эталонного давления
Контролем точности позиционирования по калиброванной шкале

Таблица допустимых параметров (типовые значения):

Параметр	Норма	Критическое отклонение
Ход штока актуатора	10-15 мм	±1.5 мм
Сопротивление датчика	800-2500 Ом	Обрыв/КЗ
Время срабатывания (пневм.)	0.8-1.2 сек	>2 сек

При обнаружении заеданий механизма обязательна разборка турбины. Угол поворота лопаток замеряется индикаторным угломером и сравнивается с паспортными данными производителя. После ремонта выполняется калибровка нулевого положения через диагностическое ПО или ручную инициализацию.

Обнаружение трещин в корпусе горячей части

Визуальный осмотр поверхности корпуса под увеличением обязателен даже при отсутствии явных дефектов. Используйте переносные микроскопы (до 40x) для выявления микротрещин в зонах термических напряжений: фланцевых соединениях, патрубках и участках с резкими перепадами толщины стенок. Очистите поверхности от нагара металлическими щетками и химическими растворителями перед контролем.

Применяйте капиллярную дефектоскопию (пенетранты) на охлаждённом корпусе после демонтажа. Нанесите проникающую жидкость с высоким контрастом (красный/белый), выдержите согласно техрегламенту, удалите излишки и активируйте проявитель. Реагируйте на любые линейные индикации длиной свыше 2 мм – они требуют дополнительной верификации.

Методы подтверждения дефектов

Выявленные трещины требуют оценки глубины и направления распространения. Приоритетные способы:

Ультразвуковой контроль (фазированные решетки) – для сквозных трещин и скрытых дефектов под внутренними покрытиями
Вихретоковый анализ – при поверхностных трещинах в электропроводящих материалах
Рентгенография – для сложнопрофильных участков с ограниченным доступом

Фиксируйте параметры всех трещин в протоколе с указанием:

Координат относительно монтажных меток
Длины (с погрешностью ±0.5 мм)
Ориентации относительно оси корпуса
Наличия ответвлений

Критерий	Ремонтопригодность	Требуемое действие
Глубина ≤15% толщины стенки	Да	Шлифовка + контроль
Глубина 15-30% толщины	Условно	Сварка после фрезеровки
Сквозные/разветвленные	Нет	Замена узла

Важно: Трещины в зонах крепления сопловых аппаратов или опорных лап считаются критическими независимо от размера – такие элементы подлежат обязательной замене. После любого ремонта проведите гидравлические испытания корпуса под давлением, превышающим рабочее на 25%.

Чистка и удаление карбонизированных отложений

Карбонизированные отложения образуются в результате термического разложения масла и нагара на горячих элементах турбины, таких как корпус турбинного колеса, каналы VGT, актуаторы и сопловые аппараты. Эти наслоения ухудшают подвижность деталей, нарушают геометрию газовых трактов и снижают эффективность работы системы.

Неудаленные отложения приводят к заеданию механизмов изменяемой геометрии, провоцируют дисбаланс ротора из-за неравномерного нагара и вызывают перегрев компонентов из-за нарушенного теплоотвода. В критических случаях это может вызвать клин ротора или разрушение лопаток.

Методы очистки

Химическая обработка: Специализированные растворители (например, на основе щелочных составов) наносятся методом погружения или распыления. Требуют точного соблюдения времени экспозиции и нейтрализации остатков для защиты сплавов.

Механическая очистка:

Пескоструйная обработка абразивами низкой агрессивности (сода, скорлупа грецкого ореха)
Ручная очистка нейлоновыми щетками и скребками из мягких металлов

Ультразвуковые ванны: Применяются для мелких деталей (форсунки, клапаны) в сочетании с моющими растворами. Ультразвуковая кавитация эффективно разрушает плотные отложения в труднодоступных полостях.

Этапы работ:

Демонтаж турбокомпрессора и разборка на компоненты
Визуальная диагностика степени загрязнения
Подбор метода очистки для каждой детали
Контроль качества после обработки (отсутствие остатков абразива, сохранность поверхностей)

Критичные зоны	Рекомендуемый метод
Кольцо VGT, направляющие лопатки	Химическая очистка + мягкий абразив
Каналы маслоподачи	Промывка растворителем под давлением
Лабиринтные уплотнения	Ультразвуковая ванна

Замена уплотнений вала и сальников

Износ уплотнений вала и сальников турбокомпрессора неизбежно приводит к утечкам масла в корпус турбины или выхлопную систему. Это провоцирует сизый дым из выхлопной трубы, падение уровня смазки в двигателе, повышенный расход масла и риск закоксовывания узла. Своевременная замена этих элементов критически важна для предотвращения масляного голодания и повреждения подшипников скольжения.

Работы требуют полной разборки турбокомпрессора с демонтажем улиток, картриджа и вала ротора. Необходима тщательная очистка всех деталей от нагара и загрязнений перед установкой новых уплотнений. Обязательна проверка посадочных поверхностей на валу и корпусе подшипников на предмет выработки или задиров – даже незначительные дефекты вызовут повторную течь.

Ключевые этапы замены

Демонтаж турбины: Снятие с двигателя, очистка внешних поверхностей от грязи
Разборка картриджа: Раскручивание стопорных колец, извлечение вала ротора в сборе с колесами
Дефектовка: Контроль состояния вала, упорных шайб, масляных каналов
Подбор уплотнений: Использование оригинальных комплектующих с учетом термостойкости
Монтаж: Установка новых сальников с применением спецоснастки для запрессовки без перекоса

Особое внимание уделяется правильной ориентации уплотнительных колец (маслосъемных и газовых) – их кромки должны быть направлены в сторону зоны высокого давления. После сборки обязательна проверка осевого и радиального люфтов вала в пределах допусков производителя. Категорически запрещается запуск турбины без предварительной проливки масляной системы двигателя для предотвращения сухого пуска.

Тип уплотнения	Зона установки	Последствия износа
Маслосъемное кольцо	Со стороны компрессора	Утечка масла во впускной тракт
Газовое уплотнение	Со стороны турбины	Попадание масла в выхлопную систему
Торцевые сальники	Упорные подшипники	Снижение давления масла, задиры вала

Балансировка роторной группы на стенде

Балансировка роторной группы – обязательный этап ремонта турбины, направленный на устранение дисбаланса вращающихся масс. Неустраненный дисбаланс вызывает вибрации, ускоренный износ подшипников, уплотнений и других критичных узлов, что приводит к сокращению ресурса агрегата и риску катастрофических поломок. Точная балансировка обеспечивает плавную работу турбины на всех режимах, снижает шум и повышает общую надежность.

Процедура выполняется на специальных динамических балансировочных стендах, оснащенных прецизионными датчиками вибрации и фазового угла. Роторная группа (вал, турбинное и компрессорное колеса) закрепляется на опорах стенда, имитирующих реальные подшипниковые узлы. Вращение осуществляется приводным двигателем с регулируемой скоростью, позволяющей выйти на рабочие обороты турбины. Датчики фиксируют амплитуду и фазу вибрации, вызванной дисбалансом.

Ключевые аспекты процесса

Измерение исходного дисбаланса:
- Ротор раскручивается до заданной скорости (часто поэтапно: 500, 1000, макс. рабочие обороты).
- Система сбора данных регистрирует вибрацию в двух плоскостях измерения (обычно возле каждого подшипника).
- Программное обеспечение рассчитывает величину и угловое положение дисбаланса в коррекционных плоскостях (чаще всего по одной на каждое колесо).
Коррекция дисбаланса:
- На основе расчетов определяются места и масса корректирующих грузов (установочных или снимаемых).
- Грузы устанавливаются/удаляются в строго рассчитанных позициях на балансировочных плоскостях ротора (на дисках колес или в специальных канавках вала).
Контрольный запуск и верификация:
- Ротор повторно раскручивается после коррекции.
- Измеряется остаточная вибрация. Процесс итеративный – при необходимости коррекция повторяется до достижения нормы.
- Достигнутый остаточный дисбаланс проверяется на нескольких скоростях вращения.
Требования к точности:
- Допустимые значения остаточного дисбаланса и вибрации строго регламентированы стандартами (ISO 1940-1, API 617, ГОСТ) и спецификациями производителя турбины.
- Критерием является величина удельного остаточного дисбаланса (г·мм/кг), отнесенная к массе ротора.

Класс точности балансировки (G)	Область применения (примеры)	Допустимый удельный дисбаланс (г·мм/кг)
G 0.4	Высокоскоростные турбины (газовые, паровые), прецизионные шпиндели	≤ 0.4
G 1.0	Турбокомпрессоры, центробежные насосы, электродвигатели	≤ 1.0
G 2.5	Стандартные электродвигатели, вентиляторы, роторы средних скоростей	≤ 2.5
G 6.3	Крупные низкооборотные агрегаты (маховики, валы гребных винтов)	≤ 6.3

Результатом успешной балансировки является ротор, у которого остаточная вибрация на стенде не превышает установленных пределов для данного класса точности и конкретной конструкции. Данные балансировки (величины и углы установки грузов, графики вибрации до/после) обязательно фиксируются в отчете о ремонте.

Калибровка управляющих клапанов наддува

Калибровка клапанов турбонаддува обеспечивает точное регулирование давления впускного воздуха, предотвращая турбояму, перебои мощности или повреждение двигателя. Процедура требует синхронизации электронных сигналов управления с механическим ходом штока клапана и фактическими показателями давления.

Отклонения в калибровке приводят к ошибкам поступления воздуха, некорректной работе системы рециркуляции отработавших газов (EGR) и активации аварийных режимов двигателя. Используются специализированные стенды, диагностические сканеры и манометрическое оборудование для контроля параметров в реальном времени.

Этапы калибровки

Диагностика предкалибровки
- Считывание кодов ошибок через OBD-II
- Проверка целостности проводки и разъемов
- Измерение сопротивления обмотки клапанного привода
Механическая подготовка
- Очистка штока и направляющих от нагара
- Контроль свободного хода штока без заеданий
- Замена деформированных пружин или мембран
Программная настройка
- Активация режима калибровки через диагностическое ПО
- Фиксация крайних положений штока (0% и 100% открытия)
- Корректировка шаговых значений привода

Параметр	Норма	Последствия отклонения
Скорость срабатывания	100-300 мс	Турболаг, провалы ускорения
Ход штока (полное открытие)	8-12 мм	Недостаточное давление наддува
Ток удержания	0.8-1.2 А	Вибрация клапана, дребезг

После калибровки обязательна проверка в динамических режимах: фиксируются показатели фактического vs заданного давления, анализируется график работы клапана на разных оборотах. Расхождение более 5% требует повторной регулировки или замены компонента.

Сборка узла с соблюдением моментов затяжки

Критически важно использовать динамометрический ключ с предустановленным значением для каждого резьбового соединения. Несоблюдение указанных производителем моментов приводит к деформации фланцев, корпусов подшипников и уплотнительных поверхностей, вызывая утечки масла, газов или разрушение компонентов. Перетяжка болтов картриджа вызывает перекосы вала и ускоряет износ подшипников.

Перед затяжкой очистите резьбовые отверстия от загрязнений и нанесите на болты/шпильки рекомендованную смазку (чаще всего молибденовый дисульфид). Затяжку выполняйте крестообразно или по схеме "от центра к краям" в несколько этапов (например, 30% → 60% → 100% от конечного момента), особенно для крышек корпусов и фланцев. Это обеспечивает равномерное распределение нагрузки.

Ключевые этапы и параметры

Стяжные болты картриджа: Затягиваются с усилием 18-25 Н·м (зависит от модели). Используйте новые болты с фиксатором резьбы.
Фланец масляной магистрали: Требует точного момента 10-15 Н·м. Перетяжка разрушает алюминиевый корпус.
Крышка турбинного/компрессорного колеса: Момент 8-12 Н·м. Обязательна замена одноразовых гаек или шплинтов.

Узел	Момент затяжки (Н·м)	Примечание
Крепеж выпускного коллектора	20-30	Прогревать двигатель → остудить → перетянуть
Хомут патрубка интеркулера	5-8	Проверять после 500 км пробега
Масляная сливная магистраль	15-18	Использовать медные шайбы

После сборки проверьте свободу вращения вала турбины рукой – движение должно быть плавным, без заеданий и контакта с корпусом. Обязательно выполните "холодную" прокрутку узла (без запуска ДВС) для проверки подачи масла под давлением через специальный стенд или адаптер. Отсутствие смазки в первые секунды после установки на двигатель гарантированно выведет турбину из строя.

Установка турбины на двигатель: алгоритм подключения

Перед началом монтажа убедитесь в чистоте посадочных поверхностей двигателя и новой турбины. Проверьте комплектацию детали (прокладки, уплотнительные кольца, крепеж), отсутствие деформаций патрубков и целостность интеркулера.

Подготовьте необходимый инструмент: динамометрический ключ, отвертки, набор головок. Очистите резьбовые отверстия на блоке цилиндров и коллекторе от нагара. Смажьте маслом уплотнительные кольца маслоподающей магистрали.

Последовательность монтажа

Установите новую прокладку выпускного коллектора на двигатель.
Наденьте турбину на шпильки коллектора, совместив отверстия крепления.
Затяните гайки выпускного коллектора крест-накрест с усилием, указанным производителем.
Присоедините маслоподающую трубку к блоку цилиндров и турбокомпрессору:
- Используйте только новые медные шайбы
- Затяните фитинг динамометрическим ключом
Подключите маслоотводящий патрубок к картеру двигателя.

Важно: Не применяйте герметики на стыке турбины и выпускного коллектора – это приведет к утечкам газов. Контролируйте зазоры между турбиной и элементами кузова.

Компонент	Момент затяжки (Нм)	Особенности
Гайки коллектора	25-40	Прогревать двигатель + повторная протяжка
Масляная магистраль	15-25	Перетяжка вызывает трещины
Воздушные патрубки	8-12	Обязательны новые хомуты

После фиксации турбины подключите воздушные магистрали к компрессорному и вакуумному патрубкам, установите датчики давления и температуры. Проверьте свободу вращения вала ротора рукой (без сопротивления и касаний корпуса).

Перед запуском заполните масляную систему: снимите предохранитель топливного насоса и прокрутите стартером 10 секунд. После запуска дайте двигателю поработать на холостых оборотах 3-5 минут, затем проверьте герметичность всех соединений под нагрузкой.

Требования к запуску после ремонта

Перед первым запуском отремонтированной турбины обязательна комплексная проверка всех сопряженных систем. Необходимо убедиться в правильности монтажа, отсутствии посторонних предметов в воздушных и масляных магистралях, а также целостности патрубков и соединений. Контролируется уровень и давление моторного масла, работоспособность системы охлаждения и датчиков (давления наддува, температуры, оборотов).

Особое внимание уделяется прокачке масляной системы для исключения сухого пуска: отключается топливная аппаратура или система зажигания, выполняется прокрутка двигателя стартером до установления стабильного давления в масляной рампе. Это обеспечивает образование защитной пленки на вкладышах подшипников турбокомпрессора и вала.

Процедура запуска и обкатки

Холодный запуск: Двигатель запускается на минимальных оборотах. В течение первых 3-5 минут контролируются:
- Отсутствие посторонних шумов (свист, скрежет)
- Равномерность работы мотора
- Отсутствие подтеканий масла или антифриза
Прогрев: Двигатель работает на холостом ходу до выхода на рабочую температуру охлаждающей жидкости. Резкое увеличение нагрузки запрещено.
Режим обкатки (первые 500-1000 км):
- Избегать длительной работы на холостом ходу
- Не допускать оборотов выше 50% от максимальных (пример: до 2500 об/мин для дизеля)
- Исключить резкие ускорения и высокие нагрузки (буксировка, крутые подъемы)

Контрольные параметры после запуска

Параметр	Нормальное значение	Метод проверки
Давление масла (мин.)	1.8-2.5 бар (на хол. ходу)	Штатный датчик + визуальный контроль
Дымность выхлопа	Отсутствие сизого/синего дыма	Визуальный осмотр при перегазовках
Наддув на холостом ходу	≈0 бар	Сканер OBD-II или манометр
Вибрации корпуса турбины	Отсутствие	Тактильный контроль на прогретом моторе

Важно: При обнаружении отклонений (падение давления масла, стуки, повышенный расход масла) немедленно заглушить двигатель. Повторный запуск допустим только после устранения неисправности.

Программная адаптация электронных компонентов

После замены критичных узлов турбины (актуатора, клапана EGR, датчиков давления или расхода воздуха) или сброса ошибок ЭБУ, программная адаптация становится обязательным этапом. Без неё электронный блок управления двигателем продолжает оперировать устаревшими калибровочными значениями, что провоцирует некорректную работу турбонаддува, плавающие обороты или аварийный режим.

Процедура выполняется через диагностическое оборудование (например, Autocom, Delphi, Bosch ESI) и включает цикл команд, принудительно переобучающих ЭБУ под новые параметры компонентов. Ключевые этапы: синхронизация положения актуатора с фактическим давлением наддува, калибровка нулевых значений датчиков, оптимизация шагов регулировки клапана VGT.

Типовые процедуры адаптации

Адаптация актуатора турбины: Сброс предельных положений штока и обучение ЭБУ крайним точкам хода.
Калибровка MAP/MAF-датчиков: Запись базовых значений давления/расхода воздуха на холостом ходу.
Настройка положения EGR: Определение угла открытия клапана рециркуляции при нулевой нагрузке.
Адаптация перепускного клапана (wastegate): Корректировка шага сервопривода для точного управления давлением.

Оборудование	Поддерживаемые функции	Критические ошибки при пропуске
Профессиональные сканеры (ODIS, DDT)	Автоматическая последовательность адаптаций	P2563 (Ошибка позиции актуатора), P0045 (Короткое замыкание соленоида)
Универсальные устройства (Launch, Scanmatik)	Ручной запуск процедур по кодам	P0234 (Overboost), P132B (Несоответствие давления наддува)

Условия успешного выполнения: прогрев двигателя до 80-90°C, отключенные потребители энергии (кондиционер, фары), напряжение АКБ не ниже 12.5V. После адаптации обязательна проверка логики работы турбины на всех режимах – от холостого хода до полной нагрузки, с контролем графиков давления в реальном времени.

Проверка давления наддува при пробной поездке

Пробная поездка – критический этап диагностики турбонаддува, позволяющий оценить работу системы под реальной нагрузкой. Давление наддува замеряется специальным манометром, подключенным к магистрали подачи воздуха во впускной коллектор. Контроль показателей ведется на разных режимах движения для выявления отклонений от нормы, установленной производителем.

Необходимо фиксировать не только пиковые значения, но и динамику роста давления при резком нажатии педали акселератора. Запаздывание реакции, скачки или плавающие показатели указывают на неисправности. Обязательно сравниваются данные с бортовой системой диагностики (OBD) при наличии соответствующего оборудования для исключения ошибок датчиков.

Ключевые аспекты процедуры

Для корректной проверки соблюдайте последовательность:

Подготовка оборудования
- Аналоговый/цифровой манометр с диапазоном 0-2.5 бар
- Переходники для врезки в воздушный тракт
- Фиксатор педали газа (для статичных тестов)
Режимы тестирования
- Разгон на пониженной передаче (2500-4000 об/мин)
- Движение под нагрузкой (подъем в гору)
- Стабилизация давления на максимальном крутящем моменте

Анализ неисправностей

Симптом	Возможная причина
Медленный рост давления	Утечки воздуха, засорение топливных форсунок
Колебания стрелки манометра	Неисправность клапана wastegate, повреждение диафрагмы
Превышение нормы (>0.1 бар)	Заклинивание геометрии турбины, сбой EGR

Важно! Проводите замеры при прогретом двигателе и исправной системе охлаждения. Разница между показаниями штатного датчика и манометра более 15% свидетельствует о неполадках электронного контроля. Повторяйте тест 2-3 раза для исключения погрешности.

Анализ выхлопа на отсутствие масляного дыма

Отсутствие сизого или голубоватого дыма из выхлопной трубы при запуске и работе двигателя – важный индикатор исправности системы смазки турбокомпрессора. Этот признак свидетельствует о том, что моторное масло не проникает в камеру сгорания через уплотнения вала турбины или систему вентиляции картера.

Контроль проводится визуально на прогретом двигателе при резком нажатии педали газа под нагрузкой (на ходу или на стенде). Отсутствие характерного масляного дыма на переходных режимах, особенно после отпускания акселератора, позволяет предварительно исключить износ:

Лабиринтных уплотнений турбинного и компрессорного колес
Подшипников (втулок) скольжения вала ротора
Маслосъемных поршневых колец двигателя

Для объективной оценки рекомендуется сравнивать дымность с заведомо исправным автомобилем аналогичной модели. Важно учитывать внешние факторы: температуру окружающего воздуха, состояние сажевого фильтра (DPF) и катализатора, которые могут маскировать дым.

Интерпретация результатов

Наблюдаемый признак	Вероятный вывод
Полное отсутствие голубого дыма	Герметичность масляного контура турбины в норме
Кратковременный дым при резком сбросе газа	Начальная стадия износа уплотнений
Постоянная дымление под нагрузкой	Критический износ узлов турбокомпрессора или ЦПГ

Отрицательный результат теста не гарантирует абсолютную исправность турбины. Требуется дополнительная проверка люфтов вала, давления наддува и состояния интеркулера для комплексной диагностики.

Контроль герметичности впускного тракта

Разгерметизация впускного тракта – критичная неисправность, приводящая к подсосу неучтенного воздуха. Это нарушает расчеты ЭБУ по соотношению воздух/топливо, провоцирует обеднение смеси, падение мощности двигателя, нестабильный холостой ход, рывки при разгоне и увеличение дымности выхлопа. Неучтенный воздух также вызывает некорректные показания датчика массового расхода воздуха (ДМРВ) или абсолютного давления (ДАД), что усложняет диагностику.

Признаки утечки часто имитируют неисправности топливной системы, форсунок или турбокомпрессора, поэтому проверка герметичности обязательна при любых симптомах нарушения работы двигателя. Особое внимание уделяется стыкам патрубков, резиновым уплотнениям, соединениям интеркулера, корпусу дроссельной заслонки, вакуумным магистралям и уплотнительным кольцам форсунок. Механические повреждения, пересушенные или потрескавшиеся резиновые элементы, ослабленные хомуты – типичные причины разгерметизации.

Методы диагностики герметичности

Основные способы контроля:

Визуальный осмотр: Поиск трещин, расслоений, масляных подтеков на патрубках, следов пылевого "напора" в местах утечек.
Проверка дымогенератором: Наиболее точный метод. Устройство подает под давлением белый дым во впускной коллектор (через вакуумную магистраль или после ДМРВ). Места утечек визуализируются струйками дыма.
Тест с распылением очистителя/легкогорючей жидкости: Распыление состава (WD-40, карбклинер) на подозрительные соединения при работающем двигателе. Изменение оборотов мотора (временное повышение) указывает на всасывание жидкости через трещину.
Проверка вакуумметром: Подключение прибора к впускному коллектору на холостом ходу. Низкий или нестабильный вакуум (значительно ниже нормы для данного двигателя, обычно 0.5-0.7 бар) косвенно указывает на утечку.
Анализ данных сканером: Оценка показаний ДМРВ/ДАД, краткосрочной и долгосрочной топливных коррекций. Сильное положительное значение коррекций (+10-15% и более) часто свидетельствует о подсосе воздуха.

Важные нюансы:

Проверку дымогенератором выполняют на заглушенном двигателе.
Тест с распылителем требует осторожности из-за риска возгорания.
При замене патрубков обязательно использовать термостойкие оригинальные или проверенные аналоги.
После ремонта стыков сбросить адаптации ЭБУ двигателя для корректного обнуления топливных коррекций.

Заключительное тестирование после обкатки

После завершения обкаточного цикла турбины проводится финальная диагностика, подтверждающая корректность работы всех систем и отсутствие скрытых дефектов. Этот этап критически важен для гарантии надежности и соответствия техническим параметрам, заявленным производителем.

Испытания выполняются на специализированном стенде, имитирующем реальные эксплуатационные нагрузки. Контролируются ключевые параметры: давление наддува, расход воздуха, температура выхлопных газов, частота вращения ротора и уровень вибраций.

Основные этапы проверки

Анализ герметичности: Тест на утечки масла и воздуха в корпусе, патрубках и интеркулере.
Проверка балансировки: Контроль вибраций на всех режимах работы с помощью акселерометров.
Диагностика актуатора: Оценка скорости срабатывания и точности позиционирования вестгейта.

Параметр	Допустимый диапазон	Метод контроля
Давление наддува	±5% от паспортного значения	Манометрический датчик
Вибрация ротора	≤ 0.8 мм/с (RMS)	Вибрационный анализатор
Температура выхлопа	Не выше 720°C (кратковременно)	Пирометр/термопара

Обязательно проводится динамический тест с резким изменением нагрузки для выявления запаздывания отклика (турбоямы) или нестабильности давления. Одновременно анализируется состояние масла на предмет металлической стружки.

Фиксация показателей в протоколе испытаний.
Визуальный осмотр турбины после остановки (трещины, контакты ротора).
Сравнение данных с результатами предремонтной диагностики.

Только при соответствии всех параметров нормам турбина допускается к установке на двигатель. Отклонение даже по одному критерию требует повторной разборки и анализа причин неисправности.

Список источников

При подготовке статьи по ремонту и диагностике турбин использовались авторитетные и специализированные источники, охватывающие теоретические основы, конструктивные особенности, методы диагностики неисправностей и современные технологии ремонта турбокомпрессоров.

Источники включают техническую документацию от производителей, учебные пособия для профильных специалистов, стандарты, а также проверенные отраслевые онлайн-ресурсы, предоставляющие практические рекомендации и разбор реальных случаев.

Основные категории источников

Технические руководства и каталоги производителей турбокомпрессоров: (например, Garrett, BorgWarner, Holset) - документация по устройству, эксплуатации, диагностике кодов неисправностей (DTC), регламентам обслуживания и ремонта конкретных моделей турбин.
Учебные пособия и справочники по двигателям внутреннего сгорания и турбонаддуву: Книги и учебники, подробно описывающие принцип работы турбонагнетателей, их системы смазки и охлаждения, взаимодействие с двигателем, типовые неисправности и их признаки.
Стандарты и нормативные документы: Актуальные ГОСТы (например, ГОСТ Р 53908-2020 на турбокомпрессоры) или международные стандарты (SAE, ISO), регламентирующие методы испытаний, допуски, требования к качеству ремонта.
Специализированные отраслевые порталы и журналы: Профильные издания и сайты, посвященные автомобильному ремонту, коммерческому транспорту, дизельным технологиям, публикующие статьи, обзоры оборудования, методики диагностики и ремонта турбин от практикующих экспертов.
Официальные технические бюллетени и сервисная информация: Информация от автопроизводителей (OEM) и крупных поставщиков запчастей по диагностике и ремонту турбин на конкретных моделях автомобилей или двигателей.
Форумы и сообщества профессиональных автомехаников: Обсуждения реальных кейсов по диагностике сложных неисправностей турбин, обмен опытом по использованию оборудования и нюансам ремонта (при условии критической оценки информации).
