Ремонт ВАЗ 2107 - Меняем сальник первичного вала коробки передач

Статья обновлена: 18.08.2025

Герметичность коробки переключения передач - критически важный фактор для долговечной и стабильной работы трансмиссии автомобиля ВАЗ 2107.

Сальник первичного вала выполняет ключевую функцию: он предотвращает вытекание трансмиссионного масла из картера КПП в месте выхода вала из корпуса.

Несвоевременная замена изношенного сальника неизбежно приводит к падению уровня смазки в коробке. Это вызывает катастрофический износ синхронизаторов, шестерен и подшипников, грозящий полным выходом агрегата из строя.

Своевременное выполнение процедуры замены - необходимое условие сохранения работоспособности трансмиссии. Качественный ремонт требует внимания к деталям, но доступен для выполнения в условиях гаража при наличии необходимых инструментов и навыков.

Необходимые инструменты и расходные материалы

Полная подготовка инструментов перед началом работ исключает простои и гарантирует корректность установки нового уплотнения. Отсутствие даже одного компонента может привести к нарушению технологии ремонта.

Используйте только качественные оригинальные или проверенные аналоги сальников во избежание повторных течей. Все расходники должны соответствовать спецификациям производителя для модели ВАЗ 2107.

Основной комплект

Сальник первичного вала КПП (артикул 2101-1701140 или аналог)
Герметик для картера сцепления (анаэробный, например Loctite 574)
Трансмиссионное масло GL-4 75W-90 (2-3 литра для замены)
Чистая ветошь и обезжириватель

Инструменты для демонтажа:
- Набор рожковых ключей (13-17 мм)
- Головки с воротком (24 мм для гайки вала)
- Монтировка
- Съемник стопорных колец
Для установки сальника:
- Молоток резиновый
- Оправа под внешний диаметр сальника (подходящая труба ∅35-40 мм)
- Шприц для заливки масла

Дополнительно	Назначение
Диэлектрические перчатки	Защита при работе под автомобилем
Смотровая яма/эстакада	Обеспечение доступа к КПП

Снятие коробки передач для доступа к сальнику

Перед демонтажем КПП установите автомобиль на смотровую яму или подъемник, зафиксируйте колеса противооткатными башмаками и отсоедините минусовую клемму аккумулятора. Слейте трансмиссионное масло через сливное отверстие в картере коробки, предварительно прогрев агрегат до рабочей температуры для улучшения текучести жидкости.

Демонтируйте элементы, препятствующие снятию коробки: снимите воздушный фильтр в сборе с корпусом, отсоедините тросы привода сцепления и газа, разъедините разъемы датчиков заднего хода и скорости. Открутите стартер, обеспечив доступ к верхним болтам крепления КПП к двигателю, после чего поддержите силовой агрегат деревянным брусом через монтажную проушину.

Последовательность демонтажа КПП

Выполняйте работы в следующем порядке:

Отсоедините карданный вал:
- Снимите защиту картера
- Пометьте взаимное положение фланцев
- Выбейте крестовые болты
Снимите рычаг переключения передач:
- Открутите гайку крепления кулисы
- Демонтируйте пластмассовый пыльник
- Извлеките стопорное кольцо штока
Подоприте коробку домкратом:
- Используйте деревянную прокладку
- Обеспечьте устойчивость конструкции

Открутите крепежные болты:

Тип крепления	Количество	Расположение
Главные болты	3 шт	Нижний пояс
Дополнительные	2 шт	Через кронштейн стартера
Верхние	2 шт	Под капотом

Аккуратно сдвиньте коробку назад:
- Контролируйте положение первичного вала
- Не допускайте перекоса агрегата

После снятия закрепите КПП на верстаке для последующей разборки. Очистите посадочную зону сальника от загрязнений ветошью без использования агрессивных растворителей. Проверьте состояние первичного вала на предмет задиров в месте контакта с уплотнителем - глубокие повреждения потребуют шлифовки или замены вала.

Демонтаж сцепления для освобождения первичного вала

Открутите шесть болтов крепления корзины сцепления, используя головку на 13 мм. Применяйте метод диагонального ослабления для исключения деформации диска. Удерживайте маховик от проворачивания монтировкой или фиксатором через технологическое отверстие картера сцепления.

Аккуратно снимите корзину сцепления вместе с ведомым диском. Избегайте падения узла – удерживайте его рукой при извлечении последнего болта. Проверьте состояние фрикционных накладок диска и лепестков выжимного подшипника.

Последовательность работ

Освободите шлицы первичного вала:
- Сдвиньте ведомый диск по направляющим
- Извлеките диск вместе с корзиной наружу
Демонтируйте вилку выключения сцепления:
1. Выньте стопорную пружину из пазов вилки
2. Снимите вилку с шаровой опоры
Извлеките выжимной подшипник:
- Сдвиньте подшипник по направляющей втулке
- Проверьте плавность хода роликов

Важно: Зафиксируйте положение сцепления перед демонтажем – нанесите метки на корзину и маховик. Это обеспечит правильную балансировку при сборке. Исключите попадание масла на поверхности дисков!

После демонтажа тщательно очистите посадочный фланец вала от загрязнений. Проверьте люфт первичного вала рукой – радиальное биение не должно превышать 0,8 мм. Убедитесь в отсутствии задиров на шлицах.

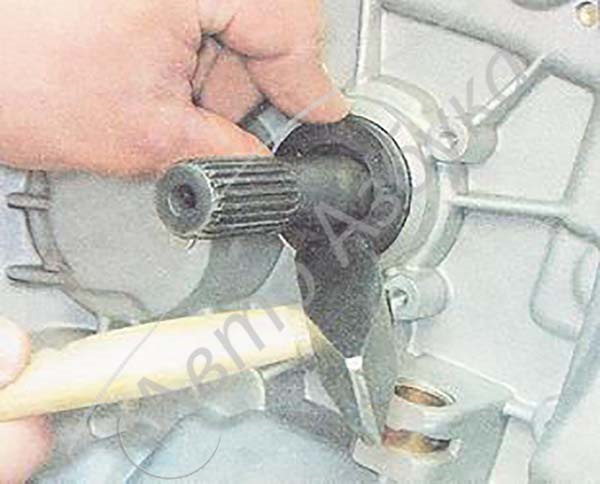

Извлечение изношенного сальника первичного вала

Перед извлечением сальника первичного вала ВАЗ 2107 коробка передач должна быть демонтирована с автомобиля и установлена на чистую рабочую поверхность. Очистите область вокруг сальника от грязи и масляных отложений ветошью, исключив попадание абразивных частиц внутрь КПП.

Для извлечения потребуются инструменты: молоток, зубило с тонким лезвием, отвертка с прочным жалом, саморез длиной 25-30 мм и пассатижи. Дополнительно подготовьте ветошь для удаления остатков масла.

Последовательность извлечения

Подденьте корпус сальника тонким зубилом или отверткой, установив инструмент под углом 30° к плоскости картера. Наносите легкие удары молотком по инструменту, перемещая точку опоры по окружности сальника.
Используйте метод с саморезом при плотной посадке: вкрутите саморез в металлический корпус сальника, затем захватите шляпку пассатижами и потяните на себя, создавая равномерное усилие.
Контролируйте усилие при извлечении, не допуская деформации картера КПП или повреждения поверхности вала. При заклинивании повторите процедуру поддевания с противоположной стороны.

Важно: не повредите посадочное отверстие картера – царапины или забоины нарушат герметичность нового сальника. Избегайте контакта инструмента с поверхностью первичного вала.

После извлечения выполните:

Очистку посадочного места от остатков резины и герметика
Проверку поверхности вала на отсутствие задиров
Удаление металлической стружки из зоны работ

Очистка посадочного места сальника в картере КПП

Тщательно удалите остатки старого сальника и любые загрязнения с посадочной поверхности в картере коробки передач. Используйте ветошь, пластиковый скребок или деревянный шпатель, избегая металлических инструментов, которые могут оставить царапины на алюминиевом корпусе.

Обезжирьте посадочную зону специальным очистителем (бензин, уайт-спирит или ацетон). Нанесите состав на чистую ветошь и протрите отверстие до полного удаления масляных следов и мелких частиц. Убедитесь, что рабочая область абсолютно сухая перед установкой нового сальника.

Ключевые этапы очистки:

Механическая очистка: Аккуратно соскоблите резиновые остатки сальника и старый герметик без повреждения зеркала посадочного гнезда.
Химическая обработка: Применение обезжиривателя для устранения масляной пленки и улучшения адгезии.
Контроль состояния: Проверка поверхности на отсутствие задиров, коррозии и деформаций бортика.

Важно: Мелкие царапины глубиной до 0,1 мм допустимы, но при обнаружении глубоких рисок или сколов потребуется восстановление посадочного места специальным герметиком.

Проверка состояния рабочей поверхности вала

Осмотрите участок вала под сальником на наличие механических повреждений: глубоких царапин, задиров или выработки. Используйте ветошь и очиститель для тщательного удаления грязи и остатков старой смазки перед оценкой.

Проверьте геометрию поверхности, вращая вал и контролируя биение индикаторным нутромером. Допустимое отклонение не должно превышать 0,05 мм. Наличие овальности или конусности требует шлифовки или замены вала.

Ключевые критерии оценки

Глубина дефектов: Риски глубже 0,1 мм нарушают герметичность уплотнения
Равномерность износа: Локальная выработка образует "ступеньку" под кромкой сальника
Коррозия: Ржавые пятна увеличивают шероховатость и ускоряют износ уплотнителя

Параметр	Норма	Требует ремонта
Шероховатость (Ra)	0,2-0,4 мкм	> 0,8 мкм
Диаметр вала	29,987-30,000 мм	< 29,950 мм

При незначительных повреждениях (царапины до 0,05 мм глубиной) используйте полировку войлочным кругом с пастой ГОИ. Глубокие дефекты устраняйте наплавкой с последующей механической обработкой или установкой ремонтной втулки.

Правила подготовки нового сальника к установке

Перед монтажом тщательно очистите посадочное место в картере КПП от остатков старой смазки и грязи ветошью. Убедитесь в отсутствии задиров и механических повреждений на поверхности вала в зоне контакта с рабочей кромкой сальника.

Обезжирьте наружную металлическую часть сальника и посадочное отверстие в картере растворителем (бензин, уайт-спирит). Проверьте целостность нового сальника: отсутствие трещин на резиновом элементе и деформаций пружины под губой.

Ключевые этапы обработки

Смазка рабочей кромки: Нанесите тонкий слой трансмиссионного масла на внутреннюю поверхность сальника
Обработка вала: Смажьте машинным маслом шлицы и посадочную шейку первичного вала
Защита пружины: Убедитесь, что прижимная пружина не смещена и плотно зафиксирована в канавке

Материал обработки	Назначение
Трансмиссионное масло	Предотвращение сухого трения при первых оборотах вала
Герметик (Loctite 574)	Нанесение на наружный диаметр только при наличии риска протечек

Технология запрессовки сальника в картер коробки

Перед установкой нового сальника тщательно очистите посадочное место в картере коробки передач от остатков старой смазки, грязи и следов коррозии. Обезжирьте поверхность растворителем для обеспечения надежной фиксации элемента.

Нанесите тонкий слой герметика на наружную поверхность сальника или используйте специальную смазку для резиновых уплотнений. Это предотвратит перекос при монтаже и улучшит герметичность соединения.

Последовательность операций

Установите новый сальник рабочей кромкой внутрь картера, строго совместив его с посадочным отверстием
Приложите к сальнику оправку подходящего диаметра (например, головку на 27 мм или специальный инструмент)
Равномерными ударами киянки через оправку запрессовывайте сальник до полного погружения в посадочное гнездо

Контрольные требования:

Сальник должен встать заподлицо с плоскостью картера без перекоса
Запрещается прикладывать усилие к внутренней части сальника - это повредит уплотняющую кромку
Проверьте свободное вращение внутренней обоймы после установки

Ошибка	Последствие
Перекос при установке	Течь масла и преждевременный износ
Загрязнение посадочного места	Неплотная посадка и выпадение сальника
Повреждение рабочей кромки	Негерметичность уплотнения

Обратная сборка сцепления после замены сальника

Установите ведомый диск сцепления на шлицы первичного вала КПП, совместив метки на диске и маховике. Если метки отсутствуют, разместите диск так, чтобы пружинная ступица была направлена к коробке передач. Фиксируйте положение диска монтажной оправкой или старым первичным валом для предотвращения смещения.

Аккуратно наденьте корзину сцепления на шпильки маховика, контролируя правильное позиционирование ведомого диска. Затяните болты крепления корзины крестообразно с моментом 18-22 Н·м, используя динамометрический ключ. Неравномерная затяжка вызовет биение и вибрации.

Ключевые этапы сборки

Монтаж вилки и подшипника: Смажьте палец вилки сцепления и посадочное место в муфте графитной смазкой. Установите выжимной подшипник в муфту до характерного щелчка фиксатора. Закрепите вилку на шаровой опоре, проверьте плавность хода.

Регулировка привода: После установки КПП выполните регулировку свободного хода педали сцепления (12-18 мм). Для этого:

Ослабьте контргайку на регулировочной гайке троса
Установите зазор 1-2 мм между муфтой подшипника и лепестками диафрагмы
Затяните контргайку, сохраняя положение регулировочной гайки

Контрольные операции:

Проверьте отсутствие подтеканий масла из-под нового сальника
Залейте свежее трансмиссионное масло (объем 1.35 л)
При работающем двигателе выжмите сцепление и включите все передачи

Перед запуском двигателя убедитесь в наличии тормозной жидкости в бачке ГЦС и отсутствии воздуха в гидроприводе. Первые 50 км избегайте резких стартов и высоких нагрузок.

Установка коробки передач на штатное место

Поднимите коробку передач с помощью домкрата или трансмиссионной стойки, аккуратно совместив первичный вал со сцеплением. Убедитесь, что направляющие втулки на двигателе и крепежные шпильки на кузове свободны от грязи, а маховик зафиксирован от проворачивания.

Плавно подайте коробку вперед, контролируя вход шлицов первичного вала в ведомый диск сцепления. Не допускайте перекосов, чтобы избежать повреждения диска или выжимного подшипника. При правильном позиционировании фланец картера двигателя должен плотно прилегать к блоку цилиндров без зазоров.

Фиксация и подключение

Наживите болты крепления КПП к двигателю вручную, соблюдая диагональную схему затяжки
Установите кронштейн растяжки поддона и реактивную тягу коробки, затяните крепеж до момента 70-80 Н·м
Подключите трос привода переключения передач и трос задней скорости, отрегулировав их ход
Закрепите стартер штатными болтами с моментом 30-40 Н·м

Обязательно выполните: Монтаж кулисы селектора с проверкой четкости включения всех передач перед установкой рычага. Подсоедините разъем датчика заднего хода и провода массы к корпусу коробки.

Элемент	Момент затяжки (Н·м)
Болты КПП-двигатель	45-55
Гайки растяжки	65-80
Крепление стартера	32-40

После фиксации заполните коробку трансмиссионным маслом (объем 1.6-1.7 л для ВАЗ 2107), подключите приводы спидометра и сцепления, затем проверьте работу трансмиссии на неподвижном автомобиле с выжатым сцеплением.

Контроль герметичности соединений после замены

После установки нового сальника первичного вала КПП ВАЗ 2107 критически важно проверить герметичность всех соединений. Невыполнение этого этапа может привести к повторной течи трансмиссионного масла, что повлечет за собой преждевременный износ деталей коробки передач и необходимость повторного ремонта.

Начните контроль с визуального осмотра зоны установки сальника при чистой поверхности картера сцепления. Убедитесь в отсутствии следов масла вокруг посадочного места уплотнителя, стыка коробки передач и двигателя, а также на нижней части картера в течение первых 30 минут работы двигателя на холостом ходу.

Порядок действий для проверки

Запустите двигатель и дайте поработать 10-15 минут для прогрева масла.
Включите все передачи поочередно при выжатом сцеплении для создания нагрузки на вал.
Поднимите автомобиль на подъемнике или загнав на эстакаду.
Осмотрите зону ремонта с помощью фонаря, уделяя внимание:
- Периметру сальника
- Стыку картера сцепления и блока цилиндров
- Болтам крепления КПП

Используйте чистую белую салфетку для протирки контрольных точек – любые масляные следы будут отчетливо видны. При обнаружении течи:

Слабое просачивание	Дотяните болты крепления КПП динамометрическим ключом до 55 Н·м
Обильное подтекание	Требуется демонтаж коробки передач для повторной замены сальника

Повторите проверку после пробега 50-100 км – температурные деформации металла могут проявить скрытые дефекты. Использование герметика при установке сальника недопустимо, так как нарушает правильную посадку детали.
