Ремонт замка зажигания ВАЗ-2109 - схема распиновки

Статья обновлена: 18.08.2025

Неисправности замка зажигания на ВАЗ-2109 проявляются отказом запуска двигателя, самопроизвольным глушением мотора или проблемами с работой стартера.

Знание распиновки контактов позволяет точно диагностировать причину поломки, проверить цепь мультиметром и локализовать неполадку.

Данная статья содержит схему подключения и практические инструкции по самостоятельной проверке и замене элементов системы зажигания.

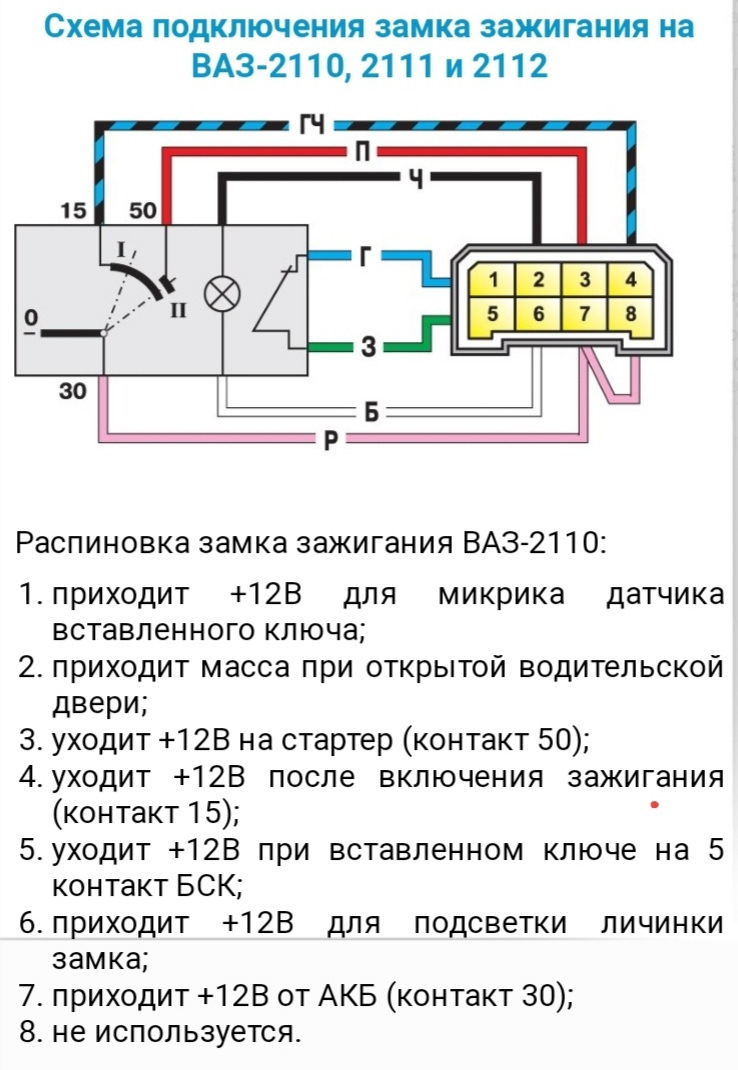

Схема электрических соединений замка зажигания ВАЗ-2109

Замок зажигания ВАЗ-2109 имеет 6 контактов, расположенных в два ряда (верхний: 1-2-3, нижний: 4-5-6). Контакты активируются в зависимости от положения ключа: "0" (выключено), "I" (габариты), "II" (зажигание), "III" (стартер). Постоянное питание +12В поступает на контакт 1 напрямую от аккумулятора через предохранитель F10 (60А).

Контакты 2, 3 и 4 замыкаются при повороте ключа в положение "II" (зажигание) и "III" (стартер). Контакт 5 активируется только в положении "I" (габариты), а контакт 6 – в положении "III" (стартер). Проверку цепей выполняют мультиметром в режиме измерения напряжения относительно массы кузова.

Распиновка контактов

Контакт	Назначение	Активен в положениях
1	Постоянное +12В (питание замка)	Всегда
2	Стартер (управление реле стартера)	III
3	Зажигание 1 (катушка, ЭПХХ, приборы)	II, III
4	Зажигание 2 (генератор, повороты, стеклоочиститель)	II, III
5	Габариты (освещение)	I
6	Обмотка реле стартера	III

Диагностика неполадок

Стартер не срабатывает:

• Проверьте напряжение на контакте 2 при положении ключа "III". Отсутствие +12В указывает на неисправность контактной группы.
• Замерьте сопротивление между клеммами 2 и 6 в положении "III" – должно быть близко к 0 Ом.

Нет питания при включении зажигания:

1. Замерьте напряжение на контакте 1 (должно быть +12В).
2. Проверьте контакты 3 и 4 в положении "II". Если напряжение отсутствует – замените контактную группу.
3. Осмотрите предохранители F7-F9 (10А) в монтажном блоке.

Не работают габариты:

• Проверьте контакт 5 в положении "I". При отсутствии напряжения – неисправен замок.
• Убедитесь в целостности предохранителя F1 (8А) и ламп освещения.

Важно: Перед диагностикой снимите минусовую клемму АКБ. При замене контактной группы соблюдайте оригинальную схему подключения проводов к колодке.

Расположение пинов на колодке замка зажигания ВАЗ-2109

Перед диагностикой обесточьте бортовую сеть, сняв минусовую клемму с аккумулятора. Подготовьте мультиметр, контрольную лампу 12В или тестер со схемой распиновки.

Снимите пластиковую защиту рулевой колонки для доступа к замку. Отсоедините колодку с проводами от тыльной части замка зажигания, ослабив фиксатор. Контакты расположены в два ряда: верхний (3 пина) и нижний (3 пина), считая слева направо при ориентации фиксатором вверх.

Методы идентификации контактов

Используйте один из способов:

1. Визуальный осмотр: ищите маркировку на корпусе колодки или проводах:
   • Красный провод – постоянный «+» (50А)
   • Розовый/коричневый с черной полосой – «зажигание» (15)
   • Синий с красной полосой – «стартер» (50)
2. Прозвон мультиметром:
   1. Переключите прибор в режим сопротивления (Ω)
   2. Один щуп зафиксируйте на центральном штыре замка (масса)
   3. Вторым поочередно касайтесь пинов колодки – нулевое сопротивление укажет массу (30)
3. Проверка под напряжением:
   • Подключите АКБ, включите мультиметр в режим вольтметра (20V DC)
   • Найдите пин с постоянным 12В относительно массы – это питание (30А)
   • Поверните ключ в положение «зажигание» – появится напряжение на контакте 15

Номер пина	Цвет провода	Назначение
30	Красный	Постоянный «+» от АКБ
15	Розовый/коричневый+черный	Зажигание (питание катушки)
50	Синий+красный	Стартер (втягивающее реле)
30/1	Коричневый	Дополнительное питание (фары, обогрев)
INT	Черный	Габариты (положение ключа)
Масса	Черный/коричневый	Корпус замка

Убедитесь в отсутствии окислов на контактах. При несоответствии напряжений прозвоните цепь от АКБ до колодки. Перепутывание пинов при подключении вызовет короткое замыкание!

Инструменты для проверки распиновки: мультиметр и пробник

Для диагностики неисправностей в цепи замка зажигания ВАЗ-2109 потребуются два ключевых инструмента: мультиметр и пробник напряжения. Эти приборы позволяют точно определить наличие питания, целостность контактов и соответствие распиновки схеме.

Перед началом работ отключите аккумулятор, снимите пластиковую накладку руля и демонтируйте замок зажигания для доступа к разъёму с проводами. Убедитесь в отсутствии окислов на клеммах.

Мультиметр используется для комплексной проверки:

1. Переключите прибор в режим измерения постоянного напряжения (DCV) 20V
2. Чёрный щуп зафиксируйте на массе кузова, красным проверяйте контакты:
   • Контакт 30 – постоянное +12V при любом положении ключа
   • Контакт 15 – +12V только в положениях I/II (зажигание)
   • Контакт 50 – +12V исключительно в положении III (стартер)
3. В режиме прозвонки (Ω) проверьте отсутствие КЗ между соседними пинами

Автомобильный пробник – простой способ локализации обрыва:

1. Один провод пробника закрепите на массе
2. Другим касайтесь контактов при включённом зажигании
3. Свечение лампы подтверждает наличие напряжения
4. Особенно эффективен для проверки цепей INT(габариты) и 30/1(питание)

Таблица типовых значений для контактов:

Контакт	Назначение	Напряжение (ключ ON)
30	Питание от АКБ	12V
15	Зажигание	12V
50	Стартер	12V (только START)
INT	Подсветка	12V (в позиции ACC)
30/1	Резерв	0V

Цветовая маркировка проводов на контактной группе

Правильное подключение проводов к контактной группе замка зажигания ВАЗ-2109 критически важно для работы электросистем автомобиля. Стандартная цветовая маркировка помогает идентифицировать назначение каждого проводника при диагностике или замене компонентов.

Ниже представлена базовая распиновка для 5-контактной группы замка зажигания. Цвета могут незначительно отличаться в зависимости от года выпуска авто, но схема подключения остается единой.

Контакт	Цвет провода	Назначение
30	Красный	Постоянное питание от аккумулятора (+12В)
15	Синий с черной полосой	Выход на зажигание и приборную панель
INT	Розовый (или черно-желтый)	Стартер (активируется в положении "START")
50	Красный с синей полосой	Дополнительные цепи (габариты, печка)
30/1	Коричневый	Масса (замыкается на корпус)

Типичные проблемы при ошибках подключения

• Не работает стартер - перепутаны контакты 50 (INT) и 15
• Не гаснет панель приборов - замыкание между 15 и 30/1
• Разрядка аккумулятора - неправильное подсоединение красного провода (контакт 30)

Важно: Перед проверкой всегда отсоединяйте клемму аккумулятора! Для точной диагностики используйте мультиметр в режиме прозвонки цепи.

Назначение контакта 50: управление стартером

Контакт 50 на замке зажигания ВАЗ-2109 отвечает за подачу напряжения на втягивающее реле стартера. При повороте ключа в положение «Пуск» этот контакт замыкает цепь, обеспечивая питание +12В от АКБ непосредственно на управляющую клемму стартера.

Активация контакта 50 происходит только в крайнем фиксированном положении ключа. Это исключает одновременную работу стартера и других потребителей (например, фар или магнитолы), снижая нагрузку на аккумулятор в момент запуска двигателя.

Диагностика и устранение неисправностей

Типичные проблемы контакта 50:

• Обрыв цепи: Стартер не реагирует на поворот ключа. Проверьте целостность провода от замка к реле стартера тестером.
• Окисление/подгар: Стартер срабатывает через раз. Разберите замок, зачистите контактную группу наждачной бумагой или замените её.
• Залипание: Стартер продолжает работать после отпускания ключа. Требуется срочная замена контактной группы.

Симптом	Вероятная причина	Решение
Щелчок реле без запуска стартера	Плохой контакт на клемме 50	Зачистка контактов в колодке замка
Искрение при повороте ключа	Короткое замыкание в проводе 50	Проверка изоляции, замена провода

Важно: Перед работами снимите клемму «–» с АКБ! Для доступа к контактам демонтируйте пластиковый кожух рулевой колонки и отключите разъём замка зажигания.

Назначение контакта 30: постоянное питание от АКБ

Контакт 30 на замке зажигания ВАЗ-2109 напрямую соединён с положительной клеммой аккумуляторной батареи через плавкий предохранитель. Это обеспечивает бесперебойную подачу напряжения независимо от положения ключа в замке.

Данный контакт отвечает за питание цепей, которые должны функционировать даже при выключенном зажигании. Постоянное наличие напряжения критично для работы критичных систем автомобиля и сохранения памяти электронных блоков.

Функции и особенности контакта 30

Основные потребители напряжения через контакт 30:

• Система аварийной сигнализации
• Центральный замок и сигнализация
• Освещение салона и бардачка
• Часы и память магнитолы
• Контроллер ЭСУД (сохранение ошибок)

Характерные неисправности:

1. Окисление или обрыв провода на клемме АКБ
2. Перегорание предохранителя F1 (20А) в монтажном блоке
3. Коррозия контактов в колодке замка зажигания
4. Механический износ медной пластины внутри замка

Признак неисправности	Возможная причина
Не работает подсветка панели приборов	Обрыв цепи после предохранителя
Сброс настроек магнитолы при выключении ключа	Плохой контакт на клемме 30
Отказ центрального замка	Коррозия контактной группы

Проверка работоспособности: Для диагностики мультиметром измерьте напряжение между контактом 30 и массой автомобиля. При исправной цепи показания должны соответствовать напряжению АКБ (12.6-14.4V) независимо от положения ключа.

Назначение контакта 15: питание систем при включенном зажигании

Контакт 15 на колодке замка зажигания ВАЗ-2109 является ключевым выходом, активируемым при повороте ключа в положение «Зажигание» (I). Именно через этот контакт подается основное питание на большинство систем автомобиля, которые должны работать при работающем двигателе или подготовке к запуску, но не должны быть включены постоянно (как, например, габаритные огни от контакта 30).

Напряжение с аккумуляторной батареи (+12В) поступает на замок зажигания через мощный провод на контакт 30. При включении зажигания ключом, внутренние контакты замка замыкают цепь между контактом 30 (постоянное питание) и контактом 15. Это подает питание на соответствующий провод, идущий от замка в монтажный блок предохранителей и далее – к потребителям.

Основные потребители, питаемые через контакт 15

Системы, получающие питание при включенном зажигании через контакт 15 (часто через соответствующие предохранители в монтажном блоке):

• Контроллер (ЭБУ) системы впрыска: "Мозги" двигателя, без питания не работает.
• Комбинация приборов (панель приборов): Спидометр, тахометр, указатели температуры и топлива, контрольные лампы (кроме габаритов).
• Система зажигания: Катушка зажигания, модуль зажигания (в зависимости от года выпуска).
• Топливный насос: Подает бензин в рампу (через реле).
• Реле бензонасоса: Управляет включением насоса.
• Главное реле (реле питания ЭСУД): Обеспечивает питание контроллера и его датчиков.
• Дворники и омыватель стекла: Работают только при включенном зажигании.
• Указатели поворота (поворотники) и аварийная сигнализация: Хотя "аварийка" может работать и без ключа, цепи управления обычно завязаны на +15.
• Обогрев заднего стекла: Включается только при работающем двигателе/зажигании.
• Печка (вентилятор отопителя): Управление скоростями вентилятора.
• Звуковой сигнал (клаксон).
• Прикуриватель: Питание гнезда прикуривателя.
• Бортовая система диагностики (колодка OBD) (на более поздних моделях).

Типичные неисправности, связанные с контактом 15

Проблемы на этой цепи проявляются отказом работы сразу нескольких перечисленных систем только при включенном зажигании:

1. Обрыв или плохой контакт провода от замка зажигания до монтажного блока или от монтажного блока до потребителей.
2. Окисление или подгорание самого контакта 15 в колодке замка зажигания или в монтажном блоке.
3. Неисправность замка зажигания: Внутреннее подгорание контактов, размыкающих цепь 30-15.
4. Перегорание предохранителей, защищающих цепи контакта 15 (часто несколько предохранителей сразу). Причиной перегорания обычно является КЗ в одной из питаемых систем.
5. Короткое замыкание (КЗ) в одной из цепей, питаемых от +15, приводящее к постоянному срабатыванию предохранителей или отказу работы других систем на этой линии.

Диагностика проблем контакта 15

Проверка начинается с измерения напряжения на самом контакте 15 колодки замка зажигания относительно массы:

• Ключ вынут: Напряжение должно быть 0В.
• Ключ в положении "Зажигание" (I): Напряжение должно быть ~12В (напряжение АКБ).

Если напряжение есть только на контакте 30, но отсутствует на 15 при включенном зажигании – проблема в замке или его колодке. Если напряжение на контакте 15 замка есть, но отсутствует на потребителях – проблема в проводе до монтажного блока, в контактах монтажного блока или в предохранителях. Проверка целостности и отсутствия КЗ в цепях потребителей обязательна.

Ключевой Предохранитель	Номинал (А)	Защищаемые цепи (основные)
F1	10	Контроллер ЭСУД (постоянное питание памяти), часы
F3	10	Контроллер ЭСУД (питание при включенном зажигании), реле бензонасоса, главное реле
F4	10	Реле-прерыватель указателей поворота и аварийной сигнализации
F6	7.5	Панель приборов (контрольные лампы), освещение салона (при открытии дверей)
F7	10	Звуковой сигнал (клаксон)
F8	20	Вентилятор отопителя (печка), реле очистителя заднего стекла
F9	20	Дворники, омыватель стекла
F10	20	Резервный
F11	7.5	Прикуриватель, плафоны освещения салона (выключатель), стоп-сигналы
F12	7.5	Правая фара (ближний свет)
F13	7.5	Левая фара (ближний свет), индикатор включения габаритов
F14	10	Противотуманные фары (задние), обогрев заднего стекла (индикатор), реле стеклоподъемников
F16	15	Панель приборов (указатели), индикаторы, тахометр

Назначение контакта INT для габаритных огней

Контакт INT в замке зажигания ВАЗ-2109 отвечает за подачу питания на габаритные огни при повороте ключа в первое фиксированное положение против часовой стрелки. В этом режиме активируется только боковая светотехника без включения фар головного света или зажигания.

При срабатывании контакта INT напряжение поступает на передние и задние габаритные фонари, подсветку приборной панели, а также на лампы освещения номерного знака. Это позволяет обозначить автомобиль в темное время суток при стоянке с минимальным энергопотреблением.

Принцип работы и диагностика

При повороте ключа в положение "габариты" контакт INT замыкает цепь 12V через предохранитель №2 монтажного блока. Неполадки проявляются как:

• Полное отсутствие габаритных огней
• Неравномерное свечение ламп
• Отказ подсветки приборов

Параметр	Характеристика
Цвет провода	Коричневый (основной)
Напряжение	12V при активации
Предохранитель	F2 (10А)

Для проверки работоспособности контакта INT измерьте мультиметром напряжение на коричневом проводе при включенных габаритах. Отсутствие напряжения указывает на:

1. Окисление контактной группы
2. Обрыв провода
3. Неисправность предохранителя F2

Поиск обрыва провода с помощью тестера

Для локализации обрыва в цепи замка зажигания ВАЗ-2109 потребуется мультиметр в режиме прозвонки или измерения сопротивления. Предварительно снимите минусовую клемму аккумулятора и обеспечьте доступ к разъёму замка зажигания, демонтировав пластиковые накладки рулевой колонки.

Изучите схему распиновки контактов замка зажигания, чтобы идентифицировать проверяемые цепи. Ключевые провода для диагностики включают цепь стартера (контакт 50), питание катушки зажигания (контакт 15) и массу (контакт 31).

Пошаговая процедура прозвонки

1. Переключите мультиметр в режим прозвонки (значок звуковой волны) или на диапазон 200 Ом.
2. Снимите разъём с задней части замка зажигания для доступа к клеммам проводов.
3. Подключите один щуп тестера к проверяемому контакту разъёма замка зажигания.
4. Вторым щупом коснитесь противоположного конца этого провода:
   • Для провода стартера – клеммы втягивающего реле
   • Для провода зажигания – вывода "+" катушки зажигания
   • Для массы – точки кузова с чистым металлом
5. Интерпретируйте показания:
   • Звуковой сигнал/0–1 Ом – провод цел
   • Отсутствие сигнала/"OL" – обрыв в цепи
   • Сопротивление >5 Ом – коррозия или плохой контакт

При обнаружении обрыва последовательно проверяйте участки провода от разъёма до конечной точки, сужая зону повреждения. Особое внимание уделите местам перегибов у рулевой колонки и точкам крепления жгута к кузову – здесь чаще всего перетирается изоляция.

Как проверить массу на контактной группе

Отсоедините колодку проводов от замка зажигания. Найдите в ней контакт, отвечающий за массу – на ВАЗ-2109 это обычно черный или черно-белый провод, подключенный к клемме "К" контактной группы. Очистите контакты колодки и замка от окислов и грязи.

Включите мультиметр в режим прозвонки или измерения сопротивления. Одним щупом прижмите к металлической части кузова автомобиля (чистое, неокрашенное место), другим – к проверяемому контакту в колодке. Убедитесь в надежности контакта щупов.

Интерпретация показаний мультиметра

• Сопротивление близко к 0 Ом (мультиметр издает звуковой сигнал) – масса исправна.
• Сопротивление ∞ Ом (разрыв цепи) – обрыв массы.
• Сопротивление > 0.5 Ом (нет звукового сигнала) – плохой контакт (окисление, коррозия, ослабление клеммы).

При выявлении неисправности проверьте целостность провода от колодки до точки крепления массы на кузове. Осмотрите и зачистите точку соединения массы (часто возле аккумулятора или на кузове под торпедой), подтяните крепежную гайку.

Диагностика короткого замыкания в цепи замка зажигания

Короткое замыкание в проводке замка зажигания ВАЗ-2109 проявляется отказом систем, плавлением изоляции или постоянным напряжением на потребителях при выключенном ключе. Для точной диагностики потребуется мультиметр в режиме прозвонки/измерения сопротивления и схема распиновки контактов колодки замка.

Обязательно отсоедините минусовую клемму аккумулятора перед работами. Снимите пластиковую накладку рулевой колонки для доступа к колодке проводов замка зажигания и отсоедините разъем.

Последовательность проверки

1. Проверка на массу: Подключите один щуп мультиметра к кузову (массе), вторым поочередно касайтесь каждого контакта колодки. При замыкании на массу прибор покажет сопротивление близкое к 0 Ом.
2. Проверка между контактами: Протестируйте все возможные пары контактов колодки. Наличие проводимости между контактами, которые не должны быть связаны по схеме (например, 30 и 15 при выключенном ключе), указывает на КЗ.
3. Визуальный осмотр: Изучите провода на участке от колодки до монтажного блока. Ищите:
   • Оплавленную или потрескавшуюся изоляцию
   • Перетертые участки возле металлических кромок
   • Следы окисления или потемнения контактов

Важно: При обнаружении КЗ отключите аккумулятор и устраните причину (замените поврежденный провод, восстановите изоляцию) перед повторным подключением. Игнорирование может привести к возгоранию электропроводки.

Симптомы неисправной контактной группы: отказ стартера

При неисправностях контактной группы замка зажигания ВАЗ-2109 отказ срабатывания стартера проявляется характерными признаками. Водитель поворачивает ключ в положение «START», но стартер не подает признаков работы: отсутствуют щелчки втягивающего реле, вращение двигателя или характерные звуки.

Электропитание на стартер не поступает из-за нарушения контакта в группе. Параллельно могут наблюдаться проблемы с другими функциями, управляемыми через замок зажигания, например, отключение приборной панели или фар при попытке запуска.

Диагностируемые проявления

Проверьте следующие симптомы при повороте ключа:

• Полное отсутствие реакции стартера (нет щелчков, гула)
• Работающая подсветка панели приборов гаснет в положении «START»
• Слышен единичный щелчок реле без последующего вращения стартера
• Фары заметно тускнеют при попытке запуска

Ключевая проверка: Включите ближний свет фар и попытайтесь завести двигатель. Если фары гаснут или резко тускнеют при повороте ключа – контактная группа не передает достаточное напряжение на стартер.

Положение ключа	Нормальная работа	При неисправной группе
START (III)	Напряжение на управляющем проводе стартера	Отсутствие напряжения или скачки
ON (II)	Питание приборов и систем	Прерывание питания при повороте в START

Важно исключить: разряженный АКБ, окисленные клеммы аккумулятора или неисправность втягивающего реле перед заменой контактной группы. Проверка напряжения на управляющем проводе стартера при повороте ключа подтвердит диагноз.

Проверка подачи напряжения на стартер при повороте ключа

Для диагностики отсутствия запуска из-за проблем в цепи управления стартером необходимо проверить, поступает ли на его управляющий контакт (контакт "50") +12В при повороте ключа в положение "Стартер". Эта проверка позволяет локализовать неисправность: либо проблема в цепи управления (замок, реле, провода), либо в самом стартере.

Подготовьте мультиметр в режиме измерения постоянного напряжения (DCV, диапазон 20V). Обеспечьте доступ к клеммам стартера, расположенного под капотом. Обязательно поставьте автомобиль на нейтральную передачу и затяните ручной тормоз.

Последовательность действий при проверке

Подготовка мультиметра: Установите черный щуп мультиметра на "массу" двигателя или кузова (чистое неокрашенное металлическое место). Красный щуп подключите к управляющей клемме стартера (тонкий провод, обычно помеченный как "50").

Измерение напряжения: Попросите помощника повернуть ключ в замке зажигания в положение "Стартер" (положение III) и удерживать его. В этот момент внимательно наблюдайте за показаниями мультиметра.

Интерпретация результатов:

• Напряжение ~12В: Если мультиметр показывает напряжение, близкое к 12 вольтам (обычно 10.5-13В), это означает, что управляющий сигнал на стартер поступает. Неисправность, скорее всего, в самом стартере (втягивающее реле, щетки, мотор) или в силовой цепи ("масса", толстый плюсовой провод от аккумулятора).
• Напряжение отсутствует или значительно ниже 10В: Если напряжение не появляется вовсе или оно очень низкое (менее 10В), значит, управляющий сигнал на стартер не приходит или слишком слаб. Проблема находится в цепи управления до стартера.

Действия при отсутствии напряжения на контакте "50":

1. Проверьте реле стартера: На ВАЗ-2109 обычно используется реле стартера (часто обозначается К3 в монтажном блоке предохранителей). Проверьте его исправность (срабатывание при подаче управления, состояние контактов) или замените на заведомо исправное.
2. Проверьте целостность цепи: "Прозвоните" мультиметром в режиме сопротивления (Ω) провода от контакта "50" замка зажигания через реле стартера до самого управляющего контакта на стартере. Ищите обрыв или плохой контакт (окисление, коррозия) в разъемах, особенно в колодке под рулевой колонкой.
3. Проверьте контактную группу замка зажигания: Убедитесь, что при повороте ключа в положение "Стартер" на соответствующий контакт (обычно это контакт, к которому подключен провод желто-черного цвета, ведущий к реле стартера) замка зажигания подается +12В. Если напряжения нет – неисправна контактная группа замка зажигания.

Показание мультиметра	Вывод	Дальнейшие действия
~12 В	Управляющий сигнал поступает	Диагностика стартера, силовой цепи (+), "массы"
0 В или < 10 В	Управляющий сигнал отсутствует/слаб	Проверка реле стартера, цепи управления (провода, разъемы), контактной группы замка зажигания

Помните: Все работы с электрооборудованием выполняйте при отключенной минусовой клемме аккумулятора, кроме момента непосредственного измерения напряжения при удержании ключа в положении "Стартер". Будьте осторожны с вращающимися частями двигателя.

Отсутствие питания приборной панели: поиск причины

Отсутствие индикации на приборной панели ВАЗ-2109 часто связано с обрывом цепи питания или проблемами контактов. Начинайте диагностику с проверки предохранителей, отвечающих за работу панели приборов и замка зажигания. Используйте тестер для прозвонки цепей.

Если предохранители исправны, снимите пластиковый кожух под рулевой колонкой для доступа к замку зажигания. Внимательно осмотрите колодку проводов на предмет оплавлений, окислов или механических повреждений. Проверьте надежность фиксации разъема.

Пошаговая диагностика контактов замка зажигания

1. Отсоедините колодку проводов от замка зажигания.
2. Включите мультиметр в режим вольтметра (диапазон 20V).
3. Проверьте контакт 30: приложите щупы к контакту 30 (постоянный +12V) и массе авто. Отсутствие напряжения указывает на обрыв от АКБ.
4. Поверните ключ в положение "Зажигание" и проверьте контакт 15: должно появиться +12V. Если напряжение отсутствует – неисправен замок.
5. Протестируйте целостность провода от контакта 15 до приборной панели (цвет провода: синий с черной полосой).

Распиновка колодки замка зажигания ВАЗ-2109

Контакт	Назначение	Цвет провода	Напряжение
30	Питание от АКБ	Коричневый	Постоянное +12V
15	Выход на приборную панель	Синий с черным	+12V в положении "Зажигание"
INT	Габаритные огни	Серый	+12V в положении "Габариты"
50	Стартер	Красный	+12V в положении "Стартер"

Дополнительные точки проверки:

• Коррозия на клеммах аккумулятора
• Обрыв провода в гофре между кузовом и дверью
• Окисление контактов в разъемах приборной панели
• Неисправность реле зажигания (расположено в монтажном блоке)

При обнаружении обрыва провода замените поврежденный участок, при окислении контактов зачистите их и обработайте токопроводящей смазкой. Если проблема в самом замке – потребуется его замена.

Проблемы с включением фар через положение INT

Положение INT (габариты) на замке зажигания ВАЗ-2109 предназначено для включения габаритных огней и подсветки приборов, но при повороте ключа в это положение также должны активироваться фары ближнего света. Это штатная функция автомобиля. Неисправность проявляется в том, что при переводе ключа в положение INT габариты и подсветка включаются, а фары ближнего света – нет.

Основная причина кроется в нарушении цепи управления фарами, проходящей через замок зажигания. В положении INT замок зажигания должен подать напряжение на контакт, отвечающий за активацию ближнего света фар через реле или монтажный блок.

Основные причины неисправности

Сбой в работе именно этой функции чаще всего связан со следующими проблемами:

• Неисправность контактов замка зажигания: Наиболее частая причина. Контактная группа замка зажигания изнашивается, контакты, отвечающие за подачу питания в положении INT (конкретно контакт, замыкающийся для фар), подгорают, окисляются или теряют упругость, переставая замыкать цепь.
• Обрыв или плохой контакт провода идущего от замка зажигания (контакт INT/фары) к монтажному блоку или реле фар. Проблема может быть в разъеме самого замка или в местах соединений.
• Неисправность подрулевого переключателя: Хотя управление светом обычно идет через него, в цепи включения фар через положение INT ключа этот переключатель тоже участвует. Его неисправность может блокировать подачу питания.
• Выход из строя реле ближнего света фар или проблемы в монтажном блоке предохранителей (окисление дорожек, плохой контакт реле/предохранителя).
• Перегорание предохранителя F7 (8А) в монтажном блоке, отвечающего за цепи управления фарами (замок зажигания, подрулевой переключатель).

Диагностика и устранение

Для поиска причины выполните следующие шаги:

1. Проверьте предохранитель F7 (8А) в монтажном блоке. Замените при необходимости.
2. Проверьте реле ближнего света. Попробуйте заменить его на заведомо исправное (например, реле поворотников, если оно идентично).
3. Проверьте наличие напряжения на выходе замка зажигания в положении INT. Снимите кожух рулевой колонки, найдите разъем замка зажигания. Включите ключ в положение INT. Используя тестер (мультиметр в режиме вольтметра), проверьте наличие +12В на контакте, отвечающем за фары в этом положении (см. таблицу распиновки ниже). Отсутствие напряжения здесь четко указывает на проблему в замке или его проводке до разъема.
4. Если напряжения на разъеме замка нет: Необходима замена контактной группы замка зажигания – это самый вероятный сценарий. Перед заменой можно попробовать почистить контакты старой группы, но обычно это временная мера.
5. Если напряжение на разъеме замка есть (в положении INT): Проблема далее по цепи – провод к монтажному блоку/реле, сам монтажный блок, подрулевой переключатель или его разъемы. Прозвоните провод от контакта замка до соответствующего контакта на реле фар или в монтажном блоке.

Распиновка контактов разъема замка зажигания ВАЗ-2109 (вид на колодку со стороны проводов):

Номер контакта	Цвет провода	Назначение	Напряжение при включении
30	Красный	Постоянное "+" от АКБ	+12В всегда
30/1	Красно-черный	Постоянное "+" от АКБ (доп.)	+12В всегда
15	Синий	Питание при включении зажигания (IGN)	+12В в IGN/START
INT	Серый	Питание габаритов + фар ближнего света	+12В в положении INT
50	Красно-синий	Стартер (START)	+12В только в START
П	Черный	"Масса"	0В

Ключевой для проблемы с фарами в INT – контакт "INT" (серый провод). Именно на нем должно появляться +12В при повороте ключа в это положение.

Как снять пластиковую накладку рулевой колонки

Пластиковая накладка рулевой колонки состоит из двух половин: верхней и нижней. Для доступа к замку зажигания необходимо демонтировать обе части, начиная с нижнего кожуха. Перед работой подготовьте крестовую отвертку и обеспечьте свободный доступ к рулевой колонке.

Обязательно отключите минусовую клемму аккумулятора перед разборкой. Убедитесь, что рулевое колесо установлено в положение "прямо", а ключ зажигания извлечен из замка. Это предотвратит случайное блокирование колонки во время демонтажа.

Пошаговый процесс демонтажа

1. Найдите три винта крепления нижней части кожуха:
   • Два винта расположены по бокам под рулевым колесом
   • Один винт скрыт в углублении под рулевой колонкой
2. Выкрутите винты крестовой отверткой, сохраните крепежные элементы
3. Аккуратно потяните нижнюю панель вниз, отсоединяя фиксаторы по периметру
4. Для снятия верхней части кожуха:
   • Отожмите пластиковые защелки по бокам колонки
   • Сдвиньте панель по направлению к рулевому колесу
   • Извлеките элемент вверх, минуя рулевой вал

Тип крепления	Расположение	Количество
Винты M4	Нижний кожух	3 шт
Пластиковые защелки	Боковые стороны верхнего кожуха	4 шт

При обратной сборке установите верхнюю часть кожуха до щелчка фиксаторов, затем закрепите нижнюю панель винтами. Проверьте отсутствие перекосов и зазоров между деталями. Не затягивайте винты чрезмерно – пластик может треснуть.

Правила демонтажа противоугонной гайки замка зажигания ВАЗ-2109

Противоугонная гайка фиксирует корпус замка зажигания на кронштейне рулевой колонки. Она имеет левую резьбу и специальные выступы, препятствующие откручиванию стандартными инструментами.

Для демонтажа потребуются: молоток, зубило (ширина 10-15 мм), защитные очки. Предварительно снимите пластиковую облицовку рулевой колонки и отсоедините разъемы проводки замка.

Последовательность действий:

1. Наденьте защитные очки для предотвращения травм глаз от металлической стружки
2. Установите острие зубила на край гайки под углом 45° в направлении по часовой стрелке (учитывая левую резьбу)
3. Короткими ударами молотка по зубилу сдвиньте гайку с места. Первые удары наносите аккуратно
4. После появления зазора перемещайте зубило по окружности гайки, продолжая удары
5. При сильном закисании обработайте резьбу проникающей смазкой WD-40 и повторите операцию
6. Снимите гайку после полного ослабления резьбы

Важно: не применяйте газовый ключ – это повредит антивандальные выступы. При разрушении гайки используйте съемник стопорных колец или высверливайте остатки метчиком.

Извлечение контактной группы из корпуса замка

После демонтажа замка зажигания с автомобиля переведите ключ в положение «0» (выключено). Найдите на тыльной стороне корпуса замка пластиковый фиксатор контактной группы – прямоугольный выступ с прорезью посередине.

Возьмите тонкую плоскую отвертку и аккуратно вставьте её лезвие в прорезь фиксатора. Надавите на отвертку в направлении к центру замка, одновременно поддевая фиксатор вверх. При правильном усилии вы услышите характерный щелчок – это сработала защелка.

Этапы извлечения

1. Убедитесь, что ключ находится в положении «0»
2. Вставьте отвертку в прорезь фиксатора до упора
3. Сдвиньте фиксатор внутрь корпуса (≈1-2 мм)
4. Поверните отвертку на 90°, поднимая фиксатор вверх
5. Потяните контактную группу на себя, удерживая корпус замка

Важно: Не прикладывайте чрезмерное усилие при поддевании фиксатора – пластиковый элемент может сломаться. Если деталь не поддается, проверьте положение ключа – группа блокируется в позициях «I» (зажигание) и «II» (стартер).

После извлечения осмотрите контакты на предмет характерных неисправностей:

• Окисление (белый или зеленый налет)
• Оплавление (деформация пластика, почернение)
• Износ (стертые дорожки, глубокие выработки)
• Трещины в корпусе группы

Проблема	Признак при осмотре
Нет запуска	Обгоревшие контакты стартерной цепи
Гаснет панель приборов	Искрение на клемме «15» (зажигание)
Не выключается стартер	Залипание возвратной пружины

Осмотр подгоревших контактов и следов копоти

Снимите пластиковую защитную крышку замка зажигания, открутив крепежные винты. Тщательно осмотрите контактную группу на предмет видимых повреждений: почерневших участков, оплавленного пластика или металла. Особое внимание уделите центральным контактам, отвечающим за передачу основного тока.

Используйте яркий фонарь для выявления микротрещин и малозаметной копоти. Проверьте состояние медных пластин – потемнение или эрозия указывают на перегрев. Обязательно осмотрите посадочное гнездо контактной группы на самом замке: следы гари на металлических дорожках требуют чистки.

Порядок действий при обнаружении проблем

1. Очистка контактов:
   • Мелкой наждачной бумагой (№600-800) аккуратно удалите нагар
   • Обезжирьте поверхности спиртом или очистителем для электроники
2. Оценка повреждений:
   • При глубоком прогаре или деформации контактов замените группу
   • Трещины в пластиковом корпусе – признак критического износа
3. Проверка плотности прилегания:
   • Подогните контактные пластины тонкой отверткой для улучшения соединения
   • Убедитесь в отсутствии люфта при установке группы в замок

Визуальный признак	Возможная причина	Решение
Локальное почернение	Слабый контакт в точке соединения	Зачистка + регулировка прижима
Сплошной нагар	Искрение из-за износа	Замена контактной группы
Оплавленные участки	Короткое замыкание	Замена группы + проверка проводки

Чистка окисленных контактов без повреждений

Окисление контактов в разъеме замка зажигания или на его задней колодке – частая причина проблем с запуском двигателя, пропаданием питания на приборной панели или нестабильной работой электрооборудования ВАЗ-2109. Образующийся налет ухудшает проводимость, увеличивает сопротивление и может полностью блокировать прохождение тока.

Перед чисткой обязательно снимите клемму «минус» с аккумуляторной батареи для безопасности. Аккуратно отсоедините разъем от замка зажигания. Тщательно осмотрите контактные группы как на самом разъеме, так и на колодке замка, выявляя места с темным, зеленоватым или белесым налетом, коррозией.

Методы бережной очистки

Для удаления окислов без риска повредить тонкие контакты используйте только щадящие методы и инструменты:

1. Изопропиловый спирт и зубочистка/деревянная палочка: Нанесите небольшое количество спирта на контакт. Аккуратно, без усилия, потрите поверхность контакта кончиком деревянной зубочистки или заостренной палочки. Спирт растворяет окислы, а дерево не царапает металл. Протрите насухо чистой безворсовой салфеткой.
2. Ластик (стирательная резинка): Используйте мягкий ластик (желательно белый, без абразива). Аккуратно потрите им по поверхности окисленного контакта. Механическое воздействие ластика мягко удаляет налет. После обработки тщательно удалите все резиновые крошки сжатым воздухом или мягкой кисточкой.
3. Специальные очистители электронных контактов: Применяйте аэрозоли, предназначенные именно для чистки электроразъемов (например, Kontakt WL, Liqui Moly Electronic-Spray). Распылите средство на контакты согласно инструкции, дайте ему немного времени подействовать (растворить окислы), затем аккуратно протрите чистой салфеткой или дайте полностью высохнуть.

Категорически избегайте:

• Использования наждачной бумаги, напильников, металлических щеток или ножей – они гарантированно повредят защитное покрытие контактов.
• Агрессивных растворителей (ацетон, бензин, уайт-спирит) – они могут разрушить пластик разъема.
• Чрезмерного физического усилия при чистке – контакты могут погнуться или отломиться.

Метод очистки	Эффективность	Риск повреждения
Спирт + деревянная палочка	Средняя (хорошо для легкого налета)	Очень низкий
Мягкий ластик	Средняя/Высокая (зависит от налета)	Низкий (риск оставить крошки)
Спецочиститель-аэрозоль	Высокая	Очень низкий
Наждачка/Нож	Высокая (НО!)	Очень высокий (не использовать!)

После чистки всех контактов внимательно осмотрите их на предмет повреждений, убедитесь в отсутствии остатков чистящих средств или мусора, надежно подключите разъем обратно к замку зажигания и подсоедините клемму АКБ. Проверьте работу замка зажигания во всех положениях.

Замена контактной группы: выбор оригинальных запчастей

Приобретение оригинальной контактной группы для замка зажигания ВАЗ-2109 исключает риски несоответствия геометрии и электрических параметров. Детали от АвтоВАЗа проектируются под конкретные нагрузки и условия эксплуатации узла, что обеспечивает корректную работу коммутации цепей стартера, зажигания и дополнительного оборудования.

Контрафактные аналоги часто имеют отклонения в толщине контактных пластин, качестве изоляции или составе сплавов, что приводит к подгоранию контактов, нестабильному пуску двигателя или коротким замыканиям. Экономия на стоимости запчасти влечет повторный демонтаж замка и риск повреждения электрооборудования автомобиля.

Идентификация оригинальных компонентов

Ключевые признаки качественной контактной группы:

• Маркировка – Штамповка логотипа АО «АвтоВАЗ» и каталожного номера (например: 2109-3704040-01) на корпусе детали.
• Материалы – Латунные контакты с антикоррозийным покрытием, термостойкий пластик корпуса без заусенцев.
• Упаковка – Голографическая наклейка с QR-кодом, фирменная сине-белая коробка с указанием завода-изготовителя.

Параметр	Оригинал	Аналог
Сопротивление контактов	0.02-0.05 Ом	До 0.5 Ом
Толщина токоведущих пластин	1.8 мм	1.2-1.5 мм
Гарантия	12 месяцев	Отсутствует

Проверяйте сертификаты у продавца и приобретайте запчасти только у официальных дилеров АвтоВАЗа. Использование оригинальной контактной группы исключает необходимость доработки посадочных мест и гарантирует ресурс 50 000 циклов срабатывания.

Установка новой контактной группы: совмещение фиксаторов

Перед установкой новой контактной группы убедитесь, что ключ зажигания находится в положении «0». Очистите посадочное место в корпусе замка от грязи и окислов, используя мягкую кисть или сжатый воздух. Проверьте целостность пластиковых направляющих на корпусе замка – сколы или деформация помешают корректному монтажу.

Возьмите новую контактную группу и совместите ее фиксаторы с пазами на поворотном кулачке замка зажигания. Ключевые элементы совмещения – центральный шлицевой привод и два боковых пластиковых выступа-«усика» на группе, которые должны точно войти в соответствующие ответные пазы на кулачке.

Пошаговая инструкция по совмещению

1. Ориентация группы: Разверните контактную группу так, чтобы плоская часть ее корпуса с контактами смотрела в сторону клемм подключения проводки, а шлицевой привод (квадратное отверстие) совпадал по форме с выступом на кулачке замка.
2. Фиксация боковых усиков: Осторожно насадите группу на поворотный кулачок, контролируя вхождение двух боковых пластиковых фиксаторов-«усиков» в их узкие направляющие пазы по бокам кулачка. Они предотвращают проворот группы относительно замка.
3. Посадка на привод: Плавно надавите на группу вдоль оси вращения кулачка до характерного щелчка. Центральный шлицевой привод должен полностью сесть на квадрат кулачка без перекоса.

Контроль правильности установки: Убедитесь, что контактная группа сидит плотно, без люфта и перекоса. Попробуйте провернуть ключ зажигания во всех положениях (I, II, III/стартер) – движение должно быть плавным, без заеданий и посторонних звуков. Группа не должна прокручиваться отдельно от кулачка замка.

Элемент фиксации	Назначение	Признак правильной установки
Центральный шлицевой привод	Передает вращение от ключа на группу	Плотная посадка без зазора, совпадение шлицов
Боковые пластиковые "усики"	Фиксируют группу от проворота	Полностью вставлены в пазы кулачка, утоплены заподлицо

Важно: Не применяйте чрезмерную силу при установке. Если группа не садится – проверьте совпадение фиксаторов. Перекос или несовпадение шлицов приведет к поломке пластиковых элементов и выходу группы из строя. После фиксации подключите колодку с проводами, соблюдая маркировку контактов.

Проверка работоспособности перед сборкой

После подключения проводов согласно распиновке, включите зажигание в положение I (ACC) без запуска двигателя. Проверьте мультиметром напряжение на контактах: между синим проводом (контакт 15/1) и массой должно быть ~12В, а между черно-белым проводом (контакт 30) и массой – питание АКБ.

Переключите ключ в положение II (ON), убедитесь в появлении напряжения на коричневом проводе (контакт 15/2) и розовом проводе (контакт 50) при выжатом сцеплении. Одновременно проверьте работу потребителей: подсветку приборов, дворники, фары и звуковой сигнал.

Критерии корректной работы

• Положение ACC: работают прикуриватель, магнитола, стеклоподъемники
• Положение ON: загораются индикаторы на панели приборов (аккумулятор, давление масла)
• Положение START: слышен четкий щелчок реле стартера, напряжение на контакте 50 ≥ 10В

Позиция ключа	Контрольная точка	Норма
ACC (I)	Синий провод (15/1)	12±0.5В
ON (II)	Коричневый провод (15/2)	12±0.5В
START (III)	Розовый провод (50)	≥10В под нагрузкой

При выявлении отклонений немедленно обесточьте цепь и перепроверьте соединения. Особое внимание уделите целостности изоляции на красном проводе (постоянный +12В) и надежности контакта черно-белого провода с клеммой аккумулятора. Убедитесь, что все клеммы плотно зафиксированы в колодке замка.

Сборка узла и установка замка на штатное место

Соберите узел замка зажигания, совместив корпус с контактной группой до характерного щелчка фиксатора. Проверьте плотность прилегания элементов – между ними не должно оставаться зазоров. Убедитесь, что штекер контактной группы свободно входит в разъем без перекосов.

Вставьте собранный замок в монтажное отверстие рулевой колонки, совместив выступы на корпусе с пазами крепежной площадки. Придерживайте замок одной рукой, одновременно продев провода через технологическое отверстие в кожухе колонки. Контролируйте правильное положение язычка фиксатора относительно рулевого вала.

Ключевые этапы фиксации

1. Заведите крепежные болты в отверстия на корпусе замка и плавно затяните их крестовой отверткой. Избегайте перекоса – болты должны закручиваться параллельно.
2. Подключите колодку электропроводки к разъему контактной группы до упора, нажав на пластиковый фиксатор.
3. Проверьте функциональность:
   • Поверните ключ в положение "ACC" – должны включиться потребители (магнитола, прикуриватель)
   • В положении "ON" загорится контрольная лампа давления масла
   • В режиме "START" стартер должен уверенно вращать двигатель

Окончательная проверка: Убедитесь в отсутствии люфта корпуса и посторонних звуков при повороте ключа. Зафиксируте пластиковую декоративную накладку на рулевой колонке, скрывающую монтажные болты.

Временная коммутация при поломке контактов

При поломке контактов внутри замка зажигания ВАЗ-2109, исключающей нормальную коммутацию цепей поворотом ключа, можно организовать временное управление стартером и зажиганием напрямую. Этот метод позволяет добраться до места ремонта, но не является постоянным решением и требует крайней осторожности при реализации.

Суть метода заключается в ручном соединении соответствующих проводов, подходящих к колодке замка зажигания, для подачи питания на нужные цепи (зажигание/приборы и стартер) в обход неисправного контактного узла. Для этого необходимо точно знать распиновку и цветовую маркировку проводов на колодке замка.

Порядок действий и схема подключения

Обязательно отсоедините минусовую клемму аккумулятора перед любыми манипуляциями! Снимите пластиковую защиту рулевой колонки для доступа к колодке с проводами, идущими к замку зажигания (обычно это 7-контактная колодка).

1. Подача питания на зажигание и приборы: Найдите на колодке толстый красный провод (постоянное "+" от аккумулятора, контакт 30) и толстый розовый (или розово-черный) провод (контакт 15/1, питание зажигания и приборов). Соедините их надежно между собой (например, скруткой с изолентой или через клемму). Это включит зажигание и основные приборы.
2. Запуск стартера: Найдите на колодке толстый коричневый (или коричнево-белый) провод (контакт 50, управление стартером). Для запуска двигателя кратковременно соедините этот коричневый провод с уже соединенными вместе красным и розовым проводами. Сразу после запуска двигателя разъедините коричневый провод!
3. Остановка двигателя: Для остановки двигателя разъедините соединение между красным и розовым проводами, прервав питание на зажигание.

Цвета проводов и их назначение на колодке замка зажигания ВАЗ-2109 (типовая схема):

Цвет провода	Номер контакта	Назначение
Красный	30	Постоянный "+" от аккумулятора
Розовый (Розово-черный)	15/1	Выход "+" после включения зажигания (I положение ключа)
Коричневый (Коричнево-белый)	50	Управление втягивающим реле стартера (III положение ключа)
Синий (Сине-черный)	INT	Дворцы (обычно не используется в этой схеме)
Черный	30/1	Резерв (не всегда подключен)
Черно-белый	П	Габариты (0 положение ключа)
Серый	СТ	Стоп-сигнал (не связан напрямую с запуском)

Критически важные меры предосторожности:

• Никогда не оставляйте соединение красного и коричневого проводов постоянно подключенным - это вызовет постоянную работу стартера и его мгновенный выход из строя.
• Изолируйте все соединения максимально надежно для предотвращения короткого замыкания на массу.
• Не допускайте контакта оголенных проводов с металлическими частями автомобиля.
• Помните, что автомобиль не защищен от угора стандартным замком при таком подключении.
• Используйте этот метод только для аварийного перемещения к месту ремонта с последующей обязательной заменой замка зажигания или контактной группы.

Модернизация проводки при частых отказах

Постоянные проблемы с запуском двигателя на ВАЗ-2109 часто вызваны перегрузкой контактной группы замка зажигания. Прохождение высоких токов через контакты приводит к их обгоранию, окислению и потере проводимости. Особенно критичны цепи стартера и питания катушки зажигания, потребляющие значительную силу тока.

Эффективным решением становится установка силовых реле, которые возьмут на себя основную нагрузку. Замок при этом будет использоваться только для подачи управляющего сигнала, что многократно увеличит ресурс контактной группы. Дополнительно рекомендуется заменить штатные провода на медные с увеличенным сечением (1.5-2.5 мм²) в силовых цепях.

Порядок установки реле

1. Подготовить компоненты:
   • 2 реле на 40-50А (типа 90.3747)
   • Медные провода сечением 2.5 мм² (красный, синий, черный)
   • Колодки реле и изоляционные клеммы
2. Снять минусовую клемму АКБ и пластиковый кожух рулевой колонки
3. Определить контакты по распиновке замка:

   Контакт	Цвет провода	Функция
   1	Красный	+12В от АКБ
   2	Синий/черный	Зажигание (IN)
   3	Черный	Стартер

4. Подключить реле зажигания:
   • Подать +12В с контакта 1 замка на вход 85 реле
   • Подключить выход 86 реле на массу
   • Завести силовой провод от АКБ на контакт 30
   • Соединить контакт 87 реле с синим проводом (цепь катушки)
5. Смонтировать реле стартера аналогично, подключив управление к контакту 3 замка

После модернизации обязательно проверьте отсутствие коротких замыканий перед подключением АКБ. Тестируйте систему в режимах "зажигание" и "стартер", контролируя напряжение на выходах мультиметром. Качественно выполненная модернизация полностью исключает перегрев контактов и гарантирует стабильный пуск даже при отрицательных температурах.

Установка дополнительного реле для разгрузки контактов замка зажигания

Основная задача установки дополнительного реле – снять высокую нагрузку с контактов замка зажигания, отвечающих за включение мощных потребителей (стартера, бензонасоса, вентилятора охлаждения, фар). Со временем эти контакты подгорают и окисляются из-за проходящего через них большого тока, что приводит к неисправностям: невозможности запустить двигатель, самопроизвольному отключению систем, неработающим приборам.

Подключение реле позволяет перенаправить основной ток через его контакты, используя контакты замка зажигания лишь как управляющий сигнал (малый ток) для включения этого реле. Это существенно продлевает срок службы дорогостоящего замка зажигания и повышает надежность работы электросистемы автомобиля.

Необходимые материалы и инструменты

• Реле 4-контактное (30/40А): Стандартное автомобильное реле с номиналом тока не менее 30А (лучше 40А).
• Колодка (панелька) для реле: Соответствующая 4-контактному реле.
• Провода сечением:
  • ~1.5 мм² (для управляющих цепей, контакты 85 и 86 реле)
  • ~2.5-4.0 мм² (для силовых цепей, контакты 30 и 87 реле)
• Автоматический выключатель (предохранитель): Номиналом 30-40А, для защиты силовой цепи.
• Клеммы (мама/папа): Ножевые и кольцевые/вилочные для надежного соединения.
• Изолента, термоусадка: Для изоляции соединений.
• Инструмент: Кусачки, кримпер, нож, отвертки, мультиметр.

Схема подключения и распиновка

Контакт реле	Назначение	Подключение (ВАЗ-2109)	Цвет провода (тип.)
30	Силовой +12В (постоянный)	Через предохранитель (30-40А) к плюсу АКБ или шине +12В	Красный (толстый)
85	Управляющий "-" (масса)	К надежной точке массы на кузове	Черный
86	Управляющий "+" (включение)	К контакту замка зажигания, подающему +12В в положении "Зажигание" (IGN)	Синий с черным (или др. по схеме)
87	Силовой выход	К проводу, идущему от замка зажигания к силовым потребителям (бензонасос, ЭБУ, катушка и т.д.)	Коричневый (толстый) (или др. по схеме)

Пошаговая инструкция установки

1. Отключите минусовую клемму АКБ. Обязательное требование безопасности перед работой с электропроводкой.
2. Определите точку подключения управляющего "+" (контакт 86). Найдите на колодке замка зажигания провод, на котором появляется +12В только в положениях "Зажигание" (IGN) и "Стартер" (ST). Обычно это синий с черной полосой провод. С помощью мультиметра убедитесь в наличии напряжения в положении "Зажигание".
3. Определите точку подключения силового выхода (контакт 87). Найдите на колодке замка зажигания толстый провод (часто коричневый), идущий от контакта "Зажигание" к основным потребителям (монтажному блоку предохранителей, бензонасосу и т.д.). Это будет нагрузка реле.
4. Подготовьте место установки. Выберите удобное место в моторном отсеке или под панелью приборов для крепления реле и колодки предохранителя. Убедитесь, что место сухое и провода не будут перетираться.
5. Смонтируйте реле и предохранитель. Закрепите колодку реле и держатель предохранителя в выбранном месте.
6. Подключите силовые цепи:
   • Контакт 30 реле -> Через предохранитель (30-40А) -> К плюсу АКБ или надежной шине +12В в моторном отсеке (толстый провод).
   • Контакт 87 реле -> К проводу, который вы определили в пункте 3 (толстый провод нагрузки). Разрежьте этот провод и подключите его конец, идущий от замка зажигания, к контакту реле 87. Конец, идущий к потребителям, останется на своем месте.
7. Подключите управляющие цепи:
   • Контакт 85 реле -> К надежной точке массы на кузове автомобиля (короткий черный провод).
   • Контакт 86 реле -> К управляющему проводу замка зажигания (синий с черным), найденному в пункте 2. Аккуратно сделайте отвод (соедините параллельно) на этом проводе, не разрезая его полностью.
8. Надежно заизолируйте все соединения с помощью термоусадки и/или изоленты.
9. Закрепите провода жгутами, чтобы они не болтались и не терлись о кузов или острые кромки.

Проверка работы

1. Подключите минусовую клемму АКБ.
2. Поверните ключ в положение "Зажигание" (не запуская двигатель). Должен быть слышен четкий щелчок срабатывания реле.
3. Проверьте мультиметром наличие +12В на выходе реле (контакт 87) относительно массы в положении "Зажигание".
4. Убедитесь, что все потребители, которые должны включаться в этом положении (панель приборов, бензонасос на пару секунд и т.д.), работают нормально.
5. Проверните стартер. Убедитесь, что двигатель заводится, а реле остается включенным.
6. Выключите зажигание. Должен быть слышен щелчок отключения реле. Напряжение на контакте 87 должно пропасть.

Важно: Перед разрезанием любых штатных проводов всегда сверяйтесь с актуальной электросхемой именно вашего автомобиля ВАЗ-2109, так как цвета проводов могут отличаться в зависимости от года выпуска и комплектации. Неправильное подключение может привести к выходу из строя электрооборудования.

Пайка проводов при нарушении целостности проводки

Обрыв или повреждение проводов в цепи замка зажигания требует восстановления методом пайки для гарантии надежного контакта и предотвращения окисления. Скрутки и изолента не обеспечивают долговечного соединения из-за вибраций и перепадов температур в подрулевом пространстве.

Перед работой обесточьте бортовую сеть, отсоединив минусовую клемму аккумулятора. Зачистите оба конца поврежденного провода на 15-20 мм, удалив изоляцию и остатки коррозии. Убедитесь, что цвета восстанавливаемых проводников совпадают согласно схеме распиновки.

Необходимые инструменты и материалы

• Паяльник 40-60 Вт с подставкой
• Оловянно-свинцовый припой ПОС-40
• Флюс (канифоль или ЛТИ-120)
• Термоусадка разных диаметров
• Кусачки, стриппер, монтажный нож

Пошаговая инструкция

1. Наденьте термоусадку на провод до пайки с запасом 10 мм за зону соединения
2. Прогрейте зачищенные концы паяльником, нанесите тонкий слой припоя (лужение)
3. Соедините провода внахлест или скруткой длиной 15-20 мм
4. Прогрейте место соединения, добавив припой до полного покрытия металла
5. Дайте остынуть естественным образом без принудительного охлаждения
6. Сдвиньте термоусадку на место пайки, прогрейте феном до усадки

Проверьте мультиметром отсутствие короткого замыкания между соседними проводами. При восстановлении жгута фиксируйте провода пластиковыми хомутами через каждые 10-15 см, избегая натяжения. Особое внимание уделите тонким проводам управления стартером (красно-черный) и зажиганием (коричнево-синий).

Изоляция соединений термоусадкой после ремонта

После восстановления контактов или замены проводов в замке зажигания ВАЗ-2109 критически важно обеспечить надёжную изоляцию всех соединений. Термоусадочная трубка (термоусадка) – оптимальное решение для защиты мест скруток или пайки от окисления, короткого замыкания и механических повреждений. Она создаёт герметичное покрытие, устойчивое к вибрациям и перепадам температур в подрулевом пространстве.

Правильно подобранная термоусадка должна иметь диаметр до усадки на 30-50% больше сечения провода или места соединения. Обрезается отрезок трубки с запасом 1-1.5 см с каждой стороны от ремонтируемого участка. Перед монтажом убедитесь, что поверхность проводов чистая и сухая – остатки флюса или загрязнения снизят адгезию.

Пошаговый процесс изоляции

1. Наденьте термоусадку на провод до соединения контактов (если ремонт завершён – потребуется разрезать трубку вдоль, что менее надёжно).
2. После обжима, пайки или скрутки сдвиньте трубку так, чтобы она равномерно закрывала оголённый участок и захватывала неповреждённую изоляцию с двух сторон.
3. Прогревайте трубку строительным феном или зажигалкой с расстояния 2-3 см, двигаясь от центра к краям для вытеснения воздуха. Не допускайте перегрева и почернения материала.
4. Контролируйте усадку: трубка должна плотно обтянуть провод, без вздутий и зазоров. Внутренний клеевой слой (если используется термоусадка с клеем) должен выступить по краям, создавая гидробарьер.

Для ответственных соединений в замке зажигания применяйте термоусадку с коэффициентом усадки 3:1 или 4:1 и клеевым слоем. Особое внимание уделите:

• Проводам питания (КК1, КК2) – высокий риск короткого замыкания при плохой изоляции.
• Контактам стартера (КС) – вибрационная нагрузка.
• Группе контактов "15" (зажигание) – постоянные токовые нагрузки.

Тип термоусадки	Рекомендуемый диаметр (для ВАЗ-2109)	Особые свойства
Без клеевого слоя	Ø 3-4 мм (до усадки)	Базовая защита, бюджетный вариант
С клеевым слоем	Ø 4-6 мм (до усадки)	Герметичность, защита от влаги
Толстостенная	Ø 8-10 мм (до усадки)	Защита мест пайки, повышенная механическая прочность

После усадки проверьте отсутствие жёстких перегибов проводов и надёжность фиксации трубки. Убедитесь, что изолированные участки не касаются металлических частей рулевой колонки. Запрещается использовать изоленту как основной метод изоляции – она размокает и расклеивается от температурных деформаций.

Проверка работы всех режимов замка зажигания

Проверка каждого положения ключа выполняется при включенном аккумуляторе с помощью мультиметра в режиме вольтметра или контрольной лампы. Начинайте с визуального осмотра разъёма и проводов на предмет повреждений, окислов или нарушений изоляции перед подключением приборов.

Отсоедините колодку проводов от замка зажигания для точной диагностики. Минусовой щуп мультиметра зафиксируйте на кузове авто, плюсовой последовательно прикладывайте к контактам колодки при переключении ключа. Контрольную лампу подключайте между массой и проверяемым контактом.

Процедура проверки электрических цепей

1. Положение "0" (выключено):
   • Напряжение должно быть только на контакте 30 (постоянный +12В от АКБ)
   • Остальные контакты (15, 50, INT) - без напряжения
2. Положение "I" (зажигание):
   • +12В на контактах 30 и 15 (питание системы зажигания)
   • Контакты 50 и INT - нулевое напряжение
3. Положение "II" (стартер):
   • Напряжение на контактах 30, 15 и 50 (цепь стартера)
   • Автоматический возврат ключа в "I" после запуска
4. Положение "III" (габариты):
   • +12В на контактах 30 и INT (питание габаритных огней)
   • Контакты 15 и 50 - без напряжения

Положение	Контакты с +12В	Типичные неисправности
0 (OFF)	30	Короткое замыкание на других контактах
I (ON)	30, 15	Отсутствие питания на контакте 15
II (START)	30, 15, 50	Залипание контакта 50
III (PARK)	30, INT	Отсутствие напряжения на INT

При обнаружении отклонений (отсутствие напряжения в нужных положениях, постоянное питание при выключенном ключе) демонтируйте замок для детальной проверки или замены. Особое внимание уделите контакту 50 - его залипание вызывает непрерывную работу стартера.

Диагностика стартера после восстановления цепи "50"

Подайте напряжение на контакт "50" стартера напрямую от плюса АКБ, используя монтажный провод с сечением не менее 4 мм². Замкните цепь на 1-2 секунды, наблюдая за реакцией стартера. Если устройство исправно, бендикс должен энергично выброситься, а электродвигатель – уверенно вращать маховик без заеданий или посторонних шумов.

Обратите внимание на характерные признаки неисправностей при проверке. Отсутствие движения бендикса при срабатывании втягивающего реле указывает на механическую поломку привода. Медленный выброс бендикса свидетельствует о подклинивании или износе втулок. Щелчки без вращения якоря говорят о подгорании контактов реле или критическом падении напряжения в цепи.

Ключевые параметры диагностики

Измерьте мультиметром:

• Напряжение на клемме "50" при включении зажигания → минимум 10 В
• Просадку напряжения на АКБ при пуске → не более 1.5 В
• Сопротивление цепи массы между корпусом стартера и минусом АКБ → до 0.1 Ом

Симптом	Возможная причина	Проверка
Стартер "молчит"	Обрыв обмоток, заклинивание якоря	Прозвонить обмотки, проверить вращение вручную
Вращение без выброса бендикса	Сломана вилка привода, заедает муфта	Демонтаж и визуальный осмотр
Искрение на щётках	Износ щёткодержателей, загрязнение коллектора	Замер длины щёток (мин. 8 мм)

Проверьте состояние контактов втягивающего реле: при подаче напряжения на "50" силовой контакт должен замыкать цепь питания электродвигателя. Используйте контрольную лампу между клеммой "30" и выходом на мотор – свечение при запуске подтвердит исправность реле. Если диагностика выявила неработоспособность узла, потребуется демонтаж стартера для углублённой проверки или замены.

Проверка работы световых приборов в позиции INT

Позиция INT (I) на замке зажигания ВАЗ-2109 активирует зажигание и разрешает работу отдельных световых приборов без запуска двигателя. На этом этапе необходимо проверить функционирование элементов, управляемых через комбинацию приборов и реле.

Для диагностики установите ключ в положение INT и последовательно включите переключатели световой сигнализации. Отсутствие реакции отдельных приборов указывает на возможные проблемы с проводкой, реле, предохранителями или самими лампами.

Порядок проверки световых приборов

1. Включите габаритные огни (переключатель на панели приборов). Проверьте освещение передних/задних габаритов и подсветку номера.
2. Активируйте ближний свет фар (рычаг управления слева от руля). Убедитесь в работе обеих фар.
3. Переключите на дальний свет. Контролируйте индикатор синего цвета на приборной панели.
4. Нажмите кнопку аварийной сигнализации. Проверьте синхронное мигание всех поворотников.
5. Задействуйте поворотники (рычаг управления). Убедитесь в работе левых/правых ламп и звуке реле.

Критические точки диагностики:

• При отказе всех приборов – проверьте предохранители F1 (10А), F2 (10А), F5 (10А) в монтажном блоке
• При проблеме с одной фарой – осмотрите контакты лампы и целостность нити накала
• При неработающих поворотниках – протестируйте реле К2 в монтажном блоке
• При отсутствии подсветки панели – проверьте лампы подсветки и регулировочный резистор

Прибор	Контрольный признак работы	Типичные неисправности
Габаритные огни	Свечение ламп в передних блок-фарах и задних фонарях	Перегоревшие лампы, окисление контактов в патронах
Фары ближнего света	Равномерное освещение дороги, индикатор на панели	Обрыв массы, неисправное реле
Аварийная сигнализация	Синхронное мигание всех поворотников	Выход из строя реле-прерывателя К2

Профилактика окисления контактов защитным спреем

Регулярная обработка контактов замка зажигания антикоррозийным спреем – ключевая мера для предотвращения окисления. Соединения подвержены воздействию влаги и перепадов температур, что приводит к образованию оксидной пленки и нарушению проводимости тока.

Оптимальная периодичность обработки – каждые 6 месяцев или перед зимним сезоном. Используйте специализированные составы: очиститель-активатор (например, Liqui Moly Kontakt Spray), силиконовую смазку или консервирующий спрей (WD-40 Specialist Protective Spray). Избегайте густых смазок, притягивающих пыль.

Порядок нанесения

1. Снимите пластиковую облицовку рулевой колонки для доступа к замку.
2. Отсоедините разъем проводки от тыльной части замка зажигания.
3. Обработайте контакты разъема и штырьки замка:
   • Распылите состав короткими импульсами (2-3 секунды)
   • Держите баллон на расстоянии 10-15 см от поверхности
4. Прокрутите ключ в замке 5-7 раз для распределения состава.
5. Соберите узел в обратной последовательности.

Тип спрея	Особенности	Примеры
Очиститель-активатор	Удаляет окислы, создает токопроводящий слой	Kontakt Chemie, ABRO
Силиконовая смазка	Образует влагозащитную пленку	Molykote, Mannol
Консервант	Вытесняет влагу, защищает от коррозии	WD-40 Specialist

Важно: не применяйте спреи на основе бензина или растворителей – они разрушают изоляцию. После обработки проверяйте отсутствие короткого замыкания при включении зажигания.

Типичные ошибки при подключении проводов

Неправильное соединение контактов замка зажигания ВАЗ-2109 приводит к отказу системы запуска, коротким замыканиям или повреждению электрооборудования. Распространённые ошибки возникают из-за невнимательности, отсутствия схемы распиновки или использования ненадёжных методов коммутации.

Ошибки часто проявляются некорректной работой фар, стартера, приборной панели или полным обесточиванием авто. Ниже перечислены ключевые промахи, которых следует избегать при ремонте или замене контактов.

Распространённые недочёты

Основные ошибки при подключении:

• Перепутывание проводов по цветам – подключение красного (постоянный +12V) к контакту стартера вместо жёлтого (питание приборов)
• Неполная фиксация клемм – приводящая к искрению, оплавлению пластика и потере контакта
• Игнорирование изоляции – оголённые участки проводов вызывают КЗ на массу

Критичные последствия ошибок:

1. Замок не возвращается из положения "стартер" – при перепутывании синего (масса) и чёрного (габариты) проводов
2. Постоянное напряжение на катушке зажигания – при соединении коричневого провода (ACC) с розовым (зажигание)
3. Разряд аккумулятора – когда серый провод (стоп-сигналы) подключён к линии постоянного "+"

Ошибка	Последствие	Решение
Соединение жёлтого и красного проводов	Перегорание предохранителей №2, №5	Проверить тестером: красный – всегда +12V
Не подключен синий провод (масса)	Отказ стартера и подсветки панели	Закрепить на корпусе через штатное отверстие
Перекос контактной группы	Заедание ключа при повороте	Установить группу строго по пазам

Важно: перед подключением снимите клемму с аккумулятора и сверяйтесь с заводской схемой распиновки. Все соединения должны быть зафиксированы термоусадкой.

Техника безопасности при работе с электрооборудованием

Перед началом любых манипуляций с проводкой замка зажигания ВАЗ-2109 обязательно снимите отрицательную клемму с аккумуляторной батареи. Это исключит риск короткого замыкания и случайной подачи напряжения на систему при проверке цепей.

Убедитесь, что инструмент имеет изолированные рукоятки, а рабочая зона сухая. Используйте защитные диэлектрические перчатки при диагностике под напряжением – даже 12В система автомобиля способна вызвать возгорание при искрении.

Ключевые правила при диагностике

• Контроль целостности изоляции: перед подключением тестера проверьте провода на отсутствие оголенных участков и перетираний.
• Фиксация клемм: временные соединения при прозвонке надежно изолируйте изолентой или термоусадкой.
• Запрет на влажные работы: при попадании воды на контакты немедленно прекратите диагностику до полного высыхания.

Риск	Мера предотвращения
Короткое замыкание	Отключение АКБ, использование предохранителей-переходников при тестах
Повреждение ЭБУ	Строгое соблюдение схемы распиновки, проверка тестером до подключения
Возгорание	Огнетушитель в зоне работ, удаление легковоспламеняющихся материалов

При замене контактов замка зажигания используйте только сертифицированные компоненты – некачественные клеммные колодки часто становятся причиной перегрева проводки. После завершения работ визуально убедитесь в отсутствии перекрученных проводов и надежности креплений.
