Рено Логан - замена ремня генератора, причины и порядок действий

Статья обновлена: 18.08.2025

Ремень генератора – критически важный элемент в системе навесного оборудования двигателя Рено Логан. Его исправность напрямую влияет на зарядку аккумулятора и работу ключевых систем автомобиля.

Внезапный обрыв ремня приводит к полной потере заряда батареи и остановке машины. Регулярная проверка состояния и своевременная замена – единственный способ избежать дорогостоящего ремонта и непредвиденных поломок на дороге.

Эта статья подробно объяснит: признаки износа ремня генератора, основные причины его выхода из строя и пошаговый алгоритм действий по правильной замене на Рено Логан.

Основные признаки критического износа приводного ремня

Визуальный осмотр помогает выявить явные дефекты: глубокие трещины на внутренней или наружной поверхности ремня, особенно поперечные, сигнализируют о старении резины и потере эластичности. Расслоение корда, обтрепанные края или отсутствие фрагментов ребер также свидетельствуют о необходимости срочной замены.

Наличие следов глянца или "зализанных" участков на рабочей стороне ремня указывает на пробуксовку из-за снижения трения. Это часто сопровождается черными резиновыми отложениями на шкивах – продуктом интенсивного износа. Потеря более 3-4 ребер жесткости или их глубокие сколы критично снижают прочность.

Акустические и эксплуатационные симптомы

Пронзительный свист (особенно при запуске, включении кондиционера или во влажную погоду) – признак проскальзывания на шкивах из-за недостаточного натяжения или замасливания.
Вибрации руля или кузова на холостом ходу – следствие неравномерного износа или биения изношенного ремня.
Мигание лампы заряда АКБ при изменении нагрузки (включении фар, обогрева) – генератор не получает стабильного вращения.
Затрудненный запуск из-за просадки напряжения – аккумулятор не заряжается полноценно.
Перегрев двигателя – при повреждении ремня помпа перестает циркулировать антифриз.

Действия при обнаружении признаков: Немедленно прекратите движение. Попытка эксплуатации с критически изношенным ремнем гарантированно приведет к его обрыву. Это вызовет остановку генератора, помпы и гидроусилителя руля (при его наличии), что может спровоцировать перегрев двигателя и аварию. Требуется срочная замена комплекта (ремень + натяжные ролики).

Скрип и свист под капотом при запуске двигателя

Появление скрипа или свиста при запуске двигателя Рено-Логан – явный индикатор проблем с ремнем генератора. Звук особенно отчетлив в первые секунды после запуска мотора и обычно стихает при прогреве, что связано с изменением свойств ремня под воздействием температуры. Игнорирование этих симптомов ведет к ускоренному износу не только самого ремня, но и роликов, а также подшипников навесного оборудования.

Основной причиной посторонних шумов является проскальзывание ремня по шкивам. Это происходит из-за недостаточного натяжения, которое может быть вызвано естественным растяжением ремня, износом натяжителя или ослаблением крепежных болтов. Также свист провоцирует попадание технических жидкостей (масла, антифриза) на поверхность ремня или шкивов, что резко снижает трение.

Ключевые причины и диагностика

Ослабление натяжения: Проверьте ход ремня рукой (при выключенном двигателе!). Нормальный прогиб – 5-6 мм при усилии 10 кгс.
Загрязнение ремня/шкивов: Осмотрите поверхность на следы масла, тосола или дорожной грязи. Протрите ветошью.
Износ ремня: Ищите трещины, расслоение, "лохмотья" по краям или глянцевый блеск на рабочей поверхности.
Неисправность роликов/натяжителя: Прокрутите ролики на слух – хруст или люфт указывают на износ подшипников.

Необходимые действия

Немедленно прекратить эксплуатацию при сильном свисте или вибрациях.
Визуально оценить состояние ремня и шкивов на предмет загрязнений или повреждений.
Проверить натяжение ремня манометром или специализированным инструментом.
При выявлении износа или загрязнений – заменить ремень генератора комплектом (включая ролики).
После замены проверить соосность шкивов и точность натяжения согласно мануалу Рено-Логан.

Хлопающие звуки во время работы мотора

Хлопки под капотом Рено-Логан при работающем двигателе часто указывают на проблемы с ремнём генератора или смежными компонентами. Такой звук обычно резкий, отрывистый и может усиливаться при увеличении оборотов или включении электрооборудования.

Игнорирование этих симптомов способно привести к обрыву ремня, остановке генератора, разряду АКБ и перегреву двигателя из-за прекращения циркуляции охлаждающей жидкости (если ремень приводит помпу).

Основные причины и действия

Распространённые причины хлопков:

Проскальзывание ремня – износ, загрязнение маслом или антифризом, недостаточное натяжение
Деформация шкивов – биение приводного шкива коленвала или генератора
Заклинивание подшипников – роликов натяжителя, генератора или помпы
Расслоение ремня – отслоение ребристого слоя с ударом о кожух

Порядок диагностики и устранения:

Визуально осмотреть ремень: трещины, масляные пятна, истирание краёв
Проверить натяжение – прогиб не должен превышать 5 мм при нажатии с усилием 10 кгс
Прокрутить ролики и подшипники генератора рукой (на заглушенном моторе!), выявить заедания
Запустить двигатель и проследить траекторию ремня – недопустимо смещение со шкивов
Заменить ремень при повреждениях или износе (рекомендуемый интервал – 60 тыс. км)

Симптом	Вероятная причина	Срочность ремонта
Ритмичные хлопки на холостых	Ослабление натяжения ремня	Требует немедленной подтяжки
Резкие щелчки при включении фар/кондиционера	Проскальзывание из-за износа или загрязнения	Замена в течение 1-2 дней
Неравномерный стук с вибрацией	Разрушение подшипника натяжителя	Остановка двигателя, замена ролика

При замене ремня генератора обязательно устанавливать новый ролик натяжителя и проверять соосность шкивов. Использование неоригинальных комплектующих низкого качества – частая причина повторного появления хлопков.

Вибрация и биение ремня генератора на холостом ходу

Вибрация и заметное биение ремня генератора при работе двигателя на холостом ходу – распространенная проблема на Рено Логан. Это состояние не стоит игнорировать, так как оно указывает на отклонения в работе навесного оборудования или самого силового агрегата. Постоянное подергивание ремня ускоряет его износ, повышает риск проскальзывания и может привести к обрыву.

Биение обычно сопровождается характерным свистом, дребезжанием или стуком из подкапотного пространства, особенно при прогреве или включении мощных потребителей энергии (фары, печка, кондиционер). Вибрация часто передается на кузов и ощущается на руле или рычаге КПП, что усиливает дискомфорт и сигнализирует о необходимости срочной диагностики.

Основные причины проблемы

Выявление точной причины требует последовательной проверки:

Ослабление натяжения ремня: Наиболее частая причина. Со временем ремень растягивается, а натяжной ролик (автоматический или регулируемый вручную) не компенсирует вытягивание. Слабое натяжение приводит к проскальзыванию и вибрациям.
Износ или дефект роликов:
- Натяжной ролик: Заклинивание подшипника, разрушение пластиковой основы, искривление оси вызывают эксцентричное вращение и биение.
- Обводной ролик (при наличии): Изношенный подшипник или поврежденный корпус создают дополнительную вибрацию.
Неисправность подвесных подшипников агрегатов:
- Генератор: Износ подшипников якоря генератора приводит к люфту и биению шкива.
- Помпа системы охлаждения: Заклинивание или разрушение подшипника помпы вызывает сильную вибрацию всей приводной ветви.
- Компрессор кондиционера (если ремень общий): Проблемы с подшипником компрессора также влияют на стабильность ремня.
Деформация шкивов: Механическое повреждение (удар, заводской брак) шкива коленвала, генератора, помпы или натяжителя нарушает плоскость вращения.
Некачественный или неподходящий ремень: Ремень с дефектами (разная толщина по длине, внутренние пустоты), несоответствие типоразмеру (длина, профиль) или установка контрафактного изделия.
Дисбаланс коленвала или шкивов: Сильный износ демпфера коленвала (если установлен) или нарушение балансировки самого коленвала (редко, после неквалифицированного ремонта).
Чрезмерные вибрации двигателя: Проблемы с опорами (подушками) двигателя, пропуски воспламенения, неисправности сцепления или КПП могут усиливать общую вибрацию, проявляясь и в ременном приводе.

Необходимые действия при обнаружении проблемы

При первых признаках вибрации и биения ремня выполните следующие шаги:

Визуальный осмотр: При заглушенном двигателе проверьте целостность ремня (трещины, расслоение, замасливание), состояние ребер. Осмотрите шкивы на предмет повреждений, следов коррозии, масляных подтеков.
Проверка натяжения: Нажмите пальцем на самую длинную ветвь ремня между шкивами. Нормальный прогиб для Логан – обычно 5-7 мм при усилии 10 кгс (или по спецификации мануала). Чрезмерный прогиб или полное отсутствие упругости требуют регулировки/замены натяжителя.
Диагностика роликов и подшипников:
- Снимите ремень.
- Вручную прокрутите каждый ролик (натяжной, обводной). Ровное вращение без заеданий, люфтов, шума и ощутимого сопротивления – норма. Люфт, хруст, заклинивание – признак неисправности.
- Проверьте люфт шкивов генератора, помпы, компрессора кондиционера, покачивая их перпендикулярно оси. Радиальный люфт недопустим.
Контроль соосности шкивов: Визуально оцените, лежат ли шкивы коленвала, генератора, помпы в одной плоскости. Используйте линейку или лазерный инструмент для точности. Перекос вызывает соскакивание ремня и вибрацию.

Важно: Если при осмотре выявлен изношенный ремень (трещины, "бахрома" на ребрах), поврежденные ролики или подшипники агрегатов – необходима замена всех дефектных компонентов комплектом. Установка нового ремня на старые ролики с подшипниками на грани отказа приведет к быстрому повторению проблемы.

Симптом	Возможная причина	Срочность ремонта
Периодический свист + легкое подрагивание ремня	Слабое натяжение, начало износа ролика	Требует контроля/регулировки в ближ. время
Постоянное биение, дребезг на холостых	Сильный износ натяжного/обводного ролика, неисправность подшипника генератора/помпы	Требует немедленной диагностики и замены
Сильная вибрация кузова + гул/хруст	Заклинивание подшипника помпы или ролика, разрушение демпфера коленвала	Опасная ситуация! Движение запрещено, буксировка

Игнорирование вибрации ремня генератора на Рено Логан чревато обрывом, что приведет к остановке генератора (разряд батареи), а при общем приводе – отказу помпы (риск перегрева двигателя) и гидроусилителя руля (при его наличии). Своевременное устранение причины биения – залог безопасности и предотвращения более дорогостоящего ремонта.

Появление трещин на внутренней поверхности ремня

Трещины на внутренней (рабочей) стороне ремня генератора Рено Логан возникают из-за естественного старения резины и постоянного воздействия высоких температур от двигателя. Ускоренное разрушение провоцирует контакт с техническими жидкостями (масло, антифриз), которые разъедают структуру материала.

Неравномерная натяжка ремня или перекос шкивов создают локальные зоны перегрузки, где резина трескается быстрее. Особенно опасны микротрещины в местах изгиба – они снижают гибкость ремня и ведут к расслоению корда.

Последствия и действия при обнаружении трещин

Игнорирование проблемы приводит к критическим последствиям:

Обрыв ремня во время движения с остановкой генератора и разрядкой АКБ
Перегрев двигателя из-за прекращения работы помпы (если ремень приводит и её)
Деформация шкивов или валов навесного оборудования

Алгоритм действий при выявлении трещин:

Немедленно прекратить эксплуатацию автомобиля
Визуально оценить состояние ремня (количество/глубина трещин >3 мм – срочная замена)
Проверить совпадение плоскостей шкивов и натяжение ремня
Заменить ремень вместе с роликами (натяжным и обводным)
Устранить причины загрязнения при наличии следов ГСМ

Состояние ремня	Рекомендуемое действие
Единичные поверхностные трещины (менее 3 мм)	Контроль каждые 500 км, замена в ближайшее время
Множественные глубокие трещины, расслоение	Немедленная замена до следующей поездки

Замена ремня генератора: Расслоение корда и отслоение зубцов

Расслоение корда проявляется как разделение силового слоя (нейлоновых нитей) от резиновой основы ремня. Видимые признаки – вздутия, волны или продольные трещины на внутренней или внешней поверхности. Отслоение зубцов выражается в отрыве резиновых зубьев от несущего корда, что приводит к их деформации, надломам или полному отсутствию на отдельных участках.

Эти дефекты критичны: расслоение резко снижает прочность на разрыв, а повреждение зубьев нарушает синхронность вращения шкивов. Игнорирование ведет к проскальзыванию ремня, перегреву, обрыву и отказу генератора, помпы или ГУР на моделях с гидроусилителем.

Причины возникновения дефектов

Основные факторы, провоцирующие разрушение структуры ремня:

Эксплуатационный износ: естественное старение резины и корда после 60-80 тыс. км пробега или 4-5 лет службы.
Загрязнение маслом или техническими жидкостями: протечки из сальников коленвала, ГРМ или ГУР разъедают резину.
Неправильное натяжение: перетяг увеличивает нагрузку на корд, слабое натяжение вызывает вибрацию и ударные нагрузки на зубья.
Дефекты смежных компонентов: заклинивание подшипников генератора/помпы, биение шкивов, коррозия валов.
Экстремальные температуры: перегрев от неисправной системы охлаждения или контакт с выхлопной системой.

Действия при обнаружении дефектов:

Немедленно прекратить эксплуатацию автомобиля во избежание обрыва ремня.
Провести диагностику:
- Визуальный осмотр на наличие масляных пятен, трещин, "пузырей".
- Проверка натяжения (прогиб 5-6 мм при усилии 10 кгс на самом длинном участке).
- Контроль соосности шкивов и вращения роликов/натяжителя.
Заменить ремень генератора вместе с роликами (при наличии), даже если пробег ниже регламентного.
Устранить первопричину: ликвидировать утечки жидкостей, заменить изношенные подшипники, поврежденные шкивы.

Признак	Риск	Срочность замены
Местное отслоение 1-2 зубьев	Постепенное разрушение соседних зубцов	В течение 1-2 дней
Расслоение корда на 20% длины	Внезапный обрыв при нагрузке	Немедленная
Масляное загрязнение + деформация	Ускоренный износ, проскальзывание	В течение недели

После замены обязателен контроль натяжения через 500-1000 км пробега. Используйте только оригинальные ремни (например, Renault 7701477463) или проверенные аналоги Continental, Gates – дешевые изделия часто имеют неоднородную структуру, провоцирующую расслоение.

Заметные потертости боковых граней

Потертости на боковых поверхностях ремня генератора возникают из-за постоянного трения о неправильно расположенные или поврежденные элементы. Основная причина – смещение шкивов относительно единой плоскости вращения, что заставляет ремень контактировать с бортами шкивов под углом.

Игнорирование проблемы приводит к ускоренному истиранию ребер ремня, снижению эффективности передачи усилия и риску обрыва. Дополнительными факторами выступают деформация кронштейна натяжителя, износ подшипников роликов или установка неоригинальных комплектующих с отклонениями в геометрии.

Последовательность действий при обнаружении

Визуальный осмотр системы: Проверьте соосность шкивов коленвала, генератора и натяжных роликов линейкой или лазерным уровнем.
Контроль состояния смежных компонентов:
- Люфт подшипников роликов (допустимый – не более 0.5 мм)
- Целостность крепежных болтов кронштейна натяжителя
- Отсутствие трещин и коррозии на посадочных местах
Замена ремня и дефектных узлов: Установите новый ремень генератора параллельно с заменой:
- Деформированных роликов
- Изношенных подшипников
- Деталей с механическими повреждениями

Признак износа	Связанная неисправность
Односторонние потертости	Смещение генератора или нарушение геометрии кронштейна
Двусторонние повреждения	Критичный износ натяжного/направляющего ролика
Рваные края	Механическое повреждение защитного кожуха или контакт с посторонними предметами

Важно: После замены запустите двигатель на 5-10 минут, затем повторно проверьте положение ремня в шкивах – он должен вращаться строго по центру канавок без контакта с бортами.

Масляные пятна на ремне: последствия загрязнения

Попадание масла на ремень генератора Рено Логан критично снижает его эксплуатационные характеристики. Масляная пленка резко уменьшает коэффициент трения между ремнем и шкивами, провоцируя проскальзывание. Это нарушает передачу вращения, снижает эффективность работы генератора и создает риск полного обрыва из-за перегрева резины.

Загрязнение маслом ускоряет износ ремня: резиновая основа размягчается и деформируется, корд теряет прочность, а на поверхности появляются трещины и расслоения. Одновременно масло может повредить смежные узлы – попасть на натяжные ролики, что вызовет их заклинивание, или на шкив коленвала, усугубляя проблему проскальзывания.

Последствия и необходимые действия

Негативные эффекты масляного загрязнения:

Проскальзывание ремня: Снижение зарядки АКБ, мерцание фар, нестабильная работа электросистемы
Ускоренный износ: Растрескивание, расслоение, разрыв ремня
Дополнительные поломки: Залипание натяжителя, загрязнение датчиков

Обязательные шаги при обнаружении масла:

Немедленно устранить источник утечки (сальники коленвала, распредвала, прокладка клапанной крышки)
Заменить ремень генератора (даже при минимальном загрязнении)
Проверить состояние роликов и натяжителя – при наличии масляных следов заменить
Очистить шкивы от остатков масла ветошью и обезжиривателем

Симптом загрязнения	Риск для автомобиля
Визг при запуске/нагрузке	Разряд АКБ, отказ электрооборудования
Замасленная поверхность ремня	Внезапный обрыв, остановка генератора и ГУР
Масло на шкивах	Повреждение нового ремня после замены

Провисание ремня из-за износа натяжителя

Износ натяжителя ремня генератора – критическая неисправность, приводящая к потере оптимального усилия натяжения. Со временем подпружиненный механизм теряет упругость, а шарнирные соединения изнашиваются из-за постоянных вибраций и перепадов температур. Это вызывает провисание ремня, которое нарушает передачу крутящего момента от коленвала к генератору.

Характерные признаки проблемы включают пронзительный свист при запуске двигателя или резком увеличении нагрузки (включение фар, кондиционера), а также мигание лампы заряда АКБ на приборной панели. Игнорирование симптомов провоцирует полное проскальзывание ремня, прекращение зарядки аккумулятора и перегрев генератора из-за отсутствия охлаждения крыльчаткой.

Порядок устранения неисправности

Диагностика натяжителя: проверьте свободный ход ролика вручную – люфт более 5 мм или заклинивание требуют замены.
Демонтаж изношенного узла: ослабьте крепление натяжителя гаечным ключом, снимите ремень, затем открутите болты корпуса механизма.
Установка нового натяжителя: закрепите деталь штатными болтами, предварительно смазав шарнир термостойкой смазкой. Натяните ремень до отметки на индикаторе (для автоматических натяжителей) либо по мануалу.

Важно: после замены запустите двигатель, включите максимум энергопотребителей (печка, обогрев стекол) и убедитесь в отсутствии свиста. Контролируйте натяжение каждые 15 000 км пробега.

Материал ролика	Средний ресурс	Рекомендуемая замена
Пластик	40–60 тыс. км	При каждом втором ТО
Металл	80–120 тыс. км	При замене ремня ГРМ

Агрессивная химия как фактор разрушения резины

Ремень генератора Рено-Логан, изготовленный из резины, подвержен ускоренной деградации при контакте с агрессивными химическими веществами. Попадание технических жидкостей или реагентов на поверхность ремня приводит к разрыву молекулярных связей в материале. Наиболее опасными являются нефтепродукты (масла, топливо), кислоты, щелочи, растворители и некоторые виды автохимии.

Химическое воздействие проявляется в потере эластичности резины, её разбухании или растрескивании. Даже кратковременный контакт с небольшим количеством агрессивного вещества может инициировать необратимые процессы окисления и вулканизации. Особенно критично проникновение химикатов в зону контакта ремня с шкивами, где сочетаются высокие механические нагрузки и температурное воздействие.

Основные источники опасности

Технологические жидкости: утечки моторного масла, антифриза, тормозной жидкости или топлива из повреждённых патрубков, сальников или прокладок.
Автохимия: непреднамеренное попадание очистителей, растворителей, преобразователей ржавчины при обслуживании смежных узлов.
Дорожные реагенты: солевые растворы, противогололёдные составы, проникающие в подкапотное пространство через щитки или вентиляцию.

Последовательность действий при загрязнении

Немедленно остановить двигатель при обнаружении подтёков на ремне.
Идентифицировать и устранить источник утечки химического вещества.
Визуально оценить состояние ремня: наличие вздутий, трещин, масляных пятен или изменения геометрии.
Протереть поверхность ремня сухой чистой ветошью без применения моющих средств.
Обязательная замена ремня даже при незначительных повреждениях, так как резина теряет прочность на молекулярном уровне.

Тип загрязнителя	Внешние признаки повреждения	Рекомендуемое действие
Моторное масло	Потемнение, размягчение, "расползание"	Немедленная замена
Антифриз	Набухание, липкость поверхности	Замена в течение 24 часов
Топливо	Растворение поверхности, резкий запах	Немедленная замена
Дорожная соль	Белый налёт, микротрещины	Контроль + замена при изменении структуры

Эксплуатация с перегрузкой электроприборов

Перегрузка возникает при одновременном включении мощных потребителей (обогреватели сидений, дополнительные фары, усилители аудиосистемы), превышающих номинальную мощность генератора Рено Логан (обычно 90-120 А). Это вызывает резкое увеличение механического сопротивления вращению ротора генератора. Приводной ремень испытывает критическое натяжение, провоцирующее проскальзывание на шкивах и экстремальный нагрев.

Постоянная перегрузка приводит к ускоренной деградации ремня: резина пересыхает и трескается, кордные нити расслаиваются, боковые грани истираются. Особенно опасны режимы работы на холостом ходу или низких оборотах двигателя, когда генератор не может обеспечить требуемый ток. Это вызывает просадку напряжения, разряд АКБ и вынуждает ремень работать в условиях экстремальных нагрузок.

Профилактика и решения

Контроль суммарной мощности: Рассчитайте общую нагрузку (мощность приборов в ваттах / 14 В). Не допускайте превышения силы тока над номиналом генератора.
Приоритизация потребителей: Отключайте неиспользуемые устройства (например, задний обогрев стекла после оттаивания).
Модернизация системы: При регулярной перегрузке установите генератор повышенной мощности (140-150 А) и усиленный ремень.
Экстренные признаки: Запах горелой резины, свист при включении приборов, мерцание света требуют немедленной диагностики ремня и натяжителя.

Примеры потребления энергии:

Прибор	Потребление (А)
Обогрев заднего стекла	15-20 А
Ксеноновые фары (дополнительные)	10-15 А
Обогрев сидений	5-8 А (на каждое)
Аудиосистема (с усилителем)	20-40 А
Штатные фары + кондиционер	25-30 А

При замене ремня генератора после перегрузки обязательно проверьте состояние натяжного ролика и помпы – их заклинивание часто является следствием экстремальных нагрузок.

Чрезмерные перепады температур в подкапотном пространстве

Экстремальные температурные колебания под капотом Рено Логан – от перегрева при работе двигателя до резкого охлаждения в зимних условиях – создают критическую нагрузку на ремень генератора. Резиновые компоненты ремня подвергаются циклическому расширению и сжатию, что ускоряет процесс старения материала. Особенно опасны микротрещины, возникающие при быстром переходе от высоких температур (до +100°C и выше возле двигателя) к отрицательным уличным значениям.

Постоянные тепловые деформации снижают эластичность ремня и нарушают его геометрию. Это приводит к проскальзыванию на шкивах, неравномерному износу рабочей поверхности и усилению вибраций. В долгосрочной перспективе такие перепады провоцируют преждевременное растрескивание, расслоение корда или внезапный обрыв, особенно если ремень уже выработал часть ресурса.

Последствия и превентивные меры

Ключевые риски для ремня генератора:

Ускоренная деградация резины: потеря гибкости и абразивный износ
Снижение натяжения из-за изменения длины ремня при температурных скачках
Рост вероятности обрыва при холодном пуске зимой

Обязательные действия для минимизации ущерба:

Контролировать состояние ремня каждые 15 000 км: трещины, глянцевость, расслоение
Проверять натяжение (прогиб 5-6 мм при усилии 10 кгс) после резких изменений погоды
Использовать оригинальные ремни, рассчитанные на специфику термоциклирования Логана
Заменять ремень генератора при первых признаках пересыхания или каждые 60 000 км

Температурный режим	Влияние на ремень	Профилактика
Летний перегрев (+90°C и выше)	Размягчение резины, ускоренный износ	Контроль чистоты радиатора, избегание пробега "внатяг"
Зимний холод (-20°C и ниже)	Затвердевание, растрескивание при пуске	Прогрев двигателя на холостых 1-2 минуты перед стартом
Частые переходы (зима/лето)	Накопление усталостных дефектов	Сезонная диагностика натяжителя и роликов

Неправильный монтаж при предыдущей замене

Ошибки при установке ремня генератора во время прошлого обслуживания – частая причина преждевременного выхода из строя. Некорректный монтаж создает неравномерное распределение нагрузки, что провоцирует ускоренный износ, проскальзывание или обрыв.

Критичные последствия проявляются не сразу: первые признаки (свист, рывки) возникают через несколько тысяч километров. Игнорирование симптомов ведет к отказу генератора, перегреву двигателя из-за остановки помпы или обрыву ремня ГРМ с катастрофическими повреждениями клапанов.

Основные ошибки монтажа и их устранение

Распространенные недочеты при замене и методы их исправления:

Неправильное натяжение

Слабое: Провисание вызывает проскальзывание, перегрев, свист. Проверяется прогиб ремня (10-15 мм при усилии 10 кгс).
Чрезмерное: Перегруз подшипников генератора/помпы. Требуется регулировка натяжителя согласно мануалу.

Перекос роликов/генератора

Несоосность шкивов ведет к истиранию кромки ремня. Контролируется лазерным уровнем, устраняется ослаблением крепежа и юстировкой.

Загрязнение посадочных мест

Попадание масла, пыли или старой резины на шкивы снижает сцепление. Очистка поверхностей растворителем обязательна перед установкой.

Признак ошибки	Возможная причина	Действие
Свист при запуске/разгоне	Слабое натяжение, масляные пятна	Проверить натяг, обезжирить шкивы
Трещины по кромке ремня	Перекос компонентов	Выровнять генератор/ролики
Обрыв через 5-10 тыс. км	Заводской брак, неправильный подбор	Использовать оригинал или аналог по каталогу

Важно: При повторной замене всегда осматривайте смежные узлы – изношенный натяжитель или заклинивший подшипник помпы гарантированно повредят новый ремень. Используйте динамометрический ключ для соблюдения момента затяжки крепежа.

Несовместимость неоригинальных комплектующих

Использование несертифицированных ремней генератора для Рено Логан чревато критическими отклонениями в геометрии и физических свойствах. Даже незначительные расхождения в длине, ширине или угле профиля зубьев нарушают синхронизацию со шкивами системы. Такие компоненты часто не проходят валидацию на заводских стендах, где тестируется взаимодействие с конкретной конфигурацией двигателя.

Недорогие аналоги изготавливаются из материалов с неустойчивыми характеристиками при температурных перепадах. Резиновые смеси низкого качества теряют эластичность на морозе или размягчаются при нагреве, а кордный слой деформируется под нагрузкой. Это провоцирует ускоренную деградацию структуры ремня задолго до заявленного производителем ресурса.

Ключевые риски применения контрафактных изделий

Ошибки базирования: Смещение ремня на 1-2 мм относительно ручьев шкива вызывает эксцентричную нагрузку, вибрации и локальный перегрев кромок.
Динамическая нестабильность: Растяжение на 3-5% выше нормы снижает натяжение, приводя к проскальзыванию и падению зарядки АКБ при включении фар и кондиционера.
Деструкция смежных узлов: Обрыв ремня повреждает датчики положения коленвала, а отлетающие фрагменты могут вывести из строя патрубки охлаждения.

Для минимизации рисков при выборе аналога сверяйте каталожные номера оригинала (например, Renault 8200873223) с маркировкой замены. Допустимые альтернативы должны иметь сертификат ISO 9010 и маркировку EPDM (этилен-пропиленовый каучук), обеспечивающую стойкость к озону и температурным деформациям. Проверка совпадения количества зубьев (76 для Logan 1.6 8V) и шага (9.5 мм) обязательна перед установкой.

Бренд	Ключевое преимущество	Ресурс (в среднем)
Contitech	Соответствие OEM-стандартам	60–80 тыс. км
Gates	Защита от проскальзывания	70–90 тыс. км
Bosch	Адаптация к экстремальным нагрузкам	80+ тыс. км

Подготовка инструментов: ключи и специальные приспособления

Качественная замена ремня генератора невозможна без предварительной подготовки необходимых инструментов. Отсутствие даже одного ключа или приспособления может существенно затянуть процесс ремонта или привести к некорректной установке нового ремня.

Для работы на Рено-Логан потребуются как стандартные инструменты, так и специальный ключ для регулировки натяжителя. Убедитесь в исправности и чистоте всех приспособлений перед началом работ.

Инструмент	Назначение
Ключ рожковый/накидной 13 мм	Откручивание болта крепления генератора
Трещоточный ключ с удлинителем	Демонтаж защитных кожухов
Специальный ключ для натяжителя	Ослабление натяжного ролика (квадрат 1/2")
Головка Torx T30	Снятие пластиковых защит двигателя
Монтировка	Фиксация генератора при регулировке натяжения

Защитные перчатки и очки: меры безопасности

При замене ремня генератора на Renault Logan неизбежен контакт с техническими жидкостями (антифриз, масло), мелкими металлическими частицами и острыми кромками элементов подкапотного пространства. Отлетевшая стружка, грязь или случайное попадание капли агрессивной жидкости в глаза способны нанести серьёзную травму, а порезы рук о кромки пластика или металла – затруднить работу и стать источником инфекции.

Использование защитных перчаток и очков не является формальностью, а напрямую влияет на сохранность здоровья. Перчатки обеспечивают надежный хват инструментов, защищают кожу от химических ожогов и механических повреждений, предотвращают скольжение рук в случае попадания масла. Очки создают непреодолимый барьер для летящих частиц старого ремня, пыли, ржавчины или брызг технических жидкостей, которые могут отскочить при демонтаже натяжителя или шкивов.

Ключевые требования к средствам защиты

Перчатки: Должны быть устойчивы к маслам и механическим воздействиям (рекомендуются нитриловые или прочные хлопчатобумажные с ПВХ-покрытием). Облегающая посадка обязательна для сохранения тактильной чувствительности при работе с ключами и болтами.
Очки: Должны плотно прилегать к лицу, полностью закрывая глазницы, иметь боковую защиту и антизапотевающее покрытие. Простые строительные или солнцезащитные очки не обеспечивают достаточной безопасности!

Риск при отсутствии защиты	Последствия	Как предотвратить
Попадание инородных тел в глаза	Царапины роговицы, воспаление, временная/постоянная потеря зрения	Использовать плотно прилегающие защитные очки
Контакт кожи с техническими жидкостями	Химические ожоги, раздражение, аллергические реакции	Надевать химически стойкие перчатки
Порезы и ссадины рук	Кровотечение, риск инфицирования, снижение работоспособности	Применять перчатки с усиленной защитой ладоней и пальцев

Порядок применения: Надевайте очки и перчатки до начала любых манипуляций в подкапотном пространстве. Проверяйте целостность перчаток перед каждым использованием – даже небольшие проколы сводят защиту на нет. Снимайте средства защиты только после полного завершения работ и очистки рук от загрязнений.

Освобождение рабочего пространства под капотом

Для удобного доступа к ремню генератора и натяжным роликам на Рено-Логан необходимо демонтировать элементы, ограничивающие пространство в моторном отсеке. Основными препятствиями являются воздуховод воздушного фильтра и защитный кожух правого колеса, которые перекрывают зону работ.

Сначала открутите хомут воздухозаборника и отсоедините патрубок от корпуса воздушного фильтра. Затем снимите пластиковые клипсы или винты, фиксирующие верхнюю крышку воздушного фильтра. Аккуратно извлеките весь узел вместе с фильтрующим элементом, освобождая зону над генератором.

Дополнительные подготовительные операции

Демонтаж защиты колеса: Выверните саморезы крепления подкрылка в районе правого переднего колеса. Отогните пластиковую защиту в сторону для доступа к нижней части шкива генератора.
Освобождение электропроводки: Отсоедините разъемы датчиков и жгуты проводов, проложенные над генератором, зафиксировав их стяжками на безопасном расстоянии.
Проверка зазоров: Убедитесь, что между двигателем и кузовом осталось достаточно места для монтажа инструментов (ключ на 15 мм для натяжителя, трещотка с удлинителем).

Элемент	Инструмент для снятия
Воздуховод фильтра	Крестовая отвертка, плоскогубцы
Крепления подкрылка	Головка на 10 мм, трещотка

Фиксация коленвала через монтажное отверстие

Для предотвращения проворачивания коленчатого вала при откручивании/затяжке болта шкива используется специальное монтажное отверстие в блоке цилиндров. Оно расположено на левой стороне двигателя (со стороны радиатора) рядом с противовесом коленвала и закрыто заглушкой, которую необходимо предварительно выкрутить или выбить молотком через мягкую проставку.

После демонтажа заглушки в отверстие вставляется жесткий фиксатор подходящего диаметра (штатный инструмент Renault или прочный металлический стержень/отвертка). Коленвал аккуратно проворачивается за болт шкива до момента упора противовеса в установленный фиксатор, что надежно блокирует вал от дальнейшего вращения. Запрещается использовать для фиксации отвертку в зубьях маховика или стартер!

Ключевые этапы и требования

Порядок действий:

Обеспечить доступ к левой стороне двигателя (снять колесо, защиту двигателя при необходимости).
Очистить область вокруг заглушки от грязи.
Аккуратно выбить заглушку молотком и пробойником (ударить по краю заглушки, не по центру).
Вставить фиксатор (диаметр ~8 мм, длина ~60 мм) в отверстие до упора.
Провернуть коленвал за болт шкива по часовой стрелке до жесткого упора противовеса в фиксатор.

Критические требования:

Использовать только предназначенное для фиксации отверстие.
Фиксатор должен быть из твердого металла и плотно входить в отверстие.
Запрещено прикладывать чрезмерное усилие при проворачивании коленвала.
Перед установкой новой заглушки очистить резьбу и нанести герметик.

Последствия ошибок:

Ошибка	Риск
Фиксация через зубья маховика	Поломка зубьев, повреждение стартера
Использование хрупкого фиксатора	Облом стержня в отверстии, сложный ремонт
Проворот коленвала против часовой стрелки	Повреждение фиксатора и блока цилиндров

Ослабление крепления генератора: ключевые гайки

Ослабление крепления генератора – одна из наиболее распространенных причин проскальзывания и преждевременного износа приводного ремня на Renault Logan. Генератор крепится к блоку двигателя через кронштейн, и со временем вибрации двигателя вызывают ослабление крепежных элементов. Это приводит к изменению положения генератора и, как следствие, к снижению натяжения ремня.

Для надежной фиксации генератора критически важны две основные точки крепления. Первая точка – это верхняя регулировочная гайка (или болт), расположенная на специальной дуге. Именно эта гайка позволяет перемещать генератор для регулировки натяжения ремня. Вторая точка – это нижняя фиксирующая гайка (или болт), которая жестко крепит корпус генератора к кронштейну на блоке двигателя. Ослабление любой из этих гаек нарушает правильное положение агрегата.

Необходимые действия при ослаблении крепления

При подозрении на ослабление крепления генератора или во время плановой замены ремня выполните следующие действия:

Проверьте состояние гаек: Внимательно осмотрите верхнюю регулировочную и нижнюю фиксирующую гайки (болты) на предмет следов самооткручивания (сдвиг меток краски, свободный ход).
Затяните крепления: Используя соответствующий ключ (чаще всего рожковый или накидной ключ на 13 или 15 мм, точный размер зависит от года выпуска и двигателя), надежно затяните обе гайки:
- Сначала затяните нижнюю фиксирующую гайку/болт до рекомендованного момента (обычно указан в руководстве по ремонту, для Logan это часто 50-60 Нм).
- Затем затяните верхнюю регулировочную гайку/болт с требуемым усилием.
Проверьте натяжение ремня: После затяжки креплений обязательно проверьте и при необходимости отрегулируйте натяжение ремня генератора согласно спецификации для вашей модели двигателя.
Контролируйте периодически: Включайте визуальную проверку состояния и затяжки этих гаек в список регулярного технического обслуживания автомобиля.

Важно: Пренебрежение затяжкой этих креплений приведет к постоянному "игранию" генератора, ускоренному износу ремня и подшипников генератора, а также риску обрыва ремня и потери заряда аккумулятора.

Особенности демонтажа на разных модификациях двигателей

Процедура снятия ремня генератора на Рено-Логан существенно варьируется в зависимости от типа силового агрегата. Основные отличия связаны с компоновкой навесного оборудования и доступом к регулировочному механизму. Наиболее распространённые моторы требуют индивидуального подхода при ослаблении натяжения.

Ключевым этапом всегда является фиксация коленчатого вала через монтажное отверстие в шкиве специальным штифтом (диаметром 6-8 мм) перед ослаблением крепежа. Игнорирование этого правила приводит к провороту коленвала и поломке фиксаторов ГРМ. Для доступа к натяжному механизму часто требуется демонтаж правого переднего колеса и защитного кожуха.

Сравнение процедур для различных ДВС

Двигатель	Особенности демонтажа	Критические нюансы
K7J (1.4 л 8V)	Натяжной ролик с эксцентриком расположен сверху. Ослабление гайки на 13 мм производится через верхний доступ.	Требуется снятие защиты картера для удобства. Шкив коленвала блокируется через отверстие отверткой.
K7M (1.6 л 8V)	Регулировочная планка с болтом на 15 мм находится снизу. Обязателен доступ со стороны колесной арки.	Перед ослаблением снять привод ГУР (если установлен). Контролировать положение меток ГРМ.
K4M (1.6 л 16V)	Автоматический натяжитель с фиксатором. После снятия защитного чехла требуется отжать пружину монтировкой.	Запрещено вращать коленвал после снятия ремня. Фиксатор устанавливается до ослабления болта на 13 мм.

Общие рекомендации для всех модификаций:

Обязательно маркируйте направление вращения ремня мелом перед снятием
Проверяйте состояние смежных компонентов: сальников, помпы и опор генератора
Используйте динамометрический ключ при обратной сборке (момент затяжки 25±5 Н·м)

Техника ослабления натяжного ролика (если предусмотрен)

На модификациях Logan с механическим натяжителем ослабление выполняется через регулировочный болт. Расположение элементов зависит от года выпуска и типа двигателя (K7J, K7M или др.). Предварительно снимите защитный кожух при его наличии, обеспечив доступ к узлу генератора.

Обязательно зафиксируйте коленчатый вал от проворачивания через монтажное отверстие в шкиве (ключом на 19 мм). Это предотвращает смещение меток ГРМ при случайном движении ремня. Убедитесь в отсутствии давления на ремень со стороны навесного оборудования.

Последовательность действий

Найдите регулировочный болт натяжителя – обычно вертикальный, с головкой под ключ 13 мм.
Ослабьте контргайку (если предусмотрена конструкцией) ключом на 15 мм.
Поворачивайте регулировочный болт против часовой стрелки до ослабления натяжения ремня.
Сдвиньте корпус ролика в сторону минимального натяжения, удерживая болт.
Зафиксируйте положение временным ключом или монтировкой.

Тип крепления	Инструмент	Особенности
Регулировочный болт + контргайка	Ключи 13 мм + 15 мм	Требует синхронного удержания
Эксцентриковый ролик	Торцевая головка 13 мм	Поворот корпуса против часовой стрелки

При ослаблении избегайте полного выкручивания болтов – это упрощает последующую сборку. Контролируйте положение ремня в ручьях шкивов, исключая его соскальзывание. После снятия ремня проверьте люфт подшипника ролика, вращая его рукой – осевой или радиальный стук указывает на необходимость замены.

Снятие защитного кожуха ременной передачи

Защитный кожух предотвращает попадание грязи и посторонних предметов в зону ременной передачи. Его демонтаж обязателен для визуального контроля состояния ремней и шкивов, а также последующей замены ремня генератора.

Перед началом работ убедитесь в отключении минусовой клеммы аккумулятора. Очистите поверхность кожуха от пыли и масляных пятен – это исключит загрязнение узлов при снятии.

Инструменты и последовательность действий

Необходимые инструменты:

Торцевой ключ с головкой на 10 мм
Удлинитель для ключа
Трещотка
Ветошь для очистки посадочных мест

Этапы снятия:

Найдите пластиковый кожух прямоугольной формы в передней части двигателя над шкивом коленвала
Определите три точки крепления: два болта сверху возле крышки ГРМ и один снизу со стороны радиатора
Выкрутите верхние болты ключом с удлинителем, удерживая трещотку под углом 45° для удобного доступа
Снимите нижний крепеж через технологическое отверстие в переднем бампере
Потяните кожух на себя, освобождая фиксаторы на направляющих шпильках
Извлеките элемент, избегая деформации пластиковых защелок

Отложите демонтированный кожух в чистое место. Важно: перед установкой проверьте целостность резиновых уплотнителей по периметру детали.

Правила визуальной маркировки положения старых ремней

Перед демонтажом ремня генератора нанесите чёткие метки на его рабочую поверхность и соответствующие шкивы. Используйте несмываемый маркер контрастного цвета (белый, серебристый или жёлтый), обеспечивающий хорошую видимость на фоне материала ремня. Отмечайте минимум три точки: положение относительно метки на шкиве коленвала, шкива генератора и натяжного ролика.

Дублируйте разметку на смежных неподвижных элементах двигателя (например, на кронштейне или защитном кожухе). Это создаст реперные точки для сверки при установке нового ремня. Фиксируйте не только угловое положение, но и глубину посадки ремня в канавках шкивов – перекос даже на 1 зуб может вызвать дисбаланс.

Ключевые этапы маркировки

Очистка поверхностей: Обезжирьте зоны нанесения меток ветошью с уайт-спиритом.
Тип линий: Рисуйте стрелки или прямые линии длиной 2-3 см поперёк ремня и шкивов.
Контрольные точки:
1. Центральная метка на ребре шкива коленвала
2. Боковая отметка на фланце шкива генератора
3. Точка соприкосновения с натяжным роликом

Элемент	Тип метки	Ошибки
Ремень	Поперечная полоса на внешней стороне	Нанесение на внутренние рёбра
Шкив коленвала	Стрелка на торцевой части	Отметка только на ремне
Натяжной ролик	Круговая линия по корпусу	Использование карандаша

Важно: Сфотографируйте разметку до снятия ремня. При установке нового компонента сверяйте положение по меткам до фиксации натяжителя. Если маркировка сместилась или стёрлась – проведите повторную разметку по остаточным следам на шкивах.

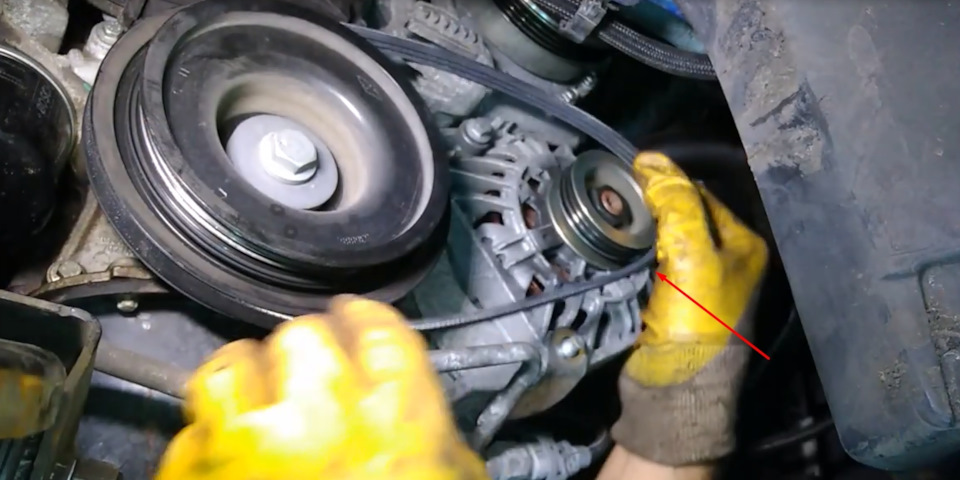

Извлечение поврежденного ремня со шкивов

Перед удалением ремня полностью ослабьте натяжной ролик, провернув его по часовой стрелке гаечным ключом (на большинстве моделей Рено Логан). Это критически важно для создания свободного хода, иначе фрагменты ремня останутся зажатыми между шкивами. Убедитесь, что ключ надежно зафиксирован в монтажном отверстии ролика.

Аккуратно снимите все крупные видимые куски ремня руками, избегая резких движений. Если ремень порван на мелкие части или сильно зажеван в пазах шкивов, используйте узкогубцы или медицинский зажим для извлечения труднодоступных обрывков. Никогда не применяйте острые предметы (отвертки, ножи) – они повредят поверхности шкивов.

Последовательность действий при сложном извлечении

Обесточьте систему: Снимите клемму «минус» с АКБ для блокировки случайного запуска двигателя.
Демонтируйте защитные кожухи (при их наличии) для прямого доступа к зоне шкивов.
Проворачивайте коленвал ключом за болт крепления шкива (по часовой стрелке), одновременно вытягивая застрявшие фрагменты из канавок.
Осмотрите шкивы на предмет задиров: заусенцы на металле удалите мелкозернистой наждачной бумагой.

Важно! После извлечения проверьте:

Ролики натяжителя и обводные – отсутствие люфта и плавность вращения.
Состояние кромок шкивов – глубокие борозды или сколы требуют замены компонента.
Чистоту посадочных мест – масляные пятна или антифриз указывают на утечки, которые нужно устранить до установки нового ремня.

Контроль состояния смежных узлов: ролики и шкивы

При замене ремня генератора на Renault Logan обязательна диагностика всех смежных компонентов. Пренебрежение этим этапом приводит к ускоренному износу нового ремня и риску внезапного обрыва. Особое внимание уделяется натяжным роликам, обводным шкивам и помпе – их неисправность напрямую влияет на работу приводной системы.

Дефекты вспомогательных элементов часто становятся причиной посторонних шумов (скрип, вой, стук) даже при исправном ремне. Заедание подшипников, биение шкивов или нарушение геометрии роликов создают ударные нагрузки, разрушающие резиновый корд. Визуальный осмотр и ручная прокрутка выявляют 80% проблем до установки новой детали.

Ключевые элементы для проверки

Натяжной ролик:

Подшипник: проворачивается без люфта, заеданий и шума
Поверхность контакта с ремнём: отсутствие трещин, сколов, гладкая рабочая кромка
Пружинный механизм: обеспечивает плавное перемещение и стабильное натяжение

Обводной ролик (при наличии):

Отсутствие осевого биения при вращении
Равномерный износ дорожки без "ступеней" или "борозд"

Шкивы:

Коленчатый вала	Проверка на сколы зубьев (для зубчатых ремней), отсутствие масляных подтёков
Генератора	Контроль параллельности плоскостей, отсутствие коррозии на посадочном месте
Помпы охлаждения	Исключение люфта вала, герметичность уплотнений (признак – следы тосола)

Порядок действий при обнаружении дефектов:

Замена роликов с повреждёнными подшипниками или деформированными дорожками
Установка новых сальников при наличии течи на шкивах помпы/генератора
Проточка или замена шкивов с критической выработкой (глубина борозд > 0.5 мм)
Очистка посадочных мест от коррозии перед монтажом

Очистка посадочных канавок шкивов от грязи

Грязь, масляные отложения и остатки изношенного ремня в канавках шкивов приводят к проскальзыванию нового ремня генератора. Это вызывает ускоренный износ, свист при работе и снижение эффективности зарядки аккумулятора. Очистка обязательна при каждой замене ремня.

Игнорирование загрязнений провоцирует неравномерное распределение нагрузки на ремень. Это сокращает его ресурс на 30-50% и увеличивает риск обрыва, что чревато перегревом двигателя из-за остановки помпы системы охлаждения.

Порядок очистки канавок

Обеспечьте доступ: снимите ремень генератора и демонтируйте шкивы при необходимости (помпы, коленвала, генератора).
Механическая очистка:
- Жёсткой нейлоновой щёткой удалите крупные частицы грязи
- Мелкой наждачной бумагой (№220-400) аккуратно обработайте стенки канавок
Обезжиривание:
- Протрите канавки ветошью, смоченной в бензине "Калоша" или универсальном очистителе
- Повторяйте до полного удаления масляных пятен
Контроль состояния:
- Осмотрите шкивы на предмет сколов, глубоких рисок и деформации
- Замените шкив при обнаружении повреждений

Важно: избегайте абразивов, оставляющих глубокие царапины, и агрессивных растворителей, разрушающих металл. После очистки насухо вытрите шкивы перед установкой нового ремня.

Проверка люфтов подшипников направляющих роликов

Люфт подшипников роликов – критический параметр при диагностике обводных элементов ремня генератора. Чрезмерный свободный ход свидетельствует об износе подшипника, что провоцирует вибрации, перекос ремня и ускоренное разрушение системы. Невыявленный люфт приводит к обрыву ремня и риску повреждения клапанов двигателя.

Проверку проводят при снятом ремне генератора для исключения помех. Каждый ролик (натяжной и обводной) вращают рукой, оценивая плавность хода и посторонние шумы. Основное внимание уделяют радиальному и осевому люфту: даже небольшое биение или характерный стук при покачивании ролика пальцами сигнализируют о необходимости замены.

Порядок выявления неисправности

Демонтаж ремня генератора – освобождает доступ к роликам.
Визуальный осмотр – проверка на трещины, сколы, следы перегрева (потемнение металла).
Ручное вращение – ролик должен вращаться легко, без заеданий и скрежета.
Контроль люфтов:
- Радиальный – покачивание ролика перпендикулярно оси вращения (допустимый зазор – до 0.5 мм).
- Осевой – смещение ролика вдоль оси пальцами (допуск – не более 0.1-0.2 мм).

Признак неисправности	Последствия игнорирования
Слышимый хруст/скрежет при вращении	Заклинивание ролика, обрыв ремня
Заметное биение или вибрация	Ускоренный износ ремня, шкивов
Темные пятна на ролике (перегрев)	Деформация посадочного места, разрушение подшипника

Важно: ролики с любым из перечисленных дефектов заменяют новыми, даже если их ресурс номинально не выработан. Установка изношенного ролика сводит на нет замену ремня генератора и создает аварийную ситуацию.

Совмещение меток на новом ремне со шкивами

После установки нового ремня на шкивы коленчатого вала, генератора и натяжного ролика критически важно совместить все технологические метки. Несоблюдение этого этапа приведет к некорректной работе навесного оборудования и ускоренному износу компонентов.

Найдите заводские метки на шкиве коленвала (обычно насечка или точка на зубчатом шкиве) и шкиве распредвала (может быть на задней крышке ГРМ или самом шкиве). Убедитесь, что метки точно совпадают с контрольными точками на блоке двигателя или крышке ГРМ.

Порядок действий:

Фиксация коленвала: Поворачивайте коленчатый вал за болт крепления шкива только по часовой стрелке до совпадения его метки с неподвижным указателем на блоке.
Контроль распредвала: Проверьте положение метки на шкиве распредвала – она должна совпасть с отметкой на задней защитной крышке.
Проверка натяжения: После совмещения меток убедитесь, что ремень установлен ровно без перекосов, а натяжной ролик обеспечивает правильное усилие (проворачивается рукой с усилием на 90° в середине самого длинного пролета).

Если метки не совпадают после установки ремня:

Ослабьте натяжной ролик и снимите ремень.
Аккуратно поверните коленвал на 2 оборота, повторно совместите метки и установите ремень заново.
Избегайте проворачивания распредвала отдельно от коленвала – это может привести к удару клапанов о поршни.

Компонент	Расположение метки
Шкив коленвала	Зубчатый венец или торец шкива (совмещается с выступом на масляном насосе)
Шкив распредвала	Специальный сектор на шестерне (должен быть напротив риски на кожухе ГРМ)

Важно: После запуска двигателя сразу проверьте отсутствие свиста и биения ремня. Любые посторонние звуки требуют немедленной остановки мотора и повторной проверки совпадения меток.

Техника последовательной укладки ремня на шкивы

Правильная укладка ремня гарантирует отсутствие перекручивания и преждевременного износа. Любое отклонение от схемы приводит к проскальзыванию, перегреву или обрыву.

Перед началом убедитесь, что натяжной ролик ослаблен, а шкивы очищены от грязи и масла. Контролируйте положение ребер ремня в ручьях шкивов на каждом этапе.

Порядок монтажа для Logan без ГУР/кондиционера

Наденьте ремень на шкив коленчатого вала.
Проведите ремень через шкив водяного насоса (нижняя часть слева от коленвала).
Заведите ремень на натяжной ролик, огибая его внешней стороной.
Натяните ремень на шкив генератора (верхний правый угол).

Критические ошибки

Установка ремня в обратной последовательности – вызывает перегибы
Неправильное положение в ручьях ролика – ребра должны точно совпадать
Монтаж при заблокированном натяжителе – не позволяет корректно натянуть

Элемент привода	Контрольная точка
Коленчатый вал	Полное вхождение ремня в ручьи по всей окружности
Натяжной ролик	Отсутствие смещения к внешним бортикам
Генератор	Параллельность ремня относительно оси шкива

Регулировка натяжения с помощью регулировочной планки

Процедура регулировки осуществляется через ослабление крепежных элементов и физическое смещение генератора. Регулировочная планка соединена с кронштейном двигателя и корпусом генератора, образуя систему рычага для точного позиционирования. Корректное натяжение критично для предотвращения проскальзывания ремня и перегрузки подшипников.

Перед началом работ убедитесь в отсутствии трещин или повреждений на планке и сопрягаемых поверхностях. Недостаточное натяжение вызывает свист и снижение эффективности генератора, чрезмерное – ускоряет износ роликов и подшипников. Контролируйте усилие затяжки гаек во избежание деформации компонентов.

Пошаговая инструкция по регулировке

Ослабьте верхнюю гайку крепления генератора к регулировочной планке на 2-3 оборота
Ослабьте гайку фиксации планки к кронштейну двигателя (расположена снизу)
Монтировкой аккуратно отожмите корпус генератора от двигателя для увеличения натяжения или в обратную сторону для ослабления
Проверьте прогиб ремня: при усилии 10 кгс на середине самого длинного участка допустимое отклонение – 5-7 мм
Удерживая генератор в положении, затяните верхнюю гайку моментом 55 Н·м
Зафиксируйте нижнюю гайку регулировочной планки моментом 25 Н·м

После регулировки запустите двигатель на 3-5 минут. Проверьте отсутствие посторонних шумов и стабильность зарядки АКБ (напряжение 13.6-14.4 В). При появлении вибрации или свиста повторите процедуру. Контролируйте состояние ремня каждые 15 000 км пробега.

Корректное напряжение ремня: метод измерения прогиба

Правильное натяжение ремня генератора критично для предотвращения проскальзывания, перегрева и преждевременного износа. Слишком слабое натяжение вызывает свист и снижает эффективность заряда АКБ, а чрезмерно тугое увеличивает нагрузку на подшипники генератора и коленвала, приводя к их ускоренному выходу из строя.

Для контроля натяжения на Renault Logan применяется метод измерения прогиба ремня между шкивами. Точность проверки обеспечивается приложением строго дозированного усилия и замером отклонения ремня в миллиметрах. Процедура выполняется на холодном двигателе при выключенном зажигании.

Порядок измерения прогиба

Визуально определите самый длинный участок ремня между шкивами генератора и коленчатого вала.
Установите линейку перпендикулярно ремню в точке замера. Нулевая отметка должна касаться тыльной стороны ремня.
С помощью динамометрического ключа приложите усилие 10 кгс (98 Н) перпендикулярно ремню в середине измеряемого участка. При отсутствии динамометра используйте бытовые пружинные весы.
Зафиксируйте значение прогиба по линейке при достижении указанного усилия. Корректный прогиб для Logan 1.4-1.6 л должен составлять 5-7 мм.

Параметр	Значение
Требуемое усилие для замера	10 кгс (98 Н)
Допустимый прогиб	5-7 мм
Температура двигателя	Холодный (20-25°C)

Корректировка натяжения выполняется после ослабления крепёжной гайки генератора. Поворачивайте регулировочный болт: по часовой стрелке для увеличения натяжения (уменьшения прогиба), против часовой – для ослабления. После регулировки затяните гайку крепления генератора с моментом 32 Н·м и повторно проверьте прогиб.

Затяжка крепежных болтов генератора с нужным моментом

Правильная затяжка крепежных болтов генератора обеспечивает стабильное положение агрегата и исключает его смещение при вибрациях двигателя. Соблюдение регламентированного момента предотвращает деформацию кронштейнов, корпуса генератора и посадочных поверхностей, что критично для сохранения соосности шкивов.

Недостаточный момент затяжки ведет к самоотвинчиванию болтов из-за постоянной вибрации, что вызывает провисание ремня, проскальзывание и ускоренный износ. Чрезмерное усилие повреждает резьбу, ломает крепежные элементы или деформирует алюминиевые детали генератора, требуя дорогостоящего ремонта.

Порядок действий и рекомендации

Необходимые инструменты: динамометрический ключ с диапазоном 15–60 Н·м, торцевые головки под размер болтов (обычно 13–17 мм).

Очистите резьбу болтов и отверстий от грязи металлической щеткой.
Смажьте резьбу графитовой смазкой для точного контроля момента.
Затягивайте болты крест-накрест (если их несколько) для равномерного прижима:
- Верхний болт крепления к блоку двигателя: 40 Н·м
- Нижний болт и болт регулировочной планки: 25 Н·м
Проверьте отсутствие перекоса генератора щупом 0.1 мм между кронштейнами.

Элемент крепления	Момент затяжки (Н·м)	Риск нарушения
Верхний болт	40 ±4	Трещины кронштейна, смещение оси
Нижний болт	25 ±2.5	Деформация регулировочной проушины
Болт планки натяжителя	25 ±2.5	Проскальзывание ремня, свист

Важно: после пробега 500–700 км повторно проверьте момент затяжки, так как посадка деталей может измениться. Избегайте использования ударных инструментов – они приводят к перетяжке.

Установка защитного пластикового кожуха на место

После натяжения и проверки ремня генератора аккуратно верните защитный кожух на штатное положение, совместив все крепёжные отверстия с посадочными шпильками на двигателе. Проследите, чтобы кожух не пережимал провода или шланги, а его нижняя часть плотно прилегала к кронштейну помпы без перекосов.

Зафиксируйте кожух гайками в обратной последовательности снятия, равномерно затягивая крепления крестообразной отвёрткой или головкой с динамометрическим ключом (момент 8-10 Н·м). Убедитесь, что выступы кожуха чётко входят в пазы блока цилиндров, а резиновый уплотнитель по периметру не имеет замятий.

Ключевые этапы и рекомендации

Контроль чистоты посадочной поверхности: Удалите грязь с привалочной плоскости блока и самого кожуха.
Правильная ориентация: Совместите метки на кожухе (стрелки или надписи «TOP») с направлением вращения шкивов.
Защита от вибраций: Проверьте целостность демпфирующих втулок в точках крепления.

Тип крепежа	Инструмент	Особенности
Пластиковые гайки (6-8 шт)	TORX T20/T25	Не перетягивать во избежание срыва резьбы
Металлические болты (2-3 шт)	Головка на 10 мм	Требуют точного момента затяжки

Важно: При обнаружении трещин или деформации кожуха заменяйте деталь – нарушение геометрии приводит к контакту с ремнём и ускоренному износу. После монтажа вручную прокрутите шкивы на 2-3 оборота, убедившись в отсутствии посторонних шумов.

Удаление фиксатора коленчатого вала

Фиксатор коленчатого вала устанавливается через специальное отверстие в блоке цилиндров и входит в зацепление с зубьями маховика или специальным пазом на шкиве коленвала. Его основная задача – жестко зафиксировать положение вала при откручивании либо затяжке центрального болта шкива генераторного ремня. Без этой фиксации передать значительное усилие на болт невозможно – коленвал будет проворачиваться.

Для доступа к фиксатору необходимо предварительно демонтировать правое переднее колесо автомобиля и снять защиту двигателя (при ее наличии). Фиксатор расположен в нижней части блока цилиндров, со стороны аккумуляторной батареи, обычно над масляным картером. Ищите заглушенное резьбовое отверстие диаметром примерно 10-12 мм, расположенное перпендикулярно оси коленвала.

Процесс извлечения

Порядок действий:

Убедитесь, что автомобиль стоит на ручном тормозе, а колеса зафиксированы упорами.
Выкрутите пластиковую или металлическую заглушку из монтажного отверстия фиксатора в блоке цилиндров.
Возьмите штатный фиксатор коленвала Renault (специальный штырь с резьбой, артикул Mot. 1496 или аналог). Использование самодельных приспособлений (отвертки, бородки) категорически не рекомендуется – высок риск повреждения зубьев маховика или блока цилиндров.
Аккуратно вкрутите фиксатор рукой в отверстие до упора. Не прилагайте чрезмерных усилий!
Медленно проворачивайте коленчатый вал за болт шкива (по часовой стрелке, в направлении нормального вращения двигателя) с помощью ключа или трещотки. Вращайте до момента, когда фиксатор войдет в паз на маховике/шкиве и коленвал надежно заблокируется.
Убедившись в фиксации вала, открутите центральный болт крепления шкива коленвала.
После завершения работ с болтом сразу выкрутите фиксатор из отверстия обратно.
Обязательно установите на место штатную заглушку отверстия для предотвращения попадания грязи и влаги в картер двигателя.

Важные предостережения:

Никогда не оставляйте фиксатор вставленным после завершения операции – это приведет к катастрофическим повреждениям двигателя при попытке запуска.
Проворачивайте коленвал только за болт шкива по часовой стрелке! Проворачивание против хода может привести к выводу фиксатора из зацепления или его поломке.
Если фиксатор не входит в паз после полного вкручивания – проверьте, совпадает ли шаг его зубьев/профиля с зубьями маховика. Возможно, используется нештатный инструмент.

Первый запуск двигателя после замены: контрольный осмотр

После установки нового ремня генератора выполните визуальную проверку правильности его посадки в шкивы. Убедитесь, что ремень не перекручен и точно повторяет траекторию всех роликов, коленчатого вала и генератора. Проверьте натяжение: при нажатии пальцем на самую длинную ветку ремня прогиб должен составлять 5–7 мм для новых ремней.

Включите зажигание и запустите двигатель. На начальном этапе (первые 20–30 секунд) внимательно прислушивайтесь к посторонним звукам из подкапотного пространства: свист, скрежет или щелчки указывают на некорректную установку или слабое натяжение. Контролируйте работу генератора по индикатору напряжения на приборной панели – показатели должны быть в диапазоне 13.6–14.8 В.

Ключевые этапы диагностики после запуска

Проведите комплексную проверку по следующим пунктам:

Акустический контроль:
- Отсутствие визга при резком увеличении оборотов до 3000–3500 об/мин
- Ровный гул без биений на холостом ходу
Визуальный мониторинг:
- Стабильное вращение ремня без «прыжков» со шкивов
- Отсутствие вибраций и дыма от приводных узлов
Функциональные тесты:
- Включение энергоемких потребителей (фары, обогрев стекол) – напряжение не должно падать ниже 13 В
- Проверка отсутствия запаха горелой резины после 3–5 минут работы

Параметр	Норма	Отклонение
Прогиб ремня	5–7 мм	Свист (слишком слабо) / Рычание (перетянут)
Напряжение генератора	13.6–14.8 В	Мигание лампы заряда / Разряд АКБ
Температура ремня	Холодный / Слегка теплый	Сильный нагрев (>60°C)

Важно! При обнаружении отклонений немедленно заглушите двигатель. Повторная регулировка натяжения выполняется только на остывших шкивах. Игнорирование посторонних шумов приводит к обрыву ремня и выходу из строя помпы или ГРМ.

Анализ траектории движения ремня в работе

Траектория движения ремня генератора на Рено Логан жестко задана конструкцией шкивов и натяжителей. Ремень огибает коленчатый вал, насос охлаждающей жидкости (помпу), генератор и натяжной ролик по строго определенному пути, обеспечивая передачу крутящего момента и привод вспомогательных агрегатов. Любое отклонение от этой траектории немедленно приводит к неправильной работе системы и ускоренному износу компонентов.

Критически важно, чтобы ремень двигался строго в одной плоскости без смещений вбок ("сползания") или перекоса. Контроль траектории осуществляется визуально при работающем двигателе (с соблюдением мер безопасности) – ремень должен центрироваться на шкивах, не касаться защитных кожухов или других элементов. Нарушение геометрии пути – явный индикатор неисправности.

Причины отклонения траектории и последствия

Основные факторы, вызывающие сход ремня с правильного пути:

Несоосность шкивов: Деформация кронштейна генератора, изогнутый вал помпы или генератора, неправильная установка шкивов при ремонте.
Износ компонентов:
- Сильная выработка на боковых гранях ремня (появление "бахромы").
- Критический износ подшипника натяжного ролика (люфт, перекос).
- Износ посадочных мест или граней шкивов (конусность, канавки).
Неправильное натяжение: Слишком слабое (ремень проскальзывает, виляет) или чрезмерно сильное (вызывает перегруз подшипников и искривление траектории).
Механические помехи: Налипшая грязь, масло на шкивах, поврежденный защитный кожух, посторонний предмет в зоне вращения.

Негативные последствия:

Ускоренный износ: Боковое трение о кожухи или соседние детали быстро разрушает ремень.
Обрыв ремня: Сход со шкива или перекос резко увеличивают нагрузку, приводя к разрыву.
Выход из строя навесных агрегатов: Потеря привода генератора (разряд АКБ), помпы (перегрев двигателя).
Повреждение смежных узлов: Обрывом ремня может повредить радиатор, патрубки, датчики.

Действия при обнаружении отклонений

При выявлении неправильной траектории движения ремня:

Немедленно остановить двигатель. Дальнейшая работа усугубит проблему.
Провести тщательный визуальный осмотр:
- Состояние ремня (трещины, расслоение, износ кромок, загрязнения).
- Целостность и чистота всех шкивов (помпа, генератор, коленвал, ролик).
- Отсутствие масляных подтеков в зоне ремня.
- Проверка натяжения (прогиб в самом длинном участке по спецификации).
Проверить соосность шкивов: Использовать линейку или лазерный указатель для выявления смещений плоскостей вращения.
Прокрутить ролик и подшипники вручную: Выявить люфт, заедание, шум.
Заменить неисправные компоненты: Ремень, натяжной ролик, помпу, шкив генератора при обнаружении дефектов. Очистить загрязненные поверхности.
Убедиться в правильности установки и натяжения нового ремня: Пуск двигателя и повторный контроль траектории.

Проверка отсутствия посторонних шумов под нагрузкой

После установки нового ремня генератора запустите двигатель и внимательно прислушайтесь к звукам со стороны приводного узла. На этом этапе проверка проводится на холостых оборотах без дополнительной нагрузки.

Последовательно включите мощные потребители электроэнергии: фары дальнего света, обогрев заднего стекла, вентилятор печки на максимальную скорость. Это создаст нагрузку на генератор, заставив ремень передавать большее усилие.

Критерии оценки и возможные проблемы

При возникновении следующих звуков под нагрузкой требуется немедленная остановка двигателя:

Протяжный свист - свидетельствует о недостаточном натяжении ремня
Скрип или писк - может указывать на загрязнение шкивов или попадание технических жидкостей
Стук или гул - сигнализирует о проблемах с подшипниками генератора/натяжителя

Для локализации источника шума используйте автомобильный стетоскоп или деревянную палку, прикладывая её к корпусам агрегатов. Звук усиливается в месте неисправности.

Тип шума	Вероятная причина	Требуемые действия
Периодический свист	Слабое натяжение ремня	Корректировка натяжителя
Постоянный вой	Износ подшипника генератора	Замена генератора/подшипника
Щелчки	Расслоение ремня или повреждение шкива	Визуальный осмотр привода

Помните: игнорирование посторонних шумов приводит к обрыву ремня и разрядке аккумулятора во время движения. Тестирование под нагрузкой должно длиться не менее 5 минут с циклическим включением/выключением потребителей.

Контроль заряда АКБ на работающем двигателе

Проверка напряжения АКБ при запущенном моторе – обязательная процедура для диагностики состояния генератора и цепи зарядки. Она позволяет выявить недостаточный или избыточный заряд, который приводит к глубокому разряду батареи, выходу из строя электрооборудования или перезаряду с "выкипанием" электролита.

Напряжение напрямую зависит от исправности ремня генератора: его обрыв, проскальзывание или ослабление натяжения полностью прекращают заряд АКБ. Даже при целостности ремня, износ подшипников генератора или неисправность регулятора напряжения требуют немедленного вмешательства.

Порядок проверки и анализ результатов

Для замера используйте мультиметр в режиме DCV (20 В):

Запустите двигатель и дайте ему поработать 5 минут на холостых оборотах (800-900 об/мин)
Подключите красный щуп мультиметра к плюсовой клемме АКБ, чёрный – к минусовой
Зафиксируйте показания, затем повысьте обороты до 2500-3000 об/мин и повторите замер

Нормативные значения напряжения:

Режим работы	Норма (В)	Отклонение
Холостой ход	13.5–14.2	Критично ниже 13.2 или выше 14.8
Обороты 2500+	14.0–14.7	Рост менее 0.5 В от холостого хода

Типовые проблемы и действия:

Напряжение ниже 13.2 В: проверьте натяжение ремня генератора (прогиб 5-6 мм при усилии 10 кгс), целостность проводки, состояние клемм АКБ
Напряжение выше 14.8 В: замените регулятор напряжения, проверьте диодный мост генератора
Скачки напряжения: диагностируйте щётки генератора и контактную группу замка зажигания

Отсутствие проскальзывания на максимальных оборотах

Правильная натяжка ремня генератора критически важна для исключения проскальзывания при пиковых нагрузках двигателя. На Рено Логан недотянутый ремень неизбежно начинает буксовать на высоких оборотах, особенно при одновременной работе энергоемких потребителей (кондиционер, фары, обогрев). Это приводит к резкому падению зарядного напряжения и риску разряда АКБ в самый неподходящий момент.

Чрезмерное натяжение не менее опасно: оно вызывает перегрузку подшипников генератора и помпы, их ускоренный износ и выход из строя. Перетянутый ремень на Логане создает характерный свист или гул, усиливающийся с ростом оборотов, а также провоцирует перегрев узлов. Контроль натяжения должен выполняться с соблюдением усилия, указанного производителем, обычно в пределах 45-70 Нм для новых ремней.

Причины и диагностика проскальзывания

Основные факторы, провоцирующие пробуксовку ремня на высоких оборотах:

Износ ремня: Трещины, расслоение, глянцевая поверхность или потеря эластичности снижают сцепление со шкивами.
Замасливание: Попадание масла, антифриза или реагентов с дороги на поверхность ремня или шкивов резко уменьшает трение.
Дефект натяжителя: Заклинивание пружины, износ ролика или повреждение рычага механизма автоматического натяжения.
Перекос шкивов: Несоосность генератора и коленвала из-за неправильной установки или деформации кронштейнов.

Действия при обнаружении проблемы

Порядок устранения проскальзывания на высоких оборотах:

Визуальный осмотр: Проверить ремень на отсутствие трещин, следов масла и степень износа. Оценить состояние шкивов (чистота, отсутствие сколов).
Проверка натяжения: Использовать динамометрический ключ или специализированный прибор для замера усилия. Для ручной регулировки ослабить гайку крепления генератора, выставить правильное натяжение (прогиб ремня на 5-6 мм при усилии 10 кгс посередине между шкивами) и зафиксировать.
Тест под нагрузкой: Запустить двигатель, включить максимум электрооборудования (кондиционер, обогревы, фары) и резко поднять обороты до 4000-5000 об/мин. Отсутствие свиста подтвердит корректность натяжки.
Замена компонентов: Установить новый ремень при малейших признаках износа. При неисправности натяжителя или шкивов – заменить поврежденные детали.

Симптом проскальзывания	Возможная причина	Срочность реакции
Кратковременный свист при резком нажатии на газ	Слабое натяжение, легкое замасливание	Требует контроля в течение 1-2 дней
Постоянный свист/вой на оборотах выше 3000 об/мин	Сильное ослабление, критический износ ремня	Немедленное устранение
Мигание лампы заряда на высоких оборотах	Проскальзывание под нагрузкой, неисправность генератора	Остановка двигателя, диагностика

Важно: Игнорирование проскальзывания ведет не только к разряду АКБ, но и к обрыву ремня с последующим перегревом двигателя (если ремень приводит помпу) или полной потерей заряда. Регулярная проверка состояния ремня генератора на Логане – обязательный элемент обслуживания.

Плановые интервалы замены для разных годов выпуска

Ремень генератора на Renault Logan требует периодической замены в зависимости от года выпуска и модификации двигателя. Соблюдение регламента предотвращает обрыв и последующие проблемы с зарядкой системы и гидроусилителем руля.

Производитель указывает базовые интервалы, но реальный срок службы зависит от условий эксплуатации: агрессивного вождения, климата и качества самого ремня. Приведенные ниже данные актуальны для оригинальных комплектующих.

Год выпуска	Двигатель	Рекомендуемый интервал
до 2009	K7J (1.4 л), K7M (1.6 л)	60 000 км или 4 года
2009-2015	K7J (1.4 л), K7M (1.6 л)	90 000 км или 5 лет
2015-н.в. (рестайлинг)	H4M (1.6 л), SCe (1.5 л)	120 000 км или 6 лет

Критические факторы, требующие внеплановой замены:

Глубокие трещины или расслоение резины
Потеря более 3 ребер жесткости
Замасливание поверхности
Характерный свист при холодном пуске

Важно: При замене ремня генератора всегда проверяйте состояние натяжных роликов и помпы. Одновременная замена этих компонентов увеличивает надежность системы.

Самостоятельная диагностика состояния каждые 15 000 км

Регулярная проверка ремня генератора предотвращает внезапные обрывы. Осмотрите поверхность ребер на предмет трещин, расслоений и следов масляных подтеков – даже мелкие повреждения требуют внимания. Проверьте натяжение: при нажатии пальцем с усилием 10 кгс прогиб в середине самого длинного участка должен составлять 5–6 мм.

Одновременно оцените состояние смежных узлов: шкивов на отсутствие биения и перекосов, подшипников помпы на шум при работе двигателя. Обязательно проверьте крепление генератора и целостность его корпуса, особенно если ранее наблюдались посторонние звуки.

Ключевые точки диагностики

Визуальный осмотр ремня:
- Трещины глубиной более 1 мм или поперечные разрывы
- Отслоение корда или "бахрома" на краях
- Глянцевый блеск (указывает на пробуксовку)
Проверка натяжителя:
1. Демонтируйте защитный кожух
2. Убедитесь в плавности хода натяжного ролика
3. Отсутствие люфта и посторонних шумов при вращении

Диагностика смежных систем:

Узел	Критерий исправности
Шкив коленвала	Отсутствие радиального биения
Помпа	Нет течи антифриза, тихая работа
Генератор	Ровный вой без металлического скрежета

При обнаружении любых дефектов ремня или смежных компонентов немедленно прекратите эксплуатацию. Даже незначительное повреждение может привести к обрыву при резком увеличении оборотов двигателя, что повлечет остановку генератора и перегрев мотора из-за отказа помпы.

Срочные действия при обнаружении обрыва ремня генератора в пути

Немедленно включите аварийную сигнализацию и плавно съезжайте на обочину или в безопасную зону вдали от потока транспорта. Заглушите двигатель сразу после остановки – продолжение работы приведет к быстрому перегреву из-за остановки помпы охлаждающей жидкости.

Откройте капот для ускорения охлаждения подкапотного пространства. Не пытайтесь заводить двигатель или трогаться – это усугубит повреждения. Проверьте визуально приводные ремни в моторном отсеке для подтверждения обрыва ремня генератора (характерные признаки: свисающие обрывки, отсутствие натяжения, отлетевшие куски резины).

Порядок дальнейших действий

Оцените обстановку:
- Определите наличие запасного ремня в багажнике (если водитель возит комплект для экстренного ремонта)
- Проверьте уровень охлаждающей жидкости в расширительном бачке только на остывшем двигателе (через 30-40 минут)
Организуйте помощь:
- Вызовите эвакуатор через страховую компанию или мобильное приложение
- При отсутствии эвакуатора – свяжитесь с сервисом для заказа ремня и консультации по замене на месте (если навыки позволяют)
Попытка временного ремонта (только при наличии навыков и нового ремня):
1. Ослабьте болт натяжителя генератора
2. Установите ремень на шкивы согласно схеме (смотрите маркировку в подкапотном пространстве)
3. Обеспечьте натяжение: прогиб 5-6 мм при усилии 10 кгс на середине самого длинного участка

Важно!	Запрещено!
Контроль температуры двигателя по приборной панели	Долив охлаждающей жидкости в горячий двигатель
Использование только оригинального ремня (6КК1230 или аналог по каталогу)	Попытки движения даже "до ближайшего СТО"

Риски эксплуатации с поврежденным ремнем генератора

Разрыв или проскальзывание ремня немедленно прекращает вращение шкива генератора, что приводит к полной потере зарядки аккумулятора. Электросистема автомобиля начинает работать исключительно на энергии АКБ, что вызывает прогрессивное падение напряжения в бортовой сети.

По мере разряда аккумулятора возникают критические сбои: сначала отключаются энергоемкие потребители (кондиционер, обогревы), затем нарушается работа зажигания и топливных насосов. Двигатель теряет мощность, начинает работать с перебоями и в итоге глохнет во время движения, блокируя рулевое управление и тормозную систему.

Основные последствия для автомобиля:

Остановка двигателя в движении: Резкая потеря управления усилителем руля и вакуумным тормозом, создающая аварийную ситуацию.
Разряд аккумулятора: Глубокий разряд сокращает ресурс АКБ, а повторные циклы могут полностью вывести батарею из строя.
Перегрев двигателя: При совмещенном приводе помпы и генератора прекращается циркуляция антифриза, ведущая к деформации ГБЦ и дорогостоящему ремонту.

Экстренные действия при обрыве:

Немедленно включите аварийную сигнализацию и плавно съезжайте на обочину.
Попробуйте запустить мотор для оценки состояния ремня (только при наличии навыков и безопасных условиях).
Вызовите эвакуатор – продолжать движение категорически запрещено.

Сопутствующие риски	Вероятность
Выход из строя ЭБУ из-за скачков напряжения	Средняя
Повреждение подшипников генератора при заклинивании	Высокая
Обрыв ремня ГРМ при совмещенной конструкции	Критическая (деформация клапанов)

Важно: Даже при частичном повреждении (трещины, расслоение) ресурс ремня сокращается до 100-200 км. Эксплуатация в таком состоянии приравнивается к езде с обрывом из-за высокого риска внезапного отказа.

Итоги: экономия на ремонте при своевременной замене

Своевременная замена ремня генератора на Рено Логан предотвращает катастрофические последствия обрыва, которые многократно превышают стоимость самой детали и работы. Пренебрежение межсервисным интервалом (рекомендуемые 60-90 тыс. км или 4-5 лет) превращает экономию в 3-5 тыс. рублей на замене в потенциальные затраты в 15-40 тыс. рублей.

Ремень, работающий "до последнего", провоцирует цепную реакцию поломок: при обрыве он неизбежно повреждает смежные компоненты, а внезапная потеря генератора вызывает разряд аккумулятора и остановку двигателя. Это особенно опасно при движении в потоке или на трассе, создавая дополнительные риски ДТП и непредвиденных расходов.

Как экономить правильно

Контроль состояния: Регулярный визуальный осмотр на трещины, расслоение и следы масла каждые 15 тыс. км
Комплексная замена: Одновременная установка нового ролика натяжителя (износ которого ускоряет выход ремня из строя)
Оригинал или качественный аналог: Применение проверенных брендов (Contitech, Gates, Bosch) исключает преждевременный износ

Сценарий	Затраты (руб.)	Последствия
Плановая замена ремня+ролика	3 000 – 5 000	Гарантия беспроблемной работы 60-90 тыс. км
Обрыв ремня в движении	15 000 – 40 000+	Замена генератора/помпы + эвакуатор + ремонт ГРМ + риск ДТП

Ключевой вывод: Потраченные на профилактику средства – не расходы, а инвестиция в защиту от экстренного ремонта. Для владельцев Логана с пробегом свыше 100 тыс. км критически важно вести историю замен и использовать только комплектующие с документально подтверждённым ресурсом.

Список источников

При подготовке материала о замене ремня генератора на Renault Logan были использованы проверенные технические источники. Они включают официальную документацию, руководства по ремонту и экспертные мнения автомехаников, специализирующихся на автомобилях Renault.

Следующие ресурсы предоставили детальную информацию о процедуре замены, типичных причинах выхода ремня из строя и рекомендуемых действиях для владельцев. Данные источники содержат актуальные технические характеристики и схемы компонентов приводной системы.

Официальное руководство по эксплуатации и техническому обслуживанию Renault Logan (актуальное для поколения автомобиля)
Фирменные сервисные бюллетени Renault (Technical Service Bulletins) по системам навесного оборудования
Рабочие мануалы независимых издательств (например, Haynes, Autodata) с пошаговыми инструкциями по замене
Технические спецификации и каталоги запчастей производителей ремней (Contitech, Gates, Dayco)
Видеоинструкции от сертифицированных автомехаников по работе с двигателями K7J/K7M
Форумные обсуждения владельцев Logan/Sandero с реальными кейсами поломок и отчетами о ремонте
Инженерные отчеты о диагностике неисправностей генераторной установки и приводных механизмов

Рено Логан - замена ремня генератора, причины и порядок действий

Основные признаки критического износа приводного ремня

Акустические и эксплуатационные симптомы

Скрип и свист под капотом при запуске двигателя

Ключевые причины и диагностика

Необходимые действия

Хлопающие звуки во время работы мотора

Основные причины и действия

Вибрация и биение ремня генератора на холостом ходу

Основные причины проблемы

Необходимые действия при обнаружении проблемы

Появление трещин на внутренней поверхности ремня

Последствия и действия при обнаружении трещин

Замена ремня генератора: Расслоение корда и отслоение зубцов

Причины возникновения дефектов

Заметные потертости боковых граней

Последовательность действий при обнаружении

Масляные пятна на ремне: последствия загрязнения

Последствия и необходимые действия

Провисание ремня из-за износа натяжителя

Порядок устранения неисправности

Агрессивная химия как фактор разрушения резины

Основные источники опасности

Последовательность действий при загрязнении

Эксплуатация с перегрузкой электроприборов

Профилактика и решения

Чрезмерные перепады температур в подкапотном пространстве

Последствия и превентивные меры

Неправильный монтаж при предыдущей замене

Основные ошибки монтажа и их устранение

Несовместимость неоригинальных комплектующих

Ключевые риски применения контрафактных изделий

Рекомендуемые марки ремней генератора для Рено-Логан

Проверенные производители ремней

Подготовка инструментов: ключи и специальные приспособления

Защитные перчатки и очки: меры безопасности

Ключевые требования к средствам защиты

Освобождение рабочего пространства под капотом

Дополнительные подготовительные операции

Фиксация коленвала через монтажное отверстие

Ключевые этапы и требования

Ослабление крепления генератора: ключевые гайки

Необходимые действия при ослаблении крепления

Особенности демонтажа на разных модификациях двигателей

Сравнение процедур для различных ДВС

Техника ослабления натяжного ролика (если предусмотрен)

Последовательность действий

Снятие защитного кожуха ременной передачи

Инструменты и последовательность действий

Правила визуальной маркировки положения старых ремней

Ключевые этапы маркировки

Извлечение поврежденного ремня со шкивов

Последовательность действий при сложном извлечении

Контроль состояния смежных узлов: ролики и шкивы

Ключевые элементы для проверки

Очистка посадочных канавок шкивов от грязи

Порядок очистки канавок

Проверка люфтов подшипников направляющих роликов

Порядок выявления неисправности

Совмещение меток на новом ремне со шкивами

Порядок действий:

Техника последовательной укладки ремня на шкивы

Порядок монтажа для Logan без ГУР/кондиционера

Критические ошибки

Регулировка натяжения с помощью регулировочной планки

Пошаговая инструкция по регулировке

Корректное напряжение ремня: метод измерения прогиба

Порядок измерения прогиба

Затяжка крепежных болтов генератора с нужным моментом

Порядок действий и рекомендации

Установка защитного пластикового кожуха на место

Ключевые этапы и рекомендации

Удаление фиксатора коленчатого вала

Процесс извлечения

Первый запуск двигателя после замены: контрольный осмотр

Ключевые этапы диагностики после запуска

Анализ траектории движения ремня в работе

Причины отклонения траектории и последствия

Действия при обнаружении отклонений

Проверка отсутствия посторонних шумов под нагрузкой
