Резистор вентилятора охлаждения - различия для разных марок авто

Статья обновлена: 18.08.2025

Резистор вентилятора охлаждения – критически важный компонент системы климат-контроля и терморегуляции двигателя.

Этот элемент обеспечивает ступенчатую регулировку скорости вращения электровентилятора радиатора, предотвращая перегрев силового агрегата.

Конструктивные особенности, электрические параметры и расположение резистора существенно различаются у производителей автомобилей.

Понимание этих отличий необходимо для корректного подбора детали и поддержания работоспособности системы охлаждения.

Типичные признаки неисправности резистора вентилятора

Резистор вентилятора печки или охлаждения двигателя выходит из строя постепенно или внезапно, что проявляется характерными симптомами в работе климатической системы или охлаждения двигателя. Эти признаки позволяют дифференцировать проблему от неполадок вентилятора, предохранителей или управляющей электроники.

Наиболее распространенные неисправности связаны с перегоранием резистивной дорожки, нарушением контактов в разъемах или коррозией элементов из-за попадания влаги. Понимание ключевых индикаторов помогает своевременно диагностировать поломку и избежать перегрева силового агрегата или дискомфорта в салоне.

Основные симптомы отказа

Отсутствие работы вентилятора на низких и средних скоростях при исправном функционировании на максимуме (резистор не задействован на максимальных оборотах).
Самопроизвольное изменение скорости вращения без команды с блока управления или регулятора.
Работа вентилятора только на одной фиксированной скорости (чаще всего минимальной или максимальной), независимо от выбранного положения переключателя.
Появление запаха гари или дыма из зоны расположения резистора (обычно под приборной панелью у печки или за радиатором охлаждения).
Характерное щелканье реле при попытке включения низких скоростей без запуска вентилятора.
Перегрев двигателя в пробках или на малых оборотах из-за неработающего вентилятора охлаждения на требуемых режимах.
Отказ системы кондиционирования (если вентилятор конденсатора управляется через тот же резистор).

Скорости вентилятора	Работоспособность	Вероятная причина
1, 2, 3 скорости	Не работают	Обрыв цепи резистора
Только 1 скорость	Работает	Перегорание секций для скоростей 2 и 3
Только максимум (4 или 5)	Работает	Полный отказ резистора

Диагностика резистора мультиметром за 5 шагов

Отказ резистора вентилятора охлаждения проявляется неработоспособностью одной или нескольких скоростей вращения. Проверка мультиметром занимает 10-15 минут и требует базовых навыков работы с тестером.

Перед диагностикой отсоедините разъём резистора и визуально оцените целостность контактов и корпуса. Подготовьте мультиметр в режиме измерения сопротивления (Ω).

Пошаговая процедура проверки

Отключите питание
Снимите клемму «–» с АКБ для исключения короткого замыкания.
Доступ к резистору
Демонтируйте деталь согласно схеме конкретного авто (обычно за креплением вентилятора или под бампером).
Прозвонка контактов
Приложите щупы мультиметра к входному и выходным пинам разъёма согласно pinout вашей модели.
Сравнение показаний
Сверьте сопротивление на каждой скорости с эталонными значениями (1.5-8 Ом для низких, ∞ – для нерабочих режимов).
Анализ результатов
Обрыв цепи = бесконечное сопротивление (OL), короткое замыкание = ~0 Ом, отклонение >20% от нормы требует замены.

Тип неисправности	Показания мультиметра	Действие
Перегорание спирали	OL (разрыв) на проблемной скорости	Замена резистора
Коррозия контактов	«Скачущие» значения	Чистка или замена
Деградация напыления	Завышенное сопротивление	Замена резистора

Важно: Используйте datasheet производителя или сервис-мануал для точных номиналов. Отсутствие сопротивления между входом/выходом при всех подключениях подтверждает полный выход детали из строя.

Особенности расположения резистора вентилятора охлаждения в автомобилях ВАЗ

Резистор печки (вентилятора отопителя/охлаждения) на автомобилях ВАЗ традиционно располагается в подкапотном пространстве. Его основное предназначение - снижение напряжения, подаваемого на электродвигатель вентилятора, что обеспечивает работу на пониженных скоростях (первая и вторая скорость).

Ключевая особенность размещения заключается в том, что резистор закрепляется непосредственно на корпусе самого вентилятора отопителя (печки) или в непосредственной близости от него. Это связано с необходимостью его охлаждения потоком воздуха, создаваемым крыльчаткой вентилятора при работе на любой скорости, иначе элемент перегревается и выходит из строя.

Типичные места установки по моделям

Классические модели (ВАЗ 2101-2107):

Резистор находится внутри салона, за бардачком (вещевым ящиком).
Закреплен непосредственно на корпусе электродвигателя вентилятора отопителя.
Доступ к нему осуществляется после снятия бардачка.

Переднеприводные модели (ВАЗ 2108, 2109, 2110, 2114, Приора, Гранта, Калина, Веста, Ларгус, XRAY и др.):

Резистор расположен в подкапотном пространстве.
Находится на корпусе блока вентилятора отопителя, который установлен в моторном щите (перегородке между моторным отсеком и салоном).
Чаще всего размещен справа по ходу движения (со стороны переднего пассажира), за модулем главного тормозного цилиндра или расширительным бачком охлаждающей жидкости.

Общие визуальные признаки для поиска:

Небольшая прямоугольная или квадратная керамическая пластинка с намотанной нихромовой проволокой.
Имеет электрический разъем с несколькими проводами (обычно 3-4 контакта).
Часто имеет характерные "ребра" или открытую спираль для лучшего охлаждения.
Установлен так, чтобы поток воздуха от вентилятора обдувал его.

Тип кузова / Платформа	Основное место расположения	Доступность
Классика (2101-2107)	В салоне, на корпусе моторчика печки (за бардачком)	Средняя (требуется снятие бардачка)
Передний привод (2108-2115, Самара, Самара-2)	В подкапотном пространстве, на корпусе блока вентилятора (моторный щит, справа)	Относительно легкая (может мешать расширительный бачок/тормозная система)
Lada Granta, Kalina (1 и 2), Priora	В подкапотном пространстве, на корпусе блока вентилятора (моторный щит, справа)	Относительно легкая (часто за расширительным бачком)
Lada Vesta, XRAY, Largus	В подкапотном пространстве, на корпусе блока вентилятора (моторный щит, справа)	Относительно легкая

Важно помнить: Резистор подвержен сильному нагреву во время работы на первых двух скоростях. Наиболее частая причина его выхода из строя - перегрев из-за засорения системы воздуховодов салонным фильтром (если он есть), листьями, пухом или просто скопившейся пылью, препятствующей нормальному обдуву элемента. Признак неисправности - отсутствие первой и второй скорости вентилятора при рабочей третьей (максимальной).

Замена резистора вентилятора охлаждения на Lada Granta: пошаговая инструкция

Резистор вентилятора охлаждения регулирует скорость вращения вентилятора. При его неисправности вентилятор может работать только на максимальной скорости или полностью отключаться, что приводит к перегреву двигателя. Своевременная замена элемента восстанавливает многоступенчатое управление обдувом.

Перед началом работ обязательно отсоедините минусовую клемму аккумулятора! Это предотвратит короткое замыкание и срабатывание системы защиты бортовой электроники при случайном контакте с проводкой.

Процесс замены

Демонтируйте бачок омывателя:
- Открутите гайку крепления бачка ключом на 10 мм
- Аккуратно приподнимите бачок вверх без отсоединения шлангов
- Отодвиньте его в сторону для доступа к монтажному блоку вентилятора
Снимите защитную крышку:
- Найдите пластиковый кожух прямоугольной формы за бачком
- Отожмите фиксаторы по периметру крышки отверткой
- Извлеките крышку, открыв доступ к резистору
Замените резистор:
- Отсоедините электрический разъем, нажав на язычок фиксатора
- Выкрутите два самореза крестовой отверткой, удерживающих резистор
- Извлеките старый резистор из посадочного гнезда
- Установите новую деталь, совместив крепежные отверстия
Соберите узел в обратном порядке:
- Зафиксируйте резистор саморезами
- Подсоедините разъем до характерного щелчка
- Установите защитную крышку, защелкнув фиксаторы
- Верните на место бачок омывателя, затяните крепежную гайку

После подключения аккумулятора проверьте работу вентилятора на всех скоростных режимах. Запустите двигатель и включите печку на минимальную, среднюю и максимальную скорость. Убедитесь в плавном изменении оборотов вентилятора без посторонних шумов.

Специфика крепления резистора в Renault Logan

Резистор вентилятора охлаждения на Renault Logan первого поколения (с 2004 года) располагается непосредственно в моторном отсеке, закрепляясь на корпусе основного вентилятора радиатора. Он интегрирован в воздушный поток, создаваемый крыльчаткой, что критически важно для его эффективного охлаждения во время работы.

Фиксация элемента осуществляется с помощью двух винтов (реже – одного) через специальные монтажные уши, вкручиваемых в пластиковые стойки корпуса вентилятора. Подключение к электросети производится через разъем с несколькими контактами, расположенный на тыльной стороне резистора и защищенный от влаги уплотнителем.

Ключевые особенности монтажа

Хрупкость креплений: Пластиковые стойки на корпусе вентилятора, в которые вкручиваются винты, склонны к обламыванию при чрезмерном усилии затяжки или коррозии крепежа.
Ориентация разъема: Разъем питания жестко зафиксирован на корпусе резистора и подключается только в одном положении, исключая ошибку при установке.
Обязательность герметизации: После снятия-установки необходимо тщательно проверить и восстановить посадку уплотнительной резинки разъема, предотвращая попадание воды на контакты.
Доступность: Для замены резистора обычно требуется демонтировать воздушный фильтр (короб) и иногда снять аккумулятор или его площадку для удобного доступа к винтам крепления.

Важно: При установке нового резистора его рабочая поверхность с металлическими ребрами должна быть строго обращена внутрь корпуса вентилятора, навстречу воздушному потоку. Несоблюдение этого правила приведет к мгновенному перегреву и выходу детали из строя.

Нюансы демонтажа резистора на Volkswagen Passat B6

Перед началом работ обязательно отсоедините минусовую клемму аккумулятора. Резистор вентилятора на Passat B6 расположен в моторном отсеке, закреплён на пластиковом кожухе вентилятора охлаждения со стороны водителя. Доступ осложнён плотной компоновкой узлов – потребуется демонтировать воздухозаборный патрубок и частично снять защиту двигателя.

Крепление осуществляется двумя TORX-болтами (чаще всего T20). Разъём подключения имеет хрупкий фиксатор – нажимайте на него строго вертикально, избегая перекоса. Корпус резистора прикипает к посадочному месту из-за перепадов температур – будьте готовы аккуратно поддеть его плоской отвёрткой.

Ключевые этапы и особенности

Подготовка: Снимите воздушный фильтр в сборе и декоративную накладку двигателя.
Доступ к резистору: Открутите 3 клипсы крепления пластикового кожуха вентилятора, слегка отодвиньте его от радиатора.
Демонтаж:
- Аккуратно отщёлкните фиксатор разъёма проводов (не тяните за провода!).
- Выкрутите крепёжные болты TORX, удерживая кожух от деформации.
- Покачивающими движениями извлеките резистор – если прикипел, прогрейте феном место стыка.

Распространённые ошибки: Поломка фиксатора разъёма при грубом отсоединении, срыв головок болтов из-за коррозии (обработайте проникающей смазкой заранее), повреждение пластикового кожуха вентилятора при отгибании.

Проверка термического предохранителя в Ford Focus 2

Термический предохранитель в цепи резистора вентилятора охлаждения Ford Focus 2 выполняет критическую защитную функцию. Он размыкает цепь питания при превышении допустимой температуры резистора, предотвращая его возгорание или повреждение электронных компонентов. Этот элемент расположен непосредственно на корпусе резистора и требует проверки при отказе вентилятора на первых скоростях.

Перед диагностикой обязательно отсоедините отрицательную клемму аккумулятора и дождитесь остывания двигателя. Рабочая температура узла достигает 70-90°C, а расположение в моторном отсеке требует осторожности при демонтаже. Проверку выполняют мультиметром в режиме измерения сопротивления.

Порядок проверки

Снимите резистор вентилятора (расположен за бампером возле радиатора)
Визуально осмотрите предохранитель на корпусе резистора:
- Трещины или почернение указывают на перегорание
- Вздутие корпуса свидетельствует о перегреве
Подключите щупы мультиметра к контактам предохранителя
Оцените показания:

0–1 Ом ↠ Предохранитель исправен

Обрыв (∞) ↠ Требуется замена

Важно: Не пытайтесь временно замыкать контакты перегоревшего предохранителя – это приведёт к выходу из строя резистора и риску возгорания. Устанавливайте только оригинальный компонент с аналогичной температурой срабатывания (обычно 92–95°C для Focus 2).

Особенности цепи управления вентилятором на Hyundai Solaris

В Hyundai Solaris применяется двухскоростная схема работы вентилятора охлаждения радиатора, управляемая электронным блоком управления двигателем (ЭБУ). Основное отличие – использование двух отдельных реле для реализации разных режимов вращения: низкой и высокой скорости.

ЭБУ активирует реле на основе сигналов датчиков температуры охлаждающей жидкости, давления кондиционера и скорости автомобиля. Цепь питания вентилятора завязана на главное реле системы управления двигателем (Main Relay).

Ключевые компоненты цепи

Датчик температуры ОЖ (два датчика: основной для ЭБУ и дополнительный для приборной панели)
Реле низкой скорости (включение при 98-102°С или при активации кондиционера)
Реле высокой скорости (срабатывает при 107-112°С или при критическом давлении в контуре кондиционера)
Добавочный резистор (установлен в корпусе вентилятора, формирует пониженное напряжение для низких оборотов)
Предохранители (отдельные для каждой скорости: обычно 40А для высокой и 30А для низкой)

Принцип работы скоростей

Низкая скорость: ЭБУ замыкает реле №1 – ток проходит через добавочный резистор, снижающий напряжение на электродвигателе.
Высокая скорость: ЭБУ включает реле №2 – напряжение подается на двигатель напрямую, минуя резистор, обеспечивая максимальные обороты.

Компонент	Функция	Типичные неисправности
Добавочный резистор	Снижение напряжения для низкой скорости	Перегорание, коррозия контактов
Реле скорости	Коммутация цепей питания	Залипание контактов, обрыв катушки
Датчик температуры ОЖ	Передача данных ЭБУ	Искажение показаний, обрыв проводов

Отказ добавочного резистора приводит к потере низкой скорости вращения: вентилятор либо не включается вообще, либо сразу работает на максимуме. Для диагностики проверяют целостность резистивного элемента и контактов разъемов, а также сопротивление цепи (номинал обычно 0.8-1.5 Ом).

Распиновка разъёма резистора вентилятора охлаждения Kia Rio III

Резистор вентилятора охлаждения на Kia Rio III (рестайлинг с 2013 года) расположен в моторном отсеке, закреплён на корпусе вентилятора. Он регулирует скорость вращения электровентилятора путём изменения сопротивления в цепи, обеспечивая два режима работы помимо максимальной скорости, управляемой напрямую через реле.

Разъём резистора – 4-контактный пластиковый штекер с фиксатором. Распиновка стандартна для большинства комплектаций Rio III, но цветовая маркировка проводов может незначительно отличаться в зависимости от года выпуска. При диагностике неисправностей (отказ 1-й или 2-й скорости вентилятора) первично проверяют целостность резистора и контактов в этом разъёме.

Назначение контактов разъёма

Номер контакта	Назначение	Типичный цвет провода
1	Питание +12В от реле вентилятора	Красный/жёлтый
2	Управление первой скоростью (низкая)	Синий/чёрный
3	Управление второй скоростью (средняя)	Зелёный/белый
4	Масса (GND)	Коричневый/чёрный

Примечания:

Нумерация контактов указана при ориентации фиксатором вверх.
Массовый провод (контакт 4) должен иметь надёжное соединение с кузовом – коррозия в этом месте частая причина некорректной работы.
При замене резистора обязательно очищайте гнёзда разъёма от окислов и проверяйте плотность посадки контактов.

Сравнение оригинальных и аналоговых резисторов для Skoda Octavia

Резистор вентилятора охлаждения в Skoda Octavia регулирует скорость вращения вентилятора радиатора, критически влияя на стабильность температурного режима двигателя. Неисправность этого компонента проявляется отказом вентилятора на низких оборотах, постоянной работой на максимуме или полным выходом системы из строя.

Выбор между оригинальным (OEM) и аналоговым резистором требует анализа ключевых параметров: надежности, совместимости, ресурса и стоимости. Оригинальные детали производятся по спецификациям Volkswagen Group, в то время как аналоги выпускаются сторонними производителями с разным уровнем качества.

Ключевые отличия

Критерий	Оригинальный резистор (VAG)	Аналоговый резистор
Цена	Высокая (от 5000₽)	Низкая (от 1500₽)
Качество материалов	Керамические резистивные элементы, термостойкая изоляция	Часто углеродные элементы, упрощенная термозащита
Совместимость	Гарантированное соответствие заводским параметрам	Риск ошибок подключения или отклонений в сопротивлении
Ресурс	5-7 лет (при исправной системе охлаждения)	1-3 года (зависит от производителя)
Гарантия	Официальная гарантия 2 года	6-12 месяцев (у проверенных брендов)

Рекомендуемые аналоги для Octavia (поколения A5/A7/A8):

Hella – близок к OEM по надежности
Febi Bilstein – оптимальное соотношение цена/качество
JP Group – бюджетный вариант для краткосрочной замены

Важно: Дешевые безымянные аналоги склонны к перегреву и могут повредить блок управления вентилятором. При выборе проверяйте маркировку старого резистора (например, 1K0959263C) и соответствие разъема.

Процедура сброса ошибок ECU после замены резистора

После успешной замены резистора вентилятора охлаждения в блоке управления двигателем (ECU) часто сохраняется записанная ранее ошибка, связанная с неисправностью цепи. Эта ошибка может продолжать активировать индикатор Check Engine на приборной панели, несмотря на устранение неполадки.

Для полного восстановления корректной работы системы необходимо выполнить принудительный сброс ошибок из памяти контроллера. Без этой процедуры ECU может некорректно управлять скоростями вентилятора или поддерживать аварийный режим.

Методы сброса ошибок ECU

Способ очистки памяти зависит от возможностей автомобиля и доступного оборудования:

Через диагностический разъем OBD-II
- Подключите сканер (профессиональный или мобильный адаптер с приложением типа ELM327)
- Выберите раздел "Engine ECU" → "DTC (Diagnostic Trouble Codes)"
- Выполните команду "Clear fault codes" или "Erase errors"
- Убедитесь в отсутствии активных ошибок после сброса
Отсоединение клеммы аккумулятора
- Заглушите двигатель и выньте ключ из замка зажигания
- Снимите минусовую клемму с аккумулятора на 15-30 минут
- Наденьте клемму обратно и плотно затяните крепление
- После запуска двигателя дайте ECU завершить процедуру самодиагностики
Аппаратный сброс через предохранители
- Найдите в монтажном блоке предохранители, отвечающие за ECU (обычно обозначены "ECU", "ENG" или "EFI")
- Извлеките соответствующие предохранители на 10-15 минут
- Установите предохранители на место и выполните цикл включения зажигания

Важные замечания: При использовании метода снятия клеммы аккумулятора на некоторых моделях (особенно премиум-сегмента) возможен сброс настроек аудиосистемы и адаптаций. После любой процедуры обязательно проверьте работу вентилятора на всех скоростях, включив кондиционер или прогрев двигатель до рабочей температуры.

Защита нового резистора от коррозии в подкапотном пространстве

Подкапотное пространство автомобиля – агрессивная среда для электронных компонентов: резистор вентилятора постоянно подвергается воздействию влаги, дорожных реагентов, температурных перепадов и вибраций. Коррозия контактов или токопроводящих элементов резистора приводит к нарушению работы системы охлаждения, перегреву двигателя и преждевременному выходу детали из строя.

Правильная защита нового резистора при установке критически важна для его долговечности. Недостаточно просто заменить деталь – необходимо предпринять меры, чтобы минимизировать влияние разрушающих факторов и предотвратить окисление металлических поверхностей, особенно в местах электрических соединений.

Ключевые методы защиты

Для эффективного противодействия коррозии применяют комплексный подход:

Антикоррозийные составы: Нанесение на клеммы и корпус специализированных спреев или паст (например, Liqui Moly Kupfer-Spray, CRC Battery Terminal Protector), создающих барьерный слой.
Герметизация соединений: Использование термостойкого автомобильного герметика для обработки стыков корпуса резистора и мест ввода проводов.
Диэлектрическая смазка: Обработка разъемов и клемм смазкой на силиконовой основе для вытеснения влаги и предотвращения окисления.
Защита корпуса: При необходимости – дополнительное покрытие корпуса резистора (особенно в местах крепления) термостойкой антикоррозийной краской или лаком.
Оптимизация расположения: По возможности крепление резистора в менее подверженных прямому попаданию воды и грязи местах подкапотного пространства.

Особое внимание уделяется качеству контактов: клеммы должны быть плотно затянуты, а провода – надежно зафиксированы для исключения вибрации. Регулярная визуальная проверка состояния резистора и его контактов во время планового ТО позволяет своевременно выявить начало коррозионных процессов и принять меры.

Повышенный шум вентилятора: связь с резистором на BMW E90

Повышенный, часто описываемый как "вой" или "гудение", шум вентилятора системы охлаждения на BMW E90 (особенно на низких и средних скоростях вращения) является классическим симптомом неисправности дополнительного резистора вентилятора. Этот резистор, также известный как шаговый резистор или резистор управления вентилятором, играет ключевую роль в регулировании скорости вращения вентилятора, создавая промежуточные ступени между выключенным состоянием и максимальной скоростью.

При выходе резистора из строя (чаще всего из-за перегрева, вызванного длительной работой на высоких токах, коррозией контактов или внутренним обрывом дорожек) блок управления двигателем (ECM/DME) теряет возможность плавно управлять скоростью вентилятора. В результате система часто переключает вентилятор напрямую на высокую скорость вращения, минуя промежуточные ступени, что и вызывает характерный резкий, громкий и непривычный шум.

Диагностика и последствия

Основные признаки, указывающие на проблему с резистором как источником шума:

Шум возникает сразу после запуска двигателя или при невысокой температуре ОЖ, когда потребности в интенсивном охлаждении еще нет.
Звук появляется преимущественно на малых и средних оборотах вентилятора (1-я, 2-я, иногда 3-я скорости), тогда как на максимальной скорости (4-я) шум может быть обычным, "аэродинамическим".
Шум сопровождается ошибками, записанными в памяти ECM/DME, такими как 2E81, 2E82, 2E7C, 2E7D (Fan Output Stage).

Проверка резистора обычно включает:

Визуальный осмотр на предмет оплавления корпуса, потемнения, следов перегрева или коррозии контактов.
Измерение сопротивления между его контактами мультиметром (значения должны соответствовать спецификации для разных ступеней, часто между 0.5 Ом и 3 Ом для разных пар контактов). Обрыв или сильное отклонение от нормы указывают на неисправность.
Проверку напряжения и управляющих сигналов от ECM/DME на разъеме резистора при включенном зажигании и работающем двигателе.

Игнорирование проблемы чревато не только постоянным раздражающим шумом:

Электронный блок управления двигателем (ECM/DME) может получить повреждения из-за обратных скачков напряжения или перегрузки цепи управления вентилятором.
Существует реальный риск перегрева двигателя из-за неправильной работы системы охлаждения, особенно если резистор полностью откажет, и вентилятор перестанет включаться на нужных скоростях.
Наиболее опасное последствие - пожарная опасность. Сильный перегрев неисправного резистора способен привести к возгоранию изоляции проводов или пластиковых элементов в моторном отсеке.

Сравнение режимов работы:

Режим работы	Исправный резистор	Неисправный резистор
Скорость 1	Тихая работа	Шум (часто отсутствует, вентилятор сразу прыгает на высшую скорость)
Скорость 2	Умеренный шум	Сильный шум (или пропуск ступени)
Скорость 3	Заметный шум	Сильный шум (или пропуск ступени)
Скорость 4 (MAX)	Громкий аэродинамический шум	Громкий аэродинамический шум (норма для этой скорости)

Таким образом, при появлении характерного повышенного шума вентилятора охлаждения на BMW E90, особенно на низких скоростях, резистор вентилятора должен быть первым и основным кандидатом на диагностику и замену во избежание более серьезных и дорогостоящих последствий.

Компоненты для ручного изготовления ремонтной перемычки

Для создания временной перемычки взамен неисправного резистора вентилятора потребуется минимальный набор электротехнических компонентов. Основная задача – обеспечить подачу напряжения напрямую на двигатель в обход поврежденного модуля, что требует точного подбора элементов по параметрам. Ключевое значение имеет соответствие сечения проводов и характеристик клемм силовой нагрузке конкретного вентилятора.

Обязательно проверьте схему подключения вентилятора для вашей модели авто перед изготовлением перемычки. Убедитесь в отсутствии короткого замыкания в цепи, используйте только термостойкие материалы и исключите контакт проводов с подвижными частями двигателя. Работы выполняются при отключенной клемме АКБ.

Базовые элементы конструкции

Медные провода: Сечение 1.5-2.5 мм² (для токов до 20А), длина 20-40 см с термостойкой изоляцией
Клеммы-коннекторы:
- "Мама" типа FASTON 6.3 мм – для подключения к реле
- Кольцевые или вилочные – для контакта с клеммой АКБ
Предохранитель: Вставка на номинал, соответствующий штатной цепи охлаждения (обычно 15-40А)
Держатель предохранителя: Миниатюрный корпус с проводами для врезки в цепь

Компонент	Критерии выбора	Типовые параметры
Провода	Термостойкость изоляции (>105°C), гибкость	Марки ПВ3, ПГВА, KGEW
Предохранитель	Номинал по току вентилятора + 20% запас	30А (для большинства легковых авто)
Изоляция	Термоусадочные трубки, изолента ПВХ	Диаметр на 20% больше провода

Дополнительно потребуются: обжимной инструмент для клемм, кусачки, мультиметр для проверки цепи. При подключении перемычки соблюдайте полярность – ошибка выведет из строя электродвигатель. Для универсальных комплектов рекомендуются быстросъемные клеммы типа "крокодил" с изолированными рукоятями.

Причины перегрева клемм резистора в Nissan Almera

Основной причиной перегрева клемм резистора вентилятора охлаждения Nissan Almera является плохой электрический контакт в местах соединений. Со временем клеммные разъёмы окисляются или покрываются слоем грязи, что увеличивает переходное сопротивление. При прохождении большого тока через участок с повышенным сопротивлением выделяется избыточное тепло по закону Джоуля-Ленца.

Дополнительным фактором выступает естественный износ контактных групп. Вибрации двигателя и термоциклирование (нагрев-охлаждение) приводят к ослаблению прижима клемм, образованию микротрещин и ухудшению проводимости. Особенно критично это проявляется в режимах максимальной скорости вентилятора, когда ток через резистор достигает пиковых значений.

Технические аспекты проблемы

Коррозия контактов из-за попадания влаги или агрессивных реагентов с дорожного покрытия
Деформация фиксаторов разъёма, приводящая к недостаточному давлению между клеммами
Нарушение пайки проводов к клеммной колодке резистора
Перегрузка цепи при заклинивании подшипника вентилятора

Компонент	Последствия перегрева
Пластиковый корпус разъёма	Оплавление изолятора, короткое замыкание
Медные клеммы	Потемнение, потеря упругости, хрупкость
Резисторная сборка	Отслоение дорожек, нарушение сопротивления

Для предотвращения неисправности рекомендуется периодически проверять состояние разъёмов, очищать контакты от окислов и обрабатывать их токопроводящей смазкой. При первых признаках оплавления пластика необходима замена колодки и восстановление соединений.

Алгоритм проверки термозащиты на Mitsubishi Lancer X

Резистор вентилятора Mitsubishi Lancer X (4G9 двигатели) содержит встроенный термопредохранитель, защищающий цепь от перегрева. При его срабатывании вентилятор перестаёт работать на первых двух скоростях, сохраняя только максимальный режим. Проверка выполняется мультиметром в режиме сопротивления.

Для доступа к резистору демонтируйте воздушный фильтр и пластиковую накладку двигателя. Сам модуль расположен за бачком омывателя, крепится двумя болтами 10 мм. Отсоедините электрический разъём перед тестированием.

Этапы диагностики

Визуальный осмотр:
- Проверьте корпус резистора на почернение или оплавление
- Убедитесь в отсутствии трещин на керамическом изоляторе
Прозвонка термопредохранителя:
- Переведите мультиметр в режим Ω (200 Ом)
- Подсоедините щупы к крайним контактам разъёма резистора (A и C по схеме)
- Норма: 0,5-1,5 Ом. Обрыв цепи указывает на срабатывание защиты
Проверка сопротивлений обмоток:

Контакты Номинал (Ом) Скорость

A-B 3.8 ±0.5 Низкая

B-C 1.5 ±0.3 Средняя
Диагностика цепи:
- Замерьте напряжение на разъёме при включённом зажигании (должно быть 12В)
- Проверьте целостность проводов массы (контакт D) к кузову

Контакты	Номинал (Ом)	Скорость
A-B	3.8 ±0.5	Низкая
B-C	1.5 ±0.3	Средняя

При замене модуля очистите посадочное место от грязи для улучшения теплоотдачи. Установите оригинальный резистор MR582483 или аналог с идентичными параметрами сопротивления. Не используйте компоненты с повреждённым теплопроводящим слоем.

Взаимозаменяемость резисторов между моделями Chevrolet

Взаимозаменяемость резисторов вентилятора охлаждения у автомобилей Chevrolet напрямую зависит от конкретной модели, года выпуска и платформы. Многие резисторы внешне схожи, но отличаются электрическими параметрами, расположением контактов или способом крепления.

Прямая замена возможна преимущественно в рамках одного модельного ряда и поколения, например, между разными комплектациями Chevrolet Lacetti (J200) или Captiva (C100). При попытке установки узла от более старой модели (Aveo T300) на новую (Cruze J300) высока вероятность несовместимости.

Ключевые факторы совместимости

Платформа автомобиля: GM Gamma, Delta, Epsilon требуют разных компонентов
Тип двигателя: резисторы для 4-цилиндровых и V6 моторов часто невзаимозаменяемы
Количество скоростей вентилятора: 3-скоростные и 4-скоростные блоки имеют разную конструкцию

Примеры совместимости по моделям:

Исходная модель	Возможная замена	Примечание
Lacetti (2004-2009)	Nubira, Rezzo	Только для двигателей 1.6-1.8L
Captiva I (2006-2011)	Antara, Epica	Совместимость только в ранних выпусках
Aveo T300 (2008-2016)	Не совместим с другими моделями	Уникальная конструкция крепления

При выборе аналога обязательно сверяйте каталожные номера оригинальных запчастей и проверяйте схему подключения. Несоответствие сопротивления или мощности может вызвать перегрев проводки или постоянную работу вентилятора на максимальных оборотах.

Особенности крепления кулера при обходе резистора

Прямое подключение вентилятора к бортовой сети после удаления резистора часто требует изменения точки монтажа из-за возросшей вибрации и крутящего момента. Штатные пластиковые крепления или слабые кронштейны могут не выдержать нагрузок от работы электродвигателя на максимальных оборотах, особенно при старте и остановке.

Необходимо обеспечить жесткую фиксацию корпуса вентилятора для предотвращения смещений, которые вызывают перетирание проводов, повреждение радиатора или разгерметизацию системы. Особое внимание уделяется моделям с пластиковыми кожухами – их крепежные уши могут треснуть под длительным воздействием вибрации.

Ключевые аспекты монтажа

При переустановке кулера учитывайте:

Материал основы – металлические кронштейны предпочтительнее пластиковых штатных держателей
Демпфирование вибрации – использование резиновых втулок или проставок снижает передачу колебаний на радиатор
Защита проводки – жгуты питания фиксируют стяжками в 15-20 см от вентилятора, избегая контакта с подвижными частями

Тип крепления	Рекомендации	Риски при ошибке
Болтовое (металл-металл)	Применять пружинные шайбы	Самоотвинчивание от вибрации
Пластиковые защелки	Дублировать нейлоновыми стяжками	Разлом крепежных точек
Резиновые подвесы	Проверять натяжение каждые 10к км	Растяжение, соскальзывание

На автомобилях с поперечным расположением двигателя (например, Ford Focus) часто требуется изготовление индивидуального кронштейна из стальной полосы 2-3 мм, так как штатные крепления рассчитаны на легкий вентилятор с резистором. Для моделей с продольной компоновкой (как BMW E39) критично выдерживать зазор 8-12 мм между крыльчаткой и кожухом радиатора.

Температурные режимы срабатывания вентилятора охлаждения на Toyota Camry XV40

В Toyota Camry XV40 вентилятор радиатора активируется через реле при достижении охлаждающей жидкостью заданных температурных порогов. Система использует данные с датчиков температуры двигателя (ECT) и кондиционера для управления двухскоростным электродвигателем вентилятора.

Основные температурные точки срабатывания соответствуют заводским настройкам системы охлаждения. Принудительная активация происходит при включении кондиционера независимо от температуры ОЖ для поддержания давления в системе.

Параметры активации вентилятора

Режим работы	Температура включения (°C)	Температура отключения (°C)
Первая скорость	93-95	88-90
Вторая скорость	100-102	96-98
При работающем кондиционере	Постоянно	При выключении A/C

Критические отклонения от нормы: Непрерывная работа второй скорости или несрабатывание вентилятора при 103+°C требуют диагностики. Возможные причины:

Неисправность термовыключателя или датчика ECT
Короткое замыкание в цепи реле
Низкий уровень ОЖ или воздушные пробки
Загрязнение радиатора или нерабочий термостат

Диагностика обрыва дорожек печатной платы резистора

Обрыв токопроводящих дорожек на печатной плате резистора вентилятора – распространённая неисправность, вызванная перегревом контактов или вибрацией. Характерные симптомы включают неработающий вентилятор на определённых скоростях (чаще низких), полный отказ системы охлаждения или хаотичное изменение оборотов без команды с блока управления.

Для точного выявления проблемы требуется демонтаж резистора и визуальный осмотр платы при хорошем освещении. Ищите микротрещины, потемневшие участки, отслоение дорожек или нарушение пайки в зонах подключения разъёмов и силовых элементов. Особое внимание уделите местам крепления платы к корпусу – вибрации часто повреждают проводники именно там.

Методы проверки целостности дорожек

Мультиметром в режиме прозвонки:

Очистите плату от загрязнений изопропиловым спиртом
Подключите щупы тестера к началу и концу проверяемой дорожки
Отсутствие звукового сигнала (или сопротивление выше 1 Ома) указывает на обрыв
Проверьте все цепи – от контактных площадок разъёма до выводов резисторов и транзисторов

Использование увеличительной техники:

Лупа с увеличением 5×-10× помогает обнаружить микротрещины
Микроскоп выявляет расслоение меди у переходных отверстий
Термокамера фиксирует локальный перегрев в зоне повреждения при подаче напряжения

Признак повреждения	Локализация на плате	Способ восстановления
Трещина у монтажного отверстия	Края платы, зоны крепёжных винтов	Перемычка медным проводом
Обугливание дорожки	Возле мощных резисторов	Зачистка + нанесение токопроводящего лака
Отслоение контактной площадки	Выводы разъёма	Шунтирование проводом до ближайшего элемента

При выявлении обрывов восстановите цепь монтажным проводом сечением 0.75 мм², припаяв его в обход повреждённого участка. После ремонта обязательно проверьте сопротивление между точками подключения разъёма и силовыми компонентами – расхождение с номиналом более 10% указывает на некачественное соединение.

Проверка напряжения на фишке резистора в Opel Astra H

Для диагностики резистора печки Opel Astra H потребуется мультиметр. Фишка подключения резистора расположена рядом с блоком отопителя в ногах переднего пассажира, доступ осуществляется после демонтажа защитной накладки бардачка или элементов торпедо (точное расположение уточняйте в мануале конкретного года выпуска).

Отсоедините электрический разъем от резистора. Включите зажигание автомобиля и активируйте печку на минимальную скорость вращения вентилятора (1-я позиция). Переведите мультиметр в режим измерения постоянного напряжения (DCV) в диапазоне до 20В.

Порядок измерения контактов

Красный щуп мультиметра подключите к контакту №1 фишки (сигнальный провод управления, обычно серый или серо-черный).
Черный щуп присоедините к контакту №2 (масса, чаще коричневый провод).
Зафиксируйте показания напряжения при работе на 1-й скорости.
Последовательно переключите скорости печки на 2-ю, 3-ю и 4-ю, записывая напряжение для каждой позиции.

Скорость вентилятора	Ожидаемое напряжение (В)	Примечание
1 (Min)	≈3.5–4.5	Наибольшее падение напряжения
2	≈6.0–7.5	Промежуточное значение
3	≈9.0–10.5	Промежуточное значение
4 (Max)	≈12.0–14.0	Напряжение бортовой сети

Критерии оценки:

Исправная цепь: напряжение плавно возрастает с увеличением скорости.
Неисправность резистора/модуля: отсутствие напряжения на 1-3 скоростях при наличии ≈12В на 4-й скорости.
Обрыв цепи: нулевое напряжение на всех скоростях (проверить предохранитель F7 в салоне).

Пайка контактов вместо замены: плюсы и минусы

При восстановлении резистора вентилятора охлаждения пайка повреждённых контактов часто рассматривается как альтернатива полной замене узла. Этот подход особенно актуален для дорогостоящих или редких компонентов, характерных для премиальных марок (Audi, BMW) или устаревших моделей. Технология требует точной диагностики места обрыва цепи и навыков работы с паяльником.

Основная сложность заключается в ограниченном доступе к резистору, который обычно интегрирован в блок вентилятора или спрятан за радиатором. Работы необходимо проводить при демонтированном узле, уделяя особое внимание термостойкости соседних элементов – пластиковые корпуса и провода легко повреждаются при перегреве.

Преимущества метода

Экономия средств: стоимость ремонта в 3-5 раз ниже цены нового резистора, особенно для импортных авто (Mercedes, Volvo)
Сохранение оригинальной детали: гарантируется совместимость с электросхемой конкретной модели без адаптации
Оперативность: процесс занимает 1-2 часа против ожидания доставки запчастей для эксклюзивных марок

Недостатки и риски

Низкая долговечность: при вибрациях (характерных для внедорожников) место пайки может разрушиться за 6-12 месяцев
Перегрев контактов: некачественное соединение увеличивает сопротивление, вызывая повторный обрыв или оплавление разъёмов
Ограниченная применимость: невозможна при термическом повреждении резистивной платы или корпуса

Критично важно: после ремонта обязательна проверка мультиметром сопротивления на всех режимах работы вентилятора. Для японских марок (Toyota, Nissan) с импульсным управлением обрыв дополнительных дорожек часто требует профессионального перепаивания SMD-компонентов.

Тип авто	Рекомендуемый подход	Средняя долговечность ремонта
Бюджетные (Lada, Chevrolet)	Замена узла целиком	Паяный ремонт: 6-8 месяцев
Премиум (Porsche, Land Rover)	Паяный ремонт при доступе к контактам	1-2 года (при условии защиты от вибрации)
Гибриды (Lexus, Prius)	Только замена из-за высокоточной электроники	Неприменимо

Профилактика поломок резистора вентилятора охлаждения в летний период

Летняя эксплуатация создаёт экстремальные условия для резистора вентилятора: постоянная работа на высоких скоростях при повышенных температурах окружающей среды провоцирует перегрев и ускоренную деградацию элемента. Нагрузка на электрическую цепь многократно возрастает из-за необходимости интенсивного охлаждения двигателя и кондиционера.

Регулярное обслуживание системы охлаждения критически важно для предотвращения внезапных отказов. Игнорирование профилактики ведёт к оплавлению контактов, обрыву дорожек резистора или короткому замыканию, что парализует работу вентилятора в пиковую жару.

Ключевые профилактические меры

Очистка радиатора и вентилятора: Удаляйте пух, грязь и насекомых с сот радиатора и лопастей вентилятора перед летним сезоном. Засоры снижают эффективность обдува, заставляя вентилятор работать дольше и перегревать резистор.
Диагностика электрических соединений: Проверяйте разъёмы и клеммы резистора на окисление, коррозию или следы перегрева. Обеспечьте плотный контакт и защиту от влаги (особенно после мойки).
Контроль работы вентилятора: При включённом кондиционере или прогреве двигателя убедитесь, что вентилятор запускается на всех скоростях. Задержка включения или пропуск ступеней – ранний симптом износа резистора.
Замена антифриза и проверка термостата: Свежая охлаждающая жидкость с правильной концентрацией и исправный термостат предотвращают хронический перегрев, снижая нагрузку на вентилятор и резистор.
Использование оригинальных компонентов: При замене выбирайте резисторы, рекомендованные производителем авто. Дешёвые аналоги часто не рассчитаны на штатные токи и летние температуры.

Сравнение ресурса угольных и проволочных резисторов

Угольные резисторы используют токопроводящий композит на основе графита или сажи. Их рабочая поверхность подвержена эрозии при каждом переключении скоростей вентилятора из-за искрения контактов. Этот процесс постепенно уменьшает толщину токопроводящего слоя, приводя к необратимому изменению сопротивления и потере контакта.

Проволочные резисторы изготавливаются из термостойких металлических сплавов (нихром, константан), намотанных на керамический каркас. Ток проходит по всей длине проволоки, исключая точечные нагрузки. Отсутствие трущихся частей и высокая термостабильность материала обеспечивают принципиально иной механизм износа.

Факторы долговечности

Температурная стойкость: Проволока выдерживает до 900°C против 300°C у угольных композитов
Устойчивость к циклированию: Угольные деградируют после 15-50 тыс. переключений, проволочные – от 100 тыс. циклов
Влияние влаги: Угольные склонны к коррозии и разбуханию, проволочные защищены керамикой и лаками

Параметр	Угольные	Проволочные
Средний ресурс	3-5 лет	7-12 лет
Критичный фактор износа	Истирание контактов	Окисление проволоки
Восприимчивость к вибрации	Высокая (крошение)	Низкая

Ресурс обоих типов сокращают перегрузки (грязные радиаторы, изношенные подшипники вентилятора) и короткие замыкания в цепи. Однако проволочные конструкции демонстрируют лучшую ремонтопригодность – замене подлежит отдельная перегоревшая секция, тогда как угольные блоки требуют полной замены модуля.

Особенности установки усиленного радиатора охлаждения

Усиленные радиаторы отличаются от штатных увеличенной толщиной сердцевины, материалом трубок (чаще медь/латунь вместо алюминия) или конструкцией пластин, что требует тщательной проверки геометрии посадочного места. Необходимо убедиться в отсутствии перекосов крепежных планок и совпадении точек фиксации с отверстиями в кузове, особенно при использовании неоригинальных моделей.

Ключевой момент – адаптация системы подключения: патрубки усиленных радиаторов могут иметь иной диаметр или угол подвода, что потребует замены хомутов или подбора переходников. Обязательна проверка зазора между новым радиатором и приводными ремнями/шкивами, так как увеличенные габариты иногда приводят к контакту с подвижными элементами.

Критические этапы монтажа

При установке обязательно выполните:

Очистку контактов датчиков температуры и проверку их совместимости с разъемами
Контроль положения вентилятора охлаждения – расстояние до сот должно быть не менее 15-20 мм
Тест на герметичность до заполнения системы антифризом (опрессовка воздухом под давлением 1-1.5 бар)

Параметр	Штатный радиатор	Усиленный радиатор
Масса	Стандартная	+15-40%
Толщина сердцевины	16-32 мм	28-50 мм
Требуемый запас по высоте	Минимальный	До 35 мм

После запуска двигателя постепенно прогревайте систему до рабочей температуры, контролируя отсутствие течей в местах соединений. Уделите особое внимание удалению воздушных пробок – на большинстве авто потребуется многократное прокачивание через расширительный бачок или специальные клапаны.

Маркировка контактов резистора вентилятора охлаждения Mercedes-Benz W203

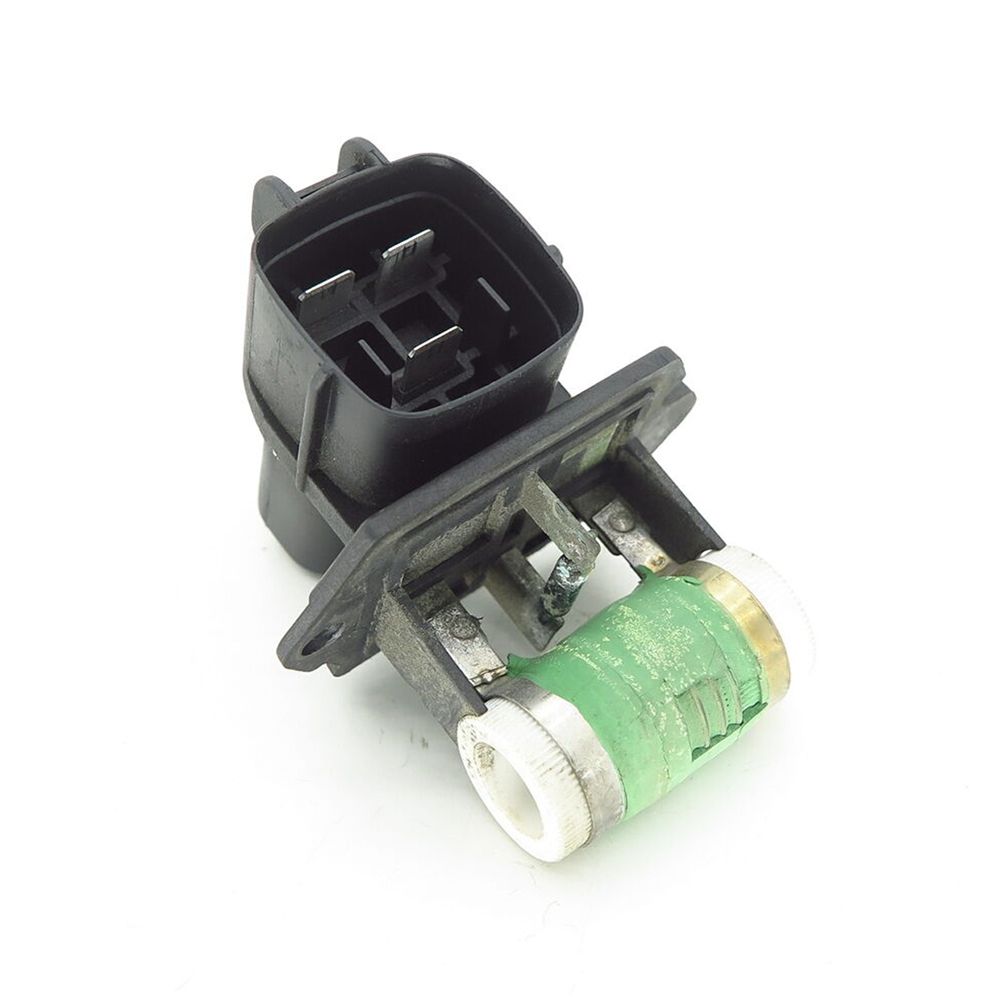

Резистор вентилятора охлаждения Mercedes-Benz W203 имеет прямоугольный пластиковый корпус с металлическим радиатором. Располагается в моторном отсеке возле вентилятора, подключается через 4-контактный разъем с фиксатором. На корпусе элемента отсутствуют видимые обозначения контактов.

Маркировка контактов определяется по нумерации на разъеме или цветовой кодировке проводов. Ниже приведена стандартная распиновка для моделей с бензиновыми и дизельными двигателями.

Номер контакта	Назначение	Цвет провода
1	Управление скоростью 1 (низкая)	Синий/белый
2	Управление скоростью 2 (средняя)	Желтый/белый
3	Постоянное питание +12В	Красный/черный
4	Управление скоростью 3 (высокая)	Зеленый/белый

Опасности постоянной работы вентилятора на максимальных оборотах

Постоянная работа вентилятора охлаждения на предельных оборотах создаёт экстремальные механические нагрузки на его компоненты. Вращающиеся части, особенно подшипники и крыльчатка, подвергаются ускоренному износу из-за непрерывного трения и перегрева. Это неизбежно сокращает общий ресурс узла, приводя к преждевременному выходу из строя и необходимости дорогостоящей замены.

Высокая и непрерывная потребляемая мощность вентилятора перегружает электрическую систему автомобиля. Значительно возрастает токовая нагрузка на реле, предохранители и проводку. Это чревато перегревом контактов, оплавлением изоляции, постоянным срабатыванием защиты или даже возгоранием. Дополнительная нагрузка ложится на генератор и аккумулятор, потенциально снижая их срок службы.

Ключевые негативные последствия:

Механическое разрушение: Вибрации на максимальных оборотах способствуют растрескиванию лопастей крыльчатки, разрушению подшипников вала и деформации креплений.
Электрические неисправности: Постоянный перегрев обмоток электродвигателя повышает риск межвиткового замыкания и полного отказа мотора. Контакты реле и разъёмов обгорают.
Ошибочная диагностика двигателя: Маскировка реальных проблем (забитый радиатор, неисправный термостат, утечка ОЖ) из-за постоянного искусственного охлаждения, что ведёт к перегреву ДВС в критический момент.
Повреждение радиатора: Сильная вибрация и постоянный напор воздуха могут повредить соты радиатора или ослабить его крепления.

Компонент	Риск при постоянной работе на max	Возможное следствие
Электродвигатель вентилятора	Перегрев обмоток, износ щёток	Замыкание, остановка мотора
Подшипники вала	Перегрев, потеря смазки	Заклинивание вала, разрушение крыльчатки
Реле/Проводка	Перегрузка по току, нагрев	Оплавление, обрыв цепи, пожар
Система охлаждения ДВС	Маскировка неисправностей	Внезапный критический перегрев двигателя

Симптомы неисправности датчиков, влияющих на резистор

Некорректная работа датчиков, связанных с системой охлаждения двигателя, напрямую влияет на функционирование резистора вентилятора. Резистор перестаёт получать правильные сигналы для регулировки скорости оборотов кулера, что приводит к характерным сбоям.

Основные признаки проявляются через поведение вентилятора: он либо работает на постоянной максимальной скорости независимо от температуры двигателя, либо вообще не включается при перегреве. Также возможны хаотичные переключения между скоростями без видимой причины.

Ключевые проявления неполадок

Типичные симптомы при отказе связанных датчиков:

Вентилятор работает только на одной скорости (обычно максимальной) вне зависимости от показаний температуры
Полное отсутствие реакции вентилятора на прогрев двигателя до критических значений
Самопроизвольное циклическое включение/выключение кулера на холодном двигателе
Перескакивание скоростей в случайном порядке (например, с 1-й сразу на 3-ю)

Связь датчиков и последствий для резистора:

Неисправный датчик	Влияние на резистор	Косвенный симптом
Датчик температуры ОЖ	Ложные сигналы о перегреве	Постоянная работа вентилятора на высоких оборотах
Датчик температуры всасываемого воздуха	Некорректный расчёт нагрузки на двигатель	Запаздывание включения вентилятора
Датчик давления кондиционера	Ошибочный запрос на охлаждение конденсатора	Активация вентилятора при выключенном кондиционере

Важно: Похожие симптомы возникают при проблемах с самим резистором, проводкой или блоком управления. Точная диагностика требует проверки кодов ошибок сканером и замеров сопротивления цепи. Особенно критично проверить датчик температуры ОЖ – его ложные показания чаще всего имитируют "смерть" резистора.

Перепрошивка блока управления для изменения порогов срабатывания

Изменение прошивки ЭБУ двигателя или отдельного модуля управления вентилятором позволяет программно корректировать температурные пороги включения и выключения вентилятора охлаждения радиатора. Это достигается путем модификации калибровочных данных в программном обеспечении блока, где заданы критические значения температуры охлаждающей жидкости или давления хладагента в системе кондиционирования.

Процедура требует специализированного оборудования (программатор, диагностический сканер с функцией записи) и точного понимания структуры ПО конкретного ЭБУ. Неверная коррекция параметров может привести к перегреву двигателя, некорректной работе климат-контроля или ошибкам самодиагностики. Особое внимание уделяется сохранению заводских алгоритмов работы вентилятора на разных скоростях.

Ключевые аспекты перепрошивки

Целевые параметры для изменения:
- Температура включения первой скорости (стандартно 95-105°C)
- Температура активации второй скорости (часто 100-110°C)
- Порог отключения при остывании (разница 5-15°C от точки включения)
- Условия принудительного включения при работе кондиционера
Риски неквалифицированного вмешательства:
- Отказ вентилятора при критическом перегреве из-за завышенных порогов
- Постоянная работа на высокой скорости при заниженных значениях
- Конфликты протоколов CAN-шины после перезаписи ПО
- Потеря гарантии на силовой агрегат

Примеры изменения порогов для разных марок
Марка авто	Стандартный порог (°C)	Оптимальный диапазон коррекции (°C)	Особенности
Volkswagen (1.8 TSI)	102/108	95/100	Требуется адаптация датчиков
BMW N52	97/104	92/98	Коррекция через INPA/ISTA
Toyota 3S-FE	93/98	88/93	Правка в контроллере A/C
Lada Vesta	100/105	95/100	Обязательна калибровка EEPROM

Важно: После перепрошивки проводится обязательная проверка: прогрев двигателя до рабочих температур, имитация перегрева сканером, тест под нагрузкой с включенным кондиционером. Для турбированных двигателей дополнительно контролируется температурный режим интеркулера.

Техника безопасности при работе с цепями вентилятора

Перед началом любых манипуляций с цепью вентилятора охлаждения двигателя или салонного отопителя обесточьте систему. Отсоедините отрицательную клемму аккумуляторной батареи и зафиксируйте ее в изолированном положении. Помните, что цепи вентиляторов часто имеют прямые подключения к реле или блокам управления, сохраняющим остаточное напряжение даже при выключенном зажигании.

Дождитесь полной остановки лопастей вентилятора. Электродвигатель может продолжать вращаться по инерции после отключения питания, особенно на высоких оборотах. Никогда не пытайтесь принудительно тормозить лопасти руками или инструментами – это чревато травмами и повреждением узла.

Ключевые правила безопасности

Защита от случайного запуска: При замене резистора или диагностике цепи убедитесь, что ключ зажигания извлечен из замка. На автомобилях с системой Start/Stop дополнительно отключите соответствующий предохранитель в монтажном блоке.

Термические риски:

Не касайтесь элементов системы до их полного остывания. Резисторы вентиляторов и электромоторы способны нагреваться до 80-120°C в рабочем режиме.
Избегайте контакта с вращающимися частями при тестировании цепи – используйте диагностические приборы (мультиметр, сканер).

Электробезопасность:

Проверяйте целостность изоляции проводов. Оголенные участки возле металлических деталей кузова вызывают короткое замыкание.
Используйте инструменты с диэлектрическими рукоятками при работе под капотом.
Не допускайте попадания влаги на клеммы резистора и разъемы вентилятора.

Ситуация	Опасность	Мера предосторожности
Диагностика при работающем двигателе	Затягивание одежды/инструмента лопастями, ожоги	Проводить только с помощью электронных тестеров, исключая физический контакт
Контакт с клеммами резистора	Удар током (12-24V), короткое замыкание	Работать в резиновых перчатках, предварительно снимать клемму АКБ

Особое внимание уделите автомобилям с гибридными/электрическими силовыми установками – их системы охлаждения могут использовать высоковольтные компоненты (до 400V). Такие работы требуют специализированного оборудования и допуска.

Анализ производителей: коды качественных аналогов резисторов

При замене резистора вентилятора охлаждения критически важно подбирать совместимые аналоги, соответствующие оригиналу по параметрам и надежности. Использование некачественных заменителей ведет к перегреву двигателя, преждевременному выходу из строя вентилятора или постоянным ошибкам ЭБУ.

Крупные производители автокомпонентов предлагают сертифицированные аналоги для распространенных марок авто. Их продукция проходит тестирование на соответствие температурным нагрузкам, вибрации и цикличности работы, обеспечивая сопоставимый с OEM-запчастями ресурс.

Сопоставление кодов для популярных моделей

Марка авто	Оригинальный код	Качественные аналоги
Volkswagen Golf V	1K0959263C	Hella 6PU 008 107-791, Bosch 0 130 004 006
Renault Megane III	8200768877	Valeo 8200768877, Febi Bilstein 36778
Toyota Corolla	87139-02020	Denso 067000-2250, ASHIKA ARF010
Ford Focus 2	6M51-8C615-AA	Vemo V20-99-0130, Meyle 314 616 0001

Ключевые производители аналогов:

Hella – немецкое качество, полная совместимость с VAG, BMW, Mercedes
Valeo – OEM-поставщик для Renault, Peugeot, Citroën
Bosch – универсальные решения с улучшенной термостойкостью
Denso – эталон надежности для японских и корейских авто

При выборе аналога сверяйте не только каталожный номер, но и технические параметры: сопротивление (Ом), ток нагрузки (А), тип разъема. Например, для резисторов с PWM-управлением недопустима замена на устаревшие биметаллические версии.

Список источников

Резистор вентилятора охлаждения является ключевым компонентом системы терморегуляции двигателя. Его параметры критично влияют на корректную работу вентилятора и предотвращение перегрева силового агрегата в различных условиях эксплуатации.

Конструктивные особенности и технические характеристики резисторов существенно отличаются у автомобилей разных производителей. Подбор совместимых компонентов требует анализа специфических данных для конкретных моделей транспортных средств.

Официальные сервисные руководства производителей автомобилей
Технические каталоги автокомпонентов (Bosch, Hella, Valeo)
Базы данных электронных систем автомобилей (Autodata, TecDoc)
Специализированные форумы по ремонту (Drive2, Drom.ru)
Профессиональная литература по автомобильной электротехнике
Каталоги интернет-магазинов автозапчастей (Exist, Emex)
Видеоинструкции по диагностике систем охлаждения

0–1 Ом	↠	Предохранитель исправен
Обрыв (∞)	↠	Требуется замена
