Резонатор ВАЗ-2110 - подбор и установка своими руками

Статья обновлена: 18.08.2025

Глушитель современного автомобиля – сложная система, где каждый элемент выполняет свою функцию. Одним из ключевых компонентов этой системы является резонатор, напрямую влияющий на комфорт эксплуатации и долговечность выхлопного тракта.

На автомобилях ВАЗ-2110 резонатор играет роль первичного глушителя: он гасит пульсации выхлопных газов и снижает уровень шума. Со временем этот узел подвергается коррозии или прогорает, требуя обязательной замены.

Правильный выбор нового резонатора определяет не только акустический комфорт, но и надежность всей системы выпуска. Владельцам "десятки" важно понимать критерии подбора и нюансы замены этого элемента.

Особенности конструкции штатного резонатора ВАЗ-2110

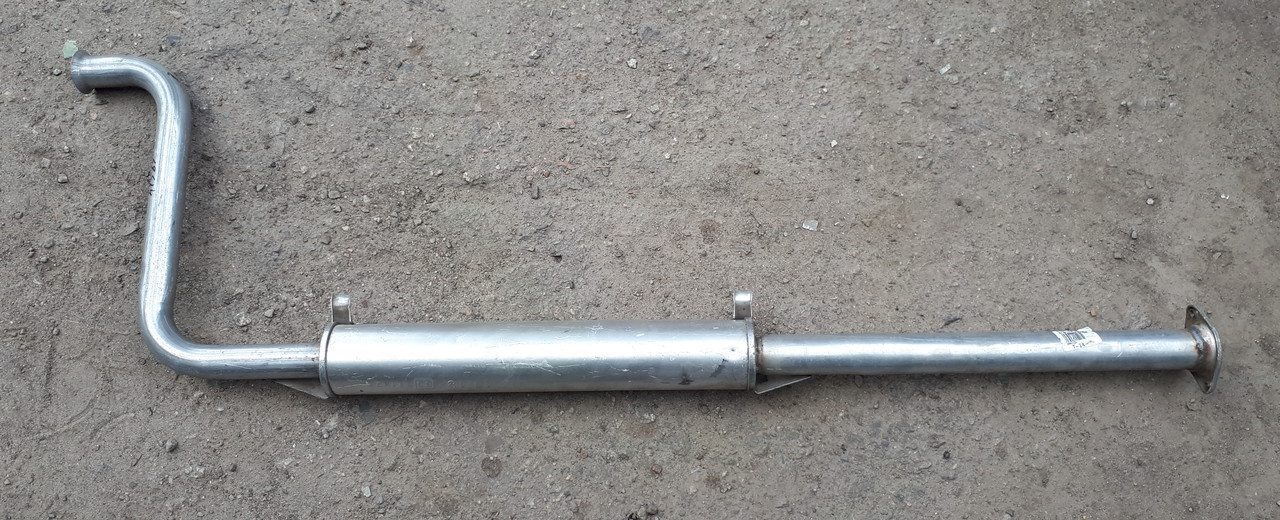

Штатный резонатор ВАЗ-2110 представляет собой металлический цилиндрический корпус, интегрированный в среднюю часть выхлопного тракта между катализатором/приёмной трубой и основным глушителем. Его ключевая функция – первичное гашение звуковых волн и пульсаций потока выхлопных газов перед финальной очисткой в заднем глушителе.

Конструктивно устройство включает два патрубка (входной и выходной), соединённые внутри перфорированной трубой, окружённой камерами с шумопоглощающим материалом. Корпус изготавливается из тонколистовой стали, часто с алюмоцинковым покрытием для базовой антикоррозионной защиты.

Технические характеристики и конструктивные элементы

• Двухкамерная схема: Внутреннее пространство разделено перегородками на изолированные отсеки, последовательно гасящие разные частоты звука.
• Перфорированный тракт: Центральная труба с множеством отверстий обеспечивает рассеивание потока газов и передачу колебаний на поглотитель.
• Набивка: Камеры заполнены термостойким базальтовым волокном или минеральной ватой, поглощающей акустическую энергию.
• Крепление: Фиксация к кузову осуществляется через резиновые подвесы (сайлентблоки), гасящие вибрации.

Параметр	Значение/Описание
Диаметр патрубков	Ø 48-51 мм (стандарт для стоковой системы)
Толщина металла	~0.8-1.0 мм (склонен к прогоранию при эксплуатации)
Тип фланцев	Неподвижное соединение с глушителем, болтовое – с катализатором
Термостойкость набивки	До +600°C (возможно спекание/выгорание со временем)

Важно: Слабыми местами конструкции являются сварные швы на корпусе и тонкий металл, подверженный коррозии от дорожных реагентов. Перегородки и перфорированная труба при длительной эксплуатации могут разрушаться из-за термоциклирования и вибраций.

Где расположен резонатор в системе выпуска "десятки"

Резонатор (или пламегаситель, передний глушитель) на ВАЗ-2110 является важным промежуточным звеном в системе выпуска отработавших газов. Он устанавливается после основного каталитического нейтрализатора и перед задним глушителем (основным глушителем).

Конкретное место его расположения – под днищем автомобиля, в районе заднего пассажирского сиденья. Он проложен внутри центрального тоннеля (арки) кузова, который предназначен для размещения элементов выхлопной системы и карданного вала (на заднеприводных модификациях).

Точное место и особенности установки

Резонатор крепится к днищу автомобиля с помощью специальных резиновых подвесов (сайлент-блоков). Это обеспечивает необходимую подвижность выхлопной системы относительно кузова, предотвращая передачу вибраций и компенсируя тепловое расширение.

Важные аспекты расположения:

• После катализатора: Поток газов идет из выпускного коллектора -> каталитический нейтрализатор (катализатор) -> резонатор -> задний глушитель -> выхлопная труба.
• Под днищем: Резонатор полностью находится под автомобилем, вдоль его продольной оси.
• В центральном тоннеле: Он проходит внутри специальной ниши (тоннеля) кузова, которая служит защитой и обеспечивает дорожный просвет.
• Теплозащита: Рядом с резонатором (особенно в тоннеле) часто располагаются элементы топливной системы (трубки, бак) и тормозные магистрали. Поэтому на кузове в районе резонатора и катализатора обычно установлены металлические теплозащитные экраны, отражающие тепло и защищающие эти элементы.
• Доступность: Для осмотра или замены резонатора автомобиль обычно требуется поднимать на подъемнике или загонять на эстакаду/яму. Доступ к его креплениям (подвесам и фланцам) возможен снизу.

Элемент	Расположение относительно резонатора
Каталитический нейтрализатор (Катализатор)	Непосредственно перед резонатором (ближе к двигателю), соединен с ним фланцем или гофрой.
Задний глушитель	Непосредственно после резонатора (ближе к заднему бамперу), соединен с ним трубой.
Днище автомобиля	Резонатор расположен под ним, в тоннеле.
Центральный тоннель кузова	Резонатор проложен внутри него.
Резиновые подвесы	Крепят резонатор к кузову в 2-х точках (иногда 1 точка), гася вибрации.

В некоторых модификациях (особенно ранних 8-клапанных) вместо катализатора могла устанавливаться дополнительная секция резонатора или пламегаситель, но его расположение в центральном тоннеле под задним пассажирским сиденьем оставалось неизменным.

Принцип работы резонатора: гашение звуковых волн

Резонатор в системе выпуска ВАЗ-2110 выполняет функцию первичного подавления шума двигателя. Он представляет собой металлическую камеру со сложной внутренней геометрией, установленную между приемной трубой и основным глушителем. При прохождении выхлопных газов через перфорированные внутренние трубки резонатора создаются условия для рассеивания звуковой энергии.

Физический принцип основан на явлении акустической интерференции. Звуковые волны разной частоты, отражаясь от перегородок и стенок камеры, сталкиваются с встречными волнами. Когда пики и впадины звуковых колебаний совпадают в противофазе, происходит их взаимное гашение. Дополнительно шум снижается за счет трения газов о перфорацию и поглощения вибраций демпфирующими материалами.

Ключевые элементы конструкции

• Перфорированная труба: создает множественные отражения волн
• Камеры-лабиринты: усиливают эффект интерференции
• Акустическая вата: поглощает высокочастотные колебания
• Резонансные полости: настроены на подавление определенных частот

Эффективность гашения напрямую зависит от объема резонатора, количества внутренних перегородок и точности расчета резонансных частот. Для ВАЗ-2110 оптимальным считается двухкамерный дизайн с диагональной перегородкой, обеспечивающий снижение шума на 40-50% до поступления газов в основной глушитель.

Редукция низкочастотного гула как основная задача

Низкочастотный гул (диапазон 80-250 Гц) в салоне ВАЗ-2110 преимущественно возникает из-за резонанса выхлопной системы. При работе двигателя газы создают пульсации, которые усиливаются в полостях резонатора и трубах при совпадении частот вибрации с собственными резонансными частотами элементов системы. Этот эффект особенно выражен на оборотах 2500-3500 об/мин – основном диапазоне движения.

Качественный резонатор должен эффективно гасить именно эти низкочастотные колебания через конструктивные решения. Простые глушители-поглотители с перфорированной трубой и набивкой из базальтовой ваты лучше справляются со средне- и высокочастотным шумом, но часто "пропускают" неприятный гул. Для его подавления требуются камерные или комбинированные резонаторы с точно рассчитанными объемами и геометрией.

Критерии выбора резонатора для борьбы с гулом

• Тип конструкции: Предпочтительны многоступенчатые камерные резонаторы (Helmholtz) или комбинированные модели (камера + поглотитель). Однокамерные варианты часто недостаточны.
• Объем камер: Должен соответствовать рабочему объему двигателя (1.5-1.6 л). Слишком малый объем не подавит гул, избыточный – создаст излишнее противодавление.
• Диаметр патрубков: Должен строго соответствовать штатным трубам ВАЗ-2110 (обычно 43-51 мм). Несоосность или "ступеньки" на стыках провоцируют новые резонансы.
• Материал перегородок: Перегородки внутри камер должны быть из толстой стали (от 1.5 мм) – тонкие листы начинают "звенеть" под нагрузкой.

Тип резонатора	Эффективность против гула	Особенности установки на ВАЗ-2110
Штатный (заводской)	Средняя (быстро деградирует)	Идеальная совместимость, но низкая долговечность
Камерный (прямоточный)	Высокая	Требует точной подгонки по креплениям
Комбинированный	Максимальная	Часто увеличенные габариты – проверка свободного места

При замене критичен полный демонтаж старых прокладок и контроль соосности всей трассы перед фиксацией. Малейший перекос или напряжение на патрубках не только снизит эффективность, но и вызовет вибрации кузова. Обязательна обработка болтов проникающей смазкой за час до работы – частый обрыв шпилек катализатора или приемной трубы усложняет ремонт.

1. Прогреть систему 5 минут для пластичности соединений.
2. Обработать стыки WD-40, выждать 15-20 минут.
3. Ослабить хомуты и болты крепления резонатора.
4. Аккуратно расшатывать элемент при снятии, не деформируя трубы.
5. Зачистить посадочные места на магистрали до металла.
6. Установить новую термостойкую прокладку (графитовую или металлокомпозит).
7. Наживить крепеж без усилия, добиться естественного положения трубы.
8. Равномерно затянуть болты крест-накрест после остывания системы.

Симптомы прогоревшего резонатора: дребезг и гул

Характерный дребезжащий звук, особенно заметный при запуске холодного двигателя или на низких оборотах, является первым тревожным сигналом. Этот звук возникает из-за вибрации ослабленных или оторвавшихся фрагментов внутренних перегородок и перфорированных трубок резонатора, которые ударяются о его корпус при прохождении выхлопных газов. Дребезг обычно усиливается при разгоне с места или при плавном увеличении оборотов в зоне 1500-2500 об/мин.

По мере увеличения повреждений или образования сквозных прогаров в корпусе резонатора появляется выраженный гул или гудение. Этот низкочастотный звук становится доминирующим на средних и высоких оборотах двигателя (от 2500 об/мин и выше) и ощущается как навязчивый гул под днищем автомобиля, особенно в салоне. Гул напрямую связан с нарушением конструкции резонатора, которая больше не может эффективно гасить звуковые волны определенного диапазона, создавая неприятный резонанс в выхлопной системе.

Дополнительные признаки и последствия игнорирования

Помимо дребезга и гула, косвенными указателями на проблемы с резонатором могут служить:

• Изменение тональности выхлопа – звук становится более грубым, "прямым" и громким.
• Вибрация на кузове – иногда ощутимая на педалях или рычаге КПП, вызванная нарушением баланса выхлопной системы.
• Снижение мощности двигателя (в запущенных случаях) – из-за нарушения противодавления и ухудшения продувки цилиндров.

Игнорирование этих симптомов приводит к усугублению ситуации: разрушающиеся внутренности резонатора могут полностью перекрыть поток газов или попасть глубже в систему, повредив глушитель или катализатор. Прогар корпуса будет быстро увеличиваться, усиливая шум и риск отравления угарным газом при остановке с работающим двигателем.

Симптом	Причина	Когда проявляется
Дребезг, лязг	Вибрация оторвавшихся внутренних элементов	Холодный запуск, низкие обороты (1500-2500 об/мин)
Гул, гудение	Потеря звукопоглощения из-за прогара	Средние и высокие обороты (от 2500 об/мин)
Грохочущий звук	Полное разрушение перегородок	По всему диапазону оборотов

Важно: Похожие звуки (особенно дребезг) могут возникать из-за ослабленных креплений или прогара других элементов выхлопной системы. Точную диагностику проводят на подъемнике, визуально проверяя целостность корпуса резонатора, следы копоти на нем и простукивая его для выявления внутренних разрушений.

Увеличение громкости выхлопа – признак пробоя

Резкое усиление звука выхлопной системы, особенно сопровождающееся металлическим дребезжанием, прямо указывает на повреждение резонатора. Пробой корпуса или внутренних перегородок нарушает его основную функцию – гашение низкочастотных колебаний. Выхлопные газы начинают беспрепятственно проходить через разрушенные камеры, создавая характерный гул и повышая общий уровень шума.

Основные причины пробоя – коррозия металла из-за конденсата и дорожных реагентов, либо механические повреждения от ударов о препятствия. Игнорирование проблемы приводит к ускоренному разрушению соседних элементов выхлопной системы (приемной трубы, глушителя), повышению токсичности выхлопа и проникновению опасного угарного газа в салон через технологические отверстия кузова.

Диагностика и устранение

Для подтверждения пробоя выполните проверку:

1. Визуальный осмотр резонатора на подъемнике: ищите сквозные отверстия, трещины или следы глубокой коррозии.
2. Тест на герметичность: заткните рукой выхлопную трубу на работающем двигателе (осторожно!). Шипение газа из корпуса резонатора укажет на разгерметизацию.
3. Прослушивание: нажмите ладонью на подозрительные участки при работающем моторе – звук изменяется при закрытии пробоины.

При обнаружении дефектов требуется замена резонатора. При выборе нового учитывайте:

Тип	Преимущества	Недостатки
Штатный (глухой)	Оптимальное шумоподавление	Быстрая коррозия
Прямоточный	Повышенная износостойкость	Громче штатного на 10-15%
С усиленной стенкой	Устойчивость к ударам	Увеличенный вес

Важно: Установку проводите только на остывшей системе, используя графитовую смазку для соединений. После замены проверьте отсутствие вибраций на всех режимах работы двигателя.

Вибрация кузова при разгоне: косвенный симптом

Вибрации кузова при наборе скорости на ВАЗ-2110 часто указывают на дисбаланс выхлопной системы. Резонатор, будучи демпфером колебаний, при повреждении перестаёт гасить вибрации от двигателя и потока газов. Особенно заметны толчки на оборотах 2000-3500 об/мин, когда резонансные частоты совпадают с рабочими режимами силового агрегата.

Критично проверить крепления подвеса выхлопной трубы: ослабленные хомуты или порванные резиновые подвесы усиливают раскачивание системы. Однако если подвесы целы, а вибрация сопровождается глухим гулом под днищем – причина вероятнее всего в деформации резонатора. Прогоревшие перегородки или помятый корпус нарушают акустические характеристики, вызывая низкочастотные колебания, передающиеся на кузов.

Диагностика и взаимосвязь с резонатором

Характерные признаки проблем:

• Вибрация усиливается при резком нажатии педали газа
• Сопровождается дребезжанием под центральной частью авто
• Исчезает на холостом ходу и высоких оборотах (>4000 об/мин)

Важно исключить схожие проблемы:

1. Разбалансировку колёс
2. Износ ШРУСов
3. Дефекты опор двигателя

Состояние резонатора	Влияние на вибрацию
Прогоревшие перегородки	Резонанс на средних оборотах
Загильзованный корпус	Локальные высокочастотные толчки
Отслоение наполнителя	Дребезжание + вибрация руля

Замена резонатора устраняет вибрацию в 70% случаев при условии комплексной проверки подвесов. Используйте только оригинальные или проверенные аналоги – неправильный подбор объёма камеры усугубит дисбаланс. После установки обязательно прогрейте систему до рабочей температуры и проверьте отклик на разных режимах разгона.

Визуальная диагностика: обнаружение прогаров и трещин

Проведите тщательный осмотр поверхности резонатора при хорошем освещении, обращая внимание на любые видимые дефекты. Особое внимание уделите местам сварных швов, стыкам труб и изгибам корпуса – эти зоны наиболее подвержены повреждениям. Используйте фонарик для подсветки труднодоступных участков.

Ищите характерные признаки: сквозные отверстия с рваными краями (прогары), темные пятна нагара вокруг них, тонкие линии (трещины), локальные вздутия металла или следы коррозии, ослабляющие структуру. Проверьте целостность подвесов и кронштейнов – их поломка может вызвать вибрации, приводящие к трещинам.

Ключевые места для проверки и признаки неисправности

Основные проблемные зоны:

• Верхняя часть корпуса – контакт с элементами днища, термоусадка.
• Передний стык с приемной трубой – вибрационные нагрузки, термическое расширение.
• Задний фланец крепления к глушителю – коррозия прокладки, перетяжка болтов.
• Изгибы труб – усталость металла.

Дополнительные методы диагностики:

1. Запустите двигатель и прислушайтесь: шипение или дребезжание укажут на место утечки газов.
2. Аккуратно перекройте выхлопную трубу на несколько секунд (тканью/перчаткой) – свист подтвердит пробой.
3. Осмотрите соединительные хомуты – смещение резонатора увеличивает нагрузку на швы.

Вид повреждения	Визуальные признаки	Последствия
Прогар	Черные сажевые кольца, рваные края отверстия	Громкий рокот, потеря мощности
Трещина	Тонкая темная линия, часто вдоль шва	Свист при разгоне, рост дефекта
Коррозия	Рыхлые рыжие участки, сквозные свищи	Обрушение стенок, обрыв креплений

Контроль состояния креплений и подвесов резонатора

Регулярная проверка крепежных элементов и резиновых подвесов резонатора критична для предотвращения его провисания, вибраций и преждевременного разрушения. Неисправные крепления создают ударные нагрузки на выхлопную систему при движении по неровностям, ускоряя изгибы труб и образование трещин на сварных швах.

Осмотр следует проводить каждые 10-15 тыс. км пробега или после экстремальных нагрузок (езда по бездорожью, удары о препятствия). Особое внимание уделите резинометаллическим подвесам (подушкам), которые амортизируют колебания и принимают на себя основной вес узла.

Порядок проверки и признаки износа

Выполняйте диагностику на эстакаде или подъемнике при заглушенном двигателе:

1. Визуально оцените целостность кронштейнов резонатора и точек их фиксации к кузову/подрамнику – ищите трещины, следы коррозии или деформации.
2. Проверьте надежность затяжки болтовых соединений (ключом на 13 мм) – ослабление вызывает люфт и дребезжание.
3. Осмотрите резиновые подвесы:
   • Трещины или разрывы – особенно в местах контакта с металлическими петлями.
   • Растяжение или утрата эластичности – провисший резонатор касается элементов подвески/кузова.
   • Расслоение резины – видно при механическом воздействии (оттягивании).
4. Покачайте резонатор рукой вверх-вниз и вбок – допустимый ход не должен превышать 10-15 мм. Сильный люфт или стук указывают на износ подвесов.

Важно! При замене подвесов используйте оригинальные детали (арт. 21010-1303090) или качественные аналоги – дешевые резиновые элементы быстро дубеют и рвутся. Смазывайте монтажные проушины мыльным раствором для облегчения установки, избегая контакта с маслом.

Элемент	Признак неисправности	Последствия игнорирования
Резиновый подвес	Глухие удары при старте/торможении, вибрация на руле	Обрыв выхлопной системы, повреждение глушителя
Крепежный кронштейн	Скрип, видимый перекос резонатора	Деформация труб, отрыв сварных соединений
Стяжные хомуты	Следы газов на стыках (черный налет)	Падение мощности двигателя, повышенный шум

Классификация резонаторов: стандартные и спортивные

Стандартные резонаторы для ВАЗ-2110 проектируются для эффективного гашения звуковых волн и снижения общего шума выхлопной системы. Они имеют многосекционную конструкцию с лабиринтом перегородок, камер и перфорированных труб, что создает оптимальное сопротивление потоку газов для заводских двигателей. Основные задачи – обеспечение комфортного уровня шума в салоне и соответствие экологическим нормам по выбросам.

Спортивные резонаторы (прямоточные) отличаются упрощенной конструкцией с минимальным количеством внутренних препятствий. Центральная труба большого диаметра с перфорацией проходит сквозь корпус, заполненный звукопоглощающим материалом (базальтовой ватой или керамикой). Такая схема снижает сопротивление выхлопным газам, что способствует увеличению мощности двигателя на высоких оборотах, но повышает громкость выхлопа.

Ключевые отличия

Параметр	Стандартный резонатор	Спортивный резонатор
Конструкция	Многокамерная с лабиринтом	Прямоточная с наполнителем
Сопротивление потоку	Высокое	Минимальное
Влияние на мощность	Без изменений	Прирост 2-5%
Уровень шума	Низкий (оригинальный)	Повышенный ("спортивный" звук)
Материалы	Алюмооцинкованная сталь	Нержавеющая сталь AISI 409/304

При выборе спортивного резонатора учитывайте:

• Диаметр трубы должен соответствовать сечению остальной выхлопной системы
• Качество наполнителя: керамика устойчивее к выгоранию, чем базальт
• Толщина стали: оптимально 1.5-2 мм для баланса веса и долговечности

Важно: установка спортивного резонатора на штатный двигатель без доработок может вызвать потерю крутящего момента на низких оборотах из-за снижения противодавления. Эффективность прямоточной конструкции раскрывается только при комплексном тюнинге выхлопной системы и ДВС.

Различия между прямоточными и лабиринтными резонаторами

Конструктивно прямоточные резонаторы используют минимальное количество внутренних перегородок, формируя практически прямой канал для выхлопных газов. Это обеспечивает максимально свободное прохождение потока без существенного сопротивления. Лабиринтные модели оснащены сложной системой камер и перегородок, многократно меняющих направление движения газов внутри корпуса для эффективного гашения звуковых волн.

Принципиальное различие заключается в акустическом воздействии: прямоточные резонаторы минимально подавляют низкочастотный гул ("басы"), создавая более агрессивный звук выхлопа, тогда как лабиринтные эффективно рассеивают звуковую энергию за счет отражения волн в камерах, обеспечивая тихую работу. Также прямоточные версии создают меньшее противодавление, что теоретически может немного увеличить мощность двигателя на высоких оборотах, но хуже защищают от попадания воды и грязи в моторный отсек при преодолении луж.

Ключевые отличия

Характеристика	Прямоточные	Лабиринтные
Конструкция	Прямой канал с перфорацией	Многокамерный лабиринт с перегородками
Уровень шума	Выше (акцентирует "басы")	Ниже (эффективное гашение)
Влияние на мощность	Незначительный прирост на ВОМ	Минимальное (ориентация на комфорт)
Защита от гидроудара	Слабая	Высокая

Эксплуатационные особенности: Прямоточные модели чаще устанавливают при тюнинге выхлопной системы для спортивного звучания, но они могут не пройти техосмотр из-за повышенного шума. Лабиринтные рекомендованы для повседневной эксплуатации – сохраняют заводские параметры по шуму и надежно защищают двигатель от дорожных воздействий.

Выбор материала: алюминизированная vs нержавеющая сталь

Алюминизированная сталь сочетает углеродистую основу с алюминиево-кремниевым покрытием, нанесённым методом горячего цинкования. Этот слой создаёт барьер против коррозии, особенно эффективный при умеренных температурах выхлопных газов. Материал сохраняет гибкость при формовке, что упрощает производство деталей сложной геометрии.

Нержавеющая сталь содержит минимум 10.5% хрома, формирующего самовосстанавливающийся оксидный слой при контакте с кислородом. Аустенитные марки (AISI 304/309) демонстрируют максимальную термостойкость и инертность к химическим реактивам, но требуют специализированного оборудования для сварки и гибки из-за повышенной твёрдости.

Критерии сравнения

• Ресурс эксплуатации: Нержавейка служит 5-10 лет против 2-4 лет у алюминизированной при агрессивной зимней эксплуатации
• Термостойкость: Аустенитные марки выдерживают +900°C без деформаций, тогда как алюминиевое покрытие деградирует уже при +700°C
• Вес: Толстостенная нержавейка (1.5-2мм) увеличивает массу узла на 15-20%

Параметр	Алюминизированная	AISI 304
Стойкость к солевым реагентам	⭐️⭐️⭐️ (3/5)	⭐️⭐️⭐️⭐️⭐️ (5/5)
Стоимость для ВАЗ-2110	1 800 - 2 500 ₽	4 200 - 6 700 ₽
Ремонтопригодность	Допускает сварку полуавтоматом	Требует аргона и спецэлектродов

Для умеренного климата без зимних реагентов алюминизированная сталь обеспечивает оптимальное соотношение цены и срока службы. В условиях постоянной влажности, морских побережий или промышленных зон нержавейка AISI 304 становится экономически оправданной благодаря многократному ресурсу, несмотря на двукратное удорожание.

Калибровка диаметра труб для совместимости с системой

Калибровка диаметра труб резонатора критична для герметичного соединения с элементами выхлопной системы ВАЗ-2110. Несоответствие размеров приводит к утечкам выхлопных газов, повышенному шуму, вибрациям и снижению эффективности двигателя. Точное соответствие диаметра новой трубы штатным патрубкам или катализатору обеспечивает правильную работу всей системы.

При замене резонатора замерьте внутренний диаметр (Ø) выходного патрубка катализатора/приёмной трубы и входного патрубка глушителя штатной системы. Для ВАЗ-2110 чаще используются трубы Ø 43 мм или 51 мм, но возможны вариации в зависимости от года выпуска и модификации. Используйте штангенциркуль для точного измерения, учитывая возможную деформацию старых элементов.

Практические шаги при подборе диаметра

• Сверка с заводскими параметрами: Сравните полученные замеры с техническими характеристиками нового резонатора (указаны в описании товара). Допустимое расхождение – не более 1-2 мм.
• Использование переходников: При несовпадении размеров применяйте термостойкие металлические переходники-адаптеры (например, с 43 мм на 51 мм). Убедитесь в наличии подходящих хомутов соответствующего диаметра.
• Проверка геометрии: Удостоверьтесь, что конфигурация патрубков резонатора (углы изгиба, длина) соответствует пространству под днищем автомобиля во избежание контакта с кузовом или элементами подвески.

Элемент системы	Типовой диаметр (мм)	Допустимое отклонение (мм)
Патрубок катализатора/приёмной трубы (выход)	43 / 51	±1
Патрубок основного глушителя (вход)	43 / 51	±1
Переходной хомут	По размеру труб	Не допускается

Перед окончательной фиксацией обязательно выполните пробную установку резонатора, совместив все точки крепления. Герметичность соединений проверяйте на работающем двигателе (прогрев до рабочей температуры) по отсутствию шипящих звуков в стыках. Используйте термостойкий герметик (выдерживающий >1000°C) только при минимальных зазорах, избегая его избытка внутри трубы.

Анализ качества сварных швов корпуса

Качество сварных швов напрямую определяет герметичность и долговечность резонатора. Даже незначительные дефекты приводят к ускоренной коррозии, прогару металла и выходу детали из строя. Особенно критичны швы в местах соединения патрубков с основной камерой и на стыках обечаек корпуса, где возникают максимальные вибрационные нагрузки.

При визуальном осмотре проверяют равномерность валика шва по всей длине соединения. Недопустимы прерывистость ("кратеры"), непровары, наплывы или чрезмерное усиление шва. Сколы шлака или пористость поверхности указывают на нарушение технологии сварки. Обязательно контролируют отсутствие трещин, особенно в зонах термического влияния – они часто становятся очагами разрушения.

Ключевые критерии оценки

• Сплошность шва: Отсутствие сквозных свищей и воздушных каналов, проверяемых пневмотестом (давление 0.5-1 бар) с мыльным раствором.
• Геометрия: Равномерная ширина и высота валика без резких перепадов. Допустимое отклонение – не более 20% от номинала.
• Коррозионная стойкость: Обработка швов антикоррозионными составами после сварки. Неочищенные брызги металла ускоряют ржавчину.

Дефект	Последствия	Метод выявления
Непровар корня шва	Потеря герметичности, раскрытие стыка под нагрузкой	Рентгенография, ультразвуковой контроль
Пористость	Снижение прочности, очаги коррозии	Визуальный осмотр, капиллярная дефектоскопия
Подрезы кромок	Концентрация напряжений, уменьшение толщины металла	Измерительный инструмент (шаблон сварщика)

Для ремонтной сварки корпуса резонатора используют полуавтомат в среде защитного газа (MIG/MAG) с проволокой СВ-08Г2С. Толщина металла требует тока 90-120А. Обязательна зачистка зоны ремонта до основного металла и последующая обработка термостойким грунтом. Категорически недопустима газовая сварка – вызывает коробление и перегрев тонкостенной стали.

Репутация производителей: проверенные бренды

Выбор производителя резонатора для ВАЗ-2110 напрямую влияет на долговечность, уровень шума и соответствие заявленным характеристикам. Низкокачественные изделия неизвестных брендов часто страдают от быстрой коррозии, деформации внутренних перегородок и несоответствия геометрии штатным креплениям, что приводит к дребезжанию и необходимости повторной замены.

Проверенные производители отличаются использованием качественной нержавеющей стали или алюминизированной стали с надежными сварными швами, точным соблюдением заводских размеров и конструктивных особенностей модели. Их продукция проходит испытания на вибростойкость и акустические характеристики, обеспечивая предсказуемый результат.

Рекомендуемые бренды для ВАЗ-2110

• Asomi (Россия): Оптимальное сочетание цены и качества, адаптированность к дорожным условиям СНГ.
• Walker (ЕС/США): Мировой лидер, гарантирует высочайшую точность изготовления и долгий срок службы.
• Bosal (Бельгия): Известны безупречной сваркой и применением коррозионностойких материалов.
• Finnzic (Финляндия): Специализируются на глушителях и резонаторах для северных условий (стойкость к реагентам).
• Prolongation (Россия): Бюджетный сегмент с приемлемым качеством для недолгосрочного использования.

Важно: Приобретать запчасти стоит только у официальных дилеров или в проверенных магазинах с документами. Подделки под известные марки – распространенная проблема, ведущая к преждевременному выходу детали из строя.

Гарантии и срок службы разных типов резонаторов

Гарантийные обязательства на резонаторы для ВАЗ-2110 существенно варьируются в зависимости от производителя и материалов. Оригинальные детали АвтоВАЗ обычно сопровождаются гарантией 1 год без ограничения пробега, тогда как большинство неоригинальных аналогов предлагают гарантийный срок от 6 месяцев до 2 лет при условии соблюдения правил эксплуатации. Исключение составляют премиальные марки из нержавеющей стали, предоставляющие расширенную гарантию до 3-5 лет.

Фактический срок службы резонатора определяется его конструкцией и сопротивляемостью коррозии. Стандартные штампованные стальные версии служат в среднем 2-3 года из-за уязвимости к реагентам и соли. Алюминизированные модели демонстрируют лучшую выносливость (4-6 лет) за счет защитного покрытия. Наибольшей долговечностью отличаются цельносварные резонаторы из аустенитной нержавеющей стали AISI 304 – их ресурс превышает 8-10 лет даже в агрессивных средах.

Ключевые факторы, влияющие на гарантию и ресурс

• Нарушение условий гарантии: механические повреждения (удары о препятствия), самостоятельная модификация конструкции, установка несовместимых компонентов выпускной системы
• Региональные особенности: сокращение срока службы в 1.5-2 раза при эксплуатации в регионах с повышенной влажностью и активным использованием реагентов
• Качество креплений: провисание системы из-за износа подвесов вызывает ускоренный прогорание и вибрационные разрушения

Тип резонатора	Средний срок службы	Типовая гарантия
Штампованный (черная сталь)	2-3 года	6-12 месяцев
Алюминизированная сталь	4-6 лет	1-2 года
Нержавеющая сталь AISI 304	8-10+ лет	3-5 лет

Для подтверждения гарантийного случая обязательно требуется сохранение товарного чека и установочного сертификата СТО. Диагностика неисправности проводится исключительно уполномоченными сервисными центрами производителя. Отказ в гарантийном обслуживании наиболее часто связан с видимыми следами перегрева (синяя побежалость металла) – свидетельством некорректной работы двигателя или катализатора.

Подготовка к замене: подъем автомобиля и защита

Обеспечьте устойчивое положение автомобиля перед началом работ. Для доступа к резонатору, расположенному под днищем, требуется подъем задней части ВАЗ-2110. Используйте проверенный гидравлический домкрат грузоподъемностью не менее 2 тонн. Точки подъема обозначены в инструкции к авто – обычно это усиленные участки порогов за задними колесами.

Никогда не работайте под машиной, опирающейся только на домкрат! После поднятия установите автомобиль на надежные опоры: стальные козлы, бетонные блоки или специальные подставки. Убедитесь, что кузов плотно зафиксирован и исключены любые колебания. Под колеса передней оси подложите противооткатные башмаки или крупные камни.

Средства индивидуальной защиты

• Перчатки: Плотные технические перчатки защитят руки от ожогов о горячие элементы выхлопной системы и порезов о металл.
• Защитные очки: Обязательны при откручивании ржавых болтов – предотвратят попадание окалины и грязи в глаза.
• Одежда: Используйте закрытую рабочую форму из плотной ткани, избегайте свободных элементов (шарфы, свисающие шнуры).

Перед подъемом убедитесь, что все необходимые инструменты (ключи, WD-40, новая прокладка) подготовлены и находятся в зоне доступа. Проведите визуальную оценку состояния резонатора и крепежей – это поможет спланировать этапы демонтажа.

Необходимые инструменты: набор ключей и болгарка

Для замены резонатора на ВАЗ-2110 потребуются гаечные ключи для демонтажа крепежных элементов и болгарка, которая необходима при работе с закисшими или поврежденными болтами. Набор ключей должен включать рожковые, накидные и торцевые инструменты размером 13-17 мм, а также трещотку с удлинителем для доступа к труднодоступным гайкам крепления глушителя.

Болгарка (УШМ) с отрезным диском по металлу применяется для срезания неоткручиваемых элементов крепления резонатора – хомутов, сварных швов или проржавевших болтов. При работе важно учитывать риски повреждения соседних деталей выхлопной системы искрами, поэтому требуется предварительная защита элементов негорючим материалом и строгое соблюдение техники безопасности.

Рекомендуемый комплект инструментов

Для эффективной работы подготовьте:

• Ключи гаечные: рожковые 13 мм, 14 мм; накидные 17 мм
• Трещоточный ключ с головками 13 мм и 17 мм
• Удлинитель для головок (минимум 10 см)
• Болгарка с диском 125 мм по металлу
• Средство от ржавчины (WD-40 или аналог)
• Молоток и зубило для демонтажа деформированных элементов
• Защитные очки и перчатки

Инструмент	Цель применения
Ключ 13 мм	Демонтаж хомутов крепления резонатора
Трещотка с головкой 17 мм	Откручивание крепежных болтов кронштейнов
Болгарка	Ликвидация прикипевших болтов/срезка хомутов
WD-40	Обработка резьбовых соединений перед откручиванием

Применение проникающей смазки для сложных соединений

При замене резонатора ВАЗ-2110 часто возникают проблемы с прикипевшими соединениями: гайки глушителя, болты кронштейнов и фланцы из-за коррозии и температурных деформаций "схватываются". Проникающая смазка решает эту задачу за счет капиллярного эффекта – ее низковязкая основа просачивается в микрощели, разрушая окислы и ржавчину между резьбой и поверхностями.

Нанесите состав обильно на стыки резонатора с приемной трубой и глушителем, особое внимание уделяя привалочным плоскостям фланцев. Выдержите 15-30 минут (для сильных загрязнений – до 2 часов), периодически обновляя слой. Смазка снизит усилие при откручивании, предотвратит срыв граней и минимизирует риск повреждения деталей.

Рекомендации по работе с проникающими составами

Ключевые правила применения:

1. Очистите соединения металлической щеткой перед нанесением
2. Используйте трубочку-дозатор для точечной обработки
3. Применяйте ударный инструмент (молоток+зубило) только после пропитки
4. Прогревайте соединения строительным феном при критичном закисании

Тип соединения	Рекомендуемое время пропитки	Способ усиления эффекта
Гайки крепления резонатора	20-40 минут	Легкое простукивание молотком
Фланец приемной трубы	40-60 минут	Повторное нанесение через 15 мин
Болты кронштейнов	15-25 минут	Раскачивание соединения ключом

Важно: после демонтажа удалите остатки смазки с резьбы и новых деталей – некоторые составы снижают эффективность резьбовых фиксаторов. Для сборки используйте графитовую или медную смазку.

Защитные средства: перчатки и очки при демонтаже

Работа с выхлопной системой связана с прямым контактом с агрессивными загрязнениями: ржавчиной, нагаром, остатками дорожных реагентов и технических жидкостей. Отсутствие защиты рук приводит к проникновению токсичных веществ в кожу, глубоким порезам об острые кромки металла или ожогам от нагретых компонентов.

Демонтаж резонатора сопровождается риском попадания в глаза окалины, отслоившейся коррозии, абразивной пыли и химических соединений. Даже мелкие частицы при попадании на слизистую способны вызвать серьезные травмы, требующие немедленного медицинского вмешательства.

Критерии выбора средств защиты

Требования к перчаткам:

• Материал: армированная кожа или плотный текстиль с резиновым напылением для устойчивости к истиранию
• Защита: усиленные накладки на ладони и суставы пальцев, длинные манжеты
• Функциональность: эргономичный крой без ограничения подвижности кисти

Параметры для защитных очков:

1. Полное прилегание к лицу по контуру без зазоров
2. Ударопрочные линзы с антизапотевающим покрытием
3. Боковая защита от попадания частиц под углом
4. Регулируемая дужка или оголовье для фиксации

Риск при демонтаже	Средство защиты	Эффект
Контакт с ржавчиной/химикатами	Химически стойкие перчатки	Барьер для токсичных веществ
Порезы о металлические кромки	Перчатки с кевларовыми вставками	Защита от проколов
Попадание абразивной пыли в глаза	Закрытые очки с уплотнителем	Изоляция глазной области

Техника безопасности при работе под автомобилем

Работа под автомобилем связана с повышенным риском травматизма из-за ограниченного пространства, тяжелых компонентов и потенциального падения транспортного средства. Пренебрежение правилами безопасности может привести к тяжелым последствиям, включая летальный исход.

Строгое соблюдение нижеперечисленных мер является обязательным условием при любых манипуляциях под днищем ВАЗ-2110, включая демонтаж или установку резонаторов. Перед началом работ убедитесь в наличии исправного оборудования и защитных средств.

Ключевые требования безопасности

Фиксация автомобиля:

• Используйте только сертифицированные домкраты с достаточной грузоподъемностью
• После подъема обязательно установите автомобиль на надежные опоры (козлы)
• Никогда не работайте под машиной, поднятой только на домкрате
• Подложите противооткатные башмаки под колеса противоположной оси

Средства индивидуальной защиты:

1. Защитные очки – предохраняют глаза от падающей ржавчины и грязи
2. Плотные перчатки с протекцией – защищают руки от порезов о металлические кромки
3. Комбинезон или спецодежда без свисающих элементов
4. Каска при работе в смотровой яме с низким потолком

Дополнительные меры предосторожности:

Рабочая зона	Обеспечьте хорошее освещение, уберите масляные пятна с пола, изолируйте детей и животных
Система выпуска	Дайте глушителю и резонатору полностью остыть перед демонтажем (риск ожогов)
Инструменты	Используйте исправный инструмент, особенно при откручивании прикипевших креплений

Запрещено: Подкладывать под автомобиль кирпичи, деревянные чурки или ненадежные опоры. Работать под машиной при работающем двигателе (кроме диагностики). Оставлять инструмент на подвесных элементах выпускной системы.

Последовательность отсоединения креплений бандажей

Убедитесь, что автомобиль надежно зафиксирован на подъемнике или эстакаде, а двигатель и выхлопная система полностью остыли. Работа с горячими компонентами запрещена из-за риска ожогов.

Подготовьте необходимые инструменты: набор гаечных ключей (в основном на 13 мм), торцевые головки с воротком, проникающую смазку типа WD-40 и средства защиты рук. Проверьте состояние крепежа визуально на предмет сильной коррозии.

1. Обработайте резьбовые соединения проникающей смазкой за 10-15 минут до начала работ. Особое внимание уделите гайкам хомутов и болтам кронштейнов.
2. Ослабьте гайки нижнего бандажа (ближе к задней части резонатора) с помощью ключа на 13 мм. Придерживайте болт вторым ключом, чтобы предотвратить проворачивание.
3. Снимите гайки и шайбы с болтов нижнего хомута, аккуратно отложите крепеж в отдельную емкость во избежание потери.
4. Разведите лепестки нижнего бандажа руками или монтировкой, освобождая соединение резонатора с приемной трубой. Не прилагайте чрезмерных усилий.
5. Перейдите к верхнему бандажу (со стороны двигателя). Повторите процедуру: обработайте гайки смазкой, ослабьте крепление ключом на 13 мм, снимите гайки и шайбы.
6. Полностью разожмите верхний хомут, контролируя положение резонатора. При необходимости слегка пошатайте деталь для снятия напряжения с креплений.

После выполнения этих шагов резонатор будет удерживаться только резиновыми подвесами. Не допускайте резкого провисания системы – поддерживайте элемент свободной рукой или используйте монтажную ленту для временной фиксации.

Демонтаж резиновых подвесов резонатора

Для замены резиновых подвесов резонатора на ВАЗ-2110 потребуется набор ключей (чаще всего на 13), отвертка с плоским жалом и домкрат с упорами для безопасного подъема автомобиля. Предварительно установите машину на ровную площадку, зафиксируйте колеса противооткатными башмаками и приподнимите заднюю часть, обеспечив доступ к резонаторной части выхлопной системы.

Осмотрите крепления резонатора: подвесы состоят из металлических крюков, закрепленных на кузове, и резиновых демпферов с прорезями, удерживающих трубу. Определите степень износа резины – трещины, разрывы или полное провисание указывают на необходимость замены. Очистите соединения от грязи щеткой для облегчения работы.

Последовательность действий

Соблюдайте осторожность при работе с подвесами – резкие рывки могут повредить соседние элементы выхлопной системы:

1. Снимите резонатор с крюков подвесов:
   • Отожмите отверткой край резинового демпфера от металлического крюка
   • Плавно наклоните резонатор в сторону, освобождая один "ус" подвеса из прорези резинки
   • Повторите действие для второго крепления, полностью отделив трубу от кузова
2. Извлеките старые подвесы:
   • Ослабьте ключом болты крепления кронштейнов к кузову (при наличии)
   • Снимите изношенные резинки с металлических петель кузова
   • Проверьте состояние крюков – при коррозии или деформации замените их

Важно: Не допускайте провисания выхлопной трубы при демонтаже – при необходимости используйте проволочные подпорки. Убедитесь, что все компоненты после снятия не мешают перемещению под автомобилем.

Распил ржавых соединений при невозможности откручивания

Когда гайки и болты крепления резонатора ВАЗ-2110 полностью проржавели или прикипели, стандартное откручивание становится невозможным. Применение WD-40, ударных инструментов или нагрева горелкой часто не дает результата из-за критической коррозии металла. В таких случаях единственным эффективным методом демонтажа остается механическое разрушение соединений режущим инструментом.

Перед началом работ убедитесь в безопасности: наденьте защитные очки и перчатки, исключите контакт с топливными магистралями и проводкой. Автомобиль должен стоять на надежных опорах, а колеса – заблокированы. Работа требует точности, чтобы не повредить смежные узлы выхлопной системы или кузовные элементы.

Порядок работ и инструменты

Основные инструменты для распила:

• Болгарка (УШМ) с отрезным диском по металлу ⌀ 115 мм – оптимальна для труднодоступных мест
• Ножовка по металлу – если нет доступа для электроинструмента
• Молоток и зубило – для финишного разъединения после частичного распила

Этапы распила:

1. Определите точки реза:
   • При фланцевом соединении – режьте болты между гайкой и резонатором
   • При соединении внахлест – распиливайте трубу на 3-5 см ниже хомута
2. Фиксируйте трубу газовым ключом для предотвращения вибрации
3. Выполните сквозные пропилы:
   • Для болтов – перпендикулярно оси крепежа
   • Для труб – под углом 90° к поверхности
4. Добейте оставшиеся перемычки зубилом

Тип соединения	Глубина реза	Риски
Фланцевое (2 болта)	До полного разделения	Повреждение фланца приемной трубы
Труба в трубе	75% толщины металла	Деформация посадочного места нового резонатора

Важно: При распиле труб оставляйте запас 4-6 см перед следующим элементом системы. Это обеспечит корректный монтаж нового резонатора. После демонтажа зачистите остатки ржавчины на оставшихся деталях напильником – это предотвратит проблемы при установке.

Срезание хомутов крепления трубы болгаркой

При замене резонатора ВАЗ-2110 часто возникает необходимость демонтажа старых хомутов, проржавевших или деформированных. Использование болгарки позволяет быстро срезать металлические крепления, недоступные для стандартного ключа.

Перед началом работ убедитесь в отсутствии легковоспламеняющихся жидкостей под автомобилем. Зафиксируйте машину на ручнике и подставьте противооткатные упоры под колёса. Обязательно используйте защитные очки и перчатки.

Порядок действий

Выполняйте операции в строгой последовательности:

1. Поднимите автомобиль домкратом и установите на подставки
2. Определите точное расположение хомута на выхлопной трубе
3. Отключите АКБ для исключения искрения на проводке
4. Очистите зону реза металлической щёткой от грязи

Техника срезания: Используйте отрезной диск по металлу толщиной 1-1.2 мм. Держите болгарку под углом 90° к поверхности хомута. Начинайте рез с верхней части крепления, избегая контакта с трубой. При работе с нижними элементами направляйте искры в сторону от топливных магистралей.

Элемент	Тип хомута	Рекомендуемый подход
Передний хомут	U-образный	Режьте болт крепления
Средний хомут	Ленточный	Рассекайте ленту по замку
Крепление к кузову	Кронштейн	Срезайте монтажные ушки

Контроль глубины реза: Не допускайте погружения диска глубже толщины хомута. При работе в труднодоступных местах используйте компактную углошлифовальную машину с диском 115 мм. После демонтажа обработайте места реза антикоррозийным составом.

Извлечение дефектного резонатора из-под автомобиля

Поднимите автомобиль на подъемнике или загнайте на смотровую яму, обеспечив устойчивое положение и свободный доступ к днищу. Обязательно наденьте защитные очки и перчатки. Визуально осмотрите резонатор и его крепления, определив точки соединения с приемной трубой спереди и глушителем сзади. Обратите внимание на состояние резиновых подвесов, удерживающих систему.

Обработайте резьбовые соединения фланцев и хомутов проникающей смазкой типа WD-40, особенно если заметны следы коррозии. Дайте смазке подействовать 10-15 минут. При наличии сильного нагара на стыках используйте металлическую щетку для очистки поверхностей перед откручиванием.

Последовательность демонтажа

1. Ослабьте крепежные элементы:
   • С помощью набора головок или рожковых ключей открутите гайки крепления фланца резонатора к приемной трубе.
   • Снимите соединительный хомут между резонатором и глушителем, ослабив его крепежные болты.
   • Если гайки не поддаются, аккуратно срежьте их болгаркой, избегая повреждения труб.
2. Снимите резиновые подвесы:
   • Подденьте монтировкой или плоскогубцами крюки резиновых подвесов, удерживающих резонатор.
   • Аккуратно стяните подвесы с металлических кронштейнов кузова, не допуская их разрыва.
3. Отсоедините резонатор:
   • Расшатайте резонатор в продольном направлении, чтобы освободить его из соединений.
   • Потяните элемент вниз и назад, одновременно проворачивая для вывода приемного патрубка из фланца.
   • Извлеките деталь из-под автомобиля, контролируя вес во избежание падения.

Проверьте посадочные места на глушителе и приемной трубе. Зачистите остатки старой прокладки и нагар металлической щеткой. Убедитесь в отсутствии деформаций или трещин на фланцах. Поврежденные резиновые подвесы замените новыми перед установкой резонатора.

Очистка точек соединения труб от сажи и ржавчины

Тщательная очистка точек соединения выхлопных труб (резонатора с приемной трубой и/или с задней частью тракта) – критически важный этап перед установкой нового резонатора на ВАЗ-2110. Наличие слоя сажи, грязи, масляных отложений и особенно ржавчины на фланцах и в местах прилегания хомутов не позволит обеспечить герметичность соединения, приведет к прогару прокладок и появлению характерного стука или дребезжания.

Перед началом любых работ по демонтажу старого резонатора или установке нового, особенно если система эксплуатировалась долгое время, точки соединений требуют обязательной предварительной обработки для удаления нагара и коррозии. Это существенно облегчит разборку и обеспечит надежность новой сборки.

Методы и инструменты для очистки

Очистка требует комбинации механических и химических методов:

1. Предварительная обработка: Обильно нанесите проникающую смазку (WD-40, "жидкий ключ") на резьбовые соединения болтов/гаек хомутов и на стыки труб. Дайте составу время (15-30 минут) проникнуть в ржавчину и нагар.
2. Механическая очистка:
   • Используйте металлические щетки (ручные или насадки на дрель/УШМ). Начните с более мягкой латунной щетки для удаления рыхлой ржавчины и сажи, затем перейдите на стальную для более стойких отложений. Действуйте осторожно, чтобы не повредить поверхность фланцев.
   • Применяйте скребки, ножи или стамески для удаления толстых слоев нагара и отслоившейся окалины.
   • Для труднодоступных мест используйте абразивные шкурки (наждачную бумагу) разной зернистости (начиная с P80-P120 для грубой зачистки, заканчивая P240-P320 для сглаживания).
3. Химическая очистка:
   • После механической обработки используйте специализированные очистители карбюратора, тормозов или активные средства для удаления ржавчины. Нанесите средство согласно инструкции, дайте подействовать, затем тщательно смойте водой или протрите ветошью.
   • Для остатков сильной ржавчины можно применить преобразователь ржавчины. Он превращает оксиды железа в стабильное соединение, которое затем легче удалить механически.
4. Финишная зачистка: После химической обработки и промывки/вытирания, снова пройдитесь мелкозернистой наждачной бумагой (P400 или мельче) или щеткой по контактным поверхностям фланцев и хомутов, добиваясь максимально гладкой и чистой металлической поверхности.

Инструмент/Средство	Назначение
Проникающая смазка (WD-40 и аналоги)	Размягчение ржавчины, облегчение откручивания крепежа
Металлические щетки (латунные, стальные)	Удаление рыхлой ржавчины, сажи, нагара
Скребок, нож, стамеска	Снятие толстых слоев отложений
Наждачная бумага (P80-P120, P240-P320, P400+)	Механическая зачистка поверхностей
Очиститель карбюратора/тормозов	Растворение масляных отложений, сажи
Преобразователь ржавчины	Химическая обработка остаточных очагов коррозии

Важно: Всегда используйте средства индивидуальной защиты! Обязательны очки для защиты глаз от летящей ржавчины и окалины, а также перчатки для защиты кожи рук от абразивов и химикатов. Работы проводите в хорошо проветриваемом месте.

Проверка результата: После очистки поверхности фланцев и хомутов должны быть сухими, чистыми, гладкими на ощупь, без явных бугров ржавчины или слоя нагара. Если металл сильно поврежден коррозией (сквозные отверстия, глубокая рытвина), очистка не поможет – потребуется замена поврежденного элемента (трубы или хомута).

Установка нового резонатора с совмещением труб

Перед монтажом убедитесь в совпадении диаметров труб резонатора и штатной системы. При несоответствии подготовьте переходные муфты или проконсультируйтесь с продавцом о замене компонента. Очистите стыки старой системы от ржавчины и грязи металлической щеткой, обработайте проникающей смазкой.

Поднимите автомобиль на подъемнике или установите на эстакаду, обеспечив безопасный доступ к выхлопному тракту. Наденьте защитные перчатки и очки. Демонтируйте старый резонатор, аккуратно разрезая соединения болгаркой или отсоединяя хомуты, сохраняя целостность соседних элементов.

Последовательность совмещения труб

1. Приложите новый резонатор к магистрали, совмещая трубы без натяжения. При необходимости подгоните элементы, подрезая излишки с запасом 2-3 см для сварки.
2. Зафиксируйте положение резонатора штатными креплениями, проверив зазор 15-20 мм до кузова, элементов подвески и топливных линий.
3. Соедините трубы внахлест (минимальный перехлест – 30 мм). Используйте струбцины для точной фиксации перед сваркой.
4. Проварите стыки сплошным швом газовой/полуавтоматической сваркой. При отсутствии оборудования используйте хомуты с термостойким герметиком.

После установки запустите двигатель, проверьте герметичность соединений мыльным раствором. При обнаружении пузырей заглушите мотор, затяните хомуты или проварите дефектные участки. Убедитесь в отсутствии вибраций при работе мотора на разных оборотах.

Ошибка	Последствие	Решение
Смещение резонатора	Вибрация кузова	Корректировка креплений
Негерметичный шов	Повышенный шум выхлопа	Повторная сварка/затяжка
Контакт с кузовом	Дребезжание	Установка термоизоляционной прокладки

Монтаж переходных хомутов и затяжка соединений

Установите переходные хомуты на места соединения резонатора с приемной трубой и задней частью выхлопной системы. Предварительно обработайте внутренние поверхности стыковочных узлов термостойкой смазкой или графитовой пастой для предотвращения коррозии и облегчения последующего демонтажа.

Плотно наденьте элементы друг на друга, обеспечивая минимальный перехлёст 50 мм по всей окружности. Совместите отверстия креплений хомутов, избегая перекосов и механических напряжений в системе. При использовании двухсоставных хомутов расположите их болтовые соединения в верхней части труб для удобства обслуживания.

Порядок затяжки

1. Ручной затяжкой равномерно прижмите обе половины хомута без перекоса
2. Чередуя стороны, выполните предварительную затяжку болтов динамометрическим ключом с усилием 15-20 Нм
3. Прогрейте двигатель до рабочей температуры и дайте системе остыть
4. Окончательно затяните крепления с усилием 25-30 Нм по схеме:
   • Передний хомут: по часовой стрелке от верхнего болта
   • Задний хомут: от центрального болта к краям крест-накрест

Контроль качества: после пробега 50-100 км повторно проверьте момент затяжки. Признаком правильного монтажа является отсутствие:

• Вибраций на кузове при разгоне
• Свиста в местах соединений
• Следов выхлопных газов на стыках

Регулировка положения элементов выхлопной системы

Правильная установка резонатора требует точного позиционирования относительно других компонентов выхлопного тракта. Необходимо обеспечить минимальный зазор 15-20 мм между резонатором, днищем кузова, топливными магистралями и элементами подвески для исключения вибраций и перегрева. Проверьте соосность труб до глушителя и после резонатора, используя монтажные хомуты с запасом хода.

После предварительной затяжки креплений запустите двигатель и прогрейте систему до рабочей температуры – тепловое расширение изменит геометрию металла. На этом этапе выполните финальную регулировку: ослабьте соединения, встряхните трубы для самовыравнивания, затем последовательно затяните все узлы в следующем порядке:

Критические точки контроля

• Кронштейн подвеса резонатора – должен воспринимать основной вес узла без перекоса
• Соединение с приемной трубой – компенсатор не должен быть растянут/сжат
• Стык с глушителем – фланцы обязаны прилегать параллельно

Параметр	Норма	Опасное отклонение
Зазор до карданного вала	≥25 мм	≤10 мм
Угол наклона резонатора	3-5° к горизонту	≥8°
Свободный ход в подвесах	5-7 мм	Жесткая фиксация

Обязательно проверьте отсутствие контакта с кузовом при раскачивании автомобиля руками – имитируйте нагрузку на подвеску. При движении по неровностям неотрегулированная система неизбежно деформируется или порвет крепления. Для защиты от коррозии после регулировки обработайте места контакта металлических поверхностей графитовой смазкой.

Фиксация резонатора на резиновых подвесах

Резонатор крепится к кузову автомобиля через эластичные резиновые подвесы, которые гасят вибрации и обеспечивают свободное перемещение детали при нагреве. Каждый подвес представляет собой прочную петлю из термостойкой резины с металлическими втулками, предотвращающими разрыв при нагрузке. Правильное расположение этих элементов критично для избежания контакта с другими узлами выхлопной системы.

Для установки резонатора ВАЗ-2110 необходимо совместить монтажные проушины на корпусе детали с крюками кузова, после чего аккуратно натянуть резиновые подвесы. Сильное растяжение или перекос приведут к преждевременному износу креплений. Рекомендуется предварительно смазать посадочные места силиконовой смазкой для облегчения процесса.

Ключевые этапы замены подвесов

1. Поднимите автомобиль на подъемнике или эстакаде, обеспечьте доступ к резонатору
2. Снимите старые подвесы, последовательно отсоединяя их от крюков кузова
3. Очистите металлические крюки от грязи и ржавчины
4. Наденьте новые подвесы на проушины резонатора
5. Поочередно зацепите петли за крюки кузова без перекручивания

Важно: При монтаже избегайте контакта резины с горячими поверхностями. Проверьте зазор между резонатором и элементами днища (≥ 3 см). После установки запустите двигатель и убедитесь в отсутствии дребезжания на разных оборотах.

Типичная проблема	Признаки	Решение
Разрыв подвеса	Громкий стук при трогании, провисание трубы	Немедленная замена комплекта
Деформация крюков	Смещение резонатора, трение о кузов	Правка кронштейнов или замена
Задубение резины	Передача вибраций на кузов	Установка новых оригинальных подвесов

Используйте только сертифицированные подвесы – дешевые аналоги часто не выдерживают температурные нагрузки и разрушаются через 3-5 тыс. км пробега. Контролируйте состояние креплений при каждом ТО: своевременная замена предотвратит повреждение резонатора и глушителя.

Проверка герметичности соединений после сборки

Негерметичные стыки резонатора с приёмной трубой или глушителем провоцируют громкий рокот, вибрацию кузова и проникновение выхлопных газов в салон. Нарушение целостности системы также снижает мощность двигателя и увеличивает расход топлива из-за некорректной работы датчика кислорода.

Проверку начинают через 10-15 минут после запуска двигателя, когда металл расширится от нагрева. Основные методы включают визуальный осмотр на подъёме или эстакаде, прослушивание на разных оборотах и применение мыльного раствора для выявления микротечей.

Порядок действий и устранение дефектов

Визуальная диагностика: Осмотрите места соединения хомутов и фланцев на наличие зазоров или смещения элементов. Тёмные сажевые следы вокруг стыков – явный признак прорыва газов. Используйте фонарь для труднодоступных участков.

Проверка мыльным раствором:

1. Приготовьте концентрированный раствор воды и хозяйственного мыла
2. Нанесите кистью на стыки при работающем двигателе
3. Наблюдайте за появлением пузырей в местах утечки

Проблема	Решение
Прогар прокладки	Замена термостойкой прокладки с обработкой графитовой смазкой
Слабая затяжка хомута	Равномерное подтягивание крепежа динамометрическим ключом (момент 40-45 Н·м)
Деформация фланца	Шлифовка плоскости или замена повреждённого элемента

Важно: После устранения дефектов повторите проверку через 100-150 км пробега. Если появился металлический звон – ослабьте крепление кронштейнов резонатора, обеспечив тепловой зазор 5-8 мм между трубой и кузовом.

Запуск двигателя и контроль уровня шума

Исправный резонатор играет косвенную, но важную роль в стабильности запуска двигателя, особенно холодного. Он является частью системы выпуска отработавших газов, и его состояние влияет на сопротивление выхлопу. Сильное засорение резонатора или его разрушение, приводящее к обрыву потока газов или образованию вихрей, способно создать избыточное противодавление. Это нарушает процесс продувки цилиндров во время тактов выпуска и впуска, что может затруднить запуск двигателя, особенно при низких температурах, когда смесь и без того обогащена.

После замены резонатора критически важен контроль уровня и характера шума выхлопной системы. Правильно установленный новый резонатор должен обеспечить значительное снижение общего шума по сравнению с неисправным и вернуть звуку характерный, приглушенный "ровный" тон, без посторонних призвуков. Повышенный шум или появление новых звуковых аномалий после замены – явный сигнал к проверке качества монтажа или самого изделия.

Контроль уровня шума и диагностика проблем

Для объективной оценки уровня шума после замены резонатора рекомендуется:

• Сравнение "до/после": Оценить субъективное восприятие громкости выхлопа по сравнению с состоянием до замены неисправного резонатора.
• Проверка на разных режимах: Прослушать работу выхлопной системы на холостом ходу, при плавном повышении оборотов до 2500-3000 об/мин и при резком сбросе газа. Звук должен быть ровным, без дребезжания, шипения или свиста.
• Замер уровня звука: По возможности, использовать шумомер для замера уровня звукового давления в децибелах (дБ(А)) на расстоянии 0.5 метра от выхлопной трубы на оборотах, близких к максимальному крутящему моменту (обычно ~3000 об/мин для ВАЗ-2110). Сравнить результаты с допустимыми нормами или предыдущими замерами.

Возможные причины повышенного шума или аномальных звуков после замены резонатора:

1. Негерметичность соединений: Неплотная стыковка резонатора с приемной трубой или средней частью глушителя (сильфоном). Проявляется характерным шипящим или "пыхтящим" звуком, особенно заметным при перегазовках. Требуется подтяжка хомутов или замена прокладок.
2. Контакт с кузовом/элементами подвески: Резонатор или труба могут касаться днища, элементов подвески или кузова. Вызывает громкий металлический дребезг или стук, особенно на неровностях или при вибрации двигателя. Необходима коррекция положения системы.
3. Дефект нового резонатора: Внутренние перегородки или поглотитель могут быть повреждены или смещены еще на заводе или при транспортировке/установке. Приводит к дребезжанию внутри корпуса или недостаточному глушению шума.
4. Неправильно подобранная модель: Установка резонатора, не соответствующего специфике ВАЗ-2110 (слишком короткий, длинный, с иной внутренней конструкцией), может не обеспечить нужного уровня подавления звуковых волн определенных частот.

Тип шума	Возможная причина	Необходимые действия
Глухой рокот, общее повышение громкости	Дефект резонатора, неподходящая модель, крупная негерметичность	Проверка резонатора, замена
Шипение, "пыхтение" на стыках	Негерметичность соединений (прокладки, хомуты)	Подтяжка хомутов, замена прокладок
Дребезг, металлический стук	Контакт с кузовом/элементами подвески, разрушение внутренностей резонатора	Коррекция положения системы, замена резонатора
Свист, вой	Сильная негерметичность (пробой трубы, отсутствие прокладки)	Визуальный осмотр, устранение пробоя, установка прокладок

Рекомендации по замене прокладок фланцевых соединений

Герметичность фланцевых стыков напрямую влияет на корректную работу выхлопной системы. Поврежденные или изношенные прокладки вызывают утечку выхлопных газов, повышение шума и снижение мощности двигателя. Обязательно заменяйте прокладки при каждом демонтаже резонатора или других компонентов системы.

Используйте только термостойкие прокладки, соответствующие оригинальным размерам фланцев ВАЗ-2110. Оптимальные материалы: металлокомпозит с графитовым наполнением или многослойная сталь. Избегайте дешевых асбестовых аналогов – они быстро прогорают и разрушаются.

1. Очистите поверхности фланцев от нагара и остатков старой прокладки металлической щеткой. Проверьте плоскостность фланцев – неровности более 0,5 мм требуют шлифовки или замены детали.
2. Установите новую прокладку ровно по посадочным шпилькам без перекосов. Не применяйте герметики – высокие температуры выхлопа их разрушают.
3. Затягивайте гайки крест-накрест динамометрическим ключом с моментом 25–30 Н·м. Перетяжка деформирует фланец, недостаточная затяжка приведет к утечке газов.

Тип прокладки	Ресурс	Критичные ошибки монтажа
Графитовая армированная	40-60 тыс. км	Установка без центровки, перетяжка гаек
Металлическая многослойная	80-100 тыс. км	Попадание грязи на уплотняющие поверхности

После запуска двигателя проверьте отсутствие шипения в местах соединений. Повторно протяните холодные гайки через 100–200 км пробега – материал прокладки дает усадку при первичном нагреве.

Особенности эксплуатации после установки прямоточного резонатора

Прямоточный резонатор на ВАЗ-2110 принципиально меняет акустические характеристики выхлопной системы. Основное отличие от штатного – отсутствие многосекционной камеры с лабиринтом перегородок и шумопоглощающих материалов. Вместо этого используется прямая труба с перфорацией, окруженная минимальным слоем набивки внутри гладкого корпуса.

Такая конструкция обеспечивает снижение сопротивления потоку выхлопных газов, что теоретически может незначительно повысить отдачу двигателя на высоких оборотах. Однако параллельно возникает ряд эксплуатационных нюансов, требующих внимания владельца.

Ключевые изменения в работе автомобиля

После монтажа прямоточного резонатора наблюдаются следующие эффекты:

• Повышенный уровень шума в салоне: Глухой гул (особенно в диапазоне 2000-3500 об/мин) становится постоянным спутником. Звук концентрируется под днищем в районе задних пассажиров.
• Вибрации на кузове: Некачественные или неправильно установленные резонаторы могут вызывать резонансные вибрации, передающиеся на элементы кузова или багажник.
• Изменение "звона" выхлопа: Вместо приглушенного звука появляется характерный "металлический" оттенок при резком сбросе газа или наборе оборотов.

Важные технические последствия:

1. Риск повреждения набивки: Дешевые модели склонны к быстрому выгоранию или выдуванию звукопоглощающего материала (базальта, стекловаты), что приводит к дребезжанию внутри корпуса.
2. Коррозионная уязвимость: Тонкостенные корпуса из низкосортной нержавейки или алюминизированной стали активно ржавеют в условиях зимней эксплуатации с реагентами.
3. Влияние на лямбда-зонд и катализатор: Изменение давления/скорости потока газов может косвенно влиять на показания датчика кислорода (если установлен до резонатора) и долговечность каталитического нейтрализатора (при его наличии).

Рекомендации по эксплуатации:

Аспект	Действие
Контроль креплений	Регулярно проверяйте состояние подвесов (сайлент-блоков) и кронштейнов – вибрации ускоряют их износ.
Диагностика посторонних звуков	Любой новый дребезг, стук или изменение тональности гула – сигнал для проверки целостности резонатора и соединений.
Мойка днища зимой	Чаще очищайте резонатор от снега и реагентов для замедления коррозии, особенно в местах сварных швов.

Субъективное ощущение прироста мощности чаще всего минимально и компенсируется дискомфортом от шума. Качественная установка и выбор изделия с толстым металлом и керамической набивкой частично нивелируют недостатки, но не устраняют их полностью.

Список источников

Для подготовки материала о резонаторах ВАЗ-2110 использовались специализированные технические ресурсы и практические руководства. Основное внимание уделялось официальной документации и проверенным данным от автомобильных экспертов.

Анализ включал сопоставление характеристик оригинальных и неоригинальных компонентов, а также типичных проблем при эксплуатации. Особое значение придавалось инструкциям по безопасному монтажу и критериям выбора деталей.

• Руководство по ремонту и техническому обслуживанию ВАЗ-2110 (официальное издание АвтоВАЗ)
• Технические каталоги производителей выхлопных систем: Walker, Bosal, Meyle
• Статьи из журнала "За рулём": разборы неисправностей выхлопной системы
• Форумы владельцев ВАЗ: обсуждения ресурса резонаторов и отзывы о брендах
• Видеоинструкции по замене на профильных авто-каналах YouTube
• ГОСТ Р 41.59-2019 "Единообразные предписания, касающихся глушителей"
• Методические пособия автотехникумов по ремонту выпускных трактов

Видео: Замена резонатора на ВАЗ 2113, 2114, 2115


• Ford Focus седан 100 000 км - отзывы, описание, характеристики

• Машина закипела в дороге - ваши действия по шагам

• Ниссан Теана 2014 - что говорят владельцы, технические детали
