Родоначальник советских машин для дороги всех земель
Статья обновлена: 04.08.2025
В сложные военные годы, когда стране требовались надёжные машины для фронта, на свет появился автомобиль, ставший символом выносливости и простоты. Созданный конструкторами Горьковского автозавода в 1943 году, ГАЗ-67 не только вписал яркую страницу в историю Великой Отечественной войны, но и открыл новую эру в развитии советского военного и гражданского транспорта.

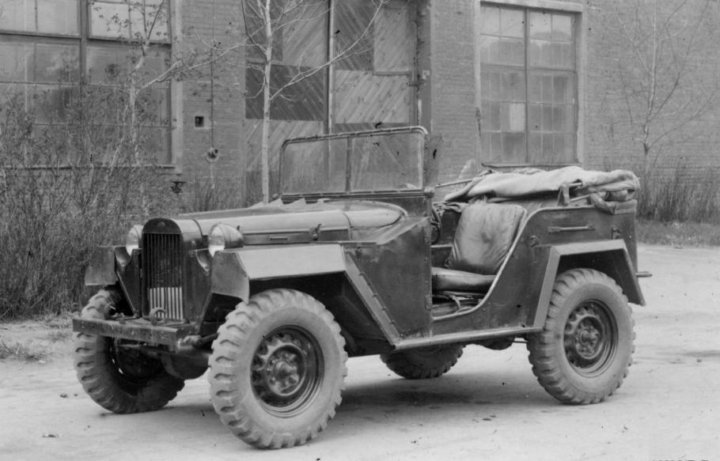

Эту легендарную «козлика», как ласково прозвали машину солдаты за характерную подвеску или «Ивана-Виллиса» за внешнее сходство с американскими аналогами, отличали феноменальная проходимость, неприхотливость в эксплуатации в самых суровых условиях и безотказная работа при минимуме ремонтов. Именно ГАЗ-67 создал стандарт для будущих поколений советских внедорожников.
Причины замены устаревшего ГАЗ-64
Эксплуатация ГАЗ-64, созданного в тяжелых условиях 1941 года, выявила критические конструктивные недостатки. Он изначально проектировался как временное решение для нужд фронта с применением устаревших агрегатов. Ограниченный ресурс и специфические боевые требования подчеркнули необходимость более совершенной машины.
Военная практика подтвердила низкую эффективность ГАЗ-64 в сложных условиях. С 1943 года началось плановое замещение его усовершенствованной моделью ГАЗ-67, где устранены ключевые эксплуатационные проблемы предшественника при сохранении адаптированности к фронтовым задачам.
Конструктивные недостатки ГАЗ-64
- Узкая колея (1250 мм) и высокий центр тяжести провоцировали частые опрокидывания. Решение – расширение колеи до 1445 мм у ГАЗ-67.
- Использование несвязанных заимствованных агрегатов (ГАЗ-М1 и ГАЗ АА) затрудняло ремонт. ГАЗ-67 унифицирован с серийными узлами ГАЗ-ММ.
- Открытый мягкий верх и слабое бронирование снижали защиту экипажа. ГАЗ-67 получил усиленный каркас и броневой вариант (67Б).
К второстепенным факторам относились падение грузоподъемности до 400 кг против плановых 800 кг и уязвимость топливной системы.
Конструкторская группа Виталия Грачева
Под руководством Виталия Андреевича Грачёва группа инженеров Горьковского автозавода спроектировала ГАЗ-67, взяв за основу довоенную модель ГАЗ-61. Задача требовала кардинального упрощения и усиления конструкции для войны: отказались от сложного полного привода, сохранив только задние ведущие колёса. Главным приоритетом стали надёжность и ремонтопригодность в полевых условиях.
Грачёв внедрил новаторские для СССР решения: повышенный до 210 мм дорожный просвет, самоблокирующийся дифференциал, 16-дюймовые колёса с развитыми грунтозацепами и независимую подвеску всех колёс. Мощность двигателя ГАЗ-М1 (54 л.с.) обеспечила скорость до 90 км/ч, а облегчённый открытый кузов с плоскими панелями удешевил производство. Система охлаждения получила увеличенный радиатор и жалюзи для работы в жару.
Ключевые конструктивные особенности ГАЗ-67
- Рама: лонжеронного типа с усиленными поперечинами
- Трансмиссия: 4-ступенчатая КПП, раздаточная коробка с понижающей передачей
- Проходимость: угол въезда 68°, съезда 44°, брод глубиной 0.6 м
- Эксплуатация: расход топлива 12-14 л/100 км, ресурс до капитального ремонта 20 тыс. км
Сжатые сроки проектирования – 1943 год
Военные реалии 1943 года требовали быстрого создания нового автомобиля для Красной армии. Конструкторам Горьковского автозавода поставили задачу разработать лёгкий вездеход в чрезвычайно сжатые сроки – всего несколько месяцев. Основой послужила модель ГАЗ-64, но с кардинальной модернизацией узлов для повышения живучести и проходимости.
Работа велась круглосуточно в условиях дефицита ресурсов и под бомбёжками. Инженеры под руководством Виталия Грачёва применили новаторские решения: расширенная колея (для устойчивости), иммунитет к плохому бензину и безотказная конструкция с минимумом сложных элементов. Революционным шагом стало внедрение цельнометаллических дисков вместо спицованных колёс.
- Решающие факторы ускорения:
- Полная унификация с узлами ГАЗ-ММ
- Использование проверенных агрегатов военной техники
- Заочное согласование изменений с фронтовыми водителями
Усиленная рама шасси на лонжеронах
Конструктивной основой ГАЗ-67 служила лестничная рама, собранная из двух продольных лонжеронов замкнутого коробчатого сечения. Для противостояния повышенным нагрузкам внедорожной эксплуатации лонжероны усилили дополнительной угловой накладкой из толстостенной стали вдоль всей длины. Это предотвращало перекосы при прохождении ухабов и диагональных вывешиваниях колес.
К лонжеронам приваривались семь поперечин специального профиля, частично изготовленные методом холодной штамповки. Центральные поперечные элементы дополнительно усиливали зону крепления раздаточной коробки и переднего моста. За счет увеличенной толщины металла (до 6 мм в критичных участках) рама сохраняла геометрию даже в условиях жестких ударных нагрузок.
Ключевые особенности усиления
- Двухконтурная защита: основные лонжероны дублировались вспомогательным силовым профилем
- Треугольные косынки: в узлах крепления подвески для распределения напряжений
- Накладные пластины: на стыках поперечин и лонжеронов против усталостных трещин
Такая конструкция обеспечила
прочность на кручение для движения по бездорожью при сохранении минимальной массы. В ходе войсковых испытаний лонжеронная рама с усилением подтвердила устойчивость к деформациям при преодолении окопов глубиной до 0,8 м.
Двигатель ГАЗ-М1: От легкового автомобиля к внедорожнику
Четырехцилиндровый двигатель ГАЗ-М1 мощностью 50 л.с., созданный для легкового автомобиля "Эмка" (ГАЗ-М-1), стал конструкционной основой для силового агрегата внедорожника ГАЗ-67. Принципиальная схема двигателя была сохранена: рядное расположение четырех цилиндров, водяное охлаждение, нижнеклапанный газораспределительный механизм. Однако условия эксплуатации армейского вездехода принципиально отличались от работы в легковом автомобиле.
Для обеспечения необходимых надежности, долговечности и приемистости в условиях бездорожья, повышенных нагрузок и сложного топлива двигатель подвергся существенной переработке: его форсировали по крутящему моменту на низких оборотах. Основные изменения коснулись:
- Повышенной степени сжатия: выросла с 4,6 до 5,6 для улучшения ездовых качеств и тяги.
- Измененной системы охлаждения: Установлен более мощный и производительный водяной насос.
- Модернизированного распределительного вала: Профиль кулачков был изменен для оптимизации фаз газораспределения и повышения крутящего момента на низких и средних оборотах.
- Карбюратора типа К-23: Этот карбюратор с падающим потоком смеси, устанавливающийся также позднее на ГАЗ-АА, был более приспособлен к работе в пыльных условиях и на некачественном топливе.
- Системы зажигания: Применен более надежный вибраторный генератор ГБФ-4103 и вибраторное зажигание.
В результате частоту вращения коленчатого вала пришлось снизить для уменьшения механических нагрузок и предотвращения детонации при работе на низкокачественном топливе. Последующее применение головки блока цилиндров с камерой сгорания клиновидной формы ("гитара") также было направлено на повышение эффективности сгорания смеси. Характеристики двигателя ГАЗ-67Б:
Параметр | Значение |
---|---|
Рабочий объем | 3285 см³ |
Максимальная мощность | 54 л.с. при 2800 об/мин |
Максимальный крутящий момент | 182 Н·м при 1500 об/мин |
Диаметр цилиндра / Ход поршня | 98,43 мм / 107,95 мм |
Особенность системы охлаждения мотора ГАЗ-67
Конструкторы разместили радиатор системы охлаждения нестандартно – сбоку от двигателя, а не перед ним. Это позволило максимально сузить капот транспортного средства, улучшив переднюю обзорность водителя. Подобная компоновка снижала риск механических повреждений от камней и веток на бездорожье, а также минимизировала загрязнение сот радиатора грязью, которую поднимали передние колёса.
Вентилятор жидкостной системы охлаждения был оснащён усиленным четырёхлопастным приводом для работы в экстремальных условиях. Такая конструкция обеспечивала эффективный теплоотвод даже на низких оборотах двигателя – критичных при движении по топям или вязкому грунту. Дополнительным преимуществом стало исключение перегрева во время буксования, когда традиционная фронтальная схема теряла эффективность.
Технические аспекты системы:
- Радиатор: Горизонтальный медный коллектор с боковым расположением и усиленными рёбрами
- Вентилятор: 4 стальные лопасти диаметром 420 мм с прямым приводом от коленвала
- Терморегулирование: Отсутствие термостата – циркуляция по малому кругу только при запуске
- Защита: Стальной козырек над радиатором для предохранения от веток и брызг
Переделка системы зажигания под тряску
Одной из ключевых задач при адаптации ГАЗ-67 к экстремальным условиям эксплуатации было обеспечение бесперебойной работы системы зажигания. Вибрируя на ухабистых дорогах и пересеченной местности, штатное магнето М-12Б часто выходило из строя или давало перебои из-за воздействия ударных нагрузок и сильной тряски.
Для решения этих проблем инженеры осуществили несколько важных доработок конструкции системы зажигания. Прежде всего, были установлены дополнительные противоударные амортизаторы цилиндрического типа с резиновыми втулками мощного клапанного механизма прерывателя. Вместо стандартной подвески магнето на легких рессорах стала применяться специально разработанная комплектная подвесная доска.
Основные меры по стабилизации работы магнето М-12
- Защита прерывателя: Установили усиленные с подводящими проводами большой жесткости амортизаторы для гашения вибраций непосредственно в узле прерывателя-распределителя.
- Модернизация подвески: Применили жесткую подвесную доску под магнето с мощной шпилькой через специальную амортизирующую втулку для снижения резонансных колебаний всего узла в сборе.
- Стабилизация вращения: Для противодействия эффекту "воспаренияния" якоря магнето на больших оборотах двигателя при проезде неровностей интегрировали улучшенный пружинный и конические шайбы центробежного регулятора опережения зажигания с ограничением хода.
Элемент | Проблема | Решение |
---|---|---|
Прерыватель | Дребезг контактов, нарушение зазора | Дополнительные амортизаторы, жесткие провода |
Крепление магнето | Резонансные колебания | Жесткая подвесная доска с демпфирующей втулкой |
Центробежный регулятор | "Всплывание" якоря, колебания УОЗ | Усиленные конические шайбы с ограничителями хода |
Благодаря данным механики и регулировкам истирания и смазки, магнето на ГАЗ-67 приобрело требуемую стойкость к любым видам русской дороги. Зажигание работало безотказно "даже на злых меняющихся степных колеях", гарантируя своевременную и мощную искру в цилиндрах двигателя.
Балансирная подвеска мостов на рессорах
Основой конструкции подвески заднего моста ГАЗ-67 являлись две продольные полуэллиптические рессоры, которые опирались своими концами непосредственно на кронштейны рамы. Коренное отличие заключалось в наличии между рессорами общего для обеих оси балансира (качающейся продольной балки). Сам балансир с помощью серьги и пальца крепился к раме в центральной точке, образуя качающуюся ось подвески моста. Оба моста жёстко соединялись концами с плечами этого балансира.
Такая схема обеспечивала связь между мостами через систему рычагов: при наезде одного колеса на препятствие и подъёме соответствующего моста сила передавалась через балансир на противоположный мост, частично прижимая его колесо к дороге, улучшая сцепление и стабильность машины. Однако это же вызывало определённый взаимный крен мостов и ограничивало ход каждого колеса в отдельности, создавая специфику работы подвески на неровностях. Применение балансира позволило получить относительно компактную, простую по конструкции и технологичную в производстве подвеску двух мостов на рессорах, хотя с несколько ухудшенной, по сравнению с независимыми схемами, плавностью хода.
Высокий дорожный просвет – 210 мм
Дорожный просвет в 210 миллиметров позволял ГАЗ-67 уверенно преодолевать глубокую колею, корни деревьев и крупные камни без риска повреждения важных узлов шасси. Эта характеристика стала результатом продуманной компоновки с размещением агрегатов выше наиболее уязвимых точек днища.
Автомобиль сохранял подвижность даже при движении по разбитым грунтовкам после весенней распутицы или снежным заносам зимой, где обычные машины неизбежно "садились на брюхо". Подобная проходимость достигалась и за счет минимальных свесов кузова – переднего и заднего.
Практическое применение этого параметра
- Форсирование воронок и рвов: запас по высоте предотвращал контакт корпуса с землей при пересечении траншей шириной до 1,5 метров
- Бездорожье в распутицу: сохранение клиренса при боковом крене до 25° обеспечивало движение по размокшим грунтам без опрокидывания
- Эксплуатация зимой: свободное преодоление сугробов и настов, формируемых в степных районах
Укороченная колесная база для маневрирования
При длине базы всего 2100 мм ГАЗ-67 получил исключительную поворачиваемость на пересеченной местности. Такое решение минимизировало радиус разворота – автомобиль легко вращался вокруг заднего колеса или центральной оси даже в стесненных условиях лесных чащ или узких городских переулков. Конструкторы сознательно пошли на компромисс с устойчивостью ради возможности быстро менять траекторию без остановки.
Укороченная база радикально улучшала геометрическую проходимость: клиренс в 210 мм сочетался с углом въезда 65° и съезда 44°. Это позволяло машине преодолевать крутые подъемы глубоко вклиниваясь передком в склон и эффективно выезжать на уступы. При преодолении рвов короткая база снижала риск "повисания" днища на препятствии благодаря меньшей разницей высот между передними и задними колесами.
Ключевые преимущества укороченной базы:
- Возможность разворота в стесненных условиях (например, ширина разворота на 1,5 метра меньше, чем у ГАЗ-АА)
- Снижение продольного раскачивания при движении по волнистому грунту
- Улучшенная реакция на руление в глубокой колее
Параметр | Значение |
Радиус разворота | 6,5 м |
Расстояние между осями | 2100 мм |
Преодолеваемые траншеи | до 0,4 м шириной |
Уширенная до 1446 мм колея колес
Модернизация колесной базы стала ключевым решением для ГАЗ-67. Увеличение колеи до 1446 мм (против 1350 мм у предыдущей модели ГАЗ-64) принципиально улучшило устойчивость машины без значительного роста габаритов. Ширина транспортных средств противника того периода редко превышала 1400 мм, что давало советскому внедорожнику тактическое преимущество при движении по их колее.
Инженерам удалось сохранить компактность за счет переработки элементов подвески. Малейшие колебания на склонах или пересеченной местности теперь гасились эффективнее. Производитель заложил дополнительный запас прочности в рулевые тяги и мосты, чтобы компенсировать возросшие боковые нагрузки при экстремальных углах крена. Такое решение предотвращало инциденты с опрокидыванием в условиях бездорожья.
Последствия расширения колеи:
- Сокращение кренов на поворотах до 15–20% благодаря смещению центра тяжести
- Совместимость с трофейными дорогами Европы при сохранении маскировки в колее
- Снижение риска застревания в узких траншеях – клиренс эффективно использовался по всей ширине ходовой части
- Упрощение адаптации цепей противоскольжения из-за оптимального расстояния между шинами
Параметр до модернизации | Параметр после |
Колея ГАЗ-64: 1350 мм | Колея ГАЗ-67: 1446 мм |
Стандартная колея грузовиков Рейха: ~1300 мм | Маскировка в немецких колеях обеспечена |
Примечательно, что показатель в 1446 мм намеренно приближен к железнодорожному стандарту СССР (1524 мм), что расширяло логистические возможности перевозки. В полевых условиях колея гарантировала безопасный разъезд со штабными ЗиС-5, чья колея составляла 1485 мм – разница в 39 мм не провоцировала сход в грязи.
Отказ от передних крыльев для грязи
Полный отказ от традиционного металлического крыла над передними колёсами стал инженерной необходимостью. При преодолении грязи или заболоченных участков стандартные крылья ГАЗ-64 забивались вязкой массой, буквально вдавливая колёса в грунт и блокируя рулевое управление. Конструкторы радикально упростили геометрию, заменив жёсткие обтекатели на лёгкие откидные брызговики из брезента и резины.
Реализация обеспечила ключевое преимущество: выигрыш в расширении колеи на 80 мм за счёт освобождения пространства. Расширенная база резко повысила устойчивость на косогорах и вязком грунте, а гибкие брызговики не задерживали грязь. Однако платой за проходимость стали недостатки – поток жидкой грязи при движении беспрепятственно забрасывался на капот, ветровое стекло и моторный отсек. При сильном загрязнении это требовало частых остановок для очистки стекла и могло спровоцировать перегрев двигателя.
Брезентовый тент вместо жесткого верха
Конструкторы ГАЗ-67Б сознательно отказались от металлической крыши в пользу брезентового тента для снижения массы и себестоимости. Каркас, сваренный из стальных труб, поддерживал тент с откидными боковинами, что позволяло быстро трансформировать кузов. Брезент пропитывали огнеупорным составом и водоотталкивающей смесью, однако в условиях экстремальной эксплуатации эксплуатации срок службы материала редко превышал 2-3 года.
Основные плюсы решения включали:
- Ремонтопригодность – повреждённые секции заменялись силами полевых мастерских
- Адаптивность – тент частично снимался для перевозки крупногабаритных грузов
- Улучшенная вентиляция в сравнении с герметичными цельнометаллическими конструкциями
При этом брезент не обеспечивал полноценной защиты: зимой в кабине сохранялся холод, а шумность на скорости превышала 50 км/ч вынуждала экипаж использовать шлемофоны.
Преимущества | Недостатки |
Уменьшение массы на 85 кг | Проницаемость для пыли и влаги |
Снижение цены на 25% | Выцветание и растрескивание ткани |
Эксплуатационный опыт подтвердил рациональность выбора: при дефиците металла в военные годы именно брезент позволил наладить массовое производство. В послевоенный период ресурсные проблемы компенсировали установкой быстросъёмных чехлов из более плотных материалов.
Простой плоский лобовой щиток
Конструктивно щиток представлял собой два отдельных плоских стекла прямоугольной формы, установленных под углом в легкой металлической раме. Такое решение кардинально отличалось от сложных гнутых стекол со скругленными углами у аналогов других производителей. Фиксация стекол осуществлялась примитивными винтовыми зажимами – это позволяло оперативно менять поврежденные элементы в полевых условиях без специнструмента.
Плоская геометрия ускорла производство и снизила себестоимость: вместо формовой вытяжки сталь штамповалась прямыми линиями, а стекла заказывались по простым лекалам. Существенным недостатком стало ухудшение обзора – стойки щитка создавали «мертвые зоны», особенно заметные при движении по пересеченной местности. Для компенсации водитель мог привстать на сиденье, но организация люка в крыше решала проблему лишь частично.
Особенности эксплуатации
- Склонность к запотеванию зимой из-за отсутствия обдува
- Проникновение ветра и пыли через щели рамок
- Вибрация стекол на бездорожье с характерным дребезжанием
Параметр | Характеристика |
Материал рамы | Сталь толщиной 1,2 мм |
Угол наклона | 35° к вертикали |
Толщина стекол | 5 мм |
Бесступенчатый карданный привод
Карданный вал ГАЗ-67 передавал крутящий момент от коробки передач к ведущим мостам без ступенчатого вмешательства. Это обеспечивало непрерывное усилие на колёсах независимо от выбранной передачи, что принципиально отличалось от цепных или ременных передач старых образцов.
Такая конструкция минимизировала потери мощности и исключала проскальзывание в экстремальных условиях эксплуатации. Жёсткие карданные соединения гарантировали синхронное вращение осей на любых скоростях, критически важное для поддержания тяги на бездорожье при преодолении грязи или подъёме по склонам.
- Прочность – трёхопорный вал с крестовинами выдерживал ударные нагрузки при езде по ухабам
- Адаптивность – компенсация углов перекоса до 25° между агрегатами при работе подвески
- Низкие требования – отсутствие необходимости в частом обслуживании даже при загрязнении
Механические тормоза барабанного типа ГАЗ-67
На всех четырёх колёсах ГАЗ-67 устанавливались барабанные тормозные механизмы с механическим приводом. Конструкция включала чугунный барабан, закреплённый на ступице колеса, и внутренние тормозные колодки с фрикционными накладками. При нажатии на педаль сила через систему стальных тросов и тяг передавалась на разжимной кулак, который раздвигал колодки, прижимая их к поверхности барабана.
Особенностью системы была синхронизация работы передних и задних тормозов через центральный рычаг-"колбаса", распределявший усилие. Регулировка зазора между колодками и барабаном выполнялась вручную эксцентриками на задней тормозной пластине, что требовалось после износа накладок для предотвращения снижения эффективности торможения и появления люфта.
Характеристики и особенности
- Усилие привода: полностью механическое, без усилителей.
- Регулировка: ручная корректировка эксцентриками при техобслуживании.
- Недостатки: высокое усилие на педали, неравномерный износ колодок, склонность к перегреву при длительном торможении.
- Защита от грязи: барабаны частично предотвращали попадание воды и грязи в рабочие поверхности благодаря верхнему расположению разжимного кулака.
ГАЗ-67: расход топлива на бездорожье до 20 л/100км
Эксплуатация ГАЗ-67 в условиях бездорожья демонстрировала существенный рост потребления горючего – показатели могли достигать 20 литров на 100 километров. Такой расход объяснялся повышенной нагрузкой на 50-сильный двигатель при преодолении грязи, снега или песчаных участков, где требовалась постоянная работа на низких передачах. Водителям приходилось активно маневрировать и поддерживать высокие обороты для сохранения импульса движения, что значительно увеличивало затраты топлива по сравнению с ездой по твёрдым дорогам.
Важную роль играло отсутствие аэродинамических качеств и конструкция внедорожника: короткоходная подвеска вкупе с шинами низкого давления увеличивали сопротивление качению, а полный привод требовал дополнительной энергии для синхронной работы двух осей. Для сравнения: при движении по шоссе расход снижался до 14–15 л/100км, что подчёркивало критическую зависимость экономичности модели от рельефа местности.
Оптимизация эксплуатации
- Использование качественного бензина А-56 (октановое число 56) для снижения детонации
- Регулярная очистка воздушного фильтра от грязи для сохранения мощности
- Контроль давления в шинах в соответствии с типом грунта
Грузоподъемность платформы 400 кг
Полезная нагрузка в 400 кг позволяла размещать в кузове до четырёх полностью экипированных солдат или соответствующий военный груз. Такая вместимость оптимально соответствовала оперативным задачам связи, разведки и перевозки личного состава при сохранении высокой проходимости.
Расчетная масса перевозимых материалов или оборудования учитывала особенности эксплуатации на бездорожье – прочная деревянная платформа с откидными бортами и рессорная подвеска обеспечивали устойчивость при движении по неровной местности. Груз равномерно распределялся вдоль кузова для предотвращения потери управляемости.
Наибольшее распространение получили следующие типы военных грузов:
- Ящики с боеприпасами или медикаментами (основной вариант снаряжения)
- Пулемёты с расчетом и усиленными станками
- Радиостанции с источниками питания
- Инженерные инструменты (миноискатели, сапёрные лопаты)
Тип нагрузки | Примеры |
Личный состав | 4 человека с винтовками и вещмешками |
Вооружение | Пулемёт Максим + 2 ящика патронов |
Оснащение пулеметом для разведки
Основным вооружением ГАЗ-67, предназначенным для повышения боевых возможностей разведывательных подразделений, являлся пулемет. Машина конструктивно была приспособлена для установки различных типов этого оружия, что обеспечивало универсальность в боевом применении. Центральным элементом для монтажа служил шкворень, вваренный в наклонный лист пола перед пассажирским сиденьем справа от водителя. Благодаря этой конструкции использовалось как ручное (типа ДП или ДПМ), так и станковое (Максим) или крупнокалиберное ДШК оружие. Шкворень позволял эффективно наводить пулемет в широком секторе.
Такое вооружение серьезно повышало огневую мощь разведывательного дозора на марше и позволяло эффективно вести бой с малочисленным противником или прорываться из засад. Боекомплект размещался в коробе на левом борту кузова или в стандартных «зенитных» коробках. Однако установка пулемета имела существенный недостаток: для его обычного использования расчет – стрелок или помощник стрелка – должен был находиться вне укрытия, предоставляемого низкими бортами и капотом машины, что многократно увеличивало их уязвимость от ответного огня противника.
Основные варианты вооружения:
- Пулемет Дегтярева пехотный (ДП/ДПМ): Наиболее частый вариант благодаря компактности и доступности. Легко монтировался на шкворень вторым номером экипажа.
- Пулемет Максима образца 1910/30 года: Ставился при необходимости усиления огневой мощи, но серьезно стеснял экипаж в тесном кузове и перегружал машину.
- Крупнокалиберный пулемет ДШК (12.7 мм): Устанавливался реже (для борьбы с легкой бронетехникой и воздушными целями), требовал усиления каркаса машины в месте крепления из-за сильной отдачи.
Тип Пулемета | Преимущества | Недостатки | Применение для Разведки |
---|---|---|---|
ДП/ДПМ | Быстрота установки/снятия, малая масса, не перегружал машину | Ограниченная убойная сила против легкобронированных целей | Подавление живой силы противника, самооборона |
Максим | Мощь, надежность, эффективная дальность | Громоздкость, тяжеловесность, перегруз машины | Ведение продолжительного боя |
ДШК | Высокая пробивная способность (бронеавтомобили, НП) | Сложность монтажа, огромная отдача, дефицитность | Борьба с легкой бронетехникой, ПВО |
Основное применение – связь и патрулирование
ГАЗ-67 массово использовался в качестве связного автомобиля для оперативной передачи донесений и координации подразделений. Его компактность и высокая скорость (до 90 км/ч) обеспечивали быструю доставку приказов между штабами и передовыми частями даже в условиях бездорожья, заменяя мотоциклы и лошадей в распутицу.
Патрульные функции включали охрану дорог, контроль тыловых территорий и сопровождение колонн. Внедорожник эффективно действовал на пересечённой местности благодаря клиренсу 210 мм и полному приводу, что позволяло экипажу из 2-4 человек оперативно реагировать на угрозы или диверсии. Часто применялся военными комендатурами и заградительными отрядами для мониторинга прифронтовых районов.
Ключевые особенности применения
- Коммуникации: Транспортировка полевых радиостанций типа РАФ и связных офицеров
- Патрулирование: Длительные рейды до 420 км при полном баке (ёмкость - 70 л)
- Вместимость: На крыше и подножках располагались пешие десантники
Наземная "Катюша" – мобильная установка
БМ-8-8 – вариация легендарных "Катюш" – монтировалась на шасси ГАЗ-67 для усиления маневренности. Компактные габариты внедорожника позволяли быстро занимать скрытые огневые позиции вблизи линии фронта, эффективно действовать на пересечённой местности и мгновенно менять дислокацию после залпа. Это превращало установку в неуловимую цель для вражеской артиллерии.
Система оснащалась восемью направляющими для 82-мм реактивных снарядов РС-82, обеспечивая мощь залпа при минимальной заметности. Экипаж из двух человек мог произвести пуск за 10 секунд, используя штатный складной пульт управления. Мобильность ГАЗ-67 предоставляла тактическое преимущество: установки успешно поддерживали разведгруппы, десант и мобильные отряды в условиях бездорожья.
Характеристики БМ-8-8 на ГАЗ-67
Калибр снарядов | 82 мм |
Вес установки | ~1.3 тонны |
Дальность стрельбы | до 5.5 км |
Расчёт | 2 человека |
- Преимущества: Высокая проходимость по грязи, снегу и распутью.
- Недостатки: Открытая конструкция экипажа, отсутствие бронирования.
- Применение: Точечные удары по живой силе и легкобронированным целям.
ГАЗ-67Б: усиленная подвеска для фронтовых дорог
Основное отличие модификации ГАЗ-67Б от базовой ГАЗ-67 заключалось в усилении рессорной подвески. Инженеры установили дополнительные листы (коренные и подкоренные) на все четыре рессоры, что значительно повысило их грузоподъемность и устойчивость к ударным нагрузкам. Такая доработка напрямую отвечала на частые жалобы с фронта о поломках подвески в экстремальных условиях бездорожья.
Модернизация позволила машине увереннее преодолевать глубокую колею и рваные участки фронтовых дорог, обеспечивая сохранность трансмиссии даже при полной загрузке. Примечательно, что усиление не привело к существенному утяжелению конструкции. Изменения рессор стали частью комплекса доработок, который также включал улучшенную герметизацию двигателя, новый бензобак и металлический настил на дне кузова вместо фанерного.
Эксплуатация ГАЗ-67 в условиях Крайнего Севера
Массовое использование ГАЗ-67 в Арктике и Субарктике началось с конца 1944 года, когда машины направлялись в войска Карельского фронта и на военные базы стратегического значения. Автомобили вёздами доставляли в Мурманск и Архангельск, откуда они распределялись по северным гарнизонам и геологоразведочным экспедициям. Главной задачей стало обеспечение логистики в районах, где отсутствовали дорожные сети – машины эксплуатировались на вечной мерзлоте, глубокоснежных участках и заболоченной тундре.
Катастрофически не хватало гусеничных тягачей, поэтому зачастолько «газики» буксировали тяжёлые прицепы и сани-волокуши с топливом. Механики в полевых условиях монтировали самодельные утепляющие кожухи на двигатели, используя войлок и брезент, предварительно сливая воду на ночь во избежание размораживания блока цилиндров. Топливные баки укрывали слоем бересты – естественным теплоизолятором, а тросы лебёдок заменяли пеньковыми канатами из-за хрупкости металла при экстремальных морозах.
Технологические адаптации
- Колёсная формула 4×4 с понижающей передачей обеспечивала проходимость по снежной целине, но шины постоянно ремонтировали из-за повреждений о лёд.
- Печки кабины дополнялись выхлопными рукавами для обогрева пассажирского отсека – температура в салоне редко поднималась выше -15°C.
- Резиновые детали заменялись дублёными кожаными аналогами, а бензин разбавляли керосином (до 30%) для предотвращения кристаллизации.
Проблема | Решение экипажей |
Обледенение карбюратора | Установка кожуха с подводом тёплого воздуха от выпускного коллектора |
Поломка рессор на ухабах | Дублирование листов рессор самодельными прокладками из кабаньих шкур |
Замерзание тормозной жидкости | Применение смеси спирта с глицерином (до -50°C) |
В условиях полярной ночи водители работали в меховых рукавицах, управляя рычагами «локтями», а приборную панель подсвечивали фонарями-«летучая мышь». Характерной практикой стал ночной прогрев двигателей каждые 3 часа – солдаты по очереди дежурили у машин с факелами из бересты. К 1952 году 78% ГАЗ-67 в Заполярье получили заводские модификации: усиленную теплоизоляцию моторного отсека, съёмные двойные стёкла и пусковые подогреватели.
Послевоенное использование в сельском хозяйстве
После демобилизации началась массовая передача ГАЗ-67 колхозам и совхозам. Машины ценой списанной военной техники восполняли острый дефицит транспорта в разрушенной войной деревне, особенно в регионах с плохими дорогами. Примитивная конструкция упрощала ремонт силами деревенских механизаторов, а клиренс 210 мм позволял преодолевать раскисшие грунтовки и пашню.
«Эмки» переоборудовали для гражданских нужд: борта кузова наращивали досками для перевозки сена и зерна, крепили самодельные бочки под воду или ГСМ, устанавливали лебёдки и прицепы для транспортировки плугов. Популярностью пользовался формат передвижной мастерской – с ящиками инструментов вместо задних сидений. Проблемой оставалось низкое тяговое усилие: двигатель в 54 л.с. не позволял эффективно работать как тягач для прицепных комбайнов.
- Основные сельхозработы: вывоз урожая с полей, транспортировка удобрений, доставка бригад к отдалённым участкам
- Преимущества: неприхотливость к топливу (работал на низкооктановом бензине и лигроине), ремонтопригодность полевых условиях
- Ограничения: малая грузоподъёмность (до 400 кг), отсутствие отопления кабины, быстрый износ шин на асфальте
Выпуск на шасси ЗИС огнеметных танкеток
Параллельно с разработкой легковых внедорожников шло производство специализированной военной техники на шасси грузовиков ЗИС. Автомобильное шасси ЗИС-6 повышенной проходимости послужило базой для огнеметных танкеток ХТ-26 и ХТ-27, созданных для поражения живой силы противника струями горящей смеси на дистанциях до 40-50 метров.
Конструкторы установили на шасси бронированный корпус с выдвижными огнеметами и резервуарами для огневой смеси экипажем из двух человек. Испытания подтвердили эффективность против полевых укреплений и зданий. Серийное производство ограничилось партией из 33 единиц из-за проблем с защищенностью механика-водителя на поле боя.
Эксплуатационные характеристики:
- Толщина бронирования корпуса: 4-6 мм
- Ёмкость огнесмеси: 250-300 литров
- Время непрерывного огнеметания: до 45 секунд
- Двигатель: 6-цилиндровый бензиновый (73 л.с.)
- Участие в боях: боях у озера Хасан и реки Халхин-Гол
Камуфляжная окраска под местность
На ГАЗ-67 применялась стандартизированная камуфляжная окраска для визуального слияния с окружающим ландшафтом. Базовые цвета подбирались в зависимости от театра военных действий: для лесисто-болотистых районов использовались разводы тёмно-зелёного и коричневого оттенков, в степных условиях преобладали жёлто-песочные и серо-бежевые тона. Краски наносились широкими асимметричными пятнами, разбивающими геометрию кузова.
Окрашивалось всё: бортовые панели, рама, колёсные диски и съёмный брезентовый верх. Для зимней маскировки машины перекрашивались в белый цвет временными известковыми составами, которые смывали весной. Металлические элементы (фары, решётки) дополнительно деформировали светотень сеткой или мешковиной. Цель – исключить блики и силуэтное выделение на любой дистанции визуального обнаружения.
Ключевые правила камуфлирования
- Контрастность цветов: не более 20% разницы между тонами для лесных зон, увеличение до 30% в пустыне
- Углы наклона: диагональные направляющие пятен для "ломания" прямых линий капота
- Нивелировка признаков: грязевое покрытие колёс до середины высоты для маскировки под естественную среду
Примечание: быстросохнущие эмали на канифольной основе позволяли оперативно менять окраску силами экипажа.
Центральный музей ВОВ как место сохранения ГАЗ-67
На открытой площадке боевой техники Центрального музея Великой Отечественной войны ГАЗ-67 занимает особое место. Этот автомобиль, заслуживший прозвище "иван-виллис" за сходство с американским аналогом, представлен в экспозиции как символ мобильности Красной Армии. Его сохранность позволяет посетителям оценить лаконичный дизайн, адаптированный для фронтовых условий: плоские поверхности кузова, отсутствие дверей и складное лобовое стекло. Музей поддерживает машину в ходовом состоянии, демонстрируя её на исторических реконструкциях.
Через подлинный экземпляр ГАЗ-67 музей раскрывает его роль в ключевых операциях: от разведки и связи до буксировки лёгких орудий. Сопроводительные материалы подчёркивают производственные рекорды Горьковского автозавода, выпустившего более 9 000 экземпляров в 1943–1953 гг., несмотря на эвакуацию. Экскурсии акцентируют инженерные решения, обеспечившие проходимость: укороченную колёсную базу, усиленную подвеску и полный привод. Таким образом, техника становится "живым" свидетельством индустриального подвига тыла.
Факты о ГАЗ-67 в музее
- Оригинальный двигатель 54 л.с., позволявший развивать 90 км/ч по шоссе
- Экспонат участвовал в битве за Днепр (1943), о чём свидетельствует маркировка на борту
- Восстановлен по чертежам 1944 года с использованием аутентичных деталей
Список источников
При подготовке статьи о ГАЗ-67 были использованы авторитетные материалы, включая монографии инженеров Горьковского автозавода, военные исторические исследования и техническую документацию. Это позволяет достоверно осветить особенности конструкции, этапы производства и боевое применение машины в годы Великой Отечественной войны.
Ниже представлены ключевые источники для углубленного изучения темы. Все материалы доступны в российских библиотечных фондах и специализированных военно-исторических архивах без необходимости обращения к онлайн-ресурсам.
Печатные издания и архивные документы
- ГОНТОВЫЙ В.Л. Отечественные полноприводные автомобили. 1930-1956 гг. – М.: Транспорт, 2001. Гл. 5 "ГАЗ-64 и ГАЗ-67"
- ПОНОМАРЕВ А.И. Автомобили Красной Армии 1918-1945 – М.: ИКЦ «Историк», 2020. Раздел "Вездеходы Горьковского завода"
- Техническое описание автомобиля ГАЗ-67Б. Утверждено Главным бронетанковым управлением РККА. 1944 г. // РГАЭ. Ф. 8323. Оп. 4. Д. 216.
- ПРОЧКО Е.И. Артиллерийский тягач и разведчик // Журнал "Мотор" № 3, 1943 г. С. 22-28
- Отчет об испытаниях ГАЗ-67 на полигоне НИИБТ. Июль 1943 г. // ЦАМО РФ. Ф. 38. Оп. 11355. Д. 7128.
- КАРПЕНКО В.В. Автомобили-солдаты: Транспорт ленд-лиза в СССР. 1941-1945 – СПб.: ООО «Издательство Полигон», 2022. Сравнение ГАЗ-67 и Willys MB.
