Ролик натяжителя ГРМ Lada Priora

Статья обновлена: 18.08.2025

Натяжной ролик ремня ГРМ – критически важный компонент газораспределительного механизма автомобиля Lada Priora. Его исправность напрямую влияет на синхронность работы коленчатого и распределительного валов двигателя.

Неисправность этого узла способна вызвать перескок ремня ГРМ. Последствием станет встреча поршней с клапанами, что неизбежно приведет к капитальному ремонту силового агрегата.

Регулярная диагностика состояния натяжного ролика и своевременная замена в соответствии с регламентом – обязательные условия для бесперебойной и долговечной работы двигателя Приоры.

Конструктивные особенности ролика ГРМ Приоры

Ролик натяжителя ремня ГРМ Приоры представляет собой прецизионный узел подшипникового типа, заключённый в металлический корпус с крепёжным кронштейном. Основной корпус изготавливается методом штамповки из стали, обеспечивающей устойчивость к вибрациям и механическим нагрузкам. На оси корпуса жёстко зафиксирован шарикоподшипник закрытого типа, исключающий прямой контакт трущихся поверхностей с внешней средой.

Подшипник оснащён двухрядными сепараторами с шариками, размещёнными под углом, что позволяет воспринимать радиальные и осевые усилия от ремня. Герметизация реализована через металлокерамические сальниковые уплотнения с обеих сторон, заполненные термостойкой смазкой. Наружное кольцо подшипника интегрировано с полиамидным ободом, формирующим рабочую поверхность для контакта с зубчатой стороной ремня ГРМ.

Ключевые элементы конструкции

Система автоматического натяжения – пружинный механизм с храповым фиксатором, компенсирующий растяжение ремня
Термостойкий полимерный бандаж – снижает шумность и предотвращает проскальзывание
Фрезерованные пазы на кронштейне – для точной регулировки положения ролика относительно коленвала и распредвалов
Антикоррозийное покрытие корпуса – фосфатирование или цинкование

Параметр	Характеристика
Тип подшипника	Закрытый шариковый (маркировка 6202-2RSH)
Диаметр посадочного отверстия	15 мм ±0.01 мм
Ширина рабочей поверхности	28 мм
Рабочий температурный диапазон	-40°C до +150°C

Особенностью именно приоровского ролика является эксцентриковая форма монтажного отверстия, позволяющая проворачивать корпус относительно болта крепления для выставления точного натяжения. Конструктивно исключены пластиковые компоненты в силовых частях узла – все ответственные элементы выполнены из металла, что продлевает ресурс до 100-120 тыс. км пробега.

Типичные признаки износа натяжного ролика

Посторонние звуки в области ГРМ – основной индикатор проблемы. Чаще всего появляется характерный высокочастотный свист, вой или постукивание при работе двигателя, особенно на холодную или под нагрузкой. Эти звуки вызваны износом подшипника ролика, его перекосом или ослаблением натяжения цепи/ремня.

Вибрация двигателя, передающаяся на кузов, усиливается при износе ролика. Наблюдаются повышенные вибрации на холостом ходу и под нагрузкой. Неравномерная работа двигателя, подергивания или затрудненный запуск также могут косвенно указывать на проблемы с натяжителем и его роликом из-за нарушения фаз газораспределения.

Основные визуальные и эксплуатационные симптомы

Люфт ролика: При ручной проверке (сняв защитный кожух) ролик имеет заметный продольный или радиальный люфт, проворачивается с заеданием или хрустом.
Перекос ремня/цепи: Ремень ГРМ или цепь смещаются с нормальной траектории движения, визуально заметен уход в сторону от ролика или его шкивов.
Износ рабочей поверхности: На дорожке ролика видны глубокие борозды, трещины, сколы, расслоение резины (для полимерных) или сильная выработка металла.
Заклинивание: Ролик не вращается свободно либо вращается рывками, подклинивает при попытке провернуть вручную.
Следы перегрева: Потемнение пластика или металла ролика, оплавление резиновой части, наличие засохшей смазки, вытекшей из подшипника.

Игнорирование этих признаков приводит к обрыву ремня ГРМ или прыжку цепи, что вызывает встречу поршней с клапанами и дорогостоящий ремонт двигателя. Регулярная проверка состояния натяжного ролика при замене ремня/цепи – обязательна.

Риски езды с неисправным роликом для двигателя

Неисправный натяжной ролик ГРМ Приоры теряет способность поддерживать корректное натяжение ремня, что провоцирует его проскальзывание или смещение. Это нарушает синхронизацию работы распределительного и коленчатого валов, создавая условия для критических сбоев в цикле двигателя.

Вибрации и посторонние шумы (металлический стук, вой) из-под капота сигнализируют о разрушении подшипника ролика. Игнорирование этих признаков приводит к ускоренному износу смежных компонентов: ремня ГРМ, сальников, шкивов помпы и генератора.

Основные последствия для двигателя

Обрыв ремня ГРМ: Рыхлый или заклинивший ролик резко увеличивает нагрузку на ремень. Обрыв гарантированно вызывает удар клапанов о поршни из-за рассинхронизации валов.
Деформация клапанов и поршней: Столкновение клапанов с поршнями при обрыве ведет к их погнутию, разрушению направляющих втулок и повреждению зеркала цилиндров.
Разрушение подшипника: Полный выход из строя подшипника ролика может спровоцировать заклинивание шкива. Это вызывает мгновенный обрыв ремня или повреждение его зубьев.

Стоимость ремонта после таких поломок возрастает в разы: замена клапанов, шлифовка головки блока, установка новых поршней обойдутся значительно дороже профилактической замены ролика и ремня. В худшем случае потребуется капитальный ремонт двигателя или его замена.

Симптом неисправности	Потенциальный ущерб
Свист или скрежет при запуске	Ускоренный износ ремня, разрушение подшипника
Вибрация на холостых оборотах	Деформация посадочных мест шкивов, обрыв ремня
Заклинивание ролика	Мгновенный обрыв ремня, гарантированное повреждение ГБЦ

Проверка состояния натяжного ролика ГРМ Приоры без снятия ремня

Осмотрите ролик через монтажные отверстия в защитном кожухе ГРМ или при помощи эндоскопа. Ищите глубокие трещины, сколы, расслоения резинового демпфера или следы перегрева (потемнение, оплавление). Проверьте, не смещен ли ролик относительно плоскости шкивов – это указывает на износ подшипника.

Запустите холодный двигатель и внимательно слушайте область ремня ГРМ на холостых оборотах. Характерные признаки неисправности ролика:

Монотонный гул или вой (износ подшипника)
Стук или щелчки (разрушение сепаратора подшипника)
Свист или скрип (заклинивание подшипника, перекос)

Попробуйте слегка надавить отверткой на тыльную сторону ролика через отверстие в кожухе при заглушенном двигателе. Чрезмерный люфт или заедание при вращении отверткой сигнализируют о критическом износе подшипника. Не допускайте контакта металла с ремнем!

Важно: Любые посторонние звуки из-под кожуха ГРМ, вибрации на холостом ходу или визуальные дефекты ролика требуют немедленной замены комплекта ГРМ. Продолжение эксплуатации грозит обрывом ремня и повреждением клапанов.

Необходимый набор инструментов для замены

Подготовка правильных инструментов критична для безопасной замены натяжного ролика ГРМ на Приоре. Отсутствие даже одного ключа может заблокировать процесс разборки или привести к повреждению смежных узлов.

Убедитесь в наличии всего перечня до начала работ – это исключит простои и риски некорректной установки деталей. Особое внимание уделите специнструментам для фиксации коленвала и демонтажа шкивов.

Основные инструменты

Головки и воротки:
- Трещотка с удлинителем 250 мм
- Головки на 10, 13, 15, 17, 19 мм (глубокая на 17 мм для болта шкива коленвала)
Ключи:
- Накидные: 10х12, 13х14, 17х19 мм
- Торцовый баллонный ключ на 19 мм
- Съемник стопорного кольца (типа "утиный нос")
Фиксаторы:
- Стопор коленвала (спецприспособление ВАЗ/Лада)
- Съемник шкива помпы (универсальный тип)
Вспомогательные:
- Молоток с бойком из мягкого металла
- Монтажная лопатка для демонтажа кожуха ГРМ
- Фонарь с автономным питанием

Расходные материалы и контроль:

Смазка графитовая	Для посадочного места ролика
Чистая ветошь	Удаление загрязнений с валов
Моментный динамометрический ключ	Обязателен для затяжки болта натяжителя (85-102 Н·м)

Демонтаж защитного кожуха ремня ГРМ Приоры

Для доступа к натяжному ролику и ремню ГРМ необходимо снять защитный кожух, состоящий из двух частей: верхней и нижней. Работы выполняются на остывшем двигателе при снятой минусовой клемме аккумулятора. Убедитесь в наличии необходимых инструментов: ключи на 10, головка Торкс Т-30, трещоточный вороток.

Предварительно снимите декоративную пластиковую накладку двигача (при её наличии), открутив саморезы крепления. Освободите пространство вокруг кожуха, отсоединив патрубок воздуховода, идущий к дроссельному узлу, ослабив хомуты ключом на 10. Снимите кронштейн троса привода дроссельной заслонки, открутив две гайки ключом на 10.

Снятие верхней части кожуха

Крепление осуществляется пятью саморезами Torx Т-30:

Три расположены сверху вдоль кромки кожуха
Два скрыты под резиновой заглушкой справа (вытащите её плоской отвёрткой)

Аккуратно выкрутите все саморезы, избегая перекоса биты. Снимите верхнюю часть кожуха движением вверх. Если деталь "прикипела", слегка постучите по краям ладонью.

Снятие нижней части кожуха

Перед демонтажом поверните коленчатый вал за болт шкива ключом на 19, совместив метку на маховике с прорезью в картере сцепления (видно через смотровое окно). Это исключит случайный контакт клапанов с поршнями при проворачивании шкивов. Крепление включает:

Два самореза Torx Т-30 снизу (доступны после снятия верхней части)
Один болт ключом на 10 у основания возле помпы
Фиксатор проводов форсунок (отожмите пластиковую защёлку)

Открутите крепёж, отсоедините фиксатор жгута. Снимите нижнюю часть кожуха, потянув её на себя и вниз. При сопротивлении проверьте, не осталось ли скрытых креплений.

Элемент кожуха	Количество крепежа	Тип крепежа
Верхняя часть	5 шт.	Саморезы Torx T30
Нижняя часть	3 шт.	2 самореза T30 + болт на 10

Уложите снятые детали чистой пластиковой поверхностью вверх во избежание царапин. Перед установкой нового натяжного ролика очистите посадочные места кожуха от грязи и масла ветошью.

Ослабление натяжения ремня перед работой

Ослабление натяжения ремня ГРМ является обязательной процедурой перед снятием или установкой натяжного ролика, ремня или других компонентов привода на автомобиле Lada Priora. Невыполнение этого шага делает демонтаж элементов невозможным из-за сильного натяжения ремня и фиксации ролика в рабочем положении.

Для ослабления необходимо воздействовать на механизм натяжителя, который удерживает ремень в заданном положении. На Приоре применяется автоматический натяжитель пружинного типа с фиксирующим механизмом. Ослабление происходит путем снятия этой фиксации, что позволяет пружине натяжителя расслабиться и освободить давление на ролик.

Порядок ослабления натяжения

Обеспечьте доступ к натяжителю: снимите правое переднее колесо и защиту двигателя (при необходимости).
Найдите корпус натяжителя ремня ГРМ. На его тыльной стороне расположен фиксирующий элемент (часто шестигранник под ключ или шлиц под отвертку).
Поверните фиксатор против часовой стрелки (обычно на 90° или до характерного щелчка), используя подходящий инструмент (ключ, отвертку).
Удерживая фиксатор в повернутом положении, осторожно проверните корпус натяжителя по часовой стрелке (в сторону, противоположную рабочему натяжению). Это сожмет пружину и ослабит давление натяжного ролика на ремень.
Верните фиксатор в исходное положение (по часовой стрелке). Ремень останется в ослабленном состоянии, так как пружина натяжителя теперь удерживается в сжатом виде.

Важные замечания: Работу проводите при холодном двигателе. Избегайте резких движений при повороте натяжителя – пружина обладает значительным усилием. После ослабления ремень должен свободно двигаться рукой в пределах шкивов, но не спадать с них.

Извлечение старого натяжного ролика с посадочного места

После ослабления натяжного болта и снятия приводного ремня аксессуаров, снимите защитный кожух ГРМ для обеспечения доступа к узлу натяжителя. Зафиксируйте положение коленвала метками на шкиве и блоке цилиндров через смотровое окно, предотвращая смещение фаз газораспределения.

Отверните ключом на 17 мм центральный болт крепления ролика, удерживая его шестигранником на 6 мм в торцевой части. При коррозии обработайте резьбовое соединение проникающей смазкой типа WD-40, выждав 10-15 минут для раскоксовки.

Техника демонтажа

Снимите пружинный механизм натяжителя, аккуратно отведя его в сторону от ролика
Захватите корпус ролика съемником с универсальными лапами или монтировкой
Приложите равномерное усилие на себя, раскачивая деталь из стороны в сторону
Избегайте перекоса – выпрессовывайте строго вдоль оси посадочного пальца

Проблема	Решение
Ролик не снимается	Прогреть феном посадочное место до 70-80°C
Сорваны грани фиксатора	Использовать экстрактор для поврежденных болтов

Важно: Не применяйте ударные инструменты – деформация посадочного стакана блока цилиндров потребует сложного ремонта. После демонтажа очистите посадочное место металлической щеткой и проверьте отсутствие задиров на поверхности пальца.

Установка нового ролика и регулировка натяжения

Подготовьте новый натяжной ролик ГРМ, соответствующий модели двигателя Приоры (8 или 16 клапанов). Очистите посадочную площадку от загрязнений и остатков старой смазки. Убедитесь, что крепежный болт и резьбовые отверстия в блоке цилиндров не имеют повреждений.

Установите ролик на штатное место, совместив монтажные отверстия. Предварительно нанесите тонкий слой графитовой смазки на опорную поверхность. Затяните центральный болт крепления с моментом 35–50 Н∙м без фиксации натяжения – это выполняется позже.

Процедура регулировки

Проворачивайте коленчатый вал за болт крепления шкива по часовой стрелке на 2–3 оборота для распределения нагрузки. Ослабьте центральный болт ролика на 1/4 оборота. Автоматический натяжитель подпружиненной конструкции самостоятельно займет рабочее положение. При использовании механического натяжителя:

Ослабьте контргайку регулировочного болта
Поворачивайте болт ключом до достижения нормального усилия
Зафиксируйте положение контргайкой

Проверьте натяжение ремня:

Метод проверки	Критерий правильности
Прогиб пальцем	5–7 мм при усилии 10 кгс посередине самого длинного участка
Звуковая проверка	Отсутствие высокочастотного звона или дребезжания на холостых оборотах

Затяните центральный болт ролика с указанным моментом (45–50 Н∙м для 16V). Убедитесь в отсутствии перекосов ремня и совпадении меток ГРМ после двух полных оборотов коленвала. При отклонении меток повторите процедуру регулировки.

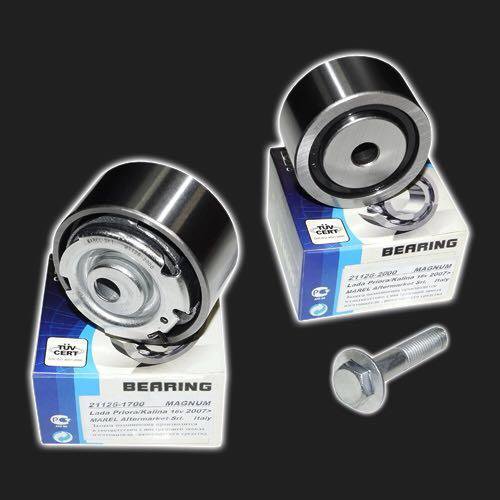

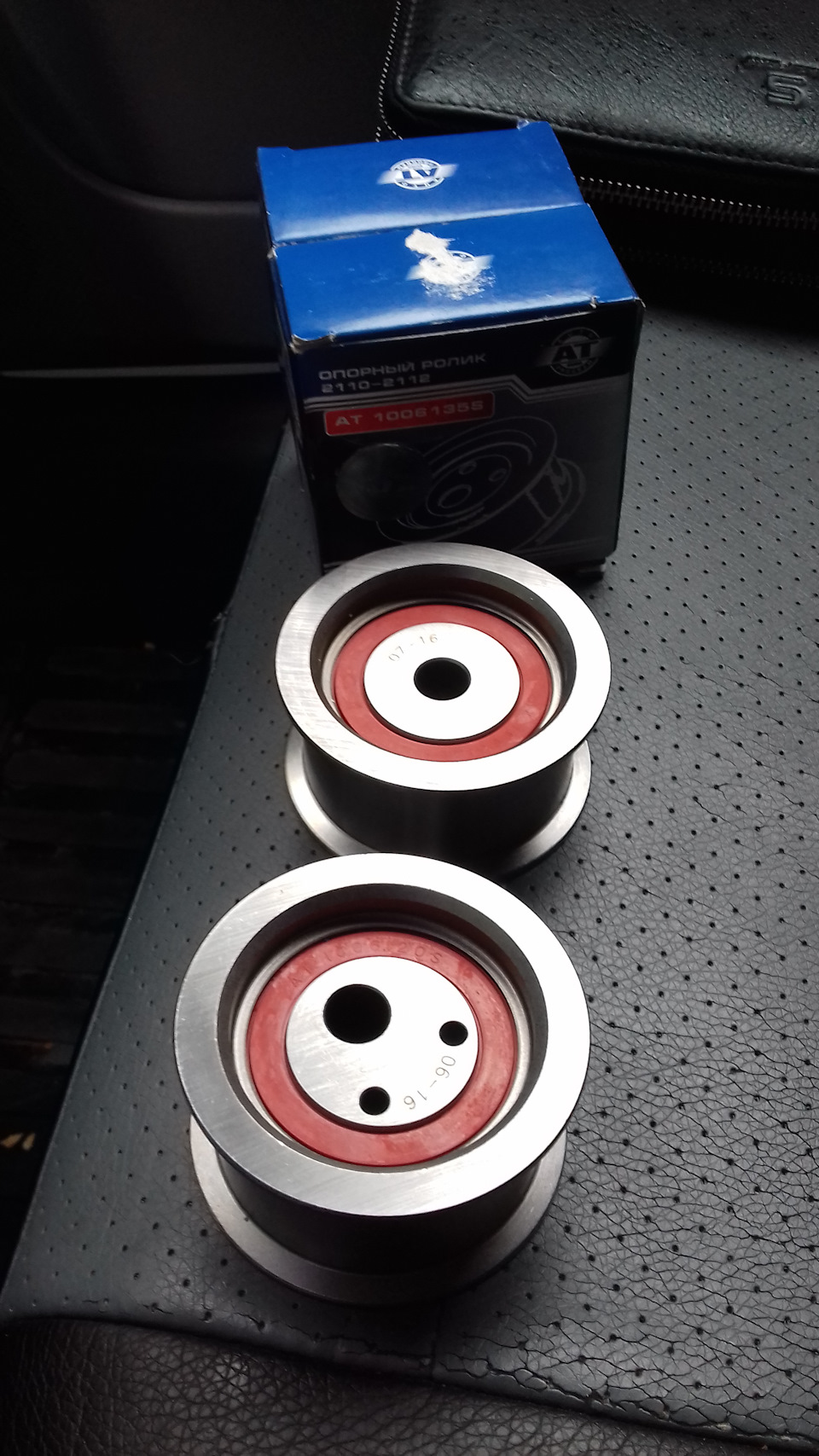

Критерии выбора качественного ролика для Приоры

Надежность натяжного ролика напрямую влияет на ресурс ремня ГРМ и безопасность двигателя Приоры. Некачественная деталь способна спровоцировать перескок зубьев или обрыв ремня, что приводит к встрече клапанов с поршнями и капитальному ремонту силового агрегата.

При выборе ролика необходимо анализировать несколько ключевых параметров, гарантирующих его долговечность и корректную работу в системе газораспределения. Игнорирование этих критериев существенно повышает риски преждевременного выхода из строя.

Ключевые аспекты выбора

Производитель:
- Оригинальные ролики (Артикул LADA: 2108-1006120)
- Проверенные аналоги: Gates, INA, SNR, LYNXauto
- Избегайте безымянных брендов без сертификации
Конструкция подшипника:
- Закрытый двухрядный подшипник с металлическим сепаратором
- Наличие двойного лабиринтного уплотнения от влаги и пыли
- Отсутствие люфта при вращении рукой (новый ролик)
Материалы исполнения:
- Корпус: армированный стекловолокном термостойкий полиамид
- Ось: закаленная сталь с антикоррозийной обработкой
- Рабочая поверхность: точная обточка без заусенцев
Совместимость и геометрия:
- Соответствие посадочным размерам штатного ролика Приоры
- Проверка диаметра обоймы (оригинал: 24 мм)
- Контроль соосности отверстий и параллельности плоскостей
Упаковка и маркировка:
- Четкая гравировка логотипа и номера детали на корпусе
- Наличие голограмм, защитных стикеров на фирменной упаковке
- Указание страны производства и стандартов качества (ISO, ГОСТ)

Важно: всегда меняйте ролик вместе с ремнем ГРМ и помпой, даже если старая деталь внешне исправна. Ресурс комплектующих синхронизирован, а частичная замена повышает риск дисбаланса системы.
