Руководство по эксплуатации зарядного устройства Кедр-Авто 4А для автомобильных АКБ Как пользоваться зарядным устройством Кедр-Авто 4А для автомобильных аккумуляторов

Статья обновлена: 18.08.2025

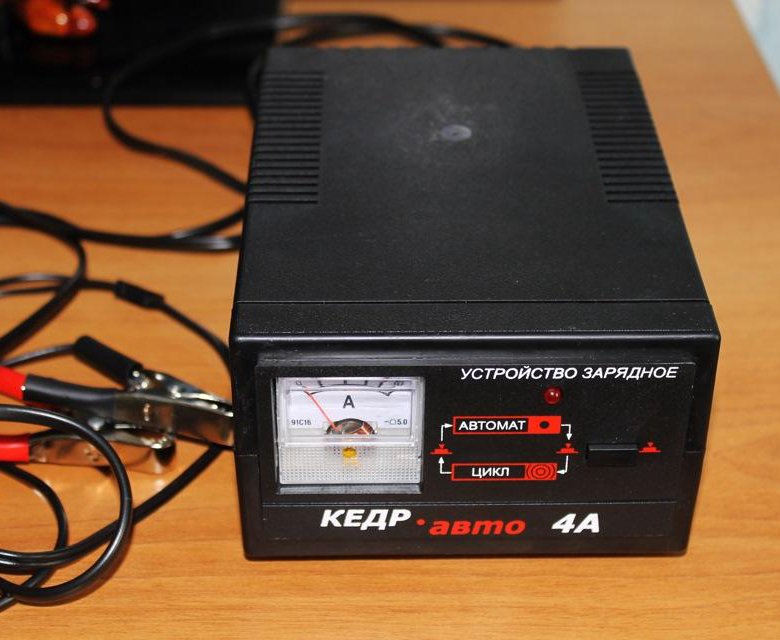

Зарядное устройство Кедр-Авто 4А предназначено для восстановления емкости свинцово-кислотных аккумуляторных батарей транспортных средств.

Правильная эксплуатация устройства требует четкого следования инструкции во избежание повреждения АКБ и обеспечения безопасности пользователя.

Требования к сети подключения и вентиляции

Перед подключением зарядного устройства "Кедр-Авто 4А" к электрической сети убедитесь, что параметры сети соответствуют техническим требованиям устройства.

Обеспечение адекватной вентиляции в зоне зарядки является обязательным условием безопасной эксплуатации, так как в процессе зарядки аккумуляторной батареи выделяются взрывоопасные газы.

Требования к электрической сети

Напряжение питающей сети: 220 В ±10%, частота 50 Гц.
Розетка должна быть исправна, иметь надежный контакт и обязательно должна быть заземлена (использование переходников без заземляющего контакта недопустимо).
Сечение проводов питающей линии должно соответствовать потребляемой мощности устройства (рекомендуется не менее 1.5 мм²).
Запрещается подключать устройство к сети через удлинители, не рассчитанные на ток нагрузки более 6 А, или в случае их неисправности.

Требования к вентиляции и размещению

Зарядку аккумуляторной батареи производите только в хорошо проветриваемом помещении (гараж, мастерская с принудительной вентиляцией, открытое пространство).
Обеспечьте свободную циркуляцию воздуха вокруг аккумулятора и зарядного устройства. Минимальные расстояния:
- Не менее 0.5 метра от аккумулятора и зарядного устройства до любых стен, перегородок или крупных предметов.
- Не менее 1 метра от аккумулятора и зарядного устройства до источников открытого огня, искр, нагревательных приборов или любых устройств, способных вызвать искрообразование.
Категорически запрещается заряжать аккумулятор:
- В жилых помещениях (комнаты квартиры, дома).
- В замкнутых, непроветриваемых пространствах (ящики, шкафы, ниши без притока воздуха).
- В непосредственной близости от легковоспламеняющихся материалов, жидкостей или газов.

Соблюдение требований к вентиляции критически важно для предотвращения скопления взрывоопасной газовой смеси (гремучего газа) и возникновения пожара или взрыва.

Порядок подключения проводов к клеммам аккумулятора

Перед началом работ убедитесь, что зарядное устройство отключено от сети 220В. Проверьте целостность проводов и зажимов типа "крокодил".

Определите полярность клемм аккумулятора: положительная (+) обычно имеет красную крышку или маркировку, отрицательная (-) – черную или серую.

Этапы подключения

Красный провод (+): закрепите зажим на положительной клемме АКБ.
Черный провод (-): закрепите зажим на отрицательной клемме АКБ или "массе" автомобиля.
Проверьте надежность контакта: зажимы не должны касаться друг друга или корпуса батареи.
Только после этого подключите ЗУ к электросети.

Безопасная последовательность включения в электросеть

Строгое соблюдение порядка подключения предотвращает искрение, скачки напряжения и потенциальное повреждение электронных компонентов устройства. Игнорирование этих правил может привести к выходу из строя как зарядного устройства, так и аккумуляторной батареи.

Перед подключением к сети убедитесь в исправности розетки и отсутствии повреждений на сетевом шнуре. Регулятор тока заряда должен находиться в минимальном положении, а селектор режимов – в позиции "Выкл".

Порядок действий:

Подсоедините зажимы к клеммам аккумулятора в последовательности:
- Красный зажим (+) – на положительную клемму АКБ
- Черный зажим (-) – на отрицательную клемму или массу автомобиля
Проверьте надежность контакта зажимов и отсутствие их соприкосновения между собой
Вставьте сетевую вилку в розетку переменного тока ~220 В
Переведите селектор в режим "Авто" или "Зима" в зависимости от условий
Плавно поверните регулятор тока до достижения требуемого значения (максимум 4А)

Этап	Контрольный признак
Корректное подключение	Зеленый индикатор "Сеть" горит постоянно
Начало зарядки	Загорается желтый индикатор "Заряд"

При обнаружении искрения, запаха гари или нетипичного гула немедленно обесточьте устройство через сетевую вилку. Запрещено отсоединять клеммы при работающем заряднике – это вызывает опасные перенапряжения.

Определение текущего состояния заряда аккумулятора

Перед подключением зарядного устройства «Кедр-Авто 4А» необходимо оценить остаточный заряд АКБ. Для этого выполните замер напряжения на клеммах батареи с помощью мультиметра, установленного в режим измерения постоянного тока (DCV) с диапазоном 0-20 В. Убедитесь, что аккумулятор отсоединён от бортовой сети автомобиля и «отдохнул» без нагрузки минимум 2 часа.

Снимите показания мультиметра, приложив щупы к соответствующим полярным выводам АКБ. Сопоставьте полученное значение с таблицей зависимости напряжения от уровня заряда:

Напряжение (В)	Состояние заряда
12.70–12.90	100%
12.50–12.60	75%
12.20–12.30	50%
12.00–12.10	25%
<11.90	Разряжена

Критические случаи:

При напряжении ниже 10.8 В аккумулятор считается глубоко разряженным. Зарядка возможна только в ручном режиме с минимальным током (1А).
Показания выше 12.9 В указывают на недавнюю зарядку или поверхностный заряд – дайте АКБ «остыть» 3-4 часа перед повторным замером.

Для точности проведите 3 замера с интервалом в 30 минут. Если напряжение нестабильно или снижается, возможны:

Сульфатация пластин
Внутреннее замыкание
Потеря ёмкости

Контроль температурного режима во время зарядки

Зарядка аккумулятора является электрохимическим процессом, интенсивность которого напрямую зависит от температуры окружающей среды и самого аккумулятора. Использование зарядного устройства "Кедр-Авто 4А" требует соблюдения определенного температурного диапазона для обеспечения безопасности, эффективности зарядки и сохранения ресурса батареи.

Оптимальная температура для проведения зарядки автомобильного аккумулятора с помощью "Кедр-Авто 4А" лежит в пределах от +10°C до +25°C. Крайне не рекомендуется начинать или продолжать зарядку, если температура аккумулятора или окружающего воздуха выходит за границы рабочего диапазона устройства, указанного в его технических характеристиках (обычно от 0°C до +40°C). Нарушение этих условий может привести к серьезным последствиям.

Риски и меры контроля

Контроль температуры во время зарядки включает несколько аспектов:

Начальная температура АКБ: Никогда не заряжайте глубоко разряженный аккумулятор, принесенный с сильного мороза (ниже -10°C), сразу после заноса в тепло. Дайте ему отогреться до температуры выше 0°C (желательно до +10°C), иначе возможна быстрая сульфатация пластин и резкое падение емкости.
Контроль нагрева во время зарядки:
- Периодически (хотя бы раз в 1-2 часа) проверяйте температуру корпуса аккумулятора на ощупь. Допустимый нагрев – корпус теплый, но не горячий.
- Обращайте внимание на температуру клемм и проводов зарядного устройства. Сильный нагрев может указывать на плохой контакт или превышение допустимого тока для данного АКБ.
Действия при перегреве:
1. Немедленно отключите зарядное устройство "Кедр-Авто 4А" от сети.
2. Дайте аккумулятору и зарядному устройству остыть до безопасной температуры.
3. Проверьте уровень и плотность электролита (если АКБ обслуживаемый).
4. Убедитесь в отсутствии внешних причин перегрева (прямые солнечные лучи, близость отопительных приборов, плохая вентиляция помещения).
5. Возобновляйте зарядку только после полного остывания, контролируя температуру еще более внимательно. Если перегрев повторяется – прекратите зарядку и проконсультируйтесь со специалистом.
Автоматика ЗУ: Зарядное устройство "Кедр-Авто 4А" имеет защиту от перегрева своих внутренних компонентов. При достижении критической температуры корпуса ЗУ, автоматика может отключить ток зарядки до остывания. Однако эта защита не отменяет необходимости контроля температуры аккумулятора пользователем.

Последствия несоблюдения температурного режима:

Температурное условие	Риск для аккумулятора	Риск для процесса зарядки
Зарядка при слишком низкой температуре (< 0°C)	Ускоренная сульфатация пластин, резкое снижение емкости, риск замерзания электролита в разряженном АКБ.	Низкая эффективность зарядки, недозаряд.
Зарядка при слишком высокой температуре (> +40°C)	Ускоренная коррозия пластин, деформация пластин, "выкипание" электролита, риск теплового разгона (особенно для необслуживаемых АКБ).	Повышенное газовыделение, высокий саморазряд, риск перезаряда из-за снижения напряжения полного заряда.
Перегрев АКБ во время зарядки	Оплавление сепараторов, замыкание пластин, необратимое повреждение АКБ, риск взрыва гремучего газа.	Некорректная работа автоматики ЗУ, возможное повреждение зарядного устройства.

Заключение: Постоянный контроль температуры аккумулятора и окружающей среды – обязательное условие безопасной и эффективной работы с зарядным устройством "Кедр-Авто 4А". Превышение допустимых температурных границ не только снижает качество зарядки, но и создает реальную угрозу выхода из строя аккумулятора и возникновения аварийной ситуации.

Расшифровка светодиодной индикации устройства

Светодиодные индикаторы на панели зарядного устройства "Кедр-Авто 4А" визуально отображают текущий режим работы и состояние заряда аккумулятора. Корректная интерпретация сигналов обеспечивает безопасную эксплуатацию и контроль процесса.

Каждый светодиод соответствует определенному этапу зарядки или диагностической информации. Ниже приведена расшифровка значений индикации для типовых рабочих ситуаций.

Светодиод	Цвет	Значение
СЕТЬ	Красный	Устройство подключено к сети 220В, готово к работе
ЗАРЯД	Зеленый	Идет процесс зарядки аккумулятора постоянным током
АВТО	Желтый	Активирован автоматический режим (регулировка тока по уровню заряда)
ПОЛНО	Зеленый	Аккумулятор полностью заряжен, зарядка прекращена

Особые состояния

Мигает "ЗАРЯД" + горит "АВТО" - режим десульфатации (восстановление батареи)
Не горит "СЕТЬ" при подключении - отсутствие напряжения в сети или неисправность ЗУ
Не загорается "ЗАРЯД" после подключения АКБ - проверьте полярность клемм или целостность цепи

Действия при переходе в режим фиксированного тока

При достижении напряжением на клеммах аккумулятора значения 14.4 В устройство автоматически переключается в режим стабилизации силы тока. В этом состоянии зарядное устройство поддерживает постоянный ток на уровне 4 А, предотвращая опасное повышение напряжения. Данный этап критичен для глубокой зарядки без перегрева электролита.

Контролируйте показания амперметра и вольтметра на панели прибора. Сила тока должна оставаться на отметке 4 А, а напряжение – постепенно расти до 15-16 В. Если стрелка амперметра не опустилась до 4 А после перехода в режим, убедитесь в отсутствии ошибок подключения или неисправности АКБ.

Порядок действий

Не отключайте устройство – процесс стабилизации тока является штатной стадией зарядки
Ежеквартально проверяйте уровень электролита в банках АКБ (при обслуживаемых моделях)
Прекратите зарядку при появлении признаков кипения электролита или резкого запаха
При срабатывании тепловой защиты (автоотключение) дайте устройству остыть 15-20 минут

Длительность фазы зависит от ёмкости и состояния батареи. О завершении сигнализирует снижение тока до 0.5-1 А при стабильном напряжении 14.4 В. Для кальциевых АКБ допускается достижение 16 В перед автоматическим переходом в режим поддержки.

Автоматическое отключение по окончании цикла зарядки

Функция автоматического отключения в зарядном устройстве "Кедр-Авто 4А" прекращает подачу тока на аккумулятор при достижении полного заряда. Это предотвращает перезаряд и повреждение батареи из-за чрезмерного газовыделения или перегрева электролита.

Система контролирует напряжение на клеммах, анализируя его рост в течение фиксированного времени. Когда скорость увеличения напряжения падает ниже порогового значения, что характерно для завершения зарядного цикла, срабатывает алгоритм отключения питания. Индикатор "СЕТЬ" гаснет, сигнализируя об окончании процесса.

Принцип работы и особенности

Устройство использует метод отключения по отрицательному дельту-напряжения (ΔV). При полном заряде свинцово-кислотного АКБ напряжение начинает незначительно снижаться после достижения пика. Микропроцессор "Кедр-Авто" фиксирует это падение на 10-15 мВ и размыкает цепь.

Ключевые преимущества функции:

Снижение риска выкипания электролита
Увеличение срока службы аккумулятора
Пожарная безопасность при длительном подключении
Энергоэффективность (потребление 0 Вт после отключения)

Важные условия корректного срабатывания:

Температура АКБ	От -10°C до +40°C
Начальное напряжение	Не ниже 8 В
Ёмкость АКБ	55-75 А·ч (оптимально)

При подключении сильно разряженных или дефектных аккумуляторов автоматика может не сработать. В таких случаях индикатор "АКБ" продолжает гореть красным, сигнализируя о необходимости ручного контроля. Рекомендуется периодически проверять температуру корпуса батареи при зарядке глубоко разряженных экземпляров.

Отключение устройства от сети и аккумулятора

После завершения зарядки аккумулятора произведите отключение зарядного устройства в строгой последовательности. Убедитесь, что индикатор окончания зарядки (при наличии) подтверждает полный заряд батареи перед любыми действиями.

Соблюдайте указанный порядок операций для предотвращения искрения, короткого замыкания и потенциального повреждения оборудования. Никогда не отсоединяйте клеммы при включенном в сеть устройстве.

Отключите питание устройства:
- Извлеките сетевую вилку из розетки 220В
- Убедитесь в погасании всех световых индикаторов на корпусе
Отсоедините клеммы от аккумулятора:
- Сначала снимите отрицательный зажим (чёрный, маркировка «-») с минусовой клеммы АКБ
- Затем снимите положительный зажим (красный, маркировка «+») с плюсовой клеммы
Выполните финальные действия:
- Осмотрите клеммы аккумулятора на отсутствие повреждений
- Протрите зажимы устройства сухой тканью при необходимости
- Смотайте кабели для хранения

Критически важно: порядок отсоединения клемм (сначала минус, затем плюс) обязателен для исключения искрообразования при случайном контакте положительного зажима с кузовом автомобиля.

Меры предосторожности при работе с сульфатированными батареями

Сульфатация пластин значительно снижает производительность аккумулятора и требует особого подхода при зарядке. Игнорирование специфики таких батарей может привести к их полному выходу из строя или опасным ситуациям.

Зарядное устройство "Кедр-Авто 4А" имеет режим "ЦИКЛ", предназначенный для десульфатации, но его применение требует строгого соблюдения правил безопасности. Основные риски связаны с повышенным газовыделением и нагревом.

Ключевые правила безопасности

Проветривание: Работайте только в хорошо проветриваемых помещениях. В процессе десульфатации выделяются взрывоопасные газы (кислород, водород).
Контроль электролита: Убедитесь, что уровень электролита покрывает пластины до начала зарядки. Оголенные пластины в режиме десульфатации могут разрушиться.
Запрет открытого огня: Не курите и не используйте искрящие приборы рядом с батареей во избежание взрыва газовой смеси.
Температурный мониторинг: Регулярно проверяйте температуру корпуса АКБ рукой. Прекратите зарядку немедленно при нагреве выше 45°C.
Используйте только режим "ЦИКЛ": Обычные режимы зарядки ("БЫСТРЫЙ", "МАЛЫЙ ТОК") для сульфатированных батарей неэффективны и опасны перегревом.
Защита глаз и кожи: Надевайте очки и перчатки. Попадание электролита на кожу или в глаза вызывает химические ожоги.
Отсоединение клемм: Перед подключением "Кедра" всегда снимайте АКБ с автомобиля и отсоединяйте клеммы.
Ограничение времени: Не оставляйте процесс десульфатации без присмотра. Максимальная длительность цикла указана в инструкции к "Кедр-Авто 4А".

Условия хранения и транспортировки зарядного устройства

Храните устройство в сухом, хорошо проветриваемом помещении при температуре от -20°С до +40°С. Избегайте длительного воздействия прямых солнечных лучей и источников тепла. Оптимальная относительная влажность воздуха – не более 85% без образования конденсата.

Исключите контакт прибора с химически агрессивными веществами (кислоты, щелочи, растворители). Не допускается размещение тяжелых предметов на корпусе зарядного устройства или его проводах. Для предотвращения деформации клемм и корпуса обеспечьте устойчивое положение без механических нагрузок.

Ключевые требования

Защита от влаги: Используйте герметичную упаковку при повышенной влажности или риске попадания воды
Транспортировка: Фиксируйте устройство во избежание ударов. Вибрационные нагрузки не должны превышать 5G
Сейсмическая безопасность: Не храните на высоте более 2 метров в сейсмоопасных зонах

Фактор	Допустимые значения	Критические условия
Атмосферное давление	86-106 кПа	Разгерметизация при перелетах
Вибрация при перевозке	до 15 Гц (0.5 мм амплитуда)	Ударная тряска свыше 30 минут

Перед длительным хранением (более 3 месяцев):
- Отключите от сети
- Протрите корпус сухой тканью
- Упакуйте в оригинальную тару
Запрещено хранить совместно с аккумуляторами в заряженном состоянии
При транспортировке зимой: выдержите 2 часа перед включением при комнатной температуре
