Руль мотоцикла - ключевой элемент управления

Статья обновлена: 18.08.2025

Руль мотоцикла представляет собой не просто точку управления направлением движения. Этот компонент является сложным техническим узлом, связывающим волю водителя с поведением машины на дороге. От его конструкции и характеристик напрямую зависят точность маневрирования, стабильность траектории и общая управляемость двухколесного транспорта.

Инженерные решения, применяемые при производстве рулевого управления, учитывают множество факторов: распределение веса, тип подвески, динамические нагрузки и специфику эксплуатации. Материалы изготовления, геометрия крепления и эргономика рукоятей формируют критически важный интерфейс между человеком и механизмом.

Понимание принципов работы рулевой системы позволяет объективно оценивать характеристики мотоцикла и осознанно выбирать оптимальную конфигурацию для конкретных задач. Техническое состояние этого узла непосредственно влияет на безопасность передвижения.

Конструкция и материалы: влияние на вес, прочность и вибрации

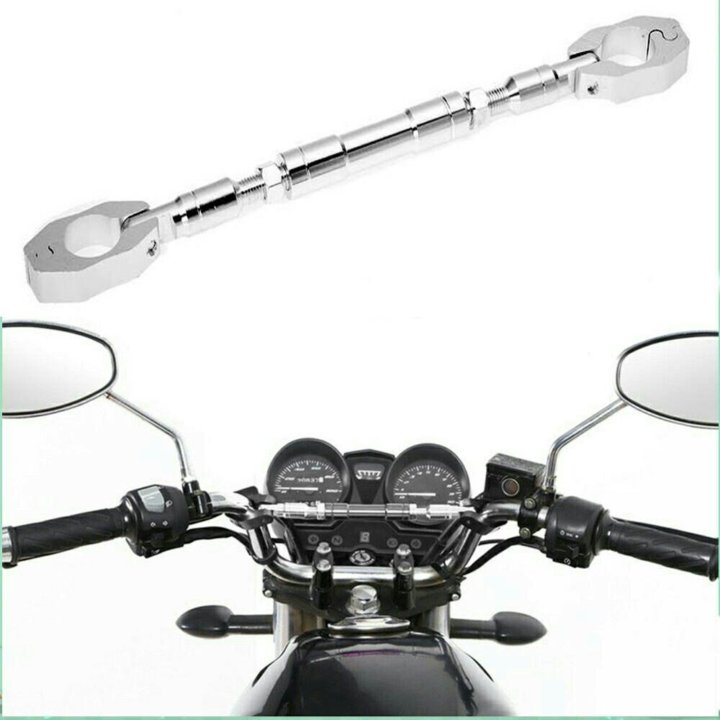

Конструкция руля определяется его геометрией: одно- или двухэлементные модели (цельные либо составные), наличие поперечин (crossbar) для жесткости, а также формой (прямой, поднятый, "рога" и т.д.). Цельные рули легче и прочнее за счет монолитной структуры, но ограничивают регулировку. Составные варианты позволяют гибко настраивать высоту и угол наклона, но увеличивают вес и число соединений – потенциальных точек вибрации.

Выбор материалов напрямую влияет на эксплуатационные характеристики. Сталь (хромомолибденовая) обеспечивает максимальную прочность и демпфирование вибраций, но значительно утяжеляет конструкцию. Алюминиевые сплавы (чаще 6061 или 7075-T6) сокращают массу на 30-50% по сравнению со сталью, сохраняя высокую жесткость, однако хуже гасят высокочастотные колебания. Углепластик (карбон) сочетает минимальный вес с исключительной жесткостью, но критичен к ударным повреждениям и требует сложного производства.

Ключевые аспекты взаимодействия

Вес: Карбоновые рули – самые легкие (от 200 г), алюминий – средний сегмент (300-500 г), сталь – тяжелее (от 600 г). Снижение массы улучшает маневренность и снижает нагрузку на крепления.
Прочность: Сталь выдерживает максимальные статические и ударные нагрузки. Алюминий требует утолщения стенок для достижения аналогичной прочности. Карбон анизотропен – прочен на изгиб, но уязвим при точечных ударах.
Вибрации: Сталь эффективно гасит вибрации двигателя и дорожного полотна за счет внутреннего демпфирования. Алюминий и карбон передают больше высокочастотных вибраций на рукоятки, требуя установки виброгасящих грипс или утяжелителей.

Материал	Влияние на вес	Влияние на прочность	Влияние на вибрации
Сталь	Высокий (+)	Максимальная ударная вязкость	Лучшее демпфирование
Алюминий	Средний (-30-50% к стали)	Высокая жесткость, чувствителен к надломам	Умеренная передача ВЧ-вибраций
Карбон	Минимальный (до -60% к стали)	Исключительная жесткость на изгиб, хрупкость при ударах	Максимальная передача вибраций

Дополнительные элементы (накладки, демпферы, системы крепления) также корректируют характеристики. Например, резиновые вставки в креплениях снижают вибропередачу, а титановые болты уменьшают общий вес. Оптимальный выбор балансирует между требованиями к массе мотоцикла, стилем езды и допустимым уровнем вибраций.

Эргономика: подбор высоты и ширины для комфорта водителя

Правильная настройка высоты руля напрямую влияет на распределение нагрузки при длительной езде. Слишком низкое положение вызывает чрезмерный наклон корпуса, приводя к онемению рук и болям в пояснице, а завышенная установка нарушает управляемость на скорости и увеличивает сопротивление ветру. Оптимальная высота обеспечивает естественный изгиб в локтях при легком наклоне туловища, снижая утомляемость без потери контроля.

Ширина рулевой перекладины определяет рычаговое усилие при маневрировании и амплитуду движений. Узкий руль улучшает прохождение плотного потока машин, но требует больших физических затрат на повороты, тогда как чрезмерно широкий снижает точность управления и повышает риск зацепов при фильтрации. Идеальная ширина соответствует естественному развороту плеч водителя в его стандартной посадке, сохраняя баланс между легкостью вращения и стабильностью.

Ключевые параметры подбора

Рост водителя: определяет базовые требования к высоте и выносу руля относительно седла
Стиль езды: спорт-рули ниже и уже для агрессивного управления, туристические – шире и выше для релаксации
Конструктивные ограничения: максимальный подъем/вынос без критического натяжения тросов и гидролиний

Проблема	Причина	Решение
Дрожь в руках	Слишком широкий руль	Укорочение на 2-5 см
Онемение пальцев	Низкий руль + длинные рычаги	Установка подъемных пластин
Боли в запястьях	Неправильный угол наклона грипс	Корректировка хвата (15-20° внутрь)

Безопасность: диагностика люфтов и профилактика поломок

Регулярная диагностика люфтов в рулевом управлении критична для безопасности. Нежелательный свободный ход руля проявляется как заметный стук или ощутимое смещение руля при резком торможении или наезде на препятствие. Основные узлы для проверки включают подшипники рулевой колонки, шарниры рулевых тяг (если применимо) и крепление руля к вилке.

Люфты создают неконтролируемую задержку реакции мотоцикла на действия водителя, ухудшая стабильность на прямой и точность в поворотах. Игнорирование проблемы ведет к ускоренному износу деталей, риску внезапного заклинивания рулевого механизма или потере управления на скорости.

Профилактика и обслуживание

Эффективная профилактика включает следующие обязательные процедуры:

Периодическая проверка затяжки: Контроль момента затяжки гайки рулевой колонки согласно спецификациям производителя (обычно требует динамометрического ключа).
Смазка подшипников: Регламентная замена смазки в подшипниках рулевой колонки при плановом ТО или признаках коррозии/шума.
Визуальный осмотр: Поиск трещин, деформаций на руле, вилке, траверсах и крепеже. Особое внимание – зонам сварных швов.
Проверка состояния: Оценка износа шаровых шарниров рулевых тяг (на моделях с телескопической вилкой и отдельным рулевым механизмом) на предмет выработки или повреждения пыльников.

Превентивные меры значительно снижают риск отказа:

Мойка мотоцикла без направленной струи воды под высоким давлением в область рулевой колонки.
Избегание ударов по рулю (например, при падении или транспортировке), способных деформировать компоненты или нарушить регулировку.
Немедленное устранение даже незначительных люфтов – их усиление происходит прогрессивно.

Замена изношенных подшипников или шарниров – операция, требующая специализированного инструмента и навыков. Настоятельно рекомендуется доверять ее выполнение сертифицированным мото-механикам. Использование только оригинальных или рекомендованных производителем запчастей гарантирует соответствие нагрузкам.

Список источников

При подготовке материалов о конструкции и функциях руля мотоцикла использовались специализированные технические издания, производственная документация и экспертные публикации в области мотоинженерии.

Следующие источники содержат детальную информацию о проектировании, эргономике и безопасности данного компонента.

Техническая литература и стандарты

ГОСТ Р ИСО 612-2020 "Дорожные транспортные средства. Габаритные размеры мотоциклов"
"Конструкция мотоциклов: системы управления и трансмиссии" (А.В. Громов, изд. Машиностроение)
Технические руководства производителей: Harley-Davidson Touring Models Service Manual
SAE International Journal of Vehicle Dynamics: исследования по биомеханике управления

Журнал "Мото": спецвыпуск "Эволюция рулевого управления" (№4/2022)
Материалы конференции FISITA "Динамика двухколесного транспорта"
Патентные документы USPTO: системы демпфирования рулевых колонок
