Рулевая рейка ОКА - ответы на частые вопросы

Статья обновлена: 18.08.2025

Рулевая рейка – ключевой элемент системы управления автомобилем ОКА, напрямую влияющий на безопасность и комфорт вождения.

В этой статье собраны наиболее частые вопросы владельцев о диагностике, неисправностях и ремонте рулевых реек ОКА.

Где находится рулевая рейка на автомобиле ОКА?

Рулевая рейка на автомобиле ОКА расположена в передней части шасси. Она закреплена под двигателем на подрамнике передней подвески. Ориентировочно деталь находится между передними колесами в зоне центральной оси автомобиля.

Для визуального доступа необходимо поднять машину на подъемнике или заехать на смотровую яму. Рейка скрыта за защитой картера двигателя и другими элементами поддона, поэтому часто требует демонтажа пластиковых/металлических щитков для детального осмотра или ремонта.

Особенности расположения

Конструктивные связи рейки:

  • Спереди соединена с рулевыми тягами, ведущими к поворотным кулакам колес
  • Сверху через карданный вал присоединена к рулевой колонке, идущей из салона
  • Корпус жестко зафиксирован болтами на подрамнике

Важно: При поиске ориентируйтесь на характерную цилиндрическую форму корпуса (примерно 40-50 см в длину) и симметричные рулевые наконечники по бокам. На работающем двигателе деталь легко идентифицировать по характерному стуку при повороте руля.

Основные компоненты рулевой рейки ОКА

Рулевая рейка ОКА относится к механизмам реечного типа и состоит из взаимосвязанных деталей, обеспечивающих преобразование вращательного движения рулевого вала в линейное перемещение тяг. Все компоненты размещены в защитном корпусе и работают под значительными нагрузками.

Конструкция включает механические элементы для передачи усилия и вспомогательные детали, гарантирующие герметичность и стабильность работы узла. От состояния каждого компонента напрямую зависит точность управления автомобилем.

Ключевые элементы конструкции

  • Корпус (картер) – алюминиевая или чугунная литая основа, обеспечивающая жесткую фиксацию компонентов и защиту от внешних воздействий.
  • Зубчатая рейка – стальная планка с фрезерованными зубьями, непосредственно соединенная с рулевыми тягами. Совершает поступательное движение при повороте руля.
  • Ведущая шестерня – коническая шестерня на конце рулевого вала, находящаяся в постоянном зацеплении с зубьями рейки. Передает крутящий момент от рулевой колонки.
  • Опорная втулка – тефлоновая или металлокомпозитная направляющая, поддерживающая рейку в корпусе и минимизирующая люфт при перемещении.
  • Прижимная пружина с регулировочной гайкой – система компенсации зазора между шестерней и рейкой, позволяющая корректировать износ сопряженных деталей.
  • Сальники и уплотнительные кольца – резинотехнические элементы, предотвращающие утечку смазки и попадание абразивных частиц внутрь корпуса.
  • Стопорные кольца и фиксаторы – крепежные детали, удерживающие компоненты в заданном положении относительно оси движения.

Признаки неисправности рулевой рейки на Оке

Неисправности рулевой рейки проявляются характерными симптомами, требующими немедленной диагностики. Игнорирование этих признаков приводит к ухудшению управляемости и повышает аварийную опасность.

Основные сигналы о проблемах с рулевой рейкой на Оке связаны с изменением поведения руля, появлением посторонних звуков и утечек жидкости. Раннее выявление неполадок снижает стоимость ремонта.

Ключевые симптомы

  • Стук или скрежет в передней подвеске при движении по неровностям или поворотах
  • Люфт рулевого колеса – свободный ход руля превышает 10-15 градусов
  • Тяжелое вращение руля (особенно на месте) или его заедание
  • Подтекание гидравлической жидкости под автомобилем в зоне рулевой рейки
  • Неравномерный износ протектора на передних колесах
  • Вибрация руля при движении, усиливающаяся с ростом скорости
  • Самопроизвольный увод автомобиля в сторону без воздействия на руль
Сопутствующий признак Возможная причина
Скрежет при повороте Износ зубьев рейки или шестерни
Пятна жидкости на пыльниках Разгерметизация сальников
Руль не возвращается в нейтраль Деформация корпуса рейки

Почему стучит рулевая рейка при движении по неровностям?

Почему стучит рулевая рейка при движении по неровностям?

Стук в рулевой рейке на неровностях возникает из-за появления люфта в её механизме. Когда колесо попадает на кочку, ударная нагрузка передаётся на рейку, а изношенные компоненты не могут жёстко зафиксировать подвижные части, вызывая характерный металлический стук. Это свидетельствует о критическом износе деталей.

Основные причины связаны с нарушением геометрии сопряжённых элементов и потерей плотности посадки. Зазоры между компонентами позволяют деталям перемещаться с ударом при изменении вектора нагрузки. Ниже перечислены конкретные источники проблемы.

Распространённые причины стука

  • Износ втулок рейки: Пластиковые или металлокомпозитные втулки деформируются, образуя зазор между корпусом и рейкой
  • Выработка зубчатой пары: Зазор в зацеплении шестерни вала руля и зубчатой рейки из-за механического износа
  • Дефект подшипника вала: Разрушение опорного подшипника шестерни, вызывающее осевой люфт
  • Ослабление креплений: Проседание или поломка резинометаллических сайлентблоков крепления рейки к подрамнику
  • Повреждение пыльников: Трещины гофры приводят к попаданию грязи и воды, ускоряющей износ
  • Деформация корпуса: Перекосы после ударов нарушают соосность деталей

Важно: Стук может усиливаться при повороте руля, что указывает на износ именно в зоне контакта зубьев. Диагностика включает проверку люфта рулевого вала, целостности пыльников и тест на свободный ход рейки при приложении усилия к тягам.

Из-за чего возникает люфт руля на Оке?

Люфт рулевого колеса на Оке возникает из-за износа или неисправности компонентов рулевого механизма. Основные причины связаны с естественной эксплуатационной выработкой деталей, отсутствием своевременного обслуживания или механическими повреждениями.

Ключевые факторы, провоцирующие появление люфта:

  • Износ зубчатой пары рейки и шестерни – основной узел, где зазор между зубьями напрямую создаёт свободный ход руля.
  • Деформация или износ опорных втулок рейки – вызывает поперечное смещение рейки при нагрузке.
  • Выработка шаровых шарниров рулевых тяг и наконечников – люфт в соединениях передаётся на рулевое колесо.
  • Ослабление креплений рулевого механизма – болты картера рейки или кронштейнов со временем теряют момент затяжки.
  • Износ подшипников рулевой колонки – приводит к свободному ходу вала без передачи усилия на рейку.
  • Дефекты карданного шарнира рулевого вала – зазоры в шлицевом соединении или крестовине.
  • Неправильная регулировка зацепления рейки – чрезмерный зазор между шестернёй и рейкой из-за ошибок при обслуживании.

Почему тяжело крутится руль на Оке?

Основная причина тяжелого вращения руля на автомобилях Ока связана с неисправностями рулевого механизма, особенно рулевой рейки, и элементов гидроусилителя руля (ГУР), если он установлен. Отсутствие обслуживания или естественный износ компонентов приводят к повышенному сопротивлению при повороте.

Конструкция рулевого управления Ока достаточно проста, но чувствительна к загрязнениям, утечкам жидкости и механическому износу. Проблема чаще проявляется на непрогретой машине в холодное время года или при движении на низких скоростях.

Основные причины тяжелого руля

  • Низкий уровень жидкости ГУР или ее качество: Утечки в шлангах, сальниках рейки или бачке уменьшают объем жидкости. Старая, загрязненная жидкость теряет свойства.
  • Неисправность насоса ГУР: Износ крыльчатки, подшипников или дефект шкива снижают давление в системе.
  • Завоздушивание системы ГУР: Пузырьки воздуха в жидкости из-за утечек или неправильной замены снижают эффективность усиления.
  • Износ рулевой рейки: Коррозия вала рейки, деформация зубьев, износ втулок или подшипников создают механическое сопротивление.
  • Повреждение карданчика рулевой колонки: Заедание шарнира или отсутствие смазки в промежуточном валу.
  • Проблемы с покрышками: Сильно низкое давление, несоответствующий размер или износ шин увеличивают усилие.
  • Дефекты подвески: Заклинивание шаровых опор, сайлентблоков рычагов или опор стоек.
ПризнакВозможная причина
Руль тяжелый "на холодную"Густая жидкость ГУР, начальный износ рейки/насоса
Скрежет при поворотеИзнос подшипников насоса ГУР, задиры на рейке
Руль дергается/провалы усилияВоздух в системе, низкий уровень жидкости, износ насоса
Течь в районе рейкиИзнос сальников рейки, повреждение корпуса

Важно! Игнорирование проблемы приводит к ускоренному износу деталей и полному отказу ГУР. Диагностику начинают с проверки уровня и состояния жидкости ГУР, осмотра целостности шлангов и поиска подтеков. Механические неисправности рейки или подвески требуют углубленного обследования на СТО.

Течет масло из рулевой рейки: как определить место утечки?

Утечка масла из рулевой рейки требует немедленной диагностики, так как снижение уровня жидкости приводит к ухудшению управляемости и повреждению узла. Игнорирование проблемы вызывает повышенный износ деталей и полный отказ рулевого управления.

Для точного выявления источника утечки выполните следующие действия на заглушенном автомобиле с сухим рулевым механизмом (предварительно удалив старые подтёки). Обращайте внимание на характерные зоны протечек.

Ключевые точки проверки

Основные места утечек гидравлической жидкости в рулевой рейке:

  • Уплотнительные манжеты на штоках (ближе к колесам) – масляные пятна или потёки на внутренней стороне пыльников.
  • Сальник гидравлического клапана (в районе рулевой колонки) – следы жидкости под картером рейки у входного вала.
  • Соединения шлангов – осмотрите места крепления трубок высокого давления и обратной магистрали.
  • Корпус распределителя – трещины или повреждения на металлических поверхностях.

Методы диагностики

  1. Визуальный осмотр – используйте фонарь для поиска свежих масляных следов на корпусе, соединениях и защитных чехлах.
  2. Контроль пыльников – сожмите гофру: наличие жидкости внутри подтверждает износ сальников штока.
  3. Тест на герметичность под давлением – запустите двигатель, покрутите руль до упора (удерживая 2-3 секунды) и проверьте критические точки на предмет активного протекания.
  4. Добавление красителя – введите флуоресцентную присадку в бачок ГУР, после пробной поездки используйте УФ-лампу для точного определения микротрещин.
Признак Вероятная причина
Масло на пыльнике штока Износ сальника рейки
Пятна у рулевого вала Протечка сальника клапана
Влажные штуцера/трубки Негерметичность соединений или трещины в трубках

Важно: После обнаружения утечки прекратите эксплуатацию авто – ремонт или замена рейки обязательны. Временная доливка жидкости не устраняет причину!

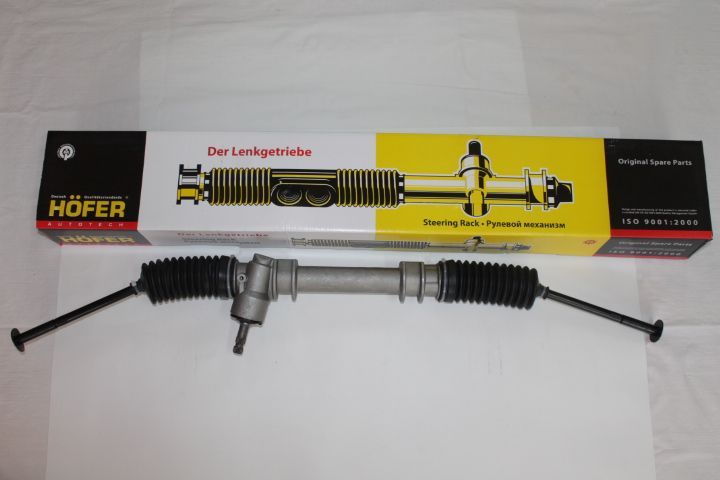

Сколько стоит новая рулевая рейка на Оку?

Стоимость новой рулевой рейки для автомобилей Ока варьируется в зависимости от производителя, региона покупки и типа магазина (официальный дилер, онлайн-платформа, авторазбор). Цены на оригинальные и аналоговые запчасти существенно различаются.

Диапазон цен актуален на 2023-2024 год и может меняться под влиянием курса валют, логистических издержек и сезонного спроса. Учитывайте затраты на установку при планировании бюджета.

Факторы, влияющие на цену

  • Тип рейки: Электрические модели дороже механических
  • Бренд: Оригинал (GM-AVTOVAZ) vs аналоги (Самара, Гранат, KRAFT)
  • Гарантия: Наличие и срок гарантийного обслуживания
Тип рейки Ценовой диапазон (руб.) Популярные производители
Оригинальная (GM-AVTOVAZ) 18 000 – 25 000 Завод АВТОВАЗ
Качественный аналог 9 500 – 16 000 Самара, Гранат
Бюджетный аналог 6 000 – 9 000 KRAFT, TRW

Важно: При покупке проверяйте совместимость артикулов и наличие сертификатов. Избегайте подделок в упаковках без маркировки.

Экономия на качественной рейке может привести к повторному ремонту через 10-15 тыс. км пробега.

Как проверить состояние рулевой рейки без снятия?

Проверка рулевой рейки без демонтажа основывается на выявлении косвенных признаков износа. Основные методы включают визуальный осмотр, оценку шумов, люфтов и поведения руля при движении.

Для точной диагностики потребуется помощник и соблюдение мер безопасности (зафиксированные колеса, работа на ровной поверхности). Исключите предварительно неисправности подвески, ШРУСов и рулевых тяг.

Основные методы диагностики

  1. Визуальный осмотр пыльников и корпуса:

    Проверьте целостность защитных чехлов (гофр) на концах рейки. Разрывы, трещины или подтеки масла указывают на попадание грязи и износ сальников. Осмотрите корпус на следы гидравлической жидкости (для ГУР).

  2. Тест на стук и вибрации:

    При выключенном двигателе резко покачивайте руль влево-вправо. Характерные щелчки или глухой стук из района рейки сигнализируют о износе зубьев или подшипников.

  3. Контроль люфта рулевого колеса:

    Замерьте свободный ход руля при прямолинейном положении колес. Люфт свыше 10-15° может указывать на выработку в центральной части рейки.

  4. Проверка усилия поворота:

    Заведите двигатель (для ГУР/ЭУР). Поворачивайте руль от упора до упора. Тугое вращение, рывки или неравномерное усилие – признаки деформации рейки, задиров или заклинивания.

  5. Тест-драйв по неровностям:

    При движении по кочкам прислушивайтесь к глухим ударам в передней части. Отпустите руль на ровном участке – увод автомобиля в сторону часто связан с закусыванием рейки.

Симптом Возможная проблема в рейке
Стук при проезде неровностей Износ зубчатой пары, втулок
Подтекание жидкости ГУР Износ сальников, трещины корпуса
Руль не возвращается в ноль Деформация вала, заклинивание
Вибрация на руле Выработка опорных втулок

Можно ли отрегулировать рулевую рейку на Оке самостоятельно?

Регулировка рулевой рейки на Оке направлена на устранение люфта руля путём изменения затяжки специальной гайки. Эта процедура технически выполнима в гаражных условиях при наличии инструментов и чёткого понимания процесса.

Неправильная регулировка приведёт к ускоренному износу рейки, заклиниванию руля или утечке гидравлической жидкости. Ошибки создают прямую угрозу безопасности движения, поэтому при отсутствии опыта и диагностического оборудования настоятельно рекомендуется обращаться в сервис.

Инструкция по самостоятельной регулировке

  1. Зафиксируйте автомобиль на ровной поверхности, установите противооткатные упоры и снимите минусовую клемму АКБ.
  2. Демонтируйте пластиковую защиту рулевого вала под капотом для доступа к регулировочному узлу.
  3. Ослабьте контргайку (ключ на 19 мм) на штоке рейки. Медленно затягивайте регулировочную гайку (ключ на 13 мм) по часовой стрелке – не более 15-20 градусов за один подход.
  4. После каждого подтягивания проверяйте люфт: руль должен вращаться без заеданий, а зазор не превышать 5-10 мм.
  5. Зафиксируйте положение регулировочной гайки контргайкой, соберите узлы в обратном порядке.

Критические требования:

  • Запрещено использовать ударный инструмент
  • Температура окружающей среды – выше +5°C
  • Обязательна последующая проверка углов установки колёс

При появлении тугого хода руля, гула гидроусилителя или биения в движении – немедленно прекратите эксплуатацию авто и проведите диагностику!

Как подтянуть рулевую рейку для устранения люфта?

Как подтянуть рулевую рейку для устранения люфта?

Подтяжка рулевой рейки выполняется для компенсации износа механизма и снижения свободного хода руля. Важно убедиться, что люфт вызван именно ослаблением рейки, а не износом наконечников рулевых тяг или шаровых опор.

Перед началом работ подготовьте необходимые инструменты: ключи (чаще всего на 17, 19 или 22 в зависимости от модели), шестигранник, домкрат, опоры и ветошь. Автомобиль должен стоять на ровной поверхности с выключенным двигателем.

Порядок действий

  1. Зафиксируйте автомобиль:
    • Поставьте на ручной тормоз
    • Установите противооткатные упоры под колеса
    • Приподнимите переднюю часть домкратом и закрепите на опорах
  2. Очистите регулировочный узел:
    • Найдите контргайку (обычно на корпусе рейки у рулевой колонки)
    • Удалите грязь ветошью, обработайте резьбу WD-40 при необходимости
  3. Выполните регулировку:
    • Ослабьте контргайку ключом
    • Затяните регулировочный винт (шестигранником) на 15-20° по часовой стрелке
    • Зафиксируйте положение, затянув контргайку с моментом 40-60 Н∙м
  4. Проверьте результат:
    • Опустите автомобиль, запустите двигатель
    • Проверьте люфт руля в движении (на скорости до 40 км/ч)
    • Убедитесь в отсутствии закусывания руля в крайних положениях

Внимание: Перетяжка может привести к ускоренному износу рейки и заеданию руля. Если люфт сохраняется после 2-3 попыток регулировки – требуется диагностика или замена узла.

Важно: Для некоторых моделей ОКА (особенно после 2003 г.) процедура требует демонтажа пластмассового кожуха рулевой колонки. При возникновении сложностей обратитесь к специалистам.

Когда нужна полная замена рулевой рейки?

Полная замена рулевой рейки требуется при критических повреждениях основных компонентов, которые невозможно устранить ремонтом или регулировкой. Решение принимается после диагностики, когда восстановление работоспособности узла другими методами исключено.

Отказ от своевременной замены приводит к прогрессирующему ухудшению управления: увеличивается люфт руля, появляются стуки и вибрации, возникает риск полного отказа рулевого механизма в движении.

Критические случаи, требующие замены

  • Механическое разрушение корпуса: трещины, сколы или деформации от ударов
  • Неустранимый износ зубьев рейки/шестерни: когда регулировка не компенсирует зазоры
  • Коррозия вала рейки: глубокое поражение металла с потерей прочности
  • Выработка посадочных мест подшипников: невозможность фиксации новых деталей
  • Внутренние повреждения гидравлической части: износ распределительных гильз, не подлежащих реставрации

Этапы снятия рулевой рейки на Оке

Этапы снятия рулевой рейки на Оке

Снятие рулевой рейки требует строгого соблюдения последовательности действий и мер безопасности. Перед началом работ убедитесь в наличии необходимого инструмента и подготовьте рабочее пространство.

Обязательно зафиксируйте автомобиль противооткатными упорами и снимите клеммы с аккумулятора. Работы рекомендуется выполнять на подъемнике или смотровой яме для обеспечения доступа к узлам под днищем.

  1. Демонтаж колес и защитных элементов
    • Снимите передние колеса автомобиля
    • Удалите пластиковые защиты двигателя (при наличии)
    • Демонтируйте грязезащитные щитки в районе рулевых тяг
  2. Отсоединение рулевых тяг
    • Выбейте пальцы рулевых наконечников из поворотных кулаков
    • Открутите контргайки крепления тяг к рейке
    • Снимите тяги, отсоединив их от механизма рейки
  3. Отсоединение рулевого вала
    • В салоне снимите декоративную накладку рулевой колонки
    • Ослабьте стяжной хомут карданного вала рулевого управления
    • Отсоедините вал от входного вала рейки
  4. Демонтаж креплений рейки
    • Открутите болты крепления кронштейнов рейки к подрамнику
    • Снимите резиновые опоры вместе с металлическими скобами
    • Проверьте отсутствие остающихся подключений (датчики ГУР на модификациях с усилителем)
  5. Извлечение рулевой рейки
    • Аккуратно отведите механизм в сторону от подрамника
    • Выведите вал рейки через технологическое окно в моторном щите
    • Извлеките узел в сборе через нижнюю часть моторного отсека

Как разобрать рулевую рейку для ремонта?

Перед разборкой тщательно очистите корпус рейки от грязи и масла. Зафиксируйте узел в тисках через мягкие прокладки, исключая деформацию корпуса.

Подготовьте чистую рабочую зону, контейнеры для мелких деталей и специнструменты: съёмник стопорных колец, динамометрический ключ, зубило для меток. Рекомендуется фотографировать этапы демонтажа.

Последовательность разборки

  1. Снимите пыльники: Отожмите пластиковые хомуты крепления защитных чехлов. Аккуратно стащите пыльники с направляющих.
  2. Демонтируйте тяги:
    • Выбейте шплинты крепления
    • Открутите контргайки наконечников
    • С помощью съёмника отсоедините рулевые тяги от рейки
  3. Извлеките вал рейки:
    • Снимите стопорное кольцо с торца корпуса
    • Выбейте пластиковый упорный подшипник лёгкими ударами молотка
    • Аккуратно вытяните вал с зубчатой частью
  4. Разберите опорный узел:
    • Открутите гайку прижимной втулки
    • Извлеките пружину и сухарь
    • Достаньте прижимной механизм
  5. Демонтируйте сальники: Подденьте манжеты отвёрткой с защищённым жалом. Удалите все уплотнители из посадочных мест.

Критические моменты

Деталь Особенности демонтажа Риски
Стопорные кольца Используйте спецклещи. Маркируйте сторону установки Деформация колец при неаккуратном снятии
Зубчатый вал Вытягивайте строго вдоль оси без перекосов Задиры на тефлоновом покрытии
Пружина прижима Контролируйте сжатие при откручивании гайки Внезапное расконтряжение

Все извлечённые детали промойте в керосине. Обязательно замените все резиновые уплотнения и деформированные шайбы при сборке.

Какие втулки чаще всего изнашиваются в рейке?

В рулевой рейке ОКА критичному износу подвержены преимущественно полимерные втулки скольжения, обеспечивающие плавное перемещение зубчатого вала. Их разрушение напрямую влияет на появление люфта руля, стуков и ухудшение точности управления.

Наиболее уязвимыми являются следующие элементы:

  • Нижняя направляющая втулка – расположена в корпусе рейки со стороны рулевых тяг. Принимает основные ударные нагрузки от неровностей дороги, истирается быстрее остальных.
  • Верхняя опорная втулка – фиксирует вал ближе к рулевой колонке. Из-за постоянного давления и трения теряет геометрию, провоцируя радиальный люфт.
  • Упорная втулка рейки – установлена на торце зубчатого штока (со стороны регулировочного винта). Контролирует осевое смещение, при износе вызывает продольный стук и вибрации.

Реже выходят из строят бронзовые или металлокерамические втулки (при их наличии в модификациях), но их замена сложнее и требует специнструмента. Регулярная диагностика состояния полимерных направляющих – ключевое условие долговечности рейки.

Какие сальники нужно менять при ремонте?

При ремонте рулевой рейки ОКА обязательной замене подлежат все основные сальники, обеспечивающие герметичность гидравлической системы. Ключевыми являются сальник поршня рейки и два сальника вала рулевой рейки (с левой и правой стороны корпуса).

Дополнительно рекомендуется заменить все вспомогательные уплотнения: кольца штуцеров гидролиний, сальник распределительного вала (при его наличии в конструкции), а также осмотреть и обновить резиновые пыльники. Комплексная замена гарантирует отсутствие течей и продлевает срок службы узла.

Основные сальники для замены:

  • Сальник поршня рейки (золотника) – герметизирует камеру поршня, предотвращая утечку жидкости при создании давления.
  • Сальники вала рулевой рейки (2 шт.) – защищают зоны выхода вала из корпуса, исключают протечки жидкости и попадание грязи.

Дополнительные уплотнения:

  1. Уплотнительные кольца штуцеров гидравлических трубок (вход/выход).
  2. Сальник распределительного вала (если установлен в вашей модификации рейки).
  3. Резиновые пыльники тяг (при повреждении).

Чем смазать рулевую рейку при сборке?

При сборке рулевой рейки смазка выполняет критическую роль: снижает трение между шестерней и зубчатой рейкой, защищает от коррозии, предотвращает износ и появление стуков. Неправильный выбор материала сокращает ресурс узла и провоцирует преждевременный выход из строя.

Требования к смазочному материалу включают высокую адгезию, устойчивость к вымыванию, стойкость к экстремальным давлениям (EP) и перепадам температур от -40°C до +120°C. Обязательна совместимость с резиновыми уплотнениями рейки.

Рекомендуемые типы смазок

  • Специализированные пластичные смазки для рулевых реек (например, Molykote P-40, Loctite LB 8108). Содержат дисульфид молибдена (MoS₂) или противозадирные присадки. Обеспечивают максимальную защиту при ударных нагрузках.
  • Литиевые высокотемпературные смазки (типа Литол-24 или Xado Grease). Обладают хорошей водостойкостью, но требуют проверки совместимости с уплотнениями конкретной модели рейки.
  • Синтетические смазки на полимочевинной основе. Отличаются стабильностью свойств, долговечностью и нейтральностью к резиновым деталям.
Тип смазки Особенности Применяемость
С дисульфидом молибдена Антифрикционный эффект, защита при высоких нагрузках Для реек с усилителем и прямого механического управления
Литиевая Универсальность, доступность Только при подтверждённой совместимости с уплотнениями
Полимочевинная Длительный срок службы, термостабильность Для современных реек с электроусилителем (ЭУР)

Запрещено использовать: графитовые смазки, солидол, ЦИАТИМ-201 или трансмиссионные масла. Они не обеспечивают необходимой адгезии, разрушают резиновые сальники или теряют свойства при нагреве.

Как заменить пыльники рулевой рейки на Оке?

Подготовьте необходимые инструменты и материалы: домкрат с подставками, баллонный ключ, набор рожковых ключей, плоскогубцы, новую пару пыльников (например, 1118-3404045), хомуты, ветошь и WD-40.

Обеспечьте безопасные условия: установите автомобиль на ровную площадку, зафиксируйте задние колеса противооткатными башмаками, снимите клеммы с аккумулятора.

Последовательность работ

  1. Ослабьте гайки крепления передних колес
  2. Поднимите переднюю часть авто домкратом и установите на подставки
  3. Снимите колеса, открутив крепежные гайки полностью
  4. Отсоедините рулевые тяги:
    • Сбрызните резьбу шаровых пальцев WD-40
    • Выбейте пальцы молотком через деревянную проставку
    • Открутите контргайку тяги ключом на 19 мм
  5. Демонтируйте старые пыльники:
    • Ослабьте хомуты отверткой или пассатижами
    • Сдвиньте пыльник по валу рейки
    • Очистите посадочные места от грязи
  6. Установите новые пыльники:
    1. Нанесите мыльный раствор на вал рейки
    2. Наденьте пыльник широкой частью к корпусу рейки
    3. Проверьте совпадение пазов с выступами на корпусе
    4. Затяните хомуты с усилием 2-3 Н·м
  7. Соберите узел в обратной последовательности:
    • Присоедините рулевые тяги с моментом затяжки 42-62 Н·м
    • Установите колеса, затяните гайки крест-накрест

Обязательно проверьте уровень жидкости в бачке ГУР после завершения работ и прокачайте систему, поворачивая руль от упора до упора при работающем двигателе на холостых оборотах.

Контрольная точкаМомент затяжки (Н·м)
Гайка шарового пальца42-62
Хомут пыльника2-3
Колесные гайки65-80

Важно: Не допускайте проворачивания пыльников после установки – это приведет к их преждевременному износу. При обнаружении течей жидкости ГУР или повреждений рейки выполните ремонт до установки новых пыльников.

Порядок установки и центровки рулевой рейки

Правильная установка и центровка рулевой рейки критически важны для безопасности и корректной работы рулевого управления. Отклонения в процессе монтажа приводят к уводу автомобиля в сторону, неравномерному износу покрышек и повышенной нагрузке на детали ходовой части.

Работы требуют использования специального инструмента: динамометрического ключа для соблюдения моментов затяжки, подъемника или смотровой ямы, а также наборов гаечных ключей. Перед началом убедитесь, что передние колеса выставлены строго прямо.

Пошаговая процедура монтажа

Пошаговая процедура монтажа

  1. Подготовка крепежных элементов
    Очистите резьбовые соединения на кузове и обработайте их графитовой смазкой. Проверьте целостность резиновых втулок и сальников рейки.
  2. Предварительная фиксация
    Установите рейку на штатные посадочные места, наживите крепежные болты без затяжки. Совместите фланец карданного вала рулевой колонки с приводным шлицем рейки.
  3. Центрирование механизма
    • Поверните руль до упора влево, отметьте крайнее положение
    • Поверните руль до упора вправо, подсчитайте полные обороты
    • Верните руль на половину полученного количества оборотов

    Это положение соответствует центру хода рейки.

  4. Фиксация крепежа
    Затяните болты крепления корпуса рейки к кузову крест-накрест с моментом 40-60 Н·м (точное значение уточняйте в мануале). Зафиксируйте гайку карданного соединения.

Контрольные операции после установки:

  • Проверьте отсутствие перекоса корпуса рейки относительно продольной оси автомобиля
  • Убедитесь в плавности хода руля без заеданий во всем диапазоне
  • Проверьте уровень жидкости в гидросистеме (для ГУР)
  • Обязательно выполните регулировку развала-схождения колес

Важно: При первом движении избегайте резких маневров. После 200-300 км пробега проверьте момент затяжки всех крепежных элементов и отсутствие течей рабочей жидкости.

Какой момент затяжки креплений рулевой рейки?

Точное значение момента затяжки креплений рулевой рейки критически важно для безопасности и правильной работы рулевого управления. Недостаточный момент приводит к люфтам и вибрациям, а чрезмерный – к деформации деталей или разрушению резьбовых соединений.

Конкретные цифры зависят от модели автомобиля и типа крепежа. Всегда сверяйтесь с официальным руководством по ремонту (например, Renault, LADA, Nissan) для вашего авто. Универсальных значений не существует – даже в рамках бренда LADA параметры различаются для Granta, Vesta или Niva.

Ключевые рекомендации

  • Демпферные втулки (опоры): Обычно 25–40 Н·м (например, LADA Granta – 30–35 Н·м).
  • Кронштейны крепления к кузову: Чаще 65–95 Н·м (Renault Logan – 85 Н·м).
  • Гайки рулевых тяг: Требуют осторожности – 30–55 Н·м (чрезмерная затяжка повреждает наконечники).
  • Болты картера рейки: До 100–120 Н·м на некоторых моделях (уточняйте в мануале).

Обязательные правила:

  1. Затяжка всегда производится динамометрическим ключом с предварительной протяжкой в черновую.
  2. Резьбу очищайте от грязи и обрабатывайте графитовой смазкой (не маслом!).
  3. Соблюдайте последовательность затяжки (например, крест-накрест для кронштейнов).
  4. После установки проверьте отсутствие перекосов рейки и ход руля без заеданий.
Тип крепления Примерный диапазон (Н·м) Важно!
Втулки рейки 25–40 Перетяжка вызывает жесткость руля
Кронштейны кузова 65–95 Требует точного соблюдения схемы
Гайки тяг 30–55 Используйте контргайки или фланец

Игнорирование регламента момента затяжки – прямая угроза управляемости. При отсутствии данных для вашего авто обратитесь к дилеру или специализированным сервисным базам (например, TecDoc, ElsaWin).

Нужно ли делать сход-развал после замены рейки?

Замена рулевой рейки напрямую влияет на геометрию подвески и систему управления. Даже при аккуратном демонтаже и установке новой детали, параметры углов установки колес (сход-развала) неизбежно сбиваются.

Это происходит из-за нарушения исходных точек крепления рейки к подрамнику или кузову, изменения положения тяг и наконечников. Малейшее отклонение от заводских настроек приводит к ухудшению управляемости и ускоренному износу шин.

Почему регулировка обязательна:

  • Восстановление точности рулевого управления: Без регулировки возможен увод автомобиля в сторону, "тугость" руля или люфт.
  • Предотвращение износа резины: Неправильные углы вызывают неравномерное "съедание" протектора шин за короткий срок.
  • Гарантия безопасности: Корректная геометрия обеспечивает стабильный контакт колес с дорогой и предсказуемую реакцию на поворот руля.
  • Сохранение ресурса деталей: Некорректные нагрузки ускоряют износ подшипников ступиц, сайлент-блоков и элементов рулевого механизма.

Важно: Отказ от регулировки после замены рейки считается грубой ошибкой. Процедура требуется независимо от марки автомобиля (ОКА, ВАЗ, иномарки) и типа установленной рейки (новая, контрактная, восстановленная). Проводить ее нужно только на профессиональном стенде.

Как прокачать систему гидроусилителя после замены?

Прокачка необходима для удаления воздушных пробок из гидравлического контура после замены рулевой рейки. Воздух в системе вызывает шум, снижение эффективности усиления и преждевременный износ насоса ГУР. Без правильной прокачки возможны рывки руля и поломка узлов.

Процедура выполняется при работающем двигателе с контролем уровня жидкости. Все действия производятся плавно, без резких движений рулевым колесом. Следите за температурой жидкости – перегрев снижает эффективность прокачки.

  1. Залейте жидкость ГУР в бачок до уровня между метками MIN/MAX. Используйте только рекомендованный производителем тип жидкости.
  2. Запустите двигатель на холостом ходу. Дайте поработать 2-3 минуты без поворота руля.
  3. Медленно поворачивайте руль от упора до упора (влево-вправо) 5-7 раз. Не удерживайте колесо в крайних положениях более 3 секунд – это вызывает перегрузку насоса.
  4. Повторите цикл при 1500-2000 об/мин двигателя (2-3 раза). Контролируйте уровень жидкости, при падении – немедленно долейте.
  5. Проверьте жидкость в бачке: при наличии пузырьков/пены продолжите прокачку до их исчезновения.
  6. Заглушите двигатель. Осмотрите соединения на предмет утечек. Долейте жидкость до уровня MAX.

Критерии успешной прокачки: бесшумная работа насоса, плавный ход руля без рывков, стабильный уровень жидкости без пены после 10-15 минут работы системы.

Какое масло заливается в ГУР Оки?

В гидроусилитель руля (ГУР) Оки заливается специальная жидкость для автоматических трансмиссий (ATF), соответствующая спецификациям Dexron. Использование неподходящего масла приводит к выходу из строя насоса и резиновых уплотнений системы.

Производитель рекомендует применять жидкости класса Dexron II или Dexron III. Эти составы обеспечивают стабильную работу гидравлической системы при любых температурных режимах эксплуатации автомобиля.

Критически важные требования:

  • Тип жидкости: ATF Dexron II или ATF Dexron III
  • Категорически запрещены: моторные масла, тормозная жидкость, трансмиссионные масла для МКПП
  • Объем системы: 0.8-1.0 литра (конкретный показатель зависит от модификации)

Последствия применения неправильного масла: разбухание сальников, деформация резиновых деталей, вспенивание жидкости, повышенный износ насоса, полная потеря усилителя руля. При замене масла обязательно удаляйте старую жидкость из бачка и магистралей.

Почему гудит гидроусилитель после замены рейки?

Посторонний гул в гидроусилителе руля (ГУР) после установки новой рулевой рейки – распространённая проблема, часто связанная с нарушениями при монтаже или обслуживании системы. Звук обычно проявляется при повороте руля и может указывать на воздух в магистралях, неисправность насоса или ошибки сборки.

Устранение гула требует последовательной диагностики, так как источником могут быть несколько факторов, включая качество компонентов, правильность подключения гидравлики и совместимость деталей. Игнорирование симптомов способно привести к ускоренному износу насоса ГУР и полному отказу усилителя.

Основные причины гула

Ниже перечислены ключевые факторы, провоцирующие шум после замены рейки:

  • Завоздушивание системы: Воздушные пробки в гидравлических магистралях – самая частая причина. Возникает при:
    • Неправильной прокачке ГУР после замены (неполное удаление воздуха).
    • Негерметичности соединений трубок или шлангов (подсос воздуха).
    • Низком уровне жидкости в бачке.
  • Неисправность насоса ГУР:
    • Износ подшипников или лопастей насоса из-за естественной выработки.
    • Повреждение насоса при работе с завоздушенной системой или грязной жидкостью.
    • Несоответствие производительности насоса характеристикам новой рейки.
  • Ошибки монтажа:
    • Перетяжка или перекос креплений рейки, создающие механическое напряжение.
    • Перегиб, передавливание или касание кузовом гидравлических шлангов.
    • Использование неоригинальных или некачественных уплотнителей/прокладок.
  • Несоответствующая жидкость ГУР:
    • Применение жидкости, не рекомендованной производителем (вязкость, состав).
    • Смешивание несовместимых типов жидкостей.
    • Сильное загрязнение жидкости или наличие воды в системе.

Важно! Гул также может возникать из-за дефектов новой рейки (брак, внутренние задиры) или неправильной регулировки клапанов давления. Для точной диагностики проверьте:

  1. Уровень и состояние жидкости ГУР (пена, пузыри, мутность).
  2. Отсутствие подтёков на соединениях и насосе.
  3. Правильность прокачки системы (согласно регламенту авто).
  4. Соответствие модели рейки и жидкости спецификациям автомобиля.

В чем разница между рейкой 1111 и 11113?

В чем разница между рейкой 1111 и 11113?

Рулевые рейки 1111 и 11113 применяются на автомобилях ОКА разных лет выпуска. Основное отличие заключается в конструкции зубчатой рейки и шестерни рулевого механизма, что определяет их взаимозаменяемость и особенности установки.

Модель 1111 устанавливалась на ранних модификациях ОКА (1111), а 11113 – на более поздних версиях (11113). Ключевые различия:

Конструктивные особенности

  • Профиль зубьев: Рейка 1111 имеет прямой профиль зубьев, тогда как у 11113 – косой (шевронный), что снижает шумность и износ.
  • Количество зубьев: У 11113 их 27 (против 25 у 1111), что влияет на передаточное отношение и усилие на руле.
  • Крепление тяг: Отличается форма посадочных мест рулевых тяг – соединения не взаимозаменяемы.

Эксплуатационные отличия

Параметр 1111 11113
Передаточное число 22,5 24,1
Усилие на руле Выше Ниже на 10-15%
Совместимость с ОКА 1111 (до 1996 г.) 11113 (после 1996 г.)

При замене требуется установка соответствующей пары рейка-шестерня. Попытка установки только одного элемента приведет к ускоренному износу и заклиниванию. Совместимость с другими узлами (кардан руля, тяги) также зависит от модели рейки.

Как отличить оригинальную рейку рулевого управления ОКА от подделки?

Как отличить оригинальную рейку рулевого управления ОКА от подделки?

Оригинальная рулевая рейка ОКА имеет строго регламентированные параметры производства. Подделки часто изготавливаются с нарушением технологий и использованием низкокачественных материалов.

Визуальный осмотр и проверка документации – обязательные этапы при выборе детали. Рассмотрим ключевые критерии различий.

Основные признаки оригинальной рейки

Критерий Оригинал Подделка
Маркировка Четкая лазерная гравировка с номером детали (например, 1111-3400010), логотипом производителя (ВАЗ/ГАЗ), датой выпуска. Нанесена на корпус и бирку. Штамповка или краска, размытые символы, отсутствие логотипа. Номера не соответствуют каталогам.
Качество корпуса Литые алюминиевые сплавы без пор, ровная окраска в темно-серый/черный цвет. Отсутствие следов грубой обработки. Неровная поверхность, следы шлифовки, дешевая краска (часто светлых оттенков). Видны раковины литья.
Резьбовые соединения Аккуратная резьба на наконечниках и штуцерах, защищена пластиковыми заглушками. Сбитая или неполная резьба, отсутствие заглушек, следы коррозии.
Упаковка Плотный короб с логотипами бренда, голограммами, полными техническими данными на стикерах. Внутри – пакет с силикагелем. Мягкий картон, опечатки в тексте, смазанная печать. Отсутствие защитных элементов.

Дополнительные индикаторы:

  • Вес: Оригинал тяжелее из-за металлических компонентов (стальные валы, качественные подшипники)
  • Гарантия: Наличие официальной гарантии производителя (минимум 12 месяцев)
  • Цена: Слишком низкая стоимость – явный признак контрафакта

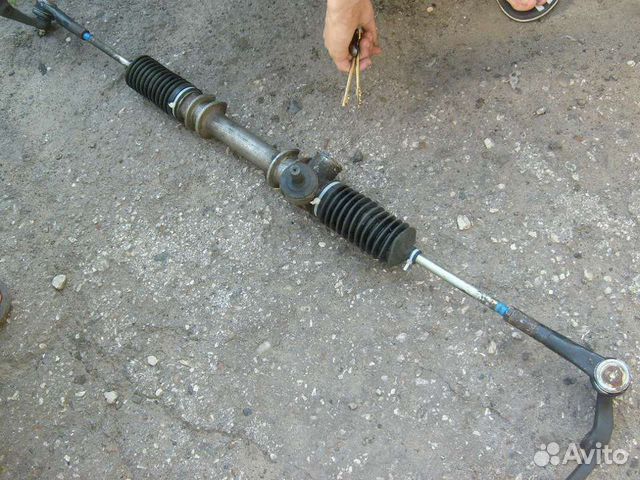

Какие аналоги рулевых реек подходят на Оку?

Для автомобилей ВАЗ Ока (1111, 11113) подходят не только оригинальные рулевые рейки, но и ряд аналогов от других моделей LADA. Основное требование – совпадение посадочных габаритов, конструкции и характеристик.

При выборе аналога важно учитывать год выпуска автомобиля и тип рулевого управления. Для ранних версий Оки (до 1996 года) с рулевой колонкой без кардана применяются рейки одного типа, для более поздних моделей – другого.

Популярные аналоги

Следующие аналоги совместимы с Окой при условии полного соответствия модели:

  • ВАЗ 2108/2109/2113/2114/2115 – наиболее распространённый вариант. Рейки от этих моделей подходят для Оки после 1996 года выпуска.
  • ВАЗ 1117-1119 (Lada Kalina 1 поколение) – требуют проверки совпадения креплений, но часто используются как замена.
  • ВАЗ 2110/2111/2112 – подходят для поздних модификаций Оки с усиленным креплением рулевой колонки.

Важные нюансы при установке аналогов:

  1. Рулевые тяги Оки короче, чем у «восьмёрок» или «девяток» – их необходимо сохранить со старой рейки.
  2. Рейки от Kalina могут требовать доработки крепления к кузову из-за разницы в кронштейнах.
  3. Электрогидравлические усилители (ЭГУР) на аналогах должны соответствовать параметрам оригинальной системы Оки.
Аналог Подходит для года выпуска Оки Необходимые доработки
ВАЗ 2108-2115 1996-2008 Использование родных тяг Оки
ВАЗ Kalina (1117-1119) 2000-2008 Корректировка кронштейнов крепления
ВАЗ 2110-2112 1998-2008 Проверка совместимости ЭГУР

Внимание: Перед установкой аналога обязательна примерка рейки на место без фиксации болтами для контроля совпадения всех точек крепления и углов работы ШРУСов.

Реечные механизмы каких производителей надежны?

При выборе реечного механизма для ОКИ ключевое значение имеет качество изготовления и соответствие заводским допускам. Оригинальные узлы от SEAZ (Самарский завод) демонстрируют предсказуемую долговечность при своевременном обслуживании.

Среди проверенных аналогов выделяются несколько брендов, чья продукция успешно прошла эксплуатационные испытания на российских дорогах. Эти производители обеспечивают должное качество металла и точность обработки ответственных компонентов.

Рекомендуемые марки

  • KF – Оптимальное сочетание цены и ресурса, стабильное качество сборки
  • BelMag – Белорусские комплектующие с повышенной коррозионной стойкостью
  • Lynx – Усиленная конструкция шестерни, комплектная поставка с тягами
  • TRW – Премиальный сегмент, использование легированных сталей

Важно: избегайте безымянных изделий "no-name" – они часто имеют критичные отклонения в геометрии и некачественные сальники. При установке любых аналогов обязательна регулировка схождения колес.

Реставрация или покупка новой рейки: что выгоднее?

Основное преимущество реставрации – существенная экономия средств. Стоимость восстановления рулевой рейки ОКА обычно составляет 30-50% от цены новой детали. При умеренном износе компонентов (сальники, втулки, подшипники) профессиональный ремонт полностью восстанавливает работоспособность узла.

Ключевым ограничением для восстановления являются критические повреждения: коррозия картера, деформация валов, сколы зубьев рейки. В таких случаях ремонт технически невозможен или экономически нецелесообразен из-за высокой стоимости работ и риска повторной поломки.

Факторы для принятия решения

Сравните основные параметры:

Критерий Реставрация Новая рейка
Стоимость 2 000 - 4 000 ₽ 8 000 - 15 000 ₽
Срок службы До 3 лет (при качественном ремонте) 5+ лет
Гарантия 3-6 месяцев 1-2 года
Время ожидания 1-3 дня (ремонт) 1 день (при наличии)

Дополнительные аспекты для оценки:

  • Качество восстановления напрямую зависит от квалификации мастера и применения оригинальных ремкомплектов
  • Срочность: при отсутствии новой рейки в наличии ремонт становится единственным вариантом
  • Комплексные проблемы: если износ рейки вызван неисправностями рулевых тяг или наконечников, замена комплекта может быть оптимальнее

Рекомендация: выбирайте реставрацию при отсутствии механических повреждений корпуса и валов. Оптимально для автомобилей с пробегом до 150 000 км. Покупка новой рейки оправдана при значительном износе, наличии бюджетных аналогов или планировании длительной эксплуатации авто.

Сколько служит отреставрированная рулевая рейка?

Срок службы отреставрированной рулевой рейки напрямую зависит от качества восстановления, условий эксплуатации и соблюдения рекомендаций по обслуживанию. При профессиональном подходе ресурс составляет от 30 000 до 80 000 км пробега.

На долговечность влияют: квалификация мастерской, степень износа оригинальных деталей перед реставрацией, использование сертифицированных комплектующих и стиль вождения. Гарантия на восстановленные узлы обычно не превышает 1 года.

Факторы, влияющие на ресурс

  • Технология восстановления: Полная замена втулок, сальников и штоков увеличивает срок службы.
  • Качество запчастей: Использование неоригинальных компонентов снижает ресурс на 30-40%.
  • Эксплуатация: Езда по бездорожью и удары по подвеске сокращают срок службы.
Критерий Ресурс (км) Риски
Профессиональный ремонт 60 000–80 000 Некачественные уплотнители
Кустарное восстановление до 30 000 Течь гидравлики, люфт

Важно: При появлении стуков, утечки жидкости или тугого хода руля необходима срочная диагностика. Регулярная замена рулевой жидкости каждые 2 года продлевает срок эксплуатации.

Почему клинит руль на поворотах после ремонта?

Заклинивание руля при повороте после восстановления рулевой рейки – критически опасная ситуация, требующая немедленной диагностики. Чаще всего проблема возникает из-за ошибок при сборке или установке компонентов, что приводит к механическому сопротивлению в системе.

Недостаточная квалификация мастера или использование некачественных запчастей также провоцируют подобные сбои. Игнорирование симптомов может вызвать полную потерю управления, поэтому важно оперативно выявить и устранить первопричину.

Основные причины заклинивания

Типичные технические просчеты, приводящие к блокировке руля:

  • Неправильная затяжка подшипников – избыточное усилие создает трение в опорных узлах
  • Деформация картера рейки – возникает при неаккуратном монтаже или применлении ударных инструментов
  • Несовместимость запчастей – установка неоригинальных втулок, шестерен или уплотнений
  • Ошибки при калибровке – некорректное выставление зазоров между шестерней и рейкой

Дополнительные факторы риска:

Загрязнение гидравлики Остатки металлической стружки в системе после ремонта
Перекос при установке Нарушение соосности рулевых тяг или валов
Неисправность ЭУР Сбои в работе электромотора усилителя (для электрореек)

Важно: При первых признаках жесткого хода или рывков руля немедленно прекратите эксплуатацию авто. Требуйте повторной проверки рейки с демонтажем – диагностика "на месте" часто не выявляет внутренних дефектов сборки.

Как установить редуктор вместо рейки на Оку?

Замена рулевой рейки на редуктор на автомобилях ОКА требует комплексной переделки рулевого управления. Этот процесс включает подбор совместимых компонентов от модели ВАЗ-2108 (или аналогичных) и их адаптацию к конструкции автомобиля. Необходимо учитывать разницу в креплениях, геометрии рулевых тяг и расположении элементов.

Основные этапы включают демонтаж старой рейки, изготовление крепежных пластин, монтаж редуктора, установку рулевых тяг и сошки, а также регулировку углов установки колес. Работы требуют профессиональных навыков, специального оборудования и обязательной проверки безопасности системы перед эксплуатацией.

Ключевые этапы установки

  1. Подготовка компонентов:
    • Редуктор и рулевая колонка от ВАЗ-2108/2109
    • Рулевые тяги и наконечники
    • Сошка и маятниковый рычаг
    • Кардан рулевого вала
  2. Демонтаж:
    • Снятие рулевой рейки и старых тяг
    • Удаление кронштейнов крепления рейки
  3. Установка редуктора:
    • Изготовление переходных пластин для крепления к лонжеронам
    • Фиксация редуктора через демпфирующие прокладки
  4. Сборка системы:
    • Монтаж маятникового рычага на правый лонжерон
    • Соединение редуктора с колонкой через карданный вал
    • Установка сошки и тяг с регулировкой длины
Параметр Рулевая рейка Редуктор
Тип усилителя Электрический (ЭУР) Отсутствует (механический)
Ресурс 80-120 тыс. км 150+ тыс. км
Сложность ремонта Высокая (замена узла) Средняя (ремонт сальников)

Важные замечания: После установки обязательна регулировка развала-схождения. Проверьте отсутствие люфтов в шарнирах и сочленениях. Учитывайте увеличение усилия на руле (отсутствие усилителя) и изменение передаточного числа. Тестируйте систему на стоящем автомобиле перед выездом.

Срок службы рулевой рейки при аккуратной эксплуатации

При бережном вождении и регулярном обслуживании рулевая рейка ОКА способна прослужить от 150 000 до 250 000 км, а в отдельных случаях – весь срок эксплуатации автомобиля. Ключевыми факторами долговечности являются отсутствие ударных нагрузок на рулевое управление, плавное проезжание неровностей и контроль состояния защитных пыльников.

Продолжительность ресурса напрямую зависит от соблюдения регламента ТО: своевременной замены рабочей жидкости ГУР (если система гидравлическая), использования рекомендованных производителем смазок и моментальной ликвидации течей. Особое внимание уделяется целостности гофр – их повреждение приводит к попаданию грязи и абразива в механизм, что ускоряет износ шестерён и направляющих втулок.

Критические факторы влияния на ресурс

Значимо сокращают срок службы:

  • Езда по глубоким лужам – вызывает коррозию вала рейки
  • Резкие удары по колёсам (бордюры, ямы на скорости) – деформируют зубчатые секторы
  • Эксплуатация с неисправным насосом ГУР – приводит к масляному голоданию и задирам
Симптом износа Последствие промедления с ремонтом
Стук в передней подвеске при повороте Разрушение зубьев рейки, заклинивание руля
Подтёки масла на пыльниках Коррозия вала, критический износ сальников

Важно: Даже при аккуратной эксплуатации диагностика рулевого механизма обязательна каждые 30 000 км – это позволяет выявить люфты и микротрещины пыльников на ранней стадии. Использование некондиционных запчастей при замене узла снижает ресурс новой рейки на 40-60%.

Влияние плохих дорог на ресурс рулевой рейки

Неровное дорожное покрытие создает ударные нагрузки на рулевой механизм. Каждая яма, лежачий полицейский или выбоина передает сильный динамический удар через колеса и тяги непосредственно на рейку, вызывая микротрещины и деформации.

Постоянная вибрация ускоряет износ зубчатого зацепления рейки и шестерни. Нарушается герметичность пыльников, что позволяет абразивным частицам и влаге проникать внутрь механизма, провоцируя коррозию и абразивное разрушение уплотнений и втулок.

Ключевые последствия эксплуатации на плохих дорогах

Фактор воздействия Результат для рулевой рейки
Резкие удары при наезде на препятствия Деформация вала рейки, сколы зубьев, повреждение корпуса
Постоянная вибрация Ускоренный износ опорных втулок и подшипников
Разрыв пыльников Попадание грязи и воды, коррозия, потеря смазки
Хронические перегрузки Появление люфта, течь сальников, закусывание вала

Ресурс детали сокращается в 2-3 раза по сравнению с эксплуатацией на качественных покрытиях. Наиболее критичны комбинации факторов: удар + загрязнение или вибрация + нарушение герметичности, приводящие к необратимым повреждениям.

Можно ли ездить с неисправной рулевой рейкой?

Эксплуатация автомобиля с неисправной рулевой рейкой категорически запрещена. Этот узел напрямую влияет на управляемость и безопасность движения. Даже незначительные дефекты (стуки, подтекания, люфт) способны стремительно прогрессировать и привести к полной потере контроля над траекторией движения.

Игнорирование проблем с рулевой рейкой создает реальную угрозу жизни водителя, пассажиров и других участников дорожного движения. Последствия варьируются от ускоренного износа шин и смежных компонентов подвески до внезапного отказа рулевого управления на ходу, что гарантированно спровоцирует ДТП.

Основные риски при движении с неисправной рейкой:

  • Потеря управления: Заклинивание механизма или обрыв тяг делает автомобиль неуправляемым.
  • Самопроизвольное изменение траектории: Люфт или неравномерное усилие на руле вызывают "рыскание" авто, особенно на высокой скорости.
  • Утечка ГУР/ЭУР: Подтекание жидкости гидроусилителя приводит к его отказу, резко увеличивая физическое усилие для поворота руля. В электроусилителе возможен перегрев и отказ мотора.
  • Разрушение смежных узлов: Вибрации и биение ускоряют износ наконечников рулевых тяг, опор подшипников стоек и шин.
  • Юридическая ответственность: ПДД РФ (п. 2.3.1) запрещают движение с неисправностями, влияющими на безопасность. Это влечет штрафы или эвакуацию ТС.

Действия при обнаружении неисправности:

  1. Немедленно прекратить эксплуатацию автомобиля, особенно на трассе или в плотном потоке.
  2. Диагностика в сервисе: Точное определение причины (износ сальников, деформация вала, коррозия, поломка шестерни).
  3. Ремонт или замена: Восстановление узла (переборка с заменой комплектующих) или установка новой/контрактной рейки.
Симптом неисправности Возможные последствия при игнорировании
Стук при проезде неровностей Увеличение люфта, разрушение зубчатого механизма
Подтекание жидкости ГУР Внезапное заклинивание, отказ усилителя
Тугой или "рваный" руль Потеря контроля в повороте, ДТП при маневрировании
Вибрация на руле Деформация тяг, разрушение подшипников ступиц

Важно: Попытки "доехать" до гаража или СТО с явными признаками неисправности допустимы только на минимальной скорости с включенной аварийкой и предельной осторожностью. Любое движение в таком состоянии – осознанный риск.

Чем опасна эксплуатация Оки с разбитой рейкой?

Эксплуатация автомобиля Ока с неисправной рулевой рейкой создаёт прямую угрозу безопасности водителя, пассажиров и других участников движения. Игнорирование проблемы приводит к прогрессирующему ухудшению управляемости и риску полного отказа рулевого управления в критический момент.

Основные опасности проявляются как при движении на низких скоростях (парковка, маневрирование), так и на трассе, где последствия становятся катастрофическими. Износ элементов рейки провоцирует цепную реакцию повреждений сопряжённых узлов – рулевых тяг, наконечников и валов.

Ключевые риски

  • Потеря контроля над траекторией: Люфт, заклинивание или самопроизвольный поворот руля делают автомобиль непредсказуемым, особенно на неровностях или в поворотах.
  • Разрушение смежных компонентов: Вибрация и ударные нагрузки ускоряют износ:
    • Рулевых тяг и наконечников
    • Опор стоек
    • Подшипников ступиц
  • Утечка гидравлической жидкости: При повреждении сальников или корпуса ГУР:
    1. Снижается эффективность усилителя руля
    2. Возникает риск возгорания от контакта масла с горячими деталями
    3. Загрязняется экология
  • Полный отказ рулевого управления: Критический износ или поломка зубьев рейки блокируют поворот колёс. Остановить автомобиль безопасно будет невозможно.
Скоростной режим Последствия отказа
Город (до 60 км/ч) Столкновение с препятствиями, пешеходами, другими ТС при маневрировании
Трасса (свыше 80 км/ч) Снос с полосы, опрокидывание, лобовое столкновение

Важно: Даже "терпимый" стук или небольшой люфт быстро прогрессируют до аварийного состояния. Ремонт или замена рейки – единственное безопасное решение.

Профилактика поломок рулевой рейки

Регулярно проверяйте состояние пыльников рулевой рейки. Трещины или разрывы резины приводят к попаданию грязи и влаги внутрь механизма, вызывая ускоренный износ зубьев и втулок. Заменяйте пыльники немедленно при обнаружении повреждений.

Контролируйте уровень и качество рабочей жидкости в системе ГУР (если установлена гидроусилительная рейка). Используйте только рекомендованные производителем масла и меняйте их согласно регламенту. Посторонние шумы при повороте руля часто сигнализируют о проблемах с гидравликой.

Основные профилактические меры

Соблюдайте правила эксплуатации:

  • Избегайте резких стартов с вывернутыми колесами
  • Не удерживайте руль в крайнем положении более 5 секунд
  • Минимизируйте движение по глубоким ямам и бордюрам

Обязательные технические процедуры:

  1. Диагностика люфта рулевого вала каждые 10 000 км
  2. Регулировка зацепления шестерни с рейкой при появлении стуков
  3. Обработка резьбовых соединений антикоррозийными составами
Параметр контроля Периодичность Критическое значение
Состояние тяг и наконечников Каждое ТО Люфт свыше 1.5 мм
Целостность корпуса рейки Раз в 6 месяцев Подтёки масла, трещины

Не игнорируйте даже незначительные стуки в рулевом управлении – своевременное устранение мелких неисправностей предотвращает дорогостоящий ремонт. Зимой перед парковкой выравнивайте колеса, чтобы снизить нагрузку на уплотнители.

Как часто проверять состояние пыльников рейки?

Как часто проверять состояние пыльников рейки?

Состояние пыльников рулевой рейки критично для сохранения работоспособности всего узла. Специалисты рекомендуют проводить визуальный осмотр при каждом плановом техническом обслуживании (ТО) автомобиля – обычно каждые 10 000–15 000 км пробега. Это базовый интервал для выявления трещин, разрывов или деформаций защитных чехлов.

Внеплановый осмотр обязателен после экстремальных условий эксплуатации: езды по бездорожью, глубоким лужам, гравийным покрытиям, а также после ударов о бордюры или попадания в крупные ямы. Дополнительным сигналом служит появление посторонних шумов (хруст, стук) при повороте руля или следов смазки на узле.

Ключевые рекомендации

  • Стандартная периодичность: Каждое ТО (10 000–15 000 км) или минимум 1 раз в год.
  • Экстренные случаи для проверки:
    • После движения по бездорожью/разбитым дорогам
    • При ударе подвески о препятствия
    • При обнаружении утечки жидкости ГУР/ЭУР
    • Появлении люфта руля или нехарактерных шумов
  • Признаки износа:
    • Трещины/разрывы резины
    • Следы смазки на поверхности пыльника
    • Смещение с посадочного места
    • Потеря эластичности («дубеет»)

Игнорирование поврежденных пыльников приводит к попаданию абразива и влаги в механизм рейки, что вызывает коррозию, износ зубьев и полный отказ узла. Своевременная замена чехла (стоимостью от 500 ₽) предотвращает дорогостоящий ремонт агрегата (от 15 000 ₽).

Самостоятельная диагностика стуков в передней подвеске

Перед началом диагностики убедитесь в безопасности: установите автомобиль на ровную площадку, зафиксируйте колеса противооткатными упорами, поднимите ручной тормоз. Для доступа к элементам подвески потребуется домкрат и опоры ("козелки"), осмотр проводится только при надежно закрепленном авто без нагрузки на колеса.

Определите характер стука: возникает ли он на неровностях, при повороте руля, торможении или разгоне. Локализуйте источник звука: левая/правая сторона, верхняя/нижняя часть колесной арки. Это сузит круг проверяемых компонентов.

Порядок проверки основных узлов

Рулевая рейка и тяги:

  • Попросите помощника покачать руль влево-вправо (до 30 градусов) при работающем двигателе
  • Контролируйте рукой: люфт в наконечниках рулевых тяг, стук в шарнирах внутренних рулевых тяг, вибрации корпуса рейки
  • Проверьте целостность пыльников тяг и рейки – трещины приводят к вымыванию смазки

Опорные подшипники стоек:

  1. Откройте капот, положите ладонь на чашку стойки
  2. Раскачивайте авто вертикально (не рулем!) – стук в области верхнего крепления указывает на износ подшипника

Шаровые опоры и сайлентблоки:

Элемент Метод проверки Признак неисправности
Шаровая опора Монтировкой покачивать рычаг вверх-вниз при снятой нагрузке (домкрат под рычагом) Люфт шарового пальца, скрип
Сайлентблоки рычагов Осмотр на трещины резины, покачивание рычага монтировкой Разрывы резины, отслоение от втулки

Дополнительные источники стука: Осмотрите крепления стабилизатора поперечной устойчивости (втулки, стойки), тормозные суппорты (люфт направляющих), подтяните болты крепления амортизаторов. Не игнорируйте проверку состояния пружин – трещины в витках также вызывают характерный металлический звук.

Почему скрипит рулевая рейка при повороте руля?

Скрип рулевой рейки при повороте руля – распространённая проблема, сигнализирующая о нарушениях в работе рулевого управления. Этот звук возникает из-за трения или отсутствия смазки в узлах рейки и требует незамедлительной диагностики.

Игнорирование скрипа может привести к ускоренному износу деталей и полному выходу рейки из строя, что создаёт угрозу безопасности вождения. Важно точно определить источник звука для правильного устранения неисправности.

Основные причины скрипа

  • Износ или повреждение пыльников: Трещины или разрывы защитных чехлов позволяют грязи и влаге проникать внутрь рейки. Это приводит к загрязнению смазки и образованию абразивной смеси, вызывающей скрип при движении рейки.
  • Недостаток смазки: Высыхание или вымывание заводской смазки в зубчатом механизме или на направляющих втулках. Сухое трение металлических поверхностей провоцирует характерный металлический скрип или писк.
  • Износ направляющей втулки рейки: Деформация или истирание пластиковой втулки, внутри которой перемещается рулевая рейка. При повороте рейка трётся о дефектные участки втулки, издавая скрежет или скрип.
  • Повреждение зубьев рейки или шестерни: Сколы, задиры или коррозия на рабочих поверхностях зубчатой пары. Неровности на металле создают вибрацию и скрипящие звуки при зацеплении.
  • Неисправность опорной втулки (пластиковой пяты): Износ или разрушение пластиковой подпятники, прижимающей рейку к шестерне для устранения люфта. Скрип возникает из-за трения изношенной пластмассы о металл.
  • Коррозия вала рейки: Ржавчина на поверхности вала рейки под пыльниками. Окислы увеличивают трение при движении вала во втулках, вызывая скрежет.
Причина Характер звука Когда проявляется
Сухая направляющая втулка Высокий писк/скрежет При повороте в любую сторону
Изношенная опорная пята Глухой скрип/хруст Чаще при повороте в одну сторону
Повреждённый пыльник Периодический скрип + хлюпанье После проезда луж/на бездорожье

Важно! Скрип может также имитироваться неисправностями рулевых тяг или наконечников, износом подшипников стоек или недостатком смазки в карданчике рулевой колонки. Точный диагноз требует осмотра специалистом.

Что делать если закусывает руль при возврате в ноль?

Закусывание руля при возврате в центральное положение на автомобилях ОКА чаще всего указывает на проблемы с рулевой рейкой. Игнорирование симптома приводит к ускоренному износу деталей и опасному ухудшению управляемости.

Требуется немедленная диагностика для точного определения причины. Основные действия сосредоточены на проверке состояния рейки и сопутствующих элементов рулевого механизма.

Порядок действий при закусывании руля

1. Предварительная проверка:

  • Осмотрите пыльники рулевых тяг на целостность. Порванные пыльники пропускают грязь и влагу, вызывая коррозию рейки.
  • Проверьте уровень жидкости ГУР (если рейка с усилителем). Низкий уровень или старая/загрязненная жидкость могут вызывать подклинивание.
  • Покачайте руль при заглушенном двигателе, обращая внимание на посторонние стуки и люфт в шарнирах рулевых тяг и наконечников.

2. Диагностика и ремонт рейки:

  1. Снимите защитный кожух (пыльник) рейки для визуального осмотра зубчатой части вала и направляющей втулки.
  2. Ищите признаки: коррозию на валу, задиры на зубьях или втулке, деформацию, следы износа пластиковой направляющей.
  3. При умеренной коррозии или загрязнении:
    • Тщательно очистите вал и зубья.
    • Смажьте специальной смазкой для рулевых реек (например, ШРУС).
    • Замените поврежденные пыльники.
  4. При сильном износе, задирах, деформации или разрушении втулки требуется замена рейки в сборе или дорогостоящий ремонт (перепрессовка втулки, шлифовка вала).

3. Проверка сопутствующих узлов:

  • Убедитесь в легкости хода карданчика рулевой колонки – его заклинивание может имитировать закусывание рейки.
  • Проверьте давление в шинах – значительная разница давлений создает дополнительное сопротивление.
  • Проконтролируйте состояние опор подвески (особенно передних стоек) – сильный износ может влиять на углы установки колес и нагрузку на рулевой механизм.

Особенности замены рейки на Оке с кондиционером

Наличие кондиционера существенно усложняет процесс замены рулевой рейки из-за расположения компрессора и магистралей в подкапотном пространстве. Основная трудность заключается в ограниченном доступе к креплениям рейки – трубки кондиционера и кронштейн компрессора физически перекрывают зону работ.

Для демонтажа старой рейки потребуется предварительно снять компрессор кондиционера вместе с кронштейном. Важно избегать перегибов или механических повреждений трубок – их аккуратно отводят в сторону без разъединения. Если разгерметизация системы неизбежна, заранее подготовьте оборудование для последующей вакуумизации и заправки хладагентом.

Ключевые отличия от замены без кондиционера

  • Обязательный демонтаж компрессора: Кронштейн крепится болтами к блоку двигателя, частично перекрывая рейку.
  • Риск повреждения трубок: Жесткие алюминиевые магистрали проходят в непосредственной близости от рейки.
  • Увеличение времени работ: Процедура занимает на 30-50% больше времени из-за дополнительных операций.
  • Необходимость спецоборудования: При разгерметизации потребуется станция для заправки кондиционера.

При установке новой рейки сначала примеряют её посадочное положение, убеждаясь в отсутствии помех со стороны трубок кондиционера. Монтаж кронштейна компрессора выполняют после фиксации рейки, контролируя зазоры между элементами. Запрещается использовать трубки в качестве рычагов для смещения агрегатов.

Нужен ли специальный инструмент для замены рейки?

Да, для замены рулевой рейки на автомобилях Ока требуется специальный инструмент. Стандартного набора ключей недостаточно из-за сложности конструкции и труднодоступности креплений.

Без профильного оборудования высок риск повреждения компонентов подвески или неправильной установки новой рейки, что приведет к утечкам гидравлики или нарушению углов установки колес.

Обязательные инструменты:

  • Съемник шаровых опор (типа "грибок") для отсоединения рулевых тяг
  • Торцевой ключ на 24 мм с удлинителем и трещоткой для болтов крепления рейки к подрамнику
  • Специальная головка для гайки рулевого вала (размер 13 мм, низкопрофильная)
  • Динамометрический ключ для затяжки ответственных соединений с усилием 90-110 Н·м

Дополнительно рекомендуется: домкрат с подставками, WD-40 для обработки закисших соединений, шприц для закачки рабочей жидкости в гидросистему после сборки.

Как избежать обрыва шонхов ГУР при ремонте рулевой рейки ОКА

Повреждение шлангов гидроусилителя руля (ГУР) часто происходит из-за неосторожных действий при демонтаже рейки. Медные трубки и резиновые патрубки системы хрупкие, особенно на старых автомобилях, где металл теряет пластичность, а резина покрывается микротрещинами.

Жесткое выдергивание рейки без отсоединения шлангов гарантированно приводит к их деформации или отрыву. Следствие – утечка жидкости ГУР, необходимость замены дорогостоящих элементов и повторная разборка. Для предотвращения проблем соблюдайте строгую последовательность действий.

Ключевые правила безопасности

  • Полностью отсоедините шланги перед снятием рейки: Ослабьте хомуты на резиновых патрубках, аккуратно снимите их с штуцеров. Открутите накидные гайки медных трубок от корпуса рейки гаечным ключом соответствующего размера, избегая перекоса.
  • Используйте "жидкий ключ": Обработайте резьбовые соединения проникающей смазкой (WD-40, "жидкий ключ") за 10-15 минут до откручивания – это снизит риск срыва граней или облома штуцера.
  • Фиксируйте трубки при откручивании: Удерживайте второй ключом шестигранник под штуцером, чтобы предотвратить его проворот или изгиб трубки.
  • Не допускайте натяжения: После отсоединения отведите шланги в сторону и зафиксируйте проволокой так, чтобы они не мешали выводу рейки и не перегибались.
  • Защищайте отверстия: Закройте заглушками или чистой ветошью открытые штуцеры на рейке и концах шлангов – это предотвратит попадание грязи и потерю жидкости.

Дополнительные меры предосторожности

  1. Осмотрите шланги до начала работ: При наличии трещин, вздутий или следов течи заранее подготовьте замену.
  2. Не применяйте ударные инструменты: Молоток или зубило для откручивания гаек недопустимы – высок риск смятия трубок.
  3. Проверьте состояние хомутов: Ржавые или деформированные хомуты замените на новые винтовые перед обратной установкой.
  4. Заправляйте систему правильно: После монтажа удалите воздух из ГУР, проворачивая руль при заглушенном двигателе. Используйте только рекомендованную жидкость (обычно Dexron II или III).

Типичные ошибки при самостоятельном ремонте рулевой рейки

Неправильная диагностика – самая распространённая проблема. Владельцы часто путают симптомы износа рейки (стуки, люфт, течи) с неисправностями рулевых тяг, наконечников или подшипников ступиц, что ведёт к бесполезной разборке узла.

Игнорирование чистоты – критическая ошибка. Попадание грязи и абразивных частиц внутрь механизма при разборке/сборке ускоряет износ уплотнений и зеркала вала, вызывая быстрые повторные течи и повреждения.

Основные риски при неквалифицированном вмешательстве

  • Некорректный подбор ремкомплекта: Установка несоответствующих по размеру или материалу сальников, втулок приводит к мгновенной течи или заклиниванию.
  • Нарушение усилия затяжки:
    • Слишком слабая затяжка картера – вызывает вибрации и утечки.
    • Чрезмерное затягивание регулировочной гайки – создаёт избыточное давление на червяк, ускоряя износ и повышая усилие на руле.
  • Повреждение пыльников: Неаккуратный монтаж или использование неоригинальных гофр приводит к разрывам, открывая путь воде и грязи – основную причину коррозии вала.

Неправильная установка вала рейки: Ошибки позиционирования при сборке (например, несовпадение меток зубчатой части) провоцируют неравномерный износ и заедание руля в крайних положениях.

Игнорирование состояния сопутствующих элементов: Замена ремкомплекта без внимания к коррозии на валу, износу втулок, дефектам шестерни или картера гарантирует скорый повторный ремонт.

Ошибка Последствие
Применение универсальных герметиков Закупорка каналов ГУР, выход насоса из строя
Отсутствие прокачки ГУР Воздушные пробки, шум, тяжёлый руль, вспенивание жидкости
Экономия на жидкости ГУР Несовместимость с уплотнениями, потеря свойств, ускоренный износ

Неверная регулировка рулевого вала после сборки: Попытка устранить люфт перетяжкой без учёта нагрева механизма в работе вызывает задиры на зубьях и заклинивание при эксплуатации.

Пренебрежение центровкой колес после ремонта – прямая причина ускоренного изнора резины и повторного разбития элементов рулевого управления.

Гидроусилитель не работает после замены рейки: где искать причину?

Гидроусилитель не работает после замены рейки: где искать причину?

После замены рулевой рейки отказ гидроусилителя (ГУР) обычно связан с ошибками монтажа, негерметичностью системы или проблемами сопутствующих компонентов. Отсутствие усилия на руле требует немедленной диагностики для исключения риска повреждения узлов.

Последовательно проверьте ключевые элементы системы, начиная с простых операций вроде контроля уровня жидкости и заканчивая сложными проверками давления и электроники (для EHPS). Игнорирование симптомов может привести к выходу из строя новой рейки или насоса.

Основные направления диагностики

Зона проверки Возможные проблемы Действия
Жидкость и воздух в системе
  • Низкий уровень жидкости в бачке
  • Воздушные пробки в магистралях
  • Несоответствие типа жидкости
  • Доведите уровень до нормы (на холодную)
  • Прокачайте систему: вращайте руль от упора до упора при работающем двигателе 5-7 циклов
  • Используйте только рекомендованную производителем жидкость
Герметичность контуров
  • Подтекание на соединениях шлангов
  • Дефект уплотнений новой рейки
  • Трещины/перегибы трубок
  • Осмотрите стыки, сальники рейки, насос
  • Затяните хомуты (момент 15-25 Н·м)
  • Замените поврежденные шланги
Насос ГУР
  • Износ лопаток или подшипников
  • Неправильное натяжение ремня
  • Забитый фильтр в бачке (если есть)
  • Проверьте натяжение ремня (прогиб 10-15 мм)
  • Диагностируйте давление манометром (минимум 70-80 бар)
  • Замените фильтр/жидкость при загрязнении
Монтаж рейки
  • Перепутаны подающая/обратная магистрали
  • Перекос при установке
  • Замятие трубок о кузов
  • Сравните подключение шлангов со старой рейкой/схемой
  • Проверьте зазоры между рейкой и подрамником
  • Убедитесь в свободном ходе рулевых тяг
Электроника (для EHPS)
  • Обрыв проводов датчиков
  • Ошибка калибровки
  • Отказ блока управления
  • Считайте ошибки сканером
  • Проверьте питание на разъёме насоса
  • Выполните адаптацию рейки через диагностическое ПО

Список источников

Информация в статье основана на проверенных технических данных и экспертных материалах, что обеспечивает достоверность рекомендаций по обслуживанию рулевой рейки ОКА.

При подготовке использовались следующие категории источников:

  1. Официальные руководства по ремонту и эксплуатации автомобилей ОКА (ВАЗ-1111, ВАЗ-11113)
  2. Каталоги автозапчастей производителей рулевых механизмов (TRW, ZF, отечественные поставщики)
  3. Технические статьи в автомобильных изданиях ("За рулём", "Авторевю")
  4. Специализированные форумы владельцев ОКА (oka-club.ru, drive2.ru/communities/oka)
  5. Видеоинструкции по диагностике и замене рулевых реек от сертифицированных автослесарей
  6. Отчёты о стендовых испытаниях рулевых механизмов в лабораториях НТЦ ВАЗа

Видео: Потекла рулевая рейка. Устраняю последствия попадания влаги под пыльник рулевой рейки.
