Рулевая рейка Приоры - неисправности, причины и ремонт
Статья обновлена: 18.08.2025

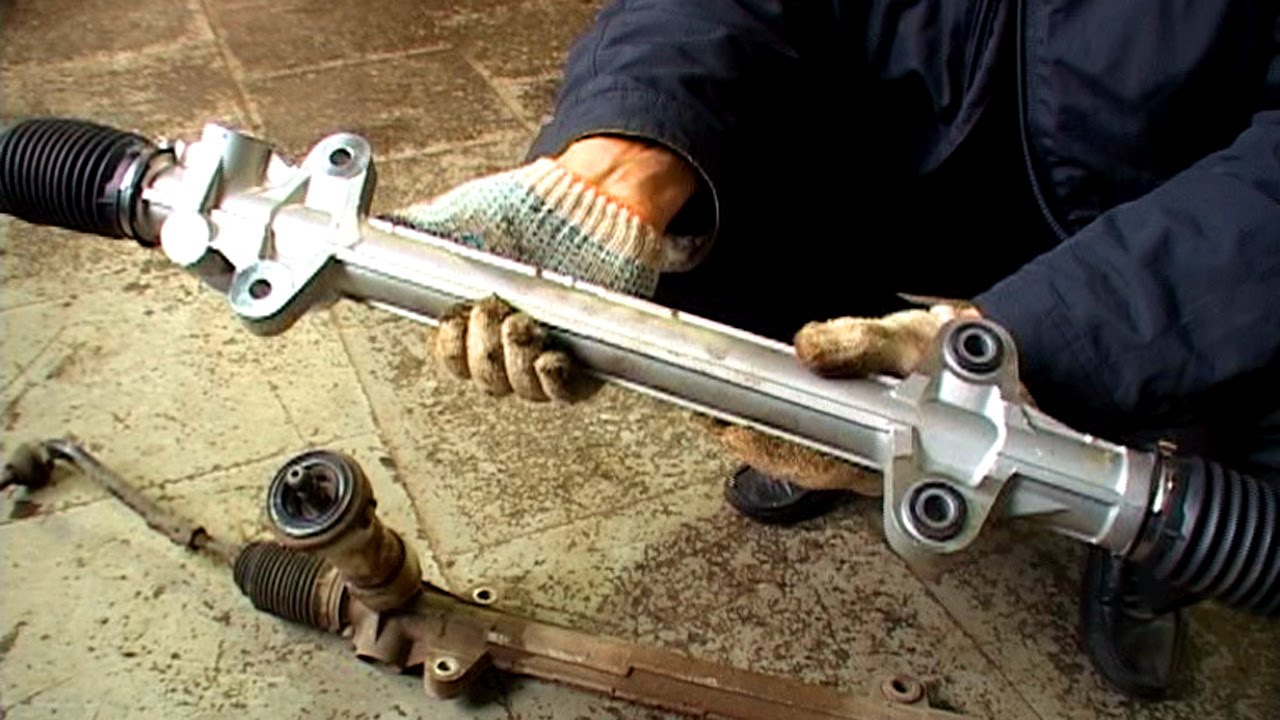

Рулевая рейка – критически важный узел управления автомобилем Лада Приора.
Неисправности рулевой рейки проявляются стуками, люфтом руля, утечкой жидкости или тяжелым вращением баранки.
Основные причины: износ зубчатой пары, деформация валов, повреждение пыльников, коррозия или выход из строя сальников.
Своевременная диагностика и ремонт предотвращают опасные последствия, включая полную потеру управления.
Причины и последствия люфта руля на Приоре
Люфт руля на Lada Priora проявляется как заметный свободный ход рулевого колеса без соответствующей реакции колес. Это явление возникает из-за износа или повреждения компонентов рулевого механизма и напрямую влияет на безопасность управления.
Игнорирование проблемы приводит к прогрессирующей дестабилизации автомобиля. Своевременная диагностика и устранение люфта критически важны для предотвращения аварийных ситуаций и дорогостоящего ремонта смежных систем.
Распространенные причины люфта
- Износ рулевых наконечников – нарушение целостности шаровых соединений из-за механического воздействия или разрыва пыльников.
- Деформация тяг рулевой рейки – искривление вследствие ударов о препятствия или езды по неровностям.
- Ослабление крепления рейки – разрушение резинометаллических опор или ослабление болтов крепления к кузову.
- Износ червячной пары рейки – выработка зубьев шестерни или рейки из-за недостатка смазки или естественного старения.
- Люфт в шарнирах рулевой колонки – разрушение подшипников или карданных соединений между рулем и рейкой.
Ключевые последствия неисправности:
| Потеря точности управления | Запаздывание реакции на поворот руля, необходимость постоянной коррекции траектории |
| Вибрации на руле | Усиление дрожания рулевого колеса при движении по неровностям |
| Ускоренный износ шин | Неравномерное стирание протектора из-за некорректного угла установки колес |
| Повреждение смежных узлов | Повышенные нагрузки на ступичные подшипники, шаровые опоры и элементы подвески |
| Риск аварии | Резкое ухудшение курсовой устойчивости на высокой скорости или в экстренных ситуациях |
Стук при повороте: диагностика рейки
Стук при повороте руля на Приоре чаще всего указывает на износ или повреждение элементов рулевой рейки. Звук обычно возникает из-за возникновения люфта в сопрягаемых деталях и проявляется при резком изменении направления движения или наезде на неровности. Игнорирование симптома усугубляет проблему, рискуя полным отказом рулевого управления.
Точная локализация стука требует проверки состояния рейки и сопутствующих компонентов. Диагностику начинают с предварительного осмотра пыльников и крепежа, после чего переходят к вывешиванию передних колес для оценки люфтов. Важно исключить стук в других узлах (шаровые опоры, наконечники рулевых тяг, ступичные подшипники), прежде чем фокусироваться на рейке.
Основные причины стука и методы проверки
Для выявления источника стука выполняют последовательную диагностику:
- Осмотр пыльников рейки: Трещины или разрывы приводят к попаданию грязи и ускоренному износу.
- Проверка крепления рейки: Ослабление болтов кронштейна вызывает характерный металлический лязг.
- Тест на люфт:
- Помощник раскачивает руль вправо-влево (двигатель заглушен).
- Контролируется зазор между шестерней и рейкой, опорной втулкой или картером.
- Диагностика подшипника вала шестерни: Стук при покачивании руля вверх-вниз указывает на его разрушение.
| Признак | Вероятная неисправность | Способ проверки |
|---|---|---|
| Стук при повороте на месте | Износ опорной втулки рейки | Люфт рейки при покачивании тяги |
| Скрежет + вибрация руля | Разрушение подшипника шестерни | Покачивание руля по вертикали |
| Лязг на мелких кочках | Ослабление крепежных болтов | Визуальный осмотр, затяжка моментом |
Решение проблемы зависит от выявленной неисправности: затяжка крепежа, замена втулки/подшипника или установка ремкомплекта. При критическом износе картера рейки требуется замена узла в сборе. После ремонта обязательна регулировка развала-схождения.
Течь сальников рулевой рейки Приора
Утечка рабочей жидкости через сальники рулевой рейки – распространённая неисправность, приводящая к падению уровня масла в бачке ГУР, ухудшению управляемости и характерному гулу при повороте руля. Игнорирование проблемы вызывает ускоренный износ деталей рейки и насоса гидроусилителя из-за работы системы "на сухую".
Основным признаком течи являются масляные пятна под центральной частью автомобиля и запотевание пыльников рулевых тяг. При визуальном осмотре масло скапливается на корпусе рейки в районе сальников вала (со стороны рулевых тяг) или входного вала (со стороны рулевой колонки).
Причины протечки сальников
Ключевые факторы, провоцирующие повреждение уплотнений:
- Естественный износ: Старение резины сальников (потеря эластичности, растрескивание) после 100-150 тыс. км пробега.
- Механические повреждения: Деформация валов рейки (коррозия, задиры, биение) из-за ударов по элементам подвески или езды по неровностям.
- Некорректная эксплуатация: Длительное удержание руля в крайнем положении, вызывающее перегрев масла и давление, превышающее расчётное.
- Некачественная жидкость ГУР: Использование неподходящих или контрафактных составов, приводящих к разбуханию или разрушению резины.
- Загрязнение системы: Абразивные частицы в масле (от изношенных деталей), действующие как абразив на поверхности вала и сальника.
Способы устранения проблемы
Выбор метода ремонта зависит от степени повреждений:
- Замена сальников:
- Применяется если валы не имеют критичных дефектов (небольшая коррозия допустима).
- Требует демонтажа рейки, разборки, очистки посадочных мест и установки новых оригинальных уплотнений.
- Обязательна промывка системы ГУР и замена жидкости.
- Шлифовка валов с последующей установкой ремонтных сальников:
- Необходима при наличии задиров или коррозии на рабочих поверхностях валов.
- Вал обрабатывается на токарном станке для устранения неровностей, затем ставятся сальники увеличенного размера (ремонтные).
- Замена рулевой рейки в сборе:
- Экономически оправдана при сильной коррозии/деформации валов, износе зубчатой пары или наличии люфтов.
- Рекомендуется выбирать оригинальные или проверенные аналоги (например, TRW, ZF).
| Метод ремонта | Стоимость (ориентир) | Срок службы после ремонта | Когда применяется |
|---|---|---|---|
| Замена сальников | Низкая | 1-3 года | Износ только резины, валы в хорошем состоянии |
| Шлифовка валов + рем.сальники | Средняя | 2-4 года | Поверхностные повреждения валов |
| Замена рейки | Высокая | 5+ лет | Сильный износ/деформация валов, внутренние люфты |
Важно: После любого ремонта необходима обязательная прокачка системы ГУР для удаления воздуха согласно регламенту производителя. Использовать только рекомендованную жидкость (например, Pentosin Hydraulic Fluid CHF 11S или аналог, указанный в руководстве). Регулярная проверка уровня жидкости и состояния пыльников рейки поможет вовремя обнаружить повторную течь.
Коррозия вала рейки и методы борьбы
Коррозия рулевого вала возникает из-за повреждения защитных пыльников, через которые внутрь механизма проникает влага, реагенты и грязь. Наиболее уязвимы участки возле сальников и штока, где нарушение герметичности приводит к прямому контакту металла с агрессивной средой. Ржавчина разъедает поверхность вала, образует задиры на хромированном слое и провоцирует утечки гидравлической жидкости.
Прогрессирующая коррозия вызывает заедание руля, стуки при движении по неровностям и потерю точности управления. Игнорирование проблемы ведет к полному заклиниванию рейки, разрушению зубчатой передачи и критическому износу направляющих втулок. На ранних стадиях процесс можно замедлить, но глубокое поражение вала требует радикальных мер.
Способы устранения и профилактики
- Замена пыльников и сальников: Установка новых резиновых уплотнений при первых признаках повреждения (трещины, разрывы). Обязательная очистка штока от грязи перед монтажом.
- Обработка защитными составами:
- Нанесение консистентной смазки (типа ШРУС) на оголенные участки вала через шприц.
- Использование антикоррозийных спреев (Liqui Moly Anticorrosion) на демонтированном механизме.
- Шлифовка вала: При поверхностной коррозии – полировка мелкой наждачной бумагой (P800-P2000) с последующей очисткой и смазкой.
- Замена рейки: Единственное решение при глубокой коррозии, риске заклинивания или нарушении геометрии вала. Требует установки оригинальных или проверенных аналогов (TRW, Febest).
| Симптом | Метод борьбы | Эффективность |
|---|---|---|
| Появление рыжих пятен на штоке | Обработка преобразователем ржавчины + смазка | Временное решение (3-6 месяцев) |
| Подтекание жидкости из сальника | Замена сальников + шлифовка вала | До 1-2 лет при целых пыльниках |
| Заклинивание руля на поворотах | Полная замена рейки | 100% устранение проблемы |
Для профилактики критично ежесезонно проверять состояние пыльников, очищать дренажные отверстия моторного щита и избегать механической очистки льда с рейки зимой. После проезда луж рекомендуется прогреть механизм, совершив несколько плавных поворотов руля для испарения влаги.
Износ опорных втулок рейки
Опорные втулки рулевой рейки Приоры выполняют критическую роль: фиксируют вал рейки в корпусе, обеспечивая точное перемещение зубчатой передачи при повороте руля. Их износ напрямую влияет на жесткость конструкции и четкость управления. Потеря геометрии или разрушение втулок провоцирует люфт вала, что проявляется стуками и ухудшением отклика рулевого колеса.
Эксплуатация с изношенными втулками ускоряет деформацию зубьев рейки и шестерни, вызывает перекосы, повышает нагрузку на электроусилитель руля (ЭУР). Игнорирование проблемы ведет к полному выходу рулевого механизма из строя, риску заклинивания или неконтролируемого изменения угла поворота колес.
Причины и методы устранения
| Причина износа | Решение |
|---|---|
| Естественный износ от трения при работе рейки | Регулярная диагностика каждые 50 тыс. км, замена втулок при обнаружении люфта |
| Разрушение материала из-за агрессивной среды (вода, реагенты) | Использование втулок из износостойких полимеров (качественный аналог оригиналу) |
| Деформация от ударных нагрузок (езда по ямам) | Контроль целостности пыльников, замена поврежденных немедленно |
| Недостаток/вымывание смазки в зоне контакта | При замене втулок – обработка ШРУС-смазкой (например, Liqui Moly) |
Порядок замены:
- Демонтаж рулевой рейки с автомобиля
- Разбор корпуса рейки, извлечение старой втулки
- Очистка посадочных мест от грязи и остатков смазки
- Установка новой втулки с нанесением смазки
- Сборка механизма, регулировка зацепления шестерни-рейки
- Обязательная проверка углов установки колес
После замены исключите резкие маневры первые 100–200 км для притирки деталей. Используйте только сертифицированные запчасти – дешевые аналоги быстро деформируются. При появлении гула в рулевой колонке или вибрации на скорости – немедленно проведите диагностику рейки.
Деформация рулевых тяг и наконечников
Деформация рулевых тяг и наконечников возникает при механическом воздействии на детали рулевого управления. Чаще всего это происходит при наезде на препятствия (бордюры, ямы, камни) или вследствие ДТП. Даже незначительный изгиб нарушает геометрию рулевой системы, что мгновенно сказывается на управляемости автомобиля.
Искривлённые тяги теряют соосность и создают неправильные углы установки колёс. Это провоцирует ускоренный износ резино-металлических шарниров (пыльников) и шаровых опор наконечников. Появляется критический люфт, который не регулируется – детали требуют обязательной замены.
Основные риски и диагностика
Признаки деформации:
- Автомобиль "уводит" в сторону при движении по прямой
- Неравномерный износ протектора шин ("съеденные" края)
- Стук или скрежет в районе колёс при повороте руля
- Тугой ход руля или вибрация на скорости
Важно: Визуальный осмотр тяг обязателен после ударов по подвеске. Проверьте:
- Параллельность тяг относительно друг друга
- Отсутствие вмятин или изгибов на металле
- Целостность резьбовых соединений
- Состояние защитных чехлов (пыльников)
| Последствия игнорирования | Решение |
|---|---|
| Разрыв шарнира наконечника | Замена повреждённой пары тяг/наконечников |
| Срыв резьбы при регулировке | Обязательная замена контргаек |
| Деформация маятника или рейки | Проверка смежных узлов после удара |
| Полная потеря управления | Немедленная остановка при резком ухудшении |
Замена выполняется только парно на одной оси с последующей регулировкой развала-схождения. Используйте тяги с оригинальной длиной – нештатные детали нарушают углы поворота колёс. После установки проверьте отсутствие люфта руля на весу и момент затяжки резьбовых соединений (89-116 Н·м для тяг Приоры).
Проблемы с зубчатой передачей механизма
Износ зубьев шестерни или рейки – наиболее частая причина неисправности. Постоянное трение и ударные нагрузки приводят к стачиванию рабочей поверхности зубцов. Это проявляется в увеличении люфта руля, появлении характерного стука при движении по неровностям и "провалах" при резком повороте.
Деформация зубчатой рейки возникает из-за сильных ударов (например, при наезде на препятствие), коррозии или заводского брака. Искривление нарушает правильное зацепление, вызывая заедание руля, неравномерное усилие при повороте и ускоренный износ парной шестерни.
Основные причины и следствия
Ключевые факторы, провоцирующие отказ зубчатой передачи:
- Недостаток смазки: Высыхание или вымывание смазочного материала резко увеличивает трение.
- Попадание абразива: Пыль, грязь, песок действуют как абразив, ускоряя износ.
- Коррозия: Влага вызывает ржавчину на зубьях, особенно при повреждении пыльников.
- Эксплуатационные перегрузки: Частая езда по плохим дорогам, удары по колесам.
Признаки износа зубчатой пары:
| Симптом | Причина |
| Стук в передней подвеске | Увеличенный зазор между зубьями |
| Тугое вращение руля | Деформация рейки или задиры на зубьях |
| Вибрация на руле | Частичное разрушение зубцов |
Способы устранения
Диагностика и ремонт:
- Визуальный осмотр рейки после снятия защитных пыльников на предмет сколов, ржавчины, глубины износа.
- Замер люфта в зацеплении с помощью специального индикатора.
- Шлифовка зубьев рейки и шестерни (только при минимальном износе).
- Полная замена узла при критическом износе или деформации – единственное надёжное решение.
Профилактика: Регулярная замена смазки, контроль целостности пыльников, избегание ударов по рулевому механизму. Использование только качественных комплектующих при замене.
Влияние развала-схождения на ресурс рейки
Неправильно настроенный развал-схождение создает избыточную нагрузку на рулевую рейку из-за нарушения оптимального контакта шин с дорогой. При некорректных углах колеса теряют параллельность при движении прямо, что вынуждает водителя постоянно подруливать для удержания траектории. Эти микрокоррекции передаются через рулевой механизм, заставляя рейку работать в интенсивном режиме даже на ровной дороге.
Особенно критичен сход: при его нарушении шины "тянут" в стороны, создавая эффект увода автомобиля. Рейка вынуждена компенсировать это усилие, что приводит к ускоренному износу зубчатой части вала, втулок и сальников. Дополнительную нагрузку создает неравномерное распределение веса на детали рейки при поворотах, если углы установки колес не соответствуют норме.
Ключевые последствия для рулевой рейки
- Вибрация и люфты: точечный износ зубьев шестерни из-за постоянного давления в одних и тех же секторах
- Течь сальников: деформация уплотнителей от перекоса штока при движении "юзом"
- Заклинивание: деформация направляющих втулок при длительной работе с перегрузом
| Параметр развала-схождения | Вид повреждения рейки |
|---|---|
| Превышенный положительный сход | Износ центральной части зубчатого вала |
| Отрицательный развал | Разрушение сальников правого колеса (для LHD) |
| Разница углов оси | Заклинивание при повороте в одну сторону |
Решение проблемы: Контроль углов установки колес каждые 15 000 км или после ударов по подвеске. При замене рейки обязательна повторная регулировка после пробега 500-1000 км из-за усадки новых деталей. Использование оригинальных тяг и наконечников предотвратит преждевременный сбой настроек.
Некорректная работа ГУР: давление и насос
Правильная работа гидроусилителя руля (ГУР) на Приоре напрямую зависит от создания и поддержания необходимого давления масла в системе. Это давление генерируется насосом ГУР и является основой для легкого и точного управления рулем. Любое отклонение давления от нормы (как его недостаток, так и избыток) мгновенно сказывается на ощущениях водителя и поведении рулевого управления.
Сердцем системы создания давления является насос ГУР. Он приводится в действие ремнем от коленчатого вала двигателя. Внутри насоса расположены лопатки, ротор, уплотнения и подшипники, работающие в условиях высоких нагрузок и температур. Именно износ этих компонентов, проблемы с приводом или качеством рабочей жидкости чаще всего становятся причиной падения давления и, как следствие, некорректной работы усилителя.
Основные причины недостаточного давления в системе ГУР
Снижение давления, приводящее к тяжелому рулю, вибрациям или медленной реакции на повороты, обычно вызвано следующими неисправностями:
- Износ насоса ГУР: Наиболее частая причина. Со временем изнашиваются лопатки и рабочая поверхность ротора/статора, уплотнения (сальники) теряют эластичность и начинают подтекать, подшипники изнашиваются с люфтом или заклиниванием.
- Проблемы с приводом насоса:
- Проскальзывание или обрыв ремня ГУР.
- Ослабление натяжения ремня.
- Износ шкива насоса или его подшипника.
- Низкий уровень или некачественная жидкость ГУР: Недостаток жидкости приводит к подсосу воздуха насосом, что резко снижает его способность создавать давление. Использование неподходящей или старой, потерявшей свойства жидкости также ухудшает смазку и работу насоса.
- Воздух в системе (завоздушивание): Возникает при низком уровне жидкости, при замене жидкости без должной прокачки системы, или из-за подсоса воздуха через негерметичные соединения (шланги, трубки, сальник насоса). Воздух сжимается, мешая созданию стабильного давления.
- Загрязнение системы: Попадание грязи, продуктов износа насоса или рейки в жидкость может забить фильтр (если он есть в бачке), каналы насоса или клапана, препятствуя нормальной циркуляции жидкости.
Симптомы и диагностика проблем с давлением и насосом
| Симптом | Возможная Причина | Направление диагностики/Решение |
|---|---|---|
| Тяжелый руль, особенно на месте или на малой скорости | Низкое давление (износ насоса, слабый ремень, низкий уровень жидкости, воздух) | Проверить уровень и состояние жидкости, натяжение ремня, наличие течей, шум насоса |
| Руль поворачивается рывками, скачками | Завоздушивание, сильный износ насоса, загрязнение системы | Прокачать систему, проверить насос на шум/вибрацию, осмотреть жидкость на наличие пены |
| Гул, вой, писк из области насоса (усиливается при повороте руля) | Износ подшипников насоса, износ лопаток/ротора, низкий уровень жидкости, завоздушивание, слабое натяжение ремня | Проверить уровень жидкости, натяжение ремня, исключить подсос воздуха. Шум при износе насоса обычно постоянный |
| Подтекание жидкости из насоса | Износ сальника вала насоса, повреждение уплотнений корпуса | Визуальный осмотр насоса на предмет мокрых подтеков. Часто требует замены насоса или ремонта (замена сальника) |
Решение проблем
Устранение неисправностей, связанных с давлением и насосом ГУР:
- Проверка уровня и состояния жидкости ГУР: Уровень должен быть в норме (между метками MIN и MAX на бачке). Жидкость должна быть чистой, без сильного потемнения, запаха гари и пены. При необходимости – долить или заменить жидкость на рекомендованную (Pentosin CHF 11S или аналог).
- Визуальный осмотр и проверка натяжения ремня ГУР: Ремень не должен иметь трещин, расслоений, следов масла. Натяжение должно соответствовать норме (обычно прогиб 10-15 мм при усилии 10 кгс). При необходимости – отрегулировать натяжение или заменить ремень.
- Поиск и устранение течей: Тщательно осмотреть насос ГУР, шланги высокого и низкого давления, трубки, соединения, бачок. Устранить течь путем подтяжки хомутов, замены шлангов или уплотнений. Течь сальника насоса обычно требует замены насоса в сборе или ремонта (замена сальника).
- Прокачка системы ГУР: Обязательна после замены жидкости, насоса, рейки или шлангов, а также при подозрении на завоздушивание. Выполняется согласно инструкции (вращение руля от упора до упора при работающем и заглушенном двигателе, контроль уровня жидкости).
- Замена насоса ГУР: Если диагностика подтвердила неисправность насоса (сильный износ, шум, течь сальника, не создает давление), он подлежит замене. Важно: При замене насоса обязательно промыть систему (или хотя бы заменить жидкость) и тщательно прокачать ее. Установка качественного насоса – ключ к долгой службе.
Повышенные усилия при вращении руля
Основной причиной тугого руля на Приоре часто становится недостаток жидкости в гидроусилителе. Проверьте уровень масла в бачке ГУР: если он ниже отметки MIN, долейте рекомендованную производителем жидкость (обычно Pentosin Hydraulic Fluid CHF 11S или Dexron III). Одновременно осмотрите шланги, насос и рейку на предмет подтёков – утечки требуют немедленного устранения заменой уплотнителей или повреждённых деталей.
Износ деталей рулевого механизма также провоцирует заедания. Особое внимание уделите картеру рейки: деформированный корпус или искривлённые направляющие втулки создают сопротивление при движении шестерни. Для диагностики снимите защитный пыльник и визуально оцените состояние зубчатой части вала и сальников на наличие коррозии и задиров.
Другие распространённые причины
- Неисправность насоса ГУР: изношенные лопатки или подшипники не создают достаточного давления. Проверка – резкое вращение руля на месте должно сопровождаться характерным гулом.
- Завоздушивание системы: пузырьки в жидкости снижают её эффективность. Прокачайте контур, вращая руль от упора до упора при заведённом двигателе.
- Деформация валов или рулевых тяг: последствие ударов по колёсам. Требует замены погнутых элементов.
Диагностика и решения
- Измерьте давление в системе ГУР манометром (норма: 70-85 бар).
- Проверьте соосность рулевой колонки и рейки – перекосы увеличивают трение.
- При выявлении задиров на зубьях рейки или валу замените механизм в сборе.
| Симптом | Вероятная причина | Действие |
|---|---|---|
| Руль тяжёлый только на малых скоростях | Низкий уровень жидкости ГУР, слабое натяжение ремня насоса | Долить жидкость, отрегулировать натяжение ремня |
| Скрежет при повороте | Износ подшипников в насосе, разрушение зубьев рейки | Замена насоса или рулевого механизма |
| Руль возвращается в центр рывками | Загрязнение клапана распределителя, коррозия вала | Промывка системы, замена рейки |
Важно: Игнорирование проблемы приводит к ускоренному износу шин, разрушению подвески и критическому заклиниванию руля. При отсутствии опыта доверяйте ремонт специализированным сервисам – неправильная сборка узла создаёт аварийные риски.
Вибрация на руле: взаимосвязь с рейкой
Вибрации на рулевом колесе при движении – частый симптом, указывающий на проблемы с рулевой рейкой Приоры. Ключевой причиной является нарушение контакта зубчатой рейки и шестерни рулевого механизма из-за износа или деформации компонентов. Это приводит к появлению люфта и неравномерному передаче усилия, что ощущается как биение или "дрожь" в руле, особенно заметная на средних и высоких скоростях.
Усиливают вибрацию сопутствующие факторы: деформация картера рейки от ударов, коррозия внутренних поверхностей, нарушение центровки узла после неквалифицированного ремонта или естественное старение металла. Без своевременного вмешательства проблема прогрессирует, вызывая ускоренный износ наконечников рулевых тяг и опорных втулок, что дополнительно усугубляет биение.
Диагностика и решения
Основные этапы проверки:
- Контроль люфта рулевого вала при покачивании колес
- Осмотр пыльников на целостность (трещины допускают попадание грязи)
- Проверка давления в шинах и балансировки колес для исключения сторонних причин
Варианты ремонта:
- Регулировка зацепления – временная мера при умеренном износе шестерни
- Замена втулок рейки при их разбитии (требует снятия узла)
- Установка ремкомплекта – сальников, втулок, упорных вкладышей
- Полная замена рейки при критической выработке зубьев или искривлении вала
Сопутствующие работы: Обязательная замена рулевой жидкости и прокачка системы при разборке механизма, контроль состояния тяг и наконечников.
| Признак | Вероятная причина в рейке | Срочность ремонта |
|---|---|---|
| Легкая дрожь на скорости 80+ км/ч | Начальный износ шестерни | Требует диагностики в течение 2-3 недель |
| Ритмичные толчки при разгоне/торможении | Деформация картера, выработка втулок | Критично! Ремонт немедленно |
| Вибрация + стук в передней подвеске | Разрушение опор рейки, люфт вала | Опасность потери управления! Срочный ремонт |
Регулировка рулевой рейки своими руками
Регулировка рулевой рейки на Приоре требуется при появлении стуков в передней подвеске или чрезмерного люфта руля. Процедура направлена на устранение зазора между зубчатой рейкой и ведущей шестернёй путём подтяжки регулировочного винта.
Перед началом работ убедитесь, что посторонние шумы действительно исходят из рулевого механизма, а не из шаровых опор, наконечников рулевых тяг или стоек стабилизатора. Неправильная регулировка ускорит износ рейки и ухудшит управляемость.
Пошаговая инструкция по регулировке
Необходимые инструменты:
- Ключ на 17 (рожковый или накидной)
- Шестигранник на 6 мм
- Домкрат, упоры
- Монтажная лопатка
Порядок действий:
- Зафиксируйте автомобиль на ровной площадке ручным тормозом, под колёса установите противооткатные упоры.
- Поднимите переднюю часть домкратом, установите на подставки и снимите передние колёса.
- Очистите от грязи защитный колпачок регулировочного узла на картере рулевой рейки (ближе к салону).
- Ослабьте контргайку регулировочного винта ключом на 17 (против часовой стрелки).
- Затяните регулировочный винт шестигранником на 6 мм по часовой стрелке до момента легкого сопротивления.
- Проверьте ход руля: люфт должен составлять не более 10 градусов. При перетяжке руль будет туго вращаться на месте.
- Удерживая шестигранник, затяните контргайку ключом на 17 с усилием 20-25 Н∙м.
- Установите колёса, опустите автомобиль и проведите тестовую поездку. Отсутствие стуков и плавный возврат руля в ноль подтвердят правильность регулировки.
Критические ошибки:
- Подтяжка на прогретом механизме (регулировку выполняют только на холодной рейке).
- Затяжка винта более чем на 15-20° от нулевого положения.
- Игнорирование проверки усилия на руле после регулировки.
| Симптом после регулировки | Причина | Решение |
|---|---|---|
| Руль тяжело вращается | Перетяжка регулировочного винта | Ослабить винт на 5-10° |
| Стук сохраняется | Износ втулок рейки или тяг | Диагностика узлов подвески |
| Вибрация на руле | Нарушение углов установки колёс | Сделать развал-схождение |
Важно: При отсутствии опыта или сохранении проблем после регулировки обратитесь к специалистам. Изношенную рейку восстановить подтяжкой невозможно – потребуется ремонт с заменой втулок или установка нового узла.
Комплексная замена сальников и втулок
Износ сальников рулевой рейки Приоры проявляется течью гидравлической жидкости из пыльников или корпуса механизма, снижением уровня жидкости в бачке и характерным воем насоса при повороте руля. Поврежденные втулки (направляющие рейки) вызывают люфт рулевого вала, стуки на неровностях, ухудшение точности управления и неравномерный износ резиновых уплотнений.
Эксплуатация автомобиля с неисправными сальниками и втулками приводит к ускоренному разрушению рулевой рейки из-за попадания грязи и потери смазки, критическому падению давления в ГУР, заклиниванию рулевого механизма и полному отказу усилителя. Своевременная комплексная замена предотвращает эти риски.
Ключевые этапы замены
Процедура требует снятия рулевой рейки с автомобиля и включает следующие обязательные действия:
- Демонтаж и разборка рейки: Слив жидкости ГУР, отсоединение тяг и трубопроводов, снятие механизма. Разборка корпуса для доступа к внутренним компонентам.
- Дефектовка вала рейки: Тщательная проверка поверхности вала на наличие задиров, коррозии или биения. При сильных повреждениях вал требует замены или шлифовки.
- Замена сальников:
- Сальник поршня рейки: Основной уплотнитель, предотвращающий утечку жидкости из рабочей камеры.
- Сальник входного вала: Герметизирует зону входа вала в корпус рейки.
- Уплотнительные кольца: Замена колец на трубках подачи жидкости и регуляторе давления.
- Замена втулок: Установка новых направляющих втулок (обычно бронзовых или композитных), обеспечивающих плавный ход рейки без перекосов и люфта. Обязательная приработка втулок перед финальной сборкой.
- Сборка и регулировка: Аккуратная сборка узла с соблюдением моментов затяжки крепежа. Регулировка зацепления шестерни-рейки для устранения люфта в центральном положении руля.
- Установка и прокачка ГУР: Монтаж рейки на автомобиль, подключение тяг и магистралей. Заправка системы рекомендованной жидкостью и тщательная прокачка для удаления воздуха.
Критически важные моменты:
- Использование оригинальных или качественных аналогов сальников и втулок. Дешевые комплектующие быстро теряют герметичность.
- Безупречная чистота при сборке. Попадание абразивных частиц гарантирует ускоренный износ новых уплотнений.
- Правильная приработка втулок (при необходимости - легкая притирка) для обеспечения равномерного контакта с валом.
- Контроль уровня жидкости ГУР и отсутствия течей первые 500-1000 км пробега после ремонта.
Комплексная замена сальников и втулок восстанавливает герметичность гидравлической системы, устраняет люфт и стуки, продлевает ресурс рулевой рейки Приоры. Работы требуют высокой квалификации и специализированного инструмента, поэтому чаще всего выполняются в сервисных условиях.
Сборка/разборка рулевой рейки Приора
Разборка рулевой рейки начинается с демонтажа защитных пыльников и стопорных колец, после чего последовательно извлекаются тяги, наконечники и вал рейки. Требуется аккуратно снять пластиковый упор с противоположной стороны от привода шестерни, предварительно открутив контргайку регулировочного механизма. Каждый этап требует фиксации положения компонентов для корректной последующей сборки.
При разборке корпуса рейки особое внимание уделяется состоянию зубчатой пары и направляющим втулкам – их дефекты (задиры, выработка) требуют замены. Подшипники вала шестерни проверяются на люфт и плавность хода, а сальники и уплотнительные кольца подлежат обязательной замене независимо от их видимого состояния.
Ключевые этапы сборки
Сборка осуществляется в обратной последовательности с соблюдением критических нюансов:
- Нанесение консистентной смазки ШРУС на зубья рейки и шестерни
- Предварительная регулировка зацепления зубчатой пары через регулировочный винт
- Контроль усилия проворачивания вала шестерни (1-1.5 Нм)
Обязательные условия правильной сборки:
- Замена всех стопорных колец и резинотехнических изделий
- Соблюдение момента затяжки резьбовых соединений (35-40 Нм для тяг)
- Фиксация регулировочного винта контргайкой с усилием не менее 50 Нм
| Компонент | Тип смазки | Момент затяжки (Нм) |
| Гайка тяги | Графитовая | 35-40 |
| Контргайка регулировки | Фиксатор резьбы | 50-55 |
| Фланец крепления | – | 22-25 |
После сборки выполняется проверка хода рейки без заеданий и контроль отсутствия радиального люфта вала шестерни. Установка пыльников осуществляется с равномерным распределением монтажной смазки по посадочным поверхностям и надежной фиксацией хомутами.
Когда требуется полная замена механизма
Полная замена рулевой рейки на Приоре становится единственным решением при критических механических повреждениях. К ним относятся глубокие коррозионные поражения картера, необратимая деформация валов или трещины в корпусе, вызванные ударами или длительной вибрацией. Попытки ремонта в таких случаях экономически нецелесообразны и не гарантируют восстановления герметичности системы.
Неизбежна замена при выходе из строя дорогостоящих внутренних компонентов: разрушении зубьев рейки или червячной передачи, заклинивании подшипников, а также при критическом износе тефлоновых втулок, приводящем к неконтролируемому люфту. Если стоимость ремонта превышает 60-70% цены новой детали, установка оригинального узла предпочтительнее.
Ключевые признаки необходимости замены
- Неустранимые течи ГУР через сальники валов при изношенных посадочных местах.
- Блокировка руля при движении из-за деформации элементов.
- Стук в рулевой колонке, сохраняющийся после замены тяг и наконечников.
- Электронные ошибки (для ГУР с ЭУР), если сбой вызван неработоспособностью датчиков внутри рейки.
При выборе новой рейки оригинальные детали (например, 21900-3404040-82) обеспечивают максимальный ресурс, но существуют проверенные аналоги от TRW, Febest или Lynxauto. Обязательна последующая регулировка развала-схождения и проверка герметичности гидравлических соединений.
| Симптом | Диагностика | Альтернатива замене |
|---|---|---|
| Течь из-под пыльников | Осмотр сальников | Ремкомплект (только при раннем выявлении) |
| Люфт руля более 10° | Замер на подъемнике | Регулировка (если позволяет конструкция) |
| Хруст при повороте | Разборка узла | Только замена |
Список источников
Статья о неисправностях рулевой рейки Lada Priora основана на технической документации и экспертных материалах. Приведенные источники охватывают конструктивные особенности узла, типовые причины отказов и проверенные методы ремонта.
Для обеспечения достоверности данных использовались специализированные автотехнические ресурсы, руководства по обслуживанию и практический опыт диагностики. Ниже представлен перечень материалов, использованных при подготовке публикации.
- Официальное руководство по ремонту Lada Priora (издательство "Легион-Автодата")
- Технические бюллетени АвтоВАЗа по обслуживанию рулевого управления
- Материалы автофорумов (Drive2.ru, PrioraClub) с кейсами по диагностике реек
- Видеоинструкции по замене рулевой рейки от сертифицированных СТО
- Аналитические статьи в журнале "За рулём": "Типовые неисправности рулевых механизмов ВАЗ"
- Каталог каталожных номеров запчастей Exist.ru для подбора комплектующих
- Монография "Конструкция ходовой части отечественных автомобилей" (И.В. Новиков)
- Отчеты испытаний ресурса рулевых реек в условиях бездорожья (ЛАНИ)
