Рулевая рейка Volkswagen Passat B3 - конструкция, характерные черты, мнения владельцев

Статья обновлена: 18.08.2025

Рулевое управление Volkswagen Passat B3 (B3) играет ключевую роль в безопасности и комфорте вождения.

Рулевая рейка этого поколения Пассата имеет специфическое устройство и эксплуатационные особенности.

Понимание конструкции механизма, его сильных и слабых сторон необходимо каждому владельцу.

В статье подробно рассмотрено устройство рулевой рейки VW Passat B3, ее технические характеристики и типичные неисправности.

Отдельное внимание уделено отзывам автовладельцев о надежности узла и опыту эксплуатации.

Принцип работы рулевой рейки Volkswagen Passat B3

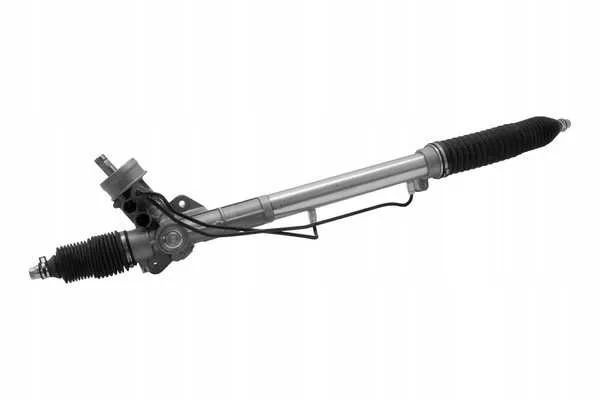

Рулевая рейка Passat B3 преобразует вращение рулевого колеса в линейное перемещение тяг через шестерёнчатый механизм. При повороте руля вал с ведущей шестернёй вращается, воздействуя на зубчатую рейку, которая сдвигается влево или вправо. Это движение передаётся на рулевые тяги и далее – на поворотные кулаки колёс.

В версиях с гидроусилителем (ГУР) давление жидкости от насоса подаётся в распределитель золотникового типа. При повороте руля торсион распределителя отклоняется, направляя поток масла в соответствующую полость гидроцилиндра. Поршень цилиндра, жёстко связанный с рейкой, создаёт дополнительное усилие, облегчая перемещение рейки.

Детализация процесса работы

Передача крутящего момента:
- Вращение от руля через вал поступает на ведущую шестерню
- Зубья шестерни входят в зацепление с зубчатой частью рейки
Усиление ГУР:
- Насос создаёт давление масла (до 80-100 бар)
- Золотниковый распределитель дозирует подачу жидкости
- Масло воздействует на поршень гидроцилиндра рейки
Линейное перемещение:
- Рейка перемещается в корпусе на подшипниках скольжения
- К рейке крепятся рулевые тяги через внутренние наконечники
Компенсация нагрузок:
- Регулировочная гайка с пружиной устраняет зазоры в зацеплении
- Гидравлический демпфер снижает вибрации на руле

Компонент	Функция
Шестерня	Преобразует вращение вала в линейное движение
Зубчатая рейка	Передаёт усилие на тяги через прямолинейное перемещение
Гидроцилиндр	Создаёт дополнительное усилие при работе ГУР
Распределитель	Контролирует направление и давление масла
Опорные втулки	Обеспечивают плавное скольжение рейки в корпусе

Особенности конструкции рулевого механизма Б3

Рулевой механизм Volkswagen Passat B3 использует реечную схему с интегрированным гидроусилителем (ГУР). Конструктивно рейка объединена с силовым цилиндром в единый герметичный алюминиевый корпус, где шестерня на рулевом валу напрямую сцепляется с зубчатой рейкой. Натяг зубчатого зазора регулируется подпружиненным прижимным сухарем, что обеспечивает точную обратную связь.

Система ГУР включает лопастной насос с ременным приводом от коленвала, гидравлические магистрали высокого/низкого давления и распределительный золотник с торсионом. При повороте руля торсион скручивается, открывая каналы для подачи масла в соответствующую полость цилиндра. Защиту от перегрузок обеспечивает встроенный перепускной клапан.

Ключевые технологические отличия

Компактная компоновка – рейка крепится к подрамнику в 4 точках через резиновые демпферы, снижая передачу вибраций
Регулируемая жесткость – переменный шаг зубьев рейки в центральной зоне уменьшает усилие при парковке
Двухконтурный сальник – предотвращает смешивание масла ГУР с консистентной смазкой зубчатого зацепления
Электро-гидравлический вариант – для модификаций с кондиционером применялся насос с электромагнитной муфтой

Параметр	Характеристика
Тип усилителя	Гидравлический (ZF/Saginaw)
Передаточное число	17.5:1 (стандарт), 16:1 (спорт)
Давление в системе	85-95 бар
Ход рейки	±72 мм

Характерные неисправности рулевой рейки Volkswagen Passat B3

Рулевая рейка на Passat B3, несмотря на общую надежность конструкции, с возрастом и большим пробегом проявляет ряд типичных проблем. Основные неисправности связаны с естественным износом подвижных компонентов и герметизирующих элементов, особенно в условиях эксплуатации на дорогах низкого качества.

Критическое влияние оказывает состояние гидравлической системы и воздействие агрессивных сред (реагенты, влага). Отсутствие своевременного обслуживания, повреждение пыльников или использование некачественной рабочей жидкости значительно ускоряют выход узла из строя.

Распространенные проблемы

Течь сальников – Проявляется подтеканием жидкости ГУР в районе рулевых тяг или вала шестерни. Приводит к падению уровня жидкости, воздушным пробкам и гулу при повороте руля.
Износ зубьев рейки и шестерни – Возникает из-за механического износа или недостатка смазки. Характеризуется ощутимым люфтом руля, стуком при проезде неровностей и ухудшением "чувства руля".
Деформация или износ направляющих втулок – Вызывает радиальное биение рейки, что провоцирует стук, вибрацию на рулевом колесе и неравномерное усилие при поворотах.
Коррозия вала рейки – Типична для автомобилей, эксплуатируемых в регионах с зимней обработкой дорог солью. Ржавчина под сальниками ускоряет их износ и вызывает подклинивание механизма.
Люфт в подшипнике вала шестерни – Обнаруживается по характерному стуку или скрежету при покачивании руля на месте, часто сопровождается увеличением свободного хода.

Самостоятельная диагностика проблем с рулевой рейкой

Первый этап диагностики – визуальный осмотр. Проверьте состояние защитных пыльников на рулевых тягах: трещины, разрывы или потеки масла свидетельствуют о нарушении герметичности. Осмотрите корпус рейки на предмет подтёков гидравлической жидкости (для гидроусилителя) или электронных разъёмов (для ЭУР). Обратите внимание на коррозию креплений и целостность фиксаторов.

Второй этап – оценка поведения руля при движении. Заведите двигатель (для ГУР/ЭУР) и покрутите руль на месте. Прислушайтесь: стуки, скрежет или гул при повороте указывают на износ втулок, шестерён или подшипников. Проверьте усилие на руле – слишком тугой или лёгкий ход, неравномерное сопротивление в разных положениях – признаки неисправности.

Основные симптомы и их вероятные причины

Используйте таблицу для сопоставления наблюдаемых проблем с потенциальными неисправностями узлов рейки:

Симптом	Возможная причина
Стук в передней подвеске при езде по неровностям	Износ втулок рейки, люфт шестерни, ослабление креплений
Течь гидравлической жидкости под автомобилем	Износ сальников вала рейки, повреждение корпуса или шлангов (ГУР)
Тугой поворот руля или рывки	Закисание вала рейки, недостаток жидкости ГУР, неисправность насоса ГУР/ЭУР
Вибрация руля на скорости	Деформация рулевых тяг, нарушение углов установки колёс
Скрежет при повороте руля	Износ червячной пары, повреждение подшипника вала

Проверка люфта и целостности:

Попросите помощника покачать руль влево-вправо (при заглушенном двигателе). Наблюдайте за тягами: ощутимый продольный люфт вала рейки укажет на критический износ.
Сожмите пыльники пальцами: наличие внутри смазки подтвердит разрыв сальников.
Проверьте уровень жидкости ГУР и её состояние (мутность, запах горелого).

Важные замечания:

Диагностику ЭУР Passat B3 осложняет отсутствие сервисного режима самодиагностики – требуется сканер для чтения ошибок блока управления.
Посторонние шумы часто передаются через рулевую колонку – исключите её износ и плохую фиксацию.
Сход-развал после замены рейки обязателен – изменение длины тяг нарушает регулировки.

Сравнение ремонта и замены рулевой рейки на Passat B3

Ремонт рулевой рейки Passat B3 обычно включает замену сальников, втулок, ремонтных комплектов или отдельных изношенных деталей (например, червячного вала). Это целесообразно при умеренном износе, отсутствии деформаций корпуса и сохранении геометрии основных компонентов. Стоимость ремонта значительно ниже новой или контрактной запчасти, но требует высокой квалификации мастера для точной диагностики и сборки.

Полная замена агрегата рекомендуется при критических повреждениях: трещинах корпуса, износе шестерни, люфте валов или коррозии. Новые оригинальные рейки гарантируют долговечность, но их цена сопоставима с 30-50% стоимости подержанного авто. Контрактные (б/у) аналоги доступнее, однако их ресурс непредсказуем из-за скрытых дефектов и естественного износа.

Факторы выбора решения

Ключевые критерии сравнения:

Критерий	Ремонт	Замена
Стоимость	8-15 тыс. ₽ (комплект + работа)	25-50 тыс. ₽ (новая), 10-20 тыс. ₽ (контрактная)
Сроки работ	1-2 дня (при наличии ремкомплекта)	0.5-1 день (замена узла)
Надёжность	Зависит от качества комплектующих и мастера (6 мес.-2 года)	Новая: 3-5+ лет, контрактная: риск скрытых дефектов
Риски	Повторный ремонт при ошибке диагностики	Недолговечность контрактной, переплата за оригинал

Особенности для Passat B3:

Доступность запчастей: ремкомплекты распространены, но оригинальные втулки/сальники встречаются реже.
Типичные неисправности: течь сальников (85% случаев), люфт вала (ремонт возможен только при умеренном износе).
Сложность демонтажа: обязательна регулировка развала-схождения после вмешательства.

Отзывы владельцев:

Ремонт оправдан при своевременном обнаружении течи – экономит бюджет, особенно на редких рейках без аналогов.
Замена контрактным узлом часто приводит к повторным проблемам: 60% отзывов отмечают низкое качество б/у деталей.
Новая оригинальная рейка (ZF/SKF) – решение для длительной эксплуатации, но экономически невыгодна для старых авто.

Нюансы замены рулевой рейки своими руками

Демонтаж старой рейки требует обязательного снятия защитного кожуха рулевой колонки и отсоединения вала рулевого управления от шестерни. Крайне важно зафиксировать руль в центральном положении перед разборкой (используя стяжки или специальный замок), чтобы предотвратить случайный поворот и повреждение контактов подушки безопасности. При откручивании гидравлических трубок высокого давления приготовьтесь к утечке жидкости ГУР – запаситесь тарой и ветошью.

Монтаж новой рейки осложняется точной синхронизацией посадочного фланца рулевого вала с шестерней. Несовпадение даже на один зуб провоцирует дисбаланс углов поворота руля влево/вправо и ошибки центровки. Установка требует предварительной примерки без полной затяжки крепежа, чтобы обеспечить соосность и свободу регулировки перед фиксацией кронштейнов на подрамнике.

Критические аспекты работ

При сборке уделите внимание следующим моментам:

Герметичность соединений ГУР: Используйте только новые медные шайбы для впускных/выпускных штуцеров. Затяжку выполняйте динамометрическим ключом (момент указан в мануале) для предотвращения течей.
Правильная прокачка системы: После заливки жидкости Dexron II/III запустите двигатель и плавно поворачивайте руль от упора до упора 5-7 раз. Контролируйте уровень бачка, доливая жидкость до устранения воздушных пузырей и шума насоса.
Регулировка зацепления: На некоторых рейках доступен винт для коррекции прижима зубчатой рейки к шестерне. Избыточное усилие вызывает закусывание руля, недостаточное – люфт. Регулировка выполняется строго по заводской методике.

Обязательные постмонтажные процедуры включают проверку углов установки колес (сход-развал) и тестовый заезд для оценки:

Параметр	Норма
Отсутствие стуков	При движении по неровностям
Равномерное усилие	На обоих направлениях поворота
Возврат руля	Плавный в нейтральное положение

Распространенная ошибка – игнорирование рекомендаций по моменту затяжки болтов крепления рейки к подрамнику (обычно 70-90 Нм). Слабый момент ведет к вибрациям и деформации посадочных мест, чрезмерный – к растрескиванию алюминиевого корпуса подрамника. Используйте динамометрический ключ с предварительной очисткой резьбы от грязи и коррозии.

Реальные отзывы владельцев о ресурсе и обслуживании рейки

Многие владельцы Volkswagen Passat B3 отмечают, что ресурс рулевой рейки напрямую зависит от условий эксплуатации. При езде по хорошим дорогам и своевременном обслуживании узел может прослужить 150-200 тыс. км, тогда как на разбитых трассах первые признаки износа (стук, люфт) проявляются уже к 100 тыс. км.

Ключевой проблемой считается уязвимость сальников и втулок к пыли и влаге, особенно после 10-15 лет эксплуатации. Владельцы подчеркивают необходимость регулярной диагностики защитных пыльников – их разрыв ускоряет выход рейки из строя из-за попадания грязи.

Ресурс и типичные проблемы:

Положительные примеры: "Рейка оригинальная ходила 180 тыс. км", "После замены втулок стук исчез – езжу еще 50 тыс. км".
Критика: "К 120 тыс. км появился люфт, текли сальники", "На кочках стучит, хотя пробег всего 90 тыс. км".

Обслуживание и ремонт:

Ремонтопригодность: Хвалят доступность ремкомплектов (втулки, сальники) и возможность восстановления без замены узла. Цена ремонта – 5-8 тыс. руб. против 25-40 тыс. руб. за новую рейку.
Сложности: Жалуются на трудоемкость демонтажа ("Прикипевшие болты снимали 3 часа"), необходимость специнструмента для запрессовки втулок, риск неквалифицированного ремонта ("После сервиса появился люфт").

Рекомендации от опытных автовладельцев:

Раз в полгода проверять целостность пыльников и уровень жидкости ГУР.
При стуке сначала менять втулки – это решает 70% проблем дешевле 2 тыс. руб.
Для продления ресурса избегать резких стартов с вывернутыми колесами.
