Рулевая трапеция ВАЗ-2107 - как выбрать лучшую и заменить

Статья обновлена: 18.08.2025

Рулевая трапеция ВАЗ-2107 – критически важный узел, обеспечивающий точность управления и безопасность движения. Со временем её компоненты изнашиваются, требуя диагностики и замены.

Владельцы "классики" часто сталкиваются с выбором: оригинальные детали, аналоги или усиленные версии. Каждый вариант имеет свои особенности по цене, ресурсу и условиям эксплуатации.

Замена рулевой трапеции на ВАЗ-2107 требует чёткого соблюдения технологии. Неправильный монтаж или регулировка приведут к уводу автомобиля с траектории и ускоренному износу шин.

Конструкция штатной трапеции "классики": основные компоненты

Штатная рулевая трапеция ВАЗ-2107 представляет собой механическую систему рычагов и тяг, преобразующую вращение вала рулевого механизма в поворот колес. Её конструкция включает несколько ключевых элементов, обеспечивающих синхронность углов поворота управляемых колес и компенсацию изменения расстояния между ними при работе подвески.

Основная функция трапеции – передача усилия от рулевой сошки на поворотные кулаки передних колес с сохранением заданной геометрии. Отказ любого компонента приводит к ухудшению управляемости, ускоренному износу шин и требует незамедлительной замены.

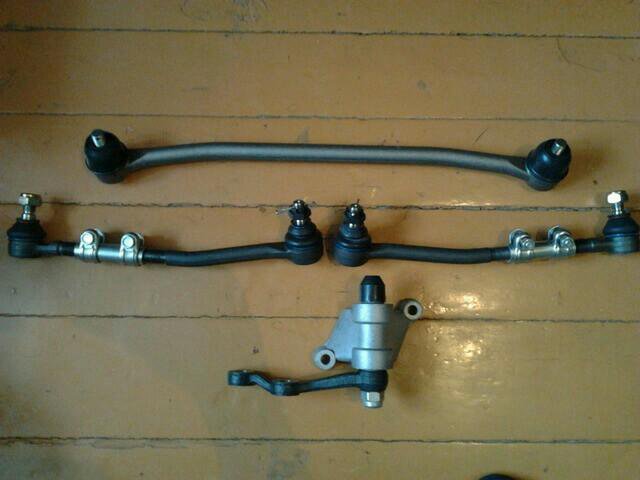

Составные элементы

Левая и правая боковые тяги: Соединяют среднюю тягу с поворотными кулаками. Оснащены шарнирными наконечниками для компенсации хода подвески.
Средняя тяга (центральная): Связывает маятниковый рычаг и рулевую сошку с боковыми тягами. Имеет резьбовые участки для регулировки.
Маятниковый рычаг: Крепится к кузову через втулки или подшипник. Обеспечивает качательное движение средней тяги параллельно сошке.
Рулевая сошка: Жестко зафиксирована на выходном валу рулевого механизма. Передает усилие от рейки/червяка напрямую на среднюю тягу.
Регулировочные муфты: Резьбовые соединения на тягах (обычно на средней и боковых). Позволяют изменять длину тяг для установки углов установки колес (схождения).
Шарнирные наконечники: Устанавливаются на концах боковых тяг. Содержат шаровый палец с пыльником, обеспечивающий подвижное соединение с кулаком.

Компонент	Материал	Кол-во	Особенности износа
Боковая тяга с наконечником	Сталь	2 шт	Люфт в шаровом шарнире, разрыв пыльника
Средняя тяга	Сталь	1 шт	Деформация, износ резьбы муфт
Маятниковый рычаг	Сталь (литье)	1 шт	Износ оси качания, разрушение втулок/подшипника
Рулевая сошка	Сталь (ковка)	1 шт	Деформация, износ шлицев/посадочного конуса

Все соединения защищены резиновыми пыльниками, предотвращающими попадание грязи и сохраняющими смазку в шарнирах. Крепление тяг к кузову и подвеске осуществляется через болтовые соединения и сайлент-блоки, требующие контроля затяжки.

Типичные неисправности: как определить износ шарниров

Основная проблема рулевой трапеции ВАЗ-2107 – износ шаровых шарниров (наконечников рулевых тяг и маятникового рычага). Первый признак – появление люфта в соединениях, что вызывает стук при движении по неровностям и вибрацию руля. Люфт легко проверяется на поднятом домкратом колесе: помощник раскачивает руль влево-вправо, а вы контролируете перемещение тяг относительно поворотных кулаков и рычагов.

Сильный износ шарниров приводит к уводу автомобиля с траектории, особенно при торможении или наезде на препятствие. Наблюдается повышенный свободный ход рулевого колеса ("пустое" вращение без реакции колес), ухудшение возврата руля в нейтраль после поворота. Критический износ вызывает неравномерный износ протектора шин ("пилообразный" рисунок по краям).

Характерные симптомы и методы диагностики

Обратите внимание на следующие признаки:

Стук в передней подвеске: Отчетливый металлический звук при проезде "лежачих полицейских" или ям.
Вибрация руля: Дрожание на скорости, усиливающееся при разгоне или торможении.
Увод автомобиля в сторону: Постоянное подруливание для удержания курса, особенно заметное на ровной дороге.

Для точной диагностики выполните проверку:

Поддомкратьте переднее колесо.
Возьмитесь за колесо в положениях "3 и 9 часов". Покачивайте его из стороны в сторону – ощутимый люфт указывает на износ наконечника тяги этой стороны.
Переместите руки в положения "12 и 6 часов". Покачивание колеса в этой плоскости чаще говорит о проблемах ступичного подшипника или шаровой опоры, но может усиливаться при сильном износе рулевых шарниров.
Визуально осмотрите пыльники: трещины, разрывы или подтеки смазки – прямой сигнал о попадании грязи и ускоренном износе шарнира.

Элемент	Основной симптом износа	Способ проверки
Наконечник рулевой тяги	Стук, люфт колеса по горизонтали	Покачивание колеса руками ("3-9 часов") при вывешенном колесе
Шарнир маятникового рычага	Стук из центра подкапотного пространства, общий люфт руля	Контроль перемещения тяги у рычага при раскачке руля помощником
Шарнир средней тяги	Стук при перекладке руля, увод авто	Визуальный осмотр пыльника, проверка осевого люфта тяги

Важно: Изношенные шарниры восстановлению не подлежат – только замена в сборе. Игнорирование симптомов ведет к ускоренному износу шин, ухудшению управляемости и опасности ДТП из-за возможного разрушения узла.

Регламент замены: когда точно нужен ремонт

Четких регламентных сроков замены рулевой трапеции ВАЗ-2107 не существует – износ зависит от стиля вождения, состояния дорог и качества запчастей. Ремонт требуется при критическом износе компонентов, что диагностируется по характерным признакам. Игнорирование симптомов ведет к ухудшению управляемости и риску аварии.

Плановый осмотр узла обязателен каждые 15-20 тыс. км или после ударов о препятствия (ямы, бордюры). Эксплуатация запрещена при выявлении:

Люфта рулевого колеса – свободный ход превышает 10° (проверяется на стоящем авто покачиванием руля).
Деформации тяг – искривления даже на 2-3 мм нарушают схождение колес.
Разрывов пыльников – повреждение защитных чехлов приводит к загрязнению шарниров.

Критические симптомы для срочной замены

Симптом	Причина	Последствия
Стук/скрежет в подвеске	Износ шаровых шарниров наконечников	Разрыв соединения, потеря управления
Увод авто в сторону	Разная степень износа тяг	Неравномерный износ шин
«Вата» в руле	Люфт в маятниковом рычаге	Некорректная реакция на поворот
Подтекание смазки	Разрушение сальников шарниров	Ускоренный износ наконечников

Важно: Изношенные наконечники не ремонтируются – меняются в сборе. Обязательна проверка углов установки колес после замены элементов трапеции. Отсутствие развал-схождения гарантирует повторный износ деталей за 500-1000 км пробега.

Классификация комплектующих: оригинал, аналог, ремкомплект

Оригинальные детали (ВАЗ/АвтоВАЗ) производятся по заводским спецификациям на конвейерных мощностях или сертифицированных подрядчиках. Гарантируют полное соответствие геометрии, материалов и эксплуатационных характеристик штатной трапеции ВАЗ-2107. Отличаются высокой ценой, наличием логотипа производителя и упаковкой с каталожным номером. Ресурс максимально приближен к заводскому.

Аналоги выпускаются сторонними производителями (например, "БелМаг", "Трек", "Промагро") без лицензии АвтоВАЗа. Могут иметь конструктивные отличия в материалах (упрочненные шаровые пальцы, полимерные втулки) или покрытиях (цинкование). Качество варьируется от премиум-сегмента до низкосортного. Требуют проверки совместимости по каталогам и отзывов.

Сравнительные характеристики

Тип	Ресурс (тыс. км)	Ценовой сегмент	Риски
Оригинал	40-60	Высокий	Подделки под бренд
Качественный аналог	30-50	Средний	Ошибки при подборе
Бюджетный аналог	15-25	Низкий	Ускоренный износ смежных узлов

Ремкомплекты включают расходные элементы для восстановления штатной трапеции:

Пыльники шаровых опор
Стопорные кольца
Резиновые втулки маятникового рычага
Набор чехлов тяг

Важно: применение ремкомплектов оправдано только при отсутствии люфтов в шарнирах и износа резьбовых соединений. Требует профессионального прессового оборудования для запрессовки втулок и шаровых. Экономия средств достигается исключительно при сохранении целостности тяг и рычагов.

Преимущества оригинальных деталей ВАЗ

Оригинальные компоненты рулевой трапеции ВАЗ-2107 спроектированы с точным соблюдением заводских допусков и нагрузочных характеристик модели. Это гарантирует сохранение штатной геометрии подвески и предсказуемое поведение автомобиля на дороге.

Использование лицензированных запчастей исключает риски преждевременного износа сопрягаемых элементов. Каждая деталь проходит многоступенчатый контроль качества, что подтверждается сертификатами производителя.

Ключевые отличия от аналогов

Ресурс эксплуатации - в 1.5-2 раза выше за счет применения легированных сталей и гальванической антикоррозийной обработки
Точность посадки - идеальное совпадение посадочных мест с шаровыми опорами и поворотными кулаками
Безопасность соединений - резьбовые части имеют калиброванную нарезку без люфтов

Гарантийные обязательства от АвтоВАЗа распространяются на весь срок службы детали при корректном монтаже. В случае выявления производственного дефекта возможна бесплатная замена по официальным сервисным центрам.

Лучшие аналоги: ТРЕК, БелМаг, Profit

ТРЕК выделяется применением усиленных материалов и прецизионной обработкой деталей. Продукция проходит строгий контроль качества, что обеспечивает точную геометрию трапеции и минимальные допуски при установке на ВАЗ-2107.

БелМаг предлагает оптимальное соотношение цены и надежности. Особенностью является использование легированных сталей в тягах и наконечниках, а также стабильность характеристик в условиях вибрации и перепадов температур.

Производитель	Ключевые преимущества	Ресурс (средний)
ТРЕК	Усиленные шарниры, антикоррозийное покрытие	40 000 км
БелМаг	Баланс цены/качества, термообработанные пальцы	35 000 км
Profit	Бюджетное решение, быстрая доступность	20 000 км

Особенности замены

ТРЕК: Рекомендуется замена комплектом (тяги + наконечники) для сохранения геометрии. Требует контрольного замера углов установки колес после монтажа.
БелМаг: Допускается частичная замена компонентов. Шплинты и гайки креплений часто требуют предварительной обработки WD-40.
Profit: Обязательна проверка резьбовых соединений на предмет дефектов. После 500 км пробега необходима повторная протяжка крепежей.

При установке любого аналога критически важны: использование динамометрического ключа для соблюдения момента затяжки (85-92 Н·м), очистка посадочных мест на поворотных кулаках, а также обязательная регулировка схождения колес.

Чем отличаются усиленные рулевые наконечники

Усиленные наконечники для рулевой трапеции ВАЗ-2107 конструктивно отличаются от стандартных в первую очередь материалом изготовления. Вместо штатных пластиковых втулок здесь применяются цельнометаллические шарниры на игольчатых подшипниках. Такое решение полностью исключает разбивание посадочных мест даже при длительной эксплуатации на разбитых дорогах.

Ключевое отличие – повышенная толщина стенок корпуса и шарового пальца, выполненных из высокоуглеродистой стали. Это обеспечивает многократный запас прочности при ударных нагрузках. Дополнительно применяется термохимическая обработка деталей (цементация), увеличивающая поверхностную твёрдость и износостойкость.

Преимущества усиленной конструкции

Увеличенный ресурс – до 100 тыс. км против 30-40 тыс. у штатных
Защита от люфта – игольчатый подшипник сохраняет точную геометрию
Пылезащита – многослойные сальники с армированием
Антикоррозийное покрытие – фосфатирование или цинкование корпуса

Параметр	Стандартный	Усиленный
Толщина стенки корпуса	3.5-4 мм	5-6 мм
Диаметр шарового пальца	14 мм	16-18 мм
Тип шарнира	Пластиковая втулка	Игольчатый подшипник

При замене учитывайте необходимость обязательной регулировки схождения колес. Усиленные модели полностью взаимозаменяемы со штатными, но требуют применения динамометрического ключа при затяжке гайки пальца (85-92 Н·м). Отказ от протяжки через 500 км пробега – основная причина преждевременного выхода из строя даже усиленных деталей.

Что входит в ремкомплект трапеции

Ремкомплект рулевой трапеции ВАЗ-2107 содержит детали для замены изнашиваемых элементов тяг и наконечников. Комплектация варьируется у разных производителей, но базовый набор включает ключевые компоненты, подверженные естественному износу.

При выборе обращайте внимание на маркировку: комплекты для "классики" ВАЗ взаимозаменяемы, но качество исполнения напрямую влияет на срок службы. Ниже приведен типовой состав ремкомплекта.

Базовые компоненты набора

Тяги рулевые (сошки и маятника) – 2 шт. с интегрированными втулками
Наконечники рулевые – 2 шт. (левый/правый) с шаровыми шарнирами и пыльниками
Резинометаллические шарниры – 2 шт. для крепления тяги маятникового рычага

Дополнительные элементы (в премиум-комплектах)

Деталь	Количество	Назначение
Стяжные болты с гайками	4 шт.	Фиксация тяг к рейке и маятнику
Контргайки наконечников	2 шт.	Фиксация резьбовых соединений
Защитные колпачки	2 шт.	Предотвращение загрязнения шаровых шарниров

Важно: В бюджетных вариантах часто отсутствуют крепежные элементы – их придется докупать отдельно. Качественные комплекты включают смазанные шарниры и усиленные пыльники из термостойкой резины.

Необходимые инструменты для самостоятельной замены

Замена рулевой трапеции на ВАЗ-2107 требует специализированного инструментария. Отсутствие ключевых приспособлений сделает процесс невозможным или небезопасным.

Подготовьте весь набор заранее: это сократит время ремонта и исключит простои при демонтаже старых компонентов и установке новой трапеции.

Базовый комплект

Ключи гаечные: рожковые/накидные на 13, 17, 19 мм, головки с воротком
Торцовый ключ с удлинителем и карданом (для труднодоступных гаек)
Съемник шаровых опор (типа "грибок" или универсальный)
Молоток (500-700 г) и монтировка
Пассатижи и круглогубцы

Дополнительные приспособления	Назначение
Домкрат + страховочные подставки	Подъем передка авто и фиксация
Баллонный ключ + противооткатные упоры	Снятие колес, блокировка задних колес
WD-40 или аэрозольный растворитель	Обработка прикипевших резьбовых соединений

Важно: для регулировки схождения после замены потребуется посетить стенд развала-схождения.

Подготовка автомобиля к замене рулевой трапеции

Перед началом работ обеспечьте полную безопасность: выберите ровную твердую площадку, зафиксируйте задние колеса противооткатными башмаками и включите ручной тормоз. Приготовьте комплект гаечных ключей (на 13, 17, 19, 22 мм), головки с воротком, молоток, монтировку, WD-40 для прикипевших соединений и новый комплект рулевых тяг.

Снимите передние колеса: ослабьте болты крепления на стоящем автомобиле, затем поднимите переднюю часть машины домкратом. Установите автомобиль на надежные подставки (козлы), НИКОГДА не работайте под машиной, опирающейся только на домкрат. Демонтируйте колеса для свободного доступа к рулевому механизму.

Ключевые этапы и инструменты

Защитные меры: Наденьте очки и перчатки. Постерите ветошь под зону работ для сбора старой смазки.
Обработка соединений: Обильно обработайте резьбовые части наконечников тяг и регулировочных муфт проникающей жидкостью за 10-15 минут до демонтажа.
Дополнительное оборудование: Приготовьте съемник для рулевых наконечников и динамометрический ключ для точной затяжки новых деталей.

Инструмент	Назначение
Домкрат + 2 подставки	Подъем и фиксация передка
Ключ баллонный	Снятие колес
Съемник шаровых опор	Отсоединение наконечников тяг
Маркер/керн	Разметка положения муфт перед откручиванием

Важно: Перед демонтажом отметьте мелом или керном положение регулировочных муфт на тягах – это сохранит приблизительные углы установки колес для первичной настройки схождения.

Снятие старых рулевых тяг: порядок демонтажа

Установите автомобиль на подъемник или смотровую яму, зафиксировав противооткатными башмаками. Обеспечьте свободный доступ к рулевым тягам, сняв при необходимости защитные кожухи или элементы подвески. Подготовьте комплект инструментов: рожковые ключи на "19", "22", мощную отвертку, съемник рулевых наконечников и молоток.

Очистите резьбовые соединения тяг проникающей смазкой WD-40 за 10-15 минут до работ. Проверьте наличие меток на резьбе тяг и наконечников – если отсутствуют, нанесите насечки маркером для сохранения исходного положения. Это критически важно для последующей регулировки схождения колес.

Пошаговый процесс демонтажа

Ослабьте контргайку рулевого наконечника ключом на "19", удерживая тягу вторым ключом на "22"
Снимите шплинт пальца рулевой тяги и открутите гайку крепления к поворотному кулаку
Установите съемник на палец наконечника. Затягивайте винт съемника до характерного щелчка, свидетельствующего о выходе конуса из посадочного гнезда
Выбейте молотком палец тяги из сошки рулевого механизма (удар наносите через медную проставку)
Открутите тягу от муфты регулировки схождения, подсчитывая количество оборотов для сохранения заводских настроек

Важные нюансы: При закисании резьбы на муфте используйте двухключевой метод – удерживайте муфту, откручивая тягу. Если палец не выходит из поворотного кулака даже съемником – прогрейте узел строительным феном до 150-200°C. Не применяйте газовую горелку во избежание повреждения сайлент-блоков и пыльников.

Как открутить прикипевшие резьбовые соединения

Начните с обильной обработки соединения проникающей смазкой типа WD-40. Повторите нанесение 2-3 раза с интервалом 10-15 минут, давая составу проникнуть в резьбу. Не пытайтесь сразу прикладывать максимальное усилие – это может сорвать грани или сломать болт.

После пропитки используйте ударный инструмент: аккуратно постучите молотком по головке болта или корпусу гайки. Вибрация разрушает ржавчину внутри резьбы. Для усиления эффекта комбинируйте удары с попытками проворачивания ключом.

Методы для особо сложных случаев

Термический способ: прогреть гайку паяльной лампой или строительным феном (200-300°C). Металл расширится, разрушая коррозию. После нагрева резко охладите резьбу смазкой.
Ударный ключ: примените специальный ударный гайковёрт или накидную головку с ударной переходником. Кратковременные импульсы эффективнее статичного усилия.
Демонтаж с надрывом: затяните соединение на 1/8 оборота перед откручиванием. Это срывает "сварной" слой ржавчины.

Если грани сорваны, используйте экстракторы или зубило: установите остриё под углом 45° к грани гайки и бейте молотком в направлении откручивания. Для болтов с отломанными головками потребуется высверливание и метчик.

После демонтажа очистите резьбу металлической щёткой и нанесите графитовую смазку при сборке. При замене тяг рулевой трапеции ВАЗ-2107 всегда устанавливайте новые гайки – старые теряют антикоррозийное покрытие.

Особенности замены маятникового рычага

Замена маятникового рычага требует демонтажа рулевых тяг и сошки рулевого механизма. Предварительно ослабьте контргайку регулировочной муфты тяги и нанесите метки положения рулевых наконечников относительно тяг для сохранения углов установки колес. Фиксация рулевого вала в нейтральном положении предотвратит срыв шлицов при последующей сборке.

После снятия защитного кожуха и кронштейна выхлопной системы получите доступ к крепежным болтам кронштейна маятника. Обратите внимание на конструктивную особенность: кронштейн крепится к лонжерону кузова тремя болтами, один из которых установлен снизу вертикально и часто подвержен коррозии. Обработайте резьбу проникающей смазкой за 30–40 минут до откручивания.

Ключевые этапы монтажа

Подготовка поверхности: очистите посадочное место кронштейна на кузове от грязи и ржавчины металлической щеткой.
Установка нового рычага: нанесите графитовую смазку на втулки шарнира, запрессуйте рычаг в кронштейн до характерного щелчка фиксатора.
Регулировка зазора: после затяжки болтов кронштейна (момент 70–90 Н·м) проверьте люфт рулевой сошки – допустимый вертикальный ход не превышает 0.8 мм.

Параметр	Нормальное значение	Критическое значение
Вертикальный люфт шарнира	0.2–0.5 мм	≥ 1.0 мм
Усилие проворачивания	5–15 Н·м	≥ 25 Н·м

При сборке избегайте перетяжки гайки осевого болта – это приводит к закусыванию шарнира. Обязательно проверьте совпадение меток на рулевых тягах, иначе потребуется последующая регулировка развала-схождения. После пробега 500 км повторно подтяните болты крепления кронштейна к кузову.

Установка новых тяг: нюансы сборки

Перед монтажом новых элементов тщательно очистите посадочные места на поворотных кулаках и маятниковом рычаге от грязи и следов коррозии. Проверьте состояние резьбовых отверстий – сорванная резьба потребует восстановления или замены смежных деталей. Обязательно обработайте защитной смазкой (например, Литол-24) шлицы на внутренних наконечниках и конусные поверхности шаровых шарниров для облегчения последующего обслуживания.

При затяжке резьбовых соединений соблюдайте критически важный порядок: сначала наживите все компоненты без усилия, затем последовательно затяните гайки крепления наружных наконечников к ступицам (момент 70-90 Н·м), после – внутренних тяг к рейке и маятнику (момент 90-120 Н·м). Используйте только шестигранник под ключ на корпусе шарового пальца для фиксации от проворачивания, никогда не упирайтесь в пыльник!

Особенности регулировки и контроля

Обязательные этапы после установки:

Прокачка рулевого управления: покачайте руль из крайнего левого в крайнее правое положение 5-7 раз на стоящем автомобиле для распределения смазки в шарнирах
Контроль уровня жидкости в бачке ГУР (при наличии усилителя) с последующей проверкой герметичности контуров
Проверка свободного хода рулевого колеса (не более 5-7 градусов)

Распространенные ошибки:

Перетяжка гаек шаровых шарниров – приводит к закусыванию пальца и ускоренному износу
Установка тяг с поврежденными пыльниками – гарантирует попадание абразива и выход узла из строя через 500-1000 км
Игнорирование регулировки схождения колес – вызывает увод автомобиля и интенсивный износ резины

Элемент	Критический параметр	Инструмент для контроля
Наружный наконечник	Осевой люфт ≤ 0.8 мм	Диагностическая стойка
Резьбовые соединения	Момент затяжки	Динамометрический ключ
Пыльники	Отсутствие перекручивания	Визуальный осмотр

Регулировка длины тяг по меткам

Метки на тягах рулевой трапеции ВАЗ-2107 служат для предварительной настройки длины при замене деталей. Они обеспечивают базовое схождение колес, близкое к заводским параметрам, что критично для безопасности и управляемости. Каждая тяга имеет насечки, которые должны совпадать с рисками на регулировочных муфтах после монтажа.

Точность совмещения меток напрямую влияет на износ шин и стабильность движения. Отклонение даже на 1-2 деления требует последующей коррекции на стенде развала-схождения, так как визуальная регулировка не гарантирует идеальных углов установки колес.

Алгоритм регулировки

Установите автомобиль на ровную площадку с разгруженной передней подвеской (вывесите колеса).
Ослабьте контргайки на регулировочных муфтах обеих рулевых тяг ключом на 19 мм.
Вращайте муфту тяги, добиваясь точного совпадения рисок на её корпусе с метками на тягах с обеих сторон.
Фиксируйте муфту трубным ключом, затягивая контргайки с моментом 50-60 Н·м без смещения меток.

Обязательно проверьте схождение на сервисном стенде после регулировки! Метки обеспечивают лишь приблизительные значения (±10-15′), а итоговая погрешность не должна превышать 5′ для нормальной эксплуатации.

Важность правильной затяжки контргаек

Неправильная затяжка контргаек на наконечниках рулевых тяг и маятниковом рычаге напрямую влияет на безопасность движения. Слабая затяжка приводит к самоотвинчиванию гайки из-за вибраций, что вызывает люфт в шарнирах и потерю контроля над управлением. Чрезмерное усилие деформирует резьбу, повреждает контрящую кромку или сам шарнир, сокращая ресурс узла и провоцируя заклинивание.

Критически важно использовать динамометрический ключ, соблюдая момент затяжки, указанный производителем (обычно 29–35 Н·м для тяг ВАЗ-2107). Затяжку выполняют после предварительной регулировки схождения колес и установки шплинта. Контргайка должна плотно прижимать втулку или кромку конуса наконечника без проворачивания пальца рулевой тяги.

Ключевые этапы и требования

Инструмент: Обязательно применение динамометрического ключа. "На глаз" или ударным инструментом затягивать запрещено.
Порядок действий:
1. Закрутите контргайку от руки до упора.
2. Затяните ключом до требуемого момента (например, 32 Н·м).
3. Проверьте шплинтовое отверстие: оно должно совпасть с гранями гайки. При несовпадении допускается подтяжка на угол до 60°, но не более!
4. Установите новый шплинт и разведите его усики.
Контроль: После затяжки проверьте отсутствие осевого люфта в шарнире пальцем. Пальцы тяг должны вращаться от руки с небольшим усилием.

Ошибка	Последствие
Недостаточный момент	Развинчивание на ходу, люфт руля, риск аварии
Превышение момента	Срыв резьбы, деформация шарнира, ускоренный износ
Отсутствие шплинта	Недопустимо! Гайка гарантированно открутится

Проверка свободного хода шарниров после монтажа

После установки новых элементов рулевой трапеции критически важно проверить свободный ход шаровых шарниров. Невыполнение этой операции может привести к ускоренному износу деталей, уводу автомобиля с траектории и снижению курсовой устойчивости на скорости.

Проверку проводят на неподвижном автомобиле, предварительно установив колеса в положение прямолинейного движения. Требуется участие двух человек: один вращает рулевое колесо в пределах допустимого люфта, второй контролирует работу шарниров визуально и тактильно.

Порядок выполнения проверки

Визуальный контроль соединений: убедитесь в отсутствии перекосов тяг и надежной затяжке контргаек с обязательной установкой новых шплинтов.
Проверка осевого люфта:
- Попеременно покачивайте рулевую сошку и тяги рукой
- Допустимый зазор в шарнирах – не более 1,5 мм
- Люфт свыше нормы требует немедленной подтяжки или замены
Контроль радиального перемещения:
- Зафиксируйте пальцами корпус шарнира
- Резко дерните тягу в продольном направлении
- Отсутствие стука подтверждает правильность запрессовки
Тест на заедание:
- Медленно поворачивайте руль от упора до упора
- Ход всех элементов должен быть плавным, без рывков и провалов
- Особое внимание уделите новым шарнирам – возможна тугоходность

Параметр	Норма для ВАЗ-2107	Метод проверки
Суммарный люфт руля	≤ 10°	Люфтомер на ободе рулевого колеса
Осевой зазор шарнира	≤ 1,5 мм	Линейка у штока пальца
Радиальный стук	Отсутствует	Рывковое усилие на тяге

При обнаружении отклонений немедленно устраните причины: проверьте момент затяжки гайки шарнира (7-9 кгс·м), целостность пыльников и параллельность тяг. Запрещается эксплуатация авто с неотрегулированным свободным ходом – это напрямую влияет на безопасность управления.

Обязательный этап: регулировка развала-схождения

После замены любых компонентов рулевой трапеции ВАЗ-2107 (тяг, наконечников, маятникового рычага или рулевой сошки) параметры установки передних колец неизбежно сбиваются. Даже незначительные отклонения в геометрии новых деталей или их посадочных мест приводят к нарушению заводских углов.

Игнорирование регулировки развала-схождения гарантированно вызовет ускоренный и неравномерный износ протектора шин (появление «грыжи» или «пилы» на покрышке), увод автомобиля в сторону при движении по прямой, повышенное усилие на руле и ухудшение курсовой устойчивости, особенно на высоких скоростях.

Ключевые моменты регулировки

Процедура требует специализированного оборудования и проводится строго на проверенном стенде в сервисе. Основные регулируемые параметры для ВАЗ-2107:

Схождение колес: Корректируется вращением муфт рулевых тяг. Нормативное значение: +1/+3 мм (положительное схождение).
Развал колес: Регулируется добавлением/удалением шайб между осью нижнего рычага подвески и поперечиной. Норма: -0°30' / +0°30' (допустим небольшой отрицательный развал).
Продольный наклон шкворня (кастер): На ВАЗ-2107 регулируется сложнее (добавлением шайб под заднюю проушину нижнего рычага) и часто оставляется в пределах допуска, если не нарушена базовая геометрия кузова. Норма: +3°30' / +4°30'.

Перед регулировкой обязательно проверяется и приводится в норму:

Давление в шинах.
Отсутствие люфтов в подшипниках ступиц, шаровых опорах, рулевых наконечниках.
Работоспособность амортизаторов и пружин подвески.
Состояность резинометаллических шарниров (сайлент-блоков) рычагов.

Проверка и корректировка углов выполняется под нагрузкой – в снаряженном состоянии автомобиля с полной массой топлива и водителем на месте. Только после правильной регулировки новая рулевая трапеция будет работать эффективно и долговечно.

Чем опасна установка без последующей регулировки углов

Установка рулевой трапеции ВАЗ-2107 без обязательной регулировки углов установки колес (схождения) приводит к критическим последствиям для безопасности и ресурса автомобиля. Даже при идеальном монтаже новых деталей геометрия подвески нарушается, так как заводские настройки сбиваются в процессе демонтажа старой трапеции и установки новой.

Неправильное схождение вызывает экстремально быстрый и неравномерный износ протектора шин – резина "съедается" за несколько сотен километров. Одновременно возникает повышенное сопротивление качению, что увеличивает нагрузку на рулевой механизм, тяги и наконечники, сокращая их срок службы.

Основные риски:

Потеря курсовой устойчивости: автомобиль "рыскает" по дороге, требует постоянного подруливания, особенно на высокой скорости.
Самопроизвольный увод в сторону: при отпускании руля машина резко меняет траекторию, что критично на мокром асфальте или зимой.
Увеличение тормозного пути: из-за частичного контакта шины с дорогой.
Вибрации руля: "биение" передается на рулевое колесо при движении от 60 км/ч.

Элемент	Последствия перекоса
Шины	Гребенчатый износ, разрушение корда
Рулевая рейка	Деформация зубьев, течь сальников
Сайлентблоки	Ускоренное разрушение резиновых втулок

Игнорирование регулировки после замены трапеции равносильно сознательному повреждению ходовой части – экономия на стенде развала-схождения многократно увеличивает затраты на последующий ремонт и создает аварийную ситуацию.

Ошибки при замене: перетяжка, перекосы, неправильная длина

Неправильная замена рулевой трапеции на ВАЗ-2107 чревата критическими неисправностями рулевого управления. Распространенные ошибки – перетяжка резьбовых соединений, перекосы элементов и неверная длина тяг – напрямую влияют на безопасность движения.

Игнорирование технологии монтажа провоцирует ускоренный износ деталей, биение руля, потеру курсовой устойчивости. В тяжелых случаях возможна полная блокировка рулевого механизма в движении.

Ошибка	Последствия	Решение
Перетяжка соединений	Деформация резьбы тяг, повреждение пыльников, заклинивание шаровых опор	Затягивать гайки динамометрическим ключом строго по моменту (50-70 Н·м)
Перекосы при установке	Нарушение параллельности тяг, вибрации руля, ускоренный износ покрышек	Контролировать соосность тяг до затяжки, избегать перекручивания маятника
Неправильная длина тяг	Самопроизвольный увод автомобиля, "жесткий" руль, гребенчатый износ резины	Сохранить старую длину до демонтажа, обязательная регулировка схождения после замены

Дополнительные риски

Повреждение пыльников при монтаже – приводит к попаданию грязи в шарниры. Проверять целостность после установки.
Игнорирование замены контргаек – вызывает самооткручивание тяг. Все резьбовые пары менять на новые.
Отсутствие смазки шаровых шарниров – ускоряет износ. Наносить Литол-24 перед сборкой.

Проверка герметичности пыльников после работ

После установки рулевых тяг и наконечников ВАЗ-2107 критически важно проверить целостность и герметичность пыльников. Любое повреждение или неправильная посадка приведут к попаданию грязи и влаги внутрь шарнира, что вызовет ускоренный износ деталей и нарушение управляемости.

Осмотр начинают с визуальной оценки состояния резиновых гофр. Пыльник должен быть равномерно растянут по всей длине, без перекосов, заломов и видимых трещин. Особое внимание уделите местам фиксации хомутами на корпусе тяги и шаровом пальце.

Порядок проверки герметичности

Механическая целостность: Вручную проверните пыльник вокруг оси тяги, убедитесь в отсутствии разрывов резины, особенно в зоне гофр.
Проверка фиксации хомутов: Убедитесь, что металлические хомуты затянуты плотно и не смещены. Резина под ними не должна иметь вздутий или пережимов.
Тест на перекос: Поверните руль от упора до упора при заглушенном двигателе (или на подъемнике). Наблюдайте за поведением пыльников – они не должны натягиваться "в струну" или сжиматься с образованием складок.

Важно: Даже микроскопические повреждения, невидимые глазу, можно выявить косвенным методом. Тщательно вымойте пыльники и область вокруг них. Нанесите на поверхность пыльников тонкий слой силиконовой смазки или мыльного раствора. Попросите помощника энергично покачать рулем влево-вправо. Появление пузырей укажет на место разгерметизации.

Признак проблемы	Возможная причина	Действие
Маслянистые подтеки под пыльником	Разрыв резины, слабая затяжка хомута	Замена пыльника, проверка/замена хомута
Слышимый хруст при повороте руля	Попадание абразива из-за разгерметизации	Срочная замена пыльника и шарнира
Видимая деформация (складки, перегиб)	Неправильная установка, несоответствие детали	Переустановка или замена пыльника

Помните: качественно установленный и герметичный пыльник – залог долгой службы рулевых наконечников и тяг ВАЗ-2107. Повторяйте визуальный осмотр пыльников каждые 3-5 тысяч км пробега или после поездок по бездорожью.

Контроль уровня жидкости в бачке ГУР (для модификаций)

Регулярная проверка уровня жидкости гидроусилителя руля (ГУР) на ВАЗ-2107 с установленным усилителем – критически важная процедура для предотвращения выхода из строя насоса и всей системы. Пренебрежение контролем ведет к попаданию воздуха в систему, появлению шума (воя) при работе, ухудшению усилия на руле и дорогостоящему ремонту.

Контроль необходимо выполнять на прогретой до рабочей температуры системе (после 10-15 минут езды), установив автомобиль на ровную поверхность. Рекомендуется проверять уровень каждые 5-7 тысяч километров пробега и перед длительными поездками, а также при появлении первых признаков неисправности (тяжелый руль, посторонние звуки при повороте).

Порядок проверки и долива жидкости ГУР

Откройте капот и найдите бачок ГУР (обычно черного цвета с желтой крышкой, расположен в районе правой фары). Протрите поверхность бачка и область вокруг крышки тряпкой, чтобы исключить попадание грязи внутрь при открытии.

Шаги проверки:

Снимите крышку бачка ГУР. Проверьте состояние уплотнительного кольца на крышке – оно должно быть целым и эластичным.
Оцените уровень жидкости относительно меток "MIN" и "MAX" на корпусе бачка (или на прозрачном глазке).
Нормальный уровень: жидкость должна находиться между метками "MIN" и "MAX". Идеально – ближе к отметке "MAX".
Если уровень ниже "MIN" – требуется долив. Используйте ТОЛЬКО рекомендованную производителем жидкость (обычно Dexron II или III). Заливайте небольшими порциями через воронку с мелкой сеткой.
После долива закрутите крышку до упора. Запустите двигатель и несколько раз плавно поверните руль от упора до упора для удаления возможных воздушных пробок.
Заглушите двигатель, снова проверьте уровень и при необходимости повторите долив.

Важные особенности:

Никогда не заливайте в систему ГУР тормозную жидкость, масло для двигателя, трансмиссии или воду – это приведет к мгновенному повреждению сальников и дорогому ремонту.
Резкое падение уровня жидкости ниже "MIN" за короткий срок указывает на утечку в системе (шланги, сальники насоса, рейка). Требуется немедленная диагностика.
Использование некачественной или неподходящей жидкости вызывает вспенивание, повышенный износ насоса и ухудшение характеристик ГУР.
Помните: жидкость ГУР гигроскопична (впитывает влагу). Регламент замены – каждые 60-80 тыс. км или 2 года (даже при нормальном уровне).

Тест-драйв после замены рулевой трапеции: на что обратить внимание

Первый запуск двигателя после замены рулевой трапеции выполняйте на стоящем автомобиле, не вращая руль. Проверьте отсутствие подтёков гидравлической жидкости из бачка ГУР и соединений рейки. Убедитесь, что пыльники тяг и наконечников не имеют перекрутов или повреждений, полученных при монтаже.

Начните движение на малой скорости (5–10 км/ч) по ровному участку без уклона. Оцените усилие на руле: оно должно быть равномерным без рывков или заеданий. Резко отпустите руль на прямой траектории – автомобиль не должен самопроизвольно менять направление.

Ключевые параметры контроля

При тестировании уделите внимание следующим аспектам:

Отсутствие стуков – при проезде неровностей, люках или рельсах рулевое управление не должно издавать глухих ударов
Точность реакции – поворот руля на 5–10° должен немедленно изменять траекторию без "пустого" хода
Стабильность курса – на ровной дороге при скорости 50–60 км/ч автомобиль сохраняет прямолинейное движение без подруливания

Обязательно проверьте работу на разных скоростных режимах:

Скорость (км/ч)	Нормальная реакция	Тревожные признаки
40–50	Лёгкое вращение руля, плавные манёвры	Вибрация на руле, биение
70–90	Увеличение усилия, точное удержание полосы	Автомобиль "рыскает", требуется постоянная корректировка

После 20–30 км пробега обязательно выполните повторную затяжку болтов крепления рулевых тяг к рейке и поворотным кулакам. Проверьте температуру наконечников и маятника рукой – локальный перегрев указывает на заклинивание шарниров.

Частота обслуживания шарниров рулевой трапеции ВАЗ-2107

Частота обслуживания шарниров рулевой трапеции ВАЗ-2107 не регламентируется жестким пробегом в километрах и зависит от нескольких ключевых факторов. Интенсивность эксплуатации автомобиля (город с ямами или ровная трасса), стиль вождения (агрессивный или спокойный), качество самих шарниров (оригинальные, неоригинальные, "усиленные") и состояние дорожного покрытия – все это напрямую влияет на скорость их износа.

Несвоевременное обслуживание изношенных шарниров приводит к увеличению люфта рулевого колеса, ухудшению точности управления, ускоренному износу шин из-за нарушения углов установки колес (развал-схождение), а в критических случаях – к полному разрушению шарнира и потере управления автомобилем. Поэтому регулярный контроль их состояния жизненно важен.

Основные признаки необходимости проверки/обслуживания

Стук или глухой лязг со стороны передних колес при проезде неровностей, особенно на малой скорости.
Вибрация рулевого колеса на определенных скоростях или при разгоне/торможении.
Появление или увеличение люфта руля.
Увод автомобиля в сторону при движении по прямой.
Неравномерный износ протектора шин.
Видимые повреждения пыльников (трещины, разрывы, следы вытекшей смазки).

Тип шарнира	Плановый визуальный осмотр	Проверка на стук/люфт	Обслуживание/Замена (ориентировочно)
Обычные (стандартные)	Каждое ТО (10-15 тыс. км)	Каждое ТО (10-15 тыс. км) + при появлении симптомов	20 000 - 40 000 км (сильно зависит от условий)
Усиленные (с термообработкой, улучшенными материалами)	Каждое ТО (10-15 тыс. км)	Каждое ТО (10-15 тыс. км) + при появлении симптомов	40 000 - 70 000+ км

Процедура обслуживания

Визуальный осмотр: Проверка целостности пыльников на отсутствие трещин, разрывов и следов вымывания смазки.
Проверка люфта: Автомобиль на ровной площадке, колеса прямо. Помощник активно качает руль влево-вправо (в пределах свободного хода), а вы в это время контролируете руками каждый шарнир на предмет осевого и радиального люфта (движения "на разрыв" и "на сжатие" пальцев). Люфт недопустим.
Замена смазки (если конструкция позволяет): При целом пыльнике и отсутствии люфта можно попытаться продлить жизнь шарниру. Старая смазка удаляется шприцем через отверстие под пресс-масленку (если оно есть), пыльник аккуратно оттягивается для доступа к шаровому пальцу, полость тщательно промывается WD-40 или аналогичным очистителем до выхода чистой жидкости. Затем через шприц закачивается новая специальная смазка для ШРУСов (например, ШРУС-4) до заполнения полости.
Замена пыльника: Обязательна при любом его повреждении. Шарнир снимается, тщательно очищается от старой смазки и грязи, набивается новой смазкой, устанавливается новый пыльник с использованием специального монтажного приспособления для предотвращения повреждения.
Замена шарнира: При наличии люфта или повреждении самого шарового пальца/втулки шарнир подлежит только замене в сборе. Обслуживание бесполезно.

Как продлить срок службы новой рулевой трапеции

Правильная установка новой трапеции – фундамент ее долговечности. Строго соблюдайте моменты затяжки резьбовых соединений, указанные в руководстве по ремонту ВАЗ-2107. Используйте только исправный съемник шаровых опор, чтобы не повредить пыльники при демонтаже старой или установке новой. После монтажа обязательно проверьте и отрегулируйте углы установки колес (схождение), так как неправильное схождение – главный враг наконечников тяг.

Защита от агрессивной среды критически важна. Регулярно, особенно после поездок по грязи или в соляной раствор зимой, мойте узлы трапеции (тяги, наконечники, маятниковый рычаг) струей воды для удаления абразивной грязи и реагентов. Внимательно осматривайте состояние резиновых пыльников на шаровых шарнирах наконечников и маятникового рычага – даже небольшая трещина или разрыв приведут к быстрому выходу шарнира из строя из-за попадания влаги и грязи.

Ключевые правила эксплуатации и обслуживания

Соблюдение этих рекомендаций значительно увеличит ресурс:

Бережное вождение: Избегайте ударов колес о бордюры, езды по глубоким выбоинам на высокой скорости, резких стартов с вывернутыми колесами.
Контроль смежных узлов: Своевременно обслуживайте и заменяйте изношенные ступичные подшипники, шаровые опоры, амортизаторы, опоры стоек. Их люфты и неисправности создают ударные нагрузки на рулевое управление.
Регулярная диагностика:
- Проверяйте люфт рулевого колеса (не должен превышать нормы, указанные в ПДД).
- Прислушивайтесь к стукам в передней подвеске при движении по неровностям.
- Обращайте внимание на увод автомобиля в сторону при движении по прямой.
- Контролируйте равномерность износа протектора передних шин.
Смазка: Некоторые модели наконечников и маятникового рычага имеют пресс-масленки. Регулярно (согласно регламенту ТО) шприцуйте в них специальную смазку для шарниров (ШРУС-4, Литин и т.п.), вытесняя старую смазку и влагу через защитный колпачок.

Признаки износа элементов трапеции:

Элемент	Основные признаки неисправности
Рулевые наконечники	Стук при покачивании вывешенного колеса рукой влево-вправо (3-9 часов), люфт в шарнире, неравномерный износ шин (внутренняя или внешняя кромка)
Маятниковый рычаг	Стук при покачивании рукой за тягу, присоединенную к маятнику, или при резком повороте руля на месте, люфт в оси или шаровом шарнире
Рулевые тяги	Деформация (редко), сильная коррозия, повреждение резьбы

Регулярная проверка состояния рулевой трапеции и подвески, аккуратная езда и своевременное устранение мелких неисправностей – залог долгой и безопасной работы новой рулевой трапеции на вашем ВАЗ-2107.

Нужна ли смазка необслуживаемых наконечников

Нет, смазывать необслуживаемые наконечники рулевых тяг ВАЗ-2107 не нужно и даже категорически не рекомендуется. Они спроектированы и изготовлены как полностью герметичные узлы.

Конструкция таких наконечников включает прочный резиновый или полиуретановый пыльник, который надежно защищает внутренний шарнир и заложенную на заводе специальную консистентную смазку от попадания грязи, воды и пыли. Эта смазка рассчитана на весь срок службы узла.

Почему смазка вредна и запрещена

Попытки ввести дополнительную смазку через шприц приводят к критическим проблемам:

Разрушение пыльника: Иголка шприца неизбежно повреждает герметичный пыльник при попытке прокола. Даже микроскопический прокол быстро превращается в разрыв под нагрузкой.
Нарушение герметичности: Поврежденный пыльник теряет способность защищать шарнир. Внутрь попадает абразивная грязь и влага, что вызывает:

Ускоренный износ:	Песок и грязь действуют как абразив, быстро стачивая поверхности шарнира.
Коррозия:	Влага вызывает ржавчину шарового пальца и гнезда, увеличивая люфт.
Вымывание заводской смазки:	Вода вымывает или разбавляет оригинальную смазку, лишая узел защиты.

Единственное "обслуживание" необслуживаемых наконечников - это регулярная визуальная проверка их состояния и контроль люфта. Признаки необходимости замены:

Появление люфта при покачивании тяги рукой или проверке на СТО.
Видимые повреждения, надрывы или трещины пыльника.
Вытекание смазки из-под пыльника (указывает на его разгерметизацию).

Если наконечник выработал ресурс или поврежден его пыльник, единственно верное решение - замена узла в сборе на новый. Попытки реанимировать его смазкой лишь ускорят окончательный выход из строя и создадут угрозу безопасности управления.

Экономия при ремонте: выгоднее ли менять отдельные элементы

Прямая финансовая выгода от замены только вышедших из строя деталей (наконечников, тяг, маятникового рычага) кажется очевидной – вы платите только за конкретную запчасть. Однако такой подход требует точной диагностики состояния каждого компонента трапеции и учета скрытых факторов. Неучтенный износ смежных элементов или ошибка в оценке их ресурса быстро приведет к повторному ремонту.

Ключевой недостаток поэлементной замены – значительное увеличение трудозатрат и времени. Каждая операция демонтажа/монтажа связана с откручиванием закисших резьбовых соединений, риском повреждения пыльников, необходимостью последующей регулировки развала-схождения. Повторные визиты на стенд СХ съедают первоначальную экономию на запчастях.

Сравнение подходов к ремонту

При выборе стратегии учитывайте:

Ресурс смежных узлов: Износ обычно равномерный. Замена одного наконечника при старых тягах сместит нагрузку и ускорит их выход из строя.
Стоимость работы: Комплексная замена всего контура (2 наконечника + 2 тяги + маятник) часто дешевле суммы оплаты за несколько отдельных операций.
Гарантийный случай: Комплекты от проверенных брендов (например, БелМаг, Трек) обычно имеют больший гарантийный срок, чем отдельные детали.

Критерий	Поэлементная замена	Замена комплектом
Стоимость запчастей	Кажется ниже (только сломанное)	Выше (но часто дешевле в пересчете на деталь)
Трудозатраты/Стоимость работ	Выше (многократный демонтаж, регулировка СХ)	Ниже (одноразовая операция + одна регулировка)
Риск повторного ремонта	Высокий (износ других элементов продолжается)	Минимальный (все ключевые узлы новые)
Время простоя авто	Больше (несколько визитов в сервис)	Меньше (1-2 визита)

Оправданная экономия: Поэлементный ремонт разумен только при точечном дефекте (например, погнуло тягу) на относительно новой трапеции или при строгом бюджете с готовностью к риску. Во всех остальных случаях, особенно при пробеге от 80-100 тыс. км или видимом износе нескольких элементов, полная замена комплекта экономичнее в долгосрочной перспективе за счет надежности и меньших трудозатрат.

Примерная стоимость комплектующих в 2024 году

Цены на детали рулевой трапеции ВАЗ-2107 варьируются в зависимости от производителя, региона и типа продавца (официальный магазин, рынок, онлайн-платформы). Ниже приведены усреднённые диапазоны стоимости на 2024 год для ключевых компонентов.

Учтите, что при полной замене трапеции потребуются несколько элементов. Цены указаны за единицу, если не отмечено иное. Стоимость оригинальных запчастей (ВАЗ) обычно выше аналогов.

Деталь	Диапазон цен (руб.)
Рулевая тяга (левая/правая)	400 – 900
Наружный рулевой наконечник	250 – 700
Средний наконечник (маятниковый)	350 – 800
Маятниковый рычаг в сборе	900 – 2500
Комплект втулок маятника	150 – 400
Сошка рулевого механизма	1000 – 2200

Список источников

При подготовке материалов о рулевой трапеции ВАЗ-2107 использовались специализированные технические источники, гарантирующие точность описания конструкции, критериев выбора элементов и процедуры замены.

Основное внимание уделялось официальной документации, экспертным оценкам и практическим руководствам, отражающим современные стандарты обслуживания классических моделей ВАЗ.

Официальное руководство по ремонту ВАЗ-2101-2107 (издательство За рулём)
Каталоги запчастей АвтоВАЗ с техническими спецификациями узлов
Технические бюллетени сервисных центров Lada по обслуживанию классической серии
Монографии "Конструкция ходовой части автомобилей ВАЗ" (В.С. Кальмансон)
Сравнительные тесты рулевых тяг в специализированных изданиях (Авторевю, 5 колесо)
Инженерные отчёты испытательных полигонов о долговечности компонентов
Протоколы измерения геометрии рулевой трапеции СТО после замены деталей
