Сайлентблоки передних рычагов Рено Логан - функции, устройство, симптомы неисправности

Статья обновлена: 18.08.2025

Передняя подвеска Рено Логан испытывает значительные динамические нагрузки при движении. Резинометаллические шарниры – сайлентблоки рычагов – играют критическую роль в ее работе, обеспечивая плавность хода и управляемость.

Эти элементы выполняют двойную функцию: гасят вибрации от неровностей дороги и точно позиционируют рычаги относительно кузова и колес. От их состояния напрямую зависят безопасность, комфорт и ресурс смежных узлов подвески.

Понимание назначения, особенностей конструкции и своевременное выявление признаков износа сайлентблоков – обязательные условия для поддержания технической исправности автомобиля. Игнорирование неисправностей приводит к ускоренному разрушению деталей подвески и ухудшению курсовой устойчивости.

Функции сайлентблоков передних рычагов Рено Логан

Сайлентблоки передних рычагов выполняют роль упругих шарниров, соединяющих рычаги подвески с кузовом или подрамником автомобиля. Их основная задача – гашение вибраций и ударных нагрузок, передающихся от колес на кузов при движении по неровностям дороги.

Данные элементы обеспечивают плавность хода, снижают шумы в салоне и предотвращают жесткую передачу колебаний на несущие части конструкции. Одновременно они задают строго определенную степень свободы рычагам подвески при вертикальном перемещении колес.

Ключевые функции

• Демпфирование вибраций: поглощение высокочастотных колебаний от дорожного покрытия за счет упругих свойств резины.
• Обеспечение подвижности рычагов: создание контролируемого углового и радиального смещения для корректной работы подвески.
• Фиксация геометрии подвески: точное позиционирование рычагов относительно кузова для сохранения углов установки колес.
• Защита сопрягаемых деталей: предотвращение прямого металлического контакта между втулкой рычага и крепежным болтом.
• Снижение шумового фона: изоляция кузова от структурных шумов подвески благодаря резиновому демпферу.

Где расположены сайлентблоки нижних рычагов

Сайлентблоки нижних рычагов передней подвески Рено Логан закреплены в проушинах кузовных лонжеронов. Каждый нижний рычаг крепится к кузову двумя сайлентблоками: один спереди, другой сзади относительно продольной оси автомобиля.

Для доступа к этим элементам необходимо демонтировать колесо и частично разобрать подвеску. Внешне они выглядят как металлические втулки с резиновыми или полиуретановыми вставками, запрессованными в места крепления рычагов к подрамнику или кузову.

Точное расположение

• Передний сайлентблок: Фиксирует переднюю часть рычага к кронштейну кузова, ближе к бамперу.
• Задний сайлентблок: Соединяет заднюю часть рычага с кузовным лонжероном, ближе к салону автомобиля.

Сторона подвески	Количество сайлентблоков	Ориентир на кузове
Левая (водительская)	2 шт.	Под местом установки аккумулятора
Правая (пассажирская)	2 шт.	Под воздушным фильтром

Важно: Оба сайлентблока на каждом рычаге работают совместно, обеспечивая подвижное соединение. Их оси расположены параллельно оси рулевых тяг, что позволяет рычагу качаться в вертикальной плоскости при проезде неровностей.

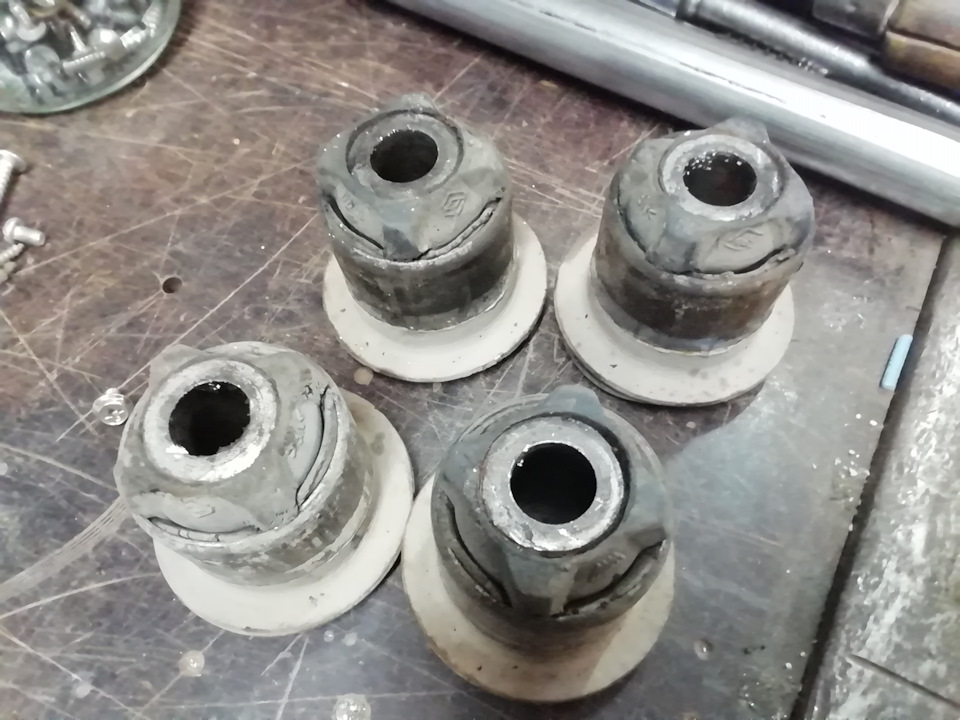

Конструкция штатного сайлентблока Рено Логан

Штатный сайлентблок переднего рычага Рено Логан представляет собой неразборную металло-резиновую втулку цилиндрической формы. Его основа – стальная внутренняя гильза, обеспечивающая жесткое крепление к рычагу через запрессовку. Внешний слой выполнен из высокопрочной стали, формирующей обойму для фиксации в кузовном кронштейне.

Между металлическими элементами расположен эластомерный наполнитель из синтетического каучука, устойчивого к маслам, температуре (-40°C...+120°C) и динамическим нагрузкам. Резиновая смесь вулканизирована к обеим гильзам, что исключает прокручивание. Герметичность конструкции предотвращает попадание грязи и коррозию.

Ключевые элементы конструкции

• Внутренняя гильза – тонкостенная стальная трубка с антикоррозионным покрытием.
• Наружная обойма – усиленный стальной цилиндр с фланцем для фиксации в кронштейне.
• Резиновый демпфер – двухкомпонентный каучук, заполняющий пространство между гильзами.
• Зона деформации – радиальные канавки в эластомере для контролируемого смещения рычага.

Параметр	Характеристика
Диаметр внешней обоймы	42 мм (стандарт для Logan 1/2 поколения)
Толщина резинового слоя	8-10 мм между гильзами
Тип соединения	Неразборное (вулканизированное)

Металлическая обойма сайлентблока: особенности

Металлическая обойма является жесткой силовой основой сайлентблока переднего рычага Рено Логан. Её ключевая задача – обеспечить надежную фиксацию сайлентблока в проушине рычага подвески и создать стабильную опору для резинового демпфера. Обойма воспринимает основные механические нагрузки, передавая их от рычага к резиновому элементу.

Конструктивно обойма представляет собой цельнометаллический цилиндр (часто стальной), запрессованный в рычаг с высокой точностью. Её наружная поверхность имеет строго заданный диаметр для плотной посадки, а внутренняя – гладкую или рифленую поверхность для оптимального контакта с резиновой втулкой. От качества обработки и геометрии обоймы напрямую зависит долговечность всего узла.

Ключевые особенности и требования

• Материал: Изготавливается из высокопрочной стали с антикоррозионным покрытием (чаще всего гальваническим цинкованием).
• Посадка: Обеспечивает интерференционную (натяг) посадку в рычаг, исключая проворачивание.
• Внутренняя геометрия: Формирует рабочие поверхности для резиновой втулки – гладкие или с канавками для лучшей адгезии резины.
• Точность изготовления: Жесткие допуски на диаметр и соосность критичны для равномерного распределения нагрузок.
• Прочность: Должна выдерживать ударные и переменные нагрузки без деформации или трещин.

Аспект	Значение для работы сайлентблока
Целостность обоймы	Деформация или коррозия нарушает геометрию узла, ускоряя износ резины.
Качество запрессовки	Смещение или проворот обоймы в рычаге вызывает вибрации и дисбаланс подвески.
Состояние внутренней поверхности	Задиры или ржавчина разрушают резиновую втулку, приводя к люфту.

Резиновый демпфер сайлентблока

Резиновый демпфер является ключевым упругим элементом сайлентблока переднего рычага Renault Logan. Его основное назначение заключается в гашении вибраций и ударных нагрузок, передаваемых от колеса на кузов автомобиля при движении по неровностям дороги. Демпфер обеспечивает упругую связь между металлической втулкой (внутренней обоймой) и наружной металлической обоймой сайлентблока, поглощая энергию ударов.

Эта резиновая вставка критически важна для точного позиционирования колеса и поддержания правильных углов установки (развала-схождения). Она воспринимает значительные крутильные, радиальные и осевые нагрузки, возникающие при повороте руля, разгоне, торможении и проезде препятствий, обеспечивая плавность хода и предсказуемость управления.

Конструкция и принцип работы

Конструктивно резиновый демпфер представляет собой массивную, специально профилированную вулканизированную резиновую втулку. Она запрессована в пространство между внутренней стальной втулкой, через которую проходит болт крепления к кузову или подрамнику, и внешней металлической обоймой, запрессованной в проушину рычага подвески. Резина обладает высокой эластичностью и прочностью, рассчитанной на многократные деформации. При возникновении нагрузки (например, наезд на кочку), резина сжимается или скручивается, поглощая энергию удара. После снятия нагрузки она возвращается в исходную форму благодаря своим упругим свойствам.

Часто демпфер имеет сложную геометрию (ребра, выступы, "губы") для оптимизации работы на сжатие, растяжение и сдвиг в разных направлениях. В некоторых конструкциях сайлентблоков Logan резиновый демпфер может быть двухкомпонентным или иметь фторопластовые шайбы для снижения трения при кручении.

Основные признаки износа резинового демпфера:

• Стук или глухой удары в передней подвеске при проезде мелких неровностей, рельсов, стыков плит, особенно на малой скорости.
• Вибрация рулевого колеса на определенных скоростях или при торможении.
• Увод автомобиля в сторону при движении по прямой, сложности удержания курса ("рыскание").
• Неравномерный или ускоренный износ протектора шин передних колес.
• Видимые повреждения резины: трещины, разрывы, расслоение от металлических обойм.
• Сильная деформация резины, потеря ею упругости, "раздавливание".
• Люфт рычага при покачивании монтировкой в месте крепления сайлентблока (при вывешенном колесе).

Последствия эксплуатации с изношенным резиновым демпфером:

Нарушение углов установки колес (схождения)	→ Быстрый износ шин, ухудшение курсовой устойчивости.
Усиление ударных нагрузок на кузов и элементы подвески	→ Повреждение амортизаторов, шаровых опор, рулевых наконечников, ускоренный износ других сайлентблоков.
Ухудшение управляемости и реакции на руль	→ Снижение безопасности, особенно в поворотах и экстренных маневрах.
Повышение уровня шума и вибрации в салоне	→ Снижение комфорта при движении.

Внутренняя втулка сайлентблока

Внутренняя втулка представляет собой стальную гильзу цилиндрической формы, запрессованную в эластомерный слой сайлентблока. Она является центральным элементом узла, через который проходит крепежный болт, фиксирующий рычаг подвески к кузову или подрамнику автомобиля. Её геометрия напрямую определяет точность позиционирования рычага и обеспечивает необходимую жесткость соединения по оси крепления.

Изготавливается втулка из высокопрочной углеродистой стали, часто с антикоррозионным покрытием (цинкование). Её внутренняя поверхность имеет гладкую обработку для минимизации трения о болт. Наружная поверхность плотно соединена с резиновой частью сайлентблока методом вулканизации, что обеспечивает монолитность конструкции и эффективную передачу нагрузок между металлом и эластомером.

Признаки неисправности внутренней втулки

Основные симптомы повреждения внутренней втулки проявляются в изменении характера работы подвески и ухудшении управляемости:

• Стук или глухой удары в передней подвеске при проезде неровностей, особенно на малой скорости.
• Вибрация руля на определенных скоростях или при торможении.
• Увод автомобиля в сторону при движении по прямой, вызванный изменением угла установки рычага из-за деформации втулки.
• Повышенный люфт при покачивании колеса в горизонтальной плоскости (проверяется на подъемнике).
• Видимые дефекты: трещины, расслоение резины вокруг втулки, коррозия или деформация самой металлической гильзы.

Материалы для резинометаллических шарниров

Основным компонентом сайлентблока является эластомерная вставка, изготавливаемая из специальных резиновых смесей на основе синтетических каучуков. Чаще всего применяется бутадиен-стирольный каучук (SBR) или нитрильный каучук (NBR), обеспечивающие оптимальный баланс эластичности, прочности и стойкости к агрессивным средам.

Металлические элементы – наружная и внутренняя втулки – производятся из высокопрочной углеродистой стали. Для защиты от коррозии их поверхность подвергается цинкованию или фосфатированию. Некоторые производители используют нержавеющие стали для увеличения ресурса в условиях высокой влажности.

Ключевые особенности материалов

Резиновая часть:

• Состав: Синтетический каучук (SBR, NBR), сажа, вулканизирующие агенты, антиозонанты.
• Свойства: Высокая упругость (для гашения вибраций), износостойкость, устойчивость к маслам, топливу, озону и перепадам температур (-40°C до +70°C).

Металлическая часть:

• Материал: Сталь Ст3, Ст20 или аналоги.
• Защита: Гальваническое цинкование или фосфатно-масляное покрытие.
• Конструкция: Прессованная или штампованная втулка с рифленой поверхностью для лучшей адгезии с резиной.

Альтернативные варианты:

Материал	Преимущества	Недостатки
Полиуретан	Повышенная износостойкость, долговечность, стабильность характеристик	Выше жесткость (уменьшает комфорт), сложность установки, цена
Резина с тефлоновым покрытием	Сниженное трение в подвижных соединениях	Ограниченное применение, стоимость

Рабочий цикл сайлентблока в подвеске

Сайлентблок испытывает многократные деформации при движении автомобиля. Основной цикл включает фазы сжатия, сдвига и возврата к исходной форме под воздействием переменных нагрузок от неровностей дороги, ускорений и торможений.

Цикл начинается с момента контакта колеса с препятствием: внешняя металлическая втулка передает усилие на резиновый элемент, который сжимается или сдвигается, поглощая энергию удара. После прохождения неровности эластомер восстанавливает форму, возвращая рычаг в нейтральное положение.

Ключевые стадии цикла

• Сжатие/растяжение: резина деформируется перпендикулярно оси рычага при вертикальных нагрузках
• Сдвиг: смещение слоев эластомера при боковых усилиях (повороты, разгоны)
• Кручение: скручивающие воздействия во время маневров
• Релаксация: возврат к исходной геометрии после снятия нагрузки

Фактор воздействия	Тип деформации	Пример условий
Вертикальные удары	Радиальное сжатие	Проезд лежачих полицейских
Поперечные силы	Сдвиг	Повороты на скорости
Продольные нагрузки	Осевое смещение	Резкое торможение

На интенсивность износа влияют частота циклов, амплитуда деформаций и температурный режим. При превышении допустимых нагрузок возникает остаточная деформация резины, ведущая к потере демпфирующих свойств. Регулярное поддержание правильной геометрии подвески замедляет деградацию эластомера.

Колебания, поглощаемые сайлентблоком

Сайлентблоки передних рычагов Renault Logan выполняют критическую функцию демпфирования колебаний, возникающих при взаимодействии колес с дорожным покрытием. Их резинометаллическая конструкция обеспечивает эластичную связь между рычагами подвески и кузовом, трансформируя ударные нагрузки в мягкие перемещения.

Эффективное поглощение вибраций предотвращает жесткую передачу энергии на несущие элементы автомобиля. Это сохраняет геометрию подвески, снижает шумы в салоне и защищает смежные узлы от преждевременного износа.

Тип колебаний	Источник возникновения	Роль сайлентблока
Вертикальные	Ямы, лежачие полицейские, рельсы	Смягчение ударов при наезде на препятствия
Поперечные	Боковые нагрузки в поворотах	Компенсация бокового смещения рычагов
Продольные	Разгон/торможение, инерционные силы	Гашение рывков при изменении скорости
Крутильные	Неравномерное сцепление шин	Поглощение скручивающих усилий

Конструктивные особенности, обеспечивающие демпфирование: двухкомпонентная резиновая втулка между стальными обоймами, канавки для деформации эластомера, запрессовка в рычаг с контролем натяга. При износе сайлентблока возникают характерные признаки:

• Стук или скрип в передней подвеске на мелких неровностях
• Вибрация руля при движении по щебню или брусчатке
• "Увод" автомобиля в сторону при торможении
• Ускоренный износ шин с неравномерным протектором

Пробег до замены сайлентблоков на Рено Логан

Регламентированный срок замены передних сайлентблоков рычагов на Рено Логан производителем не установлен. Их состояние оценивается при каждом ТО (техническом обслуживании) и меняется по факту выхода из строя. Средний практический пробег до первой замены варьируется в пределах 70 000–120 000 км.

На ресурс напрямую влияют несколько ключевых факторов:

• Качество дорожного покрытия: Езда по разбитым дорогам, ямам и "лежачим полицейским" резко сокращает срок службы.
• Стиль вождения: Резкие старты, торможения, вхождение в повороты на скорости создают повышенные ударные нагрузки.
• Качество деталей: Оригинальные или сертифицированные сайлентблоки служат дольше дешевых аналогов неизвестного происхождения.
• Условия эксплуатации: Частая перевозка тяжелых грузов, агрессивные моющие средства зимой, перепады температур ускоряют износ резины.
• Состояние смежных узлов: Изношенные амортизаторы, шаровые опоры или поврежденные пыльники увеличивают нагрузку на втулки.

Важные моменты:

1. Парная замена сайлентблоков на обоих передних рычагах обязательна даже при износе только с одной стороны.
2. Затяжка болтов крепления должна производиться только под нагрузкой (автомобиль стоит на колесах), иначе резина будет перекручена и быстро разрушится.
3. После замены рекомендуется проверить сход-развал колес, так как нарушение геометрии подвески неизбежно влияет на углы установки.

Признаки критического износа, требующие внеплановой замены независимо от пробега:

• Стук или скрип спереди при проезде неровностей.
• Увод машины в сторону при движении по прямой.
• Неравномерный износ протектора шин.
• Видимое разрушение резины, трещины, расслоение, вытекание смазки.
• Люфт рычага при покачивании монтировкой на подъемнике.

Факторы, сокращающие ресурс сайлентблоков

Агрессивная эксплуатация автомобиля на дорогах с неудовлетворительным покрытием (ямы, ухабы, лежачие полицейские) создаёт ударные нагрузки, вызывающие деформацию резиновых втулок и металлических обойм. Постоянное воздействие вибраций ускоряет процесс разрушения внутренней структуры полимерного материала.

Нарушение геометрии подвески вследствие ДТП или некорректного ремонта приводит к неестественному углу работы сайлентблоков. Работа детали в постоянном перекосе провоцирует неравномерное распределение нагрузок и локальные разрывы резинового элемента.

Ключевые факторы риска

• Экстремальные температуры: Прогрев от тормозных узлов летом и морозы зимой снижают эластичность резины, вызывая растрескивание.
• Химическое воздействие: Контакт с техническими жидкостями (масло, топливо, реагенты) разъедает резину.
• Неправильная установка: Перетяжка крепежных болтов или монтаж без центрирующих приспособлений.
• Износ смежных деталей: Выработанные шаровые опоры или стойки стабилизатора увеличивают амплитуду нагрузок на рычаги.
• Перегруз автомобиля: Систематическое превышение грузоподъёмности.

Фактор	Последствие для сайлентблока
Глубокая коррозия рычага	Нарушение фиксации внешней обоймы в посадочном месте
Отсутствие смазки	Усиление трения между резиной и металлом при скручивании
Несвоевременная замена амортизаторов	Увеличение вибрационной нагрузки на всю подвеску

Отсутствие плановой диагностики подвески не позволяет выявить начальные стадии износа. Резиновые элементы постепенно теряют демпфирующие свойства, что усугубляет воздействие перечисленных факторов и сокращает срок службы детали.

Агрессивное вождение как причина износа

Агрессивная манера езды с резкими стартами, экстренными торможениями, прохождением поворотов на высокой скорости и наездами на препятствия создает экстремальные ударные и знакопеременные нагрузки на сайлентблоки передних рычагов. Эти резинометаллические шарниры, рассчитанные на плавное гашение колебаний в штатных условиях, при постоянной перегрузке испытывают критическое сжатие, скручивание и сдвиг резиновых втулок относительно металлических обойм.

Частые рывки и удары при динамичном разгоне/торможении приводят к локальному перегреву резины из-за трения внутри шарнира, ускоряя ее "старение" и потерю эластичности. Особенно разрушительно воздействие на сайлентблоки при:
– Резком вывороте руля в движении (дрифт, пробуксовка)
– Преодолении неровностей (лежачие полицейские, рельсы) без снижения скорости
– Постоянной езде с перегрузом (максимальное количество пассажиров/багажа)

Последствия для сайлентблоков:

• Деформация резинового слоя – появление трещин, расслоение от металла
• Разрушение фиксирующих кромок – вытекание смазки, попадание грязи
• Люфт втулки – неконтролируемое смещение рычага

Стиль вождения	Влияние на ресурс сайлентблоков
Плавный (рекомендуемый)	80 000–120 000 км
Агрессивный (спортивный)	25 000–40 000 км

Регулярная езда "на грани" сокращает срок службы сайлентблоков в 3–4 раза относительно нормативных значений. Диагностику подвески (контроль трещин, люфтов, деформации) при таком режиме эксплуатации необходимо проводить каждые 10 000 км пробега.

Вибрация руля первый тревожный сигнал

Вибрация рулевого колеса на Рено Логан при движении по неровностям или на определенных скоростях (обычно 60-80 км/ч) прямо указывает на возможный износ сайлентблоков передних нижних рычагов. Эти элементы теряют способность гасить колебания из-за разрушения резиновой втулки, что приводит к передаче ударных нагрузок от колес напрямую в рулевую рейку и колонку.

Данный симптом проявляется раньше других признаков неисправности, так как сайлентблоки передних рычагов принимают основную нагрузку при контакте колес с дорожным покрытием. Игнорирование вибрации ускоряет разрушение смежных узлов: шаровых опор, наконечников рулевых тяг и ступичных подшипников.

Ключевые характеристики вибрации при износе сайлентблоков:

• Локализация: Четко ощущается в рулевом колесе, усиливается при касании ладонями.
• Зависимость от скорости: Проявляется или нарастает в диапазоне 60-90 км/ч, может исчезать при разгоне свыше 100 км/ч.
• Реакция на дорожные неровности: Резко усиливается при наезде на мелкие кочки, рельсы или гравий.

Сопутствующие признаки	Последствия игнорирования
Глухие стуки в передней подвеске при переезде препятствий	Деформация посадочных мест рычагов
Увод автомобиля в сторону при торможении	Ускоренный износ шин (пилообразный износ протектора)
Лязг при резком старте/остановке	Разрушение крепежных втулок стабилизатора

Стуки в передней подвеске при проезде неровностей

Основной причиной стуков в передней подвеске Рено Логан при преодолении неровностей часто выступает износ сайлентблоков передних рычагов. Эти резинометаллические шарниры гасят вибрации и обеспечивают плавное качение колеса при работе подвески. Нарушение их целостности приводит к появлению характерных ударных звуков из-за возникновения люфта между металлическими втулками и резиновым демпфером.

При разрушении сайлентблоков рычаг теряет стабильное крепление к подрамнику или кузову. В результате при наезде на кочку или яму возникает неконтролируемое перемещение деталей относительно друг друга с ударным контактом. Звук обычно глухой, "железный", проявляется даже на мелких неровностях и усиливается при увеличении скорости или нагрузки. Часто сопровождается вибрацией руля и ухудшением курсовой устойчивости.

Диагностические признаки износа

• Локализация стука: Четко прослушивается в зоне передних колес при раскачивании авто руками или проезде "лежачего полицейского" на малой скорости
• Характер звука: Глухие удары при сжатии/отбое подвески, металлический лязг при критичном разрушении втулок
• Косвенные симптомы: "Увод" автомобиля в сторону, неравномерный износ шин, видимая деформация резиновых втулок при осмотре

Состояние сайлентблока	Визуальные признаки	Последствия для подвески
Начальная стадия износа	Появление трещин в резине, легкое отслоение от металла	Единичные стуки на крупных неровностях
Критический износ	Разрывы резины, смещение внутренней втулки, коррозия	Постоянные удары, нарушение углов установки колес
Полное разрушение	Раскол резины, выпадение втулки, следы контакта металла о металл	Опасная нестабильность колеса, риск заклинивания рычага

Для точной диагностики требуется проверить зазор в соединениях монтировкой при вывешенном колесе. Технически исправный сайлентблок не допускает свободного хода рычага относительно крепежных болтов. Замена выполняется только парой с обязательной последующей проверкой развала-схождения. Использование оригинальных запчастей или аналогов с полиуретановыми вставками увеличивает ресурс соединения.

Неустойчивость машины на трассе

Изношенные или разрушенные сайлентблоки передних рычагов на Рено Логан напрямую влияют на геометрию подвески, приводя к неконтролируемому изменению углов установки колес во время движения. Нарушение жесткой фиксации рычагов вызывает нестабильность положения колес относительно кузова, особенно ощутимую на высоких скоростях и при проезде неровностей.

Ключевым следствием поврежденных сайлентблоков является появление нежелательного люфта и эластичной деформации в точках крепления рычагов. Эта потеря жесткости трансформирует точные кинематические характеристики подвески в непредсказуемые, делая поведение автомобиля на трассе вялым, "плавающим" и требующим постоянных корректировок рулем для удержания курса.

Симптомы неустойчивости, вызванные неисправными сайлентблоками передних рычагов

• Плавающая траектория ("виляет"): Автомобиль не держит прямую линию, постоянно отклоняясь в стороны даже на ровном покрытии, требуя частых подруливаний.
• Изменение реакции на руль: Управление становится менее точным, появляется ощущение "пустоты" или запаздывания реакции на действия рулевым колесом.
• Усиление кренов и раскачки: При поворотах, смене полосы или проезде волн асфальта автомобиль сильнее и дольше кренится и раскачивается.
• Рысканье на неровностях и стыках: При наезде на продольные неровности (стыки плит, рельсы) или поперечные волны машину может резко бросать в сторону ("ловить стыки").
• Неравномерный или ускоренный износ шин: Нестабильное положение колес из-за люфта рычагов приводит к неправильному контакту шины с дорогой и их преждевременному, часто пилообразному, износу.
• Потеря курсовой устойчивости при разгоне/торможении: Автомобиль может уводить в сторону при интенсивном разгоне или резком торможении из-за изменения углов установки колес под нагрузкой.
• Опасность заноса: В критических ситуациях (резкий маневр, экстренное торможение на высокой скорости) значительный люфт в сайлентблоках может спровоцировать потерю контроля над автомобилем и занос.

Неравномерный износ протектора шин

Неравномерный износ протектора шин на Рено Логан часто сигнализирует о проблемах с сайлентблоками передних рычагов подвески. Нарушение геометрии подвески из-за разрушенных резинометаллических шарниров приводит к изменению углов установки колес, что провоцирует ускоренное истирание резины в специфичных зонах.

Характер износа напрямую зависит от типа деформации сайлентблоков и положения поврежденного рычага. Наиболее распространенный сценарий – интенсивное стирание внутренней или внешней кромки покрышки ("съеденный" край), реже проявляется волнообразный износ ("гребенка") или пятнистые проплешины на поверхности протектора.

Особенности износа при неисправных сайлентблоках

• Односторонний износ внутренней кромки – классический признак разрушения задних сайлентблоков передних рычагов. Колесо "заваливается" внутрь, увеличивая отрицательный развал.
• Пилообразный износ по краям блока протектора – возникает из-за колебаний колеса при частичном разрушении резиновой втулки, снижающей демпфирование.
• Разница в износе правой и левой шин – указывает на асимметричное повреждение сайлентблоков с одной стороны автомобиля.

Тип износа	Какие сайлентблоки вероятно повреждены	Дополнительные симптомы
Внутренняя кромка передних шин	Задние сайлентблоки передних рычагов	Увод руля в сторону, стук на кочках
Внешняя кромка передних шин	Передние сайлентблоки передних рычагов	Повышенная вибрация, люфт руля
"Гребенка" по всей ширине протектора	Комплексное разрушение обоих шарниров	Сильный гул при движении, рыскание авто

Важно: Измерение остаточной глубины протектора в центральной и краевых зонах шины помогает подтвердить неравномерность износа. Разница свыше 1.5–2 мм между внутренней/внешней частью и центром покрышки требует срочной диагностики подвески.

Крен кузова в поворотах при изношенных сайлентблоках

Изношенные сайлентблоки передних рычагов провоцируют чрезмерный крен кузова в поворотах из-за неконтролируемого смещения рычагов под нагрузкой. Разрушенная резиновая втулка теряет способность демпфировать боковые усилия, что увеличивает амплитуду раскачки кузова при центробежной силе.

При входе в поворот водитель ощущает "заваливание" автомобиля на бок с выраженной задержкой возврата в исходное положение. Крен сопровождается гулом или стуком со стороны передней подвески, а также ухудшением курсовой устойчивости – автомобиль "плывет" по траектории, требуя постоянных корректировок рулем.

Опасные последствия

• Снижение точности рулевого управления из-за изменения углов установки колес
• Ускоренный износ шин (неравномерный износ протектора по краям)
• Перегрузка смежных элементов подвески (амортизаторов, пружин)
• Риск потери контроля над автомобилем при резких маневрах

Критичность симптома: Усиление крена на 20-30% относительно нормы при сохранении скорости прохождения поворотов – прямой индикатор необходимости проверки сайлентблоков. Игнорирование приводит к деформации рычагов и нарушению геометрии подвески.

Разбитые гнёзда рычагов от эксплуатации с неисправностью

Постоянная езда с изношенным или разрушенным сайлентблоком переднего рычага приводит к ударным нагрузкам на посадочное место в самом рычаге. Металлическая втулка неисправной резинометаллической втулки теряет фиксацию, начинает хаотично смещаться и бить по стенкам гнезда рычага. Это вызывает интенсивную деформацию и выработку металла в зоне контакта.

Соударение втулки о края гнезда сопровождается характерным металлическим стуком на неровностях и при торможении. Прогрессирующая выработка увеличивает зазор между втулкой и рычагом, снижая жесткость соединения. Если вовремя не заменить сайлентблок, гнездо рычага теряет правильную геометрию – становится овальным или приобретает выраженные "задиры".

Последствия разрушения гнёзд

• Невозможность установки нового сайлентблока: деформированное гнездо не обеспечивает плотную запрессовку, деталь болтается или выпадает под нагрузкой.
• Люфт подвески: колесо получает неконтролируемую свободу перемещения в продольном направлении, ухудшая управляемость.
• Ускоренный износ смежных узлов: амортизаторов, шаровых опор, шин из-за нарушения углов установки колес.
• Деформация рычага: критические нагрузки могут погнуть металл, особенно на бездорожье или при ударе.

Восстановление разбитых гнёзд требует дорогостоящего ремонта: рассверливания с последующей запрессовкой ремонтных втулок или замены рычага в сборе. Игнорирование стука подвески гарантированно приводит к этой проблеме.

Визуальный осмотр на подъёмнике

Поднимите автомобиль на подъёмнике или эстакаде, обеспечив свободный доступ к передним рычагам подвески. Очистите зону осмотра от грязи и дорожных отложений, уделив особое внимание местам крепления сайлентблоков к рычагам и кузову/подрамнику. Используйте щётку и ветошь для улучшения видимости резиновых элементов и металлических обойм.

Включите ручной тормоз и подложите противооткатные упоры под задние колёса. Проверьте отсутствие нагрузки на подвеску – рычаги должны находиться в естественном положении. Для точной диагностики потребуется монтировка или ломик для создания контролируемого усилия в точках крепления.

Ключевые параметры для оценки состояния

• Целостность резиновой втулки: Ищите сквозные трещины, расслоения, надрывы по торцам или вздутия. Особое внимание уделите области контакта с металлической втулкой.
• Деформация: Проверьте равномерность расположения внутренней металлической втулки относительно наружной обоймы. Перекосы указывают на разрушение резины.
• Следы масла и ГСМ: Наличие масляных потёков на резине свидетельствует о её размягчении и ускоренном износе.
• Люфт и зазоры: Уприте монтировку между рычагом и кузовом/подрамником. Аккуратно покачайте инструмент – видимый зазор между резиной и металлом или стук подтверждают критический износ.

Зона осмотра	Норма	Неисправность
Передний сайлентблок (крепление к кузову)	Резина эластичная без трещин, металлические части плотно соединены	Отслоение резины от втулки, глубокие трещины, коррозия обоймы
Задний сайлентблок (крепление к подрамнику)	Отсутствие вибраций при раскачивании рычага, равномерный цвет резины	Вытекшая смазка, резина вывернута из обоймы, следы ударов рычага о подрамник

Дополнительно проверьте: Состояние болтов крепления на предмет коррозии или сдвига (показатель перегруза), наличие следов контакта рычага с другими элементами подвески, целостность пыльников (при наличии). Фиксируйте выявленные дефекты фотосъёмкой для точной оценки степени износа.

Проверка люфта монтировкой

Установите автомобиль на подъемник или смотровую яму, снимите соответствующее переднее колесо для доступа к рычагам подвески. Визуально определите места крепления сайлентблоков: передний (к подрамнику) и задний (к поворотному кулаку).

Возьмите монтировку длиной 50-70 см. Зафиксируйте один конец инструмента на неподвижной части кузова или подрамника, а другой конец подведите под проушину рычага в зоне проверяемого сайлентблока.

Создайте рычажное усилие, приподнимая монтировку вверх-вниз. Наблюдайте за поведением сайлентблока: исправная деталь допускает минимальное упругое перемещение без зазоров. Для точной диагностики привлеките помощника – один человек создает усилие, второй контролирует соединение.

Проверьте последовательно оба сайлентблока на каждом рычаге:

• Передний сайлентблок (крепление к подрамнику)
• Задний сайлентблок (крепление к поворотному кулаку)

Критерии неисправности при проверке:

• Видимый люфт между внутренней и наружной втулками
• Стуки или скрипы при покачивании
• Амплитуда перемещения рычага превышает 2-3 мм
• Резиновый элемент отслоился от металлических обойм

При выявлении указанных признаков сайлентблок требует замены. Повторно проверьте узел после устранения посторонних нагрузок на подвеску.

Трешины и разрывы резиновой части сайлентблока

Трещины и разрывы в резиновой втулке – критическое повреждение, напрямую влияющее на функциональность сайлентблока. Они возникают вследствие естественного старения резины, воздействия агрессивных сред (реагентов, масел, УФ-излучения), постоянных ударных нагрузок или превышения допустимых углов скручивания. Начальные микротрещины обычно незаметны при визуальном осмотре без демонтажа.

По мере развития дефекта трещины углубляются и расширяются, перерастая в сквозные разрывы. Это приводит к полной или частичной потере связи между металлической обоймой и внутренней втулкой. Резина теряет способность эффективно гасить вибрации и обеспечивать точное позиционирование рычага подвески относительно кузова.

Последствия и признаки разрушения резины

Основные признаки наличия трещин или разрывов:

• Стук или щелчки в передней подвеске при проезде неровностей, особенно на малой скорости - металлические части сайлентблока начинают контактировать друг с другом напрямую.
• Увод автомобиля в сторону при движении по прямой - нарушается геометрия установки рычага.
• Повышенная вибрация на руле и кузове, особенно заметная на асфальте с мелкой рябью.
• Неравномерный износ протектора шин ("проплешины", пилообразный износ) из-за изменения углов установки колес.

Ключевые последствия эксплуатации с разрушенной резиной:

1. Разрушение смежных узлов: Усиленные вибрации и ударные нагрузки передаются на шаровые опоры, ступичные подшипники и рулевое управление, ускоряя их износ.
2. Нарушение углов установки колес (развал-схождение): Рычаг получает неконтролируемую свободу перемещения, что делает регулировку неэффективной и приводит к быстрому износу шин.
3. Снижение курсовой устойчивости: Ухудшается точность управления, автомобиль становится менее стабильным на трассе, особенно в поворотах и при торможении.
4. Полный разрыв сайлентблока: В критических случаях рычаг может сместиться относительно кронштейна кузова, что грозит потерей управления.

Стадия повреждения	Визуальные признаки (при демонтаже/на снятом узле)
Начальная	Множественные поверхностные микротрещины ("паутинка") по периметру резины
Прогрессирующая	Глубокие радиальные трещины (более 2-3 мм), отслоение резины от металла по краям
Критическая	Сквозные разрывы, расслоение резины на сегменты, выкрашивание кусков материала

Важно: Даже значительные трещины могут быть незаметны без снятия колеса и тщательного осмотра сайлентблока со всех сторон (особенно его нижней и внутренней поверхностей). Проверку необходимо проводить регулярно, а при появлении косвенных признаков неисправности – немедленно. Эксплуатация с разорванным сайлентблоком категорически недопустима из соображений безопасности.

Деформация и коррозия металлических элементов

Деформация наружной обоймы или внутренней втулки сайлентблока возникает при критических ударных нагрузках (наезд на препятствия, ДТП) или длительной эксплуатации с изношенной резиновой втулкой. Искривление металла нарушает соосность деталей, вызывая перекос рычага подвески и ускоренный износ соседних элементов. Видимая вмятина, трещины или изменение геометрии крепежных отверстий – явные признаки необратимой деформации, требующей замены всего рычага в сборе.

Коррозия металлических компонентов развивается в условиях воздействия реагентов, влаги и механических повреждений защитного покрытия. Окисление внутренней поверхности запрессованной втулки приводит к её заклиниванию на шарнире, а ржавчина на внешней обойме ослабляет посадку в проушине рычага. Прогрессирующая коррозия проявляется рыжими подтёками на резине, шелушением металла и характерным скрипом при качании рычага монтировкой.

Последствия и диагностика

• Локальная коррозия втулки: Провоцирует заедание шарнира, неравномерный износ резины и биение руля на скорости
• Расслоение металла обоймы: Вызывает люфт сайлентблока даже при целой резиновой втулке
• Контрольные признаки:
  • Видимые очаги ржавчины на торцах втулки
  • Отслоение лакокрасочного покрытия на обойме
  • Характерный хруст при повороте руля на месте

Тип повреждения	Риски для подвески	Способ устранения
Деформация обоймы	Смещение оси колеса, разрушение ступичного подшипника	Замена рычага в сборе
Коррозия запрессованной втулки	Заклинивание шарнира, разрыв резинового элемента	Выпрессовка с заменой втулки и сайлентблока

Профилактика включает регулярную мойку подвески зимой и обработку неагрессивными антикорами крепежных болтов. При замене сайлентблоков обязательна очистка посадочных мест рычага от окалины и нанесение монтажной смазки на кромки новой обоймы.

Оценка отслоения резины от втулки

Отслоение резиновой части сайлентблока от металлической втулки – критическая деформация, нарушающая целостность соединения. Возникает из-за усталости материала, перегрузок подвески, контакта с техническими жидкостями или брака. Даже минимальное расхождение слоев необратимо снижает демпфирующие свойства.

Визуальный осмотр проводят при снятом колесе, очистив узел от грязи. Ключевой признак – радиальные разрывы или продольные трещины в местах соединения резины с металлом. Проверяют эластомер на обеих сторонах втулки, вращая рычаг монтировкой для выявления скрытых отслоений под нагрузкой.

Критерии оценки степени повреждения

• Начальная стадия: микротрещины до 2 мм глубиной без смещения слоев. Допустима кратковременная эксплуатация.
• Частичное отслоение: видимая полость 3-5 мм между резиной и металлом, деформация при нажатии. Требует срочной замены.
• Полное разделение: свободное движение втулки, вывернутая или проворачивающаяся резина. Эксплуатация запрещена.

Последствия игнорирования: Усиление вибраций на руле, неравномерный износ шин, нарушение углов установки колес. При полном отслоении возможен контакт металлических частей рычага с кронштейном, что приводит к разрушению посадочного места.

Состояние	Визуальный признак	Рекомендуемое действие
Начальное	Тонкие трещины без зазоров	Контроль каждые 1000 км
Прогрессирующее	Видимый зазор, деформация резины	Замена в течение 2 недель
Критическое	Свободное движение втулки, разрывы	Немедленная замена

Характерные признаки окончательной выработки ресурса

Появление отчетливого металлического стука или глухого удара в зоне передних колес при преодолении мелких неровностей, рельсовых переходов или ям. Звук особенно четко проявляется на малой скорости и усиливается при увеличении нагрузки на подвеску.

Заметное ухудшение курсовой устойчивости: автомобиль начинает "вилять" по дороге, требует постоянных корректировок руля при движении прямо. Наблюдается эффект запоздалой реакции на поворот рулевого колеса и снижение точности маневрирования.

Дополнительные индикаторы критического износа

• Вибрация рулевой колонки при торможении или разгоне
• Неравномерный износ протектора шин ("проплешины" по краям)
• Визуальная деформация резиновых втулок с глубокими трещинами
• Смещение рычага относительно крепления при покачивании монтировкой
• Появление люфта в местах посадки сайлентблока

Признак	Условия проявления
Хлопки в подвеске	Резкое торможение или старт с места
Скрип при повороте руля	Медленное маневрирование на парковке
Крен кузова	Вхождение в повороты даже на малой скорости

Возникновение гидравлического скрипа при раскачивании автомобиля руками – характерный звук разрушенного демпфирующего слоя. Наличие резиновой пыли вокруг крепежных болтов свидетельствует об активном расслоении материала втулки.

Отклонение развала-схождения колес после регулировки в течение короткого пробега. Потеря стабильности углов установки колес подтверждает неспособность сайлентблока удерживать геометрию подвески.

Подбор оригинальных запчастей для замены

Использование оригинальных сайлентблоков передних рычагов гарантирует точное соответствие геометрии, материалам и характеристикам заводской конструкции. Неоригинальные аналоги часто отличаются составом резины, толщиной металлических втулок или допусками изготовления, что приводит к ускоренному износу, стукам, нарушению развала-схождения и ухудшению управляемости.

Для корректного подбора необходимо учитывать модель автомобиля, год выпуска и тип передней подвески (например, Logan 1 поколения 2004-2014 или 2 поколения с 2014). Оригинальные детали имеют уникальные артикулы производителя, исключающие ошибки при поиске. Ключевые параметры – внутренний/внешний диаметр втулок, ширина и конфигурация посадочных мест.

Артикулы и характеристики оригинальных сайлентблоков

• Верхний рычаг: Артикул 7701474647 (наружный) и 6000078093 (внутренний). Резина усилена сажей, стальная втулка с гальваническим покрытием.
• Нижний рычаг (передний): Артикул 8200767917. Отличается увеличенным ресурсом за счет двухслойной резиновой вставки.
• Нижний рычаг (задний): Артикул 8200305830. Комбинированная конструкция с фторопластовым наполнителем для снижения трения.

Параметр	Верхний рычаг (наружн.)	Нижний рычаг (передн.)
Внутренний диаметр	22 мм	18 мм
Внешний диаметр	45 мм	56 мм
Ширина	38 мм	42 мм

Приобретать запчасти следует у официальных дилеров Renault или в проверенных магазинах с VIN-подбором. На оригинальные изделия нанесен логотип производителя (Renault или Valeo) и номер артикула лазерной гравировкой. Упаковка содержит голографическую наклейку с защитным кодом.

Качественные аналоги сайлентблоков

Качественные аналоги сайлентблоков передних рычагов для Renault Logan представляют собой альтернативу оригинальным деталям от производителя, предлагая схожие эксплуатационные характеристики при более доступной цене. Они изготавливаются проверенными компаниями, специализирующимися на автокомпонентах подвески, и проходят обязательную сертификацию соответствия.

При выборе аналогов критически важно ориентироваться на репутацию бренда и технологические особенности продукции, так как не все замены обеспечивают идентичную оригиналу долговечность и стабильность работы. Рекомендуется отдавать предпочтение производителям с подтверждённым опытом поставок для европейских конвейеров или известным независимым брендам премиум-сегмента.

Популярные производители аналогов

Производитель	Страна	Ключевые характеристики
Lemforder	Германия	OEM-поставщик концерна Renault, эталон надёжности и ресурса
TRW	Великобритания	Использование усиленных резинотехнических смесей, точная геометрия
Sidem	Бельгия	Оптимальное сочетание цены и качества, рекомендован для повседневной эксплуатации
Febi Bilstein	Германия	Специальные полиуретановые варианты для увеличенного ресурса
Mapco	Германия	Жёсткий контроль качества, устойчивость к российским дорожным условиям

Важные аспекты при выборе:

• Избегайте безымянных брендов из Юго-Восточной Азии – их резина быстро дубеет и трескается
• Проверяйте наличие антикоррозийной обработки металлических втулок
• Оригинальные аналоги должны иметь маркировку Renault 8200673223 (левый) и 8200673224 (правый)

Подготовка к замене сайлентблоков

Необходимо обеспечить безопасные условия работы, загнав автомобиль на ровную площадку с твердым покрытием. Зафиксируйте колеса противооткатными упорами и затяните ручной тормоз. Откройте капот и снимите минусовую клемму с аккумулятора для исключения короткого замыкания.

Подготовьте требуемый инструмент: домкрат, баллонный ключ, набор головок с воротком, съемники шаровых опор, мощный гидравлический пресс для запрессовки, WD-40 для обработки резьбовых соединений, новую пару оригинальных или сертифицированных сайлентблоков. Убедитесь в наличии динамометрического ключа для последующей затяжки.

Последовательность демонтажа рычага

1. Ослабьте колесные болты на нужной стороне
2. Поднимите автомобиль домкратом и установите на козлы
3. Демонтируйте колесо и отодвиньте тормозной суппорт в сторону
4. Обработайте резьбовые соединения WD-40:
   • Гайки крепления стабилизатора поперечной устойчивости
   • Болты шаровой опоры рычага
   • Кронштейн крепления рычага к подрамнику
5. Снимите ступицу с ШРУСа при помощи съемника
6. Отсоедините тормозные шланги от кронштейнов кузова

Элемент	Особенности демонтажа
Шаровая опора	Используйте съемник типа "вилка", не повреждающий пыльник
Стабилизатор поперечной устойчивости	Маркируйте положение резиновых втулок перед снятием
Подрамник	Фиксируйте гаечным ключом с обратной стороны при откручивании

После снятия рычага тщательно очистите посадочные места от грязи металлической щеткой. Проверьте состояние сопрягаемых деталей: трещины на кронштейнах или деформации рычага требуют замены узла. Подготовьте прессовочные оправки, соответствующие диаметрам втулок – недопустимо использовать кустарные методы выбивания молотком.

Инструмент для снятия рычагов подвески

Специализированный инструмент критически важен для безопасного и корректного демонтажа передних рычагов подвески Renault Logan. Попытки снятия рычагов при помощи кустарных методов (молотки, монтировки) часто приводят к повреждению посадочных мест в кузове или узлах подвески, деформации рычагов и создают риск травмирования.

Основная задача инструмента – создание контролируемого, мощного усилия для преодоления трения и натяга в соединениях рычага с кронштейнами кузова или поворотным кулаком, обеспечивая строго осевое выпрессовывание без перекосов. Использование правильного съемника минимизирует риск повреждения дорогостоящих компонентов и гарантирует сохранность резьбовых соединений.

Основные типы инструментов

• Гидравлический съемник (пресс) с набором переходников: Наиболее эффективный и безопасный вариант. Гидравлический домкрат создает высокое усилие плавно и контролируемо. Переходники (чашки, оправки, втулки) подбираются под конкретный диаметр сайлентблока и геометрию рычага/кронштейна, равномерно распределяя нагрузку.
• Резьбовой (механический) съемник "шпилька": Состоит из мощной центральной шпильки с резьбой, двух опорных плит (чашек) и гайки. При затягивании гайки шпилька втягивается, создавая усилие между чашками, которое выпрессовывает втулку сайлентблока или палец рычага. Требует значительных физических усилий и аккуратной установки.
• Универсальный съемник "гармошка" (типа "клещи"): Компактный инструмент с регулируемыми лапами и центральным винтом. Удобен в стесненных условиях, но обладает ограниченным усилием и подходит не для всех типов соединений на Логане. Риск соскальзывания.

Дополнительный инструментарий:

• Набор головок и воротков/трещоток (ключ на "18" для гайки шаровой опоры, ключи/головки на "13", "16", "18" для болтов крепления рычага к кузову и стабилизатору).
• Молоток (желательно медный или с пластиковым бойком) для легкой простукики (не по сайлентблокам!).
• Средство для отворачивания "прикипевших" болтов (WD-40, аналоги).
• Съемник шаровых опор (отдельный резьбовой съемник "вилка" или универсальный).
• Домкрат и страховочные подставки.

Специальный съемник сайлентблоков

Извлечение старых сайлентблоков из проушин передних рычагов Рено Логан представляет значительную сложность из-за плотной запрессовки и расположения детали. Применение кустарных методов (выбивание молотком, выжигание, выпиливание) чревато повреждением рычага, требует больших трудозатрат и не гарантирует результата. Специальный съемник – профессиональный инструмент, разработанный для безопасного и эффективного демонтажа резинометаллических шарниров.

Конструкция съемника рассчитана на создание мощного, строго осевого усилия, необходимого для выпрессовки сайлентблока без деформации проушины рычага. Основные компоненты включают: мощную стягивающую шпильку с резьбой, опорные чашки (конусные или плоские) разного диаметра, подходящие под размеры проушин и сайлентблоков, толстые стальные упорные пластины и усиленные гайки. Наборность конструкции позволяет адаптировать инструмент под различные типы рычагов и размеры втулок.

Принцип работы и преимущества использования

Съемник работает по принципу мощного пресса. Опорные элементы устанавливаются с противоположных сторон рычага, охватывая проушину. Шпилька пропускается через центр сайлентблока. Затягивание гайки на шпильке создает огромное осевое давление, которое равномерно выталкивает втулку сайлентблока из своего посадочного места. Ключевые преимущества:

• Безопасность для рычага: Исключает риск раскола, смятия или деформации проушин.
• Эффективность: Значительно ускоряет процесс замены по сравнению с подручными средствами.
• Чистота работы: Не требует выжигания резины, что экологичнее и безопаснее.
• Универсальность: Правильно подобранный набор подходит для большинства сайлентблоков передней подвески Logan.

Типы съемников и особенности применения

Существует несколько распространенных типов инструмента:

1. Универсальные винтовые наборы: Наиболее популярны. Включают шпильки разной длины, набор сменных опорных чашек и упоров. Требуют физического усилия при затяжке.
2. Гидравлические съемники: Используют давление гидравлического домкрата (часто встроенного). Обеспечивают максимальное усилие с минимальными трудозатратами, но дороже и сложнее.
3. Съемники под оправки: Используют в паре с гидравлическим прессом в условиях мастерской.

Важно: Для успешной работы съемника критически важно точно подобрать диаметры опорных чашек. Они должны упираться строго в металлическую обойму выпрессовываемого сайлентблока, а не в резину или край рычага. Перед установкой съемника проушину рычага и торец сайлентблока необходимо тщательно очистить от грязи и ржавчины.

Пресс для запрессовки новых деталей

Запрессовка новых сайлентблоков в рычаги подвески Рено Логан является критически важным этапом ремонта, требующим применения специального оборудования. Использование кустарных методов (молоток, рычаги) с высокой вероятностью приведет к повреждению как новой резинометаллической втулки (деформация резины, смещение внутренней гильзы), так и самого посадочного места в рычаге (задиры, изменение геометрии). Только пресс обеспечивает необходимое для правильной установки осевое усилие и строгую соосность.

Специальный пресс (часто называемый съемником или оправкой для сайлентблоков) предназначен для создания контролируемого давления, равномерно распределяемого по всей поверхности запрессовываемой детали. Это гарантирует, что новая втулка войдет в посадочное отверстие рычага строго параллельно, без перекосов, а ее резиновый элемент не будет надорван или чрезмерно сжат в процессе монтажа, что напрямую влияет на срок службы детали.

Типы инструментов для запрессовки

Для работы с сайлентблоками передних рычагов Рено Логан применяются два основных типа инструментов:

• Винтовой съемник/пресс: Конструкция на основе мощного винта с упорной пятой и набором сменных оправок (втулок) разного диаметра. Оправки подбираются точно под наружный диаметр запрессовываемого сайлентблока и внутренний диаметр посадочного места рычага. Усилие создается закручиванием центрального винта гаечным ключом.
• Гидравлический пресс: Стационарное оборудование (настольное или напольное), создающее значительное усилие с помощью гидравлического цилиндра. Требует использования специальных переходных оправок (наборов штампов) для правильной фиксации рычага и направления усилия строго на запрессовываемую втулку без повреждения ее корпуса или резины.

Независимо от типа пресса, ключевым условием успешной запрессовки является абсолютная соосность прикладываемого усилия и посадочного отверстия рычага. Малейший перекос ведет к закусыванию втулки, повреждению резины или деформации металлических деталей.

Метод запрессовки	Преимущества	Недостатки/Риски
Специальный винтовой съемник	Доступная стоимость Мобильность (можно использовать в гараже, на выезде) Контроль усилия Нацеленность на конкретный размер	Требует физических усилий Риск перекоса при неаккуратной установке Необходимость точного подбора оправок
Гидравлический пресс	Высокая мощность и усилие Относительная простота процесса (при наличии навыков) Высокая точность при правильной настройке	Высокая стоимость оборудования Громоздкость Критическая важность точной центровки и использования правильных оправок (высокий риск повреждения при ошибке) Требует больше места
Кустарные методы (молоток, самодельные рычаги)	Отсутствие затрат на инструмент (на первый взгляд)	Очень высокий риск повреждения нового сайлентблока (разрыв резины, смещение внутренней втулки) Высокий риск повреждения посадочного места рычага (забоины, деформация) Невозможность обеспечить соосность и равномерность усилия Приводит к значительно сокращенному ресурсу установленной детали или мгновенному выходу ее из строя Опасность травмирования

Попытки запрессовать сайлентблоки передних рычагов Рено Логан без специализированного пресса категорически не рекомендуются. Экономия на правильном инструменте или услуге по запрессовке почти всегда оборачивается необходимостью повторного дорогостоящего ремонта (покупка новых сайлентблоков и, возможно, новых рычагов) и потерей времени.

Снятие подкрылков для доступа

Подкрылки (пластиковые щитки колесных арок) закрывают зону крепления передних рычагов подвески к кузову. Для замены сайлентблоков необходимо обеспечить свободный доступ к крепежным болтам и посадочным местам, что невозможно без демонтажа этих элементов.

Перед началом работ установите автомобиль на ровную площадку, зафиксируйте противооткатными башмаками и снимите соответствующее переднее колесо. Подготовьте набор торцевых головок, крестовую отвертку и монтажку для демонтажа пластиковых креплений.

Последовательность демонтажа

1. Визуально определите точки крепления подкрылка: по периметру арки, в зоне порога и возле бампера.
2. Выкрутите все саморезы торцевой головкой (размер обычно 8-10 мм).
3. Аккуратно вытяните пластиковые пистоны:
   • Подденьте центральный штифт монтажкой на 2-3 мм
   • Извлеките весь пистон из посадочного отверстия
4. Отсоедините подкрылок от брызговика и защиты двигателя (при наличии соединений).
5. Потяните элемент вдоль колесной арки, освобождая фиксаторы из технологических пазов кузова.
6. Извлеките подкрылок, избегая деформации пластика.

Важные нюансы:

• Маркируйте крепеж при снятии для корректной обратной сборки
• Поврежденные пистоны обязательно замените новыми во избежание вибраций
• Проверьте состояние посадочных мест кузова на предмет коррозии

Тип крепежа	Инструмент для демонтажа	Особенности
Саморезы с шестигранной головкой	Торцевая головка 8-10 мм	Часто закисшие, обработайте WD-40
Пластиковые пистоны	Монтажная лопатка	Требуют аккуратности при вытягивании
Клипсы крепления к брызговику	Плоская отвертка	Поддевайте основание, а не защелку

Особенности демонтажа переднего рычага

Демонтаж переднего рычага на Renault Logan требует последовательного выполнения операций с учетом его крепления к подрамнику через сайлентблоки и к ступице через шаровую опору. Необходимо предварительно вывесить передок автомобиля, снять колесо и отсоединить элементы, мешающие доступу (датчик АБС, тормозной шланг при необходимости).

Ключевым этапом является откручивание болтов крепления рычага к подрамнику и шаровой опоры к поворотному кулаку. Болты шаровой опоры часто закисают, поэтому требуют обработки проникающей смазкой и аккуратного усилия. После отсоединения рычаг извлекается вниз, при этом важно контролировать положение тормозного диска и ШРУСа.

Критичные моменты процесса

• Снятие шаровой опоры: Используйте съемник ("съемник шаровых") для выпрессовки пальца из кулака. Ударные методы повреждают пыльники.
• Болты сайлентблоков: Очистите резьбу от грязи перед откручиванием. Застрявшие болты прогревайте горелкой осторожно, избегая открытого пламени возле сайлентблоков.
• Поддержка подрамника: При откручивании креплений рычага к подрамнику используйте домкрат для его фиксации, чтобы избежать перекоса.
• Маркировка: Перед снятием отметьте положение регулировочных шайб и эксцентриковых болтов (если есть) для сохранения углов установки колес.

1. Ослабьте гайку пальца шаровой опоры (не снимая полностью), оставить резьбу для защиты от срыва.
2. Выпрессуйте палец шаровой съемником, затем снимите гайку полностью.
3. Открутите два продольных болта крепления переднего сайлентблока к подрамнику.
4. Открутите поперечный болт крепления заднего сайлентблока к кронштейну на кузове/подрамнике.
5. Снимите рычаг, потянув его вниз и в сторону от кулака.

Элемент	Тип крепежа	Момент затяжки (Нм)	Риски
Болт шаровой опоры	Эксцентриковый (регулировка развала)	95-110	Срыв резьбы, потеря регулировки
Болты переднего сайлентблока	M12 (2 шт, продольные)	110-130	Деформация втулки при перекосе
Болт заднего сайлентблока	M14 (поперечный)	120-140	Залипание в втулке

После демонтажа рычага запрещается поворачивать ступичный подшипник без защиты ШРУСа – это приводит к попаданию грязи внутрь пыльника. Осмотрите посадочные места сайлентблоков на подрамнике и кронштейне на предмет коррозии и трещин перед установкой нового узла.

Выпрессовка старых сайлентблоков

Выпрессовка демонтированных сайлентблоков из рычага требует применения механического усилия и специализированного инструмента. Неправильное выполнение процедуры может привести к повреждению посадочного гнезда рычага или травмам.

Для работы необходим гидравлический пресс, набор оправок и переходников, соответствующих диаметрам втулок и рычага. Альтернативно используют съемник типа "гармошка" или универсальный съемник с гидравлическим домкратом.

Технология выпрессовки

1. Зафиксировать рычаг на прессе стальными подставками, обеспечив свободный ход втулки
2. Подобрать оправку:
   • Направляющая часть – диаметр чуть меньше втулки
   • Приемная часть – превышает диаметр втулки на 1-2 мм
3. Выставить оправку строго соосно втулке
4. Плавно создавать давление до полного выхода втулки

Тип съемника	Особенности применения
Гидравлический пресс	Требует жесткой фиксации рычага, минимальный риск перекоса
Съемник "гармошка"	Используется с мощным воротком, контргайка предотвращает срыв резьбы

Критические моменты: При коррозии или деформации гнезда предварительно обработать соединение проникающей смазкой. Запрещается использование ударных инструментов – кувалда деформирует посадочное место.

Методы извлечения без специнструмента

Извлечение изношенного сайлентблока переднего рычага Рено Логан без специального съёмника требует применения альтернативных механических методов с использованием доступных инструментов. Основная сложность заключается в преодолении плотной посадки втулки в проушине рычага и отсутствии упора для выпрессовки.

Перед началом работ тщательно очистите зону вокруг сайлентблока от грязи и обработайте проушину рычага проникающей смазкой типа WD-40. Зафиксируйте рычаг в тисках через мягкие прокладки для предотвращения деформации. Все действия выполняйте аккуратно, контролируя усилие.

1. Метод резьбовой шпильки
   • Подберите длинную шпильку М12-М14, две широкие шайбы и гайки
   • Установите шпильку через втулку сайлентблока
   • С одной стороны наденьте шайбу и затяните гайку до упора
   • С противоположной стороны накрутите вторую гайку через шайбу
   • Поочерёдно подтягивайте гайки, создавая давление для выдавливания втулки
2. Использование гидравлического домкрата
   • Зафиксируйте рычаг на устойчивой поверхности
   • Установите домкрат между рычагом и неподвижным упором
   • Подберите металлическую оправку (подходящую по диаметру трубу)
   • Расположите оправку на корпусе сайлентблока
   • Медленно поднимайте домкрат, создавая давление на втулку через оправку
3. Выбивание кувалдой и оправкой
   • Подберите металлическую оправку диаметром меньше втулки
   • Установите оправку на край втулки под углом 90°
   • Наносите резкие удары кувалдой по оправке
   • Периодически меняйте точку приложения силы по окружности
   • При заклинивании прогрейте проушину рычага строительным феном

Важно: При использовании ударных методов избегайте прямого контакта с резиновой частью сайлентблока. Контролируйте положение оправки для предотвращения повреждения посадочного места рычага. При появлении деформации рычага немедленно прекратите воздействие.

Очистка посадочных мест перед установкой

Посадочные места передних рычагов требуют тщательной подготовки для корректного монтажа новых сайлентблоков. Отсутствие качественной очистки приводит к нарушению центровки детали, неравномерному распределению нагрузок и преждевременному разрушению резинового элемента.

Остатки старой резины, коррозия, масляные загрязнения или абразивные частицы создают микроскопические зазоры между втулкой сайлентблока и рычагом. Это провоцирует люфт, стуки при движении и снижает ресурс новой детали на 30-50% даже при визуально правильной установке.

Технология очистки

1. Механическая обработка:
   • Скребком или стамеской удалите крупные фрагменты старой резины
   • Металлической щёткой (ручной или дрелью на малых оборотах) ликвидируйте рыхлую ржавчину
2. Химическая очистка:
   • Обработайте поверхности специализированным очистителем (типа ABRO RO-935)
   • При сильной коррозии нанесите преобразователь ржавчины на 15-20 минут
3. Финишная доводка:
   • Пройдите посадочные отверстия мелкозернистой наждачной бумагой (P400-P600)
   • Обезжирьте металл уайт-спиритом перед монтажом

Запрещено: Использовать грубые абразивы, изменяющие геометрию отверстий, или открытый огонь для выжигания резины. Это приводит к деформации рычагов и нарушению соосности.

Запрессовка новых сайлентблоков прессом

Запрессовка выполняется исключительно с применением гидравлического пресса, обеспечивающего равномерное распределение усилия. Неправильная установка молотком или кустарными методами приводит к деформации металлических втулок и повреждению резинового элемента, сокращая ресурс детали.

Перед установкой посадочные места рычагов тщательно очищаются от коррозии и загрязнений металлической щеткой. Поверхности смазываются мыльным раствором или специальной смазкой на силиконовой основе для облегчения процесса запрессовки и предотвращения разрыва резины.

Технология запрессовки

1. Подберите переходные оправки: одна должна упираться в корпус рычага, другая - точно соответствовать диаметру наружной обоймы сайлентблока.
2. Ориентируйте деталь согласно заводской маркировке: продольная ось внутренней втулки всегда параллельна оси рычага.
3. Совместите сайлентблок с посадочным гнездом, контролируя отсутствие перекоса.
4. Плавно создавайте давление прессом до полного погружения наружной обоймы заподлицо с краями рычага.

Контроль качества: после запрессовки убедитесь в свободном вращении внутренней втулки без заклиниваний. Резиновый элемент не должен иметь волн, вздутий или локальных напряжений.

Параметр	Норма	Ошибка монтажа
Глубина посадки	Заподлицо с торцом рычага ±0.5 мм	Выступание или чрезмерное утопление
Соосность	Параллельность осей ±1°	Визуальный перекос детали
Поверхность резины	Равномерная структура без деформаций	Волны, надрывы, выдавленные участки

При отсутствии пресса рекомендуется обратиться на СТО, так как использование съемников ударного типа для запрессовки категорически запрещено производителем.

Использование монтажной смазки

При замене сайлентблоков передних рычагов на Рено Логан правильное применение специальной монтажной смазки является критически важным этапом. Эта смазка выполняет несколько ключевых функций, направленных на обеспечение корректной работы и долговечности нового резинометаллического шарнира.

Основные задачи монтажной смазки – минимизировать трение между резиновой втулкой сайлентблока и металлической обоймой рычага или запрессовочного инструмента в процессе установки, а также предотвратить возможное повреждение или перекручивание резинового элемента. Кроме того, она создает защитный слой, препятствующий коррозии металлических поверхностей в зоне контакта.

Типы смазок и особенности применения

Типы монтажных смазок:

• На основе силикона: Наиболее распространенный и рекомендуемый тип. Обладает хорошими смазывающими свойствами, химически нейтрален по отношению к резине, не вызывает её набухания или разрушения.
• Мыльная смазка: Часто используется на конвейере. Эффективна при монтаже, но может смываться водой со временем.
• Специализированные составы: Разработаны конкретными производителями автокомпонентов для своих изделий (например, Loctite SF 7830).

Ключевые правила использования:

1. Нанесение: Обильно нанести смазку на внешнюю металлическую обойму нового сайлентблока и на внутреннюю поверхность посадочного места в рычаге перед запрессовкой.
2. Равномерность: Следить за равномерным распределением смазки по всей окружности контактирующих поверхностей.
3. Инструмент: Смазать рабочие поверхности запрессовочной оправки или съемника для снижения усилия и риска повреждения.

Тип смазки	Преимущества	Недостатки/Ограничения
Силиконовая	Безопасна для резины, долговечна, водостойкая	Может быть дороже аналогов
Мыльная	Хорошая начальная смазка, доступна	Может смываться, менее долговечна
Специализированная	Оптимальна для конкретных сайлентблоков	Может быть сложно найти, дороже

Категорически недопустимо: Использовать для монтажа обычные консистентные смазки (типа Литол, ШРУС), моторное или трансмиссионное масло, WD-40 или растворители. Эти вещества агрессивны к резине, вызывают её размягчение, набухание, растрескивание и преждевременный выход сайлентблока из строя.

Важно понимать разницу: Монтажная смазка служит исключительно для облегчения установки и защиты при запрессовке. После монтажа она не выполняет функцию постоянной смазки трущихся поверхностей внутри сайлентблока (если он не имеет специальных каналов для смазки, что не характерно для штатных сайлентблоков передних рычагов Логана). Постоянную работу обеспечивает сама конструкция резиновой втулки.

Сборка рычага с новыми сайлентблоками

Перед установкой новых сайлентблоков тщательно очистите посадочные гнёзда в рычаге от остатков старых втулок, коррозии и загрязнений. Используйте металлическую щётку и обезжириватель. Убедитесь, что поверхности не имеют забоин и деформаций – это критично для плотной посадки.

Обработайте внешние металлические обоймы новых сайлентблоков тонким слоем смазки на мыльной основе (например, мыльный раствор или специальный состав). Избегайте нефтепродуктов: масло и WD-40 разрушают резину. Центрируйте деталь относительно посадочного отверстия рычага.

Технология запрессовки

1. Зафиксируйте рычаг в прессе или тисках с мягкими накладками, исключая деформацию.
2. Используйте оправку подходящего диаметра: она должна упираться только во внешнюю обойму, не касаясь резинового элемента.
3. Плавно запрессуйте сайлентблок равномерным усилием до полного контакта фланца обоймы с плоскостью рычага. Перекосы недопустимы!
4. Повторите операцию для второго сайлентблока, соблюдая ориентацию: внутренние втулки должны быть соосны.

После монтажа проверьте:

• Отсутствие видимых повреждений резины
• Свободное вращение внутренних втулок без заеданий
• Плотное прилегание внешних обойм по всей окружности

Фиксация рычага на автомобиле: Затяжку болтов выполняйте исключительно под нагрузкой (автомобиль на колёсах). Предварительная затяжка на весу приведёт к преждевременному разрушению резины.

Установка рычагов на место с болтовой фиксацией

После запрессовки новых сайлентблоков в рычаги, совместите отверстия рычага с посадочными местами на подрамнике и кузове автомобиля. Удерживайте рычаг в правильном положении, обеспечив точное совпадение крепежных отверстий без перекоса.

Вставьте болты крепления рычага в отверстия, предварительно очистив резьбу от загрязнений и нанеся тонкий слой медной смазки. Наживите гайки вручную до момента контакта с рычагом, контролируя отсутствие смещения детали относительно ответных частей.

Затяжка крепежных элементов

Выполните финальную затяжку в строгой последовательности:

1. Затяните болты крепления рычага к подрамнику моментом 90-110 Н·м
2. Затяните гайку крепления задней части рычага к кронштейну кузова моментом 70-90 Н·м
3. Проверьте отсутствие зазоров между фланцами рычага и точками крепления

Важно: Затяжку производите только после полной посадки рычага на штатные места. Установите колесо и опустите автомобиль на землю перед контролем момента затяжки для исключения напряжения в резиновых втулках.

Элемент крепления	Требуемый момент затяжки (Н·м)
Болт переднего рычага (к подрамнику)	90-110
Гайка заднего крепления (к кузову)	70-90

После монтажа проверьте угол развала колес на СТО. Убедитесь в отсутствии стуков при движении по неровностям и плавности хода подвески.

Контроль затяжки крепежа с динамометрическим ключом

Точный момент затяжки болтов крепления передних рычагов напрямую влияет на ресурс сайлентблоков и геометрию подвески. Превышение усилия вызывает деформацию резиновых втулок и потеру демпфирующих свойств, а недостаточное усилие приводит к люфтам и самооткручиванию крепежа при эксплуатации.

Затяжку выполняют исключительно под нагрузкой – после установки автомобиля на колеса с полной массой. Предварительная затяжка на вывешенной подвеске допустима только для фиксации деталей, окончательное дотягивание производят при опущенном кузове, чтобы избежать перекручивания сайлентблоков.

Процедура контроля

1. Обеспечьте доступ к крепежным точкам рычага: снимите защиту двигателя (при необходимости) и колесо
2. Проверьте чистоту резьбы болтов и посадочных мест. Замените деформированные или корродированные элементы
3. Установите на динамометрический ключ значение, соответствующее спецификации Renault Logan (см. таблицу)
4. Двигайтесь от центра к краям: сначала затяните болт крепления рычага к лонжерону, затем – гайку шаровой опоры
5. При достижении заданного усилия ключ подаст щелчок или сигнал. Не применяйте дополнительный рычаг!

Элемент крепления	Момент затяжки (Н·м)
Болт рычага к кузову (лонжерону)	90 ± 10
Гайка шаровой опоры	45 ± 5
Болт стабилизатора поперечной устойчивости	75 ± 7

Критические ошибки: замена динамометрического ключа ударным гайковертом, затяжка "на глаз", использование старых болтов с поврежденной резьбой, игнорирование требования о затяжке под нагрузкой. Это гарантированно приводит к расслоению резинометаллических шарниров и нарушению углов установки колес.

Обязательная регулировка сход-развала

Замена сайлентблоков передних рычагов неизбежно нарушает исходные углы установки колёс. Новые резинометаллические элементы меняют геометрию подвески, поскольку старые изношенные сайлентблоки деформировались в процессе эксплуатации, а свежие детали занимают правильное положение. Без корректировки параметров сход-развала углы схождения и кастора не соответствуют заводским допускам.

Пренебрежение регулировкой приводит к ускоренному износу шин и ухудшению управляемости. Неправильное схождение вызывает "пилообразный" износ протектора по всей ширине, снижает курсовую устойчивость на прямой и провоцирует увод автомобиля в сторону. Ошибки в развале увеличивают нагрузку на ступичные подшипники и рулевые тяги, делая руль тяжелее.

Процедура выполнения регулировки

Регулировку проводят на компьютерном стенде через 200–300 км после замены сайлентблоков, когда детали приработаются. Мастер последовательно контролирует три параметра:

• Схождение – угол между плоскостями вращения колёс
• Развал – вертикальный наклон колёс относительно дороги
• Продольный наклон шкворня (кастор) – угол оси поворота колеса

Корректировка выполняется путём вращения регулировочных муфт рулевых тяг и изменения положения болтов крепления амортизаторных стоек. Точные значения для Рено Логан:

Параметр	Передняя ось	Допуск
Схождение	+0°10' ±0°10'	0°00' – +0°20'
Развал	-0°40' ±0°30'	-1°10' – -0°10'
Кастор	+1°40' ±0°30'	+1°10' – +2°10'

Важно: после регулировки обязателен тест-драйв для проверки отсутствия увода руля и стабильности траектории.

Список источников

При подготовке материалов о сайлентблоках передних рычагов Renault Logan использовались специализированные технические ресурсы, руководства по обслуживанию и экспертные мнения автомехаников. Основное внимание уделялось официальной документации производителя и практическому опыту диагностики ходовой части.

Ниже приведены ключевые источники информации, содержащие данные о конструкции, функциях и признаках износа резинометаллических шарниров. Все материалы включают схемы компонентов подвески, параметры допусков и методики контроля технического состояния.

1. Официальное руководство по ремонту Renault Logan (издательство RENAULT) - разделы "Ходовая часть" и "Передняя подвеска"
2. Каталог оригинальных запчастей Renault (электронная база TecDoc) - артикулы сайлентблоков, схемы установки
3. Технический бюллетень № 2019-04 "Диагностика передней подвески" (сервисный центр "Рено-Техник")
4. Монография "Конструкция современных подвесок легковых автомобилей" (автор Петров В.И., 2021 г.) - глава 4
5. Видеоматериалы семинара "Особенности ремонта ходовой части бюджетных седанов" (Академия AUTODOC, 2022 г.)
6. Отчеты испытаний полиуретановых и резиновых шарниров (лаборатория "Автотест", 2023 г.)

Видео: Запрессовка сайлентблоков рычага Рено Логан 1. замена сайлентблоков в двух словах. Renault Logan


• Бустеры с Isofix - как подобрать надежное сиденье

• Не заводится автомобиль - причины и возможные неисправности

• Toyota Estima - описание, характеристики, фото и отзывы
