Сальник первичного вала - назначение, характеристики, виды, принцип действия

Статья обновлена: 18.08.2025

В конструкции коробки передач и трансмиссии автомобиля сальник первичного вала играет критически важную роль. Этот небольшой, но высокотехнологичный компонент обеспечивает герметичность соединения вращающегося вала с корпусом агрегата.

Его основное назначение – предотвращение утечки трансмиссионного масла из картера коробки передач или раздаточной коробки, а также защита внутренних узлов от попадания абразивных частиц, пыли и влаги извне. Отказ сальника приводит к серьезным поломкам и дорогостоящему ремонту.

В статье подробно рассматриваются технические характеристики сальников первичного вала, их разновидности по конструкции и материалам, а также принцип работы, основанный на создании стабильного уплотнения в условиях высоких скоростей вращения и температурных нагрузок.

Основная функция сальника первичного вала

Главной задачей сальника первичного вала коробки передач является обеспечение герметичности соединения между вращающимся валом и статичным картером трансмиссии. Он предотвращает утечку трансмиссионного масла из картера наружу в процессе эксплуатации транспортного средства.

Дополнительно сальник защищает внутренние узлы КПП от проникновения внешних загрязнений: пыли, грязи, абразивных частиц и влаги. Это критически важно для сохранения смазывающих свойств масла и предотвращения преждевременного износа шестерён, синхронизаторов и подшипников.

Ключевые аспекты функционирования

• Уплотнение вращающихся поверхностей: Плотно обжимает вал благодаря эластичной рабочей кромке (губе) из маслостойкой резины.
• Автоматическое поддержание контакта: Пружинное кольцо (натяжное кольцо) обеспечивает постоянный прижим губы к валу при вибрациях и биениях.
• Самосмазывание: Тонкая масляная плёнка между губой и валом уменьшает трение без нарушения герметичности.
• Защита от внешних факторов: Внешний корпус (обычно стальной) фиксирует сальник в посадочном месте и предохраняет от механических повреждений.

Функциональный элемент	Принцип действия
Рабочая кромка (губа)	Создает радиальное уплотнение за счёт эластичной деформации и постоянного контакта с поверхностью вала
Натяжное кольцо (пружина)	Компенсирует износ губы и обеспечивает стабильное усилие прижима в течение всего срока службы
Корпус сальника	Жёстко фиксирует уплотнение в картере и защищает внутреннюю структуру от деформации

Защита от утечки трансмиссионного масла

Сальник первичного вала выполняет критически важную функцию герметизации узла, предотвращая выход трансмиссионного масла из картера коробки передач. Его рабочая кромка плотно облегает вал, создавая динамическое уплотнение, которое сохраняет целостность при вращении и вибрациях. Это обеспечивает поддержание необходимого уровня смазки для шестерен и подшипников трансмиссии.

Нарушение герметичности сальника приводит к постепенной утечке масла, что вызывает масляное голодание механизмов. Последствия включают повышенный износ синхронизаторов, подшипников и зубчатых зацеплений, перегрев узлов, увеличение шума при работе. В критических случаях возможен полный отказ коробки передач из-за заклинивания деталей.

Принцип работы и защитные элементы:

• Уплотнительная губа с винтовой нарезкой: при вращении вала создает эффект "обратной откачки" масла в картер
• Стяжная пружина: обеспечивает постоянный радиальный нажим кромки к валу при износе резины
• Антифрикционный слой: тефлоновое или графитовое покрытие снижает трение, предотвращая перегрев губы

Конструктивные типы для усиленной защиты:

Тип сальника	Особенности	Эффективность
Одинарный (базовый)	Одна рабочая кромка, стальная армировка	Стандартная защита
С пыльником	Дополнительная внешняя губа против абразива	Повышенная в запыленных условиях
Двухкомпонентный	Комбинация фторкаучука и акрилата	Стойкость к агрессивным смазкам

Ключевые эксплуатационные параметры включают диапазон рабочих температур (-40°C...+150°C), допустимое окружное усилие (до 20 м/с), радиальную нагрузку (0.2-0.8 мм). Материалы исполнения – NBR, FKM или ACM-резины – обеспечивают стойкость к старению, окислению и контакту с маслами.

Предотвращение попадания загрязнений внутрь коробки передач

Сальник первичного вала служит основным барьером против проникновения внешних загрязнителей: пыли, грязи, песка, влаги и абразивных частиц. Его уплотнительная кромка плотно прилегает к поверхности вала, создавая герметичный контакт, который блокирует доступ нежелательных элементов в картер коробки передач.

Целостность сальника критически важна для сохранения чистоты трансмиссионного масла и защиты трущихся поверхностей шестерен, подшипников и синхронизаторов. Нарушение уплотнения приводит к смешиванию масла с абразивными частицами, вызывая ускоренный износ компонентов, коррозию и снижение ресурса КПП.

Ключевые аспекты защиты

• Материал уплотнения: Синтетический каучук (NBR, FKM) устойчив к агрессивным средам, маслам и экстремальным температурам (-40°C до +150°C).
• Конструктивные особенности: Пыльники и дополнительные гофры на сальниках усиливают защиту в условиях повышенной запыленности.
• Система отвода загрязнений: Спиральные канавки на рабочей кромке ("эффект насоса") отбрасывают частицы наружу при вращении вала.

Тип загрязнения	Риски для КПП	Механизм защиты сальника
Абразивные частицы (песок, металлическая стружка)	Задиры шестерен, износ подшипников	Плотное прилегание губы к валу, отвод частиц спиральными канавками
Вода/реагенты	Коррозия, эмульсия масла	Гидрофобные свойства материала, двойные кромки уплотнения
Органические отложения (грязь, ил)	Забивание каналов, перегрев	Комбинированные пыльники, радиальное усилие пружины

Регулярная диагностика сальника на отсутствие трещин, деформаций и течей масла предотвращает критическое загрязнение. Замена уплотнения при малейших признаках износа исключает попадание абразивов в зону контакта шестерен и подшипников, сохраняя стабильную работу синхронизаторов.

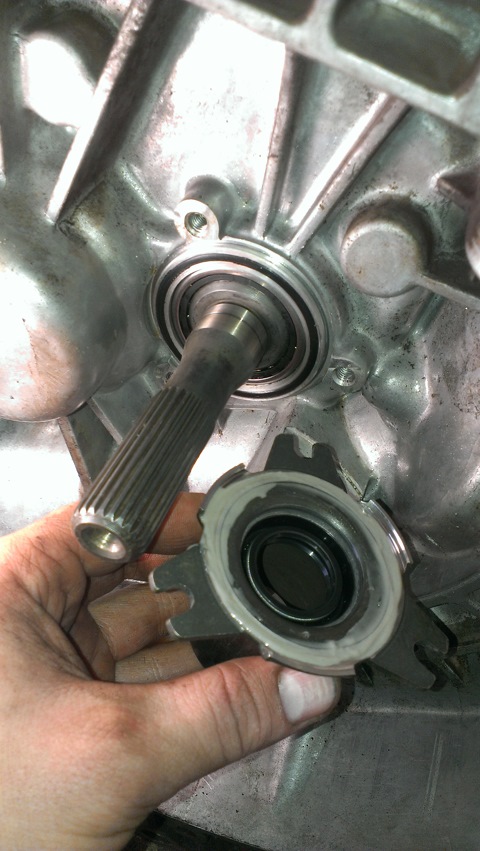

Место установки сальника в механических КПП

Сальник первичного вала монтируется в передней части коробки передач, непосредственно на картере (корпусе) КПП. Его расположение строго соответствует точке выхода первичного (ведущего) вала за пределы корпуса коробки в сторону двигателя и сцепления. Это место является критически важным узлом герметизации.

Конкретно, сальник устанавливается в специально предназначенное посадочное гнездо (расточку) на торцевой поверхности картера КПП, окружающей вал. Он плотно обжимается корпусом и работает в контакте с гладкой уплотнительной поверхностью (шейкой) самого первичного вала, вращающегося внутри него.

Особенности расположения и сопряжения

• Направление установки: Обычно устанавливается манжетой (гибкой кромкой) внутрь корпуса КПП, что обеспечивает удержание масла внутри коробки.
• Внешняя сторона: Обращена в моторный отсек, где подвержена воздействию внешней среды (пыль, грязь, вода) и тепла от двигателя/сцепления.
• Соседние элементы: Располагается сразу за кожухом сцепления или внутри его полости (в зависимости от конструкции), перед маховиком двигателя. Часто закрыт защитным пыльником.
• Конструктивная взаимосвязь: Точность посадочного места корпуса и состояние поверхности шейки вала напрямую влияют на эффективность уплотнения и ресурс сальника.

Расположение элемента в автоматических трансмиссиях

Сальник первичного вала в автоматических трансмиссиях (АКПП) размещается в передней части коробки передач. Он устанавливается непосредственно вокруг входного вала, который соединён с гидротрансформатором или гибкой муфтой. Этот участок подвергается постоянному контакту с трансмиссионной жидкостью под давлением и высоким механическим нагрузкам.

Конкретное местоположение зависит от конструкции АКПП, но всегда находится в зоне выхода первичного вала из картера коробки. Элемент монтируется в стальном или алюминиевом посадочном гнезде, примыкая к подшипнику вала. Такое размещение обеспечивает герметизацию полости трансмиссии, предотвращая утечку масла в сторону двигателя.

Ключевые особенности расположения

• Соседство с гидротрансформатором: Сальник отделяет полость АКПП от гидротрансформатора, работая в условиях высоких температур.
• Осевые и радиальные нагрузки: Вал передаёт крутящий момент, создавая комбинированные механические воздействия на уплотнение.
• Доступность при ремонте: Для замены обычно требуется демонтаж коробки передач или гидротрансформатора.

Конструктивный элемент	Взаимодействие с сальником
Гидротрансформатор	Создает вибрации и осевые смещения вала
Картер АКПП	Обеспечивает посадочное место с точной геометрией
Подшипник вала	Фиксирует положение вала относительно уплотнения

Важно: Неправильный монтаж или износ посадочного места приводят к перекосу сальника и быстрой утечке жидкости. Контроль этого узла обязателен при обслуживании АКПП.

Критическая важность герметичности для работы вала

Герметичность сальника первичного вала обеспечивает сохранение смазочных материалов внутри картера коробки передач и предотвращает проникновение внешних загрязнений. Нарушение этой герметичности приводит к прямому контакту трущихся поверхностей с абразивными частицами и влагой, что провоцирует ускоренный износ деталей трансмиссии.

Отсутствие надежного уплотнения вызывает утечку трансмиссионного масла, критически снижая его уровень. Дефицит смазки ведет к перегреву узлов, увеличению силы трения и разрушению подшипников, шестерен и синхронизаторов. Это создает риск полного выхода из строя коробки передач.

Ключевые последствия разгерметизации

• Потеря смазки: Снижение уровня масла вызывает сухое трение, задиры на валу и деформацию компонентов.
• Загрязнение системы: Проникновение пыли, грязи и влаги действует как абразив, ускоряя износ поверхностей.
• Коррозия металла: Вода и агрессивные реагенты окисляют вал и смежные детали, снижая прочность конструкции.
• Нарушение теплового режима: Ухудшение отвода тепла из-за потери масла ведет к перегреву и короблению вала.
• Повышение эксплуатационных затрат: Необходимость частой замены масла и преждевременного ремонта узла.

Принцип работы сальника основан на создании стабильного уплотнительного контакта между губками элемента и поверхностью вала. Этот контакт поддерживается пружинным кольцом, обеспечивая постоянное давление даже при вибрациях и биениях вала. Материалы сальника (резина, силикон, фторкаучук) подбираются для устойчивости к агрессивным средам и экстремальным температурам.

Материалы изготовления современных сальников

Современные сальники первичного вала изготавливаются из материалов, способных выдерживать экстремальные условия работы: высокие скорости вращения вала, значительные перепады температур, воздействие агрессивных трансмиссионных жидкостей, моторного масла и внешних загрязнений. Основные требования включают сохранение эластичности в широком температурном диапазоне, устойчивость к истиранию, минимальный коэффициент трения и долговечность.

Наиболее распространены синтетические каучуки и композиты, выбор которых зависит от конкретных условий эксплуатации узла. Ключевыми факторами при подборе материала являются температурный режим коробки передач, тип используемых смазочных материалов, давление и скорость вращения вала.

Основные типы материалов

• Нитрил-бутадиеновый каучук (NBR): Бюджетный вариант для умеренных температур (от -40°C до +120°C). Обладает хорошей маслостойкостью, но уступает в термостабильности.
• Фторкаучук (FKM/Viton®): Стандарт для современных авто. Рабочий диапазон: -30°C до +200°C. Исключительная стойкость к маслам, топливу, кислотам и окислению.
• Силикон (VMQ): Применяется в экстремально низких температурах (до -60°C) или при контакте с тормозными жидкостями. Недостаток: низкая прочность на разрыв.
• Политетрафторэтилен (PTFE/Тефлон®): Используется в высокоскоростных узлах. Минимальное трение, химическая инертность, термостойкость до +260°C. Часто армируется бронзой или графитом.
• Акрилатный каучук (ACM): Альтернатива FKM для среднетемпературных применений (+150°C максимум). Более доступен по цене.

Материал	Температурный диапазон	Ключевые преимущества	Типичное применение
NBR	-40°C … +120°C	Низкая стоимость, маслостойкость	Старые модели авто, умеренные нагрузки
FKM	-30°C … +200°C	Химическая стойкость, долговечность	Подавляющее большинство современных ТС
PTFE	-70°C … +260°C	Минимальное трение, износостойкость	Спортивные авто, высокооборотные валы

Современные сальники часто имеют комбинированную конструкцию: основное уплотнение из FKM или PTFE дополняется пыльником из NBR. Для повышения износостойкости в материал вводят углеродные волокна, дисульфид молибдена или графит, снижающие трение. Наружная металлическая обойма обеспечивает жесткую посадку в корпус коробки передач.

Требования к термостойкости материала

Сальник первичного вала функционирует в условиях экстремального нагрева, вызванного трением вращающихся деталей, тепловым излучением двигателя и высокими скоростями вращения. Материал уплотнения должен сохранять стабильность физико-механических свойств при постоянном контакте с разогретым моторным маслом и металлическими поверхностями. Недопустимо изменение геометрии, потеря эластичности или образование микротрещин под термическим воздействием.

Температура в зоне контакта достигает 120–200°C в штатных режимах, а при пиковых нагрузках (буксировка, горный рельеф) превышает 250°C. Материал обязан выдерживать циклические термоудары без деградации структуры, обеспечивая герметичность как при холодном пуске (-40°C), так и в максимально нагретом состоянии.

Ключевые эксплуатационные параметры

Показатель	Требуемое значение	Последствия нарушения
Максимальная рабочая температура	≥ 200–250°C	Обугливание резины, утечка масла
Температура хрупкости	≤ -40°C	Растрескивание при холодном пуске
Сопротивление тепловому старению	Потеря эластичности ≤ 15% после 1000 ч при 150°C	Потере упругости, деформация посадочного места

Критерии выбора материалов:

• Резины на основе акрилата (ACM): Кратковременно до 180°C, устойчивы к маслам
• Фторкаучук (FKM/Viton®): Постоянная работа до 230°C, химическая инертность
• Силиконы (VMQ): Диапазон -60°C...+250°C, но ограниченная стойкость к минеральным маслам
• PTFE-композиты: Для экстремальных условий (до 260°C), низкий коэффициент трения

Химическая стойкость к трансмиссионным жидкостям

Материал сальника первичного вала обязан сохранять целостность, эластичность и герметизирующие свойства при длительном контакте с трансмиссионными маслами. Несоответствие материала химическому составу жидкости приводит к деградации уплотнения: резина набухает, размягчается, теряет прочность или, наоборот, становится хрупкой и растрескивается. Это вызывает утечки масла из коробки передач, загрязнение сцепления, падение уровня смазки и риск выхода из строя узла трансмиссии.

Производители сальников используют специализированные синтетические каучуки (чаще всего нитрильный бутадиеновый каучук - NBR, реже фторкаучук - FKM), оптимизированные под современные трансмиссионные жидкости. Ключевые требования включают устойчивость к базовым маслам (минеральным, полусинтетическим, синтетическим), пакетам противоизносных, противозадирных и противокоррозионных присадок, а также к возможным продуктам старения самой жидкости в процессе эксплуатации.

Особенности совместимости материалов

Стойкость определяется типом каучука:

• NBR (Нитрил): Стандартный выбор для большинства минеральных и синтетических масел GL-4/GL-5. Хорошая стойкость к маслам и умеренным температурам, но ограниченная к агрессивным присадкам или синтетике на основе эстеров/гликолей.
• FKM (Фторкаучук): Применяется для высоконагруженных трансмиссий, жидкостей с экстремальными присадками (особенно содержащими серу), синтетических масел (PAO, эстеры) и в условиях повышенных температур. Обладает превосходной химической инертностью.

Принцип работы сальника в химически агрессивной среде основан на сохранении упруго-эластичных свойств его рабочей кромки. Даже при контакте с жидкостью материал не должен изменять свой объем или структуру, обеспечивая постоянное и равномерное прилегание к валу. Набухание всего на 10-15% уже критично, так как нарушает геометрию контакта и силу натяга, провоцируя протечки.

Эластичность и способность сохранять форму

Эластичность сальника первичного вала обеспечивает плотное прилегание к динамичным поверхностям: вращающемуся валу и статичному корпусу коробки передач. Эта характеристика позволяет уплотнению компенсировать микровибрации, радиальные биения вала и тепловые деформации деталей, сохраняя герметичность при изменяющихся нагрузках и скоростях вращения.

Сохранение исходной геометрии под воздействием механических и температурных факторов критично для долговечности уплотнения. Потеря формы приводит к образованию зазоров, утечке трансмиссионного масла и попаданию абразивных частиц внутрь узла. Материал должен сопротивляться постоянному сжатию, трению и агрессивной среде без остаточной деформации или "проседания".

Ключевые аспекты эксплуатации

• Температурная стабильность: Диапазон рабочих температур от -40°C до +150°C требует сохранения эластичности без хрупкости на холоде или размягчения при нагреве.
• Упругое восстановление: После снятия деформирующей нагрузки (например, при остановке вала) сальник мгновенно возвращает первоначальную форму.
• Сопротивление старению: Защита от окисления, воздействия масла и озона предотвращает растрескивание и потерю эластичности.

Фактор воздействия	Влияние на свойства	Требования к материалу
Постоянное радиальное сжатие	Риск остаточной деформации губок уплотнения	Высокий модуль упругости
Центробежные силы	Искривление контактной кромки при высоких оборотах	Увеличенная жесткость каркаса
Термоциклирование	Ускоренное старение и потеря эластичности	Термостабилизированные полимеры (ФКМ, ACM)

Диапазон рабочих температур сальника

Сальник первичного вала функционирует в условиях экстремальных термических нагрузок, вызванных трением деталей КПП, нагревом от сцепления и внешними факторами. Типичный рабочий диапазон для большинства современных резиновых сальников составляет от -40°C до +150°C. Нижний предел обеспечивает эластичность уплотнения при холодном пуске, а верхний – сохраняет целостность структуры при пиковых нагрузках.

При превышении температурного порога +150°C происходит необратимая деградация материала: резина теряет эластичность, растрескивается или "задубевает". Длительное воздействие температур ниже -40°C провоцирует потерю герметизирующих свойств из-за снижения гибкости. Критичными точками являются зона контакта с валом (максимальный нагрев) и наружный корпус (влияние окружающей среды).

Факторы, влияющие на температурный режим

• Материал сальника: фторкаучук (FKM) выдерживает до +200°C, нитрильная резина (NBR) – до +120°C
• Наличие защитного экрана от выхлопной системы
• Частота и интенсивность эксплуатации ТС
• Качество охлаждающей жидкости в смежных системах

Материал	Минимальная °C	Максимальная °C
NBR (Нитрил-бутадиен)	-40	+120
FKM (Фторкаучук)	-30	+200
ACM (Полиакрилат)	-25	+150

Допустимые скорости вращения вала

Допустимая скорость вращения первичного вала напрямую влияет на работоспособность и ресурс сальника. Превышение этого параметра вызывает перегрев уплотнительной кромки из-за возросшего трения и центробежных сил, что ведет к ускоренной деградации материала (резины, силикона, фторкаучука) и потере эластичности. Конструктивные особенности сальника, такие как тип пружины и форма губы, также определяют его устойчивость к высоким окружным скоростям.

Производители указывают максимально допустимую угловую скорость (об/мин) или линейную скорость (м/с) на поверхности вала в технической документации. Эта характеристика рассчитывается с учетом теплового режима, вязкости смазки, возможного биения вала и давления в узле. Для современных сальников типичные предельные линейные скорости варьируются от 8 до 25 м/с, хотя специализированные модели с термостойкими материалами или спиральными поджимами могут достигать 40 м/с.

Критические факторы влияния

• Материал уплотнения: Фторкаучук (FKM) и полиакрилат (ACM) стабильнее обычной резины (NBR) при высоких скоростях.
• Тип поджимного элемента: Витые пружины обеспечивают равномерное усилие при динамических нагрузках в отличие от фторопластовых колец.
• Наличие противовыбросного ребра: Дополнительная кромка снижает риск выдавливания смазки под центробежными силами.
• Точность посадки вала: Биение свыше 0,3–0,5 мм провоцирует вибрацию и локальный перегрев губы.

Тип сальника	Материал манжеты	Макс. линейная скорость (м/с)
Стандартный (NBR)	Нитрильная резина	8–12
Термостойкий (FKM)	Фторкаучук	15–25
Высокоскоростной	Силикон (VMQ) / Спецполимеры	20–40

Принцип ограничения скорости основан на балансе тепловыделения и теплоотвода: на высоких оборотах губа не успевает рассеивать генерируемое трение. Это вызывает карбонизацию резины (обугливание), растрескивание или оплавление кромки. Для узлов с экстремальными режимами применяют сальники с принудительным охлаждением канавками отвода тепла или металлическими кожухами.

Степень защищенности от абразивного износа

Защита от абразивного износа критична для сальника первичного вала, так как твердые частицы (пыль, грязь, металлическая стружка) в рабочей среде ускоряют деградацию уплотнительных элементов. Абразивное воздействие приводит к образованию задиров на поверхности вала, нарушению геометрии губок и ускоренной потере эластичности материала.

Степень устойчивости определяется сочетанием материалов рабочей кромки и вала, конструкцией пыльника, а также наличием дополнительных защитных элементов. Наиболее эффективны сальники с многослойными пыльниками и армированными кромками, сохраняющими герметичность при экстремальных нагрузках.

Факторы влияния на устойчивость

• Материал губы: Нитрил-каучук (NBR) для стандартных условий, фторкаучук (FKM) при высоких требованиях к износостойкости, полиакрилат (ACM) для комбинированных нагрузок.
• Армирование кромки: Тефлоновые (PTFE) или полиуретановые накладки повышают твердость контактной зоны.
• Конструкция пыльника: Многослойные лабиринтные пыльники (типа TC, TT) создают барьер для абразивов. Дополнительные спиральные канавки на внешней стороне отводят загрязнения.
• Защитные кольца: Стальные или полимерные кольца перед основным уплотнением улавливают крупные частицы.

Тип сальника	Стойкость к абразивам	Ключевые особенности
Стандартный (NBR)	Средняя	Базовый пыльник, подходит для чистых сред
Армированный (FKM+PTFE)	Высокая	Комбинированная губа, термостойкость до +200°C
С двойным пыльником (TT)	Максимальная	Два концентрических пыльника, стальное защитное кольцо

Принцип работы защиты: При вращении вала спиральные канавки на внешней поверхности пыльника (направленные против вращения) отбрасывают частицы центробежной силой. Лабиринтные выступы внутри пыльника создают зоны турбулентности, замедляющие проникновение абразивов к уплотнительной кромке.

Стандартные типоразмеры сальника первичного вала

Типоразмеры сальников первичного вала стандартизированы для обеспечения совместимости с конкретными моделями трансмиссий и двигателей. Основные параметры включают внутренний диаметр (соответствующий валу), внешний диаметр (определяющий посадочное место в картере коробки передач) и ширину рабочей кромки. Эти размеры строго регламентированы производителями транспортных средств и поставщиками компонентов.

Подбор осуществляется по каталожным номерам оригинальных запчастей (OEM) или кросс-номерам аналогов. Распространенные системы классификации основываются на метрических или дюймовых стандартах. Несоответствие типоразмера приводит к утечкам масла или преждевременному износу уплотнения.

Внутренний диаметр (d), мм	Внешний диаметр (D), мм	Высота (B), мм	Типовое применение
28	48	10	Рядные КПП легковых авто (ВАЗ 2108-2115)
30	50	10	Переднеприводные модели (Renault Logan, Lada Granta)
35	55	11	Коммерческий транспорт (ГАЗель)
40	62	12	Внедорожники, кроссоверы

Ключевые идентификаторы при подборе:

• Маркировка на корпусе сальника (например: TC 35x55x11)
• Каталожные номера OEM (SKF, Corteco, Elring)
• Конструктивные особенности: наличие пыльника, тип пружины

Допуски по радиальному биению

Радиальное биение первичного вала представляет собой максимальное отклонение его рабочей поверхности от идеальной окружности при вращении. Для сальника этот параметр критичен, так как превышение допустимых значений нарушает равномерность контакта уплотнительной кромки с валом.

Строгие допуски по биению обеспечивают стабильность прилегания губы сальника к поверхности вала по всей окружности. Это минимизирует локальные перегрузки уплотнительного элемента, предотвращает преждевременный износ и гарантирует герметичность на протяжении всего ресурса работы.

Нормы и принципы контроля

Допустимые значения радиального биения устанавливаются производителями агрегатов и зависят от:

• Диаметра первичного вала
• Оборотных характеристик узла
• Типа сальника (стандартный/усиленный)
• Рабочей среды (температура, давление)

Типовые диапазоны допусков для различных применений:

Категория вала	Допустимое биение (мм)
Стандартные трансмиссии	0,3 - 0,5
Высокооборотные агрегаты	0,1 - 0,3
Прецизионные узлы	≤ 0,1

Контроль осуществляется индикаторным нутромером при вращении вала в двух плоскостях. Превышение норм требует:

1. Правки вала
2. Замены деформированных подшипников
3. Проверки соосности сопрягаемых узлов

Важно: Установка сальника при некорректированном биении приводит к ускоренной деформации рабочей кромки, потере эластичности и гарантированным течам масла через 500-1000 км пробега.

Срок службы при штатной эксплуатации

Средний срок службы сальника первичного вала при штатной эксплуатации составляет 100 000–150 000 км пробега или 5–7 лет. Этот интервал актуален для оригинальных комплектующих и корректной сборки узла. Фактическая наработка зависит от соблюдения регламента обслуживания трансмиссии и условий эксплуатации.

На долговечность влияют конструктивные особенности сальника: качество материалов уплотнительной кромки (фторкаучук, акрилонитрил), тип пружины (коррозионностойкая сталь), наличие антифрикционного покрытия. Ресурс сокращается при перекосах во время установки, превышении допустимых нагрузок на КПП или использовании несовместимых смазок.

Факторы, продлевающие ресурс

• Своевременная замена трансмиссионного масла – предотвращает загрязнение рабочей кромки абразивами
• Отсутствие перегрева КПП – температуры свыше +120°C ускоряют старение резины
• Защита от агрессивных реагентов – регулярная мойка подкапотного пространства зимой
• Использование защитного кожуха – минимизирует воздействие дорожной грязи и песка

Признаки критического износа

1. Появление масляных подтёков на картере коробки передач
2. Заметное снижение уровня масла в КПП без видимых повреждений
3. Характерный вой или свист при работе трансмиссии на высоких оборотах

Тип сальника	Средний ресурс (км)	Критичный фактор износа
Стандартный резинотехнический (NBR)	80 000–120 000	Термоокислительное старение
Термостойкий (FKM/Viton)	120 000–180 000	Механическая деформация кромки
С двухкомпонентной пыльником	150 000+	Износ пружинного элемента

Важно: Регламентная замена сальника рекомендуется при каждом снятии коробки передач, даже при отсутствии течи. Межсервисный контроль герметичности узла обязателен при каждом ТО после пробега 60 000 км.

Классика: Резиновый армированный сальник

Резиновый армированный сальник служит для герметизации первичного вала коробки передач, предотвращая утечку трансмиссионного масла и защищая узел от попадания абразивных частиц, влаги и грязи. Его ключевая особенность – металлический армирующий каркас, интегрированный в резиновый корпус, что обеспечивает устойчивость к деформации при монтаже и эксплуатации.

Конструкция включает три основных элемента: эластичный резиновый корпус (обычно из NBR или FKM), металлическое армирующее кольцо для сохранения геометрии, и рабочую кромку (губу) с винтовой пружиной. Пружина создает радиальное давление, обеспечивая постоянный прижим губы к поверхности вала даже при его биении или износе.

Технические характеристики и особенности

Материал корпуса	NBR (нитрил-бутадиен), FKM (фторкаучук)
Диапазон температур	−40°C до +120°C (NBR), −20°C до +200°C (FKM)
Макс. скорость вращения	До 20 м/с (зависит от диаметра вала)
Рабочее давление	До 0,05 МПа
Армирование	Стальное кольцо с антикоррозийным покрытием

Принцип работы основан на сочетании статического и динамического уплотнения: резиновый корпус плотно садится в посадочное место корпуса КПП (статическая герметизация), а рабочая губа с пружиной образует подвижный контакт с валом. Винтовая пружина автоматически компенсирует износ губы, сохраняя герметичность. Дополнительная пыльниковая губа часто присутствует для защиты основной кромки от загрязнений.

Основные виды классических армированных сальников по конструкции:

• Одногубые: Базовая версия с одной рабочей кромкой
• Двухгубые: Основная губа + дополнительная пылезащитная губа
• Экранированные: С металлическим кожухом для защиты от механических повреждений

Современные тефлоновые варианты уплотнений

Современные тефлоновые сальники первичного вала используют политетрафторэтилен (PTFE) как основной уплотнительный материал, часто в комбинации с эластомерами или металлическими элементами. Их ключевое преимущество – исключительно низкий коэффициент трения, обеспечивающий минимальный износ вала даже при недостаточной смазке или высоких скоростях вращения. PTFE демонстрирует химическую инертность к агрессивным жидкостям (топливо, масла, кислоты) и сохраняет эластичность в диапазоне температур от -70°C до +260°C, что критично для экстремальных условий работы трансмиссии.

Конструктивно тефлоновые уплотнения часто выполняются в виде двухкомпонентных систем: радиальная губа из армированного PTFE создает основной барьер для утечек, а пружинное кольцо (обычно из нержавеющей стали) обеспечивает постоянный прижим к валу. Инновационные варианты включают сальники с микролабиринтным профилем поверхности или интегрированными пылезащитными кромками. Такие решения повышают герметичность при переменных давлениях и вибрациях, а ресурс службы достигает 200–300 тыс. км за счет устойчивости к старению и истиранию.

Особенности конструкции и эксплуатации

• Армирование: Добавление графита, бронзы или керамики в PTFE повышает теплопроводность и износостойкость.
• Динамическое уплотнение: Самонастраивающаяся геометрия губы компенсирует биение вала до 0.5 мм.
• Совместимость: Работают с синтетическими и минеральными маслами, включая ATF и трансмиссионные жидкости.

Параметр	Характеристика
Макс. скорость вращения	До 40 м/с
Давление	0–0.5 МПа (кратковременно до 10 МПа)
Ресурс	200 000–300 000 км

Модели с металлической пружиной поджатия

Металлическая пружина поджатия является ключевым элементом в конструкции большинства современных сальников первичного вала механических коробок передач (МКПП) и многих автоматических коробок (АКПП). Ее основное назначение заключается в обеспечении постоянного радиального усилия прижатия рабочей кромки (губки) сальника к поверхности вала на протяжении всего срока службы уплотнения.

Постоянство усилия прижатия критически важно для поддержания герметичности. По мере износа рабочей кромки губки или при возможных микродеформациях вала металлическая пружина автоматически поджимает уплотнительный элемент, компенсируя эти изменения. Пружины изготавливаются из коррозионностойких сплавов, таких как нержавеющая сталь, обеспечивая долговечность и стабильность характеристик в агрессивной среде моторного отсека.

Конструкция и Принцип Работы

Пружина обычно имеет форму витой спирали или плоского кольца (ленточная пружина) и располагается в специальной канавке на тыльной стороне уплотнительной губы сальника. Основные компоненты такого сальника включают:

• Металлический каркас (армирующая обойма): Обеспечивает жесткость и точную посадку сальника в посадочное место картера коробки передач.
• Упругоэластичный материал губки (чаще всего NBR, FKM): Формирует основную уплотняющую кромку.
• Пыльник: Вспомогательная губа, защищающая рабочую кромку от абразивного воздействия пыли и грязи.
• Металлическая пружина поджатия: Расположена в канавке за рабочей губкой, создает постоянное радиальное усилие.

Принцип работы основан на том, что металлическая пружина, обладающая значительной упругостью и малым коэффициентом ползучести под нагрузкой, постоянно "подтягивает" уплотнительную губу к валу. Это усилие:

1. Компенсирует естественный износ рабочей кромки губки о вращающийся вал.
2. Позволяет сальнику эффективно герметизировать даже при наличии допустимых биений или небольших эксцентриситетов вала.
3. Обеспечивает стабильное контактное давление на вал независимо от температурных расширений материалов.

Преимущества сальников с металлической пружиной по сравнению с альтернативами (например, сальниками с поджатием за счет упругости самого эластомера):

Характеристика	Преимущество
Стабильность усилия	Металл не подвержен релаксации напряжения и "усталости" как эластомер, усилие прижатия остается постоянным долгое время.
Компенсация износа	Эффективно компенсирует значительный износ рабочей кромки, продлевая срок службы уплотнения.
Температурная стойкость	Металлическая пружина сохраняет свои свойства в широком диапазоне температур (от -40°C до +150°C и выше), где эластомер может терять упругость.
Надежность контакта	Гарантирует плотный и равномерный контакт губки с валом даже при сложных условиях работы (вибрации, перекосы).

Таким образом, использование металлической пружины поджатия делает сальник первичного вала значительно более надежным и долговечным узлом, способным гарантировать герметичность трансмиссионного масла в течение длительного межсервисного интервала.

Бесшовные сальники тороидального типа

Бесшовные сальники тороидального типа представляют собой цельную резиновую манжету кольцеобразной формы без стыковочных швов. Их конструкция напоминает тор (бублик), что обеспечивает равномерное распределение контактного давления по всей окружности вала. Основное назначение – герметизация первичного вала коробки передач, предотвращение утечки трансмиссионного масла и защита от попадания абразивных частиц извне.

Изготавливаются преимущественно из износостойких синтетических каучуков: нитрила (NBR), акрила (ACM), фторкаучука (FKM) или силикона (VMQ), выбор которых зависит от рабочих температур и типа смазочного материала. Ключевой особенностью является монолитность структуры, исключающая слабые места в зоне соединения концов, характерные для шовных моделей. Это значительно повышает надежность и ресурс уплотнения.

Технические характеристики и виды

Основные параметры включают:

• Размерный ряд: Внутренний диаметр (соответствует валу), наружный диаметр (посадочное место в корпусе) и высота профиля.
• Рабочий диапазон температур: От -40°C до +150°C (зависит от материала).
• Скорость вращения вала: До 15-20 м/с.
• Рабочее давление: Рассчитаны на противодавление до 0,03-0,05 МПа.

Классификация по конструкции рабочей кромки:

• Одинарная губа: Базовая версия с одной уплотнительной кромкой.
• Двойная губа: Основная кромка + дополнительная пыльниковая губа для усиленной защиты от загрязнений.
• С пружинным поджатием: Оснащены витой пружиной (garter spring) для поддержания постоянного усилия прилегания к валу при износе резины.

Таблица 1: Сравнение материалов сальников

Материал	Температурный диапазон (°C)	Стойкость к	Применение
NBR (Нитрил)	-40...+120	Масла, топливо	Стандартные условия
ACM (Акрил)	-30...+150	Тепло, окисление	Высокие температуры
FKM (Фторкаучук)	-25...+200	Агрессивные среды, тепло	Экстремальные нагрузки
VMQ (Силикон)	-60...+200	Тепло, озон	Широкий диапазон температур

Принцип работы

Герметизирующий эффект достигается за счет:

1. Радиального натяга: Внутренний диаметр сальника меньше диаметра вала, создавая предварительное давление на поверхность.
2. Клиновидной зоны контакта: Рабочая кромка (губа) имеет скошенный профиль, формирующий узкую контактную полосу. При вращении вала между губой и валом возникает тончайшая масляная пленка.
3. Капиллярного эффекта: Микрометровый зазор в зоне контакта удерживает смазку за счет сил поверхностного натяжения, обеспечивая смазывание и отвод тепла.
4. Гидродинамического действия: Специальные микронасечки (винтовые или волнообразные) на рабочей поверхности губы, наносимые при изготовлении, "закачивают" просочившееся масло обратно в полость коробки при вращении вала.

Пружина (если присутствует) компенсирует естественный износ резины, поддерживая постоянное усилие прилегания губы к валу на протяжении всего срока службы сальника.

Двухкомпонентные комбинированные решения

Двухкомпонентные комбинированные сальники первичного вала представляют собой усовершенствованные конструкции, объединяющие преимущества разных материалов и технологий в одном уплотнительном узле. Их основная цель – обеспечить более высокий уровень герметичности, долговечности и устойчивости к экстремальным условиям работы по сравнению с традиционными однородными сальниками.

Ключевая особенность таких решений заключается в использовании двух основных компонентов: жесткого, прочного каркаса (чаще всего металлического) и эластичного, износостойкого рабочего элемента (из специальных резин или полимеров). Эта комбинация позволяет оптимально распределить функции: каркас обеспечивает стабильную посадку и сопротивление деформациям, а эластомер – надежный контакт с валом и компенсацию несоосностей.

Конструктивные разновидности и принцип действия

Существует несколько распространенных типов двухкомпонентных сальников для первичных валов:

• Металлокаркас + Резиновая губа: Стальной каркас обеспечивает точную геометрию и прочность. Резиновая рабочая губа (часто из фторкаучука FKM, нитрила NBR или акрила ACM) формирует основной уплотнительный контакт с валом. На губу может быть нанесен специальный профиль (пыльник, спиральная канавка) или покрытие (тефлон PTFE) для улучшения смазки и отвода тепла.
• Металлокаркас + Полимерная вставка (PTFE): Каркас из металла (алюминия или стали) сочетается с рабочей кромкой из политетрафторэтилена (PTFE, тефлон). PTFE обладает исключительно низким коэффициентом трения, высокой химической стойкостью и термостабильностью. Такие сальники часто имеют пружину для поддержания контактного давления и специальные профили кромки.
• Гибридные решения: Комбинации, где, например, основная уплотнительная губа из резины дополняется вспомогательным лабиринтным уплотнением или пыльником из PTFE, интегрированным в общую конструкцию сальника.

Принцип работы комбинированного сальника базируется на синергии его компонентов:

1. Стабильность посадки: Жесткий каркас (металл) плотно и без деформации садится в посадочное место коробки передач, предотвращая проворачивание и обеспечивая герметичность по внешнему диаметру.
2. Формирование контакта: Эластичный элемент (резиновая губа или PTFE вставка) создает плотный, но подвижный контакт с поверхностью первичного вала. Этот контакт рассчитан на работу в тонком слое трансмиссионного масла.
3. Уплотнение: Рабочая кромка эластомера/полимера формирует микролабиринт. Гидродинамические эффекты (спиральные канавки, микровинты) или капиллярные силы (у PTFE) возвращают масло обратно в картер.
4. Компенсация: Эластичность материала губы позволяет компенсировать небольшие биения вала, эксцентриситет и осевые перемещения, поддерживая постоянное давление контакта.
5. Защита: Вспомогательные элементы (вторичные губы, пыльники) защищают основной уплотнитель от абразивной пыли, грязи и брызг воды.

Тип Компонента	Материал	Основная Функция	Типичное Применение
Каркас	Сталь, Алюминий	Механическая прочность, стабильная посадка, сопротивление деформации	Все комбинированные сальники
Рабочий Элемент	FKM, NBR, ACM	Формирование уплотнительного контакта, эластичность, маслостойкость	Стандартные и высокотемпературные применения
Рабочий Элемент	PTFE (Тефлон)	Сверхнизкое трение, химическая инертность, стойкость к сухому трению	Экстремальные температуры, агрессивные среды, низкое трение
Доп. Элемент	Резина, PTFE, Пружина	Защита от загрязнений (пыльник), поддержание контактного давления (пружина)	Усиленные конструкции для тяжелых условий

Двухкомпонентная конструкция позволяет добиться превосходных характеристик: значительно увеличенный срок службы, надежная работа при высоких скоростях вращения и температурах, стойкость к агрессивным средам и лучшая защита от протечек масла и попадания загрязнений по сравнению с цельными резиновыми сальниками.

Направленные и ненаправленные конструкции

Направленные сальники обладают строго определенной ориентацией при монтаже. Их конструкция включает асимметричные элементы: спиральную поджимную пружину, смещенную к одной стороне губы, и/или специальный профиль рабочей кромки (например, конический или ступенчатый). Эта асимметрия обеспечивает однонаправленное уплотнение – сальник эффективно удерживает смазку внутри узла и предотвращает попадание загрязнений только при вращении вала в заданную конструкцией сторону.

Ненаправленные сальники, в отличие от направленных, симметричны относительно своей центральной оси. Их уплотнительная губа имеет симметричный профиль (обычно прямоугольный или полукруглый), а поджимная пружина расположена по центру. Такая конструкция позволяет сальнику одинаково эффективно работать независимо от направления вращения первичного вала, обеспечивая двустороннюю защиту узла от утечки масла и проникновения абразивов.

Сравнительные характеристики

Критерий	Направленные сальники	Ненаправленные сальники
Конструкция губы	Асимметричная (коническая, ступенчатая)	Симметричная (прямоугольная, полукруглая)
Расположение пружины	Смещено к воздушной стороне	Центральное
Направление вращения	Работает только в одном направлении	Работает в обоих направлениях
Требования к монтажу	Обязательна правильная ориентация	Ориентация не критична
Основное применение	Узлы с постоянным направлением вращения	Узлы с реверсивным вращением или неопределенным направлением

Принцип работы обеих конструкций основан на создании тонкой масляной пленки между кромкой губы и валом. При вращении вала гидродинамические канавки (если они есть) или форма губы направленного сальника "подкачивают" масло обратно в полость узла при правильном вращении. В ненаправленных сальниках симметричная губа и центральная пружина обеспечивают равномерное радиальное усилие прижима независимо от направления вращения, поддерживая стабильность уплотнения.

Ключевые преимущества направленных сальников:

• Повышенный ресурс и эффективность уплотнения при работе в проектном направлении
• Лучшее противостояние высоким давлениям масла в зоне контакта
• Сниженное тепловыделение за счет оптимизированной геометрии контакта

Ключевые преимущества ненаправленных сальников:

• Универсальность применения (реверсивные механизмы, сложные условия монтажа)
• Исключение ошибок установки благодаря симметрии
• Стабильность характеристик при изменении направления вращения

Вариации по количеству губок уплотнения

Конструктивное исполнение сальника определяется числом губок уплотнения, которые создают последовательные барьеры для рабочих сред. Каждая дополнительная губа повышает сложность изделия, но расширяет его функциональные возможности в зависимости от условий эксплуатации.

Основные различия заключаются в компоновке контактных кромок и их взаимодействии со смежными элементами. Многоступенчатое уплотнение особенно востребовано при комбинированных нагрузках или агрессивных средах, где требуется гарантированная защита от взаимного проникновения веществ.

Типы исполнения по количеству рабочих губок

• Одногубчатые – Базовая конструкция с единственной уплотняющей кромкой. Применяются в узлах с низким давлением и чистыми смазочными материалами без абразивных примесей.
• Двухгубчатые – Наиболее распространенный вариант. Внешняя губа отводит грязь и влагу, внутренняя удерживает смазку. Дополнительно могут оснащаться пыльником.
• Трехгубчатые – Специализированные сальники для экстремальных условий. Центральная губа часто исполняет роль разделителя разнородных сред (например, масло/вода).

Тип	Ключевые особенности	Типовые применения
1 губа	Минимальное трение, упрощенный монтаж	Ненагруженные вторичные валы, электрооборудование
2 губы	Самоподжим пружинами, дренажные канавки	КПП, раздаточные коробки, ступицы колес
3 губы	Дополнительная лабиринтная защита, каналы отвода загрязнений	Сельхозтехника, внедорожники, морские редукторы

Принцип работы многоступенчатых систем основан на зонировании функций: крайние элементы предотвращают попадание абразивов, центральные – блокируют утечки масла. В трехгубчатых модификациях между кромками формируются буферные полости, заполненные консервационной смазкой при установке.

Специальные версии для экстремальных температур

Для работы в условиях экстремальных температур (от -60°C до +300°C и выше) стандартные сальники первичного вала неприменимы из-за риска потери эластичности, растрескивания или деформации уплотнительных элементов. Специальные версии разрабатываются с использованием термостойких материалов и инженерных решений, обеспечивающих стабильное уплотнение при критических тепловых нагрузках.

Ключевым аспектом является подбор полимеров и металлических компонентов, сохраняющих физико-механические свойства в заданном диапазоне. Например, силиконовые (VMQ) или фторсиликоновые (FVMQ) эластомеры заменяют стандартную NBR-резину, а в экстремально высокотемпературных средах применяются композиции на основе перфторалкана (FFKM) или армированная графитом фольга. Пружины и металлокаркасы изготавливаются из термоустойчивых сплавов.

Конструктивные особенности и принцип работы

Принцип работы сохраняется: сальник формирует герметичный контакт с валом через губчатое уплотнение, нагруженное пружиной. Однако в экстремально-температурных версиях реализуются дополнительные решения:

• Термокомпенсационные элементы: спиральные пружины из никелевых сплавов (например, Inconel), сохраняющие упругую силу при нагреве/охлаждении.
• Многоступенчатые уплотнения: комбинация основного термостойкого эластомера и вспомогательных колец из PTFE или металла для распределения теплового напряжения.
• Тепловые экраны: интегрированные металлические отражатели, снижающие теплопередачу к уплотнительной кромке.

В условиях сверхнизких температур критична устойчивость к "стеклованию" материала. Для этого:

1. Используются эластомеры с низкотемпературным пределом хрупкости (например, FKM сохраняет гибкость до -40°C, специальные FFKM – до -60°C).
2. Применяются смазки на основе синтетических углеводородов или силиконов, не загустевающих на морозе.

Температурный режим	Рекомендуемые материалы	Особенности работы
От -60°C до +230°C	FVMQ, PTFE-композиты	Устойчивость к тепловому старению и криогенному охрупчиванию
От -30°C до +300°C+	FFKM, графитовая фольга	Защита от химической деградации и усадки при пиковых температурах

Важно: монтаж таких сальников требует строгого соблюдения тепловых зазоров и применения термостойких смазок для предотвращения повреждения при установке. Отказ от этих мер может привести к потере герметичности даже при корректно подобранных материалах.

Как рабочая кромка создает герметичный контакт

Рабочая кромка сальника (уплотнительная губа) плотно облегает вал благодаря радиальному натяжению, создаваемому поджимной пружиной и эластичностью материала. При статическом состоянии вала герметичность обеспечивается за счет постоянного давления кромки на поверхность, компенсирующего микронные неровности. Упругость резины или полимера позволяет губе адаптироваться к геометрическим отклонениям вала без потери контактного усилия.

При вращении вала возникает гидродинамический эффект: микрорельеф кромки (например, винтовая накатка или асимметричный профиль) формирует масляный клин между поверхностями. Этот клин создает противодавление, дополнительно прижимающее губу к валу. Одновременно маслосбрасывающие канавки отводят излишки смазки обратно в картер, предотвращая утечки через зону контакта.

Факторы, влияющие на герметичность кромки

• Усилие поджимной пружины: поддерживает постоянное радиальное давление на вал независимо от износа.
• Шероховатость поверхности вала: оптимальное значение Ra 0,2–0,8 мкм обеспечивает приработку без перегрева.
• Температурная стабильность материала: сохраняет эластичность при -40°C до +150°C (для NBR, FKM).
• Конфигурация профиля:
  • Симметричная губа – базовое уплотнение
  • Асимметричная с маслоотбойником – противозадирная защита
  • Винтовая накатка – эффект насоса для возврата масла

Параметр	Оптимальное значение	Последствия отклонения
Радиальное усилие	0,8–1,5 Н/мм длины кромки	Утечки (ниже) / перегрев (выше)
Биение вала	≤ 0,3 мм	Неравномерный износ губы
Осевое смещение	≤ 0,5 мм	Частичная потеря контакта

Роль пыльника в защите основного уплотнения

Пыльник выполняет функцию барьера против крупных абразивных частиц (песок, грязь, камни), предотвращая их прямой контакт с основным сальником первичного вала. Он принимает на себя механические воздействия от дорожного мусора и минимизирует проникновение твердых фракций в зону работы основного уплотнения.

Благодаря эластичному материалу (резина, термопласт) пыльник сохраняет подвижность при колебаниях вала, сохраняя герметичность соединения. Его гофрированная конструкция компенсирует осевые смещения трансмиссии и вибрации, не создавая избыточного давления на сальник.

Ключевые аспекты защиты

• Фильтрация крупных загрязнений: Задерживает частицы, способные повредить кромку основного сальника.
• Снижение абразивного износа: Исключает трение песка о уплотнительную поверхность сальника.
• Защита от деформаций: Поглощает удары камней, предотвращая смещение основного уплотнения.
• Удержание смазки: Создает дополнительный контур для удержания трансмиссионного масла в зоне сальника.

Фактор риска	Воздействие на сальник	Функция пыльника
Абразивные частицы	Истирание рабочей кромки	Механическое отсечение
Удары камней	Деформация посадочной зоны	Амортизация нагрузки
Водно-грязевые смеси	Коррозия металлических элементов	Частичное отведение влаги

При повреждении пыльника ресурс основного сальника сокращается в 3-5 раз из-за ускоренного износа абразивами и потери герметичности. Регулярный осмотр пыльника на целостность критичен для предотвращения утечек масла и выхода из строя трансмиссии.

Принцип действия возвратных спиралей

Возвратная спираль (торсионная пружина) внутри сальника первичного вала создаёт постоянное радиальное усилие, направленное к оси вала. Это усилие равномерно прижимает уплотнительную губу к поверхности вала по всей окружности, формируя герметичный контакт даже при минимальных биениях или отклонениях геометрии.

При вращении вала спираль динамически компенсирует износ уплотнительной кромки: по мере стачивания губы пружина последовательно сокращается в диаметре, сохраняя необходимое давление. Такое саморегулирование предотвращает утечки масла и поддерживает работоспособность узла без ручной подтяжки в течение всего срока службы.

Механизм работы

• Исходное состояние: спираль растянута и зафиксирована в канавке корпуса сальника, создавая предварительное натяжение.
• При контакте с валом: упругая деформация витков усиливает прижим губы к поверхности вала.
• Компенсация износа: сокращение длины губы при износе автоматически уменьшает диаметр спирали, увеличивая её радиальное давление.
• Герметизация: маслосъёмные кромки губы удерживают смазку внутри узла, а пылеотражающий элемент блокирует загрязнения.

Динамическое уплотнение при вращении вала

Динамическое уплотнение сальника первичного вала обеспечивает герметизацию в условиях непрерывного вращательного движения. Оно предотвращает утечку трансмиссионного масла из картера коробки передач и защищает узел от попадания абразивных частиц, влаги и других загрязнений извне. Работоспособность уплотнения напрямую влияет на ресурс трансмиссии и отсутствие протечек в зоне выхода вала из корпуса.

Принцип работы основан на создании герметичного контакта между упругим элементом сальника (обычно резиновой губой) и поверхностью вращающегося вала. Уплотнительная кромка прижимается к валу за счет собственной эластичности и усилия пружинного кольца (натяжного кольца), компенсирующего износ материала. Вращение вала вызывает микроскопический масляный слой между губой и валом, который одновременно снижает трение и выполняет смазывающую функцию.

Ключевые особенности работы

Эффективность динамического уплотнения зависит от:

• Качества поверхности вала – отсутствие задиров, царапин и биения
• Рабочей температуры – материал губы должен сохранять эластичность
• Скорости вращения – высокие обороты могут вызывать деформацию губы
• Давления масла – чрезмерное давление способно выдавить уплотнение

Основные виды динамических уплотнений:

Тип	Конструкция	Особенности
Радиальный сальник	Резиновая манжета с пружинным кольцом	Стандартное решение для большинства КПП
Комбинированное уплотнение	Двойные губы (масляная + пылевая)	Повышенная защита от загрязнений
Торцевое уплотнение	Две керамические/графитовые шайбы	Для высокооборотных валов, низкое трение

При вращении вала происходит микрогидродинамический эффект: спиральные канавки на рабочей поверхности губы (направленные к масляной стороне) возвращают просочившееся масло обратно в картер. Износ уплотнительной кромки компенсируется постоянным прижимом пружины, обеспечивая стабильность герметизации на протяжении всего срока службы.

Статическая герметизация в неподвижном состоянии

Статическая герметизация сальника первичного вала обеспечивает непроницаемость соединения между корпусом уплотнения и посадочной поверхностью картера коробки передач. Она исключает утечку трансмиссионного масла через место установки сальника при полной неподвижности деталей относительно друг друга. Данная функция критична для сохранения смазочного материала внутри агрегата и предотвращения загрязнения окружающих узлов.

Реализуется за счет плотной посадки наружной обоймы сальника в стационарное отверстие картера. Для достижения герметичности используются два основных метода: наружная поверхность обоймы покрывается слоем эластомера (EPDM, NBR), который при монтаже сжимается в посадочном гнезде, либо применяется дополнительное уплотнительное кольцо круглого сечения (O-ring), расположенное в канавке корпуса сальника. Оба варианта создают равномерное радиальное давление на стенки отверстия.

Технические особенности и принцип действия

Принцип работы основан на упругой деформации герметизирующего материала при запрессовке сальника. Эластомерное покрытие или кольцо сжимается между металлическим корпусом сальника и стенками картера, заполняя микродефекты поверхности. Возникающее контактное давление создает барьер для масла. Ключевые характеристики:

• Температурный диапазон: от -40°C до +150°C для стандартных материалов
• Рабочее давление: до 0,5 бар (пассивное давление масляного тумана)
• Сопротивление срезу: предотвращает проворот сальника в гнезде

Таблица распространенных материалов:

Тип покрытия	Материал	Преимущества
Монолитное	NBR (нитрил-бутадиен)	Стойкость к минеральным маслам, низкая стоимость
Монолитное	FKM (фторкаучук)	Повышенная термостойкость, совместимость с синтетическими маслами
Отдельное кольцо	EPDM (этилен-пропилен)	Устойчивость к окислению, охлаждающим жидкостям

Эффективность герметизации зависит от качества посадочной поверхности: отсутствие задиров, соблюдение допуска по диаметру (обычно H8) и шероховатости (Ra ≤ 3.2 мкм). При повреждении статического уплотнения возникает подтекание масла по наружному контуру сальника, не зависящее от вращения вала.

Самоподжимной механизм под действием вращения

Самоподжимные сальники первичного вала используют кинетическую энергию вращения для усиления герметичности. Их конструкция включает специальную форму уплотнительной губы, которая взаимодействует с движущимся валом. При вращении возникает гидродинамический эффект, преобразующий энергию движения в дополнительное прижимное усилие.

Принцип основан на направленной деформации уплотнительного элемента: губа ориентирована против направления вращения вала. Это создает эффект "самонатяжения" – чем выше скорость вращения, тем сильнее прижимается уплотнение к поверхности вала. Такой механизм обеспечивает адаптивное уплотнение без необходимости внешнего усилия.

Технические аспекты работы

Ключевые характеристики самоподжимных сальников:

• Направление вращения: работают только при заданном направлении вращения вала (обычно указано стрелкой на корпусе)
• Эффективность уплотнения: пропорциональна скорости вращения (максимальная герметичность достигается при рабочих оборотах)
• Конструкция губы: спиральные микроканавки на поверхности, создающие масляный клин

Сравнение с классическими сальниками:

Параметр	Самоподжимной	Обычный
Усилие прижатия	Зависит от скорости вращения	Постоянное (пружиной)
Износ при пуске	Минимальный (низкое давление при старте)	Максимальный при старте
Температурный режим	Стабильнее (автокомпенсация расширения)	Требует точного расчета натяжения

Ограничением является неэффективность при реверсивном вращении или крайне низких оборотах. В таких условиях механизм теряет способность к самоподжатию и работает как стандартное уплотнение.

Симптомы износа: Появление масляных подтеков

Наиболее очевидный и легко обнаруживаемый симптом износа сальника первичного вала коробки передач – появление характерных масляных подтеков в зоне его установки. Эти подтеки концентрируются в нижней части картера коробки передач, непосредственно под местом выхода первичного вала из картера, и часто распространяются на прилегающие участки днища автомобиля.

Масло, просачивающееся через изношенный или поврежденный сальник, имеет специфический вид: оно обычно густое, темное (часто черное или темно-коричневое), с характерным запахом трансмиссионной жидкости. Интенсивность подтеков варьируется от незначительного увлажнения поверхности до образования явных капель и струйчатых следов, стекающих вниз.

Характеристики и последствия подтеков

Подтеки масла из-под сальника первичного вала обладают следующими ключевыми особенностями:

• Локализация: Четко видимые следы масла на стыке коробки передач и двигателя, на нижней части картера КПП, защите картера или поддоне двигателя в районе задней его части.
• Связь с режимом движения: Интенсивность протекания часто возрастает при движении на высоких скоростях или под нагрузкой (например, при разгоне, движении в гору).
• Прямое следствие: Потеря трансмиссионного масла ведет к постепенному снижению его уровня в коробке передач.

Игнорирование этого симптома приводит к серьезным последствиям:

1. Падение уровня масла в КПП ниже критической отметки.
2. Недостаточная смазка и охлаждение трущихся деталей коробки передач.
3. Возникновение шумов (воющий, гудящий звук) при работе трансмиссии.
4. Затрудненное переключение передач, появление рывков или хруста.
5. Риск полного выхода из строя коробки передач из-за масляного голодания и перегрева.

Обнаружение масляных подтеков в указанной зоне требует немедленной проверки уровня масла в коробке передач и детальной диагностики состояния сальника первичного вала для предотвращения дорогостоящего ремонта.

Пыль и грязь на корпусе сальника как индикатор

Накопление пыли и грязи на корпусе сальника первичного вала коробки передач само по себе не является признаком неисправности уплотнения. Подобные загрязнения неизбежно возникают в подкапотном пространстве из-за дорожных условий, попадания технических жидкостей и общего загрязнения воздуха. Очистка внешней поверхности сальника обычной ветошью или щеткой в процессе планового обслуживания считается нормой.

Тревожным сигналом служит специфический характер загрязнения в сочетании с другими симптомами. Речь идет о появлении на корпусе сальника и прилегающих участках вала или картера КПП маслянистой, вязкой грязи, которая образует характерные потеки или капли. Такой тип загрязнения указывает на смешивание дорожной пыли/грязи с вытекающей из-под губы уплотнения трансмиссионной жидкостью. Именно масляная составляющая придает грязи липкую консистенцию и темный, насыщенный цвет.

Ключевые признаки критичного загрязнения

На необходимость диагностики сальника указывают следующие сочетания факторов:

• Масляные подтеки ниже сальника: Появление свежих или застарелых темных пятен и дорожек масла на картере коробки передач, защите двигателя или элементах подвески непосредственно под точкой установки уплотнения.
• "Масляное кольцо" на валу: Образование четкого масляного следа или кольца на самом первичном валу сразу за посадочным местом сальника.
• Падение уровня масла в КПП: Необходимость регулярного долива трансмиссионной жидкости без видимых внешних повреждений коробки.
• Повышенный шум при работе: Появление воя, гула или щелчков со стороны передней части КПП, особенно на холостых оборотах или при переключении передач.

Игнорирование этих симптомов ведет к ускоренному износу сальника из-за абразивного воздействия загрязнений, попавших в зону уплотнения, и риску повреждения самого вала или подшипников КПП из-за недостатка смазки.

Снижение уровня трансмиссионной жидкости

Основной причиной падения уровня трансмиссионной жидкости в коробке передач является утечка через поврежденный сальник первичного вала. Этот элемент герметизирует точку выхода вала из картера коробки, предотвращая вытекание масла под давлением при работе трансмиссии. Нарушение целостности уплотнения приводит к постепенному снижению уровня смазки.

Потеря жидкости негативно сказывается на работоспособности агрегата: недостаточное количество масла вызывает перегрев узлов трения, ускоряет износ синхронизаторов и шестерен, провоцирует рывки при переключении передач. В критических случаях дефицит смазки ведет к полному выходу коробки из строя из-за заклинивания или разрушения деталей.

Последствия и диагностика

Характерными признаками утечки через сальник являются:

• Масляные пятна под автомобилем в области крепления КПП к двигателю
• Запотевание или струйка жидкости на картере сцепления
• Снижение уровня масла на щупе АКПП/МКПП без видимых подтеков на корпусе
• Появление горелого запаха при перегреве трансмиссии

Параметр	Норма	При утечке
Уровень жидкости (на щупе)	Между метками MIN/MAX	Ниже отметки MIN
Визуальный осмотр сальника	Сухая поверхность	Масляный налет, капли
Интервал долива масла	Не требуется между ТО	Регулярное добавление

Принцип возникновения течи: Трещины резинового элемента, износ пружинной манжеты или потеря эластичности уплотнителя позволяют маслу просачиваться вдоль вала. Вращение вала создает центробежные силы, способствующие разбрызгиванию жидкости через дефекты уплотнения.

Важно: Игнорирование проблемы усугубляет износ трансмиссии. Для подтверждения неисправности демонтируют защиту двигателя и проводят визуальный осмотр места посадки сальника на первичный вал. Замена уплотнения требует снятия коробки передач или демонтажа сцепления.

Контроль состояния через визуальный осмотр

Визуальный осмотр сальника первичного вала выполняется без демонтажа узла для выявления первичных признаков износа или повреждения. Основное внимание уделяется области установки уплотнения на корпусе КПП и прилегающим поверхностям. Проверка осуществляется при помощи фонарика, предварительно очистив зону осмотра от загрязнений для точной идентификации дефектов.

Ключевой задачей является обнаружение следов трансмиссионного масла ниже точки монтажа сальника: на картере сцепления, нижней части картера КПП или защите двигателя. Фиксация даже незначительных масляных пятен или подтёков указывает на нарушение герметичности. Дополнительно анализируется состояние резиновой кромки (при доступном обзоре) и корпуса уплотнителя на предмет механических деформаций.

Критерии оценки состояния

При визуальной диагностике сальника первичного вала учитываются следующие параметры:

• Интенсивность подтёков:
  • Лёгкое запотевание – начальная стадия износа
  • Отчётливые капли – критичное нарушение герметичности
  • Струйное течение – аварийное состояние
• Состояние резинового элемента:
  • Трещины или надрывы на поверхности губы
  • Вывернутая или деформированная кромка
  • Признаки затвердевания или растрескивания резины
• Целостность корпуса:
  • Коррозия металлической обечайки
  • Наличие вмятин или смещение относительно оси вала
  • Следы проворачивания в посадочном месте

Обнаружение перечисленных дефектов требует немедленной замены сальника. Игнорирование видимых повреждений приводит к падению уровня масла в КПП, загрязнению сцепления масляными отложениями и ускоренному износу синхронизаторов.

Технология демонтажа старого сальника

Перед началом работ обеспечьте доступ к сальнику первичного вала, демонтировав мешающие компоненты: коробку передач, сцепление или защитные кожухи. Тщательно очистите зону вокруг сальника от грязи и масла ветошью или щеткой, предотвращая попадание абразивных частиц внутрь узла.

Закрепите вал от проворачивания стопорным инструментом или фиксатором. Визуально определите тип установленного сальника (наружный/внутренний фланец, наличие пыльника) для выбора оптимального метода извлечения.

Основные методы демонтажа

1. Специальным съемником:
   • Зацепите лапки инструмента за металлический корпус сальника
   • Равномерно вытягивайте устройство, сохраняя параллельность валу
2. Саморезами (для сальников без металлической окантовки):
   • Вкрутите 2-3 самореза в резиновый корпус под углом 45°
   • Захватите шляпки плоскогубцами и вытягивайте сальник рывками
3. Монтажной лопаткой:
   • Аккуратно подденьте корпус сальника в точке крепления к картеру
   • Применяйте минимальное усилие во избежание повреждения посадочного места

Тип повреждения	Решение
Застрявший металлический корпус	Прогрейте феном посадочное место до 80-100°C
Разрушение резиновой части	Извлеките пружину и металлический армир крючком

После извлечения очистите посадочное гнездо от остатков уплотнителя и коррозии. Проверьте состояние поверхности вала на предмет задиров – глубокие царапины потребуют шлифовки или замены вала. Убедитесь в отсутствии металлической стружки в картере коробки передач.

Очистка посадочного места перед заменой

Качественная очистка посадочного места сальника первичного вала критически влияет на герметичность и долговечность новой детали. Остатки старой смазки, грязи или следы коррозии создают неровности, нарушая плотность прилегания уплотнительной кромки.

Поверхности должны быть абсолютно сухими и чистыми для обеспечения адгезии и предотвращения протечек масла. Несоблюдение этого этапа приводит к ускоренному износу сальника и повторному ремонту.

Ключевые этапы обработки

1. Механическая очистка:
   • Скребком или пластиковым шпателем удалить крупные загрязнения
   • Обработать зону бесконтактной щеткой с мягким ворсом
2. Обезжиривание:
   • Протереть поверхность безворсовой салфеткой
   • Нанести спецсостав (уайт-спирит, ацетон)
   • Дождаться полного испарения жидкости
3. Контроль состояния:
   • Проверить отсутствие задиров и коррозии
   • При обнаружении дефектов - зашлифовать мелкой наждачной бумагой

Запрещено использовать металлические инструменты или абразивы, оставляющие царапины. Микронеровности нарушают геометрию уплотнения, создавая каналы для утечки трансмиссионного масла.

Тип загрязнения	Способ устранения	Риски при игнорировании
Остатки старого сальника	Скребок + обезжириватель	Перекос при установке
Масляная пленка	Спецрастворители	Снижение адгезии
Ржавчина	Шлифовка P800-P1000	Ускоренный износ губы сальника

Правила запрессовки нового уплотнения

Перед установкой нового сальника первичного вала тщательно очистите посадочную поверхность в картере коробки передач от грязи, масляных следов и следов старого уплотнения. Убедитесь в отсутствии задиров, коррозии или механических повреждений на посадочном месте и рабочей кромке вала. Обработайте поверхности чистым обезжиривающим составом.

Нанесите тонкий слой монтажной смазки на внешний диаметр нового сальника и на уплотнительную кромку (губу). Смазьте также фаску на первичном валу для предотвращения повреждения кромки уплотнения при натяге. Используйте только рекомендованные производителем составы, совместимые с материалом уплотнения и трансмиссионным маслом.

Технология запрессовки

1. Правильно сориентируйте сальник: уплотнительная кромка (губа) должна быть направлена внутрь картера КПП (к источнику масла), а пыльник (если предусмотрен) – наружу.
2. Применяйте специальную оправку или монтажную втулку, диаметр которой соответствует наружной обойме уплотнения. Запрессовывайте сальник строго по оси вала.
3. Осуществляйте запрессовку равномерным усилием по всей окружности корпуса сальника. Используйте пресс или подходящий трубчатый мандат.
4. Контролируйте глубину посадки: сальник должен быть утоплен заподлицо с плоскостью картера или согласно меткам производителя (обычно 0,5–1 мм ниже кромки).
5. Проверьте свободное вращение вала после монтажа – недопустим перекос или закусывание.

После установки дайте смазке стабилизироваться (15–20 минут) перед заполнением КПП маслом. В течение первых 100 км пробега контролируйте отсутствие течи в зоне установки.

Обработка кромки смазкой перед установкой

Нанесение смазки на рабочую кромку сальника первичного вала является обязательным этапом монтажа. Специальная смазка (чаще всего силиконовая или на основе молибдена) тонким равномерным слоем распределяется по всей поверхности губы уплотнения, контактирующей с валом. Категорически запрещено использование минеральных масел или консистентных смазок общего назначения – они разрушают материал сальника.

Смазочный материал выполняет три ключевые функции: предотвращает сухое трение при первых оборотах вала, защищает резину от перегрева и микроразрывов в начальный период работы, обеспечивает временную герметизацию до выхода уплотнения на рабочий режим. Отсутствие обработки приводит к выворочиванию кромки, ускоренному износу или мгновенному повреждению уплотнителя при запуске двигателя.

Порядок обработки и требования

• Очистка поверхности: Кромка сальника и посадочное место на валу обезжириваются.
• Выбор смазки: Применяется только состав, рекомендованный производителем (например, Loctite 8060, Liqui Moly Silicon-Spray).
• Нанесение: Смазка распределяется пальцем или кистью по внутреннему диаметру уплотнительной кромки (ни в коем случае не по внешнему корпусу!).
• Количество: Тонкая пленка без излишков – избыток смазки выдавится при работе, образуя потеки.

Контроль глубины посадки в корпус

Точная глубина установки сальника первичного вала в корпус напрямую влияет на герметичность и ресурс узла. Недостаточная глубина приводит к выдавливанию уплотнения под давлением масла, а чрезмерная – вызывает деформацию рабочей кромки и ускоренный износ. Отклонение от нормы провоцирует течи, загрязнение сцепления и выход агрегата из строя.

Контроль осуществляется на этапе монтажа с применением специализированных инструментов или конструктивных меток. Запрессовка "на глаз" недопустима, так как визуальная оценка глубины часто ошибочна из-за особенностей посадочного места и угла обзора.

Способы контроля глубины

Метод	Принцип применения	Критерий точности
Глубиномер	Замер расстояния от опорной плоскости корпуса до торца установленного сальника	±0.1 мм (требует калибровки)
Монтажная оправка с упором	Использование запрессовочного инструмента с фиксированным ограничителем хода	Зависит от точности изготовления оснастки
Контроль по меткам	Совмещение фаски на корпусе с кромкой сальника (для некоторых моделей)	Визуальный (менее точный)

Ключевые параметры: Номинальная глубина указывается производителем в технической документации (обычно 0.5-3 мм). Допуск составляет ±0.2 мм для большинства типоразмеров. При отсутствии данных глубину рассчитывают по формуле: H = B - (h/3), где B – высота посадочного гнезда, h – высота сальника.

Важность замены при снятии коробки передач

Сальник первичного вала коробки передач подвергается постоянным механическим и температурным нагрузкам в процессе эксплуатации. Его уплотнительные кромки изнашиваются, теряют эластичность и способность герметично прилегать к валу, что неизбежно приводит к утечке трансмиссионного масла.

При демонтаже КПП для ремонта или замены других узлов сальник неизбежно повреждается. Даже если видимых дефектов нет, повторная установка старого уплотнения гарантированно вызовет протечку из-за нарушения геометрии и посадочного натяга после разборки соединения.

Ключевые причины обязательной замены:

• Необратимая деформация – при демонтаже корпуса сальника снимается давление, удерживающее уплотнение, что нарушает его первоначальную форму
• Повреждение рабочих кромок – контактная губка смещается при снятии/установке вала, царапается или заминается
• Усталость материала – резина или фторкаучук теряют свойства после длительного контакта с маслом и нагрева
• Экономия ресурсов – повторный демонтаж КПП для замены дешевой детали многократно увеличивает трудозатраты

Риск при сохранении старого сальника	Последствие
Протечка масла	Снижение уровня смазки КПП, ускоренный износ шестерен и подшипников
Загрязнение сцепления	Попадание масла на фрикционные накладки, пробуксовка и полный выход из строя узла
Коррозия вала	Образование задиров на поверхности вала из-за утечки смазки и абразивного износа

Игнорирование замены уплотнения при сборке трансмиссии – ложная экономия. Стоимость нового сальника несоизмерима с затратами на повторный ремонт КПП или замену сцепления, которые потребуются уже через 500-1000 км пробега из-за последствий течи.

Категорически запрещенные методы демонтажа

При удалении сальника первичного вала категорически недопустимо применять ударные инструменты (зубила, пробойники, молотки) непосредственно по кромке или корпусу уплотнения. Механические деформации нарушают геометрию посадочного места в картере коробки передач, что приводит к невозможности корректной установки нового сальника и гарантированным утечкам масла.

Запрещено использовать открытое пламя (газовые горелки) для нагрева области сальника с целью "расширения" посадочного отверстия. Высокие температуры повреждают структуру металла картера, вызывают коробление поверхностей и разрушение соседних полимерных или резиновых компонентов (сальников смежных валов, датчиков).

Недопустимые техники и их последствия

Основные запрещенные методы включают:

• Высверливание корпуса сальника – сверло повреждает зеркало вала и посадочную поверхность блока, образуя задиры и царапины.
• Выдавливание болтами через резьбовые отверстия – неравномерное давление деформирует картер, нарушая соосность вала.
• Грубый поддел отверткой или монтировкой – приводит к сколам на алюминиевых поверхностях и заусенцам на валу.

Метод	Риски	Типовые повреждения
Ударное выбивание	Деформация картера	Трещины, нарушение посадочной плоскости
Нагрев горелкой	Термическая деформация	Оплавление смежных деталей, изменение свойств металла
Применение саморезов	Разрушение уплотнителя	Остатки металла в картере, повреждение вала

Игнорирование этих запретов провоцирует необходимость замены картера КПП или шлифовки вала, что многократно увеличивает стоимость ремонта. Допускается только использование специализированных съемников, воздействующих исключительно на внутреннюю металлическую оправу сальника без контакта с картером.

Причины преждевременного износа сальника первичного вала

Преждевременный выход из строя сальника первичного вала может быть обусловлен целым рядом факторов, выходящих за рамки нормального старения материала и естественного износа при длительной эксплуатации. Эти факторы часто связаны с условиями работы, качеством компонентов или ошибками при обслуживании.

Понимание причин преждевременного износа критически важно для предотвращения утечек трансмиссионного масла, которые приводят к загрязнению сцепления, снижению уровня смазки в коробке передач и потенциально серьезным повреждениям узла сцепления или самой трансмиссии.

Основные факторы преждевременного износа

Механические повреждения и неправильная установка:

• Неправильный монтаж: Наиболее частая причина. Повреждение губки уплотнения (задиры, перекос) при напрессовке, использование неправильного инструмента, установка сальника под углом или не до упора, попадание грязи под кромку уплотнения во время установки.
• Биение или неровности вала: Значительное радиальное или осевое биение первичного вала, задиры, царапины, коррозия или износ поверхности вала в зоне контакта с губкой сальника. Неровности быстро разрушают уплотнительную кромку.
• Чрезмерная вибрация: Сильные вибрации двигателя или трансмиссии (например, из-за изношенных опор двигателя/КПП) создают динамические нагрузки на уплотнительную кромку, ускоряя ее износ.

Эксплуатационные факторы и внешние воздействия:

• Перегрев: Работа в условиях экстремально высоких температур (перегрев трансмиссии, близость к выхлопной системе) приводит к термическому старению и растрескиванию резины, потере эластичности, ускоренной деградации смазочных свойств масла у кромки.
• Агрессивная среда: Воздействие реагентов с дороги (соли, щелочи, кислоты), попадание на сальник технических жидкостей (тормозная жидкость, растворители, бензин), несовместимых с материалом уплотнения, вызывает его химическую деградацию (разбухание, растрескивание, растворение).
• Недостаточная смазка: Низкий уровень масла в коробке передач или использование масла с неподходящими вязкостно-температурными характеристиками приводит к работе губки сальника "на сухую" или с недостаточной смазкой, вызывая перегрев и ускоренный износ.
• Чрезмерное давление в картере КПП: Забитая сапунная система коробки передач не сбрасывает избыточное давление, создаваемое при нагреве масла и воздуха внутри картера. Это давление выталкивает масло через уплотнение, создавая дополнительную нагрузку на сальник.

Качество компонента:

• Брак или некачественный материал: Использование сальников от ненадежных производителей, изготовленных из резины низкого качества, не соответствующей требуемой термо- и химической стойкости, или имеющих дефекты изготовления (неоднородность материала, плохая вулканизация к металлическому каркасу).
• Несоответствие спецификациям: Установка сальника, не предназначенного для данной конкретной модели трансмиссии по размерам, типу или материалу уплотнения.

Группа причин	Конкретные примеры	Результат воздействия
Монтаж и состояние вала	Перекос, повреждение губы, биение вала, задиры	Нарушение герметичности контакта, ускоренный износ кромки
Эксплуатация и среда	Перегрев, агрессивные хим. вещества, низкий уровень масла, забитый сапун	Деградация материала, потеря эластичности, выдавленное масло
Качество компонента	Некачественная резина, брак, несоответствие модели	Низкая стойкость к нагрузкам и средам, преждевременное разрушение

Эксплуатация с поврежденным демпфером крутильных колебаний

Поврежденный демпфер крутильных колебаний теряет способность гасить резонансные вибрации коленчатого вала, возникающие при работе двигателя. Непогашенные колебания напрямую передаются через шлицевое соединение на первичный вал коробки передач, создавая знакопеременные нагрузки на его элементы.

Уплотнение сальника первичного вала рассчитано на нормальный режим вибраций. При работе с неисправным демпфером возникают экстремальные радиальные биения вала, превышающие конструкционные допуски. Это приводит к неравномерному контакту губы сальника с поверхностью вала, локальному перегреву резины и ускоренному абразивному износу уплотняющей кромки.

Последствия и симптомы

Основные признаки и сопутствующие проблемы:

• Течь трансмиссионного масла через сальник из-за потери эластичности и разрушения уплотнения
• Вибрации рулевого колеса и кузова при разгоне в диапазоне 1500-3000 об/мин
• Характерный гул или дребезжание из зоны маховика
• Ускоренный износ подшипников первичного вала КПП
• Риск повреждения шлицевого соединения коробки передач

Узел	Вид повреждения	Критичность
Сальник первичного вала	Разрушение рабочей кромки, потеря герметичности	Высокая (непосредственная течь масла)
Подшипники КПП	Выкрашивание тел качения, заклинивание	Критическая (выход КПП из строя)
Коленчатый вал	Усталостные трещины шеек, поломка	Катастрофическая

Длительная эксплуатация провоцирует цепную реакцию: вибрации разрушают демпфер → увеличиваются нагрузки на сальник → течь масла приводит к недостаточной смазке КПП → износ синхронизаторов и шестерен → выход коробки передач из строя. Особенно опасны резонансные режимы при движении под нагрузкой.

Обязательно: Немедленная замена демпфера при первых признаках неисправности. Параллельно проверяется состояние сальника первичного вала и подшипников КПП. Эксплуатация транспортного средства с поврежденным демпфером крутильных колебаний категорически недопустима.

Последствия некачественного ремонта

Неправильная установка или использование несоответствующего сальника первичного вала провоцирует утечку трансмиссионной жидкости. Постепенное снижение уровня масла в коробке передач приводит к недостаточной смазке трущихся поверхностей и перегреву узлов. Это создаёт условия для ускоренного износа синхронизаторов, шестерён и подшипников.

Негерметичность соединения способствует проникновению абразивных частиц и влаги извне. Загрязнение рабочей жидкости абразивом вызывает задиры на валах и поверхности сальника, а вода провоцирует коррозию внутренних компонентов трансмиссии. Нарушение геометрии посадочного места из-за некорректного монтажа усугубляет проблему.

Критические последствия

• Полная утечка масла: Эксплуатация с низким уровнем смазки вызывает заклинивание шестерён и разрушение подшипников
• Выход из строя сцепления: Протекание трансмиссионного масла на диск сцепления приводит к пробуксовкам и преждевременному износу
• Коррозия вала: Образование задиров и раковин на поверхности вала требует дорогостоящей шлифовки или замены детали
• Деформация посадочного места: Необратимое повреждение области установки сальника при перекосе или применении ударных инструментов
• Аварийный отказ трансмиссии: Катастрофическое разрушение внутренних компонентов КПП с необходимостью капитального ремонта

Экономия на качестве запчастей или неквалифицированная замена сальника многократно увеличивает риски дорогостоящего ремонта коробки передач. Повторное вскрытие узла для устранения последствий требует дополнительных затрат на масло, прокладки и рабочее время.

Совместимость масел с материалом сальника

Выбор смазочного материала напрямую влияет на целостность и герметичность сальника первичного вала. Современные моторные и трансмиссионные масла содержат комплекс присадок (противоизносных, моющих, антиокислительных), которые могут химически взаимодействовать с материалом уплотнения. Несовместимость приводит к набуханию, усадке, растрескиванию или ускоренному старению эластомера, вызывая течь масла и выход узла из строя.

Производители сальников используют различные полимерные составы, каждый из которых обладает специфической стойкостью к компонентам масла. Наиболее распространены нитрильный каучук (NBR), фторкаучук (FKM/Viton®), силикон (VMQ) и акрилатный каучук (ACM). Их реакция на углеводородную основу и присадки кардинально различается, что требует строгого соблюдения рекомендаций по применяемости.

Критерии совместимости и рекомендации

Ключевые аспекты взаимодействия материалов сальника с маслами:

• Нитрильный каучук (NBR): Стандартное решение для минеральных и простых синтетических масел без агрессивных присадок. Несовместим с смазками, содержащими высокую концентрацию серы, эфиров или гликоля. Рабочий диапазон: -40°C до +120°C.
• Фторкаучук (FKM): Универсален для синтетических масел (PAO, эстеры), топлива и агрессивных присадок. Сохраняет свойства при температурах до +200°C. Не рекомендован для контакта с низкомолекулярными эфирами и аминами.
• Акрилатный каучук (ACM): Устойчив к окисленному маслу и присадкам на основе серы/фосфора. Применяется в трансмиссиях с гипоидными маслами. Чувствителен к гидролизу и низким температурам (ниже -25°C).
• Силикон (VMQ): Инертен к большинству присадок, но обладает низкой стойкостью к механическим нагрузкам. Используется редко, преимущественно в низконагруженных узлах.

Проверка совместимости осуществляется через тесты ASTM D471 (изменение объема/твердости после погружения в масло) и анализ химического состава смазки. Производители указывают допустимые типы масел в технической документации, например:

Материал сальника	Рекомендуемые масла	Запрещенные среды
NBR	Минеральные API GL-4, некоторые синтетики PAO	Биодизель, эфирные масла, тормозная жидкость
FKM	Синтетические PAO/эстеры, масла с S-P присадками	Кетоны, амины, низкомолекулярные эфиры
ACM	Гипоидные масла GL-5, смазки с противозадирными присадками	Водно-гликолевые смеси, кислоты

Важно! Переход на масло с новым пакетом присадок без проверки совместимости с материалом сальника может вызвать быструю деградацию уплотнения. При замене типа смазки обязательна консультация технических спецификаций производителя узла.

Параметры выбора оригинальных запчастей

Выбор оригинального сальника первичного вала критичен для надежной и долговечной работы коробки передач. Оригинальные запчасти спроектированы и изготовлены в строгом соответствии с техническими требованиями производителя транспортного средства, гарантируя точное соответствие геометрическим параметрам и эксплуатационным характеристикам.

При подборе необходимо учитывать несколько ключевых параметров, напрямую влияющих на функциональность и срок службы уплотнения. Игнорирование этих факторов или выбор неоригинальных аналогов неизвестного качества часто приводит к преждевременному износу, утечкам масла и дорогостоящему ремонту.

Ключевые критерии выбора

Основные параметры, требующие внимания при поиске оригинального сальника:

• Точные геометрические размеры: Внутренний диаметр (посадочный на вал), внешний диаметр (посадочный в картер/крышку) и высота/толщина сальника. Даже незначительные отклонения могут нарушить герметичность.
• Угол наклона рабочей кромки: Определяет эффективность снятия масляной пленки и влияет на трение и износ.
• Марка и модель автомобиля: Базовый идентификатор для поиска подходящей детали в каталогах.
• Тип и модель коробки передач (КПП): Конкретная версия КПП часто требует уникального сальника.
• Год выпуска автомобиля: Производители могут вносить изменения в конструкцию узлов.
• VIN-код автомобиля: Наиболее точный способ идентификации, гарантирующий получение именно той детали, которая была установлена на заводе.

Технические характеристики материала:

• Тип эластомера: Чаще всего применяются NBR (нитрильный каучук) или FPM/FKM (фторкаучук/витон). FPM обладает значительно лучшей термо- и химстойкостью.
• Диапазон рабочих температур: Оригинальный сальник рассчитан на экстремальные температуры в зоне установки (обычно от -40°C до +150°C и выше для FPM).
• Сопротивление рабочей среде: Устойчивость к трансмиссионному маслу, его присадкам, возможному контакту с топливом или другими техническими жидкостями, абразивным частицам.
• Рабочее давление: Способность сохранять герметичность под воздействием давления внутри КПП (хотя для сальников валов оно обычно невелико).

Конструктивные особенности:

• Наличие и тип пыльника: Дополнительная защита рабочей кромки от абразива.
• Наличие и тип пружины-стяжки (губная пружина): Обеспечивает постоянный равномерный прижим кромки к валу. Может быть видимой или скрытой.
• Упругость и твердость материала: Оптимальные значения для сохранения формы и плотного прилегания.

Идентификация оригинальности:

• Официальный каталожный номер производителя (OEM): Уникальный номер, присвоенный автопроизводителем (например, VW/Audi, BMW, MB, Toyota и т.д.).
• Логотип и маркировка автопроизводителя: Четко нанесенные на корпус сальника и/или упаковку.
• Качество упаковки: Фирменная коробка/пакет с логотипом, каталожным номером, штрих-кодом, часто голограмма или другие защитные элементы.
• Качество изготовления: Отсутствие заусенцев, равномерность материала, четкость маркировки, надежная фиксация пружины.
• Покупка у официальных дилеров или проверенных поставщиков: Гарантия подлинности.

Сравнение материалов сальников:

Параметр	NBR (Нитрил-бутадиеновый каучук)	FPM/FKM (Фторкаучук, Витон)
Температурный диапазон	-40°C до +100°C (кратко до +120°C)	-25°C до +200°C (кратко до +250°C)
Стойкость к маслам	Хорошая (минеральные, некоторые синтетические)	Отличная (все типы масел, синтетические жидкости)
Стойкость к топливу	Плохая	Очень хорошая
Стойкость к окислению/озону	Удовлетворительная	Отличная
Износостойкость	Хорошая	Очень хорошая
Стоимость	Низкая-Средняя	Высокая

Нюансы правильного хранения запасных сальников

Сохранение целостности и функциональных свойств запасных сальников требует строгого соблюдения условий хранения. Неправильное хранение приводит к деформации, растрескиванию, потере эластичности или ускоренному старению уплотнительных материалов, что гарантированно вызовет течь при установке.

Основные риски связаны с воздействием экстремальных температур, прямого ультрафиолета, озона, агрессивных химических веществ, а также механических нагрузок. Нарушение геометрии или структуры уплотнительной кромки делает деталь непригодной для эксплуатации независимо от срока годности.

Ключевые правила хранения

• Температурный режим: Оптимальный диапазон – от +5°C до +25°C. Избегать замерзания (особенно для резин на основе NBR) и перегрева свыше +40°C.
• Защита от света и озона: Хранить в непрозрачных герметичных контейнерах или оригинальной упаковке. Держать вдали от источников озона (электродвигатели, трансформаторы).
• Влажность: Поддерживать уровень влажности не выше 65% для предотвращения коррозии металлических элементов (в пыльниках или армированных сальниках) и развития плесени.
• Механические воздействия: Исключить сжатие, растяжение, подвешивание или точечную нагрузку. Сальники должны лежать свободно, без перекручиваний.
• Совместимость материалов: Не допускать контакта с металлами (медь, марганец), маслами, топливом, кислотами, растворителями. Избегать соседства с магнитными деталями.

Материал сальника	Критичный фактор хранения	Максимальный срок (ориентировочно)
NBR (Нитрил-бутадиен)	Озон, высокие температуры (>+40°C)	6-8 лет
FKM (Фторкаучук, Витон)	Низкие температуры (< -15°C)	10-15 лет
ACM (Акрилатный каучук)	Влага, гидролиз	5-7 лет

Важно: Сальники с пружинными стяжками требуют особого контроля – пружины не должны быть деформированы или смещены. Перед установкой обязательно проверяйте отсутствие трещин, затвердевания, липкости и сохранность геометрии. Используйте принцип FIFO («первым пришел – первым ушел») для ротации запасов.

Типичные ошибки при установке своими руками

Установка сальника первичного вала коробки передач кажется простой операцией, однако требует аккуратности и понимания принципов работы уплотнения. Ошибки, допущенные на этом этапе, практически гарантированно приведут к быстрой утечке трансмиссионного масла, что потребует повторного демонтажа коробки или сцепления и замены сальника, а в худшем случае – к повреждению корзины сцепления или самого вала.

Несмотря на кажущуюся простоту детали, процесс ее монтажа содержит несколько критически важных нюансов, игнорирование которых является основной причиной преждевременного выхода сальника из строя. Даже незначительное повреждение или неправильное позиционирование могут свести на нет его герметизирующие свойства.

Наиболее распространенные ошибки

• Повреждение рабочей кромки (губы) сальника: Это самая частая и критичная ошибка. Происходит при неаккуратном надевании сальника на вал, особенно если на нем есть забоины, заусенцы или старая краска, и при отсутствии защитного колпачка или смазки. Задиры или надрывы губы сразу нарушают герметичность.
• Перекос при запрессовке: Установка сальника не строго параллельно посадочному отверстию в картере коробки. В результате уплотнитель деформируется, рабочая кромка неравномерно прилегает к валу, нарушается герметичность, а сам сальник может быть быстро разрушен.
• Недостаточная или избыточная глубина посадки: Слишком мелкая установка (сальник выступает) может привести к его выдавливанию или неправильной работе губы. Слишком глубокая посадка (сальник утоплен) может привести к перегреву губы из-за недостаточного теплоотвода или трению о внутренние детали КПП.
• Использование неподходящего инструмента или силы: Забивание сальника молотком напрямую или через неподходящую оправку (например, просто кусок трубы, который давит на внешний металлический корпус, а не на посадочную кромку) приводит к деформации металлического корпуса, повреждению пружинки или рабочей губы. Необходимо использовать специальную оправку или монтажную втулку подходящего диаметра, распределяющую усилие равномерно по всей внешней кромке корпуса сальника.
• Неочищенное посадочное место: Установка нового сальника в грязь, остатки старого герметика, ржавчину или следы коррозии в отверстии картера КПП. Это препятствует плотной и равномерной посадке корпуса сальника, нарушая герметичность статического уплотнения (между корпусом сальника и картером).
• Игнорирование состояния поверхности вала: Установка нового сальника на вал, имеющий выработку (канавку), задиры, заусенцы, глубокие царапины или коррозию в месте контакта с рабочей кромкой. Даже новый сальник не сможет герметизировать такую поверхность. Требуется полировка вала или его замена.
• Отсутствие смазки: Монтаж "на сухую". Рабочая кромка сальника и поверхность вала ДОЛЖНЫ быть обильно смазаны чистым трансмиссионным маслом (рекомендованным для данной КПП) или специальной монтажной смазкой для сальников. Это обеспечивает начальную смазку, предотвращает сухое трение и перегрев губы в первые моменты работы, а также защищает ее от повреждения при надевании на вал.
• Неправильное направление установки: У некоторых сальников (особенно с дополнительными пыльниками или спиральными подкачками) есть строгое направление установки. Монтаж "задом наперед" приведет к мгновенной потере герметичности или забиванию пыльника грязью.
• Повреждение пружинки поджима губы: Случайный срыв или растяжение пружинки во время монтажа или при надевании сальника на вал. Пружинка обеспечивает необходимое радиальное усилие прижатия губы к валу. Без нее герметизация невозможна.

Последствия перечисленных ошибок проявляются быстро – в виде масляных подтеков на картере коробки, снижения уровня масла в КПП, попадания масла на диск сцепления (что вызывает его пробуксовку и характерный запах гари) и, в конечном итоге, выхода сцепления или коробки передач из строя. Качественная установка требует чистоты, правильных инструментов, смазки и предельной аккуратности.

Ошибка	Непосредственное последствие	Конечный результат
Повреждение губы	Немедленная течь масла	Необходимость замены сальника, риск повреждения сцепления
Перекос при запрессовке	Неравномерный износ губы, деформация	Постепенное или быстрое возникновение течи
Неправильная глубина	Перегрев губы / Риск контакта с деталями КПП / Выдавливание	Разрушение сальника, течь, возможное повреждение КПП
Грязное посадочное место / Поврежденный вал	Неплотная посадка корпуса / Негерметичный контакт губы с валом	Обходная течь масла, быстрая выработка губы
Отсутствие смазки	Сухое трение при первом запуске	Перегрев и обгорание губы, мгновенное нарушение герметичности

Список источников

При подготовке материалов о сальнике первичного вала использовались специализированные технические источники, обеспечивающие достоверность информации по назначению, характеристикам, типам и принципам работы компонента. Анализ данных проводился на основе актуальной документации и экспертных публикаций.

Особое внимание уделялось официальным техническим руководствам ведущих автопроизводителей и поставщиков автокомпонентов, а также профильным учебным изданиям по конструкции трансмиссий. Это позволяет гарантировать точность описания параметров и классификации сальников.

• Официальные руководства по ремонту и обслуживанию автомобилей конкретных марок (Volkswagen, Toyota, Ford и др.)
• Технические каталоги производителей уплотнительных элементов (Corteco, Elring, SKF, Freudenberg)
• Учебники по устройству автомобиля: Пехальский А.П. "Устройство автомобилей", Стуканов В.А. "Основы конструкции автомобиля"
• Профильные статьи в журналах: "За рулём", "Авторевю", "Автомобильная промышленность"
• Инженерные справочники по ремонту механических коробок передач и трансмиссий
• Техническая документация ГОСТ и ISO, регламентирующая стандарты производства сальников
• Материалы отраслевых конференций по проблемам износа и герметизации узлов трения

Видео: Сальник коленчатого вала


• Когда менять масло в двигателе - интервалы замены

• Квадроцикл "Стелс-300" - особенности модели

• Как тронуться с первого раза - урок для новичка
