Самодельное мотор-колесо - инструкция по изготовлению

Статья обновлена: 18.08.2025

Превратить обычный велосипед, самокат или даже тележку в мощное электротранспортное средство можно без сложных переделок ходовой части. Решение – мотор-колесо.

Эта технология интегрирует электродвигатель непосредственно в ступицу колеса, создавая компактный и эффективный силовой агрегат. Собрать такое устройство самостоятельно – реальная задача для энтузиаста с базовыми навыками.

В статье подробно разберем принцип работы, необходимые компоненты и ключевые этапы создания самодельного мотор-колеса.

Выбор подходящего безредукторного двигателя по параметрам

Ключевые технические характеристики определяют совместимость мотора с вашим транспортом и требуемыми эксплуатационными качествами. Неверный подбор параметров приведет к снижению КПД, перегреву или механическим повреждениям системы.

Основные критерии выбора включают электрические, механические и геометрические показатели. Анализируйте их комплексно, учитывая вес транспортного средства, тип покрытия и желаемую скорость.

Критичные параметры для выбора

Параметр	Единицы измерения	Влияние на характеристики
Номинальное напряжение	Вольт (В)	Должно соответствовать АКБ. Типичные значения: 24В, 36В, 48В, 72В
Мощность	Ватт (Вт)	500-1000Вт для велосипедов, 1000-3000Вт для скутеров
Макс. крутящий момент	Ньютон-метр (Н·м)	Определяет тяговое усилие (старт, подъемы)
Обороты (RPM)	об/мин	Скоростные характеристики (250-500 RPM для городского режима)
Диаметр ротора	мм	Прямо влияет на совместимость с ободом (стандарт: 205-273 мм)

Дополнительные аспекты:

Фазный ток: контроллер должен поддерживать пиковые значения мотора
Количество полюсов: больше полюсов → плавнее ход, но ниже RPM
Масса двигателя: критична для велосипедов (оптимально 3-6 кг)

Обязательно сверяйте посадочные размеры фланцев и диаметр оси с вашей вилкой/рамой. Для электровелосипедов предпочтительны двигатели с интегрированными датчиками Холлена для точного управления.

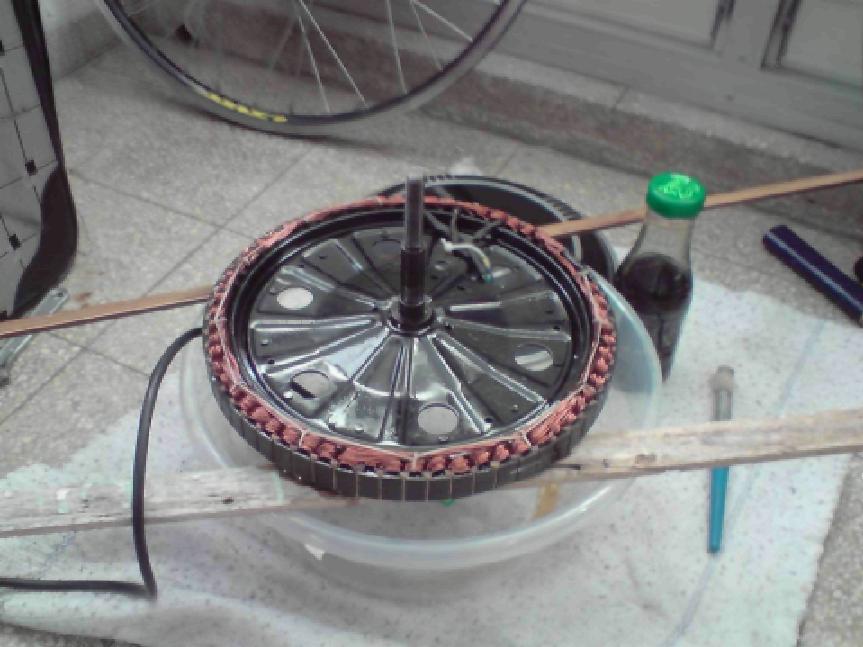

Подготовка велосипедной втулки к установке статора

Тщательно разберите велосипедную втулку, удалив ось, подшипники и конусы. Очистите внутреннюю полость от старой смазки, грязи и металлической стружки с помощью ветоши и обезжиривателя (уайт-спирит, ацетон). Контролируйте чистоту поверхности – это критично для надежного монтажа статора.

Измерьте внутренний диаметр втулки штангенциркулем в нескольких точках. Сравните полученные значения с диаметром статора. Допустимый зазор не должен превышать 0,1-0,3 мм. При несоответствии размеров потребуется расточка втулки на токарном станке или использование термоусадочных втулок-переходников.

Модификация втулки

Нарезка крепежных отверстий: Разметьте и просверлите минимум 3 отверстия под винты М4-М6 в стенке втулки, используя шаблон статора. Углубляйте отверстия для скрытых шляпок болтов.
Установка резьбовых вставок: Для тонкостенных втулок запрессуйте или вклейте латунные резьбовые бобышки (Helicoil). Это предотвратит срыв резьбы при затяжке.
Формирование каналов для проводки: Просверлите отверстие диаметром 8-10 мм для вывода кабелей статора, обработайте кромки от заусенцев.

После механической обработки повторно обезжирьте поверхности. Нанесите термостойкий герметик на резьбовые соединения для предотвращения коррозии. Убедитесь в отсутствии острых кромок, способных повредить обмотку статора.

Параметр	Требование	Инструмент контроля
Соосность отверстий	Отклонение ≤ 0,2 мм	Калибр-оправка
Параллельность торцов	Перекос ≤ 0,1 мм	Поверочная плита
Чистота поверхности	Отсутствие загрязнений	Визуальный осмотр

Проведите пробную установку статора без фиксации. Зазор между ротором и статором должен быть равномерным по всей окружности (0,5-1 мм). При выявлении перекоса скорректируйте посадочные плоскости фрезерованием.

Фиксация магнитов ротора на ободе колеса

Надёжное крепление неодимовых магнитов к стальному ободу – критически важный этап, напрямую влияющий на работоспособность и безопасность самодельного мотор-колеса. Неправильная фиксация приведёт к смещению элементов под действием центробежных сил и вибрации, что вызовет заклинивание или разрушение конструкции.

Поверхность обода требует тщательной подготовки: обезжиривания растворителем и механической зачистки наждачной бумагой для улучшения адгезии. Магниты перед установкой необходимо маркировать и строго ориентировать полюсами согласно схеме чередования (обычно N-S-N-S), используя контрольный шаблон для равномерного распределения по окружности.

Методы фиксации

Основные технологии крепления:

Эпоксидный клей: Наиболее доступный вариант. Требует:
- Использования термостойкого состава (выдерживающего >120°C)
- Точного дозирования компонентов
- Нанесения тонкого слоя на обе склеиваемые поверхности
- Фиксации магнитов струбцинами/рейками до полной полимеризации (24-72 часа)
Механические держатели: Надёжный, но сложный в реализации метод:
- Изготовление алюминиевых/композитных кассет по форме магнитов
- Крепление кассет к ободу винтами или заклёпками
- Обязательная балансировка после установки

Общие требования для всех методов:

Магниты должны устанавливаться с предварительным натягом (интерференционной посадкой)
Зазор между соседними магнитами – 0.3-0.5 мм (компенсирует тепловое расширение)
Обязательная финальная балансировка ротора в сборе

Метод	Плюсы	Минусы	Критичные параметры
Эпоксидный клей	Простота, герметичность	Длительное время отверждения, чувствительность к температуре	Толщина слоя клея ≤ 0.2 мм
Механические держатели	Ремонтопригодность, стабильность при нагреве	Требуется токарная/фрезерная обработка, увеличение массы	Точность посадки магнита в кассету (±0.05 мм)

Важно! После фиксации проверьте ротор на биение (допуск ≤ 0.3 мм) и проведите испытания на холостом ходу, постепенно увеличивая обороты до максимальных. Появление вибрации или посторонних шумов требует немедленной остановки и устранения дисбаланса.

Монтаж и юстировка зазора между статором и ротором

После фиксации статора внутри колеса приступайте к установке ротора, обеспечивая строгую соосность деталей. Используйте центрирующие втулки или монтажные шпильки для предварительного позиционирования, контролируя параллельность торцевых поверхностей статора и ротора.

Зазор между магнитными поверхностями должен соответствовать проектной величине (обычно 0.5-1.5 мм) и сохраняться по всему периметру. Для проверки используйте щупы или лазерный датчик, выполняя замеры минимум в 8 равноудаленных точках через каждые 45°. Недопустимы локальные сужения или расширения промежутка.

Технология регулировки

Ослабьте крепежные болты ротора на 1/4 оборота
Установите регулировочные прокладки из фольги в зонах минимального зазора
Смещайте ротор микрометрическими винтами до равномерного распределения щупа
Затягивайте крепеж крест-накрест с усилием 8-10 Н∙м

Критические ошибки:

Перекос >0.05 мм/100 мм диаметра
Касание магнитов ротора о обмотки статора
Разница зазоров в противоположных секторах >10%

Инструмент	Точность	Применение
Щуп 0.05-1 мм	±0.01 мм	Точечный замер
Индикаторная стойка	0.001 мм	Контроль биения
Лазерный тестер	0.05 мм	Круговая диагностика

После юстировки проверьте свободное вращение узла рукой – ход должен быть плавным без заклиниваний. Финишный тест – запуск на низких оборотах (100-200 об/мин) с контролем вибрации и акустического шума.

Сборка контроллера и системы управления скоростью

Основой системы является контроллер, преобразующий постоянное напряжение аккумулятора в трёхфазный переменный ток для питания обмоток мотора. Ключевой этап – правильное подключение фазных проводов (обычно помечены цветами: жёлтый, зелёный, синий) к соответствующим клеммам двигателя. Ошибка в коммутации приведёт к некорректному вращению или полному отказу системы. Силовые кабели должны быть рассчитаны на рабочий ток мотора (минимум 25-30А), а соединения – качественно заизолированы термоусадкой.

Управление скоростью реализуется через ручку газа (потенциометр или датчик Холла), подключаемую к специальному разъёму контроллера. Обязательно соблюдайте распиновку: сигнальный провод (часто белый или чёрный), "+5В" (красный) и "земля" (зелёный/чёрный). Для обратной связи о скорости вращения и синхронизации фаз используется датчик положения ротора (Холла) – его 5-контактный разъём (питание, земля, три сигнальных кабеля) должен соответствовать контроллерному входу. Параллельно организуется подключение тормозных ручек с концевиками, размыкающими цепь при торможении.

Настройка и калибровка

После монтажа выполните базовые настройки:

Проверка направления вращения: кратковременная подача питания. При обратном вращении поменяйте местами любые две фазные жилы.
Калибровка датчиков Холла: через сервисное меню контроллера (если доступно) или методом автоподбора параметров.
Настройка диапазона газа: активируйте режим обучения (часто – удержание кнопки при включении), установите ручку в минимальное и максимальное положение по сигналам контроллера.
Выбор режимов работы: установите параметры PAS (pedal assist) через DPC-дисплей или кнопочный интерфейс (например, уровни поддержки, чувствительность педали).

Ключевые параметры для программирования (через ПК или пульт):

Параметр	Типичные значения	Опция
Ток фаз	30-70А	Защита от перегрузки
Режим старта	Мягкий/Синхронный	Плавность трогания
Ограничение скорости	25-50 км/ч	Соответствие ПДД
Low Voltage Protection	42-52В (для 48В)	Защита АКБ

Внимание! Перед первым запуском дважды проверьте полярность подключения АКБ – переполюсовка мгновенно выведет контроллер из строя. Используйте предохранитель (60-100А) в разрыв "+" батареи. Тестируйте систему на подставке, исключив контакт колеса с поверхностью. После успешной калибровки зафиксируйте все разъёмы стяжками и обработайте соединения термопастой для улучшения теплоотдачи.

Электрическое подключение фаз и датчиков Холла

Правильное соединение фазных проводов и кабелей датчиков Холла между контроллером и мотор-колесом критично для корректной работы системы. Ошибки в подключении приводят к отсутствию вращения, вибрациям или перегреву обмоток.

Для синхронизации контроллеру необходимы сигналы от трех датчиков Холла, расположенных внутри двигателя. Они отслеживают положение ротора и передают данные на плату управления через 5-контактный разъем (3 сигнала + питание 5V + земля).

Последовательность подключения

Этапы коммутации:

Сопоставьте цветовую маркировку фазных проводов мотора (обычно желтый/зеленый/синий) с аналогичными выводами контроллера
Соедините 5-пиновый разъем Холла согласно распиновке: красный – +5V, черный – GND, остальные три – сигнальные линии
При отсутствии вращения выполните комбинационную замену:
- Поменяйте местами любые две фазные жилы
- Если не помогло – переподключите любые два сигнальных провода Холла

Таблица типовых проблем при ошибках:

Симптом	Вероятная причина
Двигатель дергается, но не вращается	Несовпадение последовательности фаз
Мотор работает рывками на низких оборотах	Ошибка в подключении одного датчика Холла
Контроллер уходит в защиту	Короткое замыкание в разъеме Холла

После подключения проверьте плавность старта без нагрузки. Рекомендуется использовать термоусадку для контактов и фиксацию кабелей стяжками для защиты от вибраций.

Установка и крепление аккумуляторной батареи

Определите оптимальное место размещения батареи на раме велосипеда или самоката, учитывая центр тяжести и защиту от вибраций. Чаще выбирают подседельную зону, нижнюю трубу рамы или площадку над задним колесом. Убедитесь, что выбранное положение не мешает педалям, тормозам и управлению.

Используйте специализированные аккумуляторные крепления: металлические хомуты с демпферными прокладками или термостойкие пластиковые кейсы. Избегайте прямого контакта батареи с металлом рамы – применяйте резиновые подложки толщиной 3-5 мм для гашения вибраций и предотвращения замыканий. Проверьте зазор до движущихся частей (минимум 10 мм).

Ключевые этапы монтажа

Закрепите монтажную платформу на раме болтами М6-М8 с контргайками
Установите батарею в кейс/держатель, зафиксируйте стяжными ремнями
Проложите кабель к контроллеру в гофротрубке, избегая перегибов

Тип крепления	Преимущества	Ограничения
Хомутные зажимы	Быстрый монтаж/демонтаж	Требует ровных участков рамы
Болтовые кронштейны	Максимальная надежность	Сложность установки
Сумка-чехол	Универсальность	Вибрация при езде по бездорожью

Важно: После установки проверьте отсутствие люфта батареи – встряхните конструкцию руками. Подключение к контроллеру выполняйте строго при выключенном питании, соблюдая полярность коннекторов. Заизолируйте все контакты термоусадкой.

Финишная регулировка и тестовый запуск системы

Перед первым включением тщательно проверьте все электрические соединения: убедитесь в надежности контактов фазных проводов, датчиков Холла и питания. Проконтролируйте отсутствие коротких замыканий в силовой цепи и правильность распиновки разъемов контроллера. Механически проверьте свободное вращение колеса без затираний об раму или тормозные колодки, при необходимости отрегулируйте эксцентриковые втулки крепления оси.

Настройте параметры контроллера согласно спецификации мотора: установите корректное количество полюсов, номинальное напряжение и пределы тока. Для систем с PAS-датчиком откалибруйте чувствительность педального ассистента. Закрепите все компоненты (контроллер, проводку, батарею) защитными хомутами, исключая вибрации и контакт с подвижными частями.

Процедура тестирования

Холостой запуск: Поднимите колесо над землей, подайте питание и плавно поверните ручку газа. Контролируйте:
- Равномерность вращения без рывков
- Отсутствие посторонних шумов (треск, скрежет)
- Корректную работу рекуперации при торможении

Тест под нагрузкой: Совершите пробную поездку на ровной площадке:

Этап	Действия
Старт	Плавный разгон без "провалов" мощности
Круиз (20 км/ч)	Стабильность работы двигателя
Торможение	Отзывчивость системы рекуперации

Проверьте нагрев мотора и контроллера после 5 минут эксплуатации: допустимо умеренное тепло (до 50-60°C), но не перегрев. Протестируйте все режимы: педальный ассистент, реверс (если предусмотрен), работу на разных уровнях мощности. При обнаружении вибраций или асимметрии вращения выполните балансировку колеса свинцовыми грузиками.

Список источников

При создании мотор-колеса своими руками критически важно опираться на достоверную техническую информацию. Неправильные расчеты или нарушения техники безопасности могут привести к поломкам, травмам или возгоранию. Всегда проверяйте совпадение данных из нескольких авторитетных источников перед реализацией проекта.

Следующие материалы предоставляют базовые принципы работы электродвигателей, методики переделки велосипедных колес, схемы управления и рекомендации по выбору компонентов. Особое внимание уделите разделам, посвященным электрической изоляции, балансировке ротора и совместимости контроллеров с самодельными конструкциями.

Книги: "Электрические машины" (Л.И. Волобринский), "Самодельные электродвигатели" (А.П. Кашкаров), "Электротранспорт: теория и практика" (Ю.А. Сабинин)
Научные статьи: Исследования по бесколлекторным двигателям в журналах "Электротехника" и "Электричество"
Специализированные форумы: Threads на Endless-Sphere.com, разделы DIY электромобилей на Хабре, темы по мотор-колесам на Drive2.ru
Технические блоги: "Записки инженера-самодельщика" (Игорь Белецкий), цикл статей "Электробайк с нуля" на Popmech.ru
Видеоинструкции: Каналы "Кулибин ТВ", "DIY Garage", плейлист "Самодельные мотор-колеса" на YouTube
Производители комплектующих: Технические спецификации и white papers компаний QS Motor, MXUS, Crystalyte
Нормативы: ГОСТ Р МЭК 60034-1 "Вращающиеся электрические машины. Часть 1"
