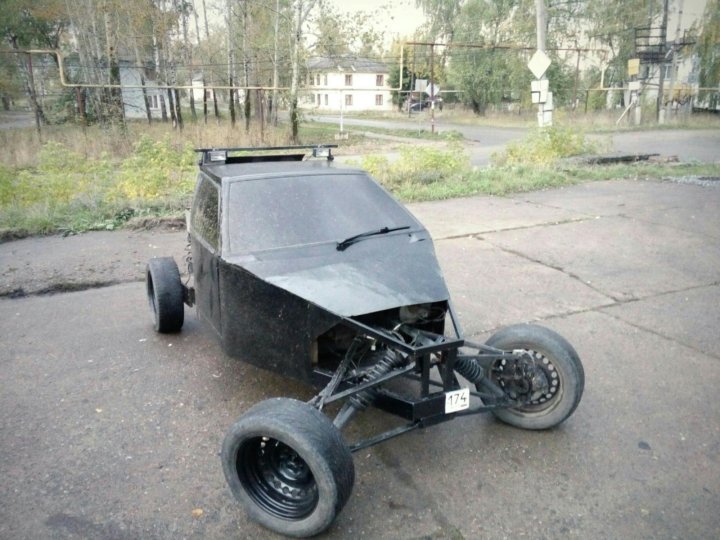

Самодельный багги - переделка ВАЗ 2108 своими руками

Статья обновлена: 18.08.2025

Отечественные автомобили ВАЗ десятилетиями служат базой для технического творчества энтузиастов.

Конструктивная простота и доступность запчастей «восьмёрки» открывают уникальные возможности для радикальных переделок.

Создание багги на агрегатах ВАЗ 2108 – смелый проект, превращающий серийное шасси в лёгкий внедорожник.

Двигатель, трансмиссия и подвеска советского хэтчбека получают вторую жизнь в экстремальных условиях.

Самодельные решения требуют инженерной смекалки при проектировании рамы и адаптации узлов.

Необходимые инструменты для разборки донора

Комплексная разборка ВАЗ 2108 требует специализированного инструментария, обеспечивающего безопасное и эффективное демонтирование узлов. Без правильно подобранного оборудования процесс затянется и повысит риск повреждения ценных деталей.

Критически важна подготовка средств для работы с корродированными креплениями и тяжелыми агрегатами. Отсутствие ключевых приспособлений может сделать извлечение некоторых компонентов невозможным без деформации.

Базовый и специализированный инструмент

• Гаечные ключи: рожковые, накидные, торцевые (6-32 мм), трещоточный вороток с удлинителями
• Силовой инструмент:
  • Ударная отвертка для закисших винтов
  • Пневмогайковерт или мощный шуруповерт
• Демонтажные приспособления:
  • Съемники шаровых опор и рулевых наконечников
  • Съемник ступичных подшипников
  • Гидравлический домкрат (3+ тонны) и страховочные подставки
• Вспомогательные средства:
  • Монтировки разной длины (25-60 см)
  • Молоток (металлический/резиновый) и зубило
  • Паяльная лампа для прогрева прикипевших элементов

Тип расходников	Назначение
Проникающая смазка (WD-40)	Обработка резьбовых соединений перед откручиванием
Медные шайбы	Защита резьбы при использовании ударного инструмента
Маркировочная лента	Идентификация проводов и шлангов

1. Средства безопасности: защитные очки, перчатки, маска-респиратор
2. Организация:
   • Контейнеры для мелких деталей с маркировкой
   • Стеллажи для сортировки снятых узлов

Демонтаж двигателя и КПП для будущего багги

Отсоедините высоковольтные провода, топливные шланги и трос привода дроссельной заслонки, предварительно сняв воздушный фильтр. Слейте технические жидкости: моторное масло через поддон, охлаждающую жидкость из блока цилиндров и радиатора, тормозную жидкость при необходимости перемещения гидравлических магистралей. Демонтируйте выхлопную систему, начиная с приемной трубы.

Ослабьте крепления опор двигателя и коробки передач. Отключите электрические разъемы датчиков (коленвала, распредвала, температуры), генератора и стартера. Снимите приводы вспомогательных агрегатов: ремень ГРМ, помпу и генератор. Отсоедините механизм сцепления от педального узла и магистрали гидропривода.

Ключевые этапы извлечения силового агрегата

1. Фиксация на подъемнике: Закрепите цепную таль на балансировочных проушинах блока цилиндров
2. Отсоединение трансмиссии:
   • Выкрутите болты крепления КПП к двигателю
   • Отсоедините кулису переключения передач и трос спидометра
   • Снимите стартер (дополнительная точка фиксации коробки)
3. Контроль зазоров: Приподнимите агрегат на 5-7 см, проверьте отсутствие натяжения оставшихся коммуникаций

Важно! При работе с поддоном двигателя предусмотрите временные заглушки для магистралей. Монтаж в багги потребует адаптации креплений – сохраните штатные подушки двигателя и кронштейны, они послужат шаблонами при проектировании новой рамы.

Компонент	Способ сохранения	Применение в багги
Подвеска двигателя	Маркировка положения	База для сварных опор
Жгуты проводки	Пометка разъемов	Укорачивание с сохранением схемы
Кронштейны навесного оборудования	Комплектная складка	Перераспределение нагрузок

Снятие подвески: передние стойки и рычаги

Подготовьте автомобиль к работе: установите на ровную площадку, зафиксируйте задние колеса противооткатными башмаками, снимите передние колеса. Ослабьте гайку ступицы, не снимая полностью – это потребует усилия при снятии стойки. Отсоедините тормозной суппорт и подвесьте его к кузову проволокой, не допуская провисания шланга. Снимите тормозной диск со ступицы.

Отсоедините рулевые тяги от поворотных кулаков, выбив пальцы молотком через проставку из мягкого металла. Открутите болты крепления стабилизатора поперечной устойчивости к стойкам. Снимите датчик ABS (при наличии), аккуратно отведя проводку в сторону. Разъедините шаровую опору рычага и поворотный кулак, используя съемник или аккуратное воздействие монтировкой.

Последовательность демонтажа узлов

1. Открутите верхнюю гайку стойки амортизатора под капотом, удерживая шток ключом-шестигранником
2. Снимите болты крепления поворотного кулака к стойке (обычно 2-3 болта)
3. Извлеките стойку в сборе с пружиной вниз через арку колеса
4. Открутите передний и задний болты крепления рычага к подрамнику
5. Демонтируйте рычаг, сняв болт крепления к шаровой опоре

Критические моменты: при снятии пружины используйте стяжки – разборка без них смертельно опасна! Маркируйте положение регулировочных шайб развала схождения. Проверьте посадочные места подрамника на трещины. Замените все одноразовые крепежные элементы (гайки с разрушаемой зоной, пружинные шайбы).

Деталь	Тип крепежа	Момент затяжки (Нм)
Гайка стойки (верх)	M12	50-60
Болт поворотного кулака	M14	90-110
Крепление рычага к подрамнику	M12	70-85
Шаровая опора	M10	40-50

Задняя балка: извлечение и подготовка к установке

Демонтируйте балку с автомобиля-донора, отсоединив продольные рычаги, тормозные магистрали, трос ручника и топливопроводы. Используйте съемник шаровых опор и мощный домкрат для безопасного снятия конструкции, предварительно обработав резьбовые соединения проникающей смазкой.

Тщательно очистите балку от грязи, ржавчины и старой антикоррозийной защиты металлической щеткой или пескоструйным аппаратом. Проведите дефектовку: проверьте геометрию конструкции, состояние кронштейнов крепления амортизаторов и пружинных чашек на предмет трещин или деформаций.

Этапы подготовки балки

1. Модификация креплений: Усильте точки крепления к раме багги накладными пластинами при необходимости. Укоротите или видоизмените кронштейны тормозных щитов для совместимости с колесной базой.
2. Обслуживание компонентов:
   • Замените резинометаллические втулки рычагов на полиуретановые для повышения жесткости
   • Обновите подшипники ступиц и сальники
   • Проверьте состояние тормозных цилиндров, при выявлении течи – замените
3. Защитная обработка: Нанесите преобразователь ржавчины, затем два слоя грунтовки по металлу и финишное покрытие термостойкой эмалью. Особое внимание уделите внутренним полостям балки.

Контролируемый параметр	Норма	Инструмент проверки
Соосность посадочных мест ступиц	±0.5 мм	Оправочная плита/лазерный уровень
Параллельность осей крепления амортизаторов	max 1° отклонения	Угломер
Диаметр отверстий под втулки	Ø30±0.1 мм	Калибр-пробка

Перед монтажом на раму багги обязательно примерьте балку, проверив совпадение посадочных точек и отсутствие перекоса. Убедитесь в свободном ходе рычагов и корректном положении тормозных шлангов относительно подвижных элементов подвески.

Разборка рулевого механизма и рейки

Демонтаж начинается с отсоединения рулевых тяг от поворотных кулаков: выбиваем пальцы шкворней молотком через проставку, предварительно сняв гайки и стопорные шплинты. Необходимо зафиксировать руль в центральном положении перед снятием рейки, чтобы сохранить симметрию при последующей сборке. Ослабьте хомуты крепления гофры рулевого вала в подкапотном пространстве для обеспечения свободного хода.

Далее выкручиваем болты крепления рулевой рейки к подрамнику (обычно 4 шт. М12-М14), предварительно обработав резьбу проникающей смазкой при наличии коррозии. Аккуратно опускаем узел вниз, одновременно выводя рулевой вал из салона через технологическое отверстие в щитке передка. Отсоедините трубки гидроусилителя (если ГУР установлен), заранее подготовив ёмкость для слива жидкости и заглушки для штуцеров.

Разборка рейки на компоненты

После демонтажа выполните дефектовку механизма:

1. Снимите защитные пыльники, проверив их целостность (трещины или истирание требуют замены)
2. Выкрутите стопорную гайку регулировочного механизма на торце рейки
3. Извлеките пружину и прижимную втулку, оценив степень износа зубчатого сектора
4. Выбейте рулевые тяги из корпуса рейки съёмником, предварительно открутив контргайки

Обратите внимание на критические узлы:

• Люфт в подшипниках вала шестерни (допуск не более 0.1 мм)
• Состояние зубьев рейки и шестерни (сколы, вмятины недопустимы)
• Износ тефлоновых втулок направляющих
• Работоспособность гидравлических клапанов (при наличии ГУР)

Компонент	Проверка	Критерий замены
Сальники	Эластичность кромки	Затвердение, трещины, течь
Прижимная пружина	Длина в свободном состоянии	Укорочение >5% от номинала
Опорные втулки	Зазор при движении рейки	Биение >0.8 мм

Перед сборкой тщательно промойте все детали в керосине, замените расходники (сальники, уплотнительные кольца). Направляющие втулки и зубчатые пары смажьте специальной консистентной смазкой для рулевых реек. Регулировку зацепления выполняйте в соответствии с заводским мануалом: перетяжка вызывает закусывание, слабое прижатие - люфт.

Электрические компоненты: какие провода оставить

При создании багги из ВАЗ 2108 критически важно сохранить только минимально необходимый набор электрических цепей, обеспечивающих запуск, работу двигателя, зарядку АКБ, освещение и безопасность. Основной принцип: все, что не относится к этим функциям, подлежит удалению для снижения веса и упрощения схемы.

Безжалостно удаляются провода, идущие к дверным замкам, стеклоподъемникам, салонному освещению, прикуривателю, магнитоле, задним фонарям (кроме стоп-сигналов, если они нужны), обогреву стекол и сидений, системе центрального замка, большинству датчиков на панели приборов (кроме температуры ОЖ и давления масла, если планируется их установка), а также всей проводке, связанной с кузовными элементами, которых больше нет.

Обязательные цепи для сохранения

Фокусируйтесь на проводах, которые напрямую влияют на работоспособность силового агрегата, зарядку и критичные системы управления/безопасности:

• Система запуска: Толстые провода от аккумулятора к стартеру и от массы двигателя/рамы к аккумулятору. Провод от замка зажигания (контакт "50") к втягивающему реле стартера.
• Система зажигания: Провода от замка зажигания (контакт "15") к модулю зажигания и катушке(ам) (если карбюратор) или к ЭБУ (если инжектор). Провода от датчика положения коленвала (ДПКВ) к ЭБУ/модулю зажигания. Высоковольтные провода от катушки к трамблеру (карбюратор) или модулю зажигания (инжектор) и от него к свечам.
• Система питания (инжектор): Провода от АКБ к главному реле и реле бензонасоса. Провода от ЭБУ к форсункам, ДПКВ, датчику положения дроссельной заслонки (ДПДЗ), датчику массового расхода воздуха (ДМРВ) или датчику абсолютного давления (ДАД), датчику температуры ОЖ, лямбда-зонду (если используется). Провода от реле бензонасоса к бензонасосу.
• Система зарядки: Толстый провод от генератора ("В+" или "30") к плюсу АКБ (часто через массу). Тонкий провод от замка зажигания (контакт "15") к выводу "Ш" (возбуждение) генератора. Провод от контрольной лампы заряда на приборной панели к выводу "IND" генератора (если используется). Провод от генератора к массе.
• Минимальное освещение и сигналы:
  • Передние фары (ближний свет - обязателен!): провода от переключателя света к реле фар, от реле к лампам, масса.
  • Задние фонари: Цепи стоп-сигнала (от выключателя на педали тормоза) - критично для безопасности! Возможно, цепи габаритного света (если нужны). Масса.
  • Указатели поворота (передние и, если есть, задние/боковые): провода от переключателя поворотов к реле-прерывателю поворотов (если не в блоке предохранителей), от реле к лампам, масса.
  • Аварийная сигнализация: Провода от кнопки "аварийки" к реле-прерывателю поворотов и далее по цепям поворотов.
  • Звуковой сигнал: Провода от кнопки на руле к реле сигнала (если есть), от реле к сигналу(ам), масса.
• Приборы и контроль: Провода к датчику давления масла (и его контрольной лампе), датчику температуры ОЖ (и указателю/лампе). Провод к тахометру (если нужен, обычно от катушки зажигания). Провод к контрольной лампе заряда АКБ.
• Прочее критичное: Провода к выключателю стоп-сигнала на педали тормоза. Провода к выключателю заднего хода (если КПП и фонари заднего хода остаются). Массовые провода от двигателя, коробки передач, рамы/каркаса багги к кузову/минусу АКБ.

Важные замечания по работе с проводами:

• Маркировка и схема: Настоятельно рекомендуется иметь под рукой штатную электросхему ВАЗ 2108/2109 и тщательно маркировать ВСЕ провода перед их отсоединением или обрезкой. Используйте бирки или цветную изоленту.
• Цвета проводов: Ориентируйтесь на цвета, но помните, что в старых автомобилях они могут выгореть, быть перебитыми или некорректно восстановленными предыдущими владельцами. Всегда проверяйте прозвонкой!
• Целостность и защита: Все оставляемые провода должны быть в хорошем состоянии. Замените поврежденные, оплавленные, корродированные. Надежно заизолируйте все соединения (термоусадка, качественная изолента). Проложите провода в гофре или пластиковых каналах, защитив от перетирания, нагрева, влаги и ГСМ.
• Предохранители: Сохраните или установите новые предохранители для ВСЕХ оставляемых цепей, согласно их номинальному току. Используйте новый монтажный блок с четкой маркировкой.
• Реле: Оставьте и проверьте реле, необходимые для работы фар, стартера (если есть), бензонасоса (инжектор), поворотов, звукового сигнала.

Цепь	Ключевые Компоненты	Цвета проводов ВАЗ 2108 (ориентир!)
Стартер (Втягивающее)	Замок зажигания (50) -> Стартер	Красный (часто)
+12V Зажигание (15)	Замок зажигания -> Модуль зажиг., ЭБУ, Катушка, Генератор (Ш)	Синий (основной)
Генератор (В+ / 30)	Генератор -> АКБ+	Толстый Красный или Красно-Черный
Генератор (Ш / 61)	Генератор -> Лампа заряда	Серый (часто)
ДПКВ (Инжектор)	ДПКВ -> ЭБУ	Экранированный (Серый экран, жилы разн.)
Бензонасос (Инжектор)	Реле насоса -> Насос	Толстый Синий (часто)
Стоп-сигнал	Выкл. педали -> Лампы стопа	Красный (от выкл.), Коричневый (к лампам?)
Фары (Ближний)	Реле -> Лев/Прав фара	Желтый (Лев), Белый (Прав) - после реле

Проектирование рамы: чертежи и размеры багги

Конструкция рамы для багги на базе агрегатов ВАЗ 2108 должна обеспечивать высокую пространственную жёсткость при минимальной массе. Основой служит замкнутый пространственный каркас из стальных труб диаметром 30-45 мм с толщиной стенки 2.5-3 мм (например, Ст20 или 30ХГСА). Критические зоны усиливаются косынками и перемычками, особенно в точках крепления двигателя, подвесок и рулевой колонки. Габаритная ширина каркаса обычно составляет 1200-1300 мм, что позволяет сохранить клиренс 250-300 мм при сохранении устойчивости.

Геометрия рамы проектируется вокруг силового агрегата: моторно-трансмиссионный блок ВАЗ 2108 смещается назад для оптимального распределения веса (примерно 40/60). Места крепления передних рычагов и задних полуосей жестко привязываются к заводским точкам подрамников ВАЗ. Обязательно предусматриваются силовые платформы для установки ремней безопасности и крепления кузовных панелей из стеклопластика.

Ключевые узлы и параметры

• База: 2400-2600 мм (сокращённая относительно донора на 10-15%)
• Силовые пояса: верхний и нижний контуры из гнутых труб с Х-образной раскосной системой посередине
• Зоны деформации: S-образные изгибы передних лонжеронов для поглощения ударов
• Крепление двигателя: адаптированные штатные подушки с усиленными поперечинами

Элемент	Размеры (мм)	Особенности
Передний модуль	Ширина 800	Интегрированные кронштейны для амортизаторов
Моторный отсек	Высота 500	Вентиляционные проёмы в боковинах
Задняя силовая балка	Толщина стенки 4 мм	Петли для крепления резьбовых стоек подвески

1. Разработать эскиз с указанием углов установки подвески (кастер, развал)
2. Рассчитать нагрузки на сварные швы (минимальный катет 4 мм)
3. Предусмотреть технологические люки для доступа к топливному насосу и фильтрам
4. Добавить монтажные пластины для электропроводки и гидравлических магистралей

Важно: все размеры уточняются после пробной установки двигателя и ходовой. Обязательна проверка соосности точек крепления рычагов шаблоном перед сваркой. Готовый каркас испытывается на кручение методом диагональной фиксации с нагрузкой 150 кг по углам.

Нарезка профильных труб для каркаса безопасности

Точность нарезки профильных труб – критически важный этап при сборке каркаса безопасности багги. Отклонения даже в 1-2 мм приведут к сложностям при стыковке элементов и снижению прочности конструкции. Используйте исключительно новые трубы без коррозии, вмятин или трещин, так как дефекты материала ослабят каркас.

Предварительно собранный макет каркаса из проволоки или картона поможет визуализировать узлы соединений и определить углы реза. Обязательно учитывайте толщину диска болгарки (2-3 мм) при разметке – делайте припуск на каждый рез, чтобы не укоротить деталь. Все метки наносите контрастным маркером на все грани трубы.

Технология резки и контроль

Для работы применяйте углошлифовальную машину (болгарку) с отрезным диском по металлу толщиной 1-1.6 мм. Фиксируйте трубу в струбцинах на ровной поверхности, исключая вибрации. Режьте строго перпендикулярно оси трубы, контролируя угол специальным шаблоном или угломером после каждого реза. Этапы обработки резов:

1. Зачистите заусенцы напильником или заточным камнем.
2. Снимите фаску под 45° в местах сварки для глубокого провара шва.
3. Проверьте длину и углы сопряжения деталей методом "сухой сборки" на ровной площадке.

Параметр	Значение	Инструмент контроля
Длина	±0.5 мм	Рулетка/линейка
Перпендикулярность	90°±0.5°	Угольник
Фаска	2-3 мм под 45°	Шаблон

Особое внимание уделите резке многогранных сопряжений (например, в зоне крепления рулевой колонки или арок). Для таких участков создайте бумажные лекала, обернув трубу шаблоном. При резке под углом используйте торцовочные коробки с фиксированным положением диска. Помните: кривые резы потребуют заполнения большим объемом сварки, что создаст точки концентрации напряжений.

После нарезки всех элементов разложите их по группам согласно схеме каркаса и промаркируйте несмываемым способом (например, керном). Это исключит путаницу при сборке. Проведите повторную проверку геометрии перед сваркой – исправить ошибки после соединения узлов будет крайне сложно.

Сварка основной рамы: последовательность операций

Перед началом сварки все подготовленные элементы рамы (лонжероны, поперечины, усилители, кронштейны) должны быть тщательно зачищены в местах будущих соединений до чистого металла. Детали фиксируются в кондукторе или на стапеле, строго выверяются углы и плоскости по чертежам, контролируются диагонали. Используются мощные струбцины и прихватки для надежной фиксации геометрии до окончательной проварки.

Сварка ведется инверторным аппаратом (MMA) или полуавтоматом (MIG/MAG) с использованием электродов или проволоки, рассчитанных на сварку конструкционных сталей (например, УОНИ 13/55, АНО-4 для ММА или проволока СВ-08Г2С для полуавтомата). Ключевой принцип – сварка короткими прерывистыми швами ("вразброс") на противоположных сторонах конструкции для минимизации тепловых деформаций. Начинают сваривать от центра к краям, чередуя стороны.

1. Прихватка: Выполните короткие прихваточные швы (длиной 20-30 мм) в ключевых точках каждого соединения, окончательно фиксируя детали относительно друг друга после проверки геометрии.
2. Проварка основных швов:
   • Проварите все стыковые соединения лонжеронов и поперечин сплошным швом с обеих сторон, если доступ позволяет.
   • Проварите угловые соединения (где лонжероны стыкуются с поперечинами) по всему периметру соприкосновения.
   • Приварите все косынки и усилители к основным элементам рамы.

   Всегда ведите сварку короткими участками (50-80 мм), перемещаясь по диагонали или на противоположные стороны рамы.

3. Сварка кронштейнов: После полной проварки силового каркаса приварите кронштейны для подвески (передней и задней), двигателя, коробки передач, рулевого механизма. Кронштейны должны быть надежно прихвачены и проварены по всему контуру с усилением в местах высоких нагрузок.
4. Контроль и правка: После завершения сварки основных узлов снова тщательно проверьте геометрию рамы (диагонали, параллельность, углы). При обнаружении перекоса аккуратно подрежьте швы в критических точках и произведите правку с помощью домкратов или рычагов, после чего заварите подрезанные места.
5. Зачистка швов: Тщательно зачистите все сварные швы болгаркой с лепестковым кругом или зачистным кругом для удаления шлака, брызг и контроля качества провара. Визуально проверьте швы на отсутствие трещин, непроваров, прожогов и кратеров.
6. Дефектоскопия (рекомендуется): Для ответственных швов проведите проверку на герметичность (например, методом керосина и мела) или магнитопорошковую дефектоскопию для выявления скрытых трещин.

Параметр	Рекомендуемое значение (MMA)	Рекомендуемое значение (MIG/MAG)
Толщина металла	1.5 - 3.0 мм (основные трубы)	1.5 - 3.0 мм (основные трубы)
Диаметр электрода/проволоки	2.5 - 3.0 мм	0.8 - 1.0 мм
Сила тока (примерно)	80 - 120 А	100 - 140 А (напряжение 18-20В)

Важно: Дайте раме остыть естественным образом после сварки, избегайте резкого охлаждения (водой, снегом). После полного остывания и финальной проверки геометрии рама готова к установке основных агрегатов и дальнейшей сборке багги. Обязательно проведите статические испытания установленным весом на ровной поверхности перед установкой ходовой части.

Крепление моторных подушек на раму

Штатные моторные подушки ВАЗ 2108 не подходят для установки на раму багги из-за разницы в конструкции и нагрузках. Требуется создать новые силовые кронштейны, которые обеспечат жесткую фиксацию силового агрегата и гашение вибраций. Основа – стальные пластины толщиной 8-10 мм, вырезанные по форме креплений двигателя и КПП.

При разметке учитывайте угол наклона двигателя (рекомендуется 30-35°), соосность валов и зазоры до элементов рамы. Кронштейны прихватываются к раме через демпфирующие проставки из резины, после чего проверяется свободный ход ШРУСов и отсутствие контакта выпускного коллектора с трубой каркаса.

Этапы установки

• Изготовление кронштейнов: Используйте шаблон из картона по точкам крепления двигателя, перенесите контур на сталь. Срежьте фазы болгаркой для снижения веса.
• Демпфирование: Резиновые проставки высотой 15-20 мм запрессовываются между кронштейном и рамой. Альтернатива – готовые сайлент-блоки от рулевых тяг ГАЗели.
• Контроль положения: После черновой сварки прокрутите коленвал на 360°, отслеживая смещение клемм генератора/стартера относительно рамы. Допуск – не более 2 мм.

Узел	Материал	Толщина (мм)
Основная пластина	Сталь Ст3	10
Ребра жесткости	Сталь Ст3	6
Крепежные проушины	Сталь 40Х	12

Финишное крепление выполняйте на болтах М12 класса 10.9 с пружинными шайбами. Обязательно предусмотрите технологические люки в раме для доступа к задним подушкам и корпусу сцепления. После обварки швы зачистите и обработайте антикоррозийным грунтом.

Установка коробки передач на самодельное шасси

Монтаж КПП ВАЗ 2108 начинается с точной фиксации силового агрегата на раме через адаптированные кронштейны, где критически важно обеспечить соосность коленчатого вала двигателя и первичного вала коробки. Используются лазерный центроискатель или штангенциркуль для контроля параллельности осей в трех плоскостях, допуская отклонение не более 0,5 мм на 100 мм длины. Резиновые подушки от донорского автомобиля модифицируются болтовыми стяжками для компенсации вибраций при сохранении жесткой геометрии узла.

После юстировки выполняется установка карданного вала: укороченная труба соединяется с фланцем редуктора заднего моста через эластичную муфту. Для самодельного багги применяют усиленные крестовины от внедорожных модификаций ВАЗ (например, "Нива"), а угол излома вала удерживают в пределах 12-15° для предотвращения вибраций. Тросы управления сцеплением и КПП прокладывают в силиконовой термоизоляции с минимальными радиусами изгиба, фиксируя хомутами через каждые 300 мм.

Особенности крепления и доработок

• Защита поддона: стальной 3-мм экран с ребрами жесткости крепится к лонжеронам с зазором 20 мм от картера
• Термоизоляция: алюминиевые листы между выпускным коллектором и картером сцепления
• Шлицевое соединение: обработка первичного вала шлифовальной пастой ГОИ при запрессовке

Параметр	Требование	Инструмент контроля
Зазор маховик-стартер	0,8-1,2 мм	Калиброванные щупы
Усилие переключения	15-25 Н	Динамометр на рычаге КПП
Свободный ход педали сцепления	10-15 мм	Линейка с угломером

Финальный этап включает проверку кинематики: при работающем двигателе на нейтрали контролируют отсутствие биений карданного вала, плавность включения передач без усилий и посторонних шумов. Обязательна обкатка в течение 2-3 часов с циклическим изменением нагрузок (15 мин работы/5 мин остывания) для притирки шестерен.

Интеграция передней подвески в конструкцию

Основой для передней подвески багги чаще всего служит узел от ВАЗ 2108, включающий поворотные кулаки, рычаги, амортизаторы и пружины. Ключевая задача – адаптировать его к новой раме, сохранив геометрию креплений и углы установки колес. Для этого изготавливаются усиленные кронштейны, точно повторяющие штатные точки фиксации рычагов и стоек на лонжеронах или подрамнике самодельной конструкции.

Особое внимание уделяется жесткости крепления узла, так как нагрузки при эксплуатации багги существенно выше заводских. Используются толстостенные стальные пластины (от 4 мм), дублирующие косынки и усиленные сварные швы. Центральный элемент – опорные чашки амортизаторов: их переваривают или заменяют на регулируемые проставки для изменения клиренса. Обязательна проверка соосности всех посадочных мест до окончательной сварки рамы.

Критические аспекты монтажа

• База и схождение: расстояние между центрами передних и задних колес корректируется смещением крепежных проушин. Схождение выставляется после фиксации рулевых тяг.
• Рулевая соосность: маятниковый механизм и рейка жестко крепятся к раме через демпфирующие втулки, исключая биение при вибрациях.
• Защита узлов: устанавливаются пыльники ШРУСов и стальные экраны для защиты амортизаторов от грязи и ударов.

Параметр	Стандарт (ВАЗ 2108)	Багги (рекомендации)
Угол кастора	1°-2°	3°-5° (для стабилизации)
Ход подвески	120-140 мм	180-220 мм
Жесткость пружин	3.5 кг/мм	2.2-2.8 кг/мм

Финишный этап – динамическая проверка узла: раму приподнимают домкратом, имитируя работу подвески, контролируя отсутствие заклинивания и плавность хода. Обязательна примерка колес – убедитесь, что поворот колеса не приводит к контакту с рычагами или тягами на максимальных углах выворота.

Монтаж задней балки с доработкой креплений

Стандартные крепления задней балки ВАЗ 2108 не подходят для рамы багги из-за разницы в геометрии и нагрузках. Требуется изготовить новые силовые кронштейны, повторяющие контур рамы и обеспечивающие жесткую фиксацию без перекосов. Используется стальной лист толщиной 4-5 мм, вырезанный по шаблону и усиленный ребрами жесткости.

Перед установкой балки проверьте соосность посадочных мест на раме лазерным уровнем или измерительными струнами. Кронштейны прихватываются сваркой для примерки, после контрольных замеров углов установки колес выполняется окончательный провар швов сплошным швом. Обязательно предусмотрите технологические окна для доступа к крепежным болтам.

Технология установки

1. Демонтировать заводские крепления с балки угловой шлифмашиной
2. Приложить кронштейны к раме багги, выставить зазоры 3-5 мм для компенсации вибраций
3. Зафиксировать балку через резинометаллические втулки от классической "Жигули" для амортизации
4. Использовать болты М12 класса прочности 10.9 с контргайками и пружинными шайбами
5. Проверить параллельность оси балки поперечной оси багги (допуск ±1.5 мм)

Параметр	Значение	Инструмент контроля
Высота установки	250±10 мм от оси колеса	Лазерный нивелир
Усилие затяжки	90-110 Н·м	Динамометрический ключ
Зазор между балкой и рамой	≥15 мм	Калиброванные щупы

Важно: после сварки обработать кронштейны антикоррозийным грунтом и покрасить эпоксидной эмалью. При первом тестовом заезде проверить температуру креплений – локальный перегрев указывает на напряжение металла.

Сборка рулевой системы: валы и тяги

Основой конструкции служит рулевой вал от ВАЗ 2108, требующий укорочения для компактной компоновки в раме багги. Трубу аккуратно разрезают болгаркой, выверяя соосность сегментов, после чего соединяют элементы через вставную шлицевую муфту с тщательной проваркой стыков. Крестовый шарнир рулевой колонки обязательно сохраняют для компенсации вибраций.

Рулевые тяги используют стандартные от "восьмёрки", но переделывают схему крепления: вместо штатной трапеции монтируют жёсткую поперечную балку с маятниковым рычагом. Тяги укорачивают на 15-20% для повышения резкости отклика, нарезая новую резьбу и усиливая контргайками. Все шарниры перед установкой заполняют тугоплавкой смазкой типа ШРБ-4.

Ключевые этапы синхронизации

• Разметка нейтрали: выставить передние колёса прямо, зафиксировать руль струбциной
• Регулировка тяг: добиться параллельности балки и оси заднего моста
• Контроль углов: проверить схождение (1-2 мм) касторами (4-6°)

Элемент	Доработка	Примечание
Рулевая колонка	Укорочение на 25-30 см	Запрессовать подшипник в оголовок рамы
Сошка	Перенос точки крепления	Увеличить плечо рычага на 15%
Тяги	Замена втулок на полиуретан	Ликвидировать люфт без потери хода

Для защиты от грязи тяги закрывают гофрированными кожухами от приводов ГРЗ, закрепляя хомутами через каждые 10 см. После сборки обязательна проверка на полигоне: резкие повороты при движении задним ходом выявят перерегулировку. Помните: люфт руля не должен превышать 5° – это критично для устойчивости багги на скоростных виражах.

Размещение топливного бака и магистралей

При конструировании багги топливный бак обычно переносят в заднюю часть рамы за спинкой сидений, что улучшает развесовку и снижает риск повреждения при фронтальном ударе. Для этого используют либо доработанный бак от ВАЗ 2108, либо подбирают аналог от мотоцикла/квадроцикла объёмом 20-40 литров. Крепление реализуют через стальные хомуты с резиновыми прокладками для гашения вибраций, обеспечивая зазор от выхлопной системы не менее 15 см.

Топливные магистрали прокладывают вдоль лонжеронов рамы в гофрорукавах, избегая острых кромок и зон нагрева. Обязательна установка фильтра тонкой очистки перед карбюратором/инжектором и механического топливного насоса (оригинального от "восьмёрки" или производительного аналога). На ответственных участках применяют стальные трубки с двойной развальцовкой, а на подвижных соединениях – армированные шланги высокого давления.

Ключевые требования к системе

• Вентиляция бака: вывод дренажной трубки вверх с петлёй для предотвращения выплёскивания
• Защита магистралей: стальные экраны в зонах близости к выхлопу или подвижным элементам подвески
• Аварийный клапан: обязателен при размещении бака в салоне (отдельная герметичная перегородка)

Компонент	Рекомендация	Примечание
Топливопровод	Сталь 6мм / армированный тефлон	Запрещены ПВХ-шланги
Фильтр	Сетчатый + картонный	Двойная очистка
Крепление бака	≥4 точек с демпферами	Проверка на кручение рамы

Прокладка тормозных трубок и шлангов

Основная задача – обеспечить герметичную передачу тормозной жидкости от главного цилиндра к рабочим цилиндрам на каждом колесе, избегая перегибов и механических повреждений магистралей. Используются как стальные трубки (для статичных участков рамы), так и гибкие шланги (в зонах перемещения подвески). Трассировка выполняется по кратчайшему пути с обязательными крепежными кронштейнами через каждые 30-50 см, исключая вибрацию и контакт с подвижными элементами шасси.

Тормозные трубки от ВАЗ 2108 требуют тщательной подгонки по длине и формовки изгибов с помощью трубного ключа для сохранения сечения. Соединения уплотняются медными шайбами. Гибкие шланги крепятся к кузову/раме и рычагам подвески через штатные крепления ВАЗ, обеспечивая свободу хода без натяга. Обязательна защита трубок в зонах риска (например, возле кардана) металлическими скобами или гофрой.

Ключевые этапы и требования

• Выбор материалов: Стальные трубки 4.75×0.7 мм (от ВАЗ/ГАЗ), новые гибкие шланги с усиленной оплеткой.
• Формовка: Изгибы радиусом ≥50 мм без деформации; запрещена пайка/сварка трубок.
• Крепление: Хомуты с резиновыми прокладками для виброизоляции; расстояние между креплениями ≤50 см.
• Защита: Параллельная прокладка топливным магистрам на расстоянии ≥100 мм; экранирование вблизи выхлопа.

Зона прокладки	Тип магистрали	Особенности монтажа
Рама/кузов	Стальная трубка	Жесткая фиксация, обход острых кромок
Передняя подвеска	Гибкий шланг	Запас длины +10% от максимального хода
Задний мост	Комбинированная	Переход на гибкий шланг перед балкой

Тестирование: После установки система заполняется жидкостью и проверяется под давлением 100-120 атм на отсутствие течей. Обязательна последующая прокачка контуров с контролем жесткости педали.

Установка главного тормозного цилиндра

Перед монтажом ГТЦ от ВАЗ 2108 на раму багги необходимо точно определить место крепления с учётом свободного доступа к бачку и удобного подключения педали. Конструкция рамы усиливается стальной пластиной толщиной 3-5 мм в зоне установки для предотвращения деформации при нагрузке. Отверстия под крепёж размечаются по штатным точкам цилиндра и сверлятся с допуском ±0.5 мм.

Цилиндр фиксируется болтами М8 класса прочности 8.8 через резиновые демпферы для виброизоляции. Шток педали соединяется с толкателем ГТЦ через регулируемую вилку – это позволяет точно выставить свободный ход (рекомендуемый зазор 0.5-1 мм). Угол между педалью и толкателем должен составлять 90° в среднем положении для равномерного распределения усилия.

Подключение гидролиний и прокачка

Трубки от ГТЦ к суппортам прокладываются без перегибов, с креплением к раме пластиковыми хомутами каждые 25 см. Обязательно соблюдать схему подключения:

• Передний контур: правый передний + левый задний тормоз
• Задний контур: левый передний + правый задний тормоз

Прокачку начинают с дальнего от ГТЦ колеса, используя вакуумный насос. После заполнения системы жидкостью DOT-4 выполняют тестовые торможения при заглушённом двигателе – педаль должна стать «жёсткой» после 2-3 нажатий.

Контрольные параметры после установки:

Ход педали	Не более 120 мм
Усилие срабатывания	25-40 кгс
Давление в контуре	80-100 атм

Электропроводка: перенос блока предохранителей

Перенос штатного блока предохранителей ВАЗ 2108 – критический этап при сборке багги, требующий перекомпоновки электросистемы под новую компоновку рамы и органов управления. Основная задача – обеспечить защиту цепей, удобный доступ к предохранителям и реле, а также сократить длину проводки для минимизации потерь и рисков повреждения.

Стандартное расположение монтажного блока в моторном отсеке или под панелью неприемлемо из-за отсутствия привычных кузовных элементов. Необходимо выбрать защищённое место в зоне водителя (например, под рулевой колонкой или на тоннеле), исключающее контакт с влагой, вибрациями и механическими воздействиями. Обязательно учитывается трассировка жгута к аккумулятору, генератору и основным потребителям.

Ключевые этапы работ

1. Демонтаж штатного блока: снятие оригинального блока с фиксацией схемы подключения (фотофиксация или цветовая маркировка проводов обязательны).
2. Изготовление крепления: создание кронштейна из металлического уголка или пластины, обеспечивающего жёсткую фиксацию блока в новом месте.
3. Укорочение/удлинение проводов: аккуратная наращика или обрезка проводов с применением термоусадки и пайки (скрутки недопустимы!). Особое внимание – цепям стартера, зажигания и генератора.
4. Защита жгута: укладка проводов в гофротрубку с фиксацией стяжками вдоль рамы, исключая провисание и трение об острые кромки.
5. Тестирование: проверка всех цепей мультиметром на КЗ и обрывы до подключения АКБ, контроль работы фар, зажигания и сигналов после монтажа.

Важные нюансы:

• Используйте только медные провода с сечением не меньше штатного (особенно для силовых линий).
• Цепи высокой нагрузки (фары, вентилятор охлаждения) защитите дополнительными реле.
• Организуйте отдельное заземление блока на кузов/раму для исключения "плавающих" контактов.

Подключение системы зажигания и стартера

Основой системы зажигания остается штатный модуль ВАЗ 2108 с коммутатором. Катушка зажигания крепится на раме вблизи двигателя, защищенном от влаги месте. К выводу "Б" катушки подключается постоянный "+12В" от замка зажигания через предохранитель 7.5А, а к выводу "К" – управляющий провод от коммутатора. Трамблер соединяется с коммутатором штатным разъемом, а его высоковольтный вывод через бегунок направляется на центральный контакт крышки распределителя.

От трамблера высоковольтные провода ВВ-01 разводятся к свечам в порядке 1-3-4-2 цилиндров. Обязательно проверьте отсутствие перегибов и контакт с массой двигателя у экранирующей оплетки трамблера. Для стартера используйте кабель сечением не менее 25 мм²: плюсовой провод от АКБ напрямую к верхней клемме стартера, минус – от массы батареи к болту на блоке цилиндров.

Управление стартером и коммутацией

Цепь управления стартером организуется через реле ВАЗ. Силовой контакт реле соединяется с АКБ, а выход – с тонкой управляющей клеммой стартера (маркировка "50"). На обмотку реле подается:

• Плюс – от замка зажигания (контакт "СТАРТЕР")
• Минус – на кузов через кнопку запуска в кабине

Коммутатор получает питание по двум линиям: постоянный "+12В" (красный провод) и управляющий "+" (коричневый) от замка зажигания в положении "ON". Датчик Холла в трамблере подключается к коммутатору штатным трехконтактным разъемом.

Компонент	Сечение кабеля	Источник питания
Стартер (силовая линия)	25-35 мм²	АКБ напрямую
Катушка зажигания	2.5 мм²	Замок зажигания (ACC/ON)
Управление реле стартера	1.5 мм²	Кнопка запуска

Важно: все соединения защищайте термоусадкой, а трассу проводов фиксируйте пластиковыми хомутами подальше от подвижных частей и выхлопной системы. После монтажа проверьте отсутствие короткого замыкания в цепях мультиметром перед первым запуском.

Монтаж приборной панели от ВАЗ 2108

Подготовка начинается с демонтажа донорской панели: отсоединяются разъемы проводки, тросы спидометра и привода замка зажигания, после чего снимаются крепежные гайки. Корпус тщательно очищается от пыли, проверяется целостность пластика и крепежных ушей, при необходимости заменяются перегоревшие лампы подсветки. Одновременно подготавливается место установки на каркасе багги – размечаются точки крепления с учетом эргономики и видимости приборов.

Из металлического уголка или профильной трубы изготавливается силовая рамка, повторяющая контур тыльной стороны панели. Она приваривается к рулевой стойке и поперечинам кузова строго горизонтально, обеспечивая жесткую фиксацию. Штатные крепежные точки панели совмещаются с отверстиями в рамке через резиновые демпферы для гашения вибраций. Проводка протягивается в гофрорукавах вдем по маршруту: двигатель – педальный узел – рулевая колонка.

Подключение электрооборудования

1. Сборка жгутов: объединяются провода датчиков (давления масла, температуры ОЖ, уровня топлива) с сохранением цветовой маркировки. Длинные участки наращиваются пайкой с термоусадкой.
2. Коммутация разъемов:
   • Колодка Х1 (16-pin) – замок зажигания, стартер, генератор
   • Колодка Х2 (12-pin) – повороты, габариты, стоп-сигналы
   • Колодка Х3 (8-pin) – датчики двигателя, тахометр
3. Подключение спидометра: тросик фиксируется в приводе КПП и кожухе рулевой колонки без перегибов (допустимый радиус изгиба – не менее 150 мм).

Калибровка и тестирование

Прибор	Проверка	Корректировка
Указатель уровня топлива	При пустом/полном баке	Регулировка резистором датчика
Спидометр	Контроль по GPS на 60 км/ч	Замена ведущей шестерни в КПП
Лампы аварий	Имитация обрыва цепи датчиков	Замена реле К7, К8

После монтажа экранируется жгут задней подсветки от помех системы зажигания. Все контакты обрабатываются антикоррозийным спреем, цепи защиты дублируются автономными предохранителями. Финишная проверка включает тест-драйв с контролем показаний при резких разгонах и торможениях.

Создание креплений для сидений и ремней безопасности

Основой для крепления сидений служат усиленные стальные профили, интегрированные в каркас безопасности багги. Профили привариваются к основным дугам каркаса в зонах, соответствующих положению водителя и пассажира, с обязательным соблюдением углов наклона спинки и высоты подушки. Для регулируемых сидений предусматриваются продольные направляющие из толстостенной трубы 25х25 мм, которые фиксируются на профилях через демпфирующие прокладки для снижения вибраций.

Точки крепления ремней безопасности формируются отдельными проушинами из листовой стали толщиной не менее 5 мм, приваренными к силовым элементам каркаса в трёх зонах: две нижние (по бокам сиденья) и верхняя (на задней стойке). Все сварные швы подвергаются контролю на сплошность, а готовые узлы покрываются антикоррозийным составом. Используются только сертифицированные четырёхточечные ремни с крепёжными болтами класса прочности 8.8.

Ключевые требования к конструкции

• Нижние крепления сидений: 4 точки на каждое сиденье с применением болтов М10
• Крепёж ремней: стальные коуши с внутренним диаметром 7+ мм
• Тестирование: статическая нагрузка 150 кг на точку крепления

Элемент	Материал	Толщина/диаметр
Опорные профили	Сталь 20	3 мм
Проушины ремней	Сталь 09Г2С	5 мм
Направляющие	Труба квадратная	25x25x2 мм

При установке сидений от ВАЗ 2108 обязательно демонтируются штатные слабые кронштейны. Новые крепления позиционируются так, чтобы центр тяжести сиденья находился строго между опорными точками. Перед окончательной фиксацией проверяется отсутствие перекосов и свободный ход регулировочных механизмов.

Изготовление кузовных панелей из стеклопластика

Создание матрицы – первый критический этап. Используется готовая конструкция багги или мастер-модель из глины/пенопласта. Поверхность тщательно шлифуется, обезжиривается и покрывается разделительным воском (5-7 слоев с полировкой). Наносится гелькоут – цветной декоративный слой, формирующий внешнюю поверхность детали. После его полимеризации укладывается стекломат в эпоксидной или полиэфирной смоле, прокатывается валиком для удаления пузырей.

Послойное формирование требует терпения: каждый слой стекломата/стеклоткани пропитывается смолой и уплотняется. Минимальная толщина – 3-4 слоя для мелких элементов (обтекатели, крышки) и 6-8 слоев для силовых частей (капот, двери). Армирующие вставки из металлических профилей или деревянных брусков интегрируются в структуру для жесткости. После отверждения матрица снимается, кромки обрезаются болгаркой.

Технологические нюансы и материалы

Ключевые аспекты успешной работы:

• Выбор смолы: эпоксидная – дороже, но прочнее и меньше усадки; полиэфирная – доступнее, быстрее схватывается.
• Температурный режим: работы проводятся при +18...+25°C. Использование ускорителей/замедлителей полимеризации требует точного дозирования.
• Вакуумное формование (при наличии оборудования) повышает плотность и прочность изделия.

Типичные ошибки новичков:

1. Недостаточное количество разделителя – приводит к прилипанию матрицы к мастер-модели.
2. Нарушение пропорций смолы/отвердителя – вызывает неполную полимеризацию или перегрев.
3. Плохое уплотнение слоев – образует воздушные пустоты, снижающие прочность.

Элемент кузова	Рекомендуемая толщина (мм)	Особенности крепления
Капот	4-6	Петли + газлифты, стальные закладные под болты
Крылья	3-4	Крепление на стальные кронштейны через резиновые прокладки
Двери	5-7	Усиление каркасом, установка замков и петель

Финишная обработка включает шлифовку наждачной бумагой P220-P400, грунтовку эпоксидным составом и окраску. Для защиты кромок от расслоения их проклеивают стеклолентой или обрабатывают герметиком. Монтаж выполняется через эластичные демпферы для компенсации вибрации.

Установка защиты картера и элементов днища

Конструкция багги требует обязательной защиты уязвимых узлов из-за эксплуатации в жестких внедорожных условиях. Картер двигателя, коробка передач, топливный бак и элементы выхлопной системы критически подвержены ударам о камни, пни или неровности. Отсутствие штатных элементов кузова ВАЗ 2108 делает их особенно незащищенными.

Основой для защиты служит стальной лист толщиной 3–5 мм, дополненный профильными трубами для усиления. Конфигурация разрабатывается индивидуально под раму багги с обязательным учетом точек крепления силового агрегата и выхлопа. Обязательно предусматриваются технологические люки для слива масла и вентиляционные отверстия.

Ключевые этапы и особенности

Картер двигателя и КПП:

• Шаблон из картона формируется по контурам поддона и коробки с учетом зазора 15–20 мм
• Стальная пластина вырезается по шаблону, по краям добавляются борта высотой 30–40 мм для жесткости
• Крепление осуществляется через проушины к лонжеронам рамы болтами М10–М12, используются резиновые демпферы для снижения вибраций

Дополнительные элементы:

1. Топливный бак: Изготавливается П-образный кожух из перфорированной стали, фиксируемый хомутами к раме
2. Рычаги подвески: Локальные стальные накладки в зонах близости к земле
3. Глушитель: Термостойкий экран из перфорированного металла с креплением на кронштейнах

Материал	Толщина	Применение
Сталь Ст3	3 мм	Основные щиты защиты
Сталь 09Г2С	4–5 мм	Усиление критичных зон
Алюминий	5–6 мм	Альтернатива для снижения веса

Обязательна проверка отсутствия контакта защиты с подвижными деталями при работе подвески. После установки тестируется на тренажере (переворот на полигоне) или в полевых условиях для выявления резонансов. Периодический контроль крепежа – обязательная процедура эксплуатации.

Подключение системы охлаждения двигателя

Основная задача – обеспечить эффективный отвод тепла в условиях компактной компоновки багги. Радиатор необходимо вынести в переднюю часть рамы, максимально открыв его потоку встречного воздуха. Обязательно сохраняется герметичность всех соединений патрубков и шлангов, исключаются перегибы и пережимы контуров.

Расширительный бачок устанавливается в верхней точке системы, часто на перегородке моторного отсека или стойках безопасности. Крайне важно предусмотреть защиту радиатора от механических повреждений камнями или ветками – устанавливается стальная сетка или решетка.

Ключевые элементы и особенности монтажа

Радиатор и вентилятор: Используется штатный радиатор от ВАЗ 2108 или более производительный аналог. Вентилятор (электрический, от того же донора) крепится на радиатор через термопрокладки. Подключение вентилятора:

• Питание +12В – через реле к АКБ
• Управление – к датчику включения (врезается в нижний бачок радиатора)
• Дублирующая кнопка принудительного включения в салоне

Патрубки и шланги:

1. Верхний патрубок: от термостата к верхнему бачку радиатора
2. Нижний патрубок: от помпы к нижнему бачку радиатора
3. Малый круг: шланг от термостата к корпусу помпы
4. Печка: подводящий/обратный шланги к отопителю (если сохранен)

Датчики и контроль: Штатные датчики температуры ВАЗ 2108 интегрируются в систему. Датчик указателя на приборной панели вкручивается в ГБЦ, датчик включения вентилятора – в радиатор. Обязательна установка механического манометра или сигнальной лампы перегрева.

Компонент	Тип/Источник	Примечание
Радиатор	ВАЗ 2108/2110 или алюминиевый тюнинг	Требует усиленного крепления
Помпа	Штатная ВАЗ 2108	Синхронизация с ремнем ГРМ
Термостат	ВАЗ 2108 (82-87°С)	Проверка перед установкой
Патрубки	Новые армированные	Замена гофро-шлангов на гладкие

Тестирование: После сборки система заполняется тосолом через расширительный бачок с последующей тщательной прокачкой (прогрев на холостых с открытыми пробками радиатора). Проверяются: отсутствие течей, работа термостата, своевременное включение вентилятора, скорость прогрева и стабильность температуры под нагрузкой.

Монтаж выхлопной системы с глушителем

Монтаж выхлопной системы начинается с четкого определения ее трассировки от выпускного коллектора двигателя до выхлопной трубы в задней части багги. Ключевая задача – обеспечить плавные изгибы труб, избегая резких перегибов и участков с провисами, где может скапливаться конденсат. Необходимо обеспечить достаточный зазор (минимум 5-7 см) между раскаленными элементами системы и легковоспламеняющимися компонентами (топливные магистрали, тормозные шланги, элементы кузова/рамы из пластика или ткани) и подвижными частями подвески.

Крепление системы к раме багги должно быть надежным, с использованием виброизолирующих подвесов (резиновых сайлентблоков, подушек), чтобы гасить вибрации работающего двигателя и предотвращать усталостные разрушения металла труб. Особое внимание уделяется местам прохождения труб через силовые элементы рамы – здесь обязательна установка защитных термоизоляционных кожухов или обмотка трубы термолентой для предотвращения перегрева металла рамы и возгорания.

Ключевые узлы и этапы сборки

Сборка обычно ведется секциями, начиная от коллектора:

1. Приемная труба/штаны: Подключается непосредственно к выпускным фланцам двигателя (обычно ВАЗ-2108/2110 8V или 16V). Используются новые уплотнительные прокладки и надежно затягиваются гайки с применением термостойкого герметика.
2. Гибкая связь (гофра): Настоятельно рекомендуется установка виброкомпенсатора (металлической гофры) сразу после приемной трубы. Это критически важно для компенсации вибраций двигателя и подвижек силового агрегата относительно рамы на бездорожье, предотвращая поломки жестких труб.
3. Резонатор (передний глушитель): Устанавливается в средней части трассы. Его основная функция – первичное снижение шума и сглаживание пульсаций выхлопных газов. Фиксируется на раме минимум двумя подвесами.
4. Основной глушитель: Монтируется в задней части багги. Для самоделок часто используют готовые цилиндрические или прямоточные глушители от ВАЗ или иномарок, адаптируя посадочные места. Крепится минимум на двух надежных подвесах. Выхлопная труба должна выводиться за габариты кузова, в сторону или назад, вверх под углом, чтобы исключить попадание выхлопных газов в салон.

Соединение секций:

• Стыки труб между секциями (резонатор-глушитель, труба-резонатор) выполняются либо через фланцы с термостойкими прокладками, либо методом "труба в трубу" с последующей проваркой по контуру. Прокладки надежнее, но сложнее в точной подгонке.
• Если используется соединение "труба в трубу", перехлест должен составлять не менее 30-50 мм. Обязательна качественная сварка сплошным швом для герметичности и прочности.
• Все места соединений перед окончательной фиксацией промазываются термостойким (выдерживающим >1000°C) герметиком для выхлопных систем.

Рекомендуемые параметры труб (ориентировочно):

Участок системы	Рекомендуемый диаметр трубы (наружный)	Примечание
Приемная труба (штаны)	~45-51 мм	Соответствует штатному для двигателя ВАЗ 8V/16V
Магистраль до резонатора/глушителя	~45-51 мм	Можно сохранить диаметр приемной трубы
Выхлопная труба (после глушителя)	~38-45 мм	Можно немного уменьшить для снижения шума

Завершающий этап: После полного монтажа и затяжки всех соединений необходимо провести тщательную проверку. Запустите двигатель и внимательно осмотрите всю систему на предмет утечек выхлопных газов (можно на слух или с помощью мыльного раствора на стыках). Проверьте отсутствие вибрационного контакта труб с рамой или другими элементами на всех режимах работы двигателя. Убедитесь в надежности всех подвесов. Первые поездки будут сопровождаться запахом горелой краски и герметика – это нормально до полного прокаливания системы.

Установка колес: выбор размера и типа покрышек

При сборке багги на базе агрегатов ВАЗ 2108 критически важно подобрать колеса, способные обеспечить устойчивость на бездорожье и корректную работу подвески. Оптимальный диаметр дисков – 15 дюймов при ширине 6-7 дюймов, что позволяет использовать резину с высоким профилем без риска задевания элементов кузова или подвески при максимальном ходе амортизаторов.

Для внедорожных условий выбирайте покрышки с выраженным грунтозацепом типа "грязевой" или "вседорожный", с высотой профиля не менее 70% от ширины (например, 215/70 R15). Обязательно проверьте соответствие посадочного диаметра дисков и вылета (ET) штатным параметрам ступиц ВАЗ – стандартным считается ET 35-40 мм, а отклонение более чем на 5 мм потребует применения проставок.

Критерии выбора и особенности монтажа

Ключевые параметры покрышек:

• Ширина: 195-225 мм – компромисс между проходимостью и нагрузкой на рулевую рейку
• Профиль: 65-80% для увеличения клиренса и смягчения ударов
• Рисунок протектора: шашки типа "ёлочка" с самоочищающимися канавками

Требования к дискам:

Материал	Сталь (для ремонта в полевых условиях)
PCD	4×98 мм (штатный крепеж ВАЗ)
Центральное отверстие	≥58.5 мм (обязательная проверка посадки на ступицу)

Учитывайте необходимость усиления креплений – установите стальные болты с конусной посадкой вместо штатных гаек, а для защиты от самооткручивания применяйте контргайки или фиксаторы резьбы. Обязательно проверьте зазор между покрышкой и тягами рулевого механизма при полном вывороте колес, используя пластилиновый оттиск на боковине.

Регулировка развала-схождения передних колес

На самодельном багги из ВАЗ 2108 точная настройка углов установки колес критична из-за измененной геометрии подвески и облегченного кузова. Неправильная регулировка провоцирует ускоренный износ резины, ухудшение управляемости на бездорожье и опасный увод с траектории на высоких скоростях.

Для работы потребуется ровная площадка, набор гаечных ключей, специальные регулировочные шайбы (если изменены точки крепления стоек), линейка для предварительного замера схождения и электронный стенд для точной калибровки. Основные параметры: угол развала (наклона колеса относительно вертикали) и схождение (разница расстояний между передними и задними точками колес одной оси).

Порядок регулировки

Подготовка:

• Проверить давление в шинах (рекомендуемое для багги)
• Убедиться в отсутствии люфтов рулевых тяг, шаровых опор и подшипников ступиц
• Прогнать подвеску для снятия внутренних напряжений

Регулировка развала:

1. Ослабить болты крепления амортизаторной стойки к поворотному кулаку
2. Сдвигать кулак эксцентриком болта до достижения значения -0°30' ±20' (отрицательный развал для лучшего сцепления)
3. Затянуть болты моментом 70-80 Н∙м после установки угла

Регулировка схождения:

1. Ослабить контргайки на рулевых тягах
2. Вращать муфту тяги для установки схождения в диапазоне +1...3 мм (положительное схождение)
3. Зафиксировать контргайки, сохраняя положение муфты

Параметр	Значение для багги	Стандарт ВАЗ 2108
Развал	-0°30' ±20'	0°±30'
Схождение	+1...3 мм	0±1 мм
Кастер*	Не регулируется	3°30'±30'

*Кастер задается конструкцией рамы багги и требует проверки при сборке подвески

После регулировки обязателен тестовый заезд по разным покрытиям с последующей проверкой нагрева шин и стабильности управления. Корректировку параметров выполняют с учетом индивидуальных особенностей конструкции и стиля вождения.

Проверка герметичности топливной системы

После сборки топливной магистрали багги критически важно убедиться в отсутствии утечек топлива. Начинают с визуального осмотра всех соединений: шлангов, хомутов, штуцеров топливного насоса, карбюратора или рампы инжектора. Особое внимание уделяют местам ввода трубок в бак, соединениям фильтров и гибким участкам возле двигателя, подверженным вибрации.

Следующий этап – проверка под давлением. Для карбюраторных систем ручной подкачкой бензонасоса создают давление в магистрали, наблюдая за поплавковой камерой. В инжекторных системах включают зажигание на 5-10 секунд (без запуска двигателя), активируя электробензонасос для нагнетания рабочего давления (3-4 бар). Тщательно осматривают все узлы на предмет появления капель топлива или влажных пятен.

Методы выявления и устранения утечек

Использование диагностических средств: При падении давления в инжекторной системе применяют тестер давления топлива. Для обнаружения скрытых дефектов наносят мыльный раствор на подозрительные стыки и соединения – появление пузырей укажет на микротрещины или неплотности.

Контрольные действия:

• Затяжка ослабленных хомутов крестовой отверткой или ключом
• Замена треснувших, затвердевших или потерявших эластичность шлангов
• Обжим фитингов и штуцеров при обнаружении деформации
• Проверка целостности уплотнительных колец на топливном модуле бака

Обязательная финальная проверка проводится на заведенном двигателе. Прогретый мотор создает вибрации и тепловое расширение деталей, что может выявить скрытые дефекты. Все работы выполняют при выключенном зажигании, в проветриваемом помещении, с соблюдением мер пожарной безопасности.

Тестирование работы тормозов на стенде

Проверка эффективности тормозной системы багги проводится на роликовом стенде, имитирующем реальные нагрузки. Контролируется равномерность распределения усилий между осями и синхронность срабатывания механизмов. Особое внимание уделяется работе переделанного привода: магистралей от ГТЦ ВАЗ 2108 и балансировочного клапана при независимых контурах.

Замеряются удельные тормозные силы на каждом колесе, сравнивая показатели с нормами ГОСТ Р 51709-2001. Допустимое отклонение между левыми/правыми колесами одной оси – не более 30%. Проверяется отсутствие задержки реакции при резком нажатии педали и "увод" автомобиля в сторону при блокировке.

Критерии оценки результатов

• Эффективность: Минимальный тормозной коэффициент (удельная сила/масса авто) ≥ 0.64
• Стабильность: Разброс усилий на колесах одной оси ≤ 25%
• Герметичность: Падение давления в контуре не более 0.05 МПа за 5 мин

Параметр	Норма для багги	Фактический результат
Усилие на передней оси (кгс)	≥ 280	310
Усилие на задней оси (кгс)	≥ 120	135
Разница лево/право (перед)	≤ 18%	12%

При неудовлетворительных показателях последовательно проверяются: степень износа колодок, целостность тормозных шлангов, отсутствие воздуха в системе и корректность работы вакуумного усилителя. Обязательна регулировка стояночного тормоза при использовании заднего контура от ВАЗ 2108.

Первый запуск двигателя после сборки

Перед стартом убедитесь в наличии всех технических жидкостей: моторного масла до верхней отметки щупа, качественного антифриза в системе охлаждения и свежей тормозной жидкости в бачке ГТЦ. Проверьте надежность крепления клемм АКБ – сначала подключается плюсовая, затем минусовая, а также отсутствие утечек топлива в районе карбюратора/рампы форсунок и топливопроводов.

Выжмите сцепление и включите зажигание, не запуская мотор – дождитесь погасшей лампы давления масла на приборной панели (это сигнализирует о заполнении системы смазки). Переведите рычаг КПП в нейтральное положение, вытяните подсос (для карбюраторных версий) и проверните стартером коленвал на 3-5 секунд без подачи искры, чтобы создать масляную пленку на деталях ЦПГ.

Ключевые этапы запуска

1. Вверните свечи зажигания, подключите высоковольтные провода в правильном порядке (1-3-4-2 для ВАЗ-2108)
2. Откройте топливный кран (если установлен) или убедитесь в работе бензонасоса
3. Нажмите педаль газа на 1/3 хода и вращайте стартером до первых вспышек в цилиндрах
4. После устойчивой работы на холостых (~800-900 об/мин) сразу проверьте:
   • Отсутствие стуков/вибраций
   • Стабильность давления масла (не менее 0.5 кгс/см² на холостом ходу)
   • Равномерность нагрева патрубков системы охлаждения

При появлении густого белого дыма (признак попадания антифриза в цилиндры) или металлического стука немедленно заглушите двигатель! Дайте мотору прогреться до 80-90°C, контролируя отсутствие течей. После 5-7 минут работы повторите запуск для проверки стабильности.

Обкатка багги на бездорожье: этапы тестирования

Обкатка самодельного багги на базе ВАЗ 2108 – критически важный процесс, выявляющий слабые места конструкции после сборки. Тестирование проводится поэтапно с последовательным увеличением нагрузок для адаптации узлов к экстремальным условиям.

Каждый этап завершается тщательным осмотром: проверяются затяжка резьбовых соединений, состояние сварных швов, целостность подвески и рулевого управления, отсутствие течей технических жидкостей. Обнаруженные дефекты устраняются до перехода к следующему уровню сложности.

Последовательность тестовых заездов

1. Статическая проверка:
   • Контроль углов установки колес
   • Тестирование работоспособности тормозов на месте
   • Проверка хода подвески под нагрузкой
2. Легкое бездорожье:
   • Движение по утрамбованной грунтовке
   • Преодоление неглубоких луж и рытвин
   • Плавные подъемы/спуски до 15°
3. Средняя сложность:
   • Прохождение глубокой колеи
   • Песчаные участки и гравийные осыпи
   • Короткие прыжки с приземлением на 2 колеса
4. Экстремальные условия:
   • Глинистая грязь глубиной от 30 см
   • Крутые раскачиваемые склоны (25°+)
   • Прыжки с полным отрывом от поверхности
   • Форсирование водных преград до глушителя

После финального этапа проводится:

Диагностика двигателя	Замер компрессии, оценка работы системы охлаждения
Ревизия трансмиссии	Контроль уровня масла в редукторе и КПП, износ ШРУСов
Анализ деформаций	Проверка геометрии рамы и рычагов подвески

Доработка конструкции после испытаний

Первые тестовые заезды выявили критичные слабости: перегрев двигателя при длительных нагрузках, недостаточная жесткость передних рычагов подвески, вибрации рулевой колонки на высоких скоростях. Отмечен прогиб рамы в зоне крепления задних амортизаторов и недостаточная эффективность штатных тормозов на бездорожье.

Для устранения дефектов усилены ключевые узлы: рама получила дополнительные косынки в точках нагрузок, заменены сайлентблоки на полиуретановые, доработана система вентиляции моторного отсека. Особое внимание уделено безопасности – добавлены дуги каркаса и крепления для ремней.

Список технических изменений

• Подвеска: Установка усиленных рычагов с толщиной металла 6 мм вместо штатных 3 мм, замена пружин на укороченные варианты с повышенной жесткостью.
• Охлаждение: Монтаж дополнительного 12-дюймового электровентилятора с выносным датчиком температуры и расширенным радиатором от ГАЗели.
• Тормоза: Замена передних дисков на вентилируемые от ВАЗ 2110, установка главного тормозного цилиндра с двумя раздельными контурами.

Узел	Исходный вариант	Доработанный вариант
Рулевое управление	Кардан с люфтом 15°	ШРУС от переднего привода ВАЗ с демпфером вибраций
Защита картера	Отсутствует	Стальной 3-мм лист с рёбрами жёсткости
Крепления двигателя	Штатные подушки ВАЗ 2108	Самодельные кронштейны с гидроопорами от Chevrolet Niva

1. Тестирование доработанной тормозной системы: Проверка эффективности на грунтовом склоне 25° с полной загрузкой.
2. Контроль температурного режима: Замеры тепловых показателей двигателя после 30 минут экстремальной эксплуатации.
3. Вибродиагностика: Анализ резонансных частот рулевой колонки на скорости 70 км/ч.

Финишная покраска рамы и кузовных элементов

После завершения сборки конструкции и финальной шлифовки металла выполняется тщательная очистка поверхностей от пыли и обезжиривание специальными составами. Рама и кузовные панели грунтуются в 2-3 слоя антикоррозийным грунтом с межслойной просушкой согласно инструкции производителя, при этом особое внимание уделяется скрытым полостям и сварным швам.

Перед нанесением основного покрытия грунт шлифуется абразивом P600-P800 для устранения микронеровностей. Краска наносится методом пневматического распыления в 2-3 тонких слоя с выдержкой интервалов 15-20 минут. Для достижения равномерного покрытия каждый слой наносится перекрестными движениями пистолета на расстоянии 20-30 см от поверхности.

Ключевые этапы и параметры

Рекомендуемые материалы:

• Грунт: эпоксидный марки EP-0220 или аналог
• Краска: полиуретановая эмаль (например, Mobihel)
• Растворитель: рекомендованный производителем ЛКМ

Технологические требования:

Температура окрашивания	+15°C до +30°C
Влажность воздуха	макс. 80%
Давление в компрессоре	3.5-4.5 атм
Полная полимеризация	72 часа

Контроль качества:

1. Осмотр на отсутствие подтеков после каждого слоя
2. Проверка равномерности глянца под углом 45°
3. Исключение попадания пыли при сушке

Финишным этапом наносится 2 слоя автомобильного лака с добавлением пластификатора для повышения эластичности покрытия. Сушка осуществляется в чистом помещении без принудительного обдува в течение 24 часов перед монтажом элементов.

Список источников

Для подготовки материала о создании самодельного багги на базе ВАЗ 2108 использовались специализированные технические ресурсы и практический опыт энтузиастов. Источники включают документацию по конструктивным особенностям донорских агрегатов и решениям для внедорожных модификаций.

Ключевые публикации охватывают вопросы адаптации узлов, расчёта рамы, выбора подвески и соответствия техническим требованиям. Ниже представлены категории информационных материалов, использованных при анализе проекта.

Технические и практические ресурсы

• Форумы самодельных автомобилей – Архивы обсуждений на тематических площадках (Drive2, Автосамоделки.рф) с кейсами переделки ВАЗ 2108 в багги
• Профильные журналы – Подшивки изданий "За рулём" и "Мото" за 2005-2015 гг. с описаниями нестандартных конструкций
• Инструкции по переделке шасси – Методические пособия по усилению подвески и переносу силовых элементов от Гостехнадзора РФ
• Чертежи рамы – Схемы пространственных каркасов из патентных заявок RU на транспортные средства категории "багги"
• Видео-мастер-классы – Записи процессов сборки от автолюбителей на видеохостингах с анализом типичных ошибок

Видео: Багги на базе ваз 2108.Самодельный багги После проварки.


• Shell Helix HX7 10W-40 - мнения пользователей и технические показатели

• Peugeot 1007 - обзор, параметры, впечатления

• ASR в автомобиле - безопасность и уверенность вместе
