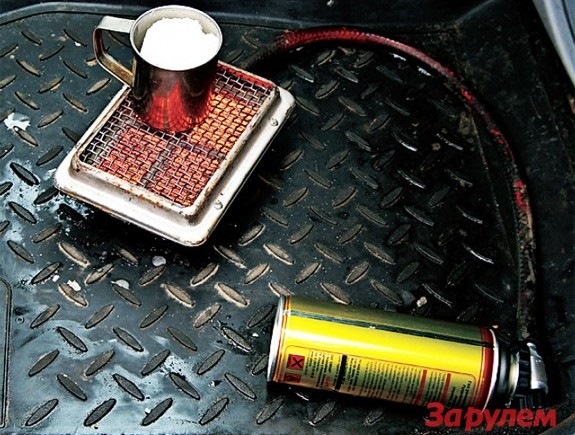

Самодельный обогрев авто - делаем подогрев салона своими руками
Статья обновлена: 18.08.2025
Холодное время года превращает каждую поездку в испытание, особенно при запуске двигателя. Прогрев салона штатной печкой занимает долгие минуты, а морозный воздух дискомфортен для водителя и пассажиров.
Самостоятельное изготовление дополнительного обогревателя – практичное решение. Собранный своими руками прибор сэкономит бюджет, обеспечит быстрый комфорт и даст ценный опыт модернизации автомобиля.
Необходимые инструменты для самостоятельного монтажа
Качественная подготовка инструментария – обязательное условие для безопасной и эффективной установки обогревателя. Отсутствие нужных приспособлений не только увеличит время работы, но и может привести к повреждению элементов салона или электросистемы автомобиля.
Точный набор зависит от типа обогревателя (воздушный, жидкостный) и модели авто, однако базовый комплект универсален. Убедитесь, что все инструменты исправны и доступны до начала монтажных операций.
Базовый набор инструментов
- Электромонтажный комплект: кусачки, стриппер для снятия изоляции, кримпер для обжима клемм.
- Набор отверток: крестовые и шлицевые различных размеров с магнитными наконечниками.
- Автомобильные ключи: торцевые головки (8-17 мм), трещотка, вороток, набор рожковых ключей.
- Контрольно-измерительные приборы: мультиметр для проверки напряжения и целостности цепи.
| Дополнительные приспособления | Назначение |
|---|---|
| Термоусадочные трубки + фен | Герметизация и изоляция соединений проводов |
| Автомобильный пылесос | Очистка посадочных мест перед установкой |
| Пластиковые монтажные лопатки | Аккуратный демонтаж панелей без царапин |
| Фонарь-налобник | Освещение скрытых зон монтажа (под торпедой, сиденьями) |
При работе с жидкостными обогревателями добавьте в список ключи для трубных соединений и емкость для слива антифриза. Для фиксации проводки запаситесь нейлоновыми стяжками и крепежными хомутами соответствующего диаметра.
Расчет оптимальной мощности обогрева для вашего авто
Неверный подбор мощности ведет к двум критическим проблемам: слабый обогреватель не прогреет салон в мороз, а избыточно мощный создаст риск перегрузки бортовой сети, возгорания проводки или выхода из строя генератора. Точный расчет учитывает не только желаемую температуру, но и физические параметры автомобиля.
Основой служит объем воздуха в салоне (V) и требуемый перепад температур (ΔT) между улицей и салоном. На эти данные накладывается коэффициент теплопотерь (k), который отражает утечки тепла через стекла, уплотнители и кузов. Формула базовой мощности (P) в ваттах: P = V × ΔT × k × 0.336, где 0.336 – константа (Вт/м³×°C).
Факторы, влияющие на коэффициент теплопотерь (k)
- 0.04–0.05: Новые автомобили с качественной шумоизоляцией, двойными стеклами.
- 0.06–0.08: Среднее состояние (стандартная заводская изоляция, возраст до 10 лет).
- 0.09–0.12: Старые авто, изношенные уплотнители, отсутствие дополнительного утепления.
| Объем салона (м³) | ΔT=20°C (лёгкий мороз) | ΔT=30°C (мороз до -15°C) | ΔT=40°C (сильный мороз) |
|---|---|---|---|
| 2.5 (компактный) | 65–100 Вт | 100–150 Вт | 135–200 Вт |
| 4.0 (седан) | 105–160 Вт | 160–240 Вт | 215–320 Вт |
| 6.0 (внедорожник) | 160–240 Вт | 240–360 Вт | 320–480 Вт |
Пример расчета для седана (V=4 м³, ΔT=30°C, k=0.07):
P = 4 × 30 × 0.07 × 0.336 ≈ 282 Вт. С учетом запаса в 15–20% выбирайте устройство на 320–350 Вт.
Проверьте нагрузочную способность автоэлектрики: суммарный ток обогревателя не должен превышать 70% номинала предохранителя прикуривателя (обычно 10–15А = 120–180Вт для 12В). Для мощных систем (>150Вт) обязателен монтаж через отдельный кабель с реле и предохранителем, подключенный напрямую к АКБ.
Выбор места установки в салоне: основные критерии
Правильное расположение обогревателя напрямую влияет на эффективность теплопередачи, безопасность пассажиров и сохранность элементов интерьера. Необходимо учитывать циркуляцию воздушных потоков в салоне и потенциальные риски перегрева близлежащих поверхностей.
Избегайте мест, где устройство может контактировать с легковоспламеняющимися материалами (обивка сидений, ковры) или мешать водителю. Оптимальная точка обеспечивает равномерный прогрев пространства без создания дискомфорта.
Ключевые аспекты размещения
- Безопасность: Минимальное расстояние 20 см от сидений, пластиковых панелей и текстиля.
- Циркуляция воздуха: Зоны с естественным движением потоков (у центрального тоннеля, под передними сиденьями).
- Защита от влаги: Исключение мест скопления конденсата (под ковриками, у дверных проемов).
- Доступность проводки: Близость к штатным электроцепям для упрощения подключения.
| Рекомендуемые зоны | Критичные ограничения |
| Центральная консоль (нижняя часть) | В непосредственной близости от педалей |
| Пространство под передними креслами | Рядом с топливными магистралями |
| Задняя полка (при вентиляции стекла) | В зоне движения головы пассажиров |
Обязательно проверьте отсутствие деформации пластика при пробном монтаже и обеспечьте надежную фиксацию корпуса. Продумайте трассировку проводов вне зон трения о подвижные элементы (руль, педали, регулировки сидений).
Разборка трансмиссионного тоннеля и панелей для прокладки проводов
Демонтаж трансмиссионного тоннеля требует последовательного снятия пластиковых элементов салона. Начните с отключения аккумулятора для предотвращения короткого замыкания. Определите точки крепления тоннеля: обычно они скрыты под декоративными заглушками, резиновыми ковриками или пепельницами.
Подготовьте пластиковый монтажный инструмент для щадящего демонтажа клипс и набор торцевых ключей. Соблюдайте маркировку снятых деталей – это критично для корректной сборки. Уделите внимание электроразъемам в зоне тоннеля (прикуриватель, подогрев сидений), которые необходимо отсоединить перед полным демонтажем.
Пошаговая последовательность работ
- Снятие центральной консоли:
- Извлеките подлокотник, пепельницы, стаканы
- Открутите винты под резиновыми вставками
- Пластиковым инструментом отсоедините клипсы по периметру
- Демонтаж боковых накладок тоннеля:
- Снимите заглушки крепежных винтов возле педального узла
- Отщелкните клипсы, удерживающие панели в районе кресел
- Аккуратно отведите панели от кузова
- Отсоединение трансмиссионного тоннеля:
- Выкрутите крепежные болты (обычно 4-6 шт.) через технологические отверстия
- Отсоедините разъемы датчиков и подсветки селектора КПП
- Потяните тоннель вертикально вверх, освобождая направляющие шпильки
При прокладке кабелей используйте заводские каналы вдоль порогов. Фиксируйте провода пластиковыми хомутами каждые 15-20 см, избегайте контакта с подвижными элементами рулевой колонки и тягами КПП.
Проверьте трассировку: все провода должны лежать без натяжения, исключая перегибы и трение о металлические кромки. Перед сборкой протестируйте работоспособность обогревателя при подключенном аккумуляторе.
Подготовка питающего кабеля: сечение и изоляция
Правильный выбор сечения кабеля критичен для безопасной работы самодельного обогревателя. Недостаточное сечение приводит к перегреву проводов, оплавлению изоляции и риску возгорания. Всегда учитывайте максимальную мощность нагревательного элемента и длину кабеля от источника питания (АКБ или прикуривателя) до места установки обогревателя.
Для расчета минимального сечения кабеля используйте формулу: S = (I * L * 0,017) / ΔU, где S – сечение в мм², I – сила тока (А), L – длина кабеля в метрах (туда и обратно!), ΔU – допустимое падение напряжения (обычно 0,5В). Ток рассчитывается по формуле I = P / U, где P – мощность обогревателя (Вт), U – напряжение бортовой сети (12В). Для мощностей свыше 150Вт обязателен прямой монтаж на АКБ через предохранитель.
Рекомендуемые сечения кабеля
| Мощность обогревателя (Вт) | Примерный ток (А) | Сечение кабеля (мм²) | Макс. длина* (м) |
|---|---|---|---|
| до 100 | ~8 | 1.0 | 3 |
| 100-200 | ~17 | 2.5 | 2.5 |
| 200-300 | ~25 | 4.0 | 2 |
| 300-500 | ~42 | 6.0 | 1.5 |
*Длина указана для двухжильного кабеля (сумма длины "+" и "-" линий) при ΔU=0.5В.
Требования к изоляции:
- Используйте только медные провода в термостойкой изоляции (марки ПВС, КГ, ШВВП с индексом "нг" или "LS").
- Избегайте кабелей с хрупкой изоляцией (например, ПУНП) или алюминиевых жил.
- На участках возле двигателя применяйте теплоизоляционные рукава или гофру, устойчивые к маслам и температуре до 120°C.
Обязательные этапы монтажа:
- Зачистка концов кабеля на 8-10мм с последующей обжимкой медными наконечниками (гильзами).
- Установка предохранителя в разрыв "+" провода в 10-15см от АКБ (номиналом на 20-30% выше рабочего тока).
- Фиксация кабеля пластиковыми хомутами через каждые 20см с защитой от перетирания о металлические кромки.
Прокладка проводки через моторный отсек в салон
Основная задача – безопасно провести силовой кабель от аккумулятора через металлический щит моторного отсека в салон. Требуется герметичность ввода и защита провода от перетирания. Стандартное решение – использование штатных резиновых заглушек (сальников) в моторном щите, через которые уже проходит заводская проводка.
Обязательно установите предохранитель на плюсовой провод в 15-30 см от клеммы АКБ до ввода в салон. Сечение провода выбирайте с запасом: минимум 2.5 мм² для нагрузки до 15А, 4-6 мм² для мощных обогревателей. Используйте только медь в термостойкой изоляции.
Пошаговая прокладка
- Поиск штатных заглушек
Осмотрите моторный щит со стороны двигателя. Найдите резиновые пробки диаметром 2-4 см, часто расположенные:- За блоком предохранителей
- Рядом с главным жгутом электропроводки
- В районе педального узла (со стороны салона)
- Подготовка ввода
Снимите заглушку, очистите посадочное место. Аккуратно прорежьте крестообразный надрез в центре резинки ножом. Для толстых проводов сделайте отдельное отверстие термостойким герметиком после прокладки. - Продевание кабеля
Используйте металлическую проволоку-проводник:- Согните конец проволоки в крюк со стороны салона
- Прикрепите кабель изолентой, оставив "хвост" 10 см
- Медленно протяните сборку, контролируя отсутствие перегибов
- Фиксация и герметизация
- Закрепите провод пластиковыми хомутами к штатным жгутам через каждые 20 см
- Наденьте на кабель термоусадку в месте контакта с металлом щита
- Заполните зазоры сальника автомобильным герметиком (например, Loctite 5910)
Критические требования безопасности
| Риск | Меры предотвращения |
|---|---|
| Короткое замыкание | Обязательная установка предохранителя у АКБ + изоляция всех соединений термоусадкой |
| Перегрев провода | Защита гофротрубкой в зоне выпускного коллектора, расстояние от горячих узлов ≥10 см |
| Протечки | Двойная герметизация: силикон снаружи + резиновый сальник внутри |
| Вибрация | Жесткая фиксация хомутами, демпферные петли возле двигателя |
После прокладки проверьте целостность изоляции мультиметром в режиме прозвонки на массу. Убедитесь в отсутствии перетяжек и натяжения провода при повороте руля. Трасса не должна касаться подвижных элементов ГУР или троса сцепления.
Подключение к аккумулятору с обязательным предохранителем
Прямое подключение к клеммам аккумулятора – наиболее надежный способ питания мощного обогревателя. Это гарантирует стабильное напряжение без риска перегрузки штатной электропроводки автомобиля.
Используйте медный многожильный провод в термостойкой изоляции сечением не менее 2.5 мм² для токов до 15А. Длину кабеля минимизируйте, но предусмотрите слабину для вибрации и обслуживания аккумулятора.
Критические этапы подключения
Обязательная установка предохранителя – ключевое требование безопасности. Размещайте его максимально близко к плюсовой клемме АКБ (не дальше 30 см). Это защитит цепь от возгорания при коротком замыкании.
Порядок монтажа:
- Отсоедините минусовую клемму аккумулятора
- Закрепите держатель предохранителя возле АКБ
- Проложите кабель через технологические отверстия кузова с защитой гофротрубкой
- Подключите плюсовой провод через предохранитель к клемме "+" АКБ
- Подсоедините минусовой провод напрямую к клемме "-" или массе кузова
- Надежно зафиксируйте кабель стяжками, исключив контакт с подвижными частями
Требования к защите цепи:
| Мощность обогревателя | Номинал предохранителя | Сечение провода |
| до 150 Вт | 15А | 1.5 мм² |
| 150-300 Вт | 30А | 2.5 мм² |
| 300-500 Вт | 50А | 4.0 мм² |
После подключения проверьте отсутствие искрения под нагрузкой и нагрев контактов. Регулярно осматривайте целостность изоляции и надежность клеммных соединений.

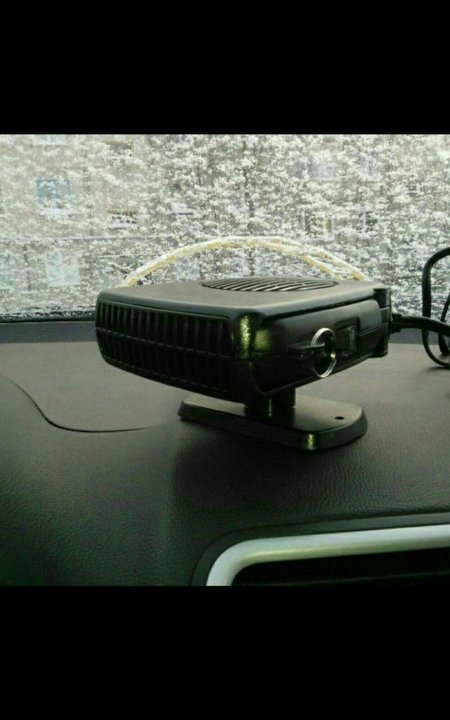

Монтаж и крепление корпуса электрического обогревателя
Определите место установки с учетом свободного пространства под торпедо, отсутствия помех педалям и безопасности от контакта с горючими материалами. Обязательно предусмотрите доступ к кнопкам управления и свободную циркуляцию теплого воздуха. Проверьте трассировку воздуховодов системы отопления для возможной интеграции.
Используйте кронштейны из металла толщиной 1-2 мм, учитывая вибрационные нагрузки. При креплении к пластиковым элементам применяйте технологические платформы из фанеры или текстолита для распределения усилий. Фиксируйте корпус минимум в четырех точках резиновыми демпферами для гашения вибраций.
Технология установки
Ключевые этапы монтажа:
- Разметка точек крепежа через монтажные уши корпуса с использованием шаблона
- Сверление отверстий Ø4-5 мм с последующей антикоррозийной обработкой кромок
- Установка виброизолирующих проставок между корпусом и кузовом
- Фиксация болтами M4-M6 с контргайками и пружинными шайбами
Важно: Зазор между корпусом и элементами авто должен быть не менее 30 мм. При близком расположении к проводке установите термостойкий экран из асбестокартона или металла.
| Материал кузова | Тип крепежа | Доп. требования |
| Сталь | Болты с зубчатыми шайбами | Герметизация точек крепления |
| Пластик | Сквозные шпильки с термошайбами | Усиливающие пластины 20×20 мм |
| Алюминиевые сплавы | Заклепки/спецвинты | Электролитическая изоляция |
После фиксации проверьте отсутствие дребезжания при работе двигателя на разных оборотах. Убедитесь, что корпус не контактирует с подвижными элементами рулевого управления и тросами КПП. Обязательно протестируйте систему на максимальной мощности в течение 15 минут с контролем температуры смежных деталей.
Варианты установки топливного обогревателя в подкапотном пространстве
Монтаж топливного обогревателя под капотом требует тщательной проработки точек крепления и соблюдения правил пожарной безопасности. Ключевым аспектом является выбор зоны, исключающей контакт с подвижными деталями двигателя, вибрирующими элементами и источниками сильного нагрева.
Обязательным условием является обеспечение свободного доступа к устройству для технического обслуживания и ремонта. Необходимо продумать трассировку топливопроводов, электропроводки и воздуховодов, минимизируя изгибы и риски перетирания.
Распространённые схемы размещения
Основные подходы к интеграции включают:
- На лонжероне или боковой стенке подкапотного отсека
Преимущества: хорошая циркуляция воздуха, защита от грязи.
Недостатки: требуется усиленный кронштейн из-за вибраций. - На перегородке моторного щита (со стороны двигателя)
Преимущества: короткие коммуникации к салону.
Недостатки: риск передачи вибраций на кузов, сложность обслуживания. - На вспомогательной раме или кронштейне АКБ
Преимущества: использование существующих точек крепежа.
Недостатки: ограниченное пространство, тепловое воздействие от батареи.
| Критерий | Требования |
|---|---|
| Зазоры | Минимум 50 мм от движущихся частей, 100 мм от выпускного коллектора |
| Защита | Теплоизоляционный экран между обогревателем и узлами ДВС |
| Водостойкость | Расположение выше уровня возможного подтопления |
Важные этапы монтажа:
- Изготовление индивидуального кронштейна (сталь 2-3 мм) с виброгасящими прокладками
- Герметизация вводов топливной магистрали через кузовные отверстия
- Прокладка электрокабеля в гофротрубке с предохранителем у АКБ
- Изоляция выхлопной трубы обогревателя от пластиковых деталей
Обязательна проверка отсутствия перегибов топливного шланга и корректности работы вентилятора после установки. Рекомендуется использовать заводские топливные отводы для подключения к магистрали.
Подвод топлива: шланги, насосы и фильтры
Обеспечение стабильной подачи топлива к горелке обогревателя – критически важный этап. Неправильный выбор компонентов или их некорректный монтаж приведёт к перебоям в работе, затуханию пламени или даже возгоранию. Все элементы системы должны соответствовать типу топлива (бензин, дизель) и выдерживать давление, создаваемое насосом.
Шланги обязаны быть специализированными – изготовленными из химически стойких материалов (например, термостойкого бензомаслостойкого EPDM). Диаметр подбирается согласно рекомендациям производителя горелки. Обязательна защита от перетирания, перегибов и контакта с горячими поверхностями через гофру или термоизоляцию. Трассировка исключает петли, где может скапливаться воздух.
Ключевые компоненты и требования
Основные элементы подсистемы топливоподачи:
- Топливный насос:Тип (погружной/наружный) зависит от конструкции бака. Параметры: производительность (л/ч) и создаваемое давление (бар) должны строго соответствовать характеристикам горелки. Для бензиновых систем часто применяют маломощные насосы от карбюраторных авто (например, ВАЗ), для дизеля – более производительные.
- Топливный фильтр: Обязательная тонкой очистки (5-10 мкм) для защиты форсунки горелки от загрязнений. Устанавливается между баком и насосом (предварительная очистка) и/или между насосом и горелкой (финальная очистка). Регулярная замена – необходимость.
- Запорная арматура: Шаровый кран для аварийного перекрытия подачи топлива. Размещается в разрыв магистрали в легкодоступном месте.
| Компонент | Риск при ошибке | Критерий выбора |
|---|---|---|
| Шланг | Течь, разрыв, потеря герметичности | Стойкость к топливу, давление, температура |
| Насос | Недостаток/избыток топлива, перегрев | Совпадение параметров с горелкой |
| Фильтр | Засор форсунки, остановка горелки | Тонкость фильтрации, пропускная способность |
Особое внимание – электробезопасности подключения насоса. Цепь защищается предохранителем номиналом, указанным производителем насоса. Проводка выполняется сечением, исключающим нагрев, с качественной изоляцией. Обязательно предусмотрите аварийное отключение питания насоса вместе с обогревателем.
Подключение жидкостного обогревателя к системе охлаждения двигателя
Основная задача – интегрировать обогреватель в малый контур системы охлаждения для быстрого прогрева салона и двигателя. Выберите место установки: доступное для обслуживания, защищенное от вибраций и ударов, с учетом длины штатных патрубков. Убедитесь, что корпус не контактирует с подвижными элементами или проводкой.
Перекройте подачу антифриза, слейте часть ОЖ в чистую емкость. Врежьте тройники в шланги печки (подачу и обратку), используя металлические или качественные пластиковые фитинги. Избегайте резких изгибов патрубков – это снизит эффективность циркуляции.
Этапы подключения
- Врезка в малый контур:
- Подача обогревателя – между термостатом и входом в радиатор печки
- Обратка – между выходом печки и входом в водяной насос
- Монтаж патрубков:
- Обрежьте штатные шланги по размерам тройников
- Закрепите хомутами с шагом 2-3 см от края
- Исключите провисания – при необходимости используйте кронштейны
- Электроподключение:
- Питание – через реле от аккумулятора (сечение провода от 2.5 мм²)
- Предусмотрите предохранитель на 20-30А вблизи АКБ
- Управление – через штатный разъем печки или отдельную кнопку
После монтажа заполните систему антифризом, удалите воздух через пробки радиатора или специальные клапана. Проверьте герметичность на холостых оборотах, затем при нагрузке. Контролируйте уровень ОЖ первые 100-200 км пробега – возможна усадка патрубков.
Важно: Не подключайте обогреватель параллельно печке – это нарушит гидравлику контура. Используйте только рекомендованные производителем диаметры шлангов. При работе с электрооборудованием отключайте минусовую клемму АКБ.
Установка трубопроводов для циркуляции теплоносителя
Основная задача – обеспечить герметичную транспортировку антифриза от источника тепла (двигатель, котёл) к отопителю салона и обратно. Для этого используются гибкие термостойкие шланги из силикона или EPDM-резины, выдерживающие температуру до +120°C и давление до 3 атм. Диаметр трубопроводов должен строго соответствовать патрубкам отопителя и теплообменника двигателя, обычно 16-20 мм.
Прокладку магистралей выполняют по кратчайшему пути, избегая острых кромок кузова, подвижных элементов (рулевая колонка, педали) и горячих деталей (выпускной коллектор). Обязательно оставляют запас в 3-5 см на вибрацию. Фиксацию к кузову осуществляют пластиковыми хомутами через каждые 20-30 см, используя существующие отверстия или просверливая новые с последующей антикоррозийной обработкой. Места контакта с металлом защищают гофрой или термоизоляционной лентой.
Ключевые этапы и нюансы подключения
- Обрезка шлангов: Используйте острый нож, обеспечивая строго перпендикулярный срез. Заусенцы удалите надфилем.
- Подключение к патрубкам:
- Смажьте внутреннюю поверхность шлангов и внешнюю патрубков тосолом для легкой посадки.
- Наденьте шланг до упора на штуцер, оставив зазор 1-2 см до ограничительного кольца.
- Обжим хомутами:
Тип хомута Преимущества Недостатки Пружинный ("червячный") Простота установки, регулировка Склонность к ослаблению от вибраций Торцевой (Oetiker) Надёжная герметизация Требует специнструмента (клещи) Минимальный шаг установки: 2 хомута на каждый патрубок (основной + страховочный).
- Тестирование системы: Запустите двигатель, прогрейте до рабочей температуры. Проверьте места соединений на:
- Отсутствие подтёков антифриза
- Перегибы или трение шлангов
- Кавитационные шумы (признак воздушных пробок)
Особое внимание уделите уклону трубопроводов – избегайте «горбов», где может скапливаться воздух. При необходимости установите воздухоотводчики в верхних точках контура. Для защиты от замерзания в сильные морозы используйте антифриз с температурой кристаллизации на 10-15°C ниже ожидаемого минимума.
Монтаж помпы для принудительной циркуляции антифриза
Определите место установки помпы на малом контуре печки. Оптимально – между выходом из блока цилиндров и входом в радиатор отопителя, максимально близко к печке. Убедитесь в отсутствии помех движущимся деталям, проводке и легком доступе для обслуживания.
Подготовьте поверхность крепления: обезжирьте металл, нанесите антикоррозийный грунт. Используйте кронштейн из комплекта помпы или изготовьте индивидуальный, обеспечив жесткую фиксацию без вибраций. Допустимый угол наклона вала электродвигателя – не более 45°.
Подключение электрики и гидравлики
- Электропитание: Подключите «+» провод к реле, управляемому замком зажигания, «-» – к кузову. Сечение провода – не менее 2.5 мм², обязательна установка предохранителя на 15-20А вблизи АКБ.
- Гидравлика: Врежьте помпу в разрыв шланга печки. Стрелка на корпусе должна совпадать с направлением потока антифриза (от двигателя к радиатору). Используйте хомуты с червячным механизмом, избегая пережатия патрубков.
| Параметр | Требование |
|---|---|
| Момент затяжки хомутов | 1.5-2 Н∙м |
| Заполнение системы | Через расширительный бачок с прогревом на холостых оборотах |
После запуска двигателя проверьте герметичность соединений и работу помпы на всех режимах. При появлении воздушных пробок (характерные булькающие звуки) заглушите мотор, дождитесь остывания и долейте антифриз до нормы.
Разметка и вырезка отверстий под воздуховоды
Тщательно определите места установки воздуховодов на торпедо или центральной консоли, учитывая конструкцию салона и расположение штатных элементов управления. Используйте бумажный шаблон или макет воздуховода для точной разметки контуров на пластике, контролируя симметрию и соблюдая расстояния до критичных узлов (электропроводка, органы управления печкой).
Перед резкой демонтируйте панели торпедо, если это необходимо для безопасного доступа к внутренним полостям. Проверьте трассировку штатных жгутов и шлангов за зоной реза, чтобы исключить их повреждение. Нанесите разметку несмываемым маркером или шилом, дублируя линии с обратной стороны панели для визуального контроля при обработке.
Технология вырезки
Для формирования отверстий используйте инструменты в последовательности:
- Стартовые отверстия: Просверлите дрелью с коронкой Ø 10-12 мм по углам контура для ввода полотна.
- Черновая резка: Выпилите лобзиком с пилкой по пластику основной контур, оставляя запас 2-3 мм от линии разметки внутрь.
- Чистовая обработка: Снимите излишки материала напильником или бормашиной, точно следуя разметке. Скруглите острые кромки наждачной бумагой.
Важно: При работе с электроинструментом избегайте вибраций панели – фиксируйте её струбцинами. Используйте средства защиты глаз и органов дыхания от пластиковой пыли. Для сложных криволинейных вырезов применяйте термофен с последующей калибровкой шаблоном.
| Материал панели | Рекомендуемый инструмент | Скорость реза |
| Твердый пластик (ABS) | Лобзик, фреза | Средняя |
| Мягкий пластик (PP) | Нож, бормашина | Низкая |
| Композитные панели | УШМ с отрезным диском | Высокая (с охлаждением) |
Проверьте геометрию готовых отверстий установкой воздуховодов – зазоры не должны превышать 1-2 мм. При необходимости произведите локальную подгонку паяльником с насадкой для разогрева кромок. Убедитесь в отсутствии заусенцев, способных повредить уплотнители воздуховодов.
Сборка системы воздушных каналов для распределения тепла
Основная задача – создать разветвлённую сеть каналов, равномерно доставляющих прогретый воздух от самодельного нагревателя к ключевым зонам салона: ногам водителя и пассажиров, области лобового стекла и задней части салона. Для этого потребуется гибкий термостойкий воздуховод, например, алюминиевая гофра или силиконовые трубки, способные выдерживать температуру до 80-100°C без деформации.
Начинают с проектирования трассы: определяют точки забора воздуха (выходное отверстие обогревателя) и конечные точки подачи. Учитывают препятствия – элементы конструкции авто, проводку, педали. Оптимально разделить поток на 2-3 направления через пластиковые тройники или самодельные переходники из жести, избегая резких изгибов труб (радиус поворота ≥ 2 диаметров канала).
Монтаж и фиксация воздуховодов
Порядок сборки:
- Раскрой трубок: отмеряют и отрезают отрезки воздуховодов с запасом 10-15 см на каждую ветку.
- Соединение узлов: тройники и переходники плотно обжимают хомутами на выходах нагревателя и в точках разветвления.
- Прокладка магистралей: трубы фиксируют под торпедо или вдоль порогов пластиковыми стяжками, скобами из алюминиевой ленты либо кронштейнами, исключая контакт с подвижными деталями.
- Установка дефлекторов: на концах каналов монтируют регулируемые решётки или пластиковые насадки для направления потока.
Ключевые требования к системе:
- Герметичность стыков – утечки снижают КПД.
- Теплоизоляция – участки возле легкоплавких элементов (пластик, провода) обматывают базальтовым шнуром.
- Безопасный зазор ≥ 3 см от топливных магистралей и электрооборудования.
| Материал | Плюсы | Минусы |
|---|---|---|
| Алюминиевая гофра | Долговечность, гибкость | Шумность потока |
| Силиконовые трубки | Термостойкость, бесшумность | Высокая стоимость |
| Пластиковые короба | Жёсткость, эстетика | Сложность монтажа в криволинейных зонах |
Установка и фиксация дефлекторов на торпедо или центральном тоннеле
Перед установкой тщательно протрите спиртовым раствором зоны крепления на торпедо или центральном тоннеле для удаления пыли и жира. Продумайте траекторию воздушного потока: дефлекторы должны направлять воздух к водителю и пассажирам, не создавая слепящих струй. Проверьте, не будут ли элементы перекрывать доступ к кнопкам или вентиляционным решёткам.
Используйте двухсторонний автомобильный скотч 3M VHB толщиной 1-2 мм – он обеспечит надёжное крепление даже при вибрациях. Снимите защитную плёнку только с одной стороны ленты, аккуратно прижмите её к корпусу дефлектора, затем удалите второй защитный слой. Совместите дефлектор с намеченной позицией и сильно придавите на 30 секунд, особенно по краям.
Рекомендации по усилению фиксации
- Для неровных поверхностей: нанесите точечно термоклей по периметру основания перед фиксацией скотчем.
- При монтаже на кожаную торпеду: обезжирьте поверхность уайт-спиритом (проверив предварительно на незаметном участке).
- Контроль положения: временно закрепите дефлекторы пластилином, включите печь на максимум и проверьте распределение воздуха.
Важно: Не используйте жидкую химию (растворители, WD-40) возле установленных дефлекторов – они разрушают клеевой слой. Для демонтажа прогрейте скотч феном на средней мощности и аккуратно подденьте пластиковым шпателем.
Монтаж управляющего контроллера и термостата в салоне
Контроллер размещается в зоне доступности водителя – на центральной консоли, под панелью приборов или в бардачке. Термостат монтируется в месте точного замера температуры: на торпедо под дефлектором, в стойке лобового стекла или под сиденьем, исключая прямое воздействие нагревателей и сквозняков.
Проводка прокладывается через технологические отверстия в кузове с защитой гофротрубкой. Силовые кабели от аккумулятора (через предохранитель 10-15А) подключаются к клеммам контроллера согласно схеме. Сигнальные провода термостата соединяются с разъемом управления, избегая натяжения.
Последовательность подключения
- Зафиксируйте контроллер саморезами/двусторонним скотчем
- Закрепите термостат термоклеем или пластиковыми хомутами
- Проложите кабель питания (красный +12В) через штатный сальник в моторном отсеке
- Подсоедините черный провод (масса) к кузову в салоне
- Скоммутируйте термостат с контроллером экранированным 2-жильным кабелем
Типовая распиновка контроллера:
| Клемма | Назначение | Цвет провода |
| BAT+ | Питание от АКБ | Красный |
| GND | Кузовная масса | Черный |
| TEMP IN | Датчик температуры | Синий/зеленый |
| LOAD | Выход на реле обогрева | Желтый |
Критические ошибки монтажа:
- Установка термостата возле вентиляционных каналов
- Прокладка проводов без защиты от вибрации
- Отсутствие предохранителя в цепи +12В
- Параллельное подключение к штатной электропроводке без реле
Подключение кнопок управления на приборной панели
Определите место установки кнопок на приборной панели, учитывая эргономику и удобство доступа. Подготовьте отверстия под размеры выбранных переключателей, используя дрель с коронкой или нож для точной подгонки пластика. Убедитесь, что элементы не мешают рулевому управлению и важным индикаторам.
Проложите проводку от блока управления обогревателем к кнопкам, фиксируя кабели пластиковыми хомутами. Используйте многожильные медные провода сечением 1.5-2.5 мм², выделив отдельные линии для питания, управления и подсветки. Обязательно устанавливайте предохранитель в разрыв цепи +12В рядом с источником питания.
Последовательность подключения
- Цепь питания: подключите +12В от аккумулятора через предохранитель к центральному контакту кнопки.
- Управляющий сигнал: от свободного контакта кнопки проведите провод к управляющему реле обогревателя.
- Подсветка: соедините контакты светодиода кнопки с габаритным освещением автомобиля.
- Масса: закрепите общий провод на кузовном болте с очищенным от краски контактом.
| Цвет провода | Назначение | Точка подключения |
|---|---|---|
| Красный | +12В питание | Через предохранитель к АКБ |
| Синий | Сигнал управления | Клемма реле обогревателя |
| Желтый | Подсветка | Цепь габаритов |
| Черный | Масса | Кузов (точка заземления) |
Проверьте мультиметром отсутствие короткого замыкания перед включением. После монтажа протестируйте функциональность: при нажатии кнопки должно срабатывать реле обогревателя, а подсветка – активироваться с габаритами. Изолируйте все соединения термоусадкой для защиты от влаги и вибраций.
Организация выхлопной системы для дизельных нагревателей
Правильная организация выхлопной системы критически важна для безопасности, так как дизельные нагреватели выделяют угарный газ (CO), не имеющий запаха и цвета. Негерметичная конструкция или ошибки в трассировке трубопровода могут привести к проникновению токсичных газов в салон, создавая прямую угрозу жизни водителя и пассажиров.
Конструкция выхлопной системы должна обеспечивать полный отвод продуктов сгорания за пределы автомобиля. Обязательными требованиями являются использование термостойких материалов, отсутствие контакта с легковоспламеняющимися элементами кузова, надежная фиксация труб и предотвращение образования конденсата внутри системы.
Ключевые аспекты монтажа
- Трассировка трубопровода: труба выводится под днище автомобиля с уклоном от нагревателя для стока конденсата. Изгибы должны быть плавными, без резких углов.
- Герметизация соединений: стыки обрабатываются жаростойким герметиком (выдерживающим >500°C) или свариваются. Обязательна проверка на отсутствие зазоров.
- Теплоизоляция: участки вблизи топливных магистралей или пластиковых элементов изолируются негорючими материалами (базальтовая вата, асбестовые полотна).
Рекомендуемые материалы для компонентов системы:
| Компонент | Материал | Требования |
|---|---|---|
| Труба | Нержавеющая сталь | Толщина от 0.8 мм, стойкость к коррозии |
| Хомуты крепления | Оцинкованная сталь | Дополнительная термоизоляция в точках контакта с кузовом |
| Выхлопной наконечник | Алюминиевый сплав | Защита от попадания воды и грязи, длина ≥ 30 см от кузова |
- Проверьте расстояние от выхлопного отверстия до вентиляционных заборов авто (минимум 50 см).
- Исключите вибрацию труб: крепите хомутами через каждые 30-40 см с резиновыми демпферами.
- После монтажа запустите нагреватель на 10 минут, контролируя салон на наличие запахов выхлопа.
Важно: ежегодно осматривайте систему на трещины и коррозию, особенно в зонах сгибов.
Герметизация мест прохода труб через кузовные детали
Качественная герметизация отверстий под трубы отопителя критически важна для защиты салона от проникновения влаги, выхлопных газов, пыли и дорожных реагентов. Неплотный монтаж неизбежно приведёт к коррозии металла кузова в зоне врезки и постоянным проблемам с сыростью внутри автомобиля.
Перед установкой труб необходимо тщательно очистить металл вокруг подготовленных отверстий от грязи, старой краски, ржавчины и обезжирить поверхность. Края отверстий рекомендуется обработать антикоррозийным составом, даже если используется резиновая или пластиковая втулка.
Основные методы герметизации
Выбор оптимального способа зависит от диаметра труб, конструкции кузова и доступного пространства:
- Резиновые сальники (уплотнительные манжеты): Готовые изделия с внутренним диаметром, соответствующим трубе, и фланцем для прижима к кузову. Требуют точного совпадения размеров отверстия и трубы. Монтаж осуществляется с нанесением герметика под фланец.
- Резиновые втулки (проходные гильзы): Цилиндрические втулки, плотно вставляемые в отверстие кузова. Труба пропускается через центральное отверстие втулки. Зазор между трубой и втулкой заполняется термостойким герметиком (например, на силиконовой основе).
- Самодельные прокладки: Вырезаются из толстой термостойкой резины (например, из ремня ГРМ) или технической пробки. Форма должна повторять контур места установки (обычно круглая). Обязательна обработка герметиком с обеих сторон прокладки при установке.
- Герметики и мастики: Используются как дополнение к механическим уплотнителям (манжетам, втулкам, прокладкам) для заполнения микронеровностей. Не применяются как основной/единственный метод изоляции! Основные типы:
- Термостойкий силикон: Устойчив к температуре и вибрации, остается эластичным.
- Автомобильная мастика (типа "Боди"): Обеспечивает отличную адгезию и влагозащиту, но менее эластична.
- Анаэробные герметики: Затвердевают в отсутствии воздуха, удобны для труднодоступных мест.
После установки труб и нанесения герметика необходимо дождаться полной полимеризации состава (согласно инструкции производителя) прежде чем запускать систему отопления и подвергать её нагрузкам.
Защита проводки от перетирания в подвижных зонах
Подвижные элементы кузова (двери, сиденья, рулевая колонка) создают постоянное трение и вибрацию, что приводит к истиранию изоляции проводов и коротким замыканиям. Недостаточная защита кабелей в таких зонах – частая причина выхода обогревателя из строя и пожароопасных ситуаций.
Обязательно проложите проводку через гибкие гофротрубки из термостойкого пластика или силикона, избегая острых кромок металла. Используйте пластиковые хомуты с мягкими прокладками для фиксации жгутов, но не перетягивайте их, сохраняя естественную слабину для свободного хода узлов.
Ключевые методы защиты
- Пружинная спираль: Надевайте на провода в зоне сгиба (например, возле петель двери). Служит демпфером и предотвращает резкий перегиб.
- Термоусадка с клеевым слоем: Усиливает критичные участки, герметизирует соединения и повышает износостойкость.
- Кабельные цепи (если применимо): Для длинных трасс вдоль сидений – фиксируйте провода в пластиковом коробе-гармошке.
| Материал | Где применять | Ограничения |
|---|---|---|
| Гофра ПВХ | Пол, пороги, под капотом | Не для сильных изгибов |
| Силиконовая оплётка | Руль, педали, двери | Высокая стоимость |
| Тканевая изолента | Доп.фиксация, маркировка | Не заменяет основную защиту |
- Проверьте трассировку: При открытии дверей/сдвиге сидений провода не должны натягиваться.
- Изолируйте точки крепления: Под хомуты подкладывайте резиновые или войлочные прокладки.
- Тестируйте подвижность: После монтажа 10-15 раз имитируйте рабочие движения узла.
Теплоизоляция нагревательных элементов в зоне горючих материалов
Надёжная изоляция нагретых частей от контакта с легковоспламеняющимися материалами (пластик, ткань, резина, горючие жидкости) – критически важный этап сборки самодельного обогревателя. Прямой контакт или недостаточный отвод тепла от ТЭНа, спирали или выхлопного узла может привести к оплавлению, возгоранию или выделению токсичного дыма уже через несколько минут работы устройства.
Для изоляции используйте исключительно негорючие материалы, выдерживающие длительный нагрев до температур, значительно превышающих рабочие показатели нагревателя. Избегайте пластиков, дерева, картона, текстиля и материалов с неподтверждёнными термостойкими свойствами даже на участках, кажущихся удалёнными от источника тепла – конвекция и теплопроводность быстро распространяют опасный нагрев.
Рекомендуемые материалы и методы изоляции
Базовые изоляторы для прямого контакта:
- Минеральная вата (базальтовая): Негорючая, выдерживает свыше +700°C. Обязательно заключайте в металлический кожух (оцинкованная сталь, алюминий) для предотвращения выветривания волокон и механической защиты.
- Асбестовый картон/шнур (с осторожностью): Высокая термостойкость (>+500°C), но токсичен при разрушении. Применяйте только в закрытых, недоступных для вдыхания конструкциях, с обязательной металлической оболочкой.
- Керамические изоляторы: Трубки, пластины, бусы для проводов и спиралей. Выдерживают экстремальные температуры, хрупкие.
Воздушные зазоры и экранирование:
- Организуйте минимальный зазор 50 мм между корпусом нагревателя/изоляции и любой горючей поверхностью салона.
- Устанавливайте отражающие металлические экраны (алюминий) между нагретой зоной и потенциально опасными участками для отвода теплового излучения.
Защита проводки и элементов управления:
- Провода в зоне нагрева используйте только в термостойкой силиконовой изоляции (маркировка RKGM, SiF) или в керамических трубках.
- Размещайте датчики температуры, плавкие вставки и блоки управления вне зоны прямого нагрева, на расстоянии.
| Материал | Макс. рабочая t° | Опасность | Применение |
|---|---|---|---|
| Базальтовая вата (в кожухе) | +750°C | Низкая (волокна) | Обмотка ТЭНов, корпусов |
| Асбест (закрытый) | +500°C | Высокая (пыль) | Прокладки, уплотнения |
| Стеклоткань | +450°C | Средняя (волокна) | Внешняя изоляция, экраны |
| Керамические трубки | >+1000°C | Низкая | Изоляция проводов, спиралей |
Обязательные проверки: Перед постоянной эксплуатацией проведите тестовый запуск обогревателя под присмотром на 30-60 минут. Контролируйте температуру всей конструкции (пирометром) и соседних деталей салона. Убедитесь в отсутствии локальных перегревов, тления, запаха гари или деформации материалов. Помните: экономия на качественной изоляции создаёт прямой риск пожара в автомобиле.
Правила безопасного заземления всех металлических элементов
Основная задача заземления – предотвратить поражение током при случайном контакте фазы с металлическими частями конструкции. Все нетоковедущие металлические компоненты обогревателя (корпус, крепеж, кожухи) должны быть соединены с «массой» автомобиля через надежную точку.
Используйте исключительно медные многожильные провода сечением не менее 4 мм² с надежной изоляцией, рассчитанной на высокие температуры. Категорически запрещено применять тонкие провода, алюминиевые жилы или скрутки – это создаст пожароопасность и нарушит целостность цепи.
Ключевые требования к монтажу
- Прямое подключение к кузову: Крепите заземляющий провод непосредственно к неокрашенной металлической поверхности кузова (очистите место контакта от краски, ржавчины и грязи до блеска).
- Надежный контакт: Используйте обжимные клеммы (например, «кольцо») с защитными колпачками и болтовое соединение с шайбой-гровером. Периодически проверяйте затяжку крепежа.
- Короткий путь: Минимизируйте длину заземляющего провода. Избегайте его натяжения, перегибов под острым углом и прокладки рядом с подвижными или нагревающимися элементами.
- Защита проводки: Проложите провод в гофротрубке и зафиксируйте пластиковыми хомутами. Исключите трение о острые кромки кузова.
- Изоляция цепи: Установите в разрыв заземляющего провода предохранитель, номинал которого соответствует мощности обогревателя (обычно 15-30 А). Расположите его максимально близко к источнику питания.
Перед первым включением обязательно проверьте мультиметром сопротивление между корпусом обогревателя и минусовой клеммой АКБ – оно должно стремиться к нулю (0.1-0.5 Ом). Отсутствие контакта или высокое сопротивление – признак опасного дефекта монтажа.
Тестирование системы на отсутствие утечек теплоносителя
Проверка герметичности – обязательный этап перед заполнением системы антифризом. Невыявленная утечка приведет к падению давления, перегреву двигателя и выходу обогревателя из строя.
Наиболее эффективный метод – опрессовка сжатым воздухом. Для этого потребуется компрессор с ресивером, манометр с диапазоном 0-2 бар и заглушки для патрубков системы.
Последовательность тестирования
- Отсоедините все патрубки отопителя от штатной системы охлаждения автомобиля
- Установите заглушки на выходные отверстия радиатора печки и шланги
- Подключите манометр к входному патрубку через тройник
- Подайте воздух под давлением 1.0-1.5 бар (проверьте паспортное значение радиатора)
Критерии успешного теста:
- Стрелка манометра стабилизируется в течение 30 секунд
- Отсутствие падения давления в течение 15 минут
- Нет слышимого шипения воздуха на соединениях
Обнаруженные утечки устраняются подтяжкой хомутов, заменой уплотнителей или пайкой радиатора. Повторная опрессовка обязательна после любого вмешательства.
| Проблема | Метод обнаружения |
|---|---|
| Утечка на стыках | Мыльный раствор на соединениях |
| Трещина в радиаторе | Погружение в воду с подачей воздуха |
Контрольная проверка электрических соединений мультиметром
После монтажа всех компонентов самодельного обогревателя критически важно проверить целостность и качество электрических соединений. Непроверенная проводка может привести к короткому замыканию, перегреву или полному отказу системы отопления.
Мультиметр позволяет объективно оценить параметры цепи до подачи питания. Основные задачи: выявление обрывов, проверка изоляции, контроль сопротивления нагревательных элементов и подтверждение корректного напряжения на управляющих элементах.
Порядок проверки соединений
Инструмент: Установите режим прозвонки (значок 🔊) или измерения сопротивления (Ω) на мультиметре.
- Отключите питание системы и снимите клеммы с АКБ
- Проверка цепей питания:
- Один щуп на "+" клемму предохранителя, второй – на входной контакт нагревателя
- Исправная цепь: звуковой сигнал или сопротивление близкое к 0 Ом
- Тестирование "массы":
- Щуп на корпус нагревателя, второй – на кузов авто (чистый металл без краски)
- Допустимое сопротивление: не более 0.5 Ом
- Контроль изоляции:
- Переключите мультиметр в режим мегаомметра (если есть)
- Замер между силовыми проводами и корпусом: значение > 1 МОм
| Параметр | Режим мультиметра | Нормальное значение |
| Целостность провода | Прозвонка/Ω | 0-0.5 Ом |
| Сопротивление ТЭНа | Ω (200 Ом) | Согласно паспорту (обычно 5-50 Ом) |
| Напряжение на термореле | V= (20V) | 12В при включенном зажигании |
| Утечка на корпус | Ω (2M) | >1 МОм |
Особое внимание уделите местам соединений: скруткам, клеммам возле нагревателя и реле. При расхождении показателей с нормой:
- Перезачистите контакты
- Проверьте фиксацию разъемов
- Замените поврежденные участки провода
Только после подтверждения исправности всех цепей допускается пробный запуск системы обогрева.
Запуск системы: последовательность включения компонентов
Перед первым запуском визуально проверьте надежность всех соединений и отсутствие оголенных проводов вблизи металлических деталей. Убедитесь, что аккумулятор автомобиля полностью заряжен и способен выдержать дополнительную нагрузку.
Откройте окна или двери салона для вентиляции на случай задымления при возможных неисправностях. Подготовьте мультиметр для контроля напряжения на ключевых узлах во время тестирования.
Поэтапный порядок активации
- Подача питания на систему управления: Включите главный тумблер или замок зажигания (если блок управления подключен через ACC)
- Активация контроллера: Запустите терморегулятор или микропроцессорный блок, установите минимальное значение температуры
- Запуск вентилятора: Включите обдув на самой низкой скорости после стабилизации работы электроники
- Подача напряжения на нагреватель: Через 15-20 секунд включите реле ТЭНа или керамического элемента
- Контрольная проверка: Убедитесь в равномерном нагреве и отсутствии:
- Искрения в местах соединений
- Запаха горелой изоляции
- Перегрева проводов
После успешного запуска плавно увеличивайте температуру нагревателя не более чем на 5°C за интервал, параллельно регулируя скорость вентилятора для равномерного распределения тепла. Избегайте максимальных режимов в первые 10 минут работы.
| Контролируемый параметр | Нормальное значение | Критическое значение |
| Потребляемый ток (А) | До 80% от номинала предохранителя | ≥90% от номинала |
| Температура кабеля (℃) | До 40 | ≥60 |
| Напряжение на клеммах (В) | 12.5-14.2 | <11.5 при нагрузке |
При появлении аномалий немедленно отключите систему по обратной последовательности: сначала нагревательный элемент, затем вентилятор, после - блок управления. Повторный запуск разрешайте только после устранения неисправности.
Настройка рабочих температур и режимов терморегулятора
Калибровка терморегулятора начинается с определения диапазона рабочих температур, соответствующих климатическим условиям эксплуатации автомобиля. Для этого устанавливаются минимальный порог включения нагрева (обычно +5...+10°C) и верхний предел отключения (не более +25°C), чтобы избежать перегрева салона и избыточной нагрузки на бортовую сеть. Используйте мультиметр для проверки соответствия показаний датчика температуры реальным значениям в контрольных точках.
Физическая настройка выполняется вращением регулировочного винта на механических термостатах или программированием цифровых контроллеров через кнопочный интерфейс. При отсутствии заводской шкалы температур применяйте эталонный термометр: разместите его рядом с датчиком термореле, затем опытным путем определите положение регулятора для срабатывания при достижении целевых значений. Обязательно проверьте гистерезис (разницу между температурами включения и выключения) – оптимально 3-5°C для предотвращения частых циклов работы.
Ключевые этапы настройки
- Тест безопасности: Убедитесь в срабатывании аварийного отключения при +30°C путем искусственного нагрева датчика феном
- Коррекция погрешностей: Компенсируйте тепловую инерцию добавкой +2-3°C к желаемой температуре, если датчик удален от зоны обогрева
- Режим антизамерзания: Настройте поддержание +3°C при длительной стоянке, подключив цепь через отдельный тумблер
| Режим | Рекомендуемая температура | Особенности реализации |
|---|---|---|
| Экспресс-прогрев | макс. +22°C | Автоотключение через 10 мин |
| Комфортный | +18...+20°C | Постепенное снижение мощности |
| Экономичный | +12...+15°C | Цикличная работа 5 мин/15 мин |
Для продвинутых систем с микроконтроллером (например, на Arduino) используйте прошивки с таймерными профилями: утренний прогрев перед поездкой, ночной поддержак с пониженным напряжением, автоматическое снижение мощности при падении напряжения бортовой сети ниже 12.8В. В цепь управления обязательно включайте предохранительное реле, разрывающее питание при превышении заданного времени непрерывной работы.
Измерение реального энергопотребления при максимальной нагрузке
Подключите мультиметр в режиме амперметра последовательно в цепь питания обогревателя, обеспечив надежный контакт щупов с клеммами. Включите все элементы системы на максимальный режим: нагревательные секции, вентилятор, дополнительные функции (например, обогрев стекол, если они запитаны от одного блока).
Зафиксируйте показания прибора после стабилизации тока (обычно через 1-2 минуты). Учитывайте падение напряжения в бортовой сети: при работающем двигателе замерьте напряжение на клеммах обогревателя и используйте его для точного расчета мощности по формуле P = U × I.
Ключевые аспекты и примерные значения
Для интерпретации результатов:
- Критический порог: ток не должен превышать 70-80% номинала предохранителя цепи.
- Типовые диапазоны:
- Керамические нагреватели (12V): 15-25А
- Воздушные ТЭНы (500-800Вт): 40-65А
- Комбинированные системы с вентилятором: +3-8А к базовой нагрузке
| Компонент | Напряжение (V) | Ток (A) | Мощность (Вт) |
|---|---|---|---|
| Нагревательная спираль | 12.8 | 18.3 | 234 |
| Вентилятор (max скорость) | 13.1 | 6.2 | 81 |
| Блок управления | 12.5 | 1.1 | 14 |
Сравните полученную суммарную мощность с возможностями генератора автомобиля: постоянная нагрузка свыше 50% номинала генератора требует модернизации электросистемы.
Установка дополнительных предохранителей в цепи управления
Интеграция дополнительных нагревательных элементов требует обязательной защиты цепи управления для исключения перегрузок и коротких замыканий. Без предохранителей высокий пусковой ток или неисправность реле могут повредить штатную электропроводку автомобиля, контроллеры или источник сигнала (например, кнопку включения).
Сечение проводов для цепи управления должно соответствовать нагрузке (обычно 0.5-1.5 мм²), но даже при правильном подборе предохранитель остается критичным элементом безопасности. Его номинал рассчитывается исходя из максимального тока коммутации реле (обычно 0.1-0.5А), а не мощности самого обогревателя.
Порядок подключения защиты
Выполняйте монтаж при отключенном минусовом проводе АКБ:
- Определите точку подключения сигнала управления:
- Штатная кнопка подогрева сидений
- Свободная позиция в блоке предохранителей
- Вывод магнитолы (через изолирующее реле)
- Установите миниатюрный держатель предохранителя в разрыв управляющего провода (между источником сигнала и катушкой реле).
- Подберите предохранитель:
Тип реле Рекомендуемый номинал Стандартное (40-80А) 2-5А Миниатюрное (20-30А) 1-3А - Проверьте мультиметром:
- Короткое замыкание на массу при отключенном реле
- Падение напряжения при включенной нагрузке (не более 0.2В)
Важно: Не используйте самодельные "жучки" или предохранители завышенного номинала – это провоцирует возгорание при КЗ. Для цепей питания обогревателя (не управления!) обязательна отдельная защита силовым предохранителем у АКБ.
Финишная сборка салона и контроль всех креплений
Соберите все элементы интерьера в обратной последовательности разборки, соблюдая порядок установки панелей и обивок. Убедитесь, что ковровые покрытия и звукоизоляция плотно прилегают к кузову, не перекрывая вентиляционные отверстия и монтажные точки обогревателя. Аккуратно заведите провода питания и управления в штатные каналы, избегая перегибов и контакта с движущимися частями.
Перед окончательной фиксацией панелей тщательно проверьте герметичность всех соединений трубопроводов и шлангов, особенно в местах ввода в салон. Используйте пластиковые хомуты для фиксации проводки через каждые 15–20 см, исключая провисание. Специальное внимание уделите зонам возле педального узла и рулевой колонки – трассы не должны препятствовать управлению автомобилем.
Ключевые этапы контроля
- Механическая фиксация: Затяните все саморезы и болты крепления облицовок с рекомендованным моментом. Проконтролируйте отсутствие трещин на пластике при установке клипс.
- Электрическая безопасность:
- Прозвоните цепи мультиметром на отсутствие КЗ
- Изолируйте каждую скрутку термоусадкой
- Убедитесь в отсутствии искрения при тестовом запуске
- Функциональное тестирование:
Параметр Метод проверки Равномерность прогрева Замер температуры в 3 точках салона через 10 мин работы Шумность системы Прослушивание посторонних звуков на всех скоростях вентилятора Стабильность работы 15-минутный цикл "макс. нагрев → выключение" (3 повтора)
После сборки выполните пробную поездку, обращая внимание на запах гари, нехарактерные шумы и стабильность температуры. Проверьте фиксацию элементов на неровной дороге – дребезжание панелей указывает на недостаточное крепление. Удостоверьтесь, что кнопки управления остаются доступными, а тепловые потоки не направлены прямо на пластиковые детали.
Особенности эксплуатации самодельных систем в зимний период
Главным риском при использовании самодельных обогревателей является повышенная пожарная опасность из-за перегрузки электропроводки автомобиля или контакта нагревательных элементов с горючими материалами салона. Недостаточная изоляция токоведущих частей, использование неавтомобильных материалов и ошибки в расчете мощности ведут к оплавлению пластика, коротким замыканиям и возгоранию при длительной работе в мороз.
Эффективность самоделок часто снижается из-за отсутствия точного терморегулирования – перегрев создает дискомфорт, а недостаточный нагрев не справляется с обледенением стекол при температурах ниже -20°C. Самодельные вентиляторные системы могут выйти из строя из-за замерзания конденсата на контактах или обледенения лопастей, особенно при использовании неподготовленных компьютерных кулеров.
Критические аспекты безопасности
- Контроль температуры: Обязательна установка биметаллических термореле или термопредохранителей, отключающих нагрев при превышении +80°C.
- Защита проводки: Сечение кабелей должно соответствовать пиковой нагрузке с запасом 20%, все соединения – изолированы термостойкими материалами.
- Испытания в реальных условиях: Тестирование системы на стоянке при -15°C...-25°C с контролем температуры ключевых узлов каждые 15 минут.
Распространенные ошибки: Использование керамических резисторов без принудительного обдува, крепление элементов на пластиковые панели, питание от прикуривателя вместо прямого подключения к АКБ через предохранитель.
| Проблема | Последствие | Мера профилактики |
| Образование конденсата в корпусе | Короткое замыкание | Герметизация влагозащитным силиконом |
| Перегрев точки подключения | Оплавление разъема | Установка клемм с медными наконечниками |
| Вибрация креплений | Обрыв проводов | Демпфирование резиновыми прокладками |
Эксплуатация требует ежедневной проверки целостности изоляции перед запуском и немедленного отключения при появлении запаха гари. Для минимизации рисков обогреватель следует размещать на металлической подложке (например, лист алюминия) и не оставлять включенным без присмотра более 30 минут.
Список источников
При подготовке материалов по самостоятельному изготовлению автомобильных обогревателей использовались проверенные технические ресурсы. Важно анализировать несколько источников для сравнения подходов и соблюдения правил электробезопасности.
Все указанные материалы доступны в открытом доступе и содержат практические схемы, расчёты мощности и предупреждения о типичных ошибках. Рекомендуется изучать их комплексно перед началом работ.
Электронные платформы
- Drive2.ru - разделы с мастер-классами пользователей по модернизации отопителей
- Тематические ветки на форумах: AutoClub (автоодесса), Chevrolet Club, Лада.Онлайн
- YouTube-каналы «Гараж 54», «Автоэлектрик ВЧ», «Чип-тюнинг» с видеоинструкциями
- Блоги радиолюбителей на Хабре и в ЖЖ с расчётами тепловых элементов
Специализированные материалы
- Руководства по электрооборудованию ВАЗ/ГАЗ 1990-2010 гг.
- Патентные описания компактных керамических нагревателей (RU №2653565)
- ГОСТ Р 41.100-2005 «Безопасность автотранспортных средств» (раздел 12)
