Самостоятельная проверка и настройка форсунок

Статья обновлена: 18.08.2025

Топливные форсунки – критически важный компонент системы впрыска любого современного двигателя. Их исправная работа напрямую влияет на расход топлива, мощность мотора, стабильность холостого хода и экологичность выхлопа. Со временем форсунки могут загрязняться, их производительность и качество распыла ухудшаются.

Своевременная диагностика и обслуживание форсунок позволяют избежать дорогостоящего ремонта. Многие проверки и даже очистку вполне реально выполнить самостоятельно, используя доступные инструменты и методы. Это требует внимательности и понимания принципов работы системы впрыска, но существенно экономит средства.

В статье подробно рассмотрим основные способы проверки форсунок без снятия с двигателя и на стенде, методы их очистки, а также процедуру регулировки производительности. Знание этих этапов поможет поддерживать систему впрыска в оптимальном состоянии.

Определение типа топливных форсунок в автомобиле

Точная идентификация типа форсунок – обязательный этап перед диагностикой или регулировкой, так как методы обслуживания механических, электромагнитных и пьезоэлектрических моделей существенно различаются. Неверное определение приведет к некорректным настройкам или повреждению компонентов.

Основные характеристики для распознавания включают конструкцию распылителя, количество контактов на электрическом разъеме, тип крепления к топливной рампе и специфические маркировки на корпусе. Источником достоверной информации всегда служит руководство по ремонту конкретной модели авто, но существуют практические методы определения.

Ключевые методы идентификации

• Визуальный осмотр разъёма:
  • 1 контакт – электромагнитная форсунка с общим питанием/массой через рампу
  • 2 контакта – стандартная электромагнитная (бензин/дизель)
  • Более 2 контактов – пьезоэлектрическая (современные дизели)
• Анализ конструкции:
  • Шарик или игла на выходном отверстии – механическая
  • Фильтр-сеточка в верхней части – электромагнитная
  • Многокомпонентный корпус с пьезоэлементом – пьезоэлектрическая
• Маркировки на корпусе: Комбинации букв/цифр (пример: Bosch 0 280 158 039) сверяют с онлайн-базами или каталогами производителей

Тип форсунки	Типичное применение	Ключевой признак
Механическая	Старые дизели без ЭБУ	Пружинный механизм, регулировка давления впрыска
Электромагнитная	Бензиновые MPI/GDI, Common Rail	Электромагнитная катушка, 1-2 контакта
Пьезоэлектрическая	Современные дизели Common Rail	Многослойный пьезоэлемент, 3+ контакта

Для проверки типа без демонтажа используют специальные тестеры, определяющие характер срабатывания клапана по звуку или осциллограмме. При отсутствии оборудования снимают одну форсунку, изучая маркировку и конструкцию, после чего ищут аналоги в технических базах данных. Помните: установка несоответствующих дубликатов вызовет сбои в работе двигателя.

Техника безопасности при работе с топливной системой

Работа с компонентами топливной системы требует предельной осторожности из-за высоких рисков возгорания и токсичности горючего. Несоблюдение правил может привести к тяжёлым ожогам, отравлениям или взрыву.

Топливо и его пары легко воспламеняются от открытого огня, искр, статического электричества или горячих поверхностей двигателя. Контакт с кожей вызывает раздражение, а вдыхание паров – головокружение и потерю сознания.

Обязательные меры предосторожности

1. Пожарная безопасность:
   • Работайте в проветриваемом помещении вдали от источников огня
   • Имейте огнетушитель класса В (порошковый или углекислотный)
   • Сбрасывайте статическое электричество, прикоснувшись к металлическому корпусу авто до начала работ
2. Защита здоровья:
   • Используйте химически стойкие перчатки (нитриловые/неопреновые)
   • Надевайте защитные очки при демонтаже форсунок
   • Применяйте респиратор при длительном контакте с парами топлива
3. Работа с давлением:
   • Снижайте давление в топливной рампе перед отсоединением магистралей
   • Не направляйте струю топлива из форсунки на кожу или открытые участки тела
   • Проверяйте целостность уплотнительных колец и шлангов

Перед запуском двигателя после сборки убедитесь в отсутствии протечек топлива. При попадании горючего на кожу немедленно промойте место контакта мыльным раствором. Запрещается курить, использовать паяльные лампы или инструменты, образующие искры, в радиусе 10 метров от рабочей зоны.

Снятие топливной рампы с форсунками

Перед демонтажом рампы обязательно снимите давление в топливной системе. Для этого найдите предохранитель топливного насоса в монтажном блоке автомобиля и извлеките его. Запустите двигатель и дайте ему поработать до полной остановки – это выработает остатки топлива в магистрали. Повторите попытку запуска 2-3 раза для полного сброса давления.

Отсоедините минусовую клемму аккумуляторной батареи. Аккуратно снимите разъемы питания с каждой форсунки, нажав на фиксаторы. Открутите топливоподводящую трубку от рампы (может потребоваться специальный ключ для топливных трубок), подготовьте тряпку для сбора возможных подтеков топлива. Ослабьте крепежные болты/гайки, удерживающие топливную рампу на впускном коллекторе.

Порядок демонтажа

1. Аккуратно потяните топливную рампу вверх вместе с форсунками, чтобы извлечь их из посадочных гнезд во впускном коллекторе.
2. Достаньте всю сборку (рампа с форсунками) из подкапотного пространства, избегая перегибов и повреждений топливных трубок или проводки.
3. Извлеките форсунки из рампы. Обычно они фиксируются металлическими скобами или пластиковыми защелками:
   • Скобы: аккуратно подденьте отверткой и снимите.
   • Защелки: отожмите фиксаторы пальцами или тонкой отверткой.

Деталь	Тип крепления	Особенности снятия
Форсунка	Скоба/Защелка	Не прикладывать усилие к электрическому разъему
Топливная рампа	Болты/Шпильки	Откручивать равномерно, крепеж может быть разной длины

Проверьте уплотнительные кольца форсунок (верхние и нижние) на рампе и коллекторе – они подлежат замене при обратной сборке. Очистите посадочные места форсунок в рампе от грязи мягкой ветошью без ворса. Храните форсунки только в чистой емкости, защитив открытые элементы от повреждений.

Очистка посадочных мест форсунок перед демонтажем

Перед извлечением форсунок критически важно удалить грязь и нагар вокруг их посадочных мест на впускном коллекторе. Накопившиеся отложения при попадании внутрь коллектора или топливной рампы могут вызвать засорение каналов, повреждение уплотнительных колец или нарушение герметичности после обратной установки. Пренебрежение очисткой многократно повышает риск необходимости дорогостоящего ремонта двигателя.

Используйте щетку с жестким синтетическим ворсом (не металлической!) и специальный очиститель карбюратора/впускного тракта. Распылите состав на область вокруг форсунки, выждите 5-7 минут для размягчения отложений, затем аккуратно обработайте щеткой. Особое внимание уделите пространству под разъемами и возле топливных трубок. Повторяйте процедуру до визуального удаления загрязнений.

Порядок действий и инструменты

Необходимые материалы:

• Очиститель карбюратора или инжектора
• Щетка с пластиковой/синтетической щетиной
• Чистые ветошь или салфетки без ворса
• Пластиковые скребки (опционально для плотного нагара)
• Сжатый воздух (рекомендуется)

Ключевые этапы:

1. Обесточьте автомобиль, сняв клемму с аккумулятора
2. Удалите защитный кожух двигатора (при наличии)
3. Тщательно продуйте зону вокруг форсунок сжатым воздухом
4. Нанесите очиститель, дождитесь реакции
5. Мягко обработайте поверхности щеткой
6. Удалите размягченную грязь ветошью
7. Повторите при необходимости для стойких загрязнений
8. Перед демонтажем обязательно просушите поверхности

Предупреждение: Запрещено использовать металлические щетки, ножи или абразивы – они оставляют царапины, нарушающие герметичность. Избегайте попадания очистителя на пластиковые детали и проводку. Работайте в проветриваемом помещении с использованием перчаток и защитных очков.

Аккуратное извлечение форсунок из топливной рампы

Перед началом работ убедитесь в отсутствии давления в топливной системе: отсоедините топливный насос и запустите двигатель до полной остановки. Отсоедините минусовую клемму аккумулятора и демонтируйте декоративную крышку двигателя для доступа к рампе. Аккуратно отсоедините электрические разъемы форсунок, нажав на фиксаторы – избегайте резких рывков за провода.

Ослабьте крепёжные болты топливной рампы динамометрическим ключом согласно спецификации производителя. Слегка приподнимая рампу, визуально проверьте состояние уплотнительных колец форсунок. Подготовьте чистую ветошь для защиты впускного коллектора от попадания мусора при извлечении.

Порядок демонтажа

1. Поочерёдное раскачивание: пальцами равномерно покачивайте корпус каждой форсунки из стороны в сторону без перекоса.
2. Контроль усилия: при сопротивлении смажьте посадочные места WD-40 и выждите 5 минут.
3. Извлечение: тяните строго вертикально, удерживая за металлическое основание – запрещено прикладывать усилие к электрическому разъёму!

Ошибка	Последствие
Перекос при вытягивании	Поломка пластикового корпуса
Использование плоскогубцев	Деформация уплотнений, царапины

Немедленно закройте отверстия впускного коллектора чистыми заглушками. Извлечённые форсунки поместите в герметичные контейнеры с маркировкой цилиндров для сохранения позиционной привязки. Проверьте состояние уплотнительных колец – при наличии трещин или деформаций обязательна замена комплектом.

Проведение визуального осмотра на механические повреждения

Тщательно очистите форсунку от грязи, нагара и масляных отложений с помощью мягкой щетки и специального очистителя. Убедитесь, что все поверхности доступны для детального осмотра, особенно уделяя внимание труднодоступным местам в районе крепления и соединений.

Осмотрите корпус форсунки под ярким освещением, используя увеличительное стекло при необходимости. Ищите трещины, сколы, глубокие царапины или следы деформации металла. Любое нарушение целостности корпуса недопустимо и требует замены детали.

Ключевые элементы для проверки

• Распылитель (носик): Проверьте целостность отверстий – они должны быть идеально круглыми, без заусенцев, эллипсности или забитости. Сколы или вмятины на кончике распылителя критичны.
• Пружинный корпус и регулировочные шайбы: Убедитесь в отсутствии трещин, коррозии или деформации. Проверьте состояние резьбы на регулировочных винтах и гайках.
• Штуцер подачи топлива и уплотнительные поверхности: Осмотрите на наличие задиров, вмятин, коррозии. Повреждения приведут к утечкам топлива.
• Уплотнительные кольца и прокладки: Проверьте их на эластичность, отсутствие трещин, разрывов, потертостей или сплющивания. Даже незначительные дефекты требуют замены уплотнений.
• Игла распылителя (если доступна для осмотра без разборки): Оцените состояние рабочей поверхности иглы на предмет задиров, царапин или коррозии. Любые дефекты нарушат герметичность и форму факела распыла.

Важно: Особое внимание уделите местам приложения усилий (например, грани под ключ) – там чаще всего возникают сколы или деформации. Наличие даже микротрещин является основанием для обязательной замены форсунки, так как они могут привести к внезапному разрушению под давлением.

Проверка электрической обмотки форсунки мультиметром

Перед началом измерений отсоедините электрический разъём форсунки и очистите её контакты от загрязнений. Убедитесь, что мультиметр переведён в режим измерения сопротивления (Ом) с диапазоном 0–200 Ом.

Проверьте целостность обмотки, приложив щупы прибора к контактам форсунки. Корректное сопротивление для большинства бензиновых инжекторов лежит в пределах 11–17 Ом, для дизельных – 0,2–3 Ом. Отклонение от этих значений указывает на неисправность.

Интерпретация результатов

Возможные сценарии:

• Сопротивление в норме – обмотка исправна.
• Бесконечное сопротивление (разрыв цепи) – обрыв катушки.
• Сопротивление близко к нулю – межвитковое замыкание.
• Показания "прыгают" – нестабильный контакт внутри катушки.

Дополнительные проверки:

1. Измерьте сопротивление между каждым контактом и корпусом форсунки – должно быть ∞ (изоляция не нарушена).
2. Сравните показания со значениями других форсунок автомобиля – расхождение более 1 Ом недопустимо.

Тип форсунки	Нормальное сопротивление (Ом)	Критичное отклонение
Бензиновая (высокоимпедансная)	11–17	±2 Ом
Дизельная (низкоимпедансная)	0,2–3	±0,5 Ом

При обнаружении несоответствий форсунку необходимо заменить. Помните: корректные показания мультиметра гарантируют лишь исправность обмотки, но не подтверждают правильность распыла топлива.

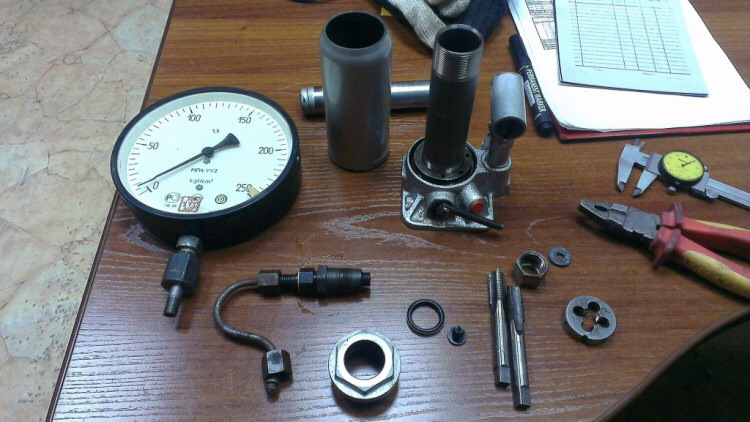

Сборка стенда для проверки герметичности в домашних условиях

Проверка герметичности форсунок – критически важный этап диагностики, предотвращающий утечку топлива после остановки двигателя. Для её проведения потребуется собрать простой стенд, имитирующий давление в топливной рампе. Основой послужит электрический топливный насос от любого инжекторного автомобиля, обеспечивающий необходимый напор.

Насос подключается к аккумулятору через реле и выключатель для безопасного управления. Выход насоса соединяется шлангом высокого давления с топливным фильтром (для очистки потока), а затем – с металлической или пластиковой трубкой, к которой будут крепиться форсунки. Обязательно установите манометр (0-6 атм) между фильтром и рампой для визуального контроля давления.

Компоненты и порядок сборки

Подготовьте следующие элементы:

• Топливный насос (бензиновый, с соответствующим рабочим давлением)
• Реле и выключатель для цепи питания насоса (12В)
• Топливные шланги высокого давления и хомуты
• Штуцеры и переходники для соединения компонентов
• Топливный фильтр тонкой очистки
• Манометр (шкала до 6-7 атм)
• Кусок топливной рампы или металлическая трубка с креплениями для форсунок
• Прозрачная ёмкость для обратного слива топлива

Последовательность монтажа:

1. Закрепите насос рядом с ёмкостью для обратки.
2. Соедините выход насоса → фильтр → манометр → имитацию рампы, используя шланги и переходники.
3. Подключите обратную магистраль от рампы в сливную ёмкость.
4. Соберите электрическую цепь: АКБ(+) → выключатель → реле → насос → АКБ(-).
5. Надёжно зафиксируйте все соединения хомутами.

Процедура проверки:

1. Установите форсунки в импровизированную рампу.
2. Подайте питание на насос, доведите давление до номинального для вашего авто (обычно 3-4 атм).
3. Отключите насос и наблюдайте за манометром 5-10 минут.
4. Утечка давления > 0.5 атм за 5 мин или капли топлива на сопле указывают на негерметичность.

Важно! Работайте в проветриваемом помещении, исключите источники открытого огня. Используйте защитные очки и перчатки.

Тестирование форсунок на герметичность под давлением

Для проверки герметичности форсунок необходимо создать рабочее давление в топливной рампе без запуска двигателя. Подключите диагностический сканер к ЭБУ автомобиля и активируйте режим принудительной работы топливного насоса. Альтернативный способ – подать напряжение напрямую на насос через реле или замкнуть соответствующие контакты в диагностическом разъеме.

После создания давления в системе внимательно осмотрите распылители всех форсунок. У исправных элементов топливо не должно просачиваться через уплотнительные кольца или игольчатый клапан. Особое внимание уделите стыкам между корпусом форсунки и топливной рампой – там часто образуются мокрые пятна при негерметичности.

Критерии оценки и последовательность действий

Нормой считается полное отсутствие капель на корпусе и распылителе в течение не менее 5 минут удержания давления. При обнаружении течи выполните следующие шаги:

1. Зафиксируйте номера негерметичных форсунок
2. Сбросьте давление через специальный клапан на рампе
3. Демонтируйте проблемные элементы

Основные причины нарушения герметичности:

• Износ уплотнительных колец (рекомендуется замена комплектом)
• Микротрещины в корпусе
• Деформация посадочного седла
• Зависание иглы распылителя из-за загрязнений

Признак неисправности	Вероятная причина	Способ устранения
Подтекание у крепления рампы	Повреждение уплотнительного кольца	Замена кольца с смазкой моторным маслом
Капли на распылителе	Загрязнение иглы клапана	Чистка ультразвуком или замена форсунки
Мокрый нагар на корпусе	Трещина в корпусе	Обязательная замена форсунки

Важно! Установку новых уплотнений выполняйте без перекосов, используя диэлектрическую смазку. После сборки повторите тест на герметичность для подтверждения устранения проблемы. Протекающие форсунки вызывают переобогащение топливной смеси и затрудненный пуск двигателя.

Контроль качества распыла топлива визуальным методом

Проверка формы факела выполняется на снятой форсунке, подключенной к топливной рампе или специальному стенду. При кратковременной подаче напряжения (имитация работы) оценивается характер выходящей струи. Качественный распыл должен формировать равномерный конус без видимых отдельных капель или струй.

Наблюдение ведется при хорошем освещении на темном фоне. Критически важны симметричность облака распыла, отсутствие "слепых" секторов и отклонений от геометрии конуса, заданной производителем. Любая асимметрия или локальные сгущения топлива указывают на засорение или износ распылителя.

Ключевые признаки дефектов

• Каплеобразование: Крупные капли вместо тумана
• Несимметричность: Перекошенная форма конуса
• Слив топлива: Подтекание после отключения
• Раздвоение струи: Явное разделение факела

Норма	Неисправность
Равномерный мелкодисперсный туман	Видимые струи или капли
Четкий конический факел	Асимметрия, "рваные" края
Мгновенное прекращение подачи	Подкапывание после отсечки

Важно: Проверку проводят в защитных очках! Направлять факел в сторону людей или источников искр категорически запрещено. Для электромеханических форсунок контролируют плавность хода иглы по характерному щелчку.

Измерение производительности форсунок методом проливки

Для проверки равномерности подачи топлива и производительности форсунок используется метод проливки, требующий демонтажа элементов с двигателя. Суть методики заключается в сборе топлива, впрыскиваемого каждой форсункой за фиксированное время при определенном давлении, с последующим сравнением объемов.

Подготовьте чистые мерные емкости с ценой деления не более 1 мл (мензурки или градуированные пробирки), источник питания (12 В), топливный насос или стенд для создания рабочего давления в рампе, а также защитные перчатки и очки. Убедитесь, что тестовое топливо соответствует типу, используемому в системе автомобиля.

Порядок выполнения проливки

1. Подключите демонтированные форсунки к топливной рампе/насосу, соблюдая схему расположения.
2. Поместите каждую форсунку над отдельной мерной емкостью, обеспечив вертикальное положение.
3. Подайте номинальное рабочее давление (указано в мануале, обычно 2.5-4.0 бар для бензиновых систем).
4. Активируйте форсунки импульсами длительностью 15-30 секунд через реле или диагностический сканер.
5. Зафиксируйте объем топлива в каждой емкости после завершения цикла.

Анализ результатов

Рассчитайте производительность по формуле: Произв. (мл/мин) = (V_{пролитое} × 60) / t_сек. Допустимое отклонение между форсунками не должно превышать:

Тип двигателя	Макс. разница
Бензиновый MPI	3-5%
Бензиновый GDI	5-7%
Дизель Common Rail	4-6%

При превышении отклонений:

• Повторите тест для исключения ошибки измерения
• Прочистите отстающие форсунки ультразвуком
• Замените элементы с отклонением >10%

Важно: Для точности проведите 3-4 замера на каждую форсунку, используя одинаковое давление и длительность импульса. Контролируйте температуру топлива (±2°C между тестами) – ее рост снижает плотность жидкости и искажает результаты.

Сравнение показателей проливки у всех форсунок

После завершения индивидуальной проливки каждой форсунки на стенде соберите все полученные данные в единую таблицу. Ключевыми параметрами для анализа являются производительность (объем топлива за единицу времени), равномерность подачи между форсунками и стабильность факела распыла.

Сравните показатели производительности между всеми форсунками. Допустимое отклонение объема топлива, пролитого за идентичный временной интервал, обычно не должно превышать 3-5% от среднего значения по комплекту. Форсунки, выходящие за этот диапазон, требуют дополнительной диагностики или замены.

Критерии оценки и дальнейшие действия

Анализ данных таблицы:

Номер форсунки	Объем за 1 мин (мл)	Отклонение от среднего (%)	Форма факела
1	105	+1.2%	Конус, равномерный
2	98	-5.4%	Асимметрия
3	104	+0.5%	Конус, равномерный
4	107	+3.1%	Конус, равномерный

Интерпретация результатов:

• Производительность: Форсунка №2 имеет критичное отклонение (-5.4%). Ее необходимо чистить повторно или заменить.
• Равномерность комплекта: Форсунки №1, №3, №4 вписываются в допустимый разброс (менее 5%), их можно считать исправными.
• Качество распыла: Асимметрия факела у №2 подтверждает ее неисправность. Остальные демонстрируют корректное распыление.

Дальнейшие шаги при выявлении отклонений:

1. Повторная ультразвуковая очистка проблемной форсунки (№2) с последующей проверкой.
2. Если после чистки показатели не нормализуются – замена форсунки на новую или заведомо исправную.
3. Повторная проливка всего комплекта после замены для подтверждения равномерности подачи топлива.

Определение необходимости регулировки давления открытия

Проверка давления открытия форсунки – критически важный этап диагностики, так как отклонение от нормы напрямую влияет на качество распыла топлива и работу двигателя. Если давление открытия слишком низкое, форсунка будет подтекать и переливать топливо, вызывая повышенный расход, дымность и неустойчивый холостой ход. Слишком высокое давление приводит к запоздалому впрыску, снижению мощности, жесткой работе мотора и повышенной нагрузке на топливный насос высокого давления (ТНВД).

Основные симптомы, указывающие на необходимость проверки и возможной регулировки давления открытия:

• Затрудненный пуск двигателя, особенно "на холодную".
• Неустойчивая работа на холостом ходу (двигатель "троит", вибрирует).
• Повышенный расход топлива без очевидных причин.
• Черный или сизый дым из выхлопной трубы.
• Падение мощности и ухудшение динамики разгона.
• Стуки или "жесткая" работа дизеля.
• Видимые подтеки топлива из корпуса распылителя форсунки после выключения двигателя.

Для точного определения состояния используется специальный прибор – тестер форсунок (стенд). Проверка выполняется в следующей последовательности:

1. Форсунка надежно закрепляется на стенде.
2. Топливная магистраль подключается к штуцеру форсунки.
3. Рычагом насоса стенда создается плавно возрастающее давление.
4. Фиксируется манометром давление, при котором происходит первое четкое распыливание топлива – это и есть давление открытия.
5. Проверяется герметичность запорного конуса распылителя при давлении на 10-15% ниже номинального давления открытия (утечки недопустимы).
6. Оценивается качество факела распыла на максимальном давлении: струи должны быть равномерными, тонкими, без капель и отклонений.

Полученное значение давления открытия сравнивается с техническими требованиями производителя двигателя (указаны в руководстве по ремонту). Регулировка необходима, если фактическое давление отличается от нормы более чем на 5-10%. Допустимый разброс давления открытия между форсунками одного двигателя обычно не должен превышать 15-25 атм.

Важно: Регулировка давления открытия выполняется только на исправном распылителе! Изношенный или поврежденный распылитель заменяется в сборе. Регулировка осуществляется подбором шайб регулировочной толщины, устанавливаемых под тарелку пружины внутри форсунки (увеличение толщины шайб повышает давление открытия, уменьшение – понижает). После регулировки обязательна повторная проверка на стенде по всем параметрам.

Очистка распылителей форсунок ультразвуковой ванной

Поместите демонтированные распылители в ультразвуковую ванну, заполненную специальным моющим раствором для карбюраторов или инжекторов. Убедитесь, что жидкость полностью покрывает детали, и разместите их сетчатом лотке для предотвращения контакта с дном емкости. Используйте раствор, рекомендованный производителем оборудования, избегая агрессивных составов, способных повредить уплотнения.

Установите таймер ультразвуковой установки на 15-20 минут при температуре 50-60°C. Нагретый раствор эффективнее разрушает смолистые отложения и кокс. В процессе очистки наблюдайте за появлением пузырьков кавитации вокруг деталей – это свидетельствует о правильной работе генератора. Избегайте превышения времени обработки: длительное воздействие ультразвука может вызвать эрозию металла.

Последовательность действий после очистки

1. Извлеките распылители пинцетом, промойте дистиллированной водой под давлением
2. Продуйте сжатым воздухом (2-3 бар) в направлении, обратном рабочему потоку топлива
3. Проверьте факел распыла на стенде: струя должна быть конической без отдельных лучей
4. При необходимости повторите цикл очистки, сократив время вдвое

Контроль качества обработки выполняйте визуально через лупу 10×. Признаки правильно очищенного распылителя:

• Отсутствие темных пятен в калиброванных отверстиях
• Металлический блеск поверхности иглы и седла
• Равномерное прохождение света сквозь сопло при подсветке

Параметры ультразвуковой очистки для распространенных типов форсунок:

Тип распылителя	Частота, кГц	Макс. время, мин
Механический (дизель)	35-40	25
Электромагнитный (бензин)	28-32	20
Пьезоэлектрический	25-28	15

Очистка форсунок специальными промывочными жидкостями

Промывочные составы эффективно удаляют смолистые отложения и лаковые плёнки внутри распылителей и каналов форсунок. Их химическая формула растворяет нагар без разборки топливной системы, восстанавливая геометрию факела распыла и производительность инжекторов.

Жидкости делятся на два типа: присадки к топливу (заливаются в бак) и концентраты для аппаратной промывки. Первые применяются для профилактики, вторые – при сильном загрязнении. Критично использовать составы, совместимые с материалом уплотнителей форсунок во избежание повреждений.

Технология очистки

Промывка через топливный бак:

1. Добавить жидкость в пустой бак из расчёта 1 флакон на 40-70 литров топлива.
2. Заправить бак до максимума.
3. Эксплуатировать автомобиль в обычном режиме до опустошения бака.

Аппаратный метод (со снятием форсунок):

• Подключить инжекторы к стенду с промывочной жидкостью.
• Подавать состав под давлением 3-6 бар циклическими импульсами.
• Контролировать изменение формы факела и производительности.

Критерий	Присадка в бак	Аппаратная очистка
Эффективность	Средняя	Высокая
Сложность	Минимальная	Требует демонтажа
Стоимость	Низкая	Высокая

Важно: после процедуры обязательно заменить топливный фильтр – вымытые отложения могут его заблокировать. При сильном загрязнении цикл промывки повторяют 2-3 раза.

Протяжка резиновых уплотнителей на корпусе

Резиновые уплотнительные кольца форсунки постоянно подвергаются воздействию высоких температур и давления топлива. Со временем болты крепления корпуса могут ослабнуть из-за вибраций двигателя и температурных деформаций металла. Это приводит к потере герметичности стыка между корпусом форсунки и головкой блока цилиндров.

Нарушение герметичности вызывает утечку топлива или газов из камеры сгорания, что снижает компрессию, увеличивает расход топлива и загрязняет моторный отсек. Регулярная проверка момента затяжки крепежа критически важна для сохранения целостности уплотнений и предотвращения серьезных неисправностей.

Порядок выполнения протяжки

1. Очистите привалочную поверхность головки блока и зону вокруг форсунок от грязи сжатым воздухом
2. Используйте динамометрический ключ с подходящей головкой (размер указывается в мануале)
3. Затягивайте болты крест-накрест согласно схеме производителя
4. Соблюдайте рекомендованный момент затяжки (примеры в таблице ниже)
5. Не допускайте перекоса корпуса при затяжке

Тип двигателя	Момент затяжки (Нм)
Бензиновый рядный	8-12
Дизель Common Rail	15-25
Турбодизель	20-30

Важные предостережения: Превышение момента затяжки деформирует посадочное гнездо и повреждает уплотнитель, вызывая течь. Повторное использование старых резиновых колец недопустимо – при каждом демонтаже устанавливайте новый комплект уплотнений.

Использование новых уплотнительных колец при сборке

Замена уплотнительных колец – обязательный этап при обратной установке форсунок после диагностики или очистки. Старые кольца теряют эластичность и не обеспечивают герметичность соединений топливной системы, что ведет к утечкам горючего и подсосу воздуха.

Приобретайте комплекты колец, строго соответствующие модели вашего двигателя и типу форсунок. Несоответствие размеров или материала вызовет нарушение геометрии посадки элемента, деформацию уплотнителя и быстрый выход из строя.

Порядок установки и ключевые моменты

Перед монтажом выполните следующие действия:

1. Тщательно очистите посадочные места форсунок в рампе и ГБЦ от нагара и грясти
2. Смажьте новые кольца чистым моторным маслом или смазкой для топливных систем
3. Наденьте кольца на форсунку вручную, избегая перекручивания или растяжения

Никогда не используйте острые инструменты – монтаж производится только пальцами. Контролируйте правильность позиционирования колец по канавкам на корпусе форсунки.

Тип кольца	Расположение	Риск при повреждении
Верхнее (малое)	Зона соединения с топливной рампой	Утечка топлива под давлением
Нижнее (большое)	Посадочное гнездо в ГБЦ	Подсос воздуха, нарушение смесеобразования

После установки форсунок в рампу проверьте усилие посадки – элементы должны фиксироваться с легким сопротивлением. Затяжку крепежных болтов выполняйте динамометрическим ключом в последовательности и с моментом, указанным в сервисной документации автомобиля.

Формирование правильного угла затяжки крепежных элементов

Точное соблюдение угла поворота при финальной затяжке критически важно для герметичности соединения топливной рампы и форсунок. Недостаточный угол не обеспечит необходимого контактного давления, что вызовет подтёки топлива под высоким давлением. Превышение указанного угла ведёт к деформации уплотнительных колец, корпуса форсунки или посадочных мест в ГБЦ, нарушая тепловой зазор и провоцируя заклинивание.

Производители двигателей указывают два параметра: предварительный момент затяжки (в Н·м) и угол доворота (в градусах). Предварительная затяжка устраняет зазоры между деталями, а последующий поворот создаёт точно рассчитанное пластическое растяжение шпильки или болта, формируя стабильное усилие стягивания. Игнорирование угловой составляющей делает соединение зависимым от трения и человеческого фактора.

Порядок действий при затяжке

1. Подготовка резьбы: Очистите резьбовые отверстия в ГБЦ и шпильки/болты от грязи и старой смазки. Нанесите минимальный слой моторного масла или специальной противозадирной пасты только на резьбу (не на головку болта!).
2. Предварительная затяжка: Затяните крепёж динамометрическим ключом до указанного момента (обычно 5-15 Н·м). Делайте это крестообразно в 2-3 этапа для равномерного прилегания.
3. Фиксация угла: Установите угломер на головку ключа или корпус болта. Если инструмент отсутствует, нанесите метки краской на головку крепежа и соседнюю неподвижную деталь.
4. Доворот: Плавно доверните каждый элемент на предписанный угол (часто 90° или 180°) строго по схеме производителя. Не допускайте рывков!

Тип крепежа	Предварительный момент (пример)	Угол доворота (пример)	Примечание
Шпильки топливной рампы	8 Н·м	90°	Затяжка только после установки всех форсунок
Болты крепления форсунок	10 Н·м	180°	Требует замены уплотнений после снятия

Важно: Используйте только исправный динамометрический ключ с подходящим диапазоном. Угломер (трещетка с индикатором или электронный) обязателен – "на глаз" недопустимо! Новые уплотнительные кольца форсунок перед установкой смажьте чистым моторным маслом. При малейших сомнениях в точности процедуры обратитесь к сервисной документации конкретного двигателя.

Установка топливной рампы с отрегулированными форсунками

Перед монтажом топливной рампы убедитесь в чистоте посадочных мест на впускном коллекторе и целостности уплотнительных колец форсунок. Смажьте новые резиновые уплотнители чистым моторным маслом для предотвращения повреждения при установке. Совместите форсунки с гнёздами на рампе, аккуратно нажимая до характерного щелчка фиксаторов.

Аккуратно введите блок форсунок в посадочные отверстия коллектора, избегая перекоса. Зафиксируйте рампу штатными болтами крепления, соблюдая момент затяжки, указанный производителем (обычно 8-15 Н·м). Подключите топливопроводы, проверив надёжность соединений, и установите электрические разъёмы форсунок согласно маркировке.

Проверка герметичности системы

После установки обязательно выполните тест на герметичность:

1. Включите зажигание на 10 секунд без запуска двигателя для создания давления в системе
2. Визуально осмотрите соединения рампы, топливных трубок и зоны уплотнителей форсунок
3. Используйте белую салфетку для обнаружения следов топлива в местах стыков

При обнаружении протечек:

• Затяните крепёжные болты рампы с рекомендованным усилием
• Проверьте целостность уплотнительных колец (при необходимости замените)
• Добейтесь полной сухости соединений перед запуском двигателя

После успешной проверки запустите двигатель, контролируя равномерность работы на холостом ходу. Проверьте диагностическим сканером параметры корректировки подачи топлива (LTFT/STFT) – отклонения не должны превышать ±5%.

Проверка соединений топливопроводов на герметичность

Визуально осмотрите все топливные магистрали от бака до форсунок, уделяя особое внимание местам соединений, штуцерам и участкам перегибов. Ищите явные признаки утечек: подтеки топлива, мокрые пятна, запотевание или характерный запах горючего. Проверьте состояние уплотнительных колец на штуцерах рампы и форсунок – они должны быть целыми, без трещин и пересыхания.

Запустите двигатель и на холостом ходу внимательно прослушайте область топливной рампы и соединений на предмет шипящих звуков, указывающих на выход топлива под давлением. Для усиления контроля можно использовать чистую белую ткань или салфетку – оботрите ей соединения и штуцеры, свежие пятна топлива будут хорошо видны на светлом материале.

Методы диагностики герметичности

После холодного пуска двигателя:

1. Надавите на контрольный клапан топливной рампы (при его наличии) пластиковой заглушкой. Появление струйки или капель топлива свидетельствует о неисправности клапана или соединения.
2. Повысьте давление в системе: кратковременно пережмите обратную магистраль (если конструкция позволяет) или попросите помощника несколько раз резко нажать на педаль газа. Проведите повторный визуальный осмотр под давлением.

Обнаруженные негерметичные элементы требуют незамедлительной замены:

• Поврежденные топливные шланги
• Деформированные или изношенные уплотнительные кольца
• Треснувшие пластиковые фиксаторы-защелки
• Корродированные или сорванные штуцеры

Диагностика электрических разъемов форсунок

Проверка контактной группы начинается с визуального осмотра разъема при выключенном зажигании. Отсоедините колодку от каждой форсунки, исследуя корпус на трещины, следы оплавления или коррозии на металлических клеммах. Убедитесь в отсутствии окислов зеленоватого или белого цвета, нарушающих проводимость – такие контакты требуют очистки.

Используйте мультиметр для диагностики цепи: переведите прибор в режим измерения сопротивления (Ω). Проверьте целостность проводов между разъемом форсунки и ЭБУ двигателя. Сопротивление должно быть близко к нулю (0.1–0.5 Ом), а показания ∞ или резкие скачки указывают на обрыв или плохой контакт.

Методы тестирования работоспособности

1. Проверка напряжения: Подключите красный щуп мультиметра (режим V) к "+" разъема форсунки, черный – к "массе". При включенном зажигании и работающем стартере исправная цепь покажет 12 В.
2. Тест управления: Используйте светодиодный пробник или осциллограф. Подсоедините прибор к контактам разъема – мигание светодиода при запуске двигателя подтверждает корректность сигналов ЭБУ.
3. Измерение сопротивления катушки: Приложите щупы мультиметра к выводам форсунки (без разъема). Норма для большинства моделей – 11–16 Ом. Отклонение более 20% требует замены.

Проблема	Признак	Решение
Окисление контактов	Неустойчивая работа на холостом ходу	Очистка спреем-очистителем, обработка токопроводящей смазкой
Нарушение фиксации	Щелчки форсунки, пропуски зажигания	Замена разъема или подтягивание фиксатора
Обрыв провода	Форсунка не срабатывает	Поиск обрыва тестером, замена участка проводки

Важно: Все замеры выполняйте на остывшем двигателе. При очистке контактов избегайте абразивных материалов – используйте ватные палочки с изопропиловым спиртом. После ремонта проверьте герметичность посадки разъема – характерный щелчок подтвердит фиксацию.

Тестовый запуск двигателя после установки форсунок

Перед запуском двигателя тщательно проверьте герметичность топливной системы. Убедитесь, что все соединения форсунок, топливной рампы и обратной магистрали затянуты согласно спецификации производителя. Визуально проконтролируйте отсутствие капель топлива на стыках, особенно под давлением (для этого можно включить зажигание, чтобы активировать бензонасос без запуска двигателя).

При первом запуске дайте стартеру прокрутить коленвал 10-15 секунд без включения зажигания для создания давления в топливной системе. После этого запустите двигатель и сразу же визуально проверьте область установки форсунок на предмет утечек. Обратите внимание на характер работы мотора: стабильность холостого хода, отсутствие вибраций и посторонних шумов.

Ключевые этапы проверки

1. Контроль давления: С помощью манометра убедитесь, что рабочее давление в топливной рампе соответствует параметрам вашего автомобиля (обычно 2.5-4.0 бар для бензиновых двигателей).
2. Анализ работы на холостом ходу:
   • Проверьте равномерность звука работы цилиндров
   • Отследите плавание оборотов или попытки двигателя заглохнуть
3. Проверка реакции на газ: Плавно увеличьте обороты до 2000-3000 об/мин. Двигатель должен отзываться без провалов, рывков или хлопков в выпускной системе.

После прогрева двигателя до рабочей температуры выполните диагностику сканером. Считайте ошибки из ЭБУ (особенно коды, связанные с пропусками зажигания или дисбалансом топливоподачи). Проверьте текущие параметры работы форсунок: время впрыска и коррекции топливоподачи (LTFT/STFT) должны находиться в пределах ±5-7%.

Параметр	Нормальное значение	Признак проблемы
Коррекция топливоподачи (LTFT)	-5% до +5%	Значения >|±10%| указывают на ошибки регулировки
Время впрыска на холостом ходу	2.0-3.5 мс	Сильные отклонения между цилиндрами
Обороты холостого хода	750-850 об/мин	Нестабильность >±50 об/мин

При выявлении отклонений заглушите двигатель и повторно проверьте правильность установки форсунок, целостность уплотнительных колец и электрических разъемов. Для новых или очищенных форсунок допускается незначительная нестабильность работы в первые 5-10 минут – это следствие адаптации ЭБУ.

Анализ работы двигателя на холостом ходу

После очистки или замены форсунок запустите двигатель и дайте ему прогреться до рабочей температуры. Отключите все энергопотребители (кондиционер, фары, аудиосистему) для чистоты диагностики. Внимательно наблюдайте за поведением силового агрегата в режиме холостого хода без нагрузки.

Зафиксируйте ключевые параметры: стабильность оборотов коленчатого вала (допустимое отклонение ±50 об/мин), наличие вибраций через рулевое колесо или кузов, цвет выхлопных газов. Используйте диагностический сканер для контроля краткосрочной (STFT) и долгосрочной (LTFT) топливных коррекций – их значения должны находиться в пределах ±5%.

Критерии оценки состояния форсунок

• Нормальная работа: Ровный звук двигателя, стрелка тахометра неподвижна, отсутствие запаха бензина из выхлопной трубы.
• Признаки негерметичности: Черный дым, запах несгоревшего топлива, плавающие обороты с тенденцией к снижению.
• Недостаточная производительность: Повышенная вибрация, обороты самопроизвольно повышаются на 100-300 об/мин, белый или серый дым.

Для объективной проверки используйте механический стетоскоп или отвертку, приложив наконечник к каждой форсунке. Звук впрыска должен быть четким и равномерным по громкости/частоте на всех цилиндрах. Различия в тональности или громкости указывают на дефект конкретной форсунки.

Симптом	Возможная причина	Проверяемый параметр
Плавающие обороты	Зависание иглы форсунки	Диагностика давления в топливной рампе
Провалы при резком сбросе газа	Засорение сопла	Анализ формы сигнала осциллографом
Детонация на прогретом двигателе	Обеднение смеси	Показания лямбда-зонда

Если коррекции топливоподачи превышают ±10% или наблюдаются несоответствия в таблице диагностики, выполните баланс мощности через сканер. Последовательное отключение форсунок покажет цилиндр с минимальным падением оборотов – его форсунка требует дополнительной проверки на стенде.

Проверка динамики авто после регулировки

После завершения регулировки форсунок критически важно проверить изменения в поведении автомобиля на дороге. Контрольная поездка позволит оценить реальную эффективность выполненных работ и выявить возможные скрытые проблемы.

Начните тест с плавного разгона на ровном участке дороги, обращая внимание на реакцию педали акселератора. Затем проведите серию резких ускорений в разных режимах: на низких, средних и высоких оборотах двигателя.

Ключевые параметры для оценки

• Отзывчивость двигателя: отсутствие "провалов" при нажатии педали газа
• Плавность разгона: равномерное нарастание скорости без рывков
• Стабильность холостого хода: отсутствие плавающих оборотов после остановки
• Приемистость: скорость реакции на подгазовку в движении

Важно отслеживать косвенные признаки:

1. Изменение звука работы двигателя (исчезновение "троения")
2. Снижение вибраций на руле и кузове
3. Улучшение показателей расхода топлива
4. Отсутствие черного/серого дыма из выхлопной

Для объективной оценки используйте сравнительный подход - сопоставьте динамику с поведением авто до регулировки. При обнаружении проблем (рывки, потеря мощности) потребуется повторная диагностика форсунок.

Проблема до регулировки	Ожидаемый результат после
Задержка реакции на газ	Мгновенный отклик при разгоне
Неустойчивая работа на ХХ	Стабильные обороты (750-800 об/мин)
Провалы мощности	Линейная тяга во всем диапазоне оборотов

Контроль расхода топлива на тестовом заезде

Тестовый заезд после чистки или замены форсунок необходим для объективной оценки фактического расхода горючего в реальных условиях эксплуатации. Он позволяет выявить скрытые проблемы: остаточное засорение, негерметичность топливной рампы или некорректную работу датчиков, влияющих на впрыск.

Перед замером убедитесь в исправности других систем: давлении в шинах, качестве воздушного фильтра, отсутствии ошибок ЭБУ. Используйте только качественное топливо с проверенной АЗС для исключения сторонних факторов.

Порядок проведения замера

1. Залейте топливо "под горловину", обнулите суточный пробег и бортовой компьютер.
2. Выберите маршрут длиной 150-300 км с комбинированными условиями:
   • 40% - городской цикл (частые остановки, скорость 30-60 км/ч)
   • 40% - загородная трасса (постоянная скорость 80-90 км/ч)
   • 20% - скоростные участки (разгоны до 110-120 км/ч)
3. Избегайте экстремального вождения: резких стартов, длительного прогрева, кондиционера на максимуме.
4. После поездки повторно заправьтесь на той же колонке до автоматического отключения пистолета.

Расчет фактического расхода выполняйте по формуле:

Расход (л/100км) = (Объем долитого топлива × 100) / Пробег

Параметр	Норма	Отклонение
Разница с паспортными данными	+5-7%	Допустимо
Разница до/после обслуживания	-8-12%	Успешный результат
Колебания между замерами	±0.3 л	Погрешность метода

Важно: При превышении нормы на 15% и более проверьте компрессию ДВС, катализатор и работу лямбда-зонда. Для дизельных моторов критично отклонение свыше 10% из-за особенностей впрыска.

Список источников

• Руководства по ремонту конкретных моделей автомобилей (например, Haynes, Bentley, официальные мануалы производителей)
• Специализированные автомобильные форумы (Drive2, Drom.ru, тематические сообщества по маркам)
• Техническая литература по топливным системам инжекторных двигателей
• Видеоинструкции от автоэкспертов на платформах YouTube (каналы типа "Главная дорога", "Авто_Ремонт")
• Статьи в автомобильных журналах ("За рулем", "Авторевю", "Мото")
• Инструкции к оборудованию для чистки/диагностики форсунок (например, описания наборов Lavr, Runway)
• Производители автозапчастей (технические бюллетени Bosch, Delphi, Denso)

Видео: Самый лучший способ чистки форсунок инжектора своими руками.


• Масло для четырехтактных моторов с воздушным охлаждением - какое подходит

• Линзы в фары автомобиля - установка и замена

• Квадроциклы РМ 500 - три в одном для работы, отдыха, спорта
