Самостоятельная замена лампы ближнего света на Nissan Qashqai
Статья обновлена: 18.08.2025
Исправные фары ближнего света критически важны для безопасности движения в темное время суток.
Самостоятельная замена перегоревшей лампы на Nissan Qashqai позволяет сэкономить время и деньги на визите в сервис.
Процедура требует аккуратности и знания особенностей конструкции автомобиля.
Подготовка необходимых инструментов для замены
Перед началом работ убедитесь в наличии полного комплекта инструментов для безопасного и быстрого доступа к лампам фар. Соберите все предметы заранее, чтобы исключить прерывание процесса замены.
Обязательно используйте чистые хлопковые перчатки или салфетку для контакта с новой лампой – попадание жира с кожи резко сокращает срок службы галогенного элемента. Отключите питание бортовой сети, сняв клемму "минус" с аккумулятора.
Базовый набор
- Новая лампа H11 (оригинальная или сертифицированный аналог)
- Отвёртка с крестообразным шлицем (PH2)
- Фонарик или переносная лампа
- Хлопковые перчатки / безворсовые салфетки
Дополнительные приспособления
- Съёмник пластиковых фиксаторов (при демонтаже защиты колёсных арок)
- Пинцет для извлечения разъёма питания
- Силиконовая смазка для обработки уплотнителей после сборки
| Для Qashqai J11 (2014+) | Требуется демонтаж декоративной накладки бампера |
| Для Qashqai J10 (2007-2013) | Доступ через арку колеса после снятия защитного кожуха |
Важно: Запрещено использовать лампы с повреждённой колбой или отклонениями в маркировке – это приведёт к ошибкам CAN-шины и перегоранию предохранителя.
Определение типа лампы (модель и технические характеристики)
Перед покупкой новой лампы необходимо точно установить её тип, так как Кашкай разных поколений и комплектаций использует различные решения для системы ближнего света. Неправильный подбор приведёт к несовместимости и ошибкам бортовой системы.
Основным параметром является конструкция цоколя и мощность лампы. Для определения сверьтесь с технической документацией автомобиля или визуально извлеките перегоревший экземпляр (предварительно отсоединив клеммы АКБ).
Распространённые типы ламп для Nissan Qashqai
- H7 (55W): Самый частый вариант для 1-го поколения (J10) и ранних версий 2-го поколения (J11). Цоколь с двумя контактами-штырями разного диаметра.
- H11 (55W): Применяется на части автомобилей 2-го поколения (J11, J11 facelift). Цоколь с симметричными контактами и пластиковым фиксатором-поворотным замком.
- HB3/9005 (65W): Встречается реже, преимущественно на североамериканских или специальных комплектациях. Имеет крупный цоколь с широкими контактами.
Ключевые технические параметры для проверки:
| Напряжение | 12V |
| Мощность | 55W (H7/H11) или 65W (HB3) |
| Световой поток | ~1500 люмен (H7/H11) |
| Цветовая температура | Стандарт: 3200K-3500K (жёлто-белый) |
Важно: На Кашкай с системой динамического управления светом (AFS) или поворотными фарами могут использоваться лампы с особыми характеристиками. Маркировка на колбе или цоколе старой лампы (H7, H11, HB3) – самый надёжный ориентир при выборе.
Безопасность: отключение минусовой клеммы АКБ
Перед началом работ с электрооборудованием автомобиля, включая замену лампы ближнего света, обязательным этапом является обесточивание системы. Это исключает риск короткого замыкания при случайном контакте инструментов с клеммами или токопроводящими элементами.
Отключение именно минусовой клеммы (‒) является критически важным шагом. При отсоединении отрицательного провода первым вы разрываете цепь "массы" – путь тока к кузову и двигателю. Это предотвращает искрообразование вблизи аккумулятора, где могут присутствовать пары электролита.
Порядок действий:
- Заглушите двигатель, включите ручной тормоз и убедитесь, что все потребители энергии (фары, магнитола) выключены.
- Наденьте защитные очки и плотные перчатки (резиновые или прорезиненные).
- Ключом на 10 мм (стандартный размер для клемм АКБ) ослабьте гайку крепления наконечника провода на минусовой клемме.
- Аккуратно снимите клемму с вывода АКБ, отводя провод в сторону от аккумулятора и фиксируя его так, чтобы исключить случайный контакт.
- Убедитесь, что клемма не касается металлических поверхностей или положительного вывода (+).
| Риск при несоблюдении | Последствие |
| Отключение плюсовой клеммы первым | Короткое замыкание при касании ключом кузова |
| Работа под напряжением | Повреждение блока управления фарами, перегорание предохранителей |
| Контакт клеммы с кузовом | Искры, воспламенение паров АКБ, оплавление проводов |
После завершения работ с фарой не забудьте надежно зафиксировать минусовую клемму на выводе АКБ в последнюю очередь. Проверьте отсутствие люфта и плотность прилегания контакта.
Положение руля при подготовке доступа к фарам
Перед началом работ по замене лампы ближнего света на Nissan Qashqai критически важно правильно установить положение рулевого колеса. Это напрямую влияет на удобство доступа к задней части фары через моторный отсек.
Руль необходимо вывернуть в сторону, противоположную заменяемой фаре. При замене лампы в левой фаре руль поворачивается до упора вправо. Для правой фары – до упора влево. Такой маневр обеспечивает максимальное смещение колесных арок и освобождает рабочее пространство.
Последовательность действий
- Заглушите двигатель и включите стояночный тормоз.
- Определите, с какой стороны требуется замена лампы (левая/правая фара).
- Поверните рулевое колесо:
- Для левой фары → полный поворот вправо
- Для правой фары → полный поворот влево
- Убедитесь, что руль зафиксирован в крайнем положении.
Данное положение руля отодвигает элементы подкрылка и упрощает манипуляции при снятии защитного кожуха фары. Игнорирование этого этапа значительно затруднит доступ к креплениям лампы.
Осмотр конструкции фары Nissan Qashqai перед работой
Тщательно изучите заднюю часть фары со стороны моторного отсека, где расположены защитные крышки. Найдите круглую или прямоугольную крышку, соответствующую отделению лампы ближнего света (часто маркирована надписью "LOW" или "NEAR"). Обратите внимание на тип крепления – поворотный пластиковый фиксатор или резиновый колпачок.
Проверьте наличие и состояние электрического разъёма, подключённого к лампе. Отсоединять его на этом этапе не требуется, но оцените свободное пространство для манипуляций руками. Убедитесь, что рядом нет хрупких элементов (датчики, патрубки омывателя), которые можно случайно повредить при снятии крышки.
Ключевые элементы конструкции
- Защитная крышка: Изготавливается из черного пластика или резины. Обеспечивает герметичность фары.
- Поворотный фиксатор: На пластиковых крышках. Фиксируется выступами на корпусе фары. Требует нажатия и поворота против часовой стрелки.
- Электропроводка: Гибкий жгут проводов с разъёмом. Обеспечивает подачу напряжения к лампе.
- Посадочное гнездо лампы: Пластиковый цоколь внутри фары, удерживающий лампу. Имеет направляющие для правильной установки.
Важно: Зафиксируйте положение всех снятых элементов (например, сфотографируйте). Это исключит ошибки при обратной сборке.

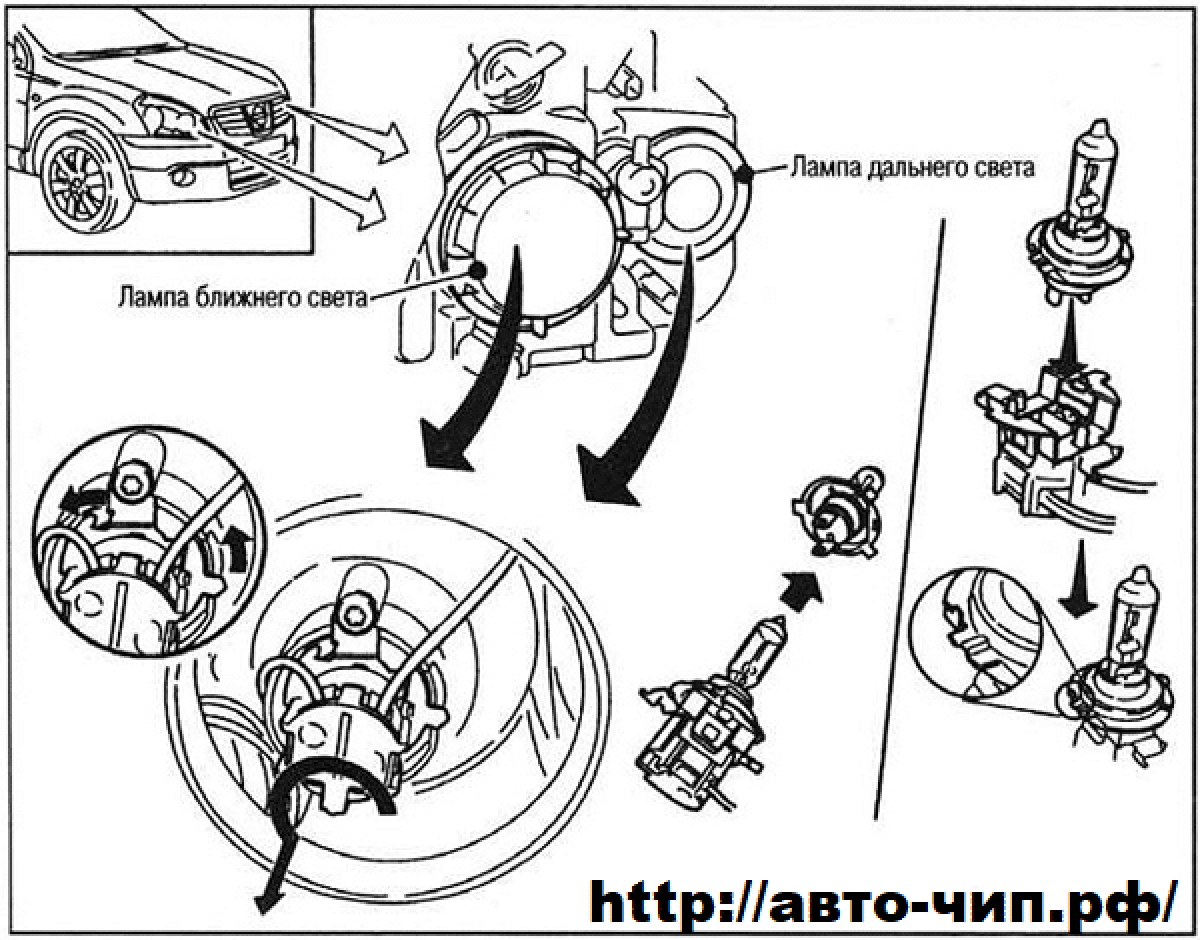

Доступ к задней части фары со стороны моторного отсека
Для замены лампы ближнего света потребуется обеспечить свободный доступ к задней части фары. Основная точка вмешательства находится в подкапотном пространстве автомобиля, где расположены технологические заглушки и крепления светового модуля.
Начните с демонтажа пластиковой защитной крышки фары, расположенной в моторном отсеке напротив соответствующего колеса. Крышка фиксируется тремя пластиковыми защёлками или резиновыми уплотнителями – аккуратно подденьте их плоской отвёрткой или пальцами, избегая чрезмерного усилия.
Порядок действий
После снятия крышки откроется доступ к электропроводке и задней части фары. Дальнейшие шаги:
- Найдите колодку питания лампы ближнего света (обычно чёрный пластиковый разъём)
- Нажмите на фиксатор и отсоедините разъём движением "на себя"
- Поверните против часовой стрелки керамический или пластиковый держатель лампы (патрон)
- Извлеките патрон из посадочного гнезда вместе с лампой
Важно: Не прикасайтесь к стеклянной колбе новой лампы голыми пальцами – жировые следы приводят к локальному перегреву и сокращению срока службы. Используйте чистые перчатки или салфетку.
| Элемент | Расположение |
|---|---|
| Защитная крышка | Верхняя часть моторного отсека за фарой |
| Колодка питания | Центральная часть тыльной стороны фары |
| Патрон лампы | Нижний сектор модуля (маркировка "LOW") |
При установке новой лампы убедитесь в правильной ориентации цоколя – фиксаторы должны совпасть с пазами в посадочном месте. Заверните патрон по часовой стрелке до характерного щелчка.
Снятие защитной крышки крепления лампочки
Найдите пластиковую круглую крышку на задней части фары со стороны заменяемой лампы. Она имеет диаметр около 5 см и ребристую поверхность для удобного захвата. Определите тип крепления: на большинстве Кашкаев используется резьбовое соединение.
Плотно обхватите крышку пальцами за рифленые грани. Поворачивайте ее строго против часовой стрелки с умеренным усилием. Не прикладывайте избыточное давление, чтобы не повредить пластиковые фиксаторы или резьбу.
- Выполните поворот на 20-30 градусов до характерного щелчка
- Продолжайте вращение до полного освобождения резьбы
- Аккуратно извлеките крышку, удерживая параллельно оси фары
Важно: При наличии пылезащитного воротника (резиновое кольцо) проверьте его положение. Если он сместился, верните уплотнитель в паз перед установкой крышки обратно.
Отсоединение электрического разъема питания лампы
Электрический разъем зафиксирован пластиковым фиксатором на корпусе лампы. Он плотно прилегает к контактам и требует правильного подхода для безопасного отсоединения. Любое чрезмерное усилие или неверное воздействие может повредить контакты или крепления разъема.
Перед началом работ убедитесь в отключении питания: переведите переключатель фар в положение "OFF", а ключ зажигания извлеките из замка. Это исключит риск короткого замыкания и поражения электрическим током при выполнении процедуры.
Пошаговая процедура отсоединения
- Локализуйте разъем на задней части корпуса фары. Он представляет собой прямоугольный пластиковый блок с пучком проводов.
- Найдите фиксирующий язычок:
- Обычно расположен сверху или сбоку корпуса разъема
- Имеет выступающий ребристый выступ для удобного нажатия
- Зажмите фиксатор большим и указательным пальцем:
- Плавно сожмите боковые стенки язычка
- Утопите фиксатор до характерного щелчка
- Потяните корпус разъема вдоль оси подключения:
- Используйте равномерное усилие без рывков
- Держитесь только за пластиковый корпус, не тяните за провода
- Контролируйте процесс:
- При сопротивлении проверьте полное отжатие фиксатора
- Избегайте перекоса разъема при извлечении
После успешного отсоединения немедленно изолируйте контакты чистой сухой тканью или защитным колпачком. Это предотвратит попадание влаги и окисление контактных групп во время последующих работ с лампой.
Критически важно: не применяйте инструменты для отсоединения разъема – это гарантированно повредит пластиковые элементы крепления.
Освобождение фиксирующей скобы крепления лампы
После снятия защитной крышки и отсоединения колодки питания с лампы, фиксирующий элемент становится доступным. Эта скоба представляет собой проволочный фиксатор, плотно прижимающий цоколь лампы к корпусу фары.
Скоба крепится в двух точках: на одном конце у нее жесткий крюк, зацепленный за стационарный выступ корпуса, а другой конец упирается в пластиковый язычок-защелку. Освобождение требует аккуратного воздействия на защелку.
Порядок действий
- Найдите пластиковый гибкий язычок на внешней стороне скобы (ближе к крылу автомобиля).
- Надавите прямо вниз большим пальцем на этот язычок. Движение должно быть четким, но без избыточной силы.
- Одновременно потяните освобождающуюся скобу на себя (от фары к радиаторной решетке).
При правильном выполнении скоба откинется вверх или в сторону, полностью освобождая лампу. Не выгибайте и не тяните скобу вбок – это может сломать защелку или погнуть крепление.
Извлечение перегоревшей лампы из посадочного гнезда
Осторожно возьмитесь пальцами за корпус лампы ближнего света. Не прилагайте чрезмерных усилий, чтобы не повредить пластиковые элементы фары или фиксатор. Если лампа не поддается, убедитесь, что пружинный фиксатор полностью отжат и не блокирует ее.
Плавно потяните лампу строго назад вдоль оси ее установки. Избегайте перекоса и боковых движений – цоколь должен выходить из разъема прямо, без зацепов за окружающие детали. При ощутимом сопротивлении повторно проверьте состояние фиксатора.
Ключевые этапы демонтажа
- Отсоедините колодку питания:
- Нажмите на пластиковый язычок разъема
- Потяните коннектор от лампы без рывков
- Снимите защитный резиновый чехол:
- Подденьте край уплотнителя пальцами
- Стяните его вдоль корпуса лампы
- Освободите пружинный фиксатор:
- Сдвиньте металлическую скобу вниз
- Отведите ее конец в сторону от паза
Если цоколь прикипел к гнезду, используйте плоскогубцы с резиновыми накладками. Обхватите только металлическую часть цоколя, избегая контакта с колбой. Проворачивайте лампу вокруг оси с минимальным усилием, после чего извлекайте.
| Проблема | Решение |
|---|---|
| Лампа не вытаскивается | Проверьте положение фиксатора, смажьте цоколь WD-40 |
| Поврежден пластиковый цоколь | Используйте узкие плоскогубцы за металлическое основание |
| Остались осколки колбы | Наденьте защитные перчатки, удалите остатки пинцетом |
Важно: Не касайтесь стекла новой лампы голыми руками – жировые следы приводят к локальному перегреву и сокращению срока службы. При наличии следов коррозии на контактах гнезда зачистите их мелкой наждачной бумагой перед установкой новой лампы.
Проверка состояния контактов и гнезда фары
Осмотрите металлические контакты внутри гнезда фары на предмет окисления или коррозии. Используйте фонарик для выявления темных пятен, зеленоватого налета или разрушения поверхности. Обратите внимание на возможные деформации штырьков разъема, которые могут нарушать соединение с лампой.
Проверьте целостность пластикового корпуса гнезда: трещины или оплавленные участки указывают на перегрев. Убедитесь в плотности фиксации разъема – при подключении к лампе не должно быть люфта. Протестируйте фиксатор-защелку: она должна надежно удерживать колодку без повреждений.
Порядок действий при обнаружении проблем
- Очистка контактов:
- Обработайте штырьки и клеммы специальным очистителем электроники
- Аккуратно удаляйте загрязнения пластиковой щеткой или ластиком
- Восстановление соединения:
- Подогните ослабленные контакты тонкой отверткой для улучшения прилегания
- Нанесите токопроводящую смазку для защиты от окисления
- Замена компонентов:
- При сильной коррозии или повреждениях установите новый разъем
- Используйте только оригинальные запчасти для сохранения герметичности
| Проблема | Признак | Решение |
|---|---|---|
| Окисление | Белый/зеленый налет | Очистка + смазка |
| Оплавление | Деформация пластика | Полная замена узла |
| Ослабление | Люфт при соединении | Подгиб контактов |
После ремонта обязательно проверьте работоспособность фары перед сборкой. Убедитесь в отсутствии перегрева разъема в течение 5 минут работы. Не игнорируйте состояние контактов – это частая причина преждевременного выхода ламп из строя.
Особенности установки колбы новой лампы (без касания стекла)
При замене лампы ближнего света на Nissan Qashqai категорически запрещено касаться стеклянной колбы голыми руками. Жировые следы от пальцев при нагреве лампы создают локальные температурные перепады, что приводит к растрескиванию кварцевого стекла и преждевременному выходу из строя осветительного элемента.
Используйте одноразовые нитриловые перчатки или чистую безворсовую салфетку при распаковке новой лампы. Если случайное касание произошло, тщательно протрите колбу медицинским спиртом и дождитесь полного испарения жидкости перед установкой.
Ключевые этапы монтажа
- Ориентируйте лампу по фиксирующему пазу цоколя перед установкой
- Фиксируйте лампу в патроне до характерного щелчка пружинного зажима
- Убедитесь в отсутствии зазоров между уплотнителем фары и корпусом лампы
Контрольные действия после установки:
- Проверка работоспособности ближнего света до сборки узла
- Визуальный осмотр наклона светового пучка на стене/экране
- Контроль положения резинового защитного колпака (должен прилегать без перекосов)
Правильная ориентация лампы в посадочном месте
Ключевым моментом при установке новой лампы H7 в фару Ниссан Кашкай является точное совмещение конструктивных элементов цоколя лампы с пазами и фиксатором посадочного гнезда. Неправильная ориентация не позволит зафиксировать лампу и приведет к некорректному светораспределению.
Цоколь лампы H7 имеет три характерных выступа разной ширины и высоты, расположенных асимметрично. Ориентируйтесь на самый крупный прямоугольный выступ с металлической проушиной – он должен войти в широкий ответный паз на пластиковом корпусе фары. Одновременно плоский контактный разъем на лампе обязан смотреть строго вниз.
Алгоритм правильной установки
- Найдите фиксирующую скобу (пружинный зажим) на корпусе фары и полностью откиньте ее в сторону от посадочного места.
- Возьмите лампу за цоколь, избегая касания стеклянной колбы пальцами. Совместите широкий выступ цоколя с самым большим пазом в гнезде.
- Легко надавите и поверните лампу против часовой стрелки до характерного щелчка – обычно на 5-10 градусов. Металлическая проушина должна зайти под фиксирующий язычок корпуса.
- Визуально проверьте:
- Никакая часть цоколя не выступает за плоскость фары
- Проводка свободно лежит, не натянута и не касается корпуса
- Пластиковый разъем плотно надет на контакты лампы
- Верните фиксирующую скобу в исходное положение, убедившись, что ее "усы" надежно защелкнулись в пазах по бокам цоколя.
Важно: Если лампа легко проворачивается или не фиксируется – вы перепутали положение выступов. Никогда не применяйте силу! Извлеките лампу и начните заново, совмещая широкий выступ с большим пазом.
Фиксация нового источника света пружинной скобой
Убедитесь, что цоколь лампы плотно вошел в посадочное гнездо, а фиксирующие штырьки совпали с направляющими пазами. Проверьте отсутствие перекоса колбы относительно отражателя фары – это критично для корректного светораспределения.
Возьмите пружинную скобу, удерживая её за центральный изгиб. Совместите Г-образные крюки на концах скобы с ответными проушинами на корпусе фары. Контролируйте положение скобы: её дуга должна охватывать тыльную часть лампы без касания проводов.
Процесс защелкивания
- Надавите большим пальцем на середину скобы по направлению к лампе
- Сдвиньте противоположный конец крюка вниз до характерного щелчка
- Повторите действие для второго крюка, прилагая равномерное усилие
Контроль качества фиксации: потяните скобу на себя – правильная установка исключает люфт и дребезжание. Убедитесь, что провода не контактируют с металлическими элементами скобы во избежание перетирания изоляции.
| Ошибка | Последствие |
| Неполная посадка крюков | Выпадение лампы на ходу |
| Пережатие проводов скобой | Короткое замыкание |
Подключение электрического разъема к лампе
Найдите трехконтактный пластиковый разъем, подключенный к старой лампе. Осторожно нажмите на фиксирующий язычок сверху разъема и потяните его вдоль корпуса лампы без перекоса. Не дергайте за провода – это может повредить контакты или проводку.
Осмотрите гнезда нового цоколя H11: они должны быть чистыми, без загрязнений или деформации. Совместите ключи на разъеме с пазами на лампе – треугольный выступ соответствует широкому контакту фары. Убедитесь, что резиновый уплотнитель не мешает соединению.
Правильная последовательность подключения
- Поднесите разъем параллельно лампе, совместив направляющие
- Плавно вдавите корпус разъема до характерного щелчка фиксатора
- Проверьте надежность крепления легким потягиванием
Критические ошибки:
- Перепутанная полярность – если разъем входит с усилием, не применяйте силу
- Загнутые контакты – используйте пинцет для аккуратного выравнивания
- Попадание смазки на контакты – протирайте спиртовой салфеткой
| Проблема | Решение |
|---|---|
| Разъем не фиксируется | Проверьте целостность пластикового замка |
| Неполное подключение | Убедитесь в отсутствии препятствий в посадочном гнезде |
После подключения включите ближний свет для проверки работы до сборки фары. Отсутствие света требует повторной проверки контактов и посадки лампы в патрон.
Установка защитной крышки обратно в фару
Тщательно проверьте резиновый уплотнитель крышки на отсутствие загрязнений, трещин или деформаций. Убедитесь, что пазы и выступы на крышке совпадают с формой посадочного места на корпусе фары – неправильная ориентация нарушит герметичность.
Расположите крышку строго параллельно фаре, совместив крепежные элементы. Равномерно надавите по периметру до характерного щелчка фиксаторов или полного прилегания уплотнителя. Проверьте отсутствие перекосов и зазоров.
Ключевые требования при установке
- Чистота посадочной поверхности – удалите песок и грязь с фары и уплотнителя
- Контроль положения – стрелка-маркер на крышке должна быть направлена вверх
- Равномерное усилие – избегайте точечных нажатий во избежание поломки защелок
| Тип крепления | Действие | Проверка |
|---|---|---|
| Пластиковые защелки | Нажимать до щелчка по всему контуру | Попытка сдвига крышки рукой |
| Резьбовая юбка | Поворот по часовой стрелке до упора | Отсутствие витка резьбы сверху |
После монтажа включите фары для проверки работоспособности лампы. В дождливую погоду или после мойки автомобиля визуально проконтролируйте отсутствие конденсата внутри фары – это признак негерметичности установки.
Повторная установка всех снятых элементов на место
Возвращайте демонтированные детали в обратной последовательности. Начните с установки резинового пыльника фары, плотно зафиксировав его в пазах по всему периметру. Убедитесь, что уплотнитель не перекручен и полностью исключает попадание влаги в блок фары.
Аккуратно разместите корпус воздушного фильтра или бачок омывателя (в зависимости от стороны замены) на штатное место. Совместите крепежные отверстия и точки фиксации перед окончательной посадкой элементов. Проверьте отсутствие перегибов шлангов и проводов при установке.
- Зафиксируйте корпус воздушного фильтра:
- Верните нижнюю часть корпуса на направляющие
- Защелкните верхнюю крышку до характерного клика
- Затяните крепежные гайки вручную
- Установите бачок омывателя:
- Посадите бачок на штатные резиновые подушки
- Заведите крепежную скобу в пазы кузова
- Затяните фиксирующий болт крестовой отверткой
- Верните на место декоративную крышку моторного отсека:
- Совместите пластиковые клипсы с отверстиями кузова
- Равномерно надавите по периметру до полной посадки
- Проверьте отсутствие зазоров по краям
Обязательно подключите разъемы датчиков и патрубки, которые отсоединялись для доступа. Включите зажигание и проверьте работу ближнего света, омывателей стекла и системы вентиляции. Убедитесь в отсутствии посторонних вибраций при работе двигателя.
Подключение минусовой клеммы аккумулятора
После завершения установки новой лампы ближнего света, верните минусовую клемму на штатное место. Совместите клемму с отрицательным выводом аккумуляторной батареи, убедившись в отсутствии загрязнений или окисления на контактных поверхностях. Затяните крепежную гайку или болт ключом на 10 мм до плотной фиксации, избегая чрезмерных усилий, способных повредить резьбу.
Проверьте надежность соединения – клемма не должна смещаться при легком покачивании рукой. Убедитесь, что кабель не натянут и не контактирует с острыми кромками кузова или движущимися элементами подкапотного пространства. Случайное соприкосновение провода с металлическими деталями может вызвать короткое замыкание при последующей эксплуатации.
Контрольные действия после подключения
- Включите ближний свет для проверки работоспособности новой лампы
- Протестируйте корректность работы электронных систем:
- Запустите двигатель
- Проверьте показания приборной панели
- Убедитесь в отсутствии сигналов об ошибках
- Осмотрите область вокруг клеммы на предмет искрения или нагрева
Важно: При подключении всегда соблюдайте полярность – минусовая клемма маркируется знаком «-» и соединяется только с отрицательным выводом АКБ. Перепутывание с плюсовой клеммой вызовет серьезные повреждения электрооборудования.
Тестирование работоспособности ближнего света
После установки новой лампы включите зажигание и активируйте ближний свет через штатный переключатель на приборной панели или подрулевом рычаге. Выйдите из автомобиля для визуального контроля обоих фар.
Убедитесь, что световой пучок новой лампы идентичен по цвету и интенсивности работе противоположной фары. Проверьте отсутствие затемненных секций в светотеневой границе и правильность угла наклона луча.
Порядок диагностики при неисправности
Если лампа не функционирует:
- Проверьте предохранитель F46 (15А) в монтажном блоке салона
- Осмотрите разъем подключения на предмет:
- Окисления контактов
- Механических повреждений фиксаторов
- Расплавленных участков пластика
- Протестируйте мультиметром:
Напряжение на контактах разъема 12-14V при включенном свете Сопротивление цепи "массы" 0-1 Ом при отключенной лампе
Критические ошибки монтажа: помутнение колбы от касания пальцами, неплотная посадка цоколя, пережатие проводов крышкой фары. При их обнаружении – повторите установку с соблюдением технологии.
Важно: Для точной проверки угла освещения припаркуйте автомобиль на ровной площадке в 5 метрах от вертикальной поверхности. Корректная светотеневая граница должна иметь четкую горизонтальную линию с диагональным подъемом справа.
Регулировка положения светового пучка
После замены лампы ближнего света обязательно проверьте корректность светораспределения. Неправильная настройка пучка снижает видимость дороги и ослепляет встречных водителей.
Перед регулировкой подготовьте автомобиль: установите на ровную площадку, проверьте давление в шинах, заправьте бак минимум наполовину, разместите груз 70 кг на водительском сиденье.
Порядок регулировки:
- Подъедьте вплотную к вертикальной стене, отметьте центры фар мелом (точки A)
- Проведите горизонтальную линию через точки A (линия 1)
- Отъедьте назад на 5 метров от стены
- Проведите вторую горизонтальную линию ниже первой на 5 см (линия 2)
Настройка угла наклона:
- Откройте капот, найдите регулировочные винты на задней части фары
- Вертикальный винт помечен значком ↑↓, горизонтальный - ↔
- Включите ближний свет, закройте одну фару картоном
- Ключом-шестигранником вращайте вертикальный винт до совпадения верхней границы светового пятна с линией 2
| Расстояние до стены | Требуемое снижение пучка |
|---|---|
| 5 метров | 5 см |
| 7 метров | 7 см |
| 10 метров | 10 см |
После регулировки обеих фар проверьте симметричность световых пятен. Горизонтальную коррекцию выполняйте только при явном смещении пучка влево/вправо.
Контроль герметичности фары после замены лампы
После установки новой лампы ближнего света в Nissan Qashqai критически важно убедиться в сохранении герметичности фары. Нарушение герметичности приведет к проникновению внутрь фары влаги, пыли и грязи. Это чревато образованием конденсата на внутренней поверхности стекла или отражателе, окислением контактов лампы и патрона, коррозией металлических деталей и, в конечном итоге, выходом из строя самой фары или установленных в ней ламп.
Основная точка риска – место установки защитной задней крышки фары и резиновый уплотнитель вокруг нее или самой лампы (в зависимости от конструкции). Именно через этот узел чаще всего происходит разгерметизация, если крышка не была установлена правильно, уплотнитель сместился, поврежден или загрязнен, либо если на его посадочное место попал посторонний предмет.
Этапы контроля герметичности
Выполните следующие действия для проверки:
- Визуальный осмотр уплотнителя: Убедитесь, что резиновый уплотнитель задней крышки фары или уплотнительное кольцо самой лампы (если применимо) чистое, не имеет видимых повреждений (трещин, разрывов, потертостей) и правильно уложено в свой паз.
- Правильная установка крышки: Убедитесь, что задняя крышка фары установлена ровно и до упора, плотно прижимая уплотнитель по всему периметру. Она должна встать на свое место с характерным щелчком или ощутимым усилием, без перекосов. Особенно внимательно проверьте положение фиксирующих выступов (усов) крышки относительно пазов на корпусе фары.
- Проверка фиксаторов: Если крышка крепится на защелках или винтах, убедитесь, что все крепежные элементы надежно зафиксированы.
- Тест с водой (опционально, осторожно): Через некоторое время после замены (или аккуратно сразу, избегая попадания воды на разъемы и блоки управления), можно полить место установки крышки и уплотнителя небольшим количеством воды из лейки или шланга с небольшим напором. Внимательно наблюдайте, не появляются ли внутри фары капли воды или явные мокрые подтеги в течение нескольких минут после полива.
- Наблюдение за конденсатом: В первые часы или дни после замены в прохладную/влажную погоду допустимо незначительное кратковременное запотевание внутренней поверхности стекла фары, которое должно исчезнуть после включения света на 10-15 минут. Постоянное наличие капель воды, крупных капель конденсата или подтеков на дне фары – явный признак разгерметизации.
Важно: Обнаружение влаги внутри фары после замены лампы требует немедленного устранения причины – обычно это повторная установка/замена уплотнителя или крышки.
| Признак | Нормально | Требует действий |
|---|---|---|
| Легкое запотевание стекла | Да (исчезает после работы ламп) | Нет |
| Капли воды на стекле/отражателе | Нет | Да |
| Лужица воды на дне фары | Нет | Да (Срочно!) |
| Грязь/пыль внутри фары | Нет | Да |
Список источников
При выполнении технических работ, таких как замена лампы ближнего света, крайне важно опираться на проверенную информацию. Использование недостоверных источников может привести к повреждениям электросистемы автомобиля или некорректной установке компонентов.
Для подготовки данной статьи были проанализированы следующие материалы, содержащие детальные инструкции и спецификации для модели Nissan Qashqai. Указанные ресурсы предоставляют актуальные данные по устройству осветительных модулей и рекомендуемым процедурам замены.
- Официальное руководство по эксплуатации Nissan Qashqai (актуальное для рестайлинговых и дорстайлинговых версий)
- Технические бюллетени сервиса NISSAN Technical Europe
- Видеоинструкции от авторизованных дилерских центров NISSAN
- Форум владельцев Nissan Qashqai (qashqai-club.ru) - раздел "Электрика и свет"
- Мануалы Haynes Publishing по ремонту кроссоверов J11/J11B
- Каталог запчастей NISSAN FAST с иллюстрациями узлов фары
- Статьи в специализированных изданиях: "За рулём", "Авторевю"
- Инженерная документация по системе освещения Valeo/Schott
